Адсорбер авто - устройство и принцип работы

Дата публикации: .
Категория: Автотехника.

Адсорбер (часто его называют абсорбер) представляет собой один из узлов автомобиля, который отвечает за поглощение и нейтролизацию паров бензина, выходящих из бака. Многие автовладельцы полагают, что это совершенно ненужное устройство, которое только создает лишние проблемы, поэтому нередко его и вовсе снимают.

Однако, повышенное потребление бензина и другие проблемы в работе системы, как правило, возникают только в том случае, если из строя выходит клапан абсорбера. Поэтому прежде чем безжалостно удалить этот узел, будет полезно узнать чуть больше об особенностях его работы и процедуре смены прибора.

Для чего используется адсорбер

В процессе работы двигателя ТС бензин немного нагревается, выделяя очень летучие пары. Их образование усиливается под влиянием вибрации движущегося автомобиля. Если в ТС не предусмотрена система нейтрализации вредных испарений, а установлена примитивная вентиляция, то образования просто выводятся на улицу через специальные отверстия.

Такая картина наблюдалась практически со всеми старыми карбюраторными автомобилями (именно поэтому нередко в машине неприятно пахло бензином) до появления экологического стандарта ЕВРО-2, контролирующего уровень вредных испарений в атмосферу. Сегодня каждый автомобиль должен быть оснащен соответствующей системой фильтрации, чтобы отвечать стандартам. Как правило, самой простой из них и является адсорбер.

Что собой представляет фильтрующий элемент и как он работает

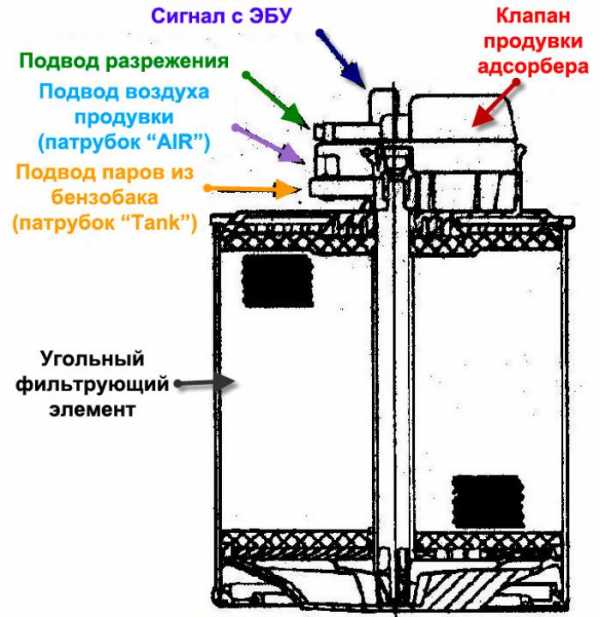

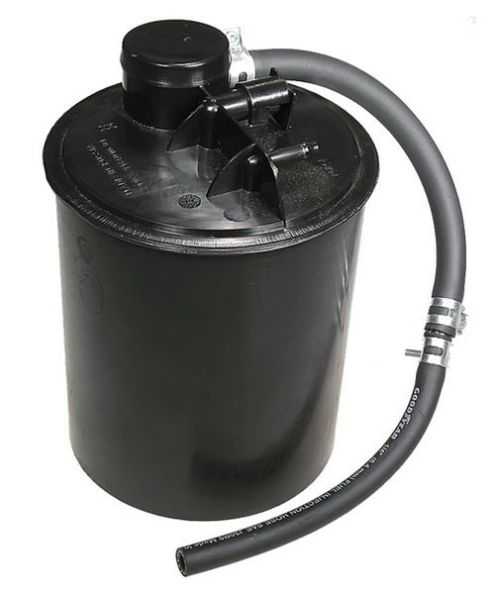

Если говорить простыми словами, то абсорбер является большой банкой, наполненной активированным углем. Кроме этого в системе присутствует:

  • Сепаратор с клапаном гравитации. Он отвечает за улавливание частиц топлива. Гравитационный клапан, в свою очередь, применяется очень редко, но в экстренной ситуации (например, если в ходе аварии машина перевернулась) он предотвратит перелив топлива из бензобака.
  • Датчик давления. Он необходим для контроля уровня паров бензина в баке. Как только их уровень превышается, происходит сброс вредных компонентов.
  • Фильтрующая часть. По сути это и есть та самая банка с гранулированным активированным углем.

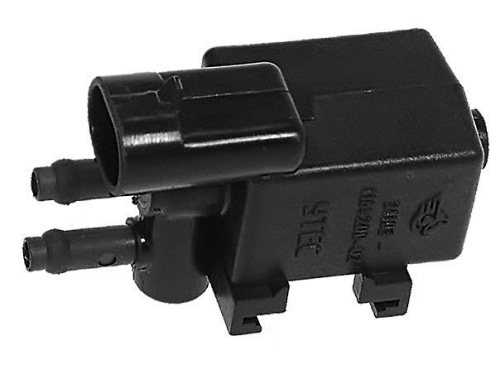

  • Электромагнитный клапан. Используется для того, чтобы переключаться между режимами улавливания выделяющихся паров бензина.

Если говорить о принципе работы системы, то он очень прост:

  • Сперва пары бензина поднимаются в бензобаке и направляются в сепаратор, где происходит частичная конденсация топлива, которое в жидком виде отправляется обратно в бензобак.
  • Та часть испарений, которая не смогла осесть в виде жидкости проходит через гравитационный датчик и направляется в адсорбер.
  • Когда мотор машины находится в выключенном состоянии, пары бензина начинают накапливаться в фильтрующем элементе.
  • Как только двигатель запускается, в дело вступает клапан адсорбера, который открывается и соединяет адсорбер со впускным коллектором.
  • Пары бензина совмещаются с кислородом (который попадает в систему через дроссельный узел) и переходят во впускной коллектор и цилиндры «движка», где вредные испарения прогорают вместе с воздухом и топливом.

Как правило, именно клапан адсорбера дает сбой. Если он начинает открываться и закрывать в неправильном режиме или полностью выходит из строя, это может негативно сказаться на работе всего автомобиля и спровоцировать поломки.

Неисправности электромагнитного клапана

Если адсорбер почти все время находится в бесперебойном режиме, то клапан продувки может легко перестать функционировать. Это повлечет за собой повреждение бензонасоса. Если адсорбер не осуществляет правильную вентиляцию, то бензин постепенно будет скапливаться во впускном коллекторе.

Подобное приводит к довольно неприятным «симптомам»:

  • На холостом ходу появляются так называемые провалы.
  • Нарушается тяга (такое впечатление, что ТС постоянно теряет мощность).
  • При запущенном двигателе не слышны звуки работающего клапана.
  • Заметно повышается расход топлива.
  • Во время открытия крышки бензобака раздается шипение и свист.
  • Датчик топливного бака буквально живет своей жизнью (он может показывать, что бензобак полон, а через секунду – что в нем ничего нет).
  • В салоне автомобиля появляется неприятный бензиновый «аромат».

Иногда фильтрующий элемент, наоборот, издает слишком громкие звуки, которые также не являются нормой. Чтобы удостовериться, что причиной служит именно неисправный клапан, а не ГРМ, достаточно резко нажать на газ. Если звуковой эффект остался таким же, то, скорее всего, проблема именно в клапане адсорбера.

В этом случае рекомендуется немного подкрутить регулировочный винт устройства. Однако закручивать его нужно не более чем на пол-оборота. Слишком сильная фиксация приведет к ошибке контроллера. Если такие манипуляции не помогли, то нужно провести более детальную диагностику.

Проверяем работоспособность адсорбера

Чтобы удостовериться, что неисправность связана именно с клапаном этого элемента, можно отправить авто на полную диагностику. Но, это дорого, поэтому попробуем сначала самостоятельно выявить возможные проблемы.

Прежде всего, нужно посмотреть, не выдает ли контроллер ошибки, например, «обрыв управления цепи». Если все нормально, то воспользуется ручной проверкой. Для этого достаточно подготовить мультиметр, отвертку и несколько проводов. После этого нужно выполнить несколько простых шагов:

  • Поднять капот машины и найти нужный клапан.
  • Отсоединить от этого элемента жгут с проводами. Для этого нужно сначала отжать специальный фиксатор креплений колодки.
  • Проверить, идет ли на клапан напряжение. Для этого необходимо включить мультиметр и переключить его в режим вольтметра. После этого черный щуп прибора подсоединяется к массе авто, а красный – к разъему с маркировкой «А», который находится на жгуте проводов. На следующем этапе необходимо завести мотор и посмотреть, какие показания выдает прибор. Напряжение должно быть таким же, как в аккумуляторе. Если его и вовсе нет или оно слишком маленькое, то вероятно придется искать более серьезную проблему. Если с напряжением все хорошо, то можно переходить к следующему шагу.

  • Демонтировать клапан продувки. Чтобы его снять нужно при помощи отвертки немного ослабить крепление хомутов. После этого можно будет легко сдвинуть клапан чуть вверх и по небольшому кронштейну плавно его вытащить. После этого устройство нужно подключить напрямую к клеммам АКБ. Один провод идет на клапан продувки (на «+»), а второй – подключается к «минусу». После этого оба проводника подключаются к соответствующим клеммам аккумулятора. Если при этом не произошло щелчка, то клапан полностью вышел из строя и лучше всего его заменить.

Ставим новый клапан адсорбера

Для замены элемента не обязательно обращаться в автосервис. Работы можно провести и самостоятельно при помощи нескольких крестообразных отверток. Также нужно приобрести новый клапан (его маркировка должна полностью совпадать с данными на старом устройстве).

После этого:

  • Находим адсорбер.
  • Снимаем с АКБ минусовую клемму.
  • Отсоединяем колодку проводов путем нажатия на фиксатор и подтягивая прибор на себя.
  • Ослабляем крепления электромагнитного клапан и отсоединяем шланги.
  • Вытаскиваем старое устройство (вместе с ним выйдет и кронштейн) из абсорбера.
  • Устанавливаем новое устройство и собираем все в обратном порядке.

В заключении

Некоторые автовладельцы принимают решение и вовсе снять адсорбер, полагая, что он негативно влияет на потребление бензина и на работу машины в общем. Однако нужно признать, что такие проблемы возникают только в том случае, если устройство, а точнее его клапан, неисправно. Если прибор работает в штатном режиме, то это никак не сказывается на управлении авто и его потреблении топлива.

avto-moto-shtuchki.ru

способы устранения своими руками и в автосервисе

Возможные дефекты и диагностика клапана адсорбера

Электромагнитное устройство имеет обмотку и исполнительный механизм, который обеспечивает закрытие или открытие канала. Причины отказа клапана, через который производится продувка адсорбера, могут быть следующие:


  • Перегорание проводки или межвитковое замыкание.
  • Повреждение управляющего контура.
  • Значительная выработка рабочей поверхности клапана и поверхности посадочного гнезда.
  • Нарушение герметичности из-за попадания в камеру достаточно крупных механических частиц.

Диагностика системы EVAP предполагает использование мотор-тестеров, с помощью которого определяется код ошибки. Точная причина неисправности клапана, предназначенного для продувки адсорбера, устанавливаются в ходе проверок электрических цепей. Для этих целей применяется цифровой или стрелочный тестер с режимом определения сопротивления обмоток. Значительное отклонение от паспортных данных указывает на обрыв обмотки. Дефектация исполнительного механизма невозможна по причине того, что устройство имеет неразборный корпус.

Способы устранения неисправностей клапана адсорбера

После выявления отказа электромагнитного устройства потребуется его замена. Ремонт клапана адсорбера из-за особенностей конструкции не производится, попытка восстановления его работоспособности приведет к его разрушению и не имеет смысла. По той же причине невозможна качественная чистка загрязненного узла. Клапан при необходимости промывается растворителем и продувается, если при этом дефект остается на его место устанавливается новый.

Для устранения неисправности необходимо выполнить снятие изделия в следующем порядке:


  • Отстыковать электрический разъем.
  • При помощи отвертки отпустить винты хомутов и снять обе трубки.
  • Выкрутить болт крепления клапана к корпусу а

ddcar.ru

Адсорбер (evap), клапан адсорбера, замена клапана и ремонт

Главная » Советы по ремонту » Адсорбер (evap), клапан адсорбера, замена клапана и ремонт

просмотров 1 363

Клапан адсорбера осуществляет процесс регенерации испарений, по другому называется система EVAP (Evaporative Emission Control), которая и управляется электромагнитным клапаном. Когда адсорбер приходит в негодность, ваш автомобиль не способен пройти проверку на количество выбросов, и в его топливном баке создается повышенное давление.

В настоящее время современные автомобили оборудованы многочисленными системами, работающими совместно для уменьшения веществ, снижающих качество атмосферного воздуха и создающих смог выбросов. Одной из первых линий обороны для потенциально опасных газов и частиц является электромагнитный клапан адсорбера контроля топливных испарений, или просто клапан EVAP.

Клапан адсорбера является компонентом системы, предназначенной для сбора и рециркуляции топливных испарений, обработанных фильтром EVAP. В фильтре находится угольный адсорбент, который собирает несгоревшие углеводороды, образовавшиеся в топливном баке. Эти испарения попадают в канистру фильтра и перерабатываются в два различных газа. Пары бензина, в ходе процесса называемого продувкой адсорбера, попадают из фильтра при открывании клапана в топливную систему и сгорают там в процессе сжигания топлива. Очищенные пары превращаются в углекислый газ и выводятся в атмосферу с помощью того же клапана EVAP.

Клапан обычно находится в открытом состоянии, когда автомобиль работает, и в закрытом, когда двигатель заглушен. Работа клапана адсорбера заключается в пропускании воздуха в канистру фильтра, где он сжимается поступающими туда испарениями топлива. Когда клапан адсорбера работает, воздух поступает в систему EVAP и стравливает создаваемое давление в атмосферу. Так работает система на большинстве американских и отечественных машинах. При правильной работе клапана он может быть в исправном состоянии на протяжении всего срока эксплуатации автомобиля. Однако существует множество причин, в результате которых клапан может износиться преждевременно или прийти в полную негодность.

При выходе клапана из строя обычно включается код ошибки OBD-II error code (0499), указывающий на возникновение проблем с давлением в системе EVAP. Неисправный клапан не пропускает свежий воздух в систему EVAP, что само по себе может негативно воздействовать на работу системы. При этом может загореться лампочка «check engine», также автомобиль может даже не заводиться, особенно в некоторых тяжелых случаях. Неисправный клапан адсорбера должен быть заменен.

* Примечание. Электромагнитный клапан адсорбера EVAP обычно расположен вблизи топливного бака. В большинстве случаев для устранения неисправности заменяют клапан. Однако в некоторых случаях клапан адсорбера прикреплен к вентиляционной трубке, которую рекомендуют заменить одновременно с самим клапаном. Для получения более точных инструкций по определению месторасположения клапана и его замене, пожалуйста, обращайтесь к руководству по эксплуатации.

* Раз уж мы начали информировать вас о шагах по замене клапана, то хотелось бы уточнить, что точное его расположение зависит от конструкционных особенностей вашего автомобиля.

Часть 1 из 3: определение признаков неисправного клапана адсорбера EVAP

Прежде чем вы примете решение заменить любой механический компонент, очень важно определить, правильно ли вы диагностировали неисправность. При появлении первых признаков неисправности клапана адсорбера, как правило, начинают проявляться симптомы, которые проинформируют водителя о возникновении проблемы. Однако из-за того, что эти симптомы могут быть отнесены к другим компонентам этой системы, потребуются визуальная проверка или сканирование для определения неисправной детали.

Некоторые тревожные признаки такой проблемы с клапаном адсорбера EVAP, требующие замены, включают следующее:

  • Лампочка «check engine» продолжает гореть. Эта лампочка – первый световой индикатор, который обнаруживает потенциальную проблему с клапаном EVAP. Лампочка загорается, если блок управления двигателем определяет проблемы с положением клапана адсорбера EVAP и мощностью сигнала, протечку или неисправность электрической цепи. Если лампочка продолжает гореть, необходимо провести сканирование и поискать код ошибки OBD-II code #0499.
  • Слишком высокое давление в топливном баке. Типичным признаком неисправного клапана EVAP является избыточное давление в баке с топливом. Это легко заметить при открывании бака. Если при снятии крышки или ее ослаблении происходит выход воздуха под давлением, то это указывает на неисправность. Также это может быть вызвано высокой температурой, давление может подняться естественным образом из-за жаркой погоды. Клапан адсорбера EVAP помогает снизить такое давление во многих случаях.
  • Топливный бак кажется полным при заправке. При избыточном давлении внутри бака заправка автомобиля бензином может оказаться нелегким делом. Обычно при заправке вы нажимаете ручку на заправочном пистолете и устанавливаете ее в нажатое положение для заправки бака. Если после этого происходит такое частое выключение насоса, как при наполнении бака, то это указывает на избыточное давление внутри бака. Это может быть связано с неисправностью электромагнитного клапана адсорбера удаления испарений.
  • Проваленный тест на загрязнение выхлопных газов. Когда вы доставляете ваш автомобиль для прохождения теста на загрязнение выхлопных газов, он проходит и диагностическое сканирование. Во многих случаях клапан адсорбера разуплотняется, появляются утечки вакуума, которые затрудняют работу системы вывода испарений. Результат может включать в себя избыточный уровень твердых частиц или оксида азота.

Часть 2 из 3: замена электромагнитного адсорберного клапана EVAP

Не забывайте надеть защитные очки на всех этапах этого проекта, так как риск попадания в глаза мелких частиц очень высок при работе под транспортным средством.

  1. Отсоедините аккумуляторную батарею. Электромагнитный клапан адсорбера EVAP подсоединен к источнику питания автомобиля, чтобы переключать его положение с включенного на выключенное. Поэтому первое, что нужно сделать перед тем, как начать замену клапана, — это отключить источник электроэнергии. Найдите батарею и отключите положительный и отрицательные кабели, перед тем как продолжить работу.
  2. Поднимите заднюю часть автомобиля. Чтобы получить доступ к нужному вам клапану адсорбера, вам надо будет поднять автомобиль. Эта деталь находится возле задних колес со стороны водителя. Поднимите заднюю часть автомобиля на домкратах, установив их в местах, рекомендованных для этого, и поместите под заднюю часть машины подставки. Для большей безопасности при установке на подставки часть нагрузки оставьте на домкратах.
  3. Определите расположение болтов и пазов, удерживающих клапан адсорбера. Клапан крепится единственным болтом (в некоторых — двумя) и закреплен в нескольких пазах. В эти пазы клапан вставляется своими направляющими для поддержки.
  4. Обработайте болты и пазы проникающей жидкостью. Так как этот компонент подвержен воздействию различных факторов, вполне вероятно, что болты и пазы, удерживающие эту деталь, заржавели. Чтобы не повредить болты при откручивании, нанесите проникающий спрей на все удерживающие клапан детали.
  5. Удалите прикрепленную электропроводку. К клапану адсорбера прикреплена электрическая проводка. Удалить эту проводку можно, вставив лезвие маленькой плоской отвертки в разъем, к которому присоединена небольшая пластиковая клемма. Отожмите клемму отверткой и осторожно отсоедините шлейф проводки от клапана.
  6. Отсоединение шлангов от клапана адсорбера. К клапану EVAP присоединены два шланга. Один из них идет к фильтру EVAP, а второй выводится к выхлопной линии. Чаще всего эти шланги закреплены специальными хомутами или же просто накинуты на место соединения. Нужно будет удалить оба присоединенных к клапану шланга.
  7. Снять болты, удерживающие клапан адсорбера. Обычно речь идет об одном или двух болтах, которыми эта деталь прикреплена к своему месту. Удалите эти болты, используя ключ с трещоткой, удлинитель и головку на 10 мм (в большинстве случаев это должен быть ключ на 10 мм).
  8. Выньте клапан адсорбера из его креплений. Во многих случаях эта деталь крепится с помощью нескольких фиксаторов на ее задней стенке. Вы можете получить доступ к этим фиксаторам после того, как удалите болты крепления клапана. С помощью отвертки с плоским лезвием осторожно отожмите фиксаторы и вытащите клапан из его крепления.
  9. Снимите старый клапан адсорбера EVAP. Когда вы открутите болты крепления и ослабите все фиксаторы, это должно быть легким делом. В некоторых случаях к клапану присоединен провод вторичного заземления. Тогда необходимо просто удалить этот провод заземления, и деталь легко освободится.
  10. Установка нового клапана адсорбера. Когда старый клапан демонтирован, можно приступать к установке нового. Для выполнения этого пункта необходимо исполнить вышеуказанные шаги в обратном порядке, а именно:* Вставьте клапан в фиксаторы и с помощью болтов прикрепите его к месту крепления.* Подсоедините шланги и шлейф электропроводки.
  11. Сделайте уборку под автомобилем. Перед тем как закончить работу, удостоверьтесь, что снизу поднятого автомобиля не осталось забытого инструмента, мусора и приспособлений, использованных при ремонте. При установке авто на землю ничто не должно оставаться под его днищем.
  12. Опустите автомобиль с подставок на землю.
  13. Подключите аккумуляторную батарею.
  14. Запустите двигатель, с помощью сканера проверьте и удалите код ошибки.

Часть 3 из 3: проверьте автомобиль в движении

После того как вы успешно заменили клапан продувки топливных испарений, вы должны будете проверить ваш автомобиль в движении. Надо надеяться, что вы хорошо запомнили симптомы, приведшие к замене компонента, потому что цель предстоящего тест-драйва — убедиться в их исчезновении. На самом деле, после такого ремонта достаточно небольшой поездки, так как если симптомы остались, то они проявятся уже при старте двигателя или при его работе на холостых оборотах.

Указанные ниже примечания являются советами по выполнению тест-драйва или по определению правильности произведенных работ по замене неисправной детали.

  1. Запустите двигатель автомобиля. Дайте ему прогреться до требуемой температуры.
  2. Проверьте датчики на приборной панели. Удостоверьтесь, что лампочка «check engine» больше не светится. Если же она все-таки светится, заглушите двигатель и выполните диагностическое сканирование. Код ошибки должен будет исчезнуть после выполнения этой процедуры на большинстве автомобилей.
  3. Заглушите двигатель. После того, как проверка показала, что никаких сигнальных лампочек больше не светится, заглушите двигатель.
  4. Снимите крышку топливного бака. Это делается, чтобы проверить, создается ли вакуум в баке. Если при снятии крышки бака под ней обнаруживается большое количество вакуума, то необходимо проверить правильность соединения шлангов. Возможно, их перепутали местами.
  5. Выполните тестовую поездку, а именно 15 км по дороге. По возвращении домой убедитесь, что лампочка «check engine» и другие сигнальные лампочки не светятся.

Эта работа достаточно проста для выполнения, но так как при этом затрагиваются система EVAP и топливная система, то могут возникнуть некоторые сложности. Если после прочтения этих инструкций вы все еще не чувствуете себя уверенно для выполнения такого ремонта, пожалуйста, обратитесь к сертифицированному механику для замены электромагнитного клапана адсорбера и удаления топливных испарений.

Проголосуйте, понравилась ли вам статья? Загрузка...

remontpeugeot.ru

Как проверить клапан адсорбера - инструкция

Адсорбер – второстепенный элемент автомобиля, представляющий собой банку с активированным углем, главным предназначением которой является поглощение паров бензина из бака для недопущения их попадания в атмосферу (согласно нормам Евро 2 и выше).

В адсорбере эти пары превращаются в конденсат и отправляются на дожигание в двигатель. Но ведь в статье речь будет идти о клапане адсорбера, что это такое? – наверняка, спросите вы. Отвечаем. Клапан адсорбера во всей этой системе как раз и обеспечивает отправку (продувку) конденсата в двигатель, а также своевременную вентиляцию всего механизма.

Насколько важен в работе автомобиля клапан адсорбера?

Неисправность данного, казалось бы, незначительного узла приводит к тому, что бензобак плохо проветривается, что может в свою очередь провоцировать разрежение и, как следствие этого, деформацию и/или повреждение бензонасоса.

Одновременно с этим невентилируемый адсорбер вызывает чрезмерное скопление бензина во впускном коллекторе, а это далеко не лучшим образом может отразиться на работе всего мотора (выйдет из строя катализатор, лямбда-зонт, быстро начнут засоряться свечи и т.д.). Вот почему при слабой тяговитости мотора, заметных провалах в его работе на холостом ходу, а также шипении во время откручивая крышки бензобака все свои силы первым делом следует направить на диагностику клапана адсорбера (сам адсорбер ломается крайне редко). Это же рекомендация актуально для ситуаций, когда на вашей панели приборов загорается ошибка «check engine».

Как проверить клапан адсорбера: пошаговая инструкция.

  1. Откройте капот и снимите минусовую клемму аккумулятора.
  2. Отсоедините колодку проводов, идущую непосредственно к клапану продувки адсорбера (далее КПА). Для этого достаточно просто нажать на пластмассовый фиксатор и потянуть колодку на себя.
  3. От штуцеров клапана отсоедините подводящий и отводящий шланги.
  4. Ключом на 10 выверните 2 крепежных болта кронштейна, удерживающих его на впускной трубе.
  5. Снимите КПА вместе с кронштейном.

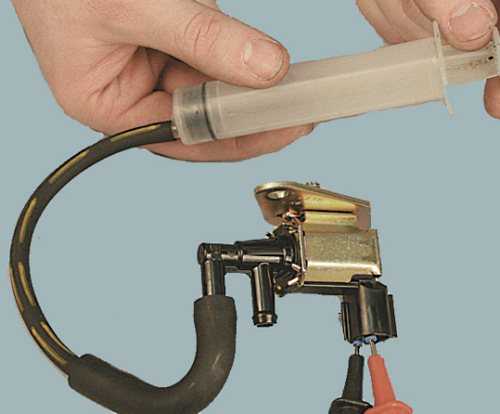

  6. К подводящему штуцеру клапана присоедините обычный шприц (медицинский). В качестве переходника здесь можно использовать шланг подвода разряжения к КПА.
  7. Вытяните из шприца плунжер. Если клапан исправен, во время этого действия вы будете ощущать стремление плунжера вернуться в исходное положение. Но это еще не вся проверка.
  8. Подключите к выводам КПА источник постоянного тока напряжением 12 В. В ответ клапан должен открыться: вы услышите характерный щелчок, и разряжение в шприце исчезнет. Если этого не произошло, КПА следует заменить в соответствии с маркировкой, которую вы найдете на кронштейне. Ну, а если все в порядке, возвращайте клапан на его законное место: закрепите кронштейн болтами, подключите к КПА шланги и колодку проводов, – и верните напряжение в сеть автомобиля.

Как видите, если знать, как проверить клапан адсорбера, саму процедуру можно провести менее, чем за 15 минут, – для вас мелочь, всего 8 действий, а для автомобиля – своевременная диагностика, продляющая жизнь «сердцу» авто и многим другим его узлам.

Видео.

Рекомендую прочитать:

autoepoch.ru

Адсорбер ваз, клапан адсорбера – принцип работы системы улавливания паров бензина

Дорогие друзья, сегодня мы с вами узнаем, зачем на ваз устанавливается адсорбер, что из себя представляет клапан адсорбера, как работает вся эта система в целом и для чего она вообще нужна. Начнем с того, что адсорбер в первую очередь нужен не только для того, что бы ваш автомобиль соответствовал нормам Евро 2, 3 и т.д. но еще и для того, что бы у вас в салоне не воняло бензином а в баке не было избыточного давления. Многих владельцев автомобилей десятого семейства смущает размер адсорбера на ВАЗ, мол занимает слишком много места и зачем он вообще нужен. А он нужен. Хотите освободить место – установите адсорбер от приоры на ВАЗ-2110 и спите спокойно, устанавливайте в освободившееся пространство сигналы от камазов, дополнительные бачки омывателя или просто любуйтесь оным 🙂 Не суть важно. Итак, что же представляет из себя адсорбер? По большому счету основная часть адсорбера, бочонок – это фильтр, наполненный гранулированным активированным углем. Клапаном адсорбера управляет непосредственно ЭБУ («МОЗГИ») вашего автомобиля. Вот стандартное устройство адсорбера и принцип его подключения для наглядности

Как видно из схемы к адсорберу подключается шланг идущий в бак, шланг подачи паров бензина к дроссельному узлу, электрическая фишка управления клапаном адсорбера.

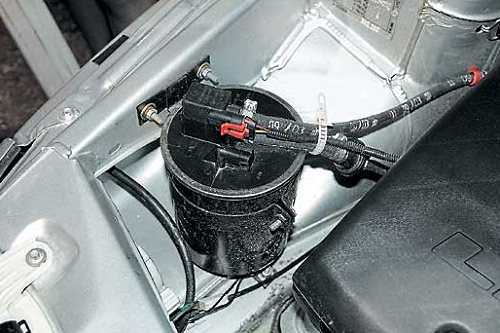

Клапан расположен сверху адсорбера, вот фото.

 Если двигатель заглушен, то клапан адсорбера находится в закрытом состоянии и пары топлива из бака поглощаются непосредственно фильтрующим элементом адсорбера. Если же соблюдены условия, что температура ОЖ двигателя выше 75 градусов, а авто движется со скоростью более 10 километров в час, то клапан открывается и начинает свою работу, а именно перенаправляет (отсасывает) пары к дросселю и потом в впускную трубу, откуда они уже поступают в двигатель и сгорают. Клапан управляется импульсно, с определенной частотой, именно поэтому владельцы машин с адсорбером иногда могут слышать его работу на низких скоростях, он как бы тарахтит под капотом.

www.vazdriver.ru

Абсорбер топливной системы

В соответствии с экологическими стандартами евро-3, вредные, углеводородные пары от испарений бензина, не должны попадать в атмосферу. Для этого, топливная система автомобиля должна быть оборудована абсорбером. Абсорбер топливной системы и улавливает эти самые пары. Давайте рассмотрим, что же это такое, для чего он нужен в автомобиле, и принцип его работы.

Что такое абсорбер

Абсорбирование — это поглощение газов твердыми или жидкими телами. В случае автомобильной системы, абсорбентом выступает уголь, которым наполнен абсорбер. Давайте рассмотрим данное устройство на примере автомобиля ваз 2110-12, с инжекторным двигателем.

Принцип работы

Пары бензина, образующиеся в баке, поднимаются вверх, и через отверстие у горловины бака попадают сначала в сепаратор. Там они конденсируются и сливаются обратно в бак. Та их часть, которая не успевает превратиться в конденсат, через гравитационный клапан по паропроводу, попадают уже непосредственно в абсорбер, где и поглощаются активированным углем. Это происходит тогда, когда двигатель не работает.


В противном случае, в процессе движения автомобиля, при прогретом двигателе, система управления открывает электромагнитный клапан, и происходит продувка абсорбера. Пары бензина вместе с поступившим через другой клапан воздухом, выдуваются во впускную трубу двигателя, где и сжигаются.

Получается некий двойной эффект.

  • во-первых, атмосфера не загрязняется лишними, вредными испарениями;
  • во-вторых, мы имеем пусть и небольшую, но экономию топлива. Ведь не будь абсорбера, горючее бы просто напросто испарялось.

Одним словом все как эколог прописал, всем хорошо, все счастливы.

Неисправность абсорбера

Со временем абсорбер засоряется и может прийти в негодность. Признаки неисправности данного элемента топливной системы, можно определить по косвенным признакам. Один из них, это образование избыточного давления в топливном баке. Происходит это по причине образования паров, которым некуда деваться из бензобака. В таком случае, в момент откручивания крышки, вы будете слышать шипение.

На моей ваз 2112, стоило начать откручивать крышку бака, и ее вышибало с такой силой, что страшно представить. Вот бы знать тогда, что это проблема с абсорбером. А так приходилось несколько раз в день просто выпускать пары.
Еще по причине плохой работы абсорбера обороты автомобиля, на холостом ходу, могут начать «плавать».


В нашей стране проблема неисправных деталей решается очень просто, особенно тех, без которых автомобиль может ехать. Снимай и езжай дальше в один голос советуют умельцы. Тут уж конечно решать вам, но что-то мне подсказывает, что этим самым воздухом дышать нам с вами. И если все поголовно возьмут и снимут все «лишние» эко-детали, раз в автомобиле они не так уж и нужны, то в один «прекрасный» день и дышать станет нечем.

Замена данной детали займет не более 15 минут, это можно выполнить:

  1. самостоятельно;
  2. обратившись в автосервис.

znanieavto.ru
