Давление в топливной рампе умз 4216

Давление в топливной рампе: как проверить, каким должно быть, симптомы неисправности

Диагностика топливной системы не может пройти без проверки давления в топливной рампе. Если имеются проблемы с подачей топлива, это скажется в целом на работе двигателя: на его пуске, разгоне, работе на холостых оборотах и в других режимах. Проверить давление в рампе топливной системы водитель может самостоятельно, при этом не потребуется специальных диагностических приборов, достаточно простого манометра. В рамках данной статьи мы рассмотрим, как проверить давление в топливной рампе.

Когда необходимо проверять давление в топливной рампе

Если возникли проблемы в топливной системе, с большой долей вероятности они могут быть связаны с давлением в рампе.

Можно выделить следующие основные неисправности, которые указывают на необходимость проверки давления в топливной системе:

Перечисленные выше неисправности также характерны при возникновении ряда других проблем. В частности, перед проверкой давления в топливной рампе рекомендуется убедиться, что исправен электронный блок управления.

Как проверить давление в топливной рампе

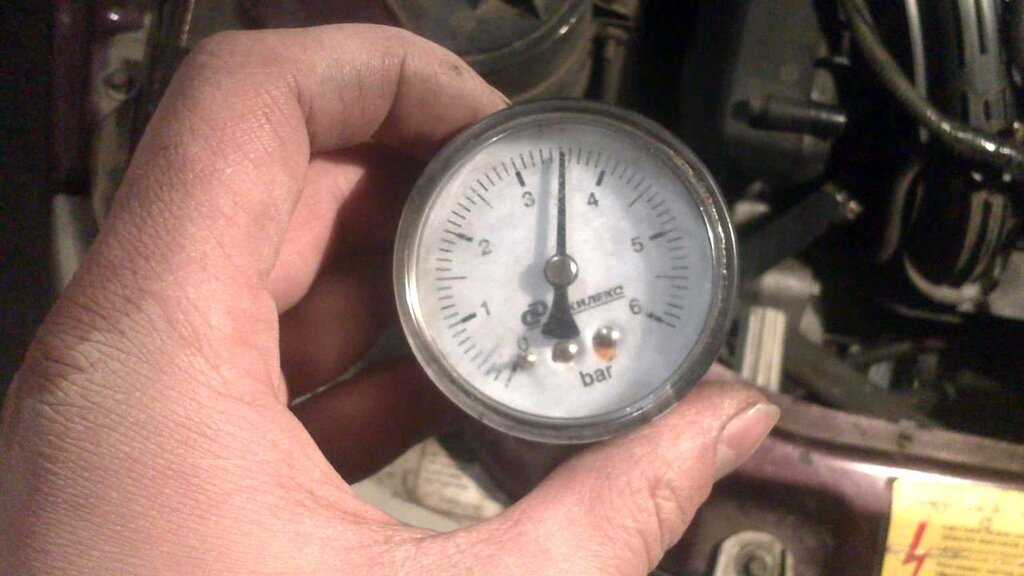

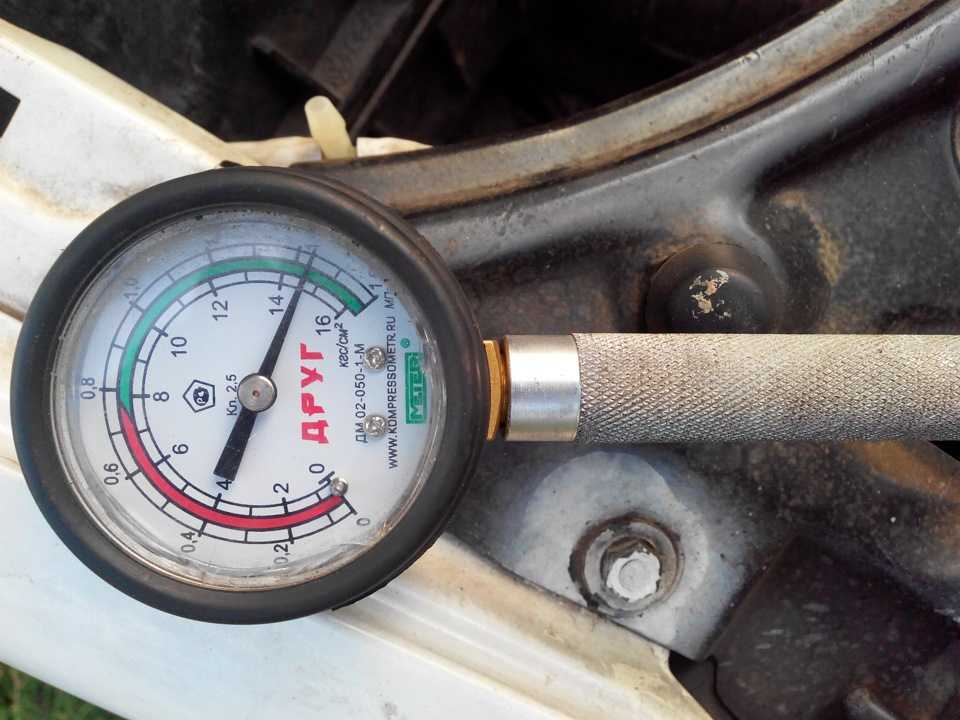

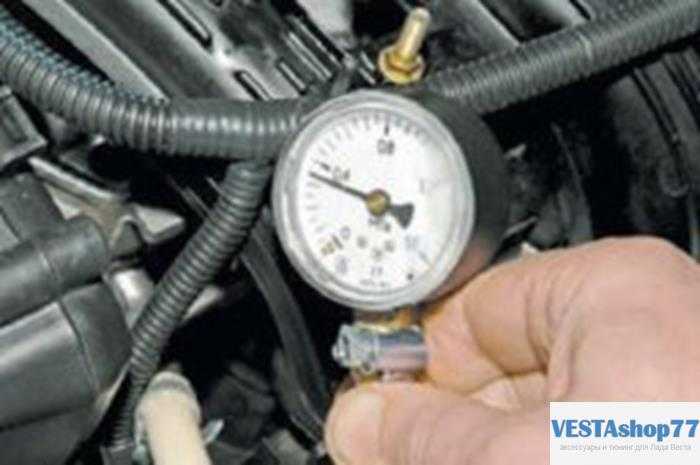

Для проверки давления в топливной системе автомобиля потребуется обзавестись манометром с пределом по измерению не более 7-10 атмосфер. Подобный диапазон рекомендуется в связи с тем, что при большем максимально измеряемом давлении по прибору будет сложно определить минимальные значения, то есть возникнет погрешность.

Помимо манометра, для измерения потребуется обзавестись резиновой трубкой, которая сможет герметизировать соединение между прибором и топливной рампой. Рекомендуется обзавестись также хомутом, чтобы затянуть место соединения.

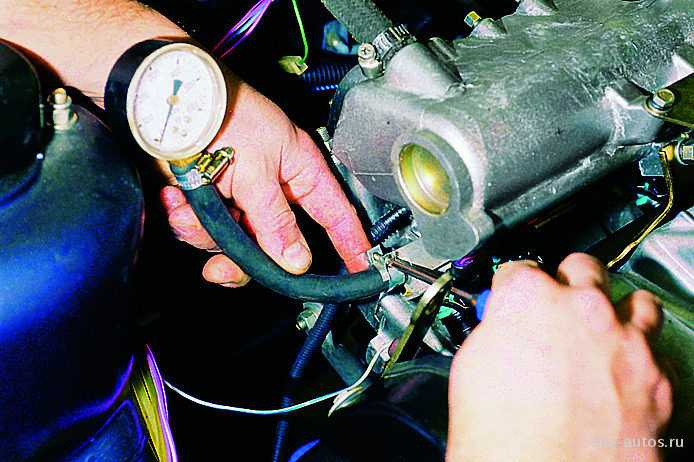

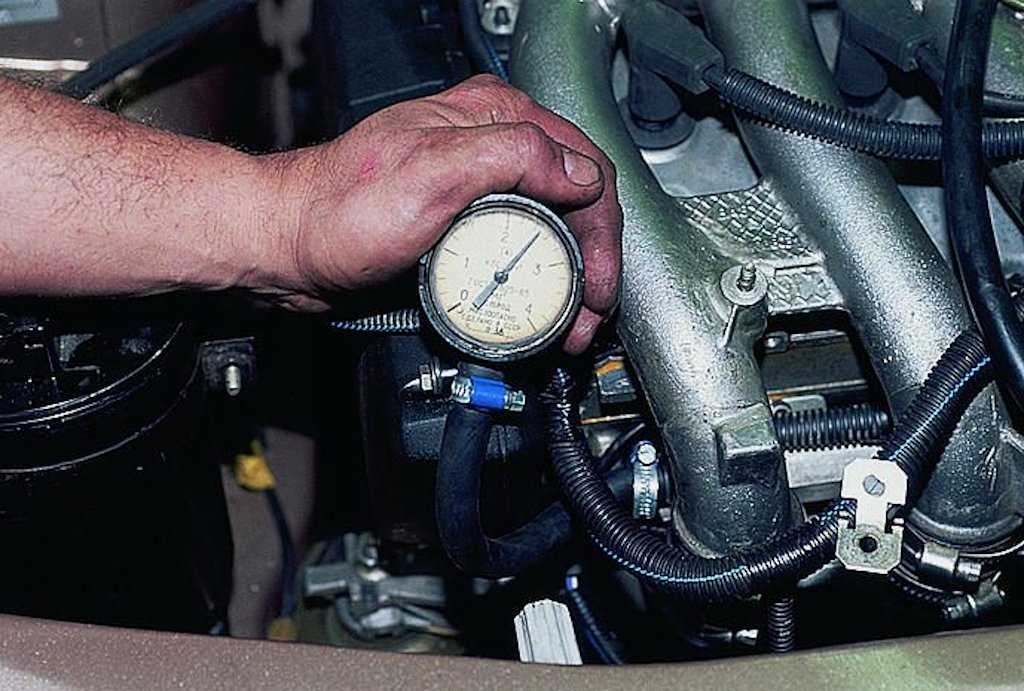

Перед началом диагностики погасите двигатель и откройте капот. Чтобы проверить давление в топливной рампе нужно проделать следующие действия:

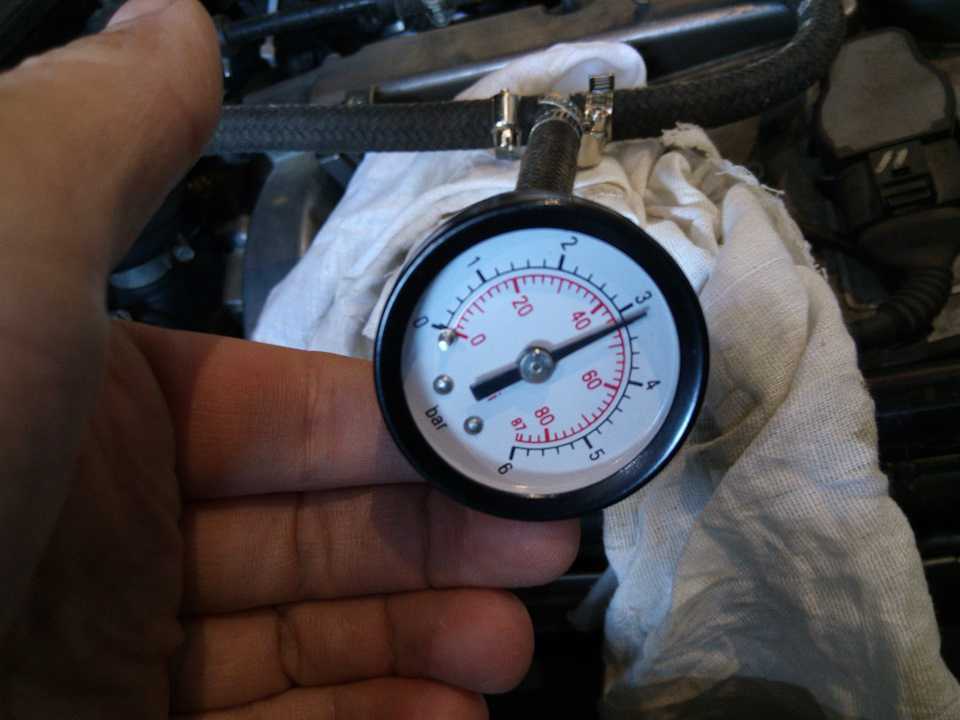

Какое должно быть давление в топливной рампе

В зависимости от характеристик мотора, давление в топливной рампе будет различаться. Узнать значения давления системы для конкретного автомобиля можно из книг по технической эксплуатации и обслуживанию машины или на специализированных форумах. Приведем примерные значения давления в топливной рампе:

Обратите внимание, что после нагнетания топлива в рампе и отключения мотора, давление должно упасть до уровня в 0,7 атмосфер и задержаться на нем на некоторое время. Если давление сразу опускается до нуля, высока вероятность наличия проблем в регуляторе давления топлива или бензонасосе. Также на проблемы с бензонасосом укажет падение давления при повышении оборотов.

В ситуации, когда топливный насос на протяжении продолжительного времени не может создать в системе необходимое давление, нужно проверить топливный фильтр и сетку бензонасоса. Также обратите внимание на компрессию в цилиндрах двигателя.

Кроме того, проблемы с давлением могут быть вызваны и более серьезными неисправностями, такими как неправильная работа датчика положения дроссельной заслонки или датчика массового расхода воздуха.

(417 голос., 4,52 из 5)
Загрузка…

Система питания топливом двигателя УМЗ-4216 на Газель и Соболь, устройство, ремонт и обслуживание системы питания топливом

Система питания топливом двигателя УМЗ-4216 на автомобилях Газель и Соболь состоит из топливного бака, топливопроводов, модуля топливного электробензонасоса с датчиком уровня топлива, фильтра тонкой очистки топлива, топливной рампы, электромагнитных форсунок.

Система питания топливом двигателя УМЗ-4216 обеспечивает подачу необходимого количества топлива в цилиндры двигателя на всех рабочих режимах. Топливо подается в двигатель четырьмя электромагнитными форсунками. Топливопроводы выполнены из стальных трубок, которые соединены с двигателем, фильтром и модулем погружного электробензонасоса посредством штуцеров, конических муфт, накидных гаек и гибких шлангов со стяжными хомутами и быстросъемными соединителями.

Топливный бак и пробка бака системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Топливный бак расположен с левой стороны на лонжероне рамы, крепится с помощью кронштейнов и хомутов. Между хомутами и баком установлены картонные прокладки. Пробка топливного бака оборудована предохранительным клапаном и клапаном разрежения. Предохранительный клапан срабатывает при избыточном давлении в топливном баке 10-18 кПа (1000-1800 мм вод.ст.), клапан разрежения — при разрежении в топливном баке 3 кПа (300 мм вод.ст.), не более. Заправочный объем топливного бака 64+2 литра. Принудительная заливка дополнительного количества топлива в топливный бак не допустима.

Фильтр тонкой очистки топлива системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Фильтр тонкой очистки топлива не разборный, заменяется через каждые 80 000 километров пробега.

Модуль погружного электробензонасоса 155.1139002, 515.1139000-10, 9П2.960.031, 7Д5.883.029 или ЭО4.4100000-21 системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Модуль погружного электробензонасоса предназначен для подачи топлива под давлением к форсункам и обеспечения контроля уровня топлива в топливном баке. Модуль установлен в топливном баке и крепится к баку прижимным кольцом через уплотнительное резиновое кольцо восемью винтами. Модуль погружного электробензонасоса состоит из крышки, электробензонасоса, противоотливного стакана, сетчатого фильтра, поплавка, датчика уровня топлива, редукционного клапана и прижимного кольца.

На крышке модуля расположены два штуцера для подсоединения топливопровода подачи топлива и сливного топливопровода, а также электрический разъем для подключения датчика указателя уровня топлива и электробензонасоса к бортовой сети автомобиля. Техническая характеристика модуля погружного электробензонасоса приведена в отдельном материале.

На входе в электробензонасос установлен сетчатый фильтр, предотвращающий попадание в насос механических примесей, содержащихся в топливе. Противоотливной стакан предназначен для обеспечения стабильной подачи при малом количестве топлива в баке.

Топливная рампа системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Топливная рампа предназначена для подвода топлива под давлением к форсункам. Топливная рампа выполнена из алюминиевого сплава в форме полого стержня с четырьмя гнездами для сочленения с форсунками. Подвод топлива осуществляется через резьбовой штуцер, установленный на заднем торце топливной рампы.

Во время запуска и работы двигателя в полости топливной рампы поддерживается постоянный перепад давления топлива между форсунками и внутренней полостью впускного трубопровода, который равен 4 кгс/см2 (0,4 МПа). Для крепления топливной рампы к головке блока цилиндров на ней имеются две стойки с установочными площадками и крепежными отверстиями.

Топливные форсунки BOSCH 0 280 150 560 или SIEMENS ZMZ9261 DEKA ID системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Топливные форсунки предназначены для дозирования и тонкого распыления топлива. Впрыск топлива в каждый цилиндр осуществляется перед началом такта впуска так, чтобы он приходился на горячую поверхность закрытого впускного клапана. Форсунки представляют собой прецизионный гидравлический клапан с приводом от быстродействующего электромагнита.

При подаче тока в обмотку форсунки сердечник с клапанной иглой поднимается на 60-100 мкм, вследствие чего топливо под высоким давлением впрыскивается через калиброванное отверстие. Количество впрыскиваемого топлива зависит от длительности импульса тока, определяемой блоком управления автоматически для каждого режима работы двигателя.

Топливные форсунки устанавливаются в специальные гнезда в головке блока цилиндров, которые имеют выход во впускные каналы головки, и прижимаются сверху топливной рампой. Для уплотнения подсоединений форсунок в гнездах головки и топливной рампы используются резиновые кольца.

Ремонт и обслуживание системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Перед ремонтом и обслуживанием элементов системы питания топливом двигателя УМЗ-4216 необходимо сбросить давление в системе. Для чего, отсоединить колодку жгута проводов
питания электробензонасоса погружного модуля, запустить двигатель и дать ему поработать до выработки топлива. Запрещается отсоединять подающий топливопровод на работающем двигателе.

Пробка топливного бака с предохранительным клапаном и клапаном разрежения при выходе из строя подлежит замене на идентичную или другую рекомендованную. Использование не рекомендованной пробки может привести к выходу из строя систем питания и улавливания паров топлива.

Ремонт топливоподающей магистрали заключается в проверке и при необходимости, устранении негерметичности путем подтяжки соединений или замены поврежденной трубки или шланга. При засорении фильтрующей сетки модуля топливного электробензонасоса ее необходимо промыть, либо заменить. При демонтаже модуля из топливного бака необходимо соблюдать осторожность, чтобы не повредить тягу поплавка датчика указателя уровня топлива.

Замена фильтра тонкой очистки топлива проводится через 80 000 километров пробега автомобиля, замена сетчатого фильтра модуля погружного электробензонасоса через 40 000 километров пробега.

Замены сетчатого фильтра модуля погружного электробензонасоса системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

— Отсоединить топливопроводы от модуля электробензонасоса. — При необходимости отсоединить и снять топливный бак. — Отвернуть восемь винтов крепления прижимного кольца и вынуть модуль погружного электробензонасоса из топливного бака. — Отсоединить от модуля и снять противоотливной стакан.

— Заменить сетчатый фильтр и установить противоотливной стакан.

Источник

Газель 2010г.в. умз4216 микас 10,3

Добро пожаловать на ChipTuner Forum.

Опции темы

Всем привет, нужен совет.
Имеется газель с двигателем 4216, под управлением микас 10.3
Изначальная проблемма: периодически и весьма часто отключаются цилиндры из-за пропусков воспламенения.
Визуальный осмотр показал открученный впускной коллектор и «дырку» перед первым кислородным. Заменили прокладку коллектора, плохие шпильки, подварили коллектор.
Не помогло

Дальнейший поиск показал давление топлива около 2,5 атм. Насос в стену давал столько же. Заменили модуль в сборе. На новом модуле давление в системе стало 6атм. Модуль пришлось дорабатывать напильником, в прямом смысле.
Не помогло

Обнаружен мертвый Дк1. Замена
Не помогло

В некоторых местах изоляция проводки микаса перетерта, компьютер подключается к мозгам через раз. Принято решение заменить косу микаса и не искать плохие контакты и коротыши
Цилиндры стали отключаться намного реже, но полностью проблема не ушла.

Мимоходом обнаружили подклинивающий РХХ, ХХ стал ровнее.

Подключили Disco2 к ВВ проводам, периодически время горения искры падало до 0,6-0,8
Заменили свечи. Цилиндры отключаться перестали совсем, но по прежнему периодически(раз в несколько часов ) загорается чек «пропуски воспламенения во 2 и 3 цилиндре», очень редко, но появляется пропуск в 4.

причину понять не можем, на осцилографе сдох один канал ((( подключится к системе зажигания не получается ( Машина иногда теряет обороты и бывает глохнет. По словам водителя много жрет

Из того что не очень нравится сейчас
Часовой расход в районе 2,5л
Абсолютное давление на хх около 310
Положение ДФ (*ПКВ) 167

Нужны советы, уже не знаю куда лезть. Пока подумываю глянуть на метки. где то год назад машине ковыряли двигатель

sharky19

Gudvin

sharky19

смесь

syxarik

N146TY

sharky19

syxarik

sharky19

6 положенных)
— РХХ чуть приоткрывает

108 шагов (хотя по логике должен прикрывать немного. .)
— лямбда зонд живет своей жизнью, в стехиометрической смеси практически не бывает, т.е. то зависает на 0.6-0.8в, то 0.2-0.3в, то колбасится как «угорелый»))(заменять не решились, т.к. возможно он исправен и показывает реальную ситуацию по смеси). При включенном зажигании выдаёт сигнал примерно в половину вольта. При физическом отключении, мотор плавно уходит в расколбас и иногда отключает 2 циллиндра.
— компрессия во всех горшках в норме
Ещё один момент: двигатель работает, работает, а потом как будто глохнет и сразу опять набирает обороты и работате дальше. На другом сканере видно, как параметр «Краткосрочная топливная коррекция» доходит до

30 и, в момент когда мотор почти глохнет, скидывается до 0. Затем опять моментально растет до

30 и так по кругу.
Давление топлива на новом насосе не мерили, т.к. насос новый.. Больше всего интересна причина такого раннего УОЗ. Заранее спасибо за ответы!

Источник

Давление в топливной рампе 4216

Случилась очередная вселенская печаль. опишу все по порядку, возможно, кто то поймет в чем же дело.

Однажды выезжая из леса на асфальт при разгоне и переключении со 2 передачи на 3-ю машина начала дергаться. При переключении на 4-ю дергается еще жестче. Кое как с дыр-дырами мы доехали до дома, на следующий день я поехала в дружественную будку СО-СН. Там мастер чегой-то отсканировал, откорректировал какие то показатели и машина поехала нормально. Но, радость моя была не долгой. На следующий день проблема повторилась. Ко всему этому еще и бензонасос завывал как проклятый. И вот сегодня опять, пол дня нормально, а под вечер опять. разгоняется очень вяло, появился звук как будто что-то шуршит. направлялась я от Ярославского шоссе к Щелковскому, и в итоге не доехав километра до поворота к дому машина уже еле еле ехала. Я решила не травмировать психику себе и матчасть автомобилю решила остановиться и поменять бензонасос. Гадкое конечно это занятие, менять бензонасос на МКАДЕ да еще и зимой )) Благо, удалось найти подходящую площадку-карман. Теперь я знаю какого фига я с собой вожу ключик на 7, как раз для бензонасоса ))) Облилась слегка бензином, но все доделала.
Пока ехала оставшееся расстояние до дома вроде как машина шла хорошо. Но если вдруг эта ЕРЕСЬ повторится что мне делать? куда еще лезть? Завтра поменяю ВВ-провода и свечи. Им как раз скоро пора на замену. Может дело в плохом бензине?

Благодарю всех за внимание, буду рада любым советам и комментариям.

Система питания топливом двигателя УМЗ-4216 на Газель и Соболь, устройство, ремонт и обслуживание системы питания топливом.

Топливный бак и пробка бака системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Фильтр тонкой очистки топлива системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Фильтр тонкой очистки топлива не разборный, заменяется через каждые 80 000 километров пробега.

Модуль погружного электробензонасоса 155.1139002, 515.1139000-10, 9П2.960.031, 7Д5.883.029 или ЭО4.4100000-21 системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Топливная рампа системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Топливные форсунки BOSCH 0 280 150 560 или SIEMENS ZMZ9261 DEKA ID системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Ремонт и обслуживание системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Замены сетчатого фильтра модуля погружного электробензонасоса системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

— Отсоединить топливопроводы от модуля электробензонасоса.
— При необходимости отсоединить и снять топливный бак.
— Отвернуть восемь винтов крепления прижимного кольца и вынуть модуль погружного электробензонасоса из топливного бака.
— Отсоединить от модуля и снять противоотливной стакан.
— Заменить сетчатый фильтр и установить противоотливной стакан.

Установку модуля погружного электробензонасоса необходимо производить в порядке, обратном снятию.

Проверка и ремонт топливного бака системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Для ремонта топливный бак необходимо снять с автомобиля. Герметичность топливного бака следует проверять в сборе с модулем погружного электробензонасоса воздухом под давлением 25-35 кПа (0,25-0,35 кгс/см2). Бак поместить в воду, предварительно заглушив отверстия. Выход пузырьков воздуха не допускается. Паять бак можно только после тщательной промывки горячей водой и продувки сжатым воздухом.

Регулятор давления топлива является элементом системы питания инжекторного двигателя, который позволяет поддерживать необходимое давление горючего в топливных форсунках на разных режимах работы ДВС. Другими словами, от исправности регулятора давления топлива (РДТ) зависит общая производительность форсунок и стабильность работы мотора.

С учетом того, что регулятор давления фактически является мембранным клапаном, выход данного элемента из строя может сильно влиять на работу двигателя. В этой статье мы рассмотрим принцип работы регулятора, выделим основные признаки его неисправностей, а также поговорим о том, как проверить регулятор давления топлива.

Читайте в этой статье

Для чего нужен регулятор давления топлива

Как уже было сказано выше, указанный регулятор поддерживает нужное давление горючего, необходимое для нормальной работы форсунок с учетом того или иного режима работы силового агрегата. Другими словами, РДТ влияет на количество и интенсивность подачи топлива, которое попадает через форсунки в цилиндры мотора.

Если просто, количество топлива, подаваемого в двигатель в момент впрыска, зависит от того давления, которое создается внутри топливной рампы (рейки), а также от длительности импульса для открытия форсунки и разряжения во впускном коллекторе.

Для более точного дозирования и поддержания постоянного давления используется мембранный клапан-регулятор, который испытывает с одной стороны давление горючего, а с другой на него воздействует усилие пружины. РДТ используется в системах питания, где присутствует так называемая «обратка». Местом установки регулятора является топливная рампа. Также указанный элемент может быть расположен в топливном баке, при этом подобные системы обратной магистрали не имеют.

Топливный насос осуществляет подачу к форсункам строго определенного количества горючего применительно к конкретным условиям и режимам работы ДВС. Добавим, что в указанной системе дополнительно присутствует клапан сброса избыточного давления, что позволяет избежать его повышения до критической отметки.

Неисправности регулятора давления топлива

Проблемы в системе питания двигателя могут быть разными. По этой причине во время диагностики необходимо учитывать определенные признаки неисправности регулятора давления топлива. Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы. В списке основных признаков специалисты отмечают:

Отметим, что неисправность РДТ на бензиновых авто напоминает по симптомам распространенные проблемы с топливным насосом или его сетчатым фильтром. По этой причине во время определения неисправностей системы питания необходима обязательная проверка регулятора давления топлива.

Другими словами, если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Неполадки регулятора обычно сводятся к тому, что пружина теряет нужное усилие, в результате чего горючее преждевременно сливается в «обратку», а двигателю попросту не хватает топлива в момент нажатия на газ и повышения оборотов, а также на переходных режимах. Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Еще возможны сбои в работе РДТ, когда регулятор давления в топливной рампе начинает заклинивать с определенной периодичностью. В таких случаях в системе топливоподачи возникают перепады давления, машина начинает дергаться. Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс. На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Как видно, неисправность регулятора давления имеет симптомы, очень схожие с неисправностями бензонасоса или забитым топливным фильтром. В самом начале отметим, что если во время проверки обнаружены неполадки данного элемента, тогда предпочтительна замена РДТ на новый. Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность. Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар. Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения. Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять.

Источник

Видео

меСТЬ №18 – С первого раза не заводится 4216 / как проверить давление бензина в рампе форсунок 4216

давление топлива УМЗ-4216

Адсорбер и его компоненты на примере двигателя УМЗ 4216 Евро 3 газель бизнес

Не заводится на холодную, проблема с давлением. Змз 405. Умз 4216

УМЗ 4216, А274, СНИМАЕМ РАМПУ, ГАЗЕЛЬ БИЗНЕС. Как снять форсунки газель 4216. #авторемонт

УМЗ-4216 ПОЛОМКИ КОТОРЫЕ ТЫ ИЩЕШЬ ГОДАМИ

Про давление в рампе.

Снятие топливной рампы Газель двигатель 4216

Новый топливный насос для газельки

Давление топлива

Давление топлива. Как его замерить и какое оно должно быть

23.10.201618.11.2021 Андрей 28 комментариев Автолюбителю на заметку, Диагностика неисправностей, Расход топлива, Ремонт двигателя, Топливная система

Содержание

⏰Время чтения: 9 мин.

Рассмотрим такую интересную тему, как давление топлива в инжекторных автомобилях и его влияние на работу двигателя в разных режимах. Так что же такое давление топлива?

Не всё так просто, как кажется на первый взгляд!

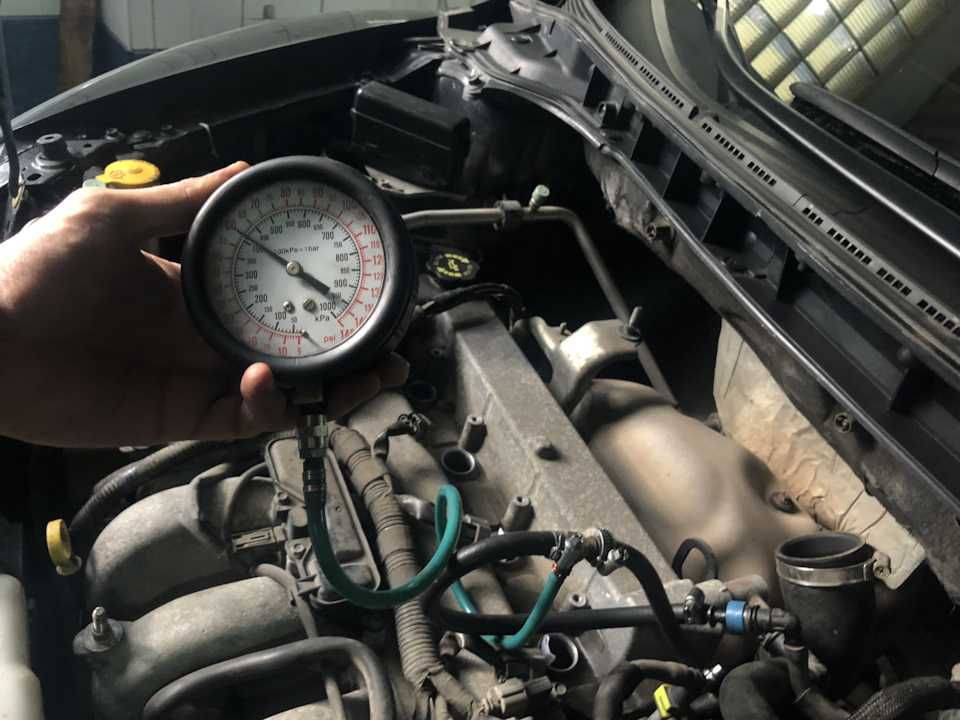

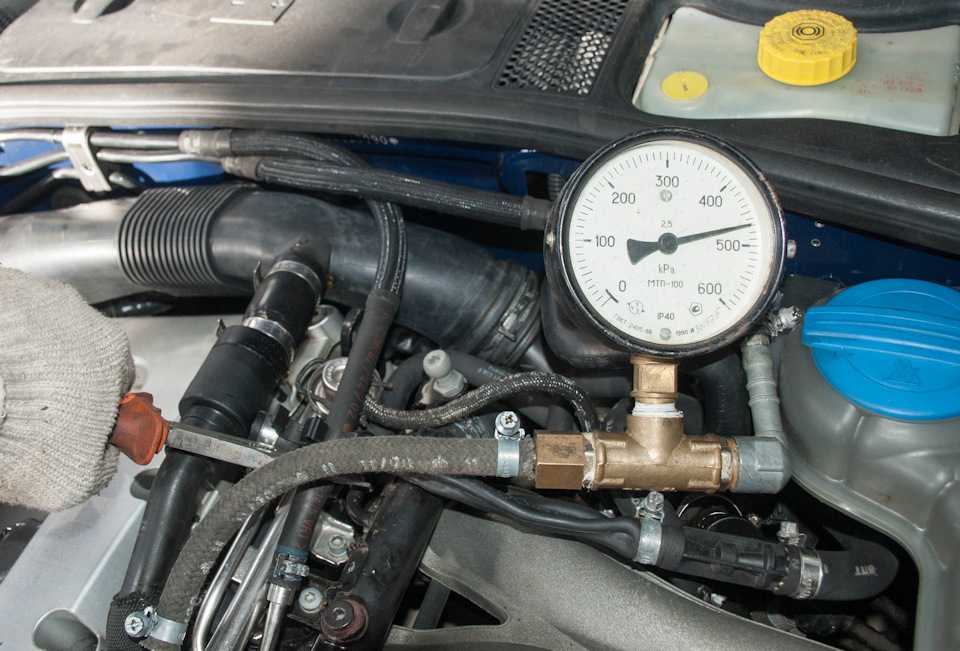

Любая диагностика двигателя должна начинаться с грамотного замера давления топлива. Это аксиома.

Не буду голословно описывать влияние давления топлива на работу двигателя, думаю это и так понятно, а пойдём дальше к фактам и законам физики.

К системе подачи топлива относятся все те элементы, которые необходимы для перемещения топлива из топливного бака к форсункам.

Топливо забирается из бака электрическим топливным насосом и под избыточным давлением подаётся в топливную рампу. Рабочее давление и производительность топливного насоса подобраны таким образом, чтобы обеспечить надежную работу двигателя на всех режимах работы. Регулятор давления топлива обеспечивает отвод некоторого количества топлива назад в топливный бак, что позволяет поддерживать необходимое давление топлива для работы топливных форсунок.

В нашем с Вами мире существует два основных способа доставлять топливо из бензобака к инжекторному двигателю – рециркуляционного и тупикового типа (с обраткой и без обратки). Именно система тупикового типа служит на автомобилях Шевроле Лачетти, Nubira, Daewoo Gentra, Ravon Gentra, Chevrolet Klan, Авео и т. д.

А вообще, почти каждый автопроизводитель имеет в своём ряду модели как с системой рециркуляционного типа, так и с системой тупикового типа, будь-то Ваз или Mitsubishi.

Система рециркуляционного типа топливоподачи

1 – штуцер для проверки давления топлива, 2 – топливная рампа, 3 – крепление трубопровода, 4 – регулятор давления топлива, 5 – топливный модуль, 6 – топливный фильтр, 7 – возвратная магистраль, 8 – подающая магистраль, 9 – форсунки

В этой системе топливо из бака подаётся топливным насосом через фильтр к топливной рампе, а излишки через регулятор давления отводятся по возвратной магистрали обратно в бак. Регулятор поддерживает давление в пределах 2,8 – 3,2 бар (1 бар = 0,98692 атм.). Именно в пределах! Дальше это обсудим.

Система тупикового типа топливоподачи

1 – штуцер для проверки давления топлива, 2 – топливная рампа, 3 – форсунки, 4 – топливопровод, 5 – топливный бак, 6 – топливный насос, 7 – топливный фильтр

Как видно из рисунка, в системе тупикового типа топливоподачи нет обратной сливной магистрали. Казалось бы, на этом все различия закончились, но это не так. Эти две системы кардинально различаются по принципу работы. В том числе и по регулированию давления топлива. В данной системе регулятор давления установлен в топливном модуле внутри бензобака и поддерживает постоянное давление топлива, равное 4-ём барам. Без каких-либо пределов, а ровно 4 бара! Об этом дальше.

Примечание. На разных авто данное давление может немного отличаться. Например, составлять 3.8 бар. Но ключевая особенность – это то, что давление постоянно.

Регулятор давления топлива

Зачем регулировать давление топлива? Именно регулировать?

Забегая вперёд, скажу, что настоящий регулятор давления топлива устанавливается только в системах рециркуляционного типа. В системах тупикового типа, он хоть и называется регулятором, но на самом деле ничего не регулирует. Я бы его назвал ограничителем с обратным клапаном.

Ну пока разберёмся, зачем же всё-таки регулировать давление топлива.

Самое большое влияние регулирование давления топлива оказывает на работу двигателя в переходных режимах, особенно в момент нажатия педали газа и переходе с режима холостого хода в режим нагрузок. Некоторые скажут, что это и так понятно, мол, нагрузка возрастает и, соответственно, нужно больше топлива. Это утверждение верно только от части и никак не относится к регулированию давления топлива. Ведь можно влупить 4 атмосферы и форсункам хватит давления на любых режимах. Зачем же тогда регулировать? Давайте разберёмся.

Для правильного смесеобразования ЭБУ управляет временем открытия форсунок, но никак не количеством топлива. ЭБУ просто физически не может видеть этого количества. Из этого следует, что, как хочешь, но нужно сделать постоянную зависимость между временем открытия форсунки и количеством топлива, прошедшим через форсунку за это время. Другими словами, за одну миллисекунду всегда и при любых условиях через форсунку должно пройти одно и тоже количество топлива! А что этому мешает?

А мешает этому постоянно меняющееся давление во впускном коллекторе. Ведь форсунка подаёт топливо именно во впускной коллектор.

Все мы знаем, что на холостом ходу в коллекторе очень сильно падает давление – до 30 кПа. А нормальное атмосферное давление составляет 100 кПа. Иными словами, в коллекторе создаётся очень большое разрежение.

А теперь представим такую ситуацию. Двигатель работает на холостом ходу, ЭБУ открывает форсунку на 2 мс. Из-за того, что в коллекторе большое разрежение, то топливо из форсунки буквально высасывает! При нажатии на педаль газа под нагрузкой, давление в коллекторе резко возрастает и топливо из форсунки уже не высасывает, а просто брызгает под давлением. Давление и время открытия форсунки, допустим, в обоих случаях одинаковое. Что же получается? А получается то, что на холостом ходу топливо из форсунки выходит под действием разрежения + давление в рампе, а при открытой дроссельной заслонке при нагрузке – только под давлением в рампе.

Очевидно, что при одном и том же времени открытия форсунки, на холостом ходу через неё пройдёт большее количество топлива, чем при открытой дроссельной заслонке и нагрузке на мотор. Это как открыть водопроводный кран на одну минуту, но в одном случае просто набирать воду в ведро, а во втором сделать это при помощи мощного насоса. Естественно, во втором случае воды мы наберём больше за одно и то же время. Думаю понятно.

Так вот, как это отразится на работе двигателя? При нажатии на педаль акселератора, двигателю необходимо больше топлива для развития мощности, а мы даём ему, наоборот, меньше и получается провал при нажатии педали газа!

Что же делать? Выход в том, что нужно регулировать давление топлива относительно давления во впускном коллекторе. То есть, разница между давлением во впускном коллекторе и топливной рампе должна быть всегда и при любых условиях постоянной! Регулятор давления топлива поддерживает постоянный перепад давления на форсунках (разницу между давлением топлива и разряжением во впускном коллекторе) при изменении разряжения во впускном коллекторе. В противном случае, если эта разница будет меняться, то при одном и том же времени открытия форсунки количество топлива будет изменяться, в соответствии с величиной разрежения во впускном коллекторе двигателя.

Как видно, давление топлива меняется, но всегда остаётся одинаковым по отношению к разрежению во впускном коллекторе! Другими словами, вместо стрелок можно представить форсунки и получается, что на них всегда одинаковый перепад давления.

Вот тут и играют роль пределы давления топлива 2,8 – 3,2 бар. Некоторые их путают с допустимыми пределами. И при измерении давления топлива, получая, допустим, 3,2 бара при работе двигателя на холостом ходу, считают, что улаживаются в допустимые “пределы”. Хотя на холостом ходу должно быть 2,8 бар, при резком нажатии педали газа должно быть 3,2 бар, так как разрежение перестаёт действовать на форсунку и нужно это компенсировать увеличением давления.

Вот поэтому он и называется – регулятор давления топлива.

Внутреннее пространство регулятора давления топлива обычно разделено диафрагмой на две камеры: воздушную камеру с пружиной и топливную камеру. Топливо, подаваемое топливным насосом, поступает в топливную камеру регулятора давления. Под действием давления топлива на диафрагму, клапан перемещается вверх до тех пор, пока не наступит равновесие между давлением топлива с одной стороны и силой упругости пружины и давления воздуха во впускном коллекторе с другой стороны. Избыточное топливо возвращается в бак через клапан. Камера с пружиной соединяется вакуумным шлангом с впускным коллектором двигателя.

Как регулируется давление в системах топливоподачи тупикового типа (без обратки)?

А никак. Здесь применено другое решение.

В топливном модуле внутри топливного бака находится обратный клапан с ограничителем давления до 4 бар

В пособиях по ремонту и авто литературе почему-то упускают этот факт, а чаще, вообще, пишут неправду, вводя в заблуждение автовладельцев. В системе тупикового типа давление всегда выше, чем в системах с рециркуляцией и у него нет “пределов” – оно всегда постоянно!

Зачем выше давление? В системах с рециркуляцией топливо перекачивается по кругу и бензин циркулирует постоянно, охлаждая топливную рампу. Если не будет охлаждения, тогда топливо в рампе может закипеть!

А как мы знаем из уроков физики, при повышении давления – у жидкостей повышается температура кипения. Вот для этого и повышают давление в системах топливоподачи “без обратки”.

Поэтому, если в сервисе замерили давление топлива на Вашем автомобиле с системой тупикового типа и оно составило 3 атм., а Вам рассказывают, что давление в норме и топлива хватит, то уматывайте с этого сервиса, как можно быстрее.

Важно понимать, что такое давление необходимо не столько для достаточности топлива (двигатель и при 2,5 атм. будет работать), сколько для предотвращения его закипания! А если топливо закипит, то о нормальной работе двигателя можно забыть.

Какое давление топлива у Шевроле Лачетти

В литературе и на сайтах по ремонту Шевроле Лачетти указывается, что давление топлива в данном автомобиле составляет 2,8 – 3,2 бар. Я не знаю, как и чем они измеряют, а может и не измеряют вовсе, а перепечатывают друг у друга, но в моих измерениях на всех авто всегда норма – 4 бара и никак иначе.

Такое же давление топлива и на других авто с тупиковой системой топливоподачи, например, Шевроле Авео и многих других, включая ВАЗы с системой без обратки. И на разных режимах работы двигателя оно не изменяется!

А как же тогда быть с разрежением во впускном коллекторе и количеством топлива?

Для этих целей в прошивку электронного блока управления двигателем вводится дополнительный параметр – коррекция времени впрыска

Как только мы нажимаем на педаль газа и в коллекторе возрастает давление, ЭБУ мгновенно применяет коррекцию. В этот момент впрыск рассчитывается уже по формуле длительность впрыска + коррекция времени впрыска. В нашем примере это 2мс + 0,7мс = 2,7мс.

То есть, за счёт небольшого увеличения времени впрыска в этот момент, количество топлива через форсунку пройдёт одинаковое, что в режиме холостого хода, что во время нажатия педали газа.

Некоторые путают этот параметр и считают, что так ЭБУ добавляет топлива при разгоне. Это в корне не так. Коррекцией времени впрыска ЭБУ на самом деле не даёт уменьшится количеству топлива, проходящему через форсунку за 1мс из-за резкого повышения давления во впускном коллекторе!

Проблемы с давлением топлива

Представим, что топливный насос износился и не может создать давление в 4 бара или ограничитель давления прохудился и также не держит давление в 4 бара. Допустим, давление не поднимается выше 2,5 бар. В таблицах прошивки ЭБУ есть чёткий алгоритм действий, при каких условиях производить ту или иную коррекцию времени впрыска. Но ЭБУ не видит, что давление не 4 бара, а всего 2,5 и продолжает делать свою работу по вписанным в таблицы алгоритмам. А из-за пониженного давления в рампе через форсунки проходит меньшее количество топлива, чем положено. Соответственно, и во время коррекции времени впрыска, топлива будет проходить недостаточно за то время, которое даёт ЭБУ. Так мы получим провал во время нажатия педали газа.

Представим обратную ситуацию. Регулятор или ограничитель давления заклинили в открытом положении. Давление возросло и стало выше положенного. Это тоже не есть хорошо. Это приведёт к рывкам в переходных режимах, перерасходу топлива. Такие же симптомы и при негерметичности форсунок.

Как замерить давление топлива

Замерить давление топлива совсем не сложно. Те, кто не любит пачкать руки, может это сделать на проверенном СТО с адекватными специалистами.

А те, кто любит всё делать сам, может собрать устройство из обычного манометра и шлангов или купить специальный комплект для измерения давления топлива, давления масла и ещё много чего

В нём имеется много переходников под различные автомобили. Но под Шевроле Лачетти 1.6 нет ни в одном комплекте. Почему? Потому что и здесь экономия на мелочах взяла верх. Сэкономили, не установив копеечный штуцер с золотником в рампу для проверки давления топлива.

Поэтому, чтобы замерить давление топлива на Шевроле Лачетти, необходимо врезаться через тройник либо на входе в рампу

Либо в возвратную магистраль на топливном модуле под задним диваном

В качестве тройника можно использовать тройник топливной системы инжекторных ВАЗов

Сбрасываем давление топлива. Как это сделать подробно изложено в статье Замена топливного фильтра Шевроле

Снимаем топливопровод со штуцера топливного модуля.

На штуцер одеваем тройник. К центральному штуцеру тройника подключаем шланг от манометра, а к боковому штуцеру нужно подключить отключенный топливопровод возвратной магистрали.

Топливопровод просто так к боковому штуцеру не подключишь. Для этого нужен переходник. Его роль отлично играет штуцер от топливного фильтра. Его необходимо отрезать и шлангом соединить с боковым штуцером тройника

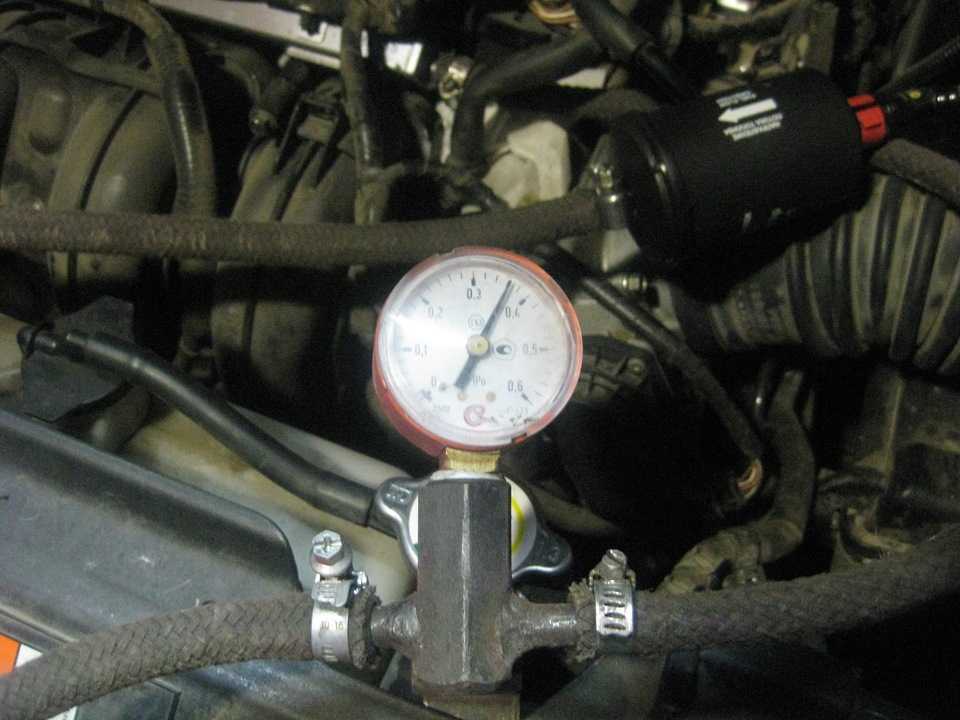

Получается что-то типа такого

1 – к манометру, 2 – возвратная топливная магистраль

Необходимо несколько раз включить/выключить зажигание, чтобы насос накачал необходимое давление и запустить двигатель. Давление должно быть 4 бара и не изменяться, чтобы Вы не делали с двигателем

Примечание. Допускается изменение давления при резких прогазовках, но не более чем на 0.1-0.2 бара

Более подробно про замер давления топлива на Шевроле Лачетти изложено на странице Замер давления топлива. Там также подробно описан процесс изготовления устройства для измерения давления и замер производился возле рампы.

Также стоит отметить, что после остановки двигателя, давление не должно сразу падать. Это значит, что обратный клапан исправный. Если у Вас двигатель не всегда запускается с первого раза, тогда уделите обратному клапану особое внимание.

А на автомобилях с рециркуляцией и регулятором давления топлива, значения манометра должны изменятся с 2,8 бар на холостом ходу до 3,2 бара при нажатии на педаль газа или при снятии вакуумного шланга с регулятора давления. При остановке двигателя, давление также не должно сразу падать.

К слову, манометр можно купить в любом строительном магазине. Лучше брать со шкалой 6 бар.

А учитывая небольшую себестоимость данного самодельного устройства, то считаю, что оно должно быть в гараже любого автолюбителя-самоделкина.

Как замерить давление топлива. Видео

Более подробно о замере давления топлива смотрите на видео

https://youtu. be/gzQhSU_AhIk

По теме:

Какое должно быть давление в топливной рампе на ваз 2114

1 Какими должны быть показания в топливной рампе

2 Процедура проверки и как проверить правильно давление в топливной рампе

Какими должны быть показания в топливной рампе

Есть несколько режимов, в которых нужно будет проверить давление в топливной рампе ВАЗ 2114, чтобы судить о неисправностях ТС.

Делают замер:

При включении зажигания;
На холостых оборотах;
На перегазовках ДВС;
При выключении зажигания.

Показания приблизительно должны быть такими:

При включенном зажигании приблизительно около 3 кгс/см²,
Во время работы на холостых оборотах от 2,8 до 3,2 кгс/см²,
При наборе оборотов двигателя может падать до 2,3-2,5 кгс/см², при сбросе газа возвращаться к показанию около 3 кгс/см²,
После остановки ДВС давление должно очень медленно падать. Быстрое падение свидетельствует о неисправности РДТ.

Слишком низкое давление в топливной рампе говорит о том, что:

Упала производительность бензонасоса,
Забился фильтр тонкой очистки,
Неисправен РДТ.

Если забивается фильтр, то также засоряется и топливная рампа форсунок. Для того, чтобы очистить ТС от мусора и грязи, необходимо снять топливную рампу и прочистить форсунки.

Качественно очищают эти детали в автосервисах, где есть специальное оборудование. Из оборудования присутствует стенд, на котором их можно проверить на производительность впрыска. Затем засоренные элементы очищают в ванной с помощью ультразвука.

Форсунки можно почистить и самостоятельно, но снимать рейку придется в любом случае. Обычно автолюбители пользуются специальной жидкостью для очистки карбюраторов.

Процедура проверки и как проверить правильно давление в топливной рампе

Для того чтобы узнать, какой уровень напора бензина поддерживается перед форсунками надо выяснить, где находится ТР, осмотреть шланги подвода топлива к РДТ и «обратки», то есть шланга, через который сливается излишек бензина в топливный бак. С этими трубками надо будет работать при замере напора бензина в ТР.

Кроме того, надо подготовить необходимый инструмент и материалы:

манометр, для измерений лучше всего брать механический, с наименее возможными показаниями — 7-10 кг/см.кв., потому что манометр с большими показаниями будет давать большую погрешность в измерениях;
шланг, который может работать под большим напором, желательно топливный или кислородный, с внутренним диаметром 8 — 9 мм
2 — 4 хомута для закрепления шлангов
отвертку и плоскогубцы
колпачок для скручивания ниппелей в автомобильных шинах
емкость, желательно широкую, для сбора топлива при его стравливании в ТР
ветошь

Замер давления в топливной рампе необходимо проводить в четырех режимах:

при включенном зажигании — в этом режиме давление должно быть не менее 2,9-3,0 кг/см.кв.
в режиме малых оборотов или холостого хода — напор не меньше 2,5 кг/см.кв.
с отсоединенным шлангом от РДТ — давление поддерживается в пределах 3,3 кг/см. кв.
с пережатым шлангом обратного слива излишков топлива в бак — напор вырастает до 7,0 кг/см.кв.
при перегазовке — скачкообразно возрастает до трех и затем падает до двух с половиной атмосфер

После того как все подготовлено, можно приступать к работе.

Внимание! Перед тем как приступить к замерам — убедиться, что в топливной системе поддерживается герметичность, нигде нет подтеканий и микротрещин. В противном случае результаты замеров будут недостоверными.

В один конец приготовленного шланга вставить манометр и плотно закрепить соединение хомутом.
На штуцере давления топлива, находящемся в свободном торце ТР, обратном тому, на котором расположен РДТ, открутить пластмассовый колпачок прикрывающий ниппель.
Подставить пустую емкость для сбора бензина и нажатием колпачка для скручивания ниппелей стравить остаточное давление в топливной рампе;
Не убирая емкости, выкрутить ниппель с помощью все того же колпачка. Запирающий ниппель абсолютно идентичен тем, которые устанавливаются в автомобильных колесах.
После этого надеть на штуцер свободный конец шланга приготовленного для проверки. Перед этим на свободный конец одеть хомут.
Прочно затянуть хомут на штуцере, не допуская подтеканий.
С помощью бензонасоса подкачать топливо в ТР.
Включить зажигание и проверить по манометру давление, создаваемое в полости топливной рампы. Оно должно быть 2,9-3,0 кг/см.кв., не меньше. Если показания падают до нуля, то значит неисправен регулятор давления топлива или обратный клапан бензонасоса.
Следующий этап — это проверка на холостом ходу. Запустить двигатель машины и проверить показания манометра. Стрелка должна быть в положении не менее 2,5 кг/см.кв. Если в этом режиме происходит пульсация до 0,2 атмосфер, то значит надо почистить или заменить фильтр грубой очистки в топливном баке.
Перед тем как замерить давление в топливной рампе для проверки РДТ, необходимо отсоединить от него вакуумный шланг идущий от впускного коллектора. Давление должно вырасти до 3,3 кг/см.кв., значение в 3,0 атмосферы тоже считается допустимым. Если же оно не меняется, или меняется незначительно, то, с большой долей вероятности, отказал топливный насос в топливном баке.
В завершение проверяется давление при отключенной «обратке». Для этого, плоскогубцами пережимается обратный шланг идущий от РДТ к топливному баку, по которому сбрасываются излишки бензина. Напор должен вырасти максимально до 7,0 кг/см.кв. Значение в 6,0 атмосфер считается допустимым, а все что ниже, говорит о сильном износе насоса. Падение менее 4,0 кг/см.кв. говорит о забитости фильтра тонкой очистки или трубопроводов в этой магистрали.

Топливная система современного автомобиля — это важнейшая магистраль, питающая ДВС и обеспечивающая его работоспособность. От ее состояния зависит насколько эффективно и экономично он будет работать, а порой зависит и безопасность всего автомобиля. Поэтому важной задачей для автолюбителя является постоянная профилактика ТС.

Что есть свеженького?

30.09.2022

К сожалению, многие приезжающие отдыхать люди в Крым, приходят в ужас, когда видят пляжи, на которых им придется…

Далее 29.09.2022

К всеобщему счастью, в 2020 году компания Chery приняла решение по глобальному обновлению своего модельного ряда. Эта…

Далее 25.09.2022

Маховики для грузовиков – одна из важнейших частей кривошипно-шатунного модуля, системы сцепления, а также…

Далее 15.09.2022

Тяжеловесный грузовой автомобиль Хино 700 – это зарубежный самосвал, который представлен на ряду серии Hino Motors, Ltd….

Сегодня мы поговорим про код ошибки P0087, что это за код и как устранить данную проблему.
Развитие автомобилестроения привело к оснащению современных автомобилей электронными блоками управления систем и узлов.
Это несколько облегчило участь водителя, поскольку электронный блок того же двигателя контролирует работу последнего и при возникновении неисправности способен указать систему, в которой она произошла.
Вот только он неспособен точно указать с каким из узлов конкретной системы произошел сбой.
Да и информацию электронный блок подает не в виде точного определения, а в виде кода ошибки.
Что касается силовой установки, одной из систем, с которой чаще всего возникают проблемы – это система питания.

У современных автомобилей, в которых топливо подается дозировано и под давлением, будь то бензиновые инжекторные или дизели, одной из возможных неисправностей системы питания является низкое давление в топливной рампе.
Данная неисправность имеет код p0087.

На что указывает появление кода?

Появление данного кода на дисплее бортового компьютера сигнализирует о падении давления в топливной рампе ниже минимального уровня и удержания такого значения свыше 2 секунд.
При этом падение сопровождается изменением поведения самого двигателя.
У него могут плавать обороты, силовая установка может самопроизвольно останавливаться.
Часто такой код ошибки возникает при повышении оборотов двигателя, причем низкое давление может привести к переходу в аварийный режим работы силового агрегата, когда невозможно будет увеличить обороты коленвала больше 3000 об/мин.

Код ошибки p0087 всего лишь указывает систему двигателя, в которой произошел сбой, а также указывает на то, что именно произошло в этой системе, а вот какая из составляющих ее стала причиной низкого давления, придется уже выявлять самому водителю или специалистам СТО.
При появлении данной ошибки, проблемы в работе могут возникнуть как с механической частью данной системы, так и с электрической.

Диагностика системы

Итак, электронный блок вывел на дисплей код «p0087». Сначала нужно определить, с каким из элементов возникли проблемы.

Проводка

Первым, что можно сделать – проверить соединения проводки, подходящей к элементам топливной системы. Возможно, что какой-то из проводов окислился или оборвался.

Если с проводкой все нормально, а зачистка клемм к результатам не привела, следует проверить один за одним все элементы топливной системы.

Топливный насос

Сначала производится проверка состояния топливного насоса. Одной из причин появления такой неисправности является сильное засорение топливного фильтра, из-за чего насос не способен обеспечить должную производительность.

На СТО топливный насос могут проверить при помощи манометра, какое он давление создает.

Топливные магистрали

Если насос подозрений не вызывает, следующими проверяются топливные магистрали на наличие подтеков.
Проверяются как магистрали, так и штуцера, которыми они подсоединяются к элементам системы.
Во время этой проверки стоит поинтересоваться состоянием топливного фильтра тонкой очистки.
После проверки магистралей диагностируют состояние датчика и клапана давления, установленные на рампе.

ТНВД

На дизельных авто следующим проверяется топливный насос высокого давления (ТНВД), а у инжекторных бензиновых автомобилей бензонасос высокого давления.

В бензиновых автомобилях с системами FSI, GDI и ряде других (все, что с непосредственным впрыском) оснащаются двумя насосами — небольшого давления (тот который размещается в баке), а также насосом высокого давления (размещается возле ГБЦ, поскольку привод у него от распредвала). В тексте выше речь идет про бензиновый насос высокого давления, который находится возле распредвала.

Но эту проверку выполнить самому невозможно, поскольку продиагностировать его можно только на специальном стенде.
Также читайте про то как делать ремонт топливного насоса автомобиля.

Форсунки

Последними проверяются форсунки. Они могут не удерживать топливо, и оно постоянно будет поступать в цилиндры, при этом нужное давление топлива удерживаться не будет.

Но топливные форсунки тоже проверяются на специальном стенде.
Таким способом можно выявить элемент, который стал причиной появления такой неисправности.

Распространенные причины ошибки p0087 у разных типов автомобилей

Это описана полная проверка топливной системы для выявления причины появления кода ошибки p0087. Однако не всегда требуется полная проверка системы.

У каждой автомобильной марки, будь то Форд, Ситроен, Ауди или Пежо, в топливной системе есть слабые места, особенно это касается дизелей и инжекторов с непосредственным впрыском.
Одним из самых слабых мест является ТНВД, а также его привод, в частности, толкатель, и большинство случаев возникновения падения давления в рампе связано с этим узлом.
У авто, не оснащенных такой топливной системой, виной появления кода p0087 часто является датчик давления топлива в рампе, а также проводка, идущая к нему.

Устранение кода ошибки путем замены толкателя

Дальше рассмотрим, что нужно делать, чтобы устранить ошибку p0087 на примере автомобиля Ауди А4, с инжекторной системой с непосредственным впрыском.
У этих автомобилей зачастую падение давления связано с толкателем ТНВД расположенного возле распредвала который, в свою очередь, воздействует на толкатель насоса высокого давления с помощью кулачка.
Перед началом работ все же стоит сначала проверить состояние проводки, магистралей и фильтров.
Если с ними все в порядке, можно приступать к проверке состояния толкателя и его замене.
Для выполнения работ потребуется:

Новый толкатель;
Уплотнительное кольцо;
Набор ключей;
Ветоши.

Перед выполнением работ нужно сбросить давление в топливной системе. Выполняется сброс путем отключения топливного насоса, установленного в баке.

У Ауди А4 этот насос включается в работу сразу после открывания двери.
Чтобы отключить насос достаточно вытянуть предохранитель с номером 28.
После вытаскивания предохранителя авто заводится, чтобы выкачать имеющееся топливо в системе, тем самым сбросив давление.
Далее можно приступать к разборке.

Вначале нужно демонтировать все элементы, которые мешают доступу к ТНВД. Затем от ТНВД отключаются провода, идущие к этому насосу.

Следующим этапом будет отсоединение топливных магистралей, подходящих к насосу.
Перед откручиванием магистралей под них желательно положить ветоши, поскольку топливо в них все же имеется.

Далее уже откручивается сам ТНВД. После этого насос нужно оттянуть от головки блока и извлечь толкатель со своего посадочного места.

Перед установкой нового толкателя, если есть возможность, следует оценить состояние шейки распредвала, которая взаимодействует с этим толкателем (кулачек). Если на ней имеются следы сильной выработки, менять придется и его.

Если распредвал в норме, устанавливается новый толкатель, перед установкой ТНВД на место, меняется уплотнительное кольцо.
Далее уже все собирается обратно.

После сборки производится закачка топлива в систему. Если замена не помогла, возможен выход из строя клапана регулятора давления в системе.

Но поскольку этот клапан установлен в самом ТНВД, поменять его быстро не получится, и менять придется узел целиком.

p0087 ошибка Форд Фокус 3

Первое, что нужно сделать, это проверить давление, которое выдает насос, находящийся в топливном баке. Оно должно быть стабильным на уровне 5-6 бар. Это не сложно проверить подключившись к ЭБУ. Если давление ниже нормы проверьте фильтр насоса и патрубки на забитость или замените узел целиком.

Далее смотрим датчик, расположенный в рейке высокого давления. Если он неисправный, то в рейке может быть штатное давление (20 бар), а на ЭБУ будут поступать другие показатели, которые не совпадают с нормативными, что и вызовет ошибку.

И наоборот, при исправном датчике в самой рейке может быть давление меньше 20 бар, к примеру, 5 или 6. Это может быть вызвано рядом проблем, указанных ниже.

Если замена датчика в рейке не помогла, то снимите насос высокого давления и визуальным осмотром проверьте его состояние. Наличие явных дефектов, сильных износов скользящих пар говорит о том, что узел пора менять.

Если все в норме, то обратите внимание на пружину насоса.

Она должна стоять жестко и тяжело сжиматься тисками (про руки и плоскогубцы речь вообще не идет). Ее размер в разжатом положении должен быть 22 мм. Если меньше, к примеру, 16 мм, то замените узел целиком.

Чтобы проверить выполняет ли пружина свои функции снимите ТНВД, включите передачу и прокатите машину (поддомкратьте переднее колесо и проверните его) до тех пор, пока кулачек на распредвале не встанет в максимальное положение к месту расположения насоса.

Поставьте насос на штатное место, если он не усаживается, то все в норме, если наоборот свободно становиться, значит пружина укорочена и плунжер не достает до стакана тем самым не создается нужное давление в системе. На это реагирует датчик что и приводит к ошибке p0087.

Вывод

В общем, появление на дисплее кода p0087 – вещь неприятная, поскольку сказывается она на работе автомобиля. Но устранить ее вполне возможно. Достаточно вначале определить, какой из элементов барахлит.

Вполне возможно, что виной этой неисправности может быть всего лишь отошедший провод от одного из датчиков, сильное загрязнение топливного фильтра или износ приводного элемента.

Давление в топливной системе с распределенным впрыском: полная проверка и вердикт

Полезность проверки давления в топливной системе сложно недооценить. Ведь по манометру мы можем судить о состоянии как ведущих элементов (бензонасос и регулятор давления топлива), так и копеечных расходников, как-то фильтры тонкой и грубой очистки.

При желании в фокус диагностики можно включить форсунки и отдельные участки топливопровода.

Измерения, необходимо признать, серьезные – без специальной аппаратуры и технических знаний не обойтись! Чем, как и где мерить давление в топливосистеме – рассказывают эксперты Autobann.su.

Чем мерить?

Безусловно, специальный набор со штуцерами, шлангочками и манометром – идеальный выбор. Но, если такового в наличии нет, то комплект можно собрать из подручных средств.

Центральное звено измерительной аппаратуры – манометр. Во время измерений максимальное давление будет колебаться в пределах 6 атмосфер, поэтому прибор должен быть рассчитан минимум на 7-8 атмосфер. Что же касается градуировки шкалы, то удобнее, чтобы она была именно в атмосферах.

Ценный практический совет – использовать манометр для измерения давления в шинах: шкала удобна, а условный проход трубки составляет 8 мм. Стоит отметить, что газовый манометр также подходит для подобных целей. Впрочем, диаметр выходного штуцера у него, как правило, больше. Например, для прибора на 1,0 МПа эта величина составляет уже 9 мм.

Внимание! 0,1 МПа – это примерно 1 атмосфера.

Как проверить топливную систему в домашних условиях?

Давление в топливной рампе

Отыскав под капотом трубку, распределяющую бензин по форсункам, нащупываем на ней пластмассовый колпачок. Его размеры и фактура практически идентичны тем, что на колесах.

Под этой заглушкой находится привычный нам золотник.

Узел необходим для того, чтобы стравливать избыточное давление из топливной магистрали после недавней остановки двигателя, например, при замене фильтра тонкой очистки.

Системы с полноценной «обраткой» и без нее выдают различные цифры на манометре. Для начала рассмотрим диагностику топливосистемы с обратной магистралью:

После пуска мотора давление в топливной рампе должно быть 2,5-2,7 атмосфер.
При перегазовке напор должен увеличиваться до 3 атмосфер.

У систем с РДТ, расположенным в корпусе насоса, цифры должны быть 3,8 и 4 атмосферы соответственно. Кратковременные колебания давления в пределах 0,2 атмосфер свидетельствуют о засорении фильтра грубой очистки (приемная сетка бензонасоса).

Причиной этого является посредственная забота АЗС о сберегающих емкостях, наблюдаемая, как правило, у аутсайдеров рейтинга заправок по качеству бензина.

Регулятор давления топлива – исправен ли он?

Продолжая осмотр топливной системы, стоит проверить регулятор давления топлива, деталь, обеспечивающую постоянство напора бензина в магистрали. На топливосистемах с «обраткой» этот элемент расположен в топливной рампе, а шланг, идущий от него, как раз-таки именуется обратной магистралью.

Проверка бензонасоса

6 атмосфер и более выдает новый и полностью исправный насос.
5 атм. свидетельствует о внушительном износе нагнетающего агрегата, но эксплуатацию можно временно продолжить.
4 атмосферы и менее – насосная станция неисправна или забит фильтр тонкой очистки. По этой причине работа мотора подобна детонации двигателя на всех оборотах.

Когда РДТ установлен в корпусе бензонасоса, проверку необходимо проводить прямо на выходе из нагнетателя: откидываем фишку топливопровода, идущего на фильтр тонкой очистки, подсоединяем манометр к насосу, включаем зажигание и снимаем показания с прибора. Сопоставлять необходимо с теми же цифрами: 6 атм. – отлично, 5 атм. – замена. Еще один индикатор исправности бензонасоса и чистоты фильтрующего элемента тонкой очистки – заметно подпрыгивающее давление в рампе при заглушенном регуляторе давления топлива.

Диагностика фильтра тонкой очистки

Здравый разум подсказывает, чтобы проверить промежуточный элемент топливной магистрали, необходимо замерить давление до него и после него. По такому принципу проверяется топливопровод на предмет засоренности и повреждений, фильтр тонкой очистки и форсунки.

Внимание! Топливный насос и фильтр тонкой очистки проверяются только в режиме «зажигание».

А что же форсунки?

В заключение хотелось бы отметить, что давление в рампе 2,5-2,7 атм. и 5-6 атм. на выходе из насоса диагностируются в разных условиях: на заведенном двигателе и в режиме зажигания соответственно.

Код ошибки P0088 – слишком высокое давление в топливной рампе или системе

Код ошибки P0088 звучит как «слишком высокое давление в топливной рампе или системе». Часто, в программах, работающих со сканером OBD-2, название может иметь английское написание «Fuel Rail/System Pressure – Too High».

Техническое описание и расшифровка ошибки P0088

Код P0088 означает, что модуль управления трансмиссией (PCM) обнаружил давление в топливной рампе которое превышает максимальные характеристики. Эта ошибка также относится и к входному напряжению датчика давления топлива.

Некоторые автомобили оснащены системой безвозвратной подачи топлива, у них топливный насос имеет широтно-импульсную модуляцию. Модуль управления может изменять скорость насоса для подачи топлива в рампу. Регулятор, возвращающий топливо обратно в бак в них отсутствует. Датчик давления в топливной рампе устанавливается трехпроводной, пьезоэлектрический.

Существует еще одна конструкция датчика давления в топливной рампе, в которой учитывается разрежение на впуске. Вместо прямого контроля давления в топливной рампе, датчик контролирует степень разрежения во впускном коллекторе. При этом сопротивление датчика изменяется, а PCM получает сигнал входного напряжения.

На датчике давления в топливной рампе еще одного типа, регулятор давления топлива встроен. Он не влияет на регулирование давления топлива, но он может регулироваться электроникой. Даже если регулятор и датчик интегрированы, регулятор также может работать под вакуумом.

Напряжение датчика давления в топливной рампе принимается PCM, который регулирует напряжение топливного насоса. Это делается для достижения желаемой величины давления в топливной рампе, что способствует более эффективному расходу топлива.

Если давление в топливной рампе выше, чем величина, запрограммированная в PCM, то код ошибки P0088 будет сохранен. После чего, на панели приборов загорится индикатор неисправности, который сигнализирует о проблеме.

Симптомы неисправности

Основным симптомом появления ошибки P0088 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память как неисправность).
Также могут присутствовать другие связанные коды неисправностей, например пропусков зажигания двигателя и управления холостым ходом.
Плохой запуск, особенно при холодном двигателе.
Плавающие обороты, а также попытки заглохнуть на холостом ходу.
Повышенный расход топлива.
Снижение мощности двигателя.
Черный дым из выхлопной трубы.

Код P0088 является довольно серьезным, его рекомендуется устранить как можно скорее. Поскольку высокое давление топлива может привести к широкому спектру проблем с управляемостью и вызвать внутреннее повреждение двигателя.

Причины возникновения ошибки

Код P0088 может означать, что произошла одна или несколько следующих проблем:

Неисправен регулятор давления топлива.
Засоренный топливный фильтр или сетка.
Топливный насос может быть поврежден.
Неисправный модуль привода топливного насоса.
Короткое замыкание, разрыв проводки или разъемов в жгуте проводов, идущих к датчику давления в топливной рампе.
Поврежден топливопровод.
Неправильные показания датчика давления в топливной рампе (FRP).
Иногда причиной является неисправный модуль PCM.

Как устранить или сбросить код неисправности P0088

Некоторые предлагаемые шаги для устранения неполадок и исправления кода ошибки P0088:

Подключите сканер к диагностическому порту автомобиля для получения сохраненных кодов.
Очистите коды ошибок с памяти и проведите тест-драйв автомобиля, чтобы выяснить, появляется ли код P0088 снова.
Осмотрите топливный бак, включая топливопроводы. Отремонтируйте или замените, если вы обнаружите какие-либо дефекты.
Заменить топливный фильтр.
Отсоедините топливный насос и проверьте его состояние. При необходимости замените его.
Проверьте и при необходимости замените датчик давления в топливной рампе (FRP).

Диагностика и решение проблем

Если автомобиль оборудован штуцером для проверки давления топлива на топливной рампе или трубопроводе, проверьте давление топлива с помощью механического манометра. Чтобы определить, соответствует ли оно техническим характеристикам. Именно эти действия необходимо выполнять первыми, при ошибке P0088.

Давление топлива также следует проверять под нагрузкой при включенной передаче или во время разгона. Если давление топлива ниже нормы, визуально осмотрите все топливопроводы, идущие обратно в бак. Визуально осмотрите, нет ли проблем или повреждений, таких как изогнутый топливопровод.

Топливный фильтр может быть забит, если его не меняли в течение длительного времени. Также топливный фильтр в баке может быть заблокирован или забит. Стоит проверить, нет ли повреждений топливного бака, из-за которых дно может прижаться к крышке на впуске топливного насоса.

Транспортные средства, оборудованные модулем привода топливного насоса, обычно работают с входным сигналом PWM (широтно-импульсной модуляцией) от PCM / ECM. И выходным сигналом PWM для топливного насоса. Другими словами, они работают в рабочем цикле, который представляет собой напряжение на / время выключения. А не постоянное напряжение для регулирования скорости насоса.

Сигнал PWM можно проверить в модуле драйвера, используя схему подключения. Рабочий цикл должен меняться в зависимости от потребности топливного насоса, заданной блоком PCM / ECM.

Некоторые автомобили, такие как Ford, удваивают выходную мощность рабочего цикла, поэтому 30% входной мощности приведет к 60% выходной мощности для топливного насоса. Рабочий цикл топливного насоса должен отражать это увеличение.

Датчик давления топлива

Датчик давления топлива можно проверить с помощью электрической схемы. Как правило, имеется опорное напряжение питания или провод заземления, который контролируется PCM.

Проблема с проводом питания или заземлением обычно устанавливает другой код. Такой как P0190 – неисправность цепи датчика давления в топливной рампе.

Или P0191 – диапазон / рабочие характеристики цепи датчика давления в топливной рампе.

Чрезмерное сопротивление датчика или проводов может привести к неверным показаниям. Проверьте сопротивление датчика давления, отключив датчик и подключив положительный и отрицательный выводы к разъему датчика. Если сопротивление выше, чем указано в спецификации, замените датчик.

Можно проверить проводку с помощью мультиметра, установленного на Ом. А также отключив датчик и PCM, проверив чрезмерное сопротивление между двумя клеммами жгутов проводов с положительным проводом на одном конце. И отрицательным проводом на другом конце того же провода.

На каких автомобилях чаще встречается данная проблема

Проблема с кодом P0088 может встречаться на различных машинах, но всегда есть статистика, на каких марках эта ошибка присутствует чаще. Вот список некоторых из них:

Audi (Ауди а4, Ауди а6, Ауди q7)
BMW (БМВ 535i)
Chevrolet
Citroen (Ситроен Джампер)
Dodge (Додж Авенджер, Дакота, Дарт, Джорней, Дуранго, Интрепид, Калибр, Караван, Магнум, Неон, Нитро, Рам, Стратус, Чарджер, Челленджер)
Fiat
Ford (Форд Галакси, Мондео, Рейнджер, Транзит, F-150)
Hover
Hyundai (Хендай Гранд Старекс, Н1, Санта фе, Соната, Старекс, ix55)
Infiniti
Isuzu
Jeep (Джип Гранд Чероки)
Kia (Киа Бонго, Карнивал, Мохаве, Сид, Соренто, Спортейдж)
Land Rover (Ленд Ровер Дискавери, Рендж Ровер, Фрилендер)
Mazda
Mercedes (Мерседес Виано, Спринтер, gl350)
Nissan (Ниссан Патрол, Патфайндер)
Opel (Опель Инсигния)
Peugeot (Пежо Боксер)
Renault
Skoda (Шкода Октавия, Суперб)
Toyota
Volkswagen (Фольксваген Каравелла, Крафтер, Пассат, Тигуан, Туарег, Туран, Транспортер)
Volvo (Вольво s80, xc90)
Газель Некст
ПАЗ Вектор, Некст

С кодом неисправности Р0088 иногда можно встретить и другие ошибки. Наиболее часто встречаются следующие: P0087, P0089, P0090, P0091, P0092, P0093, P0094.

Видео

Ford Econoline E-150 Passenger Wagon 5.4 4дв. минивэн, 255 л.с, 4АКПП, 2003 – 2009 г.в. — неисправности регулятора давления топлива

Неисправности регулятора давления топлива двигателя

В процессе эксплуатации бензинового или дизельного двигателя водитель может столкнуться с тем, что при нажатии газа двигатель не набирает обороты. Отметим, что после установки на машину ГБО часто возникает такая

Чаще всего главными симптомами считаются такие, когда двигатель не набирает обороты и не развивает полную мощность, а также глохнет на разных режимах работы.

В списке основных признаков специалисты отмечают: неустойчивую работу на ХХ, агрегат глохнет на холостых; потерю мощности, заметное повышение расхода топлива; замедленные реакции на нажатие педали газа; рывки и провалы во время разгона, в момент перегазовки;

автомобиль не разгоняется, не набирает обороты;

Если машина глохнет на холостом ходу, пропала мощность двигателя, появились провалы, автомобиль дергается во время разгона или в момент переключения передачи, отмечен значительный расход горючего, тогда дело может быть не только в сетке бензонасоса, моторчике или его реле, но и в регуляторе давления топлива.

Получается, давление в топливной рампе при неисправной пружине регулятора давления топлива низкое, в результате чего двигатель работает неустойчиво, снижается мощность мотора, ЭБУ не способен правильно корректировать состав смеси для различных режимов работы и т.п.

Также стоит отметить, что возможно и снижение пропускной способности, а также закупорка РДТ. При такой неисправности двигатель глохнет независимо от режима работы ДВС. Если регулятор сильно забит, тогда давление в системе растет и горючее начинает выливаться через уплотнительные элементы в местах соединений.

Дело в том, что производители автомобилей всегда учитывают вероятность снижения производительности насоса и форсунок. Для решения задачи бензонасос всегда качает топливо «с запасом». Если слив в возвратную магистраль по каким-либо причинам затруднен, тогда избытку горючего не удается вернуться в топливный бак, давление в результате растет.

Добавим, что к наиболее частым причинам выхода регулятора из строя, в результате чего проявляются признаки неисправности регулятора давления топлива на дизеле или бензиновом авто, также относят износ самих материалов внутри устройства, то есть клапан со временем просто отрабатывает свой ресурс.

На срок службы и состояние регулятора влияет качество топлива и содержание различных примесей в нем, длительный простой транспортного средства без запуска двигателя и т.д.

Проверка и замена регулятора давления топлива

Дело в том, что замена отдельных частей, попытки очистки и другие манипуляции часто не позволяют вернуть устройству должную работоспособность.

Если учесть, что цена регулятора давления топлива является вполне доступной, тогда любые попытки ремонта можно считать нецелесообразными.

Для самостоятельной проверки регулятора своими руками можно воспользоваться одним из доступных способов. Наиболее простым и достаточно эффективным считается решение проверить давление в топливной системе при помощи манометра (подойдет шинный манометр).

Чтобы замерить давления регулятора на холостом ходу, манометр подключается между топливным шлангом и штуцером, параллельно отсоединяется вакуумный шланг. Замеры должны показать изменение давления в системе в определенном диапазоне. Давление горючего должно увеличиваться, находясь в рамках от 0.3 — 0.7 Бар.

Если такого не произошло, тогда для начала можно попробовать осуществить замену вакуумного шланга, после чего повторить замеры. Чтобы проверить давление топлива на торцевой части рампы понадобится выполнить отворачивание пробки штуцера. В указанной пробке также имеется специальное кольцо для уплотнения.

Указанное кольцо следует проверить на целостность, элемент должен оставаться эластичным. Если есть дефекты, тогда кольцо или всю пробку сразу также нужно поменять. После осмотра кольца можно вывернуть зонтик из штуцера. Многие водители для отворачивания пользуются металлическим колесным колпачком вентиля.

Теперь шланг и подключенный к нему манометр нужно соединить со штуцером, после чего конструкция закрепляется дополнительно при помощи хомутов. Далее мотор можно запустить и произвести замеры. В норме показатели должны составлять около 2.9-3.3 кгс на см2. После можно отсоединить шланг от РДТ, наблюдая за показаниями манометра.

Показатель давления должен увеличиться от 20 до 70 кПа. В том случае, если регулятор давления топлива по-прежнему выдает низкий или нулевой показатель, тогда можно задуматься о замене устройства. Поменять РДТ не является сложной задачей, то есть замену можно выполнить самому в условиях гаража. В начале процедуры нужно «стравить» давление в системе питания двигателя.

Для решения задачи необходимо открутить гайку, при помощи которой крепится топливная трубка. Теперь можно открутить пару болтов, которыми регулятор обычно прикреплен к топливной рейке на большинстве инжекторных авто.

Следующим шагом становится аккуратное извлечение штуцера регулятора из отверстия в топливной рейке и его окончательный демонтаж (топливную трубку нужно заранее полностью отсоединить). Завершающим этапом становится установка нового или заведомо исправного элемента в рампу, после чего осуществляется проверка работоспособности описанным выше способом при помощи манометра. Напоследок добавим, что также рекомендуется дополнительно смазывать бензином уплотнительные кольца перед установкой нового РДТ или в случае замены указанных колец.

Технические характеристики

Технические характеристики Ford Econoline E-150 Passenger Wagon 5.4 / Форд Эколайн в кузове 4 дв. минивэн с двигателем 255 л.с, 4АКПП, выпускавшихся c 2003 г. по 2009 г.

Основные данные

Двигатель

Объем двигателя, куб. см.: 5408
Достигается при об. в мин.: 4500
Крутящий момент, Нм/об. в мин.: 474 / 2500
Расход топлива (в городе), л. на 100 км.: 17
Расход топлива (за городом), л. на 100 км.: 13
Компоновка двигателя: спереди, продольно
Система питания: распределенный впрыск топлива

Привод

Коробка передач

Подвеска

Тормоза

Габариты

Колея колес спереди, мм: 1768
Колея колес сзади, мм: 1709

Прочее

Размер шин: 235/70 R16; 245/75 R16
Объем топливного бака, л: 160

содержание . . 1149 1150 1151 ..

Рабочее давление в топливной системе

Содержание

- Как работает топливная система
- Как проверить?
- Поиск неисправности
- Бортовая диагностика для определения неисправности

Причины для измерения
- Влияние на работу двигателя
Изготовление манометра для проверки своими руками
Как измерить?
Какое должно быть давление в топливной рейке?

Как работает топливная система

Топливо подается в рампу под избыточным давлением (6 атмосфер), которое создает бензонасос. С помощью регулятора давления на форсунке поддерживается постоянный перепад давления, равный 3 атмосферам. При постоянном давлении и линейной характеристике форсунок количество впрыскиваемого топлива определяется длительностью импульса управления форсунками.

Как проверить?

Подключим манометр к топливной рампе. При включенном бензонасосе и неработающем двигателе давление должно составлять 2,8—3,2 атмосферы. Если двигатель работает на холостом ходу, давление должно снизиться до 2,2—2,5 атмосферы. При перегазовках стрелка манометра должна отклоняться в зону 2,8—3,2 атмосферы.

Теперь проверим работу форсунок. На неработающем двигателе создадим необходимое давление в рампе (2,8—3,2 атмосферы), после чего с помощью диагностического оборудования подадим серию тестовых импульсов на первую форсунку, контролируя изменение давления. Вышеописанную процедуру необходимо провести для всех форсунок. Перепад давления во всех случаях должен быть одинаков. Если результаты проверки давления топлива соответствуют вышеописанным – система подачи топлива исправна.

Что будет происходить, если давление топлива в рампе окажется пониженным (менее 2 атм.) или повышенным (более 4 атм.)? Количество впрыскиваемого топлива изменится пропорционально отклонению давления от нормы. Другими словами, произойдет обеднение или обогащение топливовоздушной смеси.

Особенно болезненным оно будет в системах управления двигателем без обратной связи по датчику кислорода, так как контроллер не знает о неисправности и продолжает рассчитывать топливоподачу для нормального значения давления топлива. В системах управления с датчиком кислорода контроллер может компенсировать изменение состава топливовоздушной смеси, но только в разумных пределах.

Поиск неисправности

Вспомним состав системы топливоподачи. В нее входят: топливный бак с установленным погружным бензонасосом, топливный фильтр, топливопроводы (подающая и сливная магистрали), рампа форсунок и регулятор давления. Неисправность любого компонента может стать причиной неверного давления топлива. Попробуем перечислить часто встречающиеся неисправности для каждого компонента.

Бензобак. Через специальные трубопроводы бензобак сообщается с атмосферой, что предотвращает его деформацию (сплющивание). Если связь с атмосферой нарушена, внутри бензобака создается разрежение. В этом случае давление в топливной рампе может быть пониженным.

Бензонасос. Неисправностей бывает несколько:

бензонасос не развивает нужного давления, как следствие — пониженное давление топлива;
обратный клапан бензонасоса не держит давление, как следствие — быстрое падение давления после выключения зажигания;
загрязнение сеточки-фильтра бензонасоса, как следствие — пониженная производительность насоса, сказывающаяся в динамических режимах работы двигателя.

Что такое бензонасос. Принцип работы

Топливопроводы могут быть пережаты. Если это случилось с подающей магистралью, то давление топлива будет пониженным, если со сливной магистралью — повышенным. Кроме того, к снижению пропускной способности топливных магистралей может приводить использование некачественного бензина с повышенным содержанием смол.

Регулятор давления топлива. Встречаются регуляторы с подклинившей диафрагмой в открытом или закрытом положении. В первом случае давление топлива в системе будет пониженным, во втором — повышенным.

Форсунки. Характерны следующие виды неисправностей:

Не открывается, как следствие — обедненная топливовоздушная смесь;
Постоянно открыта, как следствие — обогащенная топливовоздушная смесь;
Форсунка работает, но ее характеристика «уплыла», как следствие — некорректная топливовоздушная смесь.

Бортовая диагностика для определения неисправности

Неисправность топливной системы приводит к отклонению давления в топливной рампе. Вследствие этого количество топлива, подаваемого в цилиндры, отличается от рассчитанного, происходит обеднение или обогащение топливовоздушной смеси. В системах управления двигателем с датчиком кислорода контроллер следит за текущим составом топливовоздушной смеси.

При значительном отклонении топливовоздушной смеси от желаемого значения контроллер воспринимает это состояние как неисправность, и в памяти контроллера фиксируется один из двух кодов неисправностей:

P0171 — система топливоподачи слишком бедная;
Р0172 — система топливоподачи слишком богатая.

Повышенное или пониженное давление в топливной рампе — одна из причин, по которым в памяти контроллера могут быть зафиксированы коды Р0171, Р0172. Причиной значительного обеднения или обогащения топливовоздушной смеси могут быть неисправные датчики массового расхода воздуха, датчики кислорода, форсунки. К переобеднению топливовоздушной смеси приводят подсосы воздуха.

Давление топлива в рампе напрямую влияет на количество подаваемого в цилиндры топлива. Поэтому отклонение от номинальных значений приведет к переобогащению либо переобеднению топливовоздушной смеси. Из статьи вы узнаете, как самостоятельно изготовить прибор и измерить давление в топливной рейке инжекторного двигателя. Полученные значения позволят оценить производительность бензонасоса, исправность РДТ.

Причины для измерения

После простоя двигатель для запуска нужно долго вращать стартером. Явный признак того, что при прокрутке в рампе слишком низкое давление топлива.
Двигатель не запускается, но бензонасос в баке включается. Причина может быть в падении производительности насоса, вследствие чего в рампе не создается достаточное давление для запуска двигателя.
Автомобиль троит на холостом ходу по причине слишком богатой либо бедной смеси. В таком случае, скорее всего, на приборной панели загорится Check Engine.

В процессе диагностики не стоит делать поспешных выводов, так как слишком бедная или богатая смесь может быть вызвана неисправностью форсунок, ДМРВ, ДТОЖ, РХХ, лямбда-зонда либо подсосом воздуха во впускной коллектор/выхлопную систему.

Двигатель не развивает обороты, глохнет при резком нажатии на газ, автомобиль дергается при разгоне.
После прогрева автомобиль теряет мощность, глохнет. Скорее всего, отклонение в топливной системе от номинальных значений связано с перегревом бензонасоса.

Влияние на работу двигателя

Чтобы понять цель измерения давления топлива в рампе, достаточно знать принцип дозирования порции топлива на двигателях с инжекторной системой впрыска. Количество бензина, подающегося в цилиндры, регулируется продолжительность открытия форсунок. Время открытия рассчитывается ЭБУ исходя из значений в каждой режимной точке двигателя (нагрузка, количество поступившего воздуха и прочие параметры).

Соответственно, если давление в топливной рампе будет в два раза ниже необходимого, то за равное время открытия форсунок в цилиндры попадет в два раза меньше топлива.

Топливная рампа представляет собой лишь накопитель бензина. Поэтому измерение давления в первую очередь используется при диагностике бензонасоса и проверке регулятора давления топлива. РДТ предназначен для поддержания постоянного давления в рампе. Он может быть установлен в баке (система питания без обратки) либо вмонтирован в топливную рампу (излишки бензина поступают в бак через шланг обратного слива).

Изготовление манометра для проверки своими руками

Устройство прибора для измерения давления в топливной системе:

механический манометр с измерительной шкалы до 6 кгс/см2. Для экспресс-измерений подойдет даже манометр для проверки давления в шинах;
шланг с подходящим внутренним диаметром и переходники для соединения шлангов и подключения к штуцерам топливных магистралей. Необходимые детали можно купить в магазинах с комплектующими для холодильного оборудования. Учтите, что в конструкции топливных магистралей современных авто используются специфические быстросъемные фиксаторы.

Тип прибора для измерения будет зависеть от особенностей устройства топливной магистрали конкретного автомобиля. К примеру, в топливную рампу (система питания с обраткой) на автомобилях ВАЗ штатно вмонтирован штуцер, через который можно произвести измерение. Чтобы проверить давление в топливной рампе, достаточно выкрутить золотник, а шланг, подключенный к манометру, закрепить на штуцере с помощью хомута и ФУМ-ленты.

В продаже можно найти готовые наборы для измерения давления топлива в рампе. В комплекте с манометром будет набор фитингов для подключения к наиболее распространенным типам систем подачи топлива. Перед покупкой прибора обязательно уточните наличие в комплекте переходника, подходящего для измерения давление в рейке вашего автомобиля.

Как измерить?

Сбросьте остаточное давление в топливной магистрали. Вытащите предохранитель бензонасоса, запустите двигатель и дождитесь, когда он заглохнет. Если этого не сделать, в момент отсоединения штатных шлангов бензин разбрызгается по моторному отсеку. Чтобы не повышать уровень пожароопасности, укройте место отсоединения шланга ветошью, которая впитает бензин.
Подключите прибор для измерения давления в разрыв штатной магистрали.
Включите зажигание. Стрелка манометра должна стремительно подняться и остановиться в диапазоне 2,8-4 Атм.
Выключите зажигание. Если после выключения давления сразу же падает, неисправен РДТ либо клапан обратного слива топлива бензонасоса.
Запустите двигатель. Давление в рейке должно поддерживаться на заданном уровне во всех режимах работы мотора. Если автомобиль дергается, теряет мощность, троит и глохнет на горячую, перед измерением дайте двигателю прогреться. Если в момент проявления симптомов наблюдается падение давления, значит, причина действительно в системе питания.

Какое должно быть давление в топливной рейке?

В отличие от ДВС цикла Дизеля с системой впрыск Common Rail, в топливной рампе бензинового двигателя с распределительным впрыском на клапаны давление редко превышает 5 Атм. Исправный топливный насос способен выдать до 7 Атм., но РДТ будет сбрасывать излишек бензина обратно в бак.

Не существует единого нормального значения давления, подходящего для всех видов систем питания. Поэтому перед проверкой стоит обязательно обратиться к руководству по ремонту и эксплуатации вашего авто.

О чем может свидетельствовать слишком низкое давление топлива в рейке?

Необходима замена бензонасоса. На автомобилях ВАЗ с системой питания без обратки есть возможность измерить давление до РДТ. Поэтому при проверке можно исключить вероятность неисправности регулятора. Также насос можно проверить после снятия. Достаточно подключить прибор к выходному штуцеру, поместить корпус в резервуар с бензином, после чего подать на насос питание от АКБ.
Засоренный фильтр тонкой очистки топлива либо сеточка бензоприемника в баке. В зимнее время существует риск замерзания воды в топливном баке. Из-за снижения пропускной способности фильтрующего элемента после включения зажигания давление будет нарастать медленно. В некоторых вариантах конструкции невозможно отдельно заменить топливный фильтр грубой очистки, поэтому придется менять модуль бензонасоса в сборе.

Если после выключения зажигания стрелка манометра начинает быстро опускаться, система негерметична. Чаще всего причина в неисправном регуляторе давления, который после остановки двигателя должен предотвращать быстрый слив бензина в бак. Также к быстрому падению приводят негерметичные форсунки, которые начинают перепускать топливо в цилиндры, и неисправный клапан обратного слива топлива бензонасоса.

Давление топлива – один из самых важных с точки зрения диагностики параметров двигателя. От него зависит состав смеси, а следовательно, и поведение автомобиля в различных режимах. Попробуем свести в систему методы диагностики по давлению топлива.
Естественно, для работы потребуется топливный манометр. Лучше всего приобрести прибор с крупной удобочитаемой шкалой, предел измерения – 5 – 6 кгс/см 2 . Например, такой, как на фото. Использование манометров с пределом до 10 – 12 кгс/см 2 , применяемых при диагностике иномарок, вряд ли целесообразно из-за относительной неточности в диапазоне 2 – 3 кгс/см 2 .
Итак, подключаем манометр и диагностический сканер.

1 . Первым делом оцениваем работу регулятора давления. Для этого на неработающем двигателе включаем насос. Манометр должен показать 3 . 0 +/- 0 . 2 кгс/см 2 . Если давление ниже 2 . 8 кгс/см 2 , лучше поменять РДТ, потому что на мощностных режимах машина будет туповата. Окончательный приговор РДТ выносим только после следующего пункта.

2 . Далее проверяем давление нулевой подачи. Название параметра говорит само за себя – это давление, развиваемое насосом, как говорят, «на пробку», то есть топливо при этом не подается. Косвенно этот параметр говорит об остаточном ресурсе насоса, при износе он постепенно уменьшается.

Итак, берем круглогубцы и пережимаем «обратку». Сделать это нужно достаточно резко. Стрелка манометра должна буквально метнуться к предельному значению. Если она поднимается медленно, то, возможно, забит топливный фильтр или сетка бензоприемника. Само же предельное значение говорит о многом. Если насос новый, оно достигнет 5 – 6 кгс/см 2 , а на насосах производства Чехии – до 7 кгс/см 2 . В любом случае, если давление превысило 5 кгс/см 2 , то насос обладает достаточным ресурсом. В мануалах приводятся различные значения давления нулевой подачи, при которых насос якобы требует замены. Но на практике, если насос «на пробку» давит хотя бы 4 кгс/см 2 , ему еще ездить и ездить. Реально клиенты жалуются на тупизну автомобиля, когда этот параметр уже не дотягивает до трех «очков».

3 . Выключаем насос. Давление должно упасть примерно на 0 . 7 кгс/см 2 и остаться на этом
уровне. Если сразу падает на ноль, то либо неисправен обратный клапан насоса, либо РДТ. Этот дефект, конечно, не смертелен, и часто устраняется кратковременным пережатием «обратки». Если выяснится, что «виноват» РДТ, его можно заменить, но менять из-за обратного клапана бензонасос не представляется целесообразным, во всяком случае, по мнению клиентов.

4 . Заводим двигатель. Внимательно следим за стрелкой манометра. Вот здесь-то и пригодится крупная шкала. Стрелка может слегка дрожать, это следствие больших пульсаций абсолютного давления (давления во впускном ресивере). Эти пульсации – тема отдельного разговора, пока что забудем о них. Но если стрелка не дрожит, а «гуляет», причем в достаточно широких пределах (до 0 . 3 кгс/см 2 ), то наверняка забита сеточка бензоприемника. Например, так на фото. (прим. от Sим – это еще не самый экстремальный вариант – более «крутые» случаи смотрите ЗДЕСЬ)

5 . На заведенном двигателе давление будет около 2 . 3 кгс/см 2 . Если снять с РДТ вакуумный шланг, резко поднимется до 3 кгс/см 2 (либо до того значения, которое получили в п. 1 ). Надеваем шланг обратно. Плавно поднимаем обороты примерно до 3000 . Если при этом давление будет постепенно падать, то это еще один признак «мертвого» насоса.

6 . Можно еще проверить производительность, открутив подающий топливопровод и подав питание на бензонасос. За минуту должно набежать около 1 . 5 литра. Честно говоря, за всю свою практику никогда этого не делал, как-то обходился показаниями манометра.

7 . Самый экстремальный вариант – давление около 1 «очка» и неровный звук работы насоса. Причина – нет бензина в баке. Не смешно. Раз в месяц регулярно отправляю машины на заправку.

Вот и вся нехитрая наука. Если бензобак пришлось-таки разбирать, есть смысл заглянуть в него с фонариком. На дне обнаружится вода, лохмотья грязи, песок и прочие лишние субстанции. Их нужно удалить грушей. А лучше, если есть, вакуумной установкой для замены масла. Раз уж вспомнили о баке – еще один совет. Чтобы зимой бензобак не превращался в лепешку, просверлите его крышку с обратной стороны. Метод тупой и не всеми специалистами признаваемый, но радикально действенный. Удачи!

©chiptuner.ru

Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно справочно – информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями, описанными в части 2 на стр. 437 Гражданского Кодекса Российской Федерации.

Какое должно быть давление в рампе? – Двигатель и трансмиссия

2сказали спасибо

Топ
Все
Эта страница

1 сообщение от KYM
1 сообщение от wladislaw1976

27.11.2010, 15:55 #1

Какое должно быть давление в рампе?
Машина нексия 98 год, 8 клап. с трамблером.
Какое давление должно быть давление в рампе. И есть ли зависимость давления от степени открытия дросселя?
Т.е. должно ли например увеличиватся давление при резком открытии дросселя?
27.11.2010, 20:31 #2

Какое должно быть давление в рампе?
2.5 – 2.8 кгс. Зависимость есть. При резком открытии др. заслонки, расход топлива увеличивается. Следовательно давление падает. Тут прикрывает клапан обратки РД и давление опять возрастает.
27.11.2010, 22:20 #3

Какое должно быть давление в рампе?

Сообщение от Infinity SE
Машина нексия 98 год, 8 клап. с трамблером.
Какое давление должно быть давление в рампе. И есть ли зависимость давления от степени открытия дросселя?
Т.е. должно ли например увеличиватся давление при резком открытии дросселя?
Прямое давление должно быть в пределах 5,5-6,5. Манометр подключается непосредственно к подводящему шлангу. Двигатель заглушен. Во время измерения нужно включить реле топливного насоса при помощи клеммы под капотом или просто включить зажигание. Если давление меньше, то насос подлежит замене!!! С таким хилым насосом машина тянуть не будет!
01.12.2010, 00:09 #4

Какое должно быть давление в рампе?
я думаю лучше мерять давление не тупо с насоса на подаче, а рабочее давление в рампе ПРИ РАБОТАЮЩЕМ МОТОРЕ. Так как при проверке как пишет KYM получается измеряется производительность самого насоса, она конечно может быть и нормальная но давление в самой рампе все равно может быть не такое как должно быть. может регулятор заклинил или форсунки подвисают….
Читал что изготоавливают перехдник-тройник и меряют давление на рабочем моторе. это я считаю должно быть более объективно.
Значит я так понимаю давление в рампа на х\х 2.5-2.8 ксм\см2 ? И нет особой разницы при резком открытии дроселя ?
01.12.2010, 00:31 #5

Какое должно быть давление в рампе?
Я воткнул манометр через тройник. Давление 2.8-3.0.
01.12.2010, 23:33 #6

Какое должно быть давление в рампе?
рабочее давление 3-2. 5 при нажатии на газ давление падает потом стабилизируется(падение 0.1-0.2)
02.12.2010, 12:25 #7

Какое должно быть давление в рампе?
Не подскажите где такой манометр продается с тройником?
02.12.2010, 17:50 #8

Какое должно быть давление в рампе?
самостоятельно сделать не очень трудно…покупать универсальный наверное не дешево выйдет.
02. 12.2010, 19:55 #9

Какое должно быть давление в рампе?

Сообщение от wladislaw1976
рабочее давление 3-2.5 при нажатии на газ давление падает потом стабилизируется(падение 0.1-0.2)
Сообщение от BlokNot
Не подскажите где такой манометр продается с тройником?
Я поставил манометр от трактора (показыввающий давление масла). Тройник в екзисте купил пластмассовый за копейки.

Давление и объем топлива

Образование

Во времена механические топливные насосы. Чем быстрее вращался двигатель и чем выше уровень топливные баки упали, больше топлива стало доступно для контуров в карбюратор.

В качестве топлива впрыск взял верх, первые цепи электрического топливного насоса были просто реле и предохранитель на стороне питания и замок зажигания на стороне управления. Контроль превышение давления топлива осуществлялось аналоговым регулятором, настроенным на нагрузки с вакуумным сигналом.

Топливный насос работает при полном напряжении батареи независимо от нагрузки на двигатель. Это не хорошо для жизни любого электрического насоса, и это вызвало значительный шум внутри автомобиль. Также требовалась обратка к топливному баку, которая представляла много трудностей для системы EVAP для обнаружения малых и больших утечек.

Самый ранний попытка увеличить срок службы топливного насоса заключалась в установке ряда балластных резисторов. При изменении нагрузки на двигатель резистор переключался. Это сработало очень похоже на резисторный контроллер двигателя для двигателя вентилятора.

Регулятор на топливной рампе контролировалось не только давление топлива, но и объем, управление подачей топлива с помощью диафрагмы, пружин и вакуума.

Главный сдвиг произошел, когда топливные насосы стали управляться напряжением широтно-импульсного модуля. Топливный насос приводится в действие сигналом, который изменяет мощность для управления скоростью двигателя и давлением, подаваемым в топливную рампу во время рабочего цикла. Рабочий цикл — это измеренный период времени, за который сигнал завершает цикл включения и выключения, выраженный в процентах. На некоторых автомобилях процент можно просмотреть с помощью сканирующего прибора.

Водитель для этих цепей топливного насоса обычно является частью модуля управления двигателем. В качестве Изменяются нагрузки двигателя и топливная коррекция, рабочий цикл увеличивается или уменьшается.

Производители переместили драйвер топливного насоса в модули в задней части автомобиля. Некоторые производители перенесли управление насосом на задний электронный модуль; некоторые переместили его в специальный модуль топливного бака, который также выполняет управление EVAP.

Поскольку управление топливным насосом переместилось в модули, коды для топливных насосов стали более распространенными. Некоторые из наиболее распространенных кодов, которые вы увидите, – это коды цепей топливного насоса. Обычно они указывают на то, что цепь разомкнута или напряжение слишком высокое или низкое, что указывает на короткое замыкание или высокое сопротивление в цепи. Некоторые из этих кодов являются общими, но если модуль отделен от модуля управления двигателем, вы можете иметь дело с кодами, специфичными для производителя.

Модуль который управляет топливным насосом, обычно ищет данные PID от двигателя. Данные PID для давления топлива могут иметь решающее значение при диагностике топливного насоса. и может избавить техников от вытаскивания манометра топлива и различные фитинги для соединения. Кроме того, на некоторых автомобилях устранен контрольный порт на топливной рампе. Но как узнать, что датчик давления топлива Плохо?

Датчик давления топлива обычно имеет три провода и работает от пяти вольт. Как давление топлива увеличивается, сопротивление изменяется. Сенсорные мониторы давление в топливной системе и производительность насоса. Если датчик не получив чистые пять вольт, изменится напряжение на стороне сигнала. На некоторых системы, это может привести к тому, что показания давления будут ниже, чем обычно, и создастся некоторые коды производительности топливного насоса.

Наблюдение за PID давления топлива во время тест-драйва может дать техническим специалистам представление о исправность помпы. Если давление резко падает при ускорении, это может быть признаком неисправности насоса. Давление не должно сильно меняться во время различные нагрузки и обороты двигателя. Это связано с тем, что насос отвечает за обеспечивая правильный объем, в то время как давление остается прежним. Давление топлива для большинства транспортных средств должно оставаться в диапазоне от 5 до 10 фунтов на квадратный дюйм. Но, техники должны сделать обязательно посмотрите в сервисной информации технические характеристики.

Другие данные PID, используемые для регулирования топливного насоса, включают в себя датчики положения двигателя. Дополнительными данными, используемыми для управления насосом, могут быть нагрузка двигателя и топливо. требования. Цель этих датчиков – обеспечить правильное количество давление топлива в топливной форсунке, поэтому, когда топливная форсунка открывается, она стреляет точное количество топлива в цилиндр с правильной формой распыления.

Обнаружение, если есть проблема с давлением топлива, вызванная насосом, который не производит правильное давление и объем можно увидеть в нескольких данных PID, таких как давление топлива и топливная коррекция. Симптомы слабого топливного насоса при вождении могут быть потеря мощности.

Некоторые автомобили записывают давление топлива как часть стоп-кадра, если сохранен код. Это может помочь техническим специалистам отследить прерывистую проблему с топливным насосом.

Поскольку модулю топливного насоса требуется информация для различных датчиков, он обычно обменивается данными по последовательной шине данных. Если модули не обмениваются данными, топливный насос не может адекватно управляться. Ключом к исследованию этих проблем является взаимодействие с различными модулями, чтобы увидеть, какие PID данных присутствуют, а какие отсутствуют.

В этой статье: Топливная система

Давление и объем топлива

Во времена механических топливных насосов требования к топливу для двигателя были простыми. Чем быстрее вращался двигатель и чем ниже уровень топлива в топливных баках, тем больше топлива поступало в контуры карбюратора.

По мере того, как преобладала система впрыска топлива, первые цепи электрического топливного насоса состояли из реле и предохранителей на стороне питания и выключателя зажигания на стороне управления. Управление давлением топлива осуществлялось аналоговым регулятором, который настраивался на нагрузки с помощью вакуумного сигнала.

Топливный насос работал при полном напряжении аккумулятора независимо от нагрузки на двигатель. Это плохо сказывается на сроке службы любого электронасоса и вызывает значительный шум в салоне автомобиля. Также требовалась обратная линия к топливному баку, что создавало много трудностей для системы EVAP при обнаружении малых и больших утечек.

Первой попыткой увеличить срок службы топливного насоса была установка серии балластных резисторов. При изменении нагрузки на двигатель резистор переключался. Он работал во многом как резисторный контроллер двигателя вентилятора.

Регулятор на топливной рампе контролировал не только давление топлива, но и объем, контролируя поток топлива с помощью диафрагмы, пружин и вакуума.

Привод для этих цепей топливного насоса обычно является частью модуля управления двигателем. По мере изменения нагрузки двигателя и топливной коррекции рабочий цикл увеличивается или уменьшается.

Поскольку управление топливным насосом переместилось в модули, коды для топливных насосов стали более распространенными. Некоторые из наиболее распространенных кодов, которые вы увидите, – это коды цепей топливного насоса. Обычно они указывают на обрыв цепи или слишком высокое или низкое напряжение, что указывает на короткое замыкание или высокое сопротивление в цепи. Некоторые из этих кодов являются общими, но если модуль отделен от модуля управления двигателем, вы можете иметь дело с кодами, специфичными для производителя.

Модуль, управляющий топливным насосом, обычно ищет данные PID от двигателя. Данные PID для давления топлива могут иметь решающее значение при диагностике топливного насоса и могут избавить вас от необходимости вытаскивать манометр и различные фитинги для подключения. Кроме того, на некоторых автомобилях отсутствует контрольный порт на топливной рампе. Но как узнать, что датчик давления топлива неисправен?

Датчик давления топлива обычно имеет три провода и работает от пяти вольт. По мере увеличения давления топлива сопротивление изменяется. Датчик контролирует давление в топливной системе и работу насоса. Если датчик не получает чистые пять вольт, напряжение на стороне сигнала изменится. В некоторых системах это может привести к тому, что показания давления будут ниже, чем обычно, и появятся некоторые коды производительности топливного насоса.

Наблюдение за PID-регулятором давления топлива во время тест-драйва может дать вам представление о состоянии насоса. Если давление резко падает при ускорении, это может быть признаком неисправности насоса. Давление не должно сильно меняться при различных нагрузках и оборотах двигателя. Это связано с тем, что насос отвечает за обеспечение правильного объема, в то время как давление остается прежним. Давление топлива для большинства автомобилей должно оставаться в диапазоне 5-10 фунтов на квадратный дюйм. Но, убедитесь, что вы смотрите информацию об обслуживании для спецификаций.

Другие данные PID, используемые для регулирования топливного насоса, включают датчики положения двигателя. Дополнительными данными, используемыми для управления насосом, могут быть нагрузка двигателя и потребность в топливе. Целью этих датчиков является обеспечение правильного давления топлива в топливной форсунке, поэтому, когда топливная форсунка открывается, она впрыскивает точное количество топлива в цилиндр с правильной схемой распыления.

Обнаружение проблемы с давлением топлива, вызванной насосом, который не обеспечивает правильное давление и объем, можно увидеть в нескольких данных PID, таких как давление топлива и топливная коррекция. Признаками управляемости слабого топливного насоса может быть потеря мощности.

Некоторые автомобили записывают давление топлива как часть стоп-кадра, если сохранен код. Это может помочь вам отследить прерывистую проблему с топливным насосом.

Балансировка давления топливной форсунки | Специалисты по обслуживанию автомобилей

Не уверены, что это система ERFS? Ищите датчик давления в топливной рампе на топливной рампе.

Топливные форсунки обеспечивают постоянную подачу топлива при заданном давлении и объеме. Ранние разработки использовали своего рода замкнутый цикл, называемый системой возвращаемого типа. В них давление в топливной рампе регулировалось предохранительным клапаном, расположенным в топливной рампе, который можно было несколько изменить, связав его с разрежением во впускном коллекторе. Излишки топлива сбрасывались и возвращались в бак по обратке, отсюда и такое название.

Все относительно
Поддержание перепада давления на форсунках зависит от регулировки давления в топливной рампе по отношению к изменению абсолютного давления на впуске.

Давление на впуске и, следовательно, на наконечнике форсунки зависит от разрежения во впускном коллекторе. Разница между вакуумом на впуске и атмосферным давлением называется абсолютным давлением в коллекторе (MAP). Например, двигатель на холостом ходу с тяговым усилием 20 дюймов/рт. ст. будет иметь MAP примерно 5 фунтов на квадратный дюйм при атмосферном давлении на уровне моря. Чтобы поддерживать перепад 40 фунтов на квадратный дюйм на наконечнике форсунки, давление в топливной рампе должно быть 45 фунтов на квадратный дюйм (перепад 40 фунтов на квадратный дюйм + 5 фунтов на квадратный дюйм MAP).

Тем не менее, датчик топливной рампы уже связан с MAP, и сканирующий прибор PID показывает 40 фунтов на квадратный дюйм. А если вы подключите механический манометр, привязанный к атмосферному давлению, показания манометра будут всего 30 фунтов на квадратный дюйм (45 фунтов на квадратный дюйм минус 15 фунтов на квадратный дюйм атмосферного давления). Вот почему они не будут читаться одинаково в работающей системе ERFS.

Позже были разработаны безвозвратные системы, которые упростили систему и уменьшили нагрев топлива в топливном баке. В этих системах клапан сброса давления был перенесен на узел топливного насоса в баке, что позволяло избытку немедленно возвращаться, не перемещаясь полностью к двигателю и обратно. Однако давление в топливной рампе должно было оставаться постоянным, поскольку оно не зависело от впуска, как в старой конструкции.

Поддержание константы
В 1998 году Ford представил ERFS, или электронную безвозвратную топливную систему. Эта система уникальна тем, что в ней отсутствуют механические средства регулирования давления топлива. Вместо этого давление топлива постоянно поддерживается электронным способом за счет изменения времени работы топливного насоса.

Уникальное преимущество в подаче топлива в двигатель. Чтобы через форсунки проходило нужное количество топлива, перепад давления между рампой форсунки и впускным отверстием должен оставаться как можно более постоянным. Эта система позволяет именно это, используя специальный датчик давления/температуры топливной рампы. Датчик установлен на топливной рампе и связан с вакуумом во впускном коллекторе. Это ключевой датчик обратной связи с модулем управления двигателем (ECM), который, в свою очередь, отправляет команду изменения рабочего цикла на модуль подачи топливного насоса (FPDM) для поддержания постоянного перепада давления при переменных нагрузках.

Система ERFS использует специальный модуль топливного насоса для изменения скорости насоса. Это типичная схема, но проверьте информацию о сервисе, чтобы получить точную схему автомобиля, над которым вы работаете.

FPDM управляет цепью заземления топливного насоса, и, передавая команду ECM через собственный рабочий цикл, топливный насос может быстро включаться и выключаться. Это приводит к изменению скорости насоса и соответствующему изменению давления.

FPDM также оснащен схемой контроля топливного насоса, которая отправляет один из трех сигналов обратно в ECM и используется для диагностики неисправностей в FPDM, топливном насосе и соответствующей проводке.

Как это работает
Подача топлива включается при включении зажигания, выключении двигателя на одну секунду, а также во время проворачивания коленчатого вала или режима работы, как только ECM получает сигнал от датчика положения коленчатого вала (CKP). Основываясь на обратной связи от датчика давления в топливной рампе, ECM отправляет заданный сигнал рабочего цикла в диапазоне от 5 до 51 процента на FPDM. FPDM удваивает эту команду рабочего цикла и использует ее для включения топливного насоса. Например, 40-процентный рабочий цикл, заданный блоком управления двигателем, приведет к 80-процентному включению топливного насоса. Если все в порядке, FPDM отправит сигнал рабочего цикла 50% обратно в ECM по цепи контроля топливного насоса, сообщая ECM, что FPDM включен и работает правильно.

СТРАНИЦА 2

Синяя кривая — это сигнал FP_M, возвращаемый в ECM, сообщающий о том, что он не понимает команду. Красная кривая — это команда рабочего цикла ECM, а коричневая — ток насоса.

Проверка расхода форсунок с помощью инструмента
Форсунки обеспечивают подачу определенного количества топлива в соответствующие цилиндры. Однако, если цапфы залипают или протекают, эта задача не будет выполнена, и возникнут проблемы с управляемостью. Один из методов проверки расхода форсунки называется проверкой баланса форсунки. В этом тесте каждая форсунка активируется вручную (сканирующим прибором или инструментом ручной активации) и отмечается соответствующее падение давления в топливной рампе. После того, как все форсунки были протестированы, падение давления сравнивается, чтобы увидеть, является ли какое-либо из них значительно меньше или больше, чем другие.

Это может занять много времени, особенно если вам нужно подключить инструмент активации к каждому инжектору. Но подождите минутку. В системе Ford ERFS есть датчик давления в топливной рампе, не так ли? Могу ли я вместо этого использовать этот сигнал для контроля падения давления на форсунках?
Хотя я пробовал этот метод с некоторым успехом, лучше выбрать датчик давления SenX ES300.

Он соединяется с топливной рампой на клапане Шредера или может быть подключен с помощью большинства профессиональных приборов для измерения давления топлива, в которых используется быстроразъемное соединение. ES300 показывает падение давления как положительный сдвиг напряжения на осциллографе, и пики должны быть относительно равномерными, если расход топлива через форсунки одинаковый.

Расположение датчика Шредера в топливной рампе на двигателях V6 и V8 будет влиять на амплитуду перепада давления между рядами, поэтому сначала попробуйте его на заведомо исправных системах.

Если ECM требует выключения топливного насоса, он отправляет командный сигнал от 70 до 81 процента на FPDM. Если FPDM отправляет или видит какой-либо другой рабочий цикл, FPDM вернет сигнал 25-процентного рабочего цикла на линию контроля, давая ECM знать, что он либо не получил сообщение, либо сообщение не имело смысла. Возврат 75-процентного рабочего цикла на линии контроля позволяет ECM узнать, что FPDM обнаруживает проблему в топливном насосе или в проводке между насосом и модулем.

Сигнал контроля топливного насоса можно просмотреть непосредственно с помощью цифрового мультиметра (DMM), графического мультиметра, осциллографа или сканирующего прибора с использованием расширенных данных. Однако, в зависимости от диагностического прибора, идентификатор параметра FP_M (PID) может отображать фактический рабочий цикл или одно из следующих значений:
* Для фактического возврата 25 процентов: 15-60 процентов PID
* Для фактического возврата 50 процентов: 80- 125 процентов PID
* Для фактического возврата 75 процентов: 250-400 процентов PID

Советы по тестированию
Проверить давление топлива можно так же просто, как подключить диагностический прибор и просмотреть PID FRP (давление в топливной рампе) и FRP_DSD (требуемое давление в топливной рампе) в потоке данных. Если есть проблема с цепью датчика, ищите коды P0192 (низкий уровень цепи) или P0193 (высокий уровень цепи). Датчик использует опорное напряжение 5 В и заземление, подаваемое контроллером ЭСУД, что можно проверить с помощью методов проверки падения напряжения. Если они проходят, убедитесь, что сигнальный провод от датчика к ECM не поврежден, прежде чем осуждать датчик.

Сигнал FP_M теперь составляет 50 процентов, сообщая, что все в порядке.

Насос работает почти на 100 процентов.

Если модуль ECM увидит, что сигнал давления в топливной рампе не соответствует заданному, он запишет код P0191 (диапазон FRP/характеристики). Это может означать неисправность датчика давления, его вакуумной магистрали, насоса или магистралей подачи в рейку. Вы можете проверить целостность датчика PID давления в топливной рампе, измерив давление топлива с помощью механического манометра. Имейте в виду, однако, что датчик относится к вакууму во впускном коллекторе, а ваш датчик относится к атмосферному давлению. Это означает, что они согласятся только с неработающим двигателем. Проверка давления топлива во время работы может привести к разнице в 7-10 фунтов на квадратный дюйм. Как только сигнал датчика будет проверен, устраните неисправность, как и любую другую жалобу на давление топлива.

Вы можете проверить давление топлива и целостность датчика давления в топливной рампе с помощью механического манометра.

Просто помните, что двое будут соглашаться только при выключенном двигателе.

Наконец, P0190 (FRP застрял в диапазоне) означает, что сигнал датчика на ECM не изменяется, когда ожидается. Вероятна неисправность датчика, проверьте, используя двунаправленную способность вашего диагностического прибора запускать топливный насос на разных скоростях и отслеживая изменение давления в рампе как на механическом манометре, так и на сканирующем приборе. Если давление меняется на механическом манометре, но не на сканирующем приборе, проверьте датчик, чтобы увидеть, меняется ли сигнал на ECM. Делайте тесты короткими, особенно если насос работает на полной скорости, чтобы избежать ненужного износа насоса.

Чувствительность топливных систем Common Rail высокого давления: Parman Tractor & Equipment

Автор: Takeuchi US 17 декабря 2018 г. Зима 2018 г., выпуск 26 слишком распространенная тенденция: операторы заливают в свои машины загрязненное топливо, что, в свою очередь, разрушает топливную систему.

Топливные системы Common Rail высокого давления (HPCR) в настоящее время входят в стандартную комплектацию почти всех современных дизельных двигателей от тяжелой техники до внедорожных грузовиков, легких грузовиков, грузовых фургонов, больших генераторов и многого другого. Топливные системы HPCR имеют много преимуществ, но они также вызывают недоумение у операторов.

Чтобы гарантировать, что двигатель будет гудеть в течение нескольких часов, важно понимать саму топливную систему, ее преимущества и недостатки, чувствительность системы, воздействие загрязненного топлива и предупреждающие знаки, на которые следует обращать внимание.

Во-первых, операторам всегда полезно знать, с чем они работают. В 2004 году Агентство по охране окружающей среды внедрило стандарты выбросов Tier IV и обязало внедрять стандарты поэтапно в период с 2008 по 2015 год. В 2012 году Takeuchi начала внедрение двигателей Tier IV в избранное оборудование. Уровень IV теперь является стандартным для всех моделей.

Единственным исключением является то, что машины с меньшей мощностью по-прежнему могут использовать механические системы впрыска, чтобы соответствовать нормам выбросов, установленным для рабочего объема используемого двигателя.

Новая система состоит из топливной рампы высокого давления, общей для всех форсунок. Топливо подается в топливную рампу высокого давления питающим насосом высокого давления. В зависимости от оборотов и нагрузки двигателя давление в рампе может превышать 30 000–40 000 фунтов на квадратный дюйм. Форсунки имеют электронное управление, и каждая имеет свой собственный механизм запуска или соленоид.

Двигатели, оснащенные HPCR, обеспечивают более чистый выхлоп, имеют большую мощность и более эффективны, чем предыдущие модели. Благодаря своей конструкции системы HPCR также обеспечивают лучшее распыление топлива при впрыске, обеспечивая более чистое, более мощное и более полное сгорание.

Кто-то скажет, что основным недостатком системы HPCR является сложность электрических компонентов. Существует множество датчиков, жгутов проводов и электрических компонентов, которые необходимо добавить, чтобы двигатель работал должным образом. Еще один воспринимаемый негатив заключается в том, насколько чувствительны эти устройства.

До требований по выбросам загрязняющих веществ Tier IV внедорожные дизельные двигатели использовали систему механического впрыска. Эти системы были менее чувствительны к загрязненному топливу. Из-за этого многие операторы ошибочно полагают, что топливные системы HPCR также могут работать. На самом деле это не могло быть дальше от истины.

Дизельные двигатели усовершенствованы, поэтому появились новые рекомендации. Грязное или неподходящее топливо, вода в топливе и воздух в системе — все это может привести к повреждению новых дизельных моделей.

Эти системы очень восприимчивы к повреждениям, если не соблюдать надлежащий уход. Это связано с тем, что топливные системы Common Rail работают под таким высоким давлением и имеют точные компоненты с малыми допусками, что делает их чрезвычайно уязвимыми. Таким образом, в то время как определенное количество загрязнения или воды не причинит вреда механической форсунке старой конструкции, то же самое топливо нанесет ущерб топливной системе Common Rail.

Наиболее частым виновником повреждений является вода в топливе, которая часто поступает из необслуживаемых перекачивающих баков. У этих танков есть несколько проблем:

В некоторых случаях их редко осушают.
В баке скапливается вода из-за конденсата.
Из-за расположения этих резервуаров и окружающей среды, в которой находятся сервисные грузовики, они могут собирать тяжелые обломки.
Поэтому важно очистить крышку топливного бака и окружающие области перед заполнением переливного бака.
Если бак не обслуживать, содержание воды будет продолжать увеличиваться, что может привести к ржавчине внутри бака и трубопроводов.

Чтобы решить эту проблему, машины Takeuchi оснащены сепаратором топлива и воды, но это не полное решение само по себе. Его необходимо ежедневно проверять и сливать. Если это не так и уровень воды достигает верхней части сепаратора, вода будет проталкиваться через сепаратор обратно в топливную систему, достигая жизненно важных компонентов.

Вода в топливе может влиять на несколько различных аспектов машины:

Чаще всего она снижает смазывающую способность топлива. Это приводит к повреждению игольчатого клапана внутри форсунки, который становится залипающим и приводит к высокому обратному потоку или высокой подаче топлива.
Игольчатый клапан также может быть поврежден до такой степени, что он перестанет обеспечивать надлежащее уплотнение, что приведет к протечке наконечника инжектора.
Металл из-за повреждения игольчатого клапана или другого компонента может засорить форсунки, что приведет к искажению формы распыла. Это приведет к распылению топлива непосредственно на поверхность поршня или стенку цилиндра.
Топливо, впрыскиваемое непосредственно в стенку цилиндра, вызывает промывку цилиндра, когда топливо вымывает смазочное масло. Результатом является плохая смазка между поршнем и стенкой цилиндра, вызывающая износ. Это неизбежно приводит к низкой компрессии, разжижению масла и отказу двигателя.
В некоторых случаях в инжектор может подаваться свободная вода. Чрезмерное тепло в инжекторе приведет к тому, что эта вода превратится в пар и расширится, что приведет к выходу из строя наконечника инжектора.
Чрезмерный нагрев инжектора приведет к тому, что вода превратится в пар и расширится, что приведет к выходу из строя наконечника инжектора.
Повреждение игольчатого клапана может помешать его надлежащей герметизации в закрытом состоянии. Это позволяет нераспыленному топливу просачиваться на поверхность поршня, что приводит к расплавлению поршня.
Другие загрязнения, такие как частицы пыли и низкокачественное дизельное топливо с низкими смазывающими свойствами, также могут повредить топливную систему.

По всем этим причинам крайне важно поддерживать топливную систему в чистоте и часто менять топливные фильтры. Каждая машина Takeuchi имеет от одного до двух топливных фильтров и водоотделитель. Топливная система на машинах Takeuchi очень эффективно удаляет вредные загрязнения и воду из топливной системы. Однако топливные фильтры не могут фильтровать загрязнители топлива, если фильтры не обслуживаются регулярно.

Обеспечение использования чистого топлива — это самое простое и самое важное. Это включает в себя использование надежного источника с чистым и отфильтрованным топливом. При заполнении также необходимо установить сетку заливной горловины, чтобы предотвратить попадание крупного мусора в бак. Крупный мусор может ограничить поток топлива из бака или, в зависимости от материала, он может разрушиться и стать достаточно мелким, чтобы вызвать проблемы с топливной системой.

Чаще всего первым признаком отказа двигателя из-за загрязнения топлива является отказ нескольких форсунок. Хотя это одни и те же компоненты, они работают по отдельности и имеют только одну общую черту: источник топлива.

Если оператор начинает замечать плохую работу двигателя, чрезмерное дымление, ненужные запросы на регенерацию или что-то еще ненормальное, лучше всего остановить двигатель до того, как произойдет катастрофическое повреждение.

Последнее, чего хочет владелец или оператор машины, — это простои из-за неисправности. Кое-что легко починить, но не двигатель — неисправный двигатель будет стоить намного дороже, чем просто небольшой перерыв в работе. Использование чистого и отфильтрованного топлива наилучшего качества имеет первостепенное значение и сэкономит владельцу тысячи долларов на ремонте.

Как работает регулятор давления топлива (FPR)? Турбосмарт

19 сентября 2011 г. Продукция

Что такое регуляторы давления топлива?

Регулятор давления топлива (FPR) — это устройство, которое регулирует давление топлива, подаваемого на топливные форсунки двигателя.

Как работает регулятор давления топлива Turbosmart?

Turbosmart FPR отводит часть потока топлива от топливного насоса к форсункам для регулирования давления топлива. Топливный насос подает топливо из топливного бака в топливную рампу. FPR обычно устанавливается после топливной рампы. Это гарантирует, что топливная рампа имеет приоритет в потоке топлива. Клапан в FPR регулирует количество топлива, которое сбрасывается из топливной рампы, открывая выпускное отверстие. Это позволяет топливу течь обратно в топливный бак.

Базовое давление

Все форсунки нуждаются в разнице давлений между входом и выходом форсунки для распыления топлива в камеру сгорания. Это называется базовым давлением. Базовое давление регулируется на всех Turbosmart FPR с помощью регулировочного винта в соответствии с используемыми форсунками и системой топливного насоса.

Регулировочный винт давит на пружину, которая оказывает усилие на клапан. При этом давление внутри нижней камеры РСП оказывает достаточно высокое усилие на клапан. Он преодолевает усилие пружины и поднимает клапан со своего седла. Это позволяет топливу течь через выпускное отверстие, эффективно контролируя давление топлива в топливной рампе.

Так как выпускное отверстие форсунки подвергается воздействию вакуума/давления в коллекторе, которое меняется в зависимости от движения дроссельной заслонки. Однако подача топлива из топливного насоса постоянна. Клапану требуется эталон для непрерывного изменения количества сбрасываемого топлива для поддержания постоянного давления топлива в форсунках. В дополнение к силе пружины, действующей на клапан. Сигнал вакуума/наддува также прикладывает усилие к клапану, так что клапан всегда поддерживает постоянную разницу давлений между входом и выходом инжектора.

После установки базового давления

Базовое давление устанавливается без какой-либо линии, подсоединенной к эталонному ниппелю вакуума/наддува. После того, как базовое давление установлено. Затем линия вакуума/наддува подсоединяется к эталонному ниппелю.

Например, Базовое давление 40 PSI.
На холостом ходу при давлении 20 дюймов ртутного столба форсунка подвергается воздействию вакуума 20 дюймов ртутного столба, в результате чего топливо всасывается во впускной коллектор. В сочетании с базовым давлением 40 фунтов на квадратный дюйм это соответствует теоретическому давлению распыления 50 фунтов на квадратный дюйм. Это выше желаемого давления топлива 40 фунтов на квадратный дюйм. Поскольку верхняя часть клапана в FPR также подвергается воздействию 20 дюймов ртутного столба. Клапан вытягивается вверх, что открывает выпускное отверстие вверх, чтобы увеличить количество топлива, стравливаемого из топливной рампы. Далее снижаем давление на 10 PSI. Это дает вам желаемое давление топлива 40 фунтов на квадратный дюйм.

Давление наддува

При давлении наддува 10 фунтов на квадратный дюйм на сопло действует давление 10 фунтов на квадратный дюйм. Это давление действует против базового давления топлива. Это означает, что давление распыления будет 30 фунтов на квадратный дюйм. Это ниже целевого давления топлива. Также обеспечивая верхнюю часть клапана эталонным сигналом наддува 10 фунтов на квадратный дюйм. Теперь FPR имеет объединенную силу, чтобы обеспечить давление топлива 50 фунтов на квадратный дюйм. Преодолеть силу, действующую на сопло, чтобы получить целевое давление 40 фунтов на квадратный дюйм.

Важные характеристики серии FPR компании Turbosmart

Это соотношение между давлением наддува и увеличением давления топлива. Соотношение 1:1 означает, что давление наддува увеличивается на каждый 1 PSI. Давление топлива также увеличится на 1 PSI, чтобы обеспечить постоянный перепад давления между входом и выходом форсунки. Все форсунки рассчитаны на определенное базовое давление. Форсунки представляют собой электромагнитные клапаны, которые открываются и закрываются при подаче на них питания.

Форсунка имеет соленоид, который обеспечивает достаточное усилие, чтобы открыть клапан в форсунке, чтобы преодолеть давление топлива, удерживающее форсунку в закрытом состоянии. Если давление топлива слишком высокое. Соленоиду не хватит энергии, чтобы полностью открыть клапан. Это приведет к тому, что двигателю будет не хватать топлива. Важно поддерживать постоянный перепад давления между входом и выходом форсунки. Вот почему соотношение FPR 1:1 идеально. Все Turbosmart FPR имеют скорость подъема 1:1.

Способность подачи

Электрические топливные насосы

Электрические топливные насосы предназначены для подачи постоянного количества топлива независимо от оборотов двигателя и/или давления наддува. На холостом ходу регулятор подачи топлива должен подавать максимальное количество топлива. Это связано с тем, что топливный насос работает на максимальном расходе. Однако двигатель потребляет минимальное количество топлива. Если FPR не может прокачать достаточное количество топлива. Давление топлива будет выше желаемого.

Механические топливные насосы

Высокая пропускная способность FPR чрезвычайно важна для мощных автомобилей с механическим топливным насосом. Механические топливные насосы приводятся в действие непосредственно двигателем. Расход топлива увеличивается по мере увеличения оборотов двигателя. В такой ситуации, как окончание дрэг-рейсинга, обороты двигателя высокие, но дроссельная заслонка закрыта, и двигатель потребляет минимальное количество топлива. FPR должен быть способен отводить большое количество топлива, чтобы в подобных ситуациях перепад давления топлива между входом и выходом форсунки был оптимальным. Сильные скачки давления из-за того, что FPR не пропускает достаточное количество топлива, могут привести к повреждению форсунок или механическому отказу топливных рамп и трубопроводов. Все Turbosmart FPR рассчитаны на высокий расход и способны поддерживать топливную систему, соответствующую модели FPR.

Материалы

Современное топливо содержит множество химических веществ для повышения октанового числа. Чем выше октановое число, тем менее подвержен детонации двигатель. Топливо, такое как спирт и неэтилированное гоночное топливо, может вызвать коррозию необработанных металлов и разрушение диафрагм. Во всех Turbosmart FPR используются корпуса из анодированных алюминиевых заготовок для обеспечения прочности и коррозионной стойкости. В FPR800 используется диафрагма, способная выдержать любой тип топлива насоса. В отличие от FPR1200, FPR2000 и FPR3000, у которых есть диафрагмы, которые могут работать с любым типом гоночного топлива или спирта.

Базовое давление

Все форсунки имеют рекомендованное производителем оптимальное рабочее базовое давление. Кроме того, FPR необходимо отрегулировать, чтобы обеспечить это оптимальное базовое давление. Turbosmart FPR имеют регулировочные винты, которые позволяют пользователю устанавливать базовое давление в диапазоне от 30 до 70 фунтов на квадратный дюйм. Кроме того, они могут быть согласованы с любым типом топливных форсунок и топливных насосов.

На что обратить внимание при выборе Turbosmart FPR?

Целевой уровень мощности

Целевой уровень мощности будет определять количество топлива, необходимого для топливных насосов. Помимо количества топлива, FPR необходимо контролировать. Чем выше целевой уровень мощности. Чем больше требуется расход топлива и тем больше должен быть FPR, чтобы подавать достаточно топлива, чтобы поддерживать давление на желаемом уровне. Подводя итог, можно сказать, что мощность всех двигателей Turbosmart FPR соответствует серийному номеру. Например, FPR1200 способен контролировать расход топлива мощностью 1200 лошадиных сил.

Тип топлива

Лучше всего выбрать FPR, способный работать с типом топлива, используемого в двигателе. Трамваи, использующие насосное топливо, могут использовать FPR800. В отличие от гоночных автомобилей, использующих гонки, топливо или спирт должны будут использовать более высокие серии FPR, такие как FPR1200, FPR2000 и FPR3000.

Индивидуальная настройка и нужен совет?

Попробуйте наш консультант по продуктам! Этот инструмент разработан, чтобы помочь вам выбрать правильный продукт для вашего проекта, а также помочь вам выбрать правильный вестгейт, выпускной клапан и регулятор давления топлива.

Product Advisor

Найдите продукты, подходящие для вашего автомобиля

Свяжитесь с Turbosmart, чтобы узнать, есть ли у нас продукты, подходящие для вашего автомобиля, или другие решения, которые помогут вам! Если у вас есть новый автомобиль, который мы не покрываем, вы также можете запросить новый продукт.

Find My Car

Есть еще вопросы о продуктах Turbosmart?

Вот удобное руководство по самопомощи , которое поможет вам установить Turbosmart, а также ответы на некоторые наиболее часто задаваемые вопросы, которые мы здесь получаем. Turbosmart рекомендует, чтобы ваши продукты устанавливались и настраивались квалифицированным специалистом. Если вы решите установить продукт самостоятельно, убедитесь, что у вас есть все необходимые инструменты и технические знания, необходимые для выполнения этой задачи.

Загрузите наш последний каталог здесь

Благодарим вас за выбор последнего каталога Turbosmart . Оглядываясь назад на 22 фантастических года инноваций и роста, мы продолжаем смотреть в будущее, выпуская несколько революционных новых продуктов, которые укрепят нашу репутацию новаторов и лидеров рынка.

Свяжитесь с нами

Пожалуйста, свяжитесь с нами здесь и заполните быструю форму, чтобы наша команда могла эффективно помочь вам!

Последние несколько лет были немного дикими для всех, и мы не застрахованы, но нам удалось расширить ассортимент нашей продукции, а также объемы производства и распространения. Мы продолжаем вводить новшества и обеспечивать безопасность нашей команды и их семей в непростые времена.

Вся продукция Turbosmart производится в головном офисе в Сиднее, Австралия. Мы смогли беспрепятственно поддерживать наших клиентов в эти трудные времена. Несмотря на проблемы, связанные с расстоянием, мы всегда продолжали держать требования и ожидания наших клиентов в качестве нашего главного приоритета, следя за тем, чтобы наши решения были в наличии и хорошо обслуживались, где и когда они нужны нашим клиентам!

Ник Купер

Генеральный директор и основатель

Серия регуляторов давления топлива Turbosmart

Разработано, чтобы побеждать!

Установка высокопроизводительных топливных форсунок или высокопроизводительного топливного насоса требует использования вторичного регулятора давления топлива, позволяющего регулировать давление при сохранении стабильного базового давления.

О компании Turbosmart

Компания Turbosmart, начав со скромного старта и зарекомендовав себя как глобальный бренд, находится на правильном пути, чтобы возглавить будущее турботехнологий.

Наши инженеры изготавливают и тестируют всю продукцию собственными силами. Поэтому мы постоянно производим выпускные клапаны, перепускные клапаны, регуляторы наддува, манометры, регуляторы давления и шланги высочайшего качества. Кроме того, наши продукты разработаны и изготовлены как для трековых, так и для уличных применений.

Как правильно выбрать регулятор давления топлива?

Создан для победы!

Turbosmart предлагает полный ассортимент регуляторов давления топлива с лучшей в своем классе системой управления для всех трех размеров. Нас часто спрашивают: «Какой мне нужен для моей установки?» В этом видео мы рассказываем все, что вам нужно знать о выборе правильного FPR для вашей сборки!

Под давлением – зачем нужен регулятор давления топлива?

Создан для победы!

Ассортимент топливных фильтров Turbosmart

Разработано, чтобы побеждать!

Ассортимент адаптеров топливной рампы Turbosmart

Разработано, чтобы побеждать!

Подписывайтесь на нас в Instagram!

Инстаграм

Поделиться публикацией здесь!

20 сентября 2017 г.

1 июня 2017 г.

3 ноября 2021 г.

Датчики топливной рампы (FRS)

Член Австралийской ассоциации послепродажного обслуживания автомобилей

Последние новости

Датчики топливной рампы (FRS)

Что необходимо знать техническому специалисту о диагностике/тестировании и замене датчика давления в топливной рампе на дизельном двигателе Common Rail и бензиновом двигателе с непосредственным впрыском.

Типовое место для FRS:

Примечание: На изображении выше показано, что датчик расположен на одном конце топливной рампы CRD. В некоторых более ранних и более поздних системах CRD используется устройство регулирования давления, управляемое PCM, на другом конце топливной рампы.

Из-за разнообразия топливных рамп CRD.
Прежде чем приступать к любым процедурам тестирования, важно определить правильное устройство. (Разъем FRS обычно имеет 3 контакта).

(CRD) Функция датчика.

FRS, как правило, представляет собой датчик пьезорезистивного типа, который отслеживает давление топлива в топливной рампе как изменяющееся напряжение, которое используется PCM как часть расчета для управления % рабочего цикла для соленоида управления давлением в рампе (или топлива). дозирующий соленоид или клапан управления всасыванием) для поддержания соответствующего давления в рампе при любых условиях движения. (текущие системы CRD теперь достигают максимального давления более 200 МПа).

Работа датчика:

PCM подает стабилизированное питание 5 В на сигнальный провод датчика. Постоянное питание 5 В и заземление завершают распиновку.

Значение сопротивления датчика создает изменение напряжения на сигнальном проводе в соответствии с изменением давления в топливной рампе.

Типичное ожидаемое напряжение CRD:

Пример системы Bosch EDC 16.

Типовое напряжение сигнала от датчика давления в рампе:

Неподвижный двигатель: приблизительно 0,5 вольта.
Двигатель на холостом ходу: примерно 1,32 В.
Мгновенное ускорение: примерно 3,77 В +

Влияние неправильного давления в топливной рампе или неисправного датчика давления в топливной рампе CRD на автомобиль :

Горит сигнальная лампа.

Неправильный сигнал давления топлива для условий движения приводит к срабатыванию сигнальной лампы и обычно регистрирует коды неисправностей.
Примечание: может быть несколько причин неправильного сигнала давления топлива, и задача технического специалиста состоит в том, чтобы определить, является ли это проблемой давления, вызванной системой подачи и регулирования топлива или неисправностью датчика.

Задержка или затрудненный запуск двигателя.

Без точных сигналов давления в рампе PCM не может контролировать давление в рампе в соответствии с требованиями, и одним из результатов являются трудности с запуском.

Плохое ускорение.

Во время разгона давление в рампе должно быстро увеличиваться, чтобы обеспечить подачу форсунками нужного количества топлива. К сожалению, при неправильном контроле давления в рампе этого повышения давления может не произойти.

Двигатель глохнет.

Это может произойти из-за колебаний давления в рампе или из-за недостаточного или экстремального давления для условий движения.

Плохая экономия топлива

Несоответствие давления в рампе приведет к неправильному составлению смесей и различным увеличениям расхода топлива. Это вызовет резкие колебания уровней выбросов.

Осторожно: Если необходимо заменить FRS, важно соблюдать «все соответствующие меры безопасности», поскольку давление в топливной рампе может быть чрезмерным.

Коды ошибок:

Два распространенных кода ошибки, относящиеся к датчикам топливной рампы на CRD, которые могут быть зарегистрированы:

P0193 — Цепь датчика топливной рампы, высокий уровень входного сигнала. PCM обнаружил, что давление топлива не находится в заданном диапазоне.

P0087 — Слишком низкое давление в топливной рампе. Как правило, проблема с системой подачи топлива, которая приводит к слишком низкому давлению.

Несмотря на то, что давление в рампе GDI (непосредственный впрыск бензина) отличается от систем CRD, функция датчика давления в рампе аналогична.

Типичное давление в рампе для системы GDI может быть:

От 500 psi (3450 кПа) на холостом ходу до прибл.
Навигация по записям
Пробивает свечи: Почему пробивает свечи зажигания
Код краски по вин код автомобиля: Такой страницы не существует
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт
Найти:
Рубрики
2019 © Все права защищены. Карта сайта

Какое давление в рампе двигатель умз 4216

Давление в топливной рампе умз 4216

Давление в топливной рампе: как проверить, каким должно быть, симптомы неисправности

Когда необходимо проверять давление в топливной рампе

Как проверить давление в топливной рампе

Какое должно быть давление в топливной рампе

Система питания топливом двигателя УМЗ-4216 на Газель и Соболь, устройство, ремонт и обслуживание системы питания топливом

Топливный бак и пробка бака системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Фильтр тонкой очистки топлива системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Модуль погружного электробензонасоса 155.1139002, 515.1139000-10, 9П2.960.031, 7Д5.883.029 или ЭО4.4100000-21 системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Топливная рампа системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Топливные форсунки BOSCH 0 280 150 560 или SIEMENS ZMZ9261 DEKA ID системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Ремонт и обслуживание системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Замены сетчатого фильтра модуля погружного электробензонасоса системы питания топливом двигателя УМЗ-4216 на Газель и Соболь

Газель 2010г.в. умз4216 микас 10,3

Опции темы

sharky19

Gudvin

sharky19

смесь

syxarik

N146TY

sharky19

syxarik

sharky19

Давление в топливной рампе 4216

Система питания топливом двигателя УМЗ-4216 на Газель и Соболь, устройство, ремонт и обслуживание системы питания топливом.

Топливный бак и пробка бака системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Фильтр тонкой очистки топлива системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Модуль погружного электробензонасоса 155.1139002, 515.1139000-10, 9П2.960.031, 7Д5.883.029 или ЭО4.4100000-21 системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Топливная рампа системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Топливные форсунки BOSCH 0 280 150 560 или SIEMENS ZMZ9261 DEKA ID системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Ремонт и обслуживание системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Замены сетчатого фильтра модуля погружного электробензонасоса системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Проверка и ремонт топливного бака системы питания топливом двигателя УМЗ-4216 на Газель и Соболь.

Для чего нужен регулятор давления топлива

Неисправности регулятора давления топлива

Проверка и замена регулятора давления топлива

Видео

Давление топлива. Как его замерить и какое оно должно быть

Система рециркуляционного типа топливоподачи

Система тупикового типа топливоподачи

Регулятор давления топлива

Как регулируется давление в системах топливоподачи тупикового типа (без обратки)?

Какое давление топлива у Шевроле Лачетти

Проблемы с давлением топлива

Как замерить давление топлива

Как замерить давление топлива. Видео

Какое должно быть давление в топливной рампе на ваз 2114

Какими должны быть показания в топливной рампе

Процедура проверки и как проверить правильно давление в топливной рампе

Давление в топливной рампе дизельного двигателя форд

На что указывает появление кода?

Диагностика системы

Проводка

Топливный насос

Топливные магистрали

ТНВД

Форсунки

Распространенные причины ошибки p0087 у разных типов автомобилей

Устранение кода ошибки путем замены толкателя

p0087 ошибка Форд Фокус 3

Вывод

Давление в топливной системе с распределенным впрыском: полная проверка и вердикт

Чем мерить?

Как проверить топливную систему в домашних условиях?

Давление в топливной рампе

Регулятор давления топлива – исправен ли он?

Проверка бензонасоса

Диагностика фильтра тонкой очистки

А что же форсунки?

Код ошибки P0088 – слишком высокое давление в топливной рампе или системе

Техническое описание и расшифровка ошибки P0088

Симптомы неисправности

Причины возникновения ошибки

Как устранить или сбросить код неисправности P0088

Диагностика и решение проблем

Датчик давления топлива

На каких автомобилях чаще встречается данная проблема

Видео
