ford focus 3 установка камеры заднего вида на дисплей рп7

Изначально у меня стояла штатная система рп32. Через какое-то время я решил заменить дисплей рп32 на дисплей рп7. Делалось это с заглядыванием в будущие, для установки камеры заднего вида.

Немного теории. Чтобы установить камеру нам потребуется:

ford focus 3
дисплей рп7
прошивка дисплея рп7 под камеру
нештатная(китайская) камера заднего вида

Если все есть можно смело двигаться в бой.

Дисплей рп7 имеет выход fakra. Собственно, после прошивки дисплея через него и можно подрубить камеру.

Дальше нам нужно, протянуть этот провод назад. Однако у большинства, а может и у всех, есть fakra провод прокинутый от задней двери до ног переднего пассажира. Оста-нется только нарастить его до монитора спереди и до камеры сзади.
Питание можно брать как от заднего фонаря, так и от стеклоочистителя. Мнений, что пра-вильнее много, я думаю каждый сам выбирает.

Это было немного теории, а теперь практика.

Итак у нас есть дисплей рп7, fakra от задней двери до ног пассажира. Начнем с соедине-ния fakra и дисплея.

На фото ниже дисплей от рп7. Белый(кремовый) разъем и есть нужная нам fakra

Как добраться до дисплея было описано здесь>>>

Искать его нужно в центральной панели со стороны ног пассажира
Вот здесь

Для этого сначала снимаем квадратную заглушку

вытаскиваем оттуда клоп.

Дальше аккуратно начинаем тянуть на себя. Панель держится на защелках.

Сняв панель внизу ищем нашу fakra. Должно быть что-то вроде этого

Дальше берем заранее приобретенный(или при правильных руках, сделанный самостоятельно) провод fakra и соединям данный провод с дисплеем.

Если будите покупать провод FAKRA то покупайте FAKRA Z (он везде подойдет неошибетесь)
Вперед нужно FAKRA Z, на концах мама, папа.

Около 0,5 метра
Назад FAKRA Z, на концах мама второй пустой либо с разъемам RCA (“тюльпан”).
Если берете конец не обжатый, то нужно около 0,5 метра.
Если на конце будет с разъемам RCA (“тюльпан”), нужно более точно вымерять длину и возможны проблемы при протаскивании провода через проходки.
Я брал не обжатый провод и после протаскивания просто прикрутил на конец RCA (“тюльпан”).
С проводами вроде немного разобрались, дисплей подключили, теперь переходим к задней части машины и поискам провода.
Ответная часть штатного провода таится здесь

Вот провод в смотанном состоянии

Это провод уже после того как я отмотал его и снял излету

Теперь снимаем всю пластмассу с багажника.

Белая держатся на клопах, а вот черная часть с ручками имеет 4 винта. Винты спрятаны под накладками ручек

Теперь снимаем резиновую проходку и пропихиваем через нее наш провод

Итак провод для видео готов, решим вопрос с питанием. Есть два варианта:

Подключение к фонарю заднего вида
Подключение к заднему дворнику

Я подключал к заднему дворнику. Таким образом камера всегда включена когда заведена машина. Питание на проводе появляется после включения зажигания.
Распиновка приведена ниже. Как прикрутить туда провода от камеры я думаю разберетесь.

черный провод плюс
белочерный минус

Теперь когда оба провода готовы нам нужно вывести их наружу. Для этого снимаем наружную накладку (в которой размещен ручка открытия багажника, подсветка номера и будет размещена наша камера) она держится на 6 винтах и одном клопе. Фото нету, но думаю вы легко их найдете когда снимите обшивку.

Теперь протягиваем провода. Вытащить провод наружу можно через штатную проходку либо через отверстия по бокам. Штатную проходку нужно было резать, поэтому я использовал отверстия по бокам. Я вытащил один провод справа, другой слева.

Теперь присоединяем камеру и проверяем, что все нормально работает

Если все работает, устанавливаем камеру на свое место и собираем все обратно. Если камера отдельно стоящая (не встроенная в ручку с подсветкой) то проверти куда ее ставить(левее или правее ручки) так оказалось, что мою нужно ставить левее.

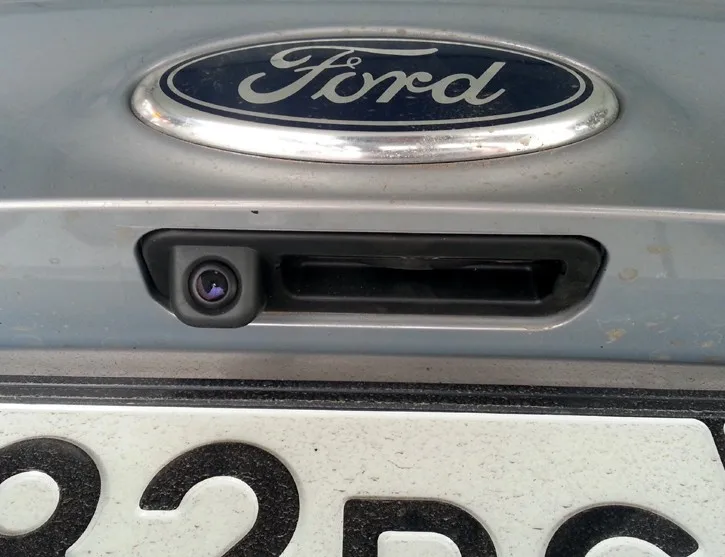

Итак камера на месте и все прекрасно работает.

P.S. Сам остался очень доволен. Надеюсь данный пост будет вам полезен!

Как установить зеркало регистратор с камерой заднего вида

Дата: 29.07.2020 | Категория: Безопасность, Полезные аксессуары в салон

Установка зеркала видеорегистратора с камерой заднего вида и подключение
Как подключить питание:

К прикуривателю
К плафону освещения салона
К блоку с предохранителями
К аккумулятору

Как подключить камеру заднего вида к видеорегистратору
Вывод

Учитывая культуру вождения и состояние отечественных дорог, говорить о пользе видеорегистратора не приходится. И если ещё недавно обычная видеокамера на присоске была предметом гордости автовладельца, то функционал современного регистратора сопоставим с возможностями компьютера. Ниже мы разберёмся с критериями выбора и рассмотрим, как происходит установка видеорегистратора с камерой заднего вида в зависимости от его конструкции и ваших пожеланий.

Сразу о главном: определитесь с типом устройства. Их всего два:

– классический – это отдельный двухканальный дисплей, который устанавливается на торпеде или лобовом стекле;

– зеркало со встроенной передней камерой и разъёмом для подключения камеры заднего вида – совмещает функции зеркала и дисплея, крепится на штатное зеркало в салоне или заменяет его.

Очевидное преимущество второго варианта – возможность стационарной установки. При этом лобовое стекло и торпеда не загромождаются дополнительными гаджетами, а сам видеорегистратор, внешне неотличимый от обычного зеркала, не вызывает интереса у недобропорядочных граждан.

Оба типа двухканальных видеорегистраторов последнего поколения с выносной камерой заднего вида комплектуются приблизительно одинаково, а их установка отличается только способом крепления дисплея. Об этом подробнее.

Установка зеркала видеорегистратора с камерой заднего вида и подключение

Комплектация зеркала-видеорегистратора включает: само зеркало-монитор со встроенной передней камерой, зарядное устройство от прикуривателя, камеру заднего вида, 5-метровый соединительный кабель, набор крепёжных элементов (рис. 1).

Рис. 1 – Комплектация зеркала-видеорегистратора

Если вы правильно выбрали зеркало, то быстро и без проблем зафиксируете его на штатном с помощью двух эластичных ремней. В противном случае придётся демонтировать старое зеркало и приобрести отдельное крепление для нового.

Как подключить питание

Как и обычный электроприбор, видеорегистратор можно подключить к бортовой сети в любом месте, соблюдая полярность и потребляемое устройством напряжение, которое обычно составляет 5 В.

В зависимости от марки и модели авто, часть его электроприборов находится под постоянным напряжением, а часть отключается вместе с зажиганием. Этот момент и обуславливает выбор провода, к которому вы подключаетесь.

Поставляемое в комплекте зарядное устройство обеспечивает питание от 12-вольтной сети автомобиля. При этом во многих моделях видеорегистраторов штекер прикуривателя оснащён преобразователем напряжения из 12 вольт бортовой сети в 5 вольт, потребляемых самой камерой. Поэтому если вы не сильны в электрике и не хотите покупать отдельный преобразователь, не стоит отрезать штекер зарядки – лучше приобрести дополнительное гнездо прикуривателя, которое и будет соединяться с нужным контактом. К тому же такая установка позволит сохранить видеорегистратор с камерой заднего вида в целостности на срок гарантийного обслуживания.

Перед началом работы по подключению гаджета снимите минусовую клему с АКБ.

К прикуривателю

Длина шнура зарядки позволяет проложить его под обшивкой крыши и накладками передней правой боковой стойки, а затем вывести непосредственно к прикуривателю или в бардачок с розеткой. Если вы регулярно используете прикуриватель для зарядки других устройств, рассмотрите такой вид разветвителя как тройник с выключателями – очень полезный при дальних поездках девайс.

При таком подключении активация записи происходит автоматически при запуске двигателя. После отключения зажигания прибор выключается. Но если видеорегистратор имеет встроенный аккумулятор и датчики движения, он может активировать запись и при выключенном двигателе.

К плафону освещения салона

Это самый короткий путь и простой способ. Понадобится только снять крышку плафона и найти плюсовой провод. При этом важно не перепутать его с тем, который идёт от реле, реагирующем на двери, иначе запись будет включаться при каждом их открывании.

Так как в абсолютном большинстве случаев лампа салона находится под постоянным напряжением, видеорегистратор тоже будет постоянно активен.

К блоку с предохранителями

Обычно он расположен внизу передней или боковой части панели. На крышке блока есть схема расположения предохранителей электроприборов (рис 2). Выбрав подходящий, нужно вытащить его предохранитель, закрепить красный провод от гнезда прикуривателя на плюсовой клеме и вставить обратно (рис 3). Минусовой контакт – масса – идёт на крепёжный болт. (рис 4)

Рис. 2 – Схема расположения предохранителей электроприборов

Рис. 3 – Клемма

Рис. 4 – Минусовой контакт

При таком варианте подключения видеорегистратор будет включаться при подаче напряжения на выбранный вами электроприбор. Если же последний находится под постоянным напряжением, отключать регистратор нужно будет вручную.

К аккумулятору

Удачный способ питания видеорегистратора – отдельно выделенная линия. Подключение аналогично предыдущему: провод выводится под капот к блоку с предохранителями – плюс к плюсу, а минус можно закрепить прямо на корпусе автомобиля.

Если же в дополнение к разъёму прикуривателя приобрести ещё и контроллер питания, можно будет самостоятельно управлять подачей напряжения на камеру.

Как подключить камеру заднего вида к видеорегистратору

Этот вопрос состоит из двух частей: непосредственного монтажа камеры заднего вида и её соединения с видеорегистратором.

Парковочные камеры бывают врезными и накладными. Для установки врезных потребуется сверлить бампер. Накладные фиксируются на стекле липучкой, на бампере или накладке – липучкой и саморезами.

Накладную камеру заднего вида можно установить на стекле внутри салона или снаружи – над госномером (рис.5). Понятно, что первый вариант не рассматривается, если заднее стекло не имеет электроподогрева и дворника. Но ещё один важный недостаток такой установки – вы не увидите дорогу прямо под колесами. А такая функция очень полезна при езде по бездорожью задним ходом.

Рис. 5 – Варианты установки камеры заднего вида

Как видно из рисунка, прокладка кабеля подключения к видеорегистратору при монтаже внутри салона особых сложностей не вызывает. Иначе обстоит дело с наружным креплением.

В этом случае понадобится:

– снять накладку с подсветкой номера и отметить место крепления камеры;

– зафиксировать её липучкой, после чего проделать отверстия для саморезов – сверлом или шилом;

– вкрутить саморезы, затем вырезать ножом по нижнему краю накладки небольшое углубление для провода и вывести его в багажник.

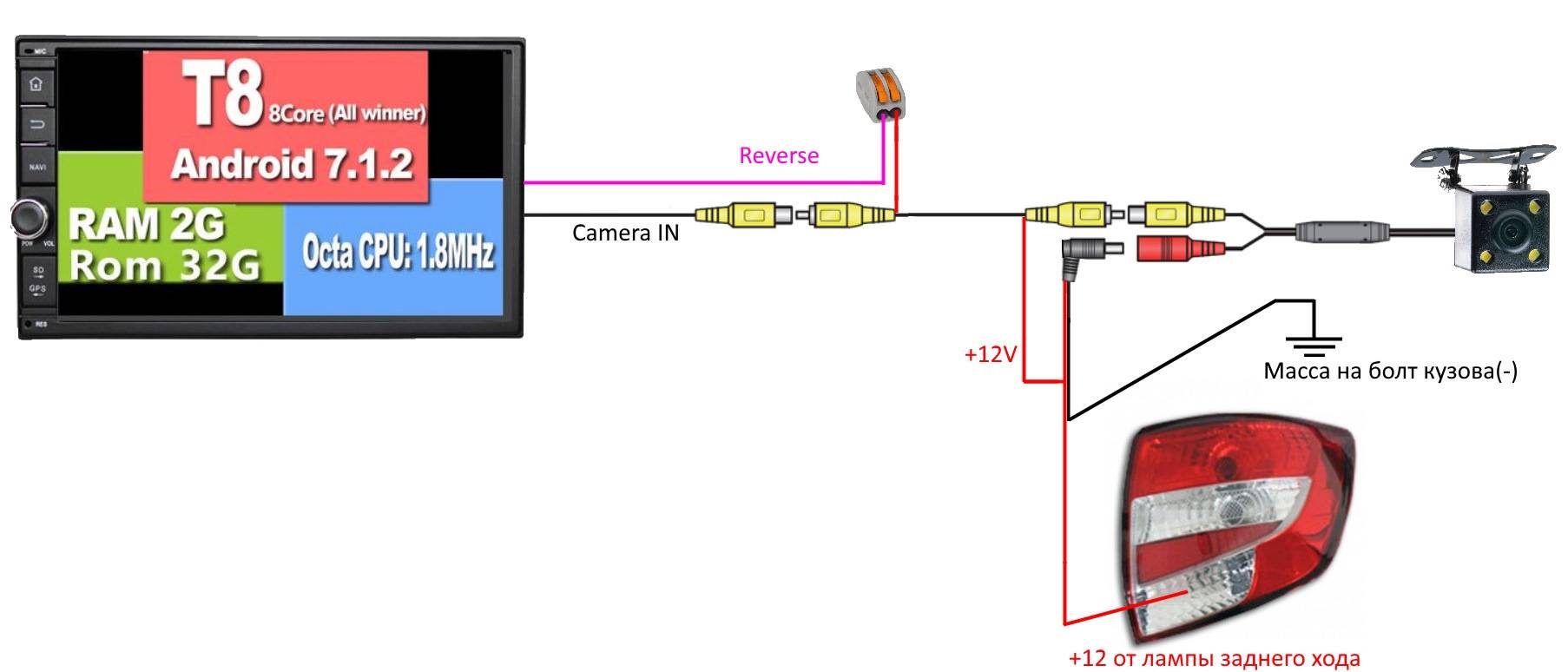

Питание подключается к лампе заднего хода (красный провод – к плюсу фонаря), видеосигнал – к соответствующему разъёму (рис 6). Таким образом, при включении задней передачи происходит автоматическая активация записи и вывод на экран картинки с задней камеры.

Рис. 6 – Схема подключения камеры заднего вида

По салону провод протягивается от зеркала к багажнику под накладками обшивки салона или пропускается через штатную гофру с проводкой.

Вывод

По большому счёту, самостоятельная установка видеорегистратора с камерой заднего вида, приобретенной в одном комплекте, не должна вызывать больших затруднений. Но если парковочную камеру вы приобретали отдельно от двухканального видеорегистратора и хотите подключить именно её, лучше обратиться к специалистам.

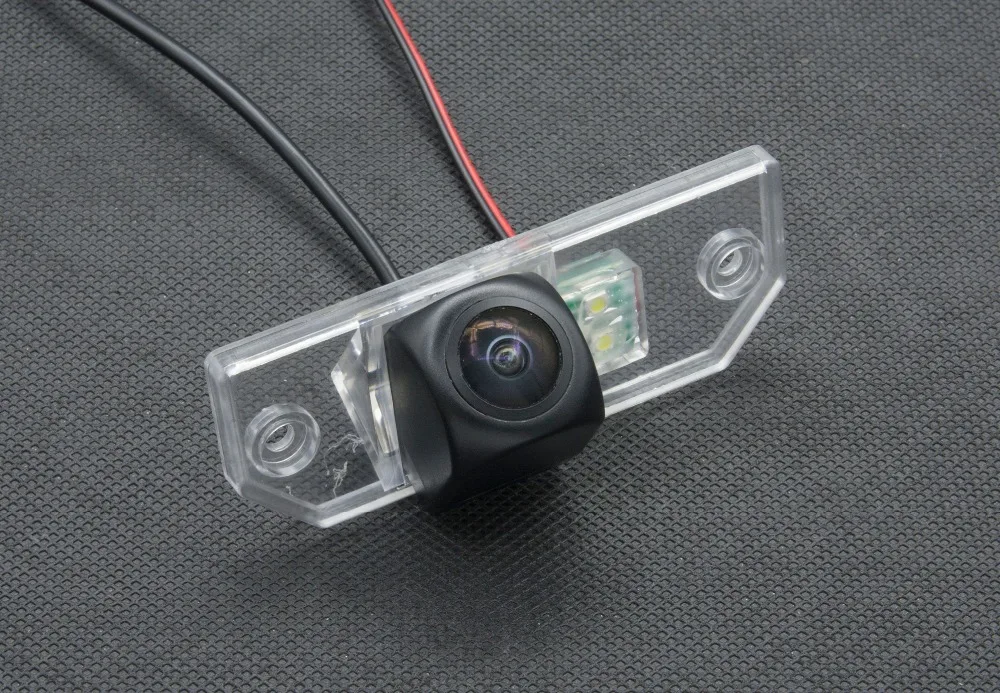

Камера заднего вида

Ahd 720p для Ford Focus 2 Hatchback 2008-2011 Mondeo Mk4 Mk5 2007-2017 C-max/grand C-max Mk2 2011-2019 Автомобиль

Сертификация: CE Происхождение: материковый Китай Направляющая линия: Да Тип материала: абс Длина видеокабеля: 6 м Материал линз: стекло Провод или беспроводная связь: провод Тип сигнализации: задняя сторона, аксессуары, автомобильные резервные камеры Материал корпуса: пластик Формат видео: AHD или NTSC Характеристика: Камера заднего вида AHD 720P для монитора Дополнительный комплект беспроводной связи 1:2,4G/фильтр питания 12 В Дополнительно 2: монитор заднего зеркала Дополнительный 3:5-дюймовый резервный ЖК-монитор для парковки Автопроизводитель 1:Форд Фокус 2 хэтчбек 2008-2011 Автопроизводитель 2: Форд Мондео MK4 MK5 2007-2017 Автопроизводитель 3:Ford C-Max/Grand C-Max MK2 2011-2019Камера заднего вида AHD 720P для Ford Focus 2 хэтчбек 2008-2011 Mondeo MK4 MK5 2007-2017 C-Max/Grand C-Max MK2 2011-2019 автомобиля Подходит для моделей автомобилей: (только для справки) Для хэтчбека Ford Focus 2 2008-2011 гг.

Для Форд Мондео МК4 МК5 2007-2017 Для Ford C-Max/Grand C-Max MK2 2011-2019 Важное примечание: пожалуйста, проверьте размер лампы номерного знака вашего автомобиля, если он такой же, как на следующем рисунке, прежде чем сделать заказ Перевозки: 1. Импортные пошлины, налоги и сборы не включены в стоимость товара или стоимость доставки. Ответственность за эти расходы несет покупатель. Если у вашей таможни есть какие-либо требования к оформлению, пожалуйста, свяжитесь с нами перед отправкой, мы делаем все возможное, чтобы помочь вам сократить расходы. 2. Клиент несет ответственность за плату за удаленную область (35 долларов США), если курьер подтвердит, что ваш адрес принадлежит удаленной области. 3. Пожалуйста, свяжитесь с таможней вашей страны, чтобы определить, какие дополнительные расходы будут понесены до торгов/покупки. Мы используем заказную авиапочту Китая / ePacket / авиапочту Гонконга для нашей международной доставки. Свяжитесь с нами напрямую, доставка обычно занимает 15-25 рабочих дней, за исключением некоторых отдаленных районов.

4. Если ваш адрес указан в почтовом ящике, транспортная компания откажет в доставке, поэтому вам нужно указать другой адрес. 5. Обычно будет задержка, чтобы показать статус доставки в системе обновления доставки; Вы можете рассмотреть возможность отслеживания ваших товаров через несколько дней после отправки. Гарантия и возврат: 1. Все наши товары проверяются на предмет правильной работы перед отправкой. 2. Все наши товары поставляются с 12-месячной гарантией производства. Гарантия не распространяется на повреждения, вызванные неправильной установкой, несчастным случаем, неправильным использованием, злоупотреблением, неправильной проводкой и неправильным напряжением. 3. Клиент несет ответственность за стоимость обратной доставки, пожалуйста, сообщите нам причину отзыва вашего заказа и отправьте нам четкое изображение или видео в качестве доказательства. Товары, возвращенные нам без отчета, не будут обработаны. 4. Гарантия будет аннулирована: (1) Повреждения, вызванные: чрезмерным износом, грязью, неправильным использованием, неправильной установкой или эксплуатацией, небрежностью, несчастным случаем.

(2) Любые повреждения, вызванные неправильной упаковкой, когда покупатели возвращают товар нам .(3) Если товар был разобран или отремонтирован неуполномоченным лицом. Другое Примечание: 1. Пожалуйста, укажите правильный адрес доставки и контактную информацию, вы знаете, курьерская компания вернет посылку после двух попыток доставки. Если это происходит, и покупатель просит нас повторно отправить посылку, покупатель должен нести ответственность за все возврат и повторную отправку почтовых расходов. спасибо за понимание и внимание. 2. Мы не несем ответственности за любые налоги на импорт, таможенные сборы или таможенные задержки. Если посылка возвращается к нам из-за того, что покупатели отказываются платить вышеуказанную плату, мы НЕ отправим посылку снова, если покупатель не завершит эту плату и не оплатит ВСЕ расходы на возврат и повторную отправку. Покупатель не может отменить заказ или запросить возврат средств по вышеуказанной причине. 3. Мы предлагаем обратиться к профессионалам для установки продуктов и попросить их протестировать их перед установкой.

Пожалуйста, свяжитесь с нами, если возникла проблема с установкой. Однако мы не несем ответственности за установку или удаление. 4. Мы будем признательны, если вы оставите нам положительный отзыв с 5 звездами, это побудит нас работать все лучше и лучше. Если вы когда-либо не удовлетворены, сообщите нам об этом, мы сделаем все возможное, чтобы улучшить удовлетворение. НЕ оставляйте нейтральный или отрицательный отзыв, который нас так сильно ранит. спасибо за понимание и помощь Пожалуйста, напишите нам, прежде чем оставлять отрицательный и нейтральный отзыв или открывать любой случай.

Марка: Маггиз
Категория: Рама автомобиля и детали кузова
Цвет: Только камера

Фрууго ID: 128662411-270408402
Код EAN: 9322625196182
Продавец: Цзинаньфэнсичэнванглуокецзиюсянгунси

Руководство для начинающих по установке резервной камеры

Хотите установить свою первую резервную камеру? Вы попали в нужное место.

Это руководство проведет вас через этапы покупки, планирования и подготовки вашего автомобиля и, наконец, самой установки.

Обратите внимание: эта статья представляет собой общий обзор и введение в процесс установки камеры заднего вида. Хотя мы прилагаем конкретные пошаговые инструкции к нашим продуктам, обязательно следуйте инструкциям для ваша конкретная модель камеры заднего вида .

Процесс прост, если вы немного сговорчивы, прочитайте это руководство и подготовьтесь. Если вы чувствуете себя некомфортно в этом процессе, большинство людей все же могут сэкономить деньги, купив комплект и поручить его установку кому-то более склонному к механике, вместо того, чтобы нести его в дилерский центр.

Содержание:

Одноминутное объяснение того, как работает установка резервной камеры
Стоимость установки резервной камеры
План успешной установки камеры заднего вида
Примеры электрических схем
Соберите инструменты и оборудование для установки камеры
Образцы установок
Время тестирования

1) Одноминутное объяснение того, как работает установка резервной камеры

Каждая установка резервной камеры выполняется примерно в несколько шагов:

1) Сначала решите, какой тип камеры заднего вида вы хотите . Существует множество типов камер заднего вида, которые вы можете выбрать, в зависимости от ваших вариантов монтажа камеры заднего вида и системного питания камеры заднего вида . Вы можете выбирать между моделями с Wi-Fi или моделями с проводным подключением (более надежными), которые подключаются к вспомогательному экрану. (Мы рассмотрим плюсов и минусов проводных и беспроводных систем.

У нас также есть широкий выбор высококачественных запасных камер OEM, которые обеспечат те же возможности, что и ваша текущая камера.0042 Видеорегистратор и встроенное оборудование для обеспечения безопасности , которое вы можете выбрать, пока вы там. Варианты с более широким набором функций, конечно, обойдутся вам дороже, но могут сэкономить вам тысячи при страховании. Что еще более важно они помогут обезопасить вас и вашу семью .

2) Затем закажите предпочитаемую камеру заднего вида, прочтите инструкции и подготовьте рабочее место. Для OEM, таких как замена резервной камеры, вы должны быть уверены, что у вас есть правильная модель.

Вообще говоря, независимо от того, какую систему камер вы выберете, вам нужно будет сделать следующее:
1. В зависимости от выбранного формата для просмотра видео вам потребуется:
  1. Установить выбранный монитор на приборную панель или предпочтительное место в вашей кабине.
  2. Удалите текущее зеркало заднего вида и установите новое выбранное вами устройство.
  3. Снимите панели, необходимые для доступа к головному устройству вашего автомобиля, чтобы вы могли правильно подключить камеру или установить модуль интерфейса Wi-Fi.
2. Затем вам нужно проложить кабели питания, триггерного провода или видеопотока (в зависимости от вашей конфигурации и монитора) к задней части автомобиля.
3. После этого вы должны смонтировать и установить резервную камеру в выбранном вами месте.
4. После этого вам нужно выбрать идеальный способ питания камеры: либо подключиться к источнику питания заднего фонаря (наиболее распространенный, но обеспечивает наименьшую устойчивость к атмосферным воздействиям), либо подключить питание через соединение в кабине.

3) Оттуда вы сможете протестировать и убедиться, что все работает, как задумано. В большинстве случаев вам нужно убедиться, что система полностью установлена , прежде чем проверить вашу установку.

2) Затраты на установку резервной камеры

Если ваша камера исчерпала себя, вы, вероятно, спросите себя: сколько стоит установка резервной камеры? Сколько будет стоить замена камеры заднего вида?

Хорошей новостью является то, что при такой установке любой умелый человек, скорее всего, уже имеет под рукой большую часть необходимых инструментов, а в наших наборах есть полезные дополнения, такие как стяжки и инструменты для снятия деталей.

Стоимость установки камеры заднего вида часто полностью зависит от Вас! Стоимость самих устройств может варьироваться от:

<100 долларов США за базовую резервную камеру . Всегда есть более дешевые варианты, но они обычно имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру смартфона с поддержкой Wi-Fi. Это стандартные рабочие камеры резервного копирования, которые выполнят свою работу.
В зависимости от ваших желаемых прибамбасов у нас также есть большой выбор высокого качества:
- камеры Форда ОЭМ подходящие резервные
- OEM-камеры GM подходят для резервного копирования
- камеры Тойота ОЭМ подходящие резервные
- Камеры заднего вида Dodge & Chrysler RAM OEM подходят для резервного копирования
- Универсальные камеры заднего вида
- Камеры заднего вида
- Сельскохозяйственные камеры

Что касается времени, вам следует выделить от 1 до 4 часов на установку резервной камеры. Ваш опыт и сложность выбранной вами системы действительно определяют, сколько времени это займет. Очевидно, вы не хотите торопиться.

Давайте начнем, чтобы вы могли увидеть, как спланировать установку.

3) План успешной установки камеры заднего вида

Послушайте, это будет не так просто, как сделать резервную копию фотопленки. Вам нужно будет подумать о том, как вы будете прокладывать эти кабели через свой автомобиль, и запачкать руки.

Но хороший план поможет вам в этом.

Во-первых, вам нужно решить, куда вы собираетесь смотреть, чтобы увидеть эту резервную камеру.

Установка дисплея на приборную панель или радиоконсоль — это совершенно другая проблема, одну из которых мы рассмотрим в следующем руководстве.

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: Достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта. Сделайте грубый замер от места, где вы собираетесь разместить камеру, до области багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Перед тем, как начать, вы должны прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Итак, вы должны быть готовы начать установку. Далее мы перейдем к тому, как установить камеру заднего вида.

4) Примеры схем проводки

Ниже приведен пример того, как большинство камер заднего вида выглядят при использовании мониторов:

Ниже приведен пример того, как большинство камер заднего вида выглядят при использовании зеркал заднего вида:

Ниже приведен пример того, как большинство установленных резервных камер выглядят, когда с использованием OEM-компонентов.

5) Сбор инструментов и оборудования для установки камеры Резиновая втулка подходящего размера (резиновый цилиндр, который защитит кабели от повреждения острым металлическим краем отверстия, которое вы собираетесь просверлить) и стяжки могут обеспечить безопасность.

Ваша резервная камера, скорее всего, будет поставляться с необходимыми кабелями (обычно RCA-кабели для камеры и монитора с разъемами для видео, кабели питания, провода заземления и, возможно, триггерный провод). Если нет, вам, вероятно, придется их купить, и большинство из них можно найти в хозяйственном или аудио/видео магазине. Наконец, полезно иметь под рукой обжимной инструмент или инструмент для зачистки проводов.

Комплект автомобиля и камеры Ever будет немного отличаться, но в целом вы должны быть защищены, если у вас есть следующие инструменты под рукой:

Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
Набор торксов
Набор ключей
Защитные очки
Фонари
Стандартный инструмент для зачистки/обжима проводов
Набор головок Torx
Нож-бритва
Набор головок или гаечных ключей
Инструмент для снятия обшивки или небольшой пластиковый шпатель
Паяльник и припой (опционально)
Термоусадочная трубка (дополнительно)

Наконец, если в ваш комплект не входит монитор, вам необходимо приобрести монитор, но это помогает определить следующий шаг, прежде чем делать это.

6) Примеры установки

Мы приведем здесь общее пошаговое руководство по установке, но вы также можете ознакомиться с некоторыми из наших конкретных руководств по установке ниже.

У нас есть полные руководства по установке для наших продуктов ниже:

Пример установки камеры заднего вида с монитором

Ваша камера заднего вида, скорее всего, будет установлена прямо над номерным знаком или на нем. Мы начнем оттуда. Вот что нужно сделать:

Снимите внутреннюю панель багажника. Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например, отвертку с плоской головкой, чтобы поддеть его. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить, если вы ломаете пластик, вы становитесь слишком агрессивным во время установки.
Снимите номерной знак.
Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.
Вставьте ранее купленную резиновую втулку. Теперь вы готовы приступить к работе и подключению проводов.

Прокладка и подключение проводов

Здесь мы начинаем выяснять, как подключить камеру заднего вида. Пойдем!

Протяните камеру и кабель питания через отверстие в салоне автомобиля.
Найдите провода фонарей заднего хода для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к фонарю заднего хода. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный.
Зачистите положительный и отрицательный провода фонарей заднего хода (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и соедините с ними кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.
Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.

Установка монитора

Следующий шаг — установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке камеры заднего вида может быть очень полезным.
Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)
Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенную проводку вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.

Установка камеры

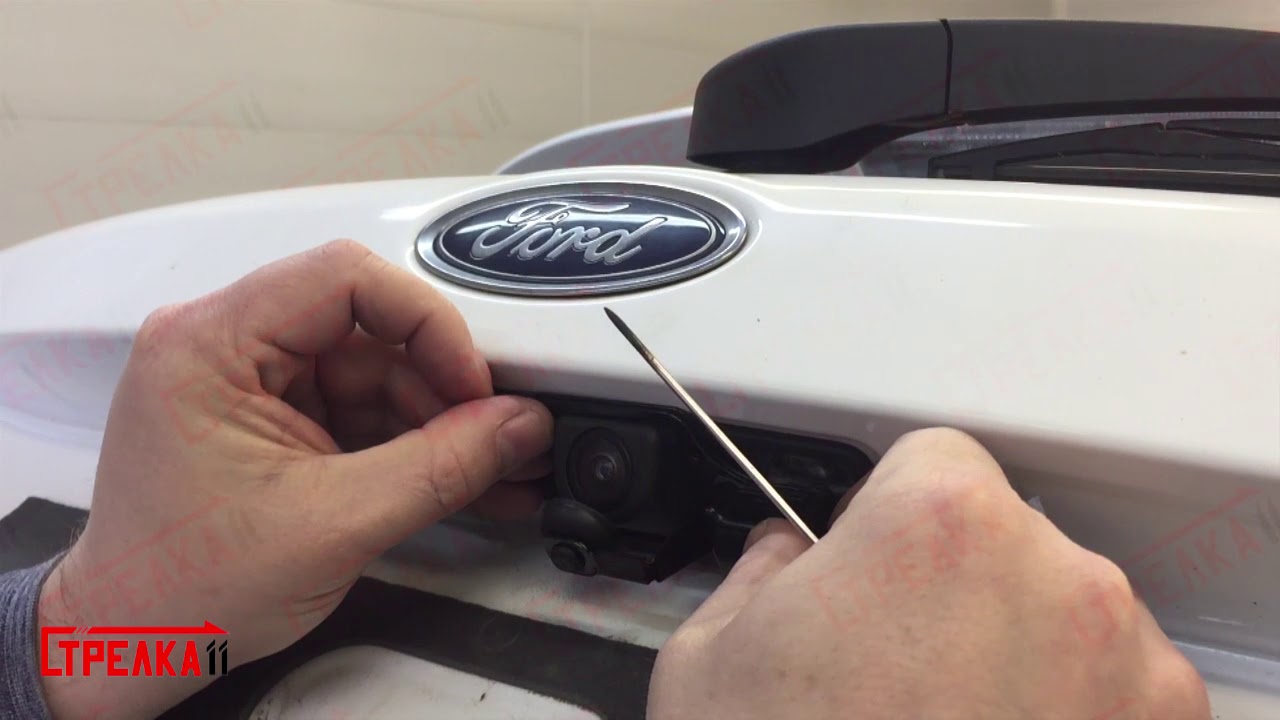

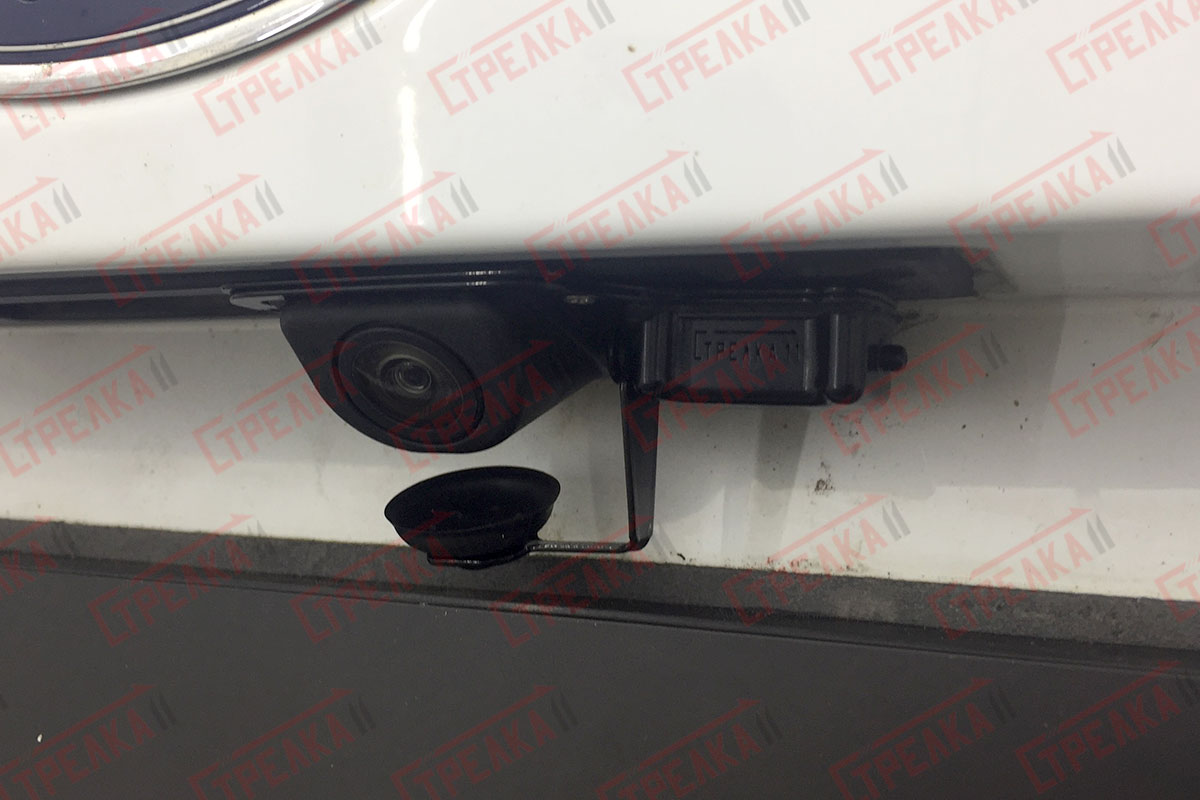

Волнуйтесь, потому что мы на финишной прямой. Все, что вам нужно сделать сейчас, это установить саму камеру на заднюю часть вашего номерного знака или багажника, подключить соответствующие провода (RCA и питание), и вы должны быть готовы к работе!

7) Время тестирования

Время пробного прогона. Прежде чем собирать все обратно в автомобиле, запустите несколько различных конфигураций условий вождения, чтобы убедиться, что камера работает правильно.
