Убираем помехи от светодиодных ламп. Делаем фильтр своими руками

Бюджетные светодиодные лампы дают помехи и ухудшают качество питающей электросети 220В. Помехи возникают и при работе «энергосберегаек» — компактных люминесцентных ламп. Причина их возникновения будет описана ниже, ну а для начала проверьте насколько качественную лампу вы приобрели и какие от неё идут помехи.

Чтобы услышать помехи от светодиодных ламп и КЛЛ, нужен обычный FM-радиоприемник. Для этого включите лампу, радиоприемник и поднесите его антенну к сетевым проводам. Вы услышите целую арию из треска, шелеста и шипения – это и есть помехи которые создают светодиодные лампы, вернее их блоки питания.

Чтобы понять, как устранить помехи от светодиодных ламп нужно узнать подробнее о помехах.

Что такое помехи?

В розетке присутствует, как известно, напряжение переменное. Напряжение это имеет синусоидальную форму, если взглянуть на него с помощью осциллографа мы увидим такую картинку.

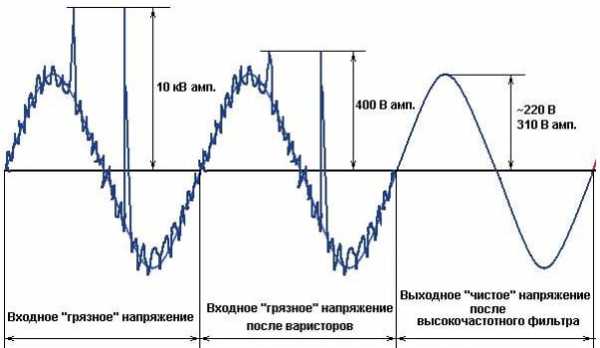

На рисунке выше вы видите напряжения с помехами и без. В идеальном случае напряжение должно быть, таким как на правой диаграмме.

Импульсные блоки питания применяются практически во всей современно технике: LED лампы, зарядные устройства, компьютерные БП, и т.д. Именно они дают помехи в сеть и чтобы от них избавится на вход по высокому напряжению устанавливают электромагнитный фильтр помех, состоящий из:

  • Варисторов;
  • электромагнитного дросселя;
  • конденсаторов.

Фильтр нужен как для защиты вашего устройства, так и для того, чтобы в процессе его работы помехи не возвращались в сеть. Помехи могут возникать не только от импульсных источников питания, но и при работе коллекторных двигателей, от искрения их щёток и процессов коммутации обмоток якоря.





Как работает фильтр?

  1. Варисторы ограничивают всплески и скачки напряжения, защищают устройства от выхода из строя. Их действие вы можете видеть на средней диаграмме. Первая диаграмма показывает насколько сильные скачки могут быть. Такие всплески вмиг убьют вашу технику.
  2. Дроссель – сглаживает ток. Это катушки индуктивности, по сути своей — медный провод, намотанный в катушку, может иметь ферритовый сердечник. Устанавливается последовательно цепи.
  3. Конденсаторы сглаживают форму напряжения, как и дроссель, но устанавливаются параллельно.

Чтобы понять почему так происходит нужно запомнить законы коммутации:

«Ток в индуктивности не может изменится моментально. Напряжение на ёмкости также не может изменятся скачком.»

С фильтрами разобрались. Логично вырисовывается вопрос: если фильтры нужно устанавливать с производственной линии, почему тогда лампы и импульсные источники питания «шумят»? Ответ очень простой, потому что недобросовестный производитель просто впаивает перемычки вместо фильтра.

Делаем фильтр своими руками

Чтобы устранить помехи от светодиодного прожектора или лампы, вы можете собрать или вытащить из вышедшей и строя техники фильтр. Тем самым вы улучшите характеристики своей лампы, избавитесь от лишних шумов радиоприёмника и телевизора. Типовая схема фильтра была показана в предыдущем разделе статьи.

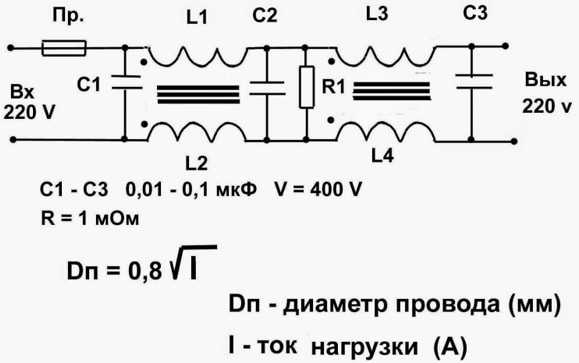

Рассмотрим схему фильтра от помех светодиодных ламп самостоятельной сборки.

На картинке вы видите номиналы всех деталей и компонентов. Диаметр провода для фильтра вы должны рассчитать по формуле, в зависимости от тока потребления устройства.

Мотать в один слой, не перекрещивая провода до заполнения сердечника. Желательно между витками оставить зазор.

Чтобы не заниматься намоткой фильтра вы можете использовать готовый дроссель от блока питания. Его можно найти в компьютерном БП, зарядном для ноутбука, DVD-проигрывателе, музыкальном центре, они расположены на плате блока питания. Обратите внимание и на энергосберегающие люминесцентные лампы – это источник деталей для многих радиолюбителей.

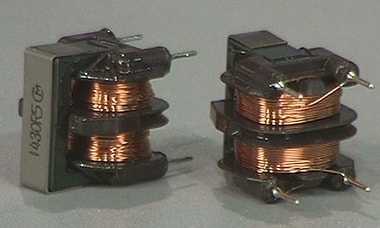

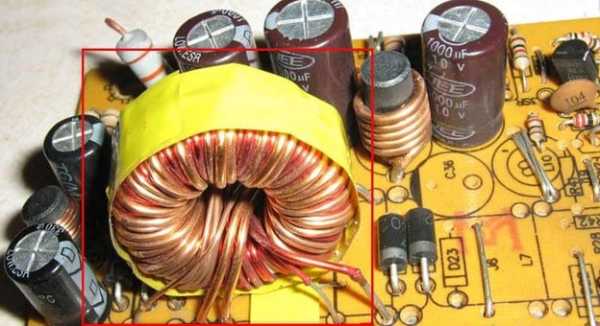

В мощных БП он может выглядеть, как тороидальный дроссель, или катушка, намотанная на ферритовом кольце. Такие фильтры обычно выдерживают тока на 2 и более Ампера.

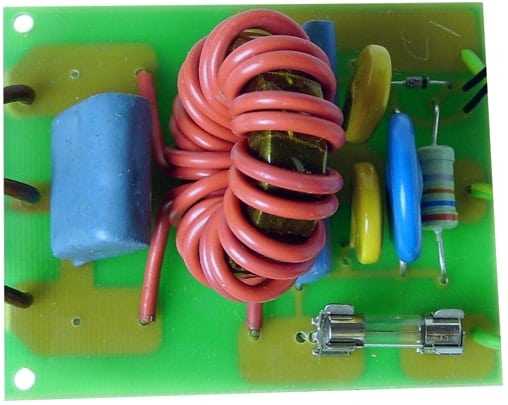

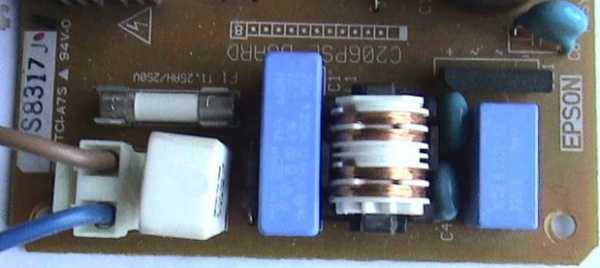

Выпаяв дроссель, нужно добавить к нему конденсаторы согласно схеме и фильтр будет у вас готов.

Еще более простой вариант – вы можете вырезать кусок платы от добротного блока питания. Выглядит этот участок подобным образом.

Обрезать плату ножовкой по металлу и припаять провода.

Далее нужно установить этот фильтр в корпус вашего светильника, таким образом:

2 варианта избавления от помех

Вариантов решения проблемы помех два.

Первый – это добавить фильтр к источнику помех – светодиодной лампе, блоку питания, прожектору и т.д. Тогда все устройства, подключенные к сети, не будут принимать эти помехи. Однако, такое решение возможно только при условии, что в корпусе светильника есть место для установки фильтра.

В светодиодной лампе разместить фильтр крайне сложно, как вариант поискать место в светильнике, в противном случае переходим к следующему варианту.

Второй вариант – это защитить от помех ваш приемник или усилитель. На помощь может прийти заводской сетевой фильтр – это удлинитель с тройником, кнопкой и встроенном в него сетевым фильтром. Но такое устройство стоит не дёшево и можно нарваться на некачественную продукцию в корпусе которой кроме варистора и кнопки никаких фильтров не будет.

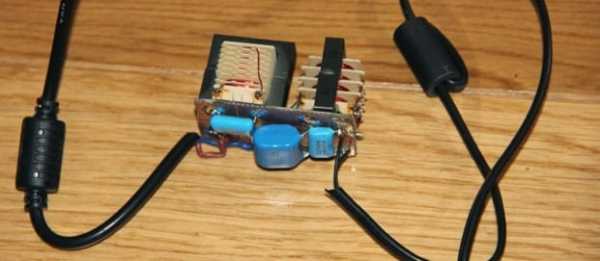

Значит нужно использовать самодельный фильтр, для этого мы по описанным выше схемам подключим его к приёмнику. Если в его корпусе нет места, то разместите его в корпусе удлинителя, или просто повесить в разрыв на провод.

Для придания эстетического вида можно обернуть его в термоусадку большого диаметра. Или уложить в мыльницу, пластиковый футляр любое что попадётся под руку. Если корпус будет металлическим – не забудьте обклеить его несколькими слоями изоленты изнутри.

Теперь вы знаете как убрать помехи от светодиодных ламп. Сделать звук вашего усилителя или приёмника чистым совсем не сложно!

Понравилась статья? Расскажите о ней! Вы нам очень поможете:)

svetodiodinfo.ru

Светлый угол - светодиоды • Помехи на ТВ и радио от светодиодных светильников

Освещаем наш дом, дачу, предметы интерьера

Помехи на ТВ и радио от светодиодных светильников

Ирррка » 29 апр 2014, 22:54

Добрый вечер!
Буду очень признательна, если Вы не оставите мой вопрос без внимания. Закончили ремонт в квартире и обнаружили очень неприятную вещь: при включении светодиодных точечных светильников с лампами на 220В происходят помехи на радио (начинает просто шипеть) и на ТВ (идет рябь). Светодиодная лента также дает небольшие помехи, но только на ТВ. Лампочки (точечные встроенные светильники) в коридоре китайские и дают очень большие помехи, светильники в ванной с лампочками osram дают небольшие помехи на ТВ и полностью глушат встроенное радио в ванной. Подскажите, пожалуйста, почему так может быть и что можно с этим сделать?
Заранее благодарна за ответ.

Ирррка
Светлячок

Сообщений: 4
Зарегистрирован: 29 апр 2014, 22:51
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.

Re: Помехи на ТВ и радио от светодиодных светильников

казанец » 30 апр 2014, 00:30

Рады видеть Вас на форуме! Трудно что-то сказать не зная, что за светильники у Вас. Можно название или хотя бы фото ваших чудес?

Человек, ищущий что-то, обычно это находит. (Индейская пословица)


казанец
Scio me nihil scire

Сообщений: 2717
Зарегистрирован: 11 сен 2011, 00:54
Откуда: Татарстан. Г. Казань
Благодарил (а): 167 раз.
Поблагодарили: 291 раз.

Re: Помехи на ТВ и радио от светодиодных светильников

Ирррка » 30 апр 2014, 01:03

Эти сильнее всего создают помехи. От остальных упаковок не осталось, позже попробую достать лампочку osram из светильника

Вложения
Это китайские

За это сообщение автора Ирррка поблагодарил:
IG (08 май 2014, 02:30)
Ирррка
Светлячок

Сообщений: 4
Зарегистрирован: 29 апр 2014, 22:51
Благодарил (а): 0 раз.
Поблагодарили: 1 раз.



Re: Помехи на ТВ и радио от светодиодных светильников

grif66 » 30 апр 2014, 12:47

фильтр от блока питания компьютерного поможет решить проблему. Драйверы практически все шумят в вч диапазоне, величина паразитных наводок зависит от схемного решения драйвера. Фильтр на тв по питанию и на радио.

"Эх, повысохла Русь, что силой, что разумом.....мельчает народ.....перевелись богатыри...." Али нет?


grif66
Искра знания

Сообщений: 585
Зарегистрирован: 05 май 2013, 23:28
Откуда: Екатеринбург
Благодарил (а): 4 раз.
Поблагодарили: 62 раз.

Re: Помехи на ТВ и радио от светодиодных светильников

EvG01 » 05 май 2014, 00:10

Все очень просто ... диоды не включенные на полную мощность, имеют питание от источника тока, скажем с половинным значением ... при этом значении напряжение на диоде ниже уровня стабилизации его светодиодом (светодиод работает как стабилитрон практически всегда), и ток не идет через диод, пытаясь пропихнуть ток, источник тока автоматически поднимает напряжение на выходном конденсаторе и в результате через диод стекает весь избыток, после чего картина повторяется, эти включения и дают наводку, экранировать надо все и питание и светодиодную ленту и корпуса лампочек, все это надо хотя бы подключить к общему проводу. А лучше использовать диоды включенные на мощность не менее 2/3 максимальной.

EvG01
Торшер

Сообщений:
45
Зарегистрирован: 04 май 2014, 14:06
Благодарил (а): 1 раз.
Поблагодарили: 2 раз.

Re: Помехи на ТВ и радио от светодиодных светильников

Самсамыч » 05 май 2014, 23:35

Ирррка писал(а):Добрый вечер!
Буду очень признательна, если Вы не оставите мой вопрос без внимания. Закончили ремонт в квартире и обнаружили очень неприятную вещь: при включении светодиодных точечных светильников с лампами на 220В происходят помехи на радио (начинает просто шипеть) и на ТВ (идет рябь). Светодиодная лента также дает небольшие помехи, но только на ТВ. Лампочки (точечные встроенные светильники) в коридоре китайские и дают очень большие помехи, светильники в ванной с лампочками osram дают небольшие помехи на ТВ и полностью глушат встроенное радио в ванной. Подскажите, пожалуйста, почему так может быть и что можно с этим сделать?
Заранее благодарна за ответ.

Проверьте мерцание лампочек, посмотрев на них через цифровой фотоаппарат. Если есть мерцание и разводы в картинке, то все ясно - дело в драйверах лампочек, а точнее в отсутствии оного.

Я дома переделал практически все люстры и светильники в сан-узлах и кладовках. Ставил вот такие драйверы http://elasia.ru/goods/Istochnik-pitaniya-LED-driver-4 и ни каких проблем не наблюдал, ТВ в каждой комнате, в Ванной радио.

Скорее всего помеху дают верхние гармоники, которые образуются при "кривом" выпрямлении переменного напряжения драйвера-выпрямителя-ограничителя Светодиодов. Попробуйте на повод как можно ближе к лампочке поставить фильтр. Снять можно с любого компьютерного интерфейсного кабеля (такой черный цилиндр), который часто крепится на защелки. Должно помочь.

Самсамыч
Прожектор

Сообщений: 134
Зарегистрирован: 04 апр 2014, 19:07
Благодарил (а): 4 раз.
Поблагодарили: 7 раз.

Re: Помехи на ТВ и радио от светодиодных светильников

Зеленый я » 08 май 2014, 02:59

Если в каждую лампочку втиснуть, кроме драйвера еще и фильтр, то какого размера и стоимости она будет???? Аналогичные проблемы с помехами есть и у некоторых "бюджетных" ТВ с внешним блоком питания на 12в (идет в комплекте с тв).
Сегодня покупатель спрашивал, как можно от этой хрени избавиться. В больницу кому-то тв купили, так там прибежали даже с другого этажа, искали у кого что включено... Нашли.
На хол.ходу 12в постоянки с вч модуляцией - помех нет, но стоит б\п подключить к ТВ, как на всех соседних ТВ идет помеха. Через "сетевой фильтр" проходит свободно, он изгалялся как мог. Мужичек грамотный. Посоветовал ему самый быстрый способ - купить другой б/питания и проверить "по месту".
P.S. Были возвраты видеорегистраторов из за того, что его преобразователь на 5в - глушил фм-модулятор, предающий музыку на приемник, или давал "свисто-шуршание" на всем диапазоне (т.е. помеха через гнездо прикуривателя в бортовую сеть проходила) . У нас любитель "поковыряться" разбирал два аналогичных преобразователя, там несколько отличались номиналы смдшных омников и печатная плата по другому рисунку выполнена, а принципиальную он разрисовывал: та-же. Смд перепаивал, подбирал, один фиг. Сумел основной шум несколько сместить по отношению к частоте приема и только. А травить"нешумящую" плату не стал - просто продали регистраторы с такими б\п другим людям, которые приемник мало слушали...
Зеленый я
Светодиод

Сообщений: 364
Зарегистрирован: 01 апр 2012, 22:39
Откуда: Иваново
Благодарил (а): 17 раз.
Поблагодарили: 25 раз.

Re: Помехи на ТВ и радио от светодиодных светильников

soyer » 08 май 2014, 09:38

EvG01 писал(а):Все очень просто ... диоды не включенные на полную мощность, имеют питание от источника тока, скажем с половинным значением ... при этом значении напряжение на диоде ниже уровня стабилизации его светодиодом (светодиод работает как стабилитрон практически всегда), и ток не идет через диод, пытаясь пропихнуть ток, источник тока автоматически поднимает напряжение на выходном конденсаторе и в результате через диод стекает весь избыток, после чего картина повторяется, эти включения и дают наводку, экранировать надо все и питание и светодиодную ленту и корпуса лампочек, все это надо хотя бы подключить к общему проводу. А лучше использовать диоды включенные на мощность не менее 2/3 максимальной.


Очень сомнительное обьяснение. ""напряжение на диоде ниже уровня стабилизации его светодиодом""....какой диод имеется в виду?

Yes I think to myself... what a wonderful world...


soyer
Scio me nihil scire

Сообщений: 1896
Зарегистрирован: 26 май 2010, 14:15
Откуда: г. Барнаул
Благодарил (а): 58 раз.
Поблагодарили: 193 раз.

Re: Помехи на ТВ и радио от светодиодных светильников

Самсамыч » 08 май 2014, 12:42

Уважаемые черепа-мыслители, не надо все усложнять. Какие драйверы-преобразователи? Вы о чем?
Автор все четко сказал - дешевые китайские лампочки-ретрофиты.
А там нет драйвера, а стоит банальное токоограничивающее реактивное сопротивление в виде конденсатора, что в совокупности с активной нагрузкой в виде светодиода дает классический диффиренцирующий CR 4-х полюсник или по простому - генератор гармоник. Если на него подать выпрямленное двухполупериодное сетевое напряжение, то на выходе будет то, что вы описываете, а провода, ленты и сам светильник уже работает как излучающая антенна.
Банальная китайская ошибка. Когда блок выпрямления и блок ограничения тока поменяли местами!
Отнесите эти конкретные изделия продавцу и возьмите что нибудь другое, сделанное головой, а не Ж-й.

Самсамыч
Прожектор

Сообщений: 134
Зарегистрирован: 04 апр 2014, 19:07
Благодарил (а): 4 раз.
Поблагодарили: 7 раз.

Re: Помехи на ТВ и радио от светодиодных светильников

EvG01 » 09 май 2014, 22:25

soyer писал(а):...какой диод имеется в виду?

Да в принципе любой... если подключите к осцилографу выводы светодиода и пропустите через него ток ... скажем вместо положенных 100mA - всего 30mA Вы и увидите этот эффект.
EvG01
Торшер

Сообщений: 45
Зарегистрирован: 04 май 2014, 14:06
Благодарил (а): 1 раз.
Поблагодарили: 2 раз.

Re: Помехи на ТВ и радио от светодиодных светильников

ivdor » 09 май 2014, 22:34

Вы опять удивляете знанием источников тока и диодов. Ну увидим мы, что на 5-50мВ напряжение изменится. И что ?

Какое напряжение стабилизации у светодиода, если при 30мА на нем 3.25В, при 100мА - 3.3В ?

Оно и не что-либо как и не как-либо что. А что касательно относительно - то безусловно. Оно и не надо было бы, но доведись такое дело - вот я вам и пожалуйста. Я все.

PS: используйте вышеприведенную информацию на свой страх и риск..


ivdor
Scio me nihil scire

Сообщений: 3851
Зарегистрирован: 29 июл 2011, 00:49
Откуда: Псков, СЗФО.
Благодарил (а): 24 раз.
Поблагодарили: 270 раз.

Re: Помехи на ТВ и радио от светодиодных светильников

EvG01 » 10 май 2014, 01:32

ivdor писал(а):Вы опять удивляете знанием источников тока и диодов. ...

Стараюсь ... как умею ...
По существу ...
Вы правильно писали " ... если при 30мА на нем 3.25В, при 100мА - 3.3В ..." - из этого следует что где то рядом находится точка где дифференциальное сопротивление минимально, и если смотреть на вольт амперную характеристику (ВАХ) то в этом месте в районе перелома она имеет не гладкий, а случайный ступенчатый вид, неповторяющийся, т.е. для одного значения напряжения на концах, будут случайные значения тока через диод, это вызывает шум, который имеет спектр, близкий к белому шуму в полосе частот 0—200 кГц. Этот шум усиливается испульсным источником тока, поскольку в ШИМ регуляторах сравнивается напряжение на сопротивлении в цепи нагрузки, с опорным напряжением. И в той области где ток однозначно не зависит от напряжения, ( т.е. для одного значения напряжения будет много значений токов ) ... ШИМ будет пытаться подобрать нужную скважность импульсов включения, и подберет ... диод будет часто включаться и выключаться средний ток будет соответствовать выставленому но не будет непрерывным, это не одно и то же как если подключить к аккуму и регулировать изменением сопротивления.
Этот эффект (без ШИМ, просто с усилителем) используется известным производителем микроэлектроники "Maxim Integrated" http://pdfserv.maximintegrated.com/en/an/AN3469.pdf
EvG01
Торшер

Сообщений: 45
Зарегистрирован: 04 май 2014, 14:06
Благодарил (а): 1 раз.
Поблагодарили: 2 раз.

Re: Помехи на ТВ и радио от светодиодных светильников

ivdor » 10 май 2014, 01:41

EvG01 писал(а):если смотреть на вольт амперную характеристику (ВАХ) то в этом месте в районе перелома она имеет не гладкий, а случайный ступенчатый вид, неповторяющийся, т.е. для одного значения напряжения на концах, будут случайные значения тока через диод, это вызывает шум, который имеет спектр, близкий к белому шуму в полосе частот 0—200 кГц


Покажите, пожалуйста, ступенчатую ВАХ светодиода. Очень интересно посмотреть на неё. Оно и не что-либо как и не как-либо что. А что касательно относительно - то безусловно. Оно и не надо было бы, но доведись такое дело - вот я вам и пожалуйста. Я все.

PS: используйте вышеприведенную информацию на свой страх и риск..


ivdor
Scio me nihil scire

Сообщений: 3851
Зарегистрирован: 29 июл 2011, 00:49
Откуда: Псков, СЗФО.
Благодарил (а): 24 раз.
Поблагодарили: 270 раз.


Вернуться в Светодиоды в быту

Кто сейчас на форуме

Зарегистрированные пользователи: 0819046, 3Dservice, БелСвет, Aleksandr_A, Alexкг68, Altyc, АМТСвет, Антон80, Bing [Bot], BVlad, Сергей_глизе, СергейТехноплаза, Светоспектр, Светочъ, DNL, dozator, dua3, Gench, Google [Bot], Google Adsense [Bot], Google Feedfetcher, iAM, Ionnika, ivanko, Led-Led, LEDGROUP, Ledsvet2017, LGT, lpt lpt, m23, mailru, Majestic-12 [Bot], Michail, olegbr, ОПТИЛАЙТ, Pavel Mirleda, Pescado, regent, Sergey-73, skal, tio, transportal24, VA, Vatra, Zadnitca, Zaur, zQ, Игорь ТД «888», лучик, Максим Орлов, Яндексбот



ledway.ru

Как устранить помехи от видеорегистратора на радио: убрать, что делать

Поделиться на Facebook

Поделиться в ОК

Видеорегистратор, установленный на лобовом стекле автомобиля, иногда создает помехи и скрежет, которые слышатся при прослушивании радио. Качество транслируемых передач ухудшается, даже если устройство установить строго по инструкции. Чтобы разобраться, как устранить помехи от видеорегистратора на радио, нужно установить причину, по которой они возникают.

Почему это происходит

Шумы на радио могут возникать по многим причинам: из-за дешевых комплектующих плохого качества или при неправильной установке устройств.

Самые распространенные из них:

  1. Одна из возможных причин — электромагнитное излучение, которое исходит от блока питания и работающего видеорегистратора. Импульсные помехи возникают от работающего импульсного преобразователя, расположенного в этих двух устройствах. А из-за отсутствия фильтрующих элементов и защитного покрытия эти импульсы улавливает соединительный провод и передает их на радио. Мощность, исходящая от них, слабая, но шумы и скрежет получаются большими.
  2. Если кабель, подключенный к видеорегистраторов, и кабель, соединяющий радиоустройство с антенной, располагаются близко друг к другу, это может способствовать появлению шумов. Это происходит из-за того, что у антенного провода отсутствует защита от электромагнитного излучения.
  3. Также шумы могут возникать, если на питающем проводе не установлены ферритовые кольца.

В связи с этим создаются условия, когда антенна принимает волны, исходящие от кабеля и блока питания, и выводит их на динамики. Это не информационные волны, которые при прослушивании радио проявляются в виде помех.

Что делать

Убрать помехи с магнитолы можно самому, главное — уметь работать с электронными приборами.

Для этого понадобится минимум запчастей и простые инструменты. Устранить помехи можно следующим образом:

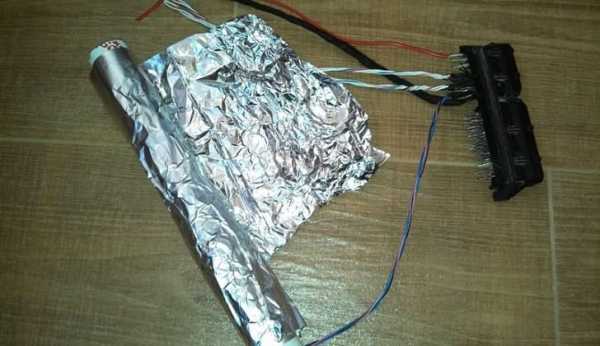

  1. Заменить антенный кабель другим или сделать экранированную оплетку. С такой защитой антенна не будет улавливать посторонние радиоволны.
  2. Дешевая магнитола плохого качества также служит источником, из-за которого возникают шумы. Для их устранения достаточно поменять оборудование на модель хорошего качества.
  3. Устранение помех можно сделать путем замены импульсного блока питания регистратора на линейную модель.

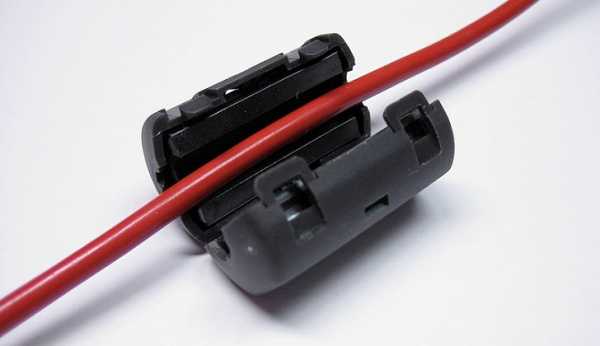

  4. Иногда решить проблему помогает ферритовое кольцо, установленное на питающий кабель. Ферритовые кольца (цилиндры) продаются во всех специализированных магазинах. Их подбирают под диаметр кабеля. Кольца устанавливают в двух местах: возле адаптера и штекера питания видеорегистратора. При этом кабель протягивают 3-4 раза через кольцо.
  5. Посторонние шумы в магнитоле можно свести к минимуму, если элементы регистратора и антенны расположить на максимальном расстоянии друг от друга.
  6. Также решить проблему помогает установка стабилизатора.
  7. Если видеорегистратор подключить не к прикуривателю, а к бортовой сети машины, то помехи исчезнут, т.к. большинство из них возникает из-за блока питания. Технически это сделать сложно, и не у каждого новичка получится встроить устройство в систему питания автомобиля. Поэтому тем, кто никогда не занимался таким видом работ, лучше обратиться к специалистам. Иначе неправильный монтаж повлечет за собой поломку всей системы.

Прежде чем приниматься за сложную работу, изменяя блок питания или конструкцию гаджета, вначале нужно испробовать более простые методы по устранению шумов на радио.

Похожие публикации:

Поделиться на Facebook

Поделиться в ОК

autotuning.expert

Помехи радиоприёму от энергосберегающих ламп.

 Я долго не мог понять, что случилось с музыкальным центром, когда почти весь диапазон FM (87,5 – 108 МГц) стал принимать радиостанции с треском и шипением. Я даже выбежал на крыльцо посмотреть, не зависли ли в небе летающие тарелки. Но пару светящихся тарелок я обнаружил в прихожей и, щёлкнув выключателем, в полумраке понял, что отремонтировал, таким образом, радиоприёмник. Новые мощные светодиодные светильники! Как я сразу не догадался!

 Никогда не думал, что в век цифровых технологий из начала прошедшего столетия ко мне обратно вернутся искровые передатчики в виде светодиодных энергосберегающих ламп. Конечно, мне стало интересно покопаться с этим передающим устройством Model NO : DNR/LNR-22.

Такое случилось, когда музыкальный центр находился в 50-и километровой зоне от сгустка (около 40) радиовещательных передатчиков, расположенных в Москве. В этом случае уровень сигнала радиовещательных станций был соизмерим с уровнем помех расположенной рядом энергосберегающей лампы.

Фото 1.

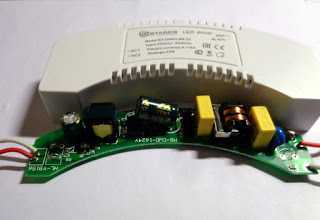

Открыв коробочку с электронной схемой питания светодиодной матрицы, в глаза сразу бросились доработки, которые превратили светильник в источник помех. Всё очень просто, по входу и выходу блока питания вместо дифференциального дросселя подавителя помех и катушки индуктивности фильтра стоят перемычки. Не установлен блокировочный керамический конденсатор параллельно электролитическому конденсатору. Керамический конденсатор меньшей емкости более активно блокирует высокочастотный шум, который является помехой для радиоприёмника.

Фото 2.
Фото 3.

 Рассмотрим схему питания светодиодной матрицы более детально. Её центром является преобразователь напряжения, выполненный на микросхеме. Его задача поддерживать постоянный ток на светодиодной матрице, чтобы её свечение не менялось от изменения напряжения сети в результате изменения нагрузки потребителей энергии. Опустим его принцип работы, основанный на изменении длительности импульсов, которые  регулируют ток в цепи питания светодиодов. Спектр  импульсного сигнала насыщен высшими гармониками, они и забивают эфир помехами. Тем не менее, дифференциальный фильтр, окружённый двумя желтыми конденсаторами, новаторами был оставлен. Этот фильтр устраняет помехи от преобразователя в сетевых проводах.

Фото 4. Антенна.
 В этом случае антенной преобразователя послужила диодная матрица, причём не сами светодиоды, а печатные дорожки, спиралью соединяющие их. Чем не спиральная антенна передатчика, то есть преобразователя.  Для меня останется загадкой, почему доработанные лампы в виде ВЧ передатчиков попали к потребителю?

     Самостоятельная доработка схемы питания энергосберегающей лампы.

Тот, кто не прошёл инструктаж по работе с электроустановками до 1 кВ, покиньте эту страницу.
Рис. 1. Схема фильтра по питанию светодиодной матрицы.
 В этой модели наибольший эффект в подавлении помех радиоприёму произвёл фильтр по питанию светодиодной матрицы, состоящий из ферритового колечка с бифилярной шаговой намоткой и двух металлопленочных конденсаторов 1000 – 3300 пФ или керамических дисковых высоковольтных конденсаторов, которые рассчитаны на переменное напряжение не менее 250 вольт (фото 5 и 6). Можно использовать уже готовое кольцо с такой намоткой. Такие помехозащитные дроссели встречались раньше во вторичных цепях, всех блоках питания, включая телефонные зарядки, в которых используются преобразователи. Очень удобные в этом случае кольца жёлтого цвета, покрытые слоем диэлектрика, сглаживающего  острые боковые кромки кольца и защищающего, таким образом, лакированную поверхность провода.  Да, кстати, я использовал провод в эмалированной изоляции, а его диаметр 0,5 мм. Намотка в два провода около 10 витков. Кольцо без покрытия придётся обмотать изоляционной лентой (лакотканью или малярным скотчем).
Фото 5.
Фото 6.
 Для надёжности я заполнил свободные места на печатной плате недостающими элементами.
 Это дополнительный фильтр нижних частот (ФНЧ) (катушка 10 - 100 мкГн и конденсатор 1000 – 3300 пФ). Этот фильтр дополнительно ослабляет высокочастотные составляющие спектра импульсного сигнала, который может просочиться в сетевые провода.
Рис. 2.  Фильтр нижних частот (ФНЧ). Должен был стоять по сетевым проводам.
Фото 7. ФНЧ.
Фото 8. ФНЧ.

 Возможно, в природе попадутся похожие типы ламп, нуждающиеся в такой доработке. Важно, чтобы недостающие или дополнительные фильтры монтировались в непосредственной близости преобразователя. Использование длинных соединительных проводов не дадут положительного эффекта. Так, дифференциальный фильтр на ферритовом кольце подавляет помехи на 50 – 60 дБ в диапазоне 30 – 100 МГц (но это, если посмотреть по генератору с 50-Ом выходом и такай же нагрузкой).

Все доработки поместились в корпусе электронного блока. Если раньше приёмник принимал ламповые помехи в диапазоне FM с расстояния 5 метров, то теперь чувствует их слабое шипение только в непосредственной близости от антенны, и меня это вполне устраивает.

Фото 9. Лампа рядом с антенной.
 Задача проверить, как такая лампа губит диапазон КВ у меня не стояла. Как вариант могу предложить попробовать использовать дополнительный фильтр нижних частот или дифференциальный дроссельный фильтр по вторичной цепи питания. Такой фильтр будет более громоздким, поскольку содержит большее количество витков при диаметре провода более 0,5 мм. Емкость конденсаторов в этом случае надо будет увеличить в 10 раз.  Да, две лампы, таким образом, переделал, используя бывшие в употребления детали от старых блоков питания.
Фото 10.

dedclub.blogspot.com

Устраняем радиопомехи

Только что, отправив свою дочь в колледж на ее первый семестр, вы с нетерпением ожидаете, когда наконец сможете послушать матч. Теперь, когда вам не придется слушать ее громкую музыку, с визжащими голосами и завывающими гитарами. Но вместо сообщения о первой подаче вы слышите что-то, очень похожее на ужасное завывание гитары, – и звук разрастается, когда вы разгоняетесь и тормозите, превращаясь в навязчивое ритмичное щелканье, пока вы ждете зеленого светофора. В плеере нет кассеты. То, что вы слышите, – это радиопомехи.

Ищем источник

Существует три класса радиочастотного шума – постоянный, периодический и следующий за скоростью двигателя. В предыдущем абзаце описан последний тип – шум изменялся по высоте и громкости, когда двигатель разгонялся и замедлялся. Этот тип шума вызван чем-то, чья скорость зависит от двигателя. Вероятные виновники – зажигание, генератор переменного тока или даже топливная форсунка. Причиной шумов на постоянной скорости обычно является электромотор – скорее всего, электрический топливный насос, находящийся в топливном баке большинства современных автомобилей, который работает с постоянной скоростью при работе двигателя. Моторчик электровентилятора также будет работать на постоянной скорости – пока вы не измените настройки вентилятора или не выключите его. Найти источник периодических шумов легче, это может быть электрическое приспособление для регулировки сиденья или моторчик стеклоподъемника. Другими словами, даже если шум идет из радио, его причиной может быть любое устройство в вашем автомобиле.

Постоянные шумы

Один из моторов, который непременно работает при работе вашего автомобиля, – это мотор топливного насоса, и, к сожалению, он спрятан внутри топливного бака. Поверните ключ в положение RUN, не заводя автомобиль. Насос должен поработать 2-3 секунды. Затем, когда компьютер обнаружит, что двигатель не работает, он перекроет насос, чтобы предотвратить выброс топлива и разряжение аккумулятора. Другие устройства, которые могут стать причиной постоянных шумов, – это вентиляторы обогревателя, стеклоочистители и электрические вентиляторы охлаждения радиатора.

Шумы, зависящие от двигателя

Здесь причиной могут быть генератор или регулятор напряжения, неисправная топливная форсунка и система зажигания.

Испытание счетчиком Гейгера

Вот наш любимый прибор для нахождения и устранения сильных шумов – дешевый радиоприемник AM (амплитудной модуляции).


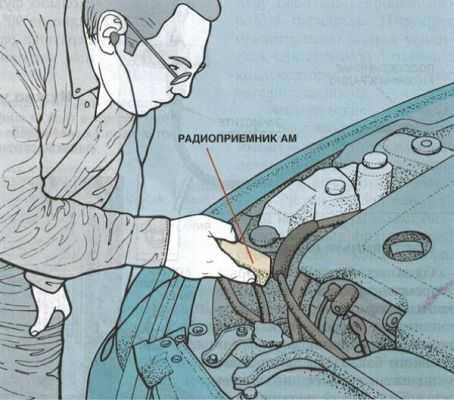

Дешевый радиоприемник AM станет хорошим прибором типа счетчика Гейгера для того, чтобы найти радиочастотные помехи. На рисунке мы пытаемся найти генератор с дефектным диодом. Берегите свои пальцы.

Настройте его на пустой канал около 1400 кГц, увеличьте громкость в наушниках на голове и воспользуйтесь приемником, чтобы найти шум. Эти дешевые радиоприемники используют ферритовую антенну, которая имеет хороший прием сбоку, но плохой прием по длине. Когда вы найдете шум в пределах нескольких футов (1 фут = 30,48 см), поверните радио на 90°, чтобы свести шум к минимуму. Верхушка радиоприемника укажет на источник, как прицел.

Нужно убедиться

Найдите способ отсоединить источник радиочастотных помех и проверьте, не прекратится ли шум. Это будет нелегко сделать, если причина в топливном насосе или зажигании, но вы можете снять ремень с генератора. (Не отсоединяйте электричество от генератора – остаточное напряжение (ЭДС) может обуглить диоды.) Если вы считаете, что причина в топливной форсунке, попробуйте отсоединить ее от проводов.

Забился

Действительно, все автомобили сегодня используют резисторные провода к свечам зажигания, если вообще есть провода к свечам. Если ваш автомобиль не слишком новый, испорченные провода могут стать источником проблемы. Выньте и замените провода по одному, почистите их от густой смазки и грязи с помощью мягкого моющего средства и проверьте прочность соединений на концах. Теперь возьмите омметр и измерьте сопротивление проводов по всей длине – они должны иметь приблизительно 10 000 ом на 30 см. Сопротивление в мегаомах или в малых числах может быть источником не только радиочастотных помех, но и перебоев зажигания. Замените любые подозрительные провода заводскими или высококачественными проводами. Проверьте свечи зажигания, катушку и распределитель на наличие углеродистых следов или искрения.


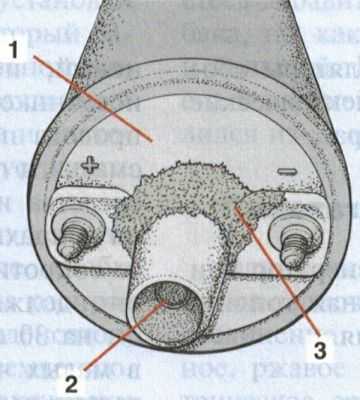

Углеродистые следы в системе зажигания – источник шума. 1– КАТУШКА ЗАЖИГАНИЯ. 2 – К РАСПРЕДЕЛИТЕЛЮ. 3 – КОРРОЗИЯ И ИСКРЕНИЕ.

Периодические помехи

Найти источник этих помех довольно легко. Причиной радиочастотных помех, которые появляются только при работе стеклоподъемника какого-нибудь окна, может стать моторчик стеклоподъемника.

Что с этим делать?

Когда вы выяснили источник помех, что с этим можно сделать? Это зависит от того, передаются ли помехи по радио или по проводам, потому что от этого зависит способ их устранения. Попробуйте вытянуть антенный вывод вашего радио. Если шум исчезает или становится намного тише, он проходит через антенну. Если шум остается таким же или становится сильнее, он идет через 12-вольтовый силовой кабель.


Убедитесь, что оба конца антенны правильно заземлены и чистые от ржавчины.

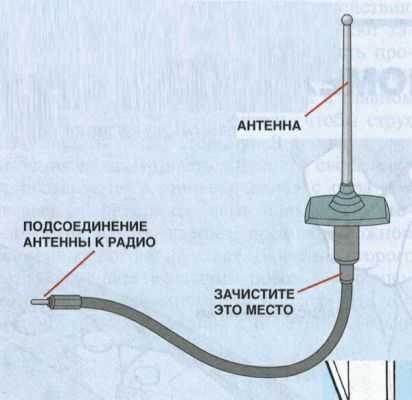

Попробуйте вынуть антенну из гнезда и зачистить листовой металл гнезда и крепление антенны. Чистите до блеска, воспользуйтесь наждачной бумагой. Слегка смажьте поверхность вазелином и заново установите. Это поможет обеспечить хорошее заземление для антенны. Убедитесь, что рама радиоприемника правильно заземлена к кузову автомобиля. Послепродажные установки нередко имеют радиоприемник, который заземлен только защитой в коаксиальном кабеле антенны. Простой провод, добавленный между металлическим корпусом узла и листовым металлом автомобиля, может устранить любые радиочастотные помехи.

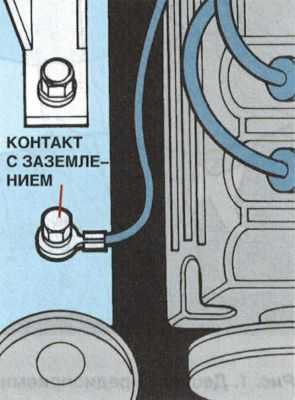

Проверьте точки заземления, отвернув, зачистив и затянув.

Есть два способа сократить шум: использовать индукцию в силовом кабеле, чтобы не давать высокочастотным помехам распространяться, или использовать конденсатор, чтобы без вреда сделать отвод к заземлению. Иногда необходимы обе уловки. Фактически большинство электрических моторов на вашем транспортном средстве используют что-то вроде конденсатора для подавления шума. Любой хороший магазин автозапчастей пролает необходимые вам детали. Например, противопомеховый фильтр, который мы показываем ниже. Он имеет высокую индукцию вместе с 12-вольтовым силовым кабелем к стереоприемнику, а также пару небольших конденсаторов в параллель. Индукция предотвращает шум от усилителя через провода питания, а конденсаторы отводят любые оставшиеся шумы.

Электрические моторы, как говорилось выше, часто имеют конденсаторы в параллель с якорем с целью сокращения радиочастотных помех. Если щетки мотора изношены и искрят, шум может оказаться мощнее фильтрующей способности конденсатора. Многие автомобильные электрические моторы нельзя ремонтировать, и их приходится заменять, если простой фильтр не делает их работу тише.

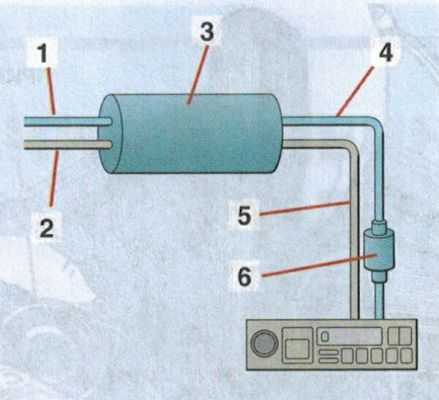

Этот радиочастотный фильтр идет в одной линии с соединением к подаче тока и к заземлению. 1– К АККУМУЛЯТОРУ. 2 – К ЗАЗЕМЛЕНИЮ. 3 – ПОТОЧНЫЙ ПРОТИВОПОМЕХОВЫЙ ФИЛЬТР. 4 – 12-ВОЛЬТОВЫЙ ПРОВОД ПИТАНИЯ. 5 – ЗАЗЕМЛЕНИЕ. 6 – ПАТРОН ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ.

Как сказано выше, топливные насосы находятся в труднодоступном месте – на большинстве современных автомобилей они установлены внутри топливных баков. Чтобы подобраться к насосу или к проводке, которая подсоединена к насосу, необходимо снять топливный бак из-под автомобиля, что является длинной, грязной и потенциально опасной процедурой. Будьте осторожны, если вы пытаетесь добавить фильтр во внешнюю проводку бака, так как фильтр сам по себе громоздкий и большой. Вам нужно надежно прикрепить его к верхней части бака, чтобы он не отвалился из-за выбоин и ям на дороге.

Пайка

Одним из самых распространенных источников радиочастотных помех являются плохие соединения. Если вы обнаружите неисправное, ржавое крепление или неплотное электрическое соединение, не пытайтесь просто зажать соединитель плотнее на проводе. Снимите разъем и зачистите провод. Вам может потребоваться обрезать провод на несколько сантиметров, чтобы удалить всю коррозию под изоляцией.

Есть только один приемлемый метод для сращивания проводов, если у вас возникают радиопомехи, – и обычный автомобильный разъем сюда не подойдет. Вам потребуется надежный, чистый, мощный (много ватт) паяльник или паяльный пистолет, фитильный 60-40 припой (канифоль) и поливинилхлоридная сжимающаяся трубка.

Начните с использования подходящего, витого провода для автомобилей. Невитой провод для домашнего использования будет трескаться и, в конце концов, сломается. Диаметр провода должен быть по меньшей мере того же диаметра, к которому вы будете паять. Если вы присоединяете силовой кабель, заземление или фильтр, используйте провод 12-го калибра для ультранизкого напряжения. Зачистите и нанесите припой на оба провода, чтобы перекрутить их вместе для прочного механического соединения. Натяните отрезок поливинилхлоридной сжимающейся трубки поверх одного провода, перекрутите вместе и спаяйте. Пользуйтесь достаточным нагревом и количеством припоя, чтобы произвести блестящее, влажное на вид спаянное соединение. Дайте соединению остыть, не трогая его. Это предотвратит жидкий припой от кристаллизации в процессе охлаждения.

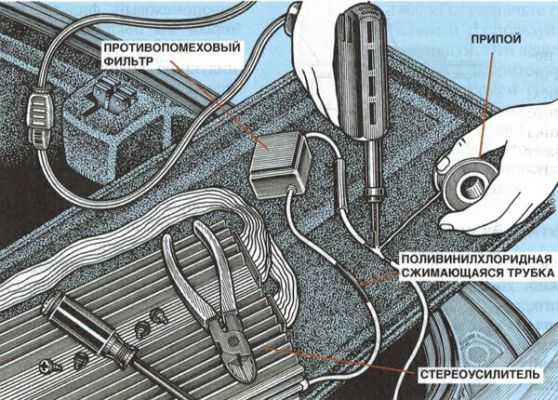

Этот мощный радиоусилитель имеет поточный противопомеховый фильтр, присоединенный к его проводу питания. Припой и поливинилхлоридная сжимающаяся трубка способствуют свободному от шумов, сильноточному сращению.

Покройте соединение поливинилхлоридной трубкой и сожмите трубку для усадки с помощью термофена или вашей зажигалки, но очень осторожно. Если паяное соединение, которое вы производите, будет подвергаться воздействиям внешней среды, используйте сжимающуюся трубку, которая имеет водостойкий клейкий слой внутри, который не даст ржавчине пробраться внутрь вашего новенького соединения. Другие возможности в этом случае – силиконовый герметик или жидкая изоляционная кабельная лента.

Располагайте новые провода аккуратно, чтобы они не перетирались на концах. Поддержите все новые компоненты, которые вы добавили. Помните, что даже полметра нового провода большого калибра может изогнуться под собственной тяжестью до такой точки, что сломается, если его не поддержать.

Опубликовано: 19 августа 2014

automend.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
