Помехи радиоприёму от энергосберегающих ламп.

  FM (87,5 – 108 МГц) стал принимать радиостанции с треском и шипением. Я даже выбежал на крыльцо посмотреть, не зависли ли в небе летающие тарелки. Но пару светящихся тарелок я обнаружил в прихожей и, щёлкнув выключателем, в полумраке понял, что отремонтировал, таким образом, радиоприёмник. Новые мощные светодиодные светильники! Как я сразу не догадался!

 Никогда не думал, что в век цифровых технологий из начала прошедшего столетия ко мне обратно вернутся искровые передатчики в виде светодиодных энергосберегающих ламп. Конечно, мне стало интересно покопаться с этим передающим устройством Model NO : DNR/LNR-22.

Такое случилось, когда музыкальный центр находился в 50-и километровой зоне от сгустка (около 40) радиовещательных передатчиков, расположенных в Москве. В этом случае уровень сигнала радиовещательных станций был соизмерим с уровнем помех расположенной рядом энергосберегающей лампы.


Рис. 1.

 Открыв коробочку с электронной схемой питания светодиодной матрицы, в глаза сразу бросились доработки, которые превратили светильник в источник помех.

Всё очень просто, по входу и выходу блока питания вместо дифференциального дросселя подавителя помех и катушки индуктивности фильтра стоят перемычки. Не установлен блокировочный керамический конденсатор параллельно электролитическому конденсатору. Керамический конденсатор меньшей емкости более активно блокирует высокочастотный шум, который является помехой для радиоприёмника.

Перемычки вместо фильтра.

Перемычки вместо фильтрва.

 Рассмотрим схему питания светодиодной матрицы более детально. Её центром является преобразователь напряжения, выполненный на микросхеме. Его задача поддерживать постоянный ток на светодиодной матрице, чтобы её свечение не менялось от изменения напряжения сети в результате изменения нагрузки потребителей энергии. Опустим его принцип работы, основанный на изменении длительности импульсов, которые  регулируют ток в цепи питания светодиодов.

Спектр  импульсного сигнала насыщен высшими гармониками, они и забивают эфир помехами. Тем не менее, дифференциальный фильтр, окружённый двумя желтыми конденсаторами, новаторами был оставлен. Этот фильтр устраняет помехи от преобразователя в сетевых проводах.

Антенна – проводящие дорожки, соединяющие светодиоды.

 В этом случае антенной преобразователя послужила диодная матрица, причём не сами светодиоды, а печатные дорожки, спиралью соединяющие их. Чем не спиральная антенна передатчика, то есть преобразователя.

 Для меня останется загадкой, почему доработанные лампы в виде ВЧ передатчиков попали к потребителю?

     Самостоятельная доработка схемы питания энергосберегающей лампы.

Тот, кто не прошёл инструктаж по работе с электроустановками до 1 кВ, покиньте эту страницу.

Фильтр по питанию светодиодной сатрицы. С1, С2 – 0,01 – 0,1 мкФ.

 В этой модели наибольший эффект в подавлении помех радиоприёму произвёл фильтр по питанию светодиодной матрицы, состоящий из ферритового колечка с бифилярной шаговой намоткой и двух металлопленочных конденсаторов 1000 – 3300 пФ или керамических дисковых высоковольтных конденсаторов, которые рассчитаны на переменное напряжение не менее 250 вольт (фото 5 и 6). Можно использовать уже готовое кольцо с такой намоткой. Такие помехозащитные дроссели встречались раньше во вторичных цепях, всех блоках питания, включая телефонные зарядки, в которых используются преобразователи. Очень удобные в этом случае кольца жёлтого цвета, покрытые слоем диэлектрика, сглаживающего  острые боковые кромки кольца и защищающего, таким образом, лакированную поверхность провода.

 Да, кстати, я использовал провод в эмалированной изоляции, а его диаметр 0,5 мм. Намотка в два провода около 10 витков. Кольцо без покрытия придётся обмотать изоляционной лентой (лакотканью или малярным скотчем). \

Фильтр нижних частот (ФНЧ).

 Для надёжности я заполнил свободные места на печатной плате недостающими элементами.

 Это дополнительный фильтр нижних частот (ФНЧ) (катушка 10 – 100 мкГн и конденсатор 1000 – 3300 пФ). Этот фильтр дополнительно ослабляет высокочастотные составляющие спектра импульсного сигнала, который может просочиться в сетевые провода.

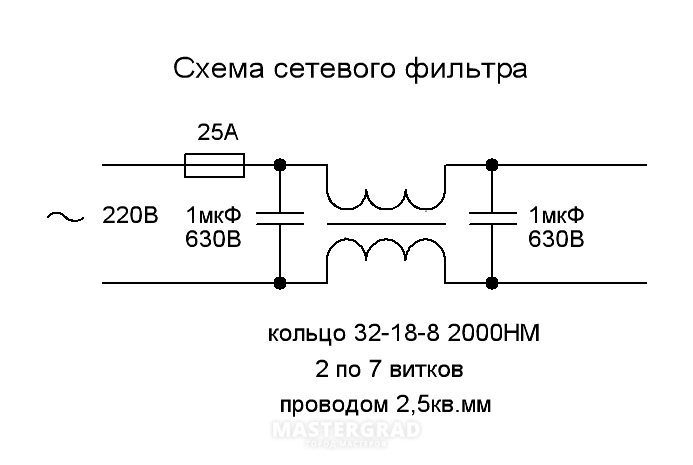

Сетевой фильтр вместо тперемычки.
Фильтр питания матрицы.

 Возможно, в природе попадутся похожие типы ламп, нуждающиеся в такой доработке. Важно, чтобы недостающие или дополнительные фильтры монтировались в непосредственной близости преобразователя.

Использование длинных соединительных проводов не дадут положительного эффекта. Так, дифференциальный фильтр на ферритовом кольце подавляет помехи на 50 – 60 дБ в диапазоне 30 – 100 МГц (но это, если посмотреть по генератору с 50-Ом выходом и такай же нагрузкой).

Все доработки поместились в корпусе электронного блока. Если раньше приёмник принимал ламповые помехи в диапазоне FM с расстояния 5 метров, то теперь чувствует их слабое шипение только в непосредственной близости от антенны, и меня это вполне устраивает.

Доработанная лампа рядом
с антенной приёмника.

Задача проверить, как такая лампа губит диапазон КВ у меня не стояла. Как вариант могу предложить попробовать использовать дополнительный фильтр нижних частот или дифференциальный дроссельный фильтр по вторичной цепи питания. Такой фильтр будет более громоздким, поскольку содержит большее количество витков при диаметре провода более 0,5 мм.

Емкость конденсаторов в этом случае надо будет увеличить в 10 раз.

 Да, две лампы, таким образом, переделал, используя бывшие в употребления детали от старых блоков питания.

Конденсаторы фильтров.

 По крайней мере, теперь-то я знаю, почему при удалении от радиовещательных передатчиков, подъезжая к перекрёстку со светодиодными светофорами или рядом с торговыми центрами, увешанными светящейся рекламой, автомобильное радио начинает шипеть, а то и вовсе замирает.

Как устранить радио- и телевизионные помехи от светодиодных ламп

Райан Маккарти

Мы в Reduction Revolution большие поклонники светодиодного освещения.

За последние несколько лет мы продали сотен тысяч светодиодных светильников таких качественных брендов, как Philips, Osram и Verbatim.

В подавляющем большинстве случаев светодиодные фонари делают то, для чего они предназначены. Они обеспечивают лучшее освещение, используя до 90 % меньше энергии. Иногда наши клиенты сталкиваются с проблемой. Одной из таких проблем являются радио- или телевизионные помехи.

Некоторые клиенты сообщали об этих помехах на своих телевизорах или радио после замены потолочных светильников MR16 на светодиодные. Это происходит только при включенном свете, но может раздражать, особенно если вы слушаете AM-радио! По-видимому, это может произойти и со светодиодными лампами сетевого напряжения, хотя мы с этим не сталкивались.

Как устранить радиопомехи от светодиодных фонарей

Вот список возможных решений, о которых нам известно:

  1. Используйте качественную светодиодную лампу. Все наши светодиодные лампы полностью соответствуют действующим стандартам. Многие светодиодные фонари от более дешевых или неизвестных брендов не соответствуют требованиям.
  2. Замените трансформатор на другой с лучшим подавлением электромагнитных помех, например, на наш светодиодный трансформатор Verbatim.
  3. Уменьшите длину кабеля и по возможности используйте экранированный кабель.
  4. Добавить фильтр электромагнитных помех на входе/выходе трансформатора. Их также называют ферритовыми бусами или ферритовыми дросселями.

Пункт 2 выше подходит только для низковольтных светодиодных ламп. Другие предложения также могут быть использованы для светодиодных ламп сетевого напряжения.

Понимание РЧ/ЭМП радиопомех

В качестве дополнительной информации давайте проясним некоторые используемые термины и то, как все это работает.

  • Радиочастота
  • EMF — электромагнитная частота
  • Трансформатор – преобразует сетевое напряжение (240 В переменного тока) в низкое напряжение (12 В).

Важно: Светодиодная лампа — не единственная и не обязательно основная причина радиопомех. Необходимо рассматривать всю систему.

Электромагнитная совместимость (ЭМС)

Все светодиодные лампы Philips (и других известных брендов) полностью соответствуют требованиям ЭМС. Это тестирование обычно проводится третьими сторонами в соответствии со стандартом ЭМС CISPR15.

Электромагнитные помехи (EMI) —

Источник помех

Устройство, излучающее электромагнитную энергию (источник радиопомех). В случае светодиодного освещения это может быть:

  • Светодиодная лампочка или шар
  • Балласт
  • Трансформатор

Путь соединения —

Проводимость и излучение

Это относится к взаимодействию между «источником» и «жертвой». В случае светодиодного освещения это может быть:

  • Светильник или «светильник»
  • Кабель
  • Потолок

Электромагнитная восприимчивость (EMS) —

Чувствительный объект

Это относится к элементу, на который могут повлиять указанные выше радиопомехи, и может включать:

  • AM или цифровое радио
  • ТВ
  • Компьютер

Ищете качественные светодиодные фонари? Ознакомьтесь с нашим полным ассортиментом здесь.

Предыдущая статьяСледующая статья

Подпишитесь на нашу бесплатную рассылку новостей по электронной почте

Получите эксклюзивный доступ к новым продуктам, советам по энергоэффективности и специальным предложениям. Мы отправляем только одно электронное письмо каждые несколько недель, и вы можете отказаться от подписки в любое время.

Нажмите здесь, чтобы подписаться

Как устранить радиопомехи от светодиодных фонарей?

В настоящее время в нашей повседневной жизни популярны светодиодные светильники. По сравнению с галогенными лампами они дороже, но они энергосберегающие и намного ярче с длительным сроком службы. Следовательно, многие люди предпочитают выбирать их и использовать в домах, общественных местах и ​​​​джипах.

За рулем джипа после работы многие люди хотели бы послушать музыкальные произведения и новости по радио. Вроде неплохой способ для них расслабиться, но вас будут раздражать гудящие звуки после включения светодиодных фар. Такой звук напрочь портит хорошее настроение. Если вы столкнетесь с этой проблемой, как вы удалите эти скучные звуки?

Причины радиопомех

Мы называем эти гудящие звуки радиопомехами. Радиочастота передает от 100 кГц до 300 ГГц. Радиопомехи возникают, когда ваше радио принимает сигналы в этом частотном диапазоне. Конечно, в дополнение к светодиодным фонарям, многие электронные устройства, которые находятся рядом с вашим радио, также вызывают эту проблему, например, лягушачьи фонари и дверные фонари.

Выяснить виновника

Так как многие устройства могут вызывать эту проблему, следующим шагом будет выявление источника радиопомех. Это можно сделать с помощью AM-радио. Вы должны убедиться, что он работает с новыми батареями. Переключитесь на станцию ​​в нижней части циферблата и убедитесь, что AM-радио не издает звуков. Теперь его можно рассматривать как сенсорное устройство. Поднесите его к каждому электронному устройству, чтобы найти виновника. Вы не сможете определить источник, пока не услышите жужжащий звук.

Возможные решения по устранению радиопомех

После того, как вы определите виновника, выберите решение, указанное ниже, для устранения помех в зависимости от ситуации с вашим джипом.

  1. Замена светодиодных ламп

Если ваш джип используется в течение длительного времени, я думаю, вам необходимо обновить светодиодные лампы. Вы должны убедиться, что те, которые вы покупаете, соответствуют стандарту. Конечно, качественные светодиодные лампы немного дороже, но они долговечны. Лучше всего выбирать лампы известных брендов, потому что некачественные светодиодные фонари являются одной из распространенных причин радиопомех.

  1. Замена трансформатора

Трансформатор, который питает светодиодные лампы, может быть проблемой. Замените старый трансформатор на высококачественный, обеспечивающий лучшее подавление электромагнитных помех. Но вы должны проверить напряжение светодиодных ламп, прежде чем использовать это решение, потому что этот способ нельзя использовать в светодиодных лампах с напряжением более 12 В. Вам не нужно устанавливать ферритовый сердечник после успешной замены старого трансформатора.

  1. Используйте более короткие или экранированные кабели

Еще одним возможным способом является использование более коротких кабелей. Чем длиннее ваши кабели, тем больше ненужных сигналов вы получите. Это одна из причин, вызывающих больше помех. Но укорачивание длины тросов играет лишь роль регулятора. Он не может полностью устранить помехи. Вы также можете использовать экранированные кабели, что является эффективным способом, которым вы можете воспользоваться.

  1. Установка ферритовых сердечников

Ферритовые сердечники широко используются в различных телефонных линиях, кабелях USB и сетевых линиях для защиты от внешних электромагнитных помех.
