Ford Mondeo | Система отопления и вентиляции

Руководства ￫ Ford ￫ Mondeo (Форд Мондео)

ОБЩИЕ СВЕДЕНИЯ

Система отопления и вентиляции

1 – коробка распределения воздуха, 2 – радиатор отопителя, 3 – корпус подачи воздуха, 4 – вентилятор

Радиатор отопителя

1 – корпус системы вентиляции, 2 – радиатор отопителя, 3 – винты крепления, 4 – патрубки

Применяются два типа системы отопления. На основных моделях система отопления управляется вручную. На более дорогих моделях система отопления управляется с помощью электроники. Обе системы идентичны, за исключением блока управления.

Блок управления расположен в панели и для управления использует клапаны откидной створки, чтобы распределять и смешивать воздух, подаваемый в салон через различные части системы.

Холодных воздух поступает через решетку в задней части моторного отсека. Воздух из салона удаляется через каналы в задней части автомобиля. Подогрев поступающего воздуха производится нагретой охлаждающей жидкостью.

Выключатель рециркуляции закрывает поступление свежего воздуха, в то время как воздух внутри автомобиля постоянно циркулирует.

---

Предупреждение

Для ремонта системы отопления и вентиляции следует снять рулевое колесо, приборный щиток вместе с кожухом, передние стенки промежуточной консоли, облицовку подоконной перегородки, комбинацию приборов и кожух рулевой колонки.

---

БЛОК УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (МОДЕЛИ ДО 1992 ГОДА)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить отрицательный провод от аккумулятора. 2. Снять радиоприемник. 3. Опустить рулевую колонку в самое низкое положение. 4. Снять выключатель контроля замка ремня безопасности. 5. Отвинтить нижний винт крепления декоративного кожуха комбинации приборов. 6. Снять пепельницу. 7. Отвинтить пять винтов (указаны стрелками) крепления центральной консоли. 8. Выдвинуть консоль вперед и снять разъемы с часов, прикуривателя и выключателей. 9. Отвинтить четыре винта (указаны стрелками) крепления блока управления и снять электрические разъемы и троса управления.

Установка

Последовательность установки тросов управления отопителем

Направления прокладки троса управления откидной створки вентиляционного отверстия отопителя

1 – неправильное направление, 2 – правильное направление

ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в последовательности, обратной снятию. При этом тросы управления необходимо установить в определенном порядке.

БЛОК УПРАВЛЕНИЯ ОТОПИТЕЛЕМ (МОДЕЛИ С 1993 ГОДА)

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить отрицательный провод от аккумулятора. 2. Снять центральный пульт. 3. Снять пепельницу и отвинтить два винта, расположенные на дне кожуха пепельницы. 4. Снять радиоприемник. 5. Отвинтить два винта с верхней части кармана радиоприемника и снять карман. 6. С помощью рычага снять запирающую пластину с верхнего угла центрального сопла вентиляции и отвинтить винт. 7. Отвинтить четыре винта, расположенные под панелью управления отопителя. 8. С помощью рычага снять выключатели с нижней части центрального сопла вентиляции и отвинтить открывшийся винт. 9. Вытянуть кожух вперед и снять разъемы. 10. Отвинтить два (указаны стрелкой) винта, расположенные наверху блока управления отопителем, и снять блок. 11. Освободить хомуты (указаны стрелкой) крепления троса к блоку управления отопителя. 12. Снять с блока тросы управления и разъем.

Установка

Установка производится в последовательности, обратной снятию.

ВЕНТИЛЯТОР ОТОПИТЕЛЯ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отцепить и извлечь кожух, размещенный под панелью приборов с правой стороны. 2. Извлечь электрические провода, прицепленные к корпусу вентилятора. 3. Отсоединить электрические разъемы. 4. Снять двигатель вентилятора. 5. Снять двигатель с кожуха. 6. Отвинтить винты крепления корпуса к кузову. 7. Снять вентилятор снизу. Вентилятор прикреплен к корпусу при помощи застежек, находящихся за вентилятором, и винтов по периметру. 8. Снять контакт провода с блока управления, отвинтить два винта и отделить блок от кожуха.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Для установки вентилятора следует выполнить действия в обратной последовательности по отношению к процессу снятия, вставить новые застежки на корпусе внизу панели приборов.

ОТОПИТЕЛЬ

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Внутри моторного отсека установить два зажима на патрубки системы отопления и отсоединить их около фронтальной перегородки. 2. Слить охлаждающую жидкость из радиатора системы отопления. 3. Отсоединить от аккумулятора провод массы. 4. Снять панель приборов. 5. В моторном отсеке снять дефлектор входа воздуха вентилятора. 6. Для доступа к болтам крепления отопителя отвинтить винты (1) крепления пластикового щита вентиляции и винты (2) крепления стеклоочистителя. 7. В подоконной перегородке отвинтить три винта крепления системы отопления. 8. Внутри салона отвинтить винт держателя патрубков отопления. 9. Отвинтить винты (указаны стрелками) соединения радиатора с отопителем. 10. Извлечь радиатор отопителя. 11. Снять патрубки, направляющие воздух в заднюю часть салона (на рисунке – уплотнительные кольца круглого сечения на патрубках). 12. Отвинтить винт держателя системы отопления на консоли. 13. Снять узел отопления.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Для установки системы отопления следует выполнить действия в обратной последовательности по отношению к процессу снятия. Следует помнить об установке новых уплотнителей, о доливании охлаждающей жидкости в систему охлаждения (до необходимого уровня) и удалении воздуха из системы.

Ford Mondeo III Демонтаж блока управления отоплением и вентиляцией



Поскольку на практике преобладает наличие систем с ручным регулированием температуры в салоне, то ниже приводится описание демонтажа блока управления для подобных систем.

Отсоедините аккумуляторную батарею и демонтируйте радиоприемник или аудиосистему. Вывинтите средние винты из защитной облицовки и… …осторожно вытащите чехол переключателя (указан стрелкой) из средней консоли. Вытащите чехол переключателя (стрелки) из средней консоли. Далее вывинтите нижние винты (указаны стрелками) из защитной облицовки и вытащите декоративную крышку из консоли настолько, чтобы кабельный разъем не оказался слишком натянутым. Вывинтите нижние винты (стрелки) из защитной облицовки. Перед тем как вытащить выключатель из декоративной крышки, вставьте вначале кусок тряпочки между отверткой и крышкой. Затем отожмите выключатель и отсоедините многоконтактный разъем. Вставьте кусок тряпочки между отверткой и крышкой и только после этого отожмите выключатель. Теперь отвинтите верхние винты (указаны стрелками) из защитной облицовки и… Отвинтите верхние винты (стрелки) из защитной облицовки. …отсоедините штекер (указан стрелкой) от блока управления отопителя/кондиционера. Отсоедините штекер (стрелки) от блока управления. Далее отвинтите четыре винта (указаны стрелками) и вытащите блок управления из ниши. Отвинтите винты (стрелки) и вытащите блок управления из ниши. Проведите монтаж в обратном порядке.

Двигатель вентилятора переменного тока Ford Mondeo не работает

Двигатель вентилятора является центральным компонентом системы кондиционирования воздуха в Ford Mondeo, отвечающим за подачу горячего или холодного воздуха через вентиляционные отверстия кондиционера. Если двигатель вентилятора перестал работать из-за неисправности, воздух не будет выходить из вентиляционных отверстий, когда вы включаете кондиционер в вашем Mondeo.

Ford Mondeo — (RoClickMag / Shutterstock)

Наиболее распространенными причинами того, что двигатель вентилятора переменного тока не работает в Ford Mondeo, являются перегоревший предохранитель, неисправное реле, неисправность резистора или модуля управления, а также неисправный двигатель вентилятора. Однако плохой электрический разъем или обрыв провода, а также неисправность блока климат-контроля также могут привести к тому, что двигатель вентилятора перестанет работать.

1. Перегорел предохранитель

Электровентилятору Ford Mondeo для работы требуется электричество. В случае неисправного предохранителя цепь прерывается и двигатель не может работать.

Обратитесь к руководству по эксплуатации вашего Mondeo или к крышке блока предохранителей, чтобы найти точное расположение предохранителя электровентилятора. Если предохранитель перегорел, замените его новым с указанным номинальным током.

Чтобы проверить предохранитель, вытащите его из блока предохранителей с помощью съемника предохранителей или острогубцев и держите против света. Если металлическая полоска сломана посередине, предохранитель перегорел. Вы должны заменить его на другой такой же силы тока и, следовательно, того же цвета. Неважно, в каком направлении вы вставляете предохранитель.

2. Неисправное реле

Реле представляют собой электромагнитные переключатели, которые используются для включения и выключения электрических нагрузок. Плохое реле также может быть причиной отказа двигателя вентилятора переменного тока в вашем Ford Mondeo.

В первую очередь следует выяснить, где находится реле электродвигателя отопителя в вашей конкретной модели Мондео. Информация может быть указана в руководстве по эксплуатации вашего автомобиля. Обычно реле расположены в моторном отсеке или под рулевым колесом с левой стороны. Если повезет, схема подключения будет нарисована на облицовке. Вы можете проверить реле, поменяв его местами с другими реле в блоке предохранителей с таким же номинальным током. Но прежде чем приступить к замене, настоятельно рекомендуется отключить аккумулятор автомобиля.

Примечание: Автомобили с автоматическим климат-контролем могут не иметь реле электровентилятора.

3. Неисправный резистор или модуль управления

Резистор двигателя вентилятора предназначен для управления скоростью двигателя вентилятора. Когда вы увеличиваете или уменьшаете скорость вентилятора переменного тока в вашем Mondeo, блок управления микроклиматом дает сигнал модулю резисторов увеличить или уменьшить подачу электрического тока на двигатель вентилятора. Если в модуле резисторов возникает неисправность, это может привести к тому, что двигатель вентилятора перестанет работать.

Резистор обычно находится под приборной панелью со стороны пассажира, рядом с двигателем вентилятора.

Что приводит к выходу из строя резистора электровентилятора в Mondeo?

Неисправный двигатель вентилятора из-за износа внутренних компонентов может создать большую нагрузку на резистор во время работы, что приведет к его перегреву и перегоранию. Поэтому, как правило, при замене резистора рекомендуется заменить старый двигатель вентилятора в Mondeo.

Будет ли работать двигатель вентилятора, если резистор неисправен?

Да, двигатель вентилятора все еще может работать после выхода из строя резистора, но он может работать только на высокой скорости или зависать на одной скорости вентилятора. Однако, если резистор сгорел из-за перегрева, двигатель вентилятора может перестать работать.

Проверка резистора электровентилятора

Существует множество способов проверки резистора, но самый простой и простой способ — проверить мультиметром напряжение на электрическом разъеме электродвигателя вентилятора. Выполните эту процедуру после того, как исключите любую проблему с предохранителем или реле двигателя вентилятора.

1. Найдите в своем Mondeo двигатель вентилятора, обычно он находится под приборной панелью со стороны пассажира.
2. Снимите электрический разъем с электродвигателя вентилятора.
3. Включите мультиметр и вставьте щупы в разъем, по одному в каждой точке, следя за тем, чтобы металлические части щупов не касались друг друга – в противном случае произойдет короткое замыкание и перегорание предохранителя, что может привести к повреждению автомобиля. электрическая система.
4. Включите вентилятор кондиционера в вашем Mondeo.
5. Выходное напряжение на мультиметре должно быть около 12 вольт.
6. Если вы не видите никаких вольт или если вы видите вольты только при определенной настройке скорости вращения вентилятора, это может быть связано с неисправным резистором.
7. Если показания напряжения в норме, то, вероятно, неисправность связана с самим двигателем вентилятора.

Самый простой тест напряжения мультиметром, чтобы проверить, получает ли двигатель вентилятора какой-либо ток. Вы также можете использовать тестовую лампу для этой цели.

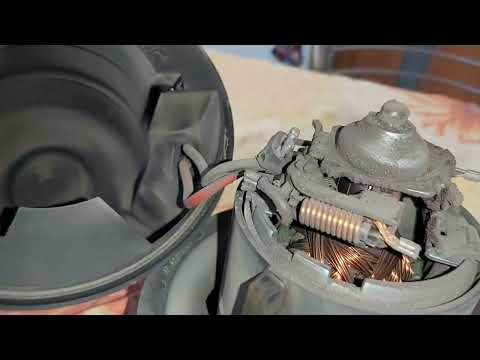

4. Неисправный двигатель вентилятора

Если при включении вентилятора переменного тока в Mondeo воздух не выходит из вентиляционных отверстий, либо поток воздуха плохой или непостоянный, это может быть связано с неисправным двигателем вентилятора.

Ранние признаки отказа электродвигателя вентилятора

Электродвигатели вентилятора могут выйти из строя в любое время без предупреждения, но обычно перед прекращением работы появляются ранние признаки. Наиболее распространенными признаками неисправности электровентилятора в Ford Mondeo являются необычные жужжащие звуки, доносящиеся из-за приборной панели при работающем кондиционере, слабый или непостоянный поток воздуха, а в редких случаях запах горящего пластика или дым из вентиляционных отверстий кондиционера, особенно при работе вентилятора. установлен на высокий уровень.

Как проверить двигатель вентилятора

1. Отсоедините электрический разъем от двигателя вентилятора.
2. Включите мультиметр и вставьте щупы в разъем, по одному в каждой точке, следя за тем, чтобы металлические части щупов не касались друг друга.
   Примечание. Вы также можете использовать тестовую лампу.
3. Включите вентилятор кондиционера в вашем Mondeo.
4. Выходное напряжение мультиметра должно составлять около 12 вольт.
5. Если показания напряжения в норме, это указывает на неисправность электровентилятора.

Более точный способ проверить, неисправен ли двигатель вентилятора Ford Mondeo, — это подключить его напрямую к 12-вольтовой аккумуляторной батарее с помощью тестового кабеля с зажимом типа «крокодил». Если двигатель не вращается после прямого подключения к аккумулятору, это подтверждает, что двигатель вентилятора неисправен и его следует заменить новым.

Рекомендованное видео

Каков срок службы двигателей вентиляторов переменного тока?

Вентилятор переменного тока не является частью регулярного технического обслуживания Mondeo, вы заменяете его, когда он выходит из строя. Двигатели вентиляторов не требуют технического обслуживания и могут легко прослужить более 10 лет, но могут выйти из строя раньше из-за перегрева, повреждения влагой или производственного брака. Кроме того, со временем подшипники двигателя вентилятора могут потерять свою первоначальную смазку и начать высыхать, вызывая повышенное трение в двигателе. Когда это произойдет, вы можете услышать необычный жужжание или гудение из-за приборной панели.

5. Неисправный разъем или оборванный провод

Неисправный разъем на двигателе вентилятора или модуле сопротивления, или на блоке климат-контроля может прервать подачу питания на двигатель вентилятора в Mondeo. Кроме того, поврежденный провод в цепи, в том числе провод от блока предохранителей, также может привести к остановке двигателя вентилятора.

Повреждение грызунами

Грызуны, такие как крысы или мыши, могут проникнуть под капот или даже проникнуть внутрь приборной панели вашего Mondeo и погрызть покрытие проводов, что может вызвать всевозможные проблемы с электричеством. При обнаружении следов укусов внимательно осмотрите все кабели и шланги на наличие повреждений, в том числе электрические провода электродвигателя вентилятора.

Martens ежегодно наносят ущерб автомобилям на миллионы долларов.

6. Неисправный блок климат-контроля

Модуль климат-контроля является мозгом системы кондиционирования воздуха в вашем Ford Mondeo, а также отвечает за включение и управление скоростью вентилятора. В редких случаях неисправность блока климат-контроля может привести к тому, что двигатель вентилятора перестанет работать должным образом.

Заключение

Существует множество причин, по которым электродвигатель вентилятора переменного тока может не работать в вашем Ford Mondeo. При поиске причины всегда следует начинать с наиболее очевидной причины, перегоревшего предохранителя или неисправного реле.

В любом случае неспециалистам рекомендуется посетить мастерскую, так как вы легко можете повредить свой автомобиль, особенно электрическую систему. Профессиональный механик может быстро диагностировать проблему для вас.
