Инструменты:
- Ключ с наконечником Torx (звездочка) T25
- Отвертка плоская средняя
- Нож
- Карандаш
Снятие панели приборов на Форд Фокус 2
1. Опускаем руль до упора и вытягиваем его до конца на себя.
2. Вытягиваем и снимаем нижнюю часть рамки приборной панели.
3. Отворачиваем 2 винта крепления щитка приборов.
4. Вставляем плоскую отвертку строго по центру приборной панели.
5. Отжав фиксатор, тянем панель на себя.
6. Отщелкиваем электроразъем и снимаем панель приборов.
Разборка приборной панели Форд Фокус 2
1. Отщелкиваем защёлки, обозначенные на фото красным цветом.
2. Получаем 2 отдельных элемента.
3. Поворачиваем все стрелки против часовой до упора, и отмечаем их местоположение карандашом.
Примечания:
Чтобы стрелка не сломалась, следует удерживать ее у основания и аккуратно тянуть вверх, поддевая с другой стороны широким ножом.
5. Снимаем пленку со шкалами.
6. Отстегиваем заднюю крышку и вынимаем плату. Предварительно нужно отогнуть защёлки.
Примечание:
Рекомендуется заодно почистить табло бортового компьютера, так как со временем оно покрывается пылью и тускнеет.
7. Сборка панели приборов Форд Фокус 2 происходит в обратной последовательности.
Примечание:
Для сборки стрелок сначала надеваем на них колпачки, а затем уже ставим стрелки на место в сборе. Но не давите на стрелки сильно — они могут утонуть и впоследствии цепляться за шкалу. При правильной установке, при повороте стрелок против часовой стрелки, они должны упереться в ранее поставленные метки.
В статье не хватает:
- Фото инструмента
Источник: carpedia.
club
favorite 0
share
bookmark_border
снять-панель-прибора-своими-силами-для-ремонта-пайки-Форд-Фокус-2-Фото,и,Видео | Форд Фокус Фан
Как снять панель приборов Форд Фокус 2 своими силами: Пошаговая инструкция
Падали стрелки, прочерки на одометре, горят все лампочки, выскакивает неисправность двигателя, неисправность рулевого управления, режим ограничения скорости. Они то появлялись то пропадали как заглушишь и заведешь машину, бывало что на ходу, или утром приходишь а тут такое… и мучаешься пока они исчезнут, еще когда вылазят стучишь легонько по приборке то новые выскакивают то убираются))))
Для снятия панели понадобится:
Инструменты
-ключ TORX T25
-отвёртка,
-широкий ножик,
— карандаш.
Перед тем, как снимать панель приборов нужно до упора опустить и вытянуть на себя до конца руль.
Звездочка для откручивания приборную панель
1. Опускаем на сколько возможно притянув руль на себя предела.
Открутим два шурупа под звездочку
2. Затем потяните на себя пластиковую декоративную крышку,
она помечена на фото красным.
Вытяните руль на себя до предела
5. Потяните панель приборов Форд Фокус на себя, не сильно, чтобы не сломать ничего. Если не идет — возьмитесь пальцами за защелку разъема и повторите попытку по направлению стрелки.
Вместе с поворотом снимаем проводку
Так как она еще держится за счет разъёма
6. Вместе с поворотом защелки разъем должен выйти из ответной части.
Отстегните защелки, помеченные на фото красным.
7. Теперь можно снять стекла. Отстегните защелки, помеченные на фото красным.В итоге получим две разные детали, после продолжаем дальнейшую разборку.
Снимите со стрелок колпачки
Теперь со всех стрелочек можно снять серебряные колпачки, в том случае, если стрелка снимется целиком, нет ничего страшного.
Дальше продолжаем аккуратно снимать сами стрелки. Они могут сломаться. Я аккуратно придерживал стрелку у основания и потихоньку тянул вверх, а с другой стороны подцеплял широким ножом
карандаш и пометьте перед тем как разобрать панель форд 2
Теперь нужно снять прибора стрелки.
Для того чтобы ничего не сбилось и после сборки приборы показывали точно,

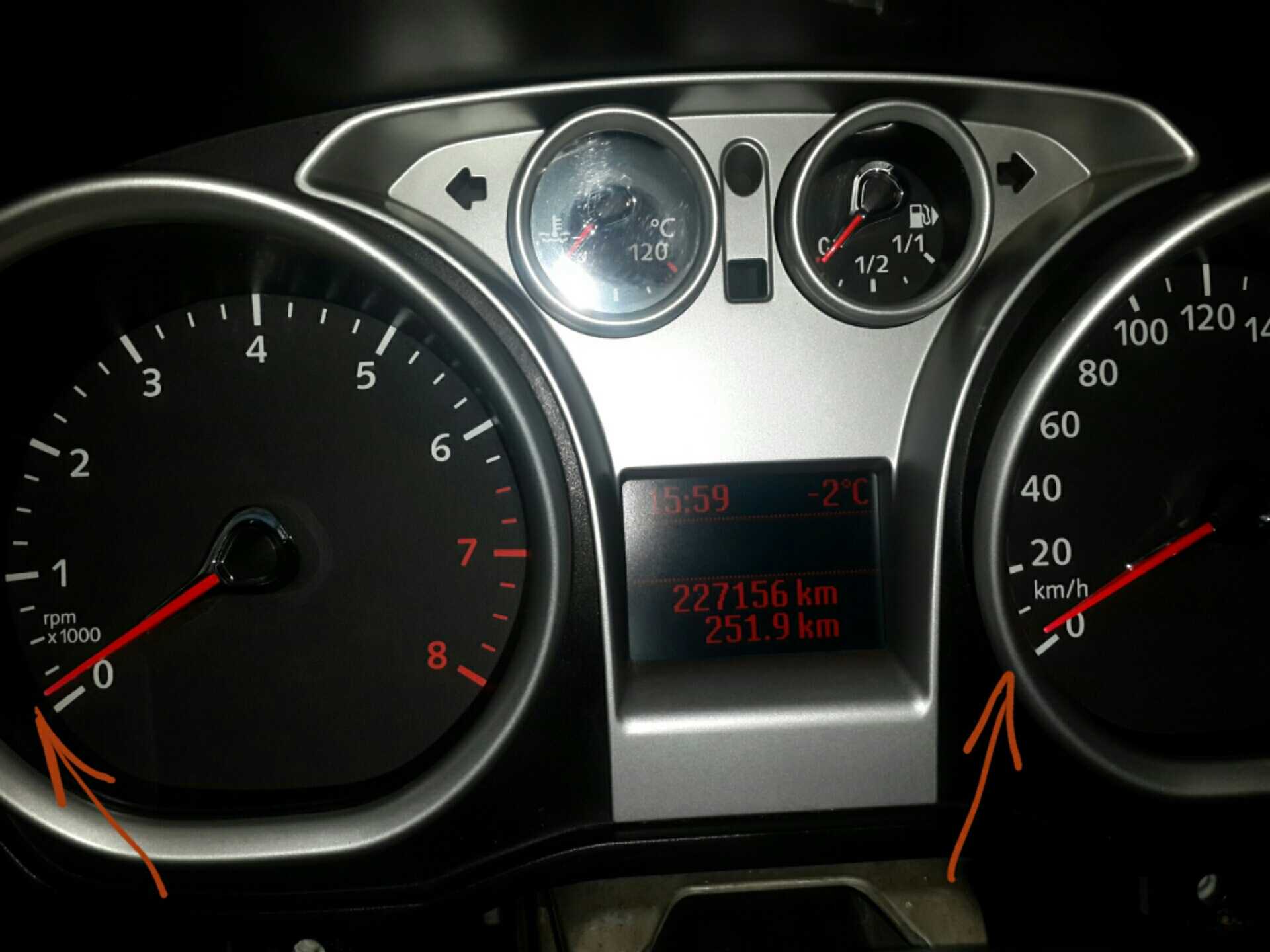

возьмите карандаш и пометьте им положение стрелки в крайнем нижнем положении.
Снимите шкалы
10. Снимите со стрелок колпачки, у меня они серебристого цвета.
11. Аккуратными движениями, чтобы ничего не сломать, снимите стрелки. Для этого используйте широкий нож, установите его у основания и подденьте вверх стрелку.
Пленку со шкалами тоже нужно снять
Вытаскиваем плату, предварительно нужно отогнуть последние защёлки
Извлеките плату, отогнув защелки
15. Можно почистить дисплей бортового компьютера, если в этом есть необходимость.
Можно почистить дисплей бортового компьютера
Ставим панель приборов Фокус
Перед тем, как поставить на место стрелки, их нужно сначала собрать, ставим на них серебристые колпачки и только потом их можно устанавливать на место.
На стрелки не нужно давить очень сильно, так как они иначе они могут начать тереться об панель, а так же и неправильно передавать показания датчиков.
С первого раза все сделал идеально, стрелки ни одна не врет, даже когда подключил пропали ошибки, стучал по ней ничего не вылазит, проехался по ямкам все в норме. Даже кажется как будто машина лучше поехала.
Ну, вот теперь вы знаете как снять панель приборов Ford Focus 2, и в случае необходимости сможете проделать это сами без посторонней помощи.
Похожие записи:
Как снять приборную панель на Ford Focus
Леонардо Р. Грабковски
commons.wikimedia.org
Focus — популярный компактный автомобиль, выпускаемый и продаваемый Ford в США. Focus был представлен в конце 1999 года как модель 2000 года и получил множество наград за свой европейский стиль и управляемость. Изменение или удаление приборной панели в Focus лучше всего подходит владельцам, склонным к механике.
Шаг 1
Отсоедините отрицательный провод аккумуляторной батареи и дайте автомобилю постоять 10–15 минут.
Вы будете снимать боковую подушку безопасности пассажира, и система подушек безопасности должна быть отключена.
Шаг 2
Откройте дверцу перчаточного ящика и сожмите внешние панели, чтобы освободить и снять дверцу. Снимите два зажима подушки безопасности, которые видны при снятой двери.
Шаг 3
С помощью отвертки с плоской головкой осторожно подденьте один угол облицовки крышки подушки безопасности пассажира. Снимите подушку безопасности с приборной панели и отсоедините зажимы и электрические модули. Поместите подушку безопасности в безопасное место; держите переднюю часть подушки безопасности от себя.
Шаг 4
Снимите болты крепления приборной панели к автомобилю; они станут видны при снятии подушки безопасности.
Шаг 5
Снимите нижнюю часть панели рулевого колеса и снимите панель отделки слева от нее, возле органов управления освещением. Выкрутите болт, который станет виден при снятой панели отделки, затем снимите панель отделки со стороны водителя на приборной панели рядом с дверью.
Шаг 6
Снимите три болта на панели приборов со стороны водителя. Снимите верхнюю часть рулевой колонки, чтобы получить доступ к винтам панели приборов. Снимите приборную панель и отсоедините электрические модули сзади. Держите приборную панель в надежном месте.
Шаг 7
Снимите панель отделки, которая соединяет центральную консоль пола с приборной панелью. С каждой стороны панели есть два винта.
Шаг 8
Снимите центральные вентиляционные отверстия на приборной панели, расположенные непосредственно над магнитолой. Открутите болты, видимые за центральными вентиляционными отверстиями. Эти болты соединяют панель объемного звучания радиоприемника, которую можно снять при снятии.
Шаг 9
С помощью инструмента для крепления радиоприемника Ford освободите фиксаторы радиоприемника. Открутите болты, соединяющие магнитолу с приборной панелью, и снимите магнитолу; отсоедините антенный кабель и соединительный модуль сзади.
Шаг 10
Снимите болты с верхней части приборной панели от начала до конца.
Попросите друга помочь вам снять приборную панель с автомобиля; начните со стороны водителя, чтобы маневрировать над рулевым колесом.
Советы
- Если приборная панель не открывается свободно, дважды проверьте наличие болтов или винтов, крепящих приборную панель к автомобилю.
- Инструмент для снятия радиоприемника Ford можно приобрести у любого дилера Ford и в большинстве магазинов запасных частей.
Вещи, которые вам понадобятся
- Плоскогубцы
- Торцевой ключ
- Крестообразная отвертка
- Плоская отвертка
- Инструмент для крепления радиоприемника Ford
- Помощник
- Будьте осторожны при снятии и работе вокруг подушки безопасности. Всегда снимайте систему с охраны заранее.
Биография писателя
Леонардо Р. Грабковски занимается профессиональным писательством более четырех лет. Грабковски учился в колледже в Орегоне. Он создает веб-сайты на стороне и немного одержим Drupal, Joomla и WordPress.
Еще статьи
Как снять приборную панель Форд Фокус
Сделай сам
| |||
Форд Фокус – Видеоурок Модель: Форд Фокус МК 2, Фокус 2 – Годы 2004-2011 Как снять приборную панель Форд Фокус? Давайте внимательно посмотрим в этом видео, как приступить к разборке. Опубликовано 7 февраля 2022 г. Автор: ScegliAuto Другие руководства, которые могут вас заинтересовать
| Как обслуживать свечи В этом видеоуроке объясняется, как обслуживать (или заменять) свечи зажигания на Toyota Yaris. Вот что вам понадобится: трещоточный ключ с карманом на 10 мм, тюбик медной смазки и свечной ключ с карманом на 16 мм. |
Торцевым ключом откручиваем стягивающие винты боковой и нижней обшивки руля, затем снимаем подушку безопасности, открутив имеющиеся винты. После того, как подушка безопасности снята, мы разбираем центральный анкерный штифт и снимаем рулевое колесо. Разбираем центральный пластиковый тоннель, затем, откручиваем бардачок, расположенный в приборной панели (отсоединяем различные клеммы), снимаем с приборной панели автомагнитолу с прикрепленным пластиком. С помощью отвертки откручиваем панель приборов (стопорные штифты в нижней части) с вентиляционными отверстиями. Наконец, снимаем приборную панель с кузова автомобиля, стараясь не повредить боковую обшивку автомобиля.
