Как снять панель с Ford Focus
Автомобиль Ford Focus отличается прочностью и надежностью. Но даже у такого автомобиля иногда приборная панель приходит в полную негодность и требует замены или ремонта. Эту процедуру можно сделать самостоятельно, так как она не отличается особой сложностью.
Загоните автомобиль в гараж. Включите стояночный тормоз и заглушите автомобиль. Откройте капот. Снимите пластиковый кожух, закрывающий аккумуляторную батарею. Открутите гайки и снимите клеммы с аккумулятора. Следите за тем, чтобы клеммы не соприкасались друг с другом. Снятие клемм необходимо для того, чтобы обесточить бортовую систему питания.
Демонтируйте аккуратно элементы облицовки – овальные кольца на отверстиях воздуховодов и накладки на панели.
Разберите центральный тоннель. Для этого сначала снимите кожух рычага коробки передач. Затем выньте пепельницу, которая находится между водительским и пассажирским креслами. Найдите саморезы, которые держат тоннель.
Аккуратно открутите их и снимите тоннель.
Подденьте накладку магнитолы и климат-контроля на центральной части торпеды. Под ней вы увидите шурупы, которые держат монтажный блок магнитолы. Открутите их. Вытащите магнитолу и отсоедините провода с тыльной стороны.
Выдвиньте руль на себя и максимально опустите вниз. Снимите пластиковую накладку, которая находится под приборным щитком. За ней вы найдете два винта, которые держат приборную панель. Открутите их.
Вставьте отвертку строго по центру под козырек. Нащупайте отверткой защелку и потяните вверх, чтобы она вышла из крепления. После этого выдвиньте панель на себя. Отсоедините колодку на тыльной стороне и полностью снимите приборную доску.
Снимите облицовку стоек. Каждая крепится двумя саморезами, которые нужно аккуратно открутить. Также необходимо демонтировать подушку безопасности пассажира, если она имеется в вашей комплектации. Подушка крепится двумя саморезами. При ее извлечении будьте очень аккуратны. Отсоедините шланги воздуховодов по бокам и под центральной частью.
Демонтируйте рулевую колонку. Для этого снимите защитный пластик. Найдите шурупы, держащие основание оси колонки и выкрутите их. Аккуратно опустите руль на водительское сиденье. Также открутите болты, которые скрепляют торпеду с жесткой панелью у лобового стекла. Теперь торпеда держится только на пластиковых клипсах. Раскройте их и плавно вытащите торпеду на себя.
Отсоедините все колодки проводов, предварительно пометив их.
Как сделать воздушную подушку | Как отрегулировать замок багажника | Как включать поворотники |
Как настроить чувствительность руля | Как разблокировать магнитолу в Volkswagen | Когда нужно менять стойки |
Как снять приборную панель на Форд Фокус 2
Май 18th, 2016 Admin

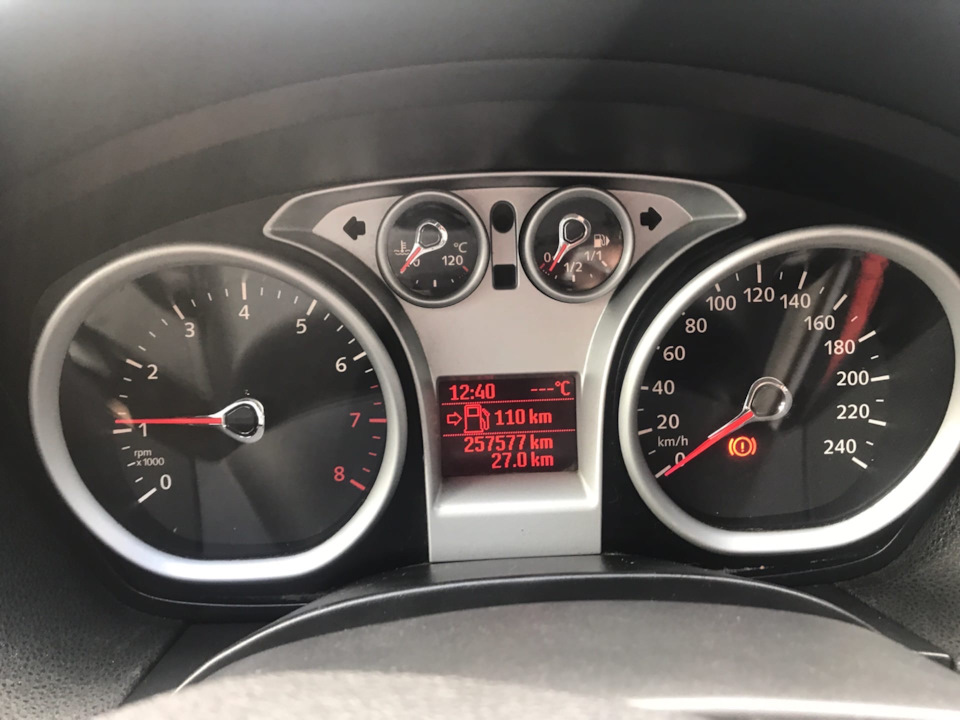

Приборная панель – это самая важная часть торпедо автомобиля, поскольку только благодаря ей водитель может получать точную информацию о скорости автомобиля, количестве оборотов двигателя, ориентируясь на которые, надо переключать передачи, если машина оборудована МКПП, уровень горючего в баке, температуре антифриза и др.
Помимо этого, на панели приборов располагаются различные контрольные лампы, многие из которых являются лакмусовой бумажкой исправного состояния тех или иных узлов.
Обычно, панель приборов – деталь очень надежная, и служит на всем протяжении срока эксплуатации транспортного средства. Однако в некоторых случаях ее приходится снимать (например, чтобы заменить перегоревшую контрольную лампу), в том числе и по несвязанной с ее поломкой причине (в частности, это требуется для проверки работоспособности датчика уровня топлива на инжекторных машинах).
У различных машин процесс снятия панели приборов происходит по-разному. Сегодня мы расскажем, как это делается на «Форд Фокус 2».
Инструменты и материалы:
- Понадобится всего 4 вещи:
- Ключ «TORX» T25.
- Плоская отвертка.
- Широколезвейный нож.
- Карандаш.
Пошаговая замена приборной панели на Форд Фокус 2:
1) Сделайте вылет рулевого колеса максимальным.
2) Подденьте и потяните к себе прямоугольную заглушку (на фото она обведена красным цветом).
3) За ней расположены винты, крепящие приборную панель. Открутите их, используя «TORX».
4) Взяв отвертку, аккуратно просуньте жало в щель между панелью и ее козырьком ровно посередине. Вы должны почувствовать защелку; покачайте отвертку вверх, чтобы она открылась.

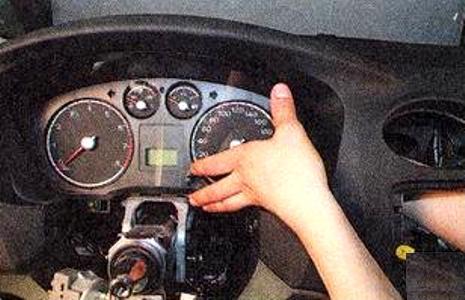

5) Теперь приборную панель ничего не держит, кроме разъема. Вытащите ее, но аккуратно. Если идет туго – опробуйте сначала отсоединить разъем.
6) Просто поверните защелку к себе, и вы снимите и ее, и разъем.
7) Приступаем к стеклу. Его держат несколько защелок, отстегните их.

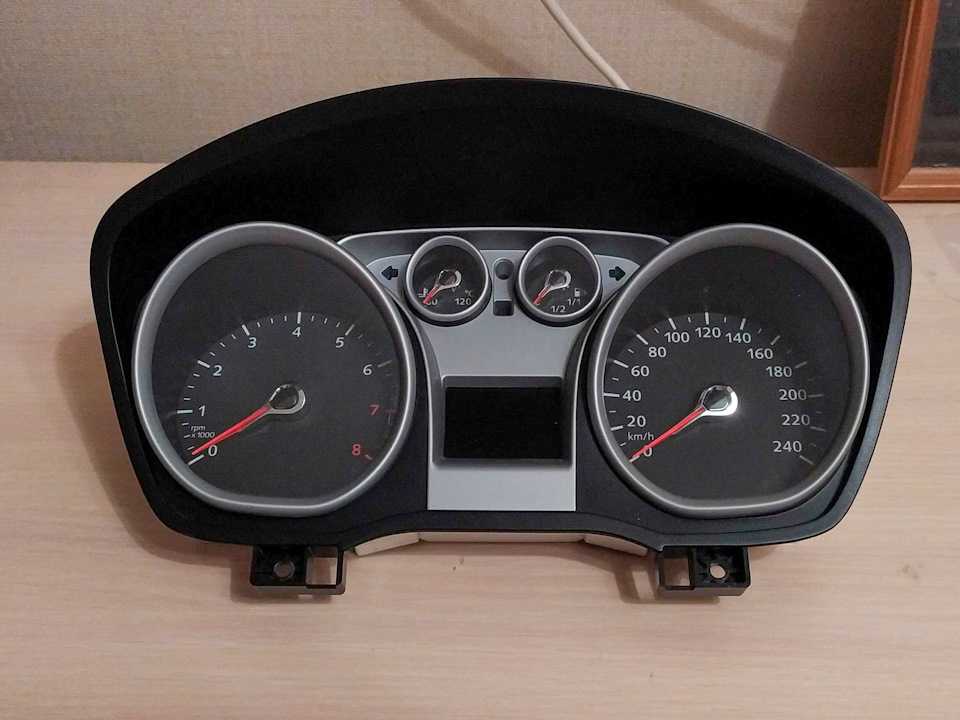

8) Если все прошло нормально, панель приборов разберется на 2 детали: стекло и приборы.
9) Демонтируем стрелки. Сначала карандашом сделайте риску напротив нулевого положения стрелки – это сильно пригодится при сборке.
10) Первыми снимаются колпачки, а потом сами стрелки. Учтите, просто так они из гнезда не выйдут, их надо потянуть к себе, вращая против часовой стрелки. Если не получается, придется отжимать их широколезвийным ножом. Будьте крайне аккуратны – стрелки нельзя гнуть!
11) Демонтируйте шкалы приборов.
12) Снимите заднюю крышку (она держится на 8-ми защелках).
13) Стараясь не повредить плату, вытащите ее, отстегнув крепежи.
14) Очистите экран борткомпьютера от пыли, если таковая присутствует. Внимание! Руки и тряпочка при этом должны быть чистыми.
Проведя все необходимые манипуляции по замене приборной панели на Форд Фокус 2, соберите узел обратно, не забыв стереть карандашные риски.
Вот и все, как видно, особенных сложностей в этом нет, главное – правильно установить стрелки, чтобы приборы не подвирали, и очень аккуратно обращаться с платой и дисплеем, так как они довольно хрупкие.
Как снять приборную панель на Ford Focus
Леонардо Р. Грабковски
commons.wikimedia.org
Focus — популярный компактный автомобиль, выпускаемый и продаваемый Ford в США. Focus был представлен в конце 1999 года как модель 2000 года и получил множество наград за свой европейский стиль и управляемость. Изменение или удаление приборной панели в Focus лучше всего подходит владельцам, склонным к механике.
Шаг 1
Отсоедините отрицательный провод аккумуляторной батареи и дайте автомобилю постоять 10–15 минут. Вы будете снимать боковую подушку безопасности пассажира, и система подушек безопасности должна быть отключена.
Шаг 2
Откройте дверцу перчаточного ящика и сожмите внешние панели, чтобы освободить и снять дверцу. Снимите два зажима подушки безопасности, которые видны при снятой двери.
Шаг 3
С помощью отвертки с плоской головкой осторожно подденьте один угол облицовки крышки подушки безопасности пассажира.
Снимите подушку безопасности с приборной панели и отсоедините зажимы и электрические модули. Поместите подушку безопасности в безопасное место; держите переднюю часть подушки безопасности от себя.
Шаг 4
Снимите болты крепления приборной панели к автомобилю; они станут видны при снятии подушки безопасности.
Шаг 5
Снимите нижнюю часть панели рулевого колеса и снимите панель отделки слева от нее, возле органов управления освещением. Выкрутите болт, который станет виден при снятой панели отделки, затем снимите панель отделки со стороны водителя на приборной панели рядом с дверью.
Шаг 6
Снимите три болта на панели приборов со стороны водителя. Снимите верхнюю часть рулевой колонки, чтобы получить доступ к винтам панели приборов. Снимите приборную панель и отсоедините электрические модули сзади. Держите приборную панель в безопасном месте.
Шаг 7
Снимите панель отделки, которая соединяет центральную консоль пола с приборной панелью.
С каждой стороны панели есть два винта.
Шаг 8
Снимите центральные дефлекторы на приборной панели, расположенные прямо над магнитолой. Открутите болты, видимые за центральными вентиляционными отверстиями. Эти болты соединяют панель объемного звучания радиоприемника, которую можно снять при снятии.
Шаг 9
С помощью инструмента для крепления радио крюка Ford освободите фиксаторы радио. Открутите болты, соединяющие магнитолу с приборной панелью, и снимите магнитолу; отсоедините антенный кабель и соединительный модуль сзади.
Шаг 10
Снимите болты с верхней части приборной панели от начала до конца. Попросите друга помочь вам снять приборную панель с автомобиля; начните со стороны водителя, чтобы маневрировать над рулевым колесом.
Советы
- Если приборная панель не открывается свободно, дважды проверьте наличие болтов или винтов, крепящих приборную панель к автомобилю.
- Инструмент для снятия радиоприемника Ford можно приобрести у любого дилера Ford и в большинстве магазинов запасных частей.
Вещи, которые вам понадобятся
- Pliers
- Спектакля
- Phillips Head Ductdriver
- Окрутнявая отвертка
- Ford Radio Hook Tool
- Helper
Warnings
- Be Careful Be Carefut Daviful, когда вылететь. Всегда снимайте систему с охраны заранее.
Биография писателя
Леонардо Р. Грабковски занимается профессиональным писательством более четырех лет. Грабковски учился в колледже в Орегоне. Он создает веб-сайты на стороне и немного одержим Drupal, Joomla и WordPress.
Еще статьи
Как снять приборную панель Форд Фокус
Сделай сам
| |||
 org/BreadcrumbList”>Форд Фокус – Видеоурок Модель: Форд Фокус Фокус 2, МК 2 – Годы 2004-2011 Как снять приборную панель Форд Фокус? Давайте внимательно посмотрим в этом видео, как приступить к разборке. Торцевым ключом откручиваем стягивающие винты боковой и нижней обшивки руля, затем снимаем подушку безопасности, открутив имеющиеся винты. После того, как подушка безопасности снята, мы разбираем центральный анкерный штифт и снимаем рулевое колесо. Разбираем центральный пластиковый тоннель, затем, откручиваем бардачок, расположенный в приборной панели (отсоединяем различные клеммы), снимаем с приборной панели автомагнитолу с прикрепленным пластиком. Опубликовано 7 февраля 2022 г. Автор: ScegliAuto Другие руководства, которые могут вас заинтересовать
