Замена переднего ступичного подшипника — Пошаговая инструкция • DRIVER’S TALK

Радислав Суворов

Из всех автомобильных аксессуаров самый необходимый — это бумажник

calendar_today 18 октября 2018

visibility 861 просмотр

Сегодня я покажу, как меняется передний ступичный подшипник на переднеприводных автомобилях без снятия стойки и без пресса.

Если у вас литые диски, первым делом снимаем центральный колпачок.

Выясняем, какого диаметра центральная гайка, которой крепится шрус.

Берём очень мощную головку, в данном случае у меня здесь гайка на 30, поэтому и головка соответственно на 30.

Также берем мощный лом, желательно, чтобы длина этого лома было около 2 метров.

Затем вам понадобится или помощник, который будет давить со всей силы на тормоза, или нужно будет подкладывать противооткатные упоры под все четыре колеса.

Перед началом откручивания колеса немного выворачиваю его.

Это делается для того, чтобы при откручивании лом не упирался в кузов автомобиля.

Подкладываю противооткатные упоры и можно пробовать откручивать.

Сразу ослабляем гайки на колесе и поднимаем домкратом машину.

Полностью выкручиваем центральную гайку, откручиваем колесо и снимаем его.

Полностью откручиваем тормозной суппорт вместе со скобой, он крепится на двух болтах: один болт сверху и один болт снизу.

Снимаем тормозной суппорт вместе со скобой и подвешиваем его на пружину с помощью выгнутого крючком электрода. Снимаем тормозной диск.

Если он не снимается, придётся немного постучать. Но стучать нужно не по тормозному диску, а по центральной трубке ступицы.

Одновременно отжимаю тормозной диск с помощью монтировки и стучу по внутренней трубке ступицы. Вот так легко и просто снимается тормозной диск.

А чтобы в дальнейшем тормозной диск хорошо снимался, посадочное место нужно хорошо зачистить и обработать высокотемпературной смазкой для суппортов.

Далее необходимо снять саму ступицу, ее можно снять с помощью обратного молотка. К шпилькам прикручивается трубка и дергается с помощью какого-то мощного грузика.

Так как у меня обратного молотка нет, я ее буду сбивать просто молотком. Вот так легко и просто снимается ступица.

В отдельных случаях может понадобиться и обратный молоток, также бывает, что обойма подшипника остаётся на самой ступице.

В таких случаях обойму приходится сбивать отдельно или срезать болгаркой. Затем нужно открутить нижнюю шаровую опору и отсоединить ее от рычага.

Чтобы отвезти стойку и вытащить из неё шрус, необходимо повернуть руль таким образом, чтобы рулевая тяга вышла как можно дальше наружу.

В данном случае я поворачиваю руль направо. Если бы дело было с правой стороны, то руль пришлось бы поворачивать налево.

Затем одновременно выдавливаю шрус из поворотного кулака и тяну его на себя. Таким образом, вынимается привод колеса из поворотного кулака.

Теперь можно приступать к извлечению самого ступичного подшипника. Сразу удаляю всё, что мне мешает.

Перед подшипником находится стопорное кольцо, его нужно извлечь.

Сделать это можно с помощью круглогубцев, вставляю их в отверстие стопорного кольца и сжимаю. Так снимается стопорное кольцо.

Чтобы подшипник легче выходил, ржавчину необходимо зачистить с помощью щетки по металлу.

Для излечения подшипника, не снимая стойки, вам понадобится съёмник. В данном случае это съемник от автомобиля ВАЗ-2108, 2109.

Продаётся он в любом магазине запчастей для жигулей, стоит совсем недорого.

В данном случае меняю подшипник не на ВАЗе, а на автомобиле Chevrolet Aveo. Для того чтобы этот съемник подходил для автомобиля Chevrolet Aveo, понадобилось всего лишь проточить шайбу.

Протачивал я ее с помощью болгарки, просто уменьшил ее в диаметре. Также, если работать на съемнике, вот такой приваренный болт от жигулей сделан для удобства, так как пользоваться простым штырем здесь неудобно.

Этим съемником подшипник как выпрессовывается из поворотного кулака, так и запрессовывается обратно. Для выпрессовки ступичного подшипника берём съемник, снимаем с него все шайбы.

Самую маленькую шайбу разворачиваем проточкой внутрь, в сторону резьбы, вставляем винт с внутренней стороны в подшипник. А с этой стороны одеваем две больших шайбы.

С одной стороны винт я буду держать с помощью накидного ключа, а со стороны съёмника буду заворачивать гайку. Таким образом, съёмник будет выдавливать подшипник.

Будьте готовы к тому, что усилием руки провернуть гайку и выпрессовать подшипник у вас не получится. Вам понадобится ещё какая-нибудь длинная труба.

Одеваю эту трубу в виде рычага на ключ и вращаю ключ уже трубой. Таким образом крутим до упора, затем снимаем трубу и отворачиваем обратно гайку.

Снимаем с винта две шайбы, подшипник уже начал выходить, и он вышел вровень с поворотным кулаком.

Чтобы продолжить выпрессовывание, одеваем кольцо из комплекта съёмника, затем одеваем большую шайбу проточкой внутрь.

Если позволяет место, одеваем и маленькую шайбу, затем наворачиваем гайку.

После этого продолжаем вращение гайки и выпрессовывание ступичного подшипника. Вот и всё. Подшипник выпрессован, он находится внутри съёмника.

Вот подшипник, который мы только что извлекли из поворотного кулака без применения прессов и без снятия стойки.

После демонтажа подшипника защищаем посадочное место и смазываем посадочное место высокотемпературной смазкой для суппортов.

Можно устанавливать новый подшипник, ориентации у него нет, можно ставить хоть так, хоть так, но я всегда ставлю надписями наружу.

Чтобы запрессовать подшипник, снимаем выпрямительный шайбу — это самая маленькая шайба. Одеваем на винт самую большую шайбу.

Не имеет значения, какой стороной ее одевать. Вставляем винт с обратной стороны в ступицу, затем одеваем на винт среднюю по диаметру шайбу.

Обратите внимание, шайба устанавливается проточкой к подшипнику.

Делается это неспроста: шайба проточкой должна давить на наружную обойму подшипника.

Если длины винта хватает, одеваем и вторую шайбу. Наворачиваем гайку и запрессовываем новый подшипник в поворотный кулак.

Закручиваем до упора. Затем отворачиваем гайку и снимаем съемник.

Затем сжимаем с помощью круглогубцев стопорное кольцо и устанавливаем его на место.

Очень часто на ступице остаётся внутренняя часть обоймы от подшипника. Как видно, здесь она вышла, а здесь осталась на подшипнике.

Хоть у меня эта обойма снялась вместе с подшипником, я ее набил обратно, чтобы показать, как ее снимать.

Зажимаем ступицу в тисках, наставляем зубило между обоймой подшипника и самой ступицей, наносим удары по зубилу и обойма должна начать сниматься.

Затем берём молоток с острым толстым углом, наставляем его на ступицу и наносим по нему удары. Таким образом, ступица сходит дальше. Затем нужно стучать по краю молотка.

Как видно, этот способ рабочий, но работает он только в том случае, если обойма подшипника не сильно прикипела.

Если обойма сильно прикипела и не сдвигается с места, то вам поможет только болгарка.

С помощью болгарки нужно сточить обойму, именно сточить, а не срезать, потому что некоторые люди ее режут, на самом деле нужно диском потихоньку стачивать.

Протачиваем обойму, как только мы доточим до тела самой ступицы, увидим синие перегрелости. Таким образом, мы очень аккуратно сточим тело подшипника и не зацепим ступицу.

После разрезки обоймы подшипника она снимется очень легко.

Удалось проточить обойму подшипника. Также смазываю ступицу высокотемпературной смазкой и запрессовываю её внутрь подшипника.

Ступица тоже запрессовывается с помощью съемника. Ее нельзя просто наставить и набить.

Так как внутренняя обойма подшипника состоит из двух частей и внешняя часть подшипника может вывалиться наружу.

Берём самую маленькую шайбу съемника, одеваем ее на винт.

Вставляем винт с внутренней стороны в подшипник, одеваем на винт ступицу, накручиваем на винт гайку и путем затяжки гайки запрессовываем ступицу в подшипник.

Когда винт начинает упираться в головку, отворачиваем обратно гайку, одеваем на винт шайбу и дотягиваем ступицу до упора.

Можно считать, что подшипник уже заменён. Осталось только прикрутить тормозной суппорт, нижнюю опору и привод колеса.

Гайка имеет забивную контровку, поэтому забиваем контрящий бортик в специальный паз на валу шруса.

Вот так легко и просто, без пресса, не снимая стойку, можно заменить передний ступичный подшипник практически на любом переднеприводном автомобиле.

На этом всё. До новых встреч!

driverstalk.ru

Замена ступичного подшипника ВАЗ 2110 своими руками (фото)

Если при движении автомобиля в районе колеса слышится неприятный шум, который может исчезать при вхождении в резкий поворот, то это говорит о неисправности ступичного подшипника ВАЗ 2110.

Подшипник ступицы переднего колеса

Это довольно частая неисправность, она встречается на каждой четвертой машине с большим пробегом. Исправить ситуацию несложно, надо лишь располагать гаражным помещением с ямой и подробной инструкцией к работе.

Опытные мастера рекомендуют не откладывать замену этого компонента, чтобы избежать ненужных неприятностей.

Инструмент и запчасти

Дело в том, что подшипник ступицы ВАЗ 2110 представляет собой небольшую деталь, и для того, чтобы работать с ней, необходимо достаточное освещение и некоторое удобство. Поэтому автомобиль, приготовленный к ремонту, следует загнать на смотровую яму и создать достаточный доступ света на ремонтный узел.

Прежде, чем спускаться в яму, необходимо приготовить все инструменты и материалы. Нужно также отметить, что провести замену передних подшипников ступицы гораздо труднее, чем проделать ту же работу с задними компонентами.

Поэтому начинать работу надо именно с переднего узла.

Схема ступицы переднего колеса

Следует привести перечень необходимых инструментов:

Специальный съемник, чтобы осуществить съем подшипника;
Так называемая оправка, то есть срез трубы нужного размера. Это устройство применяется для того, чтобы выбивать ступицы;
Головка на 30, оснащенная качественным воротком;
Ключи накидного типа 19-го и 17-го размера.

Помимо этого нужно приобрести новые подходящие подшипники, которые понадобятся для замены. Для автомобиля ВАЗ 2110 следует выбирать подшипниковые детали российского производства, а не отдавать предпочтение китайским аналогам. Разница в цене на эти изделия небольшая, поэтому не стоит экспериментировать.

Этапы работы

Начинается работа с того, что автомобиль устанавливается в комфортное положение и на первую передачу. Для того чтобы он не покатился лучше установить под колеса специальные противооткатные упоры.

Теперь можно спускаться в смотровую яму и приступать к действиям, которые проводятся в следующем порядке:

С помощью ключа следует открутить болты колес, в след за которыми отворачиваются ключем на 30 подшипниковые гайки со ступиц передних колес. Тут стоит заметить, что если на автомобиле ВАЗ 2110 установлены литые диски, то придется снять колеса.
Чтобы получилось повернуть гайки передних ступиц необходимо в момент отворота нажимать на педаль тормоза, поэтому здесь нужен помощник;
Теперь необходимо воспользоваться отверткой и с ее помощью отжать суппорта;
Как только они будут отжаты, надо с помощью 17-го ключа открутить суппорта от поворотных кулаков. В результате этих манипуляций суппорт может повиснуть на тормозном шланге, чтобы этого не произошло надо аккуратно его подвязать;
Далее надо аккуратно выкрутить диски тормоза непосредственно из ступиц.

Кроме перечисленных видов работ может понадобиться, также, снять:

Цапфу в сборе;
Колпак ступицы;
Стопорное кольцо.

После этого мастеру доступна деталь ступицы и ее можно заменить. Существует несколько вариантов переустановки компонента, поэтому следует сказать несколько слов о каждом.

Способы замены

Первый способ

Итак:

В первом случае необходимо обязательно воспользоваться съемником для снятия подшипника;
Достаточно просто аккуратно вынуть подшипник и заменить его новым;
После установки все действия, приведенные выше, следует провести в обратном порядке.

К основным преимуществам этого метода является тот факт, что мастеру не нужно будет трогать болт регулировки развала, который очень трудно потом поставить на место.

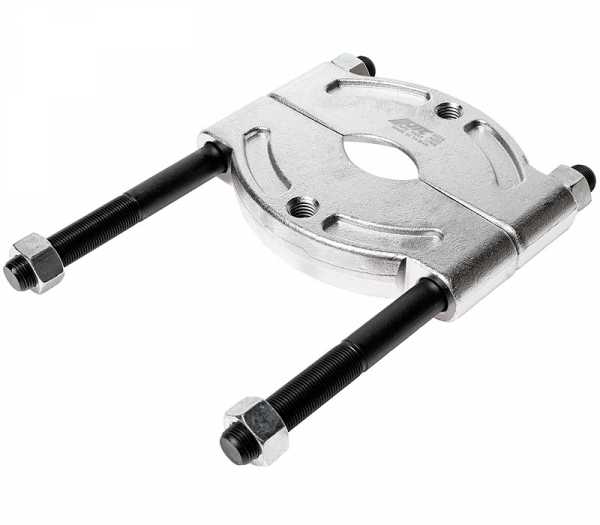

Съемник подшипника со ступицы

Если говорить о недостатках, то можно отметить следующее: мастеру придется принять очень неудобную позу для выполнения действий. Именно поэтому необходимо приготовить подъемник и забраться в смотровую яму.

Но все же очень неудобно автолюбителю в такой позе выбивать ступицы и заниматься запрессовкой подшипникового узла.

Второй способ

Состоит из следующих шагов:

Чтобы снять подшипник вторым способом надо аккуратно провести демонтаж поворотного кулака и снять полностью ступицу;
После этого мастеру понадобится перейти на верстак;
Непосредственно на верстаке производится замена подшипника ступицы ВАЗ 2110;
После этого все устанавливается обратно, так же, как было снято до этого.

: Снимаем стопорное кольцо

: Опираясь на внутреннее кольцо подшипника, куском трубы выбиваем подшипник

: Или выпрессовываем его съемником

: В очищенную и смазанную ступицу запрессовываем новый подшипник

Этот способ, несомненно, намного легче первого, но поскольку он затрагивает развал, то проблем с регулировкой не избежать. Прежде чем приступить к выкручиванию болтов крепления кулака от стойки, необходимо отметить мелом или маркером их положение.

Первая меточка в этом случае будет указывать на место положения регулировочного болта на стойке. Вторая меточка будет указывать прежнее положение кулаков.

После того, как мастер приступит к сборке, он будет ориентироваться как раз на эти метки. Конечно, большой точности будет добиться сложно и вернуть детали на их место не получится. Но при аккуратной работе погрешности в установке можно свести к минимуму.

Следует провести некоторые этапы работы:

Мастер ставит метки;
Выбивает болты кулака;
Выкручивает крепежные болты из нижней шаровой опоры;
Подшипник должен быть выбит из ступицы;
Стопорные кольца демонтируются;
С помощью тисков подшипники расспресовываются.

Перед проведением обратного монтажа пространство в кулаках надо качественно и обильно смазать.

Этот метод часто применяют в случае ремонта не только одного подшипникового компонента, но и всей ходовой части. В результате этого способа можно будет спокойно заменить также и шаровые опоры, сайлентблоки рычагов и рулевых наконечников.

Третий способ

Проводится в следующем порядке:

В этом случае потребуется снять всю стойку полностью;
После того, как все компоненты будут сняты, мастеру потребуются специальные тиски;
На тисках произойдет замена подшипника ступицы и все детали будут установлены обратно.

Этот метод является наиболее сложным и трудным, потому что в нем мастеру потребуется демонтировать всю стойку. Кроме того, необходимо будет распрессовать рулевой наконечник, а еще нужно открутить крепежные гайки, они фиксируют к кузовному основанию верхнюю опору.

Непосредственно снятие этого узла ВАЗ 2110 производят только после того, как вся стойка будет демонтирована с автомобиля. А этот процесс занимает много времени.

Нюансы

В процессе обратного сбора всего узла надо действовать следующим образом:

Запрессовать подшипники;
Поставить стопорные кольца;
Собрать кулаки;
Монтировать на них новые подшипниковые компоненты;
Монтировать узел на ступицы;
С помощью оправки надо забить ступицы до упора.

Можно для запрессовывания подшипниковых деталей применять съемник или пресс. Но ни в коем случае не следует пользоваться молотком, так как в этом случае неизбежно произойдет растрескивание компонента.Усилия надо направлять на наружные кольца.

Надо отметить и тот факт, что в ступицы устанавливаются шариковые двухрядные подшипники, которым не требуются смазочные и регулировочные мероприятия.

В следствие отсутствия такого ухода подшипники ВАЗ 2110 при снятии из ступицы непременно разрушатся, поэтому прибегать к этой мере следует только для полной замены.

Работа со съемником

Если все-таки нет желания портить подшипник, то можно его заменить не выбивая из ступицы. Для того чтобы его оттуда извлечь можно воспользоваться специальным съемником. Снятие с помощью этого устройства гораздо легче.

Для этого надо аккуратно ввести лапки съемника в проточки на ступице и извлечь кольцо. Иногда для этого требуются некоторые усилия, кольцо надо поддеть отверткой и снять. С помощью устройства снимается деталь и зачищаются зазубрины на компоненте.

Далее с помощью съемника можно также и запрессовать новую часть в поворотный кулак. Этот инструмент позволяет качественно запрессовать ступицу. Работа с инструментом такого плана значительно облегчает весь процесс, и мастеру понадобится меньше времени на все снятие и установку. Но для действий с агрегатом требуется некоторый навык и большая аккуратность.

Как видно из этой статьи, даже такая несложная ремонтная работа, как замена подшипника ступицы, может иметь множество нюансов.

Оцените статью: Поделитесь с друзьями!

vazweb.ru

Как снять кольцо подшипника со ступицы на переднем приводе?

Добро пожаловать!
Кольцо подшипника – данный агрегат находится много в каких местах автомобиля, но сегодня мы затронем именно ступицу, на данную вещь а именно ступицу устанавливается с завода подшипник и подшипник идёт вместе с кольцом и иногда бывает при снятии ступицы данное кольцо остаётся сидеть на ней, а сам подшипник при этом остаётся находится в поворотном кулаке на своём месте и поэтому при любом снятии ступицы данный подшипник нужно менять, но и составные его части тоже нуждаются в замене, но в основном кольцо этого подшипника бывает очень тяжело снять и уже не представляется возможном как он именно снимается, чтобы такого избежать мы и написали данную статью в которой подробно объяснили как нужно правильно снимать данное кольцо со ступицы, если вдруг при снятии её кольцо на ней сидеть осталось.

Примечание!
Для того чтобы вы могли снять кольцо подшипника, вам нужно будет запастись набором инструментов в котором у вас будет находиться: Отвёртка, а так же желательно чтобы по близости были тиски, молоток, зубило и надфиль!

Где находиться кольцо подшипника на ступице?
Так как речь идёт у нас об автомобилях передне приводных, то данное кольцо находиться на самой ступице то есть на самой длинное её части, и со временем оно там ржавеет и вследствие чего его потом бывает очень и очень сложно сдвинуть с места, более подробное его местонахождение смотрите на фото ниже:

Когда нужно снимать кольцо подшипника со ступицы?
Его нужно снимать только в том случае, если данное кольцо останется сидеть на самой ступице после снятия ступицы, вить данное кольцо это составная часть ступичного подшипника и из-за того чтобы подшипник сидит на ступице очень плотно, бывает так что при снятии ступицы кольцо просто остаётся сидеть на ней а сам подшипник остаётся при этом в поворотном кулаке, но бывает и такое что кольцо остаётся вместе с подшипником а ступица при этом полностью без кольца снимается, поэтому как говориться данное кольцо нужно будет снимать в зависимости только от случая.

Как снять кольцо подшипника со ступицы?

Снятие:
1) В самом начале операции вам нужно будет снять саму ступицу с автомобиля. (Подробное её снятие описано в статье под названием: «Замена переднего подшипника ступицы» с пункта 1 и по пункт 25)

2) После чего зафиксируйте ступицу в тисках чтобы работа легче выполнялась и после этого запастись отвёрткой и с её помощью снять грязезащитное кольцо со ступицы, как показано на рисунке:

3) Затем когда грязезащитное кольцо у вас будет снято, воспользуйтесь зубилом и молотком и с их помощью сбейте кольцо подшипника со ступице, но только сбивайте его аккуратно не повредите саму ступицу и не оставляйте на ней никаких задор, но если всё задиры вы оставите тогда при помощи надфиля аккуратно удалите их и не переборщите, а иначе если вы удалите слишком много металла со ступицы и оставите её длинную часть неравной, то в будущем вам могут ожидать проблемы поэтому делайте всё аккуратно и если уже так получилось что вы сняли слишком много металла, то в таком случае данную ступицу рекомендуется заменить вам на новую. (О том как заменить ступицу, см. в статье: «Замена передней ступицы колеса на ВАЗ»)

Примечание!
Когда будете сбивать кольцо, сбивайте его по не многу и в разных местах, то есть раза два к примеру ударьте по самой верхней, после этого раза два ударьте по самой нижней части и т.д. Потому что если вы будете постоянно бить только по самой верхней части кольца подшипника, то большая вероятность того что саму ступицу вы можете повредить!

Установка:
Устанавливается данное кольцо на своё место, в обратном порядке снятию.

vaz-russia.com

❶ Как поменять подшипник ступицы 🚩 как поменять заднюю ступицу 🚩 Авто 🚩 Популярное

Для того чтобы снять ступицу на ВАЗ-2109, автомобиль необходимо установить на смотровой яме или ровной площадке, затормозить стояночным тормозом и установить под задние колеса бруски или противооткатные упоры. Также нужно приготовить подставки под кузов автомобиля.

Инструмент и оборудование

Для производства работ по снятию ступицы переднего колеса на ВАЗ-2109 понадобятся следующие инструменты и приспособления:

– домкрат;
– баллонный ключ;
– торцевая головка для гайки ступицы;
– гаечные ключи на 12, 17 и 19;
– отвертка;
– оправка для выпрессовки подшипника ступицы.

Последовательность выполнения работы

На стоящем на земле автомобиле снимите защитный колпачок гайки ступицы и расконтрите гайку. Затем ослабьте торцевой головкой затяжку гайки ступицы и болтов крепящих колесо. Гайка ступицы затягивается с большим усилием, так что для откручивания придется воспользоваться каким-нибудь рычагом, например подходящим куском трубы.

Далее поднимите автомобиль домкратом и подставьте под него упор. Работать без упора категорически не рекомендуется. Теперь можно полностью открутить гайку ступицы и снять колесо.

При снятии ступицы подшипник разрушается, поэтому выпрессовывайте ступицу только для замены подшипника.

Затем снимите тормозной диск, для этого вначале отверните два болта, крепящих тормозной цилиндр к поворотному кулаку. Не отсоединяя тормозной шланг снимите весь тормозной механизм в сборе и подвесьте его проволокой на пружину стойки. Следите, чтобы тормозной шланг не растягивался и не перекручивался.

Очистите тормозной диск от пыли и грязи металлической щеткой. Нанесите жидкую смазку WD-40 на место соединения ступицы и тормозного диска. Оставьте на 30-40 минут пока ржавчина не растворится. Выверните направляющие штифты и снимите тормозной диск, при необходимости постукивая киянкой, стараясь бить ближе к центру диска.

Отметьте маркером положение эксцентрикового болта относительно корпуса стойки и ослабьте затяжку гаек на болтах, крепящих поворотный кулак к стойке. Выверните болты крепления шаровой опоры к поворотному кулаку.

Отверните полностью гайки на болтах крепления поворотного кулака к кронштейну на передней стойке, выньте болты и выведите поворотный кулак из стойки.

Если нет специальной оправки, выпрессовать ступицу можно, используя старые кольца от подшипника.

С помощью оправки выпрессуйте ступицу из внутреннего кольца подшипника. Если часть кольца осталась на ступице, снимите ее специальным съемником, на ступице предусмотрены для этого специальные выемки.

Снимите с обеих сторон поворотного кулака стопорные кольца и выпрессуйте подшипник с помощью специальной оправки.

На этом работы по снятию ступицы и выпрессовке подшипника на ВАЗ-2109 закончены. Перед установкой на ступицу нового подшипника предварительно установите на место наружное стопорное кольцо.

www.kakprosto.ru

Замена ступичного подшипника своими руками + Видео

Чтобы автомобиль двигался по четко заданной траектории, необходимо обеспечить совпадение направления ступицы и колеса. В этом случае вращение руля приведет к изменению направления ступицы и как следствие, повороту колеса. Одновременно необходимо обеспечить свободное вращение колеса на ступице. Эти задачи и выполняет ступичный подшипник. Он установлен на передней и задней оси любого автомобиля, за исключением тех, в которых установлены разрезные или неразрезные мосты.

Когда менять ступичный подшипник

Для определения состояния ступичного подшипника, необходимо приподнять автомобиль, чтобы одно или несколько колес оказались над землей. Лучше всего делать это при помощи подъемника. Если его нет, можно использовать один или два домкрата, страховочные подставки и противооткатные башмаки. Подняв автомобиль домкратами и, установив под него подставки, обязательно покачайте кузов. Если удастся сдвинуть хотя бы 2 см, переставьте подставки, в противном случае велика вероятность падения автомобиля с подставки.

Обхватите одной рукой покрышку колеса сверху, а другой снизу и покачайте из стороны в сторону. Если люфт свыше 1 мм, подшипники необходимо подтянуть или заменить. Если люфт сопровождается даже несильным стуком, подшипник необходимо обязательно заменить. Если люфт уложился в необходимые пределы, рукой раскрутите колесо, заставив его вращаться. Если вращение сопровождается гулом, щелканьем, постукиванием, подшипник необходимо заменить.

Видео – Как проверить передний ступичный подшипник?

Замена ступичного подшипника

Для снятия ступичного подшипника необходимо открутить гайку, которая фиксирует его и вытащить толстую металлическую шайбу. На ведущих колесах она накручена на приводной вал, на ведомых колесах на ось кулака. После этого приподнимите автомобиль, как описано выше. Снимите колеса (если меняете лишь с одной стороны, то колесо). Выкрутите направляющие тормозного суппорта и снимите колодки. Открутите болты крепления скобы тормозного суппорта и снимите ее. Снимите тормозной диск. Нередко для этого стык тормозного диска и ступицы приходится обрабатывать жидкостью WD-40. На задней оси с барабанными тормозами необходимо снять барабан и колодки.

Чтобы снять ступицу с кулака ведомой оси потребуются длинные болты с соответствующей резьбой (идеально подходят болты крепления головки блока цилиндров) и тормозной диск или барабан. Расположите диск или барабан наружной стороной к ступице вставьте в него болты, затем вкрутите их на 1 см в ступицу. Используйте диск как таран – резко тяните на себя, чтобы во время удара о шляпки болтов, он сорвал со своего места ступицу. Также для этого можно использовать обычный трехлапый съемник подходящего размера. Еще один способ снять ступицу – вкрутить в ее отверстия длинные болты, которые упершись в кулак, выдавили бы ступицу наружу. Вытащив ступицу, снимите два стопорных кольца подшипника. После этого с помощью специального съемника, который продают в любом автомагазине, извлеките подшипник из ступицы.

Чтобы снять ступицу с кулака ведомой оси необходимо снять тормозной диск, как описано выше и с его помощью снять ступицу из поворотного кулака. После этого открутите болты крепления нижней шаровой опоры, выжмите нижний рычаг подвески с помощью лома и снимите кулак с приводного вала. Эта операция одинаково выполняется на передней и задней подвеске. Снимите стопорные кольца ступичного подшипника и вытащите его с помощью специального съемника. Благодаря тому, что диаметр ступичных подшипников большинства автомобилей одинаков, то съемник для ВАЗ 2109 окажется универсальным. Если же размер подшипника отличается, необходимо будет заказать токарю шайбы соответствующего диаметра или приобрести съемник, предназначенный для вашей модели автомобиля. Нередко после снятия ступицы на кулаке остаются части подшипника. Чтобы снять их, воспользуйтесь трехлапым съемником или зубилом. Старайтесь не повредить штырь кулака.

Установка ступичного подшипника проходит в обратном порядке. Если на вашем автомобиле установлен не один широкий, а два узких подшипника на каждом колесе, то заменив их, не забудьте заполнить подшипники смазкой Литол, ШРУС или их аналогом.

Подбор ступичного подшипника

Выбирая ступичный подшипник, учитывайте следующее. Оригинальные детали всегда лучше, чем неоригинальные. Это касается как иномарок, так и российских автомобилей. Выбирая между неоригинальными деталями, внимательно проверяйте производителя. Перед заказом или покупкой подшипника убедитесь, что вы выбрали не продукцию фирмы упаковщика. В этом случае название производителя на упаковке и подшипнике будет различаться. Попросите продавца открыть коробку с подшипником, чтобы убедиться, что название производителя совпадает. Если не совпадает, откажитесь от покупки. Чтобы подобрать подшипник по размеру, воспользуйтесь бумажным или электронным каталогом запасных частей. Определите с его помощью оригинальный артикул и каталожный номер и подбирайте подшипники по нему.

vipwash.ru

Как снять подшипник передней ступицы ваз 2110

Замена подшипника передней ступицы ВАЗ 2110

Довольно часто можно слышать такие жалобы от владельцев десяток как гул колеса во время езды. Самой частой проблемой такого поведения авто является износ подшипника передней ступицы. В основном данный подшипник требует замены каждые 50 тыс. км.

Как заменить передний ступичный подшипник ВАЗ 2110:

В начале снимите колпачок с колеса.

Теперь гайку находящуюся на ступице нужно расконтрить.
Включите ручник и послабьте гайку.
Поднимаем при помощи домкрата ту часть авто, где меняем подшипник.
Снимите суппорт, а затем и тормозной диск.
Открутите ступичную гайку полностью.
Вкрутите шпильки и повесьте тормозной диск на них.
Теперь нужно точным и в то же время сильным ударом выбить ступицу из подшипника.
Выньте подшипник из шруса.
А теперь снимите перед подшипником стопорное кольцо.
На этом этапе понадобится съемник, с помощью которого нужно выпресовать подшипник.
Вот так выглядит подшипник и его съемник.
Ставим новый подшипник путем запресовывания.
И запрессовываем ступицу в подшипник.

Все остальное нужно собрать обратно алгоритму разбора. После выполнения ремонта попробуйте проехаться. Если гул пропал, то значит вы все сделали правильно. При набитой руке, замена подшипника выполняется за час.

Для более подробного рассмотрения, можете просмотреть видео ниже. Здесь меняют подшипник на переднеприводной модели Москвича, но я вам скажу – это не сильно отличается от замены подшипника на ВАЗ 2110. Алгоритм полностью идентичен.
ВИДЕО:

(голосов: 3, в среднем: 5,00 из 5)

Навигация по записям

Интересные статьи

Если в процессе езды Вы заметили, что в передней подвеске что то гудит, то скорее всего проблема в ступице переднего колеса, в подшипнике. Подшипник передней ступицы можно заменить своими руками, но для этого потребуется определенный опыт..

Потребуется. включить первую передачу и подставить под колеса башмаки. Приготовить узкое зубило, головку «на 30», щипцы, надфиль и стандартный набор инструментов. Замену ступичного подшипника можно провести на ровной площадке, но удобнее – на смотровой канаве или подъемнике.

Порядок действий :

Снять колпак ступицы.
Расправить вмятый буртик гайки подшипника ступицы в двух местах, используя узкое зубило.
Ослабить гайку подшипника ступицы с помощью головки «на 30». Головка и вороток должны быть достаточно прочными, чтобы передать необходимое усилие.

Ослабить болты крепления колеса, а затем вывешиваем оба передних колеса, в противном случае стабилизатор поперечной устойчивости будет мешать демонтажу, поджимая элементы подвески вверх. Снять колесо, направляющую тормозных колодок вместе с суппортом и тормозной диск (подвязать их, чтобы они не висели на тормозном шланге).

Снять шайбу, отвернув гайку подшипника ступицы до конца.
Вставить в два отверстия тормозного диска болты (длиной около 130мм. с резьбой М12×1,25мм). Ввернуть болты в отверстия ступицы на глубину, равную ее толщине.
Выпрессовываем ступицу резкими ударами тормозным диском по головкам болтов.
Отвернуть крепление шаровой опоры к поворотному кулаку и вывести ШРУС из отверстия подшипника.

Другой способ снятия ступицы требует вначале отсоединить шаровую опору, а затем вывести ШРУС из ступицы.
Выбить ступицу из поворотного кулака через выколотку из мягкого металла, проворачивая ее.
Снять стопорное кольцо с помощью щипцов.
Выпрессовываем подшипник в чашку, используя съемник, при этом болт давит на внутреннее кольцо подшипника через шайбу изнутри кулака.

Очень часто при выпрессовке ступицы на ней остается кольцо подшипника, которое трудно снять. Для этого можно воспользоваться съемником, если его лапы войдут в две небольшие проточки на ступице.
В противном случае поддеваем отверткой и снимаем грязезащитное кольцо и зубилом сдвигаем кольцо подшипника.
Снимаем кольцо и при необходимости надфилем зачищаем забоины на ступице.
Устанавливаем грязезащитное кольцо и закерниваем его на ступице.

Очищаем и смазываем внутреннюю поверхность поворотного кулака. Съемником запрессовываем новый подшипник в поворотный кулак. При этом большая шайба съемника опирается изнутри на поворотный кулак так, чтобы не повредить его грязезащитные кольца, а на новый подшипник при запрессовке можно нажимать через старый подшипник, который будет передавать усилие только через наружное кольцо. Устанавливаем стопорное кольцо. Съемником запрессовываем ступицу в подшипник. Теперь шайбы съемника упираются во внутреннее кольцо подшипника и ступицу.

Дальнейшую сборку производим в обратной последовательности, затягиваем гайку подшипника предписанным моментом и обязательно стопорим замятием буртика.

В заключении хотелось бы отметить, что замена подшипника ступицы на новом автомобиле дело не сложное, но если детали подвески много лет, то снять ступицу и другие элементы будет весьма проблематично. Замена подшипника ступицы показан на видео:

Замена подшипника передней ступицы на ВАЗ 2110 своими руками (видео)

За свободное вращение колес на оси отвечают подшипники ступицы. Их монтируют непосредственно на корпус ступицы, а внутренней обоймой крепятся на колесную ось. Между обоймами имеются пластиковые заглушки, которые не позволяют влаге и пыли негативно воздействовать на механизмы. Но замена ступичного подшипника у ВАЗ 2110 со временем все равно потребуется. Сегодня мы об этом и поговорим.

Диагностика

В ступице колес располагаются однорядные роликовые подшипники. Их там 2 штуки. Во время эксплуатации автомобиля они нуждаются в уходе. Этот уход включает в себя замену смазки и регулировку зазоров.

Чтобы проверить зазор или люфт, требуется свесить колесо и немного его покачать. Не всегда простая регулировка позволяет избавиться от люфта. При появлении шума при качении колеса, вероятнее всего, требуется замена подшипника передней ступицы на вашем ВАЗ 2110, поскольку он вышел из строя. Не редко ломаются сразу два подшипника.

Проверьте, свободно ли проворачиваются подшипники на оси, нет ли заеданий, а на кольцах должны отсутствовать следы износа, выкрашиваний. Если это имеется в наличии, обязательно следует разобраться в том, как поменять подшипник.

Регулировка

Проверка его работоспособности и регулировка выполняется следующим образом:

Поднимите переднее колесо при помощи домкрата;
Снимите колесо;
Зубилом удалите защитный колпачок на подшипнике передней ступицы;
Демонтируйте тормозные колодки;
На поворотном кулаке следует закрепить держатель индикатора;
Ножку этого индикатора уприте в ступицу, максимально близко к регулировочной гайке;
На шпильки накидываются кольца накидных ключей, и затягиваются гайки. Удерживая их, ступица в осевом направлении проворачивается и смещается;
При помощи индикатора определяется показатель перемещения или зазора. Если он составляет более 0,15 миллиметров, зазор обязательно нужно отрегулировать;
Установите колесо на место, не используя защитный колпачок. Закрепите его двумя болтами, ввинченными диаметрально;
Зубилом распрямите бортик на гайке подшипника и ключом на 27 (торцевым) демонтируйте гайку;
Применяя момент затягивания 2,0 кг-см, закрутите новую регулировочную гайку;
Ослабьте гайку, после чего вновь ее затяните, но теперь с моментом 0,7;
Регулировочную гайку медленно отпустите на 25 градусов, в вертикальной плоскости проверните колесо. Должен появиться незначительный люфт;
Проверьте зазор. Его показатели должны составлять в пределах от 0,08 до 0,02 миллиметра;
В таком положении гайку застопорите с зачеканкой буртика в специальных пазах. Они расположены на поворотном кулаке в конце его цапфы;
Удалите из защитного колпачка старую смазку и заложите новую. Около 25 граммов. Специалисты рекомендуют использовать Литол 24, хотя есть и достойные альтернативы;
Монтируйте защитный колпачок на подшипник;
Колесо устанавливается на свое законное место.

Подобная диагностика с элементами ремонта позволит продлить срок службы вашего подшипника ступицы. Если же регулировка не позволила вернуть зазор в необходимые параметры, подшипник следует полностью заменить.
