Как сделать вход и выход aux на штатной магнитоле

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

Что представляют собой aux входы и выходы

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами.

Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

Устанавливаем aux вход на магнитоле CD

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

  • средняя крестовая отвёртка;
  • нож;
  • изолирующая лента;
  • специальные ключи, что бы достать магнитолу;
  • USB кабель от компьютерного контроллера;
  • перемычка от компьютерного жёсткого диска;
  • небольшой кусок кабеля со штекером 3. 5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

Подключение AUX

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

Как сделать aux на штатной магнитоле

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

  • изолированные провода сечением 0.
    5 см и длиной 40 — 50 см;
  • штекер 3.5 мм;
  • термоусадочные трубки;
  • паяльник;
  • средняя крестовая отвёртка;
  • нож.

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Разобранная автомагнитола

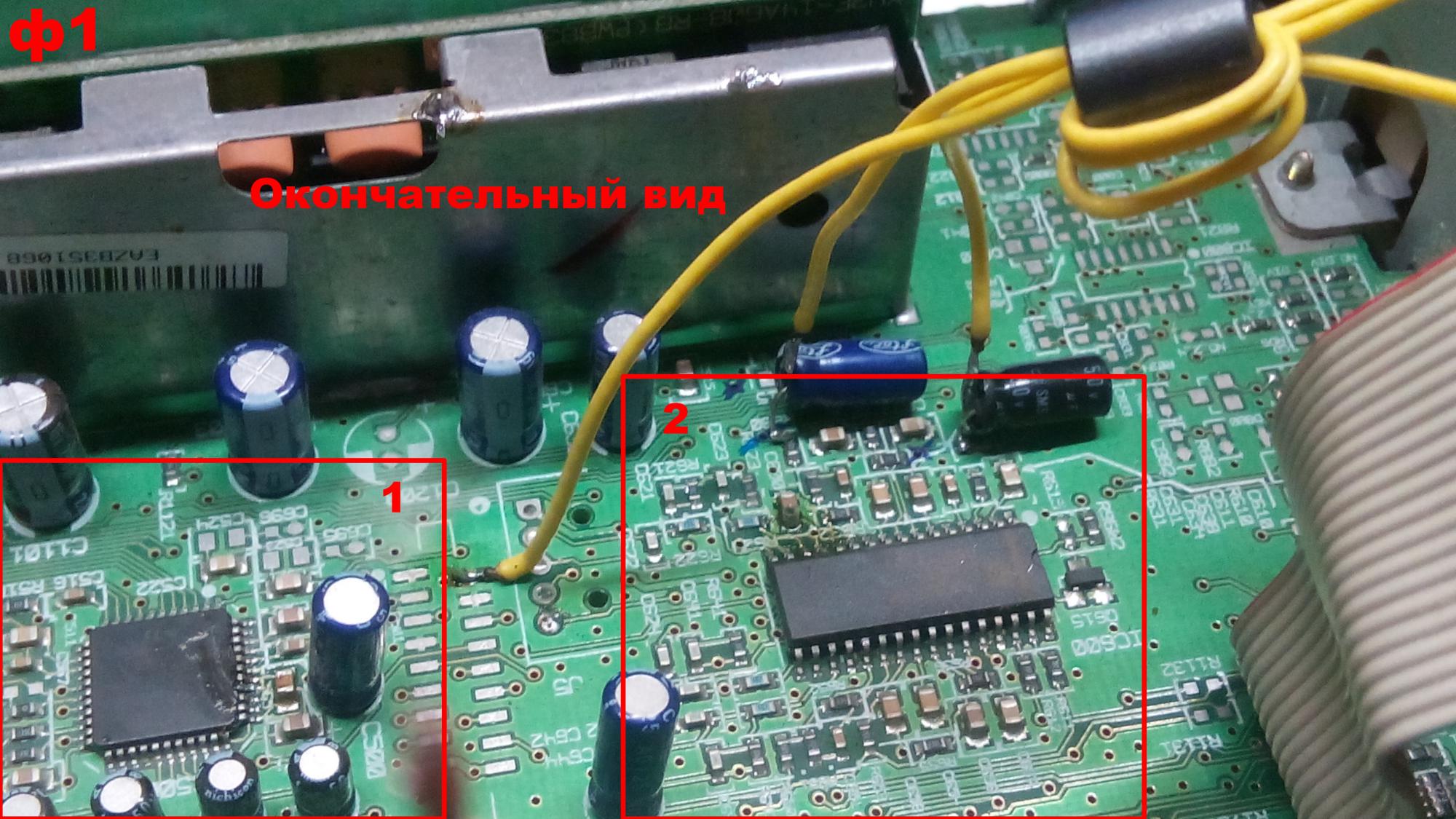

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

  • провода, экранированные 40 см, сечением 0.5 см;
  • термоусадочные трубки;
  • штекер 3.5 мм;
  • средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

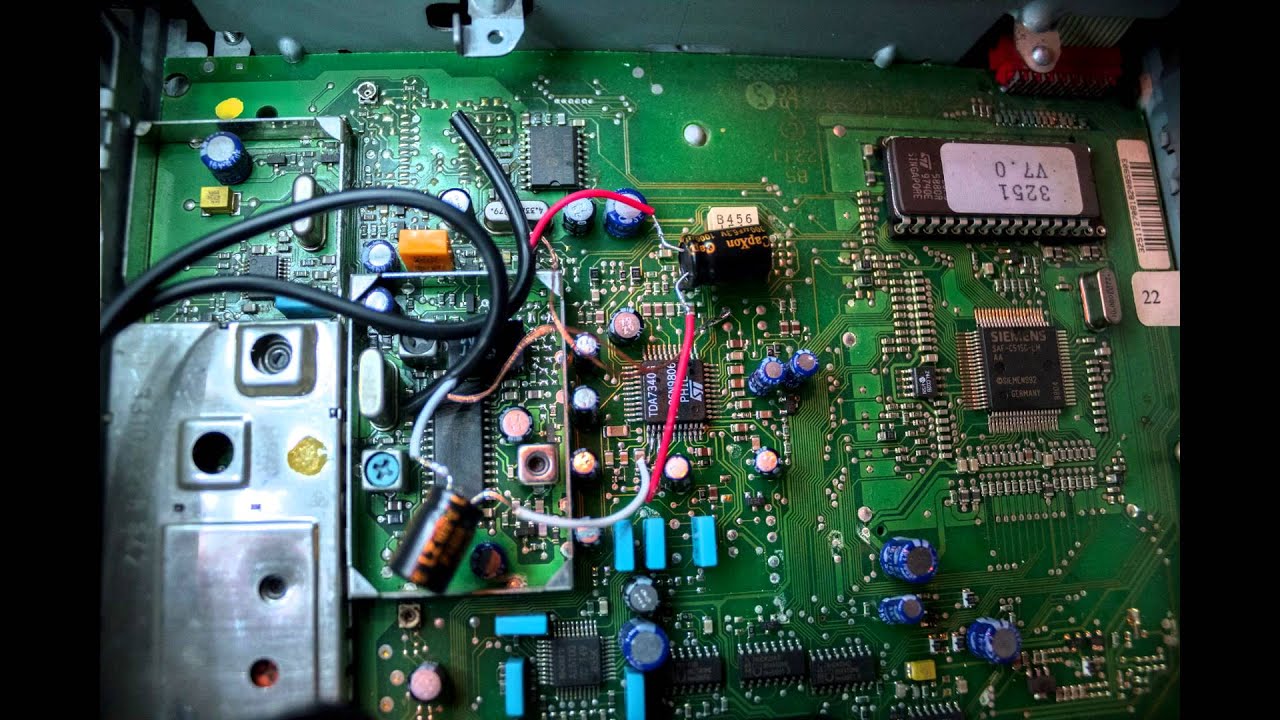

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Как сделать аудиовход aux на магнитоле Mazda 3 своими руками

Магнитолы в машинах, особенно штатные, никогда не отличались богатым функционалом. Сейчас налицо следующая тенденция: у всех есть смартфоны и планшеты, но подключить эти гаджеты к магнитоле удаётся далеко не всегда, потому что она была выпущена давно, но при этом продолжает исправно работать. И что же делать автовладельцу в такой ситуации? Об этом и пойдёт речь в сегодняшней статье.

Что такое AUX-выход

Это небольшой разъём, на который можно подать напряжение в диапазоне от 0. 4 до 1.9 вольта. У нас его называют линейным выходом, однако в западных машинах его обозначают как «AUX-OUT» (а чуть раньше его обозначали как «CD-OUT»).

Если устройство снабжено таким выходом, это почти наверняка означает, что оно оборудовано и усилителем аудиосигнала. Следовательно, подключив к этому разъёму планшет или смартфон, можно слушать музыкальные коллекции непосредственно через динамики машины.

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

  • Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
  • Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы

  1. Отвёртка крестовая (средних размеров).
  2. Нож.
  3. Изолента.
  4. Набор штатных ключей для извлечения CD-магнитолы.
  5. Провод от компьютерного контроллера USB.
  6. Перемычка от жёсткого диска компьютера.
  7. Кабель от наушников со штекером на 3.5 мм.

Последовательность действий при установке AUX-выхода на CD-магнитолу

  1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка.

    После выкручивания саморезов она поднимается вверх:

    Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

  2. Сейчас доступ к магнитоле открыт, и она извлекается из ниши с помощью штатных ключей.

    Извлечение магнитолы из ниши производится с помощью штатных ключей

  3. На задней стенке корпуса находится белый разъём, на котором и будет установлен AUX-выход:

    Разъём для последующего подключения AUX-кабеля

  4. Для этого к разъёму подключается USB-штекер и перемычка от жёсткого диска компьютера, которые выглядят вот так:

    Слева направо: USB-шлейф, перемычка от жёсткого диска и 3. 5 мм штекер от обычных наушников

  5. Контакты разъёма на магнитоле замыкаются перемычкой в соответствии со схемой, представленной ниже:

    Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

  6. Подключаемый к разъёму USB-кабель состоит из трёх жил: провод левого канала, провод правого канала и экранировка. Провода левый и правый каналы соединяются с двухжильным кабелем со штекером, после чего место соединения изолируется:

    Готовый изолированный AUX-кабель

  7. Полученный кабель и перемычка вставляются в разъём магнитолы:

    Кабель и перемычка, подключенные к разъёму магнитолы

  8. После этого она устанавливается на место, а кабель с AUX-штекером выводится в пепельницу:

    Готовый AUX-выход для подключения смартфона или планшета

Видео: самостоятельное подключение AUX-выхода к автомагнитоле

Установка AUX-выхода на штатную автомагнитолу

Основная проблема со штатными магнитолами в том, что их очень непросто снимать. Есть и вторая проблема: далеко не на всех штатных магнитолах есть внешние AUX-разъёмы, так что почти наверняка придётся разбирать и саму магнитолу.

Инструменты и расходные материалы

  1. 3 изолированных провода сечением 0.5 см и длиной 30 см.
  2. Штекер от наушников на 3.5 мм.
  3. Термоусадка.
  4. Паяльник.
  5. Отвёртка крестовая (средних размеров).
  6. Нож.

Последовательность действий при установке AUX-выхода на штатную магнитолу

  1. Декоративная планка, находящаяся над магнитолой, аккуратно поддевается ножом и снимается.

    Декоративная планка над магнитолой поддевается ножом и извлекается вручную

  2. Тем же ножом поддевается декоративная панель возле рычага переключения передач, после чего панель снимается вручную.

    Панель под рычагом переключения скоростей снимается вручную

  3. Открывается доступ к двум крепёжным саморезам, на которых держится магнитола. Они откручиваются крестовой отвёрткой.

    2 крепежных болта магнитолы откручиваются крестовой отвёрткой

  4. Магнитола снимается, сзади отключаются все провода и разъёмы:

    Автомагнитола извлекается из ниши

  5. Крестовой отвёрткой выкручиваются все болты, удерживающие крышку CD-проигрывателя. После чего он извлекается из корпуса магнитолы:

    Все крепежные болты на корпусе CD-проигрывателя откручиваются крестовой отвёрткой

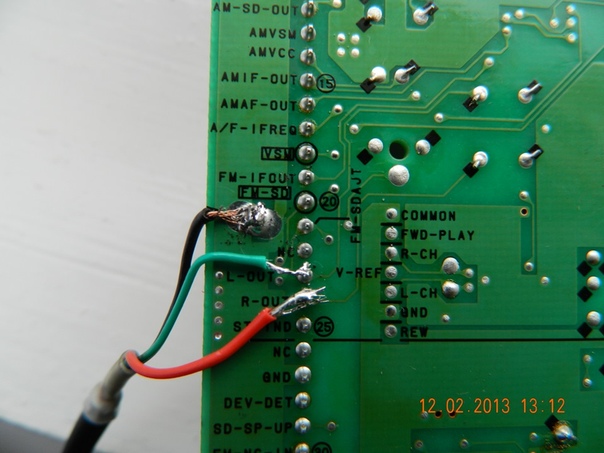

  6. На плате проигрывателя необходимо найти три точки, отмеченные как «LCH», «RCH» и «GND» (это левый стереоканал, правый канал и «земля»).
  7. К этим точкам припаивается 3 провода, которые затем собираются и помещаются в термоусадку для безопасности.

    Провода припаиваются к левому каналу, правому и земле

  8. Магнитола собирается в обратной последовательности, полученный трёхжильный кабель выводится в салон (лучше всего в бардачок или пепельницу) после чего к нему припаивается штекер на 3.5 мм.

    Смартфон, подключённый к автомагнитоле через новый AUX-выход

Установка AUX-выхода на старую кассетную автомагнитолу

В настоящее время увидеть такое устройство в машине почти невозможно. Тем не менее среди автолюбителей изредка встречаются те, кому жаль выбрасывать хоть и морально устаревшую, но вполне рабочую магнитолу, а послушать музыку с карманного MP3-плеера тоже хочется. Рецепт, который приводится ниже — для них.

Инструменты и расходные материалы

  1. 3 экранированных провода (длина 30 см, диаметр 0.5 см).
  2. Термоусадка.
  3. Штекер от наушников 3.5 мм.
  4. Крестовая отвёртка (средних размеров).

Последовательность действий при установке AUX-выхода на кассетную магнитолу

  1. С помощью крестовой отвёртки выкручиваются крепёжные болты, после чего магнитола извлекается из ниши.
  2. Всё той же отвёрткой выкручиваются болты, удерживающие крышку магнитолы. Она снимается, открывается доступ к лентопротяжному механизму.
  3. Как правило, механизм крепится на металлических защёлках. Они отгибаются вручную, механизм извлекается (хотя можно и не извлекать, это зависит от того, мешает ли он добраться до регулятора громкости, или нет).

    С кассетной магнитолы снят лентопротяжный механизм для облегчения доступа к регулятору громкости

  4. Далее из магнитолы извлекается 3-контактный регулятор громкости, к которому с помощью паяльника припаивается 3 дополнительных провода. Общий, для левого стереоканала и для правого стереоканала. Схема подключения выглядит так:

    К регулятору припаивается 3 провода — левый канал, правый и общий

  5. Эти 3 провода помещаются в термоусадку, после чего производится сборка магнитолы и её установка на штатное место.
  6. Провод выводится в бардачок, к нему припаивается штекер на 3.5 мм.

Итак, сложно ли подключить AUX-выход? Как показывает практика, всё зависит от конструкции магнитолы. Легче всего этот выход делается на относительно современных CD-магнитолах, которые приобретались отдельно от машины. Во всех остальных случаях автовладельцу придётся повозиться с паяльником. Без этого, увы, не обойтись.

  • Алексей Степанов
  • Распечатать

Что такое aux в автомобиле и как подключить аукс к магнитоле

Приятно нестись в любимом автомобиле с ветерком и музыкой. За ветерок отвечает кондиционер. А за любимую музыку?

По радио – реклама. На диске – не все композиции по вкусу и приходится отвлекаться на переключение. Ответ прост! Нужно воспользоваться входом AUX и прослушивать треки с собственного плейлиста или через интернет.

AUX – линейный вход. Представляет собой разъём является неотъемлемой частью многих современных мультимедийных систем. Он служит для подключения внешних источников звука (смартфона, планшета, плеера и других).

Внешне AUX in в автомобиле выглядит как отверстие круглой формы с металлической окантовкой. На панели магнитолы AUX вход обозначен соответствующей аббревиатурой и представляет собой небольшое отверстие круглой формы диаметром 3,5 миллиметра. Такое же отверстие AUX out подключаются внешние колонки к стационарному компьютеру.

Штекер, соединяющий гнездо с подключенным устройством похож на тот, который можно увидеть на шнуре наушников. Без встроенного разъема невозможно представить себе современный автомобиль.

Достоинства и недостатки наличия разъёма в автомобиле

Достоинства:

  • Линейный аудио вход значительно расширяет возможности автомобильной магнитолы.
  • Позволяет прослушивать самый разнообразный контент: от аудиофайлов из памяти устройства до интернет радиостанций.
  • Ко входу можно подключить любое внешнее устройство: плеер, телефон, ноутбук и др.
  • Нет необходимости заменять встроенную магнитолу.
  • Качество звука транслируемого с телефона или планшетного устройства ничем не уступает качеству с любого другого носителя;
  • Позволяет прослушивать аудио с внешнего носителя в улучшении качестве.

Основным недостатком является необходимость приобретения переходников для AUX входа и устройств разного типа. Часто из-за этого в области расположения органов управления автомобилем возникают помехи для водителя в виде шнуров.

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

  • провод длиной 40-50 см. — 3 шт.
  • разъём AUX с гнездом.

Алгоритм установки:

  1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
  2. Противоположные концы выводятся наружу.
  3. Гнездо AUX с тремя контактами крепится к проводам.
  4. На приборной панели или автомагнитола подготавливается место для разъёма.
  5. На подготовленное место устанавливается разъём AUX.

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения.

При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему.

Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом.

Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат.

Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

  • невысокая стоимость;
  • лёгкость и безопасность использования;
  • эргономичность.

Широкий спектр назначений bluetooth переходника:

  • передача звука;
  • подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
  • организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки». В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

При подключении внешнего устройства к автомобильной аудиосистеме через линейный вход AUX могут возникнуть сложности:

  1. Магнитола не распознаёт аудио файлы. Такое возможно, если они проигрываются из папки подключенного девайса, в котором присутствуют файлы с другим расширением (текстовые, видео и другие).
  2. Звук воспроизводится в пониженном качестве относительно исходника. Для того чтобы решить эту проблему, нужно попробовать применить другой переходник. Помехи могут быть связаны с механическими повреждениями кабеля, штекера или гнезда. Либо магнитола не может усилить подаваемую на неё информацию.
  3. Гаджет и система не контактируют между собой по другим причинам. Способ решения: установить на устройство приложение вида SoundAbout.
  4. Устройство невидимо через bluetooth переходник. Нужно проверить в настройках пункт «Доступен всем». Он должен быть включен.
  5. Контакт не осуществляется через USB- переходник. Если дело не в механическом повреждении, то в подключаемой девайсе, во вкладке «Настройки» нужно активировать пункт «Передача данных».

В дорогих престижных моделях авто он выведен на панель и даже снабжён подобием пробки или крышки, предохраняющей аудио вход от загрязнения, влаги и пыли, которые могут повлиять на его работоспособность.

AUXа достаточно для того, чтобы удовлетворить потребность в прослушивании любого контента. Магнитола, как самостоятельный вид техники становится не нужна.

К аудиосистеме можно подключить смартфон и слушать всё что нравится из интернета.

Распиновка разъема автомагнитолы mazda: рассмотрим подробно

Распиновка разъема автомагнитолы Mazda

Распиновка разъема автомагнитолы Mazda бывает крайне необходима в случае установки аппарата своими руками, без помощи со стороны специалистов. Правильная распиновка разъемов автомагнитолы Mazda очень поможет в манипуляции с проводами и в процессе других работ.

Для начала

Определимся вначале, какие виды и типы разъемов существуют(см.Какие бывают разъемы). Как правило, большая часть современных разъемов, включая и штатные устройства Мазда, оборудуется 2-я стандартными разъемами ISO.

Разъем ISO автомагнитолы Мазда

Один из выходов отвечает за подключение питания. Обычно такой разъем бывает окрашен в коричневый или серый цвета. Что касается второго, то он выкрашен всегда в черный цвет и предназначен для соединения с акустической системой.

Разъемы могут быть не только ISO, но и индивидуального свойства. Другими словами, в автомобиле просто не предусмотрен ISO и тогда приходится покупать переходник, обрезать провода и соединять их с колодкой по специальной схеме.

Примечание. Если осуществляется такой вариант соединения проводки, то надо в обязательном порядке использовать термоусадочные кембрики и не брезговать всевозможными мерами предосторожности.

Распиновка разъёмов автомагнитол в mazda

Важные моменты при осуществлении подключения:

  • Особое внимание надо уделить главному плюсовому проводу, который желательно протянуть от аккумуляторной батареи;
  • Подключение обязательно проводить с использованием предохранителя;
  • Диаметр проводов не должен быть меньше, чем диаметр кабеля на разъеме аппарата.

Распиновка

Распиновка разъемов автомагнитол мазда

Зачем же нужна распиновка и в чем ее преимущества? Осуществить подключение головного устройства в автомобиле самостоятельно несложно, но сделать это надо грамотно. В противном случае не избежать проблем со скорой разрядкой АКБ, отсутствием возможности использования устройства без ключа в замке зажигания и т. д. Зная правильную распиновку, все эти проблемы сводятся на нет.

Модели аппаратов Мазда

Рассмотрим некоторые модели устройств Мазда и приведем их распиновки.

Штатный аппарат Мазда 3

Распиновка разъемов автомагнитолы мазда

Как видим, расшифровка не представляет собой никакой сложности:

Под входом «a»ACCСюда подключается провод, идущий на ЗЗ
Под входом «b»AUX-CONTЛинейный вход, активизирующий кнопку Медиа. Рекомендуется перемкнуть входы «b» и «е»
Под входом «c»M-BusМинусовой провод
Под входом «d»TEXT CLOCKПо желанию
Под входом «e»GNDМасса
Под входом «j»IllumПодсветка
Под входом «I»TNSПлюсовой провод
Под входом «p»MUTEПриглушение звука

Что касается распиновки на динамики, то схема все ясно показывает, какой провод плюсовой или минусовой на какой динамик подключать.

Особенности автомагнитолы

Данное устройство с цифровым чейнджером DMC-9088 является штатным для Мазда и отличается следующими возможностями:

  • Проигрывает MP3 файлы с USB флешек и карт SD/MMC, а также различных переносных жестких дисков;
  • Имеет дополнительный вход, чтобы осуществлять подключение дополнительных аудио источников;
  • В автомагнитолу сигнал попадает напрямую через разъем;
  • Если осуществить подключение по распиновке выше, то при включении зажигания в положение 1, произойдет автоматическое включение воспроизведения;
  • На штатном дисплее будет отображаться номера треков и время их воспроизведения;
  • Через порт USB может быть осуществлена зарядка мобильных устройств.

Мазда CQ-TT

Распиновка разъемов автомагнитол mazda

Данная автомагнитола для Мазда имеет уже немного другую схему разъемов. В частности:

  • Масса выведена на «b»;
  • Линейные входы на «e» и «f»;
  • Замок зажигания на «i»;
  • Подсветка или управление антенной на «n»;
  • Приглушение звука на «l».

Некоторые отличия заметны и в схеме подключения динамиков. Остальные модели автомагнитол Мазда имеют такие же схемы распиновки разъемов.

Распиновки разъемов автомагнитол мазда

Подключение автомагнитол Мазда своими руками желательно проводить после просмотра видео обзора или фото – материалов. Обязательна к изучению также инструкция. Сегодня можно приобрести различные штатные автомагнитолы Мазда, цена на которые зависит от возможностей аппарата и его оснащенности.

  • Григорий Романчук
  • Распечатать

Инструкция как сделать aux на любой магнитоле

Загрузка…

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

  • средняя крестовая отвёртка;
  • нож;
  • изолирующая лента;
  • специальные ключи, что бы достать магнитолу;
  • USB кабель от компьютерного контроллера;
  • перемычка от компьютерного жёсткого диска;
  • небольшой кусок кабеля со штекером 3.5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

Подключение AUX

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку.

Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала.

Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

  • изолированные провода сечением 0.5 см и длиной 40 — 50 см;
  • штекер 3.5 мм;
  • термоусадочные трубки;
  • паяльник;
  • средняя крестовая отвёртка;
  • нож.

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Разобранная автомагнитола

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»).

К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал.

Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда.

Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств.

И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

  • провода, экранированные 40 см, сечением 0.5 см;
  • термоусадочные трубки;
  • штекер 3.5 мм;
  • средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Как вывести AUX выход на любой магнитоле своими руками?

Современные автомобили полностью адаптированы под современного потребителя — начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода — разъема AUX? Ответ прост — сделать его самостоятельно.

Для чего нужен AUX выходЧто понадобиться для модернизации магнитолыКак припаять AUX к магнитолеДемонтаж магнитолы и ее разборкаДиагностика платыПроцесс пайкиМожно ли подключить флешку через AUX
Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 — 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное — безопасно!

Что понадобиться для модернизации магнитолы

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное — на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части.

Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала — зеленый проводник, у правого — красный).

Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android — Asteroid. Это автомагнитола только по своему формату.

Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор.

Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

Подденьте декоративную планку с правого торца, после чего снимите ее. Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания. Снимите разъем с кнопки включения обогрева заднего стекла.

Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель. Чтобы доступ был свободным, поднимите ручник. Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock.

В углу подденьте панель селектора и отщелкните ее и пистоны. Отключите разъем от пепельницы и уберите панель. Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять. Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.

Снимите все разъемы (нижние — от блока климата, верхние — от магнитолы, также антенна).

На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

Снимите пару кронштейнов (на левом будет написана буква L, а на правом — R). При их снятии вам может понадобится ключ под размер болтов. Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель. Под панелью будет находится прокладка для изоляции, ее нужно убрать.

Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки. Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя. Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель.

На этом процесс демонтажа и разборки закончен.

Диагностика платы

Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки — процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант — коаксиальный провод с парой экранированных жил). Первый провод нужно припаять к GND (земля).

Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа). После припайки запишите какой провод к какому каналу присоединен.

Наденьте на провода термоусадку. Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода.

К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 — 0,8 мм).

После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства — включите радио и проверьте, все ли динамики работают.

Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон.

Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX
Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Как сделать aux выход на магнитоле? музыка всегда будет с тобой renoshka.ru

Как сделать AUX выход на магнитоле? Музыка всегда будет с тобой »

Как сделать AUX выход на магнитоле? Музыка всегда будет с тобой

Современные автовладельцы часто интересуются, как сделать AUX на магнитоле. Обусловлено это тем, что смартфоны, планшеты и другие мобильные устройства прочно закрепились в повседневной жизни. И нередко появляется необходимость в подключении данных гаджетов к автомагнитоле. Но не все магнитолы предоставляют такую возможность, тем более, если речь заходит о штатном устройстве.

Однако это можно исправить двумя способами: отправиться в магазин и купить специальный переходник, или же приложить немного собственных усилий.

Как сделать AUX на магнитоле интересует чаще всего автовладельцев, которые не привыкли искать легких путей и предпочитают делать все самостоятельно. И именно для такой категории людей предназначена информация приведенная ниже.

Теперь, когда все материалы на месте, осталось обзавестись паяльником и можно отправляться в салон автомобиля.

Первым делом надо демонтировать магнитолу. Для этого нужно снять декоративную панель. Чаще всего она крепится при помощи пластиковых защелок. Поэтому особых трудностей при ее снятии возникнуть не должно. Но если модель магнитолы очень «древняя», то возможно где-то есть болты, которые надо открутить.

Следующим шагом следует открутить два болтика на панели вентиляции и приподнять ее вверх, чтобы избавиться от помех.

Теперь надо все провода, которые были позаимствованы у наушников вместе со штекером, припаять к разъему RCA (тюльпан). Порядок припаивания следующий:

    • Общий провод припаивается к металлическому основанию разъема;
    • Проводники каналов припаиваются к средним выводам разъема;
    • Когда все провода будут припаяны на свои места они снова «прозваниваются» мультиметром;
  • Далее припаянные провода и штекер нужно вывести наружу в салон, чтобы можно было без труда подключать мобильные устройства. Здесь уж каждый смотрит по возможностям и конструктивным особенностям передней панели авто. Но самым беспроигрышным вариантом является пепельница (если она не используется по назначению).

Инструкция как сделать aux на любой магнитоле

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

Что представляют собой aux входы и выходы

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

Устанавливаем aux вход на магнитоле CD

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

  • средняя крестовая отвёртка;
  • нож;
  • изолирующая лента;
  • специальные ключи, что бы достать магнитолу;
  • USB кабель от компьютерного контроллера;
  • перемычка от компьютерного жёсткого диска;
  • небольшой кусок кабеля со штекером 3. 5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

Как сделать aux на штатной магнитоле

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

  • изолированные провода сечением 0. 5 см и длиной 40 — 50 см;
  • штекер 3.5 мм;
  • термоусадочные трубки;
  • паяльник;
  • средняя крестовая отвёртка;
  • нож.

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Разобранная автомагнитола

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

  • провода, экранированные 40 см, сечением 0.5 см;
  • термоусадочные трубки;
  • штекер 3.5 мм;
  • средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Делаем AUX на любой магнитоле. (Можно подключать телефон или плеер)

Хочу показать на примере своей старой магнитолы, как вывести AUX, чтобы можно было подключить Ваш телефон или плеер, ну или любое другое аудио устройство.

Ну для начала, давайте договоримся, представим, что на этой магнитоле нет AUX, просто у меня нет магнитолы без встроенного AUX, поэтому переделывать придется эту, но позже вы поймете, что ко встроенному AUX Мы даже не прикоснемся

Давайте заглянем в блок схему магнитолы, которую можно найти в Serviсe manual. В которой узнаем, что именно нам нужно. Так как переделка наша будет основываться на подмене выхода AM/FM тюнера на наш сигнал, то соответственно нужно найти нужные нам элементы. В данном случае сам тюнер TU1. И Микросхему управления сигналами (ее можно назвать предусилителем) TU.L и TU.R это Тюнер.Левый_канал и Тюнер.Правый_канал, далее уже микросхема предусилителя переработает этот сигнал, разделит его еще и на задний и передний каналы, и в зависимости от настроек добавит басов, и подкорректирует остальные частоты. Но нам это уже не важно, главное на входе микросхемы предусилителя, заменить выходной сигнал из Тюнера, на свой, допустим уже с телефона.

После блок схемы, нужно взглянуть на принципиальную электрическую схему, и найти те самые TU.L TU.R (Тут они обозначены как, L-CH и R-CH, L- Левый, и R-Правый CH-Channel- Канал). Так же обратите внимание на конденсаторы, что я обвел синим. Эти конденсаторы, не дают проходит постоянной составляющей напряжения, то есть если их убрать, то вместо звука вы получите хлопок, и колонка постоянно будет стоять на месте, втянутая либо вытянутая в зависимости от полярности подключения.

Вот и сама микросхема предусилителя уже на плате. Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.

Конденсаторы, которые фильтруют постоянную составляющую сигнала я убрал, но это временно, лишь для того, чтобы через них не проходил сигнал от тюнера. Однако при подключении нашего аудио устройства к магнитоле, их следует впаять обратно, + стороной к контактам микросхемы предусилителя.

В данны момент, для проверки я подпаял конденсатор с другой стороны платы, к нужной ноге микросхемы (1 или 2), к другому входу конденсатора, нужно подключить + источника звука, — же источника, можно подключить либо к 15 ноге микросхемы, так как она подключена к земле, либо к любому месту на корпусе магнитолы, так как это есть земля. То есть только + проходит через все микросхемы усилители и т.п. а — он как бы общий, что от аккумулятора, что от телефона )))

Ну и на последок схема предусилителя, в которой я выделил желтым 1 и 2 ноги, так как это входа Левого и Правого канала звука, и 18 -21 ноги, так как это выходы на усилитель, как видно их уже 4, а не два, то есть микросхема поделила каналы еще и на передний и задний. 15 ногу, я забыл выделить, но она тоже учавствует, и это земля. Так же в эту микросхему приходят и другие источники звука, в моем случае это CD, и встроенный AUX.

В общем, что мы получили в итоге? При включении радио, на магнитоле, вместо него будет играть музыка с вашего телефона, или плеера, то есть по факту мы вывели AUX, вместо радио, но при этом и функцию радио можно сохранить, если поставить переключатель, и одним щелчком, можно будет подменять входа, либо на тюнер, либо на плеер/телефон. Как видите, все достаточно просто. Особенно, когда есть схема магнитолы )) Но даже без нее, просто вводя опознавательные знаки микросхем в гугл, и читая их даташиты, можно понять, что и куда подключать

P.S Сегодня вечером, на своем канале на YouTube сниму видио, с переделкой данной магнитолы, возможно кому-то не понятно из текста, но на видео станет яснее.
https://www.youtube.com/channel/UCqBQctYsXrT2sUYzfwCZ2YQ

Всем удачи! И спасибо за чтение моих статей

Как сделать aux на кассетной магнитоле

Как на магнитоле сделать aux выход – alex7a7m › Blog › Как сделать Line-in (линейный вход) к автомагнитоле своими руками? Распайка AUX. Схемы автомагнитол.

Содержание

  • Как сделать вход и выход aux на штатной магнитоле
    • Что представляют собой aux входы и выходы
    • Устанавливаем aux вход на магнитоле CD
    • Как сделать aux на штатной магнитоле
    • Делаем aux на кассетный проигрыватель
  • AUX в магнитолу своими рукми — Сообщество «Кулибин Club» на DRIVE2
  • Как вывести AUX выход на любой магнитоле своими руками? — Рамблер/новости
  • alex7a7m › Blog › Как сделать Line-in (линейный вход) к автомагнитоле своими руками? Распайка AUX. Схемы автомагнитол.
  • Как сделать AUX выход на магнитоле? Музыка всегда будет с тобой »
  • AUX выход на CD магнитоле — бортжурнал Mazda 3 Fru-Fru 2008 года на DRIVE2
  • Как сделать Line-in (линейный вход) к автомагнитоле своими руками? Распайка AUX. Схемы автомагнитол.

Как сделать AUX выход на магнитоле? Музыка всегда будет с тобой »

Как сделать AUX выход на магнитоле? Музыка всегда будет с тобой

Современные автовладельцы часто интересуются, как сделать AUX на магнитоле. Обусловлено это тем, что смартфоны, планшеты и другие мобильные устройства прочно закрепились в повседневной жизни. И нередко появляется необходимость в подключении данных гаджетов к автомагнитоле. Но не все магнитолы предоставляют такую возможность, тем более, если речь заходит о штатном устройстве.

Однако это можно исправить двумя способами: отправиться в магазин и купить специальный переходник, или же приложить немного собственных усилий.

Как сделать AUX на магнитоле интересует чаще всего автовладельцев, которые не привыкли искать легких путей и предпочитают делать все самостоятельно. И именно для такой категории людей предназначена информация приведенная ниже.

Как подключить телефон к магнитоле в машине через USB, Bluetooth, AUX и другие способы

AUX на магнитоле своими руками

Теперь, когда все материалы на месте, осталось обзавестись паяльником и можно отправляться в салон автомобиля.

Первым делом надо демонтировать магнитолу. Для этого нужно снять декоративную панель. Чаще всего она крепится при помощи пластиковых защелок. Поэтому особых трудностей при ее снятии возникнуть не должно. Но если модель магнитолы очень «древняя», то возможно где-то есть болты, которые надо открутить.

Следующим шагом следует открутить два болтика на панели вентиляции и приподнять ее вверх, чтобы избавиться от помех.

Теперь надо все провода, которые были позаимствованы у наушников вместе со штекером, припаять к разъему RCA (тюльпан). Порядок припаивания следующий:

    • Общий провод припаивается к металлическому основанию разъема;
    • Проводники каналов припаиваются к средним выводам разъема;
    • Когда все провода будут припаяны на свои места они снова «прозваниваются» мультиметром;
  • Далее припаянные провода и штекер нужно вывести наружу в салон, чтобы можно было без труда подключать мобильные устройства. Здесь уж каждый смотрит по возможностям и конструктивным особенностям передней панели авто. Но самым беспроигрышным вариантом является пепельница (если она не используется по назначению).

AUX выход на CD магнитоле — бортжурнал Mazda 3 Fru-Fru 2008 года на DRIVE2

Всем привет!Давно ничего не выкладывал такого интересного. Поэтому данная запись посвещена одной интренсной теме, а именно, как сделать AUX выход на CD магнитоле =)Ну что, готовы? тогда поехали

1. Для начала вытаскиваем саму магнитолу:1.1 снимает декоротивную панель, откручиваем два болтика панели с вентиляцией и поднимаем её кверху, чтобы не мешала

1.2 Дальше вытакиваем саму магнитолу и приводим приборную панель и тоннель к такому виду

разъем с которым будем работать

2. Приготовления к изготовлению чудо-шнура2.1 для этого нам понадобится, шлейф от какого-нибудь компьютерного контроллера, например от USB-контроллера, перемычка для HDD, она нужна для того чтобы активировать AUX функцию, и сам шнур с разъёмом для наушников 3,5 мм.

2. 2 Приготовления шлейфа согласно схемы

Разем должен выглядеть таким образом

На другом конце имеем три проводка: один отвечает за минус/корпус другие за левый канал и за правый

Соединяем кабель от контроллера с кабелем разъема для наушников

3. Инсталяция3.1 Вставляем приготовленный шнур и перемычку в разъём

3.2 Подсоединяем магнитолу, включем и видим результат

3.3 собираем все обратно и выводим шнур, я вывел в пепельницу, достаточно удобно

Спасибо за внимание, если есть вопросы, пишите, отвечу 😉

Как сделать aux на магнитоле hyundai - видеорегистраторы все про авто | Ремонт авто

Рубрика: Hyundai

Опубликовано 23.08.2018   ·   Комментарии: Комментарии к записи Как сделать aux на магнитоле hyundai — видеорегистраторы все про авто отключены  ·   На чтение: 3 мин


Лёгкий способ сделать AUX на любой магнитоле своими руками


Убираем провода в термоусадочный канал и собираем автомагнитолу.

Когда аукс выключен, играет радио. Теперь вопрос, как сделать aux на магнитоле становится совершенно понятным…

Сначала снимаем пластиковую рамку, нужно делать это неспешно, поддевая понемногу каждую из сторон, чтобы не сломать пластиковые защелки.

Обязательно проверьте плану на предмет исправности.

К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал.

Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3. Делаем aux на кассетный проигрыватель Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда.

Они откручиваются крестовой отвёрткой. Автомагнитола извлекается из ниши Крестовой отвёрткой выкручиваются все болты, удерживающие крышку CD-проигрывателя. После чего он извлекается из корпуса магнитолы: К этим точкам припаивается 3 провода, которые затем собираются и помещаются в термоусадку для безопасности. Провода припаиваются к левому каналу, правому и земле Магнитола собирается в обратной последовательности, полученный трёхжильный кабель выводится в салон лучше всего в бардачок или пепельницу после чего к нему припаивается штекер на 3.

Провод выводят в удобное место на торпеде часто используют пепельницу, если нет курящих. Провод рекомендуется брать подлиннее, чтобы это внешнее устройство не висело на проводах, а его можно было бы куда-то положить. Использование внешних адаптеров и проводов Обзор будет неполным, если не добавить, что на сегодняшнем рынке водитель может найти множество девайсов, функционал которых способен не только предоставлять линейный вход.

Установка такой модели не сложнее вышеописанного.

Зачастую эта планка идет прямо к замку зажигания. Снимите разъем с кнопки включения обогрева заднего стекла. Штатная магнитола закреплена на двух болтах.

Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель. Чтобы доступ был свободным, поднимите ручник.

Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock.

В углу подденьте панель селектора и отщелкните ее и пистоны. Отключите разъем от пепельницы и уберите панель.

Для чего нужен AUX выход

Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять. Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.

Снимите все разъемы нижние — от блока климата, верхние — от магнитолы, также антенна. На этом демонтаж закончен. Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Навигация по записям

Снимите пару кронштейнов на левом будет написана буква L, а на правом — R. Теперь надо вставить в разъем для наушников плеера или телефона выведенный в салон штекер и включить любой трек. Предварительно на магнитоле желательно отрегулировать звук.

Делаем AUX вход для магнитолы VW Beta 5, Blaupunkt

Если все было сделано правильно, то музыка из телефона должна звучать в колонках автомобиля. Все вышесказанное предназначено лишь для тех, кто решил самостоятельно сделать подобную доработку своей магнитолы. Если кому-то такой вариант не подходит, то можно просто отправиться в магазин автоэлектрики и купить нужный переходник.

Однако последнее требует средств, в то время как самостоятельная работа нуждается только во времени.

AUX кабель для автомагнитолы своими руками: на заметку современному автовладельцу

В результате того, что мобильные устройства плотно вошли в жизнь многих автолюбителей, часто пользователи в Сети интересуются, что такое AUX-выход и как его сделать. Эта статья будет посвящена данному вопросу. Как подключается AUX-кабель для автомагнитолы, как сделать соответствующий выход и что для этого потребуется — узнайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Что такое AUX-выход на магнитоле?

Итак, что такое AUX, как его сделать и подключить? Для начала разберемся в понятии. AUX представляет собой вход, предназначенный для подключения источника аудиосигнала. Это может быть обычный МП3-плеер, мобильный телефон, планшет, подключенный через соответствующий кабель. По сути, при подключении плеера водитель сможет прослушивать аудиозаписи через автомагнитолу, как через усилитель.

Подключение МП3-плеера к автомагнитоле через AUX-вход

В этом случае на линейный вход будет поступать импульс с амплитудой, которая находится в рамках параметров от 0.5 до 1 вольта. Любые девайсы для воспроизведения аудио, которые оборудованы соответствующим выходом, могут выдавать подобный импульс. Что касается именно выхода, то он обычно маркируется как AUX OUT или CD OUТ (что встречается значительно реже).

На сегодняшний день многие автолюбители используют специальные тюнеры, которые подключаются через прикуриватель, и позволяющие слушать музыку через flash-накопитель. При этом эти люди утверждают, что тюнер, подключенный через прикуриватель, является отличной альтернативой подключению плеера через AUX. Мы хотим сразу же сказать, что качество воспроизведения аудиофайлов принципиально отличается — подключите сами и вы это поймете. При правильном подключении AUX-выход будет выдавать намного более качественный звук, чем обычный китайский тюнер.

Подключенный носитель информации к автомагнитоле

Руководство по изготовлению

С тем, что такое AUX, мы разобрались, теперь перейдем к вопросу изготовления устройства. Чтобы сделать AUX в штатную магнитолу, вам потребуется выполнить определенные действия, заранее подготовив все необходимые материалы. В принципе, процедура подключения данного выхода не особо сложная, но чтобы правильно осуществить все действия, необходимо соблюдать определенные нюансы, о которых вы узнаете далее. Если у вас есть сомнения касательно того, что вы все сделаете правильно, рекомендуем обратиться за помощью к специалисту-электрику.

Основные рекомендации, а также приблизительная схема подключения проводов к плате магнитолы приведены на видео от канала SRV ниже.

Инструменты и материалы

Итак, если вы хотите, чтобы у вас всегда была возможность подключить МП3-плеер по кабелю через автомагнитолу, вам потребуется оборудовать соответствующий вход. Чтобы правильно выполнить все действия, заранее подготовьте необходимый штекер для входа, а также кабель. В принципе, это все можно взять от старых наушников, очень важно в данном случае то, чтобы их кабель для входа был целым. Удостовериться в том, что кабель для входа целый, можно путем его «прозвона», для этого используется мультиметр.

Что касается штекера для входа, то здесь необходимо учитывать определенные моменты. К примеру, обычный стандартный штекер от любых аудио-наушников условно разделяется на несколько частей. Наиболее по габаритам широкая часть штекера, расположенная у пластикового основания, относится к общему кабелю. Этот кабель окрашен в общий цвет, а зеленым и красным цветами отмечены проводники двух каналов — левого и правого. Это значит, что две части, которые остались, относятся именно к каналам воспроизведения.

В принципе, чтобы своими руками соорудить AUX-вход, нет ничего сложного. Вам потребуется только приготовить определенный набор устройств:

  • сам штекер наушников с кабелем;
  • паяльник с расходными материалами;
  • мультиметр.

Этапы

Итак, когда все необходимые инструменты и материалы будут собраны, можно приступать к изготовлению входа, предназначенного для подключения плеера через автомагнитолу.

Чтобы все сделать правильно и чтобы вы могли без проблем подключить любое мобильное устройство, в том числе плеер, через кабель к автомагнитоле, выполните следующие действия:

  1. Для начала извлеките все носители из своей автомагнитолы. Когда все будет извлечено, вам необходимо будет демонтировать аудиосистему. Чтобы сделать это, понадобится снять декоративную пластиковую накладку, которая, как правило, фиксируется с помощью нескольких пластмассовых фиксаторов. Как правило, на этом шаге у автолюбителей не возникает проблем. Но в том случае, если ваша автомагнитола морально устаревшая (вернее сказать, «древняя»), есть вероятность, чтоб также вам потребуется выкрутить несколько болтов. Так или иначе, но этот этап обычно не вызывает трудностей, поэтому ориентируйтесь по ситуации.
  2. После того, как автомагнитола будет демонтирована, вам потребуется выкрутить несколько винтов, расположенных на панели вентиляции. Эту панель впоследствии необходимо будет немного приподнять вверх — такое действие позволит в будущем избавиться от помех.
  3. Можно сказать, что подготовительный этап производства входа для подключения плеера к магнитоле через кабель завершен. Теперь вам необходимо все кабеля, которые вы взяли от старых наушников вместе со штекером, подсоединить к РСА-выходу, то есть тюльпану.
  4. Чтобы правильно припаять все кабеля, необходимо соблюдать определенный порядок. В частности, общий кабель следует припаять к металлическому основанию разъема. Проводники, которые используются в качестве каналов, следует припаять к средним выводам.
  5. После того, как вы с помощью паяльника припаяете все необходимые провода, их необходимо прозвонить, для этого, как сказано ранее, применяется мультиметр. При наличии проблем процедуру нужно произвести заново.
  6. Когда вы убедитесь в том, что все сделано правильно, припаянные провода вместе со штекером необходимо будет вывести наружу. Таким образом, чтобы они находились в салоне и к ним можно было подключить плеер или другое устройство. В этом случае вам необходимо основываться на свои предпочтения, а также конструктивные особенности центральной консоли вашего транспортного средства. Ведь нужно сделать так, чтобы подключение и использование плеера или мобильного гаджета через кабель не вызывало дискомфорт или сложности. Как показывает практика, наиболее оптимальным в этом случае будет вывод кабеля в пепельницу, разумеется, если она не эксплуатируется по назначению. Заранее необходимо позаботиться о том, чтобы кабель, через который вы будете подключать мобильные гаджеты или плееры, был достаточно длинным. В противном случае подключаемое устройство будет просто висеть под магнитолой, а это, согласитесь, не очень эстетично. Более подробная инструкция по подключению данного выхода приведена на видео ниже (автор видео — comPlushki Ремонты и Arduino).

После того, как вы смогли подключить AUX-выход для плеера или телефона, необходимо проверить, все ли вы сделали правильно. Для диагностики результата в первую очередь следует максимально снизить уровень звука на головном устройстве, то есть аудиосистеме. Это делается потому, что большинство мобильных гаджетов после подключения к головному устройству начинают шуметь, издавая неприятный звук. Итак, к AUX-выходу, выведенному в салон транспортного средства, необходимо подключить мобильное устройство или плеер, после чего включается любая аудиозапись.

Заранее на головном устройстве нужно произвести регулировку звука. В том случае, если вы смогли все подключить и припаять правильно, аудиозаписи из плеера или мобильного устройства будут играть в динамиках транспортного средства. Если качество аудио вас не устраивает, попробуйте изменить настройки воспроизведения на головном устройстве, а также мобильном телефоне. Иногда достаточно только изменить настройки эквалайзера, чтобы звучание было оптимальным.

Приведенная выше инструкция актуальна для тех автомобилистов, кто решил сделать все своими силами и умеет держать в руках паяльник. Если с необходимостью пайки вы сталкиваетесь впервые, то вполне возможно, что добиться желаемого результата у вас не получится. В том случае, если такой вариант вам не подходит, вы можете просто пойти в магазин авто-акустики, приобрести соответствующий переходник и подключить его. Такой вариант менее трудозатратный в отличие от вышеописанного, однако он требует больших финансовых вложений.

 Загрузка . ..

Видео «Как своими руками подключить AUX-выход в автомобильную магнитолу»

Более подробная и наглядная инструкция о подключении AUX-выхода в автомобильную магнитолу с CD-приводом приведена на видео ниже (автор видео — SoftMan).

Как сделать aux вход на магнитоле

В результате того, что мобильные устройства плотно вошли в жизнь многих автолюбителей, часто пользователи в Сети интересуются, что такое AUX-выход и как его сделать. Эта статья будет посвящена данному вопросу. Как подключается AUX-кабель для автомагнитолы, как сделать соответствующий выход и что для этого потребуется — узнайте ниже.

Что такое AUX-выход на магнитоле?

Итак, что такое AUX, как его сделать и подключить? Для начала разберемся в понятии. AUX представляет собой вход, предназначенный для подключения источника аудиосигнала. Это может быть обычный МП3-плеер, мобильный телефон, планшет, подключенный через соответствующий кабель. По сути, при подключении плеера водитель сможет прослушивать аудиозаписи через автомагнитолу, как через усилитель.

Подключение МП3-плеера к автомагнитоле через AUX-вход

В этом случае на линейный вход будет поступать импульс с амплитудой, которая находится в рамках параметров от 0.5 до 1 вольта. Любые девайсы для воспроизведения аудио, которые оборудованы соответствующим выходом, могут выдавать подобный импульс. Что касается именно выхода, то он обычно маркируется как AUX OUT или CD OUТ (что встречается значительно реже).

На сегодняшний день многие автолюбители используют специальные тюнеры, которые подключаются через прикуриватель, и позволяющие слушать музыку через flash-накопитель. При этом эти люди утверждают, что тюнер, подключенный через прикуриватель, является отличной альтернативой подключению плеера через AUX. Мы хотим сразу же сказать, что качество воспроизведения аудиофайлов принципиально отличается — подключите сами и вы это поймете. При правильном подключении AUX-выход будет выдавать намного более качественный звук, чем обычный китайский тюнер.

Подключенный носитель информации к автомагнитоле

Руководство по изготовлению

С тем, что такое AUX, мы разобрались, теперь перейдем к вопросу изготовления устройства. Чтобы сделать AUX в штатную магнитолу, вам потребуется выполнить определенные действия, заранее подготовив все необходимые материалы. В принципе, процедура подключения данного выхода не особо сложная, но чтобы правильно осуществить все действия, необходимо соблюдать определенные нюансы, о которых вы узнаете далее. Если у вас есть сомнения касательно того, что вы все сделаете правильно, рекомендуем обратиться за помощью к специалисту-электрику.

Основные рекомендации, а также приблизительная схема подключения проводов к плате магнитолы приведены на видео от канала SRV ниже.

Инструменты и материалы

Итак, если вы хотите, чтобы у вас всегда была возможность подключить МП3-плеер по кабелю через автомагнитолу, вам потребуется оборудовать соответствующий вход. Чтобы правильно выполнить все действия, заранее подготовьте необходимый штекер для входа, а также кабель. В принципе, это все можно взять от старых наушников, очень важно в данном случае то, чтобы их кабель для входа был целым. Удостовериться в том, что кабель для входа целый, можно путем его «прозвона», для этого используется мультиметр.

Что касается штекера для входа, то здесь необходимо учитывать определенные моменты. К примеру, обычный стандартный штекер от любых аудио-наушников условно разделяется на несколько частей. Наиболее по габаритам широкая часть штекера, расположенная у пластикового основания, относится к общему кабелю. Этот кабель окрашен в общий цвет, а зеленым и красным цветами отмечены проводники двух каналов — левого и правого. Это значит, что две части, которые остались, относятся именно к каналам воспроизведения.

В принципе, чтобы своими руками соорудить AUX-вход, нет ничего сложного. Вам потребуется только приготовить определенный набор устройств:

  • сам штекер наушников с кабелем;
  • паяльник с расходными материалами;
  • мультиметр.

Этапы

Итак, когда все необходимые инструменты и материалы будут собраны, можно приступать к изготовлению входа, предназначенного для подключения плеера через автомагнитолу.

Чтобы все сделать правильно и чтобы вы могли без проблем подключить любое мобильное устройство, в том числе плеер, через кабель к автомагнитоле, выполните следующие действия:

  1. Для начала извлеките все носители из своей автомагнитолы. Когда все будет извлечено, вам необходимо будет демонтировать аудиосистему. Чтобы сделать это, понадобится снять декоративную пластиковую накладку, которая, как правило, фиксируется с помощью нескольких пластмассовых фиксаторов. Как правило, на этом шаге у автолюбителей не возникает проблем. Но в том случае, если ваша автомагнитола морально устаревшая (вернее сказать, «древняя»), есть вероятность, чтоб также вам потребуется выкрутить несколько болтов. Так или иначе, но этот этап обычно не вызывает трудностей, поэтому ориентируйтесь по ситуации.
  2. После того, как автомагнитола будет демонтирована, вам потребуется выкрутить несколько винтов, расположенных на панели вентиляции. Эту панель впоследствии необходимо будет немного приподнять вверх — такое действие позволит в будущем избавиться от помех.
  3. Можно сказать, что подготовительный этап производства входа для подключения плеера к магнитоле через кабель завершен. Теперь вам необходимо все кабеля, которые вы взяли от старых наушников вместе со штекером, подсоединить к РСА-выходу, то есть тюльпану.
  4. Чтобы правильно припаять все кабеля, необходимо соблюдать определенный порядок. В частности, общий кабель следует припаять к металлическому основанию разъема. Проводники, которые используются в качестве каналов, следует припаять к средним выводам.
  5. После того, как вы с помощью паяльника припаяете все необходимые провода, их необходимо прозвонить, для этого, как сказано ранее, применяется мультиметр. При наличии проблем процедуру нужно произвести заново.
  6. Когда вы убедитесь в том, что все сделано правильно, припаянные провода вместе со штекером необходимо будет вывести наружу. Таким образом, чтобы они находились в салоне и к ним можно было подключить плеер или другое устройство. В этом случае вам необходимо основываться на свои предпочтения, а также конструктивные особенности центральной консоли вашего транспортного средства. Ведь нужно сделать так, чтобы подключение и использование плеера или мобильного гаджета через кабель не вызывало дискомфорт или сложности. Как показывает практика, наиболее оптимальным в этом случае будет вывод кабеля в пепельницу, разумеется, если она не эксплуатируется по назначению. Заранее необходимо позаботиться о том, чтобы кабель, через который вы будете подключать мобильные гаджеты или плееры, был достаточно длинным. В противном случае подключаемое устройство будет просто висеть под магнитолой, а это, согласитесь, не очень эстетично. Более подробная инструкция по подключению данного выхода приведена на видео ниже (автор видео — comPlushki Ремонты и Arduino).

После того, как вы смогли подключить AUX-выход для плеера или телефона, необходимо проверить, все ли вы сделали правильно. Для диагностики результата в первую очередь следует максимально снизить уровень звука на головном устройстве, то есть аудиосистеме. Это делается потому, что большинство мобильных гаджетов после подключения к головному устройству начинают шуметь, издавая неприятный звук. Итак, к AUX-выходу, выведенному в салон транспортного средства, необходимо подключить мобильное устройство или плеер, после чего включается любая аудиозапись.

Заранее на головном устройстве нужно произвести регулировку звука. В том случае, если вы смогли все подключить и припаять правильно, аудиозаписи из плеера или мобильного устройства будут играть в динамиках транспортного средства. Если качество аудио вас не устраивает, попробуйте изменить настройки воспроизведения на головном устройстве, а также мобильном телефоне. Иногда достаточно только изменить настройки эквалайзера, чтобы звучание было оптимальным.

Приведенная выше инструкция актуальна для тех автомобилистов, кто решил сделать все своими силами и умеет держать в руках паяльник. Если с необходимостью пайки вы сталкиваетесь впервые, то вполне возможно, что добиться желаемого результата у вас не получится. В том случае, если такой вариант вам не подходит, вы можете просто пойти в магазин авто-акустики, приобрести соответствующий переходник и подключить его. Такой вариант менее трудозатратный в отличие от вышеописанного, однако он требует больших финансовых вложений.

Видео «Как своими руками подключить AUX-выход в автомобильную магнитолу»

Более подробная и наглядная инструкция о подключении AUX-выхода в автомобильную магнитолу с CD-приводом приведена на видео ниже (автор видео — SoftMan).

Магнитолы в машинах, особенно штатные, никогда не отличались богатым функционалом. Сейчас налицо следующая тенденция: у всех есть смартфоны и планшеты, но подключить эти гаджеты к магнитоле удаётся далеко не всегда, потому что она была выпущена давно, но при этом продолжает исправно работать. И что же делать автовладельцу в такой ситуации? Об этом и пойдёт речь в сегодняшней статье.

Что такое AUX-выход

Это небольшой разъём, на который можно подать напряжение в диапазоне от 0.4 до 1.9 вольта. У нас его называют линейным выходом, однако в западных машинах его обозначают как «AUX-OUT» (а чуть раньше его обозначали как «CD-OUT»). Если устройство снабжено таким выходом, это почти наверняка означает, что оно оборудовано и усилителем аудиосигнала. Следовательно, подключив к этому разъёму планшет или смартфон, можно слушать музыкальные коллекции непосредственно через динамики машины.

Проблема заключается в том, что на старых магнитолах такой выход есть далеко не всегда. И если автовладелец хочет послушать в машине какой-то файл со своего смартфона, то у него будет 2 варианта:

  • Купить новую магнитолу с AUX-выходом (что является весьма дорогим удовольствием).
  • Попробовать установить AUX-выход самостоятельно.

В этой статье мы сосредоточимся на втором варианте.

Установка AUX-выхода на CD-магнитолу

Сразу следует отметить, что подавляющее большинство таких автомагнитол уже оборудованы AUX-разъёмами, но по каким-то причинам производители не считают нужным выводить их на приборную панель. Эту проблему автовладельцу придётся решать самостоятельно.

Инструменты и расходные материалы

  1. Отвёртка крестовая (средних размеров).
  2. Нож.
  3. Изолента.
  4. Набор штатных ключей для извлечения CD-магнитолы.
  5. Провод от компьютерного контроллера USB.
  6. Перемычка от жёсткого диска компьютера.
  7. Кабель от наушников со штекером на 3.5 мм.

Последовательность действий при установке AUX-выхода на CD-магнитолу

  1. С магнитолы снимается декоративная пластина (её лучше всего аккуратно поддеть ножом). Затем крестовой отвёрткой откручиваются 2 самореза, на которых крепится решётка. После выкручивания саморезов она поднимается вверх:

Вентиляционная решётка над магнитолой освобождена от саморезов и отодвинута

Извлечение магнитолы из ниши производится с помощью штатных ключей

Разъём для последующего подключения AUX-кабеля

Слева направо: USB-шлейф, перемычка от жёсткого диска и 3. 5 мм штекер от обычных наушников

Перемычка и USB-шлейф должны быть установлены так, как показано на этой схеме

Готовый изолированный AUX-кабель

Кабель и перемычка, подключенные к разъёму магнитолы

Готовый AUX-выход для подключения смартфона или планшета

Видео: самостоятельное подключение AUX-выхода к автомагнитоле

Установка AUX-выхода на штатную автомагнитолу

Основная проблема со штатными магнитолами в том, что их очень непросто снимать. Есть и вторая проблема: далеко не на всех штатных магнитолах есть внешние AUX-разъёмы, так что почти наверняка придётся разбирать и саму магнитолу.

Инструменты и расходные материалы

  1. 3 изолированных провода сечением 0.5 см и длиной 30 см.
  2. Штекер от наушников на 3.5 мм.
  3. Термоусадка.
  4. Паяльник.
  5. Отвёртка крестовая (средних размеров).
  6. Нож.

Последовательность действий при установке AUX-выхода на штатную магнитолу

  1. Декоративная планка, находящаяся над магнитолой, аккуратно поддевается ножом и снимается.

Декоративная планка над магнитолой поддевается ножом и извлекается вручную

Панель под рычагом переключения скоростей снимается вручную

2 крепежных болта магнитолы откручиваются крестовой отвёрткой

Автомагнитола извлекается из ниши

Все крепежные болты на корпусе CD-проигрывателя откручиваются крестовой отвёрткой

Провода припаиваются к левому каналу, правому и земле

Смартфон, подключённый к автомагнитоле через новый AUX-выход

Установка AUX-выхода на старую кассетную автомагнитолу

В настоящее время увидеть такое устройство в машине почти невозможно. Тем не менее среди автолюбителей изредка встречаются те, кому жаль выбрасывать хоть и морально устаревшую, но вполне рабочую магнитолу, а послушать музыку с карманного MP3-плеера тоже хочется. Рецепт, который приводится ниже — для них.

Инструменты и расходные материалы

  1. 3 экранированных провода (длина 30 см, диаметр 0. 5 см).
  2. Термоусадка.
  3. Штекер от наушников 3.5 мм.
  4. Крестовая отвёртка (средних размеров).

Последовательность действий при установке AUX-выхода на кассетную магнитолу

  1. С помощью крестовой отвёртки выкручиваются крепёжные болты, после чего магнитола извлекается из ниши.
  2. Всё той же отвёрткой выкручиваются болты, удерживающие крышку магнитолы. Она снимается, открывается доступ к лентопротяжному механизму.
  3. Как правило, механизм крепится на металлических защёлках. Они отгибаются вручную, механизм извлекается (хотя можно и не извлекать, это зависит от того, мешает ли он добраться до регулятора громкости, или нет).

С кассетной магнитолы снят лентопротяжный механизм для облегчения доступа к регулятору громкости

К регулятору припаивается 3 провода — левый канал, правый и общий

Итак, сложно ли подключить AUX-выход? Как показывает практика, всё зависит от конструкции магнитолы. Легче всего этот выход делается на относительно современных CD-магнитолах, которые приобретались отдельно от машины. Во всех остальных случаях автовладельцу придётся повозиться с паяльником. Без этого, увы, не обойтись.

Автолюбителям хорошо известно, что штатные магнитолы, даже в таких серийных автомобилях как Форд Фокус 2 и Шевроле Лачетти, всегда отличались скудным функционалом. С использованием в современном мире всевозможных смартфонов, планшетов, мп3 плееров мы привыкли слушать музыку в любом месте где бы мы не находились. Но как быть в ситуации, когда хочется послушать музыку в машине, а подключить гаджет через aux на CD магнитоле нет возможности. Точнее его просто нет заводской версии. И как быть в данной ситуации? Существует ли инструкция как сделать aux на любой магнитоле? Будем разбираться.

Что представляют собой aux входы и выходы

В России и некоторых странах СНГ их называют линейные выходы. Они представляют собой небольшого размера разъёмы, на которые можно подать напряжение от 0.4 — 1.9 вольт. В западных странах такой разъём имеет маркировку aux out или cd out.

Если на вашем устройстве имеются такие разъёмы как aux вход или aux выход, то в большинстве случаях такой проигрыватель снабжён усилителем аудио сигнала и способен работать с другими внешними устройствами. Подключив через такой разъём смартфон или мп3 плеер можно будет прослушивать аудио файлы через динамики автомобиля.

Но самое печальное то, что не на всех магнитолах старого образца такие выходы имеются. И при желании послушать любимую музыку со своего носителя владельцу придётся покупать магнитолу с установленным aux входом или же сделать aux на штатной магнитоле заплатив в первом и втором варианте немалые деньги.

После некоторых размышлений не редко появляется мысль, может существует вероятность сделать такой разъём самостоятельно. Рассмотрим варианты.

Устанавливаем aux вход на магнитоле CD

На самом деле большинство магнитол снабжено aux разъёмами, но на лицевую панель производитель по каким-то причинам выводить их не посчитал необходимым для решения задачи по выводу aux выхода на магнитоле CD автолюбителю понадобится некоторый ряд расходных материалов и инструменты:

  • средняя крестовая отвёртка;
  • нож;
  • изолирующая лента;
  • специальные ключи, что бы достать магнитолу;
  • USB кабель от компьютерного контроллера;
  • перемычка от компьютерного жёсткого диска;
  • небольшой кусок кабеля со штекером 3. 5 мм.

Ножом аккуратно снимаем декоративную пластину, поддев её за край. С помощью отвёртки выкручиваем два самореза которые крепят решётку и поднимаем её вверх. С помощью специальных ключей извлекаем магнитолу.

Вытащив магнитолу, мы видим на задней планке корпуса белый прямоугольный разъём. К нему необходимо подключить USB штекер с кабелем и перемычку. Кабель компьютерного контроллера состоит из трёх жил левый канал, правый канал и экран. К двужильному кабелю со штекером 3.5 подсоединяем провода левого и правого каналов и хорошо изолируем с помощью изолирующего материала. Устанавливаем автомагнитолу на место. Кабель со штекером выводим в салон автомобиля.

Как сделать aux на штатной магнитоле

К сожалению, не на всех магнитолах, установленных штатно имеются внешние aux разъёмы. Так что с большей долей вероятности магнитолу придётся разбирать, что бы добраться до главной платы проигрывателя. Для этого нам будут нужны следующие материалы и инструменты:

  • изолированные провода сечением 0. 5 см и длиной 40 — 50 см;
  • штекер 3.5 мм;
  • термоусадочные трубки;
  • паяльник;
  • средняя крестовая отвёртка;
  • нож.

Ножом аккуратно снимаем декоративную пластину над магнитолой, поддев её за край. Так же с помощью ножа поддеваем и далее снимаем руками декоративную панель возле рычага передач. Откручиваем крепёжные саморезы крепления магнитолы. Снимаем магнитолу и отключаем все провода на задней стенке корпуса. Снимаем крышку проигрывателя выкрутив удерживающие её болты и извлекаем его из корпуса.

Разобранная автомагнитола

Получив доступ к плате внимательно осмотрите её. Необходимо найти три точки с маркировкой LCH, RCH (левый и правый каналы) и GND («земля»). К найденным трём точкам с помощью паяльника крепим три провода и убираем их в термоусадочный канал. Собираем проигрыватель в обратной последовательности, а сделанный нами кабель выводим в удобное для вас место в салоне автомобиля. На конец кабеля припаиваем штекер 3.5 мм.

Делаем aux на кассетный проигрыватель

Многие скажут, что таких автомагнитол в природе не осталось. Но это не правда. Конечно, такие раритеты не сравнимы с качеством проигрывателей таких брендов как Bose, тем не менее ещё остались ценители таких устаревших устройств. И поверьте, им так же хочется слушать любимые мелодии со своего смартфона или мп3 плеера через старенький кассетный проигрыватель в своём автомобиле. А для счастья им нужно:

  • провода, экранированные 40 см, сечением 0.5 см;
  • термоусадочные трубки;
  • штекер 3.5 мм;
  • средняя крестовая отвёртка.

Вытаскиваем магнитолу из ниши открутив болты крепления. Выкручиваем болты, удерживающие крышку устройства. Сняв крышку магнитолы, мы получим доступ к лентопротяжному механизму который крепится с помощью металлических защёлок. Отогнув защёлки извлекаем механизм получив тем самым доступ к регулятору громкости.

Плата автомагнитолы

Извлекаем его и припаиваем к нему три провода общий, для левого стерео канала и для правого стерео канала. Убираем провода в термоусадочный канал и собираем автомагнитолу. Установив проигрыватель на своё место выводим провод в салон или в бардачок и присоединяем к нему с помощью пайки штекер 3.5 мм.

Как мы видим установить aux выход можно на любой магнитоле. Многое конечно зависит от производителя изделия и конечно же от конструктивных составляющих. В современных моделях таких фирм как Bose нет необходимости задумываться о том, как подключить через aux любое мобильное устройство. Но к сожалению, на рынке радиоэлектроники ещё очень много устройств требующих серьёзных доработок.

Что подключить в aux. Как вывести AUX выход на любой магнитоле своими рукамиnbsp

Современные штатные головные устройства и универсальные автомагнитолы отличаются от простых аналогов расширенным функционалом и возможностями. При этом сегодня, прежде всего, автолюбителей интересует возможность быстрого и простого подключения всевозможных мобильных устройств (MP3 плееров, USB накопителей, планшетов, смартфонов и т.д.) для воспроизведения музыки.

В подобной ситуации выходом становится разъем AUX, который с большой вероятностью имеется в большинстве магнитол и ГУ на машинах, в среднем, от 2005 года выпуска. Далее мы рассмотрим AUX, что это такое, чем отличается от USB, какие плюсы и минусы имеет такое подключение и т.д.

Читайте в этой статье

Что такое AUX: особенности данного типа подключения

Итак, прежде чем детально рассматривать AUX и USB, а также чем АУКС отличается от ЮСБ, важно понимать, что это два принципиально разных типа подключения. В отличие от USB-подключения, AUX является дополнительным (вспомогательным) выходом.

Если просто, через USB передается «сырой» необработанный поток цифровых данных, который затем обрабатывается и воспроизводится самим устройством (магнитолой или ГУ), тогда как АУКС просто передает уже обработанный на внешнем устройстве аналоговый звуковой сигнал.

При этом каждый из указанных разъемов имеет как плюсы, так и минусы. Зачастую, при подключении через USB качество звука будет лучше, чем через AUX. Причина- магнитола самостоятельно обрабатывает полученные данные, также обычно реализованы основные функции управления воспроизведением с головного устройства (пауза, перемотка, поиск файлов и т.д.).

Получается, любой смартфон (не важно, iPhone или Android), планшет или MP3 плеер с разъемом 3.5 можно подключить к магнитоле или ГУ через aux in (аукс). Более того, если на мобильном устройстве другой разъем (например, модели iPhone 7 и выше лишены 3.5 мм разъема), тогда АУКС все равно с легкостью подключается через адаптер (переходник AUX).

Это значит, что мобильное устройство выполняет всю работу, постоянно работает и быстрее разряжается (без подключения к источнику питания в авто). Также качество готового аудиосигнала в большей степени зависит от возможностей мобильного устройства, а не от возможностей магнитолы.

Более того, во время прохождения аудиосигнала через усилитель к стерео системе, могут появляться лишние шумы. Еще водителю приходится выполнять поиск файлов и управлять медиатекой также на мобильном устройстве, а не при помощи магнитолы, что не всегда удобно при езде на автомобиле.

Как подсоединить телефон через AUX

Для сопряжения магнитолы со смартфоном понадобится шнур со штекерами 3,5 мм. Один конец шнура вставляется в AUX-гнездо смартфона, другой – в магнитолу.

При подсоединении через AUX управлять процессом воспроизведения аудиофайлов можно будет только через меню смартфона. За магнитолой будет закреплена возможность регулировки звука и тембра воспроизведения.

ВАЖНО! Для подсоединения к автомагнитоле через AUX подходят не все современные мобильные телефоны. К примеру, модели iPhone 7, iPhone 7 Plus такой функцией не обладают

Если при подключении через AUX-порт магнитола не воспринимает смартфон, а на телефоне появляется и исчезает значок наушников, значит, техника не в состоянии определить, какое устройство к ней подключено. В этом случае поможет установка приложения SoundAbout или его аналогов, позволяющих принудительно направлять звук на кабель или наушники.

Как подключить Аукс к магнитоле

Благодаря тому, что выход аукс является распространенным решением и встречается на подавляющем большинстве техники, способной воспроизводить аудио сигналы, подключение не представляет особых сложностей.

Чтобы выполнить такое подключение в автомобиле, необходимо найти AUX разъем на магнитоле или штатном ГУ, а также подготовить подходящий по длине аукс кабель. Такой аукс провод означает, что нужен кабель с двумя 3.5 мм. разъемами TRS ( 3.5 jack, 3.5 «джек») на обоих концах.

Далее потребуется один 3.5 вставить во вход AUX на магнитоле, а другой в 3.5 разъем на мобильном устройстве, после чего выбрать и запустить нужную композицию или аудиофайл на мобильном устройстве.

Теперь остается на самой магнитоле перейти в режим AUX, выбрав вход аукс в качестве источника звука. Далее, через провод аукс аудиофайлы, воспроизводимые на мобильном устройстве, будут попадать в виде аналогового сигнала на усилитель магнитолы, который усилит сигнал перед выводом на динамики.

Кстати, чтобы получить приемлемый уровень громкости и максимально снизить искажения, не следует пытаться «грузить» усилитель слишком мощным сигналом с мобильного устройства.

Обратите внимание, начальный уровень громкости определить сложно, так что перед подключением лучше выставлять на минимальную громкость как на магнитоле, так и на мобильном устройстве.

Далее, опытным путем, подбирается лучший вариант звучания. На деле, если просто, уровень громкости на мобильном устройстве лучше выставить на 60-70% от максимального, после чего увеличивать и уменьшать громкость нужно на самой магнитоле.

В любом случае, хотя не следует рассчитывать на хороший звук через AUX, однако если грамотно подойти к вопросу настроек, тогда опытным путем можно добиться приемлемого результата.

Еще добавим, что если на магнитоле нет выхода AUX, можно сделать такой выход отдельно. Для этого подбирается отдельное решение с входом 3.5, после чего этот вход нужно присоединить при помощи провода так, чтобы сигнал после подключения внешних устройств попадал напрямую на усилитель магнитолы.

Минус данного способа — необходимо обладать определенными навыками, а также разбирать магнитолу, заниматься перепайкой и т.д. По этим причинам в рамках данной статьи мы не будем рассматривать схемы, как сделать AUX в магнитоле и т.д.

Как без провода подключиться к AUX: что такое AUX- Bluetooth и USB AUX адаптер

Рассмотрев сам AUX, что это в автомобиле, а также какие плюсы и минусы имеет такой разъем, можно сделать вывод о том, что главным неудобством однозначно является провод аукс. Естественно, существуют решения, позволяющие подключиться к магнитоле через AUX без провода.

Речь идет о специальных адаптерах, которые вставляются в разъем аукс на магнитоле, а с мобильным устройством соединяются по Bluetooth (Bluetooth-аудио адаптер). Данная технология есть практически в любом смартфоне.

Подведем итоги

Как видно, AUX (аукс, аух) в автомобиле является простым и удобным решением. Если возможности ГУ ограничены, USB отсутствует или вышел из строя, тогда АУКС выход позволяет слушать музыку на магнитоле с плеера телефона или планшета через динамики авто.

Рекомендуем также прочитать статью о том, как сделать корпус для сабвуфера своими руками. Из этой статьи вы узнаете, как изготовить ящик для саба, какой тип короба для саба лучше сделать, а также на какие нюансы нужно обращать внимание, если необходимо сделать корпус сабвуфера своими руками.

Грамотный подход позволяет расположить провода так, чтобы они не мешали водителю, а также организовать подключение используемого мобильного устройство к зарядке, что дает возможность прослушивать музыку почти так же удобно, как и через USB подключение.

Как самому подключить магнитолу в машине: размеры магнитол, переходные рамки. Особенности подключения магнитолы, если разъем не подходит. Рекомендации.

Установка сабвуфера в машину: как выбрать сабвуфер, схема установки саба в машине. Подключение сабвуфера через усилитель или без усилителя, рекомендации.

Как установить детское автокресло или автолюльку в автомобиле: выбор детского кресла, особенности крепления, место установки кресла. Советы и рекомендации.

Как настроить сабвуфер в автомобиле. Настройки усилителя: частота, фаза, Gain, сабсоник и т.д. На что обратить внимание при настройке саба, рекомендации.

Как самому подключить ПТФ в автомобиле: схема подключения противотуманных фар своими руками. Тонкости и нюансы, на что обратить внимание при подключении.

Выбор ПТФ на ВАЗ 2114 и 2115: как выбрать противотуманки ВАЗ (корпус, тип лампы, штатные или универсальные и т.д.). Установка противотуманок ВАЗ 2114, 2115.

Тема про AUX кабели будет интересна тем у кого в штатной автомагнитоле нет USB разъема для считывания музыки с флешек. Всё это можно сделать своими руками для авто. CD дисками уже пользоваться не интересно. Диск записал и все, и валяется он пока не потрется и не будешь его использовать в каких либо других самоделках )))).

своими руками для авто В нынешний век технологий музыку хранить можно где хочешь, начиная от usb накопителей и заканчивая mp3 плеерами, айпадами, мобильными телефонами и другими мобильными устройствами, которые позволяют хранить данные. Их то и можно использовать в качестве источников звука, если есть AUX вход на автомагнитоле и нет usb порта.

В интернете много спрашивают и пишут по этому поводу: одни — что это порт для считывания с носителя информации (usb) и что магнитола считывает и проигрывает музыку, другие — что звуковой вход для подключения внешних источников музыки.

Что такое AUX порт в автомагнитолах?

Это порт для подключения внешних источников музыки для прослушивания через аудиосистему автомобиля. Такими внешними источниками, как я писал выше, могут быть mp3 плееры, телефоны, айпады, планшеты и компьютеры (ноутбуки). Другими словами, устройства, где есть выход на наушники. Схема штекера Джек 3,5 мм Есть 2 типа штекеров: Моно-джек и Стерео-джек

Jeck 3,5 mmМоно-джек: 1. Сигнал (микрофон), 2. Земля. Моно-джек — как правило идет для микрофонов.

Стерео-джек (наушники, колонки): 1. Сигнал (левый), 2. Земля, 3. Сигнал (правый) У меня в авто AUX порт стандартных размеров Джек 3,5 мм (гнездо для вода штекера от стандартных наушников)

Поделки своими руками для автолюбителей

Сейчас на аудио рынке в каждой магнитоле есть встроенный AUX выход. Но Есть старые магнитолы, и родные , в которых отсутствие AUX кабеля ставит автовладельца в большое ограничение в прослушивании любимых аудиозаписей.

В этой статье речь пойдет о том, как при наличии паяльника, небольшого кусочка провода и правильных рук можно вывести AUX кабель в практически любой магнитоле. т.е. сделать линейный вход в магнитолу.

Итак, нам потребуется:

  1. Магнитола и схема для неё.
  2. Сам пояльник, кислота паяльная и припой, хорошее зрение или лупа.
  3. Изолента
  4. Аккустический провод и стерео джек 3,5.
  5. Много терпения и 1.5-2 часа времени.

Для теста нашей работы потребуется зарядное устройство для аккумулятора. Или какой нибудь блок питания 12В. Даже старый блок питания от системного блока компьютера тоже подойдет. Если таковых нет , то напрямую от аккумулятора.( главное не посадить)

Перейдем к процессу.

Для начала ищем в яндексе схему. На схеме находим радио модуль. Далее нам нужно найти в этом модуле Пины правого (R), левого канала (L) и заземление (GND). У меня пины были под номерами 15.16.17.

Аккуратно разбираем нашу магнитолу и считаем пины на модуле. Когда найдем нужные пины, припаиваем к ним провода. Следим за тем, что бы не спаять пины вместе друг с другом.

Пин заземления можно припоять с любым пином в обозначении которого есть название GND(Ground- с английского земля) В крайнем случае на корпус нашего модуля.

Провода можно заизолировать изолентой , или я бы советовал клеевым пистолетом . При отвердении является прочным и надежным диэлектриком.

Далее выносим шнур из корпуса нашей магнитолы и врезаем вход на панель, или в бардачок.

Все собираем и тестируем. При правильной инсталляции все должно работать. Включаем радио, в поиске радиостанций включаем телефон -шум должен стихнуть и магнитола должна воспроизводить аудио прием прямо с телефона.

Ну а если радио вы не слушаете на магнитоле- можно откусить контакты, которые идут от радио модуля к пинам левого и правого каналов. У меня были значения 16.17.

Популярное;

Что такое AUX IN и для чего он нужен

Этот порт нужен для подключения внешних аудиоисточников с целью усиления их звука и получения записанной на них информации. Основное требование к подключаемым устройствам — выдаваемое напряжение должно находиться в пределах 0,5-1 Вольт. Как раз такой диапазон имеет большинство аппаратуры на выходе. Внешне гнездо aux-in — это круглое отверстие, окантованное тонким металлическим кольцом. Разъем чаще всего располагается на лицевой панели автомагнитолы, иногда может быть закрыто специальной крышечкой, защищающей порт от попадания грязи, влаги.

Стандартный кабель Mini Jack 3,5 мм

Приобрести такой aux-кабель для автомагнитолы можно в любом радиомагазине либо салоне сотовой связи. Провод должен иметь с обеих сторон круглый штекер диаметром 3,5 мм. Редко, но бывает так, что у вашего гаджета выход (обозначается как OUT) имеет гнездо другого типа. Тогда придется искать кабель, на одном конце которого Mini Jack 3,5 мм, а на другом – ответная часть, подходящая к разъему на вашем гаджете. Минус использования проводного способа соединения бортовой аудиоаппаратуры и внешнего устройства – наличие кабеля, который может мешаться в салоне. Зато есть и плюс: никакие радиопомехи не помещают корректной передаче информации, к тому же, возможно, что при прослушивании файлов телефон одновременно будет заряжаться.


Вам остается только подобрать нужную длину кабеля

Как подключить айфон к магнитоле при помощи кабеля AUX

Проще всего приобрести AUX-кабель в машину для iPhone. Устройство простое: с одной стороны стандартный jack на 3,5 мм, который нужно всунуть в гнездо для наушников в телефоне, а со второй аналогичный 3,5-миллиметровый разъем для магнитолы.

Подключение айфона к автомобильной системе мультимедиа

К сведению! Используя AUX-кабель для iPhone, последний становится источником звука, а аудиосистема авто выступает в роли усилителя. То есть все так же, как при подключении смартфона к любой другой колонке.

Однако у такого способа подключения есть пара недостатков:

  • нельзя переключать песни и листать плейлисты с помощью кнопок магнитолы;
  • телефон разряжается во время воспроизведения;
  • аукс-кабель для айфона мешает доступу к кулисе и кнопкам на центральной панели;
  • чтобы ответить на звонок, придется отсоединять гаджет.


Как выглядит AUX-кабель

Обратите внимание! Разъем под AUX-провод для машины в iPhone 7 и выше не предусмотрен из-за перехода компании на беспроводные наушники. То есть в смартфоне банально нет нужного гнезда. С остальными (айфон 6, 5 S, SE и старше) проблем не возникнет.

Подключение через аукс-кабель не вызовет проблем. Никаких внутренних настроек производить не нужно. Достаточно подсоединить телефон и включить музыку. Звук автоматически будет воспроизводиться через аудиосистему автомобиля. Радио будет работать аналогично.

К сведению! Использовать данный способ подключения на последних версиях айфон можно, если докупить специальный переходник Type-C на jack 3,5 мм. Адаптер вставляется в гнездо для зарядки, а в него AUX-кабель.


Переходник под jack 3,5 мм для айфон 7 и выше

Переходник AUX-USB

Это обычный кабель с разными штекерами на концах. Купить его можно там же, где и Mini Jack. Единственное, на что нужно смотреть, – порт USB. Он может быть разным:

  • Type A (USB 3.0, внутри окрашен в синий цвет) — его можно увидеть на проводах для подключения компьютерной мыши, клавиатуры, принтера, зарядных устройств.
  • Type В — ранее применялся для подсоединения принтеров, но сегодня практически не используется, уступив «место» вышеописанной разновидности.
  • Mini USB (USB 2.0) — более «мелкий» разъем, его можно увидеть, например, на цифровых фотоаппаратах, некоторых гаджетах.
  • Micro USB — стандартный разъем, используемый практически во всех мобильных телефонах.

Вам только остается выяснить, какое штатное гнездо у вашего гаджета, и купить провод с соответствующим штекером.

Как сделать AUX-кабель для автомагнитолы своими руками

Для этого нужно уметь работать с паяльником и хотя бы немного разбираться в электрических схемах. Понадобится пара неработающих наушников для телефона или компьютера, точнее, провода от них с мини-джеками 3,5 мм.

Ход дальнейших действий:

  1. Отрежьте провод там, где он подходит к наушникам.
  2. Снимите пластиковую изоляцию (можно использовать паяльник или небольшой острый нож).
  3. Внутри увидите три проводка белого, синего и зеленого цвета. Из них первый – масса, второй – 1 канал и третий – 2 канал (стерео).
  4. Оголите выводы, чтобы добраться до жил.
  5. Теперь желательно их «прозвонить» тестером на предмет замыкания между собой. Для этого переведите мультиметр в положение измерения сопротивления, и поочередно касайтесь щупами выводов. Везде сопротивление должно быть бесконечно большим. Если это не так и тестер что-то показывает, придется искать другие наушники.
  6. Спаяйте провода от одних наушников с жилами от других, а места спайки тщательно заизолируйте изолентой, в крайнем случае подойдет и скотч.

В результате вы получите кабель с двумя мини-джеками на концах. Один из них вставляйте в ваш гаджет, другой – в разъем AUX на магнитоле или мультимедийной системе. Однако бывает ситуация, когда вход аукс в машине есть, но он старого типа и находится на задней панели магнитолы. Внешне выглядит, как прямоугольное углубление с торчащими внутри контактами. Для вывода AUX наружу, от такого гнезда понадобится перемычка от жесткого диска в виде белого пластикового прямоугольника и USB-шлейф. Внутри него 3 провода: на левый канал, на правый и масса. Все они соединяются с подготовленным (см. выше) кабелем для наушников и изолируются. Теперь можно в гнездо вставить разъем и перемычку, а часть кабеля с мини-джеком вывести наружу. Подключение выглядит, как на фото:


Подключение к гаджету автомагнитолы с разъемом старого образца

Как сделать AUX

Если на проигрывателе в машине нет линейного входа, то полезно знать, как вывести музыку с девайсов. Для этого потребуется сделать штекер в магнитоле своими руками. Владельцы авто начинают думать, как сделать AUX-вход, если его нет, и начинают закупать необходимые инструменты. Для начала потребуется приобрести провод и штекер. Их необязательно покупать в магазине, т.к. разъем можно снять со старых наушников. Чтобы после подключения не было проблем, провод нужно взять без повреждений.

Разъем jack в наушниках делится на 3 части. При этом самый большой цветной проводок у основания относится к общему звуку. Чтобы припаять части потребуется использовать паяльник. Дополнительно необходимо взять припой и мультиметр.

На магнитоле CD

Проигрыватель для дисков оснащен AUX-входом. Некоторые производители не выводят его на приборную панель и не знают, как слушать музыку с МП3 плеера. Поэтому владелец авто должен сделать это самостоятельно. Чтобы впаять Аукс в проигрыватель, потребуется запастись такими инструментами и расходными материалами, как:

  • средняя крестовая отвертка;
  • нож;
  • набор штатных ключей, чтобы извлечь магнитолу;
  • перемычка от HDD накопителя компьютера;
  • провод от наушников;
  • разъем jack 3,5 мм;
  • изолента;
  • USB-кабель.

Чтобы сделать AUX в магнитоле, потребуется снять декоративные пластины — для этого можно воспользоваться ножом и аккуратно поддеть их. После берут среднюю крестовую отвертку и выкручивают 2 самореза, держащие решетку. Когда это выполнено, сетка отойдет, и ее легко можно снять. Процедура помогает открыть доступ к магнитоле с приводом CD; сделать AUX-вход можно при помощи штатных ключей. Это необходимо для извлечения проигрывателя из ниши.

После изъятия автомагнитолы следует изучить заднюю стенку корпуса и найти разъем белого цвета.

Вместо этого выхода будет располагаться Аукс-вход. После нахождения разъема в него следует подключить USB-провод и перемычку от HDD-накопителя. Затем необходимо замкнуть контакты. Чтобы поставить перемычку правильно, потребуется разделить верхнюю часть на четные контакты, а нижнюю — на нечетные. Для создания Аукс-входа следует перемкнуть 11 и 13 нижние контакты, если считать с левой стороны.

Затем к входу подсоединяются USB-провод, состоящий из следующих элементов:

  • кабель для левого канала;
  • провод правого канала;
  • экранировка.

Для правого канала используется 5 контакт, а для левого — 3. Оба провода соединяют с двухжильным кабелем и изолируют соединение изолентой. Кабель и перемычка вставляются в разъем проигрывателя в авто. Процедура создания закончена, а AUX выводят не из магнитолы, а в пепельницу. Провод с USB-разъемом можно подсоединять к плееру или другим устройствам. Самостоятельное впаивание разъема делает возможным использовать не только юсб-кабель, вместо него можно применять другие переходники для подключения внешних устройств.

На штатной магнитоле

Впайка AUX-адаптера для штатной магнитолы — непростой процесс. При этом проигрыватель снимают из-за того, что не всегда имеется вход на панели. Кроме основных инструментов, чтобы сделать разъем, потребуется подготовить 3 изолированных кабеля. Сечение каждого из них должно быть по 0,5 см, а длина- по 30 см. Дополнительно понадобится термоусадка.

Чтобы вывести Аукс на штатной магнитол, нужно снять декоративные планки при помощи ножа. Похожую процедуру делают с панелью возле рычага для переключения передач. Затем ее снимают вручную, после чего открывается доступ к 2 саморезам. Для этого используют крестовую отвертку. Установка AUX в штатные магнитолы проводится со снятием устройства из ниши.

Чтобы ничего не повредить, при изъятии проигрывателя требуется отключить сзади все провода.

Затем необходимо взять крестовую отвертку и выкрутить все болты, которые держат крышку автомагнитолы. Теперь устройство можно изъять из корпуса. Чтобы установить AUX в штатную магнитолу, необходимо на плате найти 3 следующие точки:

  • LCH. Означает левый стереоканал.
  • RCH. Правый стереоканал.
  • GND. «Земля».

К обозначенным точкам-контактам необходимо припаять 3 провода. После этого все кабели собирают и используют термоусадку, чтобы конструкция была безопасной. Процедура впаивания АУХ проведена, и остается собрать проигрыватель.

Установка АУКС-входа на магнитолу

Сначала желательно в интернете разыскать принципиальную схему вашей магнитолы и приготовить тестер. Затем ее снимите с автомобиля и разберите, чтобы добраться до печатной платы.

  1. Внимательно осмотрите токоведущие дорожки и найдите контакты — «масса», правый, левый канал. Они обозначаются как GND, R, L. Стереовыходы могут иметь маркировку LCH (левый) и RCH (правый).
  2. Возьмите провод от старых наушников — его нужно впаивать в соответствии с расцветкой. «Землю» можно прикрепить непосредственно к металлическому корпусу модуля.
  3. Выведите готовый кабель наружу через подходящее отверстие в магнитоле. Если таковое отсутствует, просверлите его.

В некоторых моделях магнитол старого образца сзади имеется трехштырьковое гнездо для подключения CD-чейнджера. Если у вас есть соответствующий штекер, то можно его соединить с проводом от наушников, имеющим мини-джек. Либо припаять провода непосредственно к штырькам. Этот разъем удобен тем, что при подключении гаджета магнитофон автоматически отключится.

Проблемы, могущие возникнуть при использовании AUX

Возможные неисправности относятся как к «магазинным» кабелям, переходникам, так и к самодельным:

  1. Автомобильный аудиокомплекс не «видит» гаджет. Попробуйте на ваше устройство закачать специальное приложение типа SoundAbout.
  2. Девайс не виден магнитоле через Bluetooth (телефон не может его отыскать). Чаще всего проблема кроется в настройках, конкретнее, в устаревшем протоколе. Возможно, не включен пункт «Доступен всем». Попробуйте просто снять минусовый провод с аккумулятора на полчаса — иногда помогает.
  3. Отсутствует контакт по USB. Причина – в порванном кабеле или испорченном гнезде. Если они в порядке, проверьте настройки гаджета — должна быть активирована функция «Передача данных».

В заключение стоит отметить положительные стороны возможности подключения к бортовой аудиосистеме через «АУКС». Это не только прослушивание любимых записей, но и подключение к интернету. Только не рекомендуется заниматься поиском музыки, информации во время движения: этим может заняться ваш пассажир или просто настройте свой телефон на воспроизведение ранее записанных любимых аудиофайлов.

Распространённые проблемы в ходе работ

ПроблемаСимптомыПричиныРешение
Магнитола «не видит» смартфон при подключении через AUXВ углу экрана телефона на секунду появляется значок наушников, который затем пропадает; звук воспроизводится только через динамики портативной техники; музыка звучит и из телефона, и из колонок магнитолы.Техника неправильно определяет, что именно к ней подключено.специальные приложения, вроде SoundAbout, которые дают возможность выбирать «направление» звука на кабель или наушники. Также можно купить двойник Jack 3.5 мм. Одно из его гнёзд соединяется со смартфоном, второе — с аудиоустройством. Правда, при этом снизится громкость.
Смартфон «не видит» магнитолу через BluetoothBluetooth на обоих устройствах включён, но телефон не может найти аудиоустройство.Скорей всего, проблема в настройках. Возможно, в одном из приспособлений используется устаревший протокол Bluetooth.проверьте протоколы. Изучите настройки. Обязательно включите пункт «Доступен всем». В ряде случаев помогает обновление прошивки головного устройства. Экзотический вариант, который можно использовать владельцам некоторых магнитол JWC — на 30 минут снять клемму с аккумулятора, затем снова подключить её.
Нет контакта по USBПри подключении через USB-порт ничего не происходит, или смартфон заряжается, но магнитола его «не видит».Почти всегда проблема в повреждённом кабеле или сломанном порте. Также возможно, что вы не включили на смартфоне функцию «Передача данных».Попробуйте другой кабель. Если с ним все в порядке, перейдите в настройки USB на телефоне и проверьте, разрешено ли соединение.

Помните — при соединении телефона с головным устройством не должно возникать проблем! Это простая и быстрая процедура! Если подключение не удалось, скорее всего, дело в настройках.

>

Автомобильный адаптер кассетной ленты Проблемы и альтернативы при использовании

Что нужно знать

  • Вставьте штекер адаптера кассеты в линейный выход аудиоустройства.
  • Включите автомагнитолу на самый низкий уровень громкости. Вставьте адаптер кассеты в магнитофон автомобиля.
  • Включите аудиоустройство и начните воспроизведение музыки. Отрегулируйте громкость до желаемого уровня.

В этой статье объясняется, как использовать адаптер для автомобильной кассеты.Он включает информацию о том, как работают адаптеры для кассет, и предлагает хорошие альтернативы адаптерам для кассет.

Как использовать автомобильный адаптер для кассеты

Адаптеры для кассет позволяют воспроизводить внешние аудиоустройства, включая проигрыватели компакт-дисков, смартфоны и MP3-плееры, с головного устройства магнитофонной деки любого автомобиля. Снаружи они имеют форму компактных кассет, но внутреннее устройство совершенно иное.

В то время как компактные кассеты содержат две соединенные катушки с магнитной лентой для аудио, адаптеры автомобильных кассет содержат магнитные индукторы, которые заставляют кассетные магнитофоны думать, что они являются кассетами.

Слушать музыку в машине с адаптером для магнитофона очень просто. Вот основные шаги по подключению CD-плеера, мобильного устройства или другого аудиоисточника к магнитофонной деке в вашем автомобиле:

  1. Вставьте штекер адаптера кассеты в гнездо линейного выхода на аудиоустройстве.

    Если на вашем устройстве нет линейного выхода, вы можете подключить его к разъему для наушников.

  2. Включите автомобильное радио и установите минимальный уровень громкости.

  3. Вставьте адаптер ленты в магнитолу вашего автомобиля.

    Если радио не переключается на вход магнитофона автоматически, вам придется сделать это вручную. Этот процесс такой же, как если бы вы слушали кассету.

  4. Включите аудиоустройство и воспроизведите музыку или звук, затем отрегулируйте громкость до желаемого уровня.

    Если вы подключены к разъему для наушников на аудиоустройстве, но по-прежнему ничего не слышите, убедитесь, что переключатель громкости на устройстве включен.

  5. Когда вы закончите прослушивание, извлеките адаптер так же, как вы извлекаете обычную кассету. Вы также можете оставить адаптер, если хотите.

    Если в вашей кассетной деке есть функция автоматического реверса и качество звука низкое, попробуйте нажать кнопку реверса. Если ваша кассетная дека постоянно меняет направление воспроизведения, вероятно, проблема с адаптером.

Как работают кассетные адаптеры?

Раймонд Спеккинг / Wikimedia Commons

В компактных кассетах в качестве носителя информации используется магнитная лента.Компонент, известный как записывающая головка, используется для записи или перезаписи данных на ленту, а компонент, известный как считывающая головка, используется ленточной декой для преобразования этих данных обратно в музыку или другой аудиоконтент.

Адаптеры кассетной ленты вставляются в считывающую головку кассетной деки, но делают это без какой-либо магнитной ленты. Вместо намотанной ленты каждый адаптер кассетной ленты имеет встроенный индуктор и какой-либо тип аудиовхода или гнезда.

Когда аудиовход подключен к проигрывателю компакт-дисков или другому источнику звука, он передает сигнал на индуктор внутри адаптера кассеты.Индуктор, который работает так же, как записывающая головка, генерирует магнитное поле, соответствующее сигналу от аудиоустройства.

Считывающая головка внутри магнитофона не может отличить магнитное поле, создаваемое индуктором, от магнитного поля ленты внутри настоящей кассеты. Он считывает магнитное поле с индуктора, как будто оно исходит от магнитной ленты, и позволяет головному устройству воспроизводить аудиосигнал, как если бы оно воспроизводило настоящую кассету.

Почему магнитофон не пытается перевернуться?

Раймонд Спеккинг / CC BY-SA 4.0 (через Wikimedia Commons)

Ленточные деки и кассетные ленты построены с функцией, которая позволяет кассетной деке либо останавливать воспроизведение, либо обратное воспроизведение, когда достигнут конец ленты. Если вы когда-либо слушали музыку на кассете, вы, вероятно, знакомы с громким лязгом, который случается, когда вы дойдете до конца, после чего кассетная дека переворачивает и воспроизводит другую сторону ленты.

Поскольку в кассетных адаптерах ленты нет ленты, они должны включать механизм, позволяющий эффективно обмануть головное устройство и заставить его никогда не останавливаться и не реверсировать. Без этого механизма магнитофон может вообще не работать или зайти в бесконечный цикл, постоянно меняя направление игры.

Чтобы обойти это, хорошие ленточные адаптеры включают в себя ряд шестерен и некоторый тип колесных компонентов. Это устройство эффективно имитирует непрерывно бегущую ленту.

Если у вас есть адаптер кассеты, который не работает, потому что магнитофон отказывается его воспроизводить, особенно если он неоднократно пытается изменить направление воспроизведения, вероятно, сломан зубчатый механизм.

Хорошие альтернативы адаптерам для кассет

Ленточные деки уже не так распространены, как когда-то, а автомобильные адаптеры для кассет бывает трудно найти. Вот несколько распространенных альтернатив автомобильным кассетным адаптерам:

  • FM-передатчик - практически универсальный вариант, который работает с любым автомобильным FM-радио. Они менее полезны в районах с плотным трафиком в диапазоне FM, поскольку слишком сильные помехи приводят к плохому качеству звука.
  • Модуляторы
  • FM - как и передатчики FM, эти устройства должны быть постоянно установлены.Им также требуется свободное место в диапазоне FM, но они обычно обеспечивают лучшее качество звука, чем передатчики FM.
  • Дополнительные входы - Если в вашем автомобиле есть дополнительный вход, вы можете подключить и воспроизводить музыку с любого проигрывателя компакт-дисков, MP3-плеера или телефона с разъемом для наушников.
  • USB-входы головного устройства - USB-входы даже лучше, чем вспомогательные входы, с точки зрения качества звука. (Если у вашего головного устройства или автомобильной приборной панели есть вход USB, скорее всего, у него нет магнитофона.)

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Трудно понять

Как подключить оборудование

Подключение оборудования

Требуется соответствующий вход, который будет принимать сильные линейные сигналы, создаваемые высококачественным воспроизводящим оборудованием.

Обычно таких подходящих входов всего два:

  • Линейный компьютерный вход (синий), отдельный от компьютерного микрофонного входа (обычно розовый)
  • В противном случае - линейный вход на интерфейсе USB или FireWire.

Подключение к линейному входу компьютера

Как правило, вам необходимо проложить соответствующий кабель от выхода на внешнем устройстве (например, магнитофона, фонокорректора или ресивера, подключенного к проигрывателю виниловых пластинок) к линейному входному порту компьютера.Не подключайтесь к микрофонному порту компьютера. Автономный проигрыватель виниловых пластинок обычно не следует подключать напрямую к компьютеру, если только вы не делаете специальные записи с дисков до 1950-х годов.

Наилучшим вариантом обычно является подключение к выходам «aux out», «tape out», «line out» или «record» устройства-источника (если таковые имеются). Эти выходы стандартизируют сигнал на фиксированном (нерегулируемом) уровне примерно 1 - 1,5 В, что приводит к высококачественной записи, тогда как выход для наушников добавит дополнительный каскад, возможно, некачественного усиления, чтобы обеспечить регулируемый уровень. .Иногда может быть предпочтительнее подключать к выходу наушников, если иначе трудно предотвратить искажение записи из-за обрезки (чрезмерная громкость). Например, некоторые проигрыватели MiniDisc имеют чрезвычайно сильные выходы линейного уровня, которые могут обременять даже высококачественный линейный вход.

Для подключения к разъему "aux out", "tape out" или "record" требуется кабель с двумя красно-белыми штекерами RCA на одном конце (для подключения к устройству) и стерео 1/8 дюйма (3.5 мм) на другом конце (для подключения к линейному порту компьютера).

Если необходимо подключить наушники к устройству, обычно можно использовать кабель со стереоштекером 1/8 дюйма (3,5 мм) на обоих концах, вставляя один конец в гнездо для наушников, а другой конец. в линейный порт компьютера. Если устройство имеет разъем для наушников 1/4 дюйма (6,3 мм), вам понадобится переходник с 1/4 дюйма на 1/8 дюйма. Такой переходник часто идет бесплатно в комплекте с новыми наушниками или может быть приобретен отдельно в любом хорошем магазине электроники.

Вот типичный кабель, который можно использовать для оборудования с выходами RCA (кабель с мини-разъемом RCA - стерео 1/8 дюйма (3,5 мм)):

Конец RCA может подключаться к выходным разъемам на задней панели кассетного плеера:

Конец стереофонического мини-разъема должен быть подключен к линейному стереоразъему вашего компьютера, который обычно находится на задней панели настольных компьютеров. Линейный вход обычно имеет цвет , синий , но проверьте руководство к компьютеру.

Вам следует , а не , как правило, подключать к микрофонному (розовый) порту или к единственному аудиовходу на компьютере.

  • Порт микрофона будет чрезмерно усиливать более сильные линейные сигналы, создаваемые магнитофоном или ресивером / усилителем. Это может привести к повреждению порта микрофона или звукового устройства.
  • Порт микрофона обычно монофонический. Если порт является моно, то даже если вы подключите к нему стереовход и установите Audacity на запись в стерео, вы будете записывать только «двойное моно», которое имеет одинаковое содержимое слева и справа.
  • Комбинированный порт, который действует как выход при подключении наушников или как вход при подключении входа, не подходит для сигналов линейного уровня.
  • Один аудиопорт, предназначенный для гарнитур с одним разъемом TRRS (как на некоторых современных компьютерах Mac или на моделях Windows Surface Pro), не подходит для сигналов линейного уровня. Это верно, даже если вы используете переходник-разветвитель.

Ниже приведены единственные исключения, в которых может быть целесообразно подключиться к микрофонному входу компьютера.

  • Некоторые персональные диктофоны имеют только маломощный мини-джек, предназначенный для подключения к микрофонному входу диктофона. Если размер разъема составляет 3/32 дюйма (2,5 мм), он, вероятно, предназначен для подключения к микрофонному входу и уже может поставляться с подходящим кабелем. Посмотрите инструкцию к диктофону.
  • На некоторых компьютерах Mac или некоторых ноутбуках или настольных компьютерах с Windows есть «переключаемый» единственный входной порт, который можно переключить на линейный стереозвук. Проверьте руководство к компьютеру, чтобы увидеть, есть ли переключатель на самом компьютере или на панели управления аудиосистемой.На некоторых ноутбуках источник линейного уровня называется «микс» или «стерео микс», но на большинстве машин «стереомикс» будет записывать только компьютерное воспроизведение.
  • На современных ноутбуках, ноутбуках или нетбуках с Windows может быть «совместимый» единственный порт, который допускает вход линейного уровня и может обеспечивать вход стерео. Даже в стереофоническом режиме качество может быть не таким высоким, как у выделенного линейного порта.

Всегда сначала пробуйте линейный вход и используйте микрофонный вход только в том случае, если иным способом вы не можете получить адекватную громкость записи.

Добавить внешний аудиоинтерфейс USB для линейного входа

Если в компьютере нет отдельного или переключаемого линейного входа, добавьте линейный вход, добавив аудиоинтерфейс USB, который подключается к компьютеру через USB. Вместо этого можно использовать интерфейс FireWire, но он дороже, чем аудиоинтерфейсы USB начального уровня. Примеры USB-устройств, работающих с Audacity:

  • Behringer UCA202 (левый и правый входы / выходы RCA)
  • Roland Duo Capture mk2 (входные разъемы 1/8 дюйма плюс 1/4 дюйма и выход мини-разъем 1/8 дюйма)
  • Art USB Phono plus (с регулятором усиления, RCA и оптическим входом / выходом).

Вы можете прочитать более подробную информацию о вышеуказанных устройствах и о других подходящих устройствах в нашей Wiki (известно, что USB-интерфейсы работают с Audacity).

Подключите провода RCA от воспроизводящего оборудования к аудиоинтерфейсу USB и подключите аудиоинтерфейс к разъему USB на вашем компьютере. Всегда подключайтесь к свободному USB-порту. Подключение к концентратору USB, подключенному к порту USB, почти наверняка вызовет пропадание звука.

Аудиоинтерфейсы USB обычно работают с меньшим шумом, чем встроенная звуковая карта, которая находится рядом с рабочими частями компьютера.Однако шум РЧ-передачи от USB может просачиваться обратно в аналоговые каскады и загрязнять аналоговый сигнал во время процесса выборки , , , . Вам может понадобиться USB-кабель с двойным экраном или добавить к USB-кабелю ферритовые бусины или ферритовое кольцо.

В интересах минимизации шума USB также рекомендуется подключать все оборудование с питанием от сети к одной и той же сетевой плате или к блоку питания с защитой от перенапряжения и молнии с несколькими розетками.

Подключение магнитофона

Если вы хотите записывать с аудиокассеты или кассетной деки с катушкой на катушку, вы можете подключить эту деку непосредственно к компьютеру без необходимости использования внешнего усилителя или ресивера.Просто подключите разъемы RCA «линейного выхода» деки к разъему «линейный вход» вашего компьютера с помощью кабеля, описанного выше. Вы также можете подключиться к выходному разъему для наушников интегрированной кассетной деки или к разъему усилителя, подключенного к магнитофонной деке. Если вы это сделаете (или если громкость «линейного выхода» вашей деки регулируется), лучше всего установить этот уровень достаточно близко к максимальному и отрегулировать уровень записи с помощью ползунка входной громкости Audacity (см. Ниже). Это помогает свести к минимуму собственный шум ленты в сигнале, отправляемом в Audacity.Если кассета, которую вы проигрываете, была закодирована с помощью Dolby®, как обозначено символом Dolby Double-D, тогда вы должны включить воспроизведение Dolby на вашей кассетной деке, иначе запись на кассете будет звучать слишком ярко.

Перед переносом кассеты вы можете почистить и выровнять ленточные головки, а также очистить механизм транспортировки (ведущий вал и прижимной ролик). См. Вики-страницу о записи с кассеты для получения более подробной информации.

Подключение автономного проигрывателя дисков

Если у вас есть автономный проигрыватель винила, вы не должны подключать его напрямую к компьютеру.Вместо этого вы должны подключить его к усилителю или ресиверу с входом «фонокорректор» или проигрывателя виниловых пластинок, или к фонокорректору предварительного усилителя, а затем записывать звук через разъемы «линейный выход» или «выход на магнитную ленту» усилителя. Это происходит по двум причинам: (1) аудиосигналы, создаваемые фонокорректором, слишком слабые для прямой записи, и (2) большинство записей, произведенных с 1950-х годов, были произведены со стандартным типом эквализации, называемым «RIAA», который подчеркивает высокие частоты и ослабляют (ослабляют) низкие частоты. Если не исправить, это приведет к записи, которая будет звучать очень "жестко".Все усилители, содержащие «фонокорректор», будут повышать сигнал до линейного уровня, чтобы его можно было вводить в магнитофон или компьютер, и реверсируют эквализацию RIAA, так что записи снова звучат «нормально». Если у вас есть интегрированная «стековая система» или «развлекательный центр», к которому вы подключаете динамики, ваша записывающая дека уже подключена к подходящему усилителю.

Если у вас есть автономный проигрыватель винила, но нет усилителя или предусилителя, вы можете рассмотреть Behringer UFO202 или ART USBPhonoPlus .Эти устройства содержат встроенный фонокорректор и подключаются к вашему компьютеру через порт USB. Их также можно использовать для подключения устройств линейного уровня, таких как кассетная дека.

Расширенная методика: Можно напрямую подключить автономный проигрыватель винила к линейному входу высококачественного аудиоинтерфейса, если вы готовы выполнить усиление и эквализацию RIAA самостоятельно в Audacity. или оба имеют подходящую предустановку RIAA.

Диски, предшествующие эквализации RIAA, например, звук на 78 об / мин слишком тусклый, если записан через стандартный усилитель с использованием эквализации воспроизведения RIAA.Решение состоит в том, чтобы записывать без выравнивания воспроизведения RIAA, либо подключив проигрыватель непосредственно к аудиоинтерфейсу с входом «с высоким коэффициентом усиления», либо используя «плоский» усилитель, который применяет только усиление сигнала. Записанная форма волны затем может быть повторно выровнена с использованием соответствующей кривой эквалайзера до RIAA или 78 об / мин воспроизведения. Подходящие кривые можно загрузить с Wiki.

Подключение проигрывателя пластинок USB или кассетной деки USB

USB-проигрыватель виниловых дисков - это проигрыватель, который предназначен для прямого подключения к USB-порту вашего компьютера.Проблемы, отмеченные выше в разделе «Автономный проигрыватель», здесь не применяются, поскольку необходимое предварительное усиление и эквализация RIAA уже встроены в проигрыватель USB. Также доступны кассетные USB-накопители, которые аналогичным образом предназначены для прямого подключения к USB-порту вашего компьютера. При использовании USB-устройств необходимо соблюдать некоторые особые настройки устройства воспроизведения и записи - см. Запись с помощью проигрывателей USB или кассетных USB-устройств.

Подключение проигрывателя мини-дисков

Некоторые пользователи считают, что линейный выходной сигнал проигрывателей MiniDisc слишком силен для записи на компьютер и вызывает искажения, поскольку его уровень не регулируется.Если вы столкнулись с этой проблемой, попробуйте вместо этого подключить кабель к разъему для наушников плеера. Поскольку мощность сигнала наушников легко регулируется, вы можете уменьшить уровень сигнала, отправляемого на ПК. На большинстве плееров это означает использование одного и того же общего линейного выхода / гнезда / гнезда для наушников, но с выбором параметра выхода для наушников в меню настроек «Sound Out» плеера.

Если у вас есть аудиоинтерфейс с цифровыми выходами, подключите цифровой выход проигрывателя MiniDisc к входу S / PDIF аудиоинтерфейса.

Ссылки

> Переслать: Как настроить Audacity

| < Учебное пособие - Копирование лент, пластинок или мини-дисков на компакт-диск

Aux In и запись - thebrennan

Как записывать музыку на B2

Основные шаги:
  1. Подключите проигрыватель / кассетный проигрыватель и т. Д. К B2 Aux In
  2. Выберите Aux на B2
  3. Нажмите REC, чтобы начать запись
  4. Нажмите Стоп, чтобы остановить запись
  5. При необходимости повторите с 3
  6. Выбрать HDD
  7. Перенесите записи на жесткий диск с помощью Настройки-> Получить записи
  8. Вы найдете музыку в альбоме под названием «Записи»
  9. Переименовать запись, чтобы она не перезаписывалась

Я рекомендую вам сделать несколько коротких пробных записей, чтобы получить представление о процессе, прежде чем приступать к передаче всей вашей коллекции виниловых пластинок.И часто делайте резервные копии. Запись и переименование довольно трудоемки, поэтому стоит проявить особую осторожность, чтобы не потерять свою работу.

Вот еще немного подробностей и объяснение

1) Есть несколько способов подключить источник музыки к B2 Aux In.

  1. Кассетный проигрыватель низкого уровня может иметь выход для наушников, поэтому вам понадобится стереоразъем 3,5 мм на провод для стереоразъема 3,5 мм. Вам следует отрегулировать громкость кассетного воспроизведения настолько громко, насколько это будет без искажений при воспроизведении через B2.
  2. Проигрыватель виниловых пластинок с усилителем обычно может иметь провод с двумя фонокорректорами - вам понадобится переходник с двойного фонокорректора на стереоразъем 3,5 мм, чтобы подключить его к B2
  3. Портативный радиоприемник может иметь выход для наушников, поэтому вам понадобится стереоразъем 3,5 мм на провод для подключения стереоразъема 3,5 мм.
  4. Проигрыватель виниловых пластинок без усилителя с необработанным выходом на картридж требует фонокорректора. Вы можете купить их как отдельные устройства, но - если вы уже слушаете свой проигрыватель винила - у вас будет усилитель с входом для фонокорректора.Таким образом, вы можете подключить линию от усилителя к B2 - обычно от двойного фонокорректора к 3,5-миллиметровому стерео разъему. Или вы можете подключить выход для наушников усилителя к B2. Потребуется переходник от стереоразъема 3,5 мм к стереоразъему 3,5 мм, но вам также может понадобиться переходник с дюйма на 3,5 мм, если ваш усилитель оснащен традиционным разъемом для наушников ¼ дюйма.

2) Выберите Aux на пульте дистанционного управления B2. Это перезагрузит B2 в режиме, который позволяет Raspberry Pi делать записи, но отключает жесткий диск и Интернет.Теперь вы должны услышать, как ваш источник музыки воспроизводится через динамики B2. Хотя пока ничего не записывается. Теперь самое время поиграть со своими подключениями и уровнями громкости. Вы можете заметить, что если вы коснетесь кончика одного из разъемов на проводе, входящем в B2, вы услышите потрескивание или гудение - это хорошо, и часто это быстрый способ проверить, что эта сторона системы работает.

3) Начните воспроизведение музыки и нажмите REC на пульте дистанционного управления. Светодиод B2 будет мигать, и на дисплее отобразится текущая длина записи и название трека.Каждая запись не обязательно должна соответствовать треку. Это может быть сторона альбома или кассеты, или это может быть радиопрограмма. Вы даже можете быстро перевернуть виниловый альбом и записать на том же треке другую сторону. Запись представляет собой несжатый файл WAV, который временно сохраняется на SD-карте.

4) Нажмите «Стоп», чтобы остановить запись.

5) Повтор с 3 - каждой записи будет присвоено новое имя, например, дорожка 1, дорожка 2.

6) После того, как вы сделали все необходимые записи в одном «альбоме» - выберите HDD на пульте дистанционного управления.Это перезагрузит B2, чтобы вы могли перенести записи на жесткий диск и прослушать их.

7) Перенесите записи с SD-карты на HDD, выбрав «Настройки-> Получить записи».

8) Теперь вы можете слушать свои записи - найдите «Записи» и нажмите кнопку воспроизведения.

9) Записи из Aux In хранятся как треки в альбоме с названием «Записи» и имя исполнителя «Неизвестно». Допустим, вы записали виниловый альбом Pink Floyd Dark side of the Moon и записали каждую сторону как отдельный трек.Таким образом, первая сторона записывается как дорожка 1, а вторая сторона записывается как дорожка 2. По крайней мере, вы должны переименовать альбом, чтобы последующие записи не перезаписывали его. Вы можете переименовать, используя переднюю панель или веб-интерфейс. На передней панели найдите «Записи», затем в меню альбома выберите «Переименовать альбом», затем повторите и выберите «Переименовать исполнителя». Это быстрее в веб-интерфейсе - найдите альбом «Записи» и дважды щелкните, чтобы одновременно переименовать альбом и исполнителя. Вы можете удалить любые записи, которые не хотите оставлять.Либо целые альбомы, либо отдельные треки.

Автоматическое разделение треков?

Короткий ответ - вам нужно выполнить разделение дорожек вручную. Я использовал автоматическое разделение дорожек - часть программного обеспечения под названием Audiograbber - но она не на 100% точна - не видя промежутков там, где они должны быть, или разделяя дорожки посередине.

Очистка записи с помощью Audacity?

Да, теоретически вы можете использовать NAS, чтобы записи были видны на ПК, где вы могли бы использовать Audacity для их редактирования.Если вы измените имя или добавите или удалите какие-либо музыкальные файлы, используйте «Настройки» -> «Сканировать диск», чтобы B2 узнал об измененных файлах.

Фильтр щелчков и царапин?

В B2 нет ничего встроенного - эта работа очень хорошо выполняется стандартными программами, такими как Magix Audio Cleaning Lab, поэтому я предлагаю использовать что-то подобное на ПК с NAS для доступа к файлам в B2.

Используйте стрелки влево / вправо для навигации по слайд-шоу или смахивайте влево / вправо при использовании мобильного устройства

Адаптеры для автомобильного кассетного плеера для потоковой передачи музыки с телефона

Если вы привязаны к своему старинному автомобилю 80-х или 90-х годов, но бросили все кассеты, которые вы играли, в его кассетную деку, вам не нужно зависеть от радио, когда вы хотите петь и погонять.Вы можете транслировать музыку прямо со своего телефона, подключив его к специальному адаптеру, который вы вставляете в неиспользуемую кассетную деку автомобиля. И вот лучшая новость: это позволяет вам слушать ваши любимые песни по запросу, не перематывая вперед или не отвлекаясь от дороги, чтобы вставить новую ленту. Теперь набери обороты и позволь музыке играть.

Супер универсальный

У этого есть канавка наверху, поэтому вы можете изменить направление выхода кабеля, если ваша дека имеет перевернутую вставку. арсвита

Проверить цену

Звук, воспроизводимый с помощью кассетных адаптеров, не будет премиальным, но есть способы его улучшить. Увеличьте громкость телефона, но не до максимума, а затем оставьте ее на этом уровне, а затем с помощью ручки кассетной деки увеличивайте или уменьшайте громкость во время прослушивания музыки. Очень важно найти правильный баланс между громкостью вашего телефона и громкостью кассетной деки, но постарайтесь не повышать громкость кассетной деки над громкостью телефона, так как она будет издавать шипящий звук.

Превосходное качество звука

Это высокотехнологичное устройство обеспечивает восемь часов автономной работы и 1,5 часа зарядки. Он может быть подключен к вашему телефону или другому интеллектуальному устройству - шнуры не требуются. Арсвита

Проверить цену

Никогда не рекомендуется выходить в Интернет, когда вы за рулем, но вы все равно можете отвечать по телефону, когда адаптер подключен к кассетной деке.Если вы предпочитаете, чтобы ваш автомобиль выглядел как беспроводной, вы можете приобрести устройство с подключением Bluetooth. Обрезка шнура также минимизирует шипение, хлопки и статическое электричество.

Максимальная совместимость

У этого есть позолоченная металлическая вилка 24K, 2-миллиметровый пластиковый и резиновый шнур с медной оболочкой для большей прочности. Внешний вид

Проверить цену

Если вы не освоили искусство создания соединения Bluetooth (поверьте нам, вы не одиноки) и предпочитаете установить соединение с помощью кабеля, более длинный шнур обеспечит большую гибкость, позволяя пассажирам на заднем сиденье играть ди-джея.Некоторые адаптеры оснащены бесшумным механизмом для уменьшения механического шума, создаваемого проводами.

Как записать кассеты в компьютер

Хотя иногда может показаться, что вся записанная музыка доступна с помощью быстрого поиска в таких сервисах, как Spotify, Google Play или iTunes (чтобы назвать только три), правда в том, что значительный объем записанной музыки доступен только в аналоговых форматах, например на кассетах. Итак, независимо от того, интересуетесь ли вы оцифровкой кассет из детства или микс-кассеты из старого школьного увлечения, у B&H есть ряд решений, которые помогут вам наслаждаться аналоговой музыкой в ​​удобном цифровом формате.

Существует два подхода к оцифровке кассет. Первый - это купить кассетный проигрыватель или комбинированный медиаплеер, который включает в себя устройство записи компакт-дисков или звуковую карту USB с программным обеспечением для записи на компьютер.

Второй подход заключается в объединении существующего кассетного плеера с аудиоинтерфейсом USB, Thunderbolt или Firewire (в зависимости от ввода-вывода вашего компьютера) или с цифровым полевым рекордером, который принимает аналоговый линейный выход вашего кассетного плеера.

Подход 1

Самый простой способ оцифровывать ваши кассеты - это купить такое устройство, как ION Audio Tape Express + Portable Tape-to-MP3 Converter.Устройство не намного больше самой кассеты и питается от шины USB. Он поставляется с программным обеспечением ION EZ vinyl / Tape Converter для Mac и Windows, которое предоставляет пошаговые инструкции по переносу музыки через iTunes.

Для пользователей, заинтересованных в оцифровке своей коллекции кассет на компакт-диски или флэш-накопители USB без необходимости в компьютере, обратите внимание на устройство записи компакт-дисков TEAC AD-RW900-B с кассетной декой и USB-портом.

Для пользователей, заинтересованных в оцифровке своей коллекции кассет на компакт-диски или флэш-накопители USB без использования компьютера, обратите внимание на устройство записи компакт-дисков TEAC AD-RW900-B с кассетной декой и USB-портом.

Подход 2

Для пользователей, которые предпочитают подход «сделай сам» и у которых уже есть работающий кассетный проигрыватель с линейным выходом, рассмотрите возможность приобретения простого линейного кабеля для подключения к линейному входу и использования внутренней звуковой карты вашего компьютера. В качестве альтернативы, если ваш компьютер не имеет входа линейного уровня на шине и у вас в настоящее время нет аудиоинтерфейса, который принимает входы линейного уровня, вы можете приобрести аналого-цифровой преобразователь через USB, такой как Griffin Technology. Аудиоинтерфейс iMic USB.

Широкий выбор платных (Pro Tools, Ableton Live, Logic), а также бесплатных (Audacity, Garageband для Mac и т. Д.) Цифровых аудио рабочих станций (DAW) доступен онлайн и от B&H для удовлетворения ваших потребностей. В зависимости от того, что вы выберете, обязательно следуйте разделу справки программного обеспечения, чтобы настроить аудиоинтерфейс или звуковую карту для записи в программное обеспечение.

В качестве альтернативы, если вы не хотите использовать компьютер и DAW для записи, вы можете рассмотреть возможность использования цифрового полевого рекордера с линейным входом, такого как сверхпортативный цифровой аудиорекордер Zoom h2.Затем вы можете позже загрузить треки в компьютер для редактирования, маркировки и упорядочивания с карты памяти microSD / SDHC диктофона.

Подключение кассетного плеера к аудиоинтерфейсу, полевому магнитофону или внутренней звуковой карте будет зависеть от входных и выходных разъемов соответствующих устройств. Это могут быть стереоразъемы линейного уровня 3,5 мм или пара несимметричных разъемов RCA. К счастью, B&H предлагает обширный каталог кабелей и адаптеров для подключения вашего оборудования, чтобы вы могли достичь своей цели.

404 | Проекторы EIKI

- Главное меню —ГлавнаяПродукция- Полная линейка проекторов- - Лазерные проекторы- - Широкоэкранные проекторы- - Проекторы для больших площадок- - Проекторы для конференц-залов- - Классные проекторы- - Проекторы для конференц-залов- - ЖК-проекторы- - Проекторы DLP®- Лицевые Продукты для распознавания и контроля температуры - Беспроводная микрофонная система для конференц-связи - Как искать аксессуары, лампы, линзы и запасные части - - Таблица принадлежностей для проекторов, ламп, линз и запасных частей - - Таблица ламп и аксессуаров для проекторов Поддержка - Уполномоченная служба в США - Международные пользователи - Часто задаваемые вопросы, вопросы и ответы - Уведомления об обслуживании - - РАСШИРЕННАЯ ПРОГРАММА ОБМЕНА - - Гарантия на ЖК-дисплей и DLP® - - Гарантия на поляризованное стекло - - Синхронизация проектора - Проекторы HDBaseT класса «A» или «B» - Сравнительная таблица проекторов - Свяжитесь с нами - Политика веб-сайта - Политика конфиденциальности - Политика использования файлов cookie - Условия использования - Данные пользователя - Контактные формы - Общая контактная форма - Форма запроса информации - Связаться со службой поддержки - Стать дилером r- О EIKI- Снятые с производства- - EIKI- - - Лазерные проекторы, снятые с производства- - - Широкоэкранные ЖК-проекторы - - - ЖК-проекторы с исходным разрешением XGA - - - ЖК-проекторы с исходным разрешением UXGA - - - ЖК-проекторы с исходным разрешением SXGA- - - ЖК-проекторы SVGA с исходным кодом - - - ЖК-проекторы с исходным разрешением VGA - - - Проекторы DLP® - Снятые с производства - - - Программы для изучения языков Чертежи Cad- - Логотипы Eiki- - Изображения в высоком разрешении- - Таблицы объективов- - Руководства пользователя- - Коды дистанционного управления- - Коды команд RS-232- - Таблицы ответов EIKI CR INFPFAIL- - Программное обеспечение- - - EZtrol- - - Интерактивный - - - Программное обеспечение Lan - - - Сетевой захват - - - Управление сетью - - - Программное обеспечение NPC-1 - - - Pjnet Manager - - - Программное обеспечение для презентаций - - - Инструмент обслуживания проектора - - - Real Color Manager - - - RS- 232 Управление- - - Диспетчер экрана- - - Перезапись серийного номера- - - Деформация и смешение rms - Список- Канада- InternationalMembers

JENSEN Portable Stereo Cassette Player Recorder User Manual

Портативный кассетный стереомагнитофон JENSEN Руководство пользователя

ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ ПЕРЕД ЭКСПЛУАТАЦИЕЙ ЭТОГО УСТРОЙСТВА

И СОХРАНИТЕ ДАННЫЙ БУКЛЕТ ДЛЯ БУДУЩЕГО СПРАВОЧНИКА
ПРЕДУПРЕЖДЕНИЕ

ДЛЯ ПРЕДОТВРАЩЕНИЯ ОПАСНОСТИ ПОЖАРА ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ДАННУЮ ВИЛКУ С УДЛИНИТЕЛЬНЫМ ШНУРОМ, РАЗЪЕМОМ ИЛИ ДРУГИМ ВЫХОДНЫМ РАЗЪЕМОМ, ЕСЛИ ЛЕЗВИЯ НЕ МОГУТ БЫТЬ ПОЛНОСТЬЮ ВСТАВЛЕННЫМИ ДЛЯ ПРЕДОТВРАЩЕНИЯ ВОЗДЕЙСТВИЯ НОЖЕЙ.ВО ПРЕДОТВРАЩЕНИЕ ОПАСНОСТИ ПОЖАРА ИЛИ ПОРАЖЕНИЯ ТОКОМ ЗАПРЕЩАЕТСЯ ПОПАДАТЬ ДАННЫЙ ПРИБОР ПОД ДОЖДЬ ИЛИ ВЛАЖНОСТЬ.

Предупреждающая маркировка находится на задней панели устройства. Табличка с техническими данными находится на задней панели устройства.

ВАЖНЫЕ ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
  1. Прочтите эти инструкции.
  2. Сохраните эти инструкции.
  3. Обращайте внимание на все предупреждения.
  4. Следуйте всем инструкциям.
  5. Не используйте это устройство около воды.
  6. Очищайте только сухой тканью.
  7. Не закрывайте вентиляционные отверстия. Устанавливайте в соответствии с инструкциями производителя.
  8. Не устанавливайте рядом с какими-либо источниками тепла, такими как радиаторы, обогреватели, печи или другие устройства (включая усилители), которые нагревают продукт.
  9. Не пренебрегайте назначением безопасности поляризованной вилки или вилки с заземлением. Поляризованная вилка имеет два контакта, один из которых шире другого. Вилка заземляющего типа имеет два контакта и третий контакт заземления. Широкий контакт или третий контакт предназначен для вашей безопасности.Если вилка из комплекта поставки не подходит к вашей розетке, обратитесь к электрику для замены устаревшей розетки.
  10. Не наступайте на шнур питания и не защемляйте его, особенно в области вилок, розеток и в местах выхода из устройства.
  11. Используйте только приспособления и аксессуары, указанные производителем.
  12. Используйте только с тележкой, стойкой, штативом, кронштейном или столом, рекомендованными производителем или проданными вместе с продуктом. Когда используется тележка, будьте осторожны при перемещении комбинации тележка / устройство, чтобы избежать травм в результате опрокидывания.
  13. Отключайте это устройство от сети во время грозы или когда не используете его долгое время.
  14. Поручите все обслуживание квалифицированному обслуживающему персоналу. Обслуживание требуется, если устройство было повреждено каким-либо образом, например, поврежден шнур питания или вилка, на устройство пролита жидкость или предметы упали, устройство подверглось воздействию дождя или влаги, не работает нормально. , или был отброшен.
  15. Запрещается подвергать устройство воздействию капель или брызг воды, а также нельзя ставить на устройство предметы, наполненные жидкостью, например вазы.
  16. Не перегружайте розетку. Используйте только указанный источник питания.
  17. Используйте запасную часть, указанную производителем.
  18. После завершения любого обслуживания или ремонта этого продукта попросите специалиста по обслуживанию выполнить проверку безопасности.
  19. Источники питания - Это изделие должно работать только от источника питания, тип которого указан на маркировочной этикетке. Если вы не знаете, какой тип электропитания у вас дома, проконсультируйтесь с продавцом продукта или в местной энергетической компании.Для продуктов, предназначенных для работы от батареи или других источников, см. Инструкцию по эксплуатации.
  20. Попадание предметов и жидкости - Никогда не проталкивайте какие-либо предметы в данное изделие через отверстия, так как они могут коснуться точек с опасным напряжением или короткого замыкания, что может привести к возгоранию или поражению электрическим током. Никогда не проливайте на изделие какие-либо жидкости.
  21. Повреждение, требующее обслуживания - Отключите продукт от сетевой розетки и обратитесь для обслуживания к квалифицированному обслуживающему персоналу в следующих случаях:
    a) При повреждении шнура питания или вилки,
    b) Если была пролита жидкость или посторонние предметы упал в продукт,
    c) Если продукт попал под дождь или в воду,
    d) Если продукт не работает нормально при соблюдении инструкций по эксплуатации.Регулируйте
    только те элементы управления, которые описаны в инструкции по эксплуатации, поскольку неправильная настройка
    других элементов управления может привести к повреждению и часто требует обширных работ квалифицированного специалиста
    для восстановления нормальной работы продукта.
    e) Если продукт уронили или повредили каким-либо образом, и
    f) Когда продукт демонстрирует отчетливые изменения в характеристиках - это указывает на необходимость обслуживания
    .
  22. Сетевая вилка используется в качестве устройства отключения, и она должна оставаться в рабочем состоянии во время использования по назначению.Для того, чтобы полностью отключить устройство от сети, необходимо полностью вынуть вилку из розетки.
  23. Батарею нельзя подвергать чрезмерному нагреванию, например, солнечному свету, огню и т.п.
  24. Чрезмерное звуковое давление в наушниках и наушниках может вызвать потерю слуха.
  25. Минимальное расстояние 4 дюйма вокруг устройства для достаточной вентиляции.
  26. Не препятствуйте вентиляции, закрывая вентиляционные отверстия такими предметами, как газеты, скатерти, шторы и т. Д.
  27. Запрещается ставить на изделие источники открытого огня, например зажженные свечи.
  28. Использование аппарата в умеренном климате.
  29. Следует обратить внимание на экологические аспекты утилизации батарей.

Этот символ указывает на то, что данный продукт имеет двойную изоляцию между опасным сетевым напряжением и доступными для пользователя частями.

ПРЕДУПРЕЖДЕНИЕ:
ДЛЯ ПРЕДОТВРАЩЕНИЯ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ СООТВЕТСТВУЙТЕ ШИРОКОМУ ШТЕКЕРУ К ШИРОКОМУ РАЗЪЕМУ. ПОЛНОСТЬЮ ВСТАВЬТЕ РАЗЪЕМ В ГНЕЗДО ПИТАНИЯ.

СООТВЕТСТВИЕ НОРМАМ FCC

Это устройство соответствует части 15 правил FCC. Эксплуатация возможна при соблюдении следующих двух условий:

  1. Это устройство не должно вызывать вредных помех, и
  2. Это устройство должно принимать любые помехи, включая помехи, которые могут вызвать сбои в работе.
    Это оборудование было протестировано и признано соответствующим ограничениям для цифровых устройств класса B в соответствии с частью 15 правил FCC.Эти ограничения разработаны для обеспечения разумной защиты от вредных помех при установке в жилых помещениях. Это оборудование генерирует, использует и может излучать радиочастотную энергию и, если оно установлено и используется не в соответствии с инструкциями, может создавать вредные помехи для радиосвязи. Однако нет гарантии, что помехи не возникнут при конкретной установке. Если это оборудование действительно создает недопустимые помехи для приема радио или телевидения, что можно определить путем включения и выключения оборудования, пользователю рекомендуется попытаться устранить помехи одним или несколькими из следующих способов:

- Переориентировать или переместить приемную антенну.
- Увеличьте расстояние между оборудованием и приемником.
- Подключить оборудование к розетке в цепи, отличной от той, к которой подключен приемник.
- Обратитесь за помощью к дилеру или опытному специалисту по радио / телевидению.

ПРЕДУПРЕЖДЕНИЕ
Изменения или модификации данного устройства, не одобренные явным образом стороной, ответственной за соблюдение нормативных требований, могут лишить пользователя права на эксплуатацию оборудования.

ЗАЩИЩАЙТЕ МЕБЕЛЬ

Эта система оснащена нескользящими резиновыми «ножками», чтобы предотвратить перемещение продукта при использовании органов управления.Эти «ножки» изготовлены из немигрирующего резинового материала, специально разработанного, чтобы не оставлять следов или пятен на вашей мебели. Однако некоторые виды полиролей для мебели на масляной основе, консервантов для древесины или чистящих спреев могут вызвать размягчение резиновых ножек и оставить следы или остатки резины на мебели. Чтобы предотвратить повреждение вашей мебели, мы настоятельно рекомендуем вам приобрести небольшие самоклеящиеся войлочные подушечки, которые можно найти в строительных магазинах и центрах домашнего ремонта, и приложить эти подушечки к нижней части резиновых ножек перед тем, как положить изделие на качественную деревянную поверхность. мебель.

УВАЖАЕМЫЙ КЛИЕНТ JENSEN®

Выбор качественного аудиооборудования, такого как только что приобретенное вами устройство, - это только начало вашего музыкального удовольствия. Теперь пришло время подумать, как вы можете сделать ваше оборудование максимально интересным и увлекательным. Этот производитель и Группа бытовой электроники Ассоциации электронной промышленности хотят, чтобы вы максимально использовали свое оборудование, играя на нем на безопасном уровне. Тот, который позволяет звуку звучать громко и четко, без раздражающего рычания или искажений и, что наиболее важно, не влияя на ваш чувствительный слух.Звук может быть обманчивым. Со временем ваш «комфортный уровень» слуха приспосабливается к более высокой громкости. То, что звучит «нормально», на самом деле может быть громким и вредным для вашего слуха. Защититесь от этого, установив оборудование на безопасный уровень ДО того, как ваш слух адаптируется.

Для установки безопасного уровня:
  • Включите регулятор громкости на низком уровне.
  • Медленно увеличивайте звук до тех пор, пока он не станет комфортным, четким и без искажений.
  • После того, как вы установили комфортный уровень звука: установите циферблат и оставьте его там.Выделите минуту, чтобы сделать это сейчас, чтобы предотвратить повреждение или потерю слуха в будущем. В конце концов, мы хотим, чтобы вы слушали всю жизнь
Мы хотим, чтобы вы слушали всю жизнь

При разумном использовании ваше новое звуковое оборудование подарит вам удовольствие и удовольствие на всю жизнь. Поскольку нарушение слуха от громкого шума часто невозможно обнаружить, пока не станет слишком поздно, этот производитель и Группа бытовой электроники Ассоциации электронной промышленности рекомендуют избегать длительного воздействия чрезмерного шума.

Данные клиента:

Серийный номер этого продукта находится на его нижней крышке. Вы должны записать серийный номер этого устройства в отведенном для этого месте в качестве постоянной записи о вашей покупке, чтобы облегчить идентификацию в случае кражи или потери.

РАСПОЛОЖЕНИЕ ОРГАНОВ УПРАВЛЕНИЯ


  1. РЕГУЛЯТОР ОБЪЕМА 11. ИНДИКАТОР МОЩНОСТИ
  2. ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ 12.РАЗЪЕМ AUX IN
  3. РАЗЪЕМ ДЛЯ НАУШНИКОВ 13. КОНТРОЛЬ НАСТРОЙКИ
  4. СТЕРЕО ИНДИКАТОР FM 14. ДИНАМИКИ
  5. КНОПКА ПАУЗЫ КАССЕТЫ 15. РАДИОЦИОНАЛЬНАЯ ШКАЛА
  6. КНОПКА СТОП / ВЫВОД КАССЕТЫ 16. ДВЕРЬ КАССЕТЫ
  7. КНОПКА КАССЕТЫ FAST FORWARD 17. РУЧКА ДЛЯ ПЕРЕНОСА
  8. КНОПКА ПЕРЕМОТКИ КАССЕТЫ 18.АККУМУЛЯТОРНАЯ ДВЕРЬ
  9. КНОПКА КАССЕТЫ 19. РАЗЪЕМ ПИТАНИЯ ПЕРЕМЕННОГО ТОКА
  10. КНОПКА ЗАПИСИ КАССЕТЫ
ИСТОЧНИКИ ПИТАНИЯ

Это устройство работает от батарей 120 В ~ 60 Гц или от 6 x 1,5 В постоянного тока «C» (UM-2). Не пытайтесь подключать устройство к другому источнику питания. Вы можете повредить устройство и аннулировать гарантию. Убедитесь, что сетевая розетка, к которой вы подключаете данное устройство, исправна и получает постоянное (некоммутируемое) питание.

РАБОТА ОТ ПЕРЕМЕННОГО ТОКА

Подключите съемный шнур переменного тока к стандартной розетке переменного тока (120 В ~ 60 Гц).

  1. Когда шнур питания переменного тока (входит в комплект) подключен к РАЗЪЕМУ ПИТАНИЯ переменного тока (# 19) на задней панели устройства, а другой конец подключен к розетке переменного тока 120 В ~ 60 Гц, устройство автоматически отсоединит батареи, и работать только от сети переменного тока.
  2. Переместите ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ (# 2) в положение «OFF / TAPE» для воспроизведения кассетного магнитофона или выключения устройства, положение «AUX» для воспроизведения AUX, «FM» для FM-радио и «AM» для AM-радио.

ВНИМАНИЕ:

  • Перед подключением к розетке убедитесь, что розетка соответствует информации, указанной на паспортной табличке внизу устройства.
РАБОТА ОТ АККУМУЛЯТОРА
  1. Снимите ДВЕРЦУ АККУМУЛЯТОРА (# 18) на задней панели устройства.
  2. Установите 6 батарей постоянного тока 1,5 В «C» (UM - 2) (не входят в комплект) в соответствии со схемой полярности внутри батарейного отсека.
  3. Закройте ДВЕРЬ АККУМУЛЯТОРА (# 18).

ВАЖНАЯ ИНФОРМАЦИЯ:
Убедитесь, что батареи установлены правильно. Неправильная полярность может привести к повреждению устройства и аннулированию гарантии.

ПРИМЕЧАНИЕ И УХОД ЗА АККУМУЛЯТОРОМ
  1. Опасность взрыва при неправильной замене батареи.Заменяйте только на такой же или аналогичный тип
  2. .
  3. Не используйте одновременно старые и новые батареи.
  4. Не используйте вместе щелочные, стандартные (угольно-цинковые) или аккумуляторные (никель-кадмиевые) батареи.
  5. Если устройство не будет использоваться в течение длительного периода времени, извлеките батареи. Старые или протекающие батареи могут привести к повреждению устройства и аннулированию гарантии.
  6. Не пытайтесь заряжать аккумуляторы, не предназначенные для перезарядки; они могут перегреться и разорваться. (Следуйте инструкциям производителя батареи).
  7. Не бросайте батареи в огонь, они могут протечь или взорваться.
РАДИОУСТАНОВКА
  1. Передвиньте ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ (# 2) в положение AM или FM, ИНДИКАТОР ПИТАНИЯ (# 11) включится
  2. Поверните РЕГУЛЯТОР НАСТРОЙКИ (# 13) на желаемую радиостанцию ​​в соответствии с ШКАЛЕЙ НАБОРНОГО ДИСКА (# 15) и УКАЗАТЕЛЕМ.
  3. Поверните РЕГУЛЯТОР ГРОМКОСТИ (# 1), чтобы установить желаемый выходной уровень.
  4. Чтобы выключить радио, сдвиньте ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ (# 2) в положение ВЫКЛ. / ЛЕНТА.
СОВЕТЫ ДЛЯ ЛУЧШЕГО ПРИЕМА

Антенны AM и FM расположены внутри корпуса устройства. Если радиоприем слабый, измените положение устройства, пока внутренняя антенна
не улавливает самый сильный сигнал.

КАССЕТНЫЙ ПРОИГРЫВАТЕЛЬ / РЕГИСТРАТОР
  1. Нажмите КНОПКУ СТОП / ИЗВЛЕЧЕНИЕ КАССЕТЫ (# 6), чтобы открыть ДВЕРЦУ КАССЕТЫ (# 16), и вставьте предварительно записанную кассету с открытой лентой вверх. Нажмите ДВЕРЬ КАССЕТЫ (# 16), чтобы закрыть ее.
  2. Сдвиньте ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ (# 2) в положение ВЫКЛ. / КАССЕТА, нажмите КНОПКУ ВОСПРОИЗВЕДЕНИЯ КАССЕТЫ (# 9), чтобы начать воспроизведение, и отрегулируйте РЕГУЛЯТОР ГРОМКОСТИ (#), чтобы получить желаемый уровень звука.
  3. Нажмите КНОПКУ КАССЕТЫ F.FWD (# 7) или КНОПКУ ПЕРЕЗАГРУЗКИ КАССЕТЫ (# 8), чтобы быстро перемотать ленту вперед или назад.
  4. Нажмите КНОПКУ ПАУЗЫ КАССЕТЫ (# 5), чтобы приостановить воспроизведение, нажмите еще раз, чтобы возобновить воспроизведение.
  5. Нажмите КНОПКУ СТОП / ИЗВЛЕЧЕНИЕ КАССЕТЫ (# 6), чтобы остановить операцию.
Запись с радио / дополнительного источника
  1. Установите ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ (# 2) в положение TAPE / OFF.
  2. Нажмите КНОПКУ СТОП / ИЗВЛЕЧЕНИЕ КАССЕТЫ (# 6), чтобы открыть держатель кассеты.
  3. Вставьте ленту и закройте держатель кассеты.
  4. Выберите желаемый источник звука с помощью ПЕРЕКЛЮЧАТЕЛЯ ФУНКЦИЙ (# 2). В режиме радио настройтесь на желаемую радиостанцию. В режиме AUX начните воспроизведение с дополнительного источника.
  5. Нажмите КНОПКУ ЗАПИСИ КАССЕТЫ (# 10).КНОПКА ВОСПРОИЗВЕДЕНИЯ КАССЕТЫ (# 9) нажимается автоматически.
  6. Чтобы приостановить запись, нажмите КНОПКУ ПАУЗЫ КАССЕТЫ (# 5). Нажмите КНОПКУ ПАУЗЫ КАССЕТЫ (# 5) еще раз, чтобы возобновить запись.
  7. Чтобы остановить запись, нажмите КНОПКУ СТОП / ИЗВЛЕЧЕНИЕ КАССЕТЫ (# 6).
  8. Чтобы прослушать вашу запись, установите ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ (# 29) в положение TAPE / OFF. Нажмите КНОПКУ ПЕРЕЗАГРУЗКИ КАССЕТЫ (# 8), чтобы перемотать ленту для поиска вашей записи, а затем нажмите КНОПКУ ВОСПРОИЗВЕДЕНИЯ КАССЕТЫ (# 9), чтобы прослушать.
АВТОМАТИЧЕСКИЙ ОСТАНОВ

Для защиты кассетных лент и предотвращения ненужного износа прижимного ролика кассетного механизма данное устройство оборудовано системой автоматической остановки. Когда кассета
заканчивается во время воспроизведения, КНОПКА ВОСПРОИЗВЕДЕНИЯ КАССЕТЫ (# 9) автоматически отпускается, чтобы остановить движение кассеты.

В РАБОТЕ ДОПОЛНИТЕЛЬНО

В данном устройстве имеется разъем AUX IN (# 12) для подключения внешних аудиоустройств, таких как MP3-плееры, CD-плееры, смартфоны и iPod (кроме iPod shuffle 3-го поколения), для прослушивания внешнего источника через динамики этой системы.

  1. Вам понадобится аудиокабель (не входит в комплект) с одним стерео штекером 3,5 мм на каждом конце кабеля.
  2. Подключите один конец кабеля к разъему AUX IN (# 12), расположенному в верхней части устройства, а другой конец кабеля - к разъему линейного выхода или разъему для наушников внешнего аудиоустройства.
  3. Включите внешнее аудиоустройство.
  4. Включите устройство, установив ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ (# 2) в положение AUX, включится ИНДИКАТОР ПИТАНИЯ (# 11).
  5. Уровень громкости теперь можно регулировать с помощью РЕГУЛЯТОРА ГРОМКОСТИ (# 1) устройства.Выполните все остальные функции на дополнительном устройстве как обычно.
  6. Установите ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ (# 29) в положение OFF / TAPE, чтобы выключить устройство.
Примечания:
  • Если вы подключили линейный выход к внешнему устройству, вам нужно только отрегулировать громкость этой системы. Если вы подключили разъем для наушников внешнего устройства, вам может потребоваться отрегулировать как регулятор громкости вашего внешнего устройства, так и регулятор громкости этой системы, чтобы найти наиболее желаемую настройку громкости.
  • По окончании прослушивания отсоедините аудиокабель от AUX IN JACK (# 25). Не забудьте выключить питание и на внешнем устройстве.
ИСПОЛЬЗОВАНИЕ НАУШНИКОВ (НЕ ВКЛЮЧЕНЫ)

Вставив штекер наушников в РАЗЪЕМ ДЛЯ НАУШНИКОВ (# 3), вы сможете слушать музыку с компакт-диска, радио или кассеты наедине. При использовании наушников встроенные динамики будут отключены.

ВНИМАНИЕ:
  • Избегайте чрезмерной громкости в течение длительного времени при использовании наушников.Продолжительное использование на высоких уровнях громкости может ухудшить ваш слух.
  • Поддерживайте приемлемый уровень громкости, даже если ваша гарнитура предназначена для использования на открытом воздухе и позволяет слышать внешние звуки. Учтите, что слишком высокая громкость может блокировать посторонние звуки.
УХОД И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
  1. Не подвергайте устройство чрезмерным усилиям, ударам, пыли или экстремальным температурам.
  2. Не трогайте внутренние компоненты устройства.
  3. Очищайте устройство сухой тканью.Ни в коем случае нельзя использовать растворитель или моющее средство.
  4. Не оставляйте устройство под прямыми солнечными лучами или в жарких, влажных или пыльных местах.
  5. Держите устройство вдали от нагревательных приборов и источников электрического шума, таких как люминесцентные лампы или двигатели.
О КАССЕТНЫХ ЛЕНТАХ

Каждый раз, когда вы записываете на кассету, любой ранее записанный материал стирается по мере записи нового материала. Чтобы предотвратить случайное стирание материала, который вы хотите сохранить, чистые кассеты оснащены язычками для предотвращения стирания на каждой стороне ленты.Если язычок предотвращения стирания для стороны A удален, вы не сможете случайно записать на стороне A. Клавишу записи нельзя будет нажимать, если язычок предотвращения стирания на кассете был удален. Чтобы предотвратить случайное стирание на стороне A кассеты, используйте небольшую отвертку или аналогичный инструмент, чтобы отломать язычок защиты от стирания для стороны A. Это предотвращает блокировку формы ключа записи.

Если позже вы захотите записать на стороне A кассеты, закройте отверстие для язычка куском целлофановой ленты.Это позволит записи снова работать.

CASSETTE CARE
Две распространенные причины неисправностей, возникающие при использовании кассет:

  1. Застревание ленты - приводит к неравномерной скорости воспроизведения и
  2. Запутывание ленты - где лента наматывается на жизненно важные части механизма. Чтобы снизить вероятность возникновения этих проблем, следует соблюдать следующие меры предосторожности:
наблюдается:
  • Убедитесь, что через центральное окно кассеты не видно свободных слоев ленты (см.Рис.1) . Перед тем, как вставить кассету в машину, удалите отслоившиеся слои с помощью карандаша или шариковой ручки с шестигранным стержнем. (см. Рис. 2)

    Рис.
  • Если при выполнении показанной операции (см. Рис. 2) кассета кажется натянутой, это может означать, что лента застряла из-за выступов, образовавшихся при намотке ленты (видимых через центральное окно). В большинстве случаев они могут быть удалены путем быстрой перемотки кассеты с одного конца на другой и обратно.
  • Используйте клейкую ленту только известных производителей. Избегайте использования кассет C-120. Кроме того, не подвергайте кассеты воздействию прямых солнечных лучей, пыли или масла, а также не касайтесь поверхностей ленты.
ОЧИСТКА ГОЛОВКИ

Ленточные головки, прижимной ролик и шпиль требуют периодической очистки. Это удаляет частицы покрытия из оксида металла, которые стираются с ленты, накапливаются на этих деталях и ухудшают рабочие характеристики. Выключите питание, нажмите КНОПКУ СТОП / ИЗВЛЕЧЕНИЕ КАССЕТЫ (# 6), чтобы открыть дверцу кассеты, и нажмите КНОПКУ ВОСПРОИЗВЕДЕНИЯ КАССЕТЫ (# 9).Очистите магнитные головки, прижимной ролик и ведущий вал мягкой тканью или ватным диском, смоченным изопропиловым спиртом или специальным очистителем для магнитных головок.

  1. Избегайте эксплуатации устройства под прямыми солнечными лучами или в жарких, влажных или пыльных местах.
  2. Держите устройство вдали от нагревательных приборов и источников электрического шума, таких как люминесцентные лампы или двигатели.
  3. Для большей четкости изображения не используйте устройство под прямыми солнечными лучами или при сильном освещении в помещении.
  4. В случае неисправности немедленно отключите прибор от электрической розетки.
РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

Если у вас возникли трудности при использовании радиочасов, проверьте следующее или позвоните по номеру 1-800-777-5331 для обслуживания клиентов и поддержки

Признак
Возможная причина
Решение
Шум или звук искажены на AM или FM
вещании
- Станция неправильно настроена на AM или FM. - Внутренние антенны расположены неправильно - Перенастройте радиостанцию ​​AM или FM.
- Переставьте устройство, пока не добьетесь наилучшего приема.
AM или FM без звука - Агрегат не находится в функциональном режиме «РАДИО».
- Установлен минимальный объем
- Установите ПЕРЕКЛЮЧАТЕЛЬ ФУНКЦИЙ в положение «AM» или «FM».
- Увеличить громкость.
Кассетный плеер нет
звук
- Устройство не в функциональном режиме TAPE
- Минимальный объем
- Сдвиньте переключатель функций на ЛЕНТУ
- Увеличьте громкость
Звук искажен Загрязненная головка ленты Очистите головку
Разная скорость - Лента старая или изношенная
- Грязный ролик и шпиль
- Заменить ленту
- Очистить ролик и шпиль
Кассетный рекордер
не будет записывать
Вкладка предупреждения удалена Отверстие в крышке с лентой
Искаженный звук при воспроизведении
Неисправная лента или грязная головка ленты Замените ленту или очистите головку ленты
Звук появляется
искажен при высоком уровне
громкость
Регулятор громкости установлен на максимум. Установите регулятор громкости на более низкий комфортный уровень
.
СПЕЦИФИКАЦИЯ

Источники питания: 120 В ~, 60 Гц, 15 Вт или 9 В постоянного тока (6 x 1,5 В, размер «C», батареи UM-2) Диапазон частот: AM 530 - 1710 кГц
FM 87,5 - 108 МГц

В Spectra экологическая и социальная ответственность являются ключевыми ценностями нашего бизнеса. Мы нацелены на постоянную реализацию ответственных инициатив с целью сохранения и поддержания окружающей среды за счет ответственной утилизации.
Посетите нас по адресу http://www.spectraintl.com/green.htm, чтобы получить дополнительную информацию об экологических инициативах Spectra или найти переработчика в вашем районе.

ОГРАНИЧЕННАЯ ГАРАНТИЯ И ОБСЛУЖИВАНИЕ НА 90 ДНЕЙ ДЕЙСТВУЮТ ТОЛЬКО В США

SPECTRA MERCHANDISING INTERNATIONAL, INC. Гарантирует, что это устройство не будет иметь дефектных материалов или заводского изготовления в течение 90 дней с даты первоначальной покупки покупателем и при условии, что продукт используется в США. Данная гарантия не подлежит переуступке или передаче другим лицам.Нашим обязательством по данной гарантии является ремонт или замена неисправного устройства или любой его части, за исключением аккумуляторов, при возврате в сервисный отдел SPECTRA с приложением доказательства даты первоначальной покупки потребителем, например, дубликата копии квитанция продажи. Вы должны оплатить все транспортные расходы, необходимые для отправки продукта в SPECTRA для гарантийного обслуживания
. Если продукт отремонтирован или заменен по гарантии, расходы по возврату будут оплачены SPECTRA. Нет никаких других явных гарантий, кроме тех, которые указаны в данном документе.Настоящая гарантия действительна только в соответствии с условиями, изложенными ниже:

  1. Гарантия распространяется только на продукт SPECTRA, пока:
    a. Он остается у первоначального покупателя, и ему предъявляются доказательства покупки.
    г. Он не подвергался несчастным случаям, неправильному использованию, злоупотреблениям, ненадлежащему обслуживанию, использованию, выходящему за рамки описаний и предупреждений, приведенных в руководстве пользователя, или модификациям, не одобренным SPECTRA.
    г. Претензии предъявляются в течение гарантийного срока.
  2. Настоящая гарантия не распространяется на повреждения или отказ оборудования, вызванные несоответствием электропроводки электрическим нормам или спецификациям руководства пользователя SPECTRA, а также неспособность
    обеспечить разумный уход и необходимое обслуживание, как указано в руководстве пользователя.
  3. Гарантия на все продукты SPECTRA распространяется только на использование в жилых помещениях и аннулируется, если продукты используются в нежилых помещениях или устанавливаются за пределами США.

Эта гарантия дает вам определенные юридические права, и вы также можете иметь другие права, которые варьируются от штата к штату.ДЛЯ ПОЛУЧЕНИЯ ОБСЛУЖИВАНИЯ извлеките все батареи (если есть), аккуратно упакуйте устройство и отправьте его с предоплатой доставки в SPECTRA по адресу, указанному ниже. ЕСЛИ УСТРОЙСТВО ВОЗВРАЩАЕТСЯ В ТЕЧЕНИЕ ГАРАНТИЙНОГО СРОКА, указанного выше, приложите документ, подтверждающий покупку (датированный кассовый чек), чтобы мы могли установить ваше право на гарантийное обслуживание и бесплатный ремонт устройства. Также включите примечание с описанием, объясняющее, почему устройство неисправно. Представителю службы поддержки клиентов может потребоваться связаться с вами по поводу статуса вашего ремонта, поэтому, пожалуйста, укажите свое имя, адрес, номер телефона и адрес электронной почты, чтобы ускорить процесс.ЕСЛИ УСТРОЙСТВО ПРЕВЫШАЕТ ГАРАНТИЙНЫЙ СРОК, пожалуйста, приложите чек на 30 долларов США для покрытия расходов на ремонт, обработку и возврат почтовых отправлений. Все негарантийные возвраты должны быть отправлены с предоплатой. Рекомендуется сначала связаться со SPECTRA по телефону 1-800-777-5331 или по электронной почте на [адрес электронной почты защищен] для получения обновленной информации об устройстве, требующем обслуживания. В некоторых случаях выпуск вашей модели может быть прекращен, и SPECTRA оставляет за собой право предлагать альтернативные варианты ремонта или замены. SPECTRA MERCHANDISING INTERNATIONAL, INC.4230 North Normandy Avenue, Чикаго, IL60634, США. 1-800-777-5331 Чтобы зарегистрировать продукт, перейдите по ссылке на веб-сайте ниже, чтобы ввести свою информацию.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
