Как работает концевик двери: Как работает концевик двери

Содержание

Что такое концевик, где он находится, расположение концевиков на разных автомобилях

Современные автомобили, в плане внешнего вида и функциональности, немного отличаются от транспортных средств старого образца. Такие машины превратились в настоящие компьютеры, но есть устройства и детали, которые остались обязательными, как для старых, так и для новых машин. Речь идёт об основных деталях, дополнительных индикаторах температуры и света, а ещё концевиках. Что такое концевик и где он находится в машинах разного поколения сейчас можно будет разобраться.

Концевики и их назначение, где расположены в разных автомобилях

Содержание

1 Концевики и их назначение, где расположены в разных автомобилях
2 Концевики – что кроется за этим названием
3 Плюсовые и минусовые концевики – в чем их разница
4 Почему подключение сигнализации к концевикам – это важный процесс
5 Как найти концевики быстро и без особых проблем

Людям, которым пришлось столкнуться с процессом самостоятельной установки сигнализации на машину, точно пришлось сталкиваться со словом концевик. В инструкции сказано, что к нему необходимо подключить определённые провода. Эта деталь присутствует абсолютно на каждом автомобиле старого или нового образца, на дверях и капоте гранта, нивы, калины, машины шкода, логан, шевроле, ланос, октавия, спринтер и других транспортных средствах. Принцип работы концевиков очень прост, да и сами устройства имеют довольно маленькие размеры, стоят недорого, а подключить их очень легко. Они необходимы для того, чтобы корректно можно было открыть двери, капот, воспользоваться освещением и для других целей, которые предполагают процесс включения или отключения функций.

Концевики – что кроется за этим названием

Когда в машине открываются дверь или капот, устанавливается сигнализация, производится замена мелких деталей, все обязательно вспоминают о концевиках. Для владельцев машин нива, логан, шевроле, ланос, логан, калина или других они выглядят по-разному. Могут концевики выглядеть как обычные переключатели, которые расположены на двери, багажнике и в других необходимых точках, а могут скрываться внутри двери – такой тип расположения применяется для машин калина, ведь там концевики находятся в замках двери. Такое расположение менее удобное, чем внешнее, но и является более надёжным. Концевики – это маленькие системы, которые играют роль выключателей и без них практически обойтись невозможно.

Под словом «концевик» водитель автомобиля должен понимать следующее:

микросистема, которая помогает установить надлежащие управление конкретными механизмами машины;

маленькие выключатели, функцией которых является передача сигнала по проводам к главной системе управления, чтобы произвести конкретное действие;
устройства, которые работают как замыкающие о отмыкающие кнопки.

Концевики бывают плюсовые и минусовые. Минусовые встречаются намного чаще и располагаются в таких автомобилях, как нива, шевроле, ланос, логан, спринтер. В волгах и фордах, машинах бмв тур можно встретить плюсовые концевики. Принцип работы у всех этих устройств одинаковый, но особенности установки, как и у разных типов сигнализации отличаются.

Плюсовые и минусовые концевики – в чем их разница

Концевики разного типа мало-чем отличаются друг от друга, но делятся между собой на плюсовые и минусовые. Плюсовые концевики можно встретить достаточно редко, но определить их наличие в машине можно просто. Для поиска плюсовых концевиков в автомобилях нива, ланос, шевроле, логан, шкода тур и других понадобится произвести действия следующего характера:

взять вольтметр и подключить устройство к необходимому проводу;
открыть дверь автомобиля и посмотреть на показатели устройства;
если дверь открылась и при этом показатели равны +12 Вольт плюсовой концевик найден.

Минусовые концевики, герконовые или другие, присутствуют практически во всех машинах и их достаточно много. Такой концевик при открытии двери замыкается на массу. Обнаружить концевики любого типа можно при помощи вольтметра. Во время установки и подключения сигнализации это устройство будет крайне необходимо.

Произвести замену концевика нивы, гранта, калины, шевроле, октавияи других автомобилей всегда можно самостоятельно. Концевики можно купить в любом автосалоне и даже на рынке. Процесс довольно простой или подключение новых концевиков к проводам производится быстро.

Почему подключение сигнализации к концевикам – это важный процесс

Каждая автомобильная сигнализация, в какой бы машине она не была установлена, является важным элементом, который обеспечивает безопасность транспортного средства. Для нивы, гранта, калины, шкода, шевроле, ланос, октавия тур, логан и других схема подключения является практически одинаковой. Многие в процесс подключения сигнализации никак не могут вписать концевики, но именно подключение к ним играет очень важную роль.

Если правильно подключить провода сигнализации к концевикам, то владельцу транспортного средства нива, калина, шкода, логан, шевроле, ланос, октавия или других машин удастся достичь следующего эффекта:

системой сигнализации будут блокироваться концевики двери, капота и других систем более надёжно, чем без неё;
установка сигнализации на концевики нивы, калины или других машин будут максимально препятствовать постороннему проникновению во внутрь салона;
такая система будет оповещать владельца транспортного средства о том, что он забыл открытой дверь или багажник, не выключил свет или систему обогрева.

У концевиков разных автомобилей своя специфика подключения к центральному блоку. Есть варианты, когда всех концевики объединены в целостную систему, а бывают случаи, которые предполагают что к каждому концевику должен вести отдельный провод. В зависимости от такой особенности будет зависеть уровень сложности подключения сигнализации. Если система работает по одному проводу – в неё можно просто врезаться, а когда каждый концевик имеет свой отдельный провод – нужно произвести отдельное подключение сигнализации к каждому из них.

Как найти концевики быстро и без особых проблем

Многие не совсем знают где находятся концевики в автомобилях калина, нива или других машинах. Но когда приходится устанавливать сигнализацию, их поиски занимают достаточно много времени. Для того чтобы не тратить лишнего временного ресурса на обследование салона собственного автомобиля необходимо воспользоваться следующими подсказками:

найти документацию на автомобиль и посмотреть схему расположения разных систем, приборов, концевиков и проводов, которые к ним ведут;
посмотреть инструкцию с сигнализации – часто именно там можно найти место расположения таких точек для подключения, как концевики;
поискать схему расположения для нивы, калины или других моделей транспортных средств в интернете;
поискать эти точки в салоне авто, используя вольтметр.

Эти способы помогут автолюбителю найти абсолютно все концевики, если нужно подключить сигнализацию или заменить эти переключатели на устройства нового образца. Концевики предназначены для того, чтобы водителю было легче обходиться с разными системами автомобиля, и неважно будут это авто отечественного производства – нива, калина или иностранные модели, всё будет максимально комфортно.

Концевики имеют очень маленькие размеры, устанавливаются во многих местах автомобиля, являются исполнителями конкретных функций. Эти устройства предназначены для комфортного доступа к функциональному ряду определённых систем автомобиля и упрощают процесс подключения сигнализации. Каждый концевик отвечает за работу своей зоны, но они могут быть подключены к одному проводу. Подключение к разным проводам не менее распространено. Минусовые и плюсовые концевики встречаются как в иностранных, так и в отечественных автомобилях –салоны нивы, калины и внешнее пространство авто. Купить их несложно, заменить можно самостоятельно, подключить к ним дополнительные провода каждый автомобилист сумеет самостоятельно.

Узнаем где находятся концевики дверей? Подключение концевиков дверей

Если говорить простым языком, то концевик двери – это кнопка, при давлении на которую движущегося предмета происходит действие, целиком и полностью зависящее от исполнительного механизма. Его можно встретить во многих местах, в том числе и в автомобиле. Применение их безгранично и необходимо для большого количества устройств.

Функция концевиков

Действие этой кнопки заключается в том, что при открытых дверях на панели горит специальный символ. В том случае, если при постановке на сигнализацию дверь не закрыта либо закрыта не полностью, то есть кнопка-концевик разомкнута, то “сигналка” обязательно известит вас об этом.

В некоторых моделях автомашин в случае нахождения в замке зажигания ключей при открытой водительской двери невозможно опустить на ней собачку блокировки дверей, а автоматика сразу же поднимет все блокираторы. Это поможет избежать такой распространённой ситуации, как случайное захлопывание ключей в замке. Концевые выключатели работают как на размыкание, так и на смыкание.

Если отключить концевики, то перестанет работать индикация открытой двери. Тогда могут возникнуть проблемы с сигнализацией. Кроме того, бывают ситуации, когда необходим свет в багажнике или салоне.

Как найти концевики дверей?

Если вы не знаете, где находится концевик двери, то начинать их поиск следует изготовленной контролькой либо “цешкой”. С концевиков дверей снимают сигналы – принцип кнопки. Делается это в целях защиты автосигнализации по периметру автомобиля. При открытой двери концевик не зажат, свободен, а на его проводе висит плюс или минус. Но бывает это крайне редко.

Прежде всего, необходимо найти провод, полярность которого меняется и появляется либо плюс, либо минус при закрытии или открытии двери.

В большинстве современных автомобилей имеется соответствующая лампа на щитке приборов, которая загорается, когда открывается дверь. За корпус автомобиля нужно зацепить крокодильчики контрольки, а жалом необходимо протыкать провода и наблюдать за тем, что показывает контрольная лампа. Главное здесь – оставить только одну дверь открытой.

Как только лампа контрольки загорится зелёным, нужно нажать на концевик незакрытой двери или вовсе закрыть её. Если лампа погасла либо зажглась красным, то мы нашли нужный провод.

Для того чтобы убедиться в том, что все двери связаны в один провод, необходимо, оставив контрольку на этом проводе, поочерёдно открыть все двери. Если лампа контрольки не реагирует на прозвонку остальных дверей, то это свидетельствует о том, что в данном автомобиле все концевики дверей не связаны, и необходимо таким же методом найти оставшиеся от каждой двери отдельные провода. Как правило, несвязанными между собой являются концевик водительской двери и пассажирской.

Устранение неполадок, которые возникают с дверными концевиками

Нередки случаи, когда не работает концевик двери.Тому может быть масса причин, в том числе запыление, засорение и грязь, окисление, или из-за попадания влаги внутрь в холодное время года он попросту замёрз.

Вина в этом случае лежит только на владельце автомобиля, который из-за невнимательности вовремя не смог заметить нерабочие концевики дверей.Ведь контроль за их работой в каждой машине весьма нагляден и не заметить нерабочее состояние трудно.

Но решение этой проблемы сегодня довольно простое – герметичный пыльник, который полностью закрывает кнопку и не допускает в этот механизм пыль, грязь и влагу.

Перед тем как начать устанавливать пыльник, нужно на его изнанке проколоть крестообразную насечку в месте крепления концевика. После этого нужно установить саморез в отверстие кнопки, затем надеть пыльник и ввести отвёртку через прокол, на кузове закрепить. Этот способ удивляет своей надёжностью, простотой и доступностью.

Как установить сигнализацию?

Подключение концевиков дверей к сигнализации – процедура не слишком сложная. Когда открывается дверь, концевик замыкает чёрно-белый провод на массу, а её наличие на этом проводе является сигналом открытия двери. В основном количестве сигнализаций такой вход имеется и обозначен как «отрицательный триггер дверей».

Но если ваша зубилка оснащена иммобилизатором АПС-4 и впрысковым двигателем, то вышеописанной процедуры будет недостаточно. Помимо этого, вам нужно будет ставить автомобиль под охрану после погашения «вежливой подсветки» плафона салона или в сигнализации, включать функцию (в том случае, если она имеется) «задержки постановки на сигнализацию». Все описанные способы вполне приемлемы для использования.

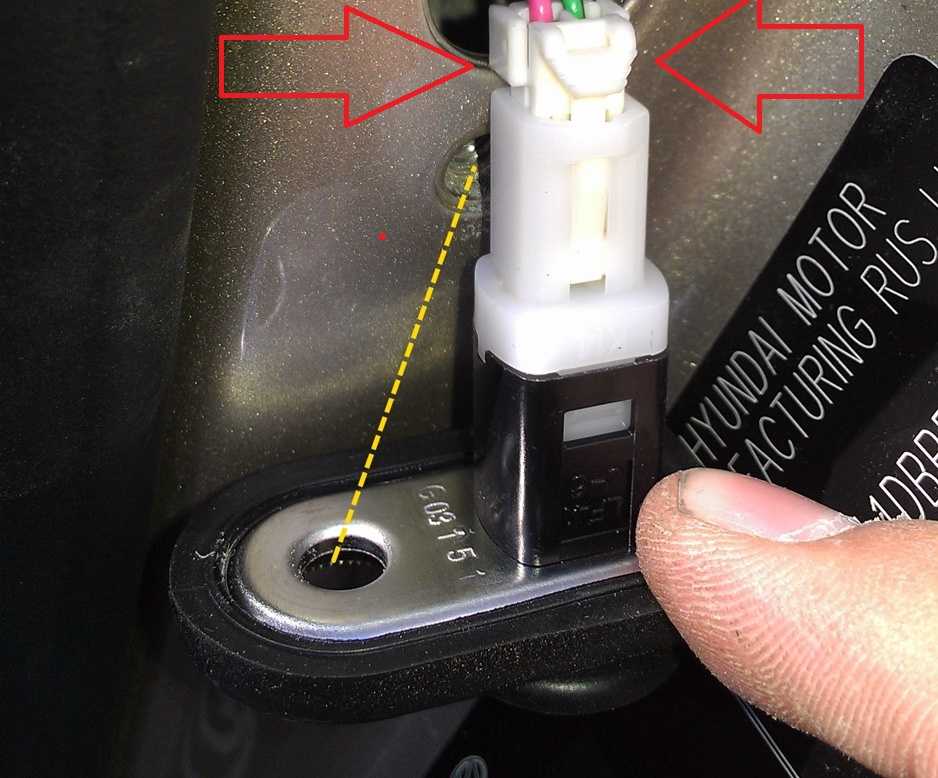

Концевики дверей ВАЗ 2110

Первым признаком неработающих концевиков двери является тот факт, что свет не загорается при открытии двери, а также не становится на охрану сигнализация. Эта проблема наиболее типична для ВАЗа десятого поколения.

Концевики дверей ВАЗ 2110 выходят из строя практически каждые три года. Во избежание таких проблем необходимо ежегодно зачищать данные детали наждачной бумагой. Кроме того, для долговечности (против окисления) можно обработать их ВД-40, а также установить пыльники.

Проблемы с концевиками

Наиболее частой проблемой, с которой могут столкнуться концевики дверей – это неправильная регулировка. Причиной такой поломки может быть неоправданно высокая установка или слишком малый ход данной детали. При ложном срабатывании сигнализации проявляются естественные температурные деформации багажника или крышки капота. А в случае малого хода концевика в зазор между контактами может попадать грязь и влага, что также провоцирует ложные срабатывания сигнализации.

Ещё одной проблемой может стать неверно выбранное место для установки этих деталей.

Также концевики дверей могут быстро покрываться коррозией и окисляться. Через нить лампочки салона на контакт концевика подаётся плюс либо сигнализация во избежание ложных срабатываний подтягивает вход к плюсовому потенциалу. В таком случае при попадании конденсата на контакты возникает утечка электрического тока слабой степени, которой не будет достаточно для срабатывания сигнализации или зажигания лампы салона. А вот для такой электрохимической реакции, как окисление-разложение, металла хватит. Некоторое время спустя такой концевик не будет срабатывать.

Как работает дверной датчик?

Как работает дверной датчик? перейти к основному содержанию Ищи:

Автор Кэти Хабас

Штатный писатель, охрана и безопасность

07 июня 2022 г.

Дверные датчики являются важным компонентом вашей домашней системы безопасности: они сообщают вам, когда кто-то входит в ваш дом. Эти устройства состоят из двух частей, которые образуют цепь, если их держать параллельно друг другу. Когда кто-то открывает дверь, две части разъединяются и разрывают цепь, в результате чего панель управления подает сигнал тревоги.

Поскольку дверные датчики просты в установке, эти полезные гаджеты воспринимаются как нечто само собой разумеющееся. Но чем больше вы знаете, как работает ваша домашняя система безопасности, тем лучше вы сможете ее использовать и обслуживать.

Защитите свою собственность

Подпишитесь на нашу еженедельную рассылку, чтобы получать последние предложения, советы по безопасности дома и подробные обзоры.

Регистрируясь, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности.

Внутреннее устройство дверного датчика

Несмотря на то, что существует несколько различных типов и стилей датчиков дверной сигнализации, в большинстве из них используется геркон и магнит для определения того, открыта или закрыта дверь.

Герконы используются в бесчисленном количестве устройств, от дверных звонков до ноутбуков, и зависят от набора электрических разъемов. Переключатель замкнут, когда две части находятся близко друг к другу, и через них может протекать электрический ток. Когда переключатель размыкается, две части разделяются, что приводит к прекращению электрического тока и отключению цепи.

Когда вы добавите дверной датчик в свою домашнюю систему безопасности, устройство будет поставляться с обеими частями: герконом и магнитом. Одна часть прикрепляется к дверной раме, а другая прикрепляется параллельно первой части к самой двери. Две части создают замкнутый контур, когда дверь закрыта. Когда дверь открывается, магнит и переключатель расходятся, разрывая цепь. При разрыве цепи датчик подает сигнал на центральный пульт управления.

Типы дверных датчиков

Дверной датчик SimpliSafe. Изображение: Кэти Макинтайр, SafeWise

Традиционный дверной датчик

Видимый на двери и дверной раме
Продается всеми поставщиками домашней безопасности
Стоимость в среднем $27,50
Устанавливается с помощью клея
Только для использования внутри помещений
Доступны как отдельные продукты (см. Лучшие датчики для дверей и окон)

Встраиваемый дверной датчик Frontpoint.

Изображение: Кэти Хабас, SafeWise

Встраиваемый дверной датчик

Скрытый внутри двери и дверной коробки
Продается меньшим количеством брендов, включая Vivint, Frontpoint, Abode и Brinks Home
Стоимость в среднем $35,50
Устанавливается с помощью дрели

Кольцевой наружный датчик. Изображение: Кольцо

Наружный датчик двери

Видно на двери и дверной раме
Продается меньшим количеством брендов, включая Ring Alarm и Link Interactive.
Стоимость в среднем $60,50
Устанавливается с помощью клея или винтов
Погодостойкий для защиты навесов, ворот бассейнов и наружных шкафов

Передний датчик наклона гаража. Изображение: Кэти Хабас, SafeWise

Датчик наклона гаража

Виден на воротах гаража и дверной раме
Продается меньшим количеством брендов, включая Vivint, Frontpoint, ADT, Ring Alarm, Brinks Home и Link Interactive.
Средняя стоимость $33,00
Устанавливается с помощью клея или винтов
Термостойкий для гаражных ворот

Установка дверных датчиков

Дверные датчики просты в установке. Используя прочный клей, прикрепите одну часть датчика к двери, а другую к раме.

Две части должны располагаться непосредственно рядом друг с другом с небольшим расстоянием между ними. Если они находятся слишком далеко или не параллельны друг другу, части не могут взаимодействовать, а геркон и магнит не образуют цепи.

Встраиваемые дверные датчики немного сложнее в установке, так как вам понадобится большое сверло, чтобы сделать отверстия для датчиков. Держите дрель ровно и прямо, насколько это возможно, и работайте медленно.

Использование и техническое обслуживание датчика двери

В зависимости от системы безопасности вы можете настроить тип оповещения, которое вы получаете при открытии двери. Вы можете выбрать звуковой сигнал, который будет звучать при открытии двери. Или вы можете предпочесть, чтобы сигнализация срабатывала бесшумно, предупреждая вашу охранную компанию и уведомляя вас о возможном нарушении.

Ни один дверной датчик не вечен. Датчик может быть поврежден, переключатель может изнашиваться, а в беспроводных датчиках могут разрядиться батареи. Если дверной датчик вызывает ложные срабатывания или работает со сбоями, обязательно позвоните в вашу охранную компанию, чтобы немедленно заменить его.

В чем разница между датчиком двери и датчиком окна?

Датчики окон и дверей называются датчиками входа или контактными датчиками. Они работают одинаково и обычно взаимозаменяемы. Оконные датчики могут быть тоньше или поставляться с удлиненным магнитом, так что вы можете получить немного ветерка, не жертвуя безопасностью. Узнайте больше о том, как работают оконные датчики.

Связанные страницы по SafeWise

5 неожиданных способов использования контактных датчиков
Sabre и датчики окон/дверей iSmart Alarm
Как работает детектор разбития стекла?
Сколько стоит система безопасности?

Сравните лучшие системы домашней безопасности

79999999999999999999999999999999999999999999999999909н 010101899999999999999999999999999999999999999.
Марка	Лучшее для	Стоимость в месяц 909151 Начальная цена оборудования0003	Требуется контракт на	Совместимость с интеллектуальным домом	УЧИТАТЬ БОЛЬШЕ	Читать обзор
.
.	$ 599,00	no *	Amazon, Google, Z-Wave	View Packages	Прочтите обзор
Recement Review
.0151	$17,99/мес.	$ 245,00	NO	Amazon, Google	View Packages	RED
FREDPAINT
FREDPAINT
.	$ 129,00	NO †	Amazon, Google, Z-Wave	View Packages	Recement Review
. Обзор
. 0148 $28,99/мес.	$ 0,00	Да,	Amazon, Google, Z-Wave	View Packages	Read Review
Прочтите обзор
.	Требуется цитата	№	Amazon, Google	Посмотреть пакеты	Прочитать отзыв

Информация актуальна на дату публикации. Предложения и доступность могут различаться в зависимости от местоположения и могут быть изменены.
Полное заявление об ограничении ответственности ADT

Автор:

Кэти Хабас

Обладая более чем семилетним опытом написания контента, Кэти умеет распутывать сложную информацию. Ее природное любопытство и способность к сопереживанию помогают Кэти давать проницательные и дружеские советы. Она верит в расширение прав и возможностей читателей, которые могут быть не уверены в покупке, проекте или теме. Кэти получила степень бакалавра гуманитарных наук по английскому языку в Юго-восточном университете Индианы и начала свою профессиональную писательскую карьеру сразу после окончания учебы. Она участвовала в таких сайтах, как Safety.com, Reviews.com, Hunker и Thumbtack. Гордость и радость Кэти — ее «Чако» из племени Аппалуза. Она также любит вязать крючком во время просмотра специальных комедий на Netflix.

Подробнее

Последние статьи

29.11.2022

Лучшие системы домашней сигнализации в Великобритании

Найдите подходящую систему сигнализации для защиты вашего дома в Великобритании. SafeWise рекомендует системы безопасности для…

О нас
Контакты
Пресса
Блог
Предложения

Домашняя безопасность
Интернет-безопасность
Домашняя безопасность
Семейная безопасность
Безопасность пожилых людей

Автомобильная безопасность
Умный дом
Аварийная подготовка
Безопасность домашних животных
Личная безопасность

Берегите себя!

Подпишитесь на SafeWise, чтобы получать новости о безопасности, выпусках продуктов и предложениях!

Регистрируясь, вы соглашаетесь с нашими Условиями использования и Политикой конфиденциальности | Настройки файлов cookie

Вернуться к началу

Проводка дверных контактных выключателей — Infinitybox

28 мая 2019 г.

//in Проводка /от admin

В большинстве случаев вы хотите, чтобы эти огни включались, когда вы открываете дверь своего автомобиля. Мы покажем вам лучший способ подключения дверных контактных выключателей и подключения выходов POWERCELL к плафонам и внутреннему освещению.

Изображение дверного штырькового выключателя

Каждая дверь в вашем автомобиле оснащена штыревым выключателем. Иногда их называют выключателями дверных косяков. Это очень простые устройства. У них один терминал. Первоначально эта клемма была подключена к заземлению цепи купольного освещения. Резьбовая металлическая часть переключателя, подключенного к вашим автомобилям, заземляется через металлическую часть дверного косяка. Эти переключатели работают в обратном направлении от большинства людей. Когда дверь автомобиля открыта, контакт на выключателе замыкается на массу. Если вы думаете об этом, это то, что вы хотите. Вы хотите, чтобы цепь замыкалась, когда дверь открыта. В исходной проводке на большинстве автомобилей питание от батареи подавалось на одну сторону плафона. Другая сторона фонаря была подключена к земле через дверной контактный выключатель. Когда вы открыли дверь, выключатель замкнулся. Это замкнуло цепь на землю, и загорелся купольный свет.

Входы Infinitybox MASTERCELL работают одинаково. Они активируются, когда они подключены к земле через переключатель. Вы можете узнать больше о том, как работают входы MASTERCELL, нажав на эту ссылку.

Мы не выделяем выход POWERCELL для плафонов или внутреннего освещения. Для этого вы можете использовать любой из выходов OPEN, которые перечислены в вашем листе конфигурации. Просто выберите ОТКРЫТЫЙ выход на POWERCELL и подключите его к одной стороне цепи купольного освещения. Эта ссылка даст вам больше информации об использовании выходов OPEN. Подключите другую сторону цепи купольного освещения к земле. Проверьте свой лист конфигурации и получите вход MASTERCELL, который соответствует выбранному вами выходу OPEN POWERCELL. Этот вход будет подключаться к дверным контактным выключателям.

В большинстве случаев вам нужно, чтобы ваши плафоны включались, если какая-либо из дверей вашего автомобиля открыта. То же самое, если у вас 2-х или 4-х дверный автомобиль. Для этого вам нужно параллельно подключить штыревые выключатели в каждой из ваших дверей. Вы собираетесь взять свой вход MASTERCELL и подключить его к каждой из клемм на дверных контактных выключателях. Вы можете соединить входной провод на MASTERCELL и провести отдельные провода к каждому переключателю. Вы также можете последовательно подключить один переключатель к другому в автомобиле. На этой схеме показано, как подключить вход MASTERCELL для купольных светильников к дверным контактным выключателям.

Изображение электрической схемы Infinitybox, показывающей, как подключить дверные контактные выключатели.

Если вы откроете одну из ваших дверей, дверной контактный выключатель заземлит вход MASTERCELL. MASTERCELL отправит команду на POWERCELL, чтобы включить выход для купольного освещения. Если вы откроете вторую дверь, вход все равно будет заземлен, потому что выключатели подключены параллельно. Подсветка купола не погаснет, пока вы не закроете все открытые двери.
