Тормозная система ГАЗ-3309 (дизель): схема, устройство и особенности

Тормозная система ГАЗ-3309 (дизель), схема которой приведена ниже, отличается простотой и надежностью. Она обеспечивает своевременное торможение грузовика, имеющего высокие показатели проходимости и весьма приличную грузоподъемность. Расстановка ведущих колес по формуле 4х2 рассчитана преимущественно на твердое покрытие, хотя и по бездорожью позволяет перемещаться вполне уверенно. Следовательно, тормоза должны хорошо работать в любых условиях.

Схема тормозной системы ГАЗ-3309 (дизель) с воздухоосушителем

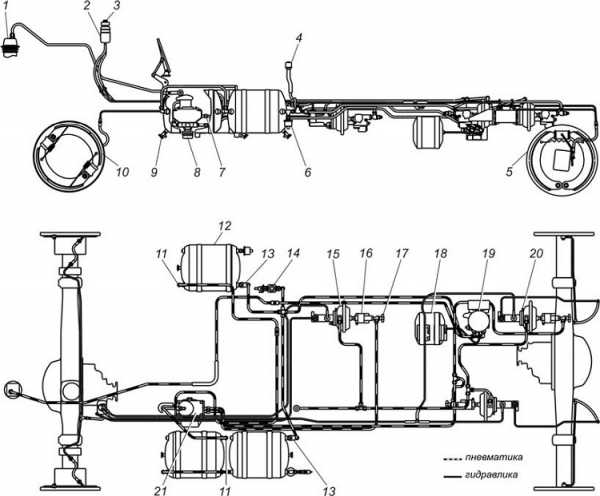

Сама схема представлена на фото ниже.

  1. Компрессорная установка.
  2. Резервуар ГЦ.
  3. Аварийный датчик.
  4. Фильтр.
  5. Тормозная конструкция заднего колеса.
  6. Датчик.
  7. Выключатель пневмосигнала.
  8. Глушитель.
  9. Сливной кран.
  10. Тормозное устройство фронтальных колес.
  11. Индикатор критического давления.
  12. Резервуар воздушный.
  13. Клапан обратного типа.
  14. Защитный одинарный клапан.
  15. Пневмоусилитель.
  16. Модулятор.
  17. Контрольный клапан.
  18. Атмосферный баллон.
  19. Сушитель воздуха.
  20. Датчик поршня.
  21. Тормозной кран с двумя секциями.

Общее описание

При проектировке грузовика, который создавался практически с нуля, было принято решение разработать кардинально новую схему тормозной системы. Дизель ГАЗ-3309 оснастили конструкцией, которая не зависела от предшествующих модификаций. Составляющие элементы ТС условно делятся на три категории:

  1. Рабочий (основной) узел.
  2. Тормоз стояночный.
  3. Запасной блок.

Все системы направлены на одно действие – снижение скорости либо полную остановку автомобиля, в зависимости от подаваемых водителем команд. Немаловажным является тот фактор, что для грузового транспорта тормоза должны быть максимально надежными, гарантирующими остановку транспортного средства в любой ситуации, во избежание аварии с тяжелыми последствиями.

Основная система называется так, потому что эксплуатируется постоянно при движении авто. Любая конструкция тормозов состоит из привода и механики. Первый узел отвечает за активацию системы в нужный период, а механика создает сопротивление движению.

Управление и назначение

Основным органом управления системы тормозов автомобилей ГАЗ-3309 является ножная педаль. Она устанавливается между аналогами сцепления и газа. Нужно отметить, что на предшественниках данный элемент имел очень тугой выжим. Обновленная конструкция лишена этого недостатка полностью, педаль идет мягко и плавно, что сравнимо с зарубежными аналогами.

В грузовике 3309 стояночный и запасной тормоза объединены в один комплект. Это позволило уменьшить количество комплектующих элементов с одновременным упрощением конструкции. Так называемый «ручник» служит для удержания транспортного средства на уклоне при трогании с места либо во время длительных стоянок. Опытные водители знают, что это важный элемент, так как груженую машину очень сложно поймать без отката, даже при небольшом уклоне. Ниже изображена стояночная тормозная система ГАЗ-3309 (дизель).

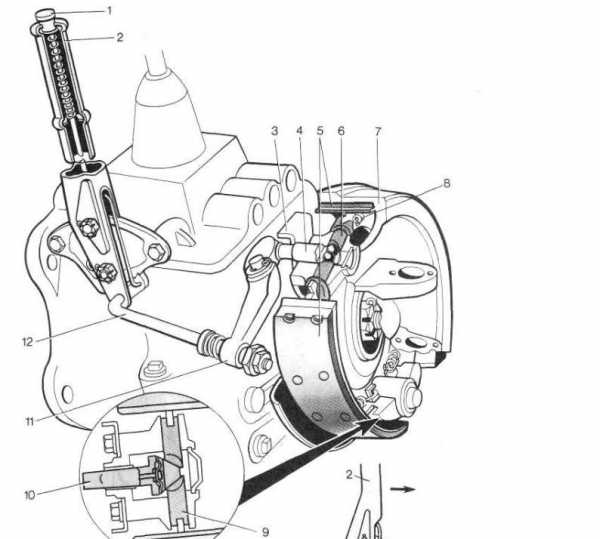

Схема приведена с пояснениями:

  1. Фиксатор.
  2. Рукоять рычажного типа.
  3. Статичный диск.
  4. Разжимной элемент.
  5. Колодки тормозные.
  6. Толкатель.
  7. Барабанный механизм.
  8. Пружина.
  9. Палец.
  10. Основной барабан.

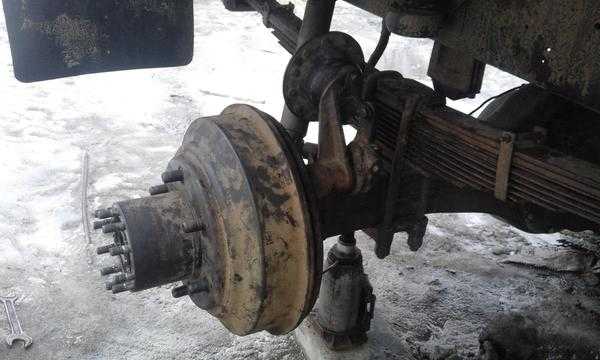

Механика

Этот механизм состоит из разнообразных фрикционных деталей, монтируемых в прямой агрегации с колесом. Стояночный аналог в этом месте не агрегирует с главным узлом, имея отдельную конструкцию. Она монтируется на карданном валу с фиксацией при включении. В устройстве и схеме тормозной системы ГАЗ-3309 (дизель) предусмотрены барабанные элементы, поскольку считаются оптимальными для рассматриваемого типа грузовых машин. Кроме самого барабана в конструкцию входят неподвижные колодки ленточной конфигурации, придавливаемые к нему.

Корпусная часть тесно взаимодействует с колесом, вращаясь вместе с ним. Во внутренней части имеются тормозные колодки на пружинах. При нажатии педали они прижимаются к барабану, замедляя его обороты. Фиксируются на ступице автомобиля они при помощи болтового крепления, обеспечивающего максимальное усилие. Материалом изготовления для колодок служит фрикционный сплав, устойчивый к истиранию.

Приводная часть

Привод в схеме тормозной системы ГАЗ-3309 (дизель) нужен для управления механизмом с последующим совершением определенных манипуляций. На грузовик монтируются механический и гидравлический рабочие приводы, отвечающие за функционирование стояночного и основного узла. Гидропривод выбран не случайно, так как считается оптимальным вариантом для простого грузовика.

Кроме указанной модификации, существуют еще приводы пневматической и электрической конфигурации, которые имеют узкую специализацию, и на автомобилях рассматриваемой серии не эксплуатируются. Ниже, для наглядности, на рисунке изображен колесный тормозной механизм.

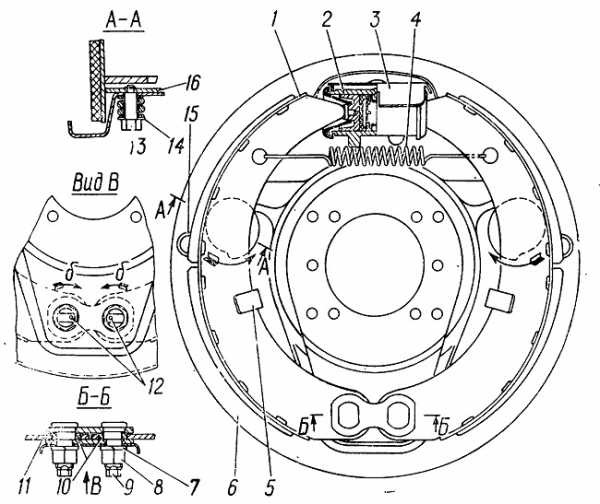

Пояснения:

  1. Колодка тормоза.
  2. Защита-колпак.
  3. Резервуар цилиндра.
  4. Поршень.
  5. Манжета.
  6. Поршень ведомый.
  7. Пружина стяжная.
  8. Скоба направляющая.
  9. Щит тормозной.
  10. Шайба.
  11. Гайка.
  12. Пальчиковый эксцентрик.
  13. Втулки.
  14. Пластины эксцентрика.
  15. Метки.
  16. Люк смотровой.

Особенности

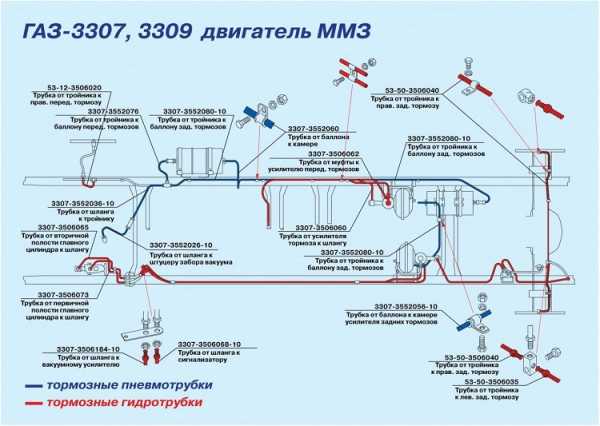

Обзор устройства тормозов грузовиков ГАЗ-3307 и 09 продолжим изучением своеобразной системы сигнализации, оповещающей о неисправности тормозов. Кроме того, в конструкцию входит усилитель гидровакуумного типа с резервуаром и запорным клапаном. Раздельные гидравлические контуры смонтированы на каждой оси транспортного средства. Это дает возможность, при выходе из строя одного контура, обеспечить выполнение возложенных обязанностей, предупреждая возникновение аварийных ситуаций.

Баллонные резервуары отвечают за питание каждого отсека по отдельности, что сделано также в целях безопасности. По ходу контуров предусмотрен встроенный контроллер усилия тормозных сил, служащий для создания требуемого давления, если один из контуров сломается либо потребуется корректировка равного нажатия на каждое колесо. Проще говоря, приспособление не дает удвоить силу давления в рабочем контуре. При этом дистанция хода педали увеличивается, что требует от водителя максимального ее выжима.

Тормозной цилиндр

В полный обзор устройства тормозов грузовика ГАЗ-3307 и 09 следует включить изучение особенностей главного тормозного цилиндра. Он активируется от нажатия педали, создавая за счет небольших поршней требуемое давление в контуре. Этот элемент располовинен для каждого контура. Поршни с плавающими головками являются модификацией перепускного клапана. Во время свободного состояния педали ТЦ связывается с расширительным резервуаром.

При нажатии на педаль поршни начинают движение, садятся на место и плотно перекрываются. Соответственно, прекращается взаимодействие ТЦ и бачка. При нормальной ежедневной работе грузовика уровень тормозной смеси приближен к максимальному показателю, особенно на новых колодках и снятом индикаторе. Ниже приведено изображение тормозного крана, без которого не обойтись при переоборудовании тормозной системы ГАЗ-3309.

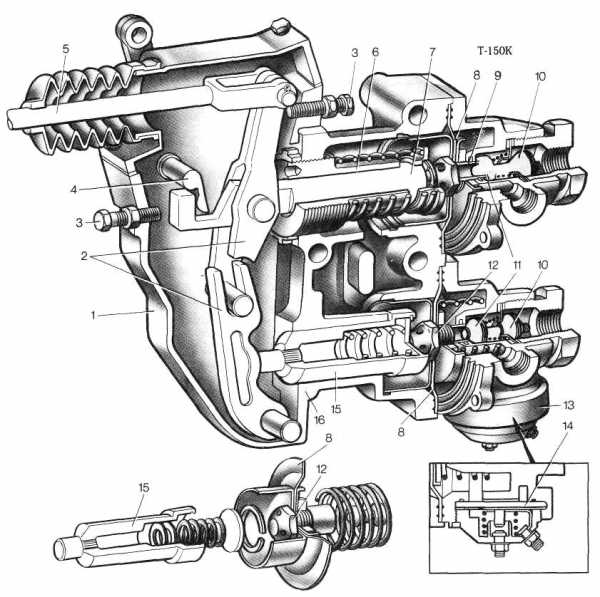

Значения:

  1. Рычажный корпус.
  2. Парный рычаг.
  3. Фиксирующий болт.
  4. Кулачок.
  5. Рабочая тяга.
  6. Направляющий элемент.
  7. Шток для прицепной секции.
  8. Диафрагма.
  9. Клапанное седло.
  10. Клапан впуска.
  11. Выпускной клапан.
  12. Выключатель «стопа».
  13. Выключатель сигнала.
  14. Диафрагма.
  15. Шток.
  16. Корпус.

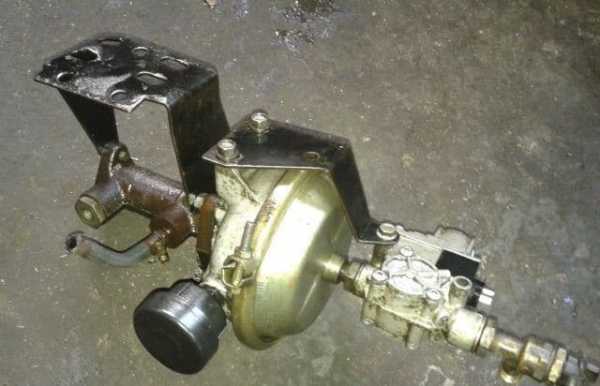

Усилитель

Этот элемент нужен для того, чтобы создавать добавочное давление в контурах узла. Это дает возможность улучшить качество торможения машины, при этом не требуется максимального усилия для нажатия педали. Принцип действия гидравлического вакуумного усилителя основан на создании дополнительного давления во впускной части силового агрегата, что обуславливает аналогичное действие и в ТЦ.

При поломке механизма качество торможения резко ухудшается, поскольку во впускную трубу двигателя подается постоянный поток воздуха. Это способствует обеднению топливной смеси в части цилиндров. По этой причине автомобиль может заглохнуть. При этом завести его получится только после ремонта тормозной системы ГАЗ-3309 (дизель). Схема устроена таким образом, что при указанной неисправности несгоревшая смесь удаляет смазку и царапает зеркало цилиндра.

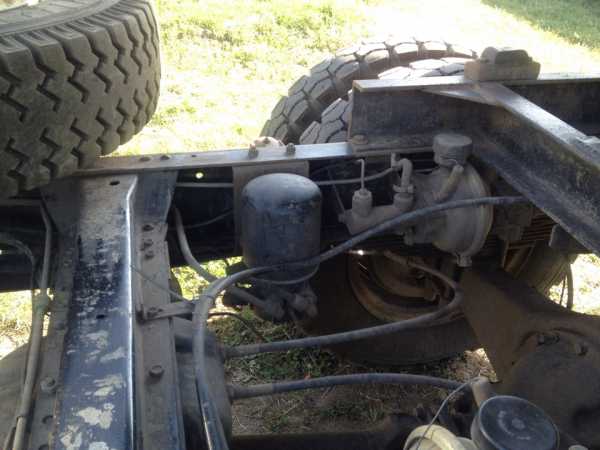

Принцип работы

После нажатия педали усилитель гидровакуумного действия улавливает данный маневр, многократно повышая усилие, переправляя его на главный ТЦ транспортного средства. На рабочих контурах поршневые элементы увеличивают давление жидкости в соответствии с силой нажатия педали. Сила давления при этом резко повышается, рабочие цилиндры колес смещают колодки в барабанах ТС.

Если педаль продолжает движение, усилие возрастает и далее, после чего механизмы полностью приводятся в рабочее состояние. Колодки, входя в сцепление с барабанными элементами, замедляют вращение колес с максимальным усилием там, где колесо входит в контакт с дорогой. Тормозная сила противодействует вращательному аналогу, в результате чего машина замедляется.

Для возобновления движения водитель снимает ногу с педали, после чего возвратный пружинный механизм возвращает ее в свободную позицию. Следом за этим элементом освобождаются поршни ТЦ. Колодки отходят от поверхности под усилием специальных пружин. Избыток смазки выдавливается через открытые головки, подается в расширительный бак. При этом показатель давления снижается до минимума.

Как прокачать тормоза на ГАЗ-3309?

Прокачка системы осуществляется следующим образом:

  1. Хорошо очищают перепускные клапана на цилиндрах колес.
  2. Отвинчивают крышку налива резервуара ГЦ (главный цилиндров).
  3. Заполняют бачок тормозной жидкостью. Заливать необходимо состав, предусмотренный инструкцией по эксплуатации.
  4. Давление в воздушных баллонах должно соответствовать показателю 0,6-0,8 Мпа.
  5. Прокачивают контур гидропривода передних колес.
  6. Снимают колпак перепускного клапана правого фронтального тормоза, надевают резиновый шланг, опускают его свободный край в тормозную жидкость, предварительно налитую в стеклянную емкость.
  7. Отвинчивают перепускной клапан на пол-оборота, выжимают несколько раз педаль тормоза. Гидропривод прокачивают до момента прекращения появления пузырьков в сосуде, куда опущен резиновый шланг.
  8. Закручивают перепускной клапан при нажатой педали.
  9. Прокачивают ТЦ левого переднего колеса аналогичным способом.
  10. Проделывают операцию с элементами заднего привода таким же методом.
  11. Прокачку выполняют в указанной выше последовательности.
  12. В бачок ГЦ доливают тормозную жидкость. Уровень должен быть на 1-2 сантиметра ниже максимального указателя на горловине бачка.

Выполняя указанную операцию, необходимо доливать рабочую жидкость, не допуская осушения дна резервуара.

Обслуживание

Профилактические меры по обслуживанию тормозной системы заключаются в периодическом осмотре соединений и уплотнений на предмет прокачки, надежности крепления, общего состояния узла. Чтобы избежать частого ремонта тормозов ГАЗ-3309, следует регулярно менять картридж воздухоосушителя. Кроме того, в зимнее время нужно следить за сливом конденсата, предотвращая его замерзание. Также необходимо обращать внимание на плотность прилегания чехла крана к корпусу и его состояние. Герметичность механизма проверяют при помощи мыльного состава.
