Как прокачать тормоза с абс – Как прокачать тормоза с абс (ABS): пошаговая инструкция

Содержание

Прокачка тормозов с АБС

Прокачать тормоза с абс не так сложно как кажется, однако требует от водителя определенных знаний и навыков, а в не которых случаях, по причине специфике конструкторских решений самих систем ABS, без обращения в сервисные центры по обслуживанию автомобилей невозможно обойтись.

Безусловно, прокачка тормозов с абс имеет свои отличительные особенности по сравнению с прокачкой обычной тормозной системой. Это следует понимать, поэтому прежде чем предпринимать какие либо действия по прокачке тормозов с абс, необходимо хотя бы вкратце ознакомится с самой системой ABS автомобиля.

Как прокачать тормоза с абс – порядок выполнения работ.

На данный момент существуют два основных вида ABS, которые отличаются между собой порядком размещения узлов системы.
Первый вид ABS – это когда в основном узле расположены, непосредственно сам насос, гидроаккумулятор и блок гидроклапанов.
В таком случае прокачка тормозов с абс выполняется в стандартном режиме, так же как и на обычных тормозах без абс.

Для этого, находим предохранитель, который отвечает за работу АБС автомобиля, вынимаем его. Этим мы добиваемся полного отключения системы.

Откручиваем штуцер прокачки РТЦ.

Прокачка тормозной системы абс дальше проводится при выжитой педали тормоза.

Включаем зажигание автомобиля, при этом Вы должны наблюдать светящуюся лампочку неисправности ABS. Одновременно запускается насос, который выгоняет воздух из контура тормозной системы. Если лампочка погасла, значит, вы все сделали правильно.

Второй вид ABS – это когда все составляющие детали (гидромодуль с клапанами, гидроаккумулятор) этой системы расположены в разных узлах.

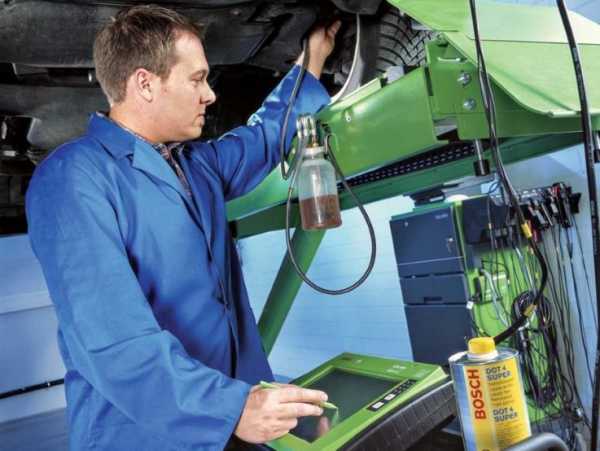

В данном случае Вам потребуется специальный сканер для диагностики системы АБС, который снимает всю необходимую информацию с электронного блока управления данной системы.

Такой сканер дорогой и у обычных водителей встречается редко. Поэтому прокачка тормозов с абс такого вида, как правило, выполняется на СТО.

Так же на большинство ABS установлены специальные устройства активации, так называемые ESP или SBC. Такие ABS прокачиваются так же, только на СТО.

Итак, переходим к конкретике и рассмотрим алгоритм прокачки тормозов с абс.

Первое, что нужно сделать перед прокачкой тормозов с абс, это снизить внутреннее давление в системе, которое может достигать 180 атм.

Естественно, такое давление недопустимо при проведении работ, поэтому чтобы его снизить, нажимаем на педаль тормоза 15 – 20 раз, при этом зажигание автомобиля должно быть выключенным.

Далее описан наиболее распространённый метод прокачки тормозов с абс. Естественно, что для каждой модели автомобиля этот процесс может быть разным, поэтому прежде чем выполнять какие либо работы самостоятельно изучите руководство по эксплуатации Вашего автомобиля.

Работы проводятся с помощником.

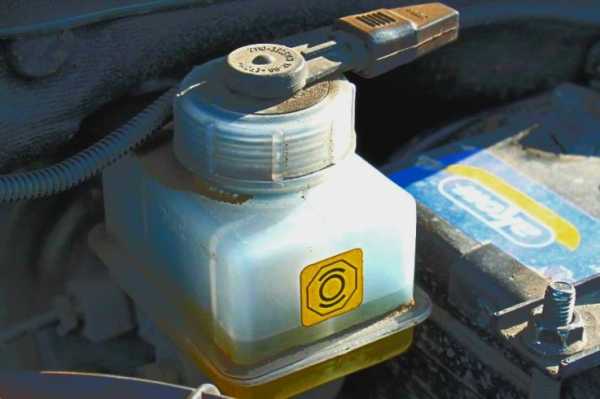

Зажигание должно быть выключенным. На бочке тормозной жидкости отключает разъемы, откручиваем крышку бочка.

Сначала прокачиваем тормоза передних колес.

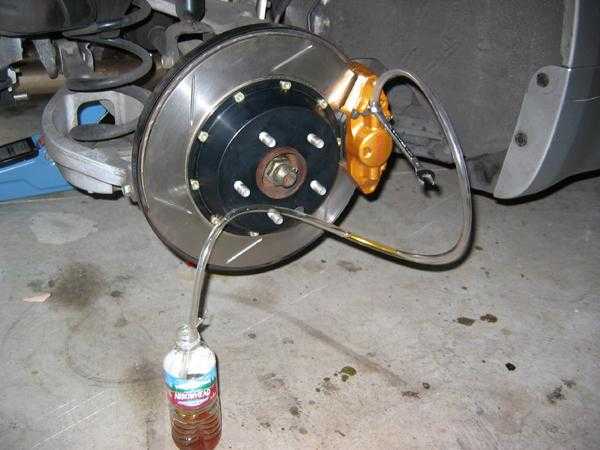

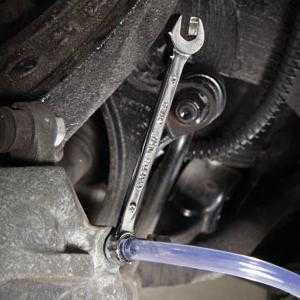

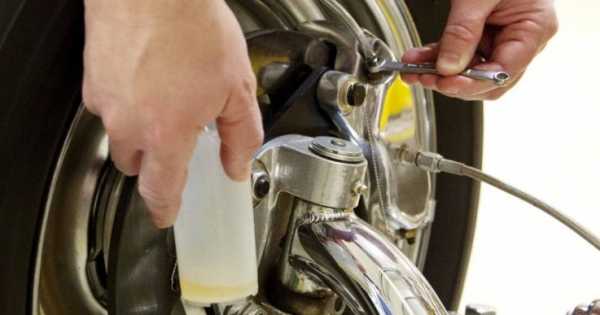

Как и при прокачке обычной тормозной системы, берем шланг, желательно прозрачный, надеваем его на штуцер прокачки, и открываем штуцер на один оборот.

Нажимаем на педаль тормоза, смотрим, как выходит завоздушенная жидкость. Закручиваем штуцер обратно, отпускаем педаль.

Можно повторить несколько раз, пока не прекратится выход завоздушенной смеси.

Тоже самое проделываем и на втором переднем колесе.

Прокачиваем тормоза задних колес.

Начинаем с правого заднего колеса.

Так же надеваем шланг на штуцер и откручиваем сам штуцер на один оборот.

Нажимаем на педаль тормоза и удерживаем ее в таком положении.

Заводим двигатель, при этом работающий насос начнет выгонять завоздушенную смесь. За этим процессом нужно наблюдать внимательно. Как только начинает выходить жидкость без воздуха, сразу перекрывается штуцер и отпускается педаль тормоза.

Выключаем зажигание.

Прокачиваем тормоз заднего левого колеса.

Проделываем то же самое.

Надеваем шланг на штуцер и открываем штуцер на один оборот.

НО, в этот раз не нажимаем на педаль тормоза.

Заводим двигатель и наблюдаем, как выходит завоздушенная жидкость.

Перед тем, как завернуть штуцер, выжать педаль тормоза на 50% и только потом завернуть штуцер полностью.

Затем отпускаем педаль тормоза полностью, выключаем зажигание и ждем полного прекращения работы насоса.

Естественно, что в процессе прокачки тормозов с абс постоянно доливаем свежую тормозную жидкость в бачек для поддержания ее уровня.

Не забываем обратно подключить разъем к бачку с тормозной жидкостью и закрутить крышку, а также еще раз проверить тормозную систему автомобиля на герметичность.

Если у кого-то есть другие методы прокачки тормозов с абс, прошу делиться ими в комментариях.

x7.by

Как прокачать тормоза с abs: делаем самостоятельно

Практически каждый опытный водитель попадал в ситуацию, когда при экстренном  торможении автомобиль выходит из под контроля,  продолжая движение  в неопределенном направлении – возникает занос.  До недавнего времени во избежание заносов при торможении и возникновения аварийной ситуации водителям приходилось надеяться лишь на свой опыт и интуицию, однако сегодня эта проблема решена благодаря техническому прогрессу.

В электронный блок управления системы ABS поступают импульсы с датчиков, установленных на колесах, и на основе поступившей информации электроника регулирует давление в тормозах.

Наличие эффективной вспомогательной системы  ABS (anti-lock braking system) позволяет избежать блокировки колес при торможении.  Подобный результат достигается за счет регулировки скорости вращения каждого из колес путем изменения давления в тормозной системе

Перечислим основные компоненты системы ABS:

  • Электронный блок управления (ЭБУ) – «мозг» системы, который получая и анализируя информацию от датчиков, осуществляет регулировку клапанов тормозов.
  • Датчики, устанавливаемые на ступицах колес. Датчики сканируют информацию о скорости вращения колес и направляют ее на ЭБУ;
  • лапаны тормозной системы,  интегрированные в модулятор давления и в основную магистраль тормозной системы, непосредственно осуществляющие регулировку торможения.

Как отключить ABS

Системой антиблокировки тормозов ABS в базовой комплектации оснащаются практически все современные автомобили, и наличие этой системы требует от автолюбителей соответствующего обслуживания, включающего, помимо прочего, регулярную прокачку тормозов. Эта операция требует наличия определенных навыков и знакомства с конструкцией тормозной системы, оснащенной системой ABS.

Методы прокачки  могут отличаться в зависимости от особенностей конструкции системы антиблокировки тормозов, и далеко не во всех случаях обслуживание можно проводить самостоятельно, так как для осуществления регламентных работ на некоторых моделях ABS требуется наличие специального оборудования.

Наиболее просто проводить обслуживание систем, в которых блок гидроклапанов, насос и гидроаккумулятор собраны в единый узел. В этом случае прокачка тормозной системы и замена отработанной тормозной жидкости осуществляется аналогично обслуживанию автомобилей, не оснащенных ABS. Антиблокировочная система отключается путем удаления соответствующего предохранителя, после чего проводится следующая операция:

  • прокачной штуцер РТЦ отворачивается, и при нажатой педали тормоза проводится прокачка контуров.
  • После включения зажигания насос вытесняет из контура накопившийся воздух.
  • Штуцер РТЦ закручивается, а педаль тормоза опускается. Об эффективности проведенной операции свидетельствует  потухший индикатор неисправности ABS.

В моделях автомобилей, в которых компоненты тормозной системы с ABS собраны в виде отдельных узлов, прокачка тормозов осуществляется с использованием специального сканера, позволяющего считывать информацию с электронного блока управления. Естественно, далеко не каждый автовладелец имеет в своем техническом арсенале подобный диагностический сканер, и для обслуживания тормозной системы следует обратиться к специалистам сервисных центров.

Тормоза во время прокачки

Если конструкция системы ABS предусматривает наличие электронных активаторов ESP или SBC, прокачка тормозной системы может осуществляться исключительно в условиях специализированных автосервисов.


Городской тюнинг УАЗ Патриот: улучшаем современную классику.

Покрытие автомобиля жидкой резиной: в ногу со временем? Узнайте об этом здесь.

Лифт подвески Нива 2121: как правильно поднять корпус. Разбираемся с нами.

Рассказывать о пошаговых действиях при прокачке тормозных систем, требующих использования специального оборудования в нашем повествовании не имеет смысла, и мы сделаем акцент на описании обслуживания более простых конструкций, доступных для самостоятельной прокачки.

Как прокачать тормоза с АБС: порядок прокачки

Прежде всего, отметим, что прокачку тормозов следует осуществлять с напарником. Первым прокачивается переднее левое колесо, следом – переднее правое. Далее обслуживаются левое заднее и правое заднее колеса.

Незадолго до начала работы рекомендуется осмотреть резьбу штуцера прокачки – зачастую он бывает намертво схвачен коррозией, и во избежание срыва резьбы или поломки, металл рекомендуется заблаговременно обработать универсальной смазкой WD-40. Помимо того, необходимо обратить внимание на уровень тормозной жидкости в расширительном бачке и нанести на него соответствующую метку, чтобы при ее замене не залить излишек.

После отключения штекера системы ABS можно приступать к работе. Обслуживание рекомендуется проводить в помещениях, оборудованных эстакадой или ямой, а при их отсутствии необходимо откручивать каждое из колес.

Порядок прокачки тормозов абс:

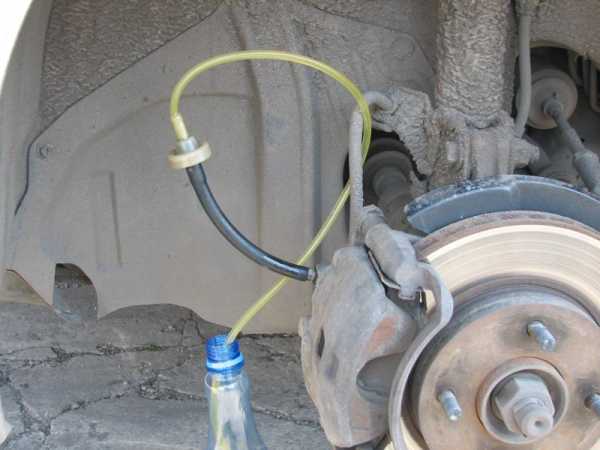

– Подготовленный заранее прозрачный шланг следует надеть на штуцер тормозного цилиндра, а его другой конец опустить в емкость.

Рычаг коробки передач перевести в нейтральной положение, задействовать ручной тормоз и включить зажигание для  сброса давление в контуре, достигающего 180 атмосфер.

-Нажимать на педаль тормоза до тех пор, пока на ней не появится сопротивление. После этого педаль следует удерживать в нажатом положении. Одновременно отвернуть штуцер и дождаться того, чтобы педаль уперлась в пол. После этого штуцер следует завернуть и отпустить педаль тормоза.

-Проводить эти действия необходимо до тех пор, пока уровень тормозной жидкости в бачке не опустится до патрубка гидропривода. При этом следует регулярно доливать в расширительный бачок тормозную жидкость во избежание попадания в контур тормозной системы воздуха.

– Воздух скапливается в гидроприводе сцепления, и при его выдавливании сливается около 100 мл. тормозной жидкости. Для восполнения потерь, по окончании процедуры в бачок необходимо добавить жидкость до уровня максимальной отметки.

-Описанную выше процедуру следует провести на каждом из колес.

Следует обратить внимание на то, чтобы в тормозной жидкости отсутствовали пузырьки воздуха.

-По окончании работы необходимо проконтролировать свободный ход педали тормоза. При качественно выполненной прокачке свободный ход педали составляет не более 30% общей амплитуды перемещения педали.

-Заключительным шагом является заливка свежей порции тормозной жидкости в бачок до уровня ранее нанесенной метки. После плотного завинчивания крышки расширительного бачка можно подключить штекер системы ABS.

Одновременно с прокачкой рекомендуется обратить внимание на плотность фиксации и герметичность всех элементов тормозной системы.

Для проверки работоспособности системы необходимо завести двигатель автомобиля и нажимать до упора педаль тормоза на протяжении 10 секунд. При этом индикатор исправности ABS должен загореться в режиме проведения самодиагностики и вскоре погаснуть. Подобный алгоритм поведения индикатора  свидетельствует об успешной прокачке системы и об отсутствии прочих неисправностей.

Для оценки эффективности работы тормозной системы следует провести заезд с регулярным торможением. Пульсация в педали при торможении свидетельствует об исправном действии системы.

Прокачка тормозов с абс (видео)

Итог

Помните, что тормозная система является крайне важным компонентом, обеспечивающим безопасность движения автомобиля, и ее своевременное качественное обслуживание  позволяет водителю не потерять контроль над  своей машиной даже в самых сложных ситуациях.

Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!
Дорогие читатели! Мы постоянно пишем актуальные и интересные материалы на наш интернет-журнал ПроКроссовер, подписывайтесь на наш канал в Яндекс-Дзен!

procrossover.ru

Как прокачать тормоза с АБС на автомобиле?

Наверное, каждый из автолюбителей хотя бы раз испытывал чувство беспомощности во время торможения. А когда автомобиль продолжает двигаться совсем не в том направлении, вероятен риск заноса, и как следствие – дорожно-транспортное происшествие.

С развитием технологий многие компании научились предотвращать подобные случаи. Сейчас практически все автомобили мирового рынка, начиная с базовой комплектации, оснащаются антиблокировочной системой колес ABS. И сегодня мы рассмотрим вопрос о том, как прокачать тормоза с АБС своими руками.

Краткая характеристика АБС

Для начала – кратко о самой антипробуксовочной системе. Вообще ABS – это система, которая выполняет функцию предотвращения блокировки колес при резком/экстренном торможении транспортного средства. Основная задача АБС заключается в регулировке скорости вращения дисков. А происходит эта регулировка благодаря распределению давления в тормозной системе. С каждого датчика посылается отдельный сигнал (электрический импульс), который поступает в блок управления системы, и та в свою очередь принимает решение о замедлении конкретного колеса в момент движения транспортного средства. Данная система очень полезна в зимний период времени, когда пятно контакта с дорожным полотном значительно уменьшается. В таком случае риск заноса транспортного средства уменьшается существенно, в то время как автомобиль без АБС подвержен заносам даже на сухом асфальте в летнее время года.

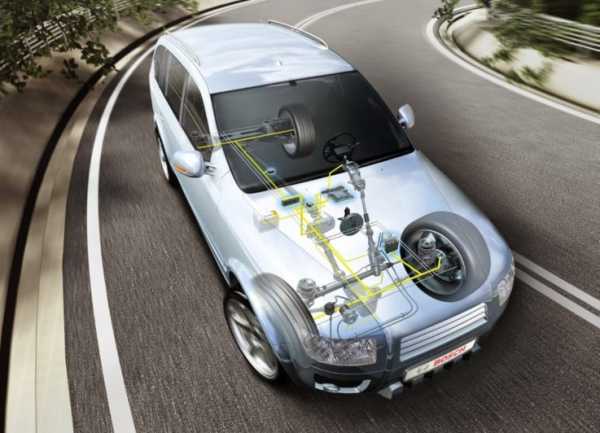

Устройство АБС

Конструкция антиблокировочной системы колес автомобиля предполагает наличие следующих деталей и элементов:

  1. Датчик скорости, ускорения/замедления.
  2. Клапан управления. Данный элемент размещен в магистрали системы тормозов. Клапан управления является составляющей деталью модуля давления.
  3. ЭБУ антиблокировочной системы. Основная задача электронного блока управления системой ABS заключается в получении сигналов с вышеперечисленных датчиков и управлении работой клапанов.

Как прокачать тормоза с АБС? Особенности прокачки

Для начала отметим, что данная операция требует определенных технических навыков и знаний. Поэтому перед работой лучше детально изучить мануал по обслуживанию тормозной системы вашего транспортного средства.

В чем заключается особенность прокачки тормозов с антиблокировочной системой?

В автомобилях, у которых блок гидроклапана, гидроаккумулятор и насос размещены в одном узле, замена жидкости и прокачка системы производится таким же образом, как и на машинах без ABS. Правда, перед тем как прокачать тормоза с АБС, необходимо отключить соответствующий предохранитель.

Сам процесс заключается в следующем. Прокачка тормозов делается при нажатой педали тормоза, при этом штуцер РТЦ должен быть отвернутым. Далее следует включить зажигание и дождаться, пока нанос выгонит весь воздух, образованный ранее в системе. После этого штуцер закручивается, а педаль тормоза отпускается. Если все было сделано правильно, то на панели приборов в салоне исчезнет надпись, сигнализирующая о неисправностях антиблокировочной системы колес.

А как прокачать тормоза с АБС, если в автомобиле гидравлический модуль с клапанами и гидроаккумулятор размещены по отдельным узлам? Здесь нам понадобится специальный диагностический сканер. Он будет считывать информацию с электронного блока управления АБС. Если у вас такого прибора нет, то прокачать тормоза лучше всего на специализированном СТО. То же самое касается и автомобилей с системами ESP и SBC – такие машины можно ремонтировать лишь в автомастерской.

Как прокачать тормоза с АБС?

На «Тойоте» и многих других машинах зарубежного производства алгоритм проведения данных работ практически одинаков. Поэтому инструкцию, изложенную ниже, можно применять для любого современного автомобиля (даже для отечественных ВАЗов).

Итак, что необходимо делать? Для начала отметим, что давление в тормозной системе легкового автомобиля достигает уровня 180 атмосфер. Поэтому во избежание выброса жидкости нужно сделать разрядку аккумулятора давления. Только после этого можно приступать к разъединению тормозных магистралей. Для этого нужно около 20 раз нажать на педаль тормоза.

Сама же прокачка выполняется с помощником. Поэтому заранее пригласите друга либо соседа в гараж перед выполнением подобной операции. Как прокачать тормоза с АБС на «Калине» и «Приоре»? Первым делом выключаем зажигание и отсоединяем на бачке тормозной жидкости разъемы. После этого приступаем к прокачке передних колес. Для этого надеваем шланг на прокачной штуцер, открываем его на один оборот и выжимаем педаль до упора. Ее следует держать в таком состоянии несколько секунд (до тех пор, пока весь воздух не выйдет с системы). Далее можно смело закручивать штуцер и отпускать педаль. Все, передние тормоза у нас уже готовы.

Задние колеса

Более сложная задача будет с задними. Здесь нужно прокачивать каждое колесо по отдельности. И начнем мы с заднего правого. Как и в первом случае, сначала наживаем шланг на штуцер и откручиваем его на оборот. Далее помощник нажимает на педаль до упора и проворачивает зажигание в положение «2». Обратите внимание! Педаль тормоза отпускается лишь после того, как работающий насос выгонит весь воздух из системы. И как только жидкость начнет выходить без пузырьков, перекрываем штуцер и отпускаем педаль тормоза.

Заднее левое колесо прокачивается почти по такому же принципу, однако здесь есть свои нюансы. Как прокачать тормоза с АБС? На «Фольксваген Пассат» и другие авто зарубежного производства нужно надеть штуцер и открутить его на один оборот. Далее, не нажимая педаль тормоза, дожидаемся момента, когда насос выведет завоздушенную жидкость из системы. После этого помощник нажимает педаль наполовину и вы заворачиваете штуцер. Все, на данном этапе можно завершать работы. Все собирается в обратном порядке – ключ зажигания ставится на ноль и к бачку тормозной жидкости подводятся разъемы. Также специалисты рекомендуют дополнительно произвести проверку герметичности системы.

Завершающий этап

После всех этих операций необходимо долить тормозную жидкость в бачок до нормального уровня и проверить все соединения и разъемы на предмет течи. Помните о том, что они не должны пропускать жидкость.

Полезные советы

Как прокачать тормоза с АБС на «Приоре», «Калине» и «Хонде Цивик» правильно? Чтобы работа не принесла вред вашему автомобилю, и вам не пришлось его везти в автосервис, следует запомнить несколько правил. Во-первых, не нужно включать зажигание на время более чем 15-20 секунд. В противном случае это приведет к выходу из строя электронасоса. Во-вторых, необходимо делать перерывы между прокачкой колес. После того как из одного колеса выйдет весь воздух (завоздушенная смесь), не стоит сразу перемещаться ко второму. Нужно подождать примерно 5-10 минут – до полного исчезновения воздуха в системе.

Заключение

Итак, мы разобрались в том, как прокачать тормоза с АБС на «Хонде» и ВАЗах своими руками правильно. Теперь у вас нет необходимости ехать за помощью в автосервис, ведь всю работу вы вполне можете сделать самостоятельно, не выезжая из собственного гаража!

fb.ru

Как прокачать тормоза с АБС (ABS) или пошаговая схема прокачки тормозов собственными силами

Содержание статьи:

Доброго времени суток, уважаемые автолюбители! Среди нас, скорее всего, нет водителя, который хотя бы раз не испытывал ощущение беспомощности в момент торможения. Когда машина продолжает своё движение, и совсем не в том направлении, в котором хочется водителю. Занос.

Благо, инженерная мысль не стоит на месте. Современный водитель вооружён такой системой, как ABS. Давайте более подробно остановимся на системе ABS, и посмотрим, возможна ли прокачка тормозов с АБС своими руками.

Что такое АБС автомобиля

Прокачка тормозов без помощника

ABS (Anti-lock Braking System) – антиблокировочная система, предотвращающая блокировку колёс при экстренном торможении.

Основной задачей АБС является: регулировка скорости вращения всех колес. Это производится путём изменения давления в тормозной системе автомобиля. Процесс происходит при помощи сигналов (импульсов) с каждого датчика колеса, которые поступают в блок управления  ABS.

Принцип действия антиблокировочной системы

Пятно контакта колес автомобиля находится в относительной неподвижности к дорожному полотну. По физике на колеса действует т.н. сила трения покоя.

С учётом того, что сила трения покоя больше, чем сила трения скольжения, при помощи АБС происходит эффективное замедление вращения колес со скоростью, которая соответствует скорости движения авто на момент торможения.

В момент начала торможения антиблокировочная система начинает постоянно и достаточно точно определять скорость вращения каждого колеса, и синхронизирует её.

Устройство антиблокировочной системы

Приведём основные составляющие ABS:

  • датчики, установленные на ступицы колес автомобиля: скорости, ускорения или замедления;
  • клапаны управления, установленные в магистрали основной системы тормозов. Они же являются составляющими модулятора давления;
  • электронный блок управления АБС. Его задача, получение сигнала с датчиков и управление работой клапанов.

Прокачка тормозов с ABS с учётом особенностей системы

Прокачка тормозной системы с АБС потребует от вас наличия определённых технических навыков. Кроме того, не будет лишним предварительное изучение мануала по устройству и обслуживанию тормозной системы вашего автомобиля.

Особенности прокачки тормозов с ABS:

  • в автомобилях, у которых в одном узле размещены: блок гидроклапанов, гидроаккумулятор и насос, замена тормозной жидкости и прокачка тормозной системы с АБС производится аналогично (нужно отключить систему методом выемки (отключения) предохранителя). Прокачка контуров производится при нажатой педали тормоза, прокачной штуцер РТЦ должен быть отвернут. Включается зажигание и насос выгоняет воздух из контура. Закручивается штуцер прокачки и отпускается тормозная педаль. Потухшая лампочка «неисправности ABS» — свидетельство правильности ваших действий.
  • Прокачка тормозной системы с АБС в которой гидромодуль с клапанами и гидроаккумулятор разнесены по отдельным узлам, осуществляется при помощи диагностического сканера для съёма информации с ЭБУ АБС. Вряд ли он у вас есть. Поэтому прокачка тормозов с ABS такого типа, скорее всего должна производиться вами на СТО.
  • Прокачка тормозной системы с ABS и с электронными системами активации (ESP или SBC) производится только в условиях сервиса.

Как прокачать тормоза с АБС?

Это важно!  Следует помнить, что давление в тормозной системе достигает 180 атм. Поэтому, чтобы исключить выброс тормозной жидкости, перед разъединением тормозных магистралей  у любой системы с ABS, необходимо, произвести разрядку аккумулятора давления. Для этого, при выключенном зажигании, нажать раз 20-ть на тормозную педаль.

Технология прокачки тормозной системы с АБС

Прокачка тормозов с ABS, как и прокачка обычной тормозной системы, выполняется с помощником. Выключаем зажигание (положение «0»). Отсоединяем разъёмы на бачке тормозной жидкости.

Тормоза передних колёс:

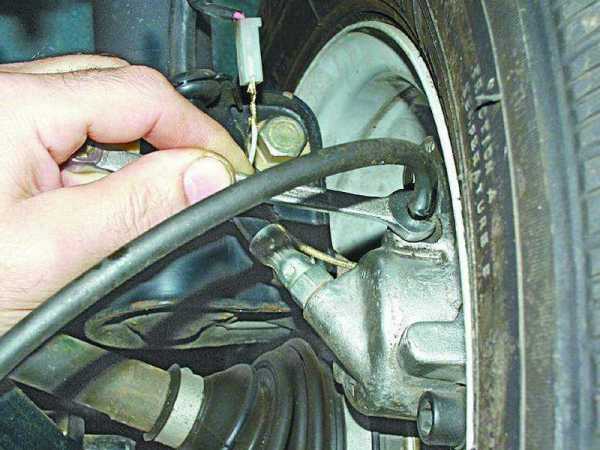

  • надеть шланг на прокачной штуцер;
  • открыть штуцер на оборот;
  • педаль тормоза выжимается до упора и удерживается в выжатом положении;
  • наблюдаем выход «завоздушенной» смеси;
  • закручиваем штуцер и отпускаем педаль.

Тормоз заднего правого колеса:

  • надеть шланг на прокачной штуцер, открутить его на один оборот;
  • нажать на тормозную педаль до упора, повернуть ключ зажигания в положение «2». При этом педаль тормоза удерживается в нажатом положении;
  • работающий насос выгонит воздух из системы. То есть, как только тормозная жидкость начинает выходить без воздушных пузырьков, перекрываем штуцер и отпускаем тормоз.

Тормоз заднего левого колеса

  • шланг надевается на штуцер и откручиваем его на 1 оборот;
  • НЕ нажимать педаль тормоза;
  • работающий насос выталкивает «завоздушенную» смесь;
  • нажать наполовину на педаль тормоза и завернуть штуцер;
  • отпустить педаль и дождаться полной остановки насоса.

В обратном порядке: ключ зажигания на «0», подсоединить разъёмы к бачку тормозной жидкости, провести проверку герметичности тормозной системы (см. индикатор неисправности АБС).

Успехов вам при прокачке тормозов с ABS.

portalvaz.ru

Как произвести прокачку тормозов с АБС (ABS)

Думаем, что нет среди нас таких водителей, которые не испытывали беспомощности во время торможения. Когда машина продолжает двигаться совсем не в том направлении, в котором хотелось бы вам – это занос.

Хорошо хоть инженерные мысли не стоят на месте. Практически у каждого водителя есть такая система, как ABS. Давайте подробнее рассмотрим систему ABS, и выясним, можно ли прокачать тормоза с ABS самостоятельно.

Понятие АБС автомобиля

ABS (Anti-lock Braking System) – система антиблокировки, которая предотвращает блокировку колес в случае резкого торможения.
Система ABS регулирует скорость вращения всех колес – это ее основная задача, осуществляемая изменением давления в системе тормозов автомобиля. Этот процесс происходит с помощью импульсов (сигналов) с датчиков на всех колесах, поступающих на блок управления ABS.

Как работает антиблокировочная система

Относительно дорожного покрытия пятно контакта колес, в принципе, неподвижно. Мы знаем еще из курса физики, что на колеса действует сила трения покоя.
Учитывая то, что сила трения скольжения меньше, чем сила трения покоя, с помощью ABS вращение колес эффективно замедляется со скоростью, соответствующей скорости движения машины во время торможения.

Видео



Когда мы начинаем тормозить, система антиблокировки постоянно и достаточно правильно определяет скорость вращения колес, и синхронизирует ее.

Структура антиблокировочной системы

Основные элементы ABS:
– клапаны управления, которые установлены в магистрали основной системы тормозов. Также клапаны являются составляющими модулятора давления;
– датчики, которые установлены на ступицы колес машины: ускорения, скорости, замедления;
– электронный блок управления ABS. Его функция заключается в получении с датчиков сигнала и управление действиями клапанов при экстренном торможении.

Прокачка тормозной системы с ABS, учитывая особенности системы

Чтобы прокачать тормоза с ABS, необходимо иметь некоторые технические навыки. Вдобавок, необходимо ознакомится с инструкцией по устройству и эксплуатации тормозной системы автомобиля.

Прокачка тормозов с ABS, ее особенности:
– если в машине блок гидроклапанов, насос и гидроаккумулятор размещены в одном узле, тогда замена тормозных колодок своими руками, с заменой технической жидкости и прокачка тормозной системы производится также, как прокачка тормозов на автомобиле без АБС (отключаем (вынимаем) предохранитель, тем самым отключается система). Нажав педаль тормоза, и, отвернув прокачной штуцер РТЦ, прокачиваем контуры. Затем включаем зажигание – насос выгонит из контура воздух. Теперь закручиваем штуцер и отпускаем педаль тормоза. Если лампочка «неисправность ABS» потухла, значит, вы все сделали правильно.
– если гидромодуль с клапанами  и гидроаккумулятор находятся в разных узлах, значит, прокачка тормозной системы производится с помощью диагностического сканера, который снимает данные с ЭБУ ABS. Однако, его у вас скорее всего нет. Таким образом, тормоза с ABS прокачиваются только на СТО АвтоСервисТим.
– Тормозная система с ABS и с электронной системой активации (SBC или ESP) прокачивается только в автосервисе.

Как происходит прокачка тормозной системы с ABS

Внимание! Не следует забывать, что давление в тормозной системе может достигать 180 атмосфер. Поэтому перед тем, как разъединить тормозные магистрали у любых тормозов с ABS, нужно разрядить аккумулятор давления. Чтобы это сделать, включите зажигание и примерно 20 раз нажмите на тормоз. Все это делается для того, чтобы предотвратить выброс технической жидкости.



Процесс прокачки тормозной системы с ABS

Любая самостоятельная прокачка тормозов, будь это тормоза с ABS или обычные, проводится с напарником. Сначала выключается зажигание – положение «0». На бачке тормозной жидкости отсоединяются разъемы.

Тормоза передних колес:
– на прокачной штуцер надевается шланг;
– штуцер открывается на оборот;
– выжимается педаль тормоза до упора и держится в таком положении;
– видим выход «завоздушенной» смеси;
– штуцер закручивается и отпускается педаль.

Тормоз заднего правого колеса:
– на прокачной штуцер надевается шланг, а штуцер откручивается на оборот;
– выжимается до упора педаль тормоза, удерживая ее, ключ зажигания поворачивается в положение «2»;
– с помощью работающего насоса из системы выйдет воздух. Т.е. штуцер перекрывается и отпускается педаль тормоза тогда, когда техническая жидкость станет выходить без пузырьков воздуха.

Тормоз заднего левого колеса:
– на прокачной штуцер надевается шланг;
– штуцер открывается на оборот;
– педаль тормоза  не нажимается;
– посредством работающего насоса, из системы выйдет «завоздушенная» смесь;
– наполовину нажимается педаль тормоза и закручивается штуцер;
– педаль тормоза отпускается, и теперь ждем, когда насос полностью остановится.

В обратной последовательности: ключ зажигания в положение «0», разъемы подсоединяем к бачку тормозной жидкости, проверяем на герметичность тормозную жидкость (см. лампочку неисправности ABS).
Операция выполнена!

Если Вы начали перебирать тормозную систему, то полезной информацией для Вас будет статья. где расписаны основные причины скрипа тормозных колодок и дисков. Также даны советы по их устранению.

  • < Назад
  • Вперёд >

autosteam.ru

Как прокачать тормоза с АБС в домашних условиях |

Прокачка тормозов никогда не была чем-то очень сложным и проблематичным для автомобилистов, выполнение этой работы отнимало в среднем 1,5-2 часа. Однако с появлением автомобилей с системой ABS задача существенно усложнилась, и на вопрос как прокачать тормоза с АБС большинство водителей не смогут ответить.

Процесс прокачки тормозной системы с АБС нельзя назвать трудоемким или через чур сложным, вся проблема заключается в том, что нужно знать последовательность выполнения этой работы и тогда все получится. Сегодня я расскажу вам как прокачать тормоза с системой ABS в домашних условиях без чьей-либо помощи.

Как прокачать тормоза с АБС — пошаговая инструкция

Существуют два типа систем АБС, которые прокачиваются по-разному. Их отличия заключаются в расположении узлов и принципе действий.

Первый тип ABS включает в себя: насос, блок гидроклапанов и гидроаккумулятор. Такая схема АБС считается самой простой, поэтому и прокачивается она  почти как обыкновенная тормозная система.

Для того чтобы прокачать тормозную систему с АБС выполните следующие пункты:

  1. Произведите визуальный осмотр основного блока системы.
  2. Найдите предохранитель, который отвечает за работу всей системы ABS и извлеките из гнезда. Тем самым вы отключите систему полностью.
  3. Найдите штуцер и прокачивающий РТЦ. Открутите его и приступайте к прокачке.
  4. Прокачка тормозов с АБС производится при выжатой педали, чтобы проверить действие включите зажигание, на панели приборов загорится индикатор неисправности ABS.
  5. Включите насос и дождитесь пока воздух полностью не выйдет из системы.
  6. Когда лампочка погаснет — это будет означать, что система прокачана правильно.

Тормоза с ABS второго типа, в которой основные узлы (насос, гидроаккумулятор и гидроклапан) расположены в разных местах прокачивается по-другому.

Для того чтобы прокачать тормоза с АБС такого типа вам необходимо иметь специальный сканер, который считывает данные компьютера, идущие с блока ABS. Учитывая стоимость этого прибора, вряд ли будет дешевле выполнять эту работу в домашних условиях, пожалуй выгоднее будет съездить на СТО. К тому же, такие системы нередко имеют доп. модули (ESP, SBC), которые так или иначе нужно будет протестировать, а сделать это можно только в сервисе.

Тормоза с ABS такого типа прокачиваются следующим образом:

!!! Примечание: Данная инструкция как прокачать тормоза с АБС содержит общие правила и рекомендации, для каждой модели авто эта процедуры может несущественно отличаться.

Прежде всего вам необходимо найти напарника и сбросить давление в системе, которое нередко доходит до 180 и более атмосфер. С таким давлением работать с системой не рекомендуется. Для того чтобы сбросить давление вам нужно выключить зажигание и нажать на тормоза примерно раз 10-20 раз. Отключите разъемы на бачке с ТЖ (тормозная жидкость).

Сначала прокачиваем тормоза передних колес:

  1. Выключите зажигание.
  2. Оденьте шланг на штуцер прокачки.
  3. Откройте штуцер на пол-оборота.
  4. Полностью выжмите педаль тормоза и зафиксируйте в таком положении. При этом вы будете увидите как выходить ТЖ с пузырьками.
  5. Когда пузырьки закончатся закрутите штуцер и отпустите педаль.

Далее прокачиваем тормоза заднего правого колеса:

  1. Оденьте шланг на штуцер прокачки, открутить его на полный оборот.
  2. Выжмите педаль тормоза “в пол”.
  3. Включите зажигание, педаль тормоза не отпускаете.
  4. Насос выгонит из тормозной системы весь воздух, как только вы увидите что “пузырьков” нет и жидкость идет без воздуха перекройте штуцер и отпустите педаль.

Теперь пришла очередь прокачать тормоза заднего левого колеса:

  1. Опять оденьте шланг на штуцер и открутите его на полный оборот.
  2. На этот раз педаль тормоза не нажимаем.
  3. Включенный насос выкачивает «завоздушенную» ТЖ.
  4. Далее нажмите педаль до половины и закрутите штуцер.
  5. Отожмите педаль тормоза и дождитесь, когда насос полностью остановится.
  6. Выключите зажигание, подключите разъемы к бачку ТЖ.

По завершению проверьте нет ли подтеканий, убедитесь в герметичности тормозной системы. Долейте тормозную жидкость в бачок до необходимого уровня. На этом прокачка тормозов с АБС может считаться законченной. Соберите инструмент, помойте руки и проверьте работу тормозов в движении. Будьте осторожны, не разгоняйтесь сильно, сначала проверьте тормоза на небольшой скорости.

Читайте также:

Источник

avtopulsar.ru

Как прокачать тормоза с АБС? инструкция для 2 типов системы

Содержание статьи

Прокачка тормозов сопровождается устранением воздушных масс из цилиндров и полости трубопроводов. Данную операцию необходимо считать обязательной при смене составляющих тормозной системы. Поскольку в последнее время стала распространенной антиблокировочная система, даже на авто бюджетной категории она входит в состав штатного оборудования, навыки работы в рамках подобной системы должны быть у каждого владельца ТС. Как прокачать тормоза с АБС и стоит ли делать это самостоятельно?

Что такое ABS

АБС в оригинале расшифровывается как Anti-lock Braking System. Данная система предназначена для предотвращения блокировки колес в случае экстренного торможения. Ключевая цель – координирование скорости оборотов колесной системы посредством изменения уровня давления в системе активной безопасности. Эффект срабатывает благодаря совместному взаимодействию датчиков колес с блоком, отвечающим за управление.

Дополнительно рекомендуем прочитать статью нашего специалиста, в которой подробно рассказывается о том, как устроен датчик АБС.

Принцип действия

Считается, что при движении пятно соприкосновения колес машины относительно дороги остается неподвижным в каждый момент времени, в то же время сила трения покоя влияет на колесную базу, если рассматривать явления с точки зрения законов физики. Учитывая превосходство силы трения покоя над аналогичным параметром скольжения, вращение колес существенно замедляется благодаря наличию АБС.

Когда начинается процесс торможения, АБС определяет скорость оборотов каждого колеса с максимальной точностью и синхронизирует их обороты, в то же время предотвращая блокировку.

Устройство

Структурные элементы рассматриваемой системы следующие:

  • на колесных ступицах размещены датчики, отслеживающие такие параметры, как замедление, а также ускорение и непосредственно скорость;
  • магистраль системы активной безопасности оснащена управляющими клапанами, выполняющими роль элементов устройства для координирования давления;
  • электронный блок взаимодействует с датчиками и получает от них сведения, обрабатывает их и управляет клапанами.

Разновидности

Чтобы знать, как правильно прокачать тормоза с АБС, следует достоверно знать, к какому типу относится система, внедренная именно в вашем ТС.

Существует две разновидности системы:

  1. В единственном узле могут располагаться все составляющие элементы, в группу которых включены насос, гидравлический аккумулятор и гидравлические клапаны. Процедура прокачки будет благополучной, даже если вы решите выполнить ее самостоятельно.
  2. Второй вариант – отдельное расположение упомянутых элементов. В данном случае в составе модуля АБС стоит также рассматривать модуль SBC и ESP. При таком положении вещей водитель не сможет самостоятельно выполнить прокачку, ему понадобится помощь напарника, а также специальный сканер.

Технология прокачки

Предварительно проверьте, в каком состоянии находится резьбовое соединение в зоне штуцера прокачки. При усугубленном коррозионном процессе оно может быть прихвачено намертво. Заранее обработайте металлическую поверхность составом WD-40.

Если соединение не поддается откручиванию, стоит побеспокоиться о том, чтобы его не сорвать, поэтому воспользоваться услугами СТО было бы оптимальным вариантом.

Также не забудьте отметить текущее количество жидкости, поставив опознавательный знак на расширительном бачке. Если проигнорировать этот этап, вы рискуете заполнить его жидкостью в избытке. Разъедините штекеры, отвинтите крышку и можете приступать.

Общие особенности

Прокачка тормозов с АБС требует наличия напарника. В начале процедуры ключ зажигания ставится на нулевую позицию, а разъемы бачка отсоединяются.

О наличии соответствующих навыков ремонта авто и теоретических знаний следует позаботиться заранее, изучите руководство по эксплуатации системы тормозов вашего авто.

Далее производятся следующие действия, в зависимости от вида системы:

  1. Если речь идет о первом варианте АБС и все ее составляющие являются компонентами единого узла, процедура будет такая же, как в случае отсутствия таковой. Отключите систему путем изъятия предохранителей. Далее активация педали тормоза позволит вам прокачать контуры при отвернутом положении прокачного штуцера РТЦ. При активации зажигания из контура будет выгоняться воздух посредством работы насоса. Остается закрутить штуцер прокачки и оставить педаль тормоза в свободной позиции. Если вы все сделали правильно, лампочка неисправности, которая загоралась ранее, больше не будет вас беспокоить.
  2. Если речь идет о системе с отдельными узлами для гидравлического аккумулятора и модуля с клапанами, для реализации процедуры следует подготовить диагностический сканер для получения данных с ЭБУ. Поскольку шансы, что такой прибор у вас есть, стремятся к нулю, стоит отдать машину в руки сотрудников СТО.
  3. Системы активации SBC или ESP являются поводом для прокачки в условиях СТО.

Поэтапная технология

Всегда помните об уровне давления, речь идет о 180 атм при максимальных показателях. Чтобы выброс гидравлической субстанции не стал для вас неприятным конфузом, позаботьтесь о том, чтобы аккумулятор, который отвечает за давление, был разряжен. Около 20 раз следует активировать тормоз, при отключенной позиции ключа зажигания. Можно переходить к передней колесной паре.

Выполняем следующие действия:

  1. Первостепенная задача — открытие прокачного штуцера на один оборот, но прежде он должен быть оснащен шлангом.
  2. Установите тормоза в максимальной позиции и удерживайте.
  3. Завинчивать штуцер следует после окончательного выхода воздушных масс из жидкости. Отпустите тормоза.

Заднее правое колесо на очереди:

  1. Два первых этапа совпадают с предыдущей последовательностью.
  2. Как только вы убедитесь, что воздушные массы более не присутствуют в гидравлической субстанции, можно переходит к заключительным действиям. Они также полностью совпадают.

При работе со вторым задним колесом не нужно активировать тормоза. Насос выполнит свои обязанности и вам останется лишь наполовину выжать тормоза и завинтить штуцер. После отпускания педали убедитесь в остановке работы насоса.

После всех этапов установите ключ зажигания в нулевую позицию, подсоедините разъемы к бачку и проверьте, насколько герметична система активной безопасности.

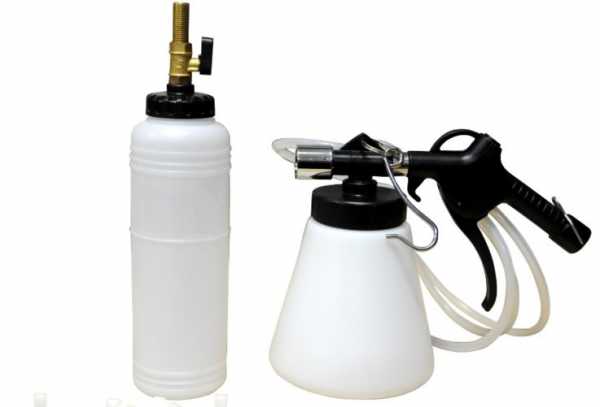

Специальный аксессуар для прокачки

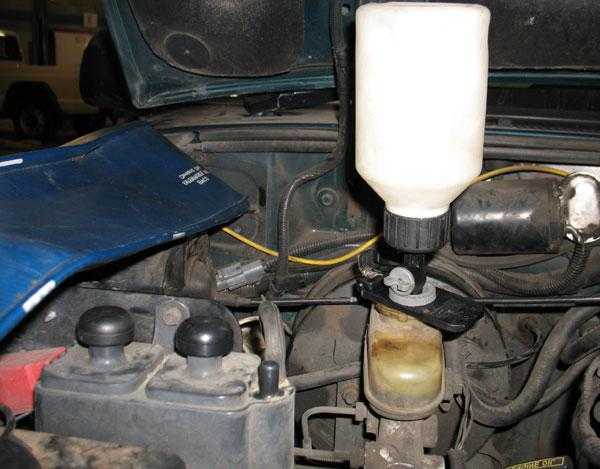

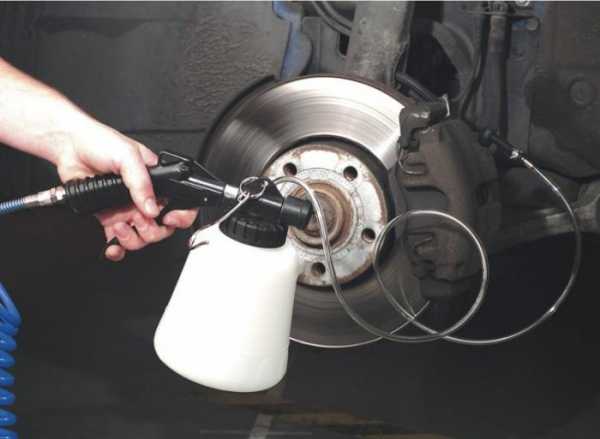

Чтобы не обременять никого необходимостью помогать вам во время процедуры, можно воспользоваться специальным аксессуаром. Речь идет о герметичном небольшом баке, оснащенном двумя трубками. Они соединяются со штуцером и вакуумным насосом. Далее тормозная жидкость откачивается в бачок и штуцер закручивается. Корпус бака прозрачен, что обеспечит возможность визуального определения наличия воздушных масс в жидкости.

Итоги

Какой вариант вы бы ни выбрали, он не будет представлять собой сложностей, если строго следовать поэтапной схеме работ. Помните, если вы не уверенны в своих силах, лучше довериться специалистам. Если же минимальные навыки у вас есть, беспокоиться не о чем.

Пожалуйста, оцените этот материал!

Загрузка…

Если Вам понравилась статья, поделитесь ею с друзьями!

motorsguide.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
