Как вывести AUX выход на любой магнитоле своими руками?

Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

Фото: Auto.TodayAuto.Today

Для чего нужен AUX выходЧто понадобиться для модернизации магнитолыКак припаять AUX к магнитолеДемонтаж магнитолы и ее разборкаДиагностика платыПроцесс пайкиМожно ли подключить флешку через AUX

Видео дня

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого – красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android – Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

Подденьте декоративную планку с правого торца, после чего снимите ее.Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания.Снимите разъем с кнопки включения обогрева заднего стекла. Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель.Чтобы доступ был свободным, поднимите ручник.Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны.Отключите разъем от пепельницы и уберите панель.Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять.Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.Снимите все разъемы (нижние – от блока климата, верхние – от магнитолы, также антенна).

На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

Снимите пару кронштейнов (на левом будет написана буква L, а на правом – R). При их снятии вам может понадобится ключ под размер болтов. Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель.Под панелью будет находится прокладка для изоляции, ее нужно убрать.Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки.Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя.Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель. На этом процесс демонтажа и разборки закончен.

Диагностика платы

Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

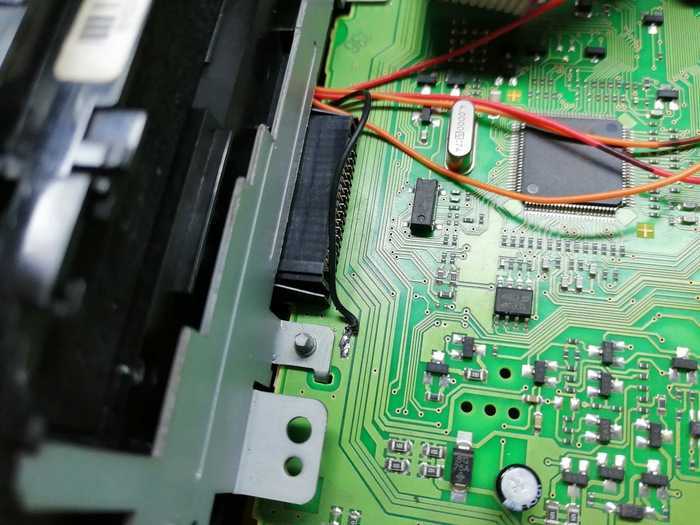

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант – коаксиальный провод с парой экранированных жил).Первый провод нужно припаять к GND (земля).Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа).После припайки запишите какой провод к какому каналу присоединен.Наденьте на провода термоусадку. Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).

После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Знаете ли вы? Если у вас есть планшет Google Nexus 7, то вы сами можете сделать себе в машину и бортовой компьютер, и автомагнитолу. В Сети есть видео установки этого планшета в Dodge RAM. С помощью такого планшета вы сможете и проигрывать музыку, и ехать по навигатору, и даже подключаться к интернету, но только в случае наличия смартфона для раздачи. Если включить Bluetooth-адаптер, то планшет будет выполнять роль бортового компьютера.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

Как к кассетной магнитоле подключить aux

Хочу рассказать как я сегодня апгрейдил штатную кассетную магнитолу AKR-4625MA на Daewoo Nexia.
Кассеты я понятно не слушаю, прошлый век, а вот телефон с мп3 у меня есть. Захотел сделать линейных вход, он же по английски AUX.

Сначала я думал просто отрезать провода от головки, и припаяться к ним. Помню как-то в детстве так сделал для обычного кассетного магнитофона. Но потом подумал что придется обманывать магнитолу, что в нее вставили кассету, моторчик будет жужжать, его надо будет тоже как-то отключать. Да и с точки зрения электроники это наверно не правильно.
Почитал в интернете, посмотрел схемы, поискал на плате и нашел где можно подпаяться проще.
Вот вид всей магнитолы снизу.

Я увеличил интересующий нас участок, где можно подпяться, вот он:

Здесь на плате даже указаны дорожки, которые идут от головки дальше к усилителю.
TA ROUT — это правый канал
TA LOUT — это левый канал
ну и надо где-то припаять землю.
На фото видно как эти провода соотносятся с мини-джеком, а именно его я и припаял к проводу. Не стал делать гнездо, чтобы туда опять вставлять другой провод папа-папа. Зачем? Сразу вывел папу, чтобы вставить его в телефон.

В результате: включаю магнитолу — играет радио. Я вставляю этот миниджек в телефон, и включаю любую музыку на телефоне. И все. В колонках автомобиля играет мелодия с телефона. Никакую кассету вставлять не нужно. Моторчик от кассеты не крутится. При этом радио на магнитоле само собой перестает играть. Я думал надо будет как-то выключать радио, но оно само — приятно:)

Вопрос копеешный, даже не считал.

Кстати говорят, что лучше сюда еще впаять резистор на 10 КилоОм, в провод каждого канала. Я не понимаю зачем? Ведь резистор просто немного снизит напряжение передающегося сигнала, и это же самое происходит с понижением громкости. То есть если впаять резистор просто будет немного тише, зачем его впаивать?
Подскажите, будет ли реальный толк от этого резистора? Ведь и так все работает как я хотел.

Спасибо за внимание! И может быть совет по поводу резисторов!

Всем доброго дня утра ночи вечера =)

Собсно что пишу то…Давно хотел сделать aux в свой магнитофон, что б в машине можно было послушать музыку с плеера.

Что имеем: магнитолу с кассетником и радио.
Чего хотим: магнитолу с AUXом, радио и для фана оставить рабочим кассетопрожевыватель=)

Ок. Находим в интернете Datasheet к нашему магнитофону и ищем там место, куда можно впаяться (желательно после предусилителя магнитной головки кассетника и перед системной микросхемой также усилителем самого мафона, что бы получить полноценное управление сигналом с внешнего источника)

Вот так выглядит место на схеме.

Вот место на плате.

Для подключения внешнего источника сигнала (aux) использовал джек с размыкателем. Т.е. если внешний источник не подключен, то на усилитель идет сигнал с кассеты, а если подключен, то сигнал с внешнего источника.
Тем самым мы сохраняем функционал кассетника и получаем AUX.

Вот сам джек: для наглядности фоткал его с двух сторон.

Вот распиновка контактов “к чему паять”

Берем два куска провода по 1 метру и с одной стороны припаиваем к джеку с другой стороны, согласно рапиновке, к перемычкам на плате.
За неимением термаклея, для изоляции, проложил контакты кусками изоленты.

Тестером контролиру проделанную работу.
Собираем магнитофон, несем в машину, подключаем, работает!

Что бы заработал aux, в данном случае надо вставить кассету (много датчиков и схем контролирующих нахождение кассеты в мафоте, хрен обманешь =)), но помех от нее нет и звук хороший.

Ту же операцию можно проделать и со старыми cd мафонами.
