Как правильно сделать разводку элктро и интернета в квартире: Разводка электропроводки своими руками – как сделать в квартире или доме, схемы +видео

Разводка электропроводки своими руками – как сделать в квартире или доме, схемы +видео

При любом ремонте в квартире, частном доме или на даче, а также поломке любого элемента электропроводки нужно в точности знать, где проходят провода. В противном случае это может привести к дополнительным проблемам, связанным с поиском замаскированных в стене электрических кабелей или что ещё хуже попаданию инструмента в провод под напряжением. В таком случае желательно иметь схему проводки. Но как часто это бывает, её нет под рукой, так как при покупке собственного жилья никто не интересуется о данной документации. Поэтому, желательно разбираться в различных вариантах электроснабжения, так как в многоквартирных постройках они стандартные.

Варианты соединения проводов

Человек, понимающий что его ожидает в процессе самостоятельного составления схемы электропроводки или непосредственно выполняющий работы по установке розеток, выключателей и источников света в собственной квартире своими руками должен знать основные способы, которыми соединяются электрические цепи.

1. При последовательном соединении элементов цепей, каждое последующее устройство следует за предыдущим без использования узловых соединений. Ярким тому примером может считаться всем знакомая гирлянда на ёлке, светодиоды которой располагаются на одном кабеле. Однако такая схема обладает весомым недостатком – при выходе из строя одного элемента отключаются все остальные потребители цепи.
2. Параллельная схема подключения не предусматривает соединение электрических элементов между собой, а группирует их в два узла. При этом, в случае поломки любого элемента, все остальные потребители остаются в рабочем состоянии.
3. При смешанном способе, один участок цепи включает сразу несколько вариантов соединений элементов как последовательно, так и параллельно.

Если домовладелец совершенно не разбирается в сфере обустройства электрических цепей, то все монтажные работы в квартире лучше доверить профессиональным электрикам, которые в сжатые сроки составят чёткий план, включающий в себя даже мельчайшие подробности, что позволит сэкономить на закупке расходных материалов.

Видео: схема прокладки кабеля в доме

Как выполняется разводка электропроводки

Выбор схемы должен происходить с полным осознанием дела. В первую очередь — это обусловлено правилами безопасности пользования электрическими цепями. На сегодня есть три основных варианта разводки.

1. Самым популярным способом прокладки проводки является подключение всех составляющих элементов сети при помощи распределительных коробов. Такая схема предусматривает монтаж щитка на лестничной площадке в специально обустроенной нише, а не в жилом помещении. В щитке располагают прибор контроля потребляемого электричества и несколько пакетников. Ввод электричества в квартиру выполняется посредством кабеля, разводка которого по комнатам осуществляется с помощью распределительных коробов.
2. Схема разводки способом «Звезда» подразумевает, чтобы каждый элемент подключался отдельной линией, подсоединённой, непосредственно в щиток через автоматический тумблер. При такой разводке в значительной мере увеличивается расход проводов, физические работы и стоимость проекта в целом. НоÉ оценив все достоинства и недостатки, становится ясно, что все затраты оправданы, так как, система предоставляет возможность полностью контролировать каждый потребитель отдельно.
3. Сходной с предыдущим вариантом разводки электропроводки является схема – «Шлейф». В таком варианте есть только одна отличительная особенность, которая заключается в подключении к одному кабелю нескольких потребителей. Благодаря этому уменьшается объем монтажных работ и расходных материалов, что приводит к снижению себестоимости проекта.

В большинстве случаев схема проводки предусматривает комбинацию одновременно нескольких способов прокладки кабелей. При этом очень важно продумать всё до мелочей, чтобы в конечном результате достичь максимальной эффективности и безопасности электрической цепи.

Стандартная схема

Все идеи по обустройству электрических цепей перед началом монтажных работ желательно воплотить в детальной схеме, выложенной на листе бумаги. При этом важно учесть планировку каждого отдельно взятого помещения, что позволит посчитать количество распределительных групп и элементов электросети. Для удобства каждую группу можно выполнить отдельной схемой.

Из практики было выявлено, что максимальная эффективность разводки достигается путём объединения источников потребления в несколько групп, каждая из которых подключается на отдельный автоматический пакетник. Благодаря такому техническому решению облегчается дальнейший ремонт и обслуживания электрической сети без необходимости обесточивать всю квартиру. Помимо этого подключение всех потребителей на одну линию, возможно, только при наличии кабеля с большим сечением, который в состоянии выдерживать повышенную нагрузку, возникающую при одновременном включении всех электрических приборов в квартире.

При размещении щитка непосредственно в жилом помещении появляется возможность подключения электроприборов к отдельным автоматам. Это в значительной мере повышает эффективность и безопасность использовании электрической сети. Но, в таком случае, почему такая схема не нашла широкого распространения? Всё достаточно просто – такой вариант подключения приборов в сеть переменного тока в значительной степени увеличивает затраты на воплощение проекта. Поэтому выполняют разделение потребителей по следующим группам:

• осветительная группа жилых помещений и коридора;
• подача электричества в комнаты;
• электроснабжение в кухне и коридоре;
• подача света и электричества в санузел и ванную комнату. При этом данная группа подразумевает повышенную опасность из-за постоянно высокой влажности;
• если кухня оборудована электроплитой, то её подключение также должно выполняться отдельно.

Для обеспечения максимальной безопасности электроустановок каждая группа должна снабжаться УЗО — специальным защитным устройством, которое является не чем иным, как дифференциальным разрывателем цепи при максимальных значениях тока. Также такими защитными приборами необходимо оснащать проводку в санузле и на кухне.

После окончательного формирования основных групп, нужно распределить в каких местах будут расставлены потребители, такие как электрическая плита, нагреватель воды, кондиционер и т.д. На следующем этапе выполняют разметку установки выключателей, распределительных коробов, светильников и розеток. При этом все элементы нужно внести в схему разводки электропроводки, исходя из которой, можно рассчитать количество проводов.

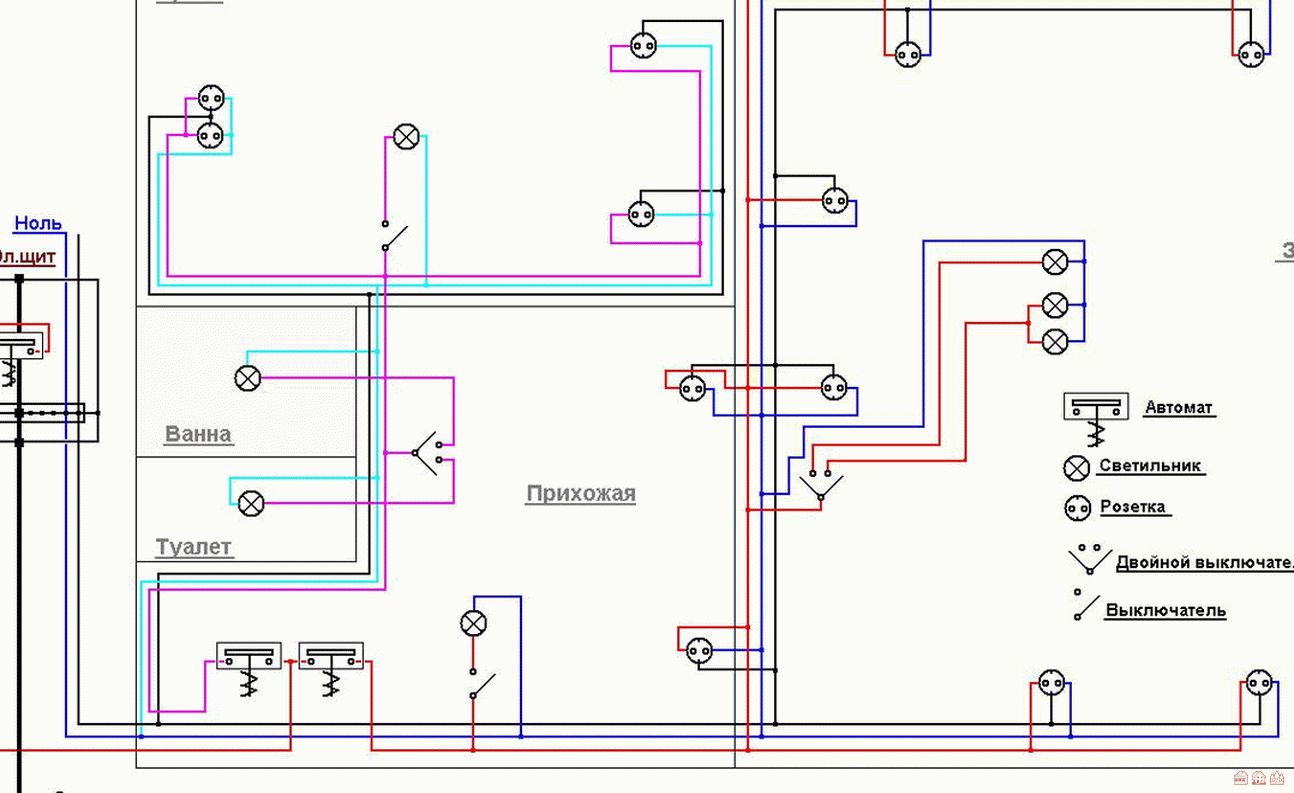

Очень важно, чтобы принципиальная схема разводки электричества была составлена в нескольких экземплярах, один из которых нужно сохранить на будущее. После того как все мелочи будут учтены, можно составить подробный чистовой чертёж в соответствии с точным планом каждого помещения.

Все точки установки электрических элементов проставляются на схеме в соответствии с общепринятой системой обозначений и соединяются линиями, обозначающими провода. Для улучшения читабельности схемы разные группы проводов желательно обозначать разными цветами.

Схема в обязательном порядке должна включать в себя все размеры помещений, расстояния от электрощита до розеток, выключателей и источников освещения и т. д. Такой подробный план позволит в максимально сжатые сроки качественно провести монтажные работы и расчёт всех необходимых расходных материалов, что даст возможность распланировать расходы.

Видео: схема электрической разводки в квартире

Основные требования, предъявляемые к электрическим схемам

Чтобы правильно сделать схему разводки электропроводки квартиры, следует знать некоторые важные требования, предъявляемые к прокладке проводов в жилых домах.

1. Ванная комната не снабжается розетками, кроме одной подключённой, посредством трансформатора для включения приборов низкого напряжения, таких как электробритва.
2. Недопустимо подключение заземления розетки к нулевому выводу. Также категорически запрещено заземлять элементы проводки на батарею или водопровод. Это небезопасно для жильцов квартиры.
3. Если на кухне установлена плита, подключаемая в сеть переменного тока или другие мощные потребители, то основной автомат должен быть большого номинала, чтобы не происходило ложных срабатываний.
4. Прокладка проводов должна, выполняться только в вертикальном или горизонтальном направлении.
5. Изменение направленности проводки может привести к риску попадания гвоздём или дрелью в провод под напряжением во время ремонта. Также недопустимо пересечение кабелей.
6. Важно чтобы электрические провода проходили на 15 см расстоянии от поверхности пола или потолка, а также оконных и дверных рам и внешних углов помещения.
7. Расстояние от труб отопления или водопровода не должно быть меньше 3 см. Проводка к розетке должна подходить с нижней части, в то время как к выключателю с верхней стороны.

Желательно, чтобы все розетки и выключатели, устанавливаемые своими руками, располагались на одном уровне. Так, для розеток приемлемая высота от пола составляет 30 см, тогда как для выключателей отступают от 80 см до 1 м. Естественно, при необходимости эти параметры можно изменять под потребности жильцов квартиры.

Как сделать разводку проводов своими руками

Для прокладки электропроводов в квартире нужно чётко следовать подготовленной схеме. При этом существует определённая последовательность проведения подобных работ своими руками.

1. В новых панельных многоэтажках строителями проделываются особые каналы, в которые в дальнейшем укладывают провода. Но, если штробирование не было выполнено, то придётся сделать всё своими руками с помощью перфоратора.
2. На стенах под штробы наносится разметка, чтобы к розеткам провод подходил в горизонтальном положении на одном уровне.
3. Штробы, подходящие к выключателям, идут вертикально от места установки прибора к потолку, не доходя до последнего на 150 мм. Затем провода укладываются в горизонтальную канавку, проложенную к электрическому щитку. Глубина штроб должна варьироваться от 15 до 20 мм.
4. В месте установки розетки устанавливается подрозетник.
5. Провода закрепляются в штробах с помощью алебастра или пластиковых хомутов.

Для правильного соединения проводов использует три различных метода – с помощью клемм, пайкой или скрутками, что можно просмотреть на видео. Первые два считаются наиболее эффективными в применении, поскольку считаются самыми надёжными и обладают высокой степенью безопасности, хотя их сложнее сделать своими руками.

Видео: монтаж электрической проводки

Какие провода выбрать

Чтобы правильно сделать электропроводку в квартире, нужно купить подходящие провода. При этом медный кабель считается лучшим при разводке по той простой причине, что обладает максимальной гибкостью, менее ломкий и имеет высокую проводимость тока. Также его удобнее монтировать в отличие от аналога из алюминия.

В квартирах в большинстве случаев прокладывают провода с двумя или тремя жилами с сечением 2,5–3 квадратных мм под розетки и 1,5 под выключатели и светильники. Для более мощных потребителей прокладывается отдельная линия с проводами более 3 мм квадратных, что позволит им не перегреваться.

Схема электропроводки вполне может быть составлена и воплощена в жизнь самостоятельно. Но ответственность за качество её работы и безопасность жильцов будет лежать на человеке, который проводил монтажные работы. Поэтому хотя бы минимальные познания в этой сфере приветствуются.

Видео: как правильно подобрать сечение кабеля

Разводка интернет кабеля

Во время ремонта квартиры, возникает ситуация когда нужно грамотно проложить проводку под Интернет. В данной статье я попробую доступно объяснить, как это делается.

На данный момент доступ Интернет в квартиру осуществляется несколькими способами:

1. Через телефонную линию (как правило, там, куда еще интернет-провайдеры не дотянули свою оптику)
2. Через ТВ-кабель (осуществляется телевизионными организациями)
3. Через отдельный сетевой кабель (прокладывается кабелем UTP 5e, от оборудования провайдера до квартиры абонента)
4. Через оптический кабель (в последнее время все чаще можно увидеть в новостройках)

В любом случае с коридорной площадки в вашу квартиру должен прийти сетевой или оптический кабель, от которого можно начинать разводку по квартире. Если нет не того и не другого, то проложить кабель придется самостоятельно, чтобы в будущем не портить отделку помещения.

РЕКОМЕНДАЦИЯ: Во время ремонта не поленитесь и проведите два сетевых кабеля UTP 5e, от щитка до будущего места расположения сетевого оборудования или слаботочного щита. В любой момент без особых проблем Вы сможете  использовать их для подключения: Интернета, телефона, домофона и т.п.

Для доступа Интернета, в зависимости от вида подключения используется различное оборудование – модем, маршрутизатор и т.д. Для него желательно найти удобное и доступное место. Если оборудования много (иногда требуется установить и WiFi роутер, и сетевое хранилище NAS и пр.),следует подумать о том, чтобы запрятать все это куда-нибудь в кладовую, т.е. организовать что-то наподобие “серверной комнаты”. Если таковой возможности нет, то его можно разместить в предварительно встроенные слаботочные щиты. Благо, что сейчас их огромное разнообразие и по габаритам так и по цене. В такие щиты следует обязательно предусмотреть электричество для питания сетевого оборудования.

“Серверная” или слаботочный щит с сетевым оборудованием, будет считаться центром для всех сетевых кабелей, проложенных по квартире. Отсюда происходит разводка сетевых кабелей по всей квартире.

Куда и сколько прокидывать сетевых кабелей:

1. К каждому месту расположения стационарного компьютера или рабочему месту, где вы планируете постоянно работать с помощью ноутбука.
2. К каждой точке расположения телевизора. В будущем, через этот кабель вы сможете организовать вещание цифрового телевидения или с помощью других домашних мультимедийных устройств, смотреть фильмы или слушать музыку.
3. К каждому дополнительному месту, где вы предусматриваете сетевое оборудование.

НА ЗАМЕТКУ: Так называемая “лапша” или другой телефонный кабель и провод, уже не используется в квартирной проводке, на их смену пришла “витая пара”. Так что если вам надо проложить кабель под домофон, телефон или сигнализацию, то следует использовать кабель UTP 5e.

В места куда прокладывается сетевой кабель планируйте специальные сетевые розетки. Очень удобно когда они монтируются в блоке с силовыми или другими розетками (ТВ, АУДИО).

Многие не желают тратить много сил на прокладку сетевого кабеля и ограничиваются сигналом WiFi. WiFi безусловно удобен и несомненно нужен! Но не смотря на его удобство существует множество факторов, которые в будущем переменят ваше мнение в пользу использования стационарных сетевых точек. Прежде всего это скорость. Если для Интернета сигнала WiFi более чем достаточно, то для цифрового телевидения, или при передачи локальной информации, скорость заметно будет ниже, чем при использовании для этих целей стационарного кабеля. Считаю, что использовать только WiFi, уместно в небольшой квартире с минимальным количеством пользователей.

Еще пару слов о прокладке сетевого кабеля.

При прокладке под штукатуркой используйте гофрированные трубки, для защиты изоляции кабеля. Изгиб кабеля не должен быть слишком сильным, иначе может заметно повлиять на скорость передачи информации.  В идеале, радиус изгиба сетевого кабеля, должен быть не меньше 8 внешних диаметров прокладываемого кабеля.

 Минимально допустимое расстояние между силовыми (электрическими) и сетевыми кабелями должно быть не менее 5 см (при горизонтальной прокладке)  и 30 см (при вертикальной прокладке).

Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

Содержание статьи

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

• Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
• Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
• Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
• Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
• Установить щиток, завести электричество в дом.
• Прокладка кабелей внутри дома, подключение розеток, выключателей.
• Устройство контура заземления и его подключение.
• Тестирование системы и получение акта.
• Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму.  Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т.д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т.п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

• Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
• Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



Основные правила монтажа проводки и установки розеток и выключателей в жилом помещении

Каждый из нас рано или поздно сталкивается с вопросом ремонта квартиры либо дома. Как правильно развести проводку в своем любимом жилище? К этому вопросу стоит подойти с огромной ответственностью, так как от этого зависит комфорт и безопасность нашей семьи.

Какие материалы лучше приобрести для электропроводки? Конечно же экономить на собственной безопасности не стоит и лучше купить провода и кабеля, а также системы прокладки кабеля хорошего качества и проверенного временем и потребителями производителя. Для проводки рекомендуем купить кабель и провод завода ЗЗЦМ либо кабель и провод завода Одескабель – продукция данных производителей уже много лет является высококачественной и соответствует всем стандартам производства (ГОСТ). Что же касается выбора систем прокладки кабеля, то тут выбор очень велик: представлены на рынке Украины множество производителей от Китая до всеми любимой Германиии и ценовой диапазон этих товаров также разный, поэтому стоит выбирать согласно своих экономических возможностей и желаемого качества продукции. Стоит отметить высокое качество продукции Schneider Electric и OBO Bettermann – купить системы прокладки кабеля можно тут.

Как правильно развести электро проводку в доме и с чего начать?

1. Определяем каким способом будет проводится монтаж линий.

Существует два способа монтажа: открытого типа и скрытого типа. В чем разница? При открытом монтаже все провода разводятся поверх уже готовых стен в специальных коробах и в них же монтируются розетки и выключатели. Выглядит это так:

Среди преимуществ данного вида монтажа стоит отметить:

• легкий доступ при ремонте, намного проще монтаж
• достаточно просто найти место повреждения проводки
• простота в добавлении новых точек

Но есть и весомые недостатки проводки открытого типа:

• внешний вид не очень красив и с точки зрения дизайна не всегда уместен
• данная проводка имеет меньший срок эксплуатации и больше подвержена механическим повреждениям





Намного большей популярностью пользуется проводка скрытого типа – все кабели и провода, коробки укладываются в штробы (каналы в стене) внутри стен и в специальных каналах под подвесными потолками.

Внешний вид срытой проводки:



С этим видом проводки ремонт повреждений достаточно трудоемкий и сложный, но вот долговечность и красивый внешний вид обеспечены, поэтому в 90% жилых помещений используют данный вид проводки.

2. Создаем схему проводки нашего помещения:

Для начала обязательно решим, где будут находится в нашем помещении следующие объекты:

1. место ввода трассы
2. распределительный щит, в котором будут установлены УЗО и автоматические выключатели
3. розетки, выключатели, распределительные коробки
4. где будет мощная бытовая техника
5. потолочные светильники
6. а также не забудем про розетки для телевизора, кондиционера и прочей техники, которая расположена на нестандартной высоте

После ознакомимся с основными правилами создания проводки и размещения розеток и выключателей



Основный правила проводки электропроводки в квартире, доме:

• Провода укладываются строго по вертикали и горизонтали.
• Угол поворота должен быть прямой – 90 градусов
• Удаленность от дверных и оконных проемов не менее 10 см
• Удаленность от отопительных труб не менее 15 см, а лучше 20 см
• Удаленность от газовых труб минимум 40 см
• Удаленность от потолка минимум 15 см, а если планируются подвесные потолки или натяжные, то лучше 30-40 см, чтобы оставить доступ к проводке
• В ванной комнате удаленность от водопроводных труб не менее 50-60 см

Почему так важно соблюдать правила проводки? Бывает в целях экономии проводку делают “произвольным методом” и тогда, по окончанию работ вообще не понятно где же проходит кабель. И если нам необходимо вцепить полку, картину или просто рамку для фото, то возникает вопрос – не повредим ли мы кабель, когда будем это делать? А вот когда все правила разведения проводки соблюдены, то мы можем смело приступать к данным работам.



Правила монтажа розеток и выключателей в квартире, жилом доме:

• Согласно Евростандарту: розетки устанавливаются на высоте 30 см от пола, выключатели – 90 см от пола. Это стандартная величина для человека среднего роста, но при разметке высоты стоит учитывать индивидуальные особенности жильцов.
• Прикроватные розетки и выключатели, а также возле столов и комодов устанавливаются на высоте 15-20см от поверхности мебели.
• Розетки и выключатели в ванной комнате обязательно должны быть влагостойким (степень защиты ІР 44). Рекомендуем купить Hager розетки и выключатели – великолепное качество немецкого производителя.
• Выключатели в ванную, туалет и кладовую размещают в коридоре, а в комнату, кухню, коридор внутри данного помещения.
• Если у вас маленький метраж помещений, то стоит обратить внимание на возможность монтажа розеток в откосах

Розетки и выключатели Hager купить в нашем интернет-магазине – компания Поло-Электро официальный дистрибьютор Hager в Украине.

Основываясь на данных правилах и учитывая будущий дизайн своего жилья приступайте к созданию своей схемы электропроводки.

Подсказка: используйте копию плана своего дома – там уже есть все необходимые замеры.

Выглядит схема приблизительно так:

Ну вот, схема готова и можно приступать к работам. Не забудьте сфотографировать разведенную проводку в вашем помещении – это поможет, если необходимо будет ее ремонтировать.

Монтаж слаботочных сетей в квартире |

  Слаботочная сеть – это  кабельная сеть, по которой протекают не силовые, а информационные токи с напряжением до 12 – 24В.   Перед тем, как  разводить кабели слаботочных систем, важно понимать, что сначала должен составляться  проект планируемой сети, указав местоположение всех потребителей слаботочной системы. А также определиться с выбором провайдера.   Данный текст поможет людям, заказывающим ремонты или делающих его самим, продумать и правильно реализовать прокладку интернета и проводов для телевидения.

   Давайте разберемся из чего состоит квартирная  слаботочная  сеть и ее основные особенности. К слаботочным системам, которые устанавливаются в частных домах-квартирах, относятся:

1. Интернет
2. Телевидение
3. Акустические системы
4. Домофон
5. Система пожарной безопасности

   Процесс монтажа

1) Подключение интернета.

    Интернет заводится в квартиру одним кабелем  UTP от  провайдера (с лестничной клетки или коридора). Далее интернет разводится по квартире куда нужно. Для этих целей используется роутер (маршрутизатор). Условно, вы вставляете кабель от провайдера на вход, а на выход подключаете все свои устройства. Свои устройства вы можете подключать не только по проводам, но и по беспроводному соединению, в таком случае в роутере и в устройствах должен быть WiFi.
    У интернета по проводам есть следующие преимущества по сравнению с беспроводным WiFI:

1. Не надо настраивать беспроводное соединение — вводить пароль.

2. Сигнал роутера может гаситься из-за работы  источников электромагнитных излучений – СВЧ-печи, индукционной варочной панели. Ослабление сигнала роутера из-за материала стен и их толщины.

    Таким образом, все компьютеры и другие устройства лучше подсоединять к роутеру проводным соединением. Но WiFI в квартире также непременно нужен. Сейчас полно устройств – телефонов, планшетов, ноутбуков – которые подключаются к интернету. И подключаются они по WiFi. Даже если у вас нет всего этого сейчас, то  гарантированно появятся в ближайшем будущем. Поэтому,  необходимо покупать роутер с беспроводным адаптером и прокладывать интернет по проводам.

    Как прокладывать

  При ремонте квартиры или дома необходимо сразу определить с местом в квартире, где будет стоять роутер. Обычно роутер ставят у входной двери или рядом с силовым щитком ставится слаботочный щит с розеткой для роутера. Если дом  большой  – роутер где-то в центре для лучшей подачи сигнала.   Делаются розетки во всех местах, где запланирован проводной интернет, и от них к слаботочному щиту прокладываются провода  UTP.

  2) Подключение телевидения

      Антенная разводка для телевизоров

    Разводка антенного кабеля может быть от коллективного (кабельного) канала, индивидуальная или комплексная. Для кабельного телевидения достаточно проложить 75-омный TV кабель к  делителю на лестничной клетки , а уже в квартире установить свой делитель на необходимое количество телевизоров. Для спутниковой разводки нужен специальный кабель для цифрового сигнала, который нужно проложить от тарелки к конвертору и рессиверам.

     Цифровое ТВ
   Так называемое «цифровое телевидение» в большинстве своем вытесняет аналоговое. Телевизионный сигнал идет по интернет-проводам – UTP/FTP. Чтобы смотреть его на телевизоре надо для каждого телевизора ставить IPTV-приставку (Ростелеком), для просмотра на компьютере надо покупать программу просмотра.
   Прокладка проводов пылностью аналогична проводке интернета: на каждое устройство просмотра тв проводится отдельный провод. Сигнал в квартиру подается по тому же проводу, что и интернет.

    3) Разводка кабелей для акустических систем домашнего кинотеатра

    Определившись с расположение саб-буфера, как правило в гостиной,  и колонок (на полу, в углах комнаты, на стенах..) и проложить к ним специальные кабели. Важное значение имеет направление укладки (от телевизора к динамикам) — указано стрелкой на самом кабеле. Важно, что при установке качественной акустической системы одно устройство будет обязательно, – ресивер. При нормальном варианте подключения в ресивер вставляется HDMI кабель с источника. По этому кабелю передается и картинка, и звук.
    Ресивер передает картинку далее по HDMI кабелю на телевизор/проектор, а звук разводит по акустическим кабелям к внешним колонкам. Главное проложить провода можно заранее и про запас. Под телевизором, там же  где и  ресивер устанавливаются розетки для акустических проводов. На них подается сигнал с ресивера.  Прокладываются акустические провода до таких же розеток, к которым подключаются колонки.

   4) Разводка для домофона или видеодомофона

    Для домофона следует заложить провод UTP/FTP от вызывной панели к абонентскому устройству, или провод 2*0,75 КВК-2П. На абонентское устройство подается питание двухжильным проводом – как правило ШВВП 2*0,75.

   Следует учесть что блок может быть не один, к примеру в коридоре, на кухне и в спальне, можно предусмотреть также установку коммуникатора для выведения сигнала видеодомофона на экран телевизора на отдельный канал.

Как правильно спланировать разводку электрики в одноэтажном доме

Жизнь современного человека стала полностью зависима от коммуникаций, которые окружают его дома или на работе – электричество, отопление, канализация и водоснабжение. К новому виду коммуникаций относятся интернет, без которого сегодня почти никто не обходится.

Одним из этапов планирования частного дома является составление схемы электропроводки. Она почти ничем не отличается от разводки проводов в квартире, только в доме их больше, и подключение идет не от распределительного щитка, как в высотном здании, а непосредственно от столба линии электропередач.



На схему электропроводки влияют 2 фактора:

1. Мощность и количество всех электроприборов, которые предполагаются для установки в доме.
2. План всего здания.



Так как обеспечение одноэтажного дома электричеством, работа очень ответственная, то и ошибок при составлении схемы не должно быть. Они в дальнейшем могут стать причиной поломки электроприборов или пожара.Кроме этого, правильно спланированная схема позволит грамотно составить смету и провести разводку электрики в одноэтажном доме с учетом всех его комнат, подсобных помещений, и наружного освещения.

  Вводный кабель

Одним из главных нюансов, с чего необходимо начинать планировать электропроводку, это определение, какого сечения должен быть вводный кабель. Если для квартиры достаточно 4-6 мм2, то в одноэтажном доме нагрузка на всю систему намного выше, поэтому может потребоваться кабель с поперечным сечением не менее 10 мм2.Важно помнить: для однофазной электросети используется трехжильный кабель, тогда как для трехфазного кабеля – пятижильный с обязательным заземлением одной жилы с предназначенной для этого клеммой на вводном щитке.



С чего начать?

Любая схема проводки начинается с плана здания и определения количества бытовых приборов, которые предполагается в нем использовать. Так, если отопление будет электрическое, то потребуется схема, предусматривающая подобные нагрузки на сеть, если будут применяться только обычные электроприборы, то схема будет выглядеть по-другому.



Взяв подробный план одноэтажного дома, нужно:

• Указать в каждом помещении, какие бытовые приборы там будут использоваться, например, кондиционер, электрокамин, телевизор и другие.
• Ванная комната так же требует тщательной прорисовки схемы, ведь именно там устанавливается бойлер, стиральная машинка, другие бытовые и осветительные приборы.
• То же касается кухни и всех подсобных помещений, например гардеробной, где требуется специальная подсветка.



Обязательно необходимо составить список всех приборов, которыми будут пользоваться в доме.Следующий этап – это “расстановка” мебели на плане. Это необходимо для того, чтобы заранее определить, где будут розетки и как распределять бытовую и осветительную технику. Так же заранее прорисовываются выключатели. Чаще всего они находятся на стене возле двери, но могут быть и другие варианты.

Дальнейший этап – это изображение проводов к светильникам. Например, если это будет люстра, то должен быть прорисованы 2 линии – первая соединяет боковые стороны потолка посередине, а вторая – его продольные стороны. Точка их пересечения на потолке – это и есть место, где будет висеть люстра.Для точечного освещения требуется другой подход, поэтому лучше заранее продумать, как будут освещаться не только жилые комнаты, но и подсобные помещения и двор. Все точки, обозначенные на схеме, будут окончанием ветки в каждом конкретном помещении. Начальной из них является счетчик.Важно помнить: лучше проконсультироваться с дизайнером, который поможет грамотно расставить и разместить все осветительные природы с учетом естественного освещения дома, чем потом тратиться на дополнительные электроприборы.

Способы проведения веток электропитания

Следующий этап планирования разводки в одноэтажном доме – это способы их проведения и маршруты:

• Один из них – “покомнатный”, при котором в каждое отдельное помещение проводится 1 ветка. В дальнейшем она распределяется между всеми розетками и осветительными приборами.



Важно помнить: такой же способ применяется для вывода силового кабеля на электроплиту.

• Во втором следует “разбить” все потребители электроэнергии по группам для дальнейшей прокладки для каждой из них отдельного кабеля. Это способ считается более приемлемым при большом количестве бытовых приборов, так как можно подобрать кабели разного сечения для каждой группы. Так же, если вдруг произойдет замыкание, то от него пострадают не все “участники” группы, а, например, светильники останутся работать.

В эти группы входят:

• Все мощные электроприборы – бойлер, отопительный котел, стиральная машинка, электроплита, холодильник и другие.
• Осветительные приборы.
• Другая бытовая техника – телевизор, микроволновые печи и другие.



Для каждой из представленных групп проводится свой электрокабель. Схема выглядит следующим образом: общий авто выключатель → УЗО → электросчетчик → распределительный щит → каждая отдельная ветка проводки → розетки, бытовые приборы, светильники и другое.Важно помнить: для каждой ветки обязан быть предусмотрен, как отдельный автоматический выключатель, так и УЗО.Количество веток зависит исключительно от масштаба дома и тех электроприборов, которые будут в нем работать. На однофазную ветвь нагрузка не может превышать 2 кВт. Для трехфазной – лимит 6 кВт.

Способы введения электричества

Важно не только занести в план дома все узлы и ветки электросети, но и заранее продумать, как оно будет подаваться в помещения.



Ввести электричество в одноэтажный дом можно двумя способами:

1. Воздушный путь является самым распространенным, но он доступен, если расстояние между домом и столбом ЛЭП не более 20 метров. Для этого:
2. В стене сверлиться сквозное отверстие, в которое вставляется отрезок трубы небольшого диаметра.
3. К стене на кронштейнах крепится изолятор.
4. Между изолятором на стене и на столбе протягивается стальной трос.

• К нему крепятся проводящие провода на расстоянии 0.5 м с помощью хомутов из пластика или металла.
• Провода протягиваются сквозь отрезок трубы, вставленный в стену, и подсоединяются к распределительному щиту.
• Герметизацию ввода провода можно провести с помощью пены, задув ею свободное пространство.

Важно помнить: натяжение троса и проводов, прикрепленных к нему должно быть достаточным, чтобы они не провисали и ни в коем случае не соприкасались с деревьями или другими постройками.

1. Подземный ввод кабеля у профессионалов считается более надежным, так как на него не влияют погодные и другие факторы. Тем не менее, этот метод так же имеет некоторые недостатки, так как грунт может со временем повредить внешнюю оболочку кабеля, поэтому при составлении схемы такой прокладки, следует заранее позаботиться о защите.

Важно помнить: подобные работы могут проводиться только специалистами организации, обеспечивающей подачу электроэнергии на столбы ЛЭП.

Подведение проводов к розеткам

Что бы правильно спланировать электрику в одноэтажном доме, следует внести в схему разводку проводов к розеткам.

Так как места розеток и количество приборов уже определено, следует определиться, какой кабель для них потребуется:

• Чаще всего проводка осуществляется с помощью провода с поперечным сечением не более 2. 5 мм2.
• Так как к одному контуру подключается сразу несколько розеток, то его защитный авто выключатель должен быть рассчитан на 25 А, а УЗО – на 30 А-30 мкА соответственно.



Важно помнить: одна ветка может быть подведена к розеткам сразу к нескольким комнатам, но при этом нужно учитывать, количество и мощность работающих там приборов. Для этого определяется их совместная мощность и делится на величину напряжения. Если сила тока превышает 20 А, то следует перераспределить нагрузку на несколько веток.

• При проведении ветки в комнату, в ней устанавливается распределительная коробка, от которой отходит столько кабелей, сколько розеток в помещении.



После того, как будут проведены все расчеты и определено количество контуров, на схеме прорисовываются пути прокладки кабелей. Чтобы легче ориентироваться в схеме, лучше каждую розетку и ведущий к ней кабель прорисовывать отдельным цветом. То же делается при обозначении проводки к осветительным приборам.Эта работа касается только коридоров, жилых и подсобных помещений, так как для ванной, кухни и туалета составляется отдельная схема.

Разводка на кухне

Как правило, проводка электросети на кухне – работа специфическая, так для этого потребуются другие походы:

• Здесь протягивается 4 контура: осветительные приборы, холодильник, другая бытовая техника. Последний контур предназначается для ванной комнаты, если она расположена рядом с кухней. Кабель выбирается в соответствии с мощностью электроприборов.
• Контур для менее мощной техники (микроволновая печь, посудомойка, кухонный комбайн и другие) должен иметь кабель с сечением не менее 4 мм2 и двух розеток на 2-3 выхода, автономный выключатель на 2 А и УЗО 30 А.

Важно помнить: хотя места розеток уже заранее были распределены на схеме, при обустройстве кухни лучше было бы, чтобы они находились под столешницей и на значительном расстоянии от раковины.После того, как все контуры прорисованы и учтены, разводку проводки на кухне обозначают на основной схеме.

Разводка в ванной комнате

Для ванной не желательно проводить отдельные ветки, поэтому чаще всего используют часть контура из кухни. Связано это с тем, что по правилам безопасности в этом помещении должно быть только освещение, его и указывают на официальной схеме разводки электрики. Поэтому она показывает, где будет расположен светильник и маршрут кабеля к нему.



Но, как это часто бывает, люди устанавливают в ванной комнате бойлер, стиральную машину и другую технику, поэтому ее не указывают в плане, чтобы избежать проблем со сдачей дома в эксплуатацию.

• Для этого используют удлинитель с тремя гнездами, от которого отходит трехжильный кабель.
• Над плинтусом между ванной комнатой и кухней нужно просверлить отверстие, в которое протянуть удлинитель и кабели от бойлера и стиральной машинки.
• Снабженные заранее трехполюсными вилками, эти кабеля от техники и удлинителя подключаются к контуру на кухне, а чтобы они не были видны, их можно “упаковать” в короб из гипсокартона.



В самой ванной удлинитель лучше закрепить на стене, например, повесить на шурупы. Один или два прибора могут быть подключены к удлинителю постоянно, а третий использовать для мелкой бытовой техники, например, фен, вентилятор или другого.

Электроветки для мощной техники

Для приборов, имеющих большую мощность, например, кондиционеры, теплые полы, электро конвекторы и другие, лучше сразу на схеме предусмотреть отдельную линию. При этом сечение кабеля подбирается под каждый прибор отдельно, например, для электроплиты оно будет составлять 4 мм2, а для кондиционера – 2,5 мм2.Так как в плане одноэтажного дома указывались все мощные электроприборы и их местоположение, то остальная задача – показать путь кабелей к розеткам, к которым они будут подключены.Такая же работа обязана быть проведена при составлении схемы наружного освещения здания и участка, а так же проведены все необходимые расчеты подачи электричества в хозпостройки.

Типовые решения для загородного дома

Чтобы избежать возможных недочетов и ошибок, следует точно уяснить, как именно выполняется разводка в частном доме.

• Первым вначале схемы указывается место входного рубильника, с помощью которого можно быстро обесточить весь дом при необходимости.
• Следующим идет электросчетчик, который должны устанавливать специалисты соответствующей организации.
• Затем система автоматического отключения подачи электричества, которая срабатывает при превышении максимально допустимой мощности.
• Для наиболее мощных приборов должны быть установлены автоматические выключатели большей мощности.
• Следующий этап – разводка электрики непосредственно к потребителям и розеткам.



Прорисовав на схеме эти этапы с подробными маршрутами проводки кабелей, можно приступать непосредственно к монтажу.

Испытание электропроводки

Узнать, правильно ли была разработана схема проведения электричества в частный одноэтажный дом, можно проведя испытания готовой системы. Это необходимо сделать, чтобы убедиться, что ни в одной из ее узлов нет перегрева, который со временем может либо нарушить работу всей электропроводки, либо ее части, либо привести к возгоранию.



Для проведения работы потребуется мультиметр, которым нужно “прозвонить” все электролинии. Проведение работы делится на несколько этапов:

• Во-первых, необходимо проверить систему на наличие коротких замыканий. Попутно так же определяется, нет ли соприкосновения проводов заземления, фазы и нуля. При проведении этой работы так же следует уделить внимание качеству изоляции, для чего можно использовать мегаомметр.
• Во-вторых, проверка всех выключателей, как автоматических, так и обычных.
• В-третьих, следующий этап – “прозвон” всех выводов розеток и светильников.



Чтобы после окончательного пуска в эксплуатацию сети, не получилось непредвиденных сбоев, лучше заранее проверить цельность электрического кабеля по всему дому.Вполне может быть, что при проведении других работ, провод был механически поврежден, что выльется позже либо в короткие замыкания, либо через него вообще не будет подачи электроэнергии.Только после тщательной проверки каждого узла и каждой ветки электросети, можно устанавливать розетки, осветительные приборы и вводить ее в эксплуатацию.



Правильное планирование разводки электрики в одноэтажном доме – это очень ответственная работа, требующая не только базовых знаний, но понимания, какой она должна быть, и максимального внимания на всех этапах – от схемы до монтажа.Только в этом случае можно быть уверенным, что дом безопасен для проживания и обеспечен необходимым количеством электроэнергии с учетом запросов, как его обитателей, так и самого здания.

Как выполняется проводка телевизионного кабеля в квартире

Скрытая проводка кабеля для ТВ

Трудно представить себе городскую квартиру без телевизора. В сегодняшнем динамичном ритме жизни, он является неотъемлемым атрибутом любого жилища. При этом изображение должно быть качественным, с объемным звуком, с четкой передачей цвета.

Даже хорошие антенны и новейшее оборудование будут бессильны, если выполнена некачественная проводка телевизионного кабеля в квартире. Статья подскажет правила его монтажа.

Выбор телевизионного кабеля

Проводка антенного кабеля в квартире начинается с выбором качественных материалов и оборудования.

Основными характеристиками кабеля являются:

• Длина.
• Толщина.
• Пропускная способность.

Для передачи телесигналов высокого качества, рекомендуется применение таких типов телевизионных кабелей:

• Марки РК 75-4-11 и РК 50-7-11 отлично подходят для кабельного телевидения.
• Марки Р0К 75-4,8-318 и РК 75-4,8-312 хорошо использовать для цифрового телевидения.
• Марка РК 75-2-13, это более гибкий с меньшим диаметром провод, применяется для небольших кабелей, идущих от ТВ розетки до телевизора. Цена такого провода самая меньшая.

Кабель марки РК 75-2-13

Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Приспособление	Назначение
Усилитель с адаптером	Такое устройство используется для усиления сигнала, идущего от общей телевизионной антенны к конкретному телевизору. К ТВ кабелю усилитель подсоединяется штекерными разъемами с резьбой.
Разветвитель ТВ кабеля	Поступающий в «слабую точку» телесигнал, от общей антенны к межэтажному щиту, установленному в подъезде через разветвитель ТВ кабеля, идет в разные помещения квартиры к телевизорам. Их основное назначение — разделение входного сигнала на требуемое количество возможных точек подключения телевизора. При этом точек может быть достаточно много, но пропорционально их числу, будет уменьшаться качество сигнала.
Сумматор телесигналов	По внешнему виду устройство напоминает разветвитель. Сумматор предназначен для суммирования телевизионных сигналов от антенн разной частоты в один общий телесигнал, который подается по единому кабелю к нужному телеприемнику.
ТВ розетка для F-разъема при подключении антенного штекера	Это конечное приспособление для подачи телесигнала к телевизору. Крепится розетка в специальной коробке, расположенной в стене, а ТВ кабель, который подходит к ней — присоединяется винтовым зажимом.
Штекер антенный	Эти приспособления служат для конечного подключения кабеля, с двух сторон оборудованного антенными штекерами, к телевизору и телевизионной розетке. Штекера к кабелю подсоединяются с помощью пайки, или навинчиванием штекера на кабель, создавая при этом достаточно надежное, хорошо экранированное соединение элементов.

После знакомства со всеми приспособлениями и выбрав нужный кабель, можно выполнять проводку его своими руками.

Порядок прокладки кабеля

Проводка ТВ кабеля в квартире может выполняться двумя способами: открытым, и в кабель-каналы или в штробы.

Технология по укладке кабеля предлагает:

• Участок, расположенный от щитовой разводки до разветвления в квартиру, прокладывается в кабель-канале.

Совет: Первоначально кабель-канал должен превышать нужную ширину, потому что со временем может понадобиться проводка интернет кабеля в квартире или шнура для телефонной «лапши». При подключении к щитовой, следует сделать провод без экранного покрытия минимальной длины, что улучшит качество изображения.

• От ответвления провод подключается через F-разъемы. При этом лучше использовать резьбовые варианты. Наличие внутренней резьбы, позволяет, при необходимости, легко перемонтировать всю сеть.
• Монтируется разветвитель. Для него важным условием является выбор правильного места. При этом нужно предусмотреть, чтобы не был испорчен интерьер помещения из-за не слишком презентабельного внешнего вида приспособления. Однако и прятать устройство далеко нельзя, чтобы к нему был свободный доступ.

Монтаж разветвителя

Правила монтажа антенного кабеля

Совет: Чтобы избежать «паразитные наводки» на кабельные линии для телевизионного сигнала, их необходимо размещать максимально далеко от силовых электролиний в квартире, и от устройств и линий, идущих к ним, где присутствуют большие пусковые токи: для холодильника, микроволновки, утюга, стиральной машины.

• Телевизионный кабель размещается в канале со «слаботочными» линиями, такими как линии сигнализации, телефонные, интернет.
• Все линии, и разводку ТВ кабеля по всей квартире, стоит выполнять длинными целыми кусками.
• Нужно избегать пересечений телевизионных кабелей и силовых линий электрической сети, а при необходимости – пересекать провода под прямым углом.
• Монтажные работы следует проводить с разделителями и разветвителями телевизионных сигналов лишь заводского изготовления. В этом случае, обеспечивается надежный контакт проводов и экранирование входящего сигнала. Это не обеспечивают никакие скрутки проводов, а значит и не будет качественного сигнала для ТВ.
• Прокладку кабельных линий необходимо выполнять с использованием специального телевизионного кабеля марки РК 75 или специального кабеля для цифрового телевидения.
• Прокладку и подключение ТВ кабеля нельзя проводить с образованием петли кабеля, его скрутки в бухту, с резкими изгибами. Это сразу приведет к ухудшению качества воспроизведения сигнала.
• При совместной укладке ТВ кабеля и линии электросети, нужно использовать телевизионный кабель, у которого диаметр центрального провода не менее 1 мм, а лучше с двойным экранированием: двумя слоями фольги, расположенной над оплеткой и под ней.

Проводка кабеля в квартире

Инструкция по проведению в квартиру кабеля предлагает:

• На верхнем этаже здания находится щит, от которого проходят множество разных проводов. Они имеют маркировку по принадлежности к определенной квартире.

Распределительный щит

• Определяется нужный кабель, и протягивается до требуемого этажа.
• Возле двери сверлится небольшое отверстие, чтобы через него можно было протянуть провод в квартиру.
• В помещении кабель крепится возле входной двери специальными настенными креплениями.

Монтаж кабеля в квартире

• От двери проводка протягивается к телевизору. Обычно для этого кабель скрывается специальными конструкциями.

Полное представление работ по прокладыванию кабеля помогает получить видео, где рассмотрены все действия и даны полезные советы.

Как маскировать телевизионный кабель

После того, как проводка в квартире телевизионного кабеля завершена, возникает необходимость его скрыть. Это можно выполнить несколькими способами.

Например:

• Спрятать провода в пластиковом коробе, представляющем собой достаточно длинную конструкцию — примерно два метра, верхняя часть которой открывается. Закрепить короб на стене можно с клеем или саморезами, как на фото.

Пластиковый короб для прокладки кабеля

• Выполнить укладывание проводки за плинтус. В этом случае, планка снимается, а после размещения кабеля снова крепится на прежнее место. Можно использовать напольные плинтусы, имеющие кабель-каналы.

Прокладка кабеля в плинтусах

• При ремонте квартиры, скрыть проводку можно, выполнив в стене небольших размеров углубления для кабеля, а затем стены оштукатурить. Это самый безопасный вариант.

Подготовка стены под прокладку кабеля

Правильно подобранные провода для проводки в квартире, использование качественных приспособлений и аксессуаров, профессиональный монтаж системы, позволит принимать надежный сигнал ТВ от кабельного телевидения.

Что вы должны знать о сети Powerline у ​​себя дома

Всю сознательную жизнь живу в квартире. У меня всегда была возможность передвигаться по работе, поэтому я не хотел покупать дом. Но жить в квартире – или даже в арендованном доме – означает, что я не могу выполнять какие-либо серьезные настройки. Если бы я мог, я бы пробил дыры в своих стенах и проложил кабель Ethernet в каждую комнату, чтобы обеспечить постоянную скорость и сделать мою домашнюю сеть максимально безопасной.Сколько я себя помню, мой рабочий стол и Xbox всегда были подключены к Ethernet именно по этим причинам.

Сеть

Powerline – отличный способ восполнить этот пробел. С правильными адаптерами подключение к Интернету может осуществляться по электропроводке в вашем доме или квартире, вместо того, чтобы повсюду протягивать кабель Ethernet. Я хотел попробовать это, поэтому купил комплект TP-LINK. Существуют более дешевые модели, которые обеспечивают соединение на более медленных скоростях, но я хотел дать соединению больше места и получить комплект, который работал бы в будущем, если бы у меня было более быстрое подключение к Интернету.

Вот некоторые мысли по поводу опыта.

Начало работы

Установка

проста: вы просто подключаете кабель Ethernet от маршрутизатора или модема к одному из адаптеров, а затем вставляете этот адаптер в электрическую розетку. Но вам нужно убедиться, что он подключен прямо к розетке, а не к удлинителю или ИБП. Соединение может пропускать через эти аксессуары, но скорости в лучшем случае будут непостоянными.

В другой комнате подключите другой адаптер и подключите к нему кабель Ethernet.Оттуда кабель Ethernet можно подключить к коммутатору, маршрутизатору или, в моем случае, прямо к моему настольному компьютеру с Windows. Предполагая, что электропроводка в вашем доме была проложена в течение последних 30 лет или около того, сигнал должен передаваться без проблем. Адаптеры, продаваемые в одной коробке, уже будут соединены вместе, что означает, что они работают по принципу Plug and Play.

Однако при этом возникает проблема безопасности. Если кто-то, кто живет в вашем комплексе, купит адаптер той же марки и модели, возможно, он сможет получить доступ к вашей сети, поскольку адаптеры будут использовать одни и те же учетные данные по умолчанию.К счастью, есть способ связать адаптеры, чтобы они установили свои собственные учетные данные. Это также позволит вам добавить больше адаптеров в вашу сеть. Точный метод варьируется от производителя к бренду, но на моих адаптерах TP-LINK на боковой стороне адаптера есть кнопка сопряжения. Также есть утилита, которую можно использовать для управления адаптерами.

Тестирование

Моя основная причина попробовать комплект Powerline заключалась в том, чтобы иметь возможность подключить свой настольный компьютер к маршрутизатору без необходимости прокладывать сверхдлинный кабель Ethernet через мою квартиру.Мой модем и роутер находятся в моей гостиной, так как моя квартира устроена так, поэтому по необходимости мой стол был также в моей гостиной. Это не было концом света, но я хотел, чтобы мой стол был в моей столовой, чтобы было больше вещей разложить. Перед тем, как переместить свой стол, я установил комплект Powerline и достал свой ноутбук, чтобы проверить скорость соединения. Я провел три теста скорости с кабелем Ethernet прямо от моего маршрутизатора, и его средняя скорость загрузки составила 82 Мбит / с. Затем я подключил свой кабель Ethernet к адаптеру Powerline, подключил адаптер к стене, а затем вставил другой адаптер в розетку.

Поскольку я отключил питание модема и маршрутизатора, им потребовалось несколько минут, чтобы они начали работу. Когда они снова подключились к сети, я подключил кабель Ethernet к адаптеру на кухне и снова провел три теста скорости. Средняя скорость для этих тестов составляла 81 Мбит / с, что достаточно близко для меня, чтобы сказать, что реальной деградации не было.

Также на фото: моя ужасная попытка прокладки кабеля.

Заключительные мысли о сетях Powerline

Скорость загрузки Raw – не единственная проблема, о которой следует беспокоиться.Скорость межсетевого взаимодействия также является проблемой, которую следует учитывать, особенно для тех, у кого есть медиасервер. Я не проводил никаких научных измерений, но я рад сообщить, что потоковая передача фильмов из моей библиотеки Plex на моем настольном компьютере на Xbox или Chromecast по-прежнему работает как шарм. Более того, потоковая передача игр с моего Xbox на мой рабочий стол все еще была такой же гладкой, пока я не перемещал все вокруг.

По правде говоря, мне хотелось бы заняться поиском неисправностей, которые я мог бы описать здесь. Но это было просто подключи и работай.Сеть работает без проблем, и я очень рад, что мой стол вернулся туда, где я изначально хотел.

Вас интересует сетевой комплект Powerline? У вас есть опыт работы с одним из них? Сообщите нам свои мысли в комментариях.

Мы можем получать комиссию за покупки, используя наши ссылки. Выучить больше.

Лучший vroom

Вот лучшие гоночные игры на Xbox прямо сейчас

Мир наполнен как любителями автомобилей, так и геймерами, и пересечение этих двух групп очень велико.Xbox предлагает множество гоночных игр на выбор, поэтому мы собрали лучшее из лучших для всех ваших гонок. Вот лучшие гоночные игры для Xbox прямо сейчас.

Водители заводят ваши двигатели

Стильные гонки на симуляторах с любой из этих великолепных кокпитов

Sim Racing пережила бум в 2021 году, и это вызвало серьезный интерес к созданию хорошей кабины. Независимо от того, являетесь ли вы новичком на сцене или более опытным и хотите улучшить свою игру, одна из этих кокпитов обеспечит вам комфорт и поддержку во время гонок днем ​​и ночью.

Полное руководство по подключению домашних сетей Ethernet – LazyAdmin

Хотя беспроводные сети и ячеистые сети становятся лучше с каждым годом, ничто не может сравниться с проводным сетевым подключением. Проводное соединение Ethernet обеспечит вам самую высокую пропускную способность (скорость), самую низкую задержку и самое стабильное сетевое соединение, которое вы можете получить у себя дома.

Единственная проблема с проводными соединениями Ethernet заключается в том, что вам придется протянуть кабели через ваш дом, предпочтительно через стены.Если вы не ремонтируете свой дом, это может стать проблемой.

Я делал это дважды в своих собственных домах, когда ремонтировал свой предыдущий дом. И в моем нынешнем доме, который был полностью закончен, когда мы его купили.

В этой статье я помогу вам выбрать подходящие материалы, проведу вас через процесс протяжки сетевых кабелей и дам несколько советов.

Планирование проводки домашней сети

Как и в любом проекте, вы должны начать с плана.Нам нужно не только знать, где нам нужны наши проводные соединения Ethernet, но также и где они объединяются и как туда добраться.

Я разбил планирование на пару этапов:

1. Составьте простой план дома .
   Это действительно помогает визуализировать все проводные сетевые соединения.
2. Определите расположение сетевых подключений .
   Имейте в виду, что дети вырастают и, возможно, получают компьютер или игровую консоль в своей комнате.Подумайте о месте для сетевого принтера и, конечно, не забудьте о точках доступа.
3. Где разместить роутер и коммутатор?
   Вы можете разместить выключатель на каждом этаже, если это удобнее, или проложить все кабели в одном месте. Я предпочитаю иметь все сетевые подключения в одном месте, так что вы можете использовать один больший коммутатор или использовать коммутаторы лучше.
4. Как вы собираетесь проложить кабель?
   Чердак и ползун – хорошие пути для прокладки кабелей через ваш дом.
5. Сколько портов Ethernet в одном месте?
   Настоятельно рекомендуется использовать два разъема Ethernet для каждого местоположения. Кабели UTP не так дороги, а дополнительные расходы на дополнительный порт Ethernet минимальны. Но добавление одного позже будет стоить вам намного больше работы и, вероятно, денег.

   Конечно, только для точек доступа хватит и одного Ethernet-разъема.

Вы можете пропустить кабели через воздуховоды HVAC или любой другой канал циркуляции воздуха. Но имейте в виду, что для этого вам может понадобиться использовать кабели статической камеры 6.

Средство проектирования домашней сети

Вы можете использовать Unifi Design Center, чтобы помочь вам спланировать установку домашней сети. Инструмент позволяет разместить сетевое оборудование и протянуть все провода. Это немного сложнее, но действительно может помочь вам в планировании разводки домашней сети.

Вы можете использовать план этажа в качестве подложки для рисования стен. Затем вы можете разместить в нем свое домашнее сетевое оборудование и проводку Ethernet. Кабели Ethernet расположены не так аккуратно, как хотелось бы, но это просто для того, чтобы дать вам представление о возможностях.

И одна из крутых и действительно полезных вещей Unifi Design Center – это то, что вы также можете видеть зону покрытия беспроводной сети. Таким образом, вы можете выбрать правильное место для своих точек доступа или, возможно, дополнительное место, если необходимо.

Если вы хотите узнать больше о размещении точек доступа, вам следует прочитать эту статью, в которой я объясню больше о лучших местах для точек доступа.

Лучший кабель Ethernet для проводки домашней сети

Итак, когда наш план выполнен, мы собираемся посмотреть, что нам нужно.И, конечно же, самая важная часть – это кабель Ethernet. Кабели Ethernet классифицируются по категориям (Cat). Категории определяют скорость кабеля, насколько быстро он может передавать данные по кабелю.

При выборе кабеля для домашней сети Ethernet важна не только скорость, но и качество кабеля. Не тратьте деньги зря на кабели CCA (алюминий с медной оболочкой). Чтобы получить максимальную производительность и скорость от кабеля UTP, он должен иметь действительно низкое сопротивление, чего можно достичь только с помощью полностью неизолированных медных кабелей.

С кабелями CCA не следует использовать PoE (Power over Ethernet). Из-за более высокого сопротивления кабели нагреваются, и при увеличении длины они будут передавать на устройство меньшую мощность. Еще одна проблема с кабелями CCA заключается в том, что они хрупкие и не очень гибкие. Это может привести к обрыву проводов внутри кабеля.

Cat 6 против Cat 6a

В наши дни кабели UTP категории 6 являются минимальным стандартом для использования в установках. Теперь всегда есть большая путаница между разницей между Cat 6 и Cat 6a.Последний дороже, почти в 2 раза, но действительно ли он вам нужен?

	Скорость	Пропускная способность	Цена 500 футов / 150 метров
Cat 6	10 Гбит / с до 55 метров / 1 Гбит / с> 55131									Cat 6	ок. $ 55, –
Cat 6a	10 Гбит / с	500 МГц	ок. $ 99, –

Как видите, что-то происходит со скоростью кабеля Cat 6.Он поддерживает 10 Гбит / с, но только на расстоянии до 37-55 метров . Еще немного, и скорость снова упадет до 1 Гбит / с.

Но это еще не все, Cat 6 также имеет более низкую полосу пропускания, 250 МГц (Cat 5e имеет только 100 МГц). Почему это так важно? Вы можете сравнить пропускную способность с полосами движения на шоссе. По обеим магистралям вы можете двигаться со скоростью 70 миль в час, но Cat 6 имеет только 2 полосы, а Cat 6a – 5 полос. Таким образом, Cat 6a может передавать гораздо больше данных за одно и то же время, чем Cat 6.

Так какой из них купить? Для домашнего использования Cat 6 в большинстве случаев более чем достаточно.Длина кабеля не превысит 37 метров, поэтому вы получите 10 Гбит / с. 250 МГц более чем достаточно для вашей домашней сети.

одножильный и многожильный

Кабель

Solid UTP имеет по одному сплошному проводу на каждый проводник. В кабеле UTP 8 проводников, поэтому в сплошном кабеле UTP имеется 8 сплошных проводов.

В многожильных кабелях UTP провода в проводнике состоят из нескольких проводов, намотанных друг на друга. Это сделает кабели более гибкими.

Для разводки домашней сети вы хотите использовать сплошные кабели UTP, потому что сплошные кабели можно легко вставить в настенные розетки и патч-панели.Многожильные кабели используются только для изготовления соединительных кабелей из коротких кабелей, которые вы используете между коммутатором и коммутационной панелью.

Еще одна причина выбрать твердый кабель UTP заключается в том, что вы можете покупать только твердые кабели UTP оптом (от 250 футов (75 метров) до 1000 футов (330 метров)).

Кабели статического давления Cat6

Как упоминалось ранее, вы можете провести домашнюю проводку Ethernet через воздуховоды HVAC или любые другие каналы циркуляции воздуха. Но для этого вам может потребоваться специальный тип кабеля Ethernet, кабели Plenum Cat6.Эти кабели Cat6 имеют специальную оболочку, предотвращающую распространение огня на расстояние не более 5 футов.

Убедитесь, что вы проверили местные нормы пожарной безопасности, чтобы узнать, есть ли требования к кабелям, которые вы можете использовать в своих воздуховодах HVAC. Пленум-кабели дороже, чем обычные кабели Cat6.

Кабель стояка Cat6

Так же, как и с кабелями статического давления для воздуховодов HVAC, в некоторых странах требуется, чтобы вы использовали кабель Riser Cat6 (CMR) в гипсокартоне или между этажами. Точно так же, как Plenum, кабели CMR огнестойкие, чтобы предотвратить распространение огня, например, между этажами.

Кабели

CMR дешевле, чем кабели Plenum Cat6, и в большинстве стран их достаточно для бытового использования. Опять же, убедитесь, что вы проверили местный пожарный кодекс на соответствие требованиям в вашем районе.

Лучшие бренды кабелей Ethernet

На рынке существует множество кабелей Ethernet различных марок, какой из них следует покупать? Имейте в виду, что вам понадобятся кабели Cat6 с твердыми неизолированными медными проводниками .

Также рекомендую приобрести кабель 23AWG .Медные провода кабеля 23AWG толще, что лучше при использовании Power over Ethernet. Провода 23AWG имеют ширину 0,57 мм, провода 24AG – 0,52 мм.

Я перечислил пару лучших брендов кабелей Ethernet, чтобы помочь вам начать выбор лучшего кабеля UTP:

Патч-панель для домашней сети

Вы можете подключить разъем RJ45 к твердому кабелю UTP, но это действительно не рекомендуется. Свисающие кабели Ethernet выглядят некрасиво, с ними нелегко работать, а найти правильный кабель сложнее.Но что еще более важно, кабели UTP с одножильными проводами хрупкие и не должны сильно изгибаться .

Патч-кабели

, которые вы используете между коммутационной панелью и коммутатором, имеют многожильные провода, что делает их гибкими и их легче сгибать (без разрыва проводов).

Так что лучше использовать патч-панель. Эти патч-панели не всегда должны быть большими и монтироваться в стойку. Для домашней сети также существуют патч-панели, которые можно монтировать на стене, и они намного меньше.

^{Патч-панель на 12 портов без крышки}

На рынке есть несколько вариантов. На самом деле лучший вариант зависит от того, сколько у вас подключений. Для подключения до 12 Ethernet мне очень нравится использовать эти настенные патч-панели:

Экранированная патч-панель TRENDnet с 12 портами Cat6A, готовность к 10G, Cat5e, Cat6, совместимая с Cat6A, металлический корпус, цветная маркировка для проводки T568A и T568B, управление кабелями, настенный монтаж, черный, TC-P12C6AS

• 10G-Ready 12-портовая патч-панель
• Патч-панели Cat6A обеспечивают стабильное соединение с медными гигабитными и 10G коммутаторами
• Экранированная конструкция для устранения электромагнитных помех и перекрестных помех
• Совместимость с кабелями Cat5e, Cat6 и Cat6A
• Настенный металлический корпус

Если вам нужно более 12 портов, вы можете использовать два из них или выбрать коммутационную панель на 24 порта и использовать монтажный шарнир высотой 1U.

Настенные розетки Ethernet

Итак, для другого конца кабеля Ethernet нам понадобятся настенные розетки Ethernet. В целом розетки в США отличаются от розеток в ЕС. В США вы можете приобрести настенные розетки со съемными гнездами для трапецеидальных искажений. Это значительно упростит установку.

Поскольку мы используем сплошные провода, вам понадобятся гнезда для трапецеидальных искажений, которые можно пробить, например, эти гнезда для трапецеидальных искажений Cat6 на Amazon. Для ЕС вам понадобятся розетки Ethernet, подобные этим на Amazon.

Разъемы Ethernet для поверхностного монтажа

Вы не всегда можете использовать розетку для подключения к сети Ethernet. Например, с вашей точкой доступа вы можете использовать розетку для поверхностного монтажа. Вы можете разместить их в удобном месте, а затем использовать обычный патч-кабель между сокетом и точкой доступа.

^{Эта точка доступа находится на потолке в туалете.}

Использование штекеров RJ45 на твердом кабеле UTP

Кабели

Solid UTP на самом деле не предназначены для обжима разъема RJ45.Но это не значит, что это невозможно. Только нужно покупать подходящие штекеры RJ45, разница в лопастях разъема RJ45

Как вы можете видеть на изображении выше, лезвие посередине протыкает многожильный медный провод, что невозможно с сплошными медными проводами. В случае сплошных медных проводов лезвия должны снимать изоляцию сбоку, чтобы они соприкасались с медными проводами.

Инструменты, необходимые для домашней проводки Ethernet

У нас есть все наши сетевые продукты, но вам также понадобятся некоторые специализированные инструменты, чтобы начать с домашней проводки Ethernet:

• Инструмент для обжима Ethernet – если вы собираетесь подключать штекеры RJ45

Обжимной инструмент TRENDnet, инструмент для обжима, резки и снятия изоляции, для любого кабеля Ethernet или телефонного кабеля, встроенный резак и инструмент для снятия изоляции, 8P-RJ-45 и 6P-RJ-12, RJ-11, полностью стальная конструкция, черный, TC- CT68

Прокладка кабелей

Имея все инструменты и детали, мы можем начать с прокладки кабелей.В большинстве случаев вы подключаете два или более кабеля Ethernet к одному и тому же месту. Вы можете измерить длину необходимого кабеля, но это довольно сложно сделать правильно.

Более надежным является проложить один кабель, отрезать его до нужной длины, вытащить, сделать второй (или более) кабель и снова проложить их вместе.

Убедитесь, что длина кабеля достаточно увеличена на каждом конце кабеля . Вы хотите правильно провести кабели к патч-панели. Также неплохо иметь дополнительную длину на стороне розетки на случай, если с подключением что-то не так.

Цвет кабеля Ethernet Заказ

После того, как вы вытащили весь кабель, пора подключиться к разъемам RJ45 (если вы их используете) и гнездам трапецеидального искажения. На гнездах Keystone и патч-панели вы, вероятно, найдете два стандарта окраски: , 568A и 568B (или просто A и B ).

568B – наиболее часто используемый стандарт как в США, так и в Европе. 568A больше используется в странах Тихоокеанского региона.

Порядок цветов кабеля Ethernet для 568B:

1. Белый / Оранжевый
2. Оранжевый
3. Белый / Зеленый
4. Синий
5. Белый / Синий
6. Зеленый
7. Белый / Коричневый
8. Коричневый

Если у вас в руке штекер RJ45, удерживайте зажим. то левая сторона – пин 1.

Подключение к гнезду трапецеидального искажения

Разъемы для трапецеидального искажения с перфорацией довольно просто подсоединить. На них нанесен цветовой код, точно указывающий, куда должен идти провод. Просто проложите кабель над правильным проводником и подключите его с помощью перфоратора. Видео ниже объясняет / показывает, что это действительно хорошо:

Убедитесь, что вы следуете цветному коду на разъеме трапецеидального искажения или патч-панели, который соответствует 568B или 568A, если вы используете его у себя дома.

Подключение штекеров RJ45

Подключение штекеров RJ45 требует немного больше практики, но если вы не торопитесь, это действительно полезно. Просто убедитесь, что вы зачистили кабель достаточно далеко, на 5 см / 2 дюйма. Это упростит прокладку проводов в правильном порядке.

Это видео действительно хорошо объясняет, как подключать штекеры RJ45.

Тестирование проводки домашней сети Ethernet

После того, как вы вытащили и подключили все кабели Ethernet, пора их протестировать.Теперь есть два способа проверить кабель: с помощью кабельного тестера (лучший способ) или с помощью сетевого устройства (ноутбука и коммутатора).

Вы можете подумать, что самый быстрый способ – просто подключить ноутбук одним концом, а другой подключить к коммутатору. Если у вас есть доступ в Интернет, значит, кабель в порядке. Ну, почти. Проблема с кабелями Ethernet заключается в том, что они также работают, если правильно подключены только 4 провода.

Синий и коричневый провода используются только для сетевых подключений 1 Гбит. Итак, теоретически, когда оранжевый и зеленый провода подключены правильно, вы можете получить сетевое соединение.Но только при скорости сети 100Мбит.

Тестеры кабелей

Тестер кабеля проверит каждый отдельный провод в кабеле Ethernet. Это лучший способ проверить правильность подключения кабелей Ethernet и их исправность.

Каждый провод обозначается индикатором на кабельном тестере. Если индикатор не горит, значит, у вас неисправное соединение.

Лучшее решение – отрезать кожух трапецеидального искажения или разъем RJ45 и начать все сначала.

Завершение

Я надеюсь, что эта статья помогла вам начать работу над домашним проектом проводки Ethernet.Убедитесь, что вы покупаете качественные кабели и гнезда для трапецеидальных искажений. Имейте в виду, что замена кабелей Ethernet – это большая работа.

Если у вас есть вопросы или предложения, оставьте комментарий ниже.

Вам также могут понравиться следующие статьи:

Подключите домашнюю сеть к проводной сети: 5 простых шагов

Возможно, вы уже заметили, что я большой поклонник использования кабелей – в отличие от Wi-Fi – в качестве способа расширения домашней сети. Подключение к домашней проводке – единственный способ получить наиболее производительную систему, в том числе систему с большим количеством клиентов Wi-Fi.

Прокладка кабелей – это определенно проблема, а иногда и по довольно необычной причине. Читатель по имени Мартин написал мне на днях, в частности:

.

[…] Мне пришлось просверлить кучу маленьких отверстий, чтобы протолкнуть проволоку. Ничего особенного. Дело в том, что к тому времени, когда я добрался до нужного места, головка разъема была повреждена. Теперь у меня нерабочий кабель. […]

Что ж, Мартин, я тебя чувствую. Но использование готовых сетевых кабелей в вашем случае не идеально.Самое главное, этот кабель по-прежнему работает нормально, и вы очень близко.

Совершенно верно, реальная физическая работа по прокладке кабелей от одного места к другому (и установка монтажных коробок) – самая сложная часть домашней проводки.

Если вы готовы это сделать или уже сделали, этот пост поможет вам разобраться с остальным. Это проще, чем вы думаете, и пригодится, когда вам нужно починить домашнюю сеть.

Хотите лучшую сеть Wi-Fi для вашего большого дома? Пора запачкать руки!

Электромонтаж в вашем доме: что вам нужно

Прежде всего, вам нужно выяснить места, в которые нужно проложить кабели и от них.Сетевой кабель имеет два конца. Как правило, они оба одинаковые. Но ради этого поста назовем их A и B .

A – начало кабеля, а B – его конец. В частности, конец A входит в коммутатор (или маршрутизатор), а конец B – в проводное устройство (например, компьютер, вещатель Wi-Fi или другой коммутатор).

Определение местоположения

Во многих домах вам понадобится только один или два кабеля, чтобы получить ячеистую систему с проводным обратным рейсом.

В этом случае вы прокладываете кабель (-и) от того места, где находится маршрутизатор, к месту, где вы хотите разместить спутниковое устройство (-а) Wi-Fi, которое должно быть на другом конце дома или, по крайней мере, в его середине.

В качестве альтернативы вы можете проложить кабель от модема (или любого источника Интернета) к тому месту, где вы хотите разместить маршрутизатор Wi-Fi. Все дело в правильном размещении оборудования, чтобы обеспечить наилучшее покрытие.

С другой стороны, если вы хотите сделать все возможное и подключить весь дом, вам понадобится место, где сходятся концы A всех кабелей.Лучше всего разместить их все в маленькой комнате или чулане, где ваша линия доступа в Интернет входит в дом.

Оттуда проведите концы кабелей B к разным частям дома в любом количестве. Лично у меня в доме по две на каждую комнату. Место, которое я использую как свой офис, у меня есть пара на каждую стену.

Какой сетевой кабель брать

Если вам нужно проложить кабель только на открытом пространстве, можно использовать готовый длинный кабель. Но есть вероятность, что вам придется проложить кабели за стеной, на чердаке, вне дома и т. Д.

Типы кабелей

В этом случае лучше покупать оптом. Теперь вы можете отрезать любую длину, какую захотите, а объемные кабели намного доступнее, чем готовые альтернативы.

Кстати, если вы собираетесь прокладывать кабели на чердаке или за пределами дома, рекомендуется использовать водонепроницаемые кабели или кабелепровод, если вы живете в районах с суровой погодой или экстремальными температурами.

В районе залива Сан-Франциско, где я живу, по моему опыту, внутренние кабели могут без проблем прослужить десятилетия на открытом воздухе.Погода играет большую роль. Но в целом всегда лучше использовать качественные кабели.

Получите объем, достаточный для всего дома. (Обратите внимание, что каждый кабель требует некоторого провисания.) Как правило, шпинделя длиной 1000 футов (330 м) более чем достаточно для большого дома.

Классы кабелей (CAT5e, CAT6, CAT7, CAT8)

Что касается классов кабелей, то для домашних приложений нет заметной разницы между CAT5e и CAT6 (или CAT6a). Оба могут обеспечивать скорость до 10 Гбит / с, но при разной максимальной длине.

(CAT5e действительно может передавать десять гигабит в секунду, несмотря на общепринятое мнение, что максимальная скорость достигает 1 Гбит / с. CAT7 похож на CAT6, только лучше с точки зрения непрерывной длины. CAT8 может обеспечивать скорость до 40 Гбит / с. Подробнее о их в этом посте о настройке домашней сети.)

Конечная скорость соединения определяется вашим коммутатором или маршрутизатором и конечным устройством. Так что кабеля CAT5e хватит практически для любого дома. Но не помешает перейти на CAT6 (или любой более высокий класс).

Правило состоит в том, что чем сложнее проложить кабели, тем чаще следует использовать кабель более высокого (и более дорогого) класса. Выберите подходящее для вас соотношение затрат на оплату труда и неполных затрат.

Основное правило разводки сети

Прокладка сетевых кабелей отличается от домашней электропроводки. Вам понадобится по одному кабелю для каждого подключения n.

Это потому, что вы не можете разделить сетевой кабель, как электрический провод или служебную линию (телефонную или коаксиальную), и ожидать, что он будет работать.

Единственный способ сделать одно сетевое соединение доступным для нескольких проводных устройств – через коммутатор. И для этого нужно несколько кабелей.

Тем не менее, давайте рассмотрим этот конкретный сценарий:

Если линия доступа к Интернету проходит в подвале, то именно там вы и хотите разместить свой маршрутизатор. Теперь, если вы хотите использовать проводное устройство в гостиной (например, Xbox), а другое – в офисе (настольный компьютер), вот два способа подключения:

Стандартный способ домашнего подключения – рекомендуется

• Один кабель, идущий из подвала в гостиную.
• Еще один кабель из подвала в офис.
• Подсоедините концы A кабелей к маршрутизатору, а концы B – к проводным устройствам.

Миссия выполнена!

Подключение к дому методом гирляндной цепи – не идеально, но более реально

• Один кабель из подвала в гостиную.
• Выключатель в гостиной.
• Еще один кабель из гостиной в офис.
• Подключите конец A первого кабеля к маршрутизатору.
• Теперь подключите конец B первого кабеля и конец A второго кабеля к коммутатору.
• Затем подключите конец B второго кабеля к настольному компьютеру.
• Используйте третий короткий (готовый) кабель для подключения Xbox к коммутатору.

Любой метод подключения будет работать одинаково хорошо с точки зрения скорости – они отличаются только количеством проводов, запчастей и трудозатрат.

А на самом деле вы, вероятно, используете и то, и другое. Это потому, что даже если вы используете стандартный способ, всегда есть вероятность, что вам потребуется подключить больше проводных устройств, чем количество сетевых портов, доступных в определенном месте.

И это подводит нас к следующей важной части: то, что вы прикрепляете к концам кабелей.

Какие запчасти получить

Комплектные кабели не включают в себя детали, которые заставляют их работать как сетевые. Другими словами, это обычные провода. Прежде чем он сможет работать как сетевой кабель, мы должны превратить каждый конец в сетевой разъем или порт.

Итак, нам нужно получить эти модульные биты и установить их на концах A и B каждого кабеля.

Разъем против порта (Обжим против порта).Джек)

Разъем – это конец, который входит в сетевой порт. Гнездо – это сетевой порт, к которому можно подключить разъем. Это разъемы типа “папа” и “мама”.

Сетевой разъем (вверху) и сетевой обжим. Делают порт или коннектор соответственно.

Детали для этих концов обычно называются разъемами , и , портами , но вы также можете встретить их с маркировкой RJ45 Crimps и RJ45 Jacks соответственно. (Есть также много других названий, например, заглушки , , муфты , и так далее.)

Если вы купите готовый сетевой кабель, то заметите, что оба конца обжаты разъемами. И это хорошо, если возможно, всегда используйте готовые кабели, которые бывают разных подходящих ( коротких) длины , для подключения проводных устройств к вашей сети.

Да, вы можете сделать один (я сам сделал много), но я бы порекомендовал против с использованием разъемов (обжимных) на концах кабелей, когда дело доходит до домашней проводки. Лучше всего превратить их в сетевые порты.Я говорю из-за многолетнего опыта.

Вот несколько причин:

• Меньше работы: Гораздо проще и быстрее подключить порт (разъем RJ45) к кабелю.
• Более высокие шансы на успех: Вероятность ошибки с домкратом намного на тоньше, чем с обжимом. Обратите внимание, и вы сможете сделать идеальный сетевой порт с первой попытки – подробнее ниже.
• Стабильность: Сетевой порт остается неподвижным, что позволяет кабелю за ним оставаться неизменным.
• Гибкость: Если у вас есть сетевой порт, вы можете использовать кабель любой длины для подключения к нему.

Тем не менее, давайте все согласны с тем, что мы будем использовать разъемы RJ45. Теперь цель – создать сетевой порт на любом конце кабеля .

Также можно купить домкраты оптом. Вам нужно два для каждого кабеля, так что получите столько, сколько вам нужно, а затем еще пару в качестве запасных. Стоят они относительно недорого.

Домашняя проводка: подходящие кабели и разъемы

Упомянутый выше тип кабеля для больших объемов (CAT5e, CAT6 и т. Д.) Является лишь частью сделки.Фактическая оценка сетевого кабеля также зависит от того, что вы подкладываете на каждом конце, в зависимости от того, какой из них ниже.

Итак, если вы используете общий кабель CAT5e с гнездами CAT6, вы получите сетевой кабель CAT5e. И правило всегда использовать кабель и модульные биты той же марки .

Если вам по какой-то причине придется их перепутать, имейте это в виду:

Вы можете использовать гнезда CAT6 (или обжимки) на кабеле CAT5e, но наоборот – не лучшая идея. Итак, если вы решите использовать проводку CAT6, не используйте концевые биты CAT5e.

Также убедитесь, что вы используете того же типа на обоих концах кабеля.

Патч-панель состоит из множества разъемов RJ45 (сетевых портов), расположенных в одном месте для облегчения управления.

Если вы хотите проложить пять или более кабелей, рекомендуется приобрести патч-панель для их концов А вместо множества отдельных сетевых портов.

Каждый порт на панели пронумерован, что позволяет узнать, какой кабель к какому месту идет. (То есть, если вы также пронумеруете другой конец кабелей такими же цифрами.)

Между прочим, если вам нужно проложить больше кабелей, чем количество портов LAN на вашем маршрутизаторе, то также пора приобрести коммутатор, чтобы добавить больше портов к маршрутизатору.

Необходимые инструменты

Для работы, которую мы собираемся выполнить, а именно для превращения концов кабеля в сетевые порты, нам понадобятся два устройства. Оба относительно недорогие, стоят около 20 долларов каждый.

Мои верные инструменты для перфорации (красный) и обжима, я использую их много лет, и они до сих пор работают хорошо. Обратите внимание на 12-портовую патч-панель и одиночный разъем.

Инструмент для пробивки отверстий

Это устройство, с помощью которого вы вставляете внутренние провода кабеля в гнездо. Пользоваться им очень просто и весело.

Обжимной инструмент (или ножницы)

Этот инструмент предназначен в первую очередь для обжима сетевого кабеля, превращая его концы в сетевые разъемы. Но он также отлично подходит для разрезания кабеля или снятия его экранирования, чтобы обнажить внутренние провода.

А вот за то, что мы здесь делаем, вы можете обойтись ножницами.

Электромонтаж в вашем доме: внутри сетевого кабеля

Внутри каждого сетевого кабеля (категории CAT5e или выше) вы найдете восемь маленьких проводов в четырех витых парах.

Каждая пара имеет свой собственный цвет, включая синий, оранжевый, зеленый и коричневый, причем один провод имеет сплошной цвет, а другой – в основном белый с цветной полосой.

Важно знать эти цвета, поскольку каждый провод должен соответствовать разъему в определенном порядке.

Четыре витые пары проводов внутри сетевого кабеля. Обратите внимание на тягу.

Кроме этого, вы также найдете тонкую, но очень прочную веревку, которая служит опорой, когда вам нужно протянуть кабель из одного места в другое.

В результате вы можете довольно сильно натянуть сетевой кабель, не повредив его. Только не тяните слишком сильно .

Между прочим, при прокладке сетевого кабеля убедитесь, что вы немного провисаете, а затем оставляете лишние на обоих концах. Вы всегда можете обрезать его короче или свернуть, но сделать наоборот очень сложно.

Схема подключения

Чтобы добавить порт (или разъем) к концу кабеля, необходимо знать схему подключения. Их два, в том числе Т-568А и Т-568Б .

(Не беспокойтесь о деталях этих чисел. Считайте их собственными именами.)

Это популярные оконечные устройства или выводы для кабелей Ethernet категории CAT5e и выше. Это два конкретных способа согласования цвета проводов с контактами клеммных колодок (разъема или порта).

Т-568А против Т-568Б

Любой из этих шаблонов будет работать, пока вы используете один и тот же на на обоих концах . В данном случае у нас есть стандартный кабель Straight-Through Ethernet .

(Если вы используете T-568A на одном конце и T-568B на другом, вы сделаете кабель Crossover Ethernet . Этот кабель не будет работать как прямой, но он отлично подходит для соединения двух устройств. непосредственно без маршрутизатор между ними. Тем не менее, это , а не , неплохо перепутать два конца кабеля. Выберите один и используйте его. Последовательно!)

Стоит отметить, что в целом T-568B является предпочтительной схемой подключения, которую я использую для этой статьи, а также в реальной жизни.Если вы покупаете готовый кабель, скорее всего, он также использует эту схему подключения.

Между прочим, если вы используете неправильные шаблоны (даже если они одинаковы на обоих концах), кабель не будет работать вообще или работать на пониженной скорости (10 Мбит / с или 100 Мбит / с). Ничего хорошего.

---

Чтобы узнать, использует ли кабель какой шаблон, взгляните на его разъем. Сначала переверните его так, чтобы сторона с зажимом находилась подальше от вас. Итак, если первая булавка – зеленая полоса, это T-568A; если полоса оранжевая, это Т-568Б.

Две общие клеммы сетевых кабелей.

Теперь посмотрим на другой конец. Если он такой же, значит, это прямой кабель. Если нет, то это кроссовер. (По умолчанию все сетевые кабели прямые, вы должны указать, что вы хотите, чтобы кроссовер нашел его.)

Конечно, всегда можно отрезать кончик кабеля и заново его обжать. Однако, опять же, в этом посте мы этого не делаем.

Как вы можете понять из вышеприведенной схемы, обжатие кабеля довольно болезненно и подвержено ошибкам.

Это потому, что:

1. Сначала вы должны расположить все восемь маленьких проводов в определенном порядке, как показано выше – удачи в этом!
2. Затем отрежьте кончики проводов, чтобы все они были ровными – удачи снова!
3. Затем вставьте их все в крошечный обжимной штекер, не нарушая рисунок – убедитесь, что вы задерживаете дыхание, когда находитесь в нем.
4. После этого вставьте саму вилку с неплотно присоединенными проводами в отверстие обжимного устройства.
5. Наконец, обожмите все это одной рукой, скрестив пальцы другой, в большой надежде, что порядок проводов не будет изменен во время процесса.

Хорошо, это не , что больно, но вы поняли.

---

Подключение к домашней сети: как создать сетевой порт

Сделать сетевой порт (CAT5e или выше) из конца кабеля намного проще, чем превратить его в разъем, .

Вам нужно иметь дело только с одним проводом за раз.Если вы не страдаете дальтонизмом, вы не можете ошибиться. Следующие шаги помогут.

Кстати, для фотографий я использовал детали CAT5e, но все то же самое, если вы используете CAT6 и более высокие эквиваленты.

Кроме того, фотографии служат только в качестве примеров, а не являются частью реального проекта – я был бы слишком занят, чтобы делать фотографии (и моя рука не была бы такой фотогеничной).

1. Определите схему подключения

Взгляните на разъем и определите, какую схему подключения вы будете использовать.Опять же, подойдет любой, но Т-568Б – самый распространенный.

Обратите внимание на то, что каждая канавка имеет свой цвет, соответствующий жилкам кабеля, как упоминалось выше.

Крупный план сетевого Keystone Jack: обратите внимание на рисунок T-568B, нижний ряд цветов: оранжевый, сплошной оранжевый, синий, сплошной синий. Остальные по ту сторону.

2. Подготовить провод

Обрежьте кончик кабеля, чтобы удалить части внутренних проводов, которые могли быть повреждены во время установки – что-то, что произошло в случае Мартина, касалось верхней части столба.

Теперь используйте обжимной инструмент (или ножницы), чтобы удалить примерно 2,5 см экрана, чтобы обнажить медные провода. Разложите их витыми парами. (Вы можете отрезать шнурок или просто убрать его с дороги.)

3. Установить провода на домкрат

Держите пары как можно вместе. Теперь прижмите их по отдельности к пазам домкрата в соответствии с цветом рисунка (в данном случае T-568B).

Нет необходимости прижимать их слишком сильно, достаточно сильно, чтобы они не выпали.

Прижмите провод по отдельности к разъему в соответствии со схемой подключения (T-568B). Вот правая сторона.

---

А вот и левая сторона.

---

А вот сверху.

4. Бей их!

А теперь самое интересное. Используйте инструмент для перфорации, чтобы протолкнуть провода в канавку – по одной.

Поместите инструмент Punch-down поверх канавки так, чтобы сторона с лезвием находилась снаружи.

Для этого понадобится поверхность (подойдет стена). Убедитесь, что вы поместили острие инструмента на снаружи – это обрежет лишнюю проволоку.Теперь быстро нажмите на нее. Вы услышите приятный звук щелчка.

Обратите внимание, как обрезается лишний провод.

---

Повторите то же самое с остальными проводами, и вы получите сетевой порт, идеально подключенный к кабелю. (Крепление на самом деле очень тугое, намного прочнее, чем , чем соединительная головка с ручным обжимом.)

5. Присоедините порт к лицевой панели

Теперь, если у вас есть монтажная коробка, прикрепите порт к лицевой панели коробки, и миссия выполнена.В противном случае вы можете приобрести коробку для поверхностного монтажа. Даже если вы оставите кабель свободным, у вас все равно будет только сетевой порт.

У каждого Keystone Jack есть зажим, чтобы он плотно прилегал к лицевой пластине.

---

Как это.

---

Вот настоящий новый сетевой порт.

---

И все. Теперь повторите тот же процесс с другим концом кабеля и остальными кабелями, и вы серьезно подключили свой дом.

Подключение коммутационной панели похоже на подключение кучи разъемов в одном месте.Принцип тот же: вы подбираете цвета проводов с канавками на панели.

Подключение коммутационной панели осуществляется по тому же принципу, что и для одиночного разъема.

Под каждой панелью вы также увидите схемы распиновки для методов подключения T-568A и T-568B. Выберите один и последовательно придерживайтесь его. Кстати, на патч-панели вы можете найти все восемь проводов кабеля с одной стороны.

Патч-панель упрощает организацию сетевых кабелей и управление ими.

Опять же, убедитесь, что у вас есть панель с достаточным количеством портов для того количества кабелей, которые вы проложили.В этом примере я использовал панель с 12 портами, хотя у меня было всего шесть строк. Кстати, я закончил эту работу менее чем за 30 минут, включая время, потраченное на фотографии.

Электромонтаж в вашем доме: вынос

Опять же, то, что я описал выше, является самой простой частью домашнего электромонтажа, хотя может показаться самым устрашающим. Будем надеяться, что последнее только перед , чтобы вы прочитали этот пост.

Итак, вот трюк: попросите кого-нибудь долговязого сделать саму работу по прокладке кабелей.Как только концы кабелей будут торчать из стены (или пола), отправьте их домой! Пришло время развлечься и сэкономить деньги на работе.

Очень приятно видеть, насколько улучшилась ваша домашняя (Wi-Fi) сеть после этого, особенно когда вы можете утверждать, что сделали это (все) самостоятельно!

советов по строительству нового дома Smarthome

Чуть более 7 лет назад мы переехали в наш нынешний умный дом. Это было новое строительство, но строительство уже велось, когда мы купили дом.Тем не менее, у меня была возможность указать несколько технологических вещей, таких как разъем Ethernet, провод динамика и расположение некоторых розеток. К сожалению, у меня было уведомление всего за день, и у меня не было достаточно времени, чтобы действительно все спланировать, а до этого дома я только баловался технологиями умного дома. В целом, я считаю, что проделал достойную работу, но по мере развития своего умного дома я узнал гораздо больше. Ниже приведен список вещей, которые я бы сделал, если бы сейчас строил новый строительный умный дом.

Сеть новое строительство smarthome советы

Прокладка сетевого провода никогда не бывает дешевле, чем при строительстве.Вот что вам следует сделать:

• Постарайтесь запустить не менее 2 пробежек категории 6 в каждую комнату. В наши дни даже ванные комнаты (мало ли). Также может быть хорошей идеей запустить Cat 6 в центральное место на потолке или на высокой стене на каждом этаже для точки доступа, например TP-Link EAP 225. Если у вас большой дом или много беспроводных устройств, вы можете рассмотреть два места на этаже.
• Рассмотрите возможность запуска в местах, где вы, возможно, захотите установить камеры видеонаблюдения.Это включает в себя уличные камеры. Это позволит вам использовать камеры с питанием через Ethernet (POE).
• Подумайте, где вы будете устанавливать смарт-телевизоры, проекторы и потоковые приставки. Убедитесь, что у вас есть Ethernet-соединения в этих местах (и питание). Они могут быть посередине стены для установленного телевизора или на потолке для проектора. Конечно, все эти устройства могут подключаться через Wi-Fi. Но в любом месте, где вы можете использовать проводное соединение, вам следует это сделать. Попробуйте зарезервировать WiFi для действительно мобильных устройств (сотовых телефонов, планшетов, ноутбуков и т. Д.).) столько, сколько вы можете.
• Убедитесь, что потенциальные интернет-провайдеры устанавливают соединение или создают простой способ установить соединение с вашим домом. В моем доме кабель (коаксиальный) был подключен от улицы к моему дому, а оптоволокно – нет. Тем не менее, они установили пару подземных труб, которые вели к моему дому от опоры, что позволило мне установить оптоволоконный Интернет CenturyLink.

Я расскажу больше о том, где должны заканчиваться все эти сетевые кабели, в следующем разделе.

A / V и электрическая инфраструктура, новое строительство, советы по умному дому

У меня есть небольшая структурированная монтажная панель в моем главном туалете.Все кабели Cat5 / Cat6 и коаксиальный кабель (для кабеля, который я больше не использую, так как перерезал шнур) по всему дому заканчиваются здесь. Небольшое и неудобное место за какой-то одеждой. Когда его впервые установили, не было даже электричества, что усложняло задачу. Если бы я мог решить, как это происходит, я бы спроектировал целый шкаф (может быть, размером с бельевой шкаф), который имел бы питание и мог бы поместиться в серверную стойку. Это значительно упростило бы работу с домашней сетью. Другие объекты инфраструктуры, которые следует учитывать:

Инфраструктура аудио / видео

• Проложите трубы в стенах комнат, где у вас есть аудио / видео оборудование.Конечно, HDMI сейчас является стандартом для аудио / видео соединений. Не так давно это был компонентный с коаксиальным / оптическим звуком. Что это будет в будущем? Если вы проложите канал между местом, где будет расположен ваш A / V-ресивер и устройства отображения, вы будете готовы ко всему, что ждет в будущем, без необходимости снова залезать в свои стены.
• Прокладывайте провод динамика в комнатах, где вам нужен объемный звук. Или там, где вы думаете, что когда-нибудь это вам может понадобиться. Подумайте о том, чтобы поставить немного на улице для уличных динамиков.

Электрооборудование

Я потратил столько же, если не больше времени, работая со своими электрическими системами в моем доме, сколько я программировал свой умный дом.Вот длинный список вещей, на которые следует обратить внимание:

• Подумайте, куда должны идти торговые точки. Собираетесь ли вы где-нибудь закрепить телевизор на стене? Поставьте там розетку в стене, чтобы установка была чистой (вместе с кабелепроводом для аудио / видео и / или сетевых кабелей). Проектор в потолке? То же самое. Как насчет рождественских огней снаружи вашего дома? Возможно, неплохой идеей будет иметь розетку возле вашей крыши снаружи. Светодиодное освещение шкафов и потолков? А как насчет умного туалета?
• Подключите к дому генератор и / или ИБП для всего дома.Недавно мы установили резервный генератор в рамках нашего плана отключения электроэнергии. Вы можете подготовить для этого свою электрическую панель заранее и решить сделать это позже с меньшими затратами.
• Установите интеллектуальную панель и / или интеллектуальный монитор энергопотребления для всего дома. Пока вы это делаете, установите сетевой фильтр для всего дома, как тот, что есть у меня, чтобы защитить электрическое оборудование вашего дома.
• Установите большие монтажные коробки в местах выключателя света и розеток. Умным устройствам часто требуется больше места в коробке, чем обычным выключателям.
• Вероятно, сейчас код везде, но убедитесь, что у ваших выключателей и розеток есть нейтральный провод. Они также требуются большинству интеллектуальных коммутаторов.
• Убедитесь, что все точки термостата имеют С-образный провод. Большинству умных термостатов, таких как Ecobee, для правильной работы требуется C-образный провод. Вы сможете легко установить интеллектуальный термостат, если заранее проложите С-образный провод в месте расположения термостата. Пока вы находитесь, убедитесь, что вы спланировали достаточно зон, чтобы обеспечить равномерное отопление и охлаждение в вашем доме.

Прочая инфраструктура

• Рассмотрите возможность использования интеллектуального запорного клапана для контроля воды.
• Хотите моторизованные жалюзи? Рассмотрите возможность подачи питания на глухие места установки.
• Если вы хотите, чтобы проводные датчики безопасности (дверные датчики, датчики движения, оконные датчики) также были установлены при сборке. Вам не придется беспокоиться о батареях.
• Заинтересованы в электромобиле или гибридном автомобиле в будущем? Установите зарядное устройство.
• Рассмотрим монтаж проводки для ландшафтного освещения.
• Если вас интересует система полива, обратите внимание на интеллектуальный контроллер полива и убедитесь, что у вас есть хорошее питание и доступ к сети там, где вы хотите его установить.

Заключительные мысли

Несмотря на то, что строительство дома новой постройки – это увлекательно, это требует много работы и принятия решений. Надеюсь, советы, которые я дал в этой статье, будут вам полезны, если у вас появится такая возможность. Я подозреваю, что когда-нибудь многие из этих предложений станут стандартными для строительства нового дома.Умный дом сегодня – это обычный дом завтрашнего дня.

Если вам нужны общие советы по созданию умного дома, нового строительства или чего-то еще, обязательно ознакомьтесь с моим Руководством по Ultimate Smarthome. Также обратите внимание на мою книгу «Руководство по умному дому», чтобы узнать все, что вам нужно знать, чтобы спланировать и создать свой умный дом.

Эта страница содержит партнерские ссылки. Если вы купите товар по партнерской ссылке, я получу небольшую комиссию бесплатно для вас. Аффилиаты не влияют на мои рекомендации.Прочтите мои раскрытия для получения дополнительной информации.

Электрические проблемы: решено 10 наиболее распространенных проблем

Устарела не только национальная электросеть. Электропроводка во многих домах также устарела, что не позволяет снабжать нашу постоянно растущую коллекцию энергоемких бытовых приборов, освещения и электроники.

«Электрические цепи в этих старых домах не были предназначены для питания многих устройств современной жизни», – говорит электрик Аллен Галлант, который подключил шесть домов проекта This Old House для телеканала.

Признаки напряжения могут быть очевидными – путаница удлинительных шнуров и удлинителей, выходящих из одной розетки, – или незаметно прячущихся за стенами, потолками и накладками.

Защита блока предохранителей

Коробки предохранителей

, подобные приведенному выше, в наши дни встречаются реже, чем панели автоматических выключателей, но они работают нормально – если только кто-то не установит предохранители с большей силой тока, чем провода могут безопасно выдержать. Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

Если изоляция повреждена, опасность сохраняется, даже если неисправный предохранитель заменен на предохранитель соответствующей силы тока. Чтобы исправить это, старую схему нужно перепроводить.

Нанимайте профессионалов и избегайте опасностей пожара

Некоторые проблемы с проводкой – это просто неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому больше 50 лет), или если вы никогда не проверяли свою проводку, рекомендуется нанять лицензированного электрика, чтобы провести тщательный осмотр дома.

«Он осмотрит изоляцию проводов, чтобы увидеть, не высохла ли она и не изнашивается, он будет искать коррозию в сервисной панели, и он будет смотреть, не сделал ли предыдущий владелец что-нибудь небезопасное», – говорит Галлант. . После этого он рекомендует проходить быстрый контрольный осмотр каждые пять лет.

Не пугайтесь, если проверка обнаружит нарушения кода. Каждый раз, когда изменяются электрические правила, старая проводка «устаревшая» при условии, что она была установлена ​​правильно. Код требует только обновить проводку в комнатах, где проводится ремонт.

Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта определить 10 наиболее распространенных проблем с электропроводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

Помните: Каждый раз, когда вы работаете с электропроводкой, обязательно отключите цепь на панели главного выключателя.

Общие электрические проблемы

1. Зажим

Иллюстрация Яна Варпола

Что это означает: Светильник имеет лампочку с большей мощностью, чем рассчитан на светильник.

Нарушение кодекса? Да.

Уровень опасности: Высокий. Сильный нагрев лампы может опалить или оплавить патрон и изоляцию на проводах светильника, что увеличивает риск возникновения дуги – искры, которые переходят по воздуху от одного провода к другому, что является основной причиной электрических возгораний. Повреждение патрона и проводов остается даже после снятия лампы.

Решение: Не превышайте допустимую мощность, указанную для всех светильников, произведенных с 1985 года.Для более старых, немаркированных светильников используйте только лампы мощностью 60 Вт или меньше.

2. Открытые распределительные коробки

Иллюстрация Яна Варпола

Что это означает: Поскольку в распределительной коробке находятся стыки, в которых провода соединяются друг с другом, человек может случайно повредить провода или получить удар током.

Нарушение кодекса? Да.

Уровень опасности: Минимальный, если провода находятся вне досягаемости.

Решение: Потратьте несколько центов на покупку новой крышки и установите ее с помощью прилагаемых винтов.

3. Мерцающие огни в ветреную погоду

Иллюстрация Яна Варпола

Что это означает: Изношенная проводка в флюгере (наружная арматура, через которую воздушные кабели от линии электропередачи входят в дом) вызывает короткое замыкание всякий раз, когда кабели перемещаются.

Нарушение кодекса? №

Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

Решение: Обратитесь в электрическую сеть, которая может бесплатно заменить поглотитель.

4. Слишком мало торговых точек

Иллюстрация Яна Варпола

Что это означает: Сильная зависимость от удлинителей и удлинителей.

Нарушение кодекса? Нет; дедушка в.(Сегодняшние нормы требуют, чтобы сосуды находились в пределах 4 футов от дверного проема и каждые 12 футов после этого.)

Уровень опасности: Минимальный, если вы используете сверхмощные удлинители калибра 14 или толще. (Чем толще провод, тем ниже номер калибра.) Удлинители меньшего размера (калибр 16 и меньше) могут перегреться и вызвать возгорание, если нагрузка будет слишком большой.

Решение: Добавьте больше торговых точек. Будьте готовы заплатить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже.(Скорее всего, это будет минимальная плата.) Эта работа требует вырезания отверстий в стенах и потолке, чтобы продеть провода. Некоторые электрики залатают дыры; другие оставляют исправление на вас.

5. Нет GFCI

Иллюстрация Яна Варпола

Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный ток.

Нарушение кодекса? Нет; (Сегодня коды требуют наличия GFCI в пределах 4 футов от любой раковины и во всех гаражах, подвалах и наружных розетках).

Уровень опасности: Высокий.

Решение: Замените старые розетки на GFCI (около 12 долларов каждая). Это простая работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Вероятно, это будет минимальная плата за выполнение работ.) Примечание. В качестве альтернативы можно установить автоматические выключатели GFCI (25 долларов США) на главной электрической панели.Но потом каждый раз, когда кто-то спотыкается, вам нужно спускаться в подвал, чтобы сбросить его.

6. Панель с замком

Ян Варпол

Что это означает: Панель содержит больше цепей, чем она рассчитана на обработку, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели – это не то же самое, что двухполюсные выключатели с высоким усилителем, которые занимают два слота в одной цепи.) Метка на каждой панели указывает, сколько цепей она может разместить.

Нарушение кодекса? Да.

Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается, и инспектор заглядывает внутрь панели.

Решение: Добавьте дополнительную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете капитальный ремонт дома, замените существующую панель на более крупную модель (от 500 до 800 долларов США).

7. Алюминиевая проводка

Ян Варпол

Что это означает: У вас есть тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным.

Нарушение кодекса? Нет; дедушка в.

Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

Решение: Установите диэлектрическую гайку для алюминиевого провода (пара продается менее чем за 1 доллар) на каждое соединение медь / алюминий в осветительной арматуре. Эти гайки имеют специальную смазку, которая останавливает коррозию, сохраняя при этом проводимость. Убедитесь, что все заменяемые переключатели и розетки имеют маркировку «AL-совместимость».

8. Провода с заколкой в ​​спину

Иллюстрация Яна Варпола

Что это означает: На новых выключателях и розетках провода, проталкиваемые сзади, с большей вероятностью отсоединятся, чем провода, закрепленные вокруг винтовых клемм.

Нарушение кодекса? Нет. Практика разрешена даже для нового строительства.

Уровень опасности: Зависит от обстоятельств. Как минимум ослабленные провода могут привести к прекращению работы розетки или переключателя.В худшем случае они могут разжечь пожар.

Решение: Проверьте соединения с задней стенкой, вынув выключатель или розетку из его выходной коробки. Если один получит удар в спину, вероятно, будет больше. Освободите провода и прикрепите их к соответствующим винтовым клеммам на розетке.

9. Незаземленные (2-контактные) розетки

Иллюстрация Яна Варпола

Что это означает: Электропроводка вашего дома не имеет возможности безопасно проводить блуждающий ток, выходящий за пределы проводов.

Нарушение кодекса? Нет; (Сегодняшний кодекс требует заземленных цепей и розеток.) ​​

Уровень опасности: Минимальный, если вы не используете адаптер для установки трехконтактной вилки в двухконтактную розетку. Это может вывести из строя устройство, которое вы подключаете, и повысить вероятность поражения электрическим током.

Решение: Замените двухконтактные розетки на правильно заземленные трехконтактные, если это позволяет проводка (Кроме того, проверьте все существующие трехконтактные розетки с помощью тестера цепей GFCI, чтобы убедиться, что они заземлены.Перепрограммируйте все, что не так.

10. Заглушка выпадает из розетки

Иллюстрация Яна Варпола

Что это означает: Изношенные контакты в гнезде больше не сжимают штыри.

Нарушение кодекса? №

Уровень опасности: Высокий. Плохие контакты могут вызвать искрение, которое может воспламенить сухую древесину и пыль.

Решение: Как можно скорее замените старые емкости.(Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это сами. Электрики будут брать около 8 или 10 долларов за розетку, хотя, вероятно, это будет минимальная плата за небольшие работы.

Старая электропроводка: это безопасно?

Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой, широко известный под торговой маркой Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, при условии, что она находится в хорошем состоянии и не подвергалась изменениям, нарушающим нормы.Вот несколько систем электропроводки, которые вы найдете в старых домах.

Ручка и трубка

Самая ранняя система электропроводки в жилых помещениях имела обтянутый тканью провод под напряжением и нейтральный провод, которые проходили параллельно на расстоянии примерно 30 см друг от друга. Керамические ручки закрепляют провода на каркасе дома; керамические трубки используются там, где провода пересекаются или проникают в рамку.

Предостережения: Нельзя заземлять или включать в заземленную цепь. Его паяные соединения могут расплавиться, если через них будет протекать слишком большой ток.Заменить или отключить любые цепи, покрытые изоляцией здания; это вызывает перегрев этой проводки.

Бронированный кабель (Bx)

Преемник ручки и трубки. Гибкая стальная оболочка закрывает токоведущие и нейтральные провода, которые изолированы резиной, покрытой тканью. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.

Предостережения: Оболочка должна быть надежно закреплена на металлической выпускной коробке. Проверяйте состояние изоляции примерно каждые пять лет; он ухудшается со временем, как показано выше, или если через цепь пропускается слишком большой ток.

Двухжильный кабель в пластиковой оболочке

Первый провод с ПВХ изоляцией (Romex).

Предостережения: Пластик легко повредить. Заземленные розетки не могут быть подключены к этому проводу.

Где найти

Электрик: Allen Gallant
Gallant Electric
Waltham, MA
781-862-4636

Разъем алюминий-медь:
Twister # 65
Ideal Industries
Sycamore, IL
800-435-0705
www.idealindustries.com

Ищете дополнительную помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с подробными обзорами команды This Old Houses по адресу:

Добавьте проводной порт Ethernet в любую комнату за считанные минуты

В наши дни люди не могут получить достаточно Интернета, как и некоторые устройства. Многие теперь зависят от подключения к Интернету для обеспечения полной функциональности. Помимо телевизоров, различных потоковых устройств с поддержкой 4K, игровых консолей и компьютеров, вероятно, в продаже есть хотя бы одна открывалка с выходом в Интернет.

Многие устройства предлагают расширенные функциональные возможности при подключении к Интернету, но иногда сигнал Wi-Fi оказывается недостаточно сильным в некоторых частях вашего дома. В некоторых случаях устройства даже не имеют Wi-Fi в качестве опции. Даже если Wi-Fi доступен и работает, проводное подключение к Интернету остается более надежным, быстрым и безопасным. Итак, ясно, что проводное подключение к Интернету все еще может быть весьма полезным.

Установка проводного Интернет-порта – задача, которая может варьироваться от сложной до невозможной, и всегда стоит дорого, если вы не можете сделать это самостоятельно.Но сеть Powerline, такая как комплекты сетевых адаптеров Powerline AV от TP-Link, может спасти положение. Они позволяют настроить проводные Интернет-порты всего за несколько минут без необходимости прокладывать кабели или прорезать стены – вы можете использовать домашнюю электропроводку.

Наборы сетевых адаптеров Powerline от TP-Link позволяют передавать трафик Ethernet через домашнюю электропроводку. Наборы содержат два модуля, которые подключаются к розеткам в вашем доме и затем могут передавать трафик Ethernet между ними. Один модуль подключается к розетке переменного тока где-то рядом с маршрутизатором, а затем кабель Ethernet устанавливает соединение для передачи данных между модулем и маршрутизатором.Другой модуль подключается к розетке переменного тока в комнате, где вы хотите добавить Интернет-порт. Затем вы подключаете свой телевизор, проигрыватель Blu-ray или игровую консоль к разъему RJ45 этого модуля. Модули получают питание от розеток, к которым они подключены, поэтому нет необходимости в сетевых шнурах или батареях.

Комплекты адаптеров TP-Link обеспечивают гигабитное соединение со скоростью до 2000 Мбит / с. Этого достаточно для передачи больших файлов или быстрой потоковой передачи видео на телевизор 4K HD. Комплекты должны подключаться к розеткам на стене и подключаться к любому устройству с портом Ethernet.Все модули должны быть сопряжены, а соединение защищено 128-битным шифрованием, поэтому вам не нужно беспокоиться о том, что кто-то в вашем здании бесплатно отключит ваш Интернет, подключив собственный адаптер Powerline.

TP-Link предлагает два комплекта сетевых адаптеров Powerline. Стартовый комплект TP-Link AV1000 Gigabit Ethernet Passthrough Powerline добавляет один порт Ethernet в любую комнату в вашем доме, передает данные со скоростью до 1000 Мбит / с и автоматически переключается в режим энергосбережения в часы низкой нагрузки.В качестве альтернативы, стартовый комплект TP-Link AV2000 2-Port Gigabit Passthrough Powerline разработан с двумя портами Gigabit Ethernet и обеспечивает скорость до 2000 Мбит / с. В комплекте AV2000 также используются технологии MIMO 2 x 2 и Beamforming, которые помогают поддерживать стабильные соединения между модулями на больших расстояниях. Используйте любой комплект для подключения вашего компьютера, телевизора, проигрывателя Blu-ray, игровой консоли и консервного ножа для быстрого и надежного подключения к Интернету. В каждый комплект входят кабели Ethernet.

	TP-Линк AV1000	TP-Link AV2000
Стандарты	HomePlug AV2 1000 Мбит / с	HomePlug AV2 2000 Мбит / с
Скорость Ethernet	10/100/1000	10/100/1000
Порты	1	2
Кнопки	Пара / Сброс	Пара
Световые индикаторы	Питание, Powerline, Ethernet	Питание, Powerline, Ethernet
Включает	1 кабель Ethernet	2 кабеля Ethernet
Минимальные системные требования	ПК или другое устройство с сетевым портом Ethernet и двумя электрическими розетками	ПК или другое устройство с сетевым портом Ethernet и двумя электрическими розетками

У вас есть опыт работы с собственной системой Powerline? еще есть вопросы? Пожалуйста, зайдите в раздел комментариев ниже и оставьте сообщение!

Как установить линию DSL

Установите собственное подключение к Интернету DSL

Вы можете установить свои собственные линии DSL у себя дома и подключите их к блоку сетевого интерфейса вашего провайдера.Требуется всего несколько основных инструментов, и запчасти доступны в магазинах товаров для дома. Без сомнения, у вас уже есть необходимые инструменты в вашем собственном инструментальный верстак. Вам понадобится витая пара Ethernet-кабеля, некоторые разъемы RJ45, и один фильтр DSL для каждого телефона. Ваши голосовые линии и подключение к Интернету совместно используют такие же кабели. Вы можете подключиться к Интернету где угодно поставить телефон, и наоборот. Это собственность и ответственность телефонной компании до устройства сетевого интерфейса, и с этого момента все твое.

Что такое DSL?

DSL означает цифровую абонентскую линию . Это способ объединения традиционных аудиосигналов для голосовые вызовы с цифровой связью для подключение к Интернету. Телекоммуникационная компания включает DSL на вашей линии, и тогда ваша проблема получить более высокую частоту цифровые сигналы из коробки компании в дом и к вашим компьютерам.

От полюса до дома

У телефонной компании есть линия, идущая вниз по улице.Это может быть воздушная линия, идущая от полюса к полюсу, но в более новых районах он может работать под землей.

Падение – это линия от телефонная линия в резиденцию. Термин «капля» становится устаревшим, имея в виду в те дни, когда все телефонные линии работали над столб к столбу, и линия в резиденцию буквально упала, бег с высоты на столб к внешней стене дома а потом во внутреннюю проводку.

Сегодняшнее падение может быть приостановлено старой воздушной линией от столба до внешней стены дома, как показано здесь.

Осторожно: Службы блокировки нежелательных вызовов например, NoMoRobo может не работать на DSL. Мои родители получали несколько мошеннических звонков по программе Medicaid каждый день, потому что они застряли Стационарный Frontier DSL. Frontier извиняется, но говорит, что ничего не может сделать, несмотря на то, что большинство звонков подделывают идентификатор вызывающего абонента от тот же фальшивый блок номеров + 1-317-999-xxxx.

Внизу слева мы видим электрическую мощность. Этот дом разделен на три квартиры, поэтому здесь есть три электросчетчика.

Черные кабели в центре предназначены для кабельного телевидения.

Телефонная компания находится справа. Прямая черная линия, идущая по стене, – это выпадите из телефонной компании. Большая серая квадратная рамка – это интерфейсный блок. Оттуда в дом, в том числе и в средних зеленая коробка и маленькая серая коробка, и вся проводка внутри дом, это ответственность собственника.

Или, пока линия, идущая по улице, проходит от полюса к полюсу, капля может спуститься с шеста и под землю, через щель в газоне до фундамента, а затем либо через фундамент в подвал, либо вверх внешняя стена. Вот что мы видим ниже, где электрические линия электропередачи, кабель и голосовые / DSL-линии проходят по столб, нижние секции защищены пластиковым щитком.

Вот интерфейсный блок Verizon на столбе у дороги.Падение сходит с шеста и в этот ящик, где могут быть выполнены соединения с подземной линией, проходящей к дому. Линия под интерфейсным блоком проходит через кусок трубы из ПВХ или тонкостенной трубы для защиты от повреждений.

На последнем изображении выше показан интерьер блок интерфейса Verizon на опоре. Скрытая линия выходит из ящика в правом нижнем углу, мы видим, что он содержит несколько витых пар.

Старые дропы, работающие только с голосом, требовались только для передачи основной полосы частот. аудио, поэтому простой пары проводов было достаточно.Показанный здесь старый сделан с медным покрытием. стальные проводники, чтобы он мог сам себя подвешивать для снижения накладных расходов. Но для поддержки DSL необходимы сигнальные линии с витой парой. гораздо более высокочастотные сигналы.

Наконец, линия вниз по улице может быть под землей и подняться на пьедестал, откуда “падает” на ближайший домохозяйства подключаются и бегут обратно под землю и к дома.

На обеих картинках ниже показаны пьедесталы.Постамент на первом рисунке находится у основания на опоре электросети, падение падает вниз на опору. На втором рисунке изображен кластер из трех пьедесталов. для линий метро. Слева направо они для Comcast / Xfinity, Verizon, и Frontier.

Пьедесталы и аналогичные коробки могут содержать большой блок. усилители, такие как этот Verizon на улице H между 6-я и 7-я улицы в китайском квартале в Вашингтоне, округ Колумбия.

Линия телефонной компании выходит из заземление через пластиковый кабелепровод в NID.NID был открыт для прикрепления синий кабель Ethernet.

Отключение линии телефонной компании происходит от их к устройству сетевого интерфейса или NID. Устройство сетевого интерфейса обычно однообразное. пластиковый ящик снаружи дома или в подвал или иным образом в зоне подъезда служебных помещений.

Это право собственности и ответственности телефонной компании вплоть до устройства сетевого интерфейса.С этого момента все ваше.

Линия телефонной компании состоит из двух пар проводов. Каждая пара обычно рассматривается как часть шлейф, подключение двухконтактного устройства на стороне клиента к двухтерминальное устройство в телефонной компании. Это была буквально петля много лет назад, теперь это более вероятно вести себя так, как если бы это был цикл без буквального быть одним.

Две пары проводов снова рассматриваются как исторические причины, как кольцо и наконечник, относится к тому моменту, когда кольцо и наконечник электрической вилки были подключены к двум линиям.

Это дает нам Tip 1 и Ring 1 как два провода пары # 1, и наконечник 2 и кольцо 2 как два провода пары №2. Две пары окрашены в синий / белый цвет для пары №1. и оранжево-белый для пары №2.

Практически, провода пары №1 синий с тонкой белой полосой, и белый с тонкой синей полосой. Точно так же провода пары №2 оранжевый с тонкой белой полосой, и белый с тонкой оранжевой полосой.

Подключение к устройству сетевого интерфейса

Для большинства домов с одной линией пара 1 используется, а пара 2 – неиспользуемая резервная.Затем вы можете легко добавить вторую линию, соединив пару 2 где капля стыкуется с линией, а затем с помощью Пара T2 / R2 в доме.

Большинство домашних телефонных проводов в США в период с середины до в конце 1900-х годов в доме использовался четырехжильный провод, с отдельными проводами в изоляции зеленого, красного, черный и желтый. Этот четырехжильный провод поддерживает две отдельные линии. Но у подавляющего большинства домов была всего одна линия.

В стандартной первой телефонной линии использовалась пара красный / зеленый, красный для кольца и зеленый для наконечника.Гораздо менее часто используемая вторая линия будет использовать желтый / черный, желтый для кольца и черный для наконечника.

Ethernet / телефонная связь			4-жильный телефонный провод
T1 = белый с синим				T1 = зеленый
R1 = синий с белым				R1 = красный
T2 = белый с оранжевым				T2 = черный
R2 = оранжевый с белым				R2 = желтый

Новые проекты телефонной проводки должны использовать качество витая пара, подобная той, что используется для Ethernet.Кабель категории 5 подойдет, категория 6 было бы излишним, если бы мы просто использовали голос плюс DSL. Категория 5 имеет хорошие характеристики до 100 МГц, 5e имеет более жесткие характеристики перекрестных помех.

Когда вы подключаете кабель Ethernet к NID или устройство сетевого интерфейса, подберите цвета проводов к телефонной компании. От белого с синим до белого с синим и так далее.

Когда вы имеете дело с устаревшей проводкой, уже установленной внутри дома используйте сочетание цветов, показанное выше.

Мы открыли устройство интерфейса телефонной сети, чтобы найти грязь, мусор и старые осиные гнезда.

Линия телефонной компании поступает из пластиковая труба внизу. Этот канал был окрашен в кирпично-красный цвет. Конец части кабеля, удерживающий его внешний пластиковая оболочка обмотана черной изолентой.

Пара проводов №1 зацикливается на верхней части коробки и назад вниз. Эта пара синего цвета с тонкой белой полосой, и белый с тонкой синей полосой.

Пара проводов №2, оранжево-белая, намотана рядом конец срезанной куртки, где наматывается изолента последние пару дюймов внешнего куртка.

Пара проводов №1 подключается к клеммам на обоих концах. черного пластикового блока. Центральная клемма – это земля, на которой вы подключаете толстый зеленый провод в оболочке от телефонной компании и тяжелая проволока, вот с бежевой курткой, ведущий к заземляющему стержню.

Красная / зеленая пара проводов с прорезями лопаток соединяет к этим двум клеммам, ведущим вниз всего на несколько дюймов к модульному домкрату.

Там четырехжильный шнур длиной всего несколько дюймов имеет модульная вилка на одном конце, а на другом конце ведет к 4-контактный блок.

Это позволяет отсоединить короткую модульную перемычку и подключите телефон, проверяя соединение на NID.

Винтовые клеммы в нижнем левом углу – это места, где линии ведущий в дом подключаю.

Очистка клемм в Устройство сетевого интерфейса

Телефонные звонки в этот дом могут расстраивать со всем шумом на линии. Шипение, треск, треск. К одному добавочному номеру был подключен старый факсимильный аппарат. Джек и неисправный автоответчик на другом, но я думаю, что коррозия в сетевом интерфейсе имел довольно много общего со всем шумом на линии.

Мы отключили и выкинули сломанный старый ФАКС и автоответчик, а потом почистил терминалы в сетевом интерфейсе.Это решило проблему шума!

Латунные стойки, гайки и плоские шайбы были сильно корродированные. Я открутил гайки и снял их, и плоскими шайбами, а затем очистил каждую стойку обернуть вокруг него тонкую стальную вату и скручивая его туда-сюда.

Я также очистил поверхности гаек и плоских шайб. Столбы просто входят в тяжелый пластиковый блок. На самом деле это не само соединение, они позволяют соединение должно быть выполнено с помощью их резьбы для нажатия провода, плоские шайбы и гайки вместе.

Я почистил и начал собирать правую стойку. Пост слева по-прежнему требует особого внимания.

Лучшее решение: замените устройство сетевого интерфейса!

Гораздо лучшее решение – просто заменить сеть интерфейсное устройство! Этот был заменен на телефонную компанию, в комплекте с их голубым герметиком.

Левая сторона коробки – это сторона телефонной компании. Справа сторона потребителя, где можно подключитесь к терминалам, предоставленным телефонной компанией.

Фильтры для разделения сигналов голоса и данных

Обычные голосовые вызовы используют узкую полосу звуковых частот, примерно до 4 кГц. Сигналы данных DSL имеют более высокие частоты. Мы должны отправить сигналы данных DSL на порты, где Будут установлены модемы и компьютеры DSL, предотвращая сигналы DSL не создают помех для телефонов.

Так называемые сетевые подключения DSL обычно ADSL или асимметричная цифровая абонентская линия. Асимметрия – это разница между пропускная способность восходящего и нисходящего потоков. Проще говоря, вы можете загружать данные в свой дом намного быстрее. чем вы можете вытолкнуть из него данные. Это нормально для большинства пользователей, поскольку вы предпочитаете, чтобы загрузки и прямые трансляции имеют большую пропускную способность. Исходящий трафик, такой как отправка электронной почты, может немного уйти медленнее, но обычно вас это не беспокоит, потому что вы не доставляют неудобств.

Частоты	Использование
0-4 кГц	Голос
26.075 – 138 кГц	Данные восходящего потока
138 – 1104 кГц	Данные в нисходящем направлении

Типичные системы ADSL используют диапазоны частот, как в этот стол. Это обеспечивает полосу пропускания около 1 МГц для нисходящего потока. (Интернет в дом) сигнализация и чуть более десятой части из них для восходящей сигнализации (от дома к Интернету).

Нижний конец сигналов данных вызовет много шипение, если вы пытались позвонить во время DSL moden включен.Вам нужен DSL-фильтр , а – просто фильтр нижних частот.

L1, L2	6,8 мГн
L3, L4	10 мГн
C1	0,022 мкФ, 400 В
C2	0,015 мкФ, 400 В

Есть два способа фильтрации телефонных сигналов в DSL. параметр.Во-первых, чтобы установить фильтр DSL у каждого телефона. Каждый фильтр представляет собой небольшой модуль с очень коротким кабелем; вы подключаете фильтр к разъему, а затем подключаете телефон в фильтр.

Альтернативой было бы создание одного фильтра, например один показан здесь. Подключите его сетевую сторону к сетевому интерфейсу, и подключите все гнезда для голосовых линий к его телефонному порту. Сигналы DSL будут заблокированы на этих портах, поэтому вы можете подключить только DSL-роутер и компьютер к нефильтрованным гнездам.

Схема, показанная здесь, является классической, но значения компонентов не критичны. Значения индуктивности и емкости могут быть где угодно. из того, что показано здесь, через как минимум 2 раза эти значения. Убедитесь, что конденсаторы рассчитаны как минимум на 200 вольт, так как напряжение звонка представляет собой серию импульсов номинально около 80 вольт.

Подключение домкратов

Вам необходимо подключить кабель Ethernet к сетевому интерфейсу. хотя бы к одному разъему, где модем DSL и компьютер будет установлен.

Возможно, сейчас удобное время для переподключения другого телефона. разъемы, и вы также можете использовать для этого кабель Ethernet.

Сначала снимите внешнюю куртку и разделите четыре пары проводов. Вы найдете синие, оранжевые, зеленые и коричневые пары. Каждая пара представляет собой скрученную пару проводов того же цвета, что и одна белая полоса, а другая белая с цветной полосой.

Вы просто воспользуетесь синей и оранжевой парами, обрезать или сложить зеленые и коричневые пары.Телефонные разъемы, вероятно, будут иметь цвета старой телефонии, так что сопоставьте вещи соответствующим образом:

Ethernet / телефонная связь			4-жильный телефонный провод
T1 = белый с синим				T1 = зеленый
R1 = синий с белым				R1 = красный
T2 = белый с оранжевым				T2 = черный
R2 = оранжевый с белым				R2 = желтый

NAT или преобразование сетевых адресов Логика IP-маршрутизации Основы интернет-безопасности

Проверьте свои гнезда при их подключении.Не забывайте везде использовать DSL-фильтр , кроме , где вы подключаете DSL-маршрутизатор.

Когда вы будете готовы проверить подключение к Интернету, помните, что вы делаете , а не , используйте там DSL-фильтр!

Воспользуйтесь ссылками справа, если хотите узнать больше о сети и как ваш дом теперь подключается к Интернету. Логика IP-маршрутизация ретранслирует пакеты данных шаг за шагом из вашего дома через Интернет. NAT или Трансляция сетевых адресов позволяет подключить несколько компьютеров к одному DSL-роутеру, при этом защищая их всех от активных зондов извне.

Также ознакомьтесь с введением в Интернет-безопасность.

Где нельзя ставить тумбы для телекоммуникационных компаний

Сделайте , а не , поместите их туда, где был этот. Херндон, Вирджиния. Это было прямо по дороге, петляющей через офисные парки, где встревоженные пассажиры достигают скорости около 50 миль в час. несмотря на то, что это почти вдвое превышает опубликованный лимит.

И особенно , а не , где пандус тротуарный. позволяет легко съехать с дороги во время текстовых сообщений и врезаться в бедный пьедестал.По крайней мере, пьедестал замедлил или остановил машину достаточно, чтобы защитить дерево.

Сетевые кабели Другие технические темы Радио, распространение, частоты

---

Размер области просмотра: ×
Протокол: HTTP / 1.1
Шифрование: TLSv1.2 / ECDHE-ECDSA-AES256-GCM-SHA384

© автор: Боб Кромвель Август 2021 г. Создано с vim и ImageMagick, размещен на FreeBSD с Nginx.
Как партнер Amazon, я зарабатываю на соответствующих покупках.
Связаться | Политика конфиденциальности | Пароль root

.
