Чем отличаются 2 ДИН магнитолы и аналоги типа 1 ДИН?

Первым отличительным признаком между этими двумя аналогами является визуальное отличие по габаритам. Размеры отличаются по высоте. Если ширина и длина составляют у обеих модификаций 17,8 и 18 сантиметров соответственно, то высота китайских магнитол 2 DIN – 10 см. У категории 1 ДИН этот показатель в два раза меньше.

Стоит отметить, что рассматриваемые автомобильные системы можно устанавливать в дополнительную нишу, предусмотренную изготовителями некоторых марок машин. Это связано с тем, что стандартное гнездо не всегда подходит по размеру.

Еще одним отличием между первой и второй модификацией является размер экрана. Версия 1 ДИН оснащается дисплеем от двух до семи дюймов. Китайские магнитолы 2 DIN имеют экран не менее 6-7 дюймов с регулировкой угла наклона и добавочными опци

motorsmarine.ru

Схема подключения китайских автомагнитол 2 din. Установка магнитолы своими руками

На сегодняшний день отечественный рынок предлагает потребителям огромное количество различных медиа-устройств. В последнее время большую популярность набирают 2 DIN магнитолы. Из этого материала вы сможете узнать, что это такое, какие преимущества присущи таким системам, для чего нужна переходная .

Что такое DIN?

2-х диновая автомагнитола со съемной панелью, переходной рамкой и навигатором представляет собой универсальное устройство для воспроизведения медиафайлов. От стандартных магнитол такие системы отличаются прежде всего своими размерами. Символы 2 DIN свидетельствуют о том, что размеры устройства составляют 17.8х5х18 см. Следует отметить, двухдиновый прибор возможно установить не в каждое транспортное средство, здесь многое зависит от модели выпуска авто. К примеру, в большинстве современных автомобилей для 2 DIN автомагнитол предусматривается отдельное место.

Двухдиновые универсальные автомагнитолы с переходными рамками могут быть оборудованы функцией навигации GPS. Они функционируют на специальных системах, в том числе Android. С помощью 2х диновых автомагнитол можно не только слушать аудио, но и смотреть видео. Некоторые модели устройств оборудуются даже ТВ-тюнерами.

Функционал и особенности 2 DIN автомагнитол

Любая 2х диновая модель с переходной рамкой или съемной панелью обладает неоспоримым преимуществом с моделями 1 DIN, и в данном случае речь идет о функционале. 1 DIN модели — это только музыкальные автомагнитолы, а что касается 2 DIN систем, то они представляют собой мультимедийные устройства. Следует отметить, что главным отличием считается наличие экрана, использующегося для различных нужд (автор видео — Посылки из Китая для CergeyNchina).

Что касается основного функционала и особенностей, то основные из них приведены ниже.

1. Наличие функции сенсорного управления можно назвать основной особенностью. Разумеется, сегодня наличием этой функции никого не удивишь, ведь сенсорные экраны есть на каждом смартфоне или планшете. Такая технология уже доказало свое удобство и практичность, поэтому со временем она перешла и на . Разумеется, при нельзя опираться только на сенсорное управлением, но тем не менее, большинству автолюбителей все же легче использовать сенсор, чем простые кнопки.
2. Работа с информацией. Немаловажной функциональной особенностью, которую следует учитывать сегодня при покупке системы, является работа с информацией. 2х диновые с GPS, съемной панелью и переходной рамкой могут воспроизводить файлы с самых разных источников. Такие системы без проблем интегрируются со смартфонами, планшетами, плеерами. Универсальные автомагнитолы работают с поддержкой DVD формата, возможно считывание аудио-треков с SD-карт, а также флеш накопителей.
   Необходимо отметить, что таким функционалом обладают разные системы. Сегодня среди автолюбителей функция интеграции плей-ласта со смартфона или плеера с системой становится все более популярной. Ведь владельцу необязательно постоянно составлять плей-лист для машины, а можно использовать уже готовый.
3. Функция навигации. Эта особенность также является одной из ключевых. Разумеется, управлять GPS функцией на большом экране универсальной магнитолы с переходной рамкой и съемной панелью значительно удобнее, чем на небольшом экране самого навигатора. Приобрести такое устройство с навигацией не так трудно, но здесь необходимо учитывать несколько моментов. Почти все стандартные системы оснащены такой опцией, но в качестве программного обеспечения здесь используется Navitel, который, кстати, неплохо адаптирован под дороги РФ. Можно найти устройство, работающее на платформе Андроид, но нужно учитывать, что далеко не все такие системы оборудованы функцией GPS.
   Несмотря на это, почти каждый производитель имеет в линейке модель, который работает с навигацией.
   Разумеется, если автомагнитола с переходной рамкой и съемной панелью, вне зависимости от размера, будет оснащена функцией навигации, то ее стоимость будет более высокой. Но нужно и учитывать, что прогр

autokresla-isofix.ru

с переходной рамкой, навигацией и съемной панелью

На сегодняшний день отечественный рынок предлагает потребителям огромное количество различных медиа-устройств. В последнее время большую популярность набирают 2 DIN магнитолы. Из этого материала вы сможете узнать, что это такое, какие преимущества присущи таким системам, для чего нужна переходная рамка для 2 DIN автомагнитолы.

Содержание

[ Раскрыть]

[ Скрыть]

Что такое DIN?

2-х диновая автомагнитола со съемной панелью, переходной рамкой и навигатором представляет собой универсальное устройство для воспроизведения медиафайлов. От стандартных магнитол такие системы отличаются прежде всего своими размерами. Символы 2 DIN свидетельствуют о том, что размеры устройства составляют 17.8х5х18 см. Следует отметить, двухдиновый прибор возможно установить не в каждое транспортное средство, здесь многое зависит от модели выпуска авто. К примеру, в большинстве современных автомобилей для 2 DIN автомагнитол предусматривается отдельное место.

Двухдиновые универсальные автомагнитолы с переходными рамками могут быть оборудованы функцией навигации GPS. Они функционируют на специальных системах, в том числе Android. С помощью 2х диновых автомагнитол можно не только слушать аудио, но и смотреть видео. Некоторые модели устройств оборудуются даже ТВ-тюнерами.

Функционал и особенности 2 DIN автомагнитол

Любая 2х диновая модель с переходной рамкой или съемной панелью обладает неоспоримым преимуществом с моделями 1 DIN, и в данном случае речь идет о функционале. 1 DIN модели — это только музыкальные автомагнитолы, а что касается 2 DIN систем, то они представляют собой мультимедийные устройства. Следует отметить, что главным отличием считается наличие экрана, использующегося для различных нужд (автор видео — Посылки из Китая для CergeyNchina).

Что касается основного функционала и особенностей, то основные из них приведены ниже.

1. Наличие функции сенсорного управления можно назвать основной особенностью. Разумеется, сегодня наличием этой функции никого не удивишь, ведь сенсорные экраны есть на каждом смартфоне или планшете. Такая технология уже доказало свое удобство и практичность, поэтому со временем она перешла и на автомагнитолы с навигацией. Разумеется, при выборе 2х диновых магнитол нельзя опираться только на сенсорное управлением, но тем не менее, большинству автолюбителей все же легче использовать сенсор, чем простые кнопки.
2. Работа с информацией. Немаловажной функциональной особенностью, которую следует учитывать сегодня при покупке системы, является работа с информацией. 2х диновые универсальные автомагнитолы с GPS, съемной панелью и переходной рамкой могут воспроизводить файлы с самых разных источников. Такие системы без проблем интегрируются со смартфонами, планшетами, плеерами. Универсальные автомагнитолы работают с поддержкой DVD формата, возможно считывание аудио-треков с SD-карт, а также флеш накопителей.
   Необходимо отметить, что таким функционалом обладают разные системы. Сегодня среди автолюбителей функция интеграции плей-ласта со смартфона или плеера с системой становится все более популярной. Ведь владельцу необязательно постоянно составлять плей-лист для машины, а можно использовать уже готовый.
3. Функция навигации. Эта особенность также является одной из ключевых. Разумеется, управлять GPS функцией на большом экране универсальной магнитолы с переходной рамкой и съемной панелью значительно удобнее, чем на небольшом экране самого навигатора. Приобрести такое устройство с навигацией не так трудно, но здесь необходимо учитывать несколько моментов. Почти все стандартные системы оснащены такой опцией, но в качестве программного обеспечения здесь используется Navitel, который, кстати, неплохо адаптирован под дороги РФ. Можно найти устройство, работающее на платформе Андроид, но нужно учитывать, что далеко не все такие системы оборудованы функцией GPS.
   Несмотря на это, почти каждый производитель имеет в линейке модель, который работает с навигацией.
   Разумеется, если автомагнитола с переходной рамкой и съемной панелью, вне зависимости от размера, будет оснащена функцией навигации, то ее стоимость будет более высокой. Но нужно и учитывать, что программное обеспечение, которым управляется система, может быть разным. В большинстве случаев современные производители учитывают особенности страны, для которой разрабатывают систему, соответственно, под нее и выбирается и адаптируется платформа. В этом случае исключением является бренд Sony, а также Pioneer.
   В первом случае моделей с навигацией у компании почти нет, а во втором карты адаптированы под наши дороги в целом плохо. В магнитолах Элпайн используется специальная система iGo, стоимость таких систем обычно высокая. Компания Пролоджи использует систему Навител, а в устройства Кенвуд функционируют на платформах Гармин.
4. Функциональная возможность Блютуз. Благодаря ей универсальную автомагнитолу с переходной рамкой и съемной панелью можно интегрировать с телефонной книгой. Также эта особенность позволяет считывать треки с портативных устройств. Благодаря функции интеграции с телефонной книгой можно принимать звонки, управляя медиа-системой.
5. Высокое качество звука. Неоспоримой функциональной особенностью двухдиновых автомагнитол является то, что благодаря этим системам автолюбитель может получить практически все, что ему нужно. Предшественники таких систем изначально разрабатывались для воспроизведения звука, а также для работы с обширным функционалом (штатные варианты). Что касается двухдиновых устройств, то они сочетают в себе и те, и другие функции. То есть автовладелец, выбирают универсальную 2 DIN автомагнитолу, получает не только обширный функционал, но и превосходное качество звука (автор видео — практика_practice).

Плюсы и минусы

Итак, какими достоинствами обладают такие системы:

• удобное управление благодаря сенсорному дисплею;
• по сравнению со многими современными 1 DIN магнитолами — достаточно конкурентная стоимость;
• обширный функционал, позволяющий выполнять множество полезных задач;
• удобная и универсальная операционная система;
• функция GPS-навигации на большинстве моделей;
• отличное качество звука;
• в таких системах присутствует множество разъемов и портов.

Не обошли такие медиа-системы и недостатки:

• в устройствах низкой стоимости качество и надежность в целом может оставлять желать лучшего;
• модели с Андроид чаще всего зависают;
• в некоторых моделях мощность звука будет сравнительно низкой;
• если модель дешевая, то функционал будет не таким широким;
• ТВ-тюнер обычно в таких магнитолах слабый (автор видео — TechnoReview).

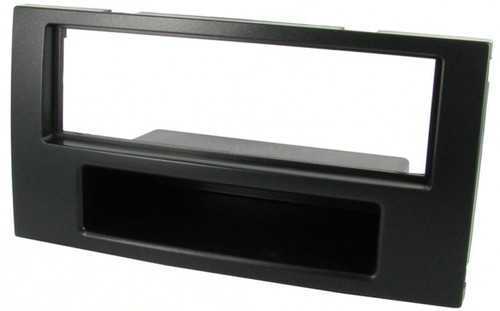

Переходные рамки для установки

Для правильного подключения любой модели с GPS-навигатором или без него автолюбителю наверняка потребуется специальная переходная рамка для монтажа. Обычно она покупается отдельно, но может идти и в комплекте с устройством. Суть в том, что автомобильные производители не особо заинтересованы в том, чтобы в транспортные средства монтировались нештатные устройства. В результате этого стандартные головные устройства практически всегда обладают интересными размерами и формами. Следует также отметить, что переходные рамки также могут обладать всеми недостатками, в некоторых случаях занимая очень много места, фактически на всю консоль.

Как показывает практика, в большинстве случаев автолюбитель не сможет просто так снять заводскую и установить двухдиновую систему. Все потому, что в рамке попросту нет необходимого размера, или же могут оставаться зазоры и щели. При использовании переходной рамки вы сможете скрыть все щели и зазоры, таким образом осуществив качественный монтаж автомагнитолы. Эти переходные рамки приобретаются в соответствии с определенной маркой и моделью транспортного средства. При покупке также необходимо учитывать и модель кузова.

Что касается отличий в этих рамках, то они обычно выпускаются несколькими брендами, поэтому разница заключается в качестве выпущенного устройства. Бывает и такое, что для конкретного транспортного средства в продаже нет рамки (такое случае, если авто совсем новое или его модель нераспространенная). В таком случае единственным вариантом будет доводка имеющейся или производство новой рамки (автор видео — Кузница Автозвука).

Особенности выбора

На что следует обратить внимание при выборе устройства:

1. В первую очередь, это функционал. Чем больше функций в устройстве будет функций, тем больше возможностей. Кроме того, что система будет считывать музыкальные файлы, она также может быть GPS-навигатором или использоваться как телевизор. Также устройство может быть оснащено функцией заднего вида, Bluetooth и прочим функционалом.
2. Также следует учитывать и размер. Если габариты не будут соответствовать, придется покупать дополнительно переходную рамку.
3. Проигрыватель CD/DVD дисков. Как показывает практика, CD-приводы для чтения файлов с дисков присутствуют обычно в наименее качественных и дешевых устройствах. Что касается DVD-приводов, то они устанавливаются практически повсеместно.
4. Сколько можно подключить динамиков. Обычно магнитолы поддерживают подключение четырех динамиков, эта функция определяется по умолчанию. Но все же при покупке этот параметр необходимо будет проверить на соответствие. Если же вы планируете дополнительно подключить большее количество динамиков и сабвуфер, то необходимо учесть, чтобы устройство поддерживало дополнительные подключения колонок.
5. Не менее важным параметром является мощность выхода. Эта функция позволяет определить мощность, с которой будут работать колонки. Обычно стандартная мощность составляет 50 Вт и этого вполне достаточно для получения неплохого звука.
6. Как правило, двухдиновые магнитолы оборудуются LCD или ЖК-дисплеем. Такие экраны уже давно зарекомендовали себя с хорошей стороны, поскольку характеризуются четким изображением и в целом хорошим качеством. В настоящее время рынок предлагает потребителям большой выбор мультимедийных систем. В зависимости от предпочтений вы сможете купить устройство только с сенсорным дисплеем или с дисплеем, работающим как от сенсора, так и от кнопок.
7. Для любителей музыки можно выбрать модель, поддерживающую ID 3 теги. Эта функция позволяет не только узнать информации о проигрывающемся треке, названии и исполнителе, но и все дополнительные данные, которые содержит файл. В частности, речь идет о названии альбома, его обложке, а также прочей информации.
8. Достаточно важным моментом является выбор подсветки. При покупке универсального варианта с GPS навигацией или без нее, следует учитывать, как работает подсветка. Это важно, поскольку она придает не только эстетический эффект, но и напрямую влияет на безопасность вождения. Варианты из топ рейтинга оснащаются опцией выбора цветовой гаммы, чтобы водитель мог настроить девайс под себя.
9. Что касается FM-тюнера, то все универсальные варианты оборудуются этой функцией. При выборе девайса нужно обратить внимание на то, чтобы магнитола имела широкий диапазон частот, а шаг поиска составлял около 0.05. Любой тюнер качественной универсальной магнитолы должен обладать памятью, которая будет запоминать все проигрывающиеся частоты. Также у устройства должна быть функция переключения между моно- и стерео режимами. Более удобно будет, если устройство поддерживает RDS функцию. Она демонстрирует на дисплей название станции, контактную информацию, данные о наличии пробок и погоде в городе и т.д.
10. В большинстве универсальных устройств есть функция эквалайзера, обычно это заранее установленные типы звучания аудио-треков. Ну разумеется, будет лучше, если у водителя появится возможность самостоятельной регулировки качества звучания. Учтите, что эквалайзер должен иметь не менее четырех полос.
11. Естественно, любое универсальное устройство с GPS-навигацией или без нее должно уметь считывать информацию с внешних источников. Как минимум, девайс должен обладать USB-выходом, таким образом вы сможете быстро считывать информацию и оперативно ее перезаписывать.

ТОП-5 лучших марок двухдиновых автомобильных магнитол

Рассмотрим наиболее популярные позиции производителей в рейтинге потребителей.

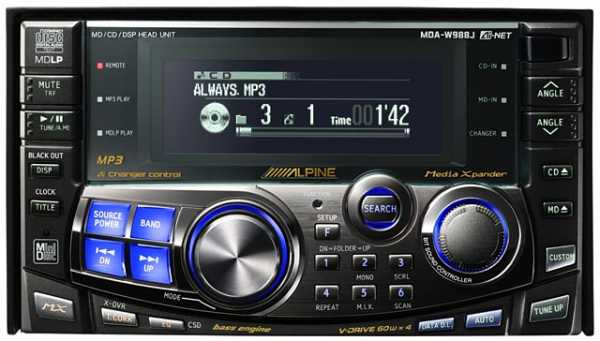

Alpine

Первое место рейтинга занимает бренд Alpine. И в этот рейтинг компания попала неспроста, поскольку в течение многих лет предлагает потребителям качественные и профессиональные магнитолы. Продукты Alpine занимают почетное место в рейтинге благодаря качеству звучания. Некоторые специалисты даже считают звук Alpine лучшим в своем роде. Такие автомагнитолы обладают множеством полезных функций, в том числе возможностью подключения к iPad.

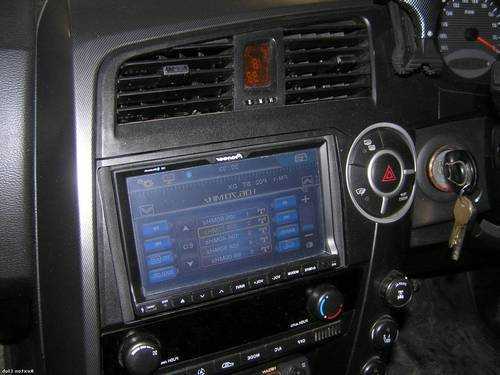

Pioneer

В производстве мультимедиа устройств компания Pioneer преуспела, поэтому занимает второе место в рейтинге. Большинство оригинальных автомагнитол оснащены всеми необходимыми выходами, но обычно в них отсутствуют функция Bluetooth, хотя это актуально не для всех моделей. Многие варианты оснащаются GPS-навигаторами и прочим функционалом.

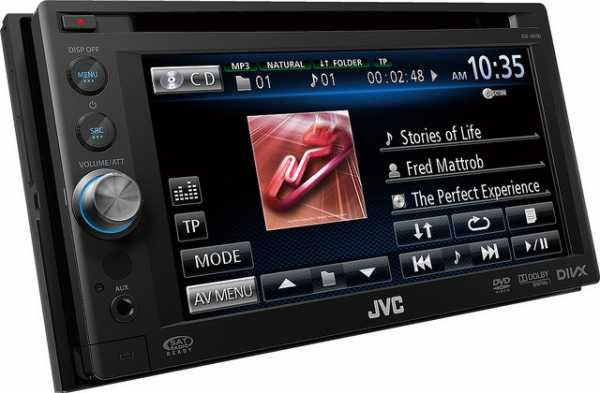

JVC

Почетное третье место в рейтинге достается бренду японскому JVC. Всем известно, что японские продукты характеризуются высоким качеством звучания и хорошим качеством выпускаемых устройств в целом, поэтому они и попали в рейтинг. В зависимости от финансовых возможностей и предпочтений можно подобрать модель со всеми необходимыми функциями. Но обычно японский производитель не оснащает свои продукты функциями Bluetooth и USB.

Sony

Большим успехом среди автолюбителей пользуются системы Sony. Они занимают четвертое место в нашем рейтинге. Если сравнивать с моделями от других производителей, то эти устройства характеризуются лучшим качеством картинки. Большинство моделей оснащены выходами для усилителей, имеют возможность подключения камеры заднего вида, а также дополнительных мониторов.

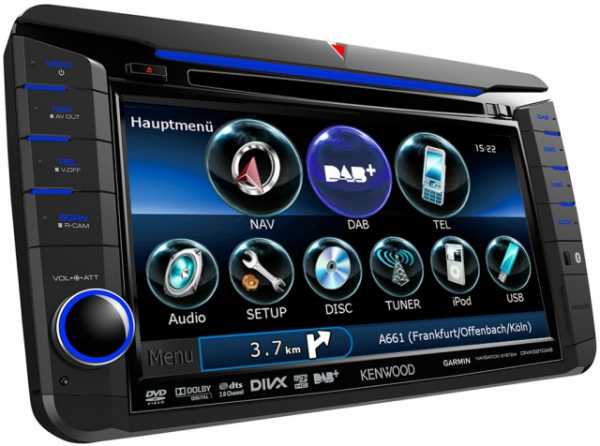

Kenwood

Последнее, но не менее почетное место в рейтинге занимает бренд Kenwood. Практически все модели этой фирмы обладают превосходным качеством звучания и изображения дисплея. Как показывает практика, автомагнитолы компании Kenwood — это в целом надежные устройства, которые редко выходят из строя. При необходимости потребитель может подобрать модель с определенным функционалом.

Инструкция по самостоятельной установке

Как осуществляется установка 2din магнитолы? Ответ на этот вопрос вы найдете ниже. Предлагаем вам ознакомиться с таблицей назначения проводов, чтобы подключение устройства не вызвало у вас проблем.

Инструменты и материалы

В целом для монтажа системы никаких специфических инструментов не потребуется.

Помимо переходной рамки, подготовьте:

• плоскогубцы;
• изоленту;
• ножницы.

Механическая часть установки

В целом подключение двухдинового устройства представляет собой процесс более сложный, чем в случае с однодиновым. В комплекте к мультимедиа системе вы найдете специальные крепежные элементы, с помощью которых осуществляется подключение с обеих сторон устройства. Кроме того, для правильного подключения должны использоваться кронштейны, которые позволят надежно закрепить систему.

1. Чтобы произвести правильное подключение, следует демонтировать некоторые элементы облицовки торпеды. В этом случае все зависит исключительно от модели транспортного средства.
2. Для правильного подключения нужно добиться того, чтобы отверстия на кронштейнах отсека были совмещены с крепежными деталями на самом мультимедийном устройстве. Сделав это, вам потребуется зафиксировать автомагнитолу при помощи специально предназначенных для этого болтов. Болты фиксируются на изделии с обеих сторон, это обязательно сделать, чтобы система была установлена прочно и не «прыгала», когда авто будет попадать на кочки. Разумеется, это также позволит избежать возможного дребезжания в салоне. Если после закрепления болтов вы видите, что корпус магнитолы все равно «ходит», попробуйте дополнительно установить уплотнительные материалы. В любом случае, для подключения используются только те винты, которые идут в комплекте.
3. Если вы будете использовать чрезмерно длинные крепежные детали, то учтите, что они впоследствии могут перемкнуть контакты на схеме устройства. Впоследствии это может привести к тому, что система выйдет из строя.
4. При подключении не забывайте об установке переходной рамки, которая позволит избежать образования зазоров. Если в процессе установки вам приходилось разрезать провода, то при последующем соединении их в обязательном порядке необходимо изолировать.
5. Последним шагом будет монтаж декоративных компонентом торпеды.

Видео «Монтаж двухдиновой магнитолы на примере автомобиля Mercedes»

Из видео ниже вы сможете узнать, как осуществляется установка 2 DIN магнитолы Pioneer в домашних условиях (автор видео — Yerzhan Sadakin).

avtozam.com

Подключение магнитолы своими руками 2 din

Установка магнитолы своими руками: видео и фото

Длительные поездки могут быть утомительными и скучными. Настроив радио на любимую волну или включив диск с приятной музыкой, можно улучшить себе настроение, и путешествие покажется более увлекательным. Но иногда автолюбители сталкиваются с необходимостью замены штатной магнитолы. Причины могут быть самыми разными. Одни желают улучшить качество звука, у других устройство перестало правильно работать.

Также возможны случаи, когда в комплектации автомобиля не предусмотрено наличие автомагнитолы. Поэтому водителям приходится обращаться в автосервисы и выкладывать немалые суммы за оказанные услуги. Однако монтаж музыкального приемника не является сложным процессом. Обладая минимальными навыками и знаниями об основах электротехники, можно выполнить установку автомобильной штатной магнитолы своими руками. Также производители устройств всегда прилагают к изделию подробные инструкции со схемой и фото.

Виды автомобильных магнитол

Перед приобретением музыкального прибора необходимо обратить внимание на особенности автомагнитолы, которое изначально установлено в машине. В том случае, если приемник отсутствует, надо осмотреть предназначенную для него нишу. Магнитолы делятся на два основных вида:

• Стационарные (монтируются в процессе производства автомобилей).
• Встраиваемые (обладают съемной панелью или снимаются с помощью специальных салазок).

Помимо этого, различают одноблочные (1DIN) и двухблочные (2DIN) проигрыватели. Одноблочные приемники наиболее распространены. Однако многие автовладельцы желают, чтобы штатная магнитола обладала большим количеством функций. Поэтому в последнее время возрастает спрос на двухблочные автомобильные магнитолы. Величина корпуса и наличие цветного экрана позволяет водителям не только слушать музыку, но и просматривать киноленты, телевизионные каналы, использовать в качестве своеобразного навигатора. Но следует помнить, что формат магнитолы должен обязательно соответствовать марке автомобиля.

Как выбрать штатную магнитолу

Чтобы выбрать автомагнитолу, следует заранее определиться, какие функции она должна выполнять. Ведь сегодня выпускается множество приемников, которые способны не только воспроизводить видео или музыку, но также обладают возможностью подключения разнообразных датчиков и дополнительных устройств. Конечно, чем больше функций будет у автомобильной магнитолы, тем она будет дороже стоить. После этого выбирают модель, которая будет иметь привлекательный дизайн, и приемлемую стоимость. Важно обратить особое внимание на производителя устройства. Ведь известные компании предлагают своим клиентам гарантийное обслуживание, а также сервисную поддержку.

При покупке стоит уточнить несколько таких важных деталей, как:

• модель, марка и год выпуска автомобиля.
• комплектация машины.
• модель установленной магнитолы.
• наличие специальной кнопки на руле.

Установка автомагнитолы

Чтобы подключить музыкальный приемник своими руками, прежде всего, необходимо детально изучить схему и инструкцию, которая идет в комплекте с прибором. Если же самостоятельная установка кажется трудным процессом, то можно посмотреть представленные на сайте фото и видео. Также следует проверить наличие необходимых проводов и креплений, которые понадобятся во время выполнения работ.

Существует два основных способа монтажа аудиопроигрывателя:

1. Сначала устанавливают разъемы формата ISO. Рекомендуется использоваться именно этот метод крепления, поскольку он обеспечивает прочные соединения и гарантирует долгий срок работы штатной магнитолы. При этом установка музыкального приемника не вызовет трудностей даже у неопытного человека. Для этого нужно демонтировать прежнюю автомагнитолу и переключить штекеры к новому устройству. После этого приемник с помощью салазок возвращают в нишу.
2. При этом способе установки обрезают электрические провода, которые идут от жгутов проводки автомобиля или от штекера приемника. Затем при помощи изоляционной ленты соединяют соответствующие кабели. Существенным недостатком данного способа является его недолговечность. Изолента довольно плохо переносит сильные морозы в зимний период, что может привести к короткому замыканию. Чтобы избежать этой ситуации, стоит использовать термоусадочные трубки либо особые зажимные клеммы.

Рамка для магнитолы

Для установки музыкального прибора может понадобиться специальная рамка. Она необходима для того, чтобы надежно закрепить прибор и гармонично соединить все элементы внутреннего дизайна машины. Рамка для монтажа автомобильной штатной автомагнитолы должна подбираться одновременно со всеми остальными деталями аудиосистемы. Но в таком случае выбор устройства сильно усложняется. Поэтому многие автолюбители применяют переходную рамку. Ее прикручивают к передней панели машины, после чего устанавливается проигрыватель. Некоторые водители предпочитают сделать такую рамку самостоятельно.

Особенности установки автомагнитолы

Для получения качественного результата следует учитывать следующие советы:

• Чтобы правильно установить устройство своими руками, необходимо обязательно придерживаться указаний, которые написаны в инструкции. Нарушение правил может привести к пожару или поломке прибора. Также не желательно пользоваться схемой или инструкцией от другой модели магнитолы, так как могут отличаться маркировки и цвета электрических проводов.
• Для подключения всех элементов аудиосистемы рекомендуется использовать провода, сечение которых составлять более 1,5 – 2 мм. Кабели меньшего размера приводят к искажению или исчезновению звука.
• Для того чтобы звук в автомобиле был качественный, стоит приобрести и установить сабвуфер. Он будет воспроизводить низкие частоты, что, в свою очередь, снимет нагрузку с главных динамиков.

Монтаж аудиосистемы имеет ряд своих особенностей. Поэтому для получения хорошего результата процесс установки можно посмотреть на видео.

Вконтакте

Facebook

Одноклассники

Мой мир

1avtozvuk.ru

Подключение магнитолы своими руками 2 din



Лучшие новости сайта

Все когда-то делают что-нибудь в первый раз. Когда дело касается автомобилей и электроники, лучше «семь раз отмерить» (почитать ) прежде чем начать что-то делать, так будет проще и дешевле в итоге 🙂 Я уже писал раньше о том .  Сегодня мы поговорим о том как правильно подключить автомобильный усилитель.

Предположим, что вы уже выбрали , и нашли в вашем автомобиле хорошее место для его установки. Теперь нам нужно провести хорошую силовую проводку для питания усилителя, подключить акустику к нашему усилителю и подвести сигнал от головного устройства (магнитолы). Теперь обо всем по порядку.

 1. Силовая проводка для авто усилителя.

Многие кто первый раз сталкиваются с автозвуком бывают сильно удивлены толщиной проводов, используемых для питания автомобильной аудиосистемы. Конечно, в обычной жизни таких проводов не встретишь, кроме провода на стартер и проводов от сварочного аппарата 🙂  Дело в том что автомобильные усилители обладают приличной мощностью и потребляют от бортовой сети довольно большой ток. Например, усилитель мощностью 4 х 50Вт будет потреблять (очень упрощенно) 200/12 (н

motorsmarine.ru

Большой обзор с описанием установки, переделки переходной рамки и интеграции парктроника.

Какая бы ни была у Вас машина, всегда хочется иметь лучше, новее, быстрее. Да-да, хозяева бЭнтли тоже мечтают о… Роллс-Ройсе))) Если же на вожделенную обновку денег не хватает или просто не хочется расставаться со «Своей Прелестью», то начинается истязание колымаги ксеноном, псевдопрямотоком и карбоном. Благо, китайские собратья дают полный карт-бланш для полёта автомобильной фантазии.

Находящийся в моей конюшне Митсубиси Лансер 9 прошел ВСЕ семь кругов агротюнинга:

* Фонарик в прикуриватель
* Громкая связь на солнечных батареях
* Проектор бортового компьютера на стекло
* Оклейка фар защитной плёнкой
* Лазерный стоп-сигнал
* Светодиодные лампы в головной свет
Теперь он видел всё — я поставил вместо штатной магнитолы 2Din балалайку.

Эволюция магнитол в моей машине

Первой музыкальной шкатулкой в машине была… дырка, которая зияла вместо магнитолы при покупке. Временной затычкой стала кассетная магнитола + FMмодулятор. Удовольствие от звучание было сомнительное и через несколько месяцев в консоли поселилась российская SUPRA SDM-3504. Со временем, последняя отказалась воспроизводить некоторые файлы, лагать флэшки и т.д. просто мне надоела. Замерив размеры проёма в переходной рамке, я начал искать магнитолу нужного размера. Как оказалось, девайсов с диагональю 6,2 полным полно. А вот 6,95 оказалось всего ничего. На сайте GEARBEST я обнаружил «медиакомбайн», привлекший моё внимание — KSD — 6902:
* Размер диагонали — 6,95 дюймов
* Воспроизведение видео и музыки в наиболее популярных форматах
* Радио, ясен пень
* Громкая связь HANDS FREE
* Возможность подключения камеры
* Функция ТВ
** GPS — нет
** Андроид — нет
* Цена на товар — $127. С учетом веса посылки в 2,7 кг доставка платная. Суммарно получилось $147

Спецификация со страницы сайта

General
Model: KSD-6902
Type: 2-DIN
Installation Site: Car Console
Special Function: TV Function, AM/FM Radio

Screen
Screen Type: Digital touch screen
Screen Size: 6.95inch
Screen Resolution: 800 x 480
Video/Audio/Image
DVD Video Format: MP4, AVI
USB/SD Video Format: AVI, MP4
DVD Audio Format: WMA, MP3
Picture Format: JPEG
USB/SD Picture Format: JPEG
Media Format: MP3, MP4, CD, DVD-R/RW, Video CD

Other
IPOD Function: Support audio playing
Dimension/Weight
Product weight: 2 kg
Package weight: 2.5 kg
Product size (L x W x H): 19 x 17 x 11.5 cm / 7.48 x 6.69 x 4.52 inches
Package size (L x W x H): 25.5 x 25 x 18 cm

Package Contents
Package Contents: 1 x DVD Player, 1 x Connecting Cable, 1 x USB Adapter Cable, 1 x Touch Pen, 1 x Remote Control, 1 x User Manual

Как видите, гаджет предельно простой. При желании, можно было найти на андроиде и с навигацией, но это на 30-50 енотов дороже. Переплачивать никакого желания и возможности не было. В итоге заказал именно эту. До последнего момента волновался за целостность содержимого бандероли: как-никак летел многие тысячи километров. Благо, всё дошло в целости и сохранности. Переходим к содержимому пакета.

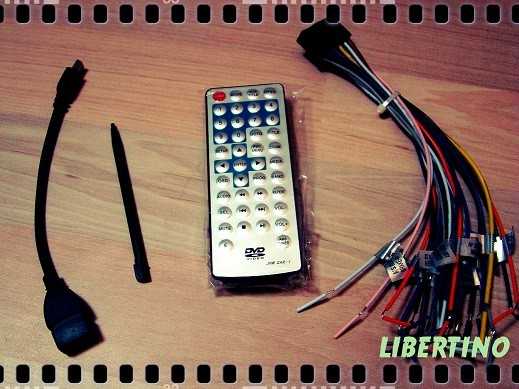

Комплект заказа включает:

1. Магнитола
2. Фишка для подключения
3. Пульт управления
4. Стилус
5. Инструкция
6. Упаковка

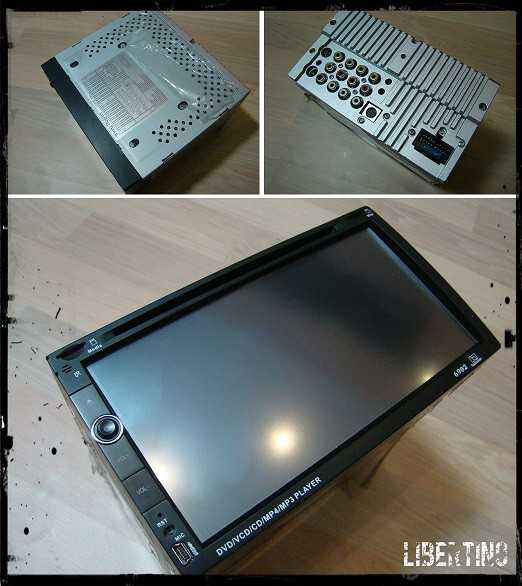

Магнитола Упакована хорошо: помимо основной, она упакована в транспортировочную коробку. Основная коробка сделана из плотного ламинированного картона с полноцветной печатью. Внутри — толстенные проставки из вспененного полиэтилена, обеспечивающие иммобилизацию содержимого. Внавал лежат мануал, шлейф, пульт и стилус. После изучения содержимого посылки можно сделать вывод, что упаковка полностью обеспечивает сохранность продукта при доставке.

Инструкция универсальная: для магнитол с GPS и без него (сабж). На английском языке, с картинками. В целом, информативность буклета сомнительная т.к. в нем излагаются самые базовые функции. Стилус обычный, как в древних наладонниках — сделан из твёрдого пластика и оставляет разводы на дисплее. Контактную Фишку и Пульт откладываем до подключения и переходим к Магнитоле. Внешние размеры соответствуют заявленным на сайте. Корпус оклеен транспортировочной пленкой. В корпусе имеются крепежные отверстия с резьбой под рамку. Монтажной рамки в комплекте нет. Сборка качественная, под стать брендовым сородичам. На корпусе имеется наклейка с подробным описанием назначения фишек. Все фишки и разъемы установлены жёстко, не люфтят и не болтаются. Экран защитной плёнкой не оклеен, но если не пользоваться стилусом, она не понадобится. Подсветка магнитолы синяя, освещает кнопки и дисковод. Из надписей — совершенно безликое название модели и профиль устройства. Благодаря тонкой рамке и мелким кнопкам экран кажется больше реального. На лицевой части мы также обнаружим 3 слота: 1 под miniUSB, 2 под microSD (media и map). Из отверстий — дископриемник, микрофон и rst (сброс). В левом верхнем углу притаился порт приема сигнала пульта. Всё выполнено в крайне минималистичном стиле. Кнопок на лицевой панели всего четыре: POWER, EJECT DISC, VOLUME+ и VOLUME-. Ход кнопок короткий, со щелчком. К слову, на сайте огромный выбор магнитол с более обширной физической навигацией в ту же цену. Я же сделал выбор в пользу дизайна сознательно, зная свой «стиль» использования магнитолы: фоновый режим прослушивания радио и музыки без необходимости «прыгать» с трека на трек или смены радиостанций.

Эпопея с установкой…

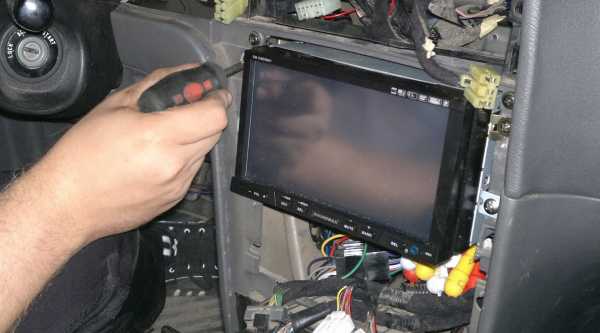

Первым делом необходимо удалить старую магнитолу и подключить новую фишку. Таинство подключения проходило в сервисе, фото нет. Далее снимаем штатную рамку для последующего крепежа к ней магнитолы. За неимением переходной рамки в комплекте пришлось использовать подручные материалы. В моём случае под рукой оказался профиль для монтажа гипсокартона, который подошел, как родной. Получилось вот так:
Не забываем перед установкой магнитолы подключить разъем, антенну и выкрутить транспортировочные шурупы из DVD-привода (в верхней части магнитолы). В противном случае — диск не затянет в магнитолу. Теперь самое время установить всю конструкцию в консоль. Конструкция получилась довольно жёсткой благодаря трехточечному креплению. Разумеется, замена прежней магнитолы на двухдиновую невозможна без переходной рамки. В результате поиска самая бюджетная переходная рамка была обнаружена на Алиэкспресс за немыслимые $45… Почесав репу, я пошел на отчаянный шаг и приступил к переделке стоковой рамки. Сначала пристреливаемся: Естественно, поперечина подлежала бесспорному удалению. С учетом состояния стоковой рамки (царапины, оклеенные карбоном) делал я это без жалости и скорби))) Поэтапно: срезал поперечину — залил дыру термоклеем — зашкурил поделку — покрасил аэрозольной краской. Результат меня удовлетворил и я понял, что возврата к однодиновому варианту уже невозможен. Теперь настало время ювелирной подгонки панели и изготовления окантовки. В моём случае донором стала старая номерная рамка. На последней фотографии видно, что в нижней части прорезано окно. В этом скварешнике я задумал поселить парктроник: уж очень я к нему привык к нему в прежнем исполнении. Установка парктроника поэтапно: подключаем фишки — потрошим парктроник и освобождаем дисплей от корпуса — припаиваем дисплей термоклеем с обратной стороны переходной рамки. Результат такой: Вставляем рамку в её исконное место. Ну вот теперь все фэншуненько.

Функционал магнитолы

Первое что мы видим на экране после заводки пока магнитола грузится — безликая картинка Планеты Земля в противных голубых тонах, которую можно заменить на логотип Вашего авто (об этом позже в разделе «Кнопки, которых нет…») Холодный старт магнитолы занимает около 3-5 секунд и мы попадаем на главный экран с иконками функций.

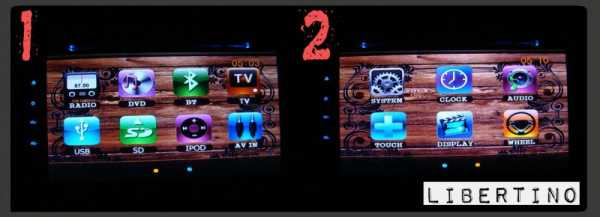

Первый экран (функционал) состоит из: РАДИО / DVD / BLUETOOTH / TV / USB / SD / IPOD / AV IN
Второй экран (настройки) состоит из: SYSTEM / CLOCK / AUDIO / TOUCH / DISPLAY / WHEEL
Иконки крупные, нажатие на каждую обозначается обводкой. Открытие приложений мгновенное. Разрешение дисплея 800х480, установлена TFT матрица. Убожество экрана, с учетом нынешней распространенности IPS, убивает. Благо, что смотреть на него постоянно не придется) Углы обзора экрана слабые. При прямом попадании яркого солнца на дисплей — информативность сильно снижается. В дневное время информация читается нормально. В части чувствительности дисплея вопросов нет: как нажатие, так и листание происходит без лагов.

РАДИО

Самый красочный интерфейс!!! Поиск радиостанций пролегает в FM и АМ диапазоне. Зафиксировать в памяти можно 18 (!!!) FM и 12 AM станций. Запоминание происходит путем длительного удержания кнопки с номером радиостанции. При каждой очередной заводке автомобиля, включается последняя активная волна. Качество приёма ничем не отличается от стоковой магнитолы, хотя это скорее зависит от антенны. В дороге периодически слышны шумы, но волна не терялась ни разу. Моё любимое «Русское» ловит всегда, везде и в хорошем качестве. В режиме радио постоянного горят кнопки меню «Домой», «Поиск», «Стерео» и «Эквалайзер». Функция RDS она же бегущая строка, также поддерживается. В верхней части меню радио имеются активные иконки SD, DVD, Bluetooth. При нажатии на данные значки происходит переход в соответствующее меню. Теперь небольшое отступление про…
КНОПКУ КОТОРОЙ НЕТ, НО… она ЕСТЬ!! В магнитоле есть кнопка, которая никак себя не выдает, но нажать на неё можно. Она притаилась во вкладке РАДИО на картинке планеты (см. выше, подписана как «ЛОГОТИП»). Так вот, при нажатии на глобус, мы проваливаемся в меню выбора стартовой страницы. Здесь нам на выбор предлагается 15 логотипов марок машин. Почему именно эти марки представлены — для меня осталось загадкой. Видимо других марок для китайцев не существует))) К моему счастью, в арсенале нашелся заветный Mitsubishi. Теперь при старте магнитолы вместо Планеты Земля на экране будет красоваться значок Mitsubishi)

DVD

Магнитола читает все имевшиеся у мня DVD диски (нашел только два). Диск со свадьбой в формате DVD 16:9 прочитал без проблем, хоть и с некоторой задержкой. Формат экрана соответствующий. Записанное видео на CD-R диск в формате AVI начал воспроизводить мгновенно, без торможения. При нажатии на любую область экрана, внизу всплывает Меню Настроек, которое включает кнопки:

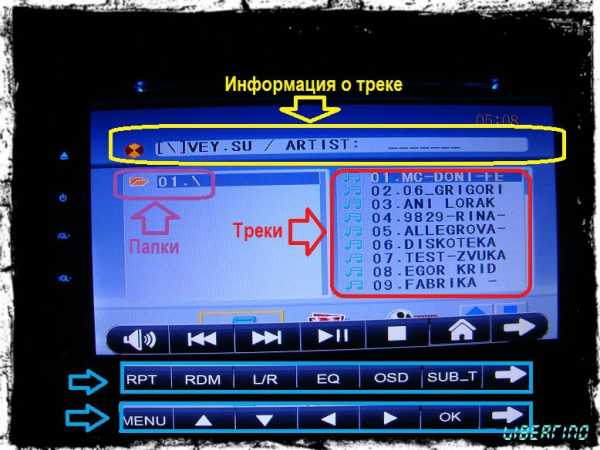

— RPT — REPEAT PLAY — Функция повторения дорожки/диска. После окончания воспроизведения данной записи, она будет воспроизведена с начала.
— RDM — Функция воспроизведения в случайном порядке. Воспроизводит все дорожки текущего диска в случайном порядке.
— L/R — включение и отключение стереорежима
— OSD — On-screen display. Отображение на экране, установок звука, параметров изображения, таймера и другой информации.
— SUB_T — Функция включения/отключения субтитров
— MENU — Выход в основное меню
— Лево/Право/Вверх/Вниз — перемещение курсора
— ОК — закрытие трэя настроек
Задержка исчезания данной панели — 10 секунд. С учетом того, что физических кнопок листания треков нет, нужно уложиться в положенное время.

SD, USB

Однородные функции, поэтому рассматривать их будем вместе. На лицевой стороне имеются два разъема: 2 microSD, 1 miniUSB. Один микроSD подписан как MEDIA, второй как MAP (Карта). Первый используется по прямому назначению, второй (по причине отсутствия GPS) используется мной для хранения второй карточки — с Фондом Советского Кино, для дороги))). USB подключается через переходник (в комплекте). При подключении любого накопителя, магнитола автоматически начинает его чтение. В зависимости от скорости флэшки, емкости и объема информации время чтения может длиться от 2-3 до 25 секунд. В первом случае это TRANSCEND 16 Гб/10speed. Во втором — китайская флэшка Noname на 8 Гб. Русский язык магнитола не читает. В меню просмотра SD и USB есть возможность быстрого перехода с прослушивания музыки к просмотру изображений и видео. И наоборот. Медиаплеер откровенно печальный и неудобный. Во-первых он совершенно унылый: никаких картинок и улучшайзеров интерфейса нет. Всё отображается простыми списками. В левой части отображаются папки, в правой — плейлист. Исполнитель и название трека отображаются бегущей строкой в поисковой строке вверху. Ещё огорчила скудная информативность: безликий шрифт и отсутствие времени проигрывания трека. Расстояние между строчками в плейлисте небольшое, попадать пальцем непросто. Переключение между треками происходит нажатием на нужную строчку в списке. Листание страниц плейлиста можно делать стрелками в нижней части экрана. Чтение всех популярных МУЗЫКАЛЬНЫХ форматов происходит без проблем, независимо от «тяжести» файла, битрейда и т.д. А вот с просмотром ВИДЕО не всё так просто. Первые попытки воспроизвести AVI и MOV видеофайлы провалились: постоянно выскакивала надпись UNSUPPORTED FORMAT. Всё потому, что данное устройство управляется ОС WIN 6.0, как и любой примитивный навигатор. Посему чудес производительности ждать не стоит. Поиски решений в интернете привели меня к программе Format Factory. При помощи последней производится конвертация любого формата видео в нужный мне AVI 640×360 XVID. Теперь любое видео читается магнитолой без проблем. ФОТОГРАФИИ можно смотреть как в режиме слайд-шоу, так и листанием.

BLUETOOTH

Для подключения блютуз устройства к магнитоле, обнаруживаем её под именем CAR KIT. Телефон сам предложил пароль «0000». После спаривания устройств, на экране магнитолы появится сообщение «CONNECTING OK». Теперь подключение будет происходить автоматически. Во время использования, на дисплее отображается необходимая навигация телефона: набор номера, вызов, отбой, последние набранные и принятые вызовы. Кроме прочего, доступна функция «Телефонная книга». Однако, в списке видны только номера, ни один из языков (русский, английский) на экране не отображается. В процессе разговора собеседника слышно очень хорошо, звук транслируется на штатные спикеры машины. Громкость можно регулировать как на телефоне так и на магнитоле. Самому же приходится немного повышать голос, т.к. иначе начинают переспрашивать.
Протокол устройства поддерживает Профили HSP/HFP и A2DP.

Что такое HSP/HFP/A2DP?

HSP (Handset Profile) – обеспечивает основные функциональные возможности, необходимые для взаимодействия трубки (мобильного телефона) и гарнитуры.
HFP (Hands free Profile) – расширенные по сравнению с HSP функциональные возможности, используется для управления мобильным телефоном со станции в автомобильном блоке hands free.
A2DP (Advanced Audio Distribution Profile) – обеспечивает передачу стерео аудиосигналов. (качество гораздо лучше, чем при кодировке моно, используемой для HSP и HFP).

Еще одна интересная функция Bluetooth — трансляция звука с планшета/телефона на акустику машины. Это может быть полезным при прослушивании в телефоне или просмотра фильма на планшете.

TV

Его просто нет. При подключении штекера антенны, автопоиском не обнаружено ни одного канала. По совету умных людей, я спарил кабель автомобильной и телевизионной антенны. К сожалению, это не дало положительного результата. На форумах посоветовали купить телевизионный транскодер. Однако, стоимость подобной игрушки меня не устроила — от $40. Имеющиеся соображения по устранению данной проблемы более бюджетным способом с благодарностью выслушаю в комментах.

AV IN, IPOD

Данные функции не проверял потому что:
— AV IN находится на задней панели (см. фото выше), а разбирать панель не комильфо
— IPODa в хозяйстве не заведено.
Придется верить на слово китайцам, я же гарантировать не берусь)

Предлагаю Вашему вниманию наглядный видеообзор функций магнитолы (Часть 1)

МЕНЮ НАСТРОЕК

SYSTEM
Настройка параметров системы

CLOCK
В данной вкладке можно настроить часы. Коме отладки часов, можно настроить 12/24 часовой режим, скрыть или отобразить часы на дисплее.

AUDIO
Отстройка эквалайзера, баланса, частот и т.д. Возможна быстрая настройка режимов звучания «FLAT», «JAZZ», «ROCK», «CLASSIC» и «USER». Последний режим предполагает тонкую подстройку.

TOUCH
Калибровка дисплея. Производится стилусом по крестику.

DISPLAY
Настройка рабочего стола. Здесь можно выбрать один из предустановленных режимов или настроить обои самостоятельно. Картинку можно сделать ярче/темнее, насыщеннее/тусклее и четче/мягче. К сожалению, картинка рабочего стола неизменна.

WHEEL
Быстрый доступ к функционалу магнитолы. Как активировать данную функцию, я так и не понял. В данной вкладке ниодна из кнопок не нажимается.

Видеообзор DVD Видео + Меню Настроек (Часть 2)

А теперь то, ради чего магнитола покупалась. ЗВУЧАНИЕ, как ни странно, во всех режимах гораздо лучше «моей бывшей» SUPRA. Несмотря на убогий эквалайзер (ROCK / JAZZ / FLAT и т.д.), обнаружен абсолютно чистый «мясистый» звук. Думаю, даже искушенные звукофилы и аудиоманьяки оценили бы качество звучания. В радиусе звучания зафиксированы внушительные 90Db согласно замерам Шумомера. Пробовал просадить мониторы «на попа» тестом акустики по низам. Даже на полной мощности проседания динамиков не было, дребезжания не слышно. При произведении теста, все диапазоны звучали как надо, порой даже обед просился наружу. Звуком я остался очень доволен. Да что там, смотрите сами)))

Вот, в общем-то и всё. Большое спасибо читавшим!

НЕБОЛЬШОЙ ФОТОСЕТ

День/Ночь

Ночью с парктроником

Вид с заднего сиденья

Товар куплен за деньги: Копия чека PayPal и скриншот покупки
Доволен ли я покупкой??? Это станет ясно из следующего видео…

Всем добра!

mysku.ru
