Как правильно заряжать аккумулятор? Зарядка аккумулятора | Заряд аккумуляторной батареи герметичной необслуживаемой



Правильная зарядка аккумулятора



Одним из наиболее важных условий корректной работы, хорошей отдачи и длительного срока службы аккумуляторной батареи является её правильный заряд. Это касается абсолютно всех аккумуляторов: будь то мощные промышленные большой емкости, либо же крошечные батарейки в Ваших мобильных. К сожалению, далеко не все пользователи знают, что есть правильная зарядка аккумулятора. Данная статья призвана помочь людям в этом вопросе и быть “руководством пользователя” при столкновении с задачей должным образом зарядить АКБ (аккумуляторную батарею).

Существует множество различных видов электрических аккумуляторов – для каждого из них характерны свои правила и особенности заряда. Все они подробно описаны в инструкциях по эксплуатации, обязательным образом поставляемых продавцом (по крайней мере мы так делаем всегда) вместе с аккумуляторной продукцией.

Однако, бороздить инструкцию в поиске нужной информации не всегда удобно, да и не всегда, согласитесь, есть к тому желание. Посему, в данной статье мы обрисуем общие правила по правильной зарядке наиболее популярных и часто используемых в бытовых условиях аккумуляторов – свинцово-кислотных необслуживаемых герметичных АКБ (чаще всего это аккумуляторы для ИБП, аккумуляторы для электромобилей, электромоторов, для лодок, эхолотов, для сигнализации и связи и проч.) – AGM и гелевых аккумуляторов. Эти правила кое в чем справедливы и для автомобильных стартерных (обслуживаемых) АКБ, хоть процесс заряда таких аккумуляторов и имеет некоторые особенности.

Как заряжать аккумулятор?

Итак, давайте разберемся, что представляет из себя правильный заряд аккумуляторной батареи. Для начала хотим обратить внимание на одно общее правило, касающееся ВСЕХ БЕЗ ИСКЛЮЧЕНИЯ видов аккумуляторов, известных науке: чем меньше раз разряжается аккумулятор и чем менее глубоким является каждый отдельно взятый его разряд, тем большим будет срок его службы

. Все мифы о том, что аккумулятор (какой бы он ни был!),  нужно каждый раз полностью разряжать, а затем полностью заряжать, и только так он прослужит максимально долго, а также утверждения “знатоков”, что, мол, надо обязательно периодически разряжать аккумулятор, иначе он испортится – полная чушь! Если Вам предлагают купить аккумулятор и при этом рассказывают подобные “истории” – держитесь от таких продавцов и их продукции подальше. Для низкокачественных батарей, производимых из “грязного” вторсырья, отсутствие периодической “встряски” в виде разряда-заряда может действительно быть причиной быстрого выхода из строя (из-за того, что пластины данных АКБ чрезмерно загрязнены, и без “встрясок” данная “грязь” быстро обволакивает поверхность пластин и мешает нормальному прохождению процесса электролиза). Но для качественных аккумуляторов наиболее излюбленным является именно режим постоянного (буферного) подзаряда, при котором практически отсутствуют разряды, а сама АКБ постоянно пребывает под правильным напряжением.

Здесь надо учитывать также эффект памяти некоторых аккумуляторных батарей — в настоящий момент под эффектом памяти понимается обратимая потеря ёмкости, имеющая место в некоторых типах электрических аккумуляторов при нарушении рекомендованного режима зарядки, в частности, при подзарядке не полностью разрядившегося аккумулятора. Название связано с внешним проявлением эффекта: аккумулятор как будто «помнит», что в предыдущие циклы работы его ёмкость не была использована полностью, и при разряде отдаёт ток только до «запомненной границы». Никель-металл-гидридный (Ni-MH), Никель-кадмиевый (NiCd), Серебряно-цинковый аккумулятор.

Переходим ближе к делу. Чтобы правильно заряжать аккумулятор

 нужно понимать, в каком режиме он у Вас эксплуатируется.

Что такое буферный режим работы

Самый яркий пример буферного режима работы аккумулятора – ИБП (источник бесперебойного питания, он же UPS). В ИБП аккумуляторная батарея находится на постоянной подзарядке и отдает энергию лишь тогда, когда пропадает электричество в сети, а как только оно появляется, аккумулятор тут же подзаряжается. Это самый щадящий режим работы и именно в буферном режиме, как мы уже говорили, аккумуляторы служат дольше всего (например, наши батареи EverExceed серии ST, производимые по технологии AGM нового поколения, имеют срок службы в буферном режиме при Т=20оС – 12 лет).

Что такое циклический режим работы

Пример циклического режима использования АКБ – поломоечная машина, детский электромобиль в парке аттракционов, либо же система автономного электропитания с использованием альтернативных источников энергии (солнечных батарей, ветряков и т.д.). Аккумуляторы в этих приложениях разряжают-заряжают как минимум 1 раз в сутки. Такой режим  является наиболее суровым, и срок службы АКБ тут уже исчисляется не годами, а количеством циклов разряд-заряда (ну и их глубины, естественно). Упомянутые ранее аккумуляторы EverExceed серии ST могут обеспечить до 600 циклов глубокого 100% разряда (обычные же AGM-аккумуляторы – не более 280). Всегда очень удивляет, когда в приложениях с явно циклическим характером работы (те же системы электропитания на солнечных батареях, либо мобильные кофемашины) некоторые “умельцы” предлагают использование стартерных автомобильных аккумуляторов (аргумент – их дешевизна!).

 Уведомляем всех, кто столкнулся с подобным предложением: стартерные АКБ имеют тонкие пластины, они рассчитаны лишь на запуск двигателя и дальнейшую подзарядку от генератора, в циклическом же режиме с глубокими разрядами они не прослужат и пары месяцев – их пластины “посыпятся” и на этом эксперемент с “дешевым аналогом” будет завершен.

Как правильно заряжать аккумулятор в буферном режиме:

Всем известно, что номинальное напряжение одного элемента в свинцово-кислотных АКБ = 2 Вольта (отметим, что на практике оно обычно никогда не равняется строго 2 В, но для простоты применяется именно такое число). В быту наиболее часто используются аккумуляторные батареи напряжением 6 Вольт (3 элемента) и 12 Вольт (6 элементов).

В буферном режиме напряжение заряда следует выставить на уровне 2,27 – 2,30 Вольт на элемент (то есть для 12-вольтового аккумулятора это 13,6 – 13,8 В, а для 6-вольтового – 6,8 – 6,9 В). Это подходит как для AGM, так и для гелевых батарей.

Ток заряда должен быть ограничен в величину, равную 30% от номинальной 10-часовой емкости аккумулятора, выраженную в Амперах (для гелевых аккумуляторов – 20%). Например, для батареи с емкостью С­

10=100 Ач ограничение тока заряда должно составлять 30 А (для гелевых АКБ – 20 А).

Как правильно заряжать аккумулятор в циклическом режиме:

Напряжение заряда:

2,4 – 2,45 В/эл. (14,4 – 14,7 В на 12-вольтовую батарею или 7,2 – 7,35 В на 6-вольтовую) – для AGM-аккумуляторов;

2,35 В/эл (14,1 В на 12-вольтовую батарею или 7,05 В на 6-вольтовую) – для гелевых аккумуляторов.

Ток заряда:

20% от С10 (для батареи емкостью 100 Ач – это 20 А).

Сколько должен длиться заряд батареи

Продолжительность заряда зависит от изначальной заряженности (разряженности) батареи. Поначалу идет быстрый заряд (бустерный), но по мере насыщения потребляемый ток снижается, доходя до минимума при достижении полной заряженности АКБ. Критерий  полной заряженности – падение тока, который принимает аккумулятор,

до  2 – 3 мА на каждый Ач емкости батареи (при буферном заряде). Например, для той же С­10=100 Ач батареи падение тока зарядки до 200 – 300 мА будет означать, что батарея почти полностью заряжена. Чтобы довести уровень заряда АКБ до 100%, следует продолжать зарядку таким милли-током еще около 1 часа. Обычно, полностью разряженная батарея заряжается за 10 часов в циклическом режиме или за 30-48 часов в буферном.

Следует учесть, что для полной зарядки аккумуляторной батареи ей следует сообщить примерно на 20% энергии больше, чем следует из понятия “номинальная емкость”. Это, как говорится, законы природы, и они едины для всех свинцово-кислотных да и других батарей, независимо от вида и производителя. Образно говоря, если батарею не “перенасытить”, в ней не завершатся должные электрохимические процессы и дальнейшая отдача будет меньше.

Производить зарядку аккумуляторных батарей желательно при температуре окружающей среды 20 – 25

оС.

При меньшей температуре заряжать необходимо более длительное время. Зарядка аккумулятора при температуре менее 0оС становится крайне нежелательной (ибо почти безрезультатна). Желательно также наличие функции термокомпенсации (изменения напряжения заряда в зависимости от температуры окружающей среды) на Вашем зарядном устройстве.


Таблица с основными параметрами правильной зарядки аккумуляторной батареи



БУФЕРНЫЙ РЕЖИМ

ЦИКЛИЧЕСКИЙ РЕЖИМ

Напряжение заряда

Для 12-в АКБ: 13,6-13,8 В

Для 6-в АКБ: 6,8-6,9 В

Для 12-в АКБ: 14,4-14,7 В

Для 6-в АКБ: 7,2-7,35 В

Ток заряда (не более!)

30% от емкости C10 (для гелевых АКБ – 20%)

20% от емкости C10

Предположительность заряда

30-48 часов

10-12 часов

Критерий заряженности

Падение потребляемого тока до 2-3 мА/Ач + еще 1 час заряда таким током.

Падение потребляемого тока до 8-10 мА/Ач + еще 1 час заряда таким током



Также даем ответ на вопрос пользователья по поводу режимов заряда “BULK”, “ABSORBTION” и “FLOAT“, присутствующих в некоторых ЗУ с интеллектуальной системой заряда:

  • В режиме BULK идет зарядка постоянным током, при этом напряжение на аккумуляторе постоянно растет до значения 2,4-2,45 В/эл;
  • В режиме ABSORPTION достигается максимальное напряжение, которое поддерживается постоянным, в то время как ток зарядки падает;
  • В режиме FLOAT напряжение плавно снижается до буферного (2,27В/эл.), ток остается минимальным. Это есть режим СОДЕРЖАНИЯ аккумулятора.

Выравнивающий заряд применяется, когда есть значительный разброс по напряжению на аккумуляторах (элементах или моноблоках) – более +/- 1%. Но такое бывает редко, по крайней мере для приличных АКБ. Кроме того, если батарея хоть изредка включается на разряд, а потом на заряд, то разброс в какой-то степени сглаживается. Если разброса нету – то и выравнивающий заряд производить нет смысла.


Более подробная информация по правильному заряду конкретных видов аккумуляторных батарей содержится в инструкциях по эксплуатации.


Пульсар Лимитед – Энергия для Лучшей Жизни!


Зарядка аккумулятора автомобиля

Аккумуляторная батарея является одним из важнейших узлов автомобиля. Ее назначение — обеспечить достаточным количеством электричества бортовую сеть. Если на работающем двигателе аккумулятору помогает генератор, то запуск мотора и питание потребителей при заглушенном моторе целиком и полностью обеспечивает АКБ.

Содержание:

  1. Меры безопасности
  2. Как определить, заряжен или разряжен аккумулятор?
  3. Как правильно заряжать аккумулятор: техника безопасности
  4. Методы зарядки
  5. Сколько времени необходимо заряжать аккумулятор
  6. Каким током и напряжением следует заряжать аккумулятор автомобиля
  7. Последствия глубокого разряда, и как правильно зарядить после этого
  8. Зарядка зимой
  9. Как часто нужно заряжать аккумулятор автомобиля
  10. Нужно ли заряжать новый аккумулятор для автомобиля

Оказаться в автомобиле, который отказывается заводиться в холодную погоду неприятно, поэтому батарея требует к себе пристального внимания. Важнейшим условием стабильной работы этого прибора является своевременная зарядка аккумулятора автомобиля. В необслуживаемых батареях важно контролировать, чтобы АКБ не разряжалась ниже определенного уровня. В обслуживаемых вариантах необходимо дополнительно следить за плотностью электролита и его количеством.

Меры безопасности

Для того чтобы застраховаться от получения травм, необходимо соблюдать ряд правил.

  1. Помещение, в котором будет проходить работа, должно либо иметь приточную вентиляцию достаточной производительности, либо хорошо проветриваться. Газы, которые выделяются в процессе, токсичны, и крайне негативно влияют на организм человека. В жилых помещениях заряжать аккумулятор автомобиля не стоит.
  2. Поблизости не должно быть открытого огня. Недопустимо проведение работ или совершение других действий, приводящих к образованию искр. Выделяемые газы огнеопасны, и возгорание может привести к взрыву и другим тяжелым последствиям.
  3. Запрещается наклонять и переворачивать аккумулятор. Такие действия приводят к выливанию чрезвычайно агрессивной и токсичной жидкости наружу. Батарея должна быть установлена на ровной твердой площадке в устойчивом положении.
  4. Недопустимо применение самодельных устройств. Ошибки сборки, поломки могут привести к ожогам и другим травмам.
  5. Нельзя касаться руками клемм батареи в процессе работы.
  6. Необходимо соблюдать полярность при подключении устройства.
  7. Все работы необходимо производить в резиновых перчатках и защитных очках.

Когда аккумулятор заряжается при помощи устройства непосредственно на автомобиле, необходимо отсоединить плюсовую и минусовую клеммы. Нельзя допускать чрезмерного кипения электролита. Пополнять заряд, не снимая клеммы опасно. Кислота, выплеснувшаяся в подкапотное пространство, может повредить изоляцию проводов, резиновые и пластмассовые детали. При подключенном аккумуляторе возможно замыкание электрической цепи, что чревато возгоранием.

Как определить, заряжен или разряжен аккумулятор

По мере эксплуатации любая АКБ теряет энергию. Существует несколько способов определить состояние батареи.

  1. При помощи встроенного индикатора, которым оснащено большинство современных изделий. Роль индикатора играет поплавок в виде шарика, погруженный в электролит. Все это находится внутри прозрачной стеклянной колбы. Когда все в норме, поплавок всплывает на поверхность и отчетливо виден невооруженным взглядом. Индикатор окрашен в зеленый цвет, поэтому автолюбители ошибочно считают, что загорелась лампочка. Если индикатор не виден, аккумулятор не в оптимальном состоянии.

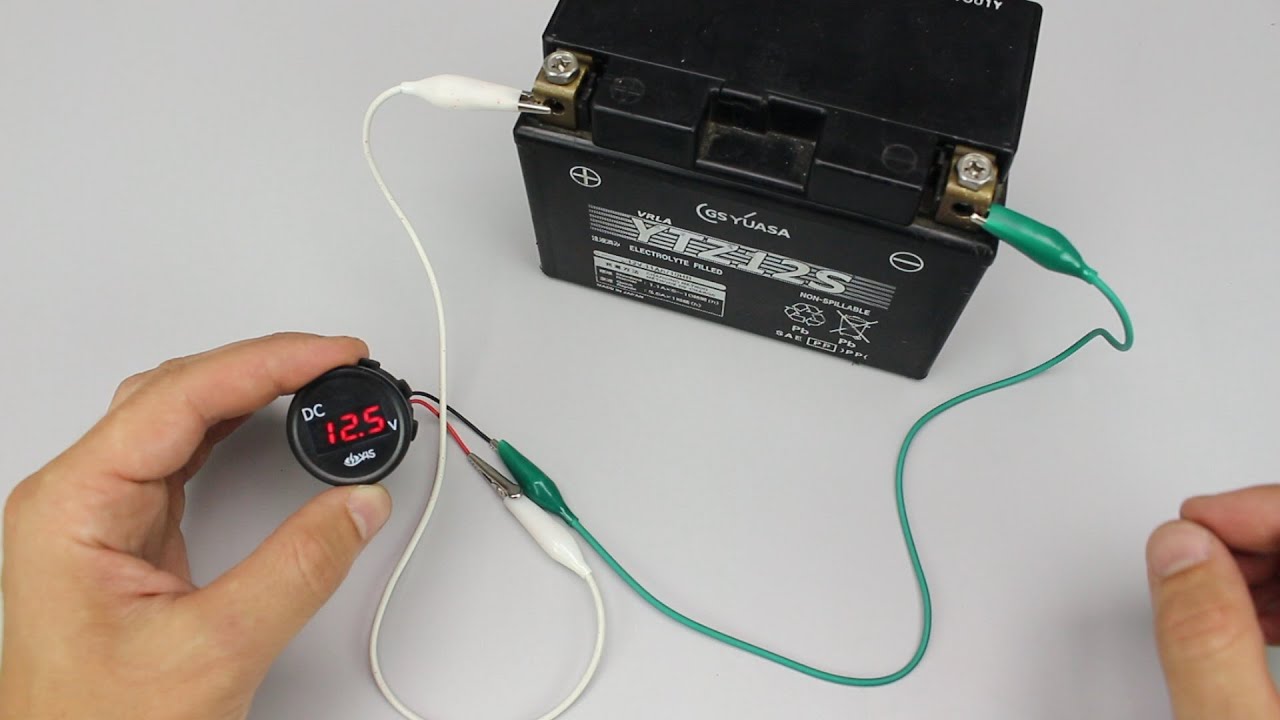

  2. Используя мультимер. С его помощью можно измерить напряжение на клеммах, что позволяет судить о состоянии батареи, надо зарядить аккумулятор автомобиля или нет. Если напряжение находится в пределах 12,6 – 12,8 В, можно считать батарею полностью заряженной. Напряжение ниже 10,5 В свидетельствует о полном разряде. Измерения следует проводить при отсоединенных клеммах, дабы исключить падение напряжения, вызванное работающими потребителями.
  3. С помощью нагрузочной вилки. Данный метод позволяет измерить напряжение под нагрузкой, благодаря чему можно оценить фактическую емкость АКБ. Это поможет определить, как правильно заряжать аккумулятор автомобиля. Если емкость ниже критического уровня из-за сульфатации пластин и их осыпания, обслуживать такую батарею большого смысла не имеет. Аккумулятор с низкой емкостью лучше заменить.

Если нет возможности самостоятельно провести проверку нагрузочной вилкой, есть смысл обратиться в автосервис. Большинство станций техобслуживания проверяют заряд таким оборудованием бесплатно.

Как правильно заряжать аккумулятор: техника безопасности

Предварительно необходимо удостовериться, что батарея действительно нуждается в дополнительной энергии. Когда замеры показывают, что батарея частично или полностью потеряла свои свойства, следует подготовиться к пополнению заряда. В подготовке АКБ особых сложностей нет. Необходимо соблюдать осторожность и тщательность. Попадание кислоты на кожу чревато сильными ожогами, поэтому техника безопасности должна соблюдаться неукоснительно. Последовательность действий такова:

  1. Отсоединить клеммы аккумулятора, как плюсовую, так и минусовую, тем самым отключив батарею от бортовой сети.
  2. Демонтировать прибор и поместить его в то место, где будет производиться зарядка. Во избежание перегрева очистить корпус от грязи, масла, других отложений. Заодно убедиться в отсутствии механических повреждений.
  3. Внимание! Обязательно вывернуть пластиковые крышки на каждой банке. В аккумуляторе под действием внешнего напряжения образуется избыточное количество паров электролита, что приводит к повышенному давлению газов внутри АКБ. В крайних случаях возможен взрыв батареи, со всеми вытекающими последствиями. В крышках имеются дренажные отверстия, но их производительности при бурной реакции недостаточно.
  4. Убедиться, что уровень электролита соответствует норме, иначе полноценная зарядка аккумулятора автомобиля будет недостижима. При отсутствии индикатора надо долить жидкость до положения, когда свинцовые пластины полностью закрыты, но уровень меньше нижней кромки заливного отверстия. Для точного измерения можно одним концом опустить в банку полую стеклянную трубку, так чтобы она доставала до дна. Затем зажать верхний конец и извлечь трубку. Высота столба электролита должна быть около 10 – 15 мм.
  5. Проверить плотность электролита. В продаже имеются недорогие ареометры, позволяющие довольно точно определить соотношение серной кислоты и дистиллированной воды. При отклонении от нормы довести плотность до требуемого состояния.

Методы зарядки

Зарядка аккумулятора автомобиля требует применения специального устройства. Бытующее среди автолюбителей мнение, что достаточно добавить дистиллированной воды или электролита, а там генератор сам доводит процесс до конца, не совсем верно.

Отчасти это так. Можно зарядить батарею от машины соседа, принудительно завести мотор, а генератор действительно зарядит АКБ до определенного уровня. Но для полной зарядки аккумулятора автомобиля, так чтобы к этому не приходилось часто возвращаться, необходим контроль напряжения и силы тока. Без специального устройства измерить эти параметры можно, но отрегулировать нет.

Перед автолюбителем встает задача: как правильно заряжать аккумулятор автомобиля, не повредив его. Сама процедура не представляет сложности. Достаточно подсоединить к клеммам соответствующие выводы устройства и следить за параметрами, не допуская перегрева АКБ.

Существует три метода, с помощью которых можно зарядить аккумулятор автомобиля:

  • постоянным током;
  • постоянным напряжением;
  • ускоренным комбинированным методом.

Первому присуща высокая эффективность, но необходим контроль и подстройка параметров. Второй способ осуществить легче, но батарея заряжается не более чем на 80%, процесс требует длительного времени.

Комбинированный метод наиболее предпочтителен. Он позволяет зарядить аккумулятор автомобиля практически автономно, никаких регулировок не требуется. Широкому распространению этого метода препятствует в разы более высокая стоимость специального устройства.

Зарядка постоянным током

В этом случае зарядка аккумулятора автомобиля производится постоянной силой тока, которая в 10 раз меньше емкости аккумуляторной батареи. Например, АКБ емкостью 60 А.ч желательно заряжать током не выше 6 ампер. Затем силу тока в два раза уменьшают наполовину, до 3 А, а на финишном этапе до 1,5 А.

Зарядка постоянным напряжением

Этот способ, по сути, не отличается от зарядки автомобильным генератором. Отличие в том, что устройство позволяет регулировать величину напряжения, тогда как генератор — нет.

Осуществлять ее просто. Устройство подключается к клеммам АКБ и поддерживается напряжение около 14,5 вольт. Батарея считается заряженной, если сила тока при постоянном напряжении перестала уменьшаться. Как уже указывалось, таким способом можно зарядить батарею не больше чем на 80%.

Ускоренная комбинированная зарядка

В ней совмещены преимущества двух предыдущих способов. На первом этапе пополнение заряда осуществляется постоянным напряжением. По достижении определенного уровня устройство переключается на постоянный ток. Такая последовательность позволяет полностью зарядить аккумулятор автомобиля, исключает нежелательное кипение электролита.

В случае острой необходимости таким методом можно ускоренно зарядить аккумулятор автомобиля в течение получаса, даже если он полностью разряжен. Но сократится ресурс батареи.

Каждый из способов имеет свои достоинства и недостатки. Метод постоянного тока позволяет полностью, на 100%, пополнить батарею электричеством. Чем ниже сила тока, тем полнее заряд, но увеличивается время процесса. Недостатки данного метода:

  • необходимость в стабилизации силы тока;
  • обильное выделение паров электролита;
  • нагрев АКБ.

Описанный выше ступенчатый режим, когда дважды снижается сила тока, позволяет минимизировать эти негативные моменты. Применение метода постоянного напряжения сопровождается значительным нагревом батареи из-за повышенной силы тока в начале процесса. Данный метод только частично пополняет батарею энергией.

Комбинированный метод лишен недостатков, присущих первым двум способам. В современных устройствах процесс автоматизирован. При использовании таковых исключается сильный нагрев батареи, кипение электролита, обильное выделение газов. Недостаток один — дороговизна оборудования.

Сколько времени необходимо заряжать аккумулятор

Животрепещущий вопрос для автолюбителей — как правильно заряжать аккумулятор по времени. В большинстве случаев, если батарея совсем не “убита”, с проблемой недостаточного заряда автолюбители сталкиваются при отрицательных температурах. Человек, спешащий на работу и обнаруживший, что автомобиль не заводится из-за севшего аккумулятора, старается как можно быстрее решить эту проблему. Тут применяется и прикуривание от другого автомобиля, и частичная ускоренная зарядка большими токами, лишь бы быстрее завестись. Такие действия приводят к резкому сокращению срока службы батареи. Необходимо правильно заряжать аккумулятор, соблюдая все условия. При использовании метода постоянного тока, полностью разряженная батарея, если она не имеет дефектов, приходит в соответствие с паспортными характеристиками в течение примерно 10 часов. При двухступенчатом процессе время увеличивается до 15 часов. Уменьшив силу тока, можно добиться более глубокой зарядки, но время пропорционально увеличится. Двухступенчатый процесс наиболее полно отвечает требованиям, как правильно заряжать аккумулятор. Частично разряженные батареи набирают кондиции быстрее. Критерием полной зарядки является ситуация, когда напряжение АКБ стабилизировалось на уровне 14,5 В, а сила тока при этом перестала уменьшаться. Зарядка аккумулятора автомобиля постоянным напряжением требует значительно большего времени. Продолжительность процесса составляет 20 – 25 часов. Чем выше напряжение, тем быстрее заряжается батарея. Подбирать необходимо оптимальный вариант, когда напряжение тока выше напряжения аккумуляторной батареи, но при этом не происходит чрезмерного нагрева и интенсивного кипения электролита. С другой стороны, не затрачивается чрезмерно много времени. Следует помнить, что процесс зарядки аккумулятора автомобиля нежелательно прерывать и начинать заново. Это уменьшает емкость аккумулятора и снижает ресурс.

Каким током и напряжением следует заряжать аккумулятор автомобиля

Зарядку производят при силе тока, равной десятой части емкости батареи. Для 50 А.ч соответственно 5А. Такой уровень необходимо поддерживать до тех пор, пока напряжение на клеммах аккумулятора не достигнет 14,4 – 14,6 В. Затем снижают силу тока в два раза и ждут повышения напряжения до 15 В.

Следующим этапом необходимо еще раз уменьшить силу тока в 2 раза. Через какое-то время напряжение должно достигнуть 14,5 В и перестать повышаться. С этого момента батарея считается полностью заряженной.

При зарядке постоянным напряжением его поддерживают на уровне 14,5 В. Как только сила тока стабилизируется, можно заканчивать процесс.

Последствия глубокого разряда, и как правильно зарядить после этого

Глубокий разряд оказывает губительное воздействие на АКБ. Происходит сульфатация пластин, они частично разрушаются и осыпаются. При этом падает емкость батареи, такая быстро заряжается и также быстро теряет энергию.

Лучший способ избавиться от этой проблемы — заменить аккумулятор. Но если ситуация не зашла слишком далеко, применяют переполюсовку АКБ. Для начала приводят в порядок электролит и разряжают батарею до нуля, подключив галогенную лампу.

Затем подключают устройство, но наоборот: плюс к минусу, минус к плюсу. Галогенную лампу не отсоединяют. Заряжают батарею до 5 вольт. После этого отсоединяют лампу, нормально подключают устройство и завершают процедуру в обычном порядке, как на частично разряженном аккумуляторе.

Зарядка зимой

Аккумуляторные батареи могут заряжаться при температуре окружающего воздуха от –15 до +40 ºC. Важно, чтобы плотность электролита соответствовала климатическим условиям. При понижении температуры напряжение следует увеличить, а при повышении уменьшить. Корректировочная величина — 0,03 В на 1 ºC.

Оптимальной температурой является диапазон 20–25 ºC. Поэтому в холода лучше заниматься аккумулятором в теплом помещении.

Как часто нужно заряжать аккумулятор автомобиля

Чем реже происходит зарядка внешним источником, тем долговечнее батарея, если она не разряжается ниже определенного предела. Ведь при езде эту функцию непрерывно выполняет генератор. Целесообразно проводить эту процедуру раз в год, перед наступлением холодов, и каждый раз после длительной стоянки.

Нужно ли заряжать новый аккумулятор для автомобиля

Новые аккумуляторы не нуждаются в обслуживании, если перед продажей длительное время не стояли на складе. Батарея имеет свойство медленно терять напряжение за счет саморазряда. Если от даты выпуска до установки на машину прошло полгода и больше, необходимо зарядить аккумулятор автомобиля. Точный ответ даст проверка состояния батареи.

Если знать все нюансы, как правильно заряжать аккумулятор автомобиля, которые заключаются в регулярной проверке плотности электролита, очистке клемм, своевременном исполнении процедуры — батарея долго будет долго и безотказно служить на радость владельцу.

Контрольная лампа зарядки ваз 2107


На приборной панели ВАЗ 2106, как и ВАЗ 2107, находится индикатор аккумулятора на панели приборов со значком в виде аккумулятора. Он должен загораться на время включения зажигания и гаснуть, когда двигатель автомобиля запущен. Если лампочка не гаснет, это значит – генератор неисправен. Ездить на машине с горящим индикатором на панели приборов ВАЗ нельзя. Если на АКБ не поступает заряд, он может в любой момент разрядится. Однако иногда могут быть такие случаи: горит лампа зарядки аккумулятора ваз 2106, но зарядка идет.

Перегоревшая лампочка индикатор заряда батареи

Довольно частой причиной такой проблемы является выход из строя лампы. Пожалуй, это одна из самых простых поломок, но она не всегда безобидна. Желательно максимально быстро заменить лампочку. При проблемах с ней вы не сможете своевременно определить проблему с генератором. Что приведет к разрядившемуся в самое неподходящее время аккумулятору. Таким образом, ездить с перегоревшей лампой крайне не рекомендуется.


Лампочка индикатор заряда батареи Ваз

Также следует учитывать особенности конструкции вашего автомобиля. На большей части генераторов имеется встроенное сопротивление. Это позволяет вырабатывать энергию даже при сгоревшей лампе контроля заряда. На некоторых автомобилях роль сопротивления выполняет непосредственно сама лампа.

Такое можно встретить на некоторых модификациях ВАЗ 2112, а также многих старых иномарках. В таком случае, при перегорании лампочки генератор перестает вырабатывать ток. Если ваша машина имеет такое строение, то следует всегда иметь запасную лампу.

Что такое лампочка аккумулятора

Внимательно изучив приборную панель, не составит труда отыскать на ней индикатор аккумулятора.

Хотя лампа изображена в виде АКБ, в действительности этот индикатор отображает работу генератора.

Её активация при запуске зажигания говорит о том, что сам генератор функционирует и подаёт питание на бортовую сеть, а также заряжает аккумуляторную батарею.

Следует детальнее разобраться в том, что это за лампа, для чего она используется и что означает.

Лампочка АКБ, то есть генератора, загорается при повороте ключа, когда активируется зажигание. Если она загорелась, а затем потухла при запуске мотора, это хороший знак, поскольку всё с системой в порядке. Но если эта же лампочка включается во время движения, это указывает на проблемы с генератором. Он не работает, а питание бортовой сети происходит от аккумулятора. В такой ситуации необходимо в кротчайший срок добраться до гаража или автосервиса для диагностики и ремонта.

Индикатор должен включаться только при повороте ключа в замке на пол оборота, после чего тухнуть при запуске мотора.

Но бывают ситуации, когда лампочка не функционирует вообще, вне зависимости от того, включён мотор или зажигание, или нет. Есть несколько причин подобного развития события.

Разрядившаяся аккумуляторная батарея

Еще одной распространенной причиной по которой не горит контрольная лампочка аккумулятора при включении зажигания в Ваз 2106 – 2107 является разредившаяся аккумуляторная батарея.

Если одновременно с тем, что не загорается лампочка аккумулятора, ещё и приборы щитка не включаются или тускло светят, то это явный признак разрядки батареи. «Лечится» проблема простой зарядкой АКБ.


Исправная аккумуляторная батарея

Однако не всё так просто. Разрядка автомобильной батареи может происходить вовсе не из-за того что владелец не успел вовремя её зарядить или забыл отключить фары. Проблема с аккумулятором переходит в категорию опасных, если причина кроется в генерирующем устройстве. Как известно, аккумулятор должен заряжаться в ходе движения автомобиля, иначе он разрядится довольно быстро. И эта функция ложится на генератор. Но, если последний неисправен, то возникают проблемы.

Таким образом, банальная на первый взгляд причина, может указать на испорченный автомобильный генератор, который выполняет много полезных функций. Очевидно, что следует провести доскональную диагностику, найти причину и устранить её.

Горит контрольная лампа заряда АКБ

Всем известно, что при включении зажигания на автомобилях ВАЗ загораются две контрольных лампы: давления масла в системе смазки, а так же, заряда аккумуляторной батареи. Каждая из них после запуска силового агрегата должна потухнуть. Случается такое, что одна из них остается гореть. Беда, если это контрольная лампа давления масле в системе, это чревато ремонтом двигателя, но с другой все не так страшно. Есть только две причины, по которым горит контрольная лампа заряда аккумулятора.

Устройство

Первое, что нужно сделать – это разобраться в том, как же все это действует. Генератор ВАЗ, как известно, имеет смешанное возбуждение. Это значит, что его ротор намагничен, но, в то же время, для возбуждения необходим ток на статоре. После возбуждения генератора, после достижения рабочих оборотов, на обмотке ротора возникает индукционный ток, который снимается угольными щетками через контактные кольца, они выполняют роль коллектора на электродвигателях.После того, как ток выходит на щетки, он поступает в диодный мост. Дело в том, что аккумулятор должен заряжаться прямым током, именно для выпрямления служит диодный мост. Из моста электричество разветвляется на клемму аккумулятора и на реле. Оно имеет точное название, так сказать, «научное», РС-702, реле контрольной лампы аккумуляторной батареи. Принцип реле известен всем: напряжение подается на катушку, внутри которой установлен стальной сердечник. Он притягивает к себе пластинку, чем размыкает контакты уже другой цепи.В ней-то и находится сама контрольная лампа. Пока они замкнуты, горит, потом тухнет.

Причины

Перейдем непосредственно к причинам, так сказать, к постановке диагноза. Прежде всего, надо определить, контрольная лампа горит постоянно или же просто мигает. Так же есть дедовский метод, который категорически запрещен на инжекторных двигателях. Во время работы двигателя необходимо отсоединить минусовую клемму аккумулятора, после чего двигатель должен работать и дальше. Если он глохнет, то дело наверняка в генераторе. Прежде всего, надо разобрать его, проверить щеточный узел, затем диодный мост. Последний, как правило, выходит из строя чаще всего. Он не ремонтируется, только замена. Но перед заменой необходимо найти причину прогорания или замыкания.Кроме всего прочего, необходимо поверить обмотки статора и ротора на обрыв или замыкание. Если это так, то поврежденные детали необходимо заменить.

Если же двигатель продолжает работать при снятии клеммы, то причина кроется совсем не в генераторе, а лампа горит из-за того, что цепь не размыкается, а значит, реле неисправно, либо на него не поступает нужное напряжение. Если причина первая, то замена все решит. Если же вторая, то, скорее всего, проблема кроется в окислении контакта, выходящего из генератора, его достаточно просто зачистить.Но, если двигатель инжекторный, то необходимо отсоединить плюсовой провод на клемме, идущий от генератора, после чего подсоединить к нему вольтметр. Генератор должен выдавать около 14, 2 вольта. Если напряжение есть, но оно меньше, то нужно снять генератор, разобрать его и почистить все соединения наждачной бумагой.Кроме всего прочего, помимо реле контрольной лампы аккумуляторной батареи, может быть неисправным реле-регулятор. В принципе, это первая причина, которую стоит проверить. Реле-регулятор так же никак не ремонтируется, он подлежит только замене.

Заключение

Надо сказать, ремонт генератора, зачастую, входит немалыми затратами, потому что его узлы довольно дороги. Перед тем, как что-то разбирать, необходимо посидеть и подумать, что предшествовало данной неисправности, потому что она, как правило, не возникает сама по себе. Возможно, автомобиль въехал в лужу на большой скорости, после чего в генератор попала вода, его попросту замкнуло, в таком случае автомобиль снова заведется, но будет работать только на аккумуляторе.Кроме того, если лампа не горит, а только мигает, либо загорается на малых оборотах, то просто надо натянуть ремень привода, поскольку минимальные обороты, при которых начинает вырабатываться электрический ток, находятся около 1500, а передаточное число со шкива коленвала на ремень генератора равно 1:2.

autoremka.ru

Перегоревший предохранитель

Причиной отказа лампы на приборной панели может стать перегоревший предохранитель. При этом, обычно отказывают несколько приборов сразу. При появлении такого признака просто необходимо проверить предохранитель. Он расположен в монтажном блоке.


Монтажный блок предохранителей Ваз 2107

Отыскать его можно по схеме на крышке блока. Для проверки предохранитель извлекают из монтажного блока. Самым простым способом будет установка заведомо исправного предохранителя. Если причина в этом, то лампочка, при включении зажигания, должна загореться. Также предохранитель можно проверить, замерив сопротивление мультиметром.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.


Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Неисправно реле предохранителей

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.


Реле предохранителей Ваз 2107

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей.

Замена щеток генератора

Часто решение проблемы многие водителя находят в замене щеток генератора. Щетки стоят недорого, а заменит их можно буквально за 20 минут. Заменять их нужно не только в том случае, если загорается индикатор зарядка АКБ и постоянно горит, но, и, если не загорается лампа зарядки. Замена щеток генератора на ВАЗ 2112 проводится так:

  1. Находим генератора, отжимаем защелки с двух сторон
  2. Снимаем крышку генератора
  3. Освобождаем два крепящих устройство винта по бокам
  4. Получаем доступ к регулятору напряжения
  5. Отворачиваем крепящие его элементы

Можно полностью заменить генератор, либо же отдельно только щетки. Иногда их не так просто найти, но нет ничего невозможного. Крепятся они путем пайки, берете паяльник и отпаиваете все провода, после чего становите новые щетки, вот и всё. Надеюсь, вам удастся решить свою проблему.

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

  1. Прикладываем щупы к предохранителю.

  2. Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.

  3. Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

На приборной панели автомобиля имеются не только аналоговые датчики, но и разные индикаторы. Одним из главных индикаторов является значок в виде аккумулятора, который загорается красным цветом при включении зажигания, и гаснет сразу, как только запускается мотор. Если горит лампа зарядки аккумулятора на ВАЗ 2107 после запуска двигателя, то это указывает на неисправность генератора. Если же генератор исправен, и зарядка идет на АКБ, а лампа горит — тогда причины свечения индикатора необходимо искать.

Не гаснет лампа зарядки аккумулятора ваз 2106

В случаях, когда аккумуляторная батарея перестает получать зарядку, на панели приборов ВАЗ 2106 загорается контрольная лампа заряда.

У владельца автомобиля возникает законный вопрос, — почему горит лампочка аккумулятора на ВАЗ 2106.

Причин, когда горит лампочка аккумулятора ВАЗ 2106, может быть несколько. Изначально необходимо проверить целостность предохранителей № 9 и № 10, а также надежность их установки в гнездах. Если плавкие вставки предохранители визуально целые, то нужно попутно проверить вершины предохранителей, где они могут перетереться о свое гнездо. Это легко определить по появившемуся там пояску, который разрывает контакт в цепи заряда.

Далее следует проверить целостность ремня генератора и его натяжение. Если ремень целый и его натяжение соответствует норме, то следует проверить шкивы на предмет износа их внутренней части. Ремень генератора имеет форму клина, благодаря чему распирается между «щеками» шкива. Когда же шкив изнашивается, то ремень генератора проваливается вниз шкива и начинает проскальзывать. Это нетрудно определить по блестящей внутренней части шкива, которую отполировал ремень. При проскальзывании ремня будет наблюдаться либо неполный заряд батареи, либо заряд будет полностью отсутствовать. Это может служить одной из причин, почему горит лампочка аккумулятора на ВАЗ 2106 . Шкив в подобных случаях подлежит замене в паре с ремнем генератора.

Горение лампочки может быть связано и с окислившимися клеммами проводов от аккумуляторной батареи, которые препятствуют прохождению зарядного тока от генераторной установки автомобиля.

Окислившиеся клеммы хорошо очищаются раствором соды с водой, который убирает окисел. Клеммы необходимо очистить полностью от окисла, протереть насухо и покрыть какой либо смазкой, например Литол 24. Очистить нужно и сами клеммы батареи, а также протереть кусочком ветоши или кисточкой раствором соды саму поверхность батареи.

Не стоит очищать клеммы шкуркой, особенно крупной, так как свинец, из которого изготовлены клеммы, легко снимается шкуркой. Клеммы становятся меньше в диаметре и при установке клемм, уже не удается достичь надежного контакта.

Причины свечения лампочки зарядки аккумулятора

Такие лампочки имеются в автомобилях ВАЗ 2107 инжекторного и карбюраторного типа. Если после запуска мотора продолжает светиться индикатор в виде АКБ на панели приборов ВАЗ 2107, то первое мнение владельца — неисправен генератор. Это верное мнение, и чтобы отыскать точную причину, понадобится произвести диагностические мероприятия. Причинами свечения лампы на панели приборов являются:

  1. Ослабевание натяжения ремня генератора, а также его износ и повреждение.
  2. Сгорает плавкая вставка предохранителя.
  3. Неисправность реле-регулятора, или выпрямительного(диодного) моста.
  4. Возникновение обрыва в обмотке генератора.
  5. Ухудшение контакта на клеммах аккумулятора.
  6. Истирание графитовых щеток на генераторе.
  7. Отсутствие контакта «массы».

Эксплуатировать автомобиль со светящимся индикатором в виде аккумулятора на панели приборов нельзя. В любой момент аккумулятор может разрядиться, так как на него не поступает заряд от генератора, и автомобиль попросту заглохнет. Сколько сможет проехать ТС при неисправном генераторе, зависит от качества аккумулятора, его заряда и потребления электроэнергии автомобилем. Обычно этот промежуток времени составляет от 10 минут до 2 часов.

О чем может свидетельствовать постоянно горящая лампа зарядки АКБ

Другая ситуация, с которой знакомы некоторые владельцы отечественных автомобилей, это когда горит лампа зарядки аккумулятора ВАЗ 2107, но зарядка идет. В чем же может быть причина, насколько она опасна, и как ее устранить, выясним далее.

Когда горит лампочка аккумулятора, а зарядка при этом есть, то причины также скрываются в неисправной работе генератора. Аккумулятор на автомобиле имеет рабочее напряжение в 12В, а для зарядки на него требуется подать от 13,5 до 14,4В. В этом случае аккумулятор будет заряжаться, и лампа на панели проборов светиться при работающем моторе не будет. Если же индикатор светится после запуска мотора, то высока вероятность того, что генератор выдает недостаточную величину напряжения на аккумулятор (то есть ниже 13,5В). Если, измеряя прибором напряжение на клеммах АКБ при работающем моторе, прибор показывает значение более 12В, но менее 13,5В, то необходимо бить тревогу и начинать поиски неисправности.

Чтобы отыскать причину неисправности и успешно ее устранить самостоятельно, рассмотрим остальные виды возможных дефектов.

Нарушение контакта на выводах АКБ

Первым делом необходимо проверить клеммы на аккумуляторе. Через клеммы на АКБ поступает вырабатываемый генератором зарядный ток, поэтому малейшее наличие окислов на клеммах, может приводить к снижению зарядного тока (посредством увеличения сопротивления).

Окислы на клеммах могут возникнуть, если долго не отсоединять их. Также, если используются отличные от свинцовых клемм.

Напряжение, поступающее от генератора, теряется (снижается) из-за слабого контакта. При такой неисправности еще можно заметить, тускло горит лампочка индикации заряда. Если это так, то рекомендуется снять обе клеммы с АКБ, и зачистить их, воспользовавшись мелкозернистой наждачной бумагой. После удаления окислов, следует обработать клеммы Литолом. Проверить отсутствие свечения индикации при запуске мотора.

Почему может гореть лампа зарядки АКБ?

Основная причина, почему может гореть контрольная лампа заряда аккумулятора, это неисправность генератора. Перечислим наиболее частые виды поломок:

  • обрыв обмотки ротора или статора;
  • износ токосъемных графитовых щеток.

Иногда встречаются и другие причины, не связанные с генератором:

  • натяжение ремня, соединяющего генератор с двигателем, ослабло;
  • ремень порвался;
  • перегорел предохранитель;
  • вышло из строя реле индикаторной лампы;
  • перегорел диодный мост;
  • плохой контакт на клеммах АКБ;
  • пропал контакт с «массой».

Чтобы ответить на вопрос, сколько может проехать автомобиль при поломке генератора, нужно знать емкость АКБ, уровень зарядки, сколько электроэнергии потребляет данное транспортное средство. Это может быть промежуток времени от десяти минут до двух часов.

Теория «на пальцах»: как все работает

На ВАЗ 2107 приборы могут получать питание от 2-х источников. Первый – аккумулятор, второй – генератор. АКБ поставляет энергию при заглушенном двигателе. Она имеет определенный заряд, расходуемый по мере надобности. Генератор вырабатывает электричество, но только при условии, что ротор вращается. То есть – при работающем моторе.

Схема работы АКБ: 1. АКБ, 2. Диод минусовый, 3. Диод дополнительный, 4. Генератор, 5. Диод плюсовой, 6. Статорная обмотка, 7. Регулятор, 8. Роторная обмотка, 9. Конденсатор, 10. Блок монтажный, 11. Лампочка контроля, 12. Вольтметр, 13. Реле зажигания, 14. Замок.

Для запуска двигателя используется аккумуляторный заряд. Когда мотор начинает работать, энергия батареи не расходуется: ею все приборы снабжает генератор. Также заряд поставляется и на нее, для восстановления потраченной энергии. Но если не идет зарядка на аккумулятор, собственной его энергии хватит на ограниченное количество запусков. Далее батарея полностью разрядится. А владелец авто будет решать проблему, как завести ВАЗ 2107, если сел аккумулятор. Ведь не у всех в багажнике найдутся «крокодилы», и не каждый согласится поделиться электричеством со своей АКБ.

Устройство системы зарядки и генератор

Перед тем как начинать какой-либо ремонт автомобиля, необходимо выучить и понять по какому принципу работает тот или иной агрегат. Как известно, генераторы, устанавливаемые на автомобили ВАЗ, имеют смешанное возбуждение. Его ротор намагничен, однако для возбуждения генератора необходим ток на его статоре. Когда обороты генератора выходят на рабочую норму, в возбужденном состоянии на роторной обмотке появляется индукционный ток. Напряжение при помощи угольных щеток с контактных колец передается на коллектор (очень похож на коллектор электромотора).

На пути тока, снятого угольными щетками, находится диодный мост. Так как аккумулятору для зарядки необходим постоянный ток, а с обмотки генератора выходит переменный ток, для его выпрямления установлен диодный мост.

После получения

постоянного тока электричество поступает на плюсовую клемму аккумуляторной батареи и на реле зарядки. Данное реле в автомобилях ВАЗ имеет маркировку РС-702.

Довольно часто автовладельцы называют его реле контрольной лампы аккумулятора.

Разберемся с принципом работы самого реле: на катушку, в которой находится сердечник из стали, подается ток. Между сердечником и катушкой возникает магнитное поле, которое притягивает к себе пластину, а пластина, в свою очередь, размыкает контакты другой цепи. В этой цепи и подсоединена контрольная лампа. То есть в замкнутом положении ток на контрольную лампу поступает, а при разрыве контактов не поступает.

Контрольная лампочка

Как видно из схемы, в системе зарядки задействуется большое количество составных элементов и каждый из них может стать причиной плохой зарядки или ее отсутствия. Для отслеживания процесса зарядки батареи приборная панель автомобиля оснащена контрольной лампочкой.

Если система в исправности, после завода сигнал контроля включается. Но когда мотор войдет в рабочий режим, лампочка зарядки аккумулятора ВАЗ 2107 не горит. Это значит, что запас энергии батареи пополняется от генератора. Параллельно стрелка на вольтметре перемещается в зеленый сектор.

Признаки отсутствия зарядки АКБ:

  • Дергается стрелка заряда аккумулятора ВАЗ 2107.
  • Контрольный сигнал не гаснет. В отдельных случаях моргает лампочка аккумулятора ВАЗ 2107.
  • Стрелка вольтметра после запуска двигателя не уходит к зеленой зоне.
  • При работающем моторе напряжение на батарее должно держаться в районе 13,9.
  • Допустимое отклонение в любую сторону не превышает 0,3 В. Недозаряд аккумулятора ВАЗ 2107 в этих пределах еще не страшен.

С чего начать проверку

Если не горит значок аккумулятора ВАЗ 2107, вольтметр выдает нормальные показания, но батарея при всем том не заряжается, значит, отсутствует (или недостаточное) соприкосновение на клеммах. Сильное их окисление может стать причиной того, что напряжение от генератора на батарею просто не будет поступать. Поэтому необходимо клеммы снять, тщательно очистить их, а также выводы АКБ, после чего снова подключить аккумулятор к бортовой сети и проверить работоспособность системы подзарядки.

В том случае, когда напряжение на аккумуляторе ВАЗ 2107 по-прежнему ниже нормы, нужно его вымерить на выходе с генератора при запущенном моторе. Большая разница между показаниями на выводе и на батарее? Попробуйте зачистить контакты и проверить провод, соединяющий АКБ с генератором. Перебитый – требует замены.

Следующий элемент, который проверяется – ремень привода генератора. В случае послабления, он будет проскальзывать по шкиву, из-за чего генератор не сможет выработать необходимое количество электроэнергии. И хоть зарядка и будет осуществляться (при условии исправности цепи), но ее будет недостаточно. При этом двигатель работает, вольтметр выдает норму. Однако если систему нагрузить чуть больше – например, включить фары – то напряжение резко падает. Тогда, если пропадает заряд аккумулятора на ВАЗ 2107, это говорит о том, что ремень натяжения слабо натянут, пробуксовывает. Ремень следует подтянуть; если он износился в ходе эксплуатации – заменить. Но и перетягивать нельзя: избыточное напряжение ремня дает перегрузку на помпы, генераторные подшипники.

Третий компонент цепи, который проверяется при первичной диагностике – предохранитель №10 (в коробке предохранителей). Именно он отвечает за подачу напряжения на АКБ: перегорел предохранитель зарядки аккумулятора ВАЗ 2107 – система работать не будет.

Если с клеммами, ремнем, предохранителем все в порядке, причины плохой зарядки аккумулятора ВАЗ 2107 нужно искать дальше.

Схемы подключения генераторов разных моделей

На автомобили ВАЗ 2106 с завода ставят генераторы Г-221А. Сейчас автолюбители часто оснащают свое транспортное средство мощными аудиосистемами, навигаторами и прочими приборами. Г-221А не всегда может справиться с возросшей нагрузкой. Поэтому сейчас автовладельцы вместо него ставят более мощные устройства. На автомобиль ВАЗ 2106 можно установить такие генераторы, как Г-222 или 37.3701.

Схема подключения Г-221А

Генератор Г-221А устанавливается на автомобилях ВАЗ 2101-2104, ВАЗ-2106, 2107. Его выпрямленный ток равен 42 А, а максимальная мощность — 588 Вт. Схема подключения представлена на рисунке ниже.

Здесь цифрами обозначены:

  1. Аккумулятор.
  2. Генератор.
  3. Блок предохранителей.
  4. Выключатель зажигания.
  5. Приборная панель.

Принцип работы данной схемы заключается в следующем. При включении зажигания, до того как двигатель автомобиля раскрутит генератор, ток от положительной клеммы аккумулятора через замок зажигания и блок предохранителей приходит на контрольную лампочку. С нее через диод он уходит на землю, с которой также соединена отрицательная клемма аккумулятора ваз 2107. Таким образом, цепь замкнулась, контрольная лампа горит.

Когда генератор раскручивается, с его выхода на разъем 12 приборной панели приборов ваз 2107 приходит положительное напряжение +14 В, которое запирает диод. Ток от аккумулятора перестает идти, и лампочка гаснет.

На видео можно посмотреть принцип работы схемы генератора Г-221А.

Подключение Г-222

Г-222 способен выдавать ток в 50 А. Схему его подключения можно найти на рисунке ниже.

Его принцип действия заключается в следующем. При повороте ключа в замке зажигания напряжение от положительного вывода аккумулятора поступает через разъем 87 реле зажигания. После этого через предохранитель 10, находящийся в блоке предохранителей оно поступает на выводы 86 и 87 реле индикатора. Реле замыкает свои контакты, напряжение через контакты 7 и 3 монтажного блока поступает на лампу, и та загорается.

По мере того, как двигатель раскручивается и напряжение на выходе возрастает, контакты реле размыкаются. В результате индикаторная лампа панели приборов гаснет.

Подключение 37.3701 (Г-2108)

Генератор 37.3701 устанавливался на автомобили ВАЗ 2108, но его можно устанавливать на ВАЗ 2106 и 2107. По габаритам и крепежу он аналогичен классическому Г-221. Ток на выходе может достигать 55 А.

В этой схеме при включении зажигания напряжение +12 В от АКБ идет через замкнутые контакты реле зажигания, предохранитель, который находится в монтажном блоке и обозначен цифрой 10 на схеме. После этого ток через индикаторную лампу зарядки приходит через разъем 61 генератора на обмотку возбуждения.

Когда частота вращения увеличивается, вместе с ним увеличивается и напряжение на обмотке возбуждения. Когда напряжение на выходе становится равным 12 В, напряжение на обеих ножках лампы выравнивается, и лампа гаснет.

Что еще проверять

  1. Регулятор напряжения;
  2. Выпрямительный блок генератора;
  3. Диоды;
  4. Генератор на обрыв обмоток;
  5. Щеточный узел генератора;
  6. Контакты на выводах генератора, монтажного блока.

Неисправность любого из указанных элементов приводит к тому, что система подзарядки – нерабочая, и аккумулятор ВАЗ 2107 – не заряжается.

Продолжаем… Диоды проверяются контрольной лампочкой либо мультиметром. Если один из них пробит, менять придется весь выпрямитель.

Для проверки обмотки статора нужен тот же прибор. Замеряется сопротивление между крепежами выпрямительного блока. Если контакты между ними отсутствуют, нужно заменить либо обмотку, либо весь генератор.

Сам генератор нередко выходит из строя в связи с износом щеток. Для их проверки нужно снять щеточный узел и замерить длину элементов. Если она равняется 5 мм и меньше, щетки подлежат замене.

Практически все указные выше узлы системы при выходе из строя заменяются, поскольку ремонту не подлежат. Только некоторые из неисправностей генератора можно устранить, но сделать это может только квалифицированный автоэлектрик.

Хуже всего, если проблемы с подзарядкой возникли в пути. Из-за отсутствия подзарядки АКБ, она в конечном итоге полностью разрядится. И даже если удастся найти причину поломки и устранить ее, то запустить мотор стартером уже не получиться. Завести ВАЗ-2017 с севшим аккумулятором можно будет только с буксира или «толкача».

Методы лечения неисправностей зарядки аккумулятора

Итак, с принципом работы зарядки аккумулятора на ВАЗ-2106 разобрались. Теперь разберемся с возможными неполадками в данной системе.
Сначала стоило бы определиться с контрольной лампой, она может либо моргать, либо постоянно светить. В простонародье ходит «дедовский» метод диагностики генератора. Для этого при заведенном двигателе необходимо отсоединить минусовую клемму аккумулятора. При исправном генераторе двигатель должен продолжать работу, а если заглохнет – ищем проблему в генераторе. Очень важно – данный способ диагностики запрещен на инжекторных двигателях!

Если проблема в генераторе, переходим к его диагностике:

  • снимаем с двигателя генератор;
  • разбираем его;
  • проверяем угольные щетки на предмет износа;
  • при помощи тестера проверяем диодный мост. В большинстве случаев проблема находится именно в нем.

Диодный мост при его неисправности необходимо заменить. Перед заменой его на исправный советуется отыскать причину выхода его из строя.

Вместе с этим проверяем на предмет разрыва либо замыкания катушки ротора и статора. При нахождении неисправности катушек следует их заменить.

Если при проверке вы обнаружили, что генератор исправный, а лампа контроля продолжает светить – проблема может скрываться или в реле-регуляторе, или в реле контрольной лампы. В таком случае решение одно – замена на исправное реле. Если контрольная лампа мигает – на нее не поступает нужное напряжение. Для решения данной проблемы необходимо зачистить наждачной бумагой окисленные контакты генератора.

При заводке авто горит лампочка зарядки. Сначала при прогазовке гасла и дальше нормально, сейчас уже горит постоянно. При заглушенном, заведенном, а также при оборотах(прогазовке) показывает 12 В. Проехал ночью со светом 17 км и вот уже третий день по утрам подвожу ребенка в школу с горящей лампочкой — заводится хорошо. Может просто недозаряд? Щетки нормальные, генератор прозванивается.

  • Нет зарядки, контрольная лампочка не горит вообще, на ВАЗ 2101 – 6 ответов
  • Низкое напряжение бортовой сети ВАЗ 2103 – 5 ответов
  • Какой генератор можно поставить на ВАЗ 2101 без переделок? – 4 ответа
  • Почему зарядка идет, но не на полную мощь, только 12 .7? – 4 ответа
  • Плохой заряд АКБ ВАЗ – 4 ответа

Вот смотрите схему, у вас напряжение с АКБ идёт через замок зажигания, далее предохранитель, потом на вывод 15 регулятора напряжения. Проверьте на нем наличие напряжения, оно должно быть, и на 15, и на 67, при включении зажигания. Далее смотрим при каких условиях включается реле и лампа гаснет. Произойдёт это когда генератор заработает и со средней точки звезды обмоток на реле придёт минус. Судя по всему возбуждения у вас нет, генератор не возбуждается и реле не включается.

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик. Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске. По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Противостояние злоумышленникам

В связи с тем, что батарея питания стоит недешево, достаточно остро стоит вопрос защиты аккумулятора ВАЗ 2107 от кражи. Вскрыть капот на «классике» несложно, поэтому воры пристально присматриваются к «семеркам».

Знатоки предлагают несколько вариантов предотвращения краж.

  • Охраняемая стоянка или надежный гараж.
  • Установка сигнализации.
  • Монтаж замка на капот. Сразу уточним: на этот шаг идут немногие. Нужны сварные работы, внешний вид портится, а взломать замок профессионалу довольно просто.
  • Забирать батарею с собой. Трудоемко, неудобно, но действенно. С другой стороны, если машина оставлена ненадолго, она беззащитна: снять аккумулятор могут и на парковке у супермаркета.
  • Надежная фиксация АКБ. Чуть ли не самый популярный способ. Крепеж ставится с секретом, препятствующим демонтажу и затрудняющим кражу. В сочетании с сигнализацией является очень эффективной методикой.

Но все эксперты сходятся на том, что наиболее надежная защита аккумулятора от кражи ВАЗ 2107 – комплексная. Сочетание разнонаправленных мер даст наилучшие результаты!

USB лампочка своими руками

Полезная самоделка, которая обязательно вам пригодится практически в любом месте где есть USB:
  • Дома для подсветки: можно подключить хоть к компьютеру, хоть к ноутбуку.
  • В походе, на рыбалке или охоте: можно подключить к внешнему аккумулятору (power bank) и освещение в палатке или на улице уже готово!
  • В автомобиле для подсветки: сейчас в каждой магнитоле есть USB вход. Если сделать провод подлиньше, то вообще можно использовать как мобильную смотровую лампу.
  • Есть и не мало других применений.




Что понадобиться для USB лампы?


  • USB провод от любой ненужной зарядки.
  • Светодиоды 1-3 Вт мощностью.
  • Пара резисторов 5-500 Ом – сопротивление зависит от яркости свечения светодиодов.
  • Нерабочая светодиодная лампочка на 220 В.



Изготовление USB лампы


Разбираем лампочку. Для этого нужно поддеть плоской отверткой белый купол. Он приклеен и должен постепенно отойти от вашего давления.


Удаляем внутреннюю плату, она нам больше не понадобится, у нас она будет своя.

Делаем отверстие в цоколе для провода раскаленным паяльником. Можно просто просверлить сверлом.

Пропускаем провод для питания лампочки.

Нам нужно теперь собрать очень простую схему для питания светодиодов от USB – 5 В.

Делаем все на кусочке пластика. У меня яркость небольшая, но если вы хотите поярче – сделать все нужно на алюминиевом кусочке металла. Для лучшего отвода тепла от светодиодов. Сопротивлением резисторов можно регулировать и мощность свечения светодиодов, а значит и их нагрев.

Приклеиваем к лампочке нашу собранную плату. Клеим на горячий клей.

Теперь собираем лампочку. Стекло можно приклеить на супер клей.

Вот как выглядит готовая лампа с питанием от USB.

А вот как светиться. Практически как и светила раньше когда работала от 220 В. Светодиоды можно взять и помощнее и больше по количеству. Но в этом случае увеличиться и ток потребления, что может сказаться на нагрузку USB. Я сделал оптимальный вариант.

Смотрите видео


Как сделать схему

Вы когда-нибудь задумывались о разнице между батареями и электричеством от настенных розеток или о том, как сделать электрическую цепь?

На этой странице вы узнаете об электронах и электрическом токе, батареях, схемах и многом другом!

Проекты схемотехники

Построить схему

Как сделать схему? Цепь – это путь, по которому течет электричество. Он начинается с источника питания, такого как батарея, и течет по проводу к лампочке или другому объекту и обратно к другой стороне источника питания.Вы можете построить свою собственную схему и посмотреть, как она работает с этим проектом!

Что вам понадобится:

* Чтобы использовать фольгу вместо проволоки, отрежьте 2 полоски длиной 6 дюймов и шириной 3 дюйма. Плотно согните каждую по длинному краю, чтобы получилась тонкая полоска.)
** Чтобы использовать скрепки для бумаг вместо держателей батарей, прикрепите один конец скрепки для бумаг к каждому концу батареи, используя тонкие полоски ленты. Затем подсоедините провода к скрепкам.

Часть 1 – Создание схемы:

1.Подсоедините один конец каждого провода к винтам на основании держателя лампочки. (Если вы используете фольгу, попросите взрослого помочь вам открутить каждый винт, чтобы под ним поместилась полоска фольги.)

2. Подключите свободный конец одного провода к отрицательному («-») концу одной батареи. Что-нибудь случилось?

3. Присоедините свободный конец другого провода к положительному («+») концу батареи. Что теперь происходит?

Часть 2 – Дополнительная мощность

1. Отключите аккумулятор от вашей цепи.Поставьте одну батарею так, чтобы конец со знаком «+» был направлен вверх, затем установите другую батарею рядом с ней так, чтобы плоский конец со знаком «-» был направлен вверх. Обмотайте середину батарей липкой лентой, чтобы удерживать их вместе.

2. Прикрепите скрепку к батареям так, чтобы она соединяла конец «+» одной батареи с концом «-» другой. Закрепите скрепку узкой лентой (не заклеивайте концы металлических батарей).

3. Переверните батареи и приклейте один конец скрепки к каждой батарее.Теперь вы можете подключить к каждой скрепке по одному проводу. (В нижней части аккумуляторного блока должна быть только одна канцелярская скрепка – не подключайте к ней провод.)

4. Присоедините свободные концы проводов к лампочке.

(Примечание: вместо шагов 1-3 вы можете использовать две батареи в держателях батарей и соединить их вместе одним проводом.)

Что случилось:

В первой части вы узнали, как сделать схему с батареей, чтобы зажечь лампочку.

Электроэнергия подается от аккумуляторов.При правильном подключении они могут «запитать» такие вещи, как фонарик, будильник, радио… даже робота!

Почему не загорелась лампочка, когда вы подключили ее к одному концу аккумулятора с помощью провода?

Электричество от батареи должно проходить через один конец (отрицательный или «-») и обратно через положительный («+») конец, чтобы работать.

То, что вы построили с батареей, проводом и лампочкой на шаге 3, называется разомкнутой цепью .

Для того, чтобы электричество пошло, нужна замкнутая цепь . Электричество вызывается крошечными частицами с отрицательным зарядом, называемыми электронами .

Когда цепь замкнута или замкнута, электроны могут течь от одного конца батареи по всем проводам к другому концу батареи. По пути он будет переносить электроны к подключенным к нему электрическим объектам – например, к лампочке – и заставлять их работать!

Во второй части вы добавили еще одну батарею.Это должно было заставить лампочку гореть ярче, потому что две батареи вместе могут обеспечить больше электричества, чем одна!

Скрепка в нижней части батарейного блока позволяла электричеству течь между батареями, делая поток электронов сильнее.

Вы видите, как работают замкнутые и разомкнутые цепи, чтобы позволить или остановить электричество?

Изолятор или проводник?

Материалы, через которые может проходить электричество, являются проводниками вызова.Материалы, препятствующие протеканию электричества, называются изоляторами.

Вы можете узнать, какие предметы в вашем доме являются проводниками, а какие – изоляторами, используя схему, которую вы создали в последнем проекте, чтобы проверить их!

Что вам понадобится:
  • Цепь с лампочкой и 2 батареями
  • Дополнительная проволока с зажимом из крокодиловой кожи (или проволока из алюминиевой фольги *)
  • Объекты для испытаний (из металла, стекла, бумаги, дерева и пластика)
  • Рабочий лист (необязательно)
Чем вы занимаетесь:

1.Отсоедините один из проводов от аккумуляторной батареи. Подключите один конец нового провода к батарее. У вас должно получиться два провода со свободными концами (между лампочкой и аккумулятором).

2. Произошел разрыв цепи, лампочка не должна загореться. Затем вы протестируете объекты, чтобы увидеть, являются ли они проводниками или изоляторами. Если объект является проводником, лампочка загорится. Это изолятор, он не горит. Для каждого объекта угадайте, думаете ли вы, что каждый объект замкнет цепь и загорится лампочка или нет.

3. Подсоедините концы свободных проводов к объекту и посмотрите, что произойдет. Вот некоторые предметы, которые вы можете протестировать, – это скрепка, ножницы (попробуйте лезвия и ручки по отдельности), стакан, пластиковую посуду, деревянный кубик, вашу любимую игрушку или что-нибудь еще, о чем вы можете подумать.

Что случилось:

Перед тем, как тестировать каждый объект, угадайте, загорится он лампочкой или нет. Если это так, то объект, к которому вы прикасаетесь проводами, является проводником.

Лампочка загорается, потому что проводник замыкает цепь, и электричество может течь от батареи к лампочке и обратно к батарее! Если он не загорается, объект является изолятором и останавливает поток электричества, как это делает разомкнутая цепь.

Когда вы настраивали цепь на шаге 1, это была разомкнутая цепь. Электроны не могли двигаться по кругу, потому что два провода не соприкасались. Электроны были прерваны.

Когда вы помещаете металлический предмет между двумя проводами, металл замыкает или замыкает цепь – электроны могут течь через металлический объект и переходить от одного провода к другому! Объекты, замыкающие цепь, заставили лампочку загореться. Эти объекты – проводники.Они проводят электричество.

Большинство других материалов, таких как пластик, дерево и стекло, являются изоляторами. Изолятор в разомкнутой цепи не замыкает цепь, потому что электроны не могут проходить через него! Лампочка не загоралась, когда между проводами вставлялся изолятор.

Если вы используете провода или зажимы из крокодиловой кожи, внимательно посмотрите на них. Внутри они металлические, а снаружи пластик. Металл – хороший проводник. Пластик – хороший изолятор.Пластик, обернутый вокруг провода, помогает удерживать электроны, протекающие по металлическому проводу, блокируя их передачу на другой объект за пределами проводов.


Урок схемотехники

Что такое электричество?

Все вокруг вас состоит из крошечных частиц, называемых атомами.

Атомы имеют внутри еще более мелкие частицы, называемые электронами . Электроны всегда имеют отрицательный заряд.

Когда электроны движутся, они производят электричество!

Электричество – это движение или поток электронов от одного атома к другому.Не волнуйтесь, если это покажется сложным. Это!

Электроны называются субатомными частицами , что означает, что то, что они делают, происходит внутри атомов, так что это довольно сложная наука.

Вы помните, как узнали о магнитах? У них есть положительный и отрицательный заряды, а противоположные заряды (+ »и« – ») притягиваются друг к другу. То же самое и с электрическими зарядами. Отрицательно заряженные электроны пытаются сопоставить положительные заряды в других объектах.

Как электроны перемещаются от одного атома к другому?

Они плавают вокруг своих атомов, пока не получат достаточно электрической энергии, чтобы их толкнуть.

Энергия, которая заставляет их двигаться, исходит от источника питания, такого как батарея или электрическая розетка.

Это работает примерно так же, как вода течет по шлангу, когда вы открываете кран.

Когда вы включаете выключатель или подключаете прибор, электроны проходят по проводам и выходят в виде электричества, которое мы иногда называем «мощностью».”

Вы, наверное, знаете, что в некоторых электронных устройствах используются батарейки, а некоторые могут быть подключены к розетке.

В чем разница? Электричество, которое исходит из розеток в вашем доме, очень мощное – в нем много электронов, протекающих с большим количеством энергии.

Он называется переменным током , или переменным током. Электроны в переменном токе очень быстро перемещаются вперед и назад (со скоростью света) по проводам на сотни миль от больших электростанций к розеткам, встроенным в стены домов и зданий.

Поскольку переменный ток очень силен, он также может быть очень опасным. Никогда не прикасайтесь к линии электропередачи, не вставляйте пальцы или предметы, кроме электрических вилок, в розетки. Вы можете получить сильный удар, который может нанести вам вред, из-за сильных токов, протекающих по проводам и розеткам.

Батареи вырабатывают гораздо менее мощную форму электричества, называемую постоянным током или DC. При постоянном токе электроны движутся только в одном направлении – от отрицательного (-) конца или вывода к положительному (+) выводу, через батарею и обратно обратно через «-» конец.

Ток, протекающий по проводам, подключенным к батареям, намного безопаснее переменного тока.

Он также очень полезен для питания небольших предметов, таких как сотовые телефоны, радио, часы, игрушки и многое другое.

Все о схемах

Цепь – это путь, по которому течет электричество. Если путь нарушен, это называется разомкнутой цепью, и электроны не могут двигаться полностью. Если цепь замкнута, это замкнутая цепь, и электроны могут перемещаться от одного конца источника питания (например, батареи) через провод к другому концу источника питания.В цепи батареи положительный и отрицательный концы батареи должны быть соединены через цепь, чтобы обмениваться электронами с лампочкой или другим объектом, подключенным к цепи.

Переключатель – это то, что позволяет размыкать и замыкать цепь. Если вы включаете выключатель света в своем доме, вы замыкаете или замыкаете цепь. Внутри стены выключатель замыкает цепь, и электричество течет к свету. Когда вы выключаете свет, цепь отключается (теперь это разомкнутая цепь ), электроны перестают течь, и свет гаснет.

Отрицательно заряженные электроны, о которых мы говорили выше, не могут «прыгать», чтобы соответствовать положительным зарядам – ​​они могут перемещаться только от одного атома к другому. Вот почему цепи должны быть замкнутыми, чтобы работать.

Жизнь без электричества

Отключалось ли когда-нибудь электричество там, где вы живете?

Иногда сильный ветер и шторм могут повредить линии электропередач (высокие столбы, удерживающие толстые провода, по которым течет электричество), нарушая поток электричества.

Когда это происходит, электроны перестают течь и не могут добраться туда, куда бы они ни направлялись. Когда в ваш дом не подается электричество, ни свет, ни розетки не будут работать!

Если на улице темно, то и внутри будет темно.

Компьютеры, телефоны, микроволновые печи, радиоприемники и другие устройства, которые необходимо подключить для работы, перестанут работать.

Если вы раньше теряли власть, можете ли вы описать, на что это было похоже?

Вы делали что-нибудь, что было прервано?

Вам приходилось использовать свечи, чтобы видеть?

Если вы никогда раньше не сталкивались с перебоями в подаче электроэнергии, постарайтесь подумать обо всех делах, которые вы делаете каждый день, для чего требуется электричество.

Как бы изменился ваш день, если бы у вас не было электричества? Есть ли вещи, которые вы могли бы использовать вместо этого, работающие от батареек?

  • Прочтите этот урок естествознания, чтобы узнать больше об энергии и различных видах электричества.

Science Words

Электроны – крошечные частицы внутри атомов, которые всегда имеют отрицательный заряд. Именно они вызывают электричество.

Текущий – электроны текут, чтобы произвести электричество.

Обрыв цепи – прерванный путь, по которому электроны не могут течь.

Замкнутая цепь – непрерывный путь, по которому электроны могут течь от источника питания обратно к другому концу источника питания.

Учебное пособие по физике: Требования схемы

Предположим, вам дали небольшую лампочку, электрохимический элемент и оголенный медный провод, и вас попросили найти четыре различных расположения трех элементов, которые приведут к образованию электрической цепи, которая зажгла бы лампочку.Какие четыре расположения могут привести к успешному зажиганию лампочки? И что еще более важно, что общего у каждой из четырех схем, что привело бы нас к пониманию двух требований к электрической цепи?

Само по себе упражнение является стоящим занятием, и если оно не выполнялось раньше, следует попробовать его, прежде чем читать дальше. Как и во многих лабораторных занятиях, в фактическом участии в работе есть сила, которую нельзя заменить простым чтением о ней.Когда это упражнение выполняется в классе физики, есть множество наблюдений, которые можно сделать, наблюдая за классом, полным студентов, стремящихся найти четыре схемы. Часто используются следующие меры, которые не приводят к зажиганию лампы.

После нескольких минут попыток, нескольких здоровых смешков и периодических восклицаний о том, насколько сильно нагревается провод, нескольким ученикам удается зажечь лампочку. В отличие от вышеупомянутых попыток, первая успешная попытка характеризуется созданием полной проводящей петли от положительной клеммы к отрицательной клемме, при этом как батарея, так и лампочка являются частью петли.Как показано на схеме справа, основание лампочки подключается к положительному выводу элемента, а провод идет от ребристых сторон лампочки вниз к отрицательному выводу элемента. Создается полная проводящая петля, в которую входит лампочка. Существует цепь, и заряд течет по всему проводящему пути, зажигая при этом лампочку. Сравните расположение элемента, лампы и провода справа с неудачным расположением, показанным выше.При попытке A провод не возвращается к отрицательному выводу ячейки. В попытке B провод действительно образует петлю, но не возвращается к отрицательному выводу ячейки. В попытке C нет полного цикла. Попытка D похожа на попытку B тем, что есть петля, но не от положительной клеммы к отрицательной. И при попытке E возникает петля, и она идет от положительного вывода к отрицательному; это цепь, но лампочка в нее не входит. ВНИМАНИЕ: При попытке E ваши пальцы нагреваются, когда вы держите оголенный провод, и заряд начинает течь с высокой скоростью между положительной и отрицательной клеммами.

Анатомия лампочки

Как только одна группа студентов успешно зажигает лампочку, многие другие лабораторные группы быстро следуют ее примеру. Но тогда возникает вопрос, какими еще способами можно расположить элемент, лампочку и оголенный провод, чтобы зажечь лампочку. Часто короткий урок анатомии лампочки побуждает лабораторные группы быстро обнаружить одну или несколько оставшихся схем.

Лампочка – это относительно простое устройство, состоящее из нити накала, которая опирается на два провода или каким-то образом прикреплена к ним.Провода и нить накала – это проводящие материалы, которые позволяют заряду проходить через них. Один провод подключается к ребристым сторонам лампочек. Другой провод подключается к нижнему цоколю лампочки. Ребристый край и нижнее основание разделены изоляционным материалом, который предотвращает прямой поток заряда между нижним основанием и ребристым краем. Единственный путь, по которому заряд может пройти от ребристого края к нижнему основанию или наоборот, – это путь, который включает провода и нить накала.Заряд может входить в ребристый край, проходить через нить и выходить из нижнего основания; или он может войти в нижнее основание, пройти сквозь нить и выйти из ребристого края. Таким образом, есть две возможные точки входа и две соответствующие точки выхода.

Успешный способ зажечь лампу, как показано выше, заключался в размещении нижнего основания лампы на положительной клемме и соединении ребристого края с отрицательной клеммой с помощью провода.Любой заряд, который попадает в лампочку в нижнем основании, выходит из лампы в том месте, где провод соприкасается с ребристым краем. Тем не менее, нижнее основание не обязательно должно быть той частью лампы, которая касается положительного полюса. Лампа загорится так же легко, если ребристый край поместить поверх положительной клеммы, а нижнее основание соединить с отрицательной клеммой с помощью провода. Последние две компоновки, которые приводят к включению лампочки, включают размещение лампы на отрицательном выводе ячейки, либо путем соприкосновения с ребристым краем, либо с нижним основанием.Затем провод должен соединить другую часть лампы с положительной клеммой элемента.

Требование замкнутого проводящего пути

Есть два требования, которые должны быть выполнены, чтобы установить электрическую цепь. Первое наглядно продемонстрировано вышеупомянутой деятельностью. Должен быть замкнутый проводящий путь, который простирается от положительной клеммы к отрицательной. Недостаточно просто наличия замкнутого проводящего контура; Сама петля должна проходить от положительной клеммы к отрицательной клемме электрохимической ячейки.Электрический контур похож на водяной контур в аквапарке. Поток заряда по проводам аналогичен потоку воды по трубам и горкам в аквапарке. Если труба закупоривается или ломается так, что вода не может пройти полный путь через контур , то поток воды скоро прекратится. В электрической цепи все соединения должны быть выполнены с использованием проводящих материалов, способных нести заряд. По мере продолжения эксперимента с ячейкой, лампочкой и проводом некоторые студенты исследуют способность различных материалов нести заряд, вставляя их в свои цепи.Металлические материалы являются проводниками и могут быть вставлены в цепь, чтобы успешно зажечь лампочку. С другой стороны, бумага и пластмассы обычно являются изоляторами, и их вставка в цепь будет препятствовать прохождению заряда до такой степени, что ток пропадет и лампочка больше не загорится. Должен быть замкнутый проводящий контур от положительного к отрицательному выводу, чтобы установить цепь и иметь ток.

С пониманием этого первого требования к электрической цепи становится ясно, что происходит, когда лампа накаливания в настольной лампе или торшере перестает работать.Со временем нить накаливания лампочки становится слабой и хрупкой, часто может сломаться или просто ослабнуть. Когда это происходит, цепь разомкнута, замкнутая проводящая петля больше не существует. Без замкнутого проводящего контура не может быть ни цепи, ни потока заряда, ни горящей лампочки. В следующий раз, когда вы обнаружите сломанную лампочку в лампе, осторожно извлеките ее и осмотрите нить. Часто встряхивание снятой лампы вызывает дребезжание; нить накала, вероятно, упала с опорных стоек, на которые она обычно опирается, на дно стеклянного шара.При встряхивании вы услышите стук нити, ударяющейся о стеклянный шар.

Потребность в энергоснабжении

Второе требование к электрической цепи, которое является общим для каждой из успешных попыток, продемонстрированных выше, заключается в том, что между двумя концами цепи должна быть разность электрических потенциалов. Чаще всего это устанавливается при использовании электрохимической ячейки, набора ячеек (т.е.е., аккумулятор) или какой-либо другой источник энергии. Существенно, что существует некоторый источник энергии, способный увеличивать электрическую потенциальную энергию заряда, когда он перемещается от терминала с низкой энергией к терминалу с высокой энергией. Как обсуждалось в Уроке 1, для перемещения положительного тестового заряда против электрического поля требуется энергия. Применительно к электрическим цепям движение положительного тестового заряда через элемент от вывода с низким энергопотреблением к выводу с высоким энергопотреблением является движением против электрического поля.Это движение заряда требует, чтобы над ним была проделана работа, чтобы поднять его вверх к терминалу с более высокой энергией. Электрохимическая ячейка выполняет полезную роль, поставляя энергию для работы с зарядом, чтобы накачать ее, или переместить через ячейку от отрицательной клеммы к положительной. Таким образом, ячейка устанавливает разность электрических потенциалов на двух концах электрической цепи. (Концепция разности электрических потенциалов и ее применение к электрическим цепям подробно обсуждались в Уроке 1.)

В бытовых электрических цепях энергия поставляется местной коммунальной компанией, которая отвечает за обеспечение того, чтобы пластины hot и нейтральные в монтажной коробке вашего дома всегда имели разность электрических потенциалов около 110 вольт. 120 Вольт (в США). В типичной лабораторной деятельности электрохимический элемент или группа элементов (то есть батарея) используется для установления разности электрических потенциалов на двух концах внешней цепи около 1.5 Вольт (одна ячейка) или 4,5 Вольт (три ячейки в упаковке). Часто проводят аналогии между электрической цепью и водным контуром в аквапарке или поездкой на американских горках в парке развлечений. Во всех трех случаях что-то движется по полному циклу, то есть по цепи. И во всех трех случаях важно, чтобы схема включала участок, в котором энергия подводится к воде, каботажному кораблю или заряду, чтобы переместить его на вверх по склону против его естественного направления движения от низкопотенциальной энергии к низкоэнергетическому. высокая потенциальная энергия.В аквапарке есть водяной насос, который перекачивает воду с уровня земли на вершину горки. У аттракционов “американские горки” есть цепь с приводом от двигателя, которая переносит поезд каботажных вагонов от уровня земли до вершины первого падения. А электрическая цепь имеет электрохимический элемент, батарею (группу ячеек) или какой-либо другой источник энергии, который перемещает заряд с уровня земли (отрицательный вывод) на положительный вывод. Путем постоянной подачи энергии для перемещения заряда от клеммы с низкой энергией и низким потенциалом к ​​клемме с высокой энергией и высоким потенциалом можно поддерживать непрерывный поток заряда.

Устанавливая эту разницу в электрическом потенциале, заряд может течь вниз по внешней цепи. Это движение заряда естественно и не требует энергии. Подобно движению воды в аквапарке или американским горкам в парке развлечений, движение под уклон является естественным и происходит без потребности в энергии из внешнего источника. Разница потенциалов – будь то гравитационный или электрический потенциал – заставляет воду, каботажную машину и заряд двигаться.Эта разность потенциалов требует ввода энергии от внешнего источника. В случае электрической цепи одним из двух требований для создания электрической цепи является источник энергии.

В заключение, есть два требования, которые должны быть выполнены, чтобы установить электрическую цепь. Требования:

  1. Должен быть источник энергии, способный выполнять работу на зарядке, чтобы переместить его из места с низким энергопотреблением в место с высоким энергопотреблением и, таким образом, установить разность электрических потенциалов на двух концах внешней цепи.
  2. Во внешней цепи должен быть замкнутый проводящий контур, который простирается от положительной клеммы с высоким потенциалом к ​​отрицательной клемме с низким потенциалом.

Проверьте свое понимание

1. Если электрическую схему можно сравнить с водным контуром в аквапарке, то …

… батарея будет аналогична ____.

… положительный полюс аккумуляторной батареи будет аналогичен ____.

… ток аналогичен ____.

… заряд будет аналогичен ____.

… разность электрических потенциалов аналогична ____.

Выбор:

A. давление воды

млрд. Галлонов воды, стекающей по горке в минуту

С.вода

D. нижняя часть салазок

E. водяной насос

F. верх горки

2. Используйте свое понимание требований к электрической цепи, чтобы определить, будет ли проходить заряд через следующие устройства ячеек, лампочек, проводов и переключателей.Если нет расхода заряда то объясните почему нет.

а.

б.

Поток заряда: да или нет?

Пояснение:

Поток заряда: да или нет?

Пояснение:

c.

d.

Поток заряда: да или нет?

Пояснение:

Поток заряда: да или нет?

Пояснение:

3.На схеме справа показана лампочка, подключенная к автомобильному аккумулятору 12 В. Показаны клеммы + и -.

а. Когда + заряд проходит через батарею от D к A, он ________ (получает, теряет) потенциальную энергию и ________ (получает, теряет) электрический потенциал. Точка максимальной энергии в батарее – это клемма ______ (+, -).

г. Когда + заряд движется по внешней цепи от A к D, он ________ (получает, теряет) потенциальную энергию и ________ (получает, теряет) электрический потенциал.Точка максимальной энергии во внешней цепи находится ближе всего к клемме ______ (+, -).

г. Используйте знаки>, <и = для сравнения электрического потенциала (В) в четырех точках цепи.

V A V B V C V D

4. В фильме « Tango and Cash » Курт Рассел и Сильвестр Сталлоне сбегают из тюрьмы, спрыгнув с вершины высокой стены по воздуху на высоковольтную линию электропередачи.Перед прыжком Сталлоне возражает против этой идеи, говоря Расселу: «Мы собираемся поджариться». Рассел отвечает: «Вы ведь не учились в школе физики. Пока вы касаетесь только одного провода и ваши ноги не касаются земли, вас не ударит током». Это правильное утверждение?

Рождественские огни последовательно или параллельно?

Почему у вас не работают рождественские огни? К сожалению, в случае, если на вашем дереве гаснет полоска огней, замена прядей обычно является лучшим вариантом.Довольно сложно найти ту лампочку, которая вызывает проблему. Однако сейчас самое время посмотреть на разницу между последовательными и параллельными цепями.

Простая схема

Простейшая схема, которую вы можете создать, использует только одну батарею и одну лампочку. В одном веселом занятии вы можете дать человеку один провод, одну батарею и одну лампочку. Попросите человека заставить лампочку засветиться. Можно заставить его работать, но это все равно может вызвать некоторые проблемы для людей.

Чтобы лампочка загорелась, нужна замкнутая цепь. Должен быть путь, по которому ток выходит из одного конца батареи, проходит через нить накала в лампочке и затем возвращается в батарею. Вот как это могло сработать.

Простая схема с батареей и лампочкой.

Rhett Allain

Когда ток проходит через нить накала, она сильно нагревается. Супер горячие вещи светятся. Это все, что делает лампочка. Но почему стекло снаружи? Это сделано для того, чтобы воздух не попадал на сверхгорячую нить накала.При контакте воздуха с нитью она перегорит.

Если вы уберете одну из частей для полной схемы, не будет ни тока, ни накаливания.

Лампочки в серии

Теперь вы хотите подключить две лампочки к батарее. Вот один из способов сделать это.

Цепь с двумя последовательно включенными лампочками.

Rhett Allain

В этом случае существует только один путь для движения тока. Ток, который проходит через первую лампочку, также проходит через вторую лампочку.Если удалить какую-либо часть этой цепи (например, вынуть лампочку), все погаснет. При желании можно сделать аналогичную схему с 10 или 20 лампочками. Просто соедините их все в линию, чтобы через каждый проходил одинаковый ток. Это последовательное соединение.

Лампочки, подключенные параллельно

Есть другой способ соединения двух лампочек. Проверить это.

Цепь с двумя параллельными лампочками.

Rhett Allain

Почему лампочку нужно подключать к обоим клеммам аккумулятора?

Q: Почему лампочку нужно подключать к обоим клеммам аккумулятора ? A: Электрический ток может течь по проводу, только если он образует замкнутый контур.Заряды должны иметь непрерывный путь между положительно и отрицательно заряженными частями источника напряжения, в данном случае аккумулятора .

Нажмите, чтобы увидеть полный ответ


Кроме того, почему лампочка не загорается, когда оба конца провода подсоединены к одной клемме аккумулятора?

Ответ 2: Питание для лампочки идет не от провода , а от батареи . Провод просто обеспечивает токопроводящий путь.Таким образом, вы подключите один провод между батареей и лампочкой с каждой стороны – ну, вы можете сделать это только с одним проводом !

Во-вторых, что будет, если подключить батарею к маленькой лампочке одним проводом? В данной задаче батарея – это , соединенная с маленькой лампочкой с помощью одинарного провода . Батарея заставляет электроны течь по проводу .Скорость потока электронов составляет ток. Если вы отключите батарею от цепи, то лампочка не будет гореть .

Кроме того, как лампочка работает от аккумулятора?

Когда вы подсоединяете два провода к лампочке , они зажигают [источник: Дэйв]. Электроны выходят из отрицательной клеммы батареи , через лампу и обратно в положительную сторону батареи , чтобы лампа загоралась [источник: Energy Kids].

Какая часть или части батареи должны быть включены в цепь, чтобы лампочка загорелась?

В заказе для того, чтобы лампа загорелась , необходимо подключить как ее металлический наконечник, так и металлическую сторону , по одному к каждому концу батареи . Когда это сделано, полная цепь устанавливается от одного конца батареи , через лампочку , а затем к другому концу батареи .

Как работают электрические схемы | Основы освещения

Основные схемы

Электрическая цепь – это непрерывный путь, по которому электрический ток существует и / или может течь.Простая электрическая схема состоит из источника питания, двух проводов (один конец каждого подсоединяется к каждой клемме ячейки) и небольшой лампы для к которым прикреплены свободные концы проводов, идущих от ячейки.

Когда соединения выполнены правильно, цепь «замкнется», и ток пройдет через цепь и зажжет лампу.

Простая электрическая схема

После того, как один из проводов отсоединен от источника питания или в потоке сделан «разрыв», цепь теперь «разомкнута» и лампа больше не будет светиться.

На практике цепи «размыкаются» такими устройствами, как переключатели, предохранители и автоматические выключатели. Две общие схемы классификации бывают последовательными и параллельными.

Элементы последовательной цепи соединены встык; один и тот же ток течет по его частям одну за другой.

Цепи серии

В последовательной цепи ток через каждый из компонентов одинаков, и напряжение на компонентах – это сумма напряжений по каждому компоненту.

Пример последовательной цепи

Параллельные схемы

В параллельной цепи напряжение на каждом из компонентов одинаковое, а полный ток представляет собой сумму токов. через каждый компонент.

Если два или более компонента подключены параллельно, они имеют одинаковую разность потенциалов ( напряжение) на их концах. Потенциальные различия между компоненты одинаковы по величине и имеют одинаковую полярность.Одно и то же напряжение применимо ко всем цепям компоненты соединены параллельно.

Если каждая лампочка подключена к аккумулятору отдельным контуром, считается, что лампы параллельны.

Пример параллельной схемы.

Пример схемы

Рассмотрим очень простую схему, состоящую из четырех лампочек и одной на 6 В. аккумулятор. Если провод соединяет батарею с одной лампочкой, второй лампочкой, третьей лампочкой, а затем обратно с батареей в одну непрерывную петлю, говорят, что луковицы соединены последовательно.Если три лампочки соединены последовательно, через все их, а падение напряжения на каждой лампочке составляет 1,5 В, и этого может быть недостаточно, чтобы они светились.

Если лампочки соединены параллельно, ток, протекающий через лампочки, объединяется, образуя ток. протекает в батарее, а падение напряжения на каждой лампочке составляет 6,0 В, и все они светятся.

В последовательной цепи каждое устройство должно функционировать, чтобы цепь была замкнутой.Одна лампочка перегорела в последовательной цепи разрывает цепь. В параллельных цепях каждая лампа имеет свою собственную цепь, поэтому все лампы, кроме одной, могут перегореть, и последний по-прежнему будет работать.

лампочек и батарей

лампочек и батарей Лампочки и батарейки

Последовательный и параллельный

Яркость лампочки показывает ее мощность использует.


Доска сосна с батарейным отсеком из гвоздей и аллигатора. зажимы используются для последовательного удерживания огней рождественской елки или параллельно.

Материал

  • Елочные лампочки из цепочек серии 50 луковицы. По лучшим ценам покупайте их после Рождества.
  • 2 батарейки AA 1,5 В
  • фольга алюминиевая
  • Макет для подключения лампочек и батарейки
    • или батарейный отсек и аллигатор клипы.

Сборка

Разрежьте фонари, оставив 10 см (3 дюйма) проволоки. подключен к каждой лампочке.
Отрежьте пластиковую изоляцию на последнем 1 см провода, 0,5 дюйма.
Создайте макет, прикрутив зажимы из крокодиловой кожи к деревянной доске. см. выше.
Добавьте держатель батареи, забив гвозди в доску.

Действия и уведомление

Символы

Мы будем использовать символ для батареи, где большая пластина указывает на положительный конец,

и символ для лампочки или резистора.

Соединить одну лампочку на елку последовательно с двумя батареи.
Обратите внимание, что он ярко светится.


Одна лампочка последовательно с двумя батареями.

Вставьте алюминиевую фольгу между батареями, часть фольги торчит так, чтобы ее можно было схватить Зажим из кожи аллигатора.
Подключите лампочку к одной батарее, обратите внимание, что лампочка сильно светится ярче с двумя батареями, чем с одной.

Соедините две лампы последовательно с двумя батареи.
Обратите внимание, что лампы яркости примерно такие же, как одна лампочка, соединенная последовательно с одна батарея.


Две последовательно соединенные лампочки с двумя батареями.

Соедините две лампы параллельно с двумя батареи.
Обратите внимание, что лампы яркости примерно такие же, как одна лампочка, соединенная последовательно с две батареи.


Две лампы параллельно.

Что происходит?

Одна батарея дает разность напряжений 1,5 вольт.

Напряжение на двух последовательно соединенных батареях является суммой напряжений каждой батареи (подключите отрицательную клемму одной батареи к положительной клемме другой.)

Лампочка – резистор.
Когда на резистор подается напряжение, через него протекает ток. резистор. I = V / R
Чем больше напряжение, тем выше ток. Текущий линейно пропорционально напряжению.

Когда ток течет через падение напряжения, мощность рассеивается.
Мощность, рассеиваемая лампочкой, производит свет и тепло.
Мощность – это произведение напряжения и силы тока. P = V * I (см. Математический корень.)

Таким образом, две батареи производят удвоенное напряжение, 3 вольт, и в два раза больше тока через одну лампочку, чем через одну батарею.
Таким образом, мощность лампы в четыре раза больше с двумя батареями. как с одним.

Когда две лампы соединены последовательно с двумя батареи, каждая лампочка имеет одинаковое падение напряжения. Итак, каждая лампочка имеет половину полного напряжения на нем. Каждая лампочка имеет напряжение одна батарея поперек него. И каждая лампочка светится так же, как если бы она была подключен к одной батарее. Лампочки одинаково яркие и тусклые. В ток через каждую точку в одном последовательном цикле одинаков. Так одинаковый ток течет через обе лампочки.

Когда две лампы соединены параллельно с двумя батареи, тогда на каждой лампочке будет полное напряжение. Каждая лампочка светится так ярко, как если бы он был подключен к двум батареям. В ток, протекающий через батареи, расщепляется, так как лампочки идентичны, через каждую лампочку протекает половина тока.

Математический корень

Закон Ома связывает ток, протекающий через лампы, I, к напряжению на лампе, V, и сопротивлению лампочка, R.

I = V / R

Прежде чем применять закон Ома, «укажите на резистор», к которому вы применяете закон.

Текущее направление – это направление потока. что положительные заряды будут иметь: то есть от более высокого напряжения конец лампочки к концу с более низким напряжением.

Закон мощности, рассеиваемой лампой в ватт

P = VI

Где:

В – это напряжение на лампе в вольтах, а
I – ток через нее в амперах.

Подставляя закон Ома в степенной закон, мы найти:

P = V 2 / R

Итак, когда мы удваиваем напряжение, используя два аккумуляторы мощность идет как напряжение в квадрате и четверки.

Обратите внимание, что P для мощности является произведением напряжения и тока.

Обратите внимание, что R для сопротивления R = V / I – это отношение напряжения к току.

Почему правильное размещение проводов на лампочке важно для успешного освещения лампы

Сводка

Используя это упражнение, учащиеся должны выяснить, почему провода нужно проложить сбоку от лампочки и на дне лампочки, чтобы она загорелась. Учащиеся соберут простую схему, используя батарею, 2 провода и лампочку.Чтобы понять, как лампочка становится частью простой схемы, ученики исследуют структуру лампочки, заглянув внутрь большей лампочки. Затем ученики изобразят структуру лампы и прохождение электричества через эту простую цепь (включая лампочку, провода и батарею).

Целей обучения

– Учащиеся узнают, как электрический ток проходит через лампочку как часть простой цепи.
– Студенты смогут объяснить, почему важно прикасаться к проводу в нижней части лампочки и на металлической стороне лампочки.
– Студенты изобразят внутреннюю структуру лампочки и проследят поток электричества через лампочку как часть простой схемы.
– Словарь: простая схема, ток, нить накала

Контекст для использования

Это задание можно использовать в вашем классе (3–6 классы) на вводном уровне по простым схемам. Вся работа должна занять около 30-45 минут. Размер класса может быть разным. Вы можете предложить студентам работать индивидуально или в небольших группах. Это простое практическое открытие для студентов, открывающее глаза на то, как электрический ток проходит через лампочку.

Необходимые материалы:
Подготовка: Учитель должен снять внешнее стекло с нескольких больших лампочек (по одной на каждую небольшую группу, чтобы сэкономить на количестве лампочек)
Другие необходимые материалы (на каждого ученика или на небольшую группу):
2 провода
1 батарея
1 маленькая лампочка
держатель батареи (при наличии)
лента для удержания проводов (если держатель батареи недоступен)

После того, как ученики обнаружат и обсудят работу простой схемы, использующей меньшую лампочку, они должны будьте готовы к основной части этого занятия (изучению внутренней структуры лампочки).

Предмет : Физика: электричество и магнетизм
Тип ресурса : Мероприятия: Классные занятия
Уровень класса : средний (3-5)

Описание и учебные материалы

Подготовка: Учитель должен снять стекло с нескольких больших лампочек (по одной на каждую небольшую группу)
Другие необходимые материалы (на студента или на небольшую группу):
2 провода
1 аккумулятор
1 маленькая лампочка
держатель батареи (при наличии)
лента для удержания проводов (если нет держателя для батареек)

Студенты сначала попытаются зажечь лампочку с помощью батареи, двух проводов и маленькой лампочки.Как только это станет для всех успешным, обсудите (или просмотрите), как работает простая схема.

Затем, без предварительных инструкций, спросите, что они знают о лампочке. «Как поток электричества к лампочке зажигает лампочку?» Чтобы помочь ученикам понять это, им нужно будет увидеть, где ток проходит через лампочку. Чтобы сэкономить на лампочках, я бы разделил ваш класс на небольшие группы. Раздайте каждой небольшой группе учеников лампочку с удаленным наружным стеклом.(Чтобы лучше исследовать структуру лампочки, вы должны использовать более крупные стандартные бытовые лампочки.) Попросите их осмотреть внутреннюю часть лампочки, чтобы увидеть, где провода должны соприкасаться с лампочкой, и спросите: «Почему именно там? ”

Изучив внутреннюю структуру лампочки, они должны понять, что один провод в лампочке прикреплен к металлической стороне лампы, а затем к нити накала. Другой провод помогает замкнуть цепь в лампе, присоединяясь к нити накала, а затем к основанию лампы.Это открытие должно помочь им понять, как ток может проходить в лампочку и выходить из нее, чтобы простая цепь оставалась замкнутой, когда она зажигает лампочку. Чтобы объяснить зажигание нити накала в лампе, необходимы дополнительные исследования и обсуждения.
После того, как структура лампочки будет изучена, обсуждена и понята, можно нарисовать и пометить схему внутренней части лампочки, проводов и батареи. Затем на диаграмму следует добавить поток тока.

(См .: http: // home.howstuffworks.com/light-bulb1.htm)

Вы можете расширить это упражнение, посмотрев внутрь фонарика и попытавшись выяснить, как лампочка загорается в фонарике. Схема простой схемы в фонарике может быть нарисована.

Учебные заметки и советы

Я много раз учил простые схемы, используя лампочку в качестве одного из инструментов. Я знал, что ученики должны коснуться металлической стороны и дна лампочки, чтобы она загорелась, но это упражнение помогает ученикам обнаружить и понять, почему эти два контакта важны.

Советы по безопасности: Учителя должны снимать внешнее стекло с лампочки, а не ученики. Убедитесь, что дети осторожно обращаются с большими открытыми лампочками. Остерегайтесь острых краев. НЕ позволяйте учащимся подключать эти открытые лампочки к току.

Оценка

– Понаблюдайте за их практической работой (изготовление лампочки с использованием 1 батареи, 2 проводов и 1 лампочки, чтобы замкнуть простую схему)
– Схема внутреннего устройства лампочки
ученика – Схема батареи, проводов, большой лампочки с внутренней структурой и отслеживание тока через эту простую схему подключения.

Добавить комментарий

Ваш адрес email не будет опубликован.
