05KBРазъемы и кабели для соединения домашней аудио / видео техники
В этой публикации вы найдете описание и иллюстрации абсолютно всех разъемов и кабелей встречающихся на современном домашнем аудио/видео оборудовании.
30-КОНТАКТНЫЙ КАБЕЛЬ USB
30-pin-to-USB – это соединительный кабель Apple®, который обеспечивает зарядку и синхронизацию данных для ранних моделей iPod®, iPhone® и iPad®. Он оснащен проприетарной штепсельной вилкой на одном конце и USB-штекером типа А на другом конце. В 2012 году 30-контактный кабель был заменен на кабель Lightning
ВИНТОВЫЕ КЛЕММЫ ДЛЯ ПОДКЛЮЧЕНИЯ АКУСТИКИ
Винтовые клеммы – это тип кабельного терминала, который можно найти на колонках, ресиверах и усилителях.
Они допускают использование оголенного акустического кабеля и четырех различных типов разъемов: штыревых разъемов, разъемов типа «лопатка», штекеров «банан» и двойных штекеров для бананов.
ПРУЖИННЫЕ ЗАЖИМЫ ДЛЯ ПОДКЛЮЧЕНИЯ АКУСТИКИ
Пружинные зажимы – это тип кабельного терминала, который можно найти на недорогих колонках, AV-ресиверах, усилителях начального уровня и музыкальных центрах. Клеммы пружинных зажимов могут принимать оголенные провода (как правило не толще 16 калибра) но не разъемы типа лопатка, банан или двойной банан.
75-ОМНЫЙ КОАКСИАЛЬНЫЙ КАБЕЛЬ
75-омный коаксиальный кабель используется для высокоскоростной передачи данных и аудио / видеосигналов. Наиболее широко используемый тип такого кабеля называется RG-6. Обычно коаксиальный кабель используются в телевизионных антеннах, им подключаются кабельные и спутниковые ресиверы. Голый коаксиальный кабель может быть обжат с помощью соединений RCA, F-типа или BNC с использованием компрессионного инструмента.
ВХОД АНТЕННЫ АМ
Многие тюнеры и ресиверы используют внешнюю антенну для приема радиостанций AM диапазона. Как правило, имеется два входа для подключения антенны, один из которых помечен как AM, а другой – с обозначенной землей. Большинство петлевых антенн имеют взаимозаменяемые оголенные провода, которые можно использовать для любого входа.
БИ-АМПИНГ
Bi-amping – это метод подключения динамиков, который использует два канала усиления для питания одной колонки. Для работы двухканального усилителя каждый динамик должен иметь два набора входных клемм. Эта возможность имеется на некоторых напольных и полочных колонках.
Би-ампинг удваивает мощность, которую получает колонка. Он может повысить звуковую производительность за счет раздельного управления низкими и высокими частотами. Функция Би-ампинг является опцией на ресиверах, у которых есть назначаемые каналы усиления, такие как AV-ресиверы домашнего кинотеатра. Подробнее о би-ампинге читайте здесь.
КОАКСИАЛЬНЫЙ ЦИФРОВОЙ КАБЕЛЬ
Коаксиальный цифровой кабель передает цифровой звуковой сигнал между двумя устройствами. Он обычно используется с ресиверами домашнего кинотеатра, устройствами потоковой передачи музыки и проигрывателями дисков. Коаксиальные цифровые кабели выглядят практически идентичными одиночным аналоговым RCA-кабелям. Но они специально разработаны для работы с широкой полосой пропускания цифровых сигналов. Для передачи всего цифрового сигнала используется один кабель. Коаксиальные цифровые входы обычно оранжевого цвета.
КАБЕЛЬ КОМПОНЕНТНОГО ВИДЕО
Кабель компонентного видео передает высококачественную аналоговую видеоинформацию. Он используется с DVD-плеерами, телевизорами и более старыми игровыми консолями. Это 3-х канальное соединение позволяет обрабатывать отдельно цветовые (цветность) и яркостные (яркость) участки видеосигнала. Кабели компонентного видео имеют красный, зеленый и синий кабельные RCA-разъемы на каждом конце.
В начале 2000-х годов компонентное видео было заменено на HDMI в качестве предпочтительного метода подключения для видео высокой четкости.
КОМПОЗИТНЫЙ ВИДЕОКАБЕЛЬ (ИЛИ RCA РАЗЪЕМ)
Кабель композитного видео передает аналоговый видеосигнал стандартного разрешения. Он объединяет каналы цветности и яркости видеосигнала вместе в одном кабеле. Композитные видео порты обычно находятся на A / V-компонентах, таких как DVD-плееры, видеомагнитофоны и телевизоры. Они имеют желтый RCA разъем на каждом конце. Они обычно сгруппированы с красными и белыми стерео аудио портами для полного аудио / видео сигнала.
DISPLAYPORT
DisplayPort – это цифровое соединение, используемое с компьютерами, мониторами и дисплеями HD. Он может передавать аудио, видео и другие высокоскоростные данные. Подключение DisplayPort может быть преобразовано в HDMI с помощью внешнего адаптера (переходника).
DVI (ЦИФРОВОЙ ВИДЕО ИНТЕРФЕЙС)
DVI – это многоконтактное соединение, используемое для передачи цифровых видеосигналов.
Его можно найти на некоторых телевизорах, компьютерах и мониторах. Существуют различные типы подключений DVI. DVI-D – это тип соединения, используется на некоторых домашних видеоустройствах. Он несет цифровые сигналы. DVI-I используется с некоторыми компьютерными видеокартами и может передавать как цифровые, так и аналоговые видеосигналы. Соединения DVI могут быть преобразованы в HDMI с помощью адаптера. Это обеспечивает дополнительную гибкость при совместном использовании старого и нового оборудования.
СЕТЕВОЙ ETHERNET КАБЕЛЬ
Кабели Ethernet используются для подключения устройств для высокоскоростного доступа к сети. Порты Ethernet-соединения находятся на компьютерах, смарт-телевизорах, игровых консолях и интернет-плеерах. Кабель Ethernet можно купить в катушке для произвольных прогонов длины. Разъемы RJ-45 и специальный инструмент используются для обжима разъемов. Имеются также кабели с фиксированной длиной, так называемые патч-корды которые продаются с установленными разъемами.
Кабели Ethernet обозначаются своей категорией (CAT для краткости). Доступно множество версий. CAT-5e (e для улучшенных) и CAT-6 – наиболее распространенные типы, используемые сегодня. Когда-то революционный CAT-5, почти устарел в сегодняшнем быстро меняющемся мире. CAT-5 способен передавать скорость до 100 мегабит в секунду. CAT-5e работает в десять раз быстрее, со скоростью до 1000 Мбит / с (Gigabit). Провод CAT-7 на сегодняшний день является наиболее продвинутым, со скоростью до 10 Гбит / с.
FIREWIRE® (IEEE 1394)
Firewire – это 6-контактный вход для подключения, который используется в компьютерах и звукозаписывающем оборудовании. Первоначально разработанная Apple, она была заменена на Thunderbolt™ в последние годы. Firewire также известен своим общим обозначением IEEE 1394.
ВХОД АНТЕННЫ FM
Многие тюнеры и AV-ресиверы используют коаксиальные входы F-типа для подключения антенны FM. На некоторых входах имеется резьбовой штырь, на который навинчивается антенна, а в других – нажимной разъем.
HDMI (МУЛЬТИМЕДИЙНЫЙ ИНТЕРФЕЙС ВЫСОКОЙ ЧЕТКОСТИ)
Кабель HDMI является современным подключением для передачи аудио и видео высокого разрешения. Он используется с телевизорами, игровыми системами, домашними кинотеатрами, компьютерами и мониторами высокой четкости. Стандартный кабель HDMI имеет идентичный разъем на каждом конце. Внутри 19 отдельных проводов. Они несут аудио- и видеоданные вместе с управляющими сигналами, низким напряжением питания, Ethernet и защитой от копирования.
Кабели HDMI стандартного размера называются Type A. Компактные устройства, такие как смартфоны, камеры и видеокамеры, используют разъемы малого форм-фактора такие как мини-HDMI (тип C) или микро HDMI (тип D). Узнайте больше о HDMI здесь.
ПОДКЛЮЧЕНИЕ НАУШНИКОВ (1/4 “И 1/8”)
Стереоразъемы для наушников бывают двух размеров: полноразмерные (1/4 “) и мини (1/8”). Домашние аудио / видео компоненты, такие как проигрыватели компакт-дисков, ресиверы и усилители для наушников, используют 1/4 “подключение.
Смартфоны, планшеты и компьютеры используют меньший 1/8″ разъем. Наушники с 1/4 “штекерами могут быть урезаны до 1/8” для подключения к мобильному устройству. Наушники, которые используют 1/8 “штекер, могут быть увеличены до 1/4 дюйма, чтобы соответствовать оборудованию, которое использует полноразмерное соединение.
LFE (выход на сабвуфер)
Ресиверы домашнего кинотеатра используют один выход RCA для подключения сабвуфера – это «.1» в системе 5.1. Этот выход часто обозначается как LFE. Он посылает басовую информацию на активный сабвуфер. Для подключения LFE используется кабель сабвуфера.
КАБЕЛЬ LIGHTNING-TO-USB
Lightning-to-USB – соединительный кабель Apple для мобильных устройств. Он обеспечивает зарядку и синхронизацию данных для текущих моделей iPhone, iPad и iPod. Он оснащен запатентованным 8-контактным разъемом на одном конце и USB-штекером типа A на другом конце. Кабель Lightning заменил кабель 30-pin-to-USB, используемый для старых устройств Apple.
MHL (МОБИЛЬНАЯ СВЯЗЬ ВЫСОКОЙ ЧЕТКОСТИ)
MHL – это технологический стандарт, который использует HDMI для передачи содержимого высокой четкости с аудио / видеоисточника на совместимый дисплей. Один из концов дисплея кабеля MHL представляет собой штекер HDMI типа A. На конце источника есть USB-соединение. Тип USB зависит от используемого устройства. Вот список совместимого оборудования MHL.
К источникам, поддерживающим MHL, относятся телефоны и планшеты Android ™, проигрыватели Blu-ray и устройства потоковой передачи видео. Совместимые мониторы включают телевизоры, компьютерные мониторы и автомобильные стереосистемы. Подробнее о MHL читайте здесь.
MINI DISPLAYPORT
Mini DisplayPort представляет собой небольшое цифровое соединение, которое передает цифровой звук и видео на совместимый дисплей. Mini DisplayPort в основном используется на компьютерах Apple, но его также можно найти и на некоторых компьютерах под управлением Windows®. Подключение Mini DisplayPort может быть преобразовано в HDMI с помощью внешнего адаптера (переходника).
КАБЕЛЬ MINI-TOSLINK
Кабель Mini-Toslink используется для подключения цифрового источника к стандартному оптическому цифровому соединению. На одном конце находится мини-оптический штекер, почти идентичный 3,5-миллиметровому аналоговому аудиосоединению. На другом конце кабеля находится стандартное оптическое цифровое соединение. Выходы Mini-Toslink находятся на компьютерах Macbook® и других портативных цифровых устройствах. Полноразмерное оптическое соединение может быть преобразовано в мини-оптический разъем с помощью адаптера.
МНОГОКАНАЛЬНЫЕ ВХОДЫ RCA
Многоканальные входы RCA подключают аналоговый источник к приемнику или усилителю. Они в основном используются с высококачественными проигрывателями Blu-ray, DVD и Super Audio CD. Эти элитные проигрыватели предлагают высококачественное пространственное декодирование и цифро-аналоговое преобразование. Их внутренняя схема часто дает лучшие результаты, чем подключение к ресиверу через HDMI.
Настройка 5.1 имеет отдельные соединения для левого и правого фронтального, левого и правого каналов объемного звучания и центрального канала. Система 7.1 добавляет соединения для левого и правого заднего объемного звучания. «.1» – это соединение для сабвуфера, иногда обозначаемое LFE для низкочастотных эффектов.
ОПТИЧЕСКИЙ ЦИФРОВОЙ КАБЕЛЬ (TOSLINK)
Оптический цифровой кабель использует световую энергию для передачи цифрового звукового сигнала от одного компонента к другому. Внутри кабеля протянуты очень тонкие оптические волокна, которые передают сигнал. Оптические цифровые соединения находятся на большинстве аудио / видео устройств.
ВХОД PHONO (для проигрывателя винила)
Фоновый вход – это пара специальных RCA-соединений для винилового проигрывателя. Он находится на стерео усилителях, стереоресиверах и ресиверах домашнего кинотеатра. Входной сигнал передается через схему фонового предусилителя (фонокорректора), где применяются специальная обработка звука и повышение напряжения.
Входы Phono выглядят идентично другим аналоговым стерео входам RCA на задней панели, но используются только для подключения проигрывателя винила.
Устройства с входом Phono также имеют винт заземления для подключения заземляющего провода проигрывателя. Если ваш ресивер или предусилитель не имеет входа phono, вы можете использовать внешний фонокорректор. Это позволяет подключать проигрыватель к любому линейному входу. Подробнее о подключении проигрывателя грампластинок к ресиверу можно узнать здесь.
АКУСТИЧЕСКИЙ КАБЕЛЬ
Акустический кабель необходим для подключения акустической системы к усилителю или ресиверу. Акустический кабель имеет два вывода: один для положительного сигнала и один для отрицательного. Обычно такие кабели отмечены символами (+) и (-) или различаются цветом изолятора, чтобы помочь различать их между собой.
Добавьте разъемы для подключения колонок к оголенному проводу для дополнительного подключения. Подробнее о проводе динамика читайте здесь.
SCART (EuroSCART)
21-контактный разъем для подключения аудиовизуального оборудования. Французская «Ассоциация производителей радио и телевизионных приемников», создала разъем в середине 1970-х годов. Сигналы, передаваемые через SCART, включают как композитное, так и RGB (с композитной синхронизацией) видео, стереофонический аудиовход / выход и цифровую сигнализацию. Стандарт был расширен в конце 1980-х для поддержки новых сигналов S-Video. Телевизор можно вывести из режима ожидания и автоматически переключить на соответствующий AV-вход при включении подключенного устройства с разъемом SCART. В Европе SCART был наиболее распространенным методом подключения AV-оборудования и стандартным разъемом для таких устройств. Со временем SCART был вытеснен цифровым интерфейсом HDMI.
РАЗЪЕМ SPEAKON®
Разъем Speakon – это тип штекера, используемый для надежного подключения динамиков и усилителей. Они обычно используются с записывающим и профессиональным оборудованием. Разъемы Speakon также используются для подключения акустического выхода к совместимым сабвуферам с питанием и выходами фронтального канала встроенного усилителя, усилителя мощности или стереоприемника. Разъем Speakon также известен под общим обозначением NL4.
СТЕРЕО MINI-TO-MINI КАБЕЛЬ
Стерео миниджек-миниджек кабели обычно называют вспомогательными или «дополнительными» кабелями. Эти аналоговые кабели имеют штекер 1/8 “на каждом конце. Они обычно используются для подключения мобильного устройства к активному динамику или стереосистеме.

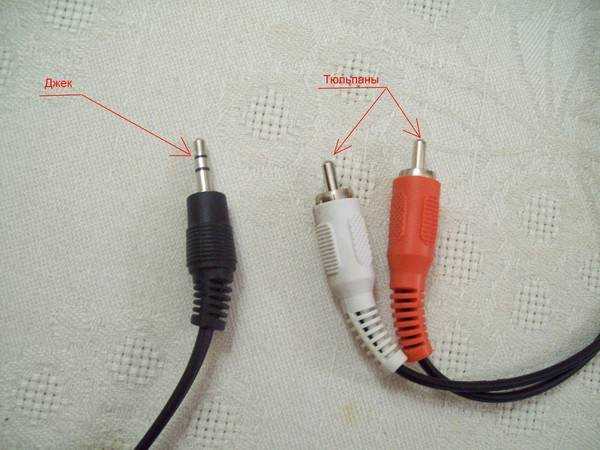

СТЕРЕО МИНИДЖЕК-К-ДВОЙНОМУ КАБЕЛЮ RCA
Стерео миниджек-к-двойному RCA кабели имеют 1/8 “стерео-мини-соединение на одном конце и пару штекеров RCA на другом конце. Они используются для подключения устройств с 1/8” выходом к приемникам И усилители с левым и правым RCA входами.
СТЕРЕО КАБЕЛЬ RCA
Стерео RCA-кабели соединяют две аналоговые аудиокомпоненты. Они находятся на большинстве типов аудио / видео оборудования. Кабели стерео RCA поставляются парами, с одним подключением для левого аудиоканала и другим для правого канала.
КАБЕЛЬ S-VIDEO
Кабели S-video используют круглый 4-контактный разъем, используемый для передачи аналогового видеосигнала. «S» в S-video означает «отдельный». S-video в наши дни не используется, но его можно найти на старых проигрывателях DVD, видеомагнитофонах и телевизорах.
THUNDERBOLT
Thunderbolt – это высокоскоростная цифровая технология ввода-вывода, обычно встречающаяся на компьютерах Macintosh®. Он передает аудио, видео и другие данные через одно соединение. Он используется с жесткими дисками, мониторами и другими совместимыми с Thunderbolt устройствами. Thunderbolt заменил Firewire как цифровое соединение на компьютерах Apple.
USB (УНИВЕРСАЛЬНАЯ ПОСЛЕДОВАТЕЛЬНАЯ ШИНА)
USB – это цифровой интерфейс, который соединяет совместимые устройства вместе. Он используется для передачи аудио, видео и другой цифровой информации. Первоначально разработанный для компьютеров, USB-кабели теперь используются для передачи данных и зарядки в широком спектре компонентов. Это распространенный метод подключения для смартфонов, видеокамер, цифровых камер, клавиатур и принтеров. USB-входы можно найти на компьютерах, телевизорах, ресиверах домашнего кинотеатра и автомобильных стереосистемах. Флеш-диски подключаются также через USB. Стандартное USB-соединение считается типом A – это тот, который подключается к вашему компьютеру. Существуют и другие варианты USB, которые имеют разные размеры и формы разъемов. USB-штекеры типа B обычно используются с принтерами. Микро-USB-штекеры можно найти на смартфонах и других портативных устройствах. Вот полный список вариантов USB и типов разъемов.
КАБЕЛЬ VGA
Кабель VGA имеет 15 контактов и передает аналоговый видеосигнал. Он в основном используется для подключения компьютера к внешнему монитору. Он также популярен для подключения компьютера к телевизору, который имеет вход для ПК.
КАБЕЛИ XLR
Кабели XLR передают аналоговый сигнал между совместимыми аудиокомпонентами. Они обычно используются с высококачественными двухканальными системами, а также с микрофонами.
Разъем XLR имеет три контакта – положительный проводник, отрицательный проводник и заземление. Наличие заземляющего провода делает кабели XLR известными как «сбалансированные» или «балансные» кабели. Это помогает уменьшить электронный шум по всему кабелю. Защелка, встроенная в круглый штекер XLR, плотно фиксирует ее в приемном гнезде, обеспечивая надежное соединение.
Разъем для наушников Проводка, подключение, клеммы, распиновка, цветовые коды
Эй, в этой статье мы собираемся обсудить телефоны с наушниками. Есть два типа наушников, широко используемых для наушников, наушников, аудиокабелей, вспомогательных кабелей. Эти два типа – TRS и TRRS Jack. Разъем TRS или аудиоразъем TRS также известен как 3-полюсный или 3-проводной разъем. Разъем TRRS или аудиоразъем TRRS также известен как 4-полюсный или 4-проводной разъем. Собственно, это штекер для наушников, о котором мы говорим. Большинство людей сказали, что это разъем для наушников. Это не правильно. Разъем для наушников — это гнездовой разъем, который размещается в таких устройствах, как мобильные телефоны, ноутбуки, компьютеры, к которым подключен разъем для наушников или штекерный разъем. Штекер для наушников используется с наушниками, наушниками, дополнительными кабелями и т. д. В зависимости от размера существуют различные типы штекеров для наушников, такие как 2,5 мм, 3,5 мм, 6,5 мм и т. д.
Трехконтактный или трехпроводной разъем для наушников — TRS
Здесь вы можете увидеть обозначение разъема TRS (Tip-Ring-Sleeve) разъема для наушников или аудиоразъема.
Вы можете видеть, что в разъеме есть три секции: наконечник передает аудиосигналы левого канала, кольцо передает аудиосигнал правого канала, а рукав передает сигнал заземления для обоих аудиоканалов. Аудиоразъем для наушников TRS в основном используется с дополнительными кабелями, аудиокабелями и старыми наушниками. Он не имеет функций микрофона. Общие цветовые коды, используемые для разъемов для наушников, — синий, красный и зеленый. Но разные производители используют разные цветовые коды. Здесь зеленый цвет соответствует сигналу земли, красный — правому звуковому сигналу, а синий — левому звуковому сигналу.

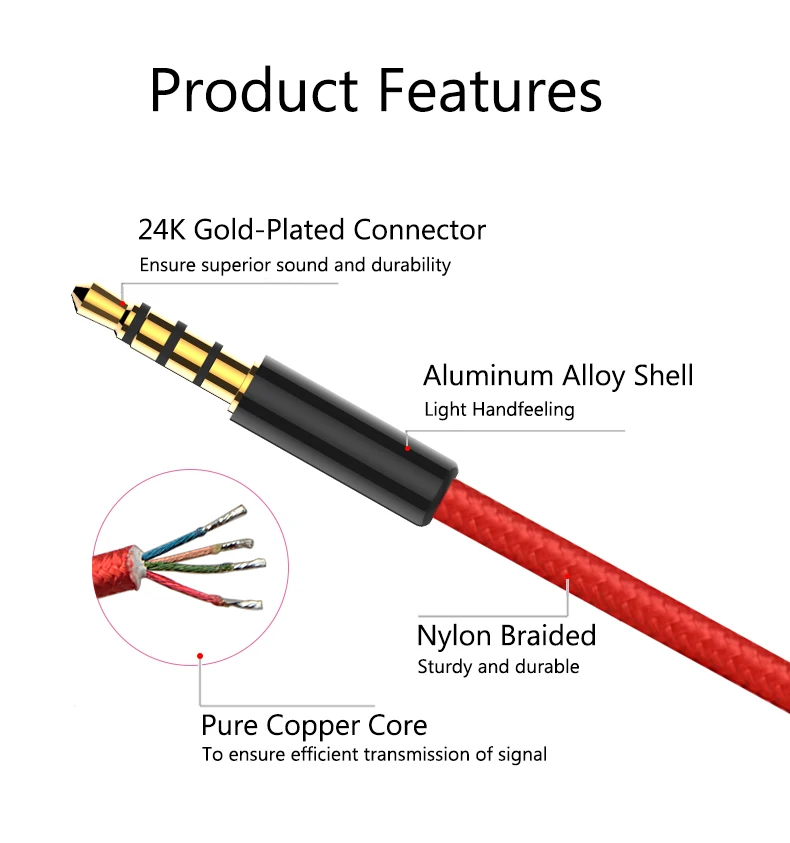

4-контактный или 4-проводной разъем для наушников – TRRS
Здесь вы можете увидеть разъемы аудиоразъема TRRS.
Вы можете видеть, что он состоит из четырех секций. Наконечник передает аудиосигнал левого канала, верхнее кольцо передает аудиосигнал правого канала, нижнее кольцо предназначено для микрофона, а рукав — для сигнала заземления.
Читайте также:
Цветовые коды разъема для наушников TRRS
Кроме того, вы можете видеть, что у этого аудиоразъема четыре контакта. Красный разъем предназначен для правого аудио, синий — для левого аудио, желтый — для микрофона, а зеленый — для заземления всех аудиоканалов и микрофона. Еще раз говорю вам, это не стандартно для всех. Разные производители используют разные цветовые коды. Синяя клемма подключена к наконечнику, красная клемма подключена к верхнему кольцу, желтая клемма подключена к нижнему кольцу, а зеленая клемма подключена к гильзе.
Разъем стереонаушников Схема подключения и подключения
Здесь показано подключение стереонаушников.
Здесь вы можете видеть два динамика – левый динамик и правый динамик. Левый динамик имеет две клеммы — синюю и зеленую. Синяя клемма подключается к наконечнику штекера наушников, а зеленая клемма — к земле. Правый динамик также имеет две клеммы — красную и зеленую. Здесь также зеленый для общего заземления, а красный подключен к верхнему кольцу штекера наушников. Микрофон имеет две клеммы – желтую и зеленую. Тактильный переключатель подключен параллельно клеммам микрофона. Основная функция этого переключателя — замыкать желтую и зеленую клеммы при нажатии.
См. также:
- Схема подключения USB, подключение, выводы, разъемы
- Схема выводов RJ45, цветовой код и обозначение разъема
- Объяснение подключения Bluetooth со всей информацией
- Что такое удаленный терминал (RTU)? Блок-схема, приложение
- Что такое NFC (коммуникация ближнего поля)? Области применения и преимущества
Благодарим вас за посещение веб-сайта. продолжайте посещать для получения дополнительных обновлений.
Аудиоразъем 3,5 мм (аудиоразъем типа TS, TRS, TRRS) Схемы подключения и технические характеристики
20 августа 2021 – 0 комментариев
Аудиоразъемы были изобретены в 19 веке для использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.
Конфигурация контактов аудиоразъема 35 мм
Номер контакта | Название контакта | Описание |
1. | Наконечник | Левый |
2. | Кольцо | справа |
3. | Кольцо | Земля |
4. | Рукав | Микрофон |
Краткое описание
В настоящее время 3,5 мм — это универсальный аудиоразъем, используемый в смартфонах, ПК и ноутбуках. Кроме того, для любителей аудиоразъем 3,5 мм является полезным компонентом для проектов, которые подключаются к разъемам для наушников. Существуют различные типы 3,5-мм аудиоразъемов с различными приложениями, такими как TS, TRS и TRRS, но наиболее распространенными в повседневной жизни являются TRS и TRRS.
Типы разъемов 3,5 мм
1. Тип TS, штыревой аудиоразъем
Эти типы аудиоразъемов не поддерживают стереозвук и микрофон, что означает отсутствие левого и правого разъемов. Вы получите одинаковый звук с обеих сторон. Ниже приведена распиновка штыревого аудиоразъема типа TS.
Применение: До сих пор используется в музыкальном оборудовании (особенно в электрогитарах) и авиационных радиоприемниках.
2. Штыревой аудиоразъем типа TRS
Здесь, в названии TRS, «T» означает «наконечник», «R» означает «кольцо» и «S» означает «втулка». Эти типы аудиоразъемов поддерживают стереозвук, но не поддерживают микрофон. Таким образом, с помощью этого вы можете только слушать музыку, но не можете разговаривать по звонкам. Ниже приведена распиновка штыревого аудиоразъема типа TRS.
Применение: Динамики, микрофон, клавиатуры и т.д.0080
Аудиоразъем типа TRRS имеет четыре проводника и наиболее популярен для смартфонов и планшетов. Последовательность аудиоразъемов типа TRRS: наконечник-кольцо-кольцо-втулка, и она включает в себя как стереофонические функции, так и функции микрофона. При изготовлении этих аудиоразъемов необходимо использовать ряд стандартов, таких как OMTB и CTIA.
