Инструмент для замены ремня кондиционера форд фокус 2 – Замена ремня генератора Фокус 2

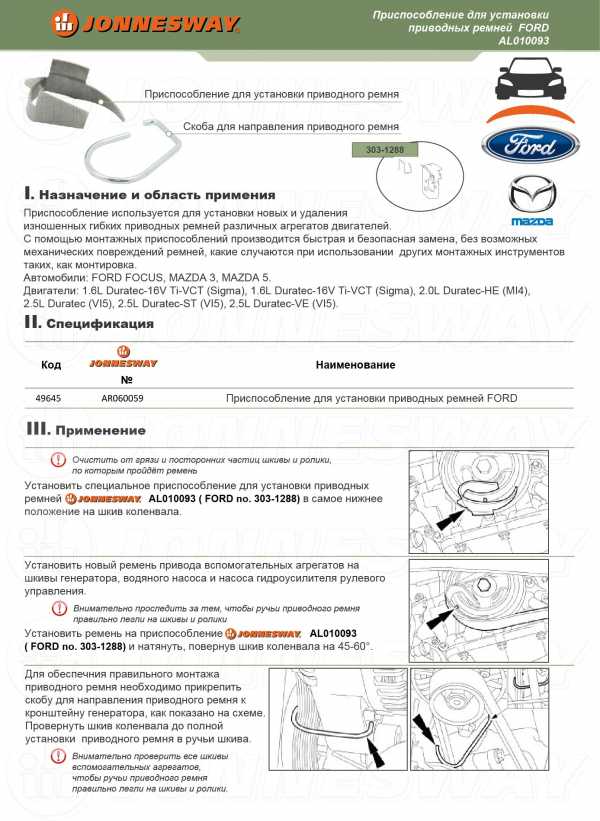

Приспособление для установки приводных ремней FORD

СПЕЦИФИКАЦИЯ
Код товара49645
Объем1
АртикулAR060059
Страна производительТайвань
ОПИСАНИЕ новинка

Приспособление используется для установки новых и удаления изношенных гибких приводных ремней различных агрегатов двигателей. С помощью монтажных приспособлений производится быстрая и безопасная замена, без возможных механических повреждений ремней, какие случаются при использовании других монтажных инструментов таких, как монтировка.
Автомобили: FORD FOCUS, MAZDA 3, MAZDA 5.
Двигатели: 1.6L Duratec-16V Ti-VCT (Sigma), 1.6L Duratec-16V Ti-VCT (Sigma), 2.0L Duratec-HE (MI4), 2.5L Duratec (VI5), 2.5L Duratec-ST (VI5), 2.5L Duratec-VE (VI5).



Инструменты и приспособления специального назначения производства компании JONNESWAY® ENTERPRISE CO., LTD., по уровню исполнения относятся к изделиям класса PROFESSIONAL, применяется для производства работ по сборке, ремонту и обслуживания продукции машиностроения, строго персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и навыками работы со специальным инструментом и приспособлениями.

На инструменты и приспособления специального назначения торговой марки JONNESWAY® распространяется понятие «ограниченной гарантии», в связи с сокращением срока эксплуатации, связанным с повышенным износом некоторых деталей конструкции при использовании. Срок эксплуатации изделия с заявленными характеристиками определен в 12 месяцев с начала использования инструмента. Начало эксплуатации определяется по дате продажи, указанной в гарантийном талоне JONNESWAY® или фискальном документе, подтверждающем факт приобретения конкретного изделия. Срок применения инструмента с объявленными характеристиками может быть изменен индивидуально, как в сторону уменьшения, так и в сторону увеличения в зависимости от интенсивности и условий эксплуатации конкретного изделия (группы изделий).

Претензии по отношению к инструменту, вышедшему из строя в течение гарантийного срока, принимается к рассмотрению уполномоченным представителем JONNESWAY® ENTERPRISE CO., LTD., в соответствии с Законом «О Защите прав потребителя».

Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:



  • Нагрузок, превышающих расчетные.
  • Воздействий, не связанных с выполнением основных функций изделия.
  • Нарушений правил хранения, обслуживания и применения.
  • Естественного износа.



В этой связи, производитель настоятельно рекомендует:



1)      Подбирать и использовать инструмент согласно производимой работе и строго по назначению.

2)      Не наносить удары по телу инструмента или элементам изделия другими предметами, если подобное не предусмотрено конструкцией.

3)      Не допускать падения инструмента с большой высоты на твердую поверхность.

4)      Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.

5)      Не допускать самостоятельного ремонта и регулировок инструмента в период гарантийного срока.

6)      Правильно и своевременно производить работы по техническому обслуживанию инструмента.

7)      При использовании специальных приспособлений и средств диагностики, руководствоваться исключительно рекомендациями производителя по ремонту и эксплуатации обслуживаемой техники.

8)      Правильно и своевременно производить очистку инструмента от загрязнений.

.

Претензии по данной гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков проведения ремонтных работ изделий, осуществлявшихся неуполномоченными на это лицами, изменений конструкции, или самостоятельной установки неоригинальных компонентов и деталей изделий.

Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественных материалов, ошибок при сборке, человеческого фактора или по иным причинам).

Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.



www.jonnesway.ru

Замена ремня привода компрессора кондиционера Ford Focus

Страница 1 из 2

Согласно рекомендации завода-изготовителя ремень привода компрессора кондиционера необходимо менять каждые 60 тыс. км или 6 лет эксплуатации (в зависимости оттого, что наступит раньше).

Вам потребуются: торцовая головка «на 8», ключ «на 19», специальное приспособление для установки ремня, нож.

Вывешиваем переднюю часть автомобиля и устанавливаем на надежную опору. Снимаем правое переднее колесо.

Снимаем правый передний подкрылок.

Снимаем защитный кожух ремней приводов вспомогательных агрегатов и компрессора кондиционера, вывернув торцовой головкой «на 8» болты его крепления к двигателю.

Снимаем ремень привода компрессора кондиционера, разрезав его ножом.

Согласно рекомендациям завода-изготовителя ремень привода компрессора кондиционера для снятия следует разрезать ножом, после чего ремень приходит в негодность.

Это объясняется тем, что ремень даже после снятия без повреждения не подлежит повторному использованию, так как рассчитан только на одноразовое растягивание при надевании на шкивы (регулировка натяжения ремня не предусмотрена). Кроме того, замена ремня регламентирована после определенного пробега или срока эксплуатации

Протираем чистой ветошью шкивы компрессора кондиционера и коленчатого вала, чтобы исключить проскальзывание ремня привода компрессора кондиционера при установке.

Устанавливаем приспособление для монтажа ремня привода компрессора кондиционера на шкив коленчатого вала в положение, показанное на рис. 1.

Надеваем новый ремень на шкив компрессора кондиционера, пропускаем под нижней частью шкива коленчатого вала и устанавливаем его на монтажное приспособление, как показано на рис. 2.

Устанавливаем рычаг коробки передач в нейтральное положение.

Проворачиваем коленчатый вал двигателя по часовой стрелке за болт крепления его шкива, одновременно направляя ремень в ручей шкива (рис. 3) до момента надевания ремня на шкив (в этот момент натяжение ремня ослабнет).

Проворачиваем коленчатый вал до положения, при котором монтажное приспособление не будет зажато ремнем, и снимаем приспособление.

Приспособление для монтажа ремня привода компрессора кондиционера одноразового использования, так как при монтаже деформируется

Проворачиваем коленчатый вал на один оборот и проверяем правильность расположения ремня в ручьях шкивов. При необходимости повторяем установку ремня.

Устанавливаем снятые детали в порядке, обратном снятию.

avtomechanic.ru

Форд Фокус 2 замена приводных ремней 1 6 инструмент

Простая замена ремня генератора Форд Фокус 1.6 ;1.4

Форд Фокус 2 1.6 автомат .Замена приводных ремней (генератор +кондиционер)

Как заменить ремень ГРМ Ford Focus 2 своими руками

замена приводного ремня форд фокус 2

Фокус 2, замена ремня ГРМ без инструмента

Форд Фокус 2 1.6 Замена ремня/генератора. Замена своими руками.Замена без спец. инструмента!!!

Форд фокус 2 рестайлинг 1.8. Замена обоих ремней навесного оборудования.

Как легко установить ремень генератора форд фокус 2 способ1

Замена ремня генератора фокус 2

Ford (Focus.Fusion.Mondeo)самый простой способ установки приводных ремне без приспособлений.

Также смотрите:

  • Дома на Ford f150
  • Мастерская к power Форд Фокус с макс
  • Сборка двигателя Форд скорпио видео
  • Регулировка капота Форд фьюжн
  • Ford ranger лампы для фар
  • Магнетолы на Форда
  • Установка гбо на Форд куга 2014
  • Форд эскорт купе 2000
  • Отзыв о Форд Фокус 3 105 л с видео
  • Двигатель Форд Scorpio
  • Фара Форд C-Max линзованная
  • Форд Фокус 3 то 80000км
  • Теплозащита глушителя Форд Фокус 2
  • Как поменять форсунку на Форд Транзит
  • Передние пружины на Форд Транзит 2008
Главная » Новости » Форд Фокус 2 замена приводных ремней 1 6 инструмент

fordport.ru

Замена ремня компрессора кондиционера Ford Focus 3 (2.0 Duratec HE)

Замена приводного ремня компрессора кондиционера Ford Focus 3 (2.0 Duratec HE)

                          Снятие и установка

Специальный инструмент (ы) / Общее оборудование

303-1596

Installer, Strechy Belt

Нож

Снятие

ПРИМЕЧАНИЕ: Шаги, описанные в этой процедуре, могут входить в процедуру установки.

1. ПРЕДУПРЕЖДЕНИЕ: Извлеките ключ зажигания из замка.

2. Поддомкратьте и поднимите автомобиль на подъёмнике.

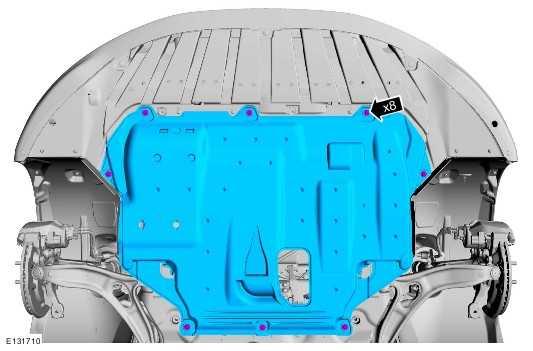

3. При наличии защиты картера двигателя снимите её.

При наличии пыльника двигателя, снимите его.


4. При наличии пыльника двигателя, снимите его.

5. Снимите брызговик правого крыла. (Он же локер)

6. Общее оборудование: НОЖ.

С помощью ножа обрежьте ремень привода шкива компрессора кондиционера.

Установка

1. Выполните установку в последовательности, обратной снятию.

2. 1) ПРИМЕЧАНИЕ: Установите новый элемент.

  2) Установите специальный инструмент: 303-1596.

  3) УВЕДОМЛЕНИЯ: Проворачивайте коленчатый вал только по часовой стрелке.

3. Снимите специальный инструмент: 303-1596.

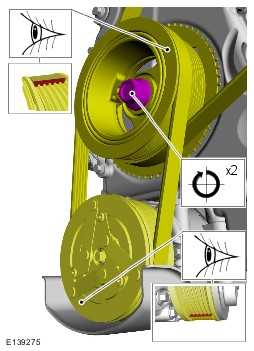

4. УВЕДОМЛЕНИЯ: Проворачивайте коленчатый вал только по часовой стрелке.


Возврат к списку

car-tool.ru

Замена ремня кондиционера Форд Фокус 2

Согласно рекомендации завода-изготовителя ремень привода компрессора кондиционера необходимо заменять каждые 60 тыс. км или 6 лет эксплуатации (в зависимости от того, что наступит раньше).

Вам потребуются: торцовая головка «на 8», ключ «на 19», специальное приспособление для установки ремня, нож.

1.    Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо

2.    Снимите правый передний подкрылок

3.    Снимите защитный кожух ремней приводов вспомогательных агрегатов и компрессора кондиционера, вывернув торцовой головкой «на 8» болты его крепления к двигателю.

4.    Снимите ремень привода вспомогательных агрегатов, разрезав его ножом.

Согласно рекомендациям завода-изготовителя ремень привода компрессора кондиционера для снятия следует разрезать ножом, после чего ремень приходит в негодность. Это объясняется тем, что ремень даже после снятия без повреждения не подлежит повторному использованию, так как рассчитан только на одноразовое растяжение при установке на шкивы (регулировка натяжения ремня не предусмотрена). Кроме того, замена ремня регламентирована после определенного пробега или срока эксплуатации.

5.    Снимите ремень привода компрессора кондиционера, разрезав его ножом.

6.    Протрите чистой ветошью шкивы компрессора кондиционера и коленчатого вала, чтобы исключить проскальзывание ремня привода компрессора кондиционера при установке.



7. Установите приспособление для монтажа ремня привода компрессора кондиционера на шкив коленчатого вала.

8.    Наденьте новый ремень на шкив компрессора кондиционера, пропустите под нижней частью шкива коленчатого вала и установите его на монтажное приспособление.

9.    Установите рычаг коробки передач в нейтральное положение.

10. Проворачивайте коленчатый вал двигателя по часовой стрелке за болт крепления

www.fordclubrus.ru

Замена приводных ремней Focus 2 1.4 – 1.6

Руководство пользователя Ford > Замена приводных ремней Ford Focus 2 (двигатель 1,4 – 1,6 бензин)

Внимание! Ремни привода аксессуаров и компрессора кондиционера рассчитаны только на однократное растягивание при их установке на шкивы.
Для замены приводных ремней требуется:
1. Поддомкратить автомобиль.
2. Снять правое переднее колесо. (Внимательно осмотрите тормозные диски Ford Focus 2 и тормозные колодки Ford)
3. Снять правый передний подкрылок.
4. Снять кожух приводных ремней.
5. Сделать фотографию или эскиз положения ремней на шкивах.
6. Срезать ножом старые ремни.
7. Тщательно протереть все шкивы, чтобы исключить проскальзывание ремней при установке и дальнейшей эксплуатации.
8. Установить специальный инструмент на шкив коленчатого вала, поставляющийся в комплекте оригинальных приводных ремней согласно инструкции (Центр направляющего инструмента для ремня привода аксессуаров должен находиться в положении “12 часов”, а изогнутый конец – ближе к двигателю. Несоблюдение этого указания может привести к повреждению ремня привода аксессуаров в процессе его установки).
9. Установить специальный инструмент на шкив водяного насоса, поставляющийся в комплекте оригинальных приводных ремней.
10. Надеть ремень вспомогательных инструментов на установочный инструмент и шкив генератора в положении, показанном на рисунке.
11. Повернуть инструмент для установки ремня привода аксессуаров по часовой стрелке до тех пор, пока натяжение ремня не ослабнет и ремень не установится на место.
12. Снять специальные приспособления со шкивов двигателя.
13. Для проверки провернуть шкив коленчатого вала строго по часовой стрелке на два полных оборота.
14. Установить инструмент для установки ремня привода компрессора кондиционера (входит в комплект оригинальных ремней) на шкив коленчатого вала в положение “7 часов”.
15. Надеть ремень компрессора кондиционера согласно рисунку.
16. Провернуть двигатель по часовой стрелке настолько (примерно 120 градусов), чтобы ремень компрессора кондиционера установился в положенное место.
17. Провернуть для проверки двигатель по часовой стрелке еще на один полный оборот.
18. Снять установочный инструмент.
19. Установить кожухи и колесо в обратной последовательности.



proford-spb.ru
