AL010218 Набор инструмента для установки фаз ГРМ двигателей Ford 1.6 TI-VCT 16v DURATEC.
СПЕЦИФИКАЦИЯ
| Код товара | 49616 |
| Объем | 1 |
| Артикул | AL010218 |
| Штрих-код | 4719152383102 |
| Страна производитель | ТАЙВАНЬ (КИТАЙ) |
ОПИСАНИЕ
Описание
Набор инструмента для установки фаз ГРМ двигателей Ford 1.6 TI-VCT 16v DURATEC.
Область применения
Набор специальных приспособлений, применяющихся для установки и настройки механизма газораспределения бензиновых двигателей Ford 1.6 DURATEC 16V. Также допускается использование изделия при ремонте моторов DURATORQ TDCI объемами 1,4 / 1,6 / 2,0 / 2,2 литра, выпуска с 2003 по настоящее время, в том числе Ford 1.6 TI-VCT 16v Duratec всех модификаций: HXDA, HXDB, SHDA, SHDB, SIDA, устанавливаемые на модели Ford Focus, C-Max, Mondeo, S-MAX.

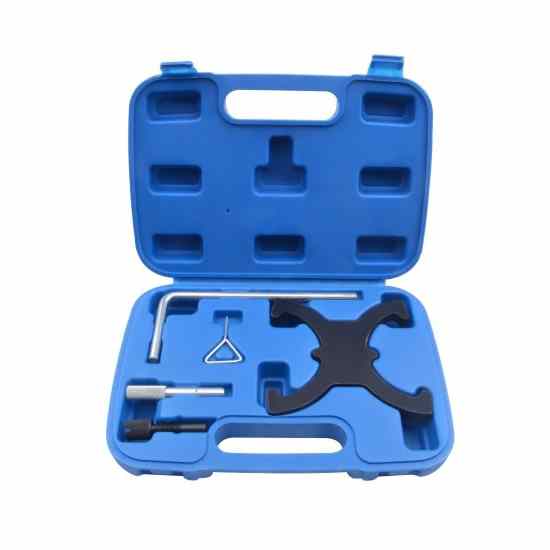

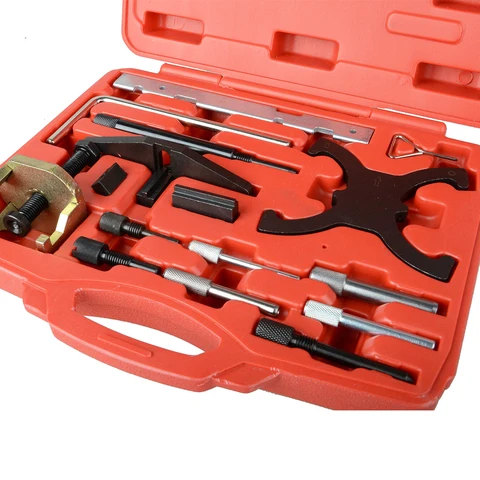

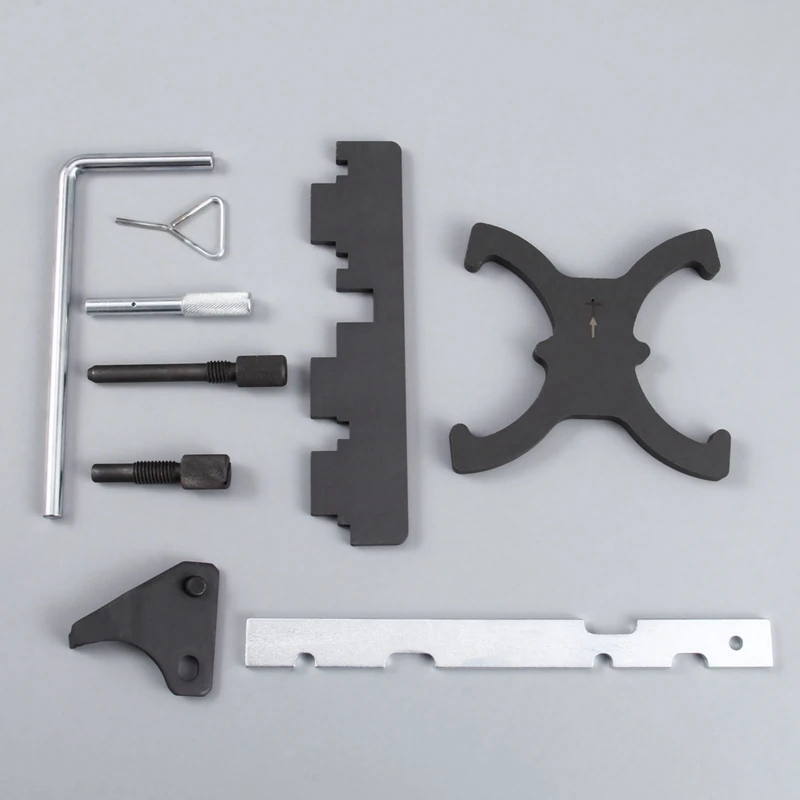

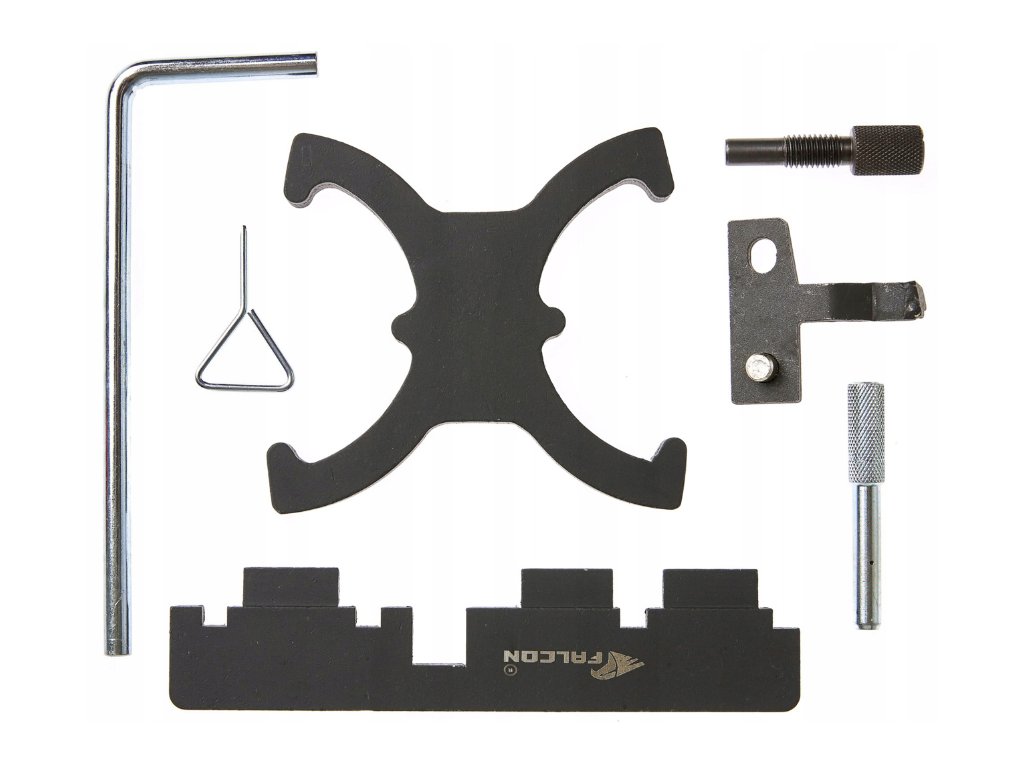

СОДЕРЖАНИЕ
| – | Установочная планка для фиксации распределительного вала (FORD 303-376B) |
| – | Шаблон для фиксации фазорегуляторов двигателей (FORD VCT 303-1097) |
| – | Стопор венца маховика (FORD 303-393A) |
| – | Набор фиксаторов для коленчатых валов (FORD: 303-574, 303-748, 303-735, 303-507) |
| – | Шпилька для фиксации плунжера натяжителя ремня ГРМ (FORD 303-1054) |
| – | Фиксатор коленчатого вала (FORD 303-1270) |
| – | Пластиковый кейс |
ГАРАНТИЯ
На инструменты и приспособления специального назначения торговой марки JONNESWAY® распространяется понятие «ограниченной гарантии», в связи с сокращением срока эксплуатации, связанным с повышенным износом некоторых деталей конструкции при использовании. Срок эксплуатации изделия с заявленными характеристиками определен в 12 месяцев с начала использования инструмента. Начало эксплуатации определяется по дате продажи, указанной в гарантийном талоне JONNESWAY® или фискальном документе, подтверждающем факт приобретения конкретного изделия. Срок применения инструмента с объявленными характеристиками может быть изменен индивидуально, как в сторону уменьшения, так и в сторону увеличения в зависимости от интенсивности и условий эксплуатации конкретного изделия (группы изделий).
Претензии по отношению к инструменту, вышедшему из строя в течение гарантийного срока, принимается к рассмотрению уполномоченным представителем JONNESWAY® ENTERPRISE CO., LTD., в соответствии с Законом «О Защите прав потребителя».
Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:
- Нагрузок, превышающих расчетные.
- Воздействий, не связанных с выполнением основных функций изделия.
- Нарушений правил хранения, обслуживания и применения.
- Естественного износа.
В этой связи, производитель настоятельно рекомендует:
1) Подбирать и использовать инструмент согласно производимой работе и строго по назначению.
2) Не наносить удары по телу инструмента или элементам изделия другими предметами, если подобное не предусмотрено конструкцией.
3) Не допускать падения инструмента с большой высоты на твердую поверхность.
4) Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.
5) Не допускать самостоятельного ремонта и регулировок инструмента в период гарантийного срока.
6) Правильно и своевременно производить работы по техническому обслуживанию инструмента.
7) При использовании специальных приспособлений и средств диагностики, руководствоваться исключительно рекомендациями производителя по ремонту и эксплуатации обслуживаемой техники.
8) Правильно и своевременно производить очистку инструмента от загрязнений.
.
Претензии по данной гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков проведения ремонтных работ изделий, осуществлявшихся неуполномоченными на это лицами, изменений конструкции, или самостоятельной установки неоригинальных компонентов и деталей изделий.
Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественных материалов, ошибок при сборке, человеческого фактора или по иным причинам).
Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.
КАК ИСПОЛЬЗОВАТЬ
Специальный инструмент ГРМ 1.
6L Duratec-16V Ti-VCTВ данной статье рассмотрим, как выглядит специальный инструмент ГРМ для Форд Фокус 2 с двигателем 1.6L Duratec-16V Ti-VCT. Также здесь вы найдете эскизы с размерами для его самостоятельного изготовления и ссылки для покупки в магазине. Данная тема неотрывно связана с этой — Замена ремня ГРМ на двигателе 1.6L Duratec-16V Ti-VCT (115 л.с.)

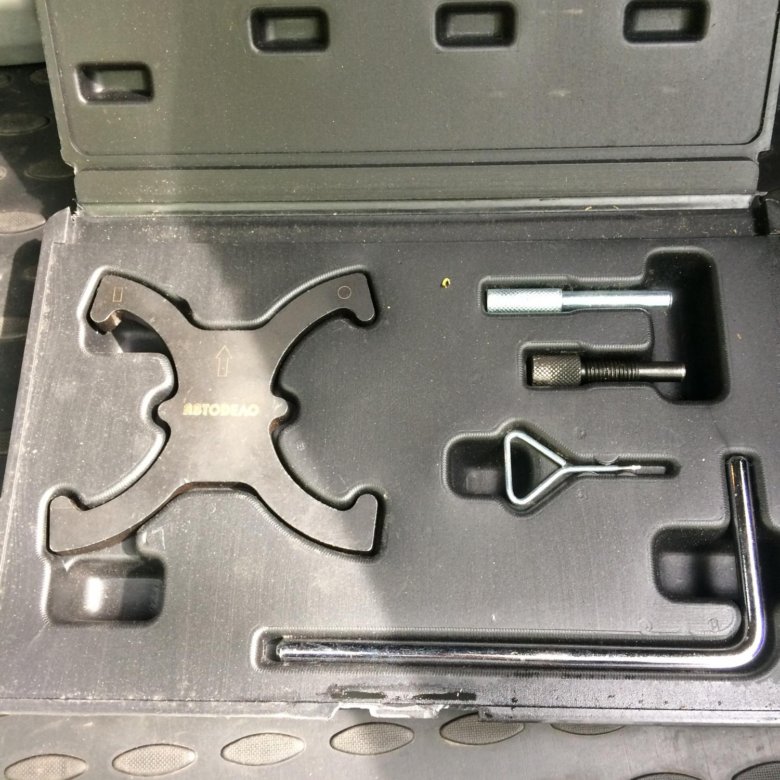

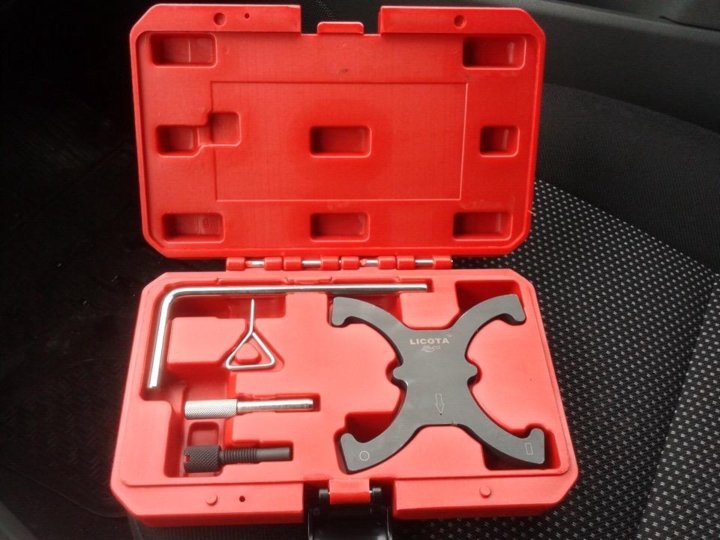

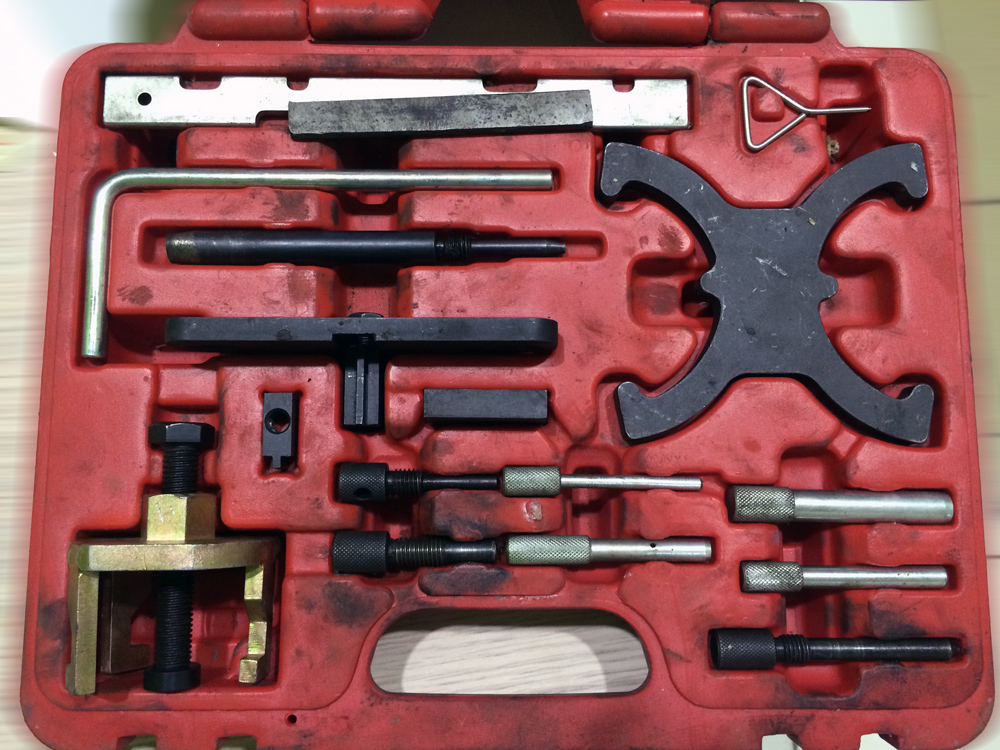

Фиксатор шестерен распредвалов- Итак, первое приспособление – фиксатор шестерен (муфт) VCT, который называют «бабочкой», у меня она выглядит так:

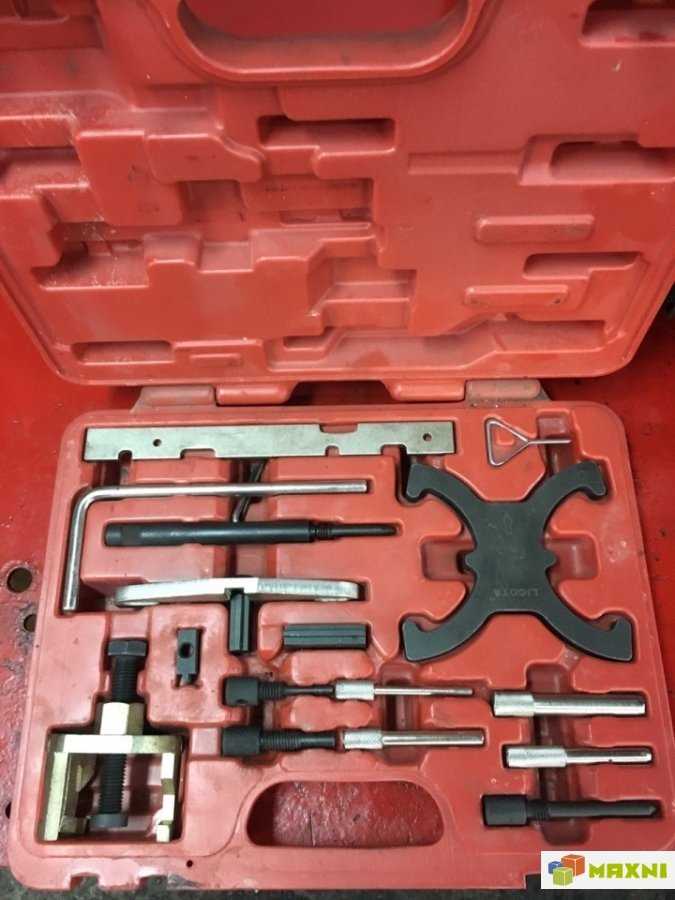

Это набор Force 905G8
Здесь отмечу следующее: во-первых, стрелка, которая должна указывать вверх при установке, нанесена неверно. Также есть сомнения в стороне нанесения самой надписи, так как центральные выступы имеют немного разную высоту. В инструменте фирмы Licota (ATA-2018) эти выступы расположены наоборот.
В принципе данное различие не будет влиять на работоспособность системы VCT.
На муфтах отверстия для масла овальные, что дает нам небольшую погрешность их закрепления на распредвалах, при условии, что сами валы стоят как надо. На моем двигателе при замене ГРМ, перед его демонтажем, данная бабочка встала надписью вперед. Была установлена ВМТ в первом цилиндре. При этом обратной стороной бабочка не влазила, а в ГРМ до меня не вмешивались.

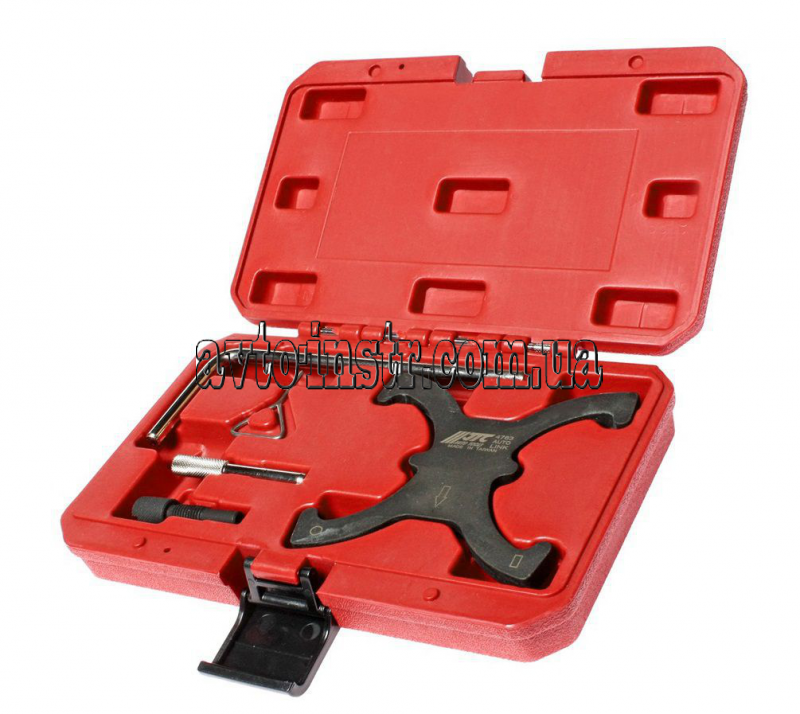

Приобрести подобный набор можно в магазине Все инструменты, вот ссылка на набор JTC 4763 или МАСТАК 103-21403C. Цена приемлемая. Также его можно купить на Алиэкспресс, вот ссылка, тут дешевле. Вот вместе с планкой. Но если есть желание можно попробовать изготовить самому.
Ниже выкладываю обрисовку на миллиметровке бабочки Force. Толщина металла 10 мм. Данный чертеж также выкладывал на форуме ffclub и сайте auto-bk.ru

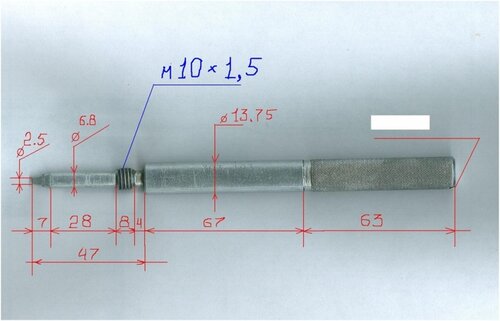

- Следующий инструмент ГРМ — планка для выставления распределительных валов и специальный болт — упор для коленвала, при помощи которого мы можем точно выставить верхнюю мертвую точку в первом цилиндре.
Данные приспособления также можно изготовить самостоятельно. А можно приобрести набор JTC 4090. На Алиэкспрессе цена ниже, вот ссылка на набор. Без упаковки еще дешевле.
Данные приспособления также можно изготовить самостоятельно. А можно приобрести набор JTC 4090. На Алиэкспрессе цена ниже, вот ссылка на набор. Без упаковки еще дешевле.- Держатель или ключ шкива приводных ремней. Если делать его самому, то здесь много различных вариантов, при этом размеры не критичны, главное ручку подлиннее, чтобы был удобен хват и примерное попадание в овальные отверстия шкива. Вот так выглядит оригинальный ключ:
Вот чем работал я:
В основе болты М12. Как видно, после работы он даже немного погнулся
Есть еще такой вариант (с ffclub), он сложнее, но думаю удобен:
- И последнее это фиксатор маховика, который вставляется в окно стартера, прикручивается в места его крепления и служит для фиксации коленвала в положении ВМТ в первом цилиндре. Лично я делал без него. Но каждый для себя решает сам. Вообще с ним будет спокойнее. Купить можно такой JTC 4721
Вообще с ним будет спокойнее. Купить можно такой JTC 4721Так выглядит Licota ATA-0504:
Вот вариант для самостоятельного изготовления (тоже не мой):
Фокус СТ 2013-2017
Форда инструментального набора массивнейшей системы скорости приурочивая ЦЕНА ПРОДАЖИ: 69,50 долларов США
1 отзыв Написать обзор
Massive Speed System
Massive Speed System Набор инструментов для синхронизации Ford Focus ST 2013-2018 | Focus 2012+ 2,0 л с прямым впрыском
bigcommerce.com/s-4f7bb/images/stencil/1280×1280/products/6508/17854/MATO_8646__30302.1429575718.JPG?c=2?imbypass=on”>- Описание продукта
- Технические характеристики
- Информация о гарантии
- Отзывы
Незаменимый сервисный инструмент Ford Ecoboost, превосходный по качеству и точности! Вам понадобятся эти инструменты, чтобы надежно удерживать кривошип и кулачки вашего Focus на месте при замене цепи и/или синхронизации двигателя. Несколько производителей прекратили выпуск своих инструментов.
Ни один из них не предлагает уровень точности, который можно найти в этом специальном инструменте для измерения скорости с большой скоростью. Мы рекомендуем этот набор инструментов для синхронизации всем, кто планирует работать со своим собственным двигателем Ford turbo-4, и он упрощает работу с синхронизацией.
Калибры — это гораздо больше, чем просто кусок стержня, который производят другие. Это гораздо более толстые (и, следовательно, более прочные) стержни с двумя обработанными рельефами, обеспечивающими ПЛОТНУЮ посадку +/- 0,001 дюйма. Гораздо более точный способ блокировки ваших кулачков, что снижает потребность в регулировке степени кулачка после установки.
Штифты изготовлены из сверхпрочного монолитного алюминия 6061, что обеспечивает точную посадку. Штифты анодированы ярко-красным цветом Massive Purple для защиты от коррозии, а эта яркая окраска поможет напомнить пользователю об удалении (видно, что люди оставляют его внутри — НЕ ХОРОШО!). Если оставить штифт, алюминиевая конструкция прогнется, не повредив важные внутренние компоненты двигателя.
Качество, сделанное НА САМОМ ДЕЛЕ прямо здесь, в США!!!
Примечание по установке: НЕ ПЫТАЙТЕСЬ закручивать какие-либо болты с помощью этого инструмента на месте – он не предназначен для удержания чего-либо при закручивании каких-либо шестерен или болтов.
- Год:
- 2013/2014/2015/2016/2017/2018
- Марка:
- Форд
- Модель:
- Фокус
- Подмодель:
- СТ
Ограниченная гарантия системы Massive Speed
1 отзыв
Клиенты также просмотрели
Соответствующие части
Лазерные инструменты 4409 Набор инструментов для синхронизации
- Дом
- Продукты
- Автомобили и фургоны
- Инструменты синхронизации двигателя
- Форд
- Набор инструментов для синхронизации – для Ford Focus 1. 6 TI-VCT бензин
6 TI-VCT бензинМы используем файлы cookie и другие технологии для сбора данных о вашем браузере, устройстве и местоположении. Мы делимся этими данными с партнерами по аналитике, чтобы помочь нам понять, как используется сайт. Для получения дополнительной информации ознакомьтесь с нашей Политикой конфиденциальности и Положением о файлах cookie. Узнать больше.
Сделано в ШеффилдеСделано в ВеликобританииПодходит для бензиновых двигателейДля использования с зубчатыми ремнями
Разработано специально для бензинового двигателя Ford 1,6 л DOHC Vi-VCT, для которого требуется специальный инструмент для блокировки звездочки распределительного вала для блокировки системы изменения фаз газораспределения при замене ремня ГРМ.
- Этот набор из пяти деталей необходим для замены ремня ГРМ на автомобилях Ford Focus/Cmax 1.6 TI-VCT с кодом двигателя HXDA (2003-2007 гг. ).
- Набор включает инструмент для фиксации звездочки распределительного вала (OEM 303-1097),
- Стопорный штифт шкива натяжителя ( OEM 303-1054 )
- Штифт маховика (OEM 303-1059), штифт коленчатого вала (OEM 303-748),
- Инструмент для фиксации звездочки распределительного вала (OEM 303-735). Сделано в Шеффилде.
). Возможное подключение, позволяющее блокировать элементы розлива с двигателем 1.6 Ti-VCT с Ford. Wymaga Także Blokady Koła Zamachowego I Adapterów (OEM 303-393/303-393-02, Zestaw Laser NR 4275 (2003-2007) ораз 2.0 TDCi с двигателями или кодач G6DA, G6DB, G6DC 2003-2007.
Сделано в ШеффилдеСделано в ВеликобританииПодходит для бензиновых двигателейДля использования с зубчатыми ремнями
Предыдущий Следующий
Предыдущий Следующий
Купить на месте
Купить онлайн
Приложения Установить содержимое Загрузки
приложений
| Производитель | Модель | Год | Коды двигателей |
|---|---|---|---|
| Форд | С-МАКС | 2007 – 2010 | 1,5 Ti-VCT ЕНУЭ UEJB UEJB UEJE 1,6 Ti-VCT HXDA ХСДБ HXJA HXJB HXJE ИКДА ИКДБ ИКДК ИКЯ IQJC IQJE КГБА МУДА Грязь ПНБА ПНДА ПНДД РБА РВЯ СИДА U5JA ХТДА XTDB |
| C-MAX/Гранд C-MAX | 2010 – 2018 | ||
| Фиеста | 2008 – 2018 | ||
| Фокус/Фокус C-MAX | 2004 – 2011 | ||
| Фокус | 2011 – 2018 | ||
| Мондео | 2007 – 2015 |
Полезные загрузки
Посмотреть брошюру
362
Посмотреть каталог стр.
362
Содержимое набора
| Компонент | Описание | Инструментальные коды OEM |
|---|---|---|
| С101 | Штифт распределительного/коленчатого вала | 0132AJ1 0187B 0189B 0194B 09919 58120 21 263 303 735 30312777 303 735 303127777 9000 3 303 735 30312777779000 303 735 3031277770024 49 JE02 021 607 589 01 15 00 8 мм. Бит 8mm PIN 999 7122 EN-52137 MOT 1430 MOT. MOT 1430 Мотель. |
| С282 | Стопорный штифт шкива натяжителя | 0198-J 11 4 120 303-1054 EN-51418 MB995208 T03006 T10115 T40316 |
| С311 | Инструмент для блокировки коленчатого вала | 21 259 303 748 999 7152 999 7406 JE02 061 JLR 303 748 |
| С349 | Инструмент для фиксации звездочки распределительного вала | 303 1097 999 7429 |
| С351 | Штифт привода маховика | 0188. |
