причины и рекомендации по устранению
1. Почему плавают холостые обороты — 9 причин
2. Когда нужна замена ДМРВ
3. Методы диагностики ДМРВ
3.1. Регулировка холостого хода двигателя и чистка жиклера
3.2. Электромагнитный клапан карбюратора
3.3. Обработка лопастей ТНВД от коррозии
4. При нагреве двигателя плавают обороты
4.1. Подсос воздуха во впуске
4.2. Неисправность клапана адсорбера
В этой статье наши эксперты ответят на вопрос почему плавают обороты на холостом ходу. С какими неисправностями можно ездить, а какие лучше не запускать и срочно лечить. Поехали.
Почему плавают холостые обороты — 9 причинНачнем с самых очевидных и частых поломок. Не нужно сразу лезть в дебри и разбирать полмашины. Хотя в нехороших сервисах именно так и делают. Но мы то честные ребята. Итак, давайте по порядку.
Первый в списке причин нестабильных обороты двигателя. РХХ (КХХ) — это исполнительный механизм, поэтому при его поломке никаких чеков и ошибок вы не увидите. Способы диагностики следующие:
- Снимаем с колодки клемму регулятора холостого хода. Заводим машину. Если после запуска мотор сразу же заглох, значит РХХ исправен. Ничего не изменилось? Проверяем дальше.
- Фишку назад не одеваем. Берем мультиметр, включаем зажигание и попарно замеряем напряжение на клемме. 12 вольт приходит — цепь в порядке. Нет? Значит где-то обрыв.
- Теперь ищем проблему плавающих оборотов двигателя в самом клапане. Также попарно измеряем сопротивление на контактах РХХ. Если регулятор исправен, на двух парах прибор покажет бесконечность, а на остальных значение около 50 ом.
- Последний этап проверки. Снимаем клапан, подсоединяем к нему разъём и включаем зажигание. Рабочий РХХ должен полностью выдвинуть шток из корпуса. Ничего не произошло? Покупаем новый.
Проблема стара как дедушкины жигули. Неучтенный воздух после ДМРВ попадает в двигатель и меняет состав топливовоздушной смеси. Обедняет ее. ЭБУ пытается скорректировать смесь, но безуспешно. В итоге обороты плавают.
Где, чаще всего неучтенный воздух попадает в двигатель:
- В районе прокладки впускного коллектора;
- на участке патрубка от воздушного фильтра до дроссельного узла;
- под уплотнительные кольца форсунок и прокладку дроссельной заслонки;
- в районе вакуумного усилителя тормозов и вакуумных шлангов;
- под клапан адсорбера и регулятор холостого хода;
- в местах сочленения вакуумных трубок и инжектора.
Общая картина ясна, но как найти конкретного виновника. Есть несколько способов.
Самый простой и быстрый — закрыть рукой или чем-нибудь подходящим узел с ДМРВ. Мотор сразу заглох, а воздуховод сильно сжался — значит подсоса нет. Двигатель продолжает работать и слышно шипение — вам повезло, вы нашли причину. Если шипения не слышно или непонятно где травит, применяем другой метод.
Для этого нужен бензин или очиститель карбюратора. На заведенном моторе поочередно опрыскиваем горючей жидкостью все подозрительные места. Слушаем работу двигателя или просим напарника смотреть за тахометром. Побрызгали в одном месте, смотрим. Ждем. Обороты продолжают плавать на холостых и ничего не происходит? Значит, мимо. Двигатель, вдруг, резко взревел? Место утечки найдено.
Если же вас и здесь постигло фиаско, то остается только поиск дымогенератором. Он есть почти во всех автосервисах. Но при желании сделать его — пару пустяков.
Как пользоваться. На заглушенном двигателе закрываем все отверстия во впускном тракте, кроме одного. К нему подсоединяем дымогенератор и накачиваем дым. Ну а дальше всё просто. Смотрим, где травит и устраняем подсос.

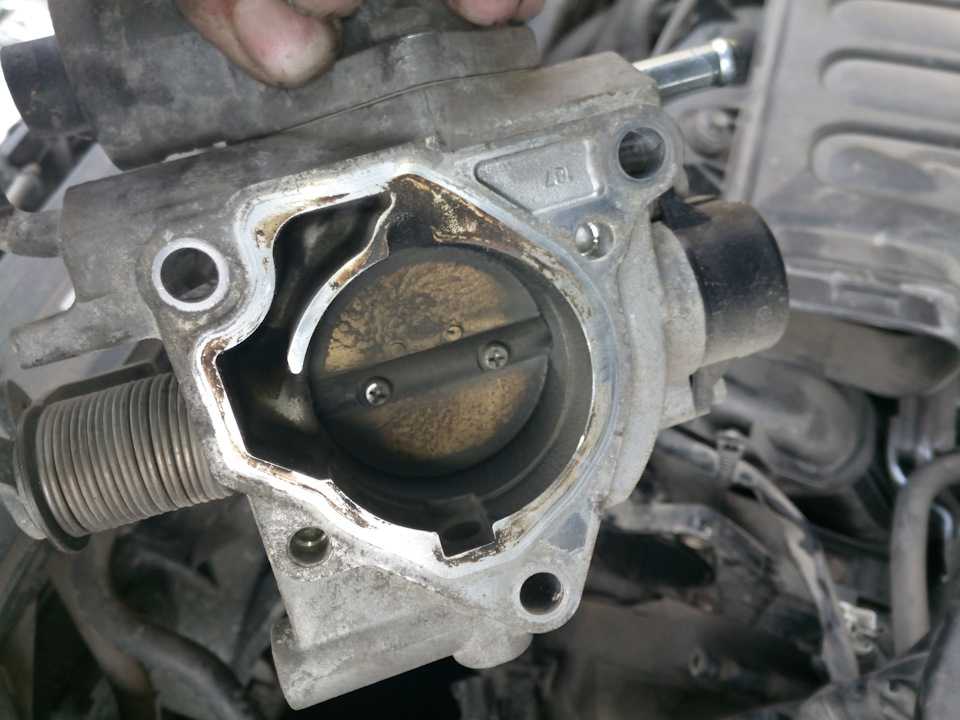

Гуляют холостые после чистки дроссельной заслонкиКак часто бывает — почистишь ДЗ и началось. Неустойчивые обороты, провал тяги. Думаешь, блин, вся работа насмарку. А у кого-то таких проблем нет. Чистят ДЗ, ставят и все нормально. В чем же причина?
Дело в том, что многое зависит от интервала между чистками. Если делать это регулярно, хотя-бы раз в год, то дроссель не успеет сильно засориться. За это время на исправном моторе отложений в ДЗ будет совсем чуть-чуть. Угол положения дроссельной заслонки не измениться и ее не придется обучать.
А теперь другая ситуация. Дроссельная заслонка не обслуживалась несколько лет. Там уже такой слой нагара, что первоначальное положение с 2% открытия может стать целых 6%. А когда вы ее почистите проходное отверстие станет больше. Как итог — повышенные или нестабильные обороты.
Выход простой. Чистим и обучаем ДЗ. Для каждой модели авто алгоритм свой.
Не работает клапан вентиляции картера — срочно менятьПомните мы говорили, что с некоторыми неисправностями ездить можно. А вот с этой ни в коем разе. Угробите мотор.
Представьте ситуацию. Двигатель полностью исправен. Но в такте сжатия и рабочего хода газы неминуемо прорываются через поршневые кольца в картер. А теперь та же ситуация на пробеговом моторе. Газов уже намного больше. Если их не отводить, огромное давление в картере может выдавить сальники коленвала или распредвала. Вот так-то.
Коротко о том какая функция у клапана PCV и почему могут плавать обороты холостого хода.
У клапана всего три задачи:
- Снижать избыточное разрежение воздуха под клапанной крышкой. Это важно. На холостых оборотах в задроссельном пространстве создается сильный вакуум. PCV нивелирует его, чтобы не пострадали сальники распредвала.
- Отводить картерные газы во впускной коллектор.
- Не допускать загрязнения окружающей среды. Картерные газы с парами масла и ТПВС (топливовоздушной смеси) попадают в цилиндры и сгорают в них.
А теперь почему плавают обороты на холостом ходу и как проверить исправность клапана PCV.
В нормальном состоянии клапан открыт. Когда двигатель работает на холостых, возвратная пружина перекрывает канал. Но если где-то поврежден патрубок или негерметичен сам PCV, то неучтенный воздух попадает во впуск. Смесь обедняется и обороты начинают плавать.
Другая ситуация — забитый клапан PCV. Расчетные показатели поступления воздуха на впуск меняются, что ведет к переобогащению смеси. Обороты также могут плавать.
Как проверить клапан:
- Снять клапан PCV.
- Подсоединить клапан к шлангу и установить заглушку в отверстие под клапанной крышкой.
- Запустить двигатель в режиме холостого хода и приложить палец к концевой стороне клапана PCV для проверки вакуума. Палец не втягивает? Значит смотрим не засорен ли клапан.
- После проверки на наличие вакуума глушим двигатель и снимаем клапан PCV.
- Берем PCV в руку и хорошенько трясем. Слышите дребезжащий звук? Значит все в норме. Нет? Меняем клапан.
Подумать только. Плавают обороты двигателя на холостых, а виноват в этом генератор. Разве может такое быть? Какая здесь взаимосвязь? Но она есть. Это выгоревший диодный мост генератора.
Такое случается, когда в диодном мосту повреждены не все диоды, а один или два. Заряд идет циклами. При этом нагрузка на двигатель от генератора то возрастает, то снижается. На тахометре четко видно, что стрелка плавает.
Диагностика здесь проста, как устройство топора. Включаем ближний свет и смотрим на фары. Горят, но накал меняется в такт с оборотами? Значит дело в генераторе.
Когда нужна замена ДМРВСамая дорогая неисправность в нашем списке — это поломка ДМРВ. Давайте разберемся как этот датчик влияет на холостые обороты и какие признаки указывают, что проблема именно в нем. Погнали.
ДМРВ анализирует объем воздуха, проходящий через него и передает данные ЭБУ. Когда датчик начитает хандрить, мозги готовят неоптимальную ТПВС. Как правило богатят ее.
В результате начинают плавать обороты двигателя на холостом ходу. К тому же ухудшается динамика, растет расход топлива и мотор плохо заводится.
Методы диагностики ДМРВ
Способ 1. И самый простой. Вытаскиваем фишку из разъема датчика и заводим мотор. Слушаем. Если обороты перестали прыгать и немного возросли, значит скорее всего ДМРВ неисправен. Для более точной проверки переходим к способу 2.
Способ 2. Одеваем фишку обратно. Включаем зажигание и берем мультиметр. Втыкам в два крайних (чаще всего) провода разъема маленькие иголки и замеряем напряжение. Значение от 0.99 до 1.04 вольт считается нормой. Больше — ДМРВ под замену.
Регулировка холостого хода двигателя и чистка жиклераНа карбюраторных авто проблема плавающих оборотов решается настройкой холостого хода и чисткой топливного жиклера.
Начнем с регулировки. Задача — найти так называемую «горку». Алгоритм такой. Заводим мотор и выкручиваем винт качества (богатим смесь) до тех пор, пока обороты не начнут падать. Спешить не нужно. Выкрутили на пол-оборота — подождали. Ловим момент, когда обороты станут неустойчивыми — двигателю много топлива. Это вершина «горки».
Теперь наоборот, закручиваем винт качества. Обороты постепенно будут расти. Крутим до момента начала снижения оборотов. Как только почувствовали его, опять по чуть-чуть откручиваем винт и находим точку, когда обороты станут максимальными. Это и есть оптимальная ТПВС.
Можно еще на пол-оборота открутить винт качества. Расход бензина при этом немного увеличиться. Но и устойчивость работы мотора на переходных режимах возрастет.
Ну хорошо. Мы все сделали по науке, но холостые обороты все равно плавают. Идем дальше — выкручиваем топливный жиклер. Прочищаем его и сам канал. Ставим обратно.
Бывает, что сечение жиклера слишком мало. В этом случае поймать «горку» при настройке будет сложно. Выход — поставить более производительный жиклер или развернуть старый, то есть увеличить его диаметр.
Электромагнитный клапан карбюратораЭПХХ помогает тормозить двигателем и корректирует холостой ход. Поэтому, когда мотор глохнет при движении накатом или плавают обороты на холостых — пора его проверять.
Алгоритм простой. Включаем зажигание и отсоединяем провод от клапана. Слышите щелчок? Значит все в порядке. Щелчка нет? Подаем плюс с аккумулятора на клемму клапана. Если не щелкает — меняем ЭПХХ.
Обработка лопастей ТНВД от коррозииПлавают обороты на дизеле? Скорее всего дело в заедании лопастей ТНВД. Ржавчина на них появляется из-за воды в солярке. Сразу отметим, что почистить лопатки роторного подкачивающего насоса — задача не из легких. Прецизионные детали легко повредить.
Внутри все промываем соляркой или маслом 2Т. Чистить наждачной бумагой зернистостью 1000-1500. Чем меньше, тем лучше.
При нагреве двигателя плавают оборотыА теперь рассмотрим другую неприятность — нестабильные прогревочные обороты.
Подсос воздуха во впускеКак проявляется. Заводим холодный двигатель и сразу после старта обороты начинают прыгать с 1000 до 1500. Иногда и до 2000 доходит. И чем холоднее на улице, тем в большем диапазоне гуляют обороты.
А на горячую — все в норме, мотор работает как часы. Законы физики работают железно. При нагреве материалы расширяются и подсос исчезает. Но со временем проблема может проявляться и на прогретом моторе.
Самый действенный и быстрый способ найти подсос — подключить дымогенератор. Второй по надежности метод — опрыскивать соединения и прокладки карбклинером.
Неисправность клапана адсорбераВстречайте еще одного зачинщика плавающих прогревочных оборотов — уловитель паров бензина. В простонародье адсорбер.
Представьте ситуацию. Заводим авто. Прогревочные как положено 1500. Но проходит примерно полминуты и начались качели. От 500 до 1200.
Дело вот в чем. Сразу после запуска двигатель работает по топливной коррекции ЭБУ. Но вскоре переходит в обычный режим. И когда адсорбер негерметичен, то пары бензина попадают в задроссельное пространство. Это поднимает обороты. Затем ЭБУ корректирует их — обедняет смесь. Обороты падают, но разрежение тоже уменьшается и еще сильнее просаживает их. И так пока не вытянет все пары из адсорбера.
Проверить клапан очень просто. Отсоединяем трубку адсорбера, глушим отверстие во впускном коллекторе и заводим. Проблема ушла? Меняем адсорбер.
Скачут обороты двигателя на холостом ходу
Плавающие обороты холостого хода являются достаточно распространенной неисправностью на различных автомобилях. Обороты скачут на бензиновых авто и на дизельных агрегатах, а также на двигателях с ГБО. Отметим, что плавают обороты на газу или на бензине на холостых достаточно часто по причине сторонней некорректной прошивки ЭБУ.
Рекомендуем также прочитать статью о том, что такое топливные карты и чип-тюнинг. Из этой статьи вы узнаете о различных режимах работы ДВС под управлением контроллера, доработках штатной прошивки блока управления двигателем, разнице между чип-тюнингом и установкой отдельного тюнинг-бокса и т.д.
Так или иначе, во время езды указанная проблема способна доставить массу неудобств, так как водитель вынужден постоянно подгазовывать для того, чтобы двигатель не заглох в самый неподходящий момент. Далее мы рассмотрим, почему скачут обороты двигателя на холостом ходу, а также как определить причину неисправности для дальнейшего устранения.
Содержание статьи
- Неустойчивые обороты холостого хода: симптомы и причины
- Что в итоге
Неустойчивые обороты холостого хода: симптомы и причины
В норме обороты ХХ на разных моторах могут колебаться в диапазоне от 700 до 900 об/мин. Нужно учитывать, что сразу после запуска холодного ДВС блок управления повышает обороты холостого хода, заставляя двигатель работать в так называемом «режиме прогрева». Данный режим штатный, то есть не является неисправностью. После достижения определенной температуры и незначительного нагрева мотора «прогревочные» обороты падают, двигатель начинает работать в обычном режиме ХХ.
Если скачут обороты двигателя на холостом ходу, тогда данная неисправность выглядит подобно легкому нажатию и отпусканию педали газа, причем сам водитель не нажимает на акселератор. Другими словами, холостые обороты могут быть слишком высокими или нормальными, затем начинают падать до такой отметки, когда двигатель почти глохнет. После этого мотор снова «подхватывает», стрелка на тахометре опять поднимается и скачки в виде повышения и понижения оборотов повторяются.
Обычно неисправность проявляется несколько минут, чаще на холодном двигателе, после чего исчезает до следующего запуска. Также возможен вариант, когда поломка присутствует постоянно и независимо от степени прогрева двигателя, то есть обороты плавают постоянно после отпускания педали газа и перехода ДВС в режим работы на ХХ.
Причин для такого нестабильного холостого хода бывает много. Среди них можно выделить несколько основных. Прежде всего, необходимо учитывать тип установленного двигателя и его систему питания: карбюратор, инжектор, дизельный мотор.
Рекомендуем также почитать статью о том, что такое инжекторный двигатель. Из этой статьи вы узнаете об особенностях, устройстве и принципах работы инжекторного впрыска.
На моторах с карбюратором большинство проблем решается путем чистки и настройки указанного дозирующего устройства.
- Холостой ход двигателя на карбюраторе необходимо регулировать, так как настройки имеют свойство сбиваться во время активной эксплуатации ТС.
- Также следует обратить внимание на то, чтобы в карбюраторе не происходило значительного обеднения топливно-воздушной смеси.
- Отдельного внимания заслуживает электромагнитный клапан карбюратора. Характерным признаком его поломки является отказ двигателя работать на холостых оборотах без подсоса.
- Необходимо также исключить возможность подсоса воздуха в карбюратор, что также может сильно обеднять смесь. В результате мотор троит, обороты скачут, двигатель начинает глохнуть.
Во время манипуляций с карбюратором следует проверять степень загрязненности жиклеров, прочищать каналы холостого хода, оценить уровень топлива в поплавковой камере и т.д. Конечной целью является нормальная подача воздуха и топлива в карбюратор, в результате чего состав смеси будет оптимальным для режима ХХ. В процессе эксплуатации жиклеры карбюратора требуют периодической очистки, параллельно с этим нужно проверить состояние воздушного фильтра и заменить сильно загрязненный элемент.
Теперь несколько причин, по которым обороты скачут на инжекторном двигателе. Как известно, современные авто с таким двигателем предполагают оснащение электронным впрыском топлива под управлением ЭСУД. Такая система управления конструктивно имеет множество датчиков, благодаря которым определяется состав топливной смеси на разных режимах работы ДВС. Вполне очевидно, что выход из строя или ошибочные данные от какого-либо датчика могут приводить к плавающим оборотам на холостом ходу. Другими словами, электронный блок управления (ЭБУ) не получает достоверной информации или получает данные с перебоями, в результате чего обороты скачут на холостых. В списке возможных неисправностей следует выделить:
- Зажигание и неполадки в данной системе. Необходимо проверять высоковольтные провода, свечи зажигания и другие элементы.
- Впуск. Неисправности во впуске могут быть связаны с датчиком ДМРВ, загрязненным воздушным фильтром, подсосом воздуха.
- Регулятор холостого хода.
Выход из строя или сбои в работе данного устройства закономерно приводят к неустойчивым оборотам двигателя на ХХ.
- Система рециркуляции отработавших газов ЕГР. Проблемы с EGR вызывают нарушения в составе топливно-воздушной смеси, что также влияет на стабильность оборотов ДВС.
Если обороты скачут на холостом ходу, тогда проверки следует начинать с РХХ. Местом расположения регулятора обычно является область рядом с датчиком положения дроссельной заслонки ДПДЗ. Проверять указанное устройство можно посредством его замены на заведомо исправное или же при помощи мультиметра. Для проверки мультиметром следует узнать рабочее сопротивление, после чего измерить сопротивление регулятора тестером. Отклонения от нормы укажут на возможную поломку регулятора холостого хода.
В том случае, если диагностика регулятора показывает его работоспособность, тогда следует продолжить проверку. Следующим элементом является датчик массового расхода воздуха ДМРВ. Для проверки следует отключить разъем питания от ДМРВ, после чего нужно запустить силовой агрегат. В режиме холостого хода обороты могут подняться до отметки около 1200-1500 об/мин. Устойчивая работа ДВС с отключенным датчиком массового расхода воздуха и улучшенная динамика разгона при езде укажет на то, что обороты могут плавать по причине неполадок ДМРВ.
Что касается клапана EGR, данное решение позволяет вернуть обратно во впуск часть отработавших газов. Это сделано для улучшения экологических показателей ДВС. Другими словами, клапан открывает и затем перекрывает канал для подачи выхлопа обратно в двигатель. Выход из строя или «залипание» клапана приводит к тому, что отработавшие газы с избытком попадают во впуск, влияя на состав смеси, обороты ХХ и другие режимы работы мотора. Для нормального функционирования клапан ЕГР нужно периодически очищать, особенно его седло.
Дизельный двигатель конструктивно отличается от бензинового тем, что в его устройстве присутствует ТНВД. По этой причине плавающие обороты на холостом ходу могут возникать как в результате неполадок, свойственных бензиновым аналогам, так и в результате проблем с насосом высокого давления. Например, коррозия или механический износ подвижных элементов внутри насоса. Заедания и другие сбои приводят к тому, что холостые обороты на дизеле скачут.
Что в итоге
Как видно, в списке основных систем и механизмов, которые нужно проверять в случае плавания оборотов на ХХ, находятся:
- впускная система;
- система питания;
- система зажигания;
- механизм газораспределения;
- система рециркуляции отработавших газов;
Каждая из указанных систем требует подробной диагностики. Также необходимо учитывать, что сильно загрязненные инжекторные форсунки или обрыв в цепи их питания может являться причиной плавающих оборотов, потери мощности, троения двигателя, дымности выхлопа и т.д.
По этой причине инжектор необходимо своевременно чистить от загрязнений (каждые 30-40 тыс. пройденных км.) путем промывки или удаления отложений в ультразвуковой ванне. Также следует уделять внимание производительности топливного насоса и тому давлению, которое он создает в топливной рампе. Загрязнение сеточки бензонасоса является частой причиной неустойчивой работы двигателя, скачущих оборотов и других неисправностей.
Напоследок добавим, что в отдельных случаях троение двигателя и сбои в его работе на холостых и под нагрузкой сопровождается тем, что на приборной панели загорается «чек». Отметим, что фиксирование ошибки и запись неисправности в память ЭБУ может облегчить поиски неисправности. Для определения выхода из строя или сбоев в работе того или иного датчика будет достаточно подключить специальный сканер в диагностический разъем автомобиля для считывания кодов ошибок и последующей их расшифровки.
Карбюраторы поплавкового типа – Дозирование топлива поршневого двигателя
Карбюратор поплавкового типа состоит в основном из шести подсистем, которые регулируют количество выбрасываемого топлива в зависимости от потока воздуха, подаваемого в цилиндры двигателя. Эти системы работают вместе, чтобы обеспечить двигатель правильным потоком топлива во всех рабочих диапазонах двигателя.
Основные подсистемы поплавкового карбюратора показаны на рисунке 1.
Рисунок 1. Карбюратор по плавуческому типу |
Эти системы:
- Система поплавковой камеры
- Система Accapeing System
- System
- System
- System
- System
- System
- System
- System
- System
- System
- System
- System
- System
- . система
Механизм поплавковой камеры Система
Поплавковая камера расположена между подачей топлива и основной дозирующей системой карбюратора. Поплавковая камера или чаша служит резервуаром для топлива в карбюраторе. [Рисунок 2] Эта камера обеспечивает почти постоянный уровень топлива в главном нагнетательном сопле, который обычно находится примерно на 1/8 дюйма ниже отверстий в главном нагнетательном сопле. Рис. 2. Поплавковая камера со снятым поплавком сиденье. Седло иглы обычно изготавливается из бронзы. Игольчатый клапан изготовлен из закаленной стали или может иметь секцию из синтетического каучука, подходящую к седлу. При отсутствии топлива в поплавковой камере поплавок опускается к дну камеры и позволяет игольчатому клапану широко открываться. Когда топливо поступает из линии подачи, поплавок поднимается (плавает в топливе) и закрывает игольчатый клапан, когда топливо достигает заданного уровня. Когда двигатель работает, и топливо вытекает из поплавковой камеры, клапан занимает промежуточное положение, так что открытия клапана достаточно для подачи необходимого количества топлива и поддержания постоянного уровня. При правильном уровне топлива (поплавковая камера) скорость нагнетания точно регулируется скоростью воздуха через трубку Вентури карбюратора, где падение давления на нагнетательном сопле заставляет топливо поступать во всасываемый воздушный поток. Атмосферное давление над топливом в поплавковой камере вытесняет топливо из нагнетательного сопла. Вентиляционное отверстие или небольшое отверстие в верхней части поплавковой камеры позволяет воздуху входить или выходить из камеры по мере повышения или понижения уровня топлива. Главная дозирующая системаОсновная дозирующая система подает топливо в двигатель на всех скоростях выше холостого хода и состоит из:
Поскольку дроссельный клапан регулирует массовый расход воздуха через карбюратор Вентури, его следует рассматривать как основной узел в основной дозирующей системе, а также в других карбюраторных системах.
Вентури выполняет три функции:
|
