Горит АБС, машина не едет, когда включился и сработал датчик

Что делать, если горит АБС, машина не едет? Проблема может крыться в АКБ, генераторе вообще или ремне генератора в частности, плохой массе. Кроме того, возможно, что неисправность связан с ходовой или трансмиссионной частью. Попробуем сегодня разобраться с тем, почему горит АБС, а машина не едет, и как самостоятельно попробовать устранить неисправность

Для начала вспомним, для создана и как работает АБС. Само по себе её название «антиблокировочная система» говорит о том, что в необходимый момент она растормаживает колёса. Таким образом, ситуация, когда загорелась АБС и машина не едет, говорит о том, что ваш автомобиль сигнализирует «косвенной неисправности». Это значит, что причина как правило кроется не в неисправности самой системы.

Вначале заводим машину, прислушиваемся к звуку мотора, обращаем внимание на индикации, которые могут загореться одновременно со значком ABS. Дело в том, что блок управления системы очень чувствителен к перепаду напряжения в сети автомобиля.

Рассмотрим несколько вариантов:

• При запуске вместе со знаком АБС горит также и «иконка» аккумулятора, а машина отказывается ехать.

1. Если она не тухнет и продолжает гореть по прошествии времени, напряжение в сети ниже требуемого значения. Откроем капот, осмотрим клеммы подводящих проводов АКБ. Для профилактики открутим их (как правило подходит ключ на «10»). Обработаем клеммы специальным спреем.

2. Идеально, если имеется нагрузочная вилка. В этом случае мы сможем увидеть наглядную картину зарядки. Таким образом будет понятно в каком состоянии АКБ: нормальный, требует подзарядки или необходима его замена.

3. Запустим двигатель, снова смотрим индикацию. Если ошибка также горит при исправном аккумуляторе, то возможно дело в генераторе, который не заряжает АКБ полностью, а это в свою очередь влияет на работу электронных блоков автомобиля и могут начать «проседать». Чтобы проверить генератор, нам потребуется мультиметр. Вертушок  прибора переводим на значение «20»  сектора » постоянное напряжение».

Чёрный провод мультиметра подключим к минусовой клемме АКБ, красный — к плюсовой. Запустим двигатель, дождёмся стабильных по работе оборотов холостого хода и начнём измерения. В допуске считаются значения 13,5-14,5 В. Если нет, то требуется ремонт генератора или его замена. Поэтому автомобиль и не едет, и горит неисправность.

4. Знак горит иногда из-за натяжения (в худшем случае обрыв) ремня генератора (в зависимости от конструкции двигателя идет только на генератор или сразу на несколько агрегатов). Открываем капот и пробуем его натяжку, оценивая прогиб под небольшим усилием пальцев руки. Если натяжка слаба, то надо его подтянуть (у каждой модели это как правило индивидуально, поэтому предварительно надо ознакомиться с соответствующим разделом в инструкции по ремонту).

• Ещё одной из причин, когда загорелся датчик АБС, машина не едет, её трясёт при езде может стать плохая «масса» автомобиля. В этом случае (как правило в подкапотном пространстве) необходимо найти провода, которые прикручены к кузову гайками. Если «масса» плохо прикручена, то возможны в перебои в электрической цепи автомобиля. Откручиваем гайки, очищаем плоскости примыкания гаек, шайб, место кузова от грязи и ржавчины и прикручиваем их на место. Проверяем горит или нет лампочка.

В принципе, основные причины по электрике мы разобрали. Теперь разберём другую сторону сторону вопроса. Дело в том, что причина почему включилась АБС и машина не едет может скрыта в механической (ходовой или трансмиссионной) части автомобиля. Ведь блок управления АБС выстраивает логику управления тормозной системы исходя из показаний, которые передаются от колёсных датчиков. Иначе говоря, если от одного или нескольких датчиков АБС будут поступать данные, сильно отличающихся от других датчиков, блок это воспримет как неисправность в данной ветке. В этом случае на щитке приборов будет гореть ошибка по ABS, хотя по факту в системе и её элементах всё в порядке.

Рассмотрим основные неисправности в ходовой части автомобиля, которые приводят к тому, что сработал АБС и машина не едет, лампочка горит:

• Принцип действия колесных датчиков заключается в том, чтобы считывать скорость вращения колёс (или сопряжённых с ними элементами). Как правило, на приводном валу колеса нарезана или установлена «гребёнка»-зубчатый сектор. По частоте углового перемещения этих зубьев антиблокировочная система понимает величину скорости движения автомобиля. Домкратим машину, снимаем колесо, подлезаем с удобной стороны к датчику АБС и внимательно осматриваем привод на предмет механических повреждений. При визуально заметном повреждении практически всегда помогает только замена привода. Если их нет, то нелишним будет очистить «зубчатую гребёнку» от ржавчины и грязи, тем самым осуществив профилактику.

• Люфт подшипника ступицы-дело в том, что на машинах, на которых установлена антиблокировочная система, в подшипниках ступиц предусмотрено магнитное кольцо, с которого датчик АБС получает информацию о вращении колеса. Если в подшипнике появляется люфт, то зазор между датчиком и кольцом будет постоянно меняться. В этом случае датчик будет периодически «терять» намагниченные метки кольца и блок управления выдаст ошибку на щиток приборов. А если люфт подшипника доведён до критического значения, то может произойти заклинивание колеса и машина перестанет ехать. В любом случае, проблема решается путём замены подшипника. При этом к подбору запчасти надо подходить внимательно, иначе при неправильном подборе ошибка не уйдёт. Так как для замены подшипника требуется пресс, то в большинстве случаев её можно осуществить только на СТО.

• Заклинил тормозной суппорт-визуально заметно, что подклинившее колесо вращается не так, как другие, тяга у машины не такая, как раньше (или вовсе перестаёт ехать). Датчик АБС перестаёт видеть вращение колеса и блок управления выдаёт код об ошибке.

Неисправности тормозного суппорта, которые могут привести к заклиниванию колеса:

1. заклинивший тормозной колёсный цилиндр-проблема решается его заменой.
2. направляющие болты суппортов-можно попробовать их «расходить» путём чистки и смазки, либо сразу произвести замену.

В остальных случаях как правило помогает только замена суппорта.

После этого и ошибка гаснет и автомобиль едет.

Надеемся, что материал показался вам интересным и познавательным. Ждём отзывов в комментариях.

почему это случилось и что теперь делать

• Что делать, если загорелась лампочка ABS?
• Причины загорания лампочки ABS
• Как самостоятельно проверить неисправности загорания лампочки ABS?
• Исправление загорания лампочки ABS

Некоторые автомобилисты нервно вздрагивают при загорании лампочки АБС. Они считают, что в таком случае что-то плохое произошло с тормозной системой в целом. Начинается перелопачивание всего интернета в поисках объяснений сложившейся неприятной ситуации. Почему же загорелась лампочка АБС и что стоит предпринимать в данном случае? Но паника неуместна в таком случае и вряд ли обоснована. Тормозная система автомобиля должна быть в исправном состоянии, окажется нерабочей только антиблокировочная система, что вовсе не так критично. Конечно она выручает в некоторых критичных ситуациях, но это всё поправимо и мы расскажем об этом более детально в нашей статье.

Причины загорания лампочки ABS

Перечислим основные причины, предполагающие постоянно горящую лампочку АБС на приборной панели:

— пропал контакт в подключаемом разъёме;

— утратилась связь с одним из датчиков, возможно, из-за обрыва провода;

— вышел из строя датчик антиблокировочной системы, следует его проверить с последующей заменой;

— венец на ступице пришёл в непригодность;

— неисправный блок управления ABS.

После того как осмотр вами проведён, а причина, на первый взгляд, устранена, проверьте работу антиблокировочной системы. Это сделать очень просто, достаточно разогнать автомобиль до 40 км/ч и резко затормозить. Педаль тормоза завибрирует, а мигающая лампочка потухнет.

Как самостоятельно проверить неисправности загорания лампочки ABS?

Отметим тот факт, что антиблокировочная система нормально функционирует только в том случае, если лампочка ABS загорается при включении зажигания и тухнет через секунды. Первым делом, если лампочка АБС продолжает гореть, проверьте предохранитель антиблокировочной системы и осмотрите колёсные датчики. Часто случается так, что разъём датчика на ступице окисляется или перетираются провода, а если значок так и горит после замены ступицы или колодок, то первая логическая мысль, приходящая в голову, – не подключен разъём датчика. Если датчик залеплен грязью, то это тоже может способствовать загоранию лампочки.

Достаточно часто появление оранжевого индикатора ABS после хорошей пробуксовки может навести панику на автомобилистов. Но вовсе не стоит переживать в таком случае. Несколько раз резко затормозите, и всё вернётся на круги своя. Это вполне нормальная реакция блока управления на такое положение вещей. Если же лампочка АБС вспыхивает периодически, тогда стоит внимательно осмотреть все контакты, и, скорее всего, вы найдёте причину такого поведения индикатора и легко её устраните.

Исправление загорания лампочки ABS

Как уже было сказано ранее, не стоит предаваться панике. Давайте разберёмся, что можно сделать, чтобы устранить проблему, при этом, не обращаясь в автосервис.

1. Откройте капот и отключите аккумуляторную батарею.

2. Электронный блок управления АБС найти несложно, он расположен под капотом, зачастую в одном корпусе с гидромодулятором – элементом, распределяющим тормозные усилия.

Вы узнаете его по множественным тормозным трубкам, которые подведены к блоку, а также пучку проводов с разъёмом.

АБС в авто

ABS в автомобиле предотвращает блокировку колес при торможении авто. Весь смысл раскрыт даже в названии – антиблокировочная система. То есть если в движении какое-то колесо заблокируется, она ослабит хватку, и оно начнем немного крутиться по мере движения. Даже держа педаль тормоза, водитель заметит, как колеса то вращаются, то блокируются в течение секунды, что влияет на безопасный процесс торможения и полную остановку автомобиля.

Антиблокировочная система позволит сохранить управление над авто во время резкого торможения. При ее отсутствии колеса авто просто заблокируются в период экстренного торможения, из-за чего водитель потеряет управление, несмотря на попытки развернуть авто и остановить его.

Почему загорелся знак АБС (ABS)

Первым признаком неисправности антиблокировочной системы в автомобиле является загоревшийся знак 3-х букв на приборной панели. Как и вся важная электроника машин, которая входят в электронную систему управления, антиблокировочная система самостоятельно проводит диагностику после каждого включения зажигания. Если в период этой диагностики будет выявлены неполадки, то на панели приборов загорается лампочка и не гаснет. Загорание знака АБС на пару секунд после включения зажигания не должно смущать водителя: это свидетельствует о том, что началась самодиагностика.

Причины неисправности АБС в автомобиле:

• Загрязненные передние или задние датчики АБС. По этой причине они не смогут передать точную информацию, из-за чего будут сделаны ошибочные выводы о работоспособности датчиков;
• Поломка датчика вращения колеса;
• Проблемы с венцом на ступице;
• Потеря связи между датчиками и блоком, из-за чего информация не передается правильно;
• Поломка модуля.

Не стоит путать проблемы с ABS с проблемами тормозной системы автомобиля в целом. О проблемах с тормозной системой на панели приборов автомобиля свидетельствует красный восклицательный знак.

На приборке загорается значок абс. Горит датчик абс, что делать. Причины загоревшейся лампочки ABS

Продолжать движение на автомобиле с горящим значком ABS можно, но нужно понимать, что нормально работать антиблокировочная система не будет.

Зимой в гололед выход из строя ABS может привести к тормоэению «юзом», блокировке колес и заносу вашего «Рено». Поэтому важно найти и исправить причину, по которой загорелась лампа.

Как работает система ABS в норме

Напомним, что ABS – Anti-lock Braking System – в автомобиле предотвращает блокировку колес и состоит из системы датчиков, которые контролируют скорость машины и вращения ее колес, а также гидравлического блока и блока управления.

Блок управления обрабатывает сигнал с датчика, гидравлический блок распределяет давление на тормозные колодки.

Основная задача антиблокировочной системы – так изменять давление в магистрали тормозной системы, чтобы на основании данных о скорости вращения колес автомобиль мог экстренно затормозить, и при этом сохранить управляемость.

Современные системы ABS надежны и часто работают в паре с системой EBD, которая распределяет тормозные усилия. Самый уязвимый момент в антиблокировочной системе – колесный датчик, ведь он постоянно подвергается загрязнениям и ударам, например, при ремонте ступиц колес.

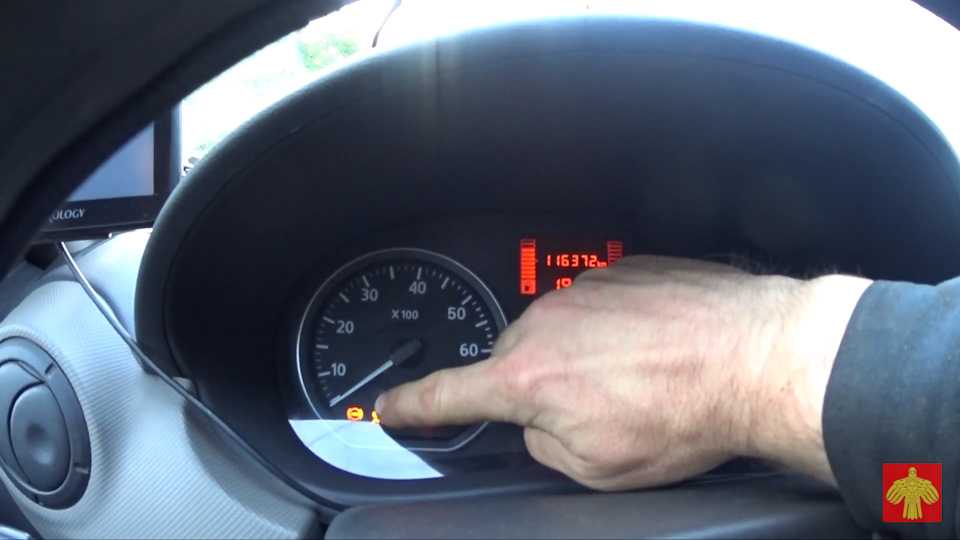

О том, что система ABS работает в вашем «Рено» вы поймете, когда при интенсивном торможении на скользком покрытии педаль тормоза начнет вибрировать (отдавать в ногу, дерганиями и рывками), и раздастся характерный треск.

Почему появляется ошибка ABS

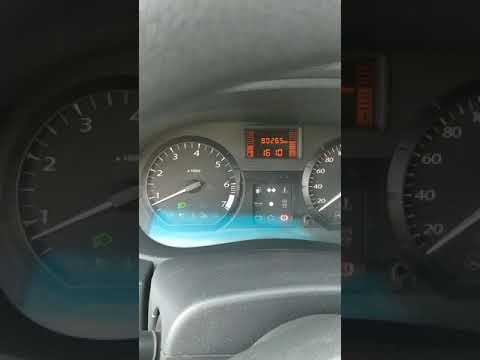

В норме лампочка АБС загорается сразу после запуска двигателя и тухнет через пару секунд, когда борткомпьютер проверяет (и одобряет) работу самой системы.

Если же лампочка загорается, пока «Рено» в движении, или не гаснет вскоре после пуска мотора, причина может быть в том, что:

• перегорел предохранитель системы ABS
• колесный датчик ABS вышел из строя – из-за механического повреждения или изменения зазора между датчиком и зубчатым ротором
• контакт с датчиками системы утерян – оборвалась проводка, окислились клеммы
• напряжение в бортовой сети упало ниже 10,5 В (сел аккумулятор, не работает генератор и т.п.)
• вышел из строя электродвигатель гидронасоса
• вышли из строя гидроклапана или блок управления ABS (редкая поломка).

Также лампа ABS может загореться после неграмотного ремонта вашего «Рено» из-за неумелых действий мастера, который повредил датчик или проводку.

Что делать, если загорелась лампочка ABS

С целью профилактики проблем в системе ABS нужно постоянно следить за исправностью аккумулятора, генератора и реле-регулятора. ЭБУ антиблокировочной системы сильно реагирует на перепады напряжения.

Нормальное рабочее напряжение составляет 12-14,2 В.

Если на вашем «Рено» загорелась контрольная лампа ABS, поиск причин неисправности стоит начать с предохранителей .

Затем нужно осмотреть на предмет целостности колесные датчики, проверить проводку. Часто причиной неисправности является окислившийся разъем датчика или перетершийся провод.

• Если значок ABS загорелся на приборной панели «Рено» после недавней замены тормозных колодок или ступиц , возможно, мастер забыл подключить разъем датчика АБС. Или он нуждается в очистке от грязи.
• Если значок загорается после длительной пробуксовки , достаточно несколько раз интенсивно затормозить – и значок погаснет. В данном случае, это нормальная реакция антиблокировочной системы на буксование «Рено».
• Если лампа ABS то гаснет, то вновь вспыхивает – причину нужно искать в контактах датчиков.

Можно проверить утечку тока из бортовой сети, вооружившись мультиметром.

После того, как вы обнаружите и устраните проблему, не поленитесь проверить работу системы ABS простым тестом: разгонитесь до 40 км/ч и резко выжмите педаль тормоза. Педаль вибрирует и «хрустит»? Значит, все работает как нужно.

Если значок не гаснет и после устранения проблемы, обратитесь к специалистам по компьютерной диагностике, чтобы определить код ошибки на вашем «Рено» – и устранить ее (или сбросить).

• Почему плавают обороты на “Рено”, мы писали

– первая и распространенная система активной безопасности автомобиля. В Европе и вовсе законодательно установлена обязательная комплектация ABS выпускаемых моделей, поэтому неудивительно, что даже машины, относящиеся к бюджетной категории, оснащаются ею. Вот только в таких авто она чуть ли не единственная, в версиях средней и премиальной категорий количество таких систем объемное, и многие из дополнительных систем построены на АВС.

Антиблокировочная система исключает полное блокирование колес при торможении, что повышает эффективность тормозов и сохраняет управляемость машины путем предотвращения ухода в занос. АБС полезна, но в то же время – это еще одна составляющая авто, которая включает в себя ряд конструктивных элементов и узлов. А чем сложнее машина и больше в ней дополнительных деталей – тем она менее надежна.

Особенности системы

Состоит АБС из двух частей – электронной и механической. «Cлабое» звено в ней — электроника. Она чувствительна, поэтому даже малейшие негативные воздействия приводят к перебоям в работе.

В авто, который оснащен АБС, имеется механизм оповещения, сигнализирующий о прекращении работы. И делает это он путем сигнальной лампы на приборной панели.

При включении зажигания эта лампа загорается, поскольку происходит самодиагностика. Система проверяет свою работоспособность, и если нарушений не замечено, лампа гаснет, указывая на то, что АБС – в рабочем состоянии.

Но водители сталкиваются с тем, что сигнальная лампа АБС загорается во время движения, причем происходить это может только при определенных условиях. У одних сигнал может вообще не гаснуть, у других лампа загорается только при достижении определенной скорости. Загоревшаяся сигнальная лампа вводит в замешательство владельцев, и причина этому проста – ABS работает с тормозами и неисправность системы они воспринимают, как появление проблем с тормозной системой, что ошибочно.

АБС – дополнение к тормозной системе авто, которое повышает ее эффективность. Поэтому даже при неисправности ABS автомобиль сохраняет возможность тормозить, но к работе тормозов нужно привыкнуть.

Антиблокировочная система построена так, что при обнаружении неисправности, она сразу же полностью отключается, чтобы не оказывать никакого влияния на работу тормозов.

Автолюбители возникшую проблему АБС решают: извлекают предохранитель, отвечающий за работу системы, и откладывают устранение неисправности до подходящего случая. Но так сделать не получится, если на машине установлен ряд систем безопасности и часть из них построена на АБС. В таком случае продолжить движение не удастся, поскольку электроника из-за неисправности заблокирует работу ряда узлов и систем. Лучше не откладывать устранение причины неисправности антиблокировочной системы.

Почему загорелась лампа АВС?

Видео: На панели приборов горит лампочка ABS Не гаснут сигналы торможения

Как уже отмечено, поломки возникают в электронной составляющей, которая включает в себя датчики, установленные на ступицах колес и блок управления. Механическая же составляющая проблем не доставляет.

«Виновники» загорания сигнальной лампы ABS:

• предохранитель;
• датчики определения скорости вращения колес;
• задающие элементы датчиков;
• проводка;
• блок управления.

Из-за чего сбоит АБС можно путем проверки перечисленных составляющих выявить не сложно, если авто оснащено бортовым компьютером с дисплеем, на который выводятся коды ошибок. Это позволит существенно сузить круг поисков, поскольку по коду можно узнать, какой датчик барахлит.

В авто без дисплея бортового компьютера для определения неисправности и подключать его к диагностическому разъему, чтобы определить, что стало причиной сбоя.

Отметим, что определения кода ошибки позволит облегчить поиск, поскольку точной информации диагностика не даст, она укажет, где искать неисправность. Поэтому можно обойтись даже и без сканирования.

Ищем причину

Начинать поиск неисправности следует с предохранителя. Если этот элемент перегорит, АБС не работает. Отметим, что не всегда следует и лезть в блок предохранителей, поскольку поведение самой системы может дать «подсказку» относительно исправности предохранителя. К примеру, если лампа ABS на панели приборов загорается только при определенных условиях, но после отключения питания на замке зажигания и повторном запуске двигателя проблема исчезает, то неисправность явно не в предохранителе. Его следует проверять только если сигнальная лампа горит постоянно.

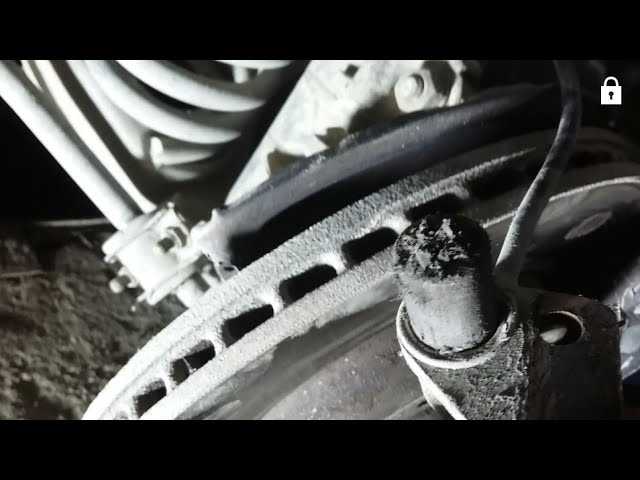

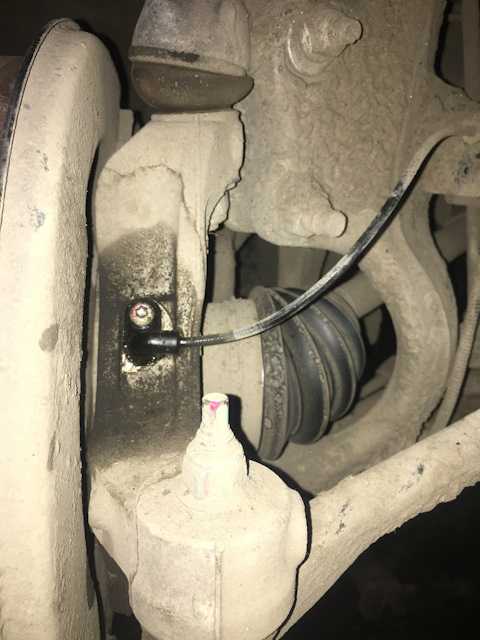

Датчики располагаются в месте, которое хорошо защищенным не назовешь. Поэтому налипание на него грязи запросто вызовет нарушение в работе, из-за чего система отключиться.

Датчики могут попросту сломаться в процессе проведения ремонта и обслуживания ходовой части. Неаккуратное проведение работ, применение ударных инструментов при разборке нередко становиться причиной внутренних повреждений датчиков. Поскольку они не ремонтируемы, то для восстановления работоспособности ABS поврежденный элемент придется заменить.

Аварийно отключаться система может и из-за задающих элементов датчиков. Они установлены на ступице, и в процессе эксплуатации тоже могут покрыться грязью, что нарушит функционирование датчиков. Неаккуратное проведение обслуживания ходовой части также может привести к повреждениям и разрушению задающих элементов, что скажется на работоспособности ABS.

Чаще проблема возникает из-за проводки. Окисление контактов, перетирание или перебивание проводов, идущих от датчиков – это приводит к нарушению работы системы и срабатыванию сигнальной лампы. Иногда в процессе обслуживания ходовой части проводку отсоединяют от датчиков, а затем забывают ее подключить обратно. Поэтому при поиске причины осмотрите провода на наличие повреждений, их клеммы, и только потом уже обращайте внимание на датчики.

Неисправности из-за всех вышеперечисленных элементов системы считаются легкими, поскольку устранить их несложно и обходится это недорого. Хуже, если проблема происходит из-за блока управления. В таком случае нужна либо перепрошивка этого элемента, либо замена.

Антиблокировочная система сбоит из-за повреждений составных элементов и узлов, возле которых датчики стоят. АБС отключается, если сильно изношен ступичный подшипник. Из-за этого ступица сильно люфтит, что приводит к нарушению работы датчиков АБС, а это причина аварийного отключения.

Видео: Горит лампа ABS! Как считать ошибку?Самодиагностика Mitsubishi

Ничто не предвещало беды и вдруг… Смотрите на панель приборов, а там ярче солнца горит abs. Конечно же это сигнализирует о наличии неисправности в антиблокировочной системе тормозов.

Многие сразу начинают паниковать и даже боятся садиться за руль. Встречалось несколько случаев, когда машину в сервис привозили на буксире только из-за этой лампочки. Не стоит так расстраиваться, основная тормозная система должна остаться в полном порядке. Проверьте наличие и уровень тормозной жидкости и можете аккуратно двигаться дальше.

Для чего нужна система абс.

Если коротко то абс регулирует тормозные усилия на каждом колесе таким образом, чтобы колеса автомобиля не блокировались при торможении, но автомобиль при этом эффективно останавливался. Таким образом при достаточно резком торможении вы не потеряете управляемости автомобилем.

Если системы нет или она вышла из строя, то при резком торможении одно или несколько колес могут заблокироваться и перестать вращаться (идут «юзом»). Что может привести к заносу, особенно если вам придется резко тормозить при повороте.

В любом случае, если горит лампа неисправности ABS, значит система не работает! Проверить можно легко: разгонитесь до 40 км\час и резко нажмите педаль тормоза в пол. Если вибрации педали нет — абс не работает.

При наличии антиблокировочной системы вы можете резко нажать на педаль тормоза и попытаться объехать препятствие. Без ABS, если вы резко нажмете на тормоз и попытаетесь объехать препятствие, вас может просто занести и вы ударитесь бочиной автомобиля об это препятствие. Это коротко…

Что можно сделать самостоятельно

Как я уже сказал: не надо паниковать. Разберем по пунктам что можно сделать самостоятельно.

Но в большинстве случаев после устранения неисправности следует немного проехаться на автомобиле и пру раз затормозить. Лампочка абс гаснет.

Все что здесь написано касается самостоятельных поисков. В хорошем сервисе к вашему авто подключат сканер, который конкретно скажет что сломалось.

Большинство современных и не очень автомобилей (будь то Опель Астра или Субару Легаси) имеют внутри огромное количество электроники, созданной для максимального комфорта при вождении, дополнительного контроля движения, избегания опасных ситуаций. О наличии проблем сообщают сигнализаторы, вроде ESP (он же «антизанос»), индукционный датчик скорости (треугольник), антибукс, индикатор ручника (восклицательный знак), датчик ESC (системы курсовой устойчивости), лампочка антиблокировочной тормозной системы (ABS, АБС). Порой индикация срабатывает сама по себе, без видимой на то причины. Мигание «гирлянды» около спидометра вызывает удивление и опасения, как у опытных автомобилистов, так и у новичков, едва получивших права и собственное авто. В данной статье мы рассмотрим одну из самых распространенных ситуаций – когда горит датчик АБС.

Причины появления ошибки АБС

Отчего горит лампа АБС? Срабатывание данного индикатора происходит по нескольким причинам:

• некорректная работа датчиков в колесах авто;
• неполадки с блоком управления антиблокировочной тормозной системы;
• неисправность кабелей, ответственных за передачу сигнала;
• венец на ступице (передней или задней), с которого АБС считывает информацию, испортился.

Включаться сигнал может как при движении, так и до начала езды, когда двигатель начал заводиться. Проблемы свойственны тем, кто любит ездить по бездорожью – датчики пачкаются пылью, грязью, влагой, сильная тряска обрывает провода. Блок управления примет подобные нарушения, знак загорится на приборной панели моментально.

Порой неправильные действия владельца авто приводят к поломке. Часто некорректная замена деталей (ступичный подшипник, ШРУС, колодки и так далее) приводит к тому, что система начинает мигать. С ним одновременно на щитке могут искрить индикаторы ручного тормоза, АСРа, антизанос и другие «анти». В этом случае необходимо проверить, правильно ли была произведена замена и не возникли ли неполадки при обратной установке деталей.

Что делать, если загорелась лампочка ABS?

Антиблокировочная тормозная система создана, чтобы устранять возможные проблемы во время езды, не допускать ошибок со стороны водителя при работе с педалью. При резком торможении АБС не позволит полностью заблокировать колеса, исключая занос, например на скользких участках дороги – машина мягко снизит скорость. Увидели, что на торпеде горит АБС – уменьшите давление на педаль тормоза. Дальше автомобиль все сделает за Вас.

Важно! Наличие подобной системы в авто – не повод газовать на гололеде и быстро кататься на мокрой дороге. Помните, что индикаторы, кнопки и сигналы не работают, если водитель за рулем ведет себя неправильно.

Сбой в АБС грозит тем, что в нужный момент система не сработает должным образом. В лучшем случае, авто стукнется о препятствие, в худшем – исход будет летальным.

Варианты самостоятельной диагностики системы, если на панели приборов горит ABS

О наличии ошибок функционирования того или иного узла сообщает бортовой компьютер. На дисплее будет отображен код, соответствующий определенной неполадке.

Важно! Набор кодов ошибок, их обозначение разнятся. Все зависит от производителя. Уточнять расшифровки необходимо в инструкции пользователя, или в интернете.

Диагностику можно осуществить своими силами. Можно сделать что-то из нижеприведенного списка.

1. Самостоятельный контрольный тест. На сухом участке нормальной дороги разгоняемся до 100 км/час. Выключаем магнитолу, закрываем все окна, внимательно слушаем. Услышали треск (спереди, сзади, с правой или левой стороны)? Возможен люфт подшипника ступицы.
2. Посещение автомойки. В процессе уборки укажите, чтобы особое внимание уделили дискам и ступицам. Тщательная очистка позволит устранить самопроизвольное загорание чека АБС.
3. Проверка предохранителей. Если сгорел тот, что отвечает за антиблокировочную систему, провести замену.
4. Ставим авто на домкрат, внимательно изучаем область датчика, проверяем целостность кабелей. Заметили коррозию или грязь? Аккуратно чистим. После этого включение АБС должно исчезнуть.

Самый надежный способ (и самый дорогостоящий) – отправить авто на диагностику в сервисный центр. Благодаря особому оборудованию специалисты могут находить неисправность быстро и точно. Как вариант, можно позаботиться о приобретении такого оборудования, но его цена может для некоторых оказаться совершенно неподъемной.

Исправление загорания лампочки ABS

При правильной своевременной диагностике, избавиться от проблем или отрегулировать работу системы довольно легко. В процессе эксплуатации водитель способен сам повлиять на работу блока – через насос модуля АБС или клапаны. К тому же, многое зависит от причин неполадок. Иногда датчики и провода АБС исправны и находятся в положенном месте, а барахлит сам модуль. В этом случае выход один – поменять модуль, поскольку ремонт его производителем не задумывался.

Если проблема кроется в неисправности бортового компьютера, необходимо сбросить настройки. Но, естественно, только после полной проверки датчиков, кабелей и модуля.

Как должен работать индикатор состояния АБС

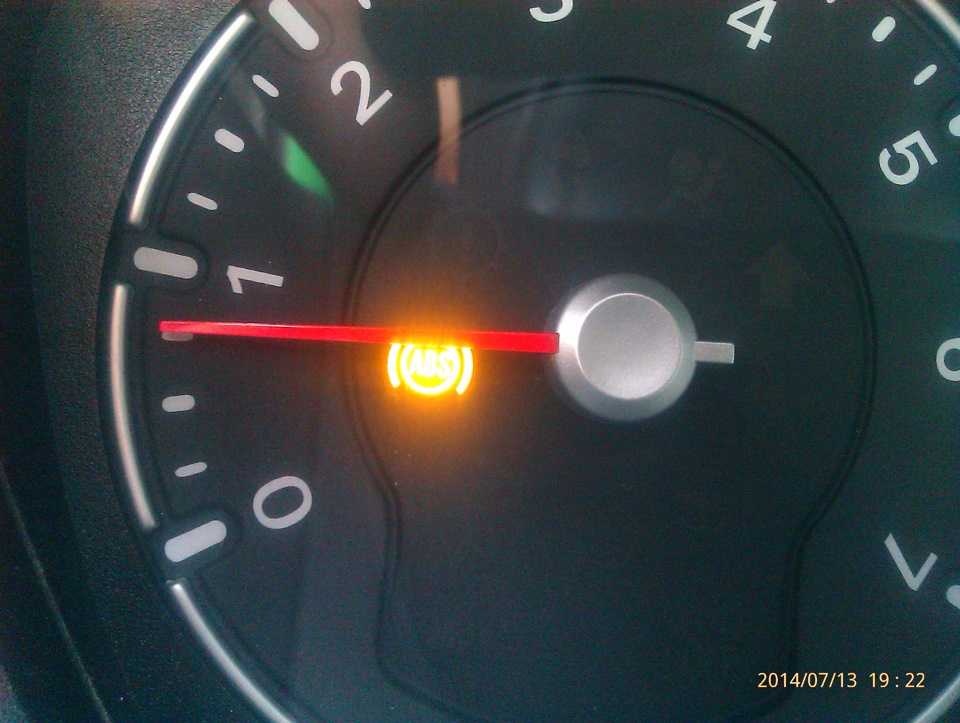

В идеале, когда система исправна, а проблемы отсутствуют, горит значок АБС при зажигании. Машина просто проверяет электронику, сообщая об этом на табло – кнопки с индикаторами начинают моргать или светиться. Убедившись, что сигнал проходит нормально, значок начинает гаснуть через пару секунд после запуска. Иногда АБС продолжает гореть, порой включение иконки происходит в момент движения. Это свидетельствует о неисправности тормозной системы. Необходимо провести проверку и, если понадобиться, ремонт.

Причины самопроизвольного включения индикатора неисправности ABS

При правильном выполнении функций, лампочка АБС горит, сообщая о разблокировке колес. Электронные внутренности поняли, что необходимо запустить ABS. Присутствие других индикаторов (например, ЕСП) позволят автомобилю справиться с мокрой дорогой или гололедом самостоятельно.

Обычно сигнал срабатывает из-за неполадок. Вот когда горит ошибка АБС:

• датчики засорены пылью, влагой, грязью;
• заржавел датчик;
• неполадки с ЭБУ: прибор зажигает индикаторы самопроизвольно, без причины;
• шалит ходовая, смещая датчик АБС;
• сгорел предохранитель.

Знак АБС горит в любых авто, не зависимо от их класса, назначения или того, в какую часть установлен привод – переднюю, заднюю или обе. Как пример – линейка авто Volkswagen конца 90-х: в ней чек АБС срабатывал, даже если неисправность не касалась тормозной системы.

Последствия неисправной АБС

АБС, как и любой другой элемент автомобиля, способен изнашиваться, теряя со временем надежность. Суть системы – в обеспечении правильного торможения. Каждое колесо имеет «личный» датчик, что позволяет постепенно регулировать торможение и снижать скорость без блокировки всех колес разом. Система, работающая неправильно, не сможет этого сделать.

Отключать АБС можно, но делать этого все же не стоит. Если АБС некорректно выполняет функции, возможны повреждения подвески. Лампа АБС, срабатывающая в несвойственной ситуации, грозит тем, что водитель просто потеряет контроль над управлением.

Что делать в различных ситуациях, если горит лампочка АБС на панели приборов

Когда постоянно горит чек АБС, убедитесь в отсутствии неполадок отдельных элементов (методы диагностики предоставлены выше). Если после ремонта лампочка не собирается тухнуть, возможно, необходимо перепрошить ЭБУ или обратить внимание на другие узлы авто – порой система срабатывает, если отказывается работать что-то другое.

Отказаться от системы, выключив ее – не лучший вариант, особенно для современных авто. В большинстве моделей АБС соединен с ходовой частью, его отключение негативно повлияет на функционирование всего автомобиля.

Код ошибки указывает на отказ (обрыв в цепи или короткое замыкание) датчика скорости определенного колеса (например, заднего правого)

Как упоминалось выше, на каждом колесе АБС имеет определенный датчик. При появлении кода об ошибке, связанной с отказом датчика на определенном колесе, не спешите заменять датчик. Возможно, случился обрыв – убедитесь в целости кабелей сети, возможно провод отошел от разъема или вовсе порвался.

Код ошибки указывает на отсутствие сигнала определенного датчика вращения колеса

Ситуация похожа на предыдущую, но теперь проблема именно с датчиком. Менять датчик стоит только при сильном износе. Проблема порой вызвана неправильным положением датчика. Рассмотрите место его установки, внесите коррективы, заводите мотор и трогайтесь. Если проблема не устранена, иконка загорится снова.

Отказ электроклапанов регулятора давления

Данная неисправность влияет на работу системы в целом. Иконка будет непрерывно гореть, а АБС не будет правильно выполнять свои функции. Необходима замена на рабочую или абсолютно новую систему.

Неисправность по цепям питания

Этот случай может быть совершенно не связан с неисправностью АБС (по крайней мере, диагностика на них не указывает). Необходимо проверить предохранители. Обычно замена того, который отвечает за антиблокировочную систему, решает неполадку.

Отсутствие связи по CAN-шине

Серьезная проблема, поскольку влияет на работу электроники в целом. CAN-шина – это один толстый провод, связующий все узлы и цепи. Возникшие обрывы, отход от разъема, требуют обращения в сервисный центр. Постоянное отсутствие сигналов АБС и других датчиков подскажет о подобной поломке.

После замены подшипника

Форумы автомобилистов содержат темы с общим заголовком: «Горит АБС после замены (вставьте деталь)». Неоднократно проблема возникает после замены подшипников ступицы. Все зависит от марки и модели машины. Проблему связывают с неправильной установкой или повреждениями в процессе. Также довольно часто повреждают кабели или сам датчик системы. Требуется повторное «вскрытие» и устранение возникших проблем.

После замены ступицы

После замены ступицы антиблокировочная система сходит с ума. Как и в предыдущей ситуации, возможно повреждение проводов, датчика. Если элементы системы целые, необходимо проверить зазор между датчиком и гребенкой новой установленной ступицы – он не должен превышать 1 мм.

После замены колодок

Еще один возможный вариант. Установка новых колодок также может сопровождаться нарушением работы системы из-за большого зазора, обрыва кабелей, повреждения датчика. Возможно засорение датчика смазкой – проблема устраняется чисткой.

Многие владельцы Шевроле Лачетти сталкивались с тем, что на приборной панели загоралась контрольная лампа датчиков АБС и при этом длительное время она не гасла. Какие же все-таки причины этого явления, и как определить и устранить неисправность.

Значок АБС.

Контрольная лампа ABS загорается при возникновении неисправностей в системе тормозов или электрической части АБС.

Но, стоит выделить самые распространенные причины появления данного явления:

• Датчики АБС.
• Проводка.
• Блок АБС.
• Тормозные колодки.
• Уровень жидкости и завоздушенность.
• Мозги.

Методы устранения

Панель приборов заведённого автомобиля без ошибок.

После того, как основные причины возгорания контрольной лампы АБС на Шевроле Лачетти определены, автолюбители пытаются собственными силами решить эту задачу. В данной части статьи рассмотрим возможные методы устранения появившейся проблемы без обращения в автосервис, где ремонт обойдется достаточно дорого .

На приборной панели загорелась контрольная лампа АБС.

Датчики АБС

Возгорание лампы АБС на контрольно-приборной панели указывает в первую очередь, что один или несколько датчиков не дают сигнал . Таким образом, существует два варианта – почему отказали измерители.

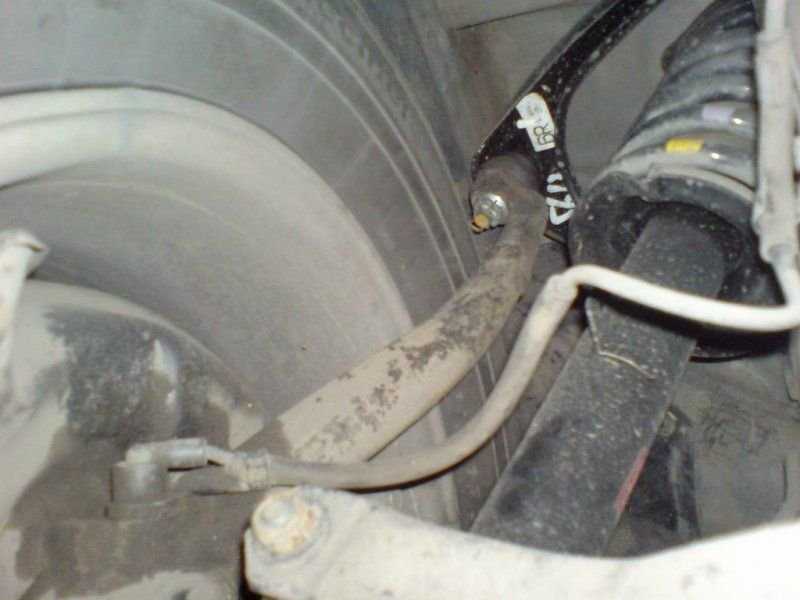

Датчик АБС на колеса.

Первый – выход со строя непосредственно самого датчика АБС . Поэтому, стоит добраться до колодки проводов, которая соединяет цепь датчика с основной сетью. Затем отсоединить провода и проверить работоспособность измерителя при помощи мультиметра. Такую операцию необходимо совершить со всем датчиками ABS, которые установлены на автомобиле.

Подготовка к демонтажу датчика АБС и его осмотр.

Второй – окисление соединителей в колодке проводов . Это может случиться после езды по снегу или во время дождя. Чтобы устранить проблему, необходимо рассоединить колодку и прочистить контактную группу. Затем, рекомендуется защитить соединение при помощи специальных средств, типа медной пасты.

Проводка

Появление лампы АБС сигнализирует неисправность в системе, и второе место, где рекомендуется искать неисправность является проводка ABS.

Так, обрыв провода, или его повреждением может привести к возникновению такого эффекта. Чтобы устранить неисправность придется прозвонить всю проводку тестером и заменить поврежденный элемент.

Как показывает практика, большинство автолюбителей производят зачистку поврежденного участка, скрепление проводов и их изоляцию . Рекомендуется проводить не просто скручивание проводки, а их пайку, во избежание коррозионных повреждений, перепадов напряжения и последующих разрывов. Изоляцию лучше проводить не изолентой, а термотрубкой. Это позволит уберечь от попадания влаги в ремонтный участок, а соответственно и предотвратит коррозию.

Блок АБС

В процессе эксплуатации, особенно если автомобилю больше 7 лет, может случиться так, что блок АБС может выйти со строя . Определения неисправности элемента достаточно сложный процесс, который под силу не каждому автомобилисту. Поскольку необходимо обладать определенными знаниями в автомобильной электрике.

Расположение блока АБС на автомобиле.

О замене блока АБС и уже не говориться, поскольку неправильное подключение нового элемента может провести к выходу его со строя, поэтому такие процедуры рекомендуется доверить профессионалам. Поэтому, кто не уверен в своих силах, рекомендуется обратиться в автосервис с хорошим электриком.

Тормозные колодки

Такие колодки должны заставить сигнализатор АБС гореть постоянно!

Неоднократно сигнализатор АБС загорается при износе тормозных колодок. Так, стоит проверить состояния этих важных элементов автомобиля. Для этого придется снять все 4 колеса и проверить каждую колодку отдельно, поскольку датчик мог сработать на любой из них.

Уровень тормозной жидкости и завоздушенность

Расположение тормозного бачка под капотом.

Если предыдущие варианты прошли проверку и неисправностей не обнаружено, то стоит заглянуть в подкапотное пространство и проверить уровень тормозной жидкости в системе. Если в тормозном бачке отсутствует тормозная жидкость, то придется немного попотеть, поскольку обычной доливкой не обойтись и скорее всего система завоздушена.

Процесс прокачки тормозов.

Чтобы устранить неисправность, необходимо доливая жидкость прокачать все четыре колеса, чтобы выгнать воздух с системы. Но, прокачки тормозной системы будет не достаточно и необходимо сбросить ошибку, которая возникла в электронном блоке управления автомобилем.

Мозги

Расположение ЭБУ.

Еще одно место, где может крыться неисправность остается электронный блок управления транспортным средством, или в простонародье – «мозги».

Как было выяснено, загорание контрольной лампы ABS, – это «болезнь» всех Шевроле Лачетти. В большинстве случаев, она кроется именно в программной части. Так, для устранения неисправности необходимо подключаться к ЭБУ и сбрасывать ошибки.

Подключение под диагностической линии.

Если данный вариант не поможет, то стоит перепрошить блок управления. Как показывает практика, это лечить не только проблему с контрольной лампой АБС, но и другие частые неисправности.

Выводы

Определить, почему загорелась контрольная лампа АБС на Шевроле Лачетти можно самостоятельно, без обращения в автосервис. Для проведения процесса потребуется немного конструктивных знаний транспортного средства и времени. Ну, а если отсутствует первый фактор, то прямая дорога в автосервис.

причины проблемы, что делать. Горит на панели. Как работает система ABS в норме

Узнайте причины, почему загорается данная лампочка ошибки, а также какие меры предпринимать.

Приборная панель водителя — это Ваша подсказка и большой помощник в правильной, качественной и беспроблемной эксплуатации своего автомобиля. Если на приборной панели не горит ни одна лампочка ошибки — то значит нет повода для переживаний.

Однако если на приборке загорелась одна из лампочек, особенно если это красная лампочка ошибки, то Вам стоит незамедлительно обратиться в автосервис. И будет лучше если Вы уже не будете заводить машину и ехать в автосервис на ней, а доставите своё авто мастерам при помощи эвакуатора.

Почему загорелась лампочка ABS?

Система АБС в автомобиле отвечает за качественное торможение. Во всех современных автомобиля установлены специальные электронные блоки управления, которые помогают машине делать остановку (тормозить) правильно, грамотно, качественно. Система ABS помогает и при экстренных торможениях, и при торможениях во время поворота (антизанос), и при торможениях на скользких поверхностях. Без ABS эксплуатация автомобиля была бы значительно опаснее.

А раз загорелась лампочка ABS — значит с «умной системой торможения» что-то случилось, что-то пошло не так. И возможно тормоза могут вовсе не сработать — отказать в самый неподходящий момент!

Ремонт АБС

Поэтому, если на приборной панели горит лампочка АБС — то срочно везите машину в наш специализированный автосервис. Здесь Вашей машиной займутся профессионалы, которые выяснят, почему загорелась лампочка ABS, в каком состоянии находится блок АБС, правильно ли работает датчик АБС и в каком состоянии находится тормозная система целиком.

После квалифицированной диагностики автомобиля, после выяснения истинной причины загоревшейся лампочки АБС, у нас же вы сможете заказать грамотный ремонт АБС.

Причины загоревшейся лампочки ABS

Приведем Вам для примера несколько следствий, почему может загореться лампочка ABS на приборной панели автомобиля:

• Вышел из строя датчик ABS
• Вышел из строя блок АБС
• Сбились программные настройки в автоэлектроники
• Неисправна тормозная система (механический опасная неисправность)

Однако учтите, в большинстве случаев причина того, почему горит лампочка ABS, очень субъективна. И на каждой машине может быть свой свод причин возникших неисправностей.

Блок ABS
Датчик ABS

Ремонт блока ABS

У нас вы сможете заказать полноценный ремонт блока АБС. Мы сможем вычитать все программы ABS на различных марках и моделях автомобилей, а далее перепрошить блок с исправлением всех нарушений в настройках.

Также мы сможем привязать другой блок управления АБС к автоэлекронике Вашей машины в случае, если родной блок ABS неисправен и не подлежит восстановлению.

Специалисты автосервиса Гефест смогут произвести и слесарный ремонт тормозной системы машины, и произвести полноценный компьютерный ремонт автомобиля, в том числе полное восстановление умной системы торможения — ABS.

Мы предлагаем диагностику, ремонт, а также снятие — замену — привязку стороннего блока ABS владельцам всех современных марок / моделей машин: Рено, Ауди, Ситроен, Пежо, Форд, Шевроле, Тойота, Шкода, Хонда, Лада, УАЗ и др.

Vesta, Largus, Granta, Kalina, Priora, Niva 4×4) без исключения оснащаются АБС (антиблокировочной системой тормозов).

В ходе эксплуатации автомобиля многие владельцы замечают, что на панели приборов загораются лампы ABS и ESC (при наличии этой системы). Разбираемся, как решить эту проблему и доработать конструкцию.

ПОЧЕМУ ГОРИТ ЛАМПА ABS И ESC LADA

Неисправность АБС может быть вызвана:

• отказом датчиков вращения колес;
• неисправностью гидравлического блока клапанов;
• повреждением проводки.

В случае загорания контрольной лампы неисправности АБС нужно как можно скорее обратиться на СТО для проведения диагностики (считать коды ошибок) и ремонта.

Чаще всего причиной отказа в работе АБС является повреждение электропроводки возле разъема датчика АБС. Он находится под подкрылком, но все равно не достаточно хорошо защищен от влаги и грязи.

В результате провода окисляются и ломаются, загорается лампа АБС.

КАК ОТРЕМОНТИРОВАТЬ ПРОВОДКУ LADA

Снимаем колесо, а затем локкер (для переднего колеса, выворачивая винты крепления) или защитный щиток (для заднего, выворачивая две гайки крепления «на 10»). Нажимаем фиксатор и отсоединяем от датчика АБС колодку с проводами. Осматриваем разъем и убеждаемся в отсутствии коррозии и повреждений. В случае повреждений восстанавливаем целостность проводов:

Обрабатываем специальным средством для очистки электрических контактов (например, графитной смазкой) и очищаем контакты от окислов. Очищаем датчик скорости вращения колеса и поверхность вокруг датчика от грязи.

Внимание! Не приближайте датчики АБС к магнитам, это может вызвать его повреждение.

Статьи о Лада Х Рей Кросс

ЗАМЕНА ДАТЧИКОВ АБС LADA

Если причина неисправности не в проводке, а в самом датчике АБС, меняем его. Для этого сначала выворачивая винт крепления ключом Torx T30, а затем извлекаем жгут проводов датчика из кронштейна. На фото представлен автомобиль Лада Веста, на других моделях Lada работа выполняется аналогично.

Инструкция по замене датчика АБС переднего колеса:

Инструкция по замене датчика АБС заднего колеса:

КАК ДОРАБОТАТЬ КОНСТРУКЦИЮ LADA

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии.

Что такое ABS?

ABS (Anti-lock braking system), по русски: АБС – антиблокировочная система торможения – это одна из дополнительных систем автомобиля, не допускающая блокирования колес при торможении. Блокировка колеса может возникнуть при резком сильном торможении или при обычном торможении, но на скользком покрытии.

Блокировка колеса приводит к таким неприятным последствиям, как потеря управления автомобилем и снижение эффективности торможения. Потеря управления возникает из-за того, что поворот автомобиля происходит за счет того, что повернутые колеса проходят разный путь.

Если оба повернутых колеса заблокированы, они пройдут одинаковый путь, не важно куда их поворачивать рулем. В другом случае, если заблокировано одно из колес, оно станет центром вращения автомобиля. Если в первом случае автомобиль будет скользить по инерции туда, куда он ехал, то во втором последствия непредсказуемы, это может закончиться переворотом машины, выездом на встречку и другими неблагоприятными последствиями.

Некоторые водители считают, что АБС повышая управляемость автомобиля, снижает эффективность торможения, и даже пытаются найти способы отключить АБС. Но на самом деле это не всегда так, хотя по субъективным ощущениям может показаться именно так.

Все наверное видели тормозные следы из стертой расплавленной резины на асфальте? Они появляются в результате торможения с блокировкой колес, при этом вся кинетическая энергия автомобиля превращается в тепло в сравнительно узком месте контакта шины с асфальтом, в результате чего резина плавится и автомобиль скользит по расплавленной резине. Такое торможение неэффективно.

Другое дело, когда торможение происходит без блокировки колес, в этом случае большая часть кинетической энергии автомобиля выделяется в месте трения тормозных колодок о тормозные диски, которые как раз для этого и предназначены. Шина же при этом поворачивается, сохраняя неплохой коэффициент трения по дорожному покрытию.

Как устроена АБС?

На каждом колесе есть датчик, передающий некоторый сигнал, зависящий от скорости вращения колеса в блок управления АБС. Блок управления анализирует сигналы от датчиков всех колес, и если скорость вращения хотя бы одного колеса резко снижается с опасностью возникновения блокировки, подается сигнал к соленоидному распределительному клапану для прекращения роста давления тормозной жидкости в тормозном механизме. Это предотвращает блокировку колеса и оно продолжает вращаться. Как только скорость вращения колеса перестает снижаться, АБС перестает вмешиваться в работу тормозной системы. Но если педаль тормоза все еще нажата, и опять появляется опасность блокировки, АБС снова вступает в дело, так может происходить несколько раз в секунду. При этом водитель ощущает как дергается педаль тормоза.

Что означает включение лампочки ABS?

Включение лампочки ABS на приборной панели означает только одно- АБС отключена! Это может произойти если блок управления АБС обнаруживает ошибку в работе системы. При повороте ключа зажигания индикатор ABS загорается в этот момент блок управления АБС опрашивает датчики, если какой-то из датчиков не подает сигнал или подает сигнал вне пределов допустимого диапазона, индикатор продолжает гореть, а сама система АБС отключается. Лампочка ABS может загореться и при движении, опять по тем же причинам, либо нет сигнала хотя бы от одного датчика, либо сигналы вне допустимого диапазона, либо они слишком противоречивы, либо если АБС срабатывает но результаты ее работы приводят к непредвиденным результатам. Во всех этих случаях загорается лампочка АБС а сама сисема отключается. При этом это ни как не влияет на работу основной тормозной системы, точнее это позволяет ей нормально работать.

Ничто не предвещало беды и вдруг… Смотрите на панель приборов, а там ярче солнца горит abs. Конечно же это сигнализирует о наличии неисправности в антиблокировочной системе тормозов.

Многие сразу начинают паниковать и даже боятся садиться за руль. Встречалось несколько случаев, когда машину в сервис привозили на буксире только из-за этой лампочки. Не стоит так расстраиваться, основная тормозная система должна остаться в полном порядке. Проверьте наличие и уровень тормозной жидкости и можете аккуратно двигаться дальше.

Для чего нужна система абс.

Если коротко то абс регулирует тормозные усилия на каждом колесе таким образом, чтобы колеса автомобиля не блокировались при торможении, но автомобиль при этом эффективно останавливался. Таким образом при достаточно резком торможении вы не потеряете управляемости автомобилем.

Если системы нет или она вышла из строя, то при резком торможении одно или несколько колес могут заблокироваться и перестать вращаться (идут «юзом»). Что может привести к заносу, особенно если вам придется резко тормозить при повороте.

В любом случае, если горит лампа неисправности ABS, значит система не работает! Проверить можно легко: разгонитесь до 40 км\час и резко нажмите педаль тормоза в пол. Если вибрации педали нет — абс не работает.

При наличии антиблокировочной системы вы можете резко нажать на педаль тормоза и попытаться объехать препятствие. Без ABS, если вы резко нажмете на тормоз и попытаетесь объехать препятствие, вас может просто занести и вы ударитесь бочиной автомобиля об это препятствие. Это коротко…

Что можно сделать самостоятельно

Как я уже сказал: не надо паниковать. Разберем по пунктам что можно сделать самостоятельно.

Но в большинстве случаев после устранения неисправности следует немного проехаться на автомобиле и пру раз затормозить. Лампочка абс гаснет.

Все что здесь написано касается самостоятельных поисков. В хорошем сервисе к вашему авто подключат сканер, который конкретно скажет что сломалось.

Современный автомобиль оснащен большим количеством вспомогательных электронных систем, которые повышают безопасность при езде. Одни решения улучшают курсовую устойчивость, другие оказывают влияние на эффективность торможения и т.д.

Водителям эти системы знакомы по сокращенным названиям: ABS, ESP, EBD и т.д. При этом (АБС), основной задачей которой стало предотвращение полной блокировки колес при торможении.

Более того, в некоторых странах авто без АБС эксплуатировать на дорогах общего пользования запрещено по закону. Само собой, если данная система выходит из строя, поведение автомобиля при торможении сильно меняется, причем далеко не в лучшую сторону. Также на приборной панели горит значок АБС, указывая на то, что необходимо устранить неполадки.

Читайте в этой статье

Антиблокировочная система ABS: устройство и принцип работы АБС на автомобиле

Итак, прежде чем напрямую перейти к неисправностям, отметим, что преимущества системы ABS очевидны — автомобиль остается управляемым при экстренном торможении, что позволяет объехать препятствие, а также избежать возможных серьезных последствий.

В двух словах, ABS– это антиблокировочная система, которая предотвращает блокировку колес при торможении. Водитель ощущает работу системы по характерным признакам, когда нажатая педаль тормоза «трещит», «вибрирует» или «отстреливает». Дело в том, что при сильно и постоянно нажатом тормозе происходит «импульсная» блокировка и разблокировка колес (несколько раз в секунду).

Если сравнивать торможение с АБС и без, при экстренном торможении на машине без такой системы управляющие колеса окажутся заблокированными. Это приводит к тому, что путем поворота руля изменить траекторию движения автомобиля не получится.

В свою очередь, система антиблокировки также позволяет затормозить, однако вращение колес сохраняется, то есть можно тормозить и маневрировать одновременно. Также торможение более прямолинейное, эффективность торможения на всех колесах одинаковая.

Разобравшись с тем, что такое АБС, следует изучить, из чего состоит система. Хотя на разных авто устройство может несколько отличаться, общая конструкция включает в себя:

• датчики скорости вращения колес;
• клапаны управления в гидравлической тормозной магистрали
• также в систему может быть интегрирован насос;
• электронный блок управления ABS;

Получается, АБС (иногда ошибочно называется ABC) это своеобразный регулятор давления в тормозной магистрали. При торможении информация от датчиков о резком замедлении колеса поступает в блок, который начинает изменять давление в тормозных магистралях, уменьшая давление и разблокируя колесо.

Блок опрашивает датчики по несколько раз в секунду, что и проявляется в виде «трещетки» на педали тормоза. Разные системы имеют различное число датчиков и клапанов (выделяют четырехканальные АБС, трехканальные ABS и т.д.). Как правило, на современных авто сегодня стоят решения с четырьмя каналами (по 1 каналу на каждое колесо).

Горит АБС: почему загорается указанный индикатор

Так вот, разобравшись с тем, как работает АБС, что это такое и зачем необходима система, перейдем к ее неполадкам. Прежде всего, на проблемы будет указывать сигнальная лампа, которая расположена на панели приборов.

Само собой, как и в случае с подушками безопасности и другими решениями, отдельные блоки управления, которые интегрированы в общую , опрашивают датчики после включения зажигания (самодиагностика). В этом случае на одних авто горит ABS буквально пару секунд, после чего гаснет, и это норма.

Если же система выявляет неполадки, в память блока прописываются ошибки. В таком случае горит значок АБС постоянно. Бывает и так, что загорелся значок АБС в движении и не гаснет. Еще значок АБС может не загораться после включения зажигания, то есть не происходит самодиагностика. Все это говорит о проблемах.

Вполне очевидно, что от работы антиблокировочной системы будет зависеть общая безопасность, при этом индикатор «ABS» предупреждают водителя, что система АБС не работает и отключена, то есть при экстренном торможении произойдет блокировка колес при сильном нажатии на тормоз.

В любом случае, нужна диагностика. Если вспомнить общее устройство системы, тогда становится понятно, что зачастую горит лампочка АБС по одной из следующих причин:

• Вышел из строя датчик вращения колеса;
• Возникли проблемы с модулем ABS;
• Повреждены контакты от датчика к блоку, то есть потеряна связь;
• Есть неполадки, связанные с венцом на ступице;

Другими словами, лампочка антиблокировочной системы на панели приборов указывает на то, что АБС неисправна и по этой причине деактивирована. При этом даже если загорелась АБС, это не говорит о том, что с самой тормозной системой что-то не так. Дело в том, что за тормоза отвечает другой индикатор ().

Так или иначе, часто водители отмечают, что загорелся датчик АБС прямо в движении или индикатор горит с момента запуска . При этом проблема может быть постоянной и плавающей, когда от вибрации на неровной дороге АБС то загорается, то гаснет.

Еще бывает, что датчики сильно загрязняются, в результате чего они не могут передавать точную информацию на блок управления ABS, что также приводит к загоранию индикатора на панели.

Также отметим, что хотя система достаточно надежна, изредка сама электроника может давать сбой. В таком случае нужно сделать сброс. Бывает, достаточно отключить клемму АКБ на 10-15 минут, после чего подключить обратно и завести автомобиль. Если поломок нет и все исправно, после сброса система будет нормально работать.

Загорелся АБС: что делать водителю

Изучив возможные причины, перейдем к тому, что делать, если горит ABS. Как уже было сказано, сначала можно попробовать обнулить ошибки путем снятия клеммы с АКБ.

Если водитель попал в ситуацию, когда загорается АБС в движении, но в данный момент по той или иной причине нет возможности провести компьютерную диагностику, можно попытаться активировать систему следующим образом:

• разогнать машину на ровной дороге до 40 км/ч;
• убедиться в том, что экстренная остановка не создаст проблем другим водителям;
• резко наддать на педаль тормоза и полностью затормозить;

В ряде случаев бывает так, что после указанных действий лампочка АБС тухнет, то есть антиблокировочная система снова активна. Если это не помогло, значит, дело не в сбоях электроники, есть более серьезные неисправности.

Зачастую, на начальном этапе нужно воспользоваться диагностическим оборудованием, чтобы понять, от какого датчика нет сигнала на блок управления, а также какие ошибки, связанные с АБС, прописаны в памяти .

Как показывает практика, блоки достаточно надежны и зачастую виновником оказывается датчик ABS на каком-то колесе. С учетом того, что на многих авто эти датчики постоянно загрязнены, на них попадают соли и реагенты, датчики АБС в агрессивной среде буквально отгнивают и разрушаются после 3-5 лет активной эксплуатации авто. Решение – чистка датчика АБС, попытки ремонта или полная замена.

Если же лампочка АБС загорается на некоторое время и гаснет при езде, следует осматривать соединения проводов, сами провода, контакты. Еще добавим, что если после ремонта загорается датчик АБС, часто бывает так, что мастера попросту забывают подключить датчик ABS. Параллельно следует проверять, насколько качественно установлено колесо, так как датчик по этой причине может передавать неверные данные на блок.

Напоследок отметим, что самой серьезной проблемой, по которой горит датчик АБС на панели приборов, является выход из строя самого модуля ABS. Возникать может как программный сбой, так и повреждения самого блока управления. В этом случае нужна углубленная специализированная диагностика, ремонт или замена электронного модуля.

Подведем итоги

Как видно, система ABS не отличается особой сложностью в плане конструкции, однако выполняет важные функции и напрямую влияет на безопасность. По этой причине рекомендуется проводить профилактическую диагностику ABS, а также устранять любые сбои и неисправности системы при возникновении малейших признаков неполадок.

Почему на машине тормоза скрипят, слышен скрежет тормозов, свист или писк при торможении: основные причины. Скрипят тормозные колодки, что делать водителю.

Педаль тормоза слишком тугая, не продавливается или стала мягкой, тормоза проваливаются: основные неисправности, диагностика и способы устранения неполадок.

Почему горит датчик абс. Горит абс

Большинство современных автомобилей оснащены антиблокировочной системой еще на заводе, и водители уже в достаточной степени привыкли к постоянной помощи АБС при торможении. Несмотря на незначительные недостатки, АБС оказалась одной из самых действенных систем, позволивших не только сократить тормозной путь, но и совершать при экстренном торможении маневрирование.

Любой автомобиль без АБС, при попытке затормозить на скользкой дороге и одновременно совершить поворот/перестроение, гарантированно уйдет в занос, что может закончится очень плачевно. Поэтому достаточно покататься на авто с АБС совсем немного, чтобы привыкнуть к этому уровню комфорта, и в случае выхода ее из строя, большинство автовладельцев оказываются к этому совершенно не готовы. Очень часто бывает так, что на панели горит лампочка АБС, но со стороны водителя не происходит никаких действий чтобы поправить эту ситуацию.

Почему загорается лампочка АБС

Лампочка АБС, расположенная на приборной панели, служит для своевременного информирования водителя о неисправности этой системы. Так, каждый раз при пуске двигателя система АБС проходит самотестирование, во время которого индикатор всегда горит. Для определения возможных неисправностей требуется не более трех секунд, после чего индикатор гаснет. Если этого не происходит, можно быть уверенным в том, что с беспечным торможением на любой поверхности можно забыть.

Поскольку АБС представляет собой достаточно сложную систему, то чтобы понять в чем проблема, когда загорелась лампочка ABS, нужно представлять себе из чего она состоит. Главных элемента системы три.

1. Электронный блок – именно он принимает решения и управляет всей системой.
2. Блок гидравлики – отвечает за давление в тормозной системе, а в момент блокировки колес, вызванной нажатием на педаль тормоза, понижает давление в системе тормозов, позволяя колесу вращаться.
3. Датчики, считывающий число оборотов колеса. Они располагаются на каждой ступице и постоянно передают информацию в центральный блок.

Если на панели приборов горит АБС, помочь самостоятельно разобраться в чем причина поможет код ошибки, буквенно-числовое обозначение которой выводится на дисплей бортового компьютера. Расшифровать его можно прочитав инструкцию по эксплуатации автомобиля или поискав информацию в интернете.

Совет! Если в момент пуска мотора загорелся значок АБС, начинать движение не рекомендуется. Несмотря на то, что без тормозов авто не останется, водителю будет сложно быстро привыкнуть к необходимости тормозить по-новому. Кроме того, от АБС зависит работоспособность и некоторых других систем помощи при вождении.

Горит значок АБС – возможные причины неисправности

Несмотря на достаточную сложность системы, когда после запуска двигателя горит АБС и восклицательный знак, причин этому может быть сравнительно немного:

В том случае, когда загорелись лампочки ABS ESP, продолжать или начинать движение все же не рекомендуется. Стоит понимать, что, если неисправность связана с датчиками, проводкой или аккумулятором, устранить их вполне можно своими руками, но вот неисправности центрального или гидравлического блока потребуют вмешательства профессионалов с соответствующим оборудованием. Самостоятельно пытаться лезть в эти сложные узлы можно только имея необходимые знания и опыт.

Что можно сделать самостоятельно если горит лампочка ABS

Самое первое, на что следует обратить внимание, кода загорелось ABS – это на код ошибки, который появится на дисплее бортового компьютера. Расшифровав его, станет понятно, что именно стало причиной неисправности и можно ли постараться устранить ее на месте. Если проблема в датчиках, то перед тем, как заниматься поиском неисправного датчика или места повреждения проводки, можно попробовать на пару минут заглушить двигатель и завести его вновь – в ряде случаев лампа АБС гаснет.

Если это не помогает, придется поднимать авто на подъемнике или же проверять каждый датчик, последовательно поддомкрачивая все колеса. Работа не из чистых, но выполнить ее необходимо. Предварительно следует вооружиться мультиметром, который может работать в режиме омметра, поскольку основным методом диагностики датчиков является измерение сопротивления каждого из них. Если тестирование датчиков неисправности не выявило, следует внимательно осмотреть все провода, которыми они соединяются с центральным блоком. Изоляция должна быть не нарушенной, а все соединительные клеммы – без признаков окисления и грязи.

Последствия неисправной АБС

В том случае, когда загорелся АБС-индикатор у малоопытного водителя, который никогда не управлял автомобилем без антиблокировочной системы, последствия могут оказаться не из приятных, особенно в зимнее время. Водителю будет непросто остаться без поддержки этой системы и, если он по привычке попробует полностью выжать педаль тормоза на скользкой дороге, да к тому же совершая даже небольшой маневр, он запросто вылетит с дороги на заблокированных колесах.

Если лампа АБС горит не постоянно, а лишь периодически вспыхивает на определенное время в процессе движения, это также негативно отразится на безопасности. Дело в том, что если во время движения АБС периодически деактивируется, то в момент начала работы системы, электронасос начинает забирать часть тормозной жидкости. Если в этот момент нажать на педаль тормоза, она просто провалится в пол – неопытному водителю очень легко растеряться в такой ситуации, особенно на высокой скорости. Конечно, спустя мгновение работоспособность тормозной системы восстанавливается, но порой именно этих секунд может не хватить для своевременной остановки транспортного средства. Если имеется возможность, все же лучше обратиться к профессионалу, чтобы провести диагностику всей системы – как это делается можно посмотреть на видео:

Большинство современных и не очень автомобилей (будь то Опель Астра или Субару Легаси) имеют внутри огромное количество электроники, созданной для максимального комфорта при вождении, дополнительного контроля движения, избегания опасных ситуаций. О наличии проблем сообщают сигнализаторы, вроде ESP (он же «антизанос»), индукционный датчик скорости (треугольник), антибукс, индикатор ручника (восклицательный знак), датчик ESC (системы курсовой устойчивости), лампочка антиблокировочной тормозной системы (ABS, АБС). Порой индикация срабатывает сама по себе, без видимой на то причины. Мигание «гирлянды» около спидометра вызывает удивление и опасения, как у опытных автомобилистов, так и у новичков, едва получивших права и собственное авто. В данной статье мы рассмотрим одну из самых распространенных ситуаций – когда горит датчик АБС.

Причины появления ошибки АБС

Отчего горит лампа АБС? Срабатывание данного индикатора происходит по нескольким причинам:

• некорректная работа датчиков в колесах авто;
• неполадки с блоком управления антиблокировочной тормозной системы;
• неисправность кабелей, ответственных за передачу сигнала;
• венец на ступице (передней или задней), с которого АБС считывает информацию, испортился.

Включаться сигнал может как при движении, так и до начала езды, когда двигатель начал заводиться. Проблемы свойственны тем, кто любит ездить по бездорожью – датчики пачкаются пылью, грязью, влагой, сильная тряска обрывает провода. Блок управления примет подобные нарушения, знак загорится на приборной панели моментально.

Порой неправильные действия владельца авто приводят к поломке. Часто некорректная замена деталей (ступичный подшипник, ШРУС, колодки и так далее) приводит к тому, что система начинает мигать. С ним одновременно на щитке могут искрить индикаторы ручного тормоза, АСРа, антизанос и другие «анти». В этом случае необходимо проверить, правильно ли была произведена замена и не возникли ли неполадки при обратной установке деталей.

Что делать, если загорелась лампочка ABS?

Антиблокировочная тормозная система создана, чтобы устранять возможные проблемы во время езды, не допускать ошибок со стороны водителя при работе с педалью. При резком торможении АБС не позволит полностью заблокировать колеса, исключая занос, например на скользких участках дороги – машина мягко снизит скорость. Увидели, что на торпеде горит АБС – уменьшите давление на педаль тормоза. Дальше автомобиль все сделает за Вас.

Важно! Наличие подобной системы в авто – не повод газовать на гололеде и быстро кататься на мокрой дороге. Помните, что индикаторы, кнопки и сигналы не работают, если водитель за рулем ведет себя неправильно.

Сбой в АБС грозит тем, что в нужный момент система не сработает должным образом. В лучшем случае, авто стукнется о препятствие, в худшем – исход будет летальным.

Варианты самостоятельной диагностики системы, если на панели приборов горит ABS

О наличии ошибок функционирования того или иного узла сообщает бортовой компьютер. На дисплее будет отображен код, соответствующий определенной неполадке.

Важно! Набор кодов ошибок, их обозначение разнятся. Все зависит от производителя. Уточнять расшифровки необходимо в инструкции пользователя, или в интернете.

Диагностику можно осуществить своими силами. Можно сделать что-то из нижеприведенного списка.

1. Самостоятельный контрольный тест. На сухом участке нормальной дороги разгоняемся до 100 км/час. Выключаем магнитолу, закрываем все окна, внимательно слушаем. Услышали треск (спереди, сзади, с правой или левой стороны)? Возможен люфт подшипника ступицы.
2. Посещение автомойки. В процессе уборки укажите, чтобы особое внимание уделили дискам и ступицам. Тщательная очистка позволит устранить самопроизвольное загорание чека АБС.
3. Проверка предохранителей. Если сгорел тот, что отвечает за антиблокировочную систему, провести замену.
4. Ставим авто на домкрат, внимательно изучаем область датчика, проверяем целостность кабелей. Заметили коррозию или грязь? Аккуратно чистим. После этого включение АБС должно исчезнуть.

Самый надежный способ (и самый дорогостоящий) – отправить авто на диагностику в сервисный центр. Благодаря особому оборудованию специалисты могут находить неисправность быстро и точно. Как вариант, можно позаботиться о приобретении такого оборудования, но его цена может для некоторых оказаться совершенно неподъемной.

Исправление загорания лампочки ABS

При правильной своевременной диагностике, избавиться от проблем или отрегулировать работу системы довольно легко. В процессе эксплуатации водитель способен сам повлиять на работу блока – через насос модуля АБС или клапаны. К тому же, многое зависит от причин неполадок. Иногда датчики и провода АБС исправны и находятся в положенном месте, а барахлит сам модуль. В этом случае выход один – поменять модуль, поскольку ремонт его производителем не задумывался.

Если проблема кроется в неисправности бортового компьютера, необходимо сбросить настройки. Но, естественно, только после полной проверки датчиков, кабелей и модуля.

Как должен работать индикатор состояния АБС

В идеале, когда система исправна, а проблемы отсутствуют, горит значок АБС при зажигании. Машина просто проверяет электронику, сообщая об этом на табло – кнопки с индикаторами начинают моргать или светиться. Убедившись, что сигнал проходит нормально, значок начинает гаснуть через пару секунд после запуска. Иногда АБС продолжает гореть, порой включение иконки происходит в момент движения. Это свидетельствует о неисправности тормозной системы. Необходимо провести проверку и, если понадобиться, ремонт.

Причины самопроизвольного включения индикатора неисправности ABS

При правильном выполнении функций, лампочка АБС горит, сообщая о разблокировке колес. Электронные внутренности поняли, что необходимо запустить ABS. Присутствие других индикаторов (например, ЕСП) позволят автомобилю справиться с мокрой дорогой или гололедом самостоятельно.

Обычно сигнал срабатывает из-за неполадок. Вот когда горит ошибка АБС:

• датчики засорены пылью, влагой, грязью;
• заржавел датчик;
• неполадки с ЭБУ: прибор зажигает индикаторы самопроизвольно, без причины;
• шалит ходовая, смещая датчик АБС;
• сгорел предохранитель.

Знак АБС горит в любых авто, не зависимо от их класса, назначения или того, в какую часть установлен привод – переднюю, заднюю или обе. Как пример – линейка авто Volkswagen конца 90-х: в ней чек АБС срабатывал, даже если неисправность не касалась тормозной системы.

Последствия неисправной АБС

АБС, как и любой другой элемент автомобиля, способен изнашиваться, теряя со временем надежность. Суть системы – в обеспечении правильного торможения. Каждое колесо имеет «личный» датчик, что позволяет постепенно регулировать торможение и снижать скорость без блокировки всех колес разом. Система, работающая неправильно, не сможет этого сделать.

Отключать АБС можно, но делать этого все же не стоит. Если АБС некорректно выполняет функции, возможны повреждения подвески. Лампа АБС, срабатывающая в несвойственной ситуации, грозит тем, что водитель просто потеряет контроль над управлением.

Что делать в различных ситуациях, если горит лампочка АБС на панели приборов

Когда постоянно горит чек АБС, убедитесь в отсутствии неполадок отдельных элементов (методы диагностики предоставлены выше). Если после ремонта лампочка не собирается тухнуть, возможно, необходимо перепрошить ЭБУ или обратить внимание на другие узлы авто – порой система срабатывает, если отказывается работать что-то другое.

Отказаться от системы, выключив ее – не лучший вариант, особенно для современных авто. В большинстве моделей АБС соединен с ходовой частью, его отключение негативно повлияет на функционирование всего автомобиля.

Код ошибки указывает на отказ (обрыв в цепи или короткое замыкание) датчика скорости определенного колеса (например, заднего правого)

Как упоминалось выше, на каждом колесе АБС имеет определенный датчик. При появлении кода об ошибке, связанной с отказом датчика на определенном колесе, не спешите заменять датчик. Возможно, случился обрыв – убедитесь в целости кабелей сети, возможно провод отошел от разъема или вовсе порвался.

Код ошибки указывает на отсутствие сигнала определенного датчика вращения колеса

Ситуация похожа на предыдущую, но теперь проблема именно с датчиком. Менять датчик стоит только при сильном износе. Проблема порой вызвана неправильным положением датчика. Рассмотрите место его установки, внесите коррективы, заводите мотор и трогайтесь. Если проблема не устранена, иконка загорится снова.

Отказ электроклапанов регулятора давления

Данная неисправность влияет на работу системы в целом. Иконка будет непрерывно гореть, а АБС не будет правильно выполнять свои функции. Необходима замена на рабочую или абсолютно новую систему.

Неисправность по цепям питания

Этот случай может быть совершенно не связан с неисправностью АБС (по крайней мере, диагностика на них не указывает). Необходимо проверить предохранители. Обычно замена того, который отвечает за антиблокировочную систему, решает неполадку.

Отсутствие связи по CAN-шине

Серьезная проблема, поскольку влияет на работу электроники в целом. CAN-шина – это один толстый провод, связующий все узлы и цепи. Возникшие обрывы, отход от разъема, требуют обращения в сервисный центр. Постоянное отсутствие сигналов АБС и других датчиков подскажет о подобной поломке.

После замены подшипника

Форумы автомобилистов содержат темы с общим заголовком: «Горит АБС после замены (вставьте деталь)». Неоднократно проблема возникает после замены подшипников ступицы. Все зависит от марки и модели машины. Проблему связывают с неправильной установкой или повреждениями в процессе. Также довольно часто повреждают кабели или сам датчик системы. Требуется повторное «вскрытие» и устранение возникших проблем.

После замены ступицы

После замены ступицы антиблокировочная система сходит с ума. Как и в предыдущей ситуации, возможно повреждение проводов, датчика. Если элементы системы целые, необходимо проверить зазор между датчиком и гребенкой новой установленной ступицы – он не должен превышать 1 мм.

После замены колодок

Еще один возможный вариант. Установка новых колодок также может сопровождаться нарушением работы системы из-за большого зазора, обрыва кабелей, повреждения датчика. Возможно засорение датчика смазкой – проблема устраняется чисткой.

Антиблокировочная система установлена практически в каждом современном автомобиле, и она здорово помогает водителям избегать блокировки колес. Машины с АБС обеспечивают максимальную эффективность тормозной системы, что позволяет сократить длину тормозного пути. Для диагностирования работы антиблокировочной системы, на панели приборов у водителя имеется специальный индикатор. Когда он загорается, компьютерные системы машины предупреждают водителя, что в данный момент АБС не работает, и блокировка колес вероятна при сильном нажатии на педаль тормоза. Антиблокировочную систему, если ей оснащен автомобиль, необходимо поддерживать в рабочем состоянии, к тому же, не так много причин, по которым горит лампочка АБС.

Как должен работать индикатор состояния АБС

Систему АБС можно разделить на несколько функциональных блоков, чтобы было проще разбираться в проблеме, из-за которой загорается соответствующий индикатор на панели приборов. Отметим, что антиблокировочная система состоит из:

• Датчиков вращения. Обычно их 4 штуки – по одному на каждом колесе;
• Модуля АБС;
• Устройства контроля правильной работы модуля АБС;
• Индикатора АБС на панели приборов.

Если лампочка антиблокировочной системы на панели приборов загорелась после старта двигателя или во время движения автомобиля, значит система АБС отключена. Многие водители ошибочно считают, что при активированной лампочке АБС у них имеются проблемы с тормозной системой, но это вовсе не так. За диагностику тормозов на автомобиле отвечает соответствующий индикатор.

В первые секунды после старта двигателя на панели приборов должны загораться все индикаторы. Если в этот момент лампочка АБС не горит, значит, она неисправна.

Почему горит лампочка АБС

Исходя из устройства АБС, можно придти к выводу, что гореть индикатор неисправности системы может по следующим причинам:

• Проблемы с датчиками, установленными на колесах;
• Неисправности в блоке управления системой АБС;
• Неисправны кабели между элементами, передающие информацию об их состоянии;
• Имеются проблемы с венцом на ступице.

Все описанные неисправности могут проявиться прямо во время движения. К примеру, вибрации на неровной дороге часто приводят к обрыву проводов. Во время движения по бездорожью на датчики может налипнуть грязь или в них забьется песок, что не позволит им передавать верную информацию на блок управления системой, и он отметит неисправность включенной лампочкой АБС на панели приборов.

Загорелась лампочка АБС: что делать

Самый верный способ в подобной ситуации – это воспользоваться диагностическим оборудованием, которое позволит определить, от какого датчика сигнал не передается на блок управления и какие ошибки имеются в работе АБС.

Vesta, Largus, Granta, Kalina, Priora, Niva 4×4) без исключения оснащаются АБС (антиблокировочной системой тормозов).

В ходе эксплуатации автомобиля многие владельцы замечают, что на панели приборов загораются лампы ABS и ESC (при наличии этой системы). Разбираемся, как решить эту проблему и доработать конструкцию.

ПОЧЕМУ ГОРИТ ЛАМПА ABS И ESC LADA

Неисправность АБС может быть вызвана:

• отказом датчиков вращения колес;
• неисправностью гидравлического блока клапанов;
• повреждением проводки.

В случае загорания контрольной лампы неисправности АБС нужно как можно скорее обратиться на СТО для проведения диагностики (считать коды ошибок) и ремонта.

Чаще всего причиной отказа в работе АБС является повреждение электропроводки возле разъема датчика АБС. Он находится под подкрылком, но все равно не достаточно хорошо защищен от влаги и грязи.

В результате провода окисляются и ломаются, загорается лампа АБС.

КАК ОТРЕМОНТИРОВАТЬ ПРОВОДКУ LADA

Снимаем колесо, а затем локкер (для переднего колеса, выворачивая винты крепления) или защитный щиток (для заднего, выворачивая две гайки крепления «на 10»). Нажимаем фиксатор и отсоединяем от датчика АБС колодку с проводами. Осматриваем разъем и убеждаемся в отсутствии коррозии и повреждений. В случае повреждений восстанавливаем целостность проводов:

Обрабатываем специальным средством для очистки электрических контактов (например, графитной смазкой) и очищаем контакты от окислов. Очищаем датчик скорости вращения колеса и поверхность вокруг датчика от грязи.

Внимание! Не приближайте датчики АБС к магнитам, это может вызвать его повреждение.

Статьи о Лада Х Рей Кросс

ЗАМЕНА ДАТЧИКОВ АБС LADA

Если причина неисправности не в проводке, а в самом датчике АБС, меняем его. Для этого сначала выворачивая винт крепления ключом Torx T30, а затем извлекаем жгут проводов датчика из кронштейна. На фото представлен автомобиль Лада Веста, на других моделях Lada работа выполняется аналогично.

Инструкция по замене датчика АБС переднего колеса:

Инструкция по замене датчика АБС заднего колеса:

КАК ДОРАБОТАТЬ КОНСТРУКЦИЮ LADA

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии.

Что такое ABS?

ABS (Anti-lock braking system), по русски: АБС – антиблокировочная система торможения – это одна из дополнительных систем автомобиля, не допускающая блокирования колес при торможении. Блокировка колеса может возникнуть при резком сильном торможении или при обычном торможении, но на скользком покрытии.

Блокировка колеса приводит к таким неприятным последствиям, как потеря управления автомобилем и снижение эффективности торможения. Потеря управления возникает из-за того, что поворот автомобиля происходит за счет того, что повернутые колеса проходят разный путь.

Если оба повернутых колеса заблокированы, они пройдут одинаковый путь, не важно куда их поворачивать рулем. В другом случае, если заблокировано одно из колес, оно станет центром вращения автомобиля. Если в первом случае автомобиль будет скользить по инерции туда, куда он ехал, то во втором последствия непредсказуемы, это может закончиться переворотом машины, выездом на встречку и другими неблагоприятными последствиями.

Некоторые водители считают, что АБС повышая управляемость автомобиля, снижает эффективность торможения, и даже пытаются найти способы отключить АБС. Но на самом деле это не всегда так, хотя по субъективным ощущениям может показаться именно так.

Все наверное видели тормозные следы из стертой расплавленной резины на асфальте? Они появляются в результате торможения с блокировкой колес, при этом вся кинетическая энергия автомобиля превращается в тепло в сравнительно узком месте контакта шины с асфальтом, в результате чего резина плавится и автомобиль скользит по расплавленной резине. Такое торможение неэффективно.

Другое дело, когда торможение происходит без блокировки колес, в этом случае большая часть кинетической энергии автомобиля выделяется в месте трения тормозных колодок о тормозные диски, которые как раз для этого и предназначены. Шина же при этом поворачивается, сохраняя неплохой коэффициент трения по дорожному покрытию.

Как устроена АБС?

На каждом колесе есть датчик, передающий некоторый сигнал, зависящий от скорости вращения колеса в блок управления АБС. Блок управления анализирует сигналы от датчиков всех колес, и если скорость вращения хотя бы одного колеса резко снижается с опасностью возникновения блокировки, подается сигнал к соленоидному распределительному клапану для прекращения роста давления тормозной жидкости в тормозном механизме. Это предотвращает блокировку колеса и оно продолжает вращаться. Как только скорость вращения колеса перестает снижаться, АБС перестает вмешиваться в работу тормозной системы. Но если педаль тормоза все еще нажата, и опять появляется опасность блокировки, АБС снова вступает в дело, так может происходить несколько раз в секунду. При этом водитель ощущает как дергается педаль тормоза.

Что означает включение лампочки ABS?

Включение лампочки ABS на приборной панели означает только одно- АБС отключена! Это может произойти если блок управления АБС обнаруживает ошибку в работе системы. При повороте ключа зажигания индикатор ABS загорается в этот момент блок управления АБС опрашивает датчики, если какой-то из датчиков не подает сигнал или подает сигнал вне пределов допустимого диапазона, индикатор продолжает гореть, а сама система АБС отключается. Лампочка ABS может загореться и при движении, опять по тем же причинам, либо нет сигнала хотя бы от одного датчика, либо сигналы вне допустимого диапазона, либо они слишком противоречивы, либо если АБС срабатывает но результаты ее работы приводят к непредвиденным результатам. Во всех этих случаях загорается лампочка АБС а сама сисема отключается. При этом это ни как не влияет на работу основной тормозной системы, точнее это позволяет ей нормально работать.

горит значок, проверь тормоза и ABS

Содержание

• Как используется ABS?
• Как действует система антиблокировки тормозов?
• Отчего могут возникать ошибки?
• Как проверить неисправность?
• Вывод

Система ABS установлена на многих современных автомобилях. Тойота Королла 2007, 2008, и авто более свежих годов выпуска также оснащались данной системой. Однако часто автомобилисты сталкиваются со следующей проблемой: загорается датчик АБС. Это означает, что требуется проверить ABS либо сам датчик.

Как используется ABS?

Система АВС необходима для стабилизации торможения и улучшения поведения колес на сложных участках дороги: например, она должна срабатывать при резком торможении по скользкой дороге, при заносе. Задача блока ABS – предотвратить блокировку тормозов и занос корпуса автомобиля: таким образом водителю удастся сохранить управляемость. Можно будет нажать педаль тормоза до упора, не думая о прерывистости этого действия, которое автомобиль будет выполнять сам.

При экстренном торможении не случится проскальзывания, именно поэтому важно следить за тем, чтобы антиблокировочный блок был исправен.

Как действует система антиблокировки тормозов?

Для того чтобы разобраться, правильно ли работает система, необходимо знать, как она должна действовать в исправном состоянии. На Toyota Corolla 120 система срабатывает следующим образом: как только начинается торможение, датчики, установленные на колеса автомобиля, отслеживают начальный импульс торможения.

Контроль над гидравлическими цилиндрами происходит через электропровод, это позволяет предотвратить проскальзывание, так как датчик отправляет системе сигнал о возможной блокировке тормоза. Благодаря этому происходит прочное сцепление с дорогой и не возникает заноса.

На автомобилях без датчика ситуацию должен контролировать водитель путем снятия ноги с педали тормоза и нажатия ее снова, однако точно отследить момент, когда машина потеряла сцепление с дорогой, достаточно сложно, и занос становится неизбежным.

Отчего могут возникать ошибки?

Королла 150 является надежным автомобилем, однако российские условия эксплуатации могут сказываться на датчиках не лучшим образом. Чаще всего, если на приборной доске появляется значок ABS, нужно проверить неисправности датчика АБС.

При включении двигателя лапочка должна загораться и через определенное время гаснуть: это нормальная реакция системы на включение, однако если отключение лампы АБС случается снова, это свидетельствует уже о неисправностях в блоке управления или датчике. Загореться уведомление может по следующим причинам: из строя вышли предохранители, провода электросистемы плохо пропускают импульсы, неисправен сам датчик, вышел из строя блок управления, с датчиком была потеряна связь.

Если лампа горит не постоянно, часто мигает, то проблема может быть в работе генератора автомобиля.

Как проверить неисправность?

Проверить работу АБС Тойота Королла лучше всего в специализированном автосервисе, где смогут точно установить, в чем заключается проблема, и устранить ее. Если автомобиль имеет бортовой компьютер, мастер сможет считать номер ошибки и понять, в чем дело.

Однако некоторые манипуляции можно провести самостоятельно.

Начать проверку рекомендуется с предохранителей; если вы не знаете, как отключить АБС, но хотите это сделать, начать тоже лучше с них.

Без этого элемента устройство работать не будет. Найти блок предохранителей можно под капотом: проверьте предохранители, разъемы, при необходимости замените перегоревшие.

Управляющий блок находится тоже под капотом. Найти блок управления можно по трубкам, идущим от тормозов, и проводам. Блок управления может получить механические повреждения, поэтому осмотреть его нужно сначала визуально. Предварительно электрический провод с него потребуется снять. Проверьте, не попала ли в блок вода: если он мокрый, его требуется просушить.

После мойки также может возникать аналогичная проблема, так как влага попадает на проводку. Мокрый провод замыкает, и датчик колеса не может связаться с другими частями системы; в данной ситуации нужно ждать, пока провод высохнет.

Серьезный ремонт может потребоваться, если неисправен подшипник ступицы. Для этого необходимо разогнать автомобиль хотя бы до 80 км/ч и прислушаться: если слышен отчетливый гул, то подшипник требует замены. Чаще всего разбивается передний, однако если, например, требует ремонта задний левый, замена подшипников проводится с обеих сторон оси. При неисправности заднего подшипника менять передний правый или левый элемент необязательно.

В этой же ситуации можно проверить тормоза. Обратите внимание на то, как ведет себя автомобиль при нажатии педали, заносит ли его, ощутим ли удар по ней от работающего АБС. Вы быстро поймете, если система не работает. Если не работает датчик АБС, потребуется поднять авто на подъемнике: каждое колесо имеет свой датчик, поэтому проверять их нужно по одному. Могут окислиться разъемы, забиться грязью сами датчики. Проверить также нужно целостность проводов.

Вывод

Использование автомобиля, когда знак АБС горит, возможно, однако лучше произвести ремонт, так как колеса, попав на скользкую поверхность, могут потерять сцепление с дорогой, что скажется на вашей безопасности. Серьезный ремонт рекомендуется делать в мастерской, однако определить, в чем заключается проблема, вы сможете самостоятельно, для чего можно пользоваться минимумом инструментов.

Разбираемся с вашими датчиками: Датчик ABS

Как это работает

Инструкции

Для техников

Для мастеров-любителей

Хотя традиционные тормозные компоненты, возможно, не сильно изменились, добавление электронного управления сделало тормозные системы намного более безопасными и умными, чем когда-либо прежде. Такие технологии, как антиблокировочная система тормозов (ABS), электронная система стабилизации и система помощи при экстренном торможении, стали обычным явлением. Однако ни один из них не был бы возможен без одного небольшого, но важного устройства; ABS или датчик скорости вращения колеса. А поскольку неисправный датчик может негативно повлиять на работу этих систем, знание того, что делает этот датчик, почему и как он выходит из строя, а также как диагностировать и заменить неисправный датчик, имеет решающее значение.

Что и как делает датчик ABS?

Короче говоря, датчик ABS отслеживает скорость и вращение колеса, чтобы оптимизировать управление тормозами и тягой через ABS. Обычно устанавливаемый на руле, он состоит из двух компонентов: тормозного колеса или тонального кольца, расположенного на оси, которое вращается вместе с колесом, и либо магнитного датчика, либо датчика Холла, который отправляет данные в модуль управления ABS. Данные о скорости вращения колес используются для определения того, когда активировать АБС и какое давление она должна безопасно прикладывать, чтобы остановить автомобиль без блокировки тормозов. Информация о скорости вращения колес также передается другим системам (двигателю, трансмиссии, навигации и системам управления шасси) по линиям передачи данных от блока управления ABS.

Почему датчики АБС выходят из строя?

Независимая установка колесика или тонального кольца может легко загрязниться или повредиться. Точно так же на датчике может собираться пыль. И то, и другое может привести к неустойчивому сигналу или даже к отсутствию сигнала. Другие распространенные причины неисправности включают:

• Разрыв проводки/обмотки датчика из-за чрезмерной вибрации
• Внутренние короткие замыкания
• Увеличенный зазор ступичного подшипника
• Повреждение при замене других компонентов тормозной системы

На что обратить внимание при неисправности датчика ABS?

Неисправный датчик ABS повлияет на ряд важных функций торможения и будет иметь ряд явных предупредительных знаков, в том числе:

• Индикатор ABS: обычно это первый признак неисправности системы ABS. датчик или модуль управления.
• Индикатор контроля тяги: поскольку датчик ABS также передает данные в систему контроля тяги, проблемы могут включать и этот индикатор.
• Снижение тормозной способности при резком торможении: транспортному средству может потребоваться больше времени для остановки или потеря сцепления с дорогой и управляемость при резком торможении.
• Меньшая устойчивость на мокрой или обледенелой дороге: водитель может испытывать снижение сцепления с дорогой и проскальзывание шин при движении по мокрой или обледенелой дороге.

Поиск и устранение неисправностей датчика ABS

Чтобы определить источник неисправности любого датчика, выполните следующие действия:

• Подключите диагностический прибор, запишите коды неисправностей и проверьте параметры оперативных данных для датчика ABS.
• С помощью мультиметра и осциллографа проверьте напряжения питания и сигналы с помощью – выполните измерение на разъеме датчика, чтобы проверить всю линию между блоком управления и датчиком.
• Осмотрите разъемы и проводку датчиков, чтобы убедиться, что они правильно расположены и закреплены, а также на наличие признаков повреждения или загрязнения.
• Проверьте датчик и импульсное кольцо на наличие повреждений.
• При наличии грязи очистите контактную поверхность проволочной щеткой.

Распространенные коды неисправностей

Распространенные коды неисправностей и причины включают:

• C0060 : Левый передний соленоид 1 ABS
• C0065 : Неисправность цепи соленоида 2 передней левой АБС
• C0070 : Неисправность цепи соленоида 1 переднего правого ABS
• C0075 : Неисправность цепи соленоида 2 правой передней ABS
• C0080 : Левый задний соленоид 1 ABS, неисправность цепи
• C0085 : Неисправность цепи соленоида 2 задней левой АБС
• C0090 : Неисправность цепи соленоида 1 ABS заднего правого
• C0095 : Неисправность цепи соленоида 2 заднего правого ABS

Как заменить неисправный датчик ABS

После того, как вы определили, что датчик ABS неисправен, выполните следующие простые шаги для замены датчика наилучшей практикой:

• Для начала ослабьте колесные гайки перед тем, как поднять автомобиль домкратом (пока не откручивайте колесные гайки). Обратитесь к руководству пользователя, чтобы узнать о правильных точках домкрата, и убедитесь, что автомобиль поднят и надежно закреплен.
• Снимите колеса и отойдите в сторону, чтобы получить доступ к тормозной системе.
• Вам также может понадобиться снять тормозные колодки и диски, чтобы увидеть и получить доступ к датчику ABS. Посмотрите наше видео на YouTube, чтобы узнать, как это сделать.
• Получив доступ, снимите болт, которым датчик крепится к ступице, и зажимы, которыми проводка датчика крепится к шасси/кузову автомобиля.
• Затем отключите датчик.
• Очистите область вокруг датчика наждачной бумагой.
• Работаем в обратном порядке, пришло время установить новый датчик ABS. Начните с подключения датчика, а затем протяните жгут проводов назад, чтобы он был прикреплен к кузову/шасси. Затем вставьте его в ступицу.
• Если вам пришлось снять колодки и диски, переустановите их и затяните в соответствии со спецификациями
• Установите колеса, затяните и опустите автомобиль на землю.
• Затем затяните колеса в соответствии со спецификацией производителя.
• Снова подсоедините диагностический комплект и удалите все коды неисправностей. Запустите двигатель и повторно проверьте наличие новых кодов неисправностей. Выйдите из диагностического ПО и выключите зажигание.
• Наконец, убедитесь, что индикатор проверки двигателя погас, затем проведите дорожное испытание.

Связанные ресурсы

Как это работает

Инструкции

Для техников

Для домашних мастеров

Датчик дифференциального давления дизельного сажевого фильтра (DPF) измеряет противодавление выхлопных газов и сигнализирует, когда модуль управления силовой передачей (PCM) должен начать регенерацию.

Нажмите здесь, чтобы узнать больше

Как это работает

Инструкции

Для техников

Для мастеров-любителей

Датчик абсолютного давления во впускном коллекторе (MAP), который обычно используется в двигателях с впрыском топлива, является одним из датчиков, которые модуль управления двигателем (ECM) использует для расчета впрыска топлива.

Нажмите здесь, чтобы узнать больше

Как это работает

Как это сделать

Для техников

Для домашних мастеров

Датчик кислорода, также известный как датчик O2, делает то, что следует из его названия — он измеряет количество кислорода в выхлопных газах. Хотя это может показаться довольно скромным…

Нажмите здесь, чтобы узнать больше

Как это работает

Инструкции

Для техников

Для домашних мастеров

Полное название Датчик массового расхода воздуха, более известный как датчик MAF, расходомер воздуха или иногда просто MAF. Хотя у него может быть много имен, он отвечает только за одно, но…

Нажмите здесь, чтобы узнать больше

Как это работает

Инструкции

Для техников

Для домашних мастеров

Благодаря постоянному ужесточению законодательства по выбросам датчики температуры выхлопных газов становятся все более популярными в современных автомобилях. И поскольку они часто бывают неудачными…

Нажмите здесь, чтобы узнать больше

Сопутствующие товары

Решения для улучшения контроля выбросов, экономии топлива и управляемости.

См. сведения о продукте

Ближайшие сервисные и дизельные центры

• Ремонт форсунок/насосов
• Ремонт автомобиля

Тип транспортного средства

Легковой/легковой грузовой автомобиль

Сельскохозяйственный

Морской

Грузовой автомобиль

Промышленный

Delphi Capability

Advanced Diesel Diagnostics

Common Rail Инжектор

Электронный блок Инжектор

Общий рельсовый насос

DP210 / 310

Электронный блок насоса / Умный инжектор

Mechanical Fuel Sump и инъектор

Управление транспортного средства и ремонт

3

.

Дизель

Выбросы

Управление двигателем

Тормозная система, рулевое управление и подвеска

Местоположение

Сервисный центр Тип

Ремонт форсунок / насосов Ремонт транспортных средств

Расстояние в километрах

Дополнительные параметры

Возможности Delphi Усовершенствованная диагностика дизельных двигателейИнжектор Common RailЭлектронный насос-форсункаНасос Common RailDP210/310Электронный насос / интеллектуальная форсункаМеханический топливный насос и форсунка

Обслуживание и ремонт автомобилей КондиционерДизельВыбросыУправление двигателемТормозная система, рулевое управление и подвеска

Тип автомобиля Автомобиль/LCVAсельскохозяйственныйМорскойГрузовикПромышленный

Адрес

Введите местоположение

Ознакомьтесь с нашими продуктами для вторичного рынка.

Посмотреть каталог запчастей ⟩

© BorgWarner Inc.

© BorgWarner Inc.

Признаки неисправного или неисправного датчика скорости колеса

Признаки неисправного или неисправного датчика скорости колеса | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Стоимость осмотра тормозной системы

Место обслуживания

$94,99 – $114,99

Диапазон цен для всех транспортных средств

Водители в США были бы склонны к многократному штрафу за превышение скорости без важной помощи датчика скорости колеса. Этот компонент, также называемый датчиком ABS, крепится к ступице ведущей шины и отвечает за мониторинг нескольких функций автомобиля, таких как контроль тяги, антиблокировочная система тормозов и, конечно же, скорость автомобиля. В связи с этим, когда датчик скорости колеса выходит из строя или выходит из строя, он обычно влияет на работу этих других функций автомобиля и отображает определенные предупреждающие знаки, которые любой водитель может сразу заметить во время вождения.

Датчик скорости вращения колеса отличается от датчика скорости, установленного внутри трансмиссии автомобиля. Его работа заключается в регистрации фактической скорости вращения колес и передаче этих данных в ЭБУ автомобиля, который управляет всеми электронными функциями автомобиля, грузовика или внедорожника. Как и любое электронное устройство, лучший способ определить, насколько хорошо работает датчик скорости вращения колеса, — это измерить выходное напряжение с помощью вольтметра. Поскольку у большинства автовладельцев нет доступа к этому инструменту, им приходится полагаться на предупреждающие знаки, которые могут указывать на то, что этот компонент начинает изнашиваться или ломается и его необходимо заменить как можно скорее.

Ниже приведены некоторые предупреждающие признаки неисправного или неисправного датчика скорости вращения колеса.

1. На приборной панели загорается индикатор ABS

Поскольку датчик скорости вращения колеса также контролирует антиблокировочную тормозную систему автомобиля, индикатор ABS обычно загорается, когда датчик изношен, отсоединен или был ударил обломками, а значит придется заменить датчик скорости колеса. Существуют и другие проблемы, которые также могут вызвать загорание этого индикатора, включая неисправный насос ABS, изношенные тормозные колодки, низкий уровень тормозной жидкости, проблемы с тормозным давлением или воздух, попавший в тормозные магистрали.

Из-за серьезности отказа компонентов тормозной системы или повреждения тормозов очень важно как можно быстрее связаться с опытным механиком, если вы видите, что во время движения на приборной панели загорается индикатор ABS.

2. АБС не работает должным образом

Антиблокировочная тормозная система предназначена для плавного применения тормозной жидкости для включения тормозных суппортов и колодок, чтобы замедлить движение автомобиля без блокировки шин. Датчик скорости вращения колеса отвечает за передачу скорости вращения колеса в ЭБУ, чтобы он мог сообщить системе АБС, какое давление следует безопасно применять. Когда датчик скорости колеса сломан или не работает должным образом, в первую очередь страдает система ABS.

Если вы нажмете на тормоз и заметите, что передние колеса заблокировались, вам следует немедленно обратиться к местному сертифицированному механику ASE для проверки этой проблемы. Эта проблема может быть проблемой безопасности, и ее не следует откладывать. При необходимости рекомендуется прекратить движение автомобиля до тех пор, пока механик не выявит проблему и не отремонтирует систему АБС. В лучшем случае это будет неисправный датчик скорости вращения колеса, который просто необходимо заменить.

3. Индикатор тяги включен

Контрольная лампа контроля тяги на современных автомобилях обычно загорается, когда водитель автомобиля выключает систему. Если вы не выполнили этот шаг или система контроля тяги активна, наиболее распространенная причина того, что индикатор горит, связана с неисправным датчиком скорости вращения колеса. Датчик скорости вращения колеса также отслеживает скорость вращения колеса и отправляет данные в противобуксовочную систему; Вот почему этот предупреждающий знак обычно возникает из-за изношенного или сломанного датчика скорости колеса.

Как и в случае с системой ABS, противобуксовочная система является устройством безопасности для легковых, грузовых автомобилей и внедорожников. Это сделано для того, чтобы шины не сорвались при нажатии педали газа. Если вы заметили, что индикатор контроля тяги горит, а вы его не выключили, немедленно обратитесь к местному сертифицированному механику ASE.

Вы можете ясно видеть, что датчик скорости вращения колеса делает гораздо больше, чем просто подсчитывает, сколько оборотов ваша шина делает каждую секунду. Он отправляет ценные данные на бортовой компьютер автомобиля каждую миллисекунду, поэтому он очень важен для безопасной эксплуатации вашего автомобиля. Если вы заметили какие-либо из вышеперечисленных предупреждающих знаков, не медлите — как можно скорее свяжитесь с местным сертифицированным механиком ASE, партнером YourMechanic.

---

Следующий этап

Плановый осмотр тормозной системы

Самая популярная услуга, которую заказывают читатели этой статьи, — техосмотр тормозной системы. После того, как проблема будет диагностирована, вам будет предоставлена ​​предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМ. ЦЕНЫ И РАСПИСАНИЕ

---

Противобуксовочная система

ABS (антиблокировочная тормозная система)

ступица колеса в сборе

Приведенные выше утверждения предназначены только для информационных целей и должны быть проверены независимыми экспертами. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн – Пт / 6:00 – 17:00 по тихоокеанскому времени

Сб – Вс / 7:00 – 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Excellent Rating

---

Rating Summary

SEE REVIEWS NEAR ME

Johnny

33 years of experience

264 reviews

Request Johnny

Johnny

33 years of experience

Request Johnny

by Wendy

Toyota RAV4 L4-2.4L — Осмотр тормозной системы — Сакраменто, Калифорния

Джонни прибыл рано, и это было здорово, он провел осмотр менее чем за полчаса и дал нам полное предложение по всем пунктам, требующим внимания, включая тормоза, как наша главная забота. Джонни быстр и эффективен, поэтому я запланировал работу, выполненную им.

Деннис

Ford Escape – Проверка тормозной системы – Сакраменто, Калифорния

Удобство стоит затрат. Я также устал от того, что дилерский центр не особо заботился о моей старой машине. Последние пару раз мне приходилось ждать более часа, чтобы получить свою машину после того, как в автосалоне сказали: «Все готово!». Они также не будут исправлять то, что я просил, говоря, что у них нет времени, и мне нужно вернуться.

Джей

37 лет опыта

947 отзывов

Запрос Джей

Джей

37 лет опыта

Запрос Джей

Эрнест

Chevrolet C10 Pickup V8-5.4L – Осмотр тормозной системы – Долина Морено, Калифорния

Дружелюбный, знающий, терпеливый! Отвратительно ЧЕСТНЫЙ, когда я пытался завалить его деньгами, алкоголем, работой на стороне и дикими танцовщицами – хотя я бы не стал его “сдавать”, если бы он согласился. Такому парню нужна «доля побольше», чем та, которую вы ему платите… потому что в наши дни трудно найти подобную преданность! БЛАГОДАРНОСТЬ!

Рашон

Volkswagen Jetta – Инспекция тормозной системы – Долина Морено, Калифорния

Как обычно, г-н Джей обеспечивает эффективное и профессиональное качество работы. Я очень рекомендую его всем клиентам, которые ищут хорошего механика.

Кристофер

10 лет опыта

114 отзывов

Запрос Кристофер

Кристофер

10 лет опыта

Запрос Кристофер

Патрик

0003

Ford Explorer V6-3. 5L – Проверка тормозной системы – Кэти, Техас

Кристофер был очень хорошо осведомлен и смог решить наши проблемы. Мы бы доверили ему будущие потребности в обслуживании.

Jesse

16 -летний опыт работы

61 Обзоры

Запрос Jesse

Jesse

16 -летний опыт

Запрос Jesse

от Eric

Nissan Frontier V6-3.3 Флорида

Джесси нашел время, чтобы объяснить все, что будет сделано и почему, а затем приступил к ремонту моего грузовика не только профессионально, но и быстро. Будучи инвалидом-ветераном и больше не способным выполнять необходимую работу, приятно знать, что такой механик, как Джесси, найдет время, чтобы объяснить все различные проблемы и то, что нужно сделать, прежде чем вам понадобится все необходимое. После того, как Джесси прошел через все, я почувствовал себя комфортно, что вся работа требуется и нужна. 8 могу с уверенностью сказать, что снова буду использовать yourmechanoc .com и надеюсь, что смогу запросить Jess

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Руководство для механиков по деталям автомобиля

Современные автомобили имеют множество различных деталей и функций, включая каталитические нейтрализаторы, антиблокировочную систему тормозов, полный привод и зажигание без ключа.

Как заменить датчик скорости ABS

Антиблокировочная тормозная система использует датчики скорости, чтобы обеспечить синхронизацию колес при торможении. Большинство современных автомобилей оснащены этим датчиком.

Как заменить электронный модуль управления тормозной системой (EBCM)

Системы ABS управляются электронными модулями управления тормозной системой (EBCM), которые отслеживают данные датчиков и реле для обеспечения плавного и безопасного торможения.

Похожие вопросы

У меня слышен жужжащий победный звук из-под грузовика, кажется, только при движении.. идеи??

Привет. Если у вас проблемы со ступицами, то могут быть проблемы с передним ведущим мостом и раздаточной коробкой. Попросите эксперта проверить и изолировать шум, если вы еще этого не сделали. Воющий шум звучит так, как будто это…

Модуль ABS не может быть перепрограммирован

Здравствуйте. Я бы сначала связался с продавцом, который продал вам новый модуль ABS. Авторитетные дилеры и специалисты по ремонту модулей АБС довольно хорошо помогут вам с «программированием» этой замены. В то время как есть некоторые модули ABS, которые…

Я слышу громкий щелчок со стороны водителя рядом с ободом шины при повороте руля. Передние шины также вибрируют.

Щелчок при повороте очень характерен для неисправного шарнира внешней оси CV. Иногда при таких обстоятельствах можно увидеть, что резиновый пыльник на самом деле порвался и вытекает смазка. Если ты это увидишь (оглянись…

Просмотрите другой контент

Смета

Услуги

Города

Наша команда обслуживания доступна 7 дней в неделю, с понедельника по пятницу с 6:00 до 17:00 по тихоокеанскому времени, с субботы по воскресенье с 7:00 до 16:00 по тихоокеанскому стандартному времени.

1 (855) 347-2779 · [email protected]

Читать часто задаваемые вопросы

ЗАПРОСИТЬ ЦЕНУ

---

Датчики ABS для вторичного рынка TRW — проверены в экстремальных условиях

КАТАЛОГ ЧАСТЕЙ

Пожалуйста, ответьте на контрольный вопрос, чтобы использовать этот поиск

TRW предлагает полный спектр стандартных датчиков ABS для оригинального оборудования (OE) для всех основных производителей в Европе и Азии, что дает вам прекрасную возможность повысить безопасность практически для любого клиента. .

Преимущества выбора TRW для датчиков ABS включают:

• Огромный выбор конструкций для удовлетворения конкретных требований автомобиля
• Более 540 артикулов
• Высококачественные материалы, включая сигнальные и силовые кабели в термоусадочной пленке
• Все детали прошли экстремальные испытания, чтобы гарантировать исключительную производительность



Испытано в экстремальных условиях

Мы можем гарантировать функциональную стабильность и надежность датчика ABS в любых условиях, от -40 ^o C до +150 ^o C. Это потому, что мы тщательно тестируем и проверяем все наши датчики ABS до предела. Наши процессы тестирования гарантируют, что все датчики ABS TRW Aftermarket производятся в точном соответствии с нашими строгими стандартами и имеют ту же структуру, что и оригинальные детали. Потому что если магнит или чип сместится всего на один градус, это может привести к потере мощности сигнала до 30%, что может оказаться опасным для водителей. Трековые и дорожные испытания проводятся как на этапах разработки, так и на этапах производства, а благодаря полимерам высшего качества, используемым во всей линейке датчиков ABS, вы можете быть уверены, что оснащаете автомобиль своего клиента датчиком ABS самого высокого стандарта.



TRW – номер один в области датчиков ABS

Наши датчики ABS, являющиеся частью линейки барабанных тормозов и приводов TRW, обеспечивают исключительную безопасность и защиту для различных транспортных средств. С более чем 540 номерами деталей в области датчиков ABS у нас есть все, что позволяет автомобилям обрабатывать точные данные в любое время.

Наши высококачественные материалы включают в себя сигнальные и силовые кабели в термоусадочной оболочке, высококачественный силикон и точные кабельные каналы, которые обеспечивают идеальный уровень герметичности на протяжении всего срока службы датчика.



Как работает датчик ABS

Датчики ABS выполняют очень простую функцию: они измеряют скорость вращения колеса и отправляют результаты в блок управления ABS. В соответствии с этой информацией автомобиль предпримет регулирующие действия. Например, если датчик ABS регистрирует различные скорости вращения колес (что может привести к потере сцепления с дорогой), клапаны в гидравлической части ABS уменьшат тормозное давление до тех пор, пока колесо снова не начнет свободно вращаться. Этот процесс происходит несколько раз в секунду, что означает, что датчики ABS выполняют работу, с которой не может справиться ни один человек.

Датчики ABS также передают данные, которые они собирают, другим передовым системам автомобиля, таким как ESP, ASR, система контроля движения на спуске и встроенные навигационные системы, если они установлены. Как наиболее нагруженная часть тормозной системы, они невероятно важны для работы большинства автомобилей, а это означает, что неисправные детали необходимо устранять сразу же после обнаружения проблем.



Типы датчиков ABS

Датчики ABS TRW претерпели огромное количество изменений и усовершенствований с момента появления на рынке, что означает, что они доступны в различных исполнениях в зависимости от конкретных требований автомобиля.

Два основных типа — активные и пассивные датчики ABS.

Активным датчикам для работы требуется внешний источник энергии, они предназначены для зубчатых/магнитных энкодеров. Существует также два типа активных датчиков: датчики Холла и магниторезистивные датчики.

• Датчики Холла реагируют на изменения магнитных полей и передают разность напряжений на блок управления в виде волнового сигнала. Благодаря бесконтактному обнаружению магнитных полей им не нужно поворачиваться, чтобы работать. Это означает, что они могут быть чрезвычайно надежными даже на очень низких скоростях.
• Магниторезистивные датчики (AMR) — это самый совершенный тип датчика ABS, но и самый дорогой. Они способны определять направление вращения колес и передавать более надежный сигнал, чем другие варианты. С датчиком ABS, установленным над магнитным энкодером, он может измерять магнитное поле в поперечном направлении, что означает более эффективное и точное определение скорости и направления вращения.

Для пассивных датчиков требуется зубчатое колесо, и они начинают работать только тогда, когда колесо достигает определенной скорости вращения. Они больше, чем активные датчики, и менее точны, что означает, что их присутствие в современных автомобилях становится все более редким, но, учитывая простоту конструкции, их легче проверить, и они часто более надежны. Пассивные датчики TRW построены с катушкой вокруг магнитного сердечника, этот постоянный магнит создает магнитное поле. Когда зубчатое колесо вращается, оно изменяет поле, которое затем индуцирует электрический ток в зависимости от того, есть зубец или нет.



Ведущие исследования и разработки

Антиблокировочная тормозная система (ABS) в настоящее время установлена ​​на большинстве автомобилей во всем мире, удовлетворяя потребность в большей электронной безопасности и удобстве вождения. Являясь одним из ключевых игроков в автомобильной промышленности, TRW гордится тем, что устанавливает стандарты, когда речь идет о датчиках ABS и всех других компонентах тормозной системы. Мы постоянно стремимся улучшать нашу продукцию, чтобы опережать международные нормы, а это означает уверенность для вас и ваших клиентов в том, что продукция TRW превзойдет все, что доступно на рынке.

Вы можете узнать больше о датчиках TRW ABS, просмотрев наш веб-сайт и выполнив поиск в онлайн-каталоге именно той детали, которую вы ищете.

В этом разделе..

Бустеры

Бустеры

Большой охват, почти 340 артикулов в ассортименте, так что вы можете обслуживать больше клиентов.

Узнать больше

Очиститель тормозов

Очиститель тормозов

Мощный аэрозольный распылитель объемом 500 мл, который эффективен и прост в использовании под любым углом, даже в перевернутом положении.

Узнать больше

Тормозная жидкость

Тормозная жидкость

Варианты DOT 3, DOT4 и DOT 5.1, предлагающие решения для тормозной жидкости для любого типа транспортных средств.

Узнать больше

Тормозные шланги

Тормозные шланги

Самая низкая степень объемного расширения в испытаниях AMECA, обеспечивающая лучшее время остановки.

Узнать больше

Цилиндр сцепления

Цилиндр сцепления

Прочный компонент, изготовленный из стали, чугуна или легкого алюминия.

Узнать больше

Тросы ручного тормоза и сцепления

Тросы ручного тормоза и сцепления

Многопрядный трос OE с покрытием из MoS2 для повышения прочности и эластичности троса.

Узнать больше

Главные цилиндры

Главные цилиндры

Широкая область применения, в том числе варианты без содержания хрома 6 и облегченные алюминиевые варианты.

Узнать больше

Бустеры

Большой охват, почти 340 артикулов в ассортименте, так что вы можете обслуживать больше клиентов.

Узнать больше

Очиститель тормозов

Мощный аэрозольный дозатор объемом 500 мл, который эффективен и прост в использовании под любым углом, даже в перевернутом положении.

Узнать больше

Тормозная жидкость

Варианты

DOT 3, DOT4 и DOT 5.1, предлагающие решения для тормозной жидкости для любого типа транспортного средства.

Узнать больше

Тормозные шланги

Самая низкая скорость объемного расширения в тестах AMECA, обеспечивающая лучшее время остановки.

Узнать больше

Цилиндр сцепления

Прочный компонент, изготовленный из стали, чугуна или легкого алюминия.

Узнать больше

Тросы ручного тормоза и сцепления

Многопрядный канат

OE с покрытием MoS2 для повышения прочности и эластичности троса.

Узнать больше

Главные цилиндры

Ассортимент с широким покрытием, включая варианты без содержания хрома 6 и легкие варианты из алюминия.

Узнать больше

Предыдущий Следующий

Датчик скорости вращения колеса: WSS, системы ABS

Датчики скорости вращения колеса (WSS) предоставляют важную информацию о скорости вращения колеса не только для антиблокировочной тормозной системы (ABS), но также для систем контроля тяги и контроля устойчивости. Некоторые автомобили даже сравнивают показания датчика скорости колеса с датчиком скорости автомобиля (VSS), чтобы убедиться, что все эти датчики точны и работают правильно.

В некоторых ситуациях также возможно, что сигнал от WSS может быть недостаточно плохим, чтобы установить код неисправности, но может быть достаточно низким, чтобы нарушить нормальную работу систем ABS, контроля тяги или контроля устойчивости. Это может быть результатом прерывистого сигнала или шумного сигнала, который сбивает с толку модуль управления системой.

В старых системах АБС код неисправности обычно устанавливается в случае потери сигнала в цепи WSS (замыкание или обрыв) или показания одного датчика WSS значительно отличаются от остальных. На некоторых более новых транспортных средствах коды «правдоподобия» также могут быть установлены, если показания скорости любого датчика WSS отличаются от показаний датчика скорости автомобиля более чем на 3–5 миль в час.

Большинство инструментов сканирования позволяют не только считывать и очищать коды ABS, которые включают сигнальную лампу ABS, но и просматривать отдельные входы WSS (информационные данные о производительности или PID). Сканер отобразит ввод скорости в милях в час (миль/ч) для каждого датчика скорости вращения колеса.

ВХОДЫ СКОРОСТИ WSS
Большинство датчиков скорости вращения колес (за исключением «активных» датчиков WSS последнего поколения) не будут генерировать читаемый сигнал до тех пор, пока транспортное средство не достигнет скорости от 3 до 5 миль в час или выше. Вы можете вращать каждое колесо вручную, чтобы увидеть, генерирует ли WSS сигнал, но это не скажет вам, является ли сигнал точным или как один WSS сравнивается с другим. Таким образом, чтобы проверить входные данные WSS, автомобиль должен двигаться по прямой линии со скоростью от 12 до 25 миль в час, пока вы или ваш помощник наблюдаете за PID датчика скорости вращения колеса на сканирующем приборе.

Если все датчики скорости вращения колес генерируют сигнал скорости, и все они совпадают, неисправность заключается не в плохом WSS, а в чем-то другом (возможно, перемежающаяся неисправность проводки в одной из цепей WSS). Поскольку большинство проблем с WSS связано с оборванными проводами, ослабленными или корродированными разъемами проводки, визуально осмотрите провода и используйте омметр или тестер непрерывности, чтобы проверить проводку, покачивая провода вперед и назад. Если цепь внезапно размыкается или показывает скачок сопротивления, вы нашли неисправность.

Если один из ФИД-регуляторов системы WSS показывает ноль миль/ч, а три других показывают скорость автомобиля, причиной неисправности является неисправный датчик или неисправность в цепи датчика (продолжайте читать, чтобы узнать, как проверить сам датчик).

Если все четыре WSS показывают показания скорости, но один из них показывает скорость на пару миль в час быстрее, чем другие, остановите автомобиль и проверьте размер шины на том колесе, которое показывает скорость быстрее остальных. Скорее всего, кто-то установил шину меньшего диаметра, чем другие. Если оба передних датчика WSS показывают другую скорость, чем задние датчики WSS, это также может быть результатом того, что кто-то заменил OEM-шины на шины с другим размером спереди и сзади.

Изменение размера шин приведет к изменению входных сигналов WSS, что может нарушить работу систем ABS, контроля тяги или контроля устойчивости. На некоторых автомобилях модуль управления можно перепрошить, чтобы приспособиться к изменению размера шин. Но на большинстве автомобилей это невозможно. Таким образом, владелец транспортного средства должен придерживаться того же размера шин и колес OEM. Если они хотят заменить свои колеса и шины OEM на колеса и шины вторичного рынка, они могут выбрать колеса большего размера и шины с более низким профилем, чтобы сохранить общий диаметр шины таким же, как и раньше.

Если вы обнаружите, что один WSS читает медленнее, чем другие, причина может быть одной из двух: слишком большая шина на этом колесе или датчик не генерирует импульс для каждой метки в тональном кольце, что приводит к снижению выход на нормальную скорость. Здесь нужно проверить (помимо размера шины) наличие ржавых, корродированных или поврежденных зубцов на тональном кольце или чрезмерного воздушного зазора между кончиком датчика и кольцом.

ПРОВЕРКИ WSS
Независимо от того, есть ли у вас сканер или нет, существует ряд проверок, которые можно выполнить для проверки работы датчика скорости вращения колеса.

Датчики скорости вращения колес на большинстве автомобилей являются магнитными и генерируют сигнал переменного тока, частота и амплитуда которого увеличиваются с увеличением скорости вращения колеса. Их иногда называют датчиками «переменного магнитного сопротивления» (VR) или «пассивными» датчиками WSS, потому что они генерируют собственный сигнал напряжения, когда транспортное средство находится в движении. У них два провода: сигнальный и земляной.

Внутри пассивного датчика WSS находится сердечник постоянного магнита, окруженный обмотками из медной проволоки. Когда зубцы на тональном кольце вращаются вокруг наконечника датчика, оно изменяет магнитное поле и индуцирует ток в обмотках датчика. В результате получается классическая синусоидальная форма тока, которая изменяется в зависимости от скорости вращения колеса.

На силу сигнала может влиять сопротивление внутри датчика, сопротивление внешней проводки и разъемов, металлический мусор от изношенных тормозных дисков, барабанов или полуметаллических тормозных накладок, прилипших к концу датчика, а также воздушный зазор между датчиком и тональным кольцом (которое устанавливается на ось, ШРУС, тормозной диск, тормозной барабан или внутри ступицы).

Узкий воздушный зазор обычно необходим для создания сильного сигнала в магнитных обмотках датчика. Воздушные зазоры обычно составляют от 0,016 дюйма до 0,050 дюйма (от 0,40 до 1,3 мм) в зависимости от применения. Как правило, в тональном кольце должно быть не более 0,006 дюйма биения, потому что слишком большое биение может вызвать неустойчивый сигнал. Треснувшее тональное кольцо также может вызвать неустойчивый сигнал.

При использовании магнитных датчиков WSS целостность датчика можно проверить, подключив омметр к его клеммам. Спецификации сопротивления будут варьироваться в зависимости от приложения, но большинство датчиков должны показывать от 450 до 2200 Ом (всегда ищите точные характеристики, потому что они могут сильно различаться от одного транспортного средства к другому). Если датчик показывает обрыв, короткое замыкание или не соответствует техническим характеристикам, он не может генерировать точный сигнал и должен быть заменен.

Вы также можете проверить выходной сигнал датчика, вращая шину вручную со скоростью примерно один оборот в секунду. С вольтметром, подключенным к клеммам датчика, хороший датчик WSS должен генерировать от 50 до 700 милливольт переменного тока.

Если выход датчика низкий, а датчик съемный, вытащите его и очистите наконечник. Также проверьте воздушный зазор при установленном датчике (обратитесь к спецификациям производителя автомобиля и процедуре регулировки).

Если у вас есть цифровой запоминающий осциллограф, вы можете подсоединить провода к клеммам датчика WSS и наблюдать форму волны на осциллографе. Осциллограф покажет напряжение и частоту сигнала, а также любые отсутствующие или искаженные горбы на синусоидальной волне. Если один или несколько выступов на волновой картине значительно короче других, это указывает на повреждение одного или нескольких зубцов тонального кольца датчика.

На амплитуду сигнала влияет воздушный зазор между каждым зубом и датчиком, поэтому, если зуб сколот, он не будет генерировать такой сильный импульс, как другие зубы. Исправление будет заключаться в замене поврежденного тонального кольца (или концентратора, если датчик и тональное кольцо являются неотъемлемыми частями узла концентратора).

Еще одна вещь, на которую следует обратить внимание, это несоответствие деталей. Для получения точного сигнала тональное кольцо датчика должно иметь правильное количество зубцов для приложения. Убедитесь, что тональное кольцо на сменном роторе, барабане, полуоси или подвесном ШРУСе такое же, как и у оригинала, если какие-либо из этих деталей недавно были заменены или нуждаются в замене.

АКТИВНЫЕ ДАТЧИКИ WSS
В последние годы появилось несколько новых типов «активных» датчиков WSS. Они используются на многих моделях Chrysler, Jeep и Mercedes 1999 года и новее с системами Teves Mark 20e и выше Teves ABS. Активные датчики WSS также используются в Ford Focus, Toyota Tundra и других автомобилях. Этот тип датчика становится все более распространенным на автомобилях последних моделей из-за его большей точности на низких скоростях.

Активные датчики WSS, которые Chrysler называет «магниторезистивными» датчиками, работают как датчик «эффекта Холла» и генерируют прямоугольный импульсный цифровой сигнал, частота которого изменяется в зависимости от скорости вращения колеса. Этот тип датчика обнаруживает изменение магнитной полярности (потока), когда зубцы тонального кольца или небольшие магниты проходят под ним. Небольшие магниты могут быть встроены в подшипники колес или уплотнение подшипника, чтобы датчик WSS мог считывать показания.

Активные датчики часто имеют три провода: вход опорного напряжения (от 5 до 12 вольт), выход сигнала и заземление. Но некоторые активные датчики имеют только два провода (опорное напряжение и обратный сигнал).

Как отличить 2-проводной активный датчик от 2-проводного пассивного датчика? Включите зажигание и проверьте оба провода вольтметром. Если вы видите показания напряжения (от 5 до 12 В), у вас есть активный датчик WSS. Если вы не видите напряжения (0 В), у вас пассивный датчик WSS.

Активные датчики WSS также имеют встроенную схему внутри самого датчика, которая преобразует и усиливает сигнал, прежде чем он вернется в модуль управления. Это позволяет датчику считывать скорость вращения колес вплоть до нуля миль в час (что улучшает контроль ABS на низких скоростях, когда автомобиль останавливается).

При включенном ключе активный датчик WSS имеет два состояния: низкое и высокое. В низком состоянии он генерирует фиксированный возвратный сигнал 0,9 В приблизительно 7 миллиампер. В высоком состоянии он генерирует сигнал 1,65 вольта и 14 миллиампер. Скорость, с которой он переключается между высоким и низким состояниями, соответствует скорости колеса.

Датчик этого типа должен быть подключен к своему жгуту проводов для его проверки, а ключ зажигания должен быть включен, чтобы модуль управления мог подавать опорное напряжение на датчик. Если вы забудете и оставите ключ выключенным, вы не получите никаких выходных данных от активного датчика WSS.

Из-за дополнительной электронной схемы внутри датчика активный датчик WSS нельзя проверить с помощью омметра, как пассивный датчик WSS. Надо смотреть на его выходной сигнал при вращении руля и включенном зажигании. Это можно сделать с помощью диагностического прибора (поищите показания в милях в час при вращении шины или во время тест-драйва), с помощью вольтметра (очень медленно поверните колесо и посмотрите на изменение выходного напряжения с высокого на низкий), с помощью индикатор NOID (светодиоды на индикаторе NOID будут мигать при обнаружении сигнального импульса) или DSO. Форма волны на осциллографе должна иметь форму прямоугольной волны, которая изменяется от низкого (0,9v) до высокого уровня (1,65 В) при вращении колеса. Разница в высоте сигнала должна составлять 0,75 В (1,65 В минус 0,9 В).

Как работают системы и датчики ABS

• 13.03.15
• 4 мин Чтение
• Автор: Кайл Баскомб

Антиблокировочная система тормозов последние двадцать лет является одним из основных элементов автомобильной безопасности. Мало того, что это предусмотрено федеральным законодательством, но без него трудно найти автомобиль. Вождение с антиблокировочной системой тормозов повышает уровень безопасности в любых условиях, будь то зима, весна, лето или осень. Лучшая часть ABS — это ее прозрачность для водителя: почти в каждом современном автомобиле нет кнопок, переключателей или настроек.

Эта прозрачность была достигнута благодаря многолетним инновациям и прогрессу, направленным на то, чтобы сделать антиблокировочную систему тормозов максимально надежной и надежной. В экстренной ситуации водитель хочет одного: полного тормозного усилия прямо сейчас. Поскольку тормозное усилие часто определяется состоянием дорожного покрытия, логично желать, чтобы тормозное усилие было таким же, как и поверхность, чтобы обеспечить полный контроль над автомобилем. Простое запирание тормозов в автомобиле без АБС может отлично сработать в жаркий сухой день, но во время дождя или снега получится мрачная картина. Современные антиблокировочные тормоза решают эту проблему, выполняя работу четырех отдельных тормозных педалей, когда у водителя есть доступ только к одной.

Как работают датчики ABS

В пассивных датчиках ABS PEX используется проводка и конструкция оригинального качества. Вы когда-нибудь устанавливали спидометр на велосипед? Крошечный магнит крепится к спице колеса, а проводной датчик крепится к передней вилке. Каждый раз, когда магнит проходит мимо датчика, компьютер улавливает сигнал и преобразует частоту в показание скорости. Пассивный датчик ABS работает почти так же, но с более прочными компонентами и с магнитом в самом датчике.

Внутри этого датчика PEX находится магнит, обмотанный медной проволокой. Типичное для легковых автомобилей зубчатое колесо (иногда называемое тональным кольцом) установлено на полуоси. Когда это колесо вращается рядом с датчиком ABS, генерируется переменное напряжение, создавая синусоидальную форму волны, улавливаемую модулем ABS. Модуль интерпретирует эту закономерность как скорость, с которой движется конкретное колесо.

Сломанное тональное кольцо



Грязный датчик ABS или треснувшее тональное кольцо могут нанести ущерб системе ABS, создавая ложные включения или коды ошибок, которые препятствуют полному включению системы.

Однако не предполагается, что все четыре колеса всегда будут двигаться с одинаковой скоростью. При прохождении крутого поворота внутренние колеса будут вращаться медленнее, и модуль ABS знает об этом. Всегда существует допуск, при котором скорость колес может различаться, прежде чем транспортное средство сочтет, что возникла проблема. В ситуации аварийной остановки разница между скоростями колес может превышать 30 миль в час, что указывает на заблокированное колесо и необходимость немедленного включения антиблокировочной системы тормозов.

Когда колесо блокируется даже на долю секунды, клапаны в коллекторе насоса АБС снижают давление на тормозной суппорт этого колеса таким образом, что колесо удерживается как можно ближе к порогу блокировки. Поскольку вращающееся переднее колесо позволяет управлять автомобилем больше, чем заблокированное колесо, полезность АБС проявляется сразу.



Пассивный и активный

Используя два провода, пассивный датчик ABS создает переменный ток, который воспринимается как синусоида в модуле ABS, а затем преобразуется в цифровую форму. Колесо тона имеет гребни, которые подходят очень близко к магниту датчика, эффективно «подталкивая» его, создавая напряжение, которое распознает компьютер ABS. Двумя недостатками пассивных датчиков являются их неспособность давать четкий сигнал на скорости менее 5 миль в час и неспособность автомобиля определить, в каком направлении движется колесо.

Активные датчики ABS обычно используют два или три провода и устраняют почти все недостатки пассивных датчиков. Несмотря на то, что они более компактны, активные датчики ABS могут точно измерять скорость менее 1 мили в час и выдавать сигнал скорости переднего и заднего колеса для модуля ABS. Двухпроводной активный датчик использует один провод заземления и один провод опорного напряжения, при этом сигнал передается по опорному проводу. Трехпроводные активные датчики используют отдельные провода заземления, опорного напряжения и сигнальные провода.

Активные датчики (или датчики Холла) всегда отправляют сигнал с одинаковой амплитудой обратно в модуль ABS с различной частотой в форме прямоугольной волны. Пассивные датчики производят синусоидальный сигнал переменной амплитуды, который начинается только при определенной скорости, что делает активные датчики выбором производителей транспортных средств с 1998 года. как и сегодня, существовали различные методы работы систем, некоторые из которых были более эффективными, чем другие.

Типичный автомобиль MY2015 оснащен 4-канальной системой ABS с 4 датчиками. Система использует четыре входа датчиков для сбора данных с каждого колеса и может индивидуально модулировать четыре тормозных канала. Если левое заднее колесо блокируется при заносе, модуль ABS может уменьшить тормозное давление до порога блокировки на этом единственном колесе, чтобы сохранить устойчивость автомобиля, движущегося в заданном водителем направлении.

В старых системах, таких как Volvo 850 1997 года, использовалась 3-канальная система ABS с 4 датчиками. Если одно из задних колес заблокируется, оба колеса будут модулировать насос ABS в тандеме, так как тормозная жидкость подается по одному и тому же каналу. В этой конфигурации одна тормозная магистраль проходит к задней части автомобиля, где она разделяется на задней оси для каждого суппорта.

3-канальная система с 3 датчиками обычно использует два датчика на каждом переднем колесе и один датчик внутри фиксированной задней оси для измерения скорости дифференциала. Только два передних колеса могут регулироваться индивидуально, и оба задних колеса должны быть заблокированы, чтобы задние тормоза могли получить любую антиблокировочную функцию от системы ABS.

4-канальные 4-сенсорные системы устарели из-за необходимости усовершенствованных систем контроля тяги и устойчивости, а также возросшего спроса со стороны потребителей, которым нужен максимально безопасный автомобиль. Без возможности модулировать каждое колесо по отдельности системы стабилизации и контроля тяги не могли бы работать в полной мере, а новые автомобили не соответствовали бы строгим стандартам безопасности современности. Существовали и другие системы с меньшим количеством датчиков и меньшим количеством управляемых каналов, но 3- и 4-канальные/сенсорные системы были наиболее распространены в последние несколько десятилетий.



Как очистить датчик

Датчики ABS являются магнитными, поэтому вполне естественно, что они собирают металлические частицы по мере старения. Токарный станок для автомобильных тормозов является наиболее распространенным подозреваемым в производстве большого количества металлической стружки, которая может вызвать немедленную проблему. Не беспокойтесь — код ABS, сработавший из-за грязного датчика, — это наилучший возможный сценарий, который будет стоить всего лишь банки очистителя тормозов. Я обычно использую аэрозольный спрей для очистки тормозов, так как он быстро испаряется и предотвращает попадание в воздух вредной тормозной пыли. Протрите конец датчика влажной тряпкой. Это обеспечивает наиболее точное считывание скорости и снижает вероятность появления кодов ABS.



Когда требуется замена

Влага, возраст и вибрация являются одними из трех наиболее распространенных причин выхода из строя датчика ABS. Потрескавшаяся проводка из-за дорожного мусора или льда может расколоться или подвергнуться коррозии из-за проникновения влаги. Треснувший корпус датчика позволит влаге проникнуть внутрь и выйдет из строя из-за повреждения медных обмоток. Большинство датчиков ABS расположены в горячих и сухих местах, таких как поворотный кулак или ступица — две вещи, которые пластиковые датчики могут терпеть только очень долго.

Замена датчика АБС часто является одной из самых простых задач на европейском автомобиле. Крепится всего одним болтом, замена включает только снятие колеса и отсоединение провода датчика от его точек крепления. Чтобы увидеть, как легко заменить передний левый датчик ABS на BMW Z4 2007 года выпуска, посмотрите видео от FCP Euro ниже.





---

Автор:

Кайл Баскомб

Кайл является менеджером каталогов Mercedes в FCP Euro и работает в компании с 2014 года.

Датчик скорости переднего колеса — автомобиль и водитель

Существует несколько причин, по которым может загореться индикатор антиблокировочной тормозной системы (ABS), например, сгоревший двигатель ABS или низкое напряжение аккумуляторной батареи. Еще одна причина, по которой может гореть лампа ABS, заключается в неисправности датчика скорости заднего или переднего колеса. Если это действительно так, у вас также могут возникнуть трудности с переключением передач, а также могут загореться индикаторы контроля тяги и/или контроля устойчивости.

Anti-Lock Brakes Turn 40 – History of Automotive ABS

---

ACDelco ACDelco GM Original Equipment 19300584 Front Wheel Speed ​​Sensor

ACDelco ACDelco GM Original Equipment 19300584 Front Wheel Speed ​​Sensor

$26 at Amazon

Mean Mug Auto Mean Mug Auto 21323-231919B ABS Датчик скорости вращения колеса (передний) — совместим с BMW — Заменяет OEM #: 34521182159

Mean Mug Auto Mean Mug Auto 21323-231919B ABS Датчик скорости вращения колеса (передний) – Совместим с BMW – Заменяет OEM #: 34521182159

Теперь скидка 23%

$10 на Amazon

L 3,8L 2007 2009 2009 2012 2011 2011 2013 2014 2015 2016 2017 Заменить OEM 68003281AC 68003281AA

WMPHE WMPHE Совместим с 2 PCS Desturse Speed ​​Speed ​​Front & Right Jeep Wrangler 3.

6 л 3,8 л 2007 2008 20082010 2011 2011 2013 2014 2015 2016 2017 Заменить OEM 68003281AC 68003281AA

$ 30 на Amazon

Teilehaus Датчик скорости колеса спереди левый/справа, совместимый с Chevy, Gmc, Hummer – Silverado 1500 2500 3500, Avalanche, Suburban, Suburban, Suburban, Suburban, Suburban, Suburban, Suburban, Suburban, Yuker, Yuker – Silverado 1500 2500 3500, Avalanch XL, 2003-2007 h3-19300584, 15225723, 19181872

Датчик скорости колеса TeileHaus ABS Передний левый/правый Совместимость с Chevy, GMC, Hummer – Silverado 1500 2500 3500, Avalanche, Suburban, Sierra, Yukon2003 XL h3-19300584, 15225723, 19181872

$ 19 на Amazon

Boxi Boxi Передний левый датчик скоростной скорости ABS LALEDACALAC ESCALAD Датчик скорости, совместимый с Chevy Silverado Express Suburban Tahoe GMC Savana Sierra Yukon XL Cadillac Escalade 19181873 15233108

Купить на Amazon

---

Что такое датчик скорости переднего колеса?

Современные автомобили оснащены четырьмя датчиками скорости вращения колес — по одному на каждое колесо автомобиля. Помимо контроля функций автомобиля, таких как контроль тяги, датчики скорости вращения колес являются неотъемлемой частью антиблокировочной тормозной системы вашего автомобиля, поскольку они отслеживают скорость колес и постоянно отправляют эту информацию на контроллер ABS. Эта информация интерпретируется контроллером, чтобы определить, все ли в порядке или нужно активировать автоматический тормоз и остановить автомобиль.

Пассивные датчики скорости вращения колес были первым типом датчиков скорости, устанавливаемых вместе с АБС в современных автомобилях. Они функционируют путем подачи аналоговых сигналов с помощью переменного напряжения на блок управления ABS. В наши дни автомобили оснащены активными датчиками скорости вращения колес, которые регистрируют сигналы через датчик магнитных импульсов. Некоторые из преимуществ активных датчиков скорости вращения колес:

• Менее чувствительны к электромагнитным помехам.
• Более компактный и легкий, чем пассивные датчики
• Нечувствительны к колебаниям температуры и вибрациям.
• Способен определять направление вращения колеса.
• Возможность подачи цифровых выходных сигналов на контроллер ABS.

Типы датчиков скорости передних колес

Вы можете выбрать OEM-датчики скорости передних колес, которые специально разработаны для вашего автомобиля, или вы можете использовать обычные датчики скорости вращения колес, которые будут намного дешевле. Вот несколько примеров датчиков скорости передних колес, доступных на Amazon:

Датчик скорости переднего колеса ACDelco GM ABS

Если у вас есть автомобиль GM, такой как Chevrolet Silverado, GMC Yukon, Chevrolet Suburban или GMC Sierra, вы можете быть уверены в качестве и надежности переднего колеса ACDelco GM. датчик скорости. Это деталь, рекомендованная GM, что означает, что она соответствует спецификациям GM OEM в отношении подгонки, формы и функции.

Датчик скорости переднего колеса Mean Mug Auto ABS

Датчик скорости переднего колеса Mean Mug Auto ABS совместим с моделями BMW. Он рассчитан на долгие годы эксплуатации и имеет пожизненную гарантию. Для вашего удобства этот датчик скорости переднего колеса поставляется с предварительно установленными втулками на проводах, чтобы упростить установку.

Двухкомпонентный датчик скорости вращения колеса WMPHE с АБС

Если у вас есть модель Wrangler с 2007 по 2017 год, выберите двухкомпонентный комплект датчика скорости вращения переднего колеса WMPHE, который состоит из датчиков левого и правого передних колес. Эти датчики скорости были изготовлены в соответствии со строгими стандартами контроля качества, поэтому вы можете рассчитывать на качество и долговечность.

Двухкомпонентный датчик скорости вращения колеса ABS

Двухкомпонентный датчик скорости вращения колеса ABS также состоит из датчика скорости переднего и левого переднего колеса. Эти датчики скорости передних колес совместимы с некоторыми моделями Chevrolet и GMC.
