Где в компьютере взять 12 вольт – Напряжение с блока питания компьютера, как взять 12 вольт.

Напряжение с блока питания компьютера, как взять 12 вольт.

В современном мире существует множество различных устройств, требующих подключения к электросети. Для некоторых из них требуется определенный блок питания. Напряжение и сила тока играют важную роль в функционировании любого электроприбора. В сегодняшней статье я хочу рассказать о том, как взять напряжение с блока питания компьютера и каким образом можно получить 12 Вольт.


Содержание статьи


Какое напряжение с блока питания компьютера можно получить

Вы, наверное, сами прекрасно понимаете, что системный блок ПК – это комплекс устройств позволяющих системе работать. Каждое из них требует подключения к электрической сети. Но вот для определенного оборудования оно может быть разным. Допустим, большинство вентиляторов работают от 5 Вольт при силе тока в 0.1 Ампер. Для других устройств требуются другие значения. Именно для обеспечения работы всех комплектующих имеется блок питания компьютера. Он преобразует напряжение и обеспечивает каждое изделие необходимым током. Если мы рассмотрим БП компьютера, то увидим, что в нем имеется огромное количество проводов и портов для подключения. Они имеют свои цвета, и это не просто так. На боковой или задней стенке корпуса блока питания имеется табличка, на которой указана вся необходимая информация.

Разбираемся с маркировкой

Взгляните на картинку. Там указано, что оранжевый провод (orange) имеет исходящее напряжение в +3.3V, желтый (yellow) — +12V, красный (red) — +5V и так далее. Кроме этого, есть пометка о силе тока. Черный провод в большинстве случаев является общим (минусом или «земля»). Исходя из полученной информации, можно понять, что получить нужное напряжение с блока питания, даже работающего, совсем не сложно.

Учитывайте, что блок питания запускается замыканием проводов GND (минус) и PWR SW. Работает до тех пор, пока данные цепи замкнуты! То есть, разъемы будут работать только тогда, когда блок питания подаст напряжение.





Для чего может понадобиться напряжение с блока питания компьютера

Вы спросите, а зачем вообще это нужно? Расскажу на своем опыте. Мне в руки попался монитор, работающий от 12 Вольт, однако кабеля подключения к электросети у меня не было. Имеющиеся блочки от других устройств не подходили по силе тока или по напряжению. Монитор нужно было проверить в течение дня, а отправиться на поиски нужного зарядного, не было ни времени, ни желания. Взяв 12 Вольт с желтого провода на молексе БК питания компьютера, мне удалось включить монитор. Оказалось, что это вполне удобно. Не нужно искать лишнюю розетку, а сам экран запускается вместе с системным блоком. Спустя год у меня все так и работает.

Существует еще целый ряд возможностей, которые дает напряжение с блока питания компьютера.

  • Многие мастера из БП ПК делают блок питания для шуруповерта и других электроинструментов.
  • Существует возможность переделать блок питания ПК под автомобильное зарядное для аккумуляторов.
  • Вы всегда можете зарядить любое устройство, выбрав нужное напряжение. Согласитесь, ведь часто бывает так, что оригинальные блоки выходят из строя в самый неподходящий момент.
  • Можно запитать диодную ленту или любой другой осветительный прибор, требующий небольшое напряжение.

Как взять 12 вольт с блока питания компьютера

Как вы уже поняли, взять напряжение с блока питания компьютера достаточно просто. Вам необходимо лишь подключить устройство к желтому проводу (плюс) и черному (минус). Только будьте внимательны и не перепутайте полярность, иначе ваше устройство, скорее всего, выйдет из строя. Опять же повторюсь, не забывайте о том, что блок питание подаст напряжение на провода только тогда, когда он будет запущен. Если вы работаете с демонтированным БП ПК, который изъят из корпуса, то необходимо запустить устройство путем замыкания проводов GND (минус) и PWR SW.



Если вы еще не знакомы со статьей моего коллеги «Варрам — робот для вашего питомца», то прочесть её можно нажав сюда.

Немного информации в помощь

Для того, чтобы вам было легче понять, какое напряжение с блока питания вы получите, я составил небольшую таблицу. Пользоваться ей нужно по такому принципу: положительное напряжение + ноль =итог.

ПоложительноеНольИтог
+12V0V+12V
+5V-5V+10V
+12V+3,3V+8,7V
+3,3V-5V+8,3V
+12V+5V+7V
+5V0V+5V
+3,3V0V+3,3V
+5V+3,3V+1,7V
0V0V0V

А вы знаете, что не пропустите ни один наш материал, если оформите подписку? Оформить подписку легко: достаточно лишь ввести свой email в форму под этой статьей и нажать на кнопку «Подписаться на рассылку». И вы всегда будете в курсе наших публикаций!

Надеюсь, сегодняшняя статья была понятна и полезна. Теперь вы знаете, как получить нужное напряжение с блока питания компьютера и каким образом взять 12 Вольт. Однако помните, что обращение с электроприборами требует соблюдения правил техники безопасности. В случае, если вы не уверены в своих знаниях, лучше попросить помощи у профессионала.

Автор: Максим Заворотный, написано статей: 170. Комментировал: 223.

Надеюсь мои статьи будут вам полезны, ведь я стараюсь передать весь имеющийся опыт и знания. С радостью отвечу на все возникшие вопросы и могу дать дельный совет. Буду ждать ваших отзывов, мнений и предложений.

www.allremont59.ru

ИСПОЛЬЗОВАНИЕ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ БЕЗ ПК

Необходимость подать питание на адаптер для подключения жесткого внешнего диска через гнездо USB к персональному компьютеру заставила вспомнить о давно пылившемся на антресолях блоке питания JNC LC-200A. Напряжение 12 и 5 вольт в наличии есть, тока в достатке. Да что там говорить - профильный блок питания в подобных ситуациях всегда лучший вариант.

Свою функцию он выполнил успешно. Другой источник питания для этих целей решил не искать, вот только смущает обилие проводов выходящих из него наружу. И выход тут один, раз уж решил использовать его постоянно – необходима доработка.

Разобрал блок питания на отдельные узлы, покрасил корпус, просверлил в нижней части  отверстия для клемм и установки на днище резиновых ножек (которые и поставил в первую очередь, а то пока соберешь, весь стол железом днища обдерешь).

Клеммы поставил на все виды имеющихся напряжений, пусть будут. Красные «+12», «+5», «+3,3» вольта, а чёрные «0», «-12», «-5». Тем более, что используя их различное сочетание, можно получить весьма широкий спектр постоянных выходных напряжений.

Взялся за плату. Провода, идущие на вентилятор, ранее были просто запаяны – установил разъём на случай необходимости разборки блока питания в дальнейшем.

Из выводных проводов нетронутыми оставил два жгута, остальные укоротил и объединил (в соответствии с цветом и конечно же выходным напряжением).

Плату на место, укороченные провода к клеммам, цельные жгуты вывел наружу.

Затем поставил на место разъём сетевого питания и выключатель, причём последний, раньше располагался вне корпуса на полуметровом кабеле, но в итоге был интегрирован в имевшуюся и не используемую верхнюю сетевую розетку. Вентилятор установил так, чтобы он гнал воздух внутрь корпуса. Вот тут посмотрите как стартовать БП без ПК.

Привернул верхнюю часть корпуса  на место, на одном выводном жгуте оставил разъём питания для подключения жёстких дисков c интерфейсом IDE, на другой установил разъём для дисков с интерфейсом SATA. Клеммы питания подписал самым простым и доступным образом - распечатал необходимые обозначения, наклеил сверху текста скотч, вырезал и приклеил.

Обратная сторона собранного блока питания. Кнопка включения расположилась в удобной нише, случайное включение или выключение её практически невозможно. И это не мелочь, так как при несанкционированном отключении питания от подключённого к компьютеру жесткого внешнего диска возможны неблагоприятные последствия. Пользоваться доработанным блоком питания для подключения ЖВД несравненно удобней, сказал бы даже комфортно. Плюс к этому возможность использования блока питания и для получения других самых различных постоянных напряжений.

Получение разных напряжений - таблица соединений

ПолучаемСоединяем
24.0V12V и -12V
17.0V12V и -5V
15.3V3.3V и -12V
10.0V5V и -5V
8.7V12V и 3.3V
8.3V3.3V и -5V
7.0V12V и 5V
1.7V5V и 3.3V

Также БП стал более компактным и мобильным, поэтому применений ему будет масса - необходимость в мощном и отдельном источнике различных напряжений возникает часто. Автор проекта - Babay iz Barnaula.

   Форум по БП

   Обсудить статью ИСПОЛЬЗОВАНИЕ КОМПЬЮТЕРНОГО БЛОКА ПИТАНИЯ БЕЗ ПК




radioskot.ru

Блок питания для автомагнитолы из компьютерного БП.

Как "запитать" автомагнитолу от компьютерного блока питания?

Главная тема уже озвучена в заголовке, поэтому перейдём сразу к делу. Итак, что нам понадобится? Во-первых, рабочая автомагнитола или автомобильный CD/MP3-ресивер. У меня на руках оказался автомобильный CD/MP3-ресивер Panasonic CQ-DFX883N.

Во-вторых, компьютерный блок питания формата AT или ATX. Сейчас полно компьютерного железа от старых ПК, в том числе и блоков питания.

Где его можно найти бесплатно или за минимальные деньги?

  • Вытащить из своего старого ПК, который пылится в чулане;

  • Купить за копейки на "барахолке" - такие 100% есть на любом радиорынке;

  • Починить и довести до ума неисправный компьютерный БП.

Для своей затеи я купил "бэушный" блок питания как раз на "барахолке".

Прежде чем подключать компьютерный БП к автомагнитоле – нужно его проверить и, если надо, довести до рабочего состояния. Об этом чуть позже, а пока о том, как подключить автомагнитолу к компьютерному БП.

Подключение автомагнитолы к компьютерному БП.

У компьютерного блока питания (БП) есть здоровый жгут с выходными разъёмами. Провода чёрного цвета – это минус или общий провод. По жёлтым подаётся напряжение +12V. Остальные провода нам будут не нужны – их использовать не будем. Так вот нам нужно от блока питания взять всего-навсего 12V. Для этого берём любой из разъёмов MOLEX или Floppy-разъём. Далее откусываем от него жёлтый провод (+12V) и чёрный провод – минусовой. Затем подключаем эти провода к питающим проводам автомагнитолы.

Стоит отметить, что выходной канал на +12V достаточно мощный и может "отдать" в нагрузку ток в 8-10 ампер (при мощности БП 200 - 300 Вт.), что, собственно, нам и нужно. Обычно, максимальный ток, потребляемый автомобильным CD/MP3-ресивером составляет 10-15 ампер. Но это максимум!

Кроме этого нужно провести лёгкую доработку, если у вас блок питания формата ATX. Об этом расскажу чуть позднее.

У автомагнитолы имеется 3 провода, к которым подключается питание (напряжение +12V) от штатной электросети автомобиля. Чёрный провод – это минус (по другому - общий провод, "земля", Ground). Жёлтый провод – это +12V (маркируется как Battery). Это основные провода для подключения питания к автомагнитоле.

Но даже если подключить эти провода к аккумулятору или БП, автомагнитолу мы не включим – она будет в дежурном ("спящем") режиме.

Поэтому ищем красный провод (маркируется ACC) у автомагнитолы и скручиваем его вместе с жёлтым проводом +12V. Штатно красный провод подключается к замку зажигания авто.

Как только водитель замыкает ключом зажигания электрическую цепь, автомагнитола автоматически переходит из спящего режима в рабочий – включается подсветка дисплея автомагнитолы. При этом красный провод через замок зажигания закорачивается на плюс +12V. Мы же это делаем, принудительно соединяя жёлтый (+12V) и красный провод.

При этом автомагнитола будет включатся сразу же при подаче напряжения.

Отличие компьютерных блоков питания формата AT от ATX.

Компьютерные блоки формата AT не имеют дежурного блока питания +5 (Standby) и выходных напряжений 3,3V. Поэтому при включении такого блока на его выходах +12V, +5V, -12V, -5V напряжение появляется сразу.

У блоков питания формата ATX есть дежурный источник питания на +5VSB (Standby). Он работает всегда, пока блок питания подключен к сети 220V. Чтобы на выходных каналах появились напряжения +12V, -12V, +5V, -5V, +3,3V нужно на главном выходном разъёме замкнуть зелёный и чёрный провод.

Если вы хотите, чтобы выходные напряжения появлялись сразу после включения БП, то можно установить перемычку между зелёным (Power ON) и чёрным проводом. При этом блок питания будет выходить из "спящего" режима сразу после подачи на него напряжения сети 220V.

Восстановление компьютерного блока питания.

Для начала пробуем включить блок питания. В большинстве случае бывшие в употреблении (б/у или "бэушные") блоки питания от ПК, как правило, рабочие, но имеют некоторые дефекты (отсутствие некоторых выходных напряжений, пониженное напряжение на одном из каналов +12, -12, +5, -5 вольт и т.п.). Даже если блок питания запустился – при этом начнёт крутить вентилятор – стоит вскрыть корпус блока питания, выгрести из него всю пыль, открутить печатную плату и осмотреть контакты на предмет непропая. Если нужно - исправить дефекты.

Перед проведением любых работ необходимо отключать блок питания от сети 220V. Также после этого не помешает принудительно разрядить высоковольтные электролитические конденсаторы входного выпрямителя (220-470 мкФ. * 250V). Сделать это можно подключив на несколько секунд резистор на 100-200 кОм параллельно контактам конденсатора. Естественно, держать пальцами резистор не стоит - иначе можно получить лёгкий удар током.

Эта операция необходима потому, что остаточный электрический заряд конденсаторов опасен (в рабочем режиме на них 200V!). При случайном касании выводов конденсаторов можно получить лёгкий электрический удар. Явление весьма неприятное.

Особое внимание стоит обратить на состояние электролитических конденсаторов выходных выпрямителей. Если они вздуты, имеют разрыв засечки, то их нужно заменить новыми.

Более подробно об устройстве компьютерных блоков питания формата AT рассказано здесь.

Чтобы блок питания выглядел более солидно можно покрасить его аэрозольной краской-спреем (продаётся в любом магазине автозапчастей).

Главная &raquo Секреты ремонта автомагнитол &raquo Текущая страница

Также Вам будет интересно узнать:



go-radio.ru

Напряжения внутри компьютера. Часть первая.

Бывают случаи, когда надо для чего-либо подключить питание от компьютера, будь это те же светодиоды или другие светоизлучающие приборы для подсветки, LCD или иные устройства вывода информации, дополнительные вентиляторы, помпы и т.д. Но часто возникает вопрос: где найти нужное напряжение?

В этой статье я постараюсь хотя бы частично ответить на это вопрос.

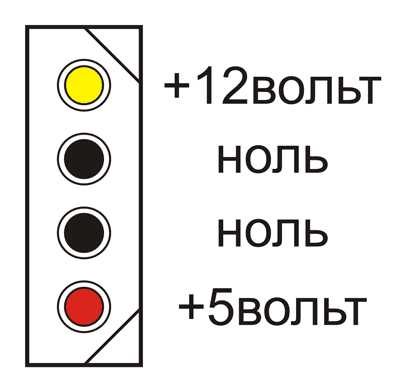

Для начала возьмем привычный всем разъем питания типа "молекс" (molex) с помощью которого подключается питание на винчестер, CD-ROM и т.д.





Как мы видим, в нем подведены 4ре провода, по стандарту это должны быть желтый, красный, и два черных.

С этого разъема можно получить +12 или +5 вольт питания для нашего устройства.





Конечно же, эти два напряжения ещё не весь набор напряжений, необходимых для питания компьютера.

Посмотрим же на разъем подключаемый к материнской плате:





Этот разъем в течении развития стандарта  менялся, при этом обеспечивалась совместимость с предыдущими версиями стандарта.

20-ти штырьковый разъем имеет следующую распиновку:



1
 +3.3 В Оранжевый
 2 +3.3 В  Оранжевый
 3 Ноль  Черный
 4 +5 В  Красный
 5 Ноль  Черный
 6 +5 В  Красный
 7 Ноль  Черный
 8 PW_OK  Серый
 9 +5 В VSB  Пурпурный
 10 +12 В  Желтый
 11 +3.3 В  Оранжевый
 12 -12 В  Синий
 13 Ноль  Черный
 14 PS_ON  Зеленый
 15 Ноль  Черный
 16 Ноль  Черный
 17 Ноль  Черный
 18 -5 В  Белый
 19 +5 В  Красный
 20 +5 В  Красный
  •  PW_OK  (Питание в Порядке) - сигнал состояния, генерируемый блоком питания, чтобы уведомить компьютер, что напряжения +5 и +3,3 вольт в пределах диапазонов, требуемых для надлежащей работы (+5 вольт, когда питание в порядке).
  • PS_ON (Включить питание) - Замыкается на ноль для подачи блоку питания команды на подачу электропитания.
  • +5 В VSB (дежурные +5 вольт) - Напряжение подается на материнскую плату даже при выключенном компьютере.

Позднее была разработана новая версия стандарта, в которой был описан 24х штырьковый разъем.


1
 +3.3 В Оранжевый
 2 +3.3 В  Оранжевый
 3 Ноль  Черный
 4 +5 В  Красный
 5 Ноль  Черный
 6 +5 В  Красный
 7 Ноль  Черный
 8 PW_OK  Серый
 9 +5 В VSB  Пурпурный
 10 +12 В  Желтый
 11  +12 В Желтый
 12 +3.3 В Оранжевый
 13 +3.3 В  Оранжевый
 14 -12 В  Синий
 15 Ноль  Черный
 16 PS_ON  Зеленый
 17 Ноль  Черный
 18 Ноль  Черный
 19 Ноль  Черный
 20 -5 В  Белый
 21 +5 В  Красный
 22 +5 В  Красный
 23 +5 В  Красный
 24 Ноль  Черный

Были добавлены дополнительные линии +3,3 +5 и +12 вольт.

Изменилось положение защелки, но в большинстве случаев её делают достаточной длинны для перекрытия положения в обоих версиях стандарта.

Часто у блоков питания дополнительные 4ре штырька "отстегиваются" от основного разъема, что позволяет использовать их с материнскими платами, использующие 20ти штырьковые разъемы

В большинстве случаев, если нет большой нагрузки, материнские платы, рассчитанные на 24х штырьковый разъем могут работать  и с 20-ти штырьковым разъемом.  В этом случае разъем подключают с некоторым "сдвигом".





< Предыдущая   Следующая >

www.modding.kh.ua

Где взять в компьютере выход на 12 в

на распайке блока питания

желтый провод +12 черный масса красный +5

Жесткий диск питает 12 вольт. а вот 7 вольт можно получить соединив +12 вольт и -5 вольт. Я так вентиляторы замедлил, чтобы шумел меньше

с молекса от БП<img src="//content.foto.my.mail.ru/mail/kozarnik/_answers/i-136.jpg" >

желтый провод +12 вольт, черный "минус", красный +5 вольт. взять можно с любого разъёма <a rel="nofollow" href="http://www.linuxhardware.org/images/articles/intel775a643800-091704/PCPC-Turbo-Cool-510-Express-molex.jpg" target="_blank" >МОЛЕКС</a>
