ᐅ Схема предохранителей Ford S-Max и Galaxy (2006-2015)
| Ford Galaxy и S-Max | |||||
| Galaxy Mk1, Mk2 (1995-2006) | Galaxy Mk3, S-Max Mk1 (2006-2015) | Galaxy Mk4, S-Max Mk2 (2015-н.в.) | |||

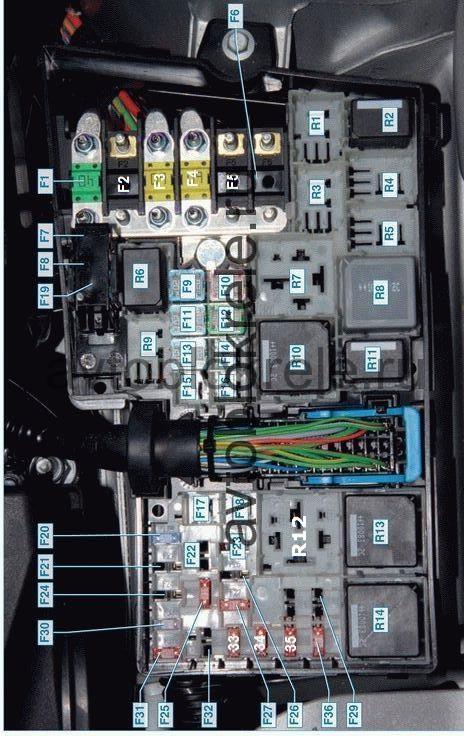

| № | А | Функция/компонент |
| F1 | 10 | Модуль управления коробкой передач (AWF21) |
| 15 | Модуль управления коробкой передач (MPS6) | |
| F2 | 5 | Управление свечой накаливания (для автомобилей с дизельными двигателями) |
| 5 | Мониторинг работы свечей предпускового
подогрева испарителя (2. 0L Duratorq-TDCi Stage V и 2.2L Duratorq-TDCi
Stage V)
| |
| F3 | 70 | Вентилятор охлаждения двигателя — сдвоенный вентилятор (2.3L Duratec-HE и 2.2L Duratorq-TDCi (автомат.)) |
| 80 | Электрогидравлический усилитель рулевого управления (EHPAS) (1.6L EcoBoost SCTi, 2.0L EcoBoost SCTi, 1.6L Duratorq-TDCi Stage V и 2.0L Duratorq-TDCi Stage V) | |
| F4 | 60 | Свечи подогрева |
| F5 | 60 | Вентилятор охлаждения двигателя (1. 6L
Duratorq-TDCi, 2.0L Duratorq-TDCi, 2.0L Duratorq-TDCi Stage V, 2.2L
Duratorq-TDCi (ручной), 2.0L Duratec-HE, 2.3L Duratec-HE и 2.0L EcoBoost
SCTi)
|
| 70 | Вентилятор системы охлаждения двигателя — сдвоенный вентилятор (1.6L EcoBoost SCTi) | |
| F6 | 7,5 | Датчик HEGO (1.6L Duratorq-TDCi) |
| 10 | Датчик HEGO, датчик CMS, кислородный датчик (система управления двигателем) | |
| 20 | Свеча предпускового подогрева испарителя (2. 0L Duratorq-TDCi Stage V и 2.2L Duratorq-TDCi Stage V)
| |
| F7 | 5 | Соленоиды реле |
| F8 | 10 | Модуль управления силовым агрегатом, дозатор топлива, датчик MAF, клапан управления давлением в топливном коллекторе (система управления двигателем) |
| 20 | Модуль управления силовым агрегатом (2.0L EcoBoost SCTi и 2.0L Duratorq-TDCi Stage V) | |
| 15 | Модуль управления силовым агрегатом (1. | |
| F9 | 10 | Датчик MAF, топливные форсунки (система управления двигателем) |
| 5 | Испаритель топливного насоса (2.0L Duratorq-TDCi Stage V) | |
| 7,5 | Датчик MAF, клапан EGR, испаритель топливного насоса (2.2L Duratorq-TDCi Stage V) (система управления двигателем) | |
| 7,5 | Клапан удаления воздуха из системы
охлаждения, датчик TMAF, активные жалюзи радиатора, перепускной клапан,
катушка реле, вспомогательный водяной насос (1. 6L EcoBoost SCTi)
| |
| F10 | 10 | Модуль управления двигателем (2.0L Duratorq-TDCi) |
| 7,5 | Вспомогательный водяной насос (1.6L EcoBoost SCTi) | |
| F11 | 10 | Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, клапан EGR, клапан регулировки подачи масла IVVT (система управления двигателем) Датчик T.MAF, регулируемый клапан выдержки времени выпуска, активные жалюзи радиатора, клапан продувки канистры, клапан регулировки турбокомпрессора, регулятор давления наддува (система управления двигателем) |
| 10 | Клапан регулировки турбокомпрессора, датчик
MAF, активные жалюзи радиатора, клапан EGR, клапан VCV (1. 6L
Duratorq-TDCi)
| |
| 5 | Датчик MAF, датчик наличия воды в топливе, активные жалюзи радиатора, впускной клапан дозировки топлива (2.0L Duratorq-TDCi Stage V) | |
| 7,5 | Давление в топливном коллекторе, дозатор топлива, активные жалюзи радиатора (2.2L Duratorq-TDCi Stage V) | |
| 10 | Клапан регулировки давления турбокомпрессора, клапан установки регулируемого газораспределения впускных клапанов, клапан установки регулируемого газораспределения выпускных клапанов, продувочный клапан угольного фильтра системы контроля за парами топлива, электрический перепускной клапан (1.6L EcoBoost SCTi) | |
| F12 | 10 | Катушка в сборе со свечой зажигания; клапан продувки канистры, датчик давления системы рулевого привода с усилителем (система управления двигателем) |
| F12 | 10 | Дроссельная заслонка системы рециркуляции
отработавших газов (EGR), система управления турбокомпрессором с
поворотными лопатками (2. 0L Duratorq-TDCi)
|
| 5 | Катушки реле (2.0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi Stage V и 1.6L Duratorq-TDCi) | |
| 15 | Катушки зажигания (1.6L EcoBoost SCTi и 2.0L EcoBoost SCTi) | |
| F13 | 15 | Кондиционирование воздуха |
| F14 | 15 | Отопитель дизельного фильтра (2.0L Duratorq-TDCi, 2.0L Duratorq-TDCi Stage V и 1.6L Duratorq-TDCi) |
| 10 | Датчики кислорода в выхлопных газах (2,2L Duratorq-TDCi Stage V) | |
| F15 | 40 | Реле стартера |
| F16 | 80 | Дополнительный подогреватель, работающий на дизельном топливе (PTC) |
| F17 | 60 | Питание А центрального блока плавких предохранителей |
| F18 | 60 | Питание В центрального блока плавких предохранителей |
| F19 | 60 | Питание С центрального блока плавких предохранителей |
| F20 | 60 | Питание D центрального блока плавких предохранителей |
| F21 | 30 | VQM/без VQM: приборный щиток/аудиоблок/AC/FLR |
| F22 | 30 | Модуль щеток стеклоочистителя |
| F23 | 30 | 2006-2008: Электрообогрев заднего стекла |
| 25 | 2009-2015: Электрообогрев заднего стекла | |
| F24 | 30 | Омыватели фар |
| F25 | 30 | Клапаны ABS |
| F26 | 40 | Насос ABS |
| F27 | 30 | 2006-2010: Вспомогательный подогреватель топлива |
| 25 | 2011-2015: Вспомогательный подогреватель топлива | |
| F28 | 40 | Вентилятор отопителя |
| F29 | – | Не используется |
| F30 | 5 | 2011-2015: Питание ABS 30 |
| F31 | 15 | Звуковой сигнал |
| F32 | 5 | 2009-2015: Отопитель, работающий на топливе – дистанционное управление |
| F33 | 5 | Блок управления приборами освещения, соленоиды подкапотного блока плавких предохранителей |
| F34 | 40 | Обогрев ветрового стекла, левая сторона |
| F35 | 40 | Обогрев ветрового стекла, правая сторона |
| F36 | 5 | 2006-2010: ABS |
| 15 | 2011-2015: Питание заднего стеклоочистителя 15 | |
| F37 | 10 | 2006-2010: Обогрев передних форсунок омывателя |
| 7,5 | 2011-2015: Обогрев передних форсунок омывателя/FLR + FSM KL15 | |
| F38 | 5 | 2006-2010: Система адаптивного круиз контроля (ACC) |
| 10 | 2011-2015: Питание PCM/TCM/EHPAS 15 | |
| F39 | 15 | Система адаптивного освещения (Adaptive Front Lighting System – AFS) |
| F40 | 5 | 2011-2015: Коррекция наклона света фар/модуль системы адаптивного головного освещения (AFS) |
| F41 | 20 | Панель управления |
| F42 | 10 | 2006-2010: Блок управления двигателем, блок управления трансмиссией, электрогидравлическое рулевое управление (EHPAS) |
| 5 | 2011-2015: Щиток IP | |
| F43 | 5 | 2006-2010: Коррекция наклона света фар/модуль системы адаптивного головного освещения (AFS) |
| 15 | 2011-2015: Аудиоблок / модуль закрывания тормозных клапанов (BVC) / модуль цифрового аудиовещания (DAB) | |
| F44 | 20 | Электрогидравлическое рулевое управление (2. 0L Duratorq-TDCi), вакуумный насос (2.5L Duratec-ST)
|
| 5 | 2011-2015: Автоматическая система воздушного кондиционирования (AC) / система воздушного кондиционирования (AC) с ручным управлением | |
| F45 | 5 | 2006-2010: Задний стеклоочиститель |
| 5 | 2011-2015: FLR (запуск/остановка) |

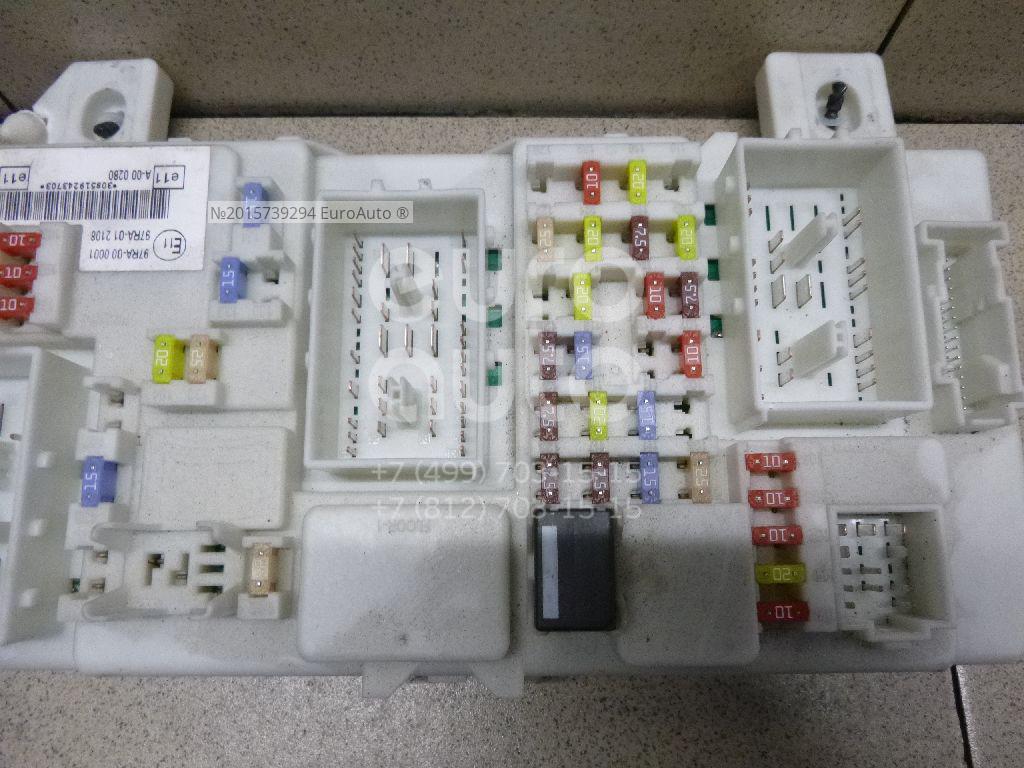

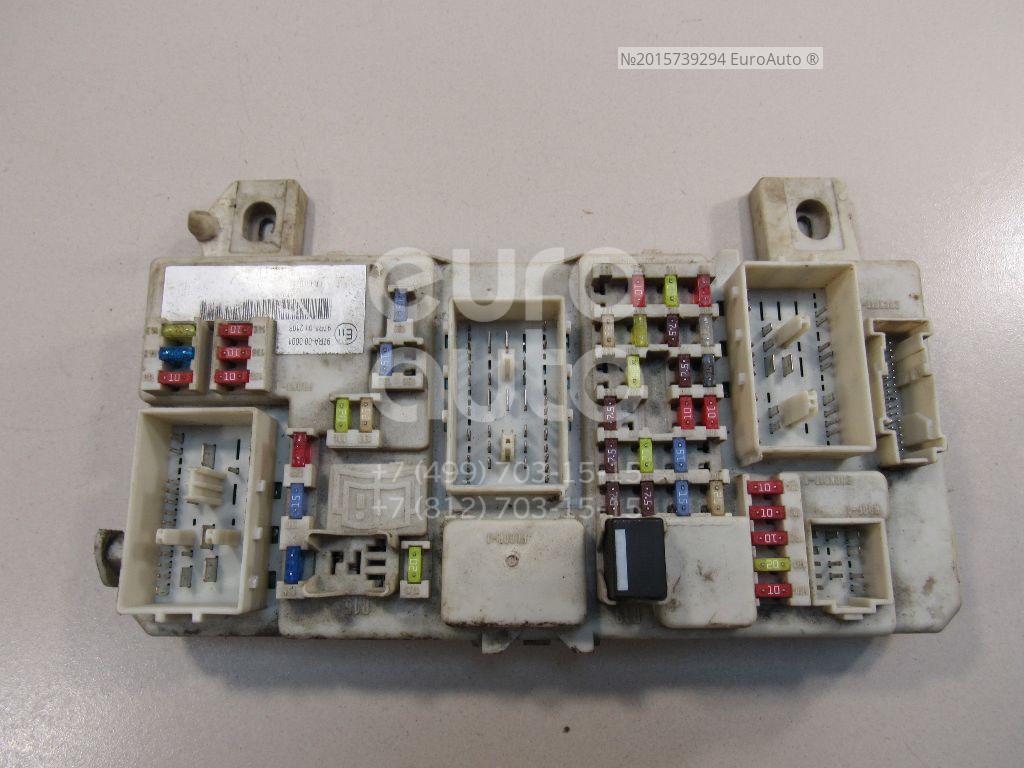

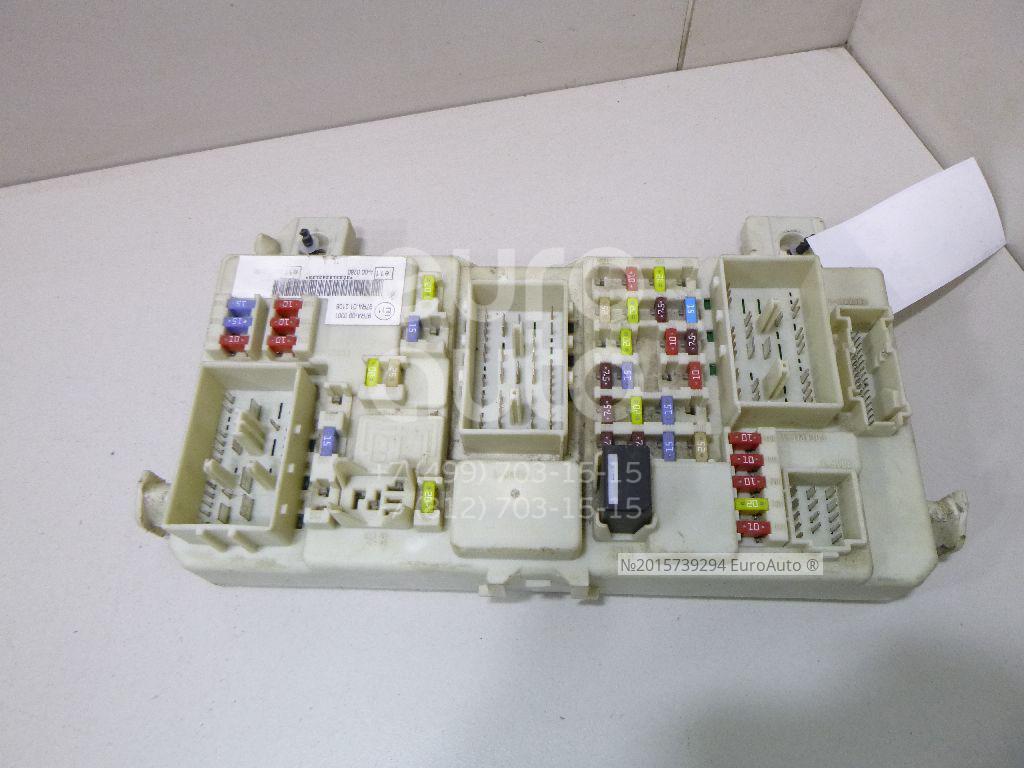

Блок предохранителей в салоне (2006-2009)
| 1. Ослабьте винты. | |
2. Поверните фиксатор на 1/4 оборота и извлеките блок предохранителей из держателя.3. Опустите блок и потяните его на себя. | |
| 4. Снимите крышку, чтобы получить доступ к предохранителям (автомобили с охлаждаемым перчаточным ящиком). 5. Установка выполняется в обратной последовательности. |
| № | А | Функция/компонент |
| F1 | 5 | Датчик дождя |
| F2 | 10 | SRS (подушки безопасности) |
| F3 | 5 | ABS, датчик рыскания (ESP), электрический парковочный тормоз (EPB), педаль газа |
| F4 | 7.5 | Электропитание, педаль акселератора, электронный предохранитель |
| F5 | 15 | 2006-2007: Задний стеклоочиститель |
| F6 | 15 | Аудиосистема |
| F7 | 7. 5 | Модуль рулевого колеса |
| F8 | 5 | Комбинация приборов |
| F9 | 15 | Дальний свет фар |
| F10 | 20 | Люк |
| F11 | 7.5 | Лампы заднего хода |
| F12 | – | Не используется |
| F13 | 15 | Передние противотуманные фары |
| F14 | 15 | Омыватель лобового стекла |
| F15 | 10 | Система адаптивного круиз-контроля (АСС) |
| F16 | – | Не используется |
| F17 | 10 | Освещение салона |
| F18 | 5 | Иммобилайзер |
| F19 | 15 | Прикуриватель |
| F20 | – | Не используется |
| F21 | 5 | 2006-2007: Радио, датчик дождя 2008-2009: Устройство приема радиосигналов, датчик движения в салоне |
| F22 | 20 | Топливный насос |
7. 5 | Топливный насос (2.2L Duratorq) | |
| F23 | – | Не используется |
| F24 | 5 | Замок зажигания |
| F25 | 10 | Лючок топливоналивной горловины |
| F26 | 5 | Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика) |
| F27 | 5 | Узел рулевой колонки, блок управления климат-контролем |
| F28 | 5 | Выключатель стоп-сигналов |

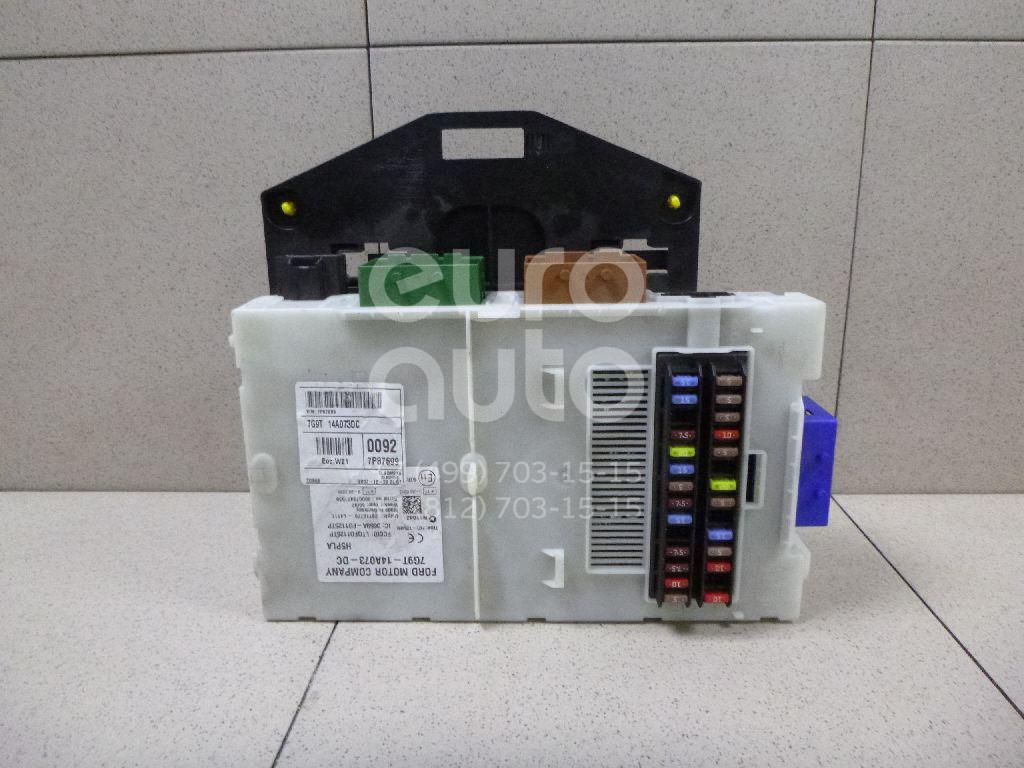

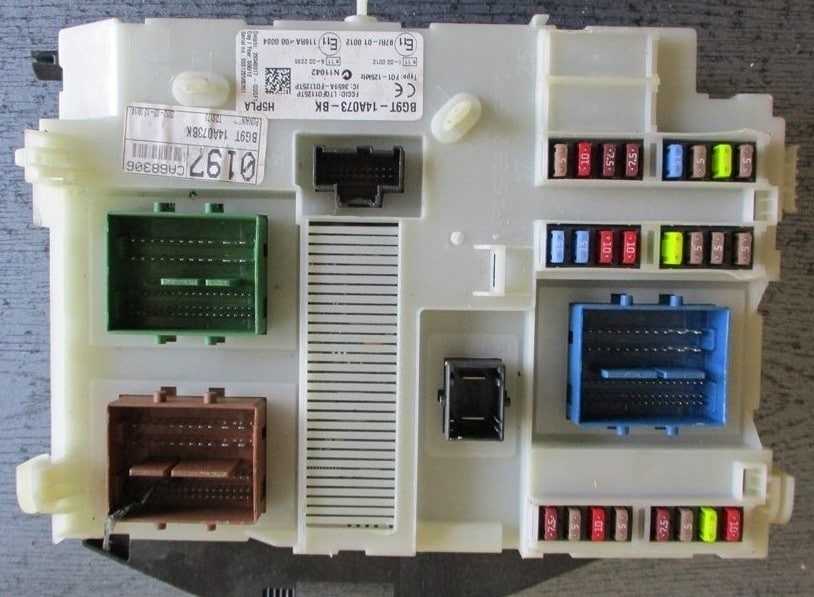

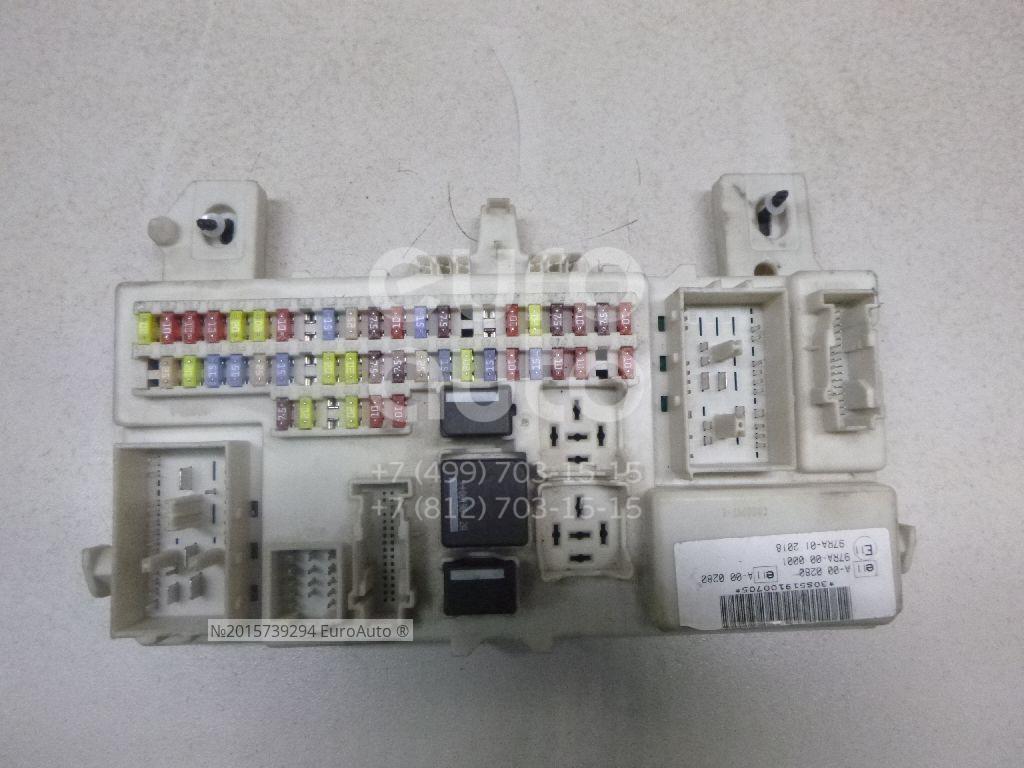

Блок предохранителей в салоне (2010-2015)
| 1. Для освобождения крышки отожмите зажимы. | |
2. Снимите панель. 3. 4. Опустите крышку блока предохранителей, и потяните ее на себя. 5. Установка выполняется в обратной последовательности. |
Поверните фиксатор на 1/4 оборота и извлеките блок предохранителей из держателя.| Автомобили с левым рулем | Автомобили с правым рулем |
| № | А | Функция/компонент |
| F1 | 7,5 | Модуль рулевого колеса |
| F2 | 5 | Панель приборов |
| F3 | 10 | Плафоны освещения салона |
| F4 | 5 | Иммобилайзер двигателя |
| F5 | 7,5 | Адаптивная система круиз-контроля (АСС) |
| F6 | 5 | Датчик дождя |
| F7 | 15 | Прикуриватель |
| F8 | 10 | Питание цепи разблокировки лючка заливной горловины топливного бака |
| F9 | 15 | Омыватели лобового стекла – задние |
| F10 | 15 | Омыватели лобового стекла – передние |
| F11 | 10 | Питание цепи разблокировки двери багажного отделения |
| F12 | 10 | Питание цепи запирания лючка заливной горловины топливного бака |
| F13 | 20 | Топливный насос |
| F13 | 7,5 | Топливный насос (2. 2L Duratorq-TDCi Stage V) |
| 20 | Топливный насос | |
| F14 | 5 | Дистанционный частотный приемки, Датчик движения в салоне |
| F15 | 5 | Замок (выключатель) зажигания |
| F16 | 5 | Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика) |
| F17 | 5 | Привод вибрации руля |
| F18 | 10 | Питание системы SRS (подушки безопасности) |
| F19 | 7,5 | ABS, датчик рысканья (ESP), электрический стояночный тормоз (ЕРВ), питание педали акселератора |
| F20 | 7,5 | Питание электронной подсистемы, предохранитель электронной подсистемы, зеркало с функцией автоматического затемнения, система предупреждения о выходе с полосы |
| F21 | 15 | Аудиосистема (включая голосовое управление) |
| F22 | 5 | Выключатель стоп-сигналов |
| F23 | 20 | Люк крыши |
| F24 | 5 | Узел рулевой колонки, блок управления климат-контролем |
Демонтируйте фиксаторы и снимите крышку.
| № | А | Функция/компонент |
| FA1 | 25 | Блок управления левой передней двери (стеклоподъемники, центральный замок, складывание зеркал, обогрев зеркал) |
| FA2 | 25 | Блок управления правой передней двери (стеклоподъемники, центральный замок, складывание зеркал, обогрев зеркал) |
| FA3 | 25 | Блок управления левой задней двери (стеклоподъемники) |
| FA4 | 25 | Блок управления правой задней двери (стеклоподъемники) |
| FA5 | 10 | Блокировка замков задних дверей без участия блоков управления дверьми |
| FA6 | 15 | Гнезда питания для подключения дополнительного оборудования |
| FA7 | 5 | Соленоиды реле |
| FA8 | 20 | 2010-2015: Модуль бесключевой системы автомобиля |
| FA9 | 5 | 2011-2015: Катушки реле VQM (запуск/остановка) |
| FA10 | 30 | 2006-2010: Электропривод регулировки сиденья водителя |
| FA11 | 20 | Аксессуары, модуль прицепа |
| FA12 | 30 | 2011-2015: Электропривод регулировки сиденья водителя |
| FB1 | 15 | 2011-2015: Система солнцезащитных жалюзи |
| 5 | 2006-2010: Система помощи при парковке, BLIS | |
| FB2 | 15 | Блок управления подвеской |
| FB3 | 15 | Обогрев сиденья водителя |
| FB4 | 15 | Обогрев сиденья переднего пассажира |
| FB5 | – | Не используется |
| FB6 | 10 | Система климат-контроля зоны задних пассажиров |
| FB7 | – | Не используется |
| FB8 | 5 | 2011-2015: Система помощи при парковке, BLIS |
| 10 | 2010: Система солнцезащитных жалюзи | |
| FB9 | 30 | Электрическая регулировка положения сиденья переднего пассажира |
| FB10 | 10 | Противоугонная сигнализация |
| FB11 | – | Не используется |
| FB12 | – | Не используется |
| FC1 | 7,5 | Электрические стеклоподъемники задних боковых окон |
| FC2 | 30 | Электрический стояночный тормоз (EPB) |
| FC3 | 30 | Электрический стояночный тормоз (EPB) |
| FC4 | 10 | Кондиционер воздуха для задней части салона |
| FC5 | 20 | 2011-2015: Автомобиль с системой запуска двигателя без ключа |
7. 5 | 2006-2010: Мультимедийная система для пассажиров на задних сиденьях/CD-чейнджер
| |
| FC6 | 20 | Вентилятор кондиционера воздуха задней части салона |
| FC7 | 5 | Модуль функции запоминания положения сиденья |
| FC8 | 7,5 | 2011-2015: Мультимедийная система для пассажиров на задних сиденьях/CD-чейнджер |
| 20 | 2010: Автомобиль с системой запуска двигателя без ключа
| |
| FC9 | 20 | 2010-2015: Усилитель аудиосистемы |
| FC10 | 10 | 2010-2015: Sony audiophile |
| FC11 | – | Не используется |
| FC12 | – | Не используется |
Схема предохранителей и реле Ford C-Max (2003-2010) » Схемы предохранителей, электросхемы автомобилей
| LHD | RHD |
A.
Блок предохранителей в моторном отсеке
B. Блок предохранителей в салоне (2004-2007 / 2007-2010)
Блок предохранителей в моторном отсеке
| № | А | Назначение |
| 1 | 60 | 2004-2007: Вентилятор системы охлаждения |
| 40 | 2007-2010: Вентилятор системы охлаждения | |
| 2 | 80 | Усилитель рулевого управления |
| 3 | 60 | Блок предохранителей в салоне |
| 4 | 60 | Блок предохранителей в салоне |
| 5 | 80 | Вспомогательный отопитель |
| 6 | 60 | Дизель: Свечи подогрева |
| 7 | 30 | ABS, насос системы динамической стабилизации |
| 8 | 20 | ABS, клапаны системы динамической стабилизации |
| 9 | 20 | Блок управления двигателем |
| 10 | 30 | Вентилятор системы климат-контроля |
| 11 | 20 | Замок зажигания |
| 12 | 40 | Реле зажигания 15l |
| 13 | 20 | Стартер |
| 14 | 40 | Обогрев лобового стекла, правая сторона |
| 15 | 30 | Реле вентилятора системы охлаждения (Sigma – только варианты без A/C) |
| 16 | 40 | Обогрев ветрового стекла, левая сторона |
| 17 | 30 | Электронный парковочный тормоз |
| 18 | 30 | Инвертор |
| 19 | 10 | Модуль ABS |
| 20 | 15 | Звуковой сигнал |
| 21 | 20 | Дизель: Вспомогательный отопитель |
| 22 | 10 | Модуль усилителя рулевого управления |
| 23 | 30 | Омыватель фар |
| 24 | 15 | Дизель: Вспомогательный отопитель |
| 25 | 10 | Реле зажигания |
| 26 | 10 | 2004-2007: Блок управления автоматической коробкой передач |
| 15 | 2007-2010: Блок управления автоматической коробкой передач | |
| 27 | 10 | Муфта компрессора кондиционера |
| 28 | 10 | Дизель: Блок управления свечами накала |
| 29 | 10 | Система раздельного климат-контроля |
| 30 | 3 | Блок управления двигателем, блок управления автоматической коробкой передач |
| 31 | 10 | Интеллектуальная зарядка аккумуляторной батареи |
| 32 | 10 | 2004-2007: 16V+VCT: Вентиляция |
| 10 | 2007-2010: Блок управления автоматической коробкой передач | |
| 33 | 10 | Бензин: Подогреваемые кислородные датчики |
| 10 | Дизель: Перепускной клапан промежуточного охлаждения воздуха | |
| 34 | 10 | Бензин: Форсунки, катушки зажигания |
| 10 | 2004-2007: Дизель: Топливный насос | |
| 35 | 10 | Блок управления двигателем, клапаны |
| 36 | 10 | Блок управления двигателем |
| Реле | ||
| R1 | Блокировка стартера (автоматическая коробка передач) | |
| R2 | Звуковой сигнал | |
| R3 | Лампы заднего хода (автоматическая коробка передач) | |
| R4 | – | |
| R5 | Дизель Предпусковой подогрев 16V+VCT: Вентиляция | |
| R6 | Главное реле | |
| R7 | Обогрев лобового стекла | |
| R8 | Зажигание | |
| R9 | Омыватель фар | |
| R10 | Отопитель | |
| R11 | Кондиционер | |
| R12 | Вентилятор системы охлаждения (без кондиционера) | |
| R13 | Стартер | |
| R14 | Управление электропитанием Вентилятор системы охлаждения | |
Блок предохранителей в салоне (2004-2007)
| № | А | Назначение |
| 37 | 10 | Дальний свет левой фары |
| 38 | 10 | Дальний сеет правой фары |
| 39 | 20 | Прикуриватель, задняя розетка |
| 40 | 20 | Люк |
| 41 | 20 | Модуль электрооборудования двери переднего пассажира |
| 42 | 7. 5 | Обогрев зеркал |
| 43 | 10 | Электронные модули (питание от аккумуляторной батареи) |
| 44 | 10 | Диагностический разъем (OBD II) |
| 45 | 10 | Дневные ходовые огни |
| 46 | 10 | Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15 | Насос омывателя, обогрев жиклеров стеклоомывателя |
| 48 | 20 | Ближний свет фар, дневные ходовые огни |
| 49 | 15 | Переключатель освещения |
| 50 | 20 | Стеклоочиститель |
| 51 | 15 | Топливный насос |
| 52 | 25 | Обогрев заднего стекла |
| 53 | 7. 5 | Габаритный свет с левой стороны |
| 54 | 7.5 | Габаритный свет с правой стороны |
| 55 | 20 | Модуль электрооборудования двери водителя, центральный замок |
| 56 | 20 | Система бесключевого доступа |
| 57 | 10 | Сирена противоугонной системы |
| 58 | 15 | Аудиосистема (питание от аккумуляторной батареи) |
| 59 | 25 | Розетка в багажном отделении, разъем прицепа |
| 60 | 15 | Ближний свет правой фары |
| 61 | 15 | Ближний свет левой фары |
| 62 | 20 | Электропривод регулировок сиденья водителя |
| 63 | 25 | Стеклоподъемники |
| 64 | – | Не используется |
| 65 | 10 | Подушки безопасности |
| 66 | 7. 5 | Корректор фар, ближний свет фар, модуль ксенона |
| 67 | 10 | Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) |
| 68 | 7.5 | Радио, комбинация приборов |
| 69 | 20 | Противотуманный свет |
| 70 | 10 | Электронные модули (питание от замка зажигания) |
| 71 | 10 | Дневные ходовые огни |
| 72 | 25 | Многофункциональный электронный модуль (GEM) |
| 73 | 7.5 | Освещение номерного знака |
| 74 | 15 | Лампы стоп-сигнала |
| 75 | 10 | Блок управления коробкой передач, электрическая педаль газа |
| 76 | 7. 5 | Электрический стояночный тормоз |
| 77 | 25 | Реле центрального замка |
| 78 | 15 | Стеклоочиститель заднего стекла |
| 79 | 15 | Электропривод складывания зеркал |
| 80 | 10 | Освещение салона, зеркала с электроприводом |
| 81 | 20 | Модуль электрооборудования правой задней двери |
| 82 | 20 | Модуль электрооборудования левой задней двери |
| 83 | 10 | CD-чейнджер, развлекательная система для задних пассажиров (RSE) |
| 84 | 10 | Лампы заднего хода, разъем прицепа |
| 85 | 10 | Система охлаждения |
| 86 | 20 | Подогрев сидений |
| Реле | ||
| K1 | Обогрев заднего стекла | |
| K4 | Топливный насос | |
| K5 | Дневные ходовые огни | |
Блок предохранителей в салоне (2007-2010)
| № | А | Назначение |
| 100 | 10 | Электронные модули (питание от замка зажигания) |
| 101 | 20 | Люк, сиденье водителя с электроприводом |
| 102 | 10 | Регулятор
отопителя, рулевая колонка, фильтр твердых продуктов сгорания
дизельного топлива, приемник системы дистанционного управления |
| 103 | 10 | Питание органов управления внешним освещением от аккумуляторной батареи |
| 104 | 10 | Освещение салона, система экономии электроэнергии |
| 105 | 25 | Обогреватель заднего стекла |
| 106 | 20 | Система бесключевого доступа |
| 107 | 10 | Комбинация приборов (питание от аккумуляторной батареи), диагностический разъем (OBD II) |
| 108 | 7. 5 | Дополнительные функции комбинации приборов (аудиосистема и система навигации) |
| 109 | 20 | Прикуриватель, задняя розетка |
| 110 | 10 | Дневные ходовые огни |
| 111 | 15 | Бензин: Топливный насос |
| 112 | 15 | Аудиосистема (питание от аккумуляторной батареи) |
| 113 | 10 | Дневные ходовые огни (габаритный свет) |
| 114 | 10 | Комбинация приборов, иммобилайзер |
| 115 | 7.5 | Питание органов управления внешним освещением от генератора |
| 116 | 20 | Противотуманный свет |
| 117 | 7. 5 | Освещение номерного знака |
| 118 | 20 | Модуль электрооборудования левой задней двери |
| 119 | 15 | Розетка в багажном отделении |
| 119 | 25 | Розетка в багажном отделении (при наличии модуля прицепа) |
| 120 | 20 | Модуль электрооборудования правой задней двери |
| 121 | 20 | Подогрев передних сидений |
| 122 | 10 | Подушки безопасности |
| 123 | 7.5 | Обогрев зеркал |
| 124 | 7.5 | Габаритный свет с левой стороны |
| 125 | 7. 5 | Габаритный свет с правой стороны |
| 126 | 20 | Система управления без ключа |
| 127 | 25 | Стеклоподъемники |
| 128 | – | Не используется |
| 129 | 20 | Стеклоочиститель |
| 130 | – | Не используется |
| 131 | 15 | Задний стеклоочиститель |
| 132 | 15 | Лампы стоп-сигнала |
| 133 | 25 | Реле центрального замка, модуль электрооборудования двери переднего пассажира |
| 134 | 20 | Центральный замок, модуль электрооборудования двери водителя |
| 135 | 20 | Дневные ходовые огни |
| 136 | 15 | Насос омывателя, обогрев жиклеров стеклоомывателя |
| 137 | 10 | Динамик включения аварийного батарейного питания |
| 138 | 10 | Блок управления двигателя, блок управления коробкой передач, электрическая педаль газа |
| 139 | 10 | Дальний свет правой фары |
| 140 | 10 | Дальний свет левой фары |
| 141 | 10 | Лампы заднего хода, зеркала с электроприводом |
| 142 | 15 | Ближний свет правой фары |
| 143 | 15 | Ближний свет левой фары |
| Реле | ||
| R1 | Топливный насос | |
| R2 | Не используется | |
Предохранители и реле Ford C-Max с двигателем Duratec: 1.
6 л., 1.8 л., 2.0 л.; Duratorq (дизель): 1.6 л., 1.8 л., 2.0 л. (2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010)
Предохранители Форд С-Макс, 2003 – 2007
26.01.2021
Производство компактвэна C-MAX началось в 2003 году. Он создан на основе платформы Ford C1, на которой также построены Focus Mk II и семейство компактных MPV Premacy / Mazda5. В данном материале мы подробно разберём схемы предохранителей Форд С-Макс (Mk1) первого поколения дорестайлинг 2003, 2004, 2005, 2006, 2007 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.
Общее расположение блоков: A – подкапотный блок; B – салонный блок.

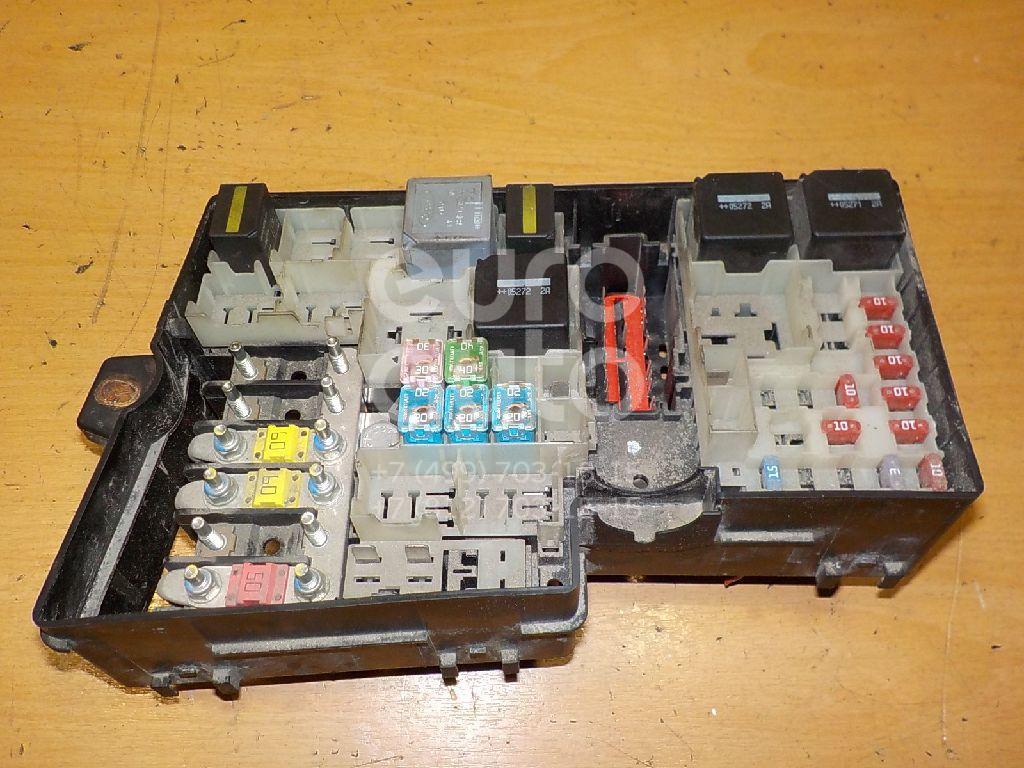

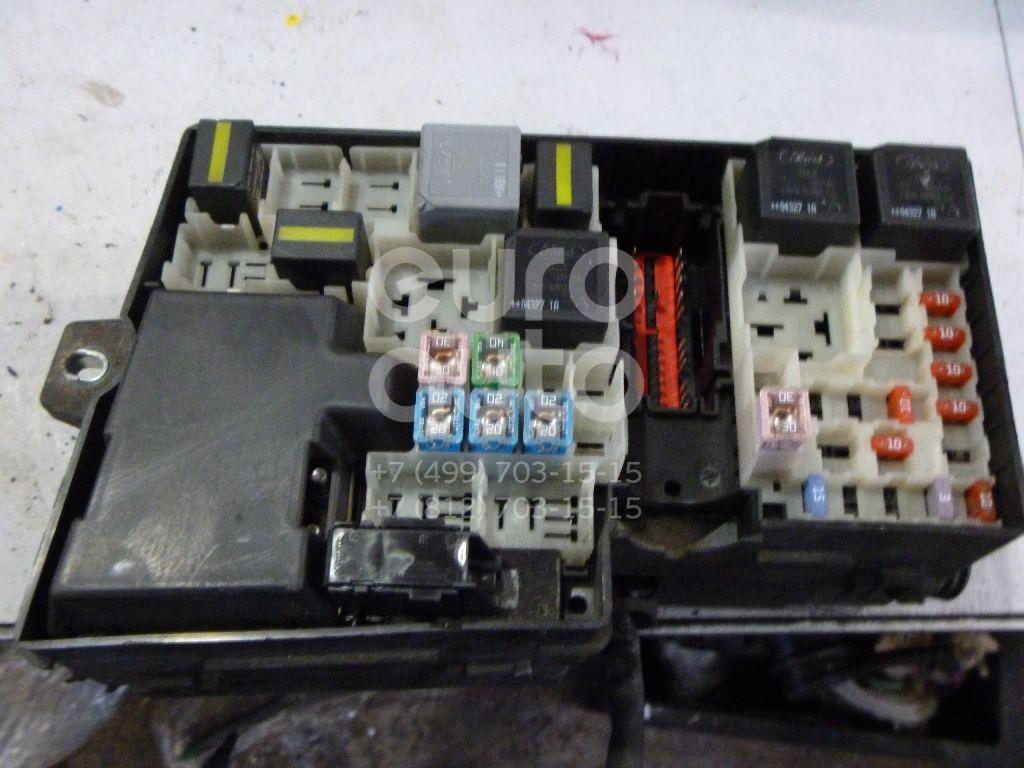

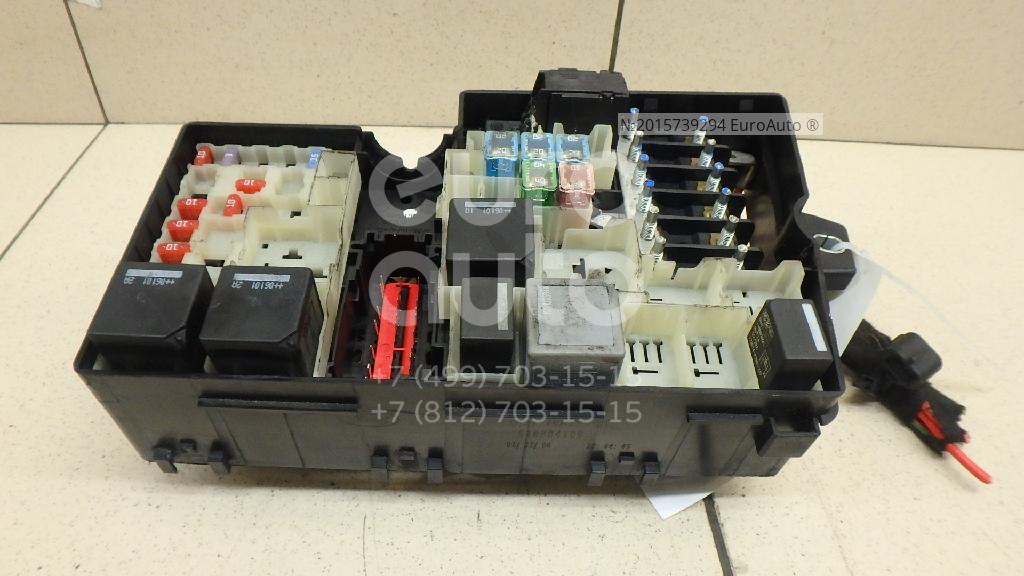

В моторном отсеке

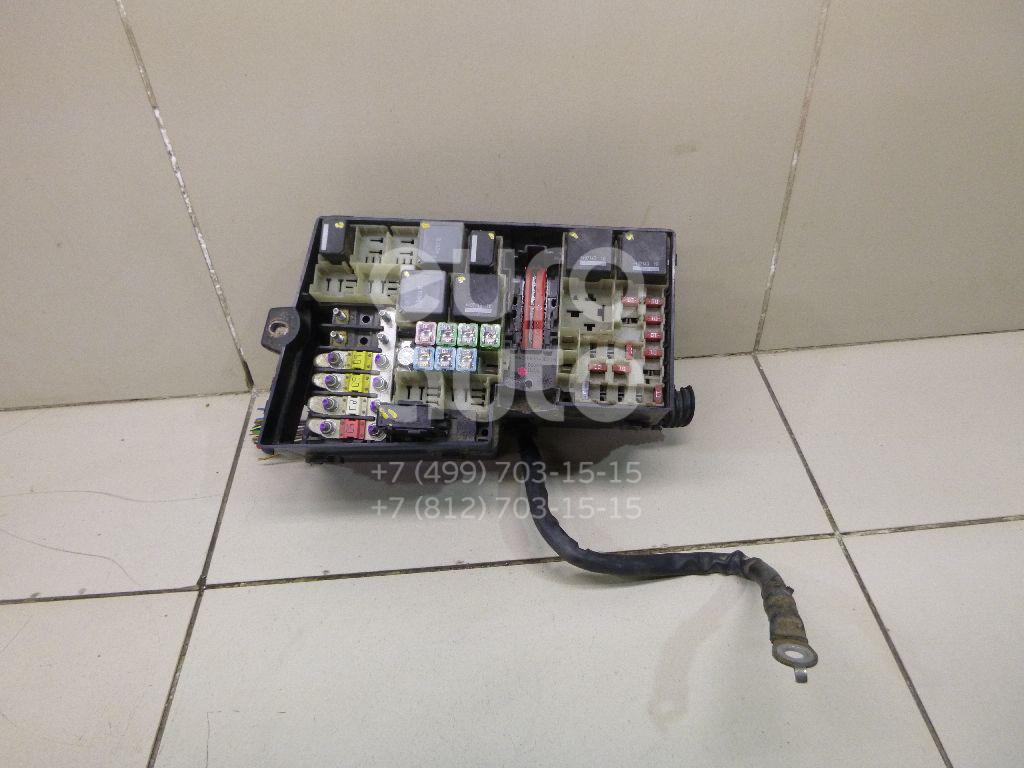

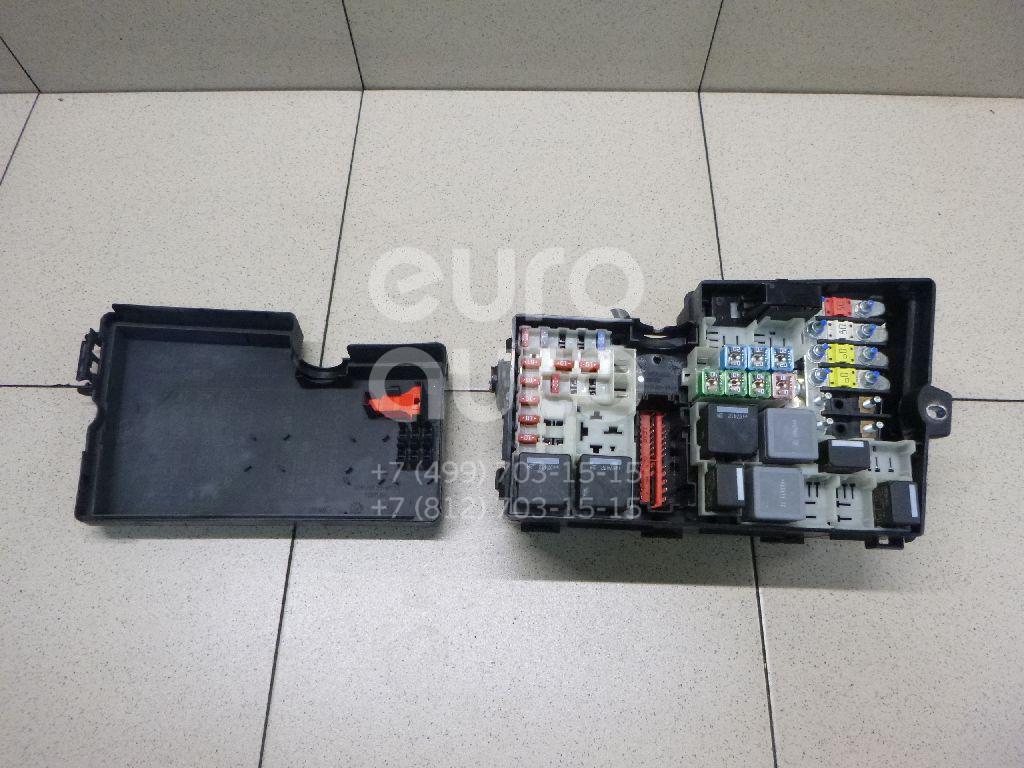

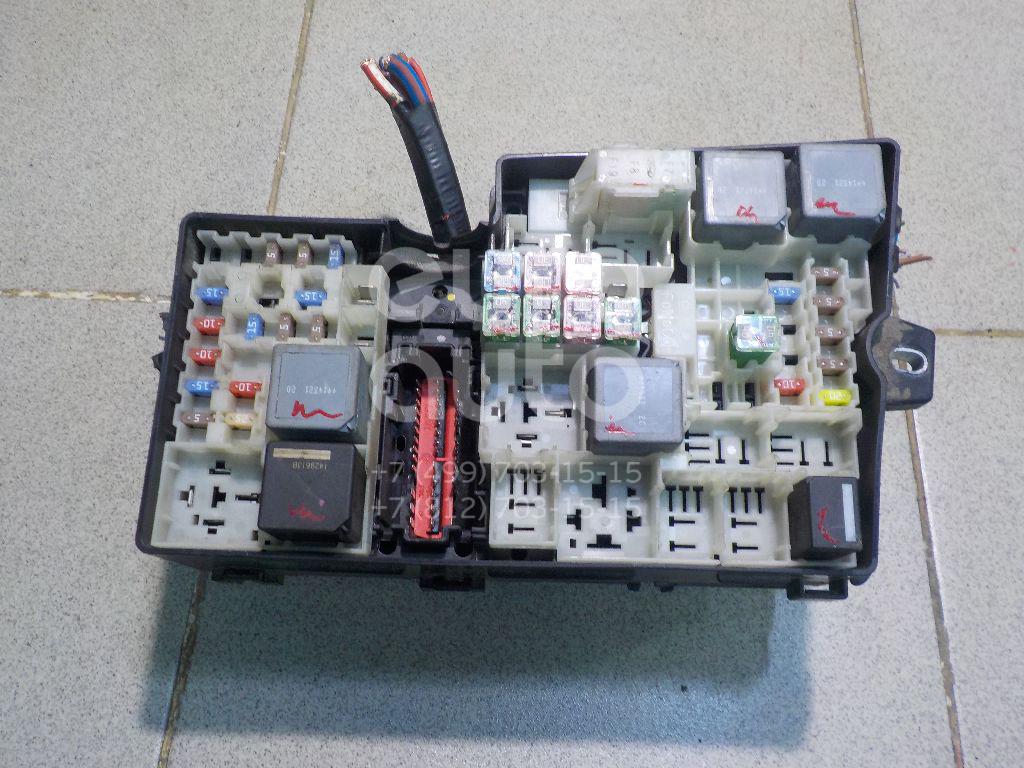

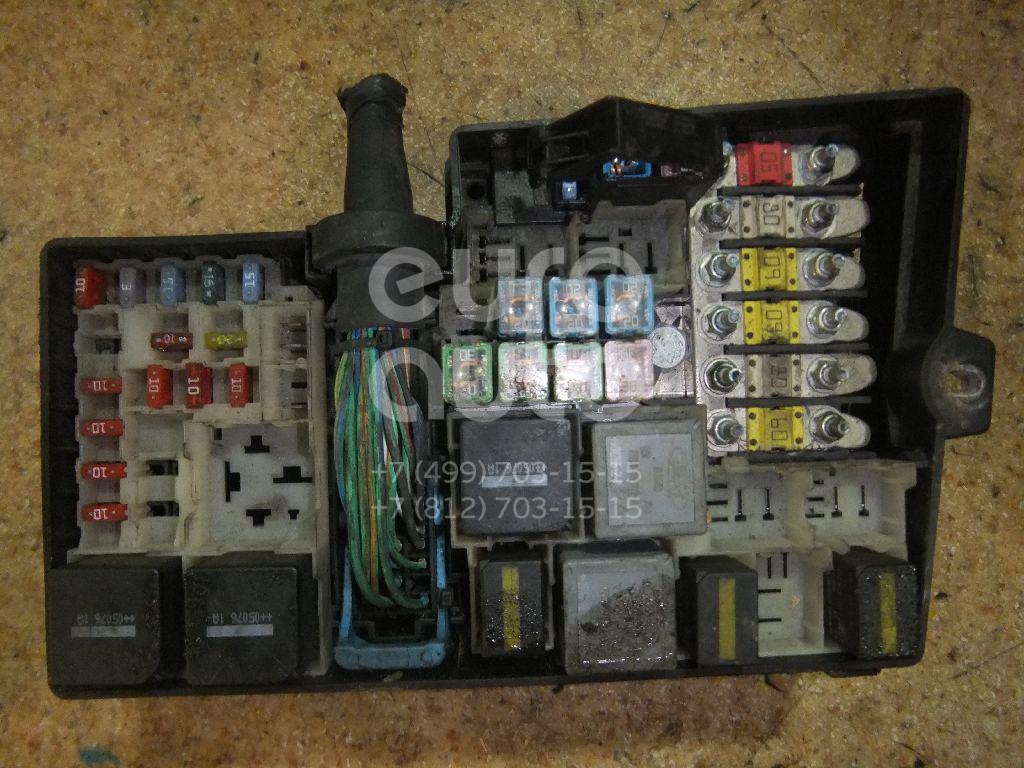

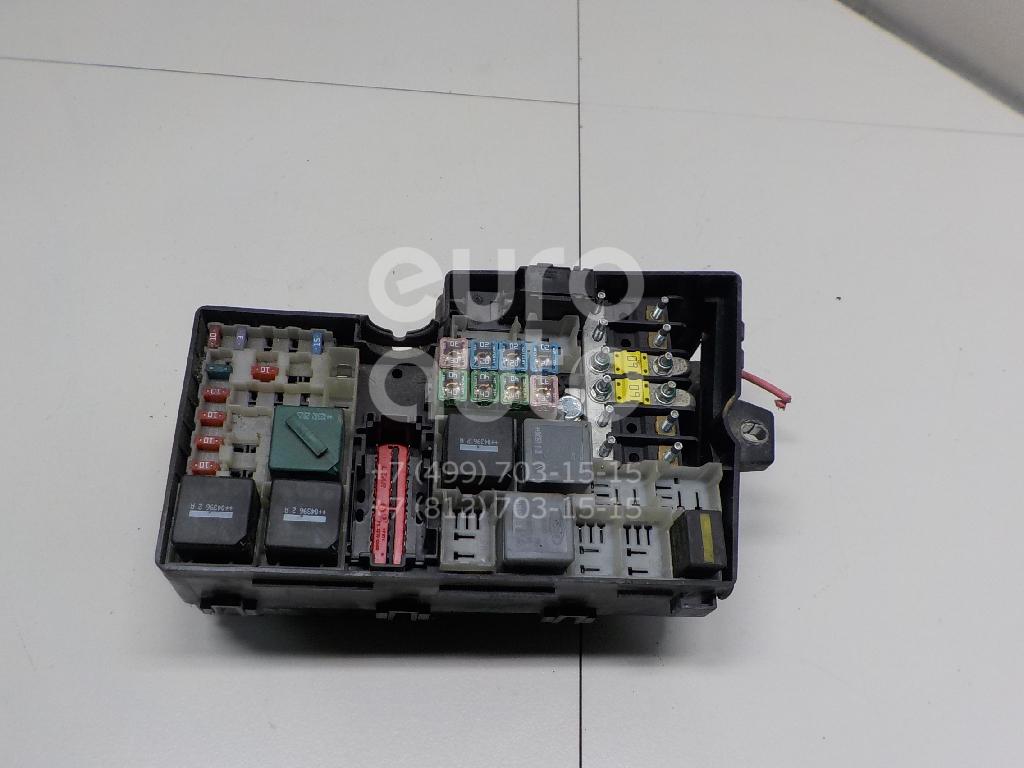

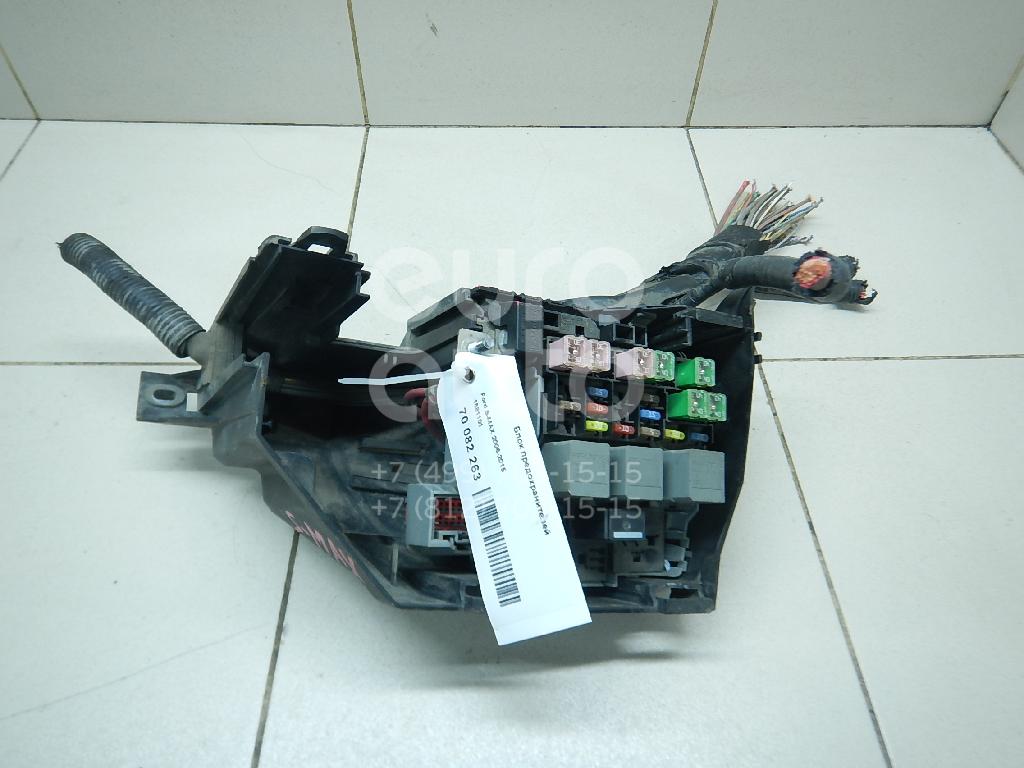

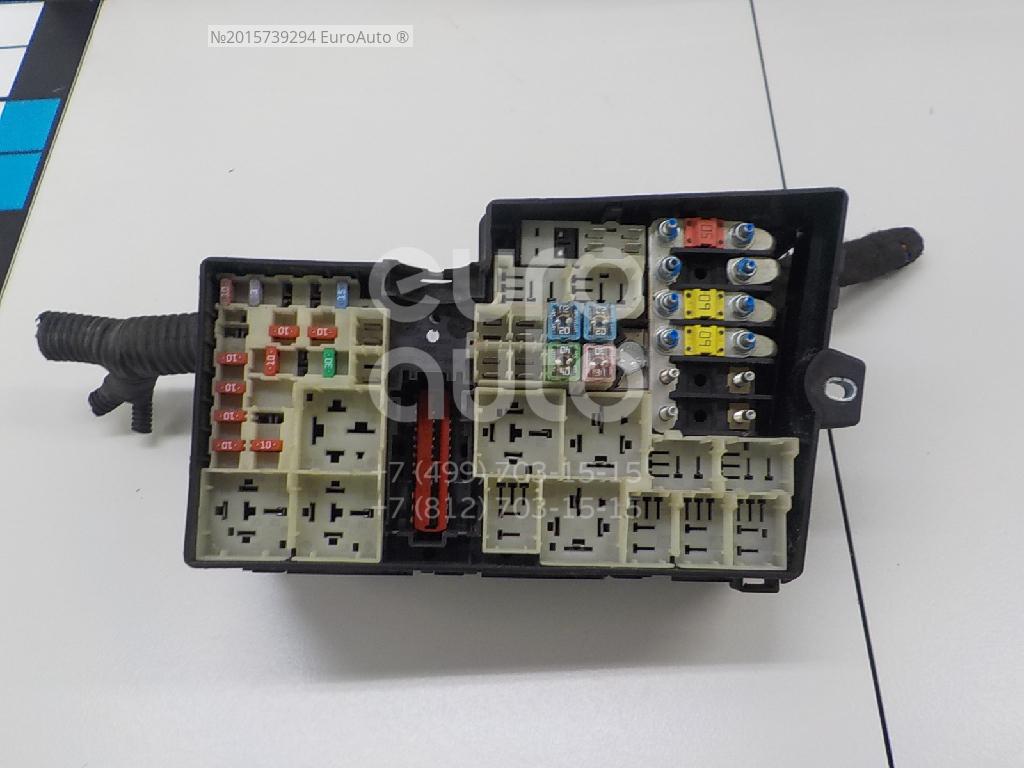

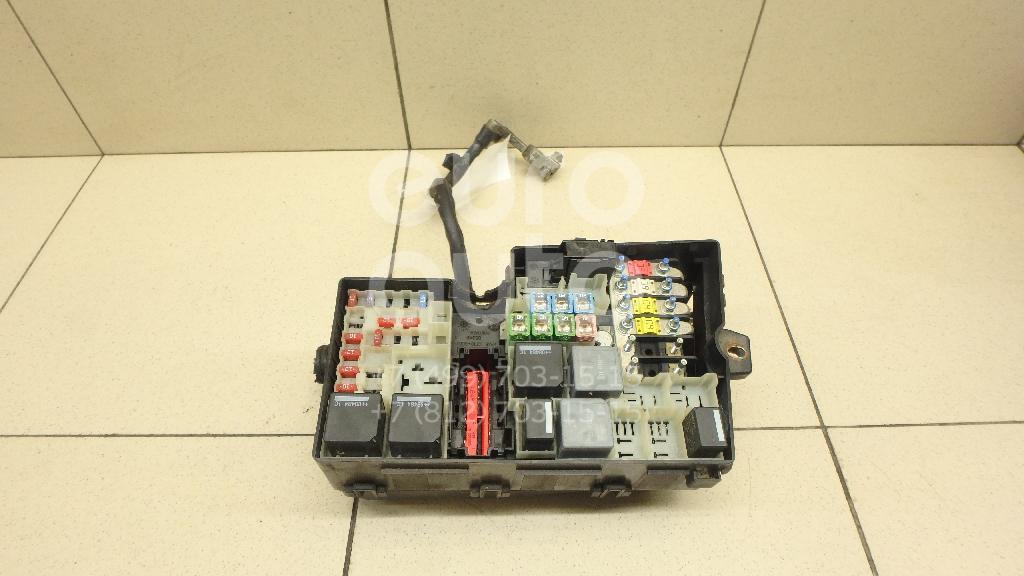

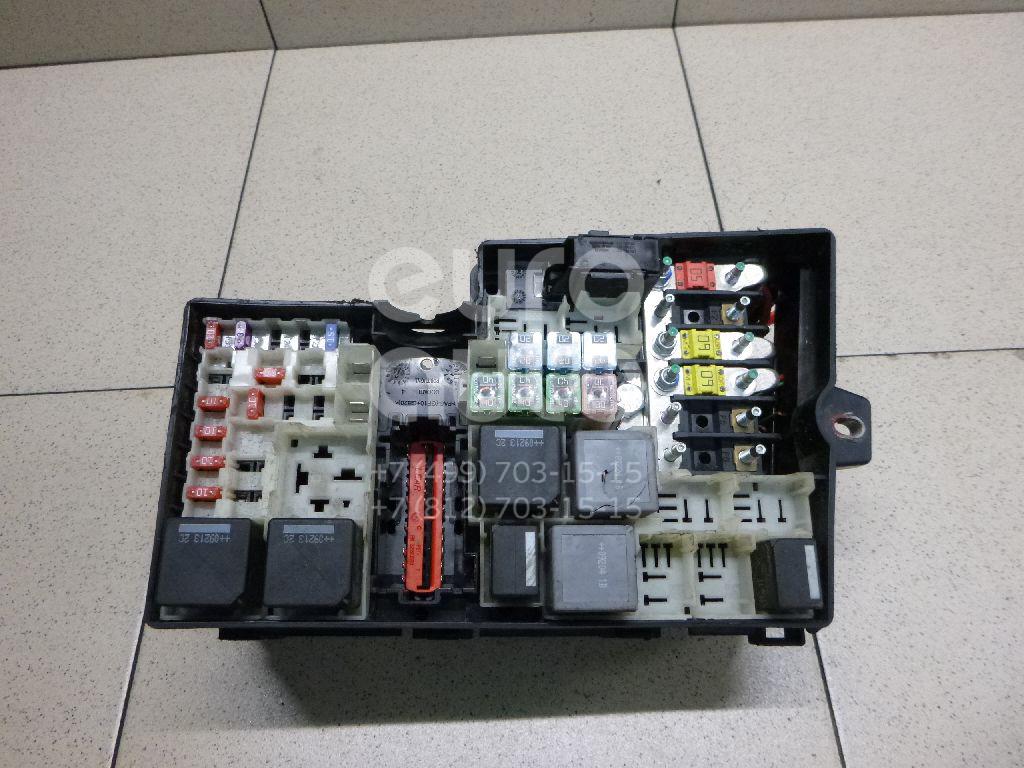

Монтажный блок находится с левой стороны моторного отсека, под пластиковой крышкой.
Общий вид.
| Схема моторного блока предохранителей Форд С Макс | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Вентилятор системы охлаждения | 60 |
| 2 | Усилитель руля | 80 |
| 3 | Салонный блок предохранитель | 60 |
| 4 | 60 | |
| 5 | Вспомогательный отопитель | 80 |
| 6 | Дизель: Свечи подогрева | 60 |
| 7 | Система АБС, насос системы динамической стабилизации | 30 |
| 8 | Система АБС, клапаны системы динамической стабилизации | 20 |
| 9 | Блок управления двигателем | 20 |
| 10 | Вентилятор системы климат-контроля | 30 |
| 11 | Замок зажигания | 20 |
| 12 | Реле зажигания 15l | 40 |
| 13 | Стартер | 20 |
| 14 | Обогрев лобового, правая сторона | 40 |
| 15 | Реле вентилятора системы охлаждения (Sigma – только варианты без A/C) | 30 |
| 16 | Обогрев лобового стекла, левая сторона | 40 |
| 17 | Электронный парковочный тормоз | 30 |
| 18 | Инвертор | 30 |
| 19 | Модуль АБС | 10 |
| 20 | Звуковой сигнал / Гудок | 15 |
| 21 | Дизель: Вспомогательный отопитель | 20 |
| 22 | Модуль усилителя руля | 10 |
| 23 | Омыватель фар | 30 |
| 24 | Дизель: Вспомогательный отопитель | 15 |
| 25 | Реле зажигания | 10 |
| 26 | Блок управления АКПП | 10 |
| 27 | Муфта компрессора кондиционера | 10 |
| 28 | Дизель: Блок управления свечами накала | 10 |
| 29 | Система раздельного климат-контроля | 10 |
| 30 | Блок управления двигателем, блок управления АКПП | 3 |
| 31 | Интеллектуальная зарядка АКБ | 10 |
| 32 | 16V+VCT: Вентиляция | 10 |
| 33 | Бензин: Подогреваемые кислородные датчики | 10 |
| Дизель: Перепускной клапан промежуточного охлаждения воздуха | 10 | |
| 34 | Бензин: Форсунки, катушки зажигания | 10 |
| Дизель: Топливный насос | 10 | |
| 35 | Блок управления двигателем, клапаны | 10 |
| 36 | Блок управления двигателем | 10 |
| № | Назначение модулей реле | |
| R1 | Блокировка стартера (автоматическая коробка передач) | |
| R2 | Звуковой сигнал | |
| R3 | Лампы заднего хода (автоматическая коробка передач) | |
| R4 | – | |
| R5 | Дизель Предпусковой подогрев | |
| 16V+VCT: Вентиляция | ||
| R6 | Главное реле | |
| R7 | Обогрев лобового стекла | |
| R8 | Зажигание | |
| R9 | Омыватель фар | |
| R10 | Отопитель | |
| R11 | Кондиционер | |
| R12 | Вентилятор системы охлаждения (без кондиционера) | |
| R13 | Стартер | |
| R14 | Управление электропитанием | |
| Вентилятор системы охлаждения | ||

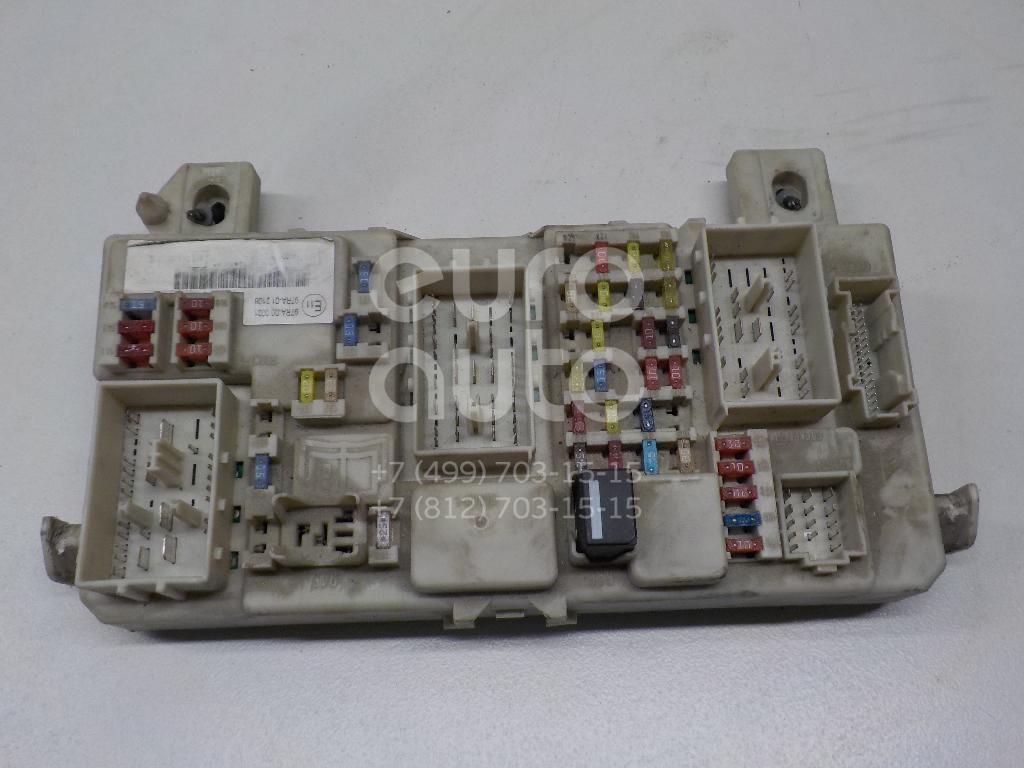

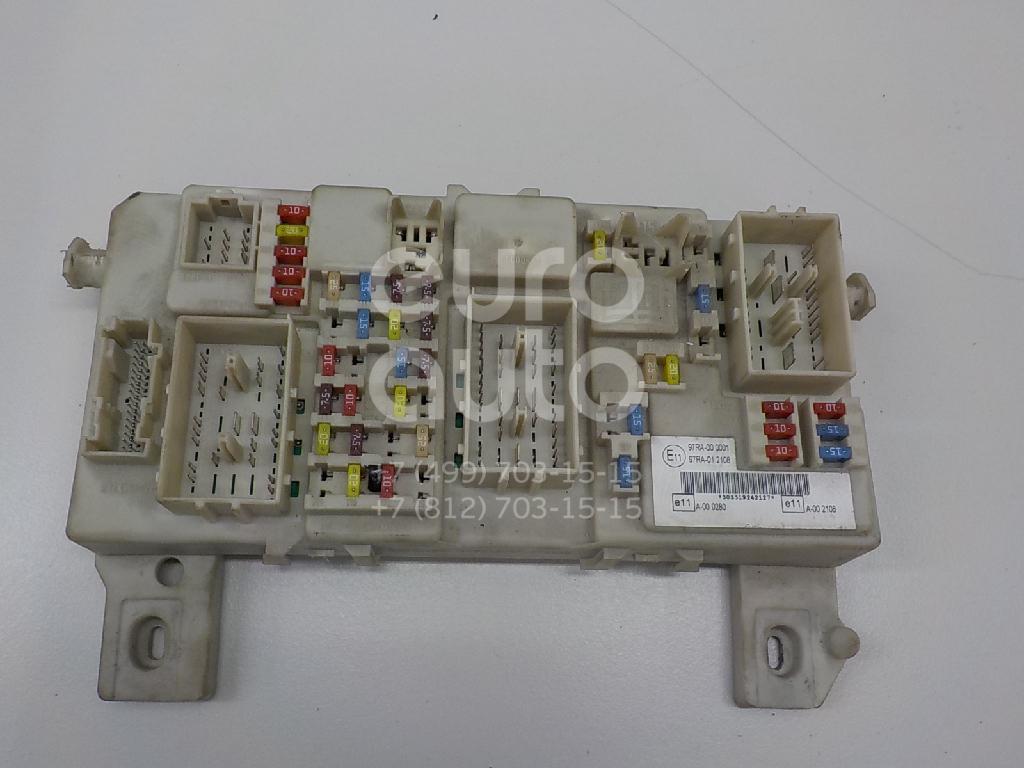

В салоне

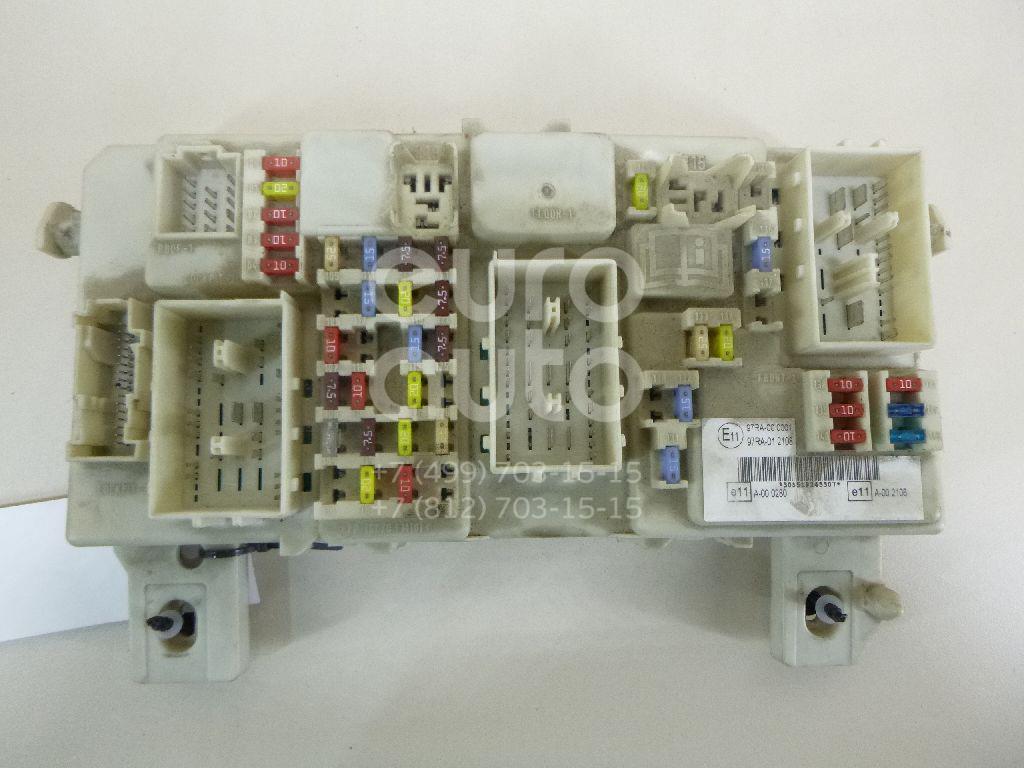

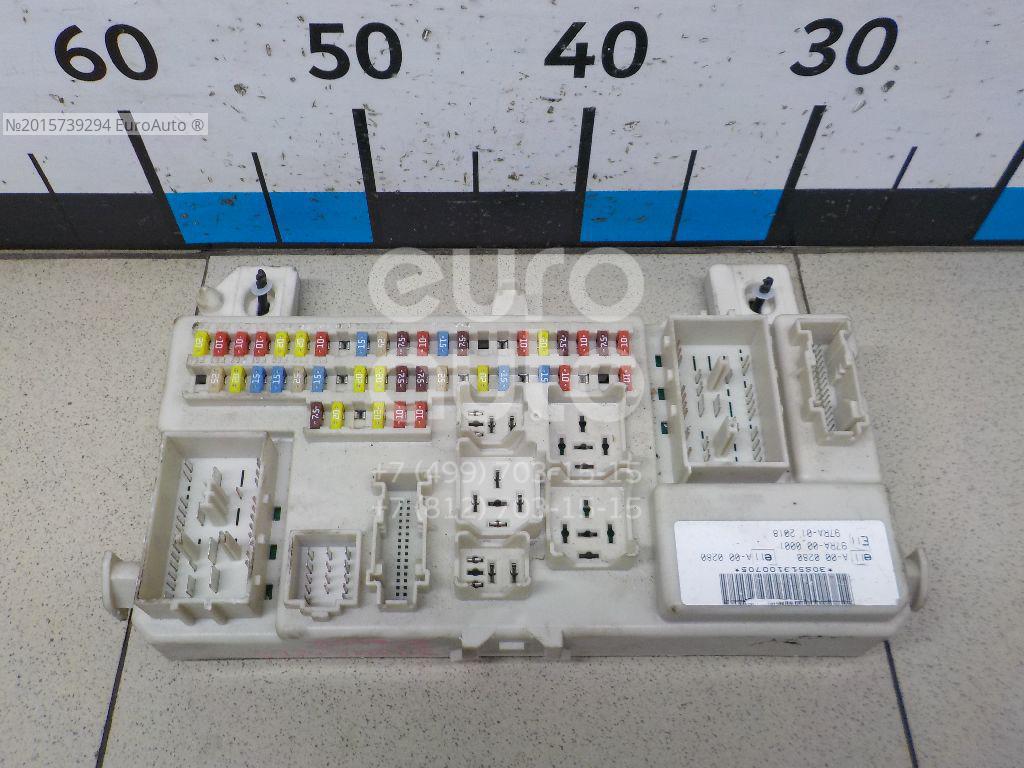

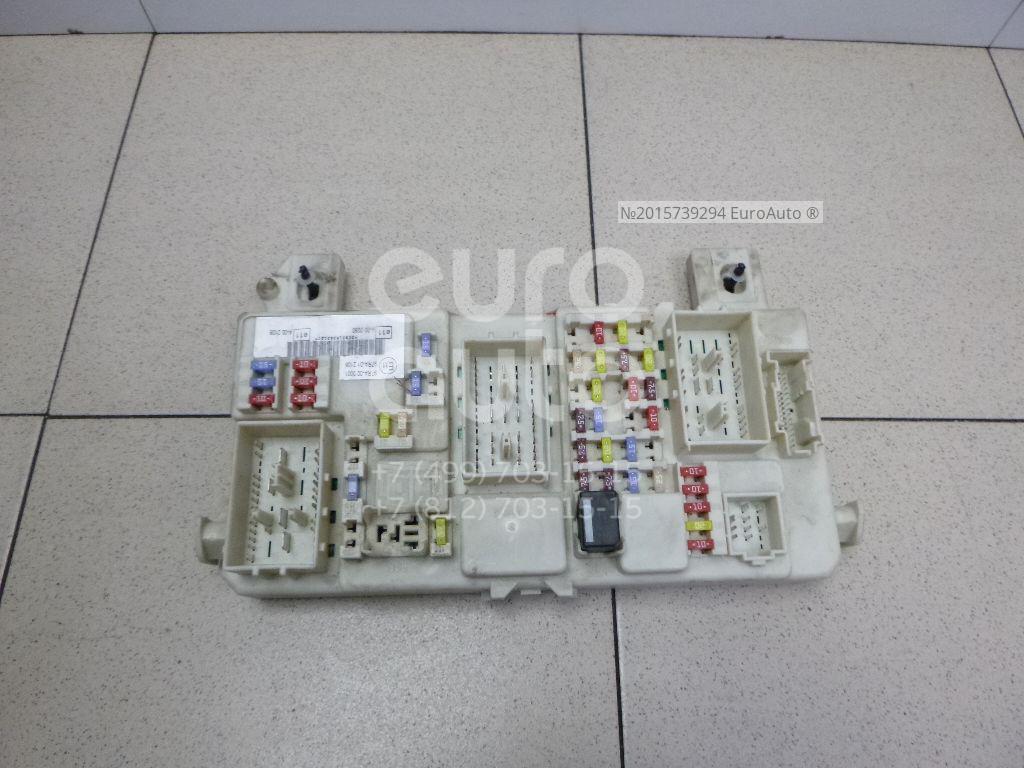

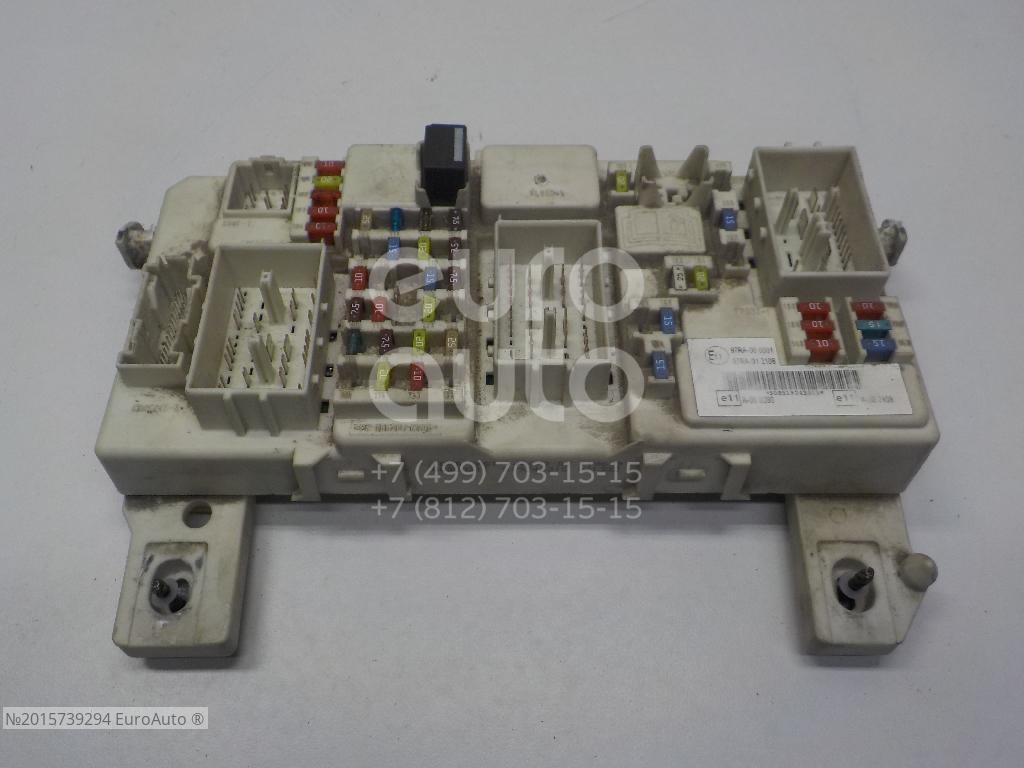

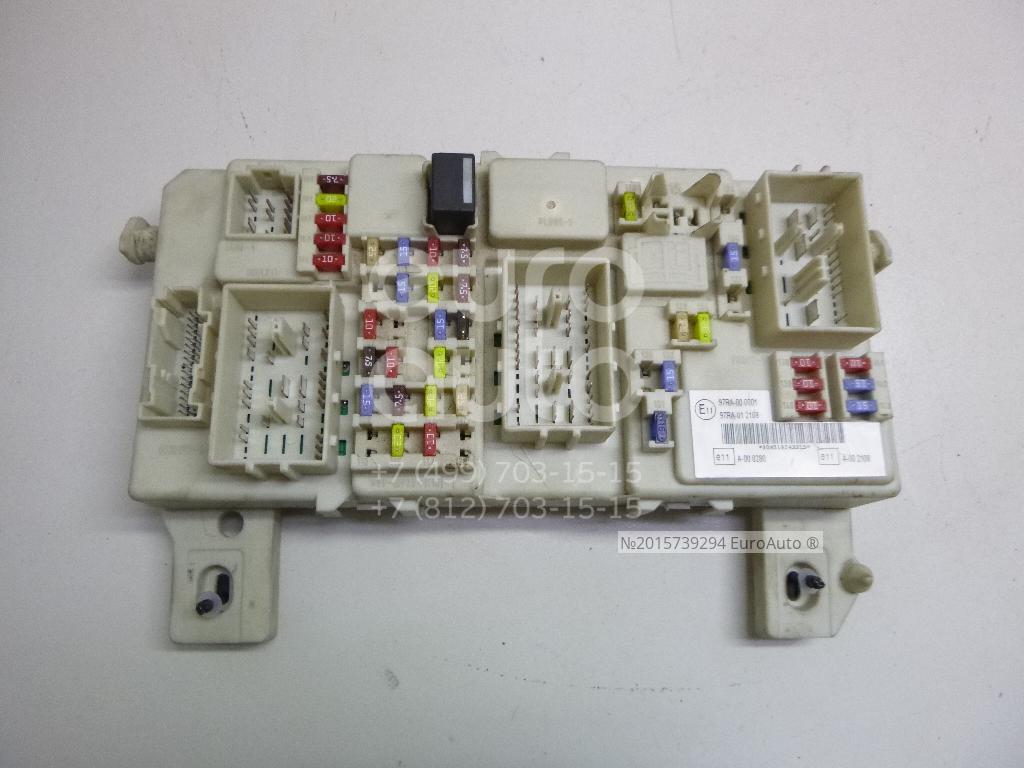

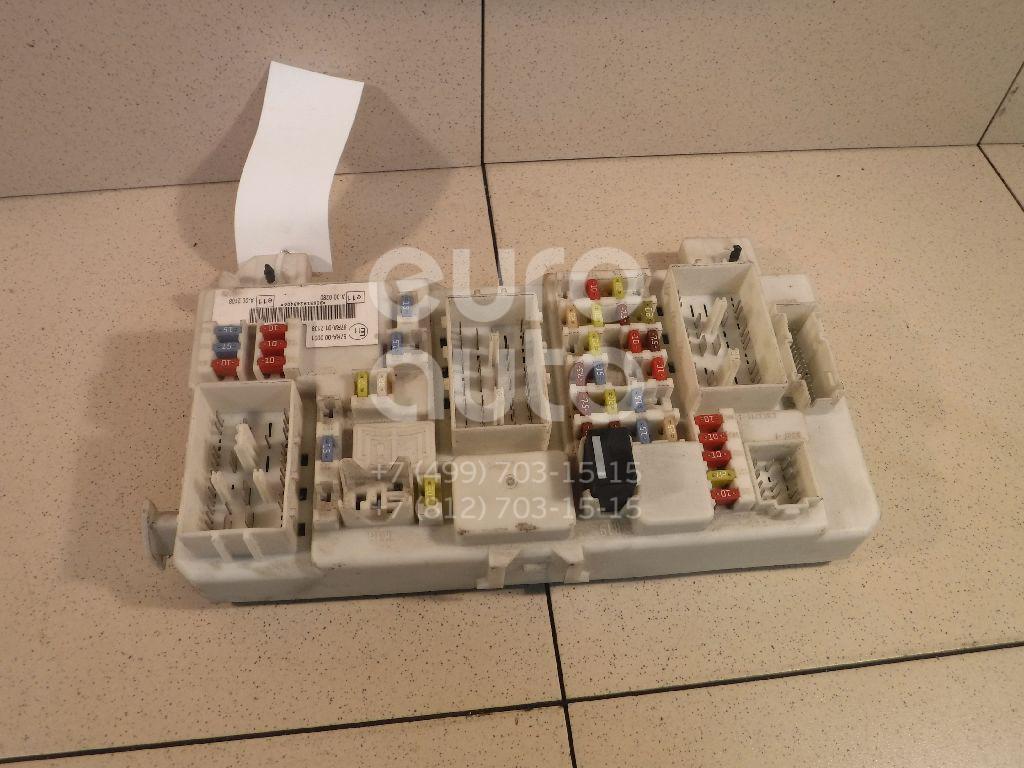

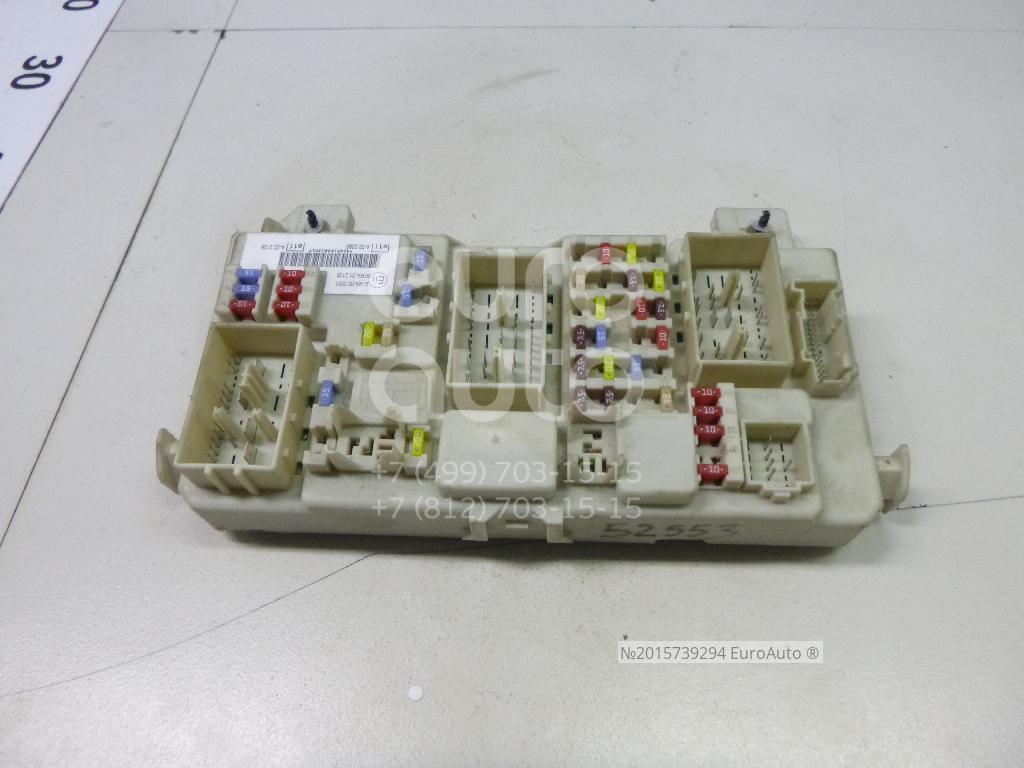

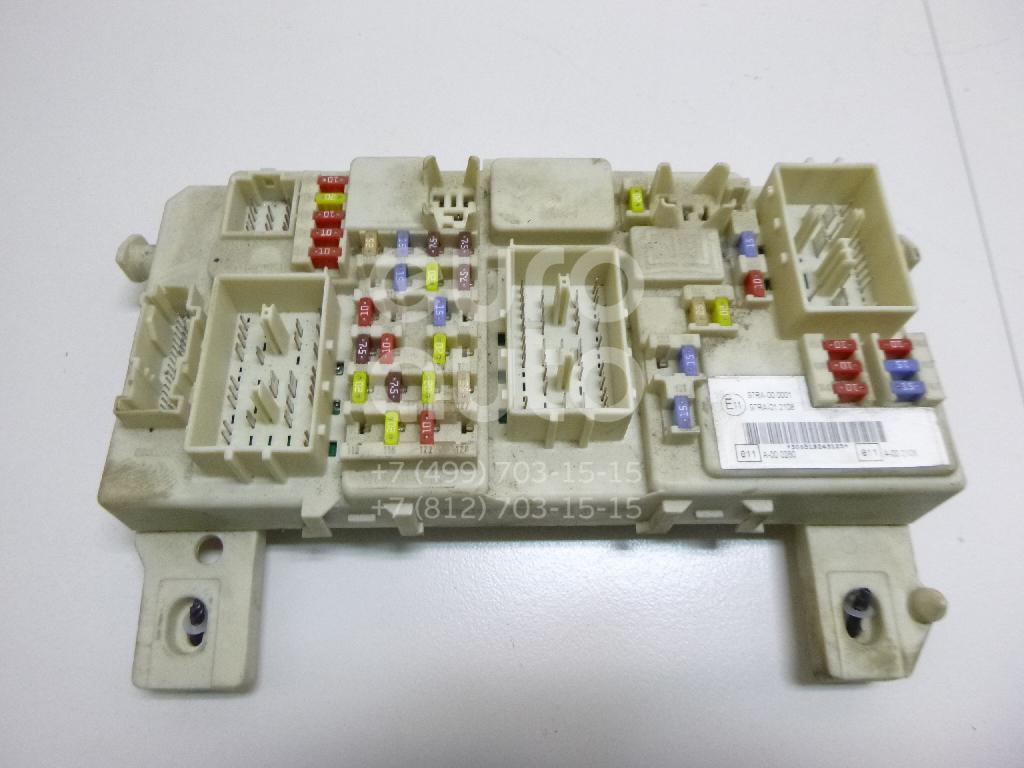

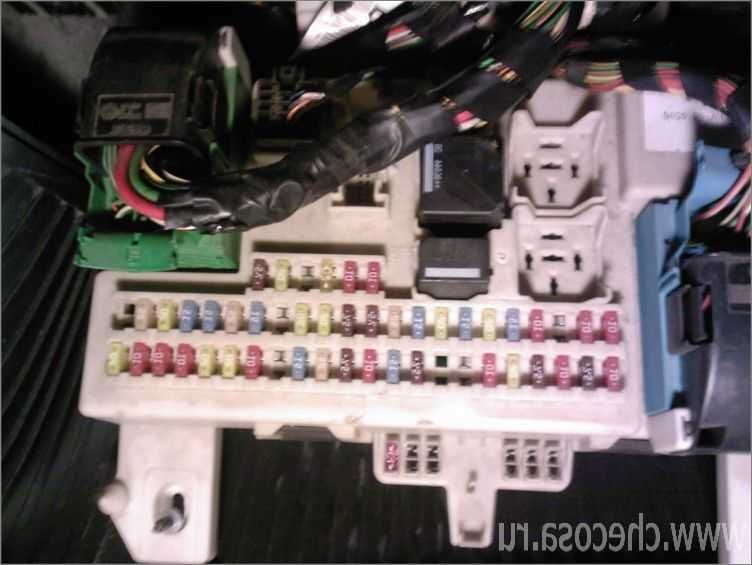

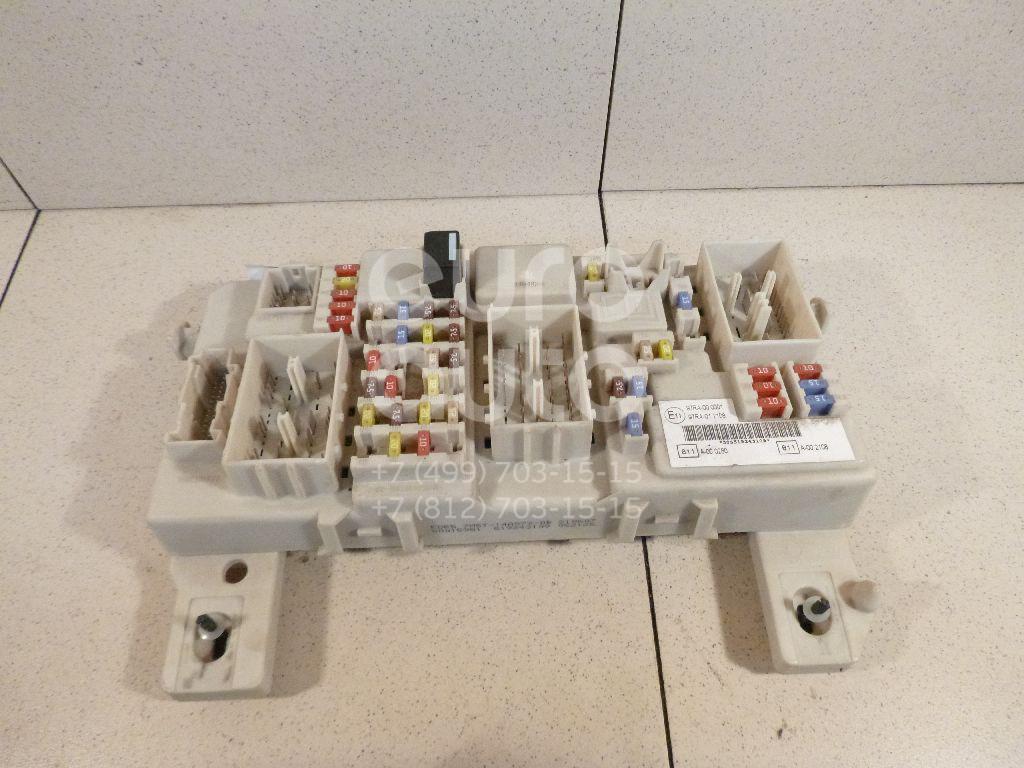

Монтажный блок предохранителей расположен под бардачком.
Для доступа нужно открутить два крепежных винта.
Пример доступа.
| Схема предохранителей в салонном блоке | ||
|---|---|---|
| № | Расшифровка | Ток, А |
| 37 | Дальний свет левой фары | 10 |
| 38 | Дальний сеет правой фары | 10 |
| 39 | Предохранитель прикуривателя Форд С Макс, задняя розетка | 20 |
| 40 | Люк | 20 |
| 41 | Модуль электрооборудования двери переднего пассажира | 20 |
| 42 | Обогрев зеркал | 7,5 |
| 43 | Электронные модули (питание от аккумуляторной батареи) | 10 |
| 44 | Диагностический разъем (OBD II) | 10 |
| 45 | Дневные ходовые огни | 10 |
| 46 | Комбинация приборов, многофункциональный электронный модуль (GEM) | 10 |
| 47 | Насос омывателя, обогрев жиклеров стеклоомывателя | 15 |
| 48 | Ближний свет фар, дневные ходовые огни | 20 |
| 49 | Переключатель освещения | 15 |
| 50 | Стеклоочиститель | 20 |
| 51 | Топливный модуль (бензонасос) | 15 |
| 52 | Обогрев заднего стекла | 25 |
| 53 | Габаритный свет с левой стороны | 7,5 |
| 54 | Габаритный свет с правой стороны | 7,5 |
| 55 | Модуль электрооборудования двери водителя, центральный замок | 20 |
| 56 | Система бесключевого доступа | 20 |
| 57 | Сирена противоугонной системы | 10 |
| 58 | Аудиосистема (питание от аккумуляторной батареи) | 15 |
| 59 | Розетка в багажном отделении, разъем прицепа | 25 |
| 60 | Ближний свет правой фары | 15 |
| 61 | Ближний свет левой фары | 15 |
| 62 | Электропривод регулировок сиденья водителя | 20 |
| 63 | Стеклоподъемники | 25 |
| 64 | Нет | – |
| 65 | Подушки безопасности | 10 |
| 66 | Корректор фар, ближний свет фар, модуль ксенона | 7,5 |
| 67 | Иммобилайзер (WFS), комбинация приборов (питание от выключателя зажигания) | 10 |
| 68 | Радио, комбинация приборов | 7,5 |
| 69 | Противотуманный свет | 20 |
| 70 | Электронные модули (питание от замка зажигания) | 10 |
| 71 | Дневные ходовые огни | 10 |
| 72 | Многофункциональный электронный модуль (GEM) | 25 |
| 73 | Освещение номерного знака | 7,5 |
| 74 | Лампы стоп-сигнала | 15 |
| 75 | Блок управления коробкой передач, электрическая педаль газа | 10 |
| 76 | Электрический стояночный тормоз | 7,5 |
| 77 | Реле центрального замка | 25 |
| 78 | Стеклоочиститель заднего стекла | 15 |
| 79 | Электропривод складывания зеркал | 15 |
| 80 | Освещение салона, зеркала с электроприводом | 10 |
| 81 | Модуль электрооборудования правой задней двери | 20 |
| 82 | Модуль электрооборудования левой задней двери | 20 |
| 83 | CD-чейнджер, развлекательная система для задних пассажиров (RSE) | 10 |
| 84 | Лампы заднего хода, разъем прицепа | 10 |
| 85 | Система охлаждения | 10 |
| 86 | Подогрев сидений | 20 |
| № | Назначение реле | |
| K1 | Обогрев заднего стекла | – |
| K4 | Топливный насос (реле бензонасоса) | – |
| K5 | Дневные ходовые огни | – |
| Общая схема расположения электронных модулей | |
|---|---|
| № | Компонент |
| 1 | Электронный модуль управления кондиционером |
| 2 | Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели |
| 3 | Датчик удара (SRS) |
| 4 | Датчик удара SRS, со стороны водителя |
| 5 | Датчик удара SRS, со стороны пассажира |
| 6 | Звуковой сигнал противоугонной системы |
| 7 | Датчик солнечного света |
| 8 | Дополнительный отопитель-электрический |
| 9 | Аккумуляторная батарея |
| 10 | Диагностический разъем (DLC) |
| 11 | Модуль управления электрооборудованием двери водителя- в двери |
| 12 | Модуль управления электрооборудованием левой задней двери-в двери |
| 13 | Модуль управления электрооборудованием двери пассажира-в двери |
| 14 | Модуль управления электрооборудованием правой задней двери- в двери |
| 15 | Модуль управления электродвигателем вентилятора системы охлаждения |
| 16 | Модуль управления подачей присадки |
| 17 | Модуль управления насосом подачи присадки |
| 18 | Блок предохранителей, моторный отсек |
| 19 | Блок предохранителей в салоне |
| 20 | Гудок |
| 21 | Кольцевая антенна иммобилайзера |
| 22 | Реле указателей поворота -в переключателе указателей поворота |
| 23 | Инерционный выключатель отсечки подачи топлива |
| 24 | Блок управления системы keyless entry |
| 25 | Блок управления освещением |
| 26 | Многофункциональный блок управления-в блоке предохранителей/реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/омыватель лобового стекла |
| 27 | Блок управления навигационной системой |
| 28 | Блок управления системой парковки |
| 29 | Блок управления стояночным тормозом |
| 30 | Электронный блок управления SRS |
| 31 | Э/м клапан замка рулевой колонки |
| 32 | Датчик положения руля |
| 33 | Электронный модуль управления КПП |
| 34 | Датчик дождя (очиститель лобового стекла) |
Материалы по теме
Схема блока предохранителей Ford C-Max, 2003
24.
12.2020
Компактвэн Ford C-Max выпускается в 2-х поколениях с 2003 года. 1-е поколение выпускалось в 2004, 2005, 2006, 2007, 2008, 2009 и 2010 годах. В этот период автомобиль s-max подвергался рестайлингу. 2-е поколение поставлялось на рынки в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 годах и по настоящее время. В нашем материале мы покажем описание блоков предохранителей и реле форд макс с фото и блок-схемами для 1 и 2 поколения. Обратите внимание на предохранитель прикуривателя.
Конструкция блоков зависит от года выпуска, а назначение элементов схемы может отличаться от представленного из-за возможной разницы в уровне электрооборудования C Макс.

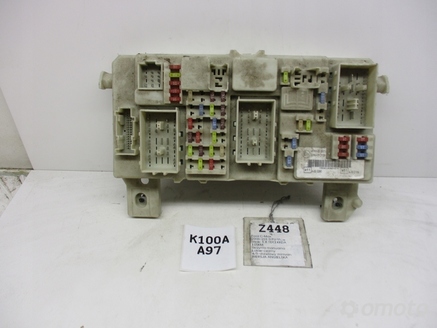

В моторном отсеке
Основной ящик моторного отсека расположен с левой стороны, под защитной крышкой.
| Тип 1 (выпуск 2003 – 2010 гг.) | |
|---|---|

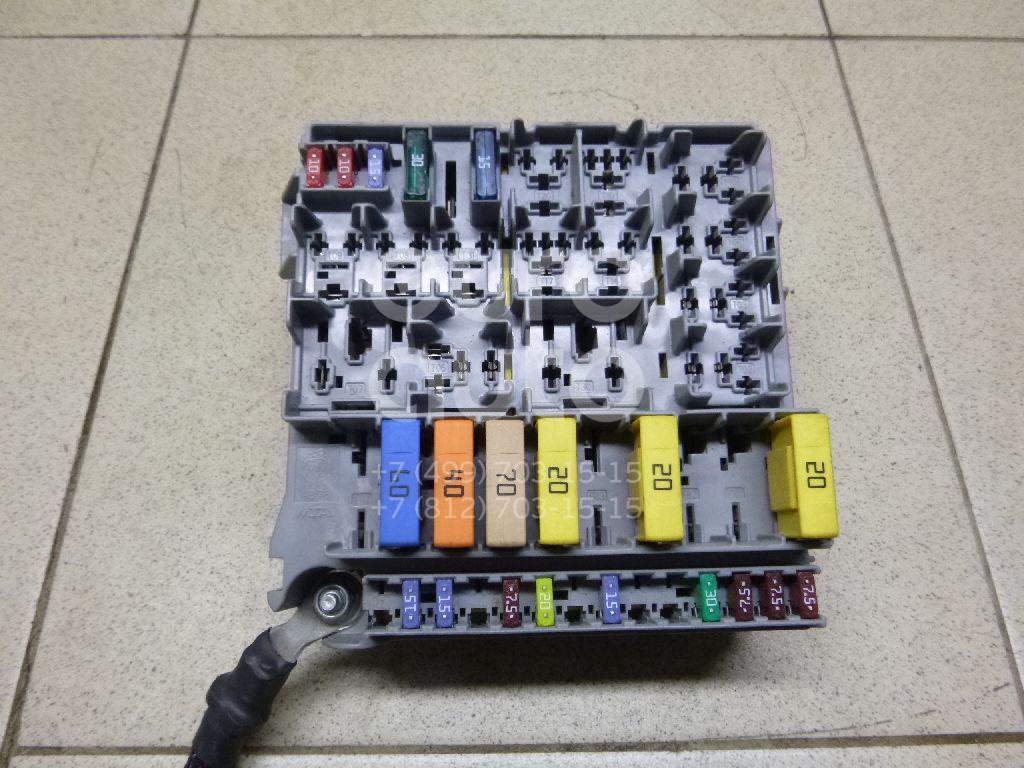

| Фото – пример | |
| Схема | |
| № | Описание |
| 1 | 40/60A Охлаждающий вентилятор |
| 2 | 80А Усилитель руля |
| 3 | 60A Блок предохранителей в салоне |
| 4 | 60A Блок предохранителей в салоне |
| 5 | 80А Дополнительный отопитель |
| 6 | 60A Дизель: Свечи накаливания |
| 7 | 30A ABS, насос динамической стабилизации |
| 8 | 20A ABS, клапаны динамической стабилизации |
| 9 | 20А Блок управления двигателем |
| 10 | 30А Вентилятор системы климат-контроля |
| 11 | 20А Замок зажигания |
| 12 | 40А Реле зажигания 15л |
| 13 | Стартер 20А |
| 14 | 40A Обогрев лобового стекла, правая сторона |
| 15 | Реле охлаждающего вентилятора, 30 А (Sigma — только варианты без кондиционера) |
| 16 | 40A Обогрев лобового стекла, левая сторона |
| 17 | 30A Электронный стояночный тормоз |
| 18 | Инвертор 30 А |
| 19 | Модуль АБС 10А |
| 20 | 15А Звуковой сигнал |
| 21 | 20A Дизель: Дополнительный обогреватель |
| 22 | 10А Модуль усилителя рулевого управления |
| 23 | 30А Омыватель фар |
| 24 | 15A Дизель: Дополнительный обогреватель |
| 25 | 10А Реле зажигания |
| 26 | 10/15А Блок управления АКПП |
| 27 | 10A Муфта компрессора кондиционера |
| 28 | 10A Дизель: блок управления свечей накаливания |
| 29 | 10A Отдельная система климат-контроля |
| 30 | 3A Блок управления двигателем, блок управления АКПП |
| 31 | Интеллектуальная зарядка аккумулятора 10 А |
| 32 | 10A 2004-2007: 16V + VCT: Вентиляция 2007-2010: Блок управления АКПП |
| 33 | 10A Бензин: Датчики кислорода с подогревом Дизель: Перепускной клапан промежуточного охладителя воздуха |
| 34 | 10A Бензин: Форсунки, катушки зажигания 2004-2007: Дизель: Топливный насос |
| 35 | 10А Блок управления двигателем, клапаны |
| 36 | 10А Блок управления двигателем |
| Реле | |
| Р1 | Блокировка стартера (АКПП) |
| Р2 | Звуковой сигнал |
| Р3 | Фонари заднего хода (автоматическая коробка передач) |
| Р4 | Резерв |
| Р5 | Предварительный подогрев дизельного двигателя 16 В + VCT: Вентиляция |
| Р6 | Главное реле |
| Р7 | Обогрев ветрового стекла |
| Р8 | Зажигание |
| Р9 | омыватель фар |
| Р10 | Нагреватель |
| Р11 | Кондиционер |
| Р12 | Вентилятор охлаждения (без кондиционера) |
| Р13 | Стартер |
| Р14 | Охлаждающий вентилятор системы управления питанием |

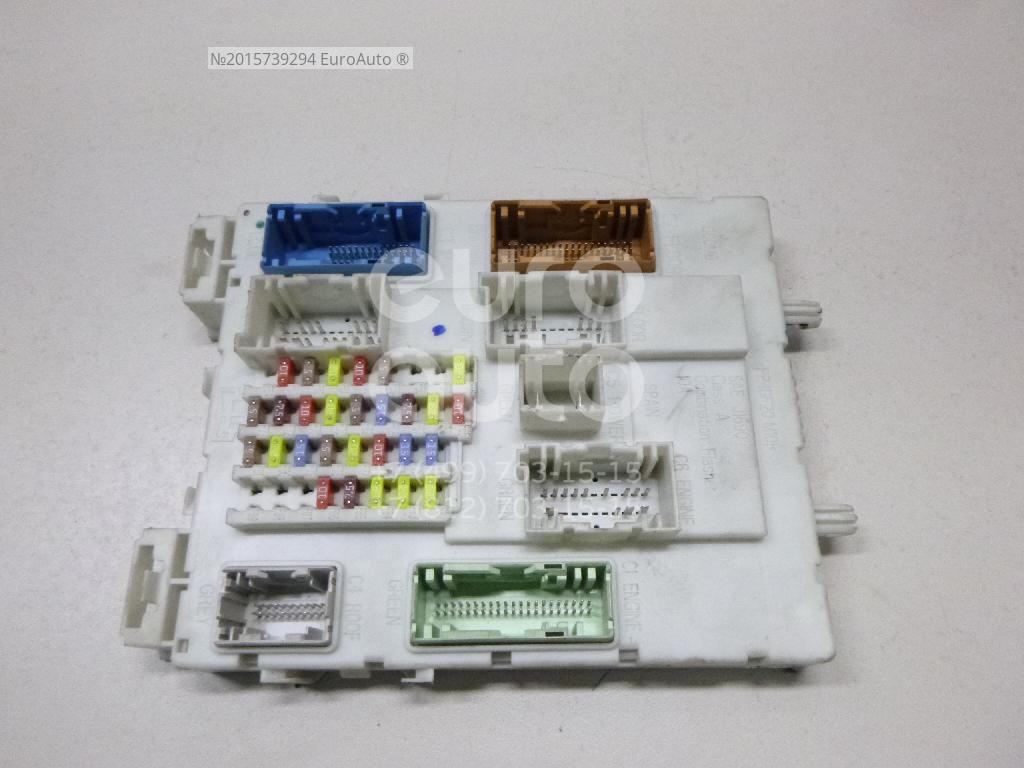

| Тип 2 (выпуск 2011 – 2017) | |
|---|---|
| Схема | |
| № | Описание |
| F7 | Насос АБС 40А |
| F8 | Клапан АБС 30А |
| F9 | 20А Омыватели фар |
| Ф10 | 40A Вентилятор отопителя |
| F11 | Модуль качества напряжения 30 А, система старт-стоп |
| F12 | Реле 30А, система управления двигателем |
| Ф13 | 30А Реле стартера |
| F14 | 40A Обогрев ветрового стекла, правая сторона |
| F15 | 25A Вентилятор промежуточного охладителя — 1,0 л EcoBoost, реле вентилятора системы охлаждения |
| Ф16 | 40A Обогрев ветрового стекла, левая сторона |
| Ф17 | 20A Дымовой нагреватель |
| Ф18 | 20А Стеклоочистители |
| Ф19 | 5A Антиблокировочная система тормозов, модуль динамической стабилизации |
| Ф20 | Зуммер 15 А |
| F21 | 5A Выключатель стоп-сигнала |
| F22 | Система контроля аккумуляторной батареи 15 А |
| F23 | Катушки реле 5A, модуль управления выключателем освещения, модуль управления двигателем (15A), блок управления коробкой передач (15A), масляный насос коробки передач (15A) |
| Ф24 | 20A Задняя электрическая розетка |
| Ф25 | 10A Наружные зеркала заднего вида с электроприводом |
| Ф26 | 15A Блок управления силовым агрегатом |
| Ф27 | 15A Муфта компрессора кондиционера |
| Ф28 | Резерв |
| Ф29 | 25A Обогрев заднего стекла |
| Ф30 | 5A Блок управления силовым агрегатом |
| Ф31 | Резерв |
| Ф32 | 10A Клапан рециркуляции отработавших газов, вихревые регулирующие клапаны, датчик кислорода с подогревом в выхлопных газах (системы управления двигателем), реле электронного модуля управления вентилятором (катушка), модуль вспомогательного водяного насоса — двигатель EcoBoost 1,0 л |
| Ф33 | 10А Катушки зажигания |
| Ф34 | Форсунки 10А |
| Ф35 | 5A Катушка реле промежуточного охладителя, 15A Обогрев топливного фильтра, 10A Датчик наличия воды в топливе (1,5 л, 2,0 л), ECM, катушки зажигания |
| Ф36 | 10A Блок управления силовым агрегатом, 5A Активная заслонка радиатора |
| Ф37 | Резерв |
| Ф38 | 15A Модуль управления силовым агрегатом, модуль управления коробкой передач |
| Ф39 | 5A Модуль управления фарами |
| Ф40 | 5A Электроусилитель руля |
| Ф41 | Блок электроники кузова 20А |
| Ф42 | 15A Омыватель заднего стекла |
| Ф43 | 15А Корректор фар |
| Ф44 | 5A Адаптивный круиз-контроль |
| Ф45 | 10A Форсунки омывателя с подогревом |
| Ф46 | 25A Электрические стеклоподъемники (передние окна), Вентилятор охлаждения |
| Ф47 | 7. 5A Обогрев наружных зеркал |
| Ф48 | 15A Фильтр продуктов сгорания дизельного топлива испаритель |
| Декодирование реле | |
| Р1 | Вентилятор интеркулера |
| Р2 | Звуковой сигнал |
| Р3 | Дизельный фильтр-испаритель дымовых газов, гибридная установка |
| Р4 | Стеклоочиститель |
| Р5 | омыватель фар |
| Р6 | Стеклоочиститель (высокая/низкая скорость) |
| Р7 | Обогрев ветрового стекла |
| Р8 | Вентилятор охлаждения |
| Р9 | Резерв |
| Р10 | Вентилятор охлаждения |
| Р11 | Муфта компрессора кондиционера |
| Р12 | Вентилятор охлаждения |
| Р13 | Нагреватель |
| Р14 | Блок управления двигателем |
| Р15 | Стартер |
| Р16 | Зажигание |
| Главный блок предохранителей Он расположен рядом с основным и состоит из плавких предохранителей большой мощности.  | |
| 1 | (80А) Блок управления усилителем руля |
| 2 | (150А) Стартер |
| 3 | (100А) |
| 4 | (50А) Многофункциональный блок управления |
| 5 | (80А) Дополнительный отопитель |
| 6 | (70А) Блок предохранителей/реле в багажном отделении |
| 7 | (60А) |
| 8 | (50A) Модуль управления электродвигателем вентилятора системы охлаждения |
| 9 | (50А) Многофункциональный блок управления |
| 10 | (60А) Модуль управления свечами накаливания |
Салон

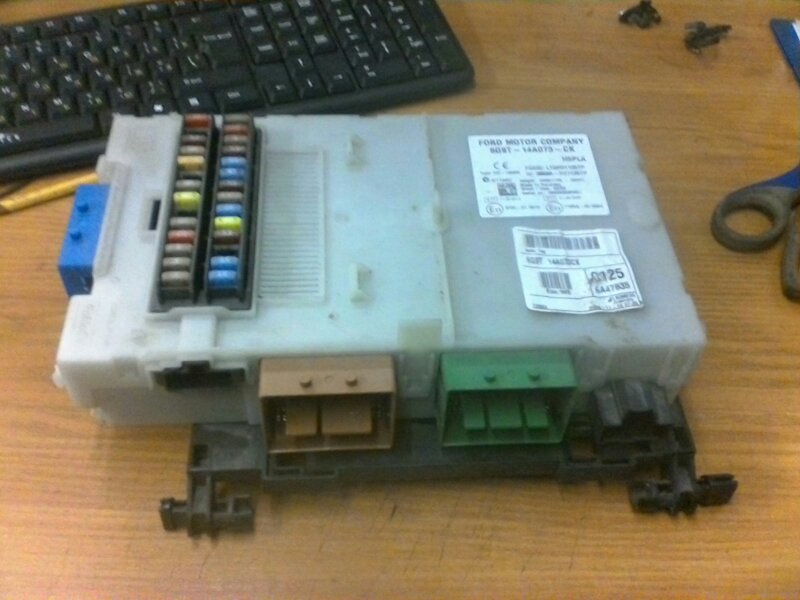

Блок предохранителей расположен под бардачком, за обивкой. Устанавливается на два элемента.
| Тип 1 (выпуск 2003 – 2007 гг.) | |
|---|---|

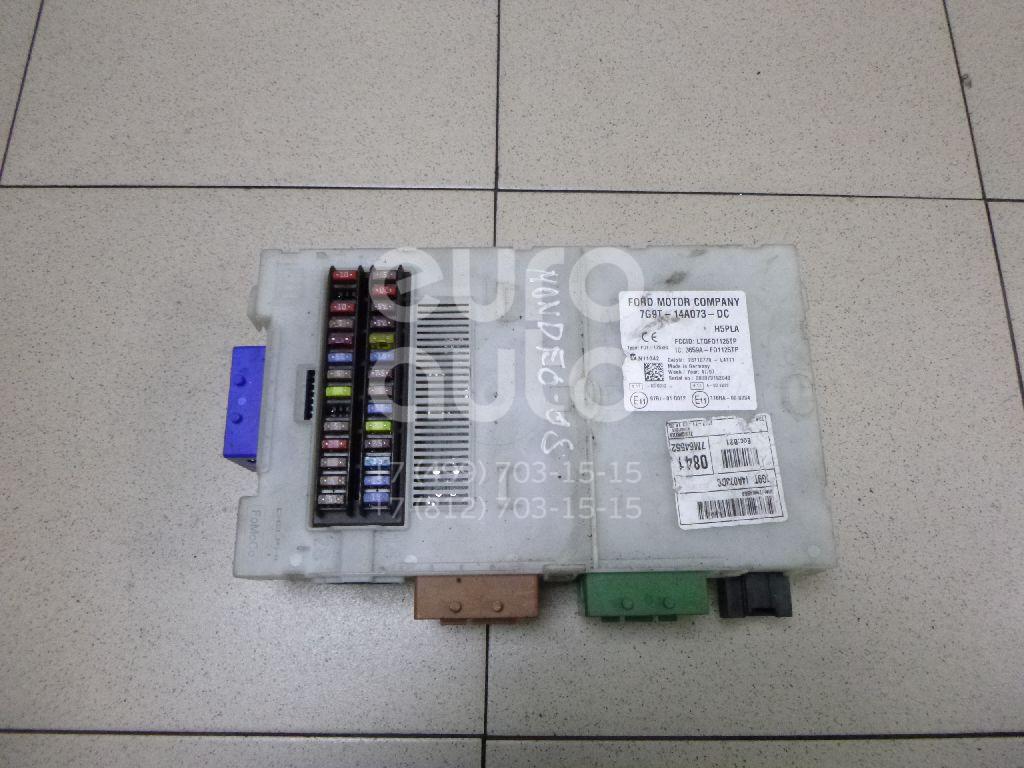

| Фото | |
| Схема | |
| № | Описание |
| 37 | 10А Дальний свет левой фары |
| 38 | 10А Дальний свет, правая фара |
| 39 | 20A Прикуриватель, задняя розетка |
| 40 | Люк 20А |
| 41 | 20A Электрический модуль двери переднего пассажира |
| 42 | 7,5А Обогрев зеркал |
| 43 | 10A Электронные модули (с питанием от батареи) |
| 44 | Диагностический разъем 10А (OBD II) |
| 45 | 10A Дневные ходовые огни |
| 46 | 10A Комбинация приборов, многофункциональный электронный модуль (GEM) |
| 47 | 15A Насос омывателя, подогрев форсунок омывателя |
| 48 | 20A Фары ближнего света, дневные ходовые огни |
| 49 | Выключатель освещения 15 А |
| 50 | 20А Стеклоочиститель |
| 51 | 15А Топливный насос |
| 52 | 25A Обогрев заднего стекла |
| 53 | 7. 5A Габаритный огонь с левой стороны |
| 54 | 7.5A Габаритный огонь с правой стороны |
| 55 | 20А Электрический модуль двери водителя, центральный замок |
| 56 | 20A Система бесключевого доступа |
| 57 | 10A Сирена противоугонной системы |
| 58 | 15A Аудиосистема (питание от аккумулятора) |
| 59 | 25А Розетка в багажном отделении, разъем прицепа |
| 60 | 15А Ближний свет правой фары |
| 61 | 15А Ближний свет левой фары |
| 62 | 20А Электрическая регулировка сиденья водителя |
| 63 | 25А Окна |
| 64 | Резерв |
| 65 | 10А Подушки безопасности |
| 66 | 7,5A Корректор фар, ближний свет фар, ксеноновый модуль |
| 67 | 10A Иммобилайзер (WFS), комбинация приборов (питание от замка зажигания) |
| 68 | 7. 5A Радио, комбинация приборов |
| 69 | Противотуманные фары |
| 70 | 10A Электронные модули (питание от замка зажигания) |
| 71 | 10A Дневные ходовые огни |
| 72 | 25A Многофункциональный электронный модуль (GEM) |
| 73 | 7,5 А Освещение номерного знака |
| 74 | 15A Стоп-сигнал |
| 75 | 10А Блок управления коробкой передач, электрическая педаль газа |
| 76 | 7,5 А Электрический стояночный тормоз |
| 77 | 25А Реле центрального замка |
| 78 | 15А Стеклоочиститель заднего стекла |
| 79 | 15A Электропривод складывания зеркал |
| 80 | 10A Внутреннее освещение, зеркала с электроприводом |
| 81 | 20А Электрический модуль правой задней двери |
| 82 | 20А Модуль электрооборудования задней левой двери |
| 83 | 10A CD-чейнджер, мультимедийная система для пассажиров задних сидений (RSE) |
| 84 | 10A Фонари заднего хода, разъем прицепа |
| 85 | 10A Система охлаждения |
| 86 | 20А Подогрев сидений |
| К1 | Реле обогрева заднего стекла |
| К4 | Реле топливного насоса |
| К5 | Реле дневных ходовых огней |
Предохранитель №39, 20А, отвечает за прикуриватель Ford C-Max. | |
| Тип 2 (выпуск 2007 – 2010) | |
|---|---|
| Схема | |
| № | Обозначение |
| 100 | 10A Электронные модули (питание от замка зажигания) |
| 101 | 20A Люк, сиденье водителя с электроприводом |
| 102 | 10A Управление отопителем, рулевая колонка, сажевый фильтр, приемник дистанционного управления |
| 103 | Батарейный источник питания 10 А для внешнего управления освещением |
| 104 | 10A Внутреннее освещение, система энергосбережения |
| 105 | 25A Обогрев заднего стекла |
| 106 | 20A Система бесключевого доступа |
| 107 | 10A Комбинация приборов (с питанием от батареи) Диагностический разъем (OBD II) |
| 108 | 7. 5A Дополнительные функции комбинации приборов (аудио и навигационная система) |
| 109 | 20A Прикуриватель, задняя розетка |
| 110 | 10A Дневные ходовые огни |
| 111 | 15A Бензин: Топливный насос |
| 112 | 15A Аудиосистема (питание от аккумулятора) |
| 113 | 10A Дневные ходовые огни (габаритный свет) |
| 114 | 10A Комбинация приборов, иммобилайзер |
| 115 | 7.5A Блок питания для управления внешним освещением от генератора |
| 116 | 20А Противотуманные фары |
| 117 | 7,5 А Освещение номерного знака |
| 118 | 20А Модуль электрооборудования левой задней двери |
| 119 | 15А Розетка багажного отделения |
| 119 | Розетка 25А в багажном отделении (с модулем прицепа) |
| 120 | 20А Электрический модуль правой задней двери |
| 121 | 20A Обогрев передних сидений |
| 122 | 10А Подушки безопасности |
| 123 | 7. 5A Обогрев зеркал |
| 124 | 7.5A Габаритный фонарь левый |
| 125 | 7.5A Габаритный огонь с правой стороны |
| 126 | 20A Бесключевая система управления |
| 127 | 25A Электрические стеклоподъемники |
| 128 | Не используется |
| 129 | 20А Стеклоочиститель |
| 130 | Не используется |
| 131 | 15А Задний стеклоочиститель |
| 132 | 15A Стоп-сигнал |
| 133 | 25A Реле центрального замка, электронный модуль двери переднего пассажира |
| 134 | 20A Центральный замок, электрический модуль двери водителя |
| 135 | 20A Дневные ходовые огни |
| 136 | 15A Насос омывателя, подогрев форсунок омывателя |
| 137 | 10A Громкоговоритель для включения аварийного аккумулятора |
| 138 | 10А Блок управления двигателем, блок управления коробкой передач, электрическая педаль газа |
| 139 | 10А Дальний свет, правая фара |
| 140 | 10А Дальний свет левой фары |
| 141 | 10A Фонари заднего хода, зеркала с электроприводом |
| 142 | 15А Ближний свет правой фары |
| 143 | 15А Ближний свет левой фары |
| Р1 | Реле топливного насоса |
| Р2 | Не используется |
Предохранитель 109 20А отвечает за прикуриватель. | |
| Тип 3 (выпуск 2011 – 2017) | |
|---|---|
| Схема | |
| № | Назначение |
| 56 | Топливный насос 20А |
| 57 | Не используется |
| 58 | Не используется |
| 59 | 5A Приемопередатчик пассивной противоугонной системы |
| 60 | 10A Внутреннее освещение, блок управления двери водителя, освещение перчаточного ящика, фоновое освещение, потолочный блок управления |
| 61 | 20A Прикуриватель, задняя розетка |
| 62 | 5A Датчик дождя, датчик влажности, внутреннее зеркало с автоматическим затемнением |
| 63 | 10A Система адаптивного круиз-контроля |
| 64 | Не используется |
| 65 | 10A Замок двери багажного отделения с электроприводом |
| 66 | 20A Замок двери водителя, двойной замок, замок лючка бензобака (2015-2018) |
| 67 | 7,5 А Информационно-развлекательный дисплей, модуль SYNC, модуль GPS, телефон (Energi) |
| 68 | 15А Электрический замок рулевой колонки |
| 69 | Комбинация приборов 5A |
| 70 | 20А Центральный замок |
| 71 | 7,5/10А Система кондиционирования, блок управления отопителем (механический кондиционер (Hybrid, Energi)) |
| 72 | 7,5А Модуль рулевого колеса |
| 73 | 5A Противоугонная система, диагностический разъем, аккумулятор автономного звукового устройства |
| 74 | 15А дальний свет |
| 75 | 15А Передняя противотуманная фара |
| 76 | 10А Фонари заднего хода |
| 77 | 20A Омыватель лобового стекла, омыватель заднего стекла |
| 78 | 5A Замок зажигания, кнопка запуска, система доступа без ключа |
| 79 | 15A Переключатель аварийной сигнализации, радио, навигация, модуль голосового управления, DVD-плеер, CD-чейнджер, выключатель дверного замка |
| 80 | Люк 20А |
| 81 | 5A Датчик салона, РЧ-радио, солнцезащитные шторки |
| 82 | 20A Насос омывателя стекла |
| 83 | 20А Центральный замок |
| 84 | 20A Отпирание двери водителя, двойное запирание, отпирание лючка бензобака (2015-2018) |
| 85 | 7,5 А Радиоприемник, навигация, переключатель срабатывания подушки безопасности пассажира, переключатель обогрева сиденья, стояночный обогреватель, блок управления отопителем (механический кондиционер), реле заднего стеклоочистителя, дополнительный обогреватель, адаптивный круиз-контроль |
| 86 | 10A Модуль управления подушками безопасности и ремнями безопасности, распознавание присутствия пассажира, индикатор подушки безопасности пассажира |
| 87 | 15А Рулевое колесо с подогревом |
| 88 | 20A Модуль качества напряжения |
| 89 | Не используется |
За прикуриватель отвечает предохранитель 61 на 20А. | |
В багажном отделении
Расположение
| Схема | |
|---|---|
| № | Расшифровка |
| 1 | 5A Открытие двери багажника без помощи рук |
| 2 | 10A Система бесключевого доступа |
| 3 | 5A Дверные ручки на автомобилях с системой доступа без ключа |
| 4 | 25A Дверной модуль (передний левый) (электростеклоподъемник, центральный замок, зеркала с электроприводом складывания, зеркала с подогревом) |
| 5 | 25A Дверной модуль (передний правый) (электростеклоподъемник, центральный замок, зеркала с электроприводом складывания, зеркала с подогревом) |
| 6 | 25A Дверной модуль (задний левый) (стеклоподъемник) |
| 7 | 25A Дверной модуль (задний правый) (стеклоподъемник) |
| 8 | 10A Противоугонная система 25A Сиденье пассажира с электроприводом |
| 9 | 25А Сиденье водителя с электроприводом |
| 10 | 25A Электрические стеклоподъемники, Обогрев заднего стекла |
| 11 | 5А Реле зажигания |
| 12 | 10A Кондиционер, 15A Блок управления аккумуляторной батареей |
| 13 | Комбинация приборов 5A |
| 14 | 7,5/10A Информационно-развлекательный дисплей, Модуль GPS (с модулем старт/стоп), Система зарядки |
| 15 | 15А Аудиосистема |
| 16 | Не используется |
| 17 | Блок управления аккумуляторной батареей 10 А |
| 18 | Блок управления аккумуляторной батареей 15 А — вентилятор |
| 19 | 15A Energi: Зарядный вентилятор |
| 20 | Не используется |
| 21 | Интеллектуальный разъем 10/15 А |
| 22 | 10A Активное шумоподавление |
| 23 | Не используется |
| 24 | Преобразователь постоянного/переменного тока 30 А |
| 25 | 25А Электропривод двери багажного отделения |
| 26 | Модуль прицепа 40 А, зарядка переменным/постоянным током |
| 27 | 20/30А Обогрев заднего стекла, Розетка в багажнике |
| 28 | Не используется |
| 29 | 5A Система контроля слепых зон, система контроля полосы движения, система Active City Stop, камера заднего вида (без модуля запуска/остановки двигателя), зажигание (с системой запуска/остановки двигателя) |
| 30 | 5A Модуль помощи при парковке |
| 31 | 5A Камера заднего вида |
| 32 | Преобразователь постоянного/переменного тока на 5 А |
| 33 | 15А Реле заднего стеклоочистителя |
| 34 | 15А Обогрев сиденья водителя |
| 35 | 15А Обогрев сиденья пассажира |
| 36 | Не используется |
| 37 | 20A Солнцезащитная панель люка |
| 38 | Не используется |
| 39 | Не используется |
| 40 | Не используется |
| 41 | Не используется |
| 42 | Не используется |
| 43 | Не используется |
| 44 | 10А Электропривод зеркал |
| 45 | 7. 5A Обогрев зеркал 5A Датчик влажности |
| 46 | 5A Монитор слепых зон, система контроля полосы движения, камера заднего вида (с системой запуска/остановки двигателя) 10A Топливная система |
| Р1 | Выключатель зажигания, клемма 15 |
| Р2 | Обогрев заднего стекла |
| Р3 | Задний стеклоочиститель, лючок топливного бака |
| Р4 | – |
| Р5 | Сирена противоугонной сигнализации |
| Р6 | Вспомогательное реле заднего стеклоочистителя |
Сопутствующие материалы
Предохранители | OEM-запчасти Ford
Предохранитель
Номер детали: 2S6Z-14526-FA
MSRP $ 14,22
$ 10,56
MSRP $ 14,22
$ 10,56
FUS Зарядный заказ
Зарядный заказ
Предохранитель
Номер детали: DG9Z-14526-UA
4 MSRP $ 1,57
4 MSRP $ 1,57
MSRP.
0004 MSRP $1.57
$1.18
Fuse
Part Number: CV6Z-14526-DA
MSRP $1.15
$0.86
MSRP $1.15
$0.86
Fuse
Part Number: CV6Z -14526-GA
MSRP $ 8,44
$ 6,26
MSRP $ 8,44
$ 6,26
Предохранитель
Номер детали: DG9Z-145266-F
.0029Backordered
Fuse
Part Number: CV6Z-14526-EA
MSRP $8.44
$6.26
MSRP $8.44
$6.26
Maxi Fuse
Part Number: E9TZ-14526-C
MSRP $ 2,79
$ 2,11
MSRP $ 2,79
$ 2,11
Основное предохранители
Номер детали: 2S6Z-152626-B
40004 .
0003
MSRP $14.22
$10.56
MSRP $14.22
$10.56
Maxi Fuse
Part Number: BK2Z-14526-A
MSRP $41.09
$29.38
MSRP $41.09
$29.38
Maxi Предохранитель
Номер детали: CU5Z-14526-CA
MSRP $ 12,40
$ 9,21
MSRP $ 12,40
$ 9,21
MAXI FUSE
9,21
MAXI FUSE
0003
Номер деталей: CU5Z-14526-FA
MSRP $ 10,33
$ 7,67
MSRP $ 10,33
$ 7,67
Основной Fuse
$ № 914. $ 12,11
MSRP $ 16,31
$ 12,11
MAXI FUSE
Номер деталей: DG9Z-14526-G
MSRP $ 1,89
$ 1,42
мс.
0003
Mini Fuse
Part Number: DG9Z-14526-J
MSRP $1.96
$1.48
MSRP $1.96
$1.48
Mini Fuse
Part Number: DG9Z-14526-K
MSRP $1.18
$0.89
MSRP $1.18
$0.89
Mini Fuse
Part Number: DG9Z-14526-M
MSRP $1.45
$1.10
MSRP $1.45
$1.10
Mini Fuse
Part Number: DG9Z-14526-N
MSRP $1.81
$1.37
MSRP $1.81
$1.37
Mini Fuse
Part Number: 9L3Z-14526-DA
MSRP $ 1,07
$ 0,81
MSRP $ 1,07
$ 0,81
MINI FUSE
Номер детали: 9L3Z-1456663
.
0004 MSRP $1.87
$1.41
MSRP $1.87
$1.41
Main Fuse
Part Number: L1MZ-14526-D
MSRP $105.09
$72.25
MSRP $105.09
$72.25
Fuse Box
Номер детали: L1MZ-14A068-C
MSRP $ 181,27
$ 124,63
MSRP $ 181,27
$ 124,63
FUS0004 Part Number: LC3Z-14A068-A
MSRP $360.00
$237.60
MSRP $360.00
$237.60
Main Fuse
Part Number: LU5Z-14526-ALD
MSRP $128.91
$88.63
MSRP $128.91
$88.63
Fuse Box
Part Number: LX6Z-14A068-R
MSRP $306.
67
$220.80
MSRP $306.67
$220.80
Fuse Box
Part Number: ML3Z-14A068-M
MSRP $380.00
$273.60
MSRP $380.00
$273.60
Mini Fuse
Part Number: F2UZ-14526 -N
MSRP $ 1,21
$ 0,90
MSRP $ 1,21
$ 0,90
MINI FUSE
Номер детали: F5OZ-14526-AB
MSRP $ 1,444444444449 9009 9009 .0003
$1.08
MSRP $1.44
$1.08
Fuse Holder
Part Number: FU5Z-14A067-A
MSRP $838.18
$553.20
MSRP $838.18
$553.20
Maxi Fuse
Номер детали: GU5Z-14526-F
MSRP $ 12,36
$ 9,18
MSRP $ 12,36
$ 9,18
MAXI Председатель
Части: MAXI.
0029 GU5Z-14526-G
MSRP $12.33
$9.15
MSRP $12.33
$9.15
Maxi Fuse
Part Number: GU5Z-14526-Z
MSRP $12.36
$9.18
MSRP $12.36
$9.18
Maxi Fuse
Part Number: HU5Z-14526-F
MSRP $60.18
$42.04
MSRP $60.18
$42.04
Maxi Fuse
Номер детали: F4SZ-14526-A
MSRP $ 5,71
$ 4,24
MSRP $ 5,71
$ 4,24
FUSE Puller
9004FUSE Puller
9004FUSE
9004FUSE
9003FUSE
.
$ 5,33
MSRP $ 6,58
$ 5,33
Mini Fuse
Номер деталей: F58Z-14526-B
MSRP $ 0,90
$ 0,69
MSRP $ 0,90
$ 0,69
MSRP $ 0,903
$ 0,69
MSRP $ 0,903
$ 0,69
MSRP $ 0,903
$ 0,69 0003
MSRP $ 0,903
$.0004 $0.69
Maxi Fuse
Part Number: E9TZ-14526-D
MSRP $2.55
$1.92
MSRP $2.55
$1.92
Mini Fuse
Part Number: F2UZ-14526 -K
MSRP $ 1,44
$ 1,08
MSRP $ 1,44
$ 1,08
MINI FUSE
Номер детали: F2UZ-14526-P
МСР.0003
MSRP $1.66
$1.25
Maxi Fuse
Part Number: D9ZZ-14526-C
MSRP $0.
43
$0.33
MSRP $0.43
$0.33
Maxi Fuse
Part Number : DG9Z-14526-P
MSRP $ 1,81
$ 1,37
MSRP $ 1,81
$ 1,37
MAXI FUSE
Номер детали: Guxiz-1526-E
.0004 MSRP $12.36
$9.18
MSRP $12.36
$9.18
Maxi Fuse
Part Number: GU5Z-14526-K
MSRP $12.36
$9.18
MSRP $12.36
$9.18
Fuse Box
Номер детали: LK4Z-14A068-M
MSRP $ 332,73
$ 219,60
MSRP $ 332,73
$ 219,60
FUS0004 Part Number: ML1Z-14A068-A
MSRP $378.
33
$272.40
MSRP $378.33
$272.40
Mini Fuse
Part Number: 9L3Z-14526-GA
MSRP $1.87
$1.41
MSRP $ 1,87
$ 1,41
MAXI FUSE
Номер детали: AB3Z-14526-B
MSRP $ 20.91
$ 14.95
MSRP $ 20.91
$ 14.95
4 мс.5
MAXI FUSE
Номер детали: E9TZ-14526-E
MSRP $ 2,81
$ 2,12
MSRP 2,81
$ 2,12
9002MSRP $ 2,81
$ 2,12
9002MSRP $ 2,81
$ 2,12 9000 29002
MSRP $ 2,81
$ 2,12 9000 2 9002
2,81929.9002 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2 9000 2, A
MSRP $2.30
$1.73
MSRP $2.
30
$1.73
Mini Fuse
Part Number: F2UZ-14526-H
MSRP $6.33
$4.70
MSRP $6.33
$4.70
Mini Fuse
Part Number: F2UZ-14526-J
MSRP $1.44
$1.08
MSRP $1.44
$1.08
Mini Fuse
Part Number : F2UZ-14526-M
MSRP $ 1,21
$ 0,90
MSRP $ 1,21
$ 0,90
Основной предохранитель
Номер детали: 7T4526663
.0004 MSRP $8.04
$5.97
MSRP $8.04
$5.97
Mini Fuse
Part Number: 9L3Z-14526-AA
MSRP $1.
87
$1.41
MSRP $1.87
$1.41
Mini Fuse
Номер детали: 9L3Z-14526-CA
MSRP $ 1,94
$ 1,47
MSRP $ 1,94
$ 1,47
MINI FUSE
9003
MINI FUSE
MINI FUSE
9000 8: : № : : : .0029 9L3Z-14526-HA
MSRP $ 1,87
$ 1,41
MSRP $ 1,87
$ 1,41
Основной предохранитель
.
$9.00
Fuse Box
Part Number: FV6Z-14A068-B
MSRP $66.91
$46.74
MSRP $66.
91
$46.74
Maxi Fuse
Part Number: GU5Z-14526-C
MSRP $9.18
$6.82
MSRP $9.18
$6.82
Mini Fuse
Part Number: DG9Z-14526-H
MSRP $1.21
$ 0,90
MSRP $ 1,21
$ 0,90
MAXI FUSE
Номер деталей: BK2Z-14526-B
MSRP $ 50,00
$ 35,759
4 MSRP $ 50,00
$ 35,75
MSRP.0004 $35.75
Fuse Box
Part Number: KB3Z-14A068-A
MSRP $341.82
$225.60
MSRP $341.
82
$225.60
Fuse Box
Part Number: KB3Z-14A068 -C
MSRP $ 352,73
$ 232,80
MSRP $ 352,73
$ 232,80
MAXI FUSE
Номер детали: L1MZ-1226-E
.0003
$14.43
MSRP $20.18
$14.43
Main Fuse
Part Number: L1MZ-14526-F
MSRP $174.55
$120.00
MSRP $174.55
$120.00
Fuse Box
Номер детали: L1MZ-14A068-H
MSRP $ 420,00
$ 277,20
MSRP $ 420,00
$ 277,20
Держатель предохранителя
Части Номер: .0029 LC2Z-14A068-A
MSRP $323.
64
$213.60
MSRP $323.64
$213.60
Fuse Box
Part Number: LK4Z-14A068-G
MSRP $329.09
$217.20
MSRP $329.09
$ 217,20
Основной предохранитель
Номер деталей: MU5Z-14526-F
MSRP $ 156,00
$ 107,25
MSRP $ 156,00
$ 107,25
MSRP $ 156,00
$ 107,25
$ 156,00
$ 107,25
$ 156,00
$ 107,25
$ 156,00
$ 107,25
$ 156,00
$ 107,25
$ 156,00
.0002 Mini Fuse
Part Number: 9L3Z-14526-BA
MSRP $1.87
$1.41
MSRP $1.87
$1.41
Mini Fuse
Part Number: 9L3Z-14526-EA
MSRP $ 1,00
$ 0,75
MSRP $ 1,00
$ 0,75
Mini Fuse
Номер детали: D9ZZ-14526-A
MSRP $ 0,15
.
0003
$0.11
Mini Fuse
Part Number: DG9Z-14526-R
MSRP $1.98
$1.49
MSRP $1.98
$1.49
Mini Fuse
Part Number: DG9Z- 14526-S
MSRP $ 1,82
$ 1,37
MSRP $ 1,82
$ 1,37
Основной предохранитель
Номер детали: 2S6Z-145266-HA
9004MS.0003$11.29
MSRP $15.20
$11.29
Mini Fuse
Part Number: F58Z-14526-A
MSRP $6.33
$4.70
MSRP $6.33
$4.70
Fuse Holder
Номер детали: LC2Z-14A068-B
MSRP $ 289,09
$ 195,57
MSRP $ 289,09
$ 195,57
БЕЗЕРСКИЙ КОРОБКА
Части:
.
0029 LC3Z-14A068-B
MSRP $171.64
$118.00
MSRP $171.64
$118.00
Main Fuse
Part Number: LU5Z-14526-ANC
MSRP $338.18
$223.20
MSRP $338.18
$ 223,20
Box
Номер деталей: ML3Z-14A068-P
MSRP $ 435,00
$ 313,20
MSRP $ 435,00
$ 313,203
MSRP $ 435,00
$ 313,203
MSRP $ 435,00
$ 313,203
.0002 Main Fuse
Part Number: MU5Z-14526-ARA
MSRP $203.64
$137.76
MSRP $203.64
$137.76
Maxi Fuse
Part Number: E9TZ-14526-B
MSRP $1.75
$1.32
MSRP $1.75
$1.
32
Fuse Box
Part Number: F2GZ-14A068-A
MSRP $269.09
$182.04
MSRP $269.09
$182.04
Fuse Box
Part Number: F2GZ-14A068-N
MSRP $276.36
$186.96
MSRP $276.36
$186.96
Mini Fuse
Part Number : F2UZ-14526-L
MSRP $ 1,44
$ 1,08
MSRP $ 1,44
$ 1,08
Основной предохранитель
Номер детали: F87Z-14529
: F87Z-145529
0003
MSRP $8.04
$5.97
MSRP $8.04
$5.97
Fuse Box
Part Number: GB5Z-14A068-D
MSRP $77.
27
$53.98
MSRP $77.27
$53.98
Maxi Предохранитель
Номер детали: GU5Z-14526-B
MSRP $ 9,18
$ 6,82
MSRP $ 9,18
$ 6,82
MAXI FUSE
MAXI FUSE
MAXI FUSE
MAXI FUSE
.0004 Номер детали: GU5Z-14526-H
MSRP $ 12,36
$ 9,18
MSRP $ 12,36
9.18
БОЛЬЗ
№ 929.144444444444444444444.9000 9003. .
MSRP $332.73
$219.60
Fuse Box
Part Number: KB3Z-14A068-D
MSRP $343.64
$226.80
MSRP $343.64
$226.80
Maxi Fuse
Part Number: KU5Z-14526-A
MSRP $99.27
$69.34
MSRP $99.27
$69.34
Fuse Box Cover
Part Number: 4L3Z-14A003- AA
MSRP $ 15,78
$ 11,72
MSRP $ 15,78
$ 11,72
Крышка плавника.0003
$12.95
MSRP $17.44
$12.95
Fuse And Relay Center
Part Number: ML3Z-14A068-N
MSRP $428.33
$308.40
MSRP $428.
33
$308.40
Fuse Box Cover
Номер детали: MU5Z-14A003-B
MSRP $ 28,91
$ 20,67
MSRP $ 28,91
$ 20,67
Обложка коробки для изгиба .
Номер деталей: HU5Z-14A003-J
MSRP $ 19,27
$ 14,31
MSRP $ 19,27
$ 14,31
MSRP Box Cover Cover
9004$
$
$ 9000 3 9004
$ 9000 3
$
$
3
9003 .
$ 12,35
MSRP $ 16,64
$ 12,35
КОРКА0003
24,70 долл. США
Крышка блока предохранителей
Номер детали: 8M6Z-14A003-B
MSRP $ 21,45
$ 15.34
MSRP $ 21.45
$ 15.34
MSRP $ 21.45
$ 15.34
4 MSRP $ 21.45
$ 15.34
4 MSRP $ 21.45
$ 15.34
4 MSRP $ 21.45
.
Ad vertisements
В данной статье мы рассматриваем Ford C-MAX второго поколения после рестайлинга, выпускавшийся с 2015 по 2019 год. Здесь вы найдете схемы блока предохранителей Ford C-MAX 2015, 2016, 2017, 2018 и 2019 годы, получить информацию о расположении панелей предохранителей внутри автомобиля, а также узнать о назначении каждого предохранителя (расположение предохранителей) и реле.
См. другие Ford C-MAX:
Предохранители прикуривателя (розетка): №61 в блоке предохранителей панели приборов и №24 в блоке предохранителей моторного отсека.
Содержание
Расположение блока предохранителей
Пассажирский салон
Панель предохранителей расположена под перчаточным ящиком (сожмите фиксаторы, чтобы освободить крышку, опустите крышку и потяните ее на себя).
Моторный отсек
Багажный отсек
Расположен за крышкой с левой стороны заднего отсека.
Ad vertisements
Схемы блока предохранителей
Блок предохранителей в салоне
Назначение предохранителей в панели приборов
| № | Ампер | Описание |
|---|---|---|
| F56 | 20А | Топливный насос. |
| F57 | – | Не используется. |
| F58 | – | Не используется. |
| F59 | 5A | Пассивный противоугонный приемопередатчик. |
| F60 | 10A | Внутреннее освещение. Блок переключателей двери водителя. Лампа перчаточного ящика. Окружающее освещение. |
| F61 | 20A | Передний прикуриватель. Задние дополнительные точки питания. |
| F62 | 5A | Автостеклоочистители. Датчик влажности. Внутреннее зеркало с автоматическим затемнением. |
| F63 | 10A | Адаптивный круиз-контроль. |
| F64 | – | Не используется. |
| F65 | 10A | Блокировка задней двери. |
| F66 | 20A | Замок двери водителя. Замок топливного люка. Центральный двойной замок. |
| F67 | 7,5 А | Модуль синхронизации. Модуль глобальной системы позиционирования. Информационно-развлекательный дисплей. |
| F68 | 15A | Электрический замок рулевой колонки. |
| F69 | 5A | Комбинация приборов. |
| F70 | 20A | Центральный замок. |
| F71 | 7,5 А | Кондиционер. |
| F72 | 7,5 А | Модуль рулевого колеса. |
| F73 | 7,5 А | Разъем канала передачи данных. Звуковой оповещатель с резервным аккумулятором. |
| F74 | 15A | Дальний свет. |
| F75 | 15A | Передние противотуманные фары. |
| F76 | 10А | Фонари заднего хода. |
| F77 | 20A | Насос омывателя переднего и заднего стекол. |
| F78 | 5А | Замок зажигания. Кнопочный выключатель зажигания. Бесключевой автомобильный модуль. |
| F79 | 15A | Аудиоблок. Переключатель аварийной сигнализации. Электронная финишная панель. |
| F80 | 20A | Люк. |
| F81 | 5A | Датчик движения салона. Радиочастотный приемник. Зонт. |
| F82 | 20A | Насос омывателя ветрового и заднего стекол. |
| F83 | 20A | Центральный замок. |
| F84 | 20A | Разблокировка двери водителя. Разблокировка топливного лючка. Центральный двойной замок. |
| F85 | 7,5 А | Кондиционер. Реле заднего стеклоочистителя. Дополнительный обогреватель. Радио. Адаптивный круиз-контроль. |
| F86 | 10А | Блок управления системой пассивной безопасности. Система классификации жильцов. |
| F87 | 15A | Рулевое колесо с подогревом. |
| F88 | 20A | До 2016 г.: модуль качества напряжения. |
| F89 | – | Не используется. |
Блок предохранителей в моторном отсеке
Объявление vertisements
Назначение предохранителей в моторном отсеке
| № | Ампер | Описание |
|---|---|---|
| F7 | 40А | Антиблокировочная тормозная система. Электронная программа стабилизации. |
| F8 | 30A | Электронная программа стабилизации. |
| F9 | 20A | Омыватель фар. |
| F10 | 40A | Двигатель вентилятора. |
| F11 | 30A | Модуль автоматического запуска и остановки. |
| F12 | 30A | Модуль управления силовым агрегатом. |
| F13 | 30А | Реле стартера. |
| F14 | 40A | Правый обогреваемый элемент ветрового стекла. |
| F15 | 25A | Вентилятор интеркулера (1,0 л). |
| F15 | 40A | Реле вентилятора системы охлаждения 1. |
| F16 | 40A | Левый обогреваемый элемент ветрового стекла. |
| F17 | 20А | Дополнительный обогреватель. |
| F18 | 20A | Стеклоочистители. |
| F19 | 5A | Антиблокировочная тормозная система. Электронная программа стабилизации. |
| F20 | 15A | Звуковой сигнал. |
| F21 | 5А | Стоп-сигналы. |
| F22 | 15A | Система контроля батареи. |
| F23 | 5A | Катушки реле. Управление освещением. |
| F24 | 20A | Розетка в багажнике. |
| F25 | – | Не используется. |
| F26 | 25A | Модуль управления коробкой передач (TMC 6F35). |
| F26 | 15A | Модуль управления коробкой передач (TMC MPS6). |
| F27 | 15A | Муфта кондиционера. |
| F28 | 7,5 А | Камера заднего вида. Система предупреждения о столкновении. |
| F29 | – | Не используется. |
| F30 | 5A | Модуль управления силовым агрегатом. |
| F31 | – | Не используется. |
| F32 | 10A | Модуль управления силовым агрегатом. Реле модуля вентилятора системы охлаждения. |
| F33 | 15 А или 20 А | Модуль управления силовым агрегатом. Катушки зажигания. (1,0 л — 20 А; 1,5 л, 1,6 л и 2,0 л — 15 А) |
| F34 | 10A | Модуль управления силовым агрегатом. |
| F35 | 10A или 15A | Датчик воды в топливе. Модуль управления силовым агрегатом. Катушки зажигания. |
| F36 | 5A | С 2016 г.: активная заслонка решетки радиатора. |
| F37 | – | Не используется. |
| F38 | 15A | Блок управления силовым агрегатом. |
| F39 | 5A | Регулировка уровня фар. |
| F40 | 5A | Электронный усилитель рулевого управления. |
| F41 | 20A | Кузовной блок управления. |
| F42 | – | Не используется. |
| F43 | 15A | Регулировка уровня фар. Блок адаптивного переднего освещения. |
| F44 | 5A | Адаптивный круиз-контроль. |
| F45 | 10A | Форсунка омывателя с подогревом. |
| F46 | 25A | Вентилятор охлаждения. |
| F47 | – | Не используется. |
| F48 | 15A | Испаритель сажевого фильтра. |
| Реле | ||
| R1 | Вентилятор интеркулера. | |
| R2 | Звуковой сигнал. | |
| R3 | Испаритель сажевого фильтра. | |
| R4 | ДО 22.06.2015: Реле включения/выключения переднего стеклоочистителя; ОТ 23-06-2015: Реле вентилятора системы охлаждения. | |
| R5 | ДО 22.06.2015: Омыватель фар; ОТ 23-06-2015: Реле включения/выключения переднего стеклоочистителя. | |
| R6 | Реле включения/выключения переднего стеклоочистителя. | |
| R7 | Обогрев лобового стекла. | |
| R8 | Реле вентилятора системы охлаждения. | |
| R9 | ДО 22.06.2015: Не использовался; ОТ 23-06-2015: Омыватель фар. | |
| R10 | ДО 22.06.2015: Реле вентилятора системы охлаждения; ОТ 23-06-2015: Реле стартера. | |
| R11 | Муфта кондиционера. | |
| R12 | Реле вентилятора системы охлаждения. | |
| R13 | Двигатель вентилятора. | |
| R14 | Модуль управления двигателем. | |
| R15 | ДО 22.06.2015: Реле стартера; ОТ 23-06-2015: Реле свечей накаливания. | |
| R16 | Зажигание. |
Блок предохранителей в багажном отделении
Объявление vertisements
Назначение предохранителей в багажном отделении
| № | Ампер | Описание |
|---|---|---|
| F1 | 5A | Задняя дверь без помощи рук. |
| F2 | – | Не используется. |
| F3 | 5A | Дверные ручки без ключа. |
| F4 | 25A | Блок управления передней левой двери. |
| F5 | 25A | Блок управления передней правой двери. |
| F6 | 25A | Блок управления задней левой двери. |
| F7 | 25A | Блок управления задней правой дверью. |
| F8 | 10A | Противоугонная сигнализация. |
| F9 | 25A | Сиденье водителя. |
| F10 | 25A | Электрические стеклоподъемники. |
| F11 | 5A | Питание катушки реле. |
| F12 | – | Не используется. |
| F13 | – | Не используется. |
| F14 | – | Не используется. |
| F15 | – | Не используется. |
| F16 | – | Не используется. |
| F17 | – | Не используется. |
| F18 | – | Не используется. |
| F19 | – | Не используется. |
| F20 | – | Не используется. |
| F21 | – | Не используется. |
| F22 | – | Не используется. |
| F23 | – | Не используется. |
| F24 | 30 А | Преобразователь постоянного/переменного тока. |
| F25 | 25A | Задняя дверь с электроприводом. |
| F26 | 40A | Модуль буксировки прицепа. |
| F27 | 30A | Обогреватель заднего стекла. |
| F28 | – | Не используется. |
| F29 | 5A | Монитор слепых зон. Система удержания полосы движения. Активная городская остановка. Камера заднего вида. |
| F30 | 5A | Модуль помощи при парковке. |
| F31 | – | Не используется. |
| F32 | 5A | Преобразователь постоянного/переменного тока. |
| F33 | 15А | Реле стеклоочистителя заднего стекла. |
| F34 | 15A | Сиденье водителя с подогревом. |
| F35 | 15A | Пассажирское сиденье с подогревом. |
| F36 | – | Не используется. |
| F37 | 15A | Солнцезащитный козырек. |
| F38 | – | Не используется. |
| F39 | – | Не используется. |
| F40 | – | Не используется. |
