Предохранители на Форд Мондео 3: где находятся, замена
Ford Mondeo III – автомобиль производства всемирно известной компании Ford. Данная модель представляет собой среднеразмерное транспортное средство, ставшее популярным среди множества автолюбителей.
Как и любой другой автомобиль, Форд Мондео 3 оборудован блоками предохранителей и реле, которые отвечают за безопасную работу электрических систем, расположенных внутри и снаружи.
В этой статье можно подробнее ознакомиться, где и какой блок находится, за что отвечают элементы в нем, а также как произвести замену в случае поломки.
Блоки предохранителей и реле
Содержание
- Блоки предохранителей и реле
- Основной блок
- Монтажный блок
- Замена предохранителей
Блоки предохранителей и реле – неотъемлемая часть транспортного средства. Без данных элементов эксплуатация любого автомобиля была бы невозможной. Дело в том, что предохранители и реле предотвращают риск перенапряжения электрической цепи и выхода какого-либо ее элемента из строя.
Таким образом, с помощью предохранителей регулируются и предотвращаются скачки напряжения в системе, за счет чего устройства и датчики автомобиля функционируют всегда исправно. Таким образом, например, можно спокойно поставить телефон на зарядку во время движения через прикуриватель.
В данной модели встроено два блока предохранителей и реле:
- Основной. Производители расположили его под капотом транспортного средства.
- Монтажный блок, который находится в салоне автомобиля под приборной панелью.
Под крышкой каждого блока приводится схема расположения его элементов. Подробнее оба агрегата будут рассмотрены далее.
Основной блок

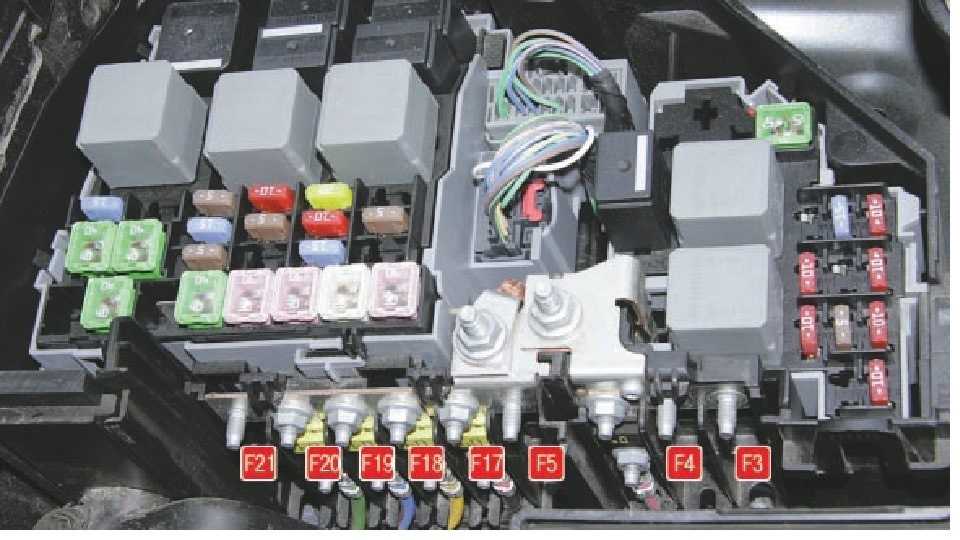

Данный блок можно найти под капотом Ford Mondeo III. Агрегат располагается рядом с выступом амортизаторной стойки.
Ниже приведена схема расположения элементов щитка, а также таблица с расшифровкой основных предохранителей и реле.
| Обозначение | Назначение | |
|---|---|---|
| F1 | Отвечает за основное питание транспортного средства, работу ABS. | |
| F2 | Является главным предохранителем системы. | |
| F3 | Регулирует работоспособность дизельного двигателя. | |
| F4 | Обеспечивает обогрев заднего стекла. | |
| F8,10 | Отвечает за работу вентилятора. | |
| F11 | Обеспечивает обогрев переднего стекла. | |
| F22 | Регулирует работу омывателей лобового стекла и фар. | |
| F24 | Обеспечивает блокировку центрального замка. | |
| F26 | Отвечает за своевременную подачу стоп-сигнала. | |
| F27 | Отвечает за работу бензонасоса. | |
| Реле | ||
| 4 | Обеспечивает работу топливного насоса. | |
| 3 | Регулирует подачу звукового сигнала. | |
| 10 | Отвечает за работу генератора. |
Также внутри блока имеются резервные предохранители и элементы, отвечающие за работоспособность подсветки габаритов, диодов, индикаторов уровня топлива и различных датчиков. Также дополнительно встроены предохранители на стартер.
Монтажный блок
В основном, именно этот агрегат называют главным в данной модели. Находится он под приборной панелью.
Схема расположения предохранителей и реле монтажного блока представлена на изображении. Также после фото расписана таблица с расшифровкой элементов.
| Обозначение | Назначение | |
|---|---|---|
| 60.61 | Регулируют работу стеклоподъемников / дворников. | |
| 62 | Обеспечивает работоспособность противотуманных фар. | |
| 68 | Отвечает за прикуриватель. | |
| 76 | Регулирует работоспособность кондиционера с системой охлаждения. | |
| 81 | Отвечает за датчик загруженности. | |
| 85.86 | Регулируею включение/выключение фар дальнего света. | |
| 90.94 | Обеспечивают включение/выключение стеклоочистителя. | |
| Реле | ||
| 1 | Регулирует работу фар дальнего света. | |
| 2 | Способствует работе очистителя заднего стекла. | |
| 5 | Обеспечивает работу обогрева заднего стекла. |
Дополнительно можно отметить наличие предохранителей и реле, отвечающих за подогрев сидений, работу различных датчиков, включение и выключение кондиционера или печки, фар заднего хода или ближнего света.
Также имеются резервные элементы для подключения дополнительных устройств в цепи.
Замена предохранителей
В процессе эксплуатации любого, даже самого надежного автомобиля неожиданно из строя может выйти какой-нибудь элемент.
Таким образом, если при использовании автомобиля были обнаружены какие-либо проблемы с работой того или иного устройства или датчика, стоит, в первую очередь, осмотреть блок предохранителей и реле на наличие возможной поломки.
При обнаружении повреждения блока предохранителей и реле необходимо осуществить замену неисправного элемента, и сделать это нужно как можно быстрее во избежание выхода из строя остальных элементов.
Перед тем, как приступать к замене, стоит учесть несколько правил:
- До начала работ необходимо выключить зажигание, а также отсоединить клеммы от аккумулятора. Таким образом обеспечивается безопасность – владелец автомобиля не получит удар током.
- Замену рекомендуется осуществлять специальными щипцами с прорезиненными наконечниками. Обычно такие щипцы находятся под крышкой блока предохранителей и реле.
Если их нет, рекомендуется запастись данным инструментом. Металлические щипцы лучше оставить в стороне, чтобы не вызвать повреждение электрической цепи. - На место перегоревшего предохранителя требуется устанавливать элемент того же назначения и маркировки. В противном случае можно спровоцировать еще большую поломку или вовсе пожароопасную ситуацию.
Если их нет, рекомендуется запастись данным инструментом. Металлические щипцы лучше оставить в стороне, чтобы не вызвать повреждение электрической цепи.Что касается алгоритма действий по замене предохранителя в блоке, то выглядит он следующим образом:
- Отключается зажигание и аккумулятор.
- Разбирают крышку блока. Действие выполняют с помощью необходимых инструментов, так как крышка крепится болтами и дополнительными фиксаторами.
- Осматривают блок на наличие неисправного предохранителя. Стоит напомнить, что в результате перегрева его корпус темнее остальных.
- Вытаскивают поврежденную деталь и заменяют ее на новую. Для этого большинство автовладельцев возят с собой набор запасных предохранителей и реле.
- Монтируют крышку.
- Подключают клеммы к АКБ и включают зажигание.
Если проблема заключалась в неисправном предохранителе, то все системы автомобиля снова будут исправно работать. Если же никаких изменений не произошло, значит, стоит обратиться за помощью профессионалов в СТО.
Таким образом, автомобиль Форд Мондео 3 представляет собой транспортное средство, оборудованное двумя блоками предохранителей и реле. Каждый включает в себя огромное множество элементов, регулирующих нормальную и стабильную работу электрических систем. В случае поломки предохранителя замену можно осуществить своими руками, что заметно экономит деньги и время.
Предохранители Форд Мондео 4: где находятся, замена
В форд мондео 4 находится всего 3 предохранительных блока. Один из них находится в моторном отсеке, другой в самом салоне под вещевым ящиком, третий — в багажнике. Он находится по левой стороне в области задней левой фары за обшивкой.
Чтобы открыть данный блок, следует отжать держатели на крышке.
На самой крышке закреплен пинцет и запасные компоненты. Пинцет необходим, чтобы легче доставать предохранители.
В данной таблице предохранители и реле представлены в соответствии своего порядкового номера и цвета.
| Порядковый номер(обозначение F- №) | Назначение/цвет |
|---|---|
| 1 | Блок красного цвета для управления трансмиссией |
| 2 | Темно-желтый, для управления свечами |
| 3 | Вентилятор(бесцветный) |
| 4 | Свечи (синий) |
| 5 | Кондиционер (синий) |
| 6 | Предохранитель на двигатель (красный) |
| 7 | Рулевое управление (красный) |
| 8-10 | Реле состояния воздуха (красный) |
| 11 | Стартер (оранжевый) |
| 15 | Питания А,Б,С,Д гибких предохранителей (все синего цвета) |
| 17-20 | Дворник (зеленый) |
| 22 | Обогреватель задний (без цвета) |
| 23 | Омыватели передних фар (зеленый) |
| 24 | ABS клапана (зеленые) |
| 25 | ABS насосы (оранжевые) |
| 26 | Дополнительный подогрев бензина (зеленый) |
| 27 | Куллер (оранжевый) |
| 28 | Сигнал рулевой (синий) |
| 31 | Управления фарами( темно-желтые ) |
| 33 | Обогреватели боковых стекол (оранжевые) |
| 34-35 | Очиститель лобового стекла (красный) |
| 37 | Климат-контроль (темножелтый) |
| 38 | Освещение (синий) |
| 39 | Приборная панель (ярко-желтая) |
| 41 | Коробка передач (красный) |
| 42 | Вакуумный насос (желтый) |
Предохранители внутри салона
Содержание
- Предохранители внутри салона
- Предохранители заднего монтажного блока в багажнике
- Инструкция по правильной замене предохранителей
- Расчеты для установки дополнительного оборудования
- Рекомендации
Блок находится под бардачком, возле пассажирского переднего сидения.
Чтобы добраться до предохранителей, необходимо переключить фиксатор и сдвинуть блок вниз.
| Порядковый номер 1 | Назначение/цвет Дождевой датчик ( темно-желтый) |
|---|---|
| 2 | Подушки безопасности (красный) |
| 3 | Устойчивость руля (темно-желтый) |
| 4 | Педаль акселератора(коричневый) |
| 6 | Аудио (синий) |
| 7 | Модуль рулевого колеса (коричневый) |
| 9 | Дальний свет передних фар (синий) |
| 11 | Задние фары-свет заднего хода (коричневый) |
| 13 | Противотуманка (синий) |
| 17 | Свет салона (красный) |
| 19 | Прикуриватель (синий) |
| 22 | Насос топлива (желтый) |
| 24 | Предохранитель зажигания (темно-желтый) |
| 26 | Сигнализация (желто-коричневая) |
| 27 | Блок питания кондиционера (желто-коричневый |
| 28 | реле стоп-сигнала (желто-коричневый) |
Предохранители заднего монтажного блока в багажнике
Такой блок располагается по левому борту багажника, за обшивочной тканью.
Прямо за ним расположена левая задняя фара.
| Температура воздуха | Сопротивление, кОм |
|---|---|
| -20 | 13-17 |
| 0 | 5,3-6,7 |
| 20 | 2,3-3,0 |
| 40 | 1,0-1,5 |
| 60 | 0,56-0,76 |
| 80 | 0,3-0,42 |
У данного щитка есть свой недостаток. Со временем, его крепления сильно расшатываются и начинают немного болтаться. В таком случае необходимо уменьшить расстояние между креплениями, поджал передний держатель к статичному.
Инструкция по правильной замене предохранителей
Замена предохранителей не подразумевает под собой ничего сложного. Достаточно соблюдать некоторые пункты, чтобы сделать все правильно и без потери времени. В первую очередь необходимо отключит аккумулятор. Для тех, кто не знает, как это сделать: «необходимо сбросить минусовую клемму».
Далее необходимо проанализировать неработающую часть и определиться в каком отсеке следует произвести замену.
Схемы расположения предохранителей по блокам представлены выше в таблицах.
После того, как место поломки определено, и необходимо приступать к замене запчасти, первым делом нужно открыть крышку блока, сбросив с нее держатель.
На крышке самого блока есть специальные щипцы, которые существуют для правильной и корректной замены неработающих предохранителей и реле. При помощи щипцов необходимо, согласно схеме, вытащить поломанный предохранитель и заменить его новым, рабочим экземпляром.
Расчеты для установки дополнительного оборудования
Изменение номинала предохранителя может потребоваться при установке дополнительного оборудования в цепь питания. Для того, чтобы правильно рассчитать номинал, необходимо знать один из показателей предохранителя: либо сопротивление, либо мощность. При помощи формулы насчитывается сила тока, которую можно использовать в сети, во избежание недоразумений.
I=U/R. Другими словами, сила тока равно напряжению, деленное на сопротивление.
Рекомендации
Если вы занимаетесь ремонтом автомобиля сами, и не обращаетесь в станции технического обслуживания, будет проще распечатать схемы расположения предохранителей и хранить в машине. Эти детали быстро выходят из строя, и менять их придется не 1 раз.
В этом случае радует то, что детали не дорогие, и их замена не составляет труда. Для тех, кто думает наперед, проще сразу закупить комплекты определенных предохранителей и хранить их до определенного случая. С ними ничего не случится и в случае поломки, не нужно будет искать деталь срочным образом. У вас все будет на руках.
Стоит правильно подбирать предохранители и пользоваться формулой для расчета силы тока. Если пусть в цепь наибольшую силу тока, которая не подходит для соединения, может запросто сгореть проводка, и проблем будет гораздо больше.
