Замена бензонасоса на Форд Мондео 1,2,3,4 своими руками, подробная инструкция с видео

Главная » Ремонт и обслуживание

Ремонт и обслуживание

Автор Алексей Степанов На чтение 6 мин. Просмотров 4.8k. Опубликовано

Если топливо из бензобака перестанет поступать в двигатель, автомобиль далеко не уедет. Это относится ко всем машинам. Форт Мондео — не исключение. Нарушение подачи топлива в мотор может произойти по разным причинам. Но самой распространённой является поломка бензонасоса. Если случилось именно это, владельцу автомобиля Форд Мондео ни к чему ехать в автосервис. Произвести замену топливного насоса можно и своими силами, причём для этого даже не придётся снимать бензобак. Разберёмся, как именно это делается.

Содержание

  • 1 О бензонасосах, устанавливаемых на Форд Мондео разных поколений

  • 2 Производители топливных насосов

  • 3 Расположение бензонасоса

  • 4 Демонтаж на автомобилях Форд Мондео 1, 2, 3 и 4 поколения

    • 4.1 Инструменты и расходные материалы

    • 4.2 Последовательность действий при снятии бензинового насоса

  • 5 Видео: Замена насоса со снятием бензобака

  • 6 Разборка бензонасоса и замена его основного модуля

  • 7 Важные моменты

О бензонасосах, устанавливаемых на Форд Мондео разных поколений

Как известно, автомобили Форд Мондео не раз подвергались так называемому рестайлингу. На сегодняшний день сменилось уже четыре поколения этих машин. Рестайлинг первых трёх поколений автомобилей в основном коснулся их кузовов и салонов.

Бензонасос, подходящий для всех поколений Форд Мондео

Была улучшена шумо- и теплоизоляция, слегка изменилась форма радиаторных решёток и приборных панелей.

Существенных изменений в двигателе и ходовой части не было. Эти изменения появились лишь в четвёртом поколении Форд Мондео. Но ни один рестайлинг не коснулся собственно бензонасосов. Так что насос четвёртого поколения ничем не отличается от насоса первого поколения.

Бензонасосы на Форд Мондео могут различаться лишь по принципу действия. Они могут быть:

  • механические;
  • электрические.

Первые устанавливаются на автомобили с карбюраторным двигателем, вторые — на автомобили с инжекторной системой впрыска топлива. Но и это различие не меняет ни расположения бензонасосов в автомобилях Форд Мондео, ни систему их крепежа.

Производители топливных насосов

Главным производителем бензонасосов для автомобилей Форд Мондео является фирма Ford Motor Company. В нашей стране эти детали производятся на заводе Ford в городе Всеволожске. Бензонасосы на Форд Мондео выпускают и сторонние производители, такие как VDO, BOSCH, Valeo, VAICO, Pierburg и др. Здесь же следует отметить, что стоимость оригинальных насосов производства фирмы Ford всегда несколько выше по сравнению с другими производителями.

Расположение бензонасоса

Бензонасос находится под полом салона, прямо под ногами пассажиров, сидящих на заднем сиденье автомобиля. Над насосом имеется небольшое отверстие, прикрытое заглушкой. Проблема в том, что оно слишком маленькое. И извлечь бензонасос через это отверстие не представляется возможным.

Демонтаж на автомобилях Форд Мондео 1, 2, 3 и 4 поколения

Прежде чем переходить к описанию процесса демонтажа насоса, следует сделать одно важное пояснение. Как уже говорилось выше, бензонасос находится под полом салона, но извлечь его через штатное отверстие невозможно. Официальная инструкция гласит, что для замены бензонасоса автовладельцу придётся полностью снять бензобак. Это очень трудная и долгая процедура, которая по силам далеко не всем. Поэтому отечественные автолюбители нашли способ извлечь бензонасос без снятия бензобака. Этот способ не отличается эстетичностью, но зато он эффективен и отнимает минимум времени. По этой причине ниже будет рассматриваться именно он. Но сначала определимся с инструментарием, который понадобится для работы.

Инструменты и расходные материалы

  • ветошь;
  • ножницы по металлу;
  • отвёртка с плоским жалом;
  • комплект рожковых ключей.

Последовательность действий при снятии бензинового насоса

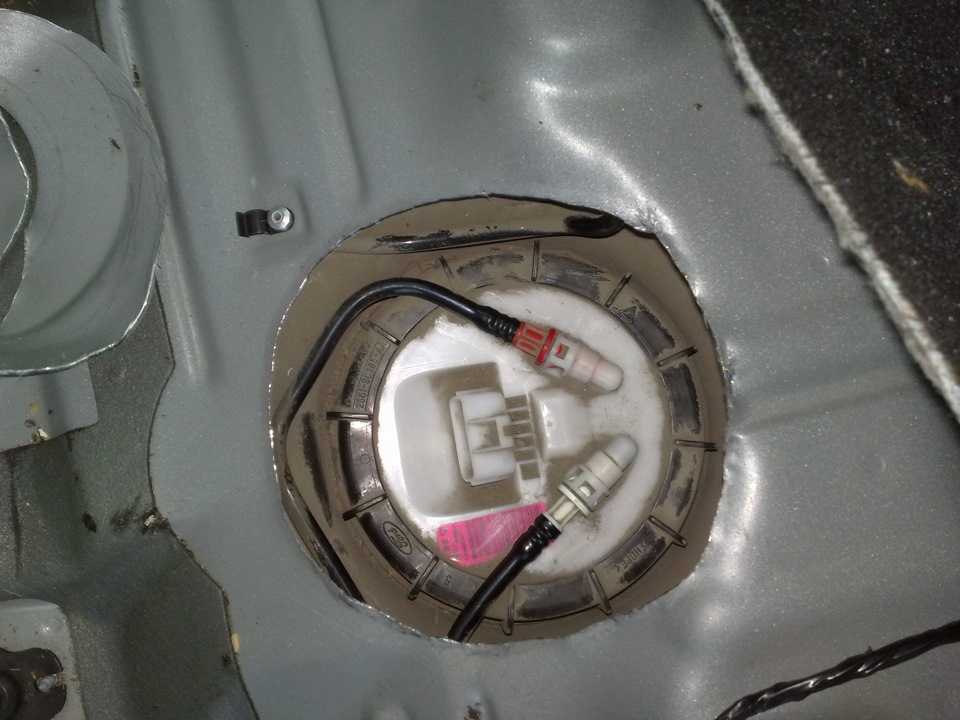

  1. Открывается задняя дверь салона, извлекается заднее сиденье, с пола убирается коврик. Открывается доступ к металлической заглушке, под которой находятся топливные магистрали и насос. Под этой заглушкой бензонасоса Форд Мондео расположены топливные магистрали
  2. Заглушка аккуратно поддевается плоской отвёрткой и извлекается. Заглушка бензонасоса Форд Мондео извлечена с помощью плоской отвёртки
  3. Перед тем как откручивать шланги топливных магистралей, необходимо сбросить давление в системе. Для этого открывается капот и отключается клапан топливного давления, находящийся недалеко от воздухоочистителя (обычно этот клапан имеет синий колпачок). Топливный клапан Форд Мондео, который используется для сброса давления бензина
  4. После открытия клапана двигатель автомобиля заводится и работает на холостых оборотах до тех пор, пока не заглохнет сам. Обычно на это требуется 5–7 минут.

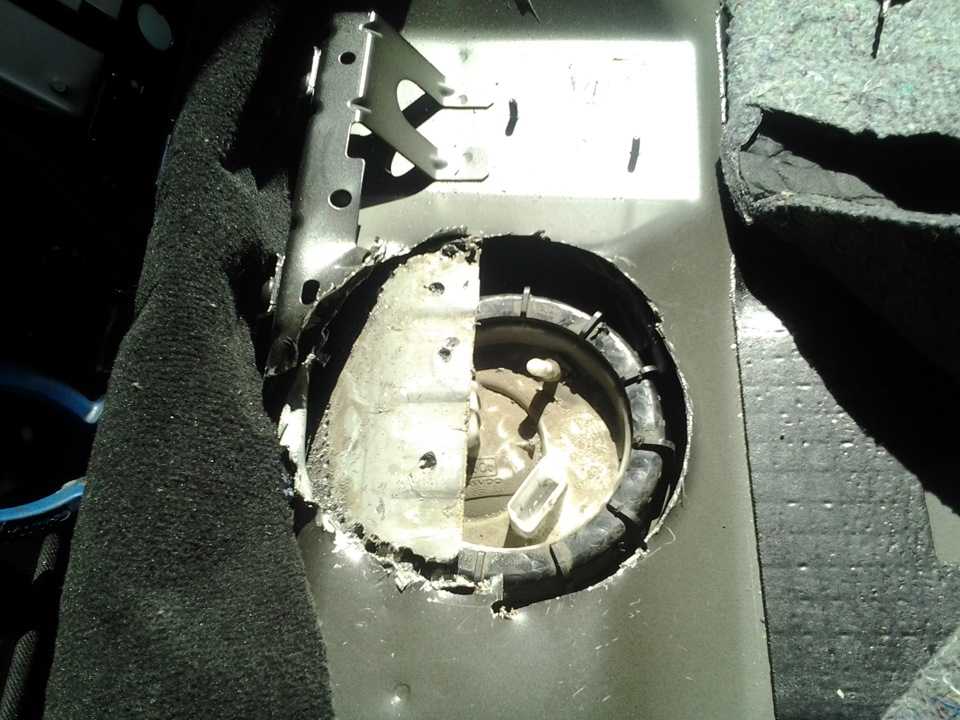

  5. Ножницами по металлу отверстие над бензонасосом расширяется до размеров, позволяющих извлечь это устройство. Прорезанное ножницами отверстие для извлечения бензонасоса Форд Мондео
  6. После этого от насоса вручную отсоединяются шланги топливных магистралей.
  7. Насос вручную поворачивается против часовой стрелки и извлекается из бака. Бензонасос Форд Мондео, снятый без демонтажа бензобака
  8. Процедура установки бензонасоса производится в обратном порядке.
  9. Прорезанное в полу отверстие закрывается вырезанным и подогнанным по размеру куском металла, который снизу оклеивается пенопластом. Один из вариантов такой самодельной заглушки показан на фото ниже. Самодельная заглушка для ниши бензонасоса Форд Мондео

Видео: Замена насоса со снятием бензобака

Разборка бензонасоса и замена его основного модуля

  1. Перед разборкой бензонасоса, извлечённого из штатной ниши, от него необходимо отсоединить топливный датчик. Это делается с помощью плоскогубцев (выполняя эту операцию, следует проявлять предельную осторожность: датчик очень хрупкий). Топливный датчик бензонасоса Форд Мондео отсоединяется плоскогубцами
  2. После отсоединения датчика следует открыть крышку корпуса бензонасоса. Эта крышка удерживается шестью пластиковыми защёлками. Вывести их из зацепления можно с помощью плоской отвёртки. Защёлки на внешнем корпусе бензонасоса Форд Мондео отсоединяются плоской отвёрткой
  3. Под крышкой находится модуль бензонасоса. Он извлекается вручную. Основной модуль бензонасоса Форд Мондео находится под крышкой корпуса
  4. На его место устанавливается новый модуль, после чего производится обратная сборка узла. Модуль бензонасоса Форд Мондео, который будет установлен вместо старого

Важные моменты

  • перед снятием бензонасоса очень желательно слить весь бензин из бензобака. Это делают не все и не всегда, однако полный слив топлива сделает всю дальнейшую работу намного безопаснее;
  • вырезать отверстие в полу следует только ножницами.
    Ни в коем случае нельзя пользоваться зубилом или «болгаркой». Любая искра от этих инструментов может привести к возгоранию и взрыву;
  • прорезая напольное покрытие, следует проявлять осторожность, так как можно легко повредить или полностью перерезать шланги топливных магистралей;
  • все работы необходимо проводить в хорошо проветриваемом помещении, а в идеале — на открытом воздухе;
  • рядом с автомобилем не должно быть открытых источников огня. Во время выполнения работ следует воздержаться от курения и обязательно держать под рукой огнетушитель;
  • если в салоне требуется что-то подсветить, следует пользоваться только электрическим фонариком. Использование спичек или зажигалки категорически запрещено;
  • все работы следует производить в очках и защитных резиновых перчатках;
  • перед тем как отсоединять шланги топливных магистралей, следует положить на крышку бензонасоса несколько кусков ветоши. Несмотря на сброс давления в системе, в топливных шлангах всё равно остаётся бензин. И он может залить пол салона.

Итак, для того чтобы извлечь бензонасос, вовсе не нужно слепо следовать инструкции. Иногда можно включить смекалку и тем самым избавить себя от серьёзной головной боли, которая неизбежно возникнет, если автолюбитель попробует в одиночку снять бензобак с Форд Мондео. И конечно же, имея дело с бензином, ни в коем случае нельзя забывать о технике безопасности и средствах индивидуальной защиты.
