Расположение предохранителей, плавких вставок и реле и их замена

Ford Mondeo 4 (2007-2014) > Электрооборудование > Расположение предохранителей, плавких вставок и реле и их замена

Ford Mondeo 4 Расположение предохранителей, плавких вставок и реле и их замена

Рис. 10.1. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сверху).

Рис. 10.2. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве (вид сбоку, защитные крышки плавких вставок сняты).

Рис. 10.3. Расположение предохранителей в центральном монтажном блоке, расположенном в салоне.

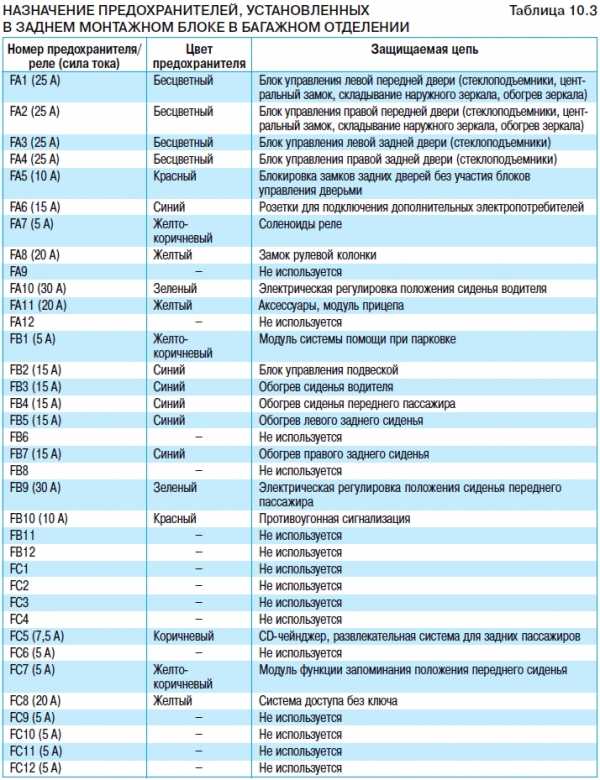

Рис. 10.4. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовами седан и хэтчбек.

Рис. 10.5. Расположение предохранителей в заднем монтажном блоке, установленном в багажном отделении автомобилей с кузовом универсал.
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.
Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и подкапотном пространстве.
Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле (рис. 10.1 и 10.2), расположенном в подкапотном пространстве с левой стороны, возле аккумуляторной батареи и воздушного фильтра. Назначение предохранителей и реле приведено в табл. 10.1.


ПРИМЕЧАНИЯ.
На рис. 10.1 и 10.2 показан максимально возможный набор предохранителей и реле.
На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).

В табл. 10.1 приведено назначение только тех реле, замена которых может потребоваться силами водителя в целях обеспечения безопасности движения и сохранения здоровья. Остальные реле при появлении неисправностей необходимо заменять на сервисе после проведения диагностики.
Предохранители системы освещения, звуковой сигнализации, климат контроля и т.п. расположены в центральном блоке предохранителей, установленном на крышке многофункционального электронного блока GEM (рис. 10.3), который, в свою очередь, установлен под панелью приборов справа.
Назначение предохранителей приведено в табл. 10.2.

ПРИМЕЧАНИЕ.
На рис. 10.3 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).
Предохранители систем управления электростеклоподъемниками, замками, зеркалами наружного вида, механизмами регулировки положения передних сидений, парктроника и т.п.
расположены в заднем блоке предохранителей, установленном под левой обивкой боковины багажника (рис. 10.4 и 10.5). Назначение предохранителей приведено в табл. 10.3.

ПРИМЕЧАНИЕ.
На рис. 10.4 и 10.5 показан максимально возможный набор предохранителей. На конкретном автомобиле часть их может отсутствовать (в зависимости от комплектации автомобиля).

Центральный монтажный блок предохранителей расположен на верхней крышке многофункционального электронного блока, установленного справа под панелью приборов (под вещевым ящиком).
ПРИМЕЧАНИЕ.
Для наглядности показано при снятой панели приборов.

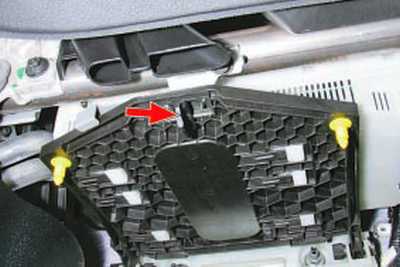

1. Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз.
ПРИМЕЧАНИЕ.
Для удобства работы с блоком его корпус можно выдвинуть, переставив выступы корпуса в пазах поддерживающих кронштейнов.
После этого откроется доступ к центральному блоку предохранителей.

2. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.2 цепи, которые защищает данный предохранитель.
ПРЕДУПРЕЖДЕНИЕ.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

3. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону.
ПРИМЕЧАНИЕ.

Удобнее извлекать предохранитель специальным пинцетом, установленным в зажиме на обратной стороне крышки монтажного блока, расположенного в подкапотном пространстве.

4. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

5. Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора.

6. Для доступа к предохранителям и реле монтажного блока в подкапотном пространстве отожмите в сторону два фиксатора его крышки с одной…

7….и с другой стороны…

8….и снимите крышку.
ПРИМЕЧАНИЕ.

На внутреннюю сторону крышки монтажного блока реле и предохранителей, расположенного в подкапотном пространстве, нанесена схема расположения реле и предохранителей. Там же закреплен пинцет Б для извлечения предохранителей из монтажных блоков, рядом с ним расположены гнезда А для крепления запасных предохранителей.

9. При необходимости замены извлеките плавкую вставку…

10….предохранитель…

11….или реле, покачивая его из стороны в сторону.

12. Для получения доступа к плавким вставкам, расположенным сбоку монтажного блока (см. рис. 10.2), отожмите отвёрткой фиксаторы боковой защитной крышки…

13….и снимите ее, выдвигая вверх по пазам корпуса блока.

14. Аналогично снимите вторую крышку.

15. Для замены плавкой вставки Б отверните две гайки А ее крепления, установите новую вставку и закрепите гайками.

16. Для получения доступа к заднему блоку предохранителей отожмите фиксатор крышки люка в обивке левой боковины багажного отделения…

17….и снимите крышку.

18. Сжав фиксаторы по бокам крышек блоков предохранителей…

19….снимите крышки верхнего…

20….и нижнего блоков.
ПРИМЕЧАНИЕ.
В зависимости от комплектации автомобиля могут быть установлены три монтажных блока. Крышки всех блоков снимают одинаковыми приемами.
21. Замените перегоревший предохранитель таким же образом, как это делали для центрального монтажного блока и блока, расположенного в подкапотном пространстве (см. выше в данном подразделе).
22. Установите детали в порядке, обратном снятию.

Расположение предохранителей, плавких вставок и реле и их замена Ford Mondeo 4 (2007-2014)

ford-mondeo-4.dv13.ru

Предохранители и реле Ford Mondeo 4 (2007-2014)

F1 10 Рестайлинг:
   AWF21:
Модуль управления коробкой передач
15 Рестайлинг:
   MPS6:
Модуль управления коробкой передач
10
Дорестайлинг: Модуль управления коробкой передач
F2 5
Дизельные двигатели: Управление свечой накаливания, мониторинг работы свечей предпускового подогрева испарителя (рестайлинг: 2.0L Duratorq-TDCi Stage V и 2.2L Duratorq-TDCi Stage V)
F3 702.3L Duratec-HE и 2.2L Duratorq-TDCi с АКПП: Вентилятор охлаждения двигателя — сдвоенный вентилятор
80 Электрогидравлический усилитель рулевого управления (EHPAS) (1.6L Duratec-16V Ti-VCT Stage V, 1.6L EcoBoost SCTi, 2.0L EcoBoost SCTi, 1.6L Duratorq-TDCi Stage V и 2.0L Duratorq-TDCi Stage V, 2,0л Duratorq-TDCi)
F4 60 Свечи подогрева
F5 60 Вентилятор охлаждения двигателя (1.6L Duratorq-TDCi, 2.0L Duratorq-TDCi, 2.0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi (МКПП), 1.6L Duratec-16V Ti-VCT Stage V, 2.0L Duratec-HE, 2.3L Duratec-HE и 2.0L EcoBoost SCTi)
70 1.6L EcoBoost SCTi: Вентилятор системы охлаждения двигателя — сдвоенный вентилятор
F6 7,5 1.6L Duratorq-TDCi: Датчик HEGO
10 Рестайлинг: Датчики HEGO 1, датчик CMS, кислородный датчик (система управления двигателем)
Дорестайлинг: Датчики HEGO 1 (управление двигателем), изменяемые фазы газораспределения (управление двигателем), датчик CMS, кислородный датчик
20 2.0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi Stage V: Свеча предпускового подогрева испарителя
F7 5 Соленоиды реле
F8 10 Модуль управления силовым агрегатом, дозатор топлива, датчик MAF, клапан управления давлением в топливном коллекторе (система управления двигателем)
20 2.0L EcoBoost SCTi и 2.0L Duratorq-TDCi Stage V: Модуль управления силовым агрегатом
15 1.6L EcoBoost SCTi, 1.6L Duratorq-TDCi и 2.2L Duratorq-TDCi Stage V: Модуль управления силовым агрегатом
F9 10 Рестайлинг: Датчик MAF, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (система управления двигателем)
Дорестайлинг: Датчик MAF, вихревой клапан, топливные форсунки, отопитель PTC CCV, регулируемый впускной клапан, регулируемый выпускной клапан (система управления двигателем)
5 2,0L Duratorq-TDCi Stage V: Испаритель топливного насоса
7,5 2,2L Duratorq-TDCi Stage V: Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса управление двигателем)
7,5 1.6L EcoBoost SCTi: Клапан удаления воздуха из системы охлаждения, датчик TMAF, активные жалюзи радиатора, перепускной клапан, катушка реле, вспомогательный водяной насос
F10 10 2.0L Duratorq-TDCi, 1.6L Duratec-16V Ti-VCT Stage V: Блок управления двигателем
Дорестайлинг: Блок управления двигателем
7,5 1.6L EcoBoost SCTi: Вспомогательный водяной насос
F11 10 Рестайлинг: Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, клапан EGR, клапан регулировки подачи масла IVVT (система управления двигателем) Датчик T.MAF, регулируемый клапан выдержки времени выпуска, активные жалюзи радиатора, клапан продувки канистры, клапан регулировки турбокомпрессора, регулятор давления наддува (система управления двигателем)
Дорестайлинг: Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, регулируемый выпускной клапан (система управления двигателем), клапан EGR, клапан регулровки подачи масла IVVT (система управления двигателем)
10 1.6L Duratorq-TDCi: Клапан регулировки турбокомпрессора, датчик MAF, активные жалюзи радиатора, клапан EGR, клапан VCV
5 2.0L Duratorq-TDCi Stage V: Датчик MAF, датчик наличия воды в топливе, активные жалюзи радиатора, впускной клапан дозировки топлива
7,5 2.2L Duratorq-TDCi Stage V: Давление в топливном коллекторе, дозатор топлива, испаритель топливного насоса, активные жалюзи радиатора
10 1.6L EcoBoost SCTi: Клапан регулировки давления турбокомпрессора, клапан установки регулируемого газораспределения впускных клапанов, клапан установки регулируемого газораспределения выпускных клапанов, продувочный клапан угольного фильтра системы контроля за парами топлива, электрический перепускной клапан
F12 15 1.6L EcoBoost SCTi и 2.0L EcoBoost SCTi: Катушки зажигания
10 Рестайлинг: Катушка в сборе со свечой зажигания; клапан продувки канистры, датчик давления системы рулевого привода с усилителем (система управления двигателем)
Дорестайлинг: Дроссельная заслонка EGR, клапан регулировки турбокомпрессора, катушка, объединенная со свечой зажигания; клапан продувки канистры, реле давления усилителя рулевого управления (система управления двигателем)
10 2.0L Duratorq-TDCi: Дроссельная заслонка системы рециркуляции отработавших газов (EGR), система управления турбокомпрессором с поворотными лопатками
5 2.0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi Stage V и 1.6L Duratorq-TDCi: Катушки реле
F13 15 Кондиционирование воздуха
F14 15 2.0L Duratorq-TDCi, 2.0L Duratorq-TDCi Stage V и 1.6L Duratorq-TDCi: Отопитель дизельного фильтра
10 2.2L Duratorq-TDCi Stage V: Датчик HEGO
F15 40 Реле стартера
F16 80 Дополнительный дизельный подогреватель (PTC)
F17 60 Питание А центрального блока плавких предохранителей
F18 60 Питание В центрального блока плавких предохранителей
F19 60 Питание С центрального блока плавких предохранителей
F20 60 Питание D центрального блока плавких предохранителей
F21 30 Рестайлинг: VQM/без VQM: приборный щиток/аудиоблок/AC/FLR
F22 30 Модуль щеток стеклоочистителя
F23 30 Рестайлинг: Обогреватель заднего стекла
25
Дорестайлинг: Обогреватель заднего стекла
F24 30 Омыватели фар
F25 30 Клапаны ABS
F26 40 Насос ABS
F27 25 Вспомогательный подогреватель топлива
F28 40 Вентилятор обогревателя
F29 Не используется
F30 5 Рестайлинг: Питание ABS 30
F31 15 Звуковой сигнал
F32 5 Отопитель, работающий на топливе - дистанционное управление
F33 5 Блок управления приборами освещения, соленоиды подкапотного блока плавких предохранителей
F34 40 Обогрев ветрового стекла, левая сторона
F35 40 Обогрев ветрового стекла, правая сторона
F36 15 Рестайлинг: Питание заднего стеклоочистителя 15
5
Дорестайлинг: ABS
F37 7,5 Рестайлинг: Обогрев передних форсунок омывателя/FLR + FSM KL15
10
Дорестайлинг: Обогрев передних форсунок омывателя
F38 10 Рестайлинг: Питание PCM/TCM/EHPAS 15
5
Дорестайлинг: Адаптивная система круиз-контроля (ACC)
F39 15 Система адаптивного освещения (AFS)
F40 5 Рестайлинг: Коррекция наклона света фар/модуль AFS
F41 20 Панель приборов
F42 5 Рестайлинг: Щиток IP
10
Дорестайлинг: Модуль управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель рулевого управления (EHPAS), 15, питание
F43 15 Рестайлинг: Аудиоблок / модуль закрывания тормозных клапанов (BVC) / модуль цифрового аудиовещания (DAB)
5
Дорестайлинг: Положение фар, система адаптивного головного освещения (AFS)
F44 5 Рестайлинг: Автоматическая система AC/ручная система AC
F45 5 Рестайлинг: FLR (запуск/остановка)
15
Дорестайлинг: Очиститель заднего стекла

avto-fresh.com

Предохранители, реле Форд Мондео 3 и 4: таблицы

Современные автомобили давно имеют огромное количество электронных систем, в том числе электронный блок управления, который отвечает за функционирование большинства узлов в машине. Любая электроника уязвима к коротким замыканиям. Чтобы обезопасить машину, разработчики предусмотрели предохранители «Форд-Мондео». В машине их установлено несколько десятков. Водители обязательно должны знать или иметь под рукой расшифровку и обозначение каждого из них. Эту полезную информацию вы узнаете из данного материала.

Важность предохранителей

Деталь представляет собой небольшой блок в пластиковом корпусе, внутри которого установлен плавкий элемент. Принцип функционирования достаточно прост: при превышении заданного для этого предохранителя напряжения или силы тока плавкий элемент внутри разрушается, и электрическая цепь разъединяется. Это защищает электронику автомобиля от перегорания.

Проблема заключается в том, что при размыкании цепи в машине перестает работать какая-либо система, например, габаритные огни, обогрев стекол или даже система ABS. Водители сразу же начинают лезть в конструкцию узла, который перестал работать, однако в первую очередь советуем проверить именно блок предохранителей «Форд-Мондео». Заменив всего один предохранитель, вы вернете полную работоспособность вышедшего из строя узла.

Для Ford Mondeo 3 поколения

Для третьего и четвертого поколений блоки предохранителей различаются, поэтому обязательно проверьте, что вы используете схему обозначений именно для вашего поколения «Форд». В машинах имеется два блока предохранителей. Один располагается в салоне, а другой – в подкапотном пространстве. Под капотом блок необходимо искать возле аккумулятора у левой фары. Для доступа к нему следует снять защитную крышку. В монтажном ящике вы найдете 42 предохранителя, которые отвечают за следующие системы:

А Назначение
1 30 Система АБС
2 50 Реле зажигания
3 60 Подогрев двигателя (дизель)
4 30 Обогрев заднего стекла
5 20 Подогрев сидений
6 40 Вентилятор отопителя
7 50 Главное питание
8 60 Вентилятор системы охлаждения и реле предварительного подогрева
9 20 Реле ЭБУ
10 40 Вентилятор системы охлаждения
11 30 Обогрев лобового стекла
12 - -
13 30 Обогрев лобового стекла
14 - -
15 3 Обогрев лобового стекла
16 7.5 Левый ближний свет (обычные фары)
20 левый ближний свет (ксенон)
17 10 АКПП
18 7.5 Правый ближний свет (обычные фары)
20 Правый ближний свет (ксенон)
19 - -
20 20 Система АБС
21 15 Переключатель освещения
22 20 Реле омывателя фар
23 7.5 Резервный АКБ системы (ST220)
20 Вспомогательный подогреватель (дизель)
24 20 Центральный замок
25 15 Сигнализация и поворотники
26 20 Гудок реле
27 15 Реле топливного насоса, обогрев лобового стекла
28 20 Замок зажигания
29 30 Реле стартера
30 7.5 Генератор
31 7.5 Кондиционер
32 3 АКПП, блок управления мотором
33 7.5 Реле ЭБУ
34 - Диод электронного модуля (ЕЕС)
35 - Диод муфты компрессора кондиционера
36 - Диод вентилятора охлаждения
37 15 Датчик кислорода
38 - -
39   -
40 7.5 Датчик скорости, клапаны управления мотора
41 - -
42 10 Блок управления двигателя (бензин)
15 Блок управления двигателя (дизель)

Обратите внимание, что назначение элемента часто зависит от комплектации, например, есть отличия для бензиновых и дизельных моторов, а также от типа фар. В этом блоке располагаются фактически несколько реле:

Реле
R1 Ближний свет
R2 Обогреватель лобового стекла
R3 Гудок
R4 Топливный насос
R5 Реле ЭБУ
R6 Реле кондиционера
R7 Реле вентилятора системы охлаждения
R8 Реле вспомогательного подогрева (дизель)
Реле фонарей заднего хода (ST220 с АКПП)
R9 Реле вентилятора охлаждения
Реле фонарей заднего хода (дизель с АКПП)
R10  Реле стартера

В салоне предохранители в «Форд-Мондео» третьего поколения находятся с левой стороны от руля. Необходимо снять защитную крышку, где представлены остальные предохранители:

А Назначение
60 25 Стеклоподъемники с левой стороны
61 25 Стеклоподъемники с правой стороны
62 15 Передние противотуманные фары, задний противотуманный свет
63 7.5 Габаритные огни с правой стороны
64 7.5 Габаритные огни с левой стороны
65 7.5 Кондиционер
66 30 Электропривод водительского сидения
67 7.5 Сигнализация
68 15 Прикуриватель
69 7.5 Аудио система, комбинация приборов
70 15 Задняя розетка (универсал)
71 10 Мультимедийная система для задних пассажиров
72 20 Радио
73 20 Люк
74 20 Разъем прицепа
75 7.5 Электропривод зеркал
76 7.5 Кондиционер
77 7.5 Система АБС, трэкшн контроль
78 7.5  Комбинация приборов, подушки безопасности
79 -  -
80 7.5  АКПП, лампы заднего хода
81 7.5  Датчик температуры, АКПП, датчик для подушки безопасности пассажира
82 7.5  Круиз контроль, кондиционер, подогрев системы омывателя стекол, вспомогательный подогреватель
83 15  Подогрев сидений
84 20  Дневные ходовые огни
85 7.5  Левый дальний свет
86 7.5  Правый дальний свет
87 -  -
88 15  Дневные ходовые огни
89 7.5  Подушки безопасности
90 15  Задний стеклоочиститель
91 7.5  Стеклоподъемники, люк, зеркало с затемнением
92 20  Разъем прицепа
93 10  Лампы стоп-сигнала, реле отопителя
94 20  Стеклоподъемники, люк, зеркало с затемнением
95 7.5  Ближний свет, реле омывателя фар
96 -  -
97 7.5  Освещение номерного знака, освещение бордачка, CTU
98 7.5 Электропривод зеркал, обогрев зеркал
99 7.5 Освещение салона
10  Освещение салона (фейслифтовые модели)
100 7.5  Мультимедийная система (встроен в мультимедийный модуль)
101 3 CD-чейнджер (под пассажирским передним сиденьем)

Таким образом, в машине установлено больше 100 предохранителей. В салоне также имеются и реле:

Реле
R1 Реле дальнего света
R2 Реле ближнего света
R3 Реле стеклоочистителя
R4 Реле зажигания
R5 Реле обогрева заднего стекла
R6 Реле отопителя
R7 Реле вспомогательных цепей зажигания

Предохранители для Ford Mondeo 4 поколения

Аналогично предыдущему поколению, в машине установлены два блока предохранителей. Однако в этих машинах дополнительно идет разделение на дорестайлинговые и послерестайлинговые версии. Для блока в подкапотном пространстве используются следующие обозначения:

А Защищаемая цепь
F1 10 Рестайлинг:
   AWF21:
Модуль управления коробкой передач
15 Рестайлинг:
   MPS6:
Модуль управления коробкой передач
10 Дорестайлинг: Модуль управления коробкой передач
F2 5 Дизельные двигатели: Управление свечой накаливания, мониторинг работы свечей предпускового подогрева испарителя (рестайлинг: 2.0L Duratorq-TDCi Stage V и 2.2L Duratorq-TDCi Stage V)
F3 70 2.3L Duratec-HE и 2.2L Duratorq-TDCi с АКПП: Вентилятор охлаждения двигателя — сдвоенный вентилятор
80 Электрогидравлический усилитель рулевого управления (EHPAS) (1.6L Duratec-16V Ti-VCT Stage V, 1.6L EcoBoost SCTi, 2.0L EcoBoost SCTi, 1.6L Duratorq-TDCi Stage V и 2.0L Duratorq-TDCi Stage V, 2,0л Duratorq-TDCi)
F4 60 Свечи подогрева
F5 60 Вентилятор охлаждения двигателя (1.6L Duratorq-TDCi, 2.0L Duratorq-TDCi, 2.0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi (МКПП), 1.6L Duratec-16V Ti-VCT Stage V, 2.0L Duratec-HE, 2.3L Duratec-HE и 2.0L EcoBoost SCTi)
70 1.6L EcoBoost SCTi: Вентилятор системы охлаждения двигателя — сдвоенный вентилятор
F6 7,5 1.6L Duratorq-TDCi: Датчик HEGO
10 Рестайлинг: Датчики HEGO 1, датчик CMS, кислородный датчик (система управления двигателем)
Дорестайлинг: Датчики HEGO 1 (управление двигателем), изменяемые фазы газораспределения (управление двигателем), датчик CMS, кислородный датчик
20 2.0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi Stage V: Свеча предпускового подогрева испарителя
F7 5 Соленоиды реле
F8 10 Модуль управления силовым агрегатом, дозатор топлива, датчик MAF, клапан управления давлением в топливном коллекторе (система управления двигателем)
20 2.0L EcoBoost SCTi и 2.0L Duratorq-TDCi Stage V: Модуль управления силовым агрегатом
15 1.6L EcoBoost SCTi, 1.6L Duratorq-TDCi и 2.2L Duratorq-TDCi Stage V: Модуль управления силовым агрегатом
F9 10 Рестайлинг: Датчик MAF, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (система управления двигателем)
Дорестайлинг: Датчик MAF, вихревой клапан, топливные форсунки, отопитель PTC CCV, регулируемый впускной клапан, регулируемый выпускной клапан (система управления двигателем)
5 2,0L Duratorq-TDCi Stage V: Испаритель топливного насоса
7,5 2,2L Duratorq-TDCi Stage V: Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса управление двигателем)
7,5 1.6L EcoBoost SCTi: Клапан удаления воздуха из системы охлаждения, датчик TMAF, активные жалюзи радиатора, перепускной клапан, катушка реле, вспомогательный водяной насос
F10 10 2.0L Duratorq-TDCi, 1.6L Duratec-16V Ti-VCT Stage V: Блок управления двигателем
Дорестайлинг: Блок управления двигателем
7,5 1.6L EcoBoost SCTi: Вспомогательный водяной насос
F11 10 Рестайлинг: Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, клапан EGR, клапан регулировки подачи масла IVVT (система управления двигателем) Датчик T.MAF, регулируемый клапан выдержки времени выпуска, активные жалюзи радиатора, клапан продувки канистры, клапан регулировки турбокомпрессора, регулятор давления наддува (система управления двигателем)
Дорестайлинг: Клапан PCV, клапан VCV, датчик наличия воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, регулируемый выпускной клапан (система управления двигателем), клапан EGR, клапан регулровки подачи масла IVVT (система управления двигателем)
10 1.6L Duratorq-TDCi: Клапан регулировки турбокомпрессора, датчик MAF, активные жалюзи радиатора, клапан EGR, клапан VCV
5 2.0L Duratorq-TDCi Stage V: Датчик MAF, датчик наличия воды в топливе, активные жалюзи радиатора, впускной клапан дозировки топлива
7,5 2.2L Duratorq-TDCi Stage V: Давление в топливном коллекторе, дозатор топлива, испаритель топливного насоса, активные жалюзи радиатора
10 1.6L EcoBoost SCTi: Клапан регулировки давления турбокомпрессора, клапан установки регулируемого газораспределения впускных клапанов, клапан установки регулируемого газораспределения выпускных клапанов, продувочный клапан угольного фильтра системы контроля за парами топлива, электрический перепускной клапан
F12 15 1.6L EcoBoost SCTi и 2.0L EcoBoost SCTi: Катушки зажигания
10 Рестайлинг: Катушка в сборе со свечой зажигания; клапан продувки канистры, датчик давления системы рулевого привода с усилителем (система управления двигателем)
Дорестайлинг: Дроссельная заслонка EGR, клапан регулировки турбокомпрессора, катушка, объединенная со свечой зажигания; клапан продувки канистры, реле давления усилителя рулевого управления (система управления двигателем)
10 2.0L Duratorq-TDCi: Дроссельная заслонка системы рециркуляции отработавших газов (EGR), система управления турбокомпрессором с поворотными лопатками
5 2.0L Duratorq-TDCi Stage V, 2.2L Duratorq-TDCi Stage V и 1.6L Duratorq-TDCi: Катушки реле
F13 15 Кондиционирование воздуха
F14 15 2.0L Duratorq-TDCi, 2.0L Duratorq-TDCi Stage V и 1.6L Duratorq-TDCi: Отопитель дизельного фильтра
10 2.2L Duratorq-TDCi Stage V: Датчик HEGO
F15 40 Реле стартера
F16 80 Дополнительный дизельный подогреватель (PTC)
F17 60 Питание А центрального блока плавких предохранителей
F18 60 Питание В центрального блока плавких предохранителей
F19 60 Питание С центрального блока плавких предохранителей
F20 60 Питание D центрального блока плавких предохранителей
F21 30 Рестайлинг: VQM/без VQM: приборный щиток/аудиоблок/AC/FLR
F22 30 Модуль щеток стеклоочистителя
F23 30 Рестайлинг: Обогреватель заднего стекла
25 Дорестайлинг: Обогреватель заднего стекла
F24 30 Омыватели фар
F25 30 Клапаны ABS
F26 40 Насос ABS
F27 25 Вспомогательный подогреватель топлива
F28 40 Вентилятор обогревателя
F29 Не используется
F30 5 Рестайлинг: Питание ABS 30
F31 15 Звуковой сигнал
F32 5 Отопитель, работающий на топливе - дистанционное управление
F33 5 Блок управления приборами освещения, соленоиды подкапотного блока плавких предохранителей
F34 40 Обогрев ветрового стекла, левая сторона
F35 40 Обогрев ветрового стекла, правая сторона
F36 15 Рестайлинг: Питание заднего стеклоочистителя 15
5 Дорестайлинг: ABS
F37 7,5 Рестайлинг: Обогрев передних форсунок омывателя/FLR + FSM KL15
10 Дорестайлинг: Обогрев передних форсунок омывателя
F38 10 Рестайлинг: Питание PCM/TCM/EHPAS 15
5 Дорестайлинг: Адаптивная система круиз-контроля (ACC)
F39 15 Система адаптивного освещения (AFS)
F40 5 Рестайлинг: Коррекция наклона света фар/модуль AFS
F41 20 Панель приборов
F42 5 Рестайлинг: Щиток IP
10 Дорестайлинг: Модуль управления двигателем, модуль управления коробкой передач, электрогидравлический усилитель рулевого управления (EHPAS), 15, питание
F43 15 Рестайлинг: Аудиоблок / модуль закрывания тормозных клапанов (BVC) / модуль цифрового аудиовещания (DAB)
5 Дорестайлинг: Положение фар, система адаптивного головного освещения (AFS)
F44 5 Рестайлинг: Автоматическая система AC/ручная система AC
F45 5 Рестайлинг: FLR (запуск/остановка)
15 Дорестайлинг: Очиститель заднего стекла

Второй блок располагается на крышке под бардачком со стороны переднего пассажира. Чтобы получить доступ, водителю необходимо повернуть фиксатор, а затем опустить всю конструкцию  вниз. Для этого блока актуальна следующая схема предохранителей «Форд-Мондео» (рестайлинговая версия):

А Защищаемая цепь
F1 7,5 Модуль рулевого колеса
F2 5 Приборная панель
F3 10 Плафоны освещения салона
F4 5 Иммобилайзера двигателя
F5 7,5 Адаптивная система круиз-контроля (ACC)
F6 5 Датчик дождя
F7 20 Прикуриватель
F8 10 Питание цепи разблокировки лючка заливной горловины топливного бака
F9 15 Омыватели лобового стекла - задние
F10 15 Омыватели лобового стекла - передние
F11 10 Питание цепи разблокировки двери багажного отделения
F12 10 Питание цепи запирания лючка заливной горловины топливного бака
F13 20 Топливный насос
7,5 2,2L Duratorq-TDCi Stage V: Топливный насос
F14 5 Дистанционный частотный приемки, Датчик движения в салоне
F15 5 Выключатель зажигания (стартера и приборов)
F16 5 Автономная звуковая система (система охранной сигнализации), OBDII (бортовая компьютерная диагностика)
F17 5 Датчик вибрации рулевого колеса
F18 10 Питание системы SRS (подушки безопасности)
F19 7,5 ABS, датчик рысканья (ESP), электрический стояночный тормоз (EPB), питание педали акселератора
F20 7,5 Электронное устройство питания, электронный предохранитель, самозатемняющееся зеркало, система предупреждения об уходе с полосы
F21 15 Электропитание радиоприемника
F22 5 Выключатель стоп-сигналов
F23 20 Потолочный люк
F24 5 Электропитание модуля управления микроклиматом и модуля системы управления рулевой колонкой

Для версии до рестайлинга используйте следующую расшифровку:

А Защищаемая цепь
F1 5 Датчик дождя
F2 10 Питание системы SRS (подушки безопасности)
F3 5 Датчик отклонения от курса (ESP), электрический стояночный тормоз
F4 7.5 Электропитание, педаль акселератора, электронный предохранитель
F5 15 Задний стеклоочиститель
F6 15 Аудиосистема (включая голосовое управление)
F7 7,5 Модуль рулевого колеса
F8 5 Приборная панель
F9 15 Дальний свет фар
F10 20 Электропривод вентиляционного люка
F11 7.5 Фонари заднего хода
F12 - Не используется
F13 15 Лампа передней противотуманной фары
F14 15 Омыватель ветрового стекла
F15 10 Система адаптивного круиз-контроля (АСС)
F16 - Не используется
F17 10 Плафоны освещения салона
F18 5 Иммобилайзера двигателя
F19 15 Прикуриватель
F20 - Не используется
F21 5 Устройство приема радиосигналов, датчик дождя
F22 20 Топливный насос
F23 - Не используется
F24 5 Выключатель зажигания (стартера и приборов)
F25 10 Лючок топливоналивной горловины
F26 5 Автономная звуковая система (система охранной сигнализации), OBD II (бортовая компьютерная диагностика)
F27 5 Узел рулевой колонки, блок управления климат-контролем
F28 5 Выключатель стоп-сигналов

Главная особенность четвертого поколения Ford Mondeo – наличие третьего блока, который находится в багажном отделении, на стенке возле левой задней фары.

А Защищаемая цепь
FA1 25 Блок управления левой передней двери (стеклоподъемники, центральный замок, складывание зеркал, обогрев зеркал)
FA2 25 Блок управления правой передней двери (стеклоподъемники, центральный замок, складывание зеркал, обогрев зеркал)
FA3 25 Блок управления левой задней двери (стеклоподъемники)
FA4 25 Блок управления правой задней двери (стеклоподъемники)
FA5 10 Блокировка замков задних дверей без участия блоков управления дверьми
FA6 15 Гнезда питания для подключения дополнительного оборудования
FA7 5 Соленоиды реле
FA8 20 Рестайлинг: Модуль бесключевой системы автомобиля
Дорестайлинг: Замок рулевой колонки
FA9 5 Рестайлинг: Катушки реле VQM (запуск/остановка)
FA10 30 Дорестайлинг: Электрическая регулировка положения сиденья водителя
FA11 20 Аксессуары, модуль прицепа
FA12 30 Рестайлинг: Электрическая регулировка положения сиденья водителя

FB1 5 Дорестайлинг: Модуль системы помощи при парковке
FB2 15 Блок управления подвеской
FB3 15 Обогрев сиденья водителя
FB4 15 Обогрев сиденья переднего пассажира
FB5 15 Обогрев заднего левого сиденья
FB6 - Не используется
FB7 15 Обогрев заднего правого сиденья
FB8 5 Рестайлинг: Система помощи при парковке, BLIS
FB9 30 Электрическая регулировка положения сиденья переднего пассажира
FB10 10 Противоугонная сигнализация
FB11 Не используется
FB12 Не используется

FC1 - Не используется
FC2 - Не используется
FC3 - Не используется
FC4 - Не используется
FC5 20 Рестайлинг: Автомобиль с системой запуска двигателя без ключа
7,5 Дорестайлинг: CD-чейнджер, развлекательная система для задних пассажиров
FC6 - Не используется
FC7 5 Модуль функции запоминания положения сиденья
FC8 7,5 Рестайлинг: Мультимедийная система для пассажиров на задних сиденьях/CD-чейнджер
20 Дорестайлинг: Доступ без ключа
FC9 20 Рестайлинг: Усилитель аудиосистемы
FC10 10 Рестайлинг: Аудиосистема Sony
FC11 Не используется
FC12 Не используется

Замена предохранителей

Проверить предохранители достаточно просто. Проведите визуальный осмотр. На некоторых предохранителях через полупрозрачный пластиковый корпус можно увидеть, произошел разрыв или нет.  К сожалению, если предохранитель  выполнен в непрозрачном корпусе, то осматривать его будет бесполезно. Также наличие гари на корпусе говорит о сгорании компонента.

Стопроцентный метод проверить систему – использовать мультиметр. Необходимо настроить его в режим измерения напряжения. Далее включите систему, за которую отвечает тестируемый предохранитель, а затем замерьте напряжение на обоих концах вывода. Если на одном из концов его нет, значит, деталь сгорела, соответственно, ее нужно заменить. Дополнительно можете протестировать элемент по сопротивлению. Если на приборе в режиме измерения сопротивления  показывается 0, то плавкая часть разрушена.

При покупке нового предохранителя обязательно обращайте внимание на его цвет, который говорит о номинальном рабочем токе:

Замена предохранителя осуществляется по следующей инструкции:

  1. Обязательно отключите узел, который подает ток на предохранитель. Если вы меняете элемент, который отвечает за габаритные огни, значит, их необходимо отключить.
  2. Согласно схемам, определите, в каком блоке стоит требуемый предохранитель. Снимите защитную панель блока.
  3. Достаньте при помощи пинцета неисправный предохранитель, а затем установите на его место новый, соответствующего цвета.
  4. Закройте блок и проверьте работоспособность узла.

Таким образом, проверка и замена предохранителя в автомобиле – быстрая и простая операция, которую вы можете сделать в гаражных условиях без помощи специалистов.

Уметь проверять и знать, где располагаются предохранители, – одна из главных задач каждого автовладельца. Стоимость предохранителей несоизмерима мала с полноценной диагностикой какого-либо узла в сервисном центре. Умение самостоятельно поменять сгоревший предохранитель сэкономит вам массу времени, так как вам не придется ехать к автоэлектрикам. Для этих и других целей обязательно рекомендуем купить мультиметр, если у вас его еще нет.
