Точки подключения автосигнализации на Ford Fusion 2007

Автор Engeneer070

Для установки автосигнализации с автозапуском на Ford Fusion необходимо снять крышку подторпедника.

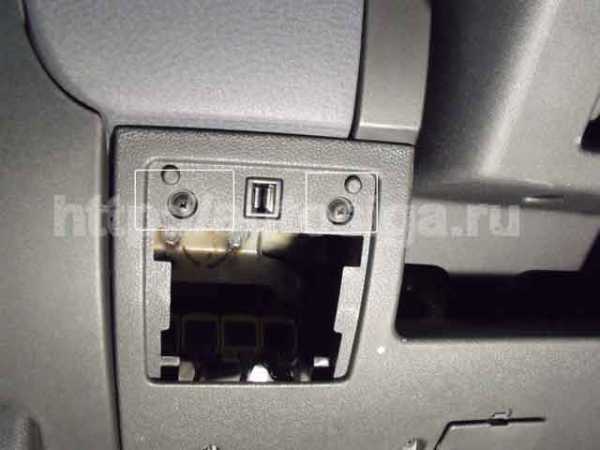

три самореза снизу и два за крышкой, обозначенной стрелкой

далее разбираем кожух рулевого вала

в данном случае при максимальной комплектации не забываем отстегнуть пульт управления магнитолой

защёлка с обратной стороны пульта

и потом отстёгиваем разъём

Крепим блок сигнализации,например, за блоком салона.

Слева от блока отличный болт для заземления. Да и сам блок нам понадобится: точнее, первые два разъёма слева по ходу движения – вынимаем их.

Во втором разъёме подключаем закрытие центрального замка. Чёрно/оранжевый провод в середине разъёма (-).

Открытие центрального замка – в первом разъёме посередине: чёрно/зелёный провод (-).

Далее в первом разъёме подключаем повороты (+). Попарные провода синего цвета с полосками.

В этом же разъёме собираем в кучу все

концевики. Чёрно/красный – багажник, остальные – двери.

Полярность положительная, но для некоторых сигнализаций иногда уровня сигнала не хватает – делаем по нижеследующей схеме

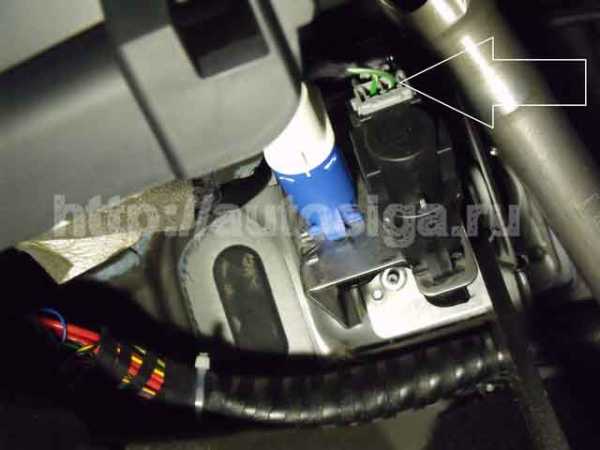

Контроль тормоза (+) – на лягушке. Оба провода зелёно/белые – нам нужен правый по ходу движения.

В случае с механической коробкой снимать щиток не нужно – накладка с рычага отщёлкивается очень просто, и получаем отличный доступ к проводу ручника.

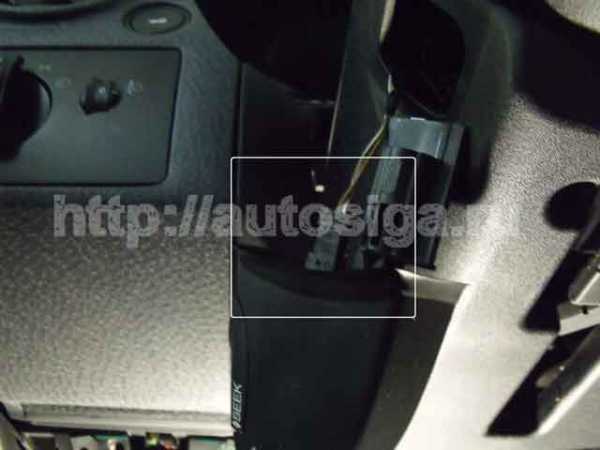

Добираемся до замка зажигания

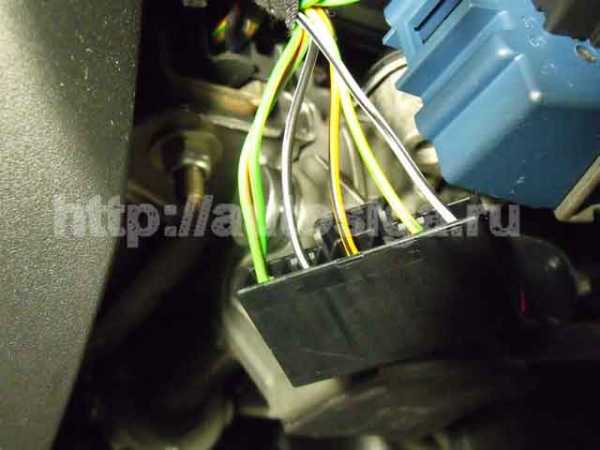

Вынимаем разъём и подключаем силовую часть. Оранжево/чёрный посередине разъёма –

батарея +, два зелёных провода – зажигание 1, зажигания 2 в данном авто нет, жёлто/зелёный – асс, серо/чёрный провод – стартер.

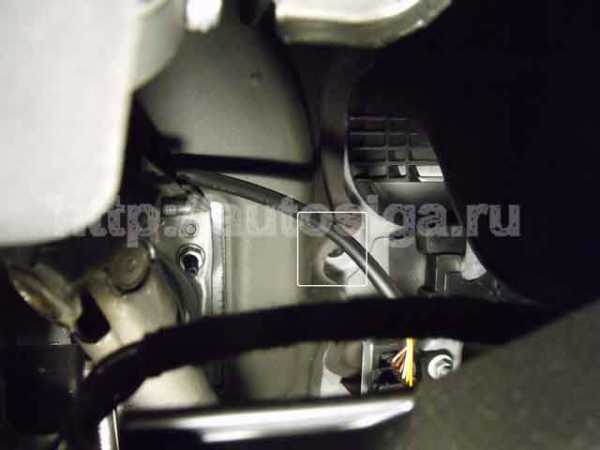

Дополнительная блокировка – за перчаточным ящиком справа по ходу движения на кузове стоит кнопка аварийного отключения бензонасоса. Серый провод – питание бензонасоса.

На рамку замка делаем обход штатного иммобилайзера.

Собираем обходчик по нижеприведённой схеме или используем готовые модули обходов иммобилайзера

Жгут в моторный отсек в случае АКПП тянем через заглушку несуществующей педали сцепления

В случае с механической коробкой – через заглушку тросика акселератора. Педаль электронная – так что тросика уже нет на левое крыло.

Ставим сирену и концевик капота

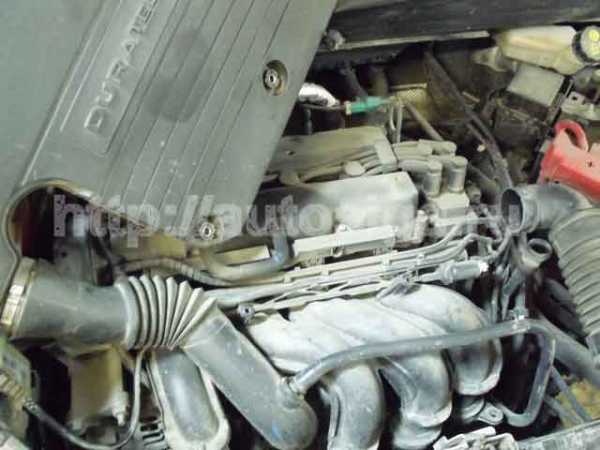

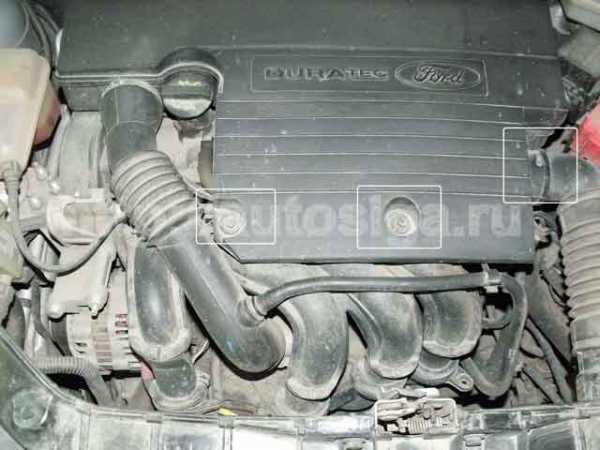

Откручиваем воздушный фильтр

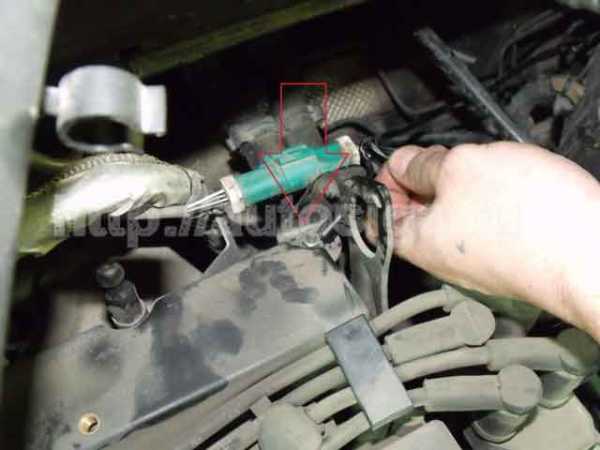

Крепим датчик температуры

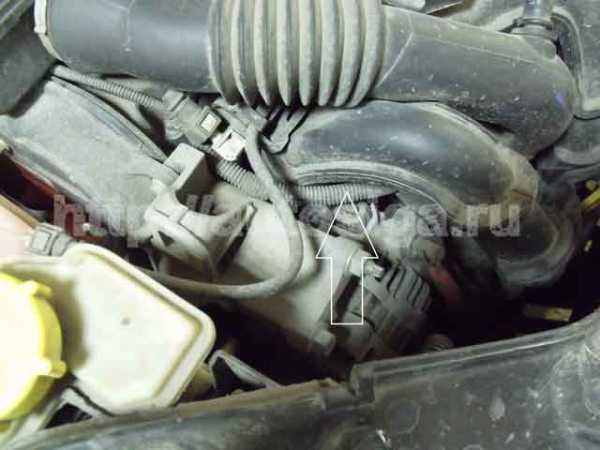

Находим жгут форсунок. Он в данном авто над генератором.

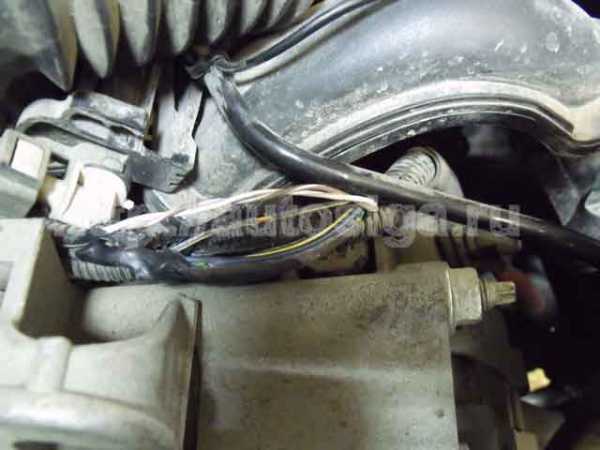

В нём подключаем контроль запуска – чёрно/оранжевый провод

Делаем необходимые настройки, проверяем монтаж, собираем автомобиль.

Engeneer070

Статьи по теме

autosiga.ru

Точки подключения сигнализации на автомобиль FORD FUSION 2006

Цепь	Цвет	Расположение	Дополнительно
12 Вольт	Коричневый/Красный (+)	Жгут замка зажигания
Зажигание	Синий/Белый (+)	Жгут замка зажигания
Зажигание 2	Н/Д
Зажигание 1	Белый/Оранжевый (+)	Жгут замка зажигания
Зажигание 2	Н/Д
Зажигание 3	Н/Д
АСС 1	Фиолетовый/Зеленый (+)	Жгут замка зажигания
АСС 2	Н/Д
Наличие ключа	Н/Д
Габаритные огни ( – )	Серый (-)	Переключатель света фарилиSJB,Разъем D, Pin 5,
Габаритные огни ( + )	Серый/Желтый (+)	Водительская кик панельилиSJB,Разъем E, Pin 30,
ЦЗ Закрытие	Серый/Желтый (TYPE B)	IN DRIVER KICK PANELилиSJB,Разъем C, Pin 4, иNOTE #3
ЦЗ Открытие	Фиолетовый/Серый (TYPE B)	Водительская кик панельилиSJB,Разъем C, Pin 10, иNOTE #3
LOCK MOTOR WIRE	Серый/Коричневый (+)	Водительская кик панель
Двери	Use DOME LIGHT SUPERVISION wire
Вежливая подсветка	Синий (+)	Водительская кик панельилиSJB,Разъем E, Pin 16, иNOTE #4
Открытие багажника	Коричневый (-), (Requires Part #775 Relay)	Открытие багажника SWITCHилиSJB,Разъем D, Pin 27,
Раздвижная дверь	Н/Д
Сигнал	Синий/Белый (-)	На рулевой колонкеилиSJB,Разъем B, Pin 6,
Тахометр	Любой кроме СерыйилиБелый/Синий (AC)	Форсункииликатушка зажигания
WAIT TO START LIGHT	Н/Д
Тормоз	Фиолетовый/Белый (+)	Педаль тормозаилиSJB,Разъем A, Pin 19,
Отключение штатной сигнализации	Фиолетовый/Коричневый (-)	Водительская кик панельилиSJB,Разъем C, Pin 5, иNOTE #5
ANTI-THEFT	FORD’S TRANSPONDER SYSTEM, SEE NOTE #1	Замок зажигания TUMBLER

instalator.ru

Точки подключения сигнализации на автомобиль FORD FUSION 2007-2008

Цепь	Цвет	Расположение	Дополнительно
12 Вольт	Желтый/Красный & Белый/КрасныйилиКрасный	SJB,Разъем F, PINS 1 & 2
Зажигание	Синий/Белый (+)	Жгут замка зажигания, 7-контактный разъем, PIN 7
Зажигание 2	Н/Д
Зажигание 1	Белый/Оранжевый (+)	Жгут замка зажигания, 7-контактный разъем, PIN 1
Зажигание 2	Н/Д
Зажигание 3	Н/Д
АСС 1	VIOLET/Зеленый (+)	Жгут замка зажигания, 7-контактный разъем, PIN 6
АСС 2	Н/Д
Наличие ключа	Синий/Серый (+)	Жгут замка зажигания
Габаритные огни ( – )	Н/Д
Габаритные огни ( + )	Серый/Желтый (+)	SMART JUNCTION BOX UNDER DRIVERS SIDE DASH
ЦЗ Закрытие	Серый/Желтый (TYPE B)	Водительская кик панельилиSJB,Разъем C, pin 4
ЦЗ Открытие	Желтый/VIOLETилиVIOLET/Серый (TYPE B)	Водительская кик панельилиSJB,Разъем C, pin 10
LOCK MOTOR WIRE	Серый/Коричневый (5-WIRE TYPE)	Водительская кик панель
Двери	Синий (-)	Водительская кик панель
Вежливая подсветка	Зеленый/Синий (-)	DIMMER SWITCH
Открытие багажника	Коричневый (-)	BEHIND Открытие багажника SWITCH
Раздвижная дверь	Н/Д
Сигнал	Синий/Белый (-)	Жгут рулевой колонки
Тахометр	Н/Д
WAIT TO START LIGHT	Н/Д
Тормоз	Желтый/Серый (+)	Педаль тормозаилиВодительская кикпанель
Отключение штатной сигнализации	VIOLET/Коричневый (-)	Водительская кик панель
ANTI-THEFT	FORDS TRANSPONDER ANTI-THEFT, SEE NOTE #1	Замок зажигания TUMBLER

instalator.ru

Точки подключения сигнализации на автомобиль FORD FUSION 2013

Цепь	Цвет	Расположение	Дополнительно
12 Вольт	CONNECT TO BATTERY ONLY!
Зажигание	Синий/Белый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 7
Зажигание 2	Н/Д
Зажигание 1	Белый/Оранжевый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 1
Зажигание 2	Н/Д
Зажигание 3	Н/Д
АСС 1	Фиолетовый/Зеленый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 6
АСС 2	Н/Д
Наличие ключа	Синий/Серый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 5
Габаритные огни ( – )	Серый (-)	BCM, 52-контактный разъем (G), PIN 2
Габаритные огни ( + )	Синий/Серый (+) (front) & Синий/Серый (+) (rear)	BCM, 22-контактный разъем (B), PIN 3 & 36-контактный разъем (F), PIN 12
ЦЗ Закрытие	Серый (-) TYPE B	Водительская дверь MODULE, 24-контактный разъем, PIN 20
ЦЗ Открытие	Фиолетовый (-) TYPE B	Водительская дверь MODULE, 24-контактный разъем, PIN 10
LOCK MOTOR WIRE	Серый/Коричневый (5-WIRE)	BCM, 36-контактный разъем (F), PIN 35
Двери	Зеленый/Фиолетовый (-)	BCM, 52-контактный разъем (D), PIN 33
Вежливая подсветка	Серый/Фиолетовый (+)	BCM, 36-контактный разъем, PIN 13
Открытие багажника	Серый/Желтый (-)	BCM, 52 контактный разъем (G), PIN 1
Раздвижная дверь	Н/Д
Сигнал	Зеленый/Белый (-)	BCM, 52-контактный разъем (G), PIN 18
Тахометр	NOT REQUIКрасный FOR REMOTE STARTING
WAIT TO START LIGHT	Н/Д
Тормоз	Фиолетовый/Белый (+)	Тормоз SWITCH ABOVE PEDAL
Отключение штатной сигнализации	TRANSPONDER + Зажигание ACTIVATION
ANTI-THEFT	NO INFORMATION AT THIS TIME!

instalator.ru

Точки подключения сигнализации на автомобиль FORD FUSION 2010-2012

Цепь	Цвет	Расположение	Дополнительно
12 Вольт	Красный (+)	SJB, Черный 1-контактный разъем, PIN 1, SEE NOTE #2
Зажигание	Синий/Белый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 7
Зажигание 2	Н/Д
Зажигание 1	Белый/Оранжевый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 1
Зажигание 2	Н/Д
Зажигание 3	Н/Д
АСС 1	Фиолетовый/Зеленый (+)	Замок зажигания, Черный 7-контактный разъем, PIN 6
АСС 2	Н/Д
Наличие ключа	Н/Д
Габаритные огни ( – )	Н/Д
Габаритные огни ( + )	Фиолетовый/Белый (+)	Водительская кик панельилиSJB, Серый 13-контактный разъем(E), PIN 6, SEE NOTE #2
ЦЗ Закрытие	Синий/Зеленый (TYPE B)	Водительская кик панель илиSJB, Серый 26-контактный разъем(C), PIN 17, SEE NOTE #2
ЦЗ Открытие	Желтый/Фиолетовый (TYPE B)	Водительская кик панель илиSJB, Серый 26-контактный разъем(C), PIN 4, SEE NOTE #2
LOCK MOTOR WIRE	Серый/Коричневый (5-WIRE TYPE)	Водительская кик панель
Двери	Зеленый/Фиолетовый (-)	SJB, Серый 26-контактный разъем(C), PIN 14, SEE NOTE #2
Вежливая подсветка	Серый/Фиолетовый (+)	SJB, Серый 14-контактный разъем(A), PIN 9, SEE NOTE #2
Открытие багажника	Коричневый/Желтый (-)	Открытие багажника SWITCHилиSJB, Серый 26-контактный разъем(C), PIN 20, SEE NOTE #2
Раздвижная дверь	Н/Д
Сигнал	Синий/Белый (-)	На рулевой колонкеилиSJB, Черный 52-контактный разъем(b), PIN 41, SEE NOTE #2
Тахометр	Любой кроме Синий (AC)	Форсунки
WAIT TO START LIGHT	Н/Д
Тормоз	Фиолетовый/Белый (+)	Педаль тормозаилиSJB, Черный 52-контактный разъем(B), PIN 40, SEE NOTE #2
Отключение штатной сигнализации	Только на заводе!!
ANTI-THEFT	FORDS TRANSPONDER ANTI-THEFT SYSTEM, SEE NOTE #1	Замок зажигания TUMBLER

instalator.ru

Ремонт Ford Fusion : Управление электронной противоугонной системой

Руководства по ремонту
Ford Fusion 2002-2012
Управление электронной противоугонной системой

Блокировка замков дверей и включение режима охраны с пульта дистанционного управления. Для того чтобы заблокировать все двери автомобиля, нажмите кнопку 2 (рис. 10.4) на пульте управления. Замки дверей заблокируются, одновременно включится режим охраны, указатели поворота мигнут один раз, а контрольная лампа иммобилизатора, расположенная в комбинации приборов, перейдет в режим медленного мигания.

Рис. 10.4. Пульт дистанционного управления: 1 – кнопка разблокировки; 2 – кнопка блокировки; 3 – кнопка разблокировки двери задка

Разблокировка замков дверей и выключение режима охраны с пульта дистанционного управления. Для того чтобы разблокировать замок двери водителя и выключить режим охраны с пульта дистанционного управления, нажмите кнопку 1 (см. рис. 10.4) разблокировки на пульте. Указатели поворота мигнут два раза, режим охраны выключится и разблокируется только дверь водителя.

Разблокировка замка двери задка пультом дистанционного управления. Для разблокировки двери задка нажмите два раза кнопку 3 (см. рис. 10.4) пульта дистанционного управления в течение трех секунд.

При включенном режиме охраны разблокировка происходит с одновременным отключением данной зоны охраны на 45 с. Если за этот период дверь задка не будет открыта, то она автоматически снова блокируется, а если дверь задка открывалась, то эта зона охраны автоматически отключается на время до ее закрытия.

Для блокировки крышки багажника после закрытия нажмите кнопку 3 пульта управления.

Программирование функции разблокировки. Для программирования функции разблокировки только водительской двери или всех дверей одновременно, нажмите одновременно на кнопки 1 и 2 на пульте дистанционного управления и удерживайте их в течение четырех секунд (зажигание должно быть выключено). Указатели поворота мигнут два раза для подтверждения команды.
