Замена цепи ГРМ Форд Фокус 2 с двигателем 1.8 своими руками видео и фотоотчет
Здесь мы поговорим о том, как собственноручно заменить цепной привод ГРМ на Форд Фокус 2 1.8. Замену цепи следует производить в сроки, которые установил производитель. Но может получиться и так, что потребуется преждевременная замена цепи, поэтому всегда очень важно производить периодическую диагностику состояния данного узла. А надо сказать, что узел этот важен, и пренебрегать проверкой его состояния не стоит.
Цепь ГРМ синхронизирует работу коленчатого и распределительного валов, а от этого напрямую зависит качественное функционирование всей двигательной системы. Конечно, цепная передача будет служить гораздо дольше ременной, но все же и цепь может растянуться или даже порваться. Если случится так, что цепь оборвется, то после этого непременно клапана встретятся с поршнями, что приведет к их деформации. А ведь это уже серьезный ремонт, который потребует траты средств. В разных Фордах используется и разная передача.
Ремни всегда закрываются пластмассовыми крышками, а для цепей используется металлический кожух.
О износе цепи
Цепи ГРМ на Форд Фокус можно менять через 200 000 км, но учитывая условия езды по отечественным дорогам, этот срок может быть несколько сокращен. У цепной передачи есть ряд преимуществ перед ременной:
- цепь крайне редко рвется, гораздо чаще она всего лишь растянется;
- металл из которого сделана цепь, твердый;
- клапаны не повредятся даже, если в работе цепи наметится сбой.
Но процесс демонтажа все это не упрощает. Но его не стоит и бояться. Многие автолюбители меняют цепи ГРМ сами, не обращаясь за помощью к спецам. А вот что вам нужно будет знать, если вы все же решите заменить цепь самостоятельно:
- производите замену данного узла не позже срока, который был установлен производителем;
- устанавливайте цепь при полном совпадении меток, иначе она может сорваться;
- обязательно соблюдайте общие правила установки и правила безопасности;
- перед проведением процедуры обязательно убедитесь, что автомобиль надежно зафиксирован.
А вот по каким причинам приходится менять старую цепь на новую:
- истек срок эксплуатации;
- цепь растянулась;
- во время работы механизма слышен скрежет.
Процесс замены цепной передачи
Итак, начинаем, если вы все же решились. Первым делом обесточиваем автомобиль, отсоединив левую клемму аккумулятора. Демонтируем переднее правое справа, для этого придется вывесить автомобиль. Снимаем защиту картера и ремень компрессора кондиционера. Со снятием этого ремешка можно не церемониться, его просто разрезают ножом. После этого его, конечно же, использовать повторно не получится, но производитель говорит, что повторное его использование не допускается, так как он рассчитан на одно натягивание, даже если будет снят без повреждений. Повторное натягивание не допускается.
Теперь необходимо снять ремень генераторного привода. Поршень первого цилиндра устанавливается в положение ВМТ. Снимаем шкив и защиту компрессора кондиционера. После этого отводим в сторону компрессор и фиксируем его в этом положении.
Снимаем крепление компрессора кондиционера.
Теперь снимаем расширительный бочок. Шланги от него отсоединять не нужно, а сам бочок отводится в сторону.
Демонтируем шкив водяного насоса, для чего придется открутить 3 болта. Подставляем опору под двигатель. Опора подвески силового агрегата крепится к подвеске двумя болтами. Откручиваем их и снимаем опору.
Снимаем крышку ГРМ, открутив для этого все необходимые болты. Теперь отвертку определенного диаметра, вставляем ее в отверстие А на рисунке ниже, давим на храповик, тем самым разблокируем натяжение цепи. Затем давим на башмак натяжителя и в таком положении фиксируем шток, вставив вторую отвертку в отверстие Б на рисунке ниже:
После этого можно начинать снимать цепной привод ГРМ со звездочек распределительного и коленчатого валов. Обязательно проведите осмотр звездочек и замените их, если будут обнаружены дефекты. После этого можно надевать заранее приготовленную новую цепь. Извлеките отвертку из отверстия Б на рисунке выше.
Перед посадкой крышки механизма ГРМ нанесите на посадочное место герметик. Посадочное место необходимо предварительно очистить от грязи или следов старого герметика. Установите кожух ГРМ. Все прочие детали устанавливаются от обратного.
Видео
Замена ремня грм 2,0 Л DURATEC TI-VCT Форд Фокус 3
Согласно рекомендации завода-изготовителя цепь привода газораспределительного механизма необходимо заменять через 60 тыс. км пробега или каждые 6 лет эксплуатации (в зависимости от того, что наступит раньше).
Вам потребуются: специальные приспособления для блокировки распределительных и коленчатого валов, а также натяжного ролика ремня привода газораспределительного механизма,торцовый ключ «на 10», накидные ключи или торцовые головки «на 8», «на 13», «на 18».
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите крышку головки блока цилиндров
3. Вывесите переднюю часть автомобиля и установите на надежную опору. Снимите правое переднее колесо.
4. Выверните восемь винтов крепления брызговика двигателя.
5. снимите брызговик двигателя.
6. Снимите правый передний подкрылок
7. Снимите ремень привода компрессора кондиционера
8. Снимите ремень привода генератора и водяного насоса
Согласно рекомендациям завода-изготови-теля ремень привода компрессора кондиционера и ремень привода генератора и водяного насоса для снятия следует разрезать ножом, после чего ремень приходит в негодность. Это объясняется тем, что ремень даже после снятия без повреждения не подлежит повторному использованию, так как рассчитан только на одноразовое растягивание при надевании на шкивы (регулировка натяжения ремня не предусмотрена). Кроме того, замена ремня регламентирована определенным пробегом или сроком эксплуатации.
9. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия
10. Выверните болты крепления и снимите датчик частоты вращения коленчатого вала.
11. Выверните болт крепления шкива коленчатого вала…
12 снимите шкив.
13. Снимите расширительный бачок с кронштейнов на кузове и отведите его в сторону, не отсоединяя шланги.
14. Выверните болт крепления…
15. снимите приводной ролик.
16. Выверните три болта крепления шкива привода водяного насоса, предварительно ослабив затяжку болтов…
17. снимите шкив.
18. Установите под двигатель надежную опору.
19. Снимите правую переднюю опору подвески силового агрегата, отвернув две гайки ее крепления к кронштейну на двигателе и вывернув два болта крепления к брызговику моторного отсека.
20. Выверните двадцать три болта крепления крышки привода газораспределительного механизма…
21. аккуратно подденьте за край крышки.
22. снимите крышку привода газораспределительного механизма.
23. Ослабьте затяжку болтов крепления звездочек распределительных валов.
24. Проверьте установку поршня 1-го цилиндра в положение ВМТ такта сжатия.

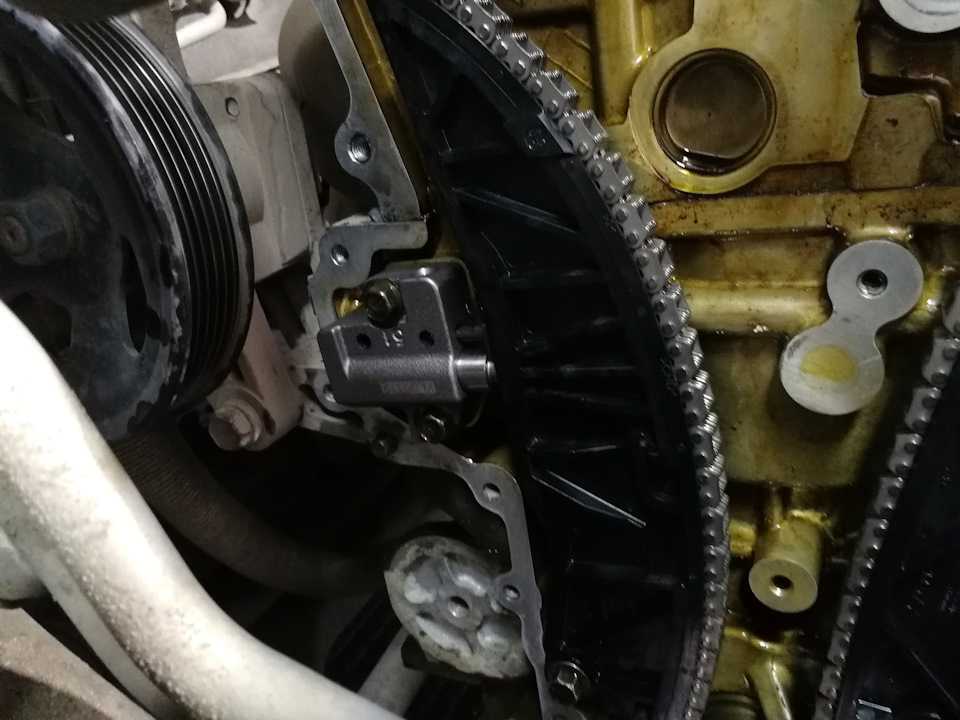

25. Нажав тонкой отверткой на храповик через отверстие, разблокируйте натяжитель цепи, затем утопите шток, надавливая на башмак натяжителя…
26. Зафиксируйте шток натяжителя в утопленном положении, вставив подходящий стержень в отверстие.
27. Выверните два болта крепления…
28.
снимите натяжитель цепи.
29. Снимите башмак натяжителя цепи.
30. Выверните по одному нижнему и верхнему болту крепления…
31. снимите успокоитель цепи.
32. Снимите цепь привода газораспределительного механизма.
33. Выверните болт крепления и снимите башмак натяжителя цепи привода масляного насоса.
34. Выверните болт крепления звездочки масляного насоса…
35. снимите звездочку вместе с цепью привода.

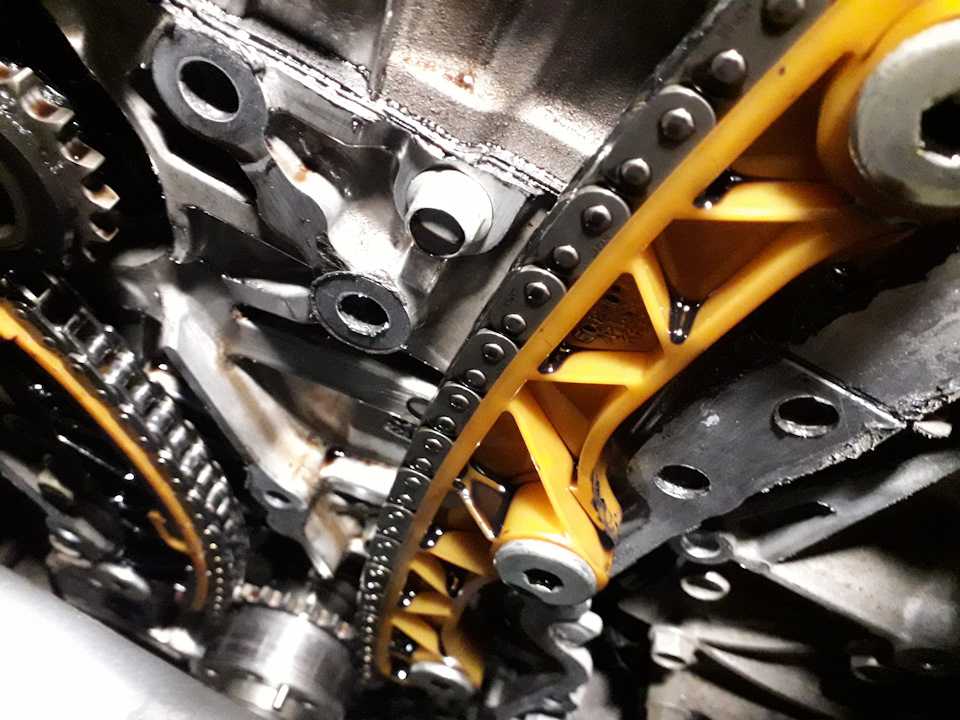

36. Осмотрите звездочки коленчатого и распределительных валов, состояние башмака натяжителя и успокоителя цепи. При необходимости замените дефектные детали.
37. Установите цепь привода масляного насоса в порядке, обратном снятию.

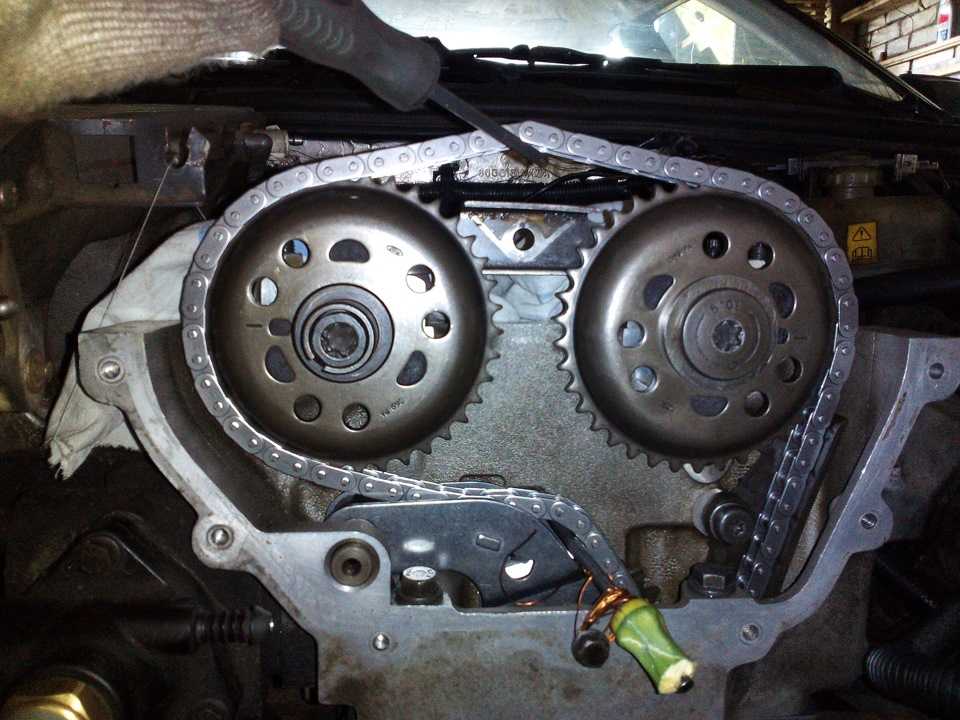

38. Наденьте новую цепь привода газораспределительного механизма на звездочку коленчатого вала и звездочки распределительных валов.
39. Установите на место башмак натяжителя и успокоитель цепи.
40. Установите на место натяжитель цепи и извлеките фиксатор, приведя натяжитель в рабочее положение.
41. Очистите посадочные поверхности крышки привода газораспределительного механизма и нанесите на фланец крышки валиком диаметром 3 мм силиконовый герметик FORD WSE-M4G323-A4 или аналогичный.
42. Установите крышку привода газораспределительного механизма.
Для обеспечения герметичности соединения крышку привода газораспределительного механизма необходимо установить не позднее чем через 10 мин после нанесения герметика.
43. Затяните болты крепления звездочек распределительных валов.
44. Установите все детали в порядке, обратном снятию. Болт крепления шкива коленчатого вала замените новым, затяните его моментом 100 Н-м и затем доверните на 90″. После установки шкива коленчатого вала снимите стопорную планку с распределительных валов.
