Форд фокус 2 специнструмент: Купить специнструмент для FORD (ФОРД). Фиксаторы, инструмент и наборы для грм. Инструмент для ремонта двигателей FORD

Содержание

AL010218 Набор инструмента для установки фаз ГРМ двигателей Ford 1.6 TI-VCT 16v DURATEC.

СПЕЦИФИКАЦИЯ

Код товара49616
Объем1
АртикулAL010218
Штрих-код4719152383102
Страна производительТАЙВАНЬ (КИТАЙ)

ОПИСАНИЕ

Описание

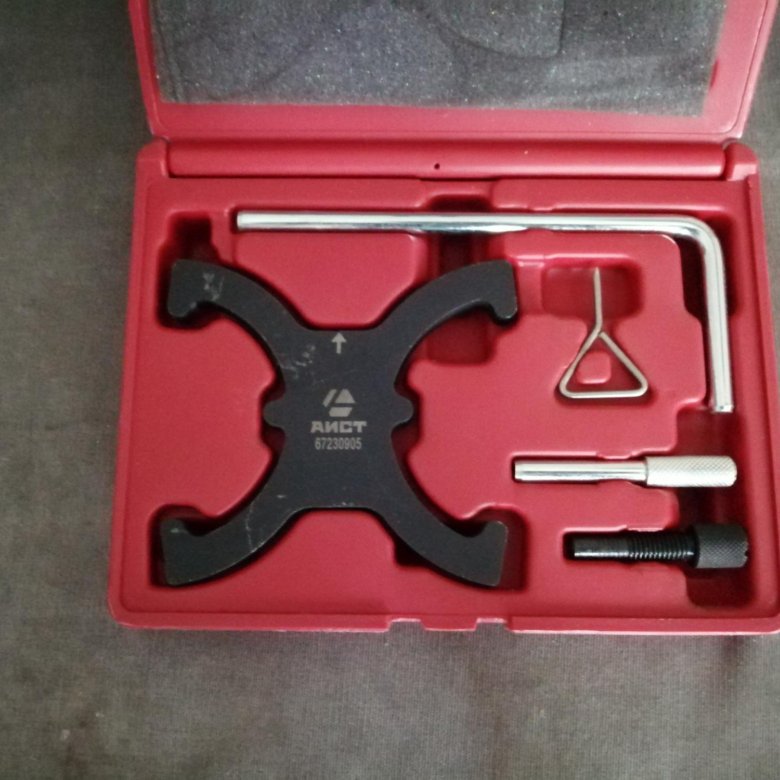

Набор инструмента для установки фаз ГРМ двигателей Ford 1.6 TI-VCT 16v DURATEC.

Область применения

Набор специальных приспособлений, применяющихся для установки и настройки механизма газораспределения бензиновых двигателей Ford 1.6 DURATEC 16V. Также допускается использование изделия при ремонте моторов DURATORQ TDCI объемами 1,4 / 1,6 / 2,0 / 2,2 литра, выпуска с 2003 по настоящее время, в том числе Ford 1.6 TI-VCT 16v Duratec всех модификаций: HXDA, HXDB, SHDA, SHDB, SIDA, устанавливаемые на модели Ford Focus, C-Max, Mondeo, S-MAX.

СОДЕРЖАНИЕ
–Установочная планка для фиксации распределительного вала (FORD 303-376B)
–Шаблон для фиксации фазорегуляторов двигателей (FORD VCT 303-1097)
–Стопор венца маховика (FORD 303-393A)
–Набор фиксаторов для коленчатых валов (FORD: 303-574, 303-748, 303-735, 303-507)
–Шпилька для фиксации плунжера натяжителя ремня ГРМ (FORD 303-1054)
–Фиксатор коленчатого вала (FORD 303-1270)
–Пластиковый кейс
ГАРАНТИЯ

Инструменты и приспособления специального назначения производства компании JONNESWAY® ENTERPRISE CO., LTD., по уровню исполнения относятся к изделиям класса PROFESSIONAL, применяется для производства работ по сборке, ремонту и обслуживания продукции машиностроения, строго персоналом, имеющим соответствующую квалификацию, знакомым с правилами техники безопасности, условиями эксплуатации и навыками работы со специальным инструментом и приспособлениями.

На инструменты и приспособления специального назначения торговой марки JONNESWAY® распространяется понятие «ограниченной гарантии», в связи с сокращением срока эксплуатации, связанным с повышенным износом некоторых деталей конструкции при использовании. Срок эксплуатации изделия с заявленными характеристиками определен в 12 месяцев с начала использования инструмента. Начало эксплуатации определяется по дате продажи, указанной в гарантийном талоне JONNESWAY® или фискальном документе, подтверждающем факт приобретения конкретного изделия. Срок применения инструмента с объявленными характеристиками может быть изменен индивидуально, как в сторону уменьшения, так и в сторону увеличения в зависимости от интенсивности и условий эксплуатации конкретного изделия (группы изделий).

Претензии по отношению к инструменту, вышедшему из строя в течение гарантийного срока, принимается к рассмотрению уполномоченным представителем JONNESWAY® ENTERPRISE CO., LTD., в соответствии с Законом «О Защите прав потребителя».

Не подлежат обслуживанию по гарантийным условиям изделия, вышедшие из строя в результате:



  • Нагрузок, превышающих расчетные.
  • Воздействий, не связанных с выполнением основных функций изделия.
  • Нарушений правил хранения, обслуживания и применения.
  • Естественного износа.



В этой связи, производитель настоятельно рекомендует:



1)      Подбирать и использовать инструмент согласно производимой работе и строго по назначению.

2)      Не наносить удары по телу инструмента или элементам изделия другими предметами, если подобное не предусмотрено конструкцией.

3)      Не допускать падения инструмента с большой высоты на твердую поверхность.

4)      Не допускать длительное хранение инструмента в условиях высокой влажности или иных агрессивных к материалам изделия средах.

5)      Не допускать самостоятельного ремонта и регулировок инструмента в период гарантийного срока.

6)      Правильно и своевременно производить работы по техническому обслуживанию инструмента.

7)      При использовании специальных приспособлений и средств диагностики, руководствоваться исключительно рекомендациями производителя по ремонту и эксплуатации обслуживаемой техники.

8)      Правильно и своевременно производить очистку инструмента от загрязнений.

.

Претензии по данной гарантии не принимаются к рассмотрению в случаях невозможности подтверждения квалификации пользователя, наличия признаков проведения ремонтных работ изделий, осуществлявшихся неуполномоченными на это лицами, изменений конструкции, или самостоятельной установки неоригинальных компонентов и деталей изделий.

Производитель оставляет за собой право определения причины выхода из строя изделия (из-за некачественных материалов, ошибок при сборке, человеческого фактора или по иным причинам).

Права по настоящей гарантии ограничиваются первоначальным потребителем и не распространяются на последующих.



КАК ИСПОЛЬЗОВАТЬ

Замена ремня ГРМ Ford Focus 2 (Duratorq 1,8)

Запчасти и ремонт Ford

    Замена ремней Форд > Как заменить ремень газораспределительного механизма Форд Фокус 2 (1.

    8 дизель)

    Ремонт на автомобиле

    Специальный инструмент(ы)



    Снятие

    Все автомобили

    1. Отсоедините провод массы от аккумулятора.

    1. Снимите крышку головки цилиндров.

    1. Снимите маслоотделитель вентиляции картера.



    1. Отсоедините расширительный бачок системы охлаждения от колесной арки и расположите его в стороне.



    1. Снимите выпускной трубопровод охладителя наддувочного воздуха.

      1. Снимите зажим фиксации топливопровода.
      1. Отверните гайку крепления выпускного трубопровода охладителя наддувочного воздуха.
      1. Рассоедините электрический разъем датчика абсолютного давления в коллекторе (MAP).
      1. Отпустите зажимы крепления выпускного трубопровода охладителя наддувочного воздуха.



    1. Снимите зажим фиксации топливопровода.



    1. Снимите верхний предохранительный щиток топливного фильтра.

    1. Очистите топливный фильтр, питающие топливопроводы и прилегающие участки.



    1. Отсоедините быстродействующую муфту питающего топливопровода топливного фильтра.

      • Установите чистую заглушку на питающий топливопровод топливного фильтра.



    1. Рассоедините быстродействующую муфту питающего топливопровода, идущего от топливного фильтра к топливному насосу.

      • Установите чистую заглушку на питающий топливопровод топливного фильтра.



    1. Отсоедините кронштейн крепления топливного фильтра от головки цилиндров.

      1. Рассоедините электрический разъем датчика температуры головки цилиндров (CHT) и отсоедините его от проушины подъема двигателя.
      1. Снимите проушину подъема двигателя.
      1. Отпустите болт кронштейна топливного фильтра.



    1. ПРИМЕЧАНИЕ: Проворачивайте распределительный вал только в нормальном направлении вращения.

      Используя паз в распределительном вале в качестве направляющей, проверните коленчатый вал в положение пяти градусов перед ВМТ.

    1. Снимите ремень привода вспомогательных агрегатов.



    Автомобили, оснащенные системой кондиционирования воздуха



    1. Снимите муфту генератора.

      1. Выверните болты крепления промежуточной опоры полуоси
      1. Отпустите болты крепления демпфера.

    Все автомобили



    1. Отсоедините стартер от коробки передач в блоке с ведущим мостом и закрепите его в стороне.



    1. Установите на место специальный инструмент.

      • Извлеките заглушку из блока цилиндров и установите специальный инструмент.

    1. ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.

      Проверните коленчатый вал в положение ВМТ.

      • Медленно проверните коленчатый вал до упора.



    1. УВЕДОМЛЕНИЯ:

       В процессе установки специального инструмента проворачивание коленчатого вала не допускается.

       Перед блокировкой специального инструмента удостоверьтесь в том, что коленчатый вал находится в положении ВМТ.

       Убедитесь в правильности установки специального инструмента.

      Используя специальный инструмент, заблокируйте коленчатый вал.



    1. Установите специальные инструменты.



    1. Установите специальные инструменты.



    1. Установите специальные инструменты.

    1. Опустите автомобиль.



    1. Снимите переднюю опору двигателя.



    1. Выверните шпильку передней опоры двигателя.



    1. Снимите крышку ремня газораспределительного механизма.



    1. Установите специальный инструмент.



    1. Снимите натяжитель ремня газораспределительного механизма.



    1. Используя специальный инструмент, отпустите болт крепления шкива распределительного вала на пять оборотов.



    1. Используя специальный инструмент, отпустите шкив распределительного вала.

    1. Снимите ремень газораспределительного механизма и отбракуйте его.

    Установка

    Все автомобили



    1. ПРИМЕЧАНИЕ: Устанавливать следует только ремни газораспределительного механизма новейшего типа. Их можно распознать по лазерной гравировке логотипа компании Ford.

      Проверьте новый ремень газораспределительного механизма.



    1. Проверьте натяжитель ремня газораспределительного механизма.

      1. Удостоверьтесь в том, что указатель натяжителя ремня газораспределительного механизма свободно поворачивается по часовой стрелке.
      1. Стрелка показывает поворот натяжителя против часовой стрелки.



    1. ПРИМЕЧАНИЕ: Поверните регулировочный рычаг натяжителя ремня газораспределительного механизма в положение “3 часа”.

      ПРИМЕЧАНИЕ: На этой стадии не затягивайте полностью болт крепления натяжителя ремня газораспределительного механизма.

      Установите натяжитель ремня газораспределительного механизма.

    1. УВЕДОМЛЕНИЯ:

       Никогда не устанавливайте использованный ремень газораспределительного механизма.

       Установите ремень газораспределительного механизма таким образом, чтобы стрелки были обращены в направлении вращения двигателя.

       Устанавливать ремень газораспределительного механизма следует только после охлаждения двигателя до наружной температуры.

      ПРИМЕЧАНИЕ: Установите новый ремень газораспределительного механизма.

      Установите ремень газораспределительного механизма.



    1. ПРИМЕЧАНИЕ: Шкив распределительного вала должен быть способен свободно проворачиваться на конусе распределительного вала.

      Затяните болт шкива распределительного вала усилием руки и затем отпустите на пол-оборота.



    1. ПРИМЕЧАНИЕ: Используя ключ Аллена, поддерживайте натяжение до тех пор, пока не будет затянут болт натяжителя ремня газораспределительного механизма.

      Натяните ремень газораспределительного механизма.

      1. Поверните регулировочный рычаг натяжителя ремня газораспределительного механизма против часовой стрелки, чтобы слегка натянуть ремень газораспределительного механизма.
      1. Указатель должен располагаться между кромками окна.
      1. Затяните болт крепления натяжителя ремня газораспределительного механизма.



    1. Используя специальный инструмент, затяните болт крепления шкива распределительного вала.



    1. Снимите специальный инструмент.

    1. Поднимите и подоприте автомобиль.



    1. Отпустите специальный инструмент.



    1. Снимите специальный инструмент.



    1. ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.

      ПРИМЕЧАНИЕ: Используя краску или жидкость для корректировки ошибок при печати, отметьте шкив коленчатого вала, чтобы показать ВМТ.

      Проверните коленчатый вал на 6 оборотов.



    1. Установите на место специальный инструмент.

    1. ПРИМЕЧАНИЕ: Двигатель следует проворачивать только в нормальном направлении вращения коленчатого вала.

      Проверните коленчатый вал в положение ВМТ.

      • Медленно проверните коленчатый вал до упора.



    1. УВЕДОМЛЕНИЯ:

       Перед блокировкой специального инструмента удостоверьтесь в том, что коленчатый вал находится в положении ВМТ.

       Убедитесь в правильности установки специального инструмента.

      Используя специальный инструмент, заблокируйте коленчатый вал.

    1. Опустите автомобиль.



    1. УВЕДОМЛЕНИЯ: Если указатель не виден в окне натяжителя ремня газораспределительного механизма, процедуру натяжения ремня газораспределительного механизма следует повторить.

      Проверьте, находится ли указатель натяжителя ремня газораспределительного механизма в окне.



    1. УВЕДОМЛЕНИЯ: Если специальный инструмент установить невозможно, процедуру натяжения ремня газораспределительного механизма следует повторить.

      Установите специальный инструмент.



    1. Снимите специальный инструмент.



    1. Снимите специальный инструмент.



    1. Установите крышку ремня газораспределительного механизма.



    1. Установите шпильку передней опоры двигателя.



    1. Установите переднюю опору двигателя.

    1. Поднимите и подоприте автомобиль.



    1. Снимите специальные инструменты.



    1. Снимите специальные инструменты.



    1. Снимите специальные инструменты.



    1. Снимите специальный инструмент и установите заглушку.

    1. Закрепите стартер на коробке передач в блоке с ведущим мостом.

    Автомобили, оснащенные системой кондиционирования воздуха



    1. Установите муфту генератора.

    Все автомобили

    1. Наденьте ремень привода вспомогательных агрегатов.



    1. Подсоедините кронштейн крепления топливного фильтра к головке цилиндров.

      1. Затяните болт кронштейна топливного фильтра.
      1. Установите проушину подъема двигателя.
      1. Состыкуйте электрический разъем датчика температуры головки цилиндров (CHT) и подсоедините его к проушине подъема двигателя.



    1. Состыкуйте быстродействующую муфту питающего топливопровода, идущего от топливного фильтра к топливному насосу.



    1. Подсоедините быстродействующую муфту питающего топливопровода топливного фильтра.



    1. Установите верхний предохранительный щиток топливного фильтра.



    1. Установите зажим фиксации топливопровода.



    1. Установите выпускной трубопровод охладителя наддувочного воздуха.

      1. Затяните зажимы крепления выпускного трубопровода охладителя наддувочного воздуха.
      1. Состыкуйте электрический разъем датчика абсолютного давления в коллекторе (MAP).
      1. Наверните гайку крепления выпускного трубопровода охладителя наддувочного воздуха.
      1. Установите зажим фиксации топливопровода.



    1. Закрепите расширительный бачок системы охлаждения на колесной арке.

    1. Установите маслоотделитель вентиляции картера двигателя.

    1. Установите крышку головки цилиндров.

    1. Подсоедините провод массы к аккумулятору.

    Автомобили с электроприводом стеклоподъемников передних и задних окон

    1. Выполните процедуру инициализации электродвигателей стеклоподъемников окон.



    Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 (2) Гражданского кодекса РФ. Все ремонтные процедуры, описанные на данном сайте должны выполнять профессионалы в авторизированном сервисе.

    Ford Tools – Немецкие специальные инструменты

    Набор специальных головок из 13 шт. (VW, AUDI, NISSAN, HONDA, TOYOTA, General Motors)

    № производителя: UNA2250

    $ 79,99

    Распродажа Распроданный

    7,5 литров трансмиссионного масла для VW, Audi, Mercedes Benz и других автомобилей

    № производителя: UNA2235

    $ 179,99
    $ 229,99

    7PCS Набор головок для масляного фильтра для Mercedes Benz, Mini Cooper, Ford, SAAB

    № производителя: UNA2220

    $ 45,99

    Комплект для заливки автоматической коробки передач (с ручной накачкой или с использованием заводского воздуха)

    № производителя: UNB2235

    $ 329,99

    Набор инструментов для установки ремня (5 шт. )

    № производителя: UNA2243

    $ 44,99

    Удлиненная головка 10 мм

    № производителя: MBA10160

    $ 29,99

    Гибкая головка свечи зажигания 14 мм, 12-гранная, с приводом 3/8 дюйма

    № производителя: UNB1251

    24,99 $

    Набор инструментов для газораспределения Ford / Volvo 2,5 л (999-5765, 303-1183, 303-1180)

    № производителя: VOA1918

    $ 159,99

    Ford 1.6 16V Ti-VTC Набор инструментов для синхронизации

    № производителя: FRA1375B

    $ 94,99

    Комплект ГРМ двигателя Ford 2. 0L EcoBoost

    № производителя: FRA2329

    $ 89,99

    FORD 4.0L SOHC V6 Набор инструментов для регулировки фаз газораспределения

    № производителя: FRA1739

    $ 199,99

    Ford и Volvo 1.6L Ecoboost Инструменты для синхронизации

    № производителя: FRA1375M

    $ 199,99

    Инструмент для удержания распределительного вала Ford (двигатель 3,5 л и 3,7 л 4V)

    № производителя: FRA6682

    $ 119,99

    Набор приспособлений для снятия/установки двойного сцепления трансмиссии Ford PowerShift

    № производителя: FRA1847

    $ 349,99

    Головка датчика кислорода с подогревом (привод 1/2 дюйма, 22 мм) Benz, Ford, BMW, Toyota, Nissan

    № производителя: UNA1145

    12,99 $

    Компрессор пружин стойки Macpherson (BMW, TOYOTA, HONDA)

    № производителя: UNA1047

    $ 349,99

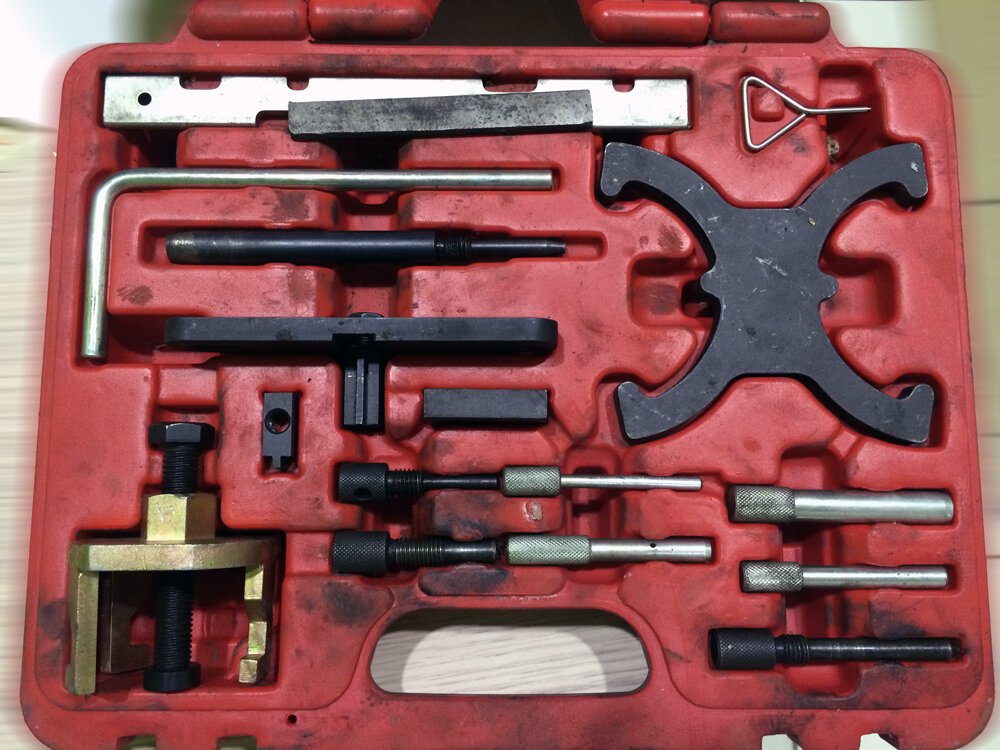

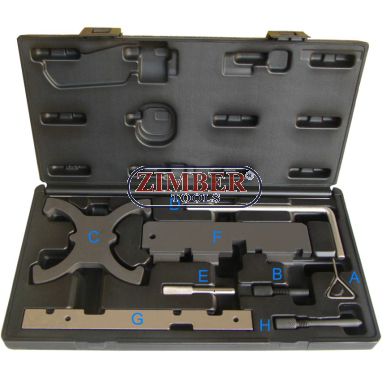

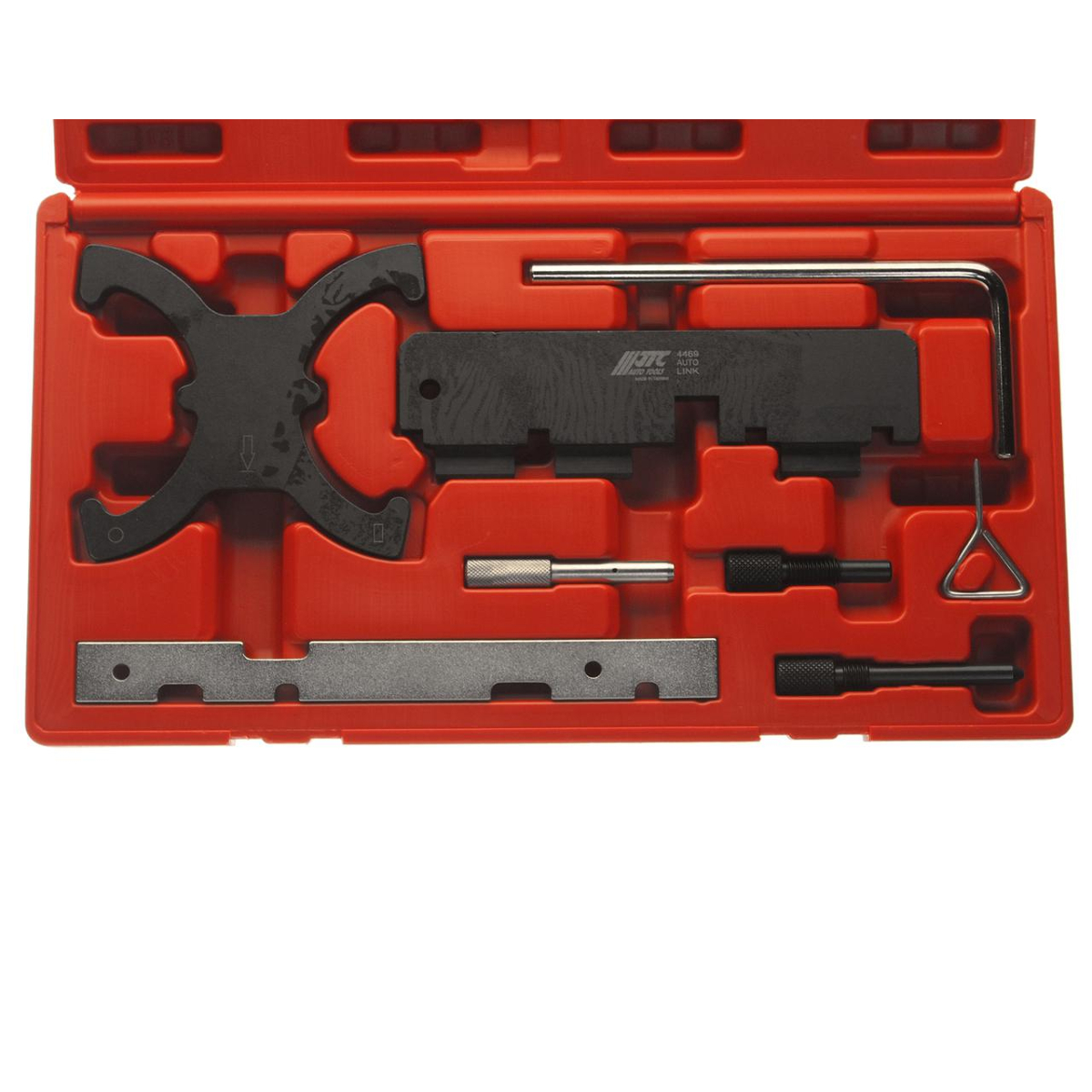

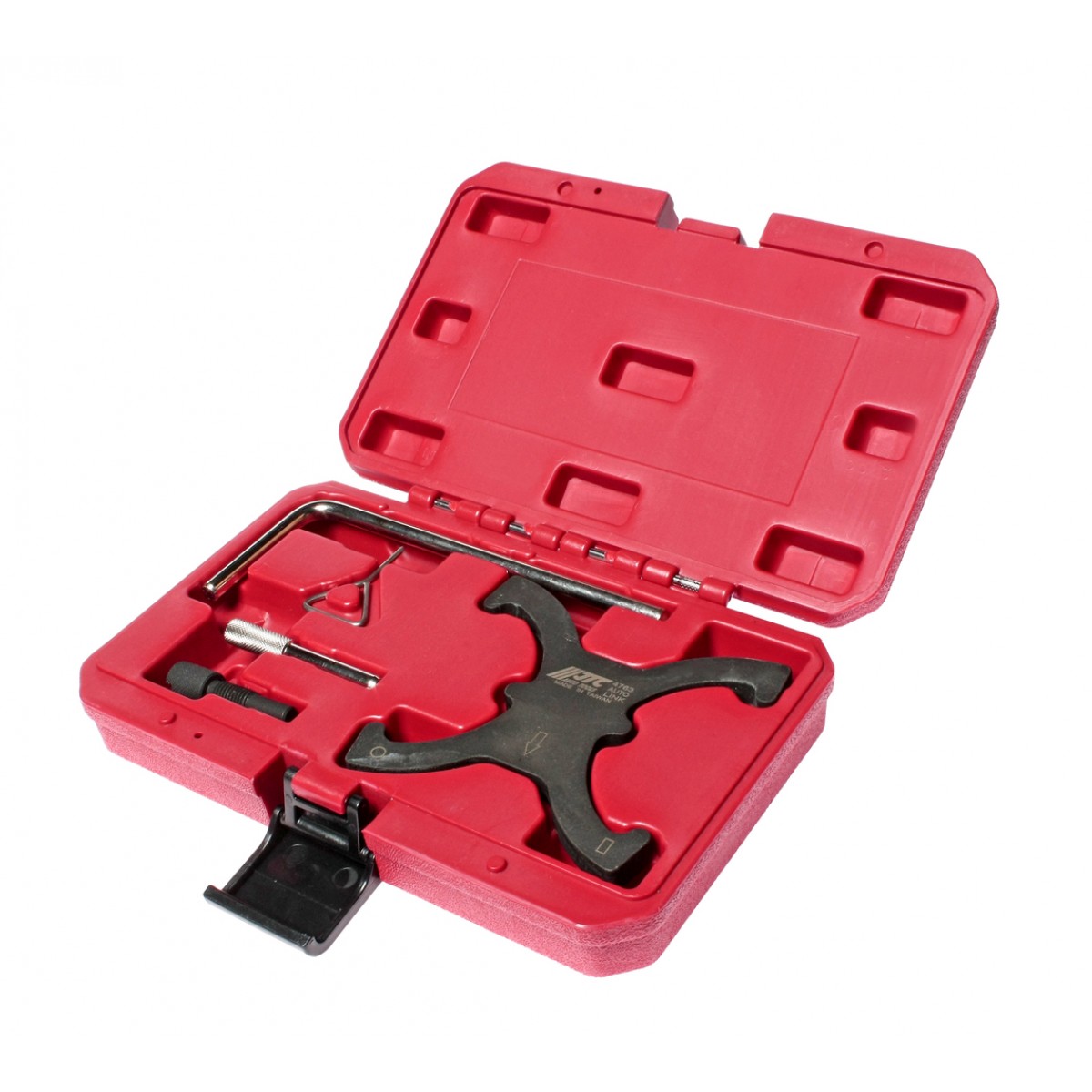

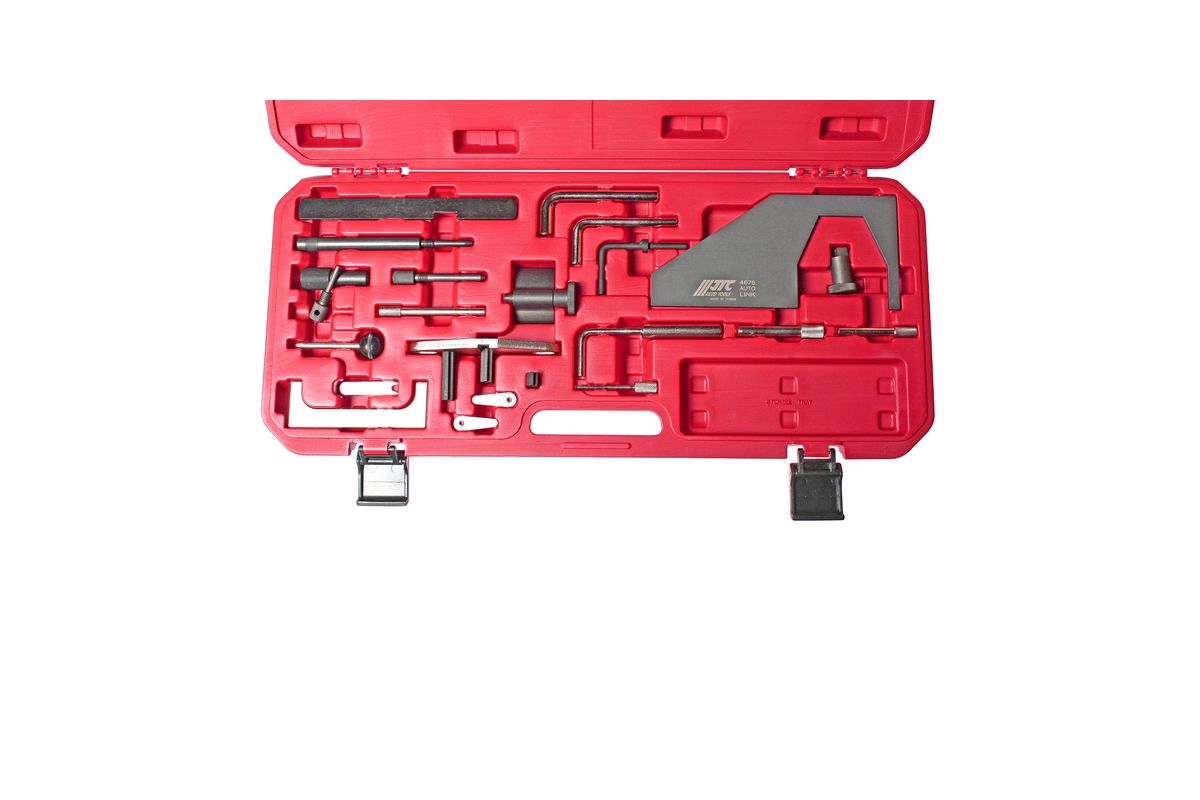

    Набор инструментов для регулировки газораспределительного механизма Mazda / Ford (2. 0 и 2.3 Twin Cam Turbo)

    № производителя: FRA4007

    $ 99,99

    Пневматическая прокачка тормозов

    № производителя: UNA2205

    $ 85,99

    Инструмент для снятия и установки сайлентблока заднего продольного рычага (Ford Focus и Mazda 3

    № производителя: FRA1510

    $ 229,99

    Ford Focus ST Ecoboost – Запчасти OEM и специальные инструменты – Страница 1

    закрывать

    Корзина:

    • Форд ОЕМ

      Передний подкрылок Ford OEM для ПРАВОЙ СТОРОНЫ – Ford Focus ST 2012+

      MSRP: $47,83

      45,44 доллара США

      Ford OEM Подкрылок передний ПРАВАЯ СТОРОНА Ford Focus (вкл. ST) 2012+ Это оригинальная запчасть Ford OEM. Передний подкрылок предназначен для правой или пассажирской стороны (в автомобилях с левосторонним управлением). Это заменяет весь оригинальный подкрылок на новый OEM…

    • Ford Focus Ecoboost 2.0L 5 Bar Map Sensor Plug-N-Play Kit

      $294,00

      Стандартный датчик карты ограничен 29 фунтов на квадратный дюйм, с этим датчиком карты с 5 барами вы можете подняться выше 29 фунтов на квадратный дюйм и получить максимальное значение 75 фунтов на квадратный дюйм. Вам потребуется использовать адаптер, такой как; https://dizzytuning…

    • Форд ОЕМ

      Болт шестерни распредвала Ford OEM Ford Focus ST 2013-2018

      Рекомендуемая производителем розничная цена: $4. 57

      Ford OEM болт шестерни распредвала Ford Focus ST 2013-2018 Это оригинальная запчасть Ford OEM. Ford рекомендует заменять этот болт после любого демонтажа, так как это болт с пределом текучести. Подходит как для впускного, так и для выпускного распределительного вала двигателя 2.0T EcoBoost…

    • Форд ОЕМ

      Фрикционная шайба распредвала Ford OEM Ford Focus ST 2013-2018

      Рекомендуемая производителем розничная цена: 9,75 $

      Шайба распределительного вала Ford OEM для Focus ST Это оригинальная деталь Ford OEM. Фрикционная шайба кулачка обеспечивает плотное прилегание приводов VVT впускного и выпускного клапанов к концу распределительного вала, поскольку цепь привода ГРМ тянет его при вращении…

    • Форд ОЕМ

      Комплект сцепления Ford OEM Ford Focus ST 2013-2018

      MSRP: 19 долларов2. 31

      $182,69

      Комплект сцепления Ford OEM Ford Focus ST 2013-2018 Эта деталь является оригинальной деталью Ford OEM! В этот комплект входят нажимной диск и диск сцепления для 6-ступенчатых механических коробок передач, используемых в модели Ford Focus ST 2013 года и новее.

    • Форд ОЕМ

      Рабочий цилиндр сцепления и выжимной подшипник Ford OEM в сборе

      $105,17

      Ford OEM Рабочий цилиндр сцепления и выжимной подшипник Это рабочий цилиндр и выжимной подшипник/выжимной подшипник в сборе для Ford Focus ST с турбодвигателем 2,0 л. Если вам нужно заменить рабочий цилиндр или выжимной подшипник, он должен быть…

    • Форд ОЕМ

      Полный Комплект Прокладок Ford OEM Ford Focus ST 2013-2018

      MSRP: $413,33

      $392,66

      Форд Фокус СТ 2013-2018 комплекта набивкой ОЭМ Форда полный Это оригинальная запчасть Ford OEM. При замене двигателя или его восстановлении необходимо заменить все старые и изношенные прокладки от предыдущего двигателя. Это полный комплект прокладок двигателя…

    • Форд ОЕМ

      Болт шкива коленчатого вала Ford OEM

      Рекомендуемая производителем розничная цена: $11,73

      $11,14

      болт шкива кривошипа ОЭМ Форда

      для Форд Экобуст Это оригинальная деталь Ford OEM. Болт шкива коленчатого вала прикрепляет шкив коленчатого вала и все важные компоненты синхронизации к коленчатому валу для одновременного вращения.

    • Форд ОЕМ

      Коленчатый вал Ford OEM для Ford Focus ST 2013-2018 и Fusion 2.0T 2013+

      Рекомендуемая производителем розничная цена: $350,00

      $332,50 коленчатый вал ОЭМ Форда

      для фокуса СТ 2013-2018 Форда & сплавливания 2. 0Т 2013+ Это оригинальная запчасть Ford OEM! Коленчатый вал идеально подходит для 2,0-литрового двигателя EcoBoost, используемого в моделях Focus ST, Fusion EcoBoost 2.0T и других моделях.

    • Форд ОЕМ

      Фрикционная шайба коленчатого вала Ford OEM

      (1)

      MSRP: 6,79 $

      Фрикционная шайба коленчатого вала Ford OEM для FOCUS ST Это оригинальная деталь Ford OEM. Фрикционные шайбы коленчатого вала необходимо заменять каждый раз, когда вам нужно снять болт шкива коленчатого вала с двигателя. *Требуются 2 фрикционные шайбы для…

    • Форд OEM

      Подшипник дифференциала Ford OEM Ford Focus ST 2013-2018

      MSRP: $18,83

      $17,89 Фокус СТ 2013-2018 Форда узла подшипника дифференциала ОЭМ Форда

      Подшипниковый узел для использования с корпусом дифференциала на Ford Focus ST 2013+. Используйте 2 при замене или переходе на дифференциал повышенного трения (LSD).

    • Форд ОЕМ

      Прокладка приемной трубы Ford OEM Ford Focus ST 2013-2018

      MSRP: $11,33

      $10,76

      Прокладка приемной трубы Ford OEM Ford Focus ST 2013-2018 Это оригинальная прокладка турбонагнетателя Ford OEM. Эта прокладка идет между головкой и корпусом турбины турбокомпрессора. Эта деталь подходит для всех двигателей 2.0T EcoBoost, включая Ford Focus ST 2013+…

    • Форд ОЕМ

      Двухмассовый маховик Ford OEM для Ford Focus ST 2017-2018

      MSRP: $775,00

      739,25 долларов США

      маховик массы ОЭМ Форда двойной для фокуса СТ 2017-2018 Форда Это оригинальная запчасть Ford OEM.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
