Форд фокус 2 рестайлинг бачок тормозной жидкости – 2. . Ford Focus II

Проверка уровня и доливка тормозной жидкости в бачок гидроприводов тормозной системы и выключения сцепления

  1. Руководства по ремонту
  2. Ford Focus 2 2005-2008
  3. Проверка уровня и доливка тормозной жидкости в бачок гидроприводов тормозной системы и выключения сцепления

Вам потребуются: тормозная жидкость, чистая тряпка.

Полезные советы

Тип тормозной жидкости — DOT-4.

Рекомендуем проверять уровень перед каждым выездом и при необходимости доливать жидкость в бачок. Если доливать тормозную жидкость в бачок приходится довольно часто, найдите (см. «Проверка герметичности гидропривода тормозов») и устраните неисправность (см. разд. 9 «Тормозная система»).

При замене тормозной жидкости в системе запомните или запишите марку жидкости, которая будет залита, чтобы при доливке использовать ту же марку.

Бачок установлен на главном цилиндре тормоза с левой стороны моторного отсека у щита передка (на фото бачок закрыт решеткой короба воздухопритока).

Предупреждение

Соблюдайте меры предосторожности при работе с тормозной жидкостью: она токсична.

Полезные советы

Для того чтобы в будущем не подвергнуть себя непредвиденным расходам по ремонту тормозной системы, а то и всего автомобиля в целом, своевременно заменяйте тормозную жидкость свежей. Она очень гигроскопична и поглощает влагу из воздуха, что, помимо появления коррозии деталей тормозной системы, понижает температуру кипения самой жидкости, а это может привести к отказу тормозов при частых интенсивных торможениях.

Не используйте слитую из системы жидкость повторно: она загрязнена, насыщена воздухом и влагой.

Попадание тормозной жидкости на провода, пластмассовые или окрашенные детали кузова может вызвать их повреждение, поэтому при заливке всегда подкладывайте чистые тряпки. При попадании жидкости на эти детали сразу же протрите их чистой тряпкой.

1. Проверьте уровень тормозной жидкости в бачке. Он должен находиться между метками «MIN» и «MAX», нанесенными на корпус бачка.

2. Если уровень жидкости ниже метки «MIN», отверните пробку бачка…

Предупреждение

Постепенное понижение уровня тормозной жидкости при отсутствии утечек указывает, скорее всего, на необходимость замены тормозных колодок. Проверьте состояние тормозных колодок (см. «Проверка степени износа тормозных колодок, дисков и барабанов»). Несвоевременная замена колодок приводит к дорогостоящему ремонту (замена тормозных дисков, барабанов, суппортов)!

3. …и долейте тормозную жидкость до метки «MAX».

4. Затем заверните пробку бачка, пролитую жидкость вытрите чистой тряпкой.

Скачать информацию со страницы
↓ Комментарии ↓





Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправности в пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л

Схемы электрооборудования
Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля

automend.ru

Ford Focus 2 Проверка уровня жидкости в бачке гидроприводов тормозной системы и сцепления снять замена ремонт Форд Фокус 2

Ford Focus 2 > Техническое обслуживание > Проверка уровня жидкости в бачке гидроприводов тормозной системы и сцепления

Бачок установлен на главном тормозном цилиндре под облицовкой ветрового окна.
Для контроля уровня рабочей жидкости в бачке установлен датчик. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнализатор включения стояночного тормоза и недостаточного уровня жидкости в бачке. Если утечек жидкости в гидроприводах тормозов и сцепления нет, то уровень жидкости в бачке понижается, в основном, в результате износа накладок колодок тормозных механизмов (особенно передних колес).

Несмотря на наличие датчика, рекомендуется периодически визуально проверять уровень жидкости в бачке, так как в процессе эксплуатации может возникнуть неисправность как самого датчика, так и сигнализатора в комбинации приборов или их электроцепей.

На бачке выполнены метки MIN и MAX, между которыми должен находиться уровень рабочей жидкости (для наглядности показано при снятых облицовках ветрового окна).

Не допускайте понижения уровня жидкости в бачке ниже метки MIN.

Проверяем уровень жидкости в бачке, если уровень ниже метки MIN…

…отворачиваем крышку бачка.

Доливаем жидкость типа DOT-4 в бачок до метки MAX. Так как бачок расположен в труднодоступном месте, для доливки можно воспользоваться воронкой со шлангом или…

…использовать пластиковую бутылку, вырезав в ней отверстие.

В пути, если необходимо долить жидкость, можно согнуть желобок из чистой плотной бумаги (лучше белой) т. к. тормозная жидкость может растворить типографскую краску.
Заворачиваем крышку бачка.

Тормозная жидкость, попавшая на лакокрасочное покрытие, пластмассовые детали и провода автомобиля, может вызвать их повреждение. Немедленно удалите ее чистой ветошью.

Если уровень рабочей жидкости в бачке постоянно снижается, то в системах, скорее всего, имеется течь. В этом случае необходимо проверить герметичность гидроприводов тормозной системы и сцепления и устранить неисправность.

Проверка уровня жидкости в бачке гидроприводов тормозной системы и сцепления Ford Focus 2

Первоисточник контента - WiKi сайта журнала "За Рулём"

ford-focus-2.dv13.ru

Где находиться бачок с тормозной жидкостью Форд Фокус 2

Как долить тормозную жидкость. Фокус 2

Focus 2 замена тормозной жидкости

Замена тормозной жидкости своими силами

форд фокус2 замена масла в ГУРе ничего не разбирая

Замена тормозной жидкости Ford 1776311 та 1776310 на Ford Focus

Замена тормозной жидкости

Жидкость ГУР Форд Фокус, какую лить? Азбука Форд.

Проверка датчика уровня тормозной жидкости

Главный цилиндр сцепления Форд Фокус 2

Как прокачать тормоза и заменить тормозную жидкость

Также смотрите:

  • Как отключить abs на Форд куга
  • Ford Mondeo отзыва 1992
  • Кожух вентилятора охлаждения Форд Фокус 2
  • Корпуса печки Форд эскорт
  • Часто включается вентилятор охлаждения на Форд Фокус 1
  • Форд Транзит 2005 не горит лампа заднего хода
  • Течет масло гур на Форд фьюжен
  • Форд Фокус 1 6 TDCI 2005
  • Радиоуправляемая машина Ford Focus
  • Тюнинг Ford spectron
  • Шторки для Форд скорпио
  • Форд explorer 2008 года
  • Дефлектор заднего стекла Ford Fusion
  • Ford Focus зависают обороты
  • Ford sierra ресурс двигателя
Главная » Хиты » Где находиться бачок с тормозной жидкостью Форд Фокус 2

fordport.ru

Ford Focus II Проверка уровня и доливка тормозной жидкости в бачок гидроприводов тормозной системы и выключения сцепления



Пожалуйста включите / Please enable JavaScript!

4.2.4. Проверка уровня и доливка тормозной жидкости в бачок гидроприводов тормозной системы и выключения сцепления

Вам потребуются: тормозная жидкость, чистая тряпка.


Полезные советы

Тип тормозной жидкости — DOT-4.

При замене тормозной жидкости в системе запомните или запишите марку жидкости, которая будет залита, чтобы при доливке использовать ту же марку.

Бачок установлен на главном цилиндре тормоза с левой стороны моторного отсека у щита передка (на фото бачок закрыт решеткой короба воздухопритока).


Предупреждение

Соблюдайте меры предосторожности при работе с тормозной жидкостью: она токсична.


Полезные советы

Для того чтобы в будущем не подвергнуть себя непредвиденным расходам по ремонту тормозной системы, а то и всего автомобиля в целом, своевременно заменяйте тормозную жидкость свежей. Она очень гигроскопична и поглощает влагу из воздуха, что, помимо появления коррозии деталей тормозной системы, понижает температуру кипения самой жидкости, а это может привести к отказу тормозов при частых интенсивных торможениях.

Не используйте слитую из системы жидкость повторно: она загрязнена, насыщена воздухом и влагой.

Попадание тормозной жидкости на провода, пластмассовые или окрашенные детали кузова может вызвать их повреждение, поэтому при заливке всегда подкладывайте чистые тряпки. При попадании жидкости на эти детали сразу же протрите их чистой тряпкой.


1. Проверьте уровень тормозной жидкости в бачке. Он должен находиться между метками «MIN» и «MAX», нанесенными на корпус бачка.

2. Если уровень жидкости ниже метки «MIN», отверните пробку бачка…


Предупреждение

Постепенное понижение уровня тормозной жидкости при отсутствии утечек указывает, скорее всего, на необходимость замены тормозных колодок. Проверьте состояние тормозных колодок (см. «Проверка степени износа тормозных колодок, дисков и барабанов»). Несвоевременная замена колодок приводит к дорогостоящему ремонту (замена тормозных дисков, барабанов, суппортов)!

3. …и долейте тормозную жидкость до метки «MAX».



4. Затем заверните пробку бачка, пролитую жидкость вытрите чистой тряпкой.

vnx.su

Замена бачка главного тормозного цилиндра

  1. Руководства по ремонту
  2. Ford Focus 2 2005-2008
  3. Замена бачка главного тормозного цилиндра

Вам потребуется ключ TORX T25.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите пробку бачка…

3. …и откачайте тормозную жидкость из бачка, например, большим медицинским шприцем.

4. Снимите полку крепления аккумуляторной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи»).

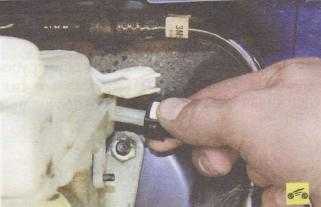

5. Нажмите на фиксатор колодки жгута проводов датчика уровня тормозной жидкости…

6. …и отсоедините колодку от датчика.

7. Сожмите фиксаторы наконечника шланга к главному цилиндру привода выключения сцепления…

8. …и отсоедините шланг от бачка главного тормозного цилиндра.

Полезные советы

Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество рабочей жидкости, после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.

Установите на бачок пробку, чтобы исключить попадание в него грязи.

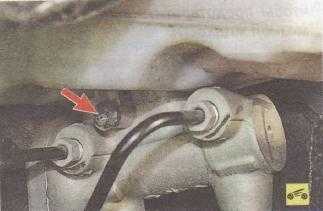

9. Выверните винт крепления бачка к главному тормозному цилиндру.

10. Снимите бачок, извлекая его патрубки из соединительных втулок.

11. Если в процессе эксплуатации наблюдалась течь тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра.

Примечание

Для наглядности показано на снятом главном тормозном цилиндре.

Предупреждение

Повторное использование соединительных втулок не допускается, замените их новыми.

12. Перед установкой бачка вставьте в отверстия главного тормозного цилиндра соединительные втулки. Затем установите бачок, вставив его патрубки в соединительные втулки усилием руки до упора, и закрепите винтом (см. п. 9).

Полезный совет

Для облегчения установки соединительных втулок в цилиндр и патрубков бачка во втулки смочите их свежей тормозной жидкостью.

13. Залейте тормозную жидкость и удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы»).

Скачать информацию со страницы
↓ Комментарии ↓





Раздел 1. Устройство автомобиля
Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Отопление (кондиционирование) и вентиляция салона Двери Ремни безопасности Сиденья Регулировка положения рулевого колеса Зеркала заднего вида Освещение салона Противосолнечные козырьки Вещевые ящики салона Капот Управление коробкой передач Багажник крыши

Раздел 2. Рекомендации по эксплуатации
Правила техники безопасности и рекомендации Что нужно иметь в автомобиле Обкатка автомобиля Эксплуатация автомобиля в гарантийный период Подготовка автомобиля к выезду Заправка автомобиля бензином Использование домкрата Буксировка автомобиля

Раздел 3. Неисправности в пути
Двигатель не заводится Неисправности системы впрыска топлива Пропал холостой ход Перебои в работе двигателя Диагностика состояния двигателя по внешнему виду свечей зажигания Автомобиль движется рывками Автомобиль плохо разгоняется Двигатель заглох во время движения Упало давление масла Перегрев двигателя Аккумуляторная батарея не подзаряжается Пуск двигателя от внешних источников тока Неисправности электрооборудования Появились посторонние стуки Проблемы с тормозами Прокол колеса

Раздел 4. Техническое обслуживание
Общие положения Ежедневное обслуживание (ЕО) Первое техническое обслуживание (ТО-1) Второе техническое обслуживание (ТО-2)

Раздел 5. Двигатель
Особенности конструкции Возможные неисправности двигателя, их причины и способы устранения Полезные советы Проверка компрессии в цилиндрах Снятие и установка брызговика двигателя Замена опор подвески силового агрегата Установка поршня первого цилиндра в положение ВМТ такта сжатия Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Регулировка зазоров в приводе клапанов Головка блока цилиндров Снятие и установка двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания двигателя Система улавливания паров топлива

Раздел 6. Трансмиссия
Сцепление Коробка передач Приводы передних колес

Раздел 7. Ходовая часть
Передняя подвеска Задняя подвеска

Раздел 8. Рулевое управление
Особенности конструкции Возможные неисправности рулевого управления с гидроусилителем, их причины и способы устранения Рулевая колонка Рулевые тяги Рулевой механизм

Раздел 9. Тормозная система
Особенности устройства Возможные неисправности тормозной системы, их причины и способы устранения Прокачка гидропривода тормозной системы Проверка положения педали тормоза Главный тормозной цилиндр Вакуумный усилитель тормозов Замена шлангов и трубок гидропривода тормозов Снятие и установка педали тормоза Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз Антиблокировочная система тормозов

Раздел 10. Электрооборудование
Особенности конструкции Диагностика неисправностей бортового электрооборудования Монтажные блоки Аккумуляторная батарея Генератор Стартер Выключатель (замок) зажигания Система управления двигателем Освещение, световая и звуковая сигнализация Замена моторедуктора стеклоочистителя ветрового окна Замена моторедуктора стеклоочистителя окна двери задка Снятие и установка омывателя стекла ветрового окна Замена моторедуктора стеклоподъемника передней двери Снятие и установка электродвигателя вентилятора радиатора системы охлаждения двигателя Замена дополнительного сопротивления вентилятора радиатора системы охлаждения двигателя Снятие и установка электродвигателя отопителя Замена дополнительного сопротивления электровентилятора отопителя Электрообогрев стекла окна задка (двери задка) Комбинация приборов Выключатели панели приборов Замена блока управления электростеклоподъемниками и электроприводом зеркал Автомобильная аудиосистема Замена датчиков и выключателей

Раздел 11. Кузов
Особенности конструкции Возможные неисправности кузова, их причины и способы устранения Снятие и установка облицовки радиатора Снятие и установка брызговиков колес и подкрылков Снятие и установка бамперов Снятие и установка переднего крыла Снятие и установка каркаса моторного отсека и бруса переднего бампера Снятие и установка решетки короба воздухопритока и водоотводящего щитка Капот Боковые двери Дверь задка автомобилей с кузовом хэтчбек Крышка люка наливной трубы топливного бака Сиденья Снятие и установка облицовки тоннеля пола Система пассивной безопасности (SRS) Зеркала заднего вида Панель приборов Отопитель и кондиционер Арматура салона Снятие и установка облицовок салона Снятие и установка облицовок багажника Стеклоочиститель ветрового окна Стеклоочиститель окна двери задка Замена неподвижного остекления кузова Снятие и установка полки крепления аккумуляторной батареи Уход за кузовом

Раздел 12. Колеса и шины
Технические характеристики Маркировка колесных дисков Маркировка шин Замена колес Колесные гайки Обкатка шин Хранение шин Балансировка колес Цепи противоскольжения Запасное колесо Проверка давления в шинах Проверка протектора шин Проверка вентиля Проверка радиального и бокового биения дисков

Раздел 13. Покупка запасных частей
Моторное масло Пластичные смазки Охлаждающие жидкости Тормозная жидкость Топливный фильтр тонкой очистки Воздушный фильтр Масляный фильтр системы смазки двигателя Свечи зажигания

Раздел 14. Поездка на СТО

Раздел 15. Зимняя эксплуатация автомобиля
Как подготовить автомобиль к зиме Рекомендации по пуску двигателя в сильный мороз Что полезно купить к зиме Полезные зимние советы

Раздел 16. Подготовка к техосмотру
Рекомендации Перечень неисправностей и условий, при которых запрещается эксплуатация транспортных средств Изменения к государственным стандартам, регламентирующим предельно допустимое содержание вредных веществ в отработавших газах автотранспортных средств

Раздел 17. Советы начинающему автомеханику
Техника безопасности при проведении ремонтных работ Инструменты Перед началом работы Восстановление резьбовых соединений Советы по кузовному ремонту

Приложения
Приложение 1. Моменты затяжки резьбовых соединений, Н·м Приложение 2. Габаритные размеры (мм) автомобилей Ford Focus II с кузовами седан и универсал Приложение 3. Технические характеристики двигателей и эксплуатационные показатели автомобилей в зависимости от типа применяемого двигателя Приложение 4. Давление воздуха в холодных шинах Приложение 5. Заправочные объемы, л

Схемы электрооборудования
Схема 1. Соединения стеклоочистителя и стеклоомывателя ветрового стекла Схема 2.Соединения системы заряда аккумуляторной батареи Схема 3. Соединения системы гидропривода тормозной системы Схема 4. Соединения системы вентиляции, отопления и кондиционирования воздуха Схема 5. Соединения системы пуска двигателя Схема 6а. Соединения системы контроля скорости Схема 6б. Соединения системы контроля скорости Схема 7а. Соединения системы управления двигателем Схема 7б. Соединения системы управления двигателем Схема 7в. Соединения системы управления двигателем Схема 7г. Соединения системы управления двигателем Схема 7д. Соединения системы управления двигателем Схема 7е. Соединения системы управления двигателем Схема 7ж. Соединения системы управления двигателем Схема 8а. Соединения системы кондиционирования воздуха Схема 8б. Соединения системы кондиционирования воздуха Схема 9. Соединения системы усилителя рулевого управления Схема 10а. Соединения антиблокировочной системы тормозов (АБС) Схема 10б. Соединения антиблокировочной системы тормозов (АБС) Схема 11. Соединения системы динамической стабилизации автомобиля

automend.ru

Замена бачка главного тормозного цилиндра Ford focus 2 и 2 рестайлинг

Вам потребуется ключ TORX T25.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите пробку бачка…

3. …и откачайте тормозную жидкость из бачка, например, большим медицинским шприцем.

4. Снимите полку крепления аккумуляторной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи»).



5. Нажмите на фиксатор колодки жгута проводов датчика уровня тормозной жидкости…

6. …и отсоедините колодку от датчика.

7. Сожмите фиксаторы наконечника шланга к главному цилиндру привода выключения сцепления…

8. …и отсоедините шланг от бачка главного тормозного цилиндра.

Полезные советы
Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество рабочей жидкости, после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.
Установите на бачок пробку, чтобы исключить попадание в него грязи.

9. Выверните винт крепления бачка к главному тормозному цилиндру.

10. Снимите бачок, извлекая его патрубки из соединительных втулок.11. Если в процессе эксплуатации наблюдалась течь тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра.

Примечание
Для наглядности показано на снятом главном тормозном цилиндре.

Предупреждение
Повторное использование соединительных втулок не допускается, замените их новыми.

12. Перед установкой бачка вставьте в отверстия главного тормозного цилиндра соединительные втулки. Затем установите бачок, вставив его патрубки в соединительные втулки усилием руки до упора, и закрепите винтом (см. п. 9).

Полезный совет
Для облегчения установки соединительных втулок в цилиндр и патрубков бачка во втулки смочите их свежей тормозной жидкостью.

13. Залейте тормозную жидкость и удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы»).

autosecret.net

Замена тормозной жидкости, выбор (с. 15)

Наиболее важные характеристики тормозной жидкости

1. Температура кипения - в связи с тем, что при торможении происходит нагрев тормозов и самой тормозной жидкости, закипание ТЖ может привести к образованию паровых пробок, и, как следствие, – возможному отказу тормозной системы. Различают две температуры кипения тормозной жидкости: температуру кипения «сухой», ненасыщенной влагой жидкости, и «увлажненной», содержащей до 3,5 % влаги (температура кипения "увлажненной" косвенно характеризует температуру, при которой жидкость будет "закипать" через 1,5-2 года ее работы в гидроприводе тормозов автомобиля).

2. Вязкость характеризует способность жидкости прокачиваться по системе. Замерзшая (вся или местами) ТЖ может блокировать работу системы, густая — будет с трудом прокачиваться по ней, увеличивая время срабатывания тормозов. А слишком жидкая — повышает вероятность течей. Поэтому вязкость должна находиться в определенных стандартами пределах.

3. Воздействие на резиновые детали. Уплотнения не должны сильно разбухать в ТЖ, уменьшать свои размеры (давать усадку), терять эластичность и прочность больше, чем это допустимо.

4. Воздействие на металлы. Детали из стали, чугуна и алюминия не должны корродировать в ТЖ. Иначе поршни “закиснут” или манжеты, работающие по поврежденной поверхности, быстро износятся, а жидкость вытечет из цилиндров либо будет перекачиваться внутри них.

5. Смазывающие свойства. Чтобы цилиндры, поршни и манжеты системы меньше изнашивались, тормозная жидкость должна смазывать их рабочие поверхности.

6. Термостабильность — устойчивость к воздействию высоких температур и окислению кислородом воздуха, которое в нагретой жидкости происходит быстрее. Продукты окисления ТЖ вызывают коррозию металлов и снижение температуры кипения.

7. Гигроскопичность — склонность тормозных жидкостей на полигликолевой основе поглощать воду из окружающей среды. Чем больше воды растворено в ТЖ, тем ниже ее температура кипения, ТЖ раньше закипает, сильнее густеет при низких температурах, хуже смазывает детали, а металлы в ней корродируют быстрее.

8. Совместимость - способность смешиваться с аналогичными тормозными жидкостями без вступления их компонентов в химическую реакцию между собой.

!!! автопроизводители предъявляют более жесткие требования.

Типы тормозных жидкостей

1. Минеральные

Представляющие собой различные смеси в пропорции 1:1 касторового масла и спирта, например бутилового (красно-оранжевая жидкость «БСК»). Такие жидкости обладают хорошими смазывающими и защитными свойствами, негигроскопичны, не агрессивны к лакокрасочным покрытиям. Но они не соответствуют международным стандартам по основным показателям:
имеют низкую температуру кипения (их нельзя применять на машинах с дисковыми тормозами)
становятся слишком вязкими уже при минус 20°С.

Минеральные жидкости нельзя смешивать с гликолевыми, иначе возможно набухание резиновых манжет узлов гидропривода и образование сгустков касторового масла.

2. Силиконовые

Изготавливаются на основе кремний-органических полимерных продуктов. Их вязкость мало зависит от температуры, они инертны к различным материалам, работоспособны в диапазоне температур от –100 до +350°С и не адсорбируют влагу. Их применение в частности ограничивают недостаточные смазывающие свойства. Основанные на силиконе жидкости несовместимы с другими.

Силиконовые жидкости класса DOT 5 следует отличать от гликолевых DOT 5.1, так как сходство наименований может привести к путанице. Для этого на упаковке дополнительно обозначают:
DOT 5 – SBBF («silicon based brake fluids» - тормозная жидкость, основанная на силиконе)
DOT 5.1 – NSBBF («non silicon based brake fluids» - тормозная жидкость, не основанная на силиконе).

3. Гликолевые (DOT 3, DOT 4, DOT 5.1)

Тормозные жидкости имеющие в качестве основы полигликоли и их эфиры – группы химических соединений на основе многоатомных спиртов. У них высокая температура кипения, хорошие вязкостные и удовлетворительные смазывающие свойства. Основным недостатком гликолевых жидкостей является гигроскопичность – склонность поглощать воду из атмосферы.

В эксплуатации это в основном происходит через компенсационное отверстие в крышке бачка главного тормозного цилиндра. Чем больше воды растворено в тормозной жидкости, тем ниже ее температура кипения, больше вязкость при низких температурах, хуже смазываемость деталей и сильнее коррозия металлов.

x

ffclub.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
