Форд фокус 2 прикуриватель предохранитель: Предохранитель прикуривателя форд фокус 2

Предохранитель от прикуривателя форд фокус 2. Меняем предохранитель прикуривателя своими руками. Где искать предохранитель прикуривателя

Каждый автовладелец сталкивался с ситуацией, когда то или иное электрооборудование вдруг перестаёт работать. Первое, что нужно сделать в этом случае – проверить предохранители, отвечающие за работу устройства, вышедшего из строя. Если плавкая вставка на предохранителе перегорела, значит, пора произвести замену. Особенно часто это случается с предохранителями автомобильных прикуривателей. О том, как заменить такой предохранитель, мы и поговорим в этой статье.

Назначение и расположение устройства

В любом предохранителе есть вставка, которая легко перегорает при скачке напряжения. Этот скачок может возникнуть, к примеру, из-за короткого замыкания в электросети автомобиля. Из-за быстрого разрушения плавкой вставки потребители электроэнергии (в нашем случае – прикуриватели) остаются целы. Как правило, предохранители в современных легковых автомобилях объединяются в большие массивы, или блоки. Доступ к этим блокам водитель может получить из салона. Однако расположение предохранительных блоков зависит от модели автомобиля. Например, в современных автомобилях ВАЗ предохранительный блок располагается слева, под рулевой колонкой. Производители автомобилей БМВ (в частности, например, БМВ Е39) размещают блок предохранителей в потолке бардачка, и чтобы добраться до него, водителю придётся открутить пару болтов. В автомобиле Форд Фокус предохранители находятся под бардачком, за пластиковой крышкой. Об их замене и пойдёт речь.

Где находится предохранитель прикуривателя в автомобиле Форд Фокус

Узнать расположение этого предохранителя можно из инструкции по эксплуатации автомобиля. Там сказано, что это предохранитель жёлто-зелёного цвета под номером 109.

Фото из инструкции по эксплуатации машины

Стоит он в крайнем левом гнезде второго ряда предохранительного блока (если ряды считать снизу), а его номинал составляет 20 ампер.

Левый желтый предохранитель отвечает за прикуриватель

Понять, что предохранитель неисправен, очень просто: тонкая нить внутри него будет разорвана (а иногда и сам корпус предохранителя немного чернеет).

Вставка перебита

Как производится замена

Как видим, для замены предохранителя прикуривателя не требуется особых навыков. Всё, что нужно – это инструкция по эксплуатации автомобиля и плоскогубцы. Здесь же следует отметить, что приведённая выше инструкция пригодна только для новых автомобилей Форд Фокус, выпущенных после 2007 года. На старых машинах схема блока немного другая, и там предохранитель прикуривателя стоит в гнезде под номером 39, а не 109. Цвет у него такой же, номинал – те же 20 ампер. Аналогичным способом следует производить замену на любом другом автомобиле.

Прикуриватель как таковой долгое время служил в автомобилях исключительно своей прямой задаче – облегчал жизнь курящим автолюбителям: за рулём пользоваться, например, спичками, мягко говоря, неудобно. С недавних пор этого помощника используют, чтобы питать и подзаряжать море нештатной автомобильной электроники – видеорегистраторы, навигаторы, смартфоны, планшеты, насосы для подкачки колёс, даже портативные холодильники, всё и не перечислишь.

Почему «горит» прикуриватель Форд Фокус

И, естественно, если питающее всё это добро устройство сломается, это доставит определённые неприятности – например, севший смартфон может здорово осложнить жизнь автомобилиста. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому каждому автовладельцу пригодится информация о его замене.

Где находится предохранитель прикуривателя

Предохранители защищают электрику автомобиля от коротких замыканий путём размыкания цепи, в которую они включены, при превышении нагрузки. В подавляющем большинстве автомобилей расположены в двух или более блоках – один под капотом, второй в салоне авто (в районе передней панели, очень часто под бардачком). Предохранитель прикуривателя как правило, находится в салонном блоке. Найти нужный из множества обычно не составляет труда – на крышке блока есть маркировка, какой номер за что отвечает.

также можно обратиться к инструкции.

Рассмотрим два нетипичных примера расположения:

• БМВ 5-й серии в кузове E39 – предохранитель прикуривателя находится в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
• ВАЗ-2108, -09 и -99 – предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 Ампер.

Из личного опыта: как-то, пытаясь подкачать колесо, обнаружил, что недавно купленный супердешёвый электрический насос от прикуривателя не работает. Подумал про ненадёжную китайскую технику, накачал привычным ножным, а потом, пытаясь зарядить телефон, обнаружил, что не работает прикуриватель, видимо, от китайской техники сразу же перегорел предохранитель. Поменял его, на Форд Фокус-2 он находится в салонном блоке под бардачком, а насос потом купил другой, нормальный.

Какого цвета и на сколько Ампер должен быть, чтобы заменить

Для прикуривателей обычно используются предохранители достаточно большого номинала – на 20 Ампер (жёлтого цвета) и 30 Ампер (зелёного цвета). Как выглядит неисправный предохранитель.

Как поменять на Форд Фокус

Процесс замены неисправного предохранителя совсем несложен – берете его специальными щипцами (есть в блоке предохранителей, обычно закреплены на его крышке), вынимаете старый, вставляете на его место исправный. Ход работ на примере очень распространённого автомобиля Форд Фокус показан на видео ниже.

Замена предохранителя – одна из самых простых операций, которую должен без труда уметь выполнить каждый водитель, это умение обязательно пригодится на практике.

Посмотрите интересное видео по этой теме

В этой заметке написано, где находятся предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие используются предохранители.

В автомобиле Форд Фокус 2 (дорестайл) устанавливаются плоские штекерные предохранители среднего размера, также такие предохранители называют ножевые. Рис.1 Автомобильные предохранители среднего размера

На торце предохранителя можно видеть число, соответствующее максимальному току, который может течь через предохранитель (номинал предохранителя).

Также, номинал предохранителя можно определить по цвету изолятора:

1A – чёрный
2A – серый
3A – фиолетовый
4A – розовый
5A – оранжевый-жёлтый
7,5A – коричневый

10A – красный
15A – голубой

20A – жёлтый
25A – белый
30A – зелёный
35A – светло-фиолетовый

40A – оранжевый
60A – голубой
70A – коричневый
80A – светло-жёлтый
100A – сиреневый

Превышение током номинала предохранителя вызывает сгорание (расплавления) металлической пластины расположенной внутри предохранителя. Сгоревший предохранитель размыкает электрическую цепь, в которой он установлен. Это предохраняет электрические приборы от выхода из строя, а машину от возгорания. Рис.2 Рабочий предохранитель и сгоревший

В автомобиле Форд Фокус 2 (дорестайл) предохранители находятся в двух колодках, одна из которых располагается под капотом автомобиля, а другая под приборной панелью со стороны пассажирского места (под отсеком для перчаток, именуемым в народе “бардачком”).

Блок предохранителей, расположенный в подкапотном пространстве находится с левой стороны, недалеко от аккумуляторной батареи.

Открывать крышку блока предохранителей удобно с помощью небольшой плоской отвертки, которую нужно вставить в замок крышки и слегка наклонить в сторону радиатора автомобиля. После чего снимать крышку. Рис.3 Отвертка вставлена в замок крышки

На крышке с внутренней стороны хранится пинцет, который применятся для извлечения и замены предохранителей. В блоке предохранителей под “бардачком” такого пинцета нет! Рис.4 Приспособа для извлечения предохранителей

Схема предохранителей в блоке, который установлен в подкапотном пространстве показана на фотографии. Эта схема соответствует машинам Форд Фокус 2 выпуска до конца 2007 года, то есть Форд Фокус 2 дорестайл. Рис.5 Схема предохранителей в подкапотном пространстве Форд Фокус 2 Рис.6 Номера предохранителей в подкапотном пространстве Форд Фокус 2

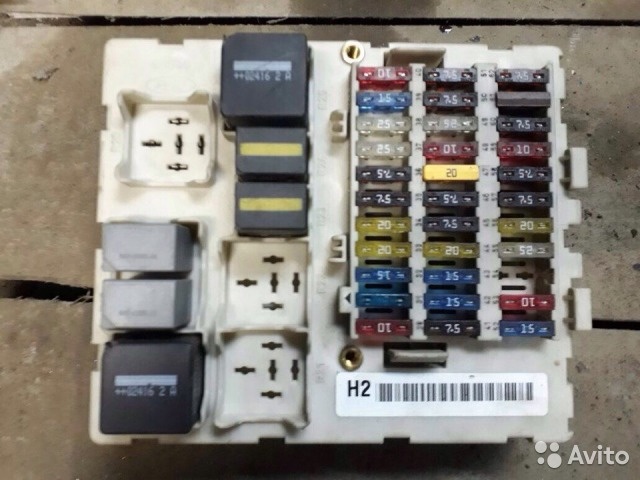

В салоне автомобиля блок предохранителей подвешен под перчаточным отсеком и крепится двумя замками похожими на саморезы.

Замки нужно повернуть против часовой стрелки, после чего передняя часть блока откидывается вниз. Блок можно чуть приподнять и выдвинуть назад, тогда он откинется шире и доступ к предохранителям будет удобнее.
Рис.7 Расположение предохранителей в салоне Форд Фокус 2

Номера предохранителей нанесены на колодку. На фотографии их плохо видно. На схеме они расположены так:
Рис.8 Схема блока предохранителей расположенного в салоне Форд Фокус 2

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрическим цепям, в которых они установлены.

Таблица 1. Номера предохранителей Форд Фокус 2 2004-2007 (дорестайл)

№	A	Цепь	№	A	Цепь
37	10	Дальний свет фар, левая сторона	62	20	Электропривод регулировки сиденья водителя
38	10	Дальний свет фар, правая сторона	63	25	Электропривод стеклоподъемников
39	20	Прикуриватель, задняя электрическая розетка	64	–	Не используется
40	20	Электропривод вентиляционного люка	65	10	Модуль подушек безопасности
41	20	Модуль электрооборудования двери переднего пассажира	66	7,5	Выключатель освещения (питание от замка зажигания)
42	7,5	Электрообогреватель зеркал	67	10	Панель приборов (питание от замка зажигания), иммобилайзер двигателя
43	10	Электронные модули (питание от аккумуляторной батареи)	68	7,5	Дополнительные элементы на панели приборов
44	10	Колодка канала информационной связи	69	20	Противотуманные фары/фонари
45	10	Наружное освещение для движения в дневное время (стояночные фонари)	70	10	Электронные модули (питание от замка зажигания)
46	10	Панель приборов (питание от аккумулятора), центральный блок плавк. предохранителей	71	10	Наружное освещение для движения в дневное время
47	15	Насос стеклоомывателя, подогреваемые жиклеры стеклоомывателя	72	–	Не используется
48	20	Фары ближнего света, наружное освещение для движения в дневное время	73	7,5	Фонарь освещения гос. регистрационного знака
49	15	Выключатель освещения (питание от аккумуляторной батареи)	74	15	Фонари стоп-сигналов
50	20	Очиститель ветрового стекла	75	10	Блок управления силовым агрегатом
51	15	Топливный насос	76	–	Не используется
52	25	Электрообогреватель заднего стекла	77	25	Реле системы централизованной блокировки замков
53	7,5	Стояночные/габаритные фонари, левая сторона кузова	78	15	Очиститель заднего стекла
54	7,5	Стояночные/габаритные фонари, правая сторона кузова	79	15	Электрическая розетка в багажном отделении
55	20	Система централизованной блокировки замков, модуль электрооборудования двери водителя	80	10	Таймер отключения освещения салона с целью экономии аккумулятора
56	20	Система Кеу Егее	81	20	Модуль электрооборудования двери (правой задней)
57	10	Электропривод складывания наружных зеркал или датчик определения степени заряда аккумуляторной батареи	82	20	Модуль электрооборудования двери (левой задней)
58	15	Модули аудиосистемы (питание от аккумуляторной батареи)	83	10	Модули аудиосистемы (“Высокого класса”)
59	20	Модуль управления электрооборудованием буксируемого прицепа	84	10	Фонари задн. хода, питание эл/оборудования прицепа от замка зажигания
60	15	Ближний свет фар (правая сторона)	85	10	Блок электрооборудования системы охлаждения
61	15	Ближний свет фар (левая сторона)	86	20	Электрообогрев передних сидений

В автомобиле многие цепи электропитания оборудования защищены плавкими предохранителями (ПП). Мощные потребители подключены к бортовой сети через реле. Если возникают проблемы с электрооборудованием, сначала проверяются ПП и реле. В статье рассматриваются предохранители Форд Фокус 2: назначение, расположение, дается инструкция по замене монтажного блока и каждого элемента.

[ Скрыть ]

Место расположения, назначение и электросхема

ПП и реле находятся в специальных блоках, называемых монтажными. На Форд Фокус их два. Один расположен в кабине автомобиля. Для удобства его расположили под ящиком для перчаток, а второй — в подкапотном пространстве недалеко от АКБ (автор видео — Eduard Kantsurov).

Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому разбирать их назначение нужно отдельно. В Форде Фокус 2 дорестайл используются плоские предохранители среднего размера штекерного типа, их еще называют ножевыми. На торце указывается номинал предохранителя – возможный максимальный ток.

Если ток превышает допустимый, внутри расплавляется металлическая пластина. Таким образом, предохранитель размыкает цепь, в которой он используется.

Цвет ПП определяет номинал.

Расшифровка ПП от F1 до F36:

Номер	Номинал, А	Назначение
1	40	Вентилятор, охлаждающий силовой агрегат
2	80	ГУР
3	60	Салонный блок ПП и реле
4	60	Салонный блок ПП и реле
5	80	Кондиционер, вспомогательный обогреватель
6	60	Свечи для дизелей
7	30	Насос АБС в гидравлическом блоке
8	20	Клапаны АБС в гидравлическом блоке
9	20	Узел для управления силовым агрегатом
10	30	Электромотор вентилятора печки
11	20	Стартерный выключатель
12	40	Электрическое реле системы зажигания
13	20	Обмотка на пусковом механизме
14	40	Правый обогрев лобового стекла
15	30	Реле электровентилятора охлаждающей системы
16	40	Левый обогрев лобового стекла
17	30	Управление складывающейся крышей
18	30	Устройство для усиления мощности
19	10	Управление системой АБС
20	15	Звуковой сигнал
21	20	Резервный обогреватель
22	10	Управление ГУРом
23	30	Электронасос омывателя фар
24	15	Дополнительный отопитель для авто с дизелем
25	10	Реле зажигания
26	10	АКПП
27	10	Муфта компрессора кондика
28	10	Свеча для дизеля
29	10	Управление климат-контролем
30	30	АКПП
31	10	Зарядка АКБ
32	10	АКПП
33	10	Датчики кислорода для моторов на бензине
34	10	Модуль зажигания, форсунки
35	10	РСМ, клапаны
36	10	РМС

Описание назначения реле Форд Фокус 2:

Обозначение	Назначение
R1	Включение запрета запуска (для некоторых моделей)
R2	Звуковой сигнал
R3	Фонари заднего хода (для некоторых моделей)
R5	Система рециркуляции ОГ (для двигателей на бензине), нагреватель топлива (для дизелей)
R6	Основное
R7	Обогреватель лобового стекла
R8	Зажигание
R9	Омыватели фар
R10	Вентилятор обогревателя
R11	Компрессор кондиционера
R12	Свечи накаливания (дизель), электродвигатель вентилятора охлаждающей системы
R13	Стартер
R14	Вентилятора и электродвигатель вентилятора

Расшифровка БП в салоне для Форд Фокус 2 дорестайлинг:

Номер	Номинал, А	Назначение
37	10	Левая лампа дальнего света
38	10	Правая лампа дальнего света
39	20	Предохранитель прикуривателя
40	20	Электродвигатель люка
41	20	Управление электрооборудованием пассажирской передней двери
42	7,5	Электрообогрев зеркал заднего обзора
43	10	Электромодули
44	10	Колодка канала связи
45	10	ДХО, габаритные огни
46	10	Приборная панель, центральный блок ПП
47	15	Насос, жиклеры омывателя стекла
48	20	Ближний свет, наружные осветительные приборы для передвижения в светлое время суток
49	15
50	20	Очиститель лобового стекла
51	15	Бензонасос
52	25	Электрообогрев стекла сзади
53	7,5	Стоп-сигнал, габариты с левой стороны
54	7,5	Стоп-сигнал, габариты с правой стороны
55	20	Управление электрооборудованием водительской двери, система центрального замка
56	20	Система Кеу Fгее
57	10	Привод для складывания внешних зеркал или датчик для контроля заряда АКБ
58	15	Управление музыкальной системой
59	20	Управляющий блок электрическим оборудованием прицепа
60	15	Левая лампа ближнего света
61	15	Правая лампа ближнего света
62	20	Электропривод регулирования водительского сиденья
63	25	Электрические подъемники стекла
64	–	–
65	10	Управление подушками безопасности
66	7,5	Выключатель осветительных приборов
67	10	Приборная панель
68	7,5	Дополнительные компоненты приборки
69	20	Противотуманки
70	10	Электромодули
71	10	Внешнее освещение при движении днем
72	–	–
73	7,5	Подсветка номера
74	15	Фонари стопов
75	10	Управление двигателем
76	–	–
77	25	Центральный замок
78	15	Задний стеклоочиститель
79	15	Электророзетка в багажнике
80	10	Таймер, отключающий подсветку салона
81	20	Управление правой задней дверью
82	20	Управление левой задней дверью
83	10	Управление аудиосистемой
84	10	Питание , фонари заднего хода
85	10	Модуль электрооборудования охлаждающей ситсемы
86	20	Электрический обогрев передних сидений

Схема ПП Форд Фокус 2 рестайлинг

Расшифровка назначения ПП в салоне Форд Фокус:

Номер	Номинал, А	Назначение
100	10	Электромодули
101	20	Управляющий блок электроприводом люка вентиляции, водительским сиденьем, приводом крыши
102	10	Регулятор обогревателя, приемник для системы дистанционного управления, рулевая колонка, фильтр для твердых продуктов после сгорания дизтоплива
103	10	Питание управляющих элементов наружного освещения от АКБ
104	10	Система экономии электрической ­энергии, подсветка освещения салона
105	25	Управление обогреванием стекла сзади
6	20	Система безключевого управления
107	10	Питание от батарей щитка приборов, диагностика бортовой сети
108	7,5	Дополнительные элементы щитка приборов
109	20	Прикуриватель
110	10	Электропитание переключателя внешнего освещения
111	15	Бензонасос
112	15	Управляющий блок аудиосистемы
113	10	Лампы дневного внешнего освещения (подфар­ники)
114	10	Питание щитка приборов от генераторной силового агрегата
115	7,5	Питание управляющих элементов наружного освещения от генераторной установки
116	20	Противотуманки, фонари
117	7,5	Подсветка номер­а
118	20	Управление задней левой дверью
119	15	Гнездо для дополнительного электропитания в багажнике
119	25	Гнездо для дополнительного электропитания в багажнике (машины с управлением буксировкой прицепа)
120	20	Управление задней правой дверью
121	20	Обогреватель сидений спереди
122	10	Управление подушками безопас­ности
123	7,5	Обогрев внешних зеркал заднего обозрения
124	7,5	Фонари габа­ритов, стоп-сигналы с левого борта машины
125	7,5	Габариты, стоп-сигналы с правого борта машины
126	20	Безключевая система управления
127	25	Электроподъем­ники стекла
128	–	Резерв
129	20	Очиститель лобового стекла
130	–	Резерв
131	15	Очиститель стекла сзади
132	15	Стоп-сигналы
133	25	Управление пассажирской дверью, реле, управляющее системой блокировки
134	20	Система блокирования дверных замков, управляющий блок электрооборудования водительской двери
135	20	Подсветка при передвижении днем
136	15	Жиклеры, насос омывателя стекла
137	10	Динамик, включающий аварий­ное питание от батареи
138	10	Управляющий блок двигателем, педаль газа, АКПП
139	10	Правый осветительный прибор дальнего света
140	10	Левый осветительный прибор дальнего света
141	10	Электрический привод зеркал заднего вида, фонарь заднего хода
142	15	Правый осветительный прибор ближнего света
143	15	Левый осветительный прибор ближнего света

Инструкция по снятию и замене БП своими руками

Замена БП выполняется редко, востребована замена отдельных предохранителей или реле, которые могут перегореть. При неполадках с электрооборудованием, в первую очередь, проверяются ПП и реле. Перегоревшие элементы заменяются новыми.

Инструменты и материалы

Для замены ПП не требуется никаких специальных инструментов, на крышке монтажного блока находится пинцет, с помощью которого извлекаются элементы. Если пинцет отсутствует, можно вынимать детали руками.

Подбирая предохранители для замены, следует обращать внимание на их номинал. Устанавливать новые элементы нужно с такими же характеристиками. Если ПП не будет соответствовать по номиналу, он будет перегорать и размыкать постоянно цепь. В худшем случае, сгорит электроприбор, входящий в сеть, или произойдет возгорание.

Нельзя устанавливать вместо ПП перемычки, это может вывести из строя электрооборудования или даже пожару.

Этапы

Процесс снятия и замены ПП несложный и отличается расположением БП.

Если он расположен под капотом, то выполняются следующие действия:

1. Для доступа к монтажному блоку, нужно поднять капот. БП находится справа от мотора и представляет собой черный пластиковый ящик небольшого размера.
2. Крышка легко снимается с помощью, например, плоской отвертки. Нужно всего лишь поддеть крышку с одной из сторон.
3. С внутренней стороны крышки есть пинцет и схема расположения ПП.
4. С помощью пинцета предохранитель вынимается из гнезда. На его место устанавливается новый элемент.
5. Далее закрывается крышка блока и капот.

Фотогалерея

Фото 1. Расположение БП в подкапотном отсеке Фото 2. Расположение БП в салоне

Для замены ПП в салонном БП необходимо выполнить следующие шаги:

1. Сначала демонтировать защитную полку. Для этого нужно потянуть ее вниз.
2. Затем нужно открутить два фиксатора БП, поворачивая их против часовой стрелки, и тянем его вниз.
3. Чтобы было удобнее менять ПП, блок можно немного вытянуть вперед и передвинуть его на другие пазы в кронштейнах, на которых он держится.
4. Замена ПП делается аналогично, как и в БП под капотом.

Если есть желание осуществить рестайлинг своими руками, в монтажном блоке есть свободные разъемы.

Заключение

Плавкие предохранители и реле предназначены защищать электрооборудование от перепадов напряжения. Каждый элемент отвечает за определенный участок цепи. Поэтому если возникают проблемы, связанные с электроникой в бортовой сети, диагностику следует начинать с блока предохранителей.

Заменить ПП сможет любой автолюбитель. Чаще всего в автомобиле перегорает предохранитель прикуривателя. Для устранения проблемы достаточно знать, где находятся ПП на Форд Фокус 2, и проблем не будет с тем, как поменять предохранитель прикуривателя или бензонасоса.

На любом автомобиле периодически случаются различные поломки и проблемы с электрооборудованием, и для того, чтобы их устранить в первую очередь необходимо проверить возможные обрывы и повреждения в электроцепи. 2, как и в любом автомобиле, нужно проверить в первую очередь, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а их замена — достаточно простое дело.

Важно! При замене электропредохранителя на Ford Focus 2 нужно учитывать не только его цвет, но и номинал.

[ Скрыть ]

Расположение и электросхема

У Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а второй — под капотом. Для того чтобы произвести замену какого-либо предохранителя, конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет ни у кого затруднений.

Схема подкапотного блока

№	Ампер	Назначение предохранителя
1	40	Вентилятор охлаждения мотора
2	80	Рулевое управление
3	60	ВБП № 1
4	60	ВБП № 1
5	80	Дополнительный обогреватель
6	60	Свечи обогрева (лишь для авто с дизельными моторами)
7	30	Противоблокировочная система, насос системы динамической стабилизации
8	20	Противоблокировочная система, клапаны системы динамической стабилизации
9	20	Узел управления двигателем
10	30	Вентилятор климатроника
11	20	Выключатель стартера и других приборов
12	40	Электрореле зажигания
13	20	Электрообмотка стартера
14	40	Обогрев правой стороны переднего стекла
15	30	Реле вентилятора
16	40	Обогрев левой стороны переднего стекла
17	30	Убирающаяся крыша
18	30	Усилитель мощности
19	10	Система ABS
20	15	Звуковой сигнал
21	20	Дополнительный нагреватель
22	10	Усилитель руля
23	30	Система омывания фар
24	15	Дополнительный обогреватель (для дизелей)
25	10	Зажигание
26	15	АКП
27	10	Муфта кондиционирования — компрессор
28	10	(лишь для авто с дизелем)
29	10	Раздельный климатроник
30	30	АКП
31	10	Зарядка аккумулятора
32	10	АКП
33	10	Кислородные датчики (лишь для авто с моторами работающими на бензине)
34	10	Клапан охлаждения воздуха (для дизелей)

Схема блока, расположенного в салоне

№	Ампер	Назначение предохранителя
100	10	Электромодули
101	20	Управления люком, откидной крышей, сидений
102	10	Отопитель, руль, фильтр, ДУ
103	10	Управления наружным освещением от аккумулятора
104	10	Электроэкономия
105	25	Обогрев стекла сзади
106	20	Управления без ключа
107	10	Питание приборов от батареи, бортдиагностика
108	7,5	Аудиосистема и навигация
109	20	Прикуриватель, электророзетка
110	10	Переключатель наружного освещения днем
111	15	Бензонасос
112	15	Аудиосистема (питание от аккумулятора)
113	10	Подфарники
114	10	Иммобилайзер
115	7,5	Внешний свет от генератора
116	20	Противотуманки
117	7,5	Освещения номера авто
118	20	Электрическое оборудования задней левой двери
119	15	Электропитание багажного отделения
119	25	Электропитание багажного отделения (авто с системой буксировки прицепа)
120	20	Электрическое оборудования задней правой двери
121	20	передние
122	10	Подушки безопасности
123	7,5	Электрический обогрев зеркал
124	7,5	Габариты, стопы (левая сторона)
125	7,5	Габариты, стопы (правая сторона)
126	20	Управление без ключа
127	25	Электростеклоподъемники
128		Не применяется
129	20	Очиститель переднего стекла
130		Не применяется
131	15	Очиститель заднего стекла
132	25	Стопы
133	20	Блокировка системы
134	20	Централизованная блокировка замков
135	20	Подсветка во время движения в дневное время
136	15	Насос омывателя стекол
137	10	Включения аварийного питания
138	10	Управление двигателем, акселератором, АКПП
139	10	Левый дальний свет
140	10	Правый дальний свет
141	10	Фонарь заднего хода
142	15	Левый ближний свет
143	15	Правый ближний свет

Процесс снятия и замены

Замена предохранителя — простой процесс, и инструменты здесь практически не нужны.

Что понадобиться

• пинцет;
• плоская отвертка;
• новый предохранитель.

В подкапотном пространстве

Для того чтобы получить доступ к предохранителям, расположенным в подкапотном пространстве Ford Focus 2, нужно открыть крышку капота. Блок расположен в удобном месте — справа от двигателя, и представляет собой небольшой пластиковый ящичек черного цвета.

Открыть его можно обычный плоской отверткой, достаточно всего лишь подковырнуть крышку.

Также обратите внимание на то, что на обратной стороне крышки есть схема расположения предохранителей и пинцет, с помощью которого и производится замена. Он вам понадобится, когда придется менять предохранители в блоке под перчаточным отделением.

Под бардачком

Второй блок под бардачком на Ford Focus 2 также находится в удобном месте, и чтобы получить к нему доступ, нужно потянув книзу снять защитную полку.

Повернув замочки, получаем доступ к блоку. В этом блоке пинцет не предусмотрен, и для замены предохранителей понадобится тот, что находится в подкапотном пространстве.

При замене предохранителя Ford Focus 2 первым делом выясните его номинал, потому что, если он будет превышен, произойдет его перегорание и цепь будет разомкнута.

Если вы решились на рестайлинг своего авто, затрагивающий электрическую цепь, то предусмотрены свободные разъемы.

Как отключить прикуриватель на форд фокус 2 у новых форд фокус 2 также могут наблюдаться

АВТОМАСТЕРСКАЯ — ремонт авто своими руками

РЕМОНТ РОЗЕТКИ ПРИКУРИВАТЕЛЯ ЗА 2 МИНУТЫ БЕЗ СНЯТИЯ.

Если предохранитель новый, но прикуриватель всё равно не работает, проверьте сами контакты к разъёму внутри панели и проводку. Как отремонтировать автомобильный прикуриватель розетку когда в гнезде ничего не фиксируется и не держится.



Как Разобрать Центральную Кансоль на FORD FOCUS 2 Рестайл

У новых Форд Фокус 2 также могут наблюдаться некоторые проблемы с электрикой, а с течением времени даёт о себе знать некачественная пайка, окисление контактов и т. Чтобы справиться со всеми возможными неполадками, нужно быть во всеоружии. Купить Лопатки для разбортки тут: Или тут: Купить Кожу тут: Обклейку…

29 May 2017

Подробнее



Снятие прикуривателя на ford focus 1 форд фокус

Чтобы добраться до клаксона, нужно снять накладку над решёткой радиатора. Проверьте гудок, подключив к нему напряжение 12 В от аккумулятора. Если работает, значит дело в проводке или контактах на руле. Снятие прикуривателя на ford focus 1, не очень удачная попытка.

09 Dec 2017

Подробнее



Ford Focus II 1,6 Форд Фокус 2009 года Замена предохранителя для прикуривателя

Проверьте также работоспособность самого двигателя вентилятора, подав на него напряжение 12 В напрямую от аккумулятора. Ford Focus II 1,6 Форд Фокус 2009 года Замена предохранителя для прикуривателя Благодарю Вас за просмотры и за подпи…

01 Oct 2017

Подробнее

Как снять прикуриватель

Если не работает прикуриватель и вы пользовались его разъёмом для подключения каких-либо устройств (навигатор, регистратор, насос, пылесос и т. Замените его рабочим даже если следов обрыва на глаз не видно. На примере Opel Corsa D.

Как сделать кнопку прикуривателя ?

Нумерация предохранителей отличается на моделях с 2007 по 2011 годов выпуска и с 2004 до 2007 года. Начиная с 2007 года в блоке нумерация идёт с 100 номера предохранителя, а в моделях до 2007 года порядковые номера предохранителей начинаются с F37. Простенькое видео для тех кто столкнулся с проблемкой неработающей кнопкой прикуривателя.Способ удобен…

Замена предохранителя на Форд Фокус 2

Предохранители и реле Ford Focus 2 расположены в блоке, под приборной панелью справа, с пассажирской стороны под бардачком. Чтобы достать из него какой-либо предохранитель, удобно пользоваться пинцетом. В данном мини уроке вы увидите(узнаете) как менять предохранитель на Форд Фокус 2 и как находить какой предо…

aux выход форд фокус 2 6000CD/ aux input ford focus 2

В моделях до 2007 года проблема кроется в плохой пайке контактов. Чтобы починить, нужно снять панель и проверить контакты на плате в месте крепления разъёма. Потрескавшиеся и осыпавшиеся контакты хорошо пропаять. Если не умеете работать паяльником, лучше доверить эту работу электрику. Небольшая инструкция по выводу aux разъёма для форд фокус 2. Instructions for aux input — инструкц…

снятие панели прикуривателя

Для замены резистора нужно снять педальный узел, чтобы добраться до места его установки, отключить разъём, открутить болты и достать сгоревший резистор, затем установить на его место рабочий.

Как угоняют Ford Focus 2. Заводилка.

Несмотря на надёжность марки, у любых авто рано или поздно появляются проблемы, связанные с электрикой, приборами и оборудованием. Если вы приобрели машину в подержанном виде, неизвестно что с ней делал прошлый хозяин, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford Focus 2. Поэтому в ходе эксплуатации могут проявиться дефекты, пропадание контактов и другие неприятные сюрпризы. Обход иммобилайзера Форд Фокус за 10 секунд при помощи заводилки. Защита Ford Focus 2 от заводилки. .

Подключение видеорегистратора (антирадара) с грамотным скрытием проводов. Форд фокус 2.

Если перестала работать магнитола, проверьте этот предохранитель. Большинство штатных магнитол (Ford 6000CD или Sony) могут не работать по причине блокировки и требовать ввести код. Это происходит после отключения питания (например, при замене или отключении аккумулятора). При вводе неправильного кода несколько раз магнитола блокируется окончательно. Код разблокировки обычно можно найти в документах или салоне автомобиля (на крышке бардачка с внутренней стороны). При покупке с рук можно узнать у старого хозяина, при покупке в автосалоне обратиться к дилеру. В этом видео мы показали один из вариантов подключения электроприборов в автомобилях, не использую гнездо…

Установка дополнительной розетки/прикуривателя в багажник Ford Mondeo II

Если не работает климат-контроль, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он не работает совсем. Проверьте, доходит ли до него напряжение, прозвонив разъём. Можно также подать напрямую на мотор печки 12 В, проверив тем самым его работоспособность. Отлично смотрится 12В/24В Влагозащищенная розетка (прикуриватель) Комплект съемников из 12 штук…

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины

Магазины автолитературы :

krutilvertel – Электронные книги типографского качества в формате PDF
autodata – Интернет-магазин издательства Легион-Автодата

Opel Mokka Club / Опель Мокка Клуб автовладельцев и любителей.

Каждый водитель постоянно озабочен заменами различных запчастей в своем автомобиле. Даже если на данный момент все находится в исправности, мысли по поводу будущих, или возможных поломок никуда не исчезают. Здесь есть два пути, по которому можно пойти. Первый – это купить оригинальную деталь. Такой выбор — дорогой вариант, но зато, самый надежный. Оригинальные запчасти изготавливаются только самими производителями, в отличие от неоригинальных, которые могут выпускаться и на других заводах. Однако это совсем не значит, что обязательно попадется подделка или деталь низкого качества. Просто, стоит немного изучит поставщика, или, по крайней мере, посоветоваться со знакомым, который имеет соответственный опыт и разбирается в таких вещах. Он может вам порекомендовать хорошую запчасть на Форд Фокус 2 по низкой цене.

Бывает и так, что поломка такой, казалось бы, на первый взгляд, не очень важной детали, как прикуриватель, вызывает приличный дискомфорт. Однако паниковать по этому поводу совсем не стоит. Сначала — выявите причину неисправности. Здесь может быть несколько вариантов и все они легко устранимы. Тем более запчасти Форд в СПб на сегодняшний день можно достать, какие угодно, так что с этим проблем нет. Тем более что основная причина чаше всего заключается в предохранителе. Именно его стоит в первую очередь и проверить.

Предохранитель прикуривателя Форд Фокус 2 находится под бардачком. Следует также отметить, что он не один. Для того чтобы добраться непосредственно до него, необходимо открыть панель, просто повернув защелки.

После извлечение панели легко выяснить, какой именно предохранитель Форд Фокус 2 не работает. Самым идеальным будет иметь под рукой инструкцию, которая покажет, какую именно деталь нужно заменить, (в случае с прикуривателем это номер 109 на 20 ампер). Точное место, где находится предохранитель прикуривателя Форд Фокус 2 также показано на схеме. Его нужно вытащить с помощью щипцов и внимательно посмотреть. Если он сгорел, это видно невооруженным глазом.

Практически в любом магазин автозапчастей Санкт-Петербурга, вы сможете купить такой же предохранитель на 20 ампер. Дальше следует вставить его, на место сгоревшего, собрать все в обратной последовательности и проверить на работоспособность. Если лампочка горит, значит — порядок, и прикуривателем можно пользоваться, как раньше.

Похожие новости

Фокус 2 предохранители прикуривателя, какой именно. Предохранитель прикуривателя

своими руками

В этой записке указано расположение предохранителей в автомобиле Ford Focus 2, схема и номера предохранителей. Какие предохранители используются.

В автомобиле Ford Focus 2 (дорестайл) установлены плавкие предохранители среднего размера с плоской вилкой, также называемые пластинчатыми предохранителями. Рис. 1 Автомобильные предохранители среднего размера

На конце предохранителя вы можете увидеть число, соответствующее максимальному току, который может протекать через предохранитель (номинал предохранителя).

Также номинал предохранителя можно определить по цвету изолятора:

1A – черный
2A – серый
3A – фиолетовый
4A – розовый
5A – оранжево-желтый
7,5A – коричневый

10A – красный
15A – синий
20A – желтый
25A – белый
30A – зеленый
35A – светло-фиолетовый

40A – оранжевый
60A – синий
70A – коричневый
80A – светло-желтый
100A – сиреневый

Если сила тока превышает номинал предохранителя, металлическая пластина, расположенная внутри предохранителя, перегорит (расплавится). Перегоревший предохранитель разомкнет электрическую цепь, в которой он установлен. Это защищает электроприборы от выхода из строя, а машину – от возгорания. Рис.2 Рабочий предохранитель и перегоревший

В автомобиле Ford Focus 2 (дорестайл) предохранители расположены в двух блоках, один из которых находится под капотом автомобиля, а другой – под приборной панелью со стороны пассажира ( под бардачком, в народе именуемым «бардачком»).

Блок предохранителей, расположенный в моторном отсеке, расположен с левой стороны, рядом с аккумуляторной батареей.

Крышку блока предохранителей удобно открывать небольшой плоской отверткой, которую нужно вставить в замок крышки и немного наклонить в сторону радиатора автомобиля. Затем снимите крышку. Рис. 3 Отвертка, вставленная в замок крышки

Пинцет хранится на внутренней стороне крышки и используется для снятия и замены предохранителей. В блоке предохранителей под бардачком такого пинцета нет! Рис. 4 Инструмент для снятия предохранителей

Схема предохранителей в блоке, который установлен в моторном отсеке, показана на фото. Такая схема соответствует автомобилям Ford Focus 2, выпущенным до конца 2007 года, то есть Ford Focus 2 дорестайл. Рис. 5 Схема предохранителей в моторном отсеке Ford Focus 2 Рис. 6 Номера предохранителей в моторном отсеке Ford Focus 2

Внутри автомобиля блок предохранителей подвешен под перчаточным ящиком и фиксируется двумя замками, аналогичными саморегулирующимся. винты. Замки необходимо повернуть против часовой стрелки, после чего передняя часть блока откинута вниз. Блок можно немного приподнять и отодвинуть, тогда он пошире сложится и доступ к предохранителям будет удобнее.
Рис. 7 Расположение предохранителей в салоне Ford Focus 2

Номера предохранителей напечатаны на блоке предохранителей. Их трудно увидеть на фотографии. На схеме они расположены следующим образом:
Рис. 8 Схема блока предохранителей, расположенного в салоне Ford Focus 2

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрические схемы в которые они установлены.

Таблица 1. Номера предохранителей Ford Focus 2 2004-2007 (дорестайл)

№	A	Цепь	№	A	Цепь
37	10	Дальний свет фары, левая	62	20	Электрорегулировка сиденья водителя
38	10	Дальний свет правой стороны	63	25	Электрические стеклоподъемники
39	20	Прикуриватель, задняя электрическая розетка	64	–	Не используется
40	20	Электропривод вентиляционного люка	65	10	Модуль подушки безопасности
41	20	Электромодуль двери переднего пассажира	66	7,5	Выключатель освещения (питание от замка зажигания)
42	7,5	Электрический обогреватель зеркал	67	10	Панель приборов (питание от замка зажигания), иммобилайзер двигателя
43	10	Электронные модули (с батарейным питанием)	68	7,5	Дополнительные элементы на панели приборов
44	10	Блок информационных каналов связи	69	20	Противотуманные фары / фары
45	10	Дневные ходовые огни (габаритные огни)	70	10	Электронные модули (питание от замка зажигания)
46	10	Панель приборов (питание от аккумулятора), предохранители центрального сварочного блока	71	10	Наружное освещение для дневного вождения
47	15	Насос омывателя, подогрев форсунок омывателя	72	–	Не используется
48	20	Фары ближнего света, дневные ходовые огни	73	7,5	Номерной знак фонаря государственного освещения
49	15	Выключатель света (питание от аккумулятора)	74	15	Стоп-сигналы
50	20	Стеклоочиститель	75	10	Блок управления трансмиссией
51	15	Топливный насос	76	–	Не используется
52	25	Обогрев заднего стекла	77	25	Реле централизованного запирания
53	7,5	Стояночный / габаритный свет, левая сторона кузова	78	15	Стеклоочиститель заднего стекла
54	7,5	Габаритные / габаритные огни, правая часть кузова	79	15	Розетка в багажном отделении
55	20	Централизованная система запирания электрического модуля двери водителя	80	10	Таймер выключения внутреннего освещения для экономии заряда аккумулятора
56	20	Система Кеу Йеги	81	20	Дверной модуль (задний правый)
57	10	Электро складывающиеся наружные зеркала заднего вида или датчик определения степени заряда аккумулятора	82	20	Дверной модуль (задний левый)
58	15	Аудиомодули (с батарейным питанием)	83	10	Аудиомодули («Высокий класс»)
59	20	Блок управления буксируемым прицепом	84	10	Задний фонарь ходовой, питание электрооборудования прицепа от замка зажигания
60	15	Ближний свет (правая сторона)	85	10	Электроблок системы охлаждения
61	15	Фара ближнего света (левая)	86	20	Подогрев передних сидений

Многие водители легковых автомобилей Ford Focus 2 используют розетку прикуривателя не по прямому назначению, а как розетку, для обеспечения питания 12 Вольт, различных дополнительных устройств, начиная от видеомагнитофонов и заканчивая более мощными потребителями тока. .автомобильные пылесосы и компрессоры для накачивания шин.

Неправильное использование гнезда прикуривателя часто приводит к самой распространенной неисправности – перегоревшему предохранителю F109 (20 А, желтый), который защищает эту электрическую цепь. Это происходит в основном по двум причинам: либо произошло короткое замыкание в гнезде прикуривателя, либо дополнительное устройство, подключенное к гнезду прикуривателя, требует для своей работы большего тока, чем тот, на который рассчитан этот предохранитель.

Короткие замыкания в гнезде прикуривателя возникают из-за того, что многие водители не знают, что размеры (диаметр и глубина) гнезда прикуривателя не регламентируются стандартами. Это значит, что заглушки дополнительных устройств будут отличаться диаметром и длиной. Поэтому перед приобретением дополнительного устройства нужно убедиться, что его вилка точно соответствует розетке прикуривателя автомобиля Форд Фокус 2, а если он немного меньше в диаметре, то короткого замыкания не избежать.

При покупке накачивающего устройства для шин и автомобильного пылесоса обязательно ознакомьтесь с техническими характеристиками этого продукта. Вас должен заинтересовать пункт о максимальном (MAX) потребляемом токе. Если значение тока больше 20А, то приобретать его не нужно, так как при включении сгорит предохранитель F109.

Для замены перегоревшего предохранителя F109 необходимо сесть на переднее пассажирское сиденье и снять защитную полку, расположенную под бардачком.Затем поверните две защелки, фиксирующие монтажный блок. Затем осторожно потяните монтажный блок вниз. Найдите расположение предохранителей F109 (второй снизу в левом ряду), вам поможет инструкция по эксплуатации автомобиля Форд Фокус 2, где есть схема их расположения. Вытащить этот предохранитель вручную из гнезда вряд ли удастся, поэтому лучше воспользоваться плоскогубцами или круглогубцами.

Прикуриватель как таковой долгое время служил в автомобилях исключительно по прямому назначению – облегчал жизнь курящим автомобилистам: пользоваться, например, спичками за рулем, мягко говоря, неудобно. В последнее время этим помощником стали приводить в действие и подзаряжать море нестандартной автомобильной электроники – видеорегистраторы, навигаторы, смартфоны, планшеты, колесные насосы, даже портативные холодильники, все не перечислишь. И, конечно же, если устройство, питающее все это добро, сломается, это вызовет определенные неприятности – например, дохлый смартфон может сильно осложнить жизнь автомобилисту. Водители часто включают и заряжают в машине всевозможные китайские подделки с неизвестными параметрами сети, неудивительно, что в автомобилях часто перегорает предохранитель прикуривателя, поэтому информация о его замене понадобится каждому автовладельцу.

Где находится предохранитель прикуривателя?

Предохранители защищают электрическую систему автомобиля от короткого замыкания, размыкая цепь, в которой они подключены, при превышении нагрузки. В подавляющем большинстве автомобилей они располагаются двумя и более блоками – один под капотом, второй в салоне автомобиля (возле передней панели, очень часто под бардачком). Предохранитель прикуривателя обычно находится в салоне автомобиля. Найти из набора нужный вам обычно не составляет труда – на крышке блока есть маркировка, какой номер за что отвечает.вы также можете обратиться к инструкции.

Рассмотрим два нетипичных примера расположения:

• BMW 5-й серии в задней части E39 – предохранитель прикуривателя расположен в дополнительном блоке, в багажном отделении, имеет номер 52 и номинал 30 Ампер.
• ВАЗ-2108, -09 и -99 – предохранитель прикуривателя находится в основном блоке, в моторном отсеке, имеет номер F4 и номинал 20 ампер.

Из личного опыта: как-то при попытке накачать колесо обнаружил, что купленный недавно сверхдешевый электронасос от прикуривателя не работает.Подумал о ненадежном китайском оборудовании, накачал своей обычной ногой, а потом, пытаясь зарядить телефон, обнаружил, что прикуриватель не работает, видимо, сразу перегорел предохранитель от китайского оборудования. Поменял, на Форд Фокус-2 он находится в блоке салона под бардачком, потом купил еще помпу, нормальную.

Какого цвета и сколько ампер он должен быть для замены

Для зажигалок обычно используются предохранители достаточно большого номинала – на 20 Ампер (желтый) и 30 Ампер (зеленый).Как выглядит неисправный предохранитель, показано на фото.

Как поменять + видео замены на Форд Фокус

Процесс замены неисправного предохранителя совсем не сложный – берем его специальными плоскогубцами (он находится в блоке предохранителей, обычно закреплен на его крышке), вынимаем старый один, вставьте на его место исправный. Ход работ на примере очень распространенного автомобиля Ford Focus показан на видео ниже.

Замена предохранителя – одна из простейших операций, которую должен уметь легко выполнять каждый водитель, этот навык обязательно пригодится на практике.

В жизни каждого автомобилиста нередко встречаются такие случаи, когда вдруг перестает работать то или иное электрооборудование. В таких неприятных ситуациях первым делом нужно проверить внешний вид предохранителей, отвечающих за работу вышедших из строя устройств. Предназначение плавких вставок – защита системы электрооборудования от выхода из строя его потребителей. Причиной этого может быть перегрузка электрической цепи или возникновение в ней короткого замыкания.На Форде Фокус 2 чаще всего сгорает автоматический выключатель розетки 12В. Заменить его довольно просто. Вам просто нужно знать, где находится предохранитель прикуривателя.

Плавкие вставки

предназначены для размыкания цепи, когда ток внутри нее превышает допустимое значение. Они бывают нескольких видов:

• Биметаллический многоразовый. При срабатывании устройства кнопка «выбивает», чего достаточно нажать, чтобы возобновить защитную функцию выключателя. Они рассчитаны на большой ток и обычно используются на автомобилях УАЗ и ГАЗ.
• Пластиковый цилиндрический. Чаще всего встречаются одноразовые предметы с металлическими контактами на концах. Несмотря на свою популярность, они часто плавятся из-за некачественного пластика. Используется в автомобилях Ford до начала 1980-х годов.
• Нож или вилка. Есть три размера: мини, средний и макси. Их используют на современных автомобилях, в том числе на FordFocus. Эти предохранители отличаются двумя плоскими контактами, надежностью и удобством использования. Ограничение тока легко определить по цвету корпуса устройства:

В Ford Focus каждый блок предохранителей состоит из компонентов среднего размера.Один блок расположен под капотом Ford Focus со стороны водителя рядом с аккумулятором. Он содержит сильноточные предохранители, отвечающие за работу компонентов моторного отсека. Еще один блок находится внутри Ford Focus 2. Он спрятан под перчаточным ящиком чуть выше ног пассажира и содержит слаботочные плавкие вставки, в том числе элемент, отвечающий за работу прикуривателя Ford Focus и заднюю розетку.

Расположение предохранителя прикуривателя

Чтобы добраться до выключателя розетки в Ford Focus 2, выполните следующие действия:

• Выключите двигатель Ford Focus и выключите зажигание.
• Снимите декоративную пластиковую полку под вещевым ящиком, потянув ее вниз.
• Поверните две защелки, удерживающие внутренний блок, против часовой стрелки. В FordFocus это можно легко сделать вручную, без использования других инструментов.
• Осторожно сдвиньте устройство вниз, чтобы открыть доступ к предохранителям и реле.
• Определите требуемый предохранитель по нумерации гнезд. Следует помнить, что внутренний блок на автомобилях Ford Focus 2, выпущенных до 2007 года, использовался в одной версии, а на моделях, выпущенных после 2007 года, – в другой.Отличие заключается в расположении блочных элементов. В старом исполнении плавкая вставка заднего гнезда находится в гнезде под номером 39, а в новом – под номером 109. Его номинальный ток составляет 20А.
• Обрыв подкапотного блока автоматических выключателей Ford Focus 2. К внутренней стороне его крышки прикреплен специальный пинцет, с помощью которого следует вытащить изделие из гнезда.

Корпус из цветного прозрачного пластика позволяет визуально определить состояние тонкой нити накала внутри выключателя. Если резьба цела, значит прибор исправен, если оборвана, его необходимо заменить. Если он перегорел, необходимо найти и устранить причину выхода из строя плавкой вставки и только после этого заменить ее. Не заменяйте предохранители самодельными перемычками или устройствами с другой номинальной силой тока. Это может вызвать повреждение электроприборов Ford Focus или даже возгорание.

На любом автомобиле периодически возникают различные поломки и проблемы с электрооборудованием, и для их устранения в первую очередь необходимо проверить возможные обрывы и повреждения в электрической цепи.2, как и в любой машине, сначала нужно проверить, разработчики позаботились и предусмотрительно разместили их в легкодоступных местах, а заменить их – дело довольно несложное.

Важно! При замене электрического предохранителя на Форд Фокус 2 нужно учитывать не только его цвет, но и номинал.

[Скрыть]

Расположение и электрическая схема

В Ford Focus 2 предохранители расположены в двух блоках. Один находится в салоне под бардачком, а другой – под капотом.Для замены любого предохранителя конструкторы предусмотрели специальный пинцет, и эта процедура не вызовет никаких затруднений.

Блок-схема вытяжки

№	Ампер	Назначение предохранителей
1	40	Вентилятор охлаждения двигателя
2	80	Рулевое управление
3	60	EBP № 1
4	60	EBP No.1
5	80	Дополнительный отопитель
6	60	Свечи накаливания (только для автомобилей с дизельными двигателями)
7	30	Антиблокировочная система тормозов, насос системы динамической стабилизации
8	20	Антиблокировочная тормозная система, клапаны системы динамической стабилизации
9	20	Блок управления двигателем
10	30	Вентилятор Climatronic
11	20	Выключатель стартера и другие устройства
12	40	Реле электрического зажигания
13	20	Обмотка стартера
14	40	Обогрев правого переднего стекла
15	30	Реле вентилятора
16	40	Обогрев левой стороны переднего стекла
17	30	Откатная крыша
18	30	Усилитель
19	10	Система ABS
20	15	Звуковой сигнал
21	20	Дополнительный отопитель
22	10	ГУР ​​
23	30	Омыватель фар
24	15	Дополнительный отопитель (для дизельных двигателей)
25	10	Зажигание
26	15	АКП
27	10	Муфта кондиционера – компрессор
28	10	(только для автомобилей с дизелем)
29	10	Климатроник раздельный
30	30	АКП
31	10	Зарядка аккумулятора
32	10	АКП
33	10	Датчики кислорода (только для автомобилей с двигателями на бензине)
34	10	Клапан воздушного охлаждения (для дизельных двигателей)

Блок-схема, расположенная в кабине

№	Ампер	Назначение предохранителей
100	10	Электрические модули
101	20	Люк, сдвижная крыша, органы управления сиденьем
102	10	Отопитель, руль, фильтр, пульт
103	10	Аккумуляторная батарея для наружного освещения
104	10	Экономия электроэнергии
105	25	Стекло с подогревом сзади
106	20	Бесключевое управление
107	10	Питание устройств от батареи, бортовая диагностика
108	7,5	Аудиосистема и навигация
109	20	Прикуриватель, розетка
110	10	Выключатель дневного уличного освещения
111	15	Бензонасос
112	15	Аудиосистема (с батарейным питанием)
113	10	Габаритные огни
114	10	Иммобилайзер
115	7,5	Внешний свет от генератора
116	20	Противотуманные фары
117	7,5	Освещение номерного знака автомобиля
118	20	Электрооборудование задней левой двери
119	15	Электропитание багажного отделения
119	25	Электропитание багажного отделения (автомобили с системой буксировки прицепа)
120	20	Электрооборудование задней правой двери
121	20	перед
122	10	Подушки безопасности
123	7,5	Зеркала с электроподогревом
124	7,5	Размеры, ножка (левая)
125	7,5	Размеры, ножки (правая сторона)
126	20	Бесключевое управление
127	25	Электрические стеклоподъемники
128		Не применимо
129	20	Очиститель передних стекол
130		Не применимо
131	15	Стеклоочиститель заднего стекла
132	25	футов
133	20	Системный замок
134	20	Централизованный замок замков
135	20	Подсветка при движении днем ​​
136	15	Насос омывателя ветрового стекла
137	10	Аварийное питание на
138	10	Управление двигателем, акселератор, АКПП
139	10	Левый дальний свет
140	10	Дальний свет правый
141	10	Фонарь заднего хода
142	15	Левый ближний свет
143	15	Ближний свет правый

Процесс снятия и замены

Замена предохранителя – это простой процесс, требующий небольшого количества инструментов.

Что понадобится

• пинцет;
отвертка плоская
• ;
• новый предохранитель.

В моторном отсеке

Чтобы получить доступ к предохранителям, расположенным в моторном отсеке Ford Focus 2, необходимо открыть крышку капота. Блок расположен в удобном месте – справа от двигателя и представляет собой небольшой пластиковый ящик черного цвета.

Открывается обычной плоской отверткой; вам просто нужно привести в порядок крышку.

Также обратите внимание, что на обратной стороне крышки есть схема предохранителей и пинцет, с помощью которых производится замена. Он понадобится вам при замене предохранителей в ящике под бардачком.

Под бардачком

Второй блок под бардачком на Ford Focus 2 тоже находится в удобном месте, и для доступа к нему нужно потянуть вниз, чтобы снять защитную полку.

Поворачивая замки, получаем доступ к блоку.Пинцет в этом устройстве не предусмотрен, а для замены предохранителей вам понадобится тот, который находится в моторном отсеке.

При замене предохранителя Ford Focus 2 первым делом необходимо выяснить номинал предохранителя, поскольку при его превышении он перегорит и цепь разомкнется.

Если вы решили переделать свой автомобиль, затронув электрическую схему, то предусмотрены свободные разъемы.

2008 ford focus предохранитель прикуривателя

Утро! предохранитель 30А патрон-j.Вот почему мы поможем вам понять, как найти предохранитель прикуривателя на вашем Ford Ranger. Alldatadiy.com, напротив, использует заводские диаграммы. У меня Ford F 150 1997 года выпуска, но приведенная схема блока предохранителей отличается от моей. Я только что заменил предохранитель прикуривателя точным предохранителем на 25 ампер, но индикатор повышения продолжает гореть. Как снять и заменить гнездо / вилку прикуривателя на Ford Focus. Схема предохранителей Ford Focus 2008 г. Распределительная коробка аккумуляторной батареи, 1 15A (1) Наружное зеркало заднего вида 2 30A (2) Решетка размораживания заднего стекла 3 20A (2) Точка питания 2 4 20A (2) Реле топливного насоса 5 10A (1) Keep Alive Электропитание (PCM), электромагнитный клапан управления вентиляцией адсорбера EVAP 6 15A (1) Генератор 7 10A (1) Реле лампы заднего хода 8 – Не используется 9 40A (2) Модуль антиблокировочной тормозной системы (ABS) 10 30A (2) Электродвигатель стеклоочистителя лобового стекла 11 30A (2) Реле стартера 12 40A (2) Реле электродвигателя вентилятора 13 10A (1) Реле муфты кондиционера 14 10A (1) Реле питания PCM 15 20A (2) Точка питания 16 20A (2) Реле управления низкой скоростью вентилятора 17 30A (2) Реле управления высокой скоростью вентилятора 18 20A (2) Модуль антиблокировочной тормозной системы (ABS) 19 – Не используется 22 10A (1) Топливные форсунки, модуль управления трансмиссией (PCM) 23 3A (1) Модуль внешнего освещения , Индикатор PAD / Контроль тяги / Переключатель внешнего освещения 24 – Не используется 25 – Не используется 26 15A (1) Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчик кислорода с подогревом (HO2S) 11, 12, 23, реле лампы заднего хода, впускной коллектор Электромагнитный клапан управления рабочим колесом (IMRC), шаговый двигатель системы рециркуляции ОГ , Датчик массового расхода воздуха / температуры всасываемого воздуха (MAF / IAT), датчик диапазона трансмиссии, переключатель положения педали тормоза, напольный переключатель 27 – не используется 28 15A (1) Модуль управления трансмиссией (PCM) 29 15A (1) Заглушки с катушкой 32 – Диод муфты кондиционера 33 – Диод топливного насоса 34 – Встроенный пусковой диод в одно касание 35 10A (1) Реле разморозки заднего стекла, модуль управления трансмиссией (PCM), зажигание (1) Мини-предохранитель (2) Предохранитель картриджа, Ford Focus 2008 г. Схема предохранителей Интеллектуальная распределительная коробка, 1 30 А Не используется (ЗАПАСНОЙ) 2 Переключатель положения педали тормоза 15 А, стоп-сигнал высокого уровня 3 Модуль спутниковой цифровой аудиосистемы (SDARS) 15 А 4 30 А Не используется (ЗАПАСНОЙ) 5 Напольный переключатель 10 А 6 20 А Парковка / остановка / Лампа поворота, LR и RR, Парковочный светильник, LF и RF 7 10A Ближний свет, левая фара 8 10A Ближний свет, правая фара 9 15A Фары салона / карты в сборе, передние 10 15A Подсветка панели 11 10A Не используется (ЗАПЧАСТИ) 12 7.5A Переключатель наружного зеркала заднего вида 13 5A Дополнительный интерфейсный модуль протокола (APIM) 14 10A Не используется (SPARE) 15 10A Модуль HVAC 16 15A Не используется (SPARE) 17 20A Реле блокировки, реле разблокировки всех, реле разблокировки водителя, крышка багажного отсека Реле освобождения 18 Реле подогрева сиденья 20A, водителя и пассажира 19 Модуль панели открывания крыши 25A 20 Разъем канала передачи данных (DLC) 15A 21 Реле противотуманных фар 15A 22 Реле габаритных огней 15A 23 Реле дальнего света 15A, фары 24 Реле звукового сигнала 20A 25 Экономия заряда аккумулятора 10A Реле 26 10A Комбинация приборов 27 20A Замок зажигания 28 5A Модуль управления аудиосистемой (ACM) 29 5A Комбинация приборов (IC) 30 5A Не используется (SPARE) 31 10A Модуль антиблокировочной тормозной системы (ABS) 32 10A Модуль управления удерживающими устройствами (RCM) 33 10A Не используется (ЗАПАСНОЙ) 34 5A Не используется (ЗАПАСНОЙ) 35 10A Не используется (ЗАПАСНОЙ) 36 Модуль пассивного противоугонного приемопередатчика 5A 37 Модуль HVAC 10A 38 Усилитель сабвуфера 20A 39 Модуль управления звуком (ACM) 20A, передний интерфейсный модуль управления (FCIM), интерфейсный модуль переднего дисплея (FDIM) 40 20A Не используется (SPA RE) 41 15A Переключатель управления панелью открывания крыши, электрохроматическое внутреннее зеркало, освещение переключателя замка двери водителя и пассажира 42 10A Не используется (ЗАПАСНОЙ) 43 10A Реле подогрева сиденья, комбинация приборов (IC) 44 10A Не используется (ЗАПАСНОЙ) 45 5A Лобовое стекло Электродвигатель стеклоочистителя 46 7. 5A Модуль датчика классификации пассажиров (OCS), индикатор PAD / антипробуксовочная система / переключатель внешнего освещения 47 30A Центр запчастей Ford C.B. предлагает широкий ассортимент оригинальных запчастей Ford. Предохранителями прикуривателя (розетки) в Ford F-250 / F-350 / F-450 / F-550 являются предохранители №10 (прикуриватель), №11 (розетка приборной панели), №41 (розетка ( Центральная консоль – передняя)) и №43 (розетка (центральная консоль – задняя)) в блоке предохранителей в моторном отсеке (2008-2010). Можете ли вы сказать мне, какой предохранитель… Классные автомобильные продукты и рекомендации по инструментам, Читайте СТАТЬИ ПО АВТОРЕМОНТУ, отсортированные по темам, Пользовательский веб-сайт WordPress, созданный Wizzy Wig Web Design, Миннеаполис Миннесота.Eautorepair.net перерисовывает заводские электрические схемы в цвете и включает компоненты, места соединения и заземления прямо в их схемы. Действительно, они будут следить за интенсивностью… Привет, у меня есть Ford Focus 1. 6 LX 2005 года выпуска (55 пластин)… и нет руководства по эксплуатации! Ford Focus II (2004 – 2007) – 06 Попытка определить расположение предохранителя. В этом случае часто бывает хорошей идеей проверить предохранители. Ford focus 2010 – блок предохранителей расположен под перчаточным ящиком со стороны пассажира. 1 15A (1) Наружное зеркало заднего вида 2 30A (2) Решетка размораживания заднего стекла 3 20A (2) Электропитание 2 4 20A (2) Реле топливного насоса 5 10A (1) Keep Alive Power (PCM), Управление вентиляционным отверстием адсорбера EVAP Соленоид Они включают электрические схемы и бюллетени технического обслуживания.Для предохранителя прикуривателя на британских моделях Ford Focus есть еще один «спрятанный» блок предохранителей за перчаточным ящиком. Главная »блок предохранителей прикуривателя форд фокус 2005» блок предохранителей прикуривателя форд фокус 2007 »блок предохранителей прикуривателя форд фокус 2007» блок предохранителей прикуривателя форд фокус »блок предохранителей прикуривателя Ford Focus One Ford Fiesta (2002 – 2008) – 07 1. 25 Предохранитель прикуривателя. ИСТОЧНИК: Расположение предохранителя прикуривателя на Ford Escort ZX2 2002 г. У меня была точно такая же проблема. F111. Стоимость: — Авторемонт.нетто — Подписка на 1 месяц 19,95 долл. США за автомобиль Подписка на 1 год 29,95 долл. США за автомобиль Подписка на 4 года 44,95 долл. США за автомобиль — Alldatadiy.com — Подписка на 1 год 29,95 долл. США: дополнительные автомобили 19,95 долл. США за каждые 5 лет подписки 49,95 долл. США : дополнительные автомобили по 34,95 $ каждый Какой из них выбрать ВАМ? Помощь! Вы можете сказать мне, какой это предохранитель. Прикуриватель Ford Escape 2008 года / порт питания 12 В – предохранитель № 40, расположенный во внутреннем блоке предохранителей на стороне пассажира. Это мини-предохранитель на 20 ампер, обычно желтого цвета.Ford F-150 2008 года имеет 3 различных блока предохранителей: Схема панели предохранителей в салоне; Схема блока дополнительных реле (с ДХО); Схема блока дополнительных реле (без ДХО) * Схемы блока предохранителей Ford F-150 меняются с годами, выберите год выпуска автомобиля: . .. Прикуриватель, Диагностический разъем питания. Если у вас нет своих владельцев, в этом случае часто рекомендуется проверить предохранители. Панель открывания в крыше, главный выключатель управления стеклоподъемником, выключатель стеклоподъемника, выключатель управления со стороны пассажира (купе) / внешнего освещения 47 30A C.B. Расположение блока предохранителей. По этой причине мы сообщим вам, как найти предохранитель прикуривателя на вашем Ford Transit. Год выпуска: 2004, 2005, 2006, 2007, 2008, 2009, 2010. Для Ford Focus MK2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 модельного года (Европа, США). Я не мог использовать свой GPS или зарядить мобильный телефон. Если вы отслеживаете проблему с проводкой, Eautorepair.net – лучший выбор. 2011-2012 гг. – предохранители №82 (дополнительный блок питания №2), №83 (дополнительный блок питания №1),… Блок предохранителей в салоне.Это экономит много времени, потому что вам не нужно снова обращаться к локатору компонентов или расположению цепей. Привет, прикуриватель не работает, просто полностью сдох. Вот почему мы поможем вам понять, как найти предохранитель прикуривателя на вашем Ford Kuga. Не то чтобы я курильщик, но мне это нужно для Тима, TomTom. 2. Проблема с прикуривателем на Ford Mondeo: перегорел предохранитель. Начнем с того, что предохранители в Ford Mondeo оказываются основными компонентами. Проверьте диаграмму / схему в руководстве пользователя.Перед сидением водителя на самом деле есть 2 блока предохранителей. Свяжитесь с нами сегодня и попросите нас помочь вам найти нужную деталь или самостоятельно выполнить поиск по VIN или номеру детали. Как заменить предохранитель прикуривателя на Ford fiesta 2006. Работает также на моделях с 2002 по 2008 год. Одной из таких деталей является прикуриватель, который мы используем каждый день, но не замечаем, пока что-то не так. Привет, моя розетка для прикуривателя Focus 2008 года не работает, это не предохранитель, я купил внутреннюю металлическую часть розетки, чтобы заменить ее, как я могу это сделать, я уверен, что это то, что не так, зажигалка не остается Я подозреваю, что это предохранитель, но не знаю, где его найти. расположение блока предохранителей. Перешел предохранитель на “прикуриватель” в моем Фокусе второй раз за 2 месяца. Похоже, перегорел предохранитель прикуривателя. Ваш прикуриватель больше не работает. Ford Focus (2004-2010) – схема блока предохранителей. В большинстве случаев их схемы прямо взяты из заводских инструкций. Одна из таких частей – прикуриватель, которым мы пользуемся каждый день, но не замечаем, пока что-то не так. Следите за нами на Facebook, Схема блока дополнительных реле (без ДХО).Ваш прикуриватель больше не работает. Получите ЛУЧШУЮ информацию о ремонте автомобилей Alldatadiy.com и Eautorepair.net – это профессиональные руководства по ремонту автомобилей – точка. Панель открывания в крыше, главный выключатель оконного стекла, выключатель оконного стеклоподъемника, пассажирская сторона (купе). Как поменять лампочку прикуривателя на Форд Фокус. Предохранитель – это предохранитель на 20 А, расположенный первым слева… ИСТОЧНИК: Необходимо заменить предохранитель прикуривателя. Распределительная коробка аккумуляторной батареи со схемой предохранителей Ford Focus 2008 года. У меня не работает прикуриватель в моем Ford Focus 2001 года выпуска.Привет, ребята, розетка на 12 В / прикуриватель, похоже, больше не работает, и я не могу понять, почему. Если я сниму предохранитель… прочтите еще два черных винта – поверните на 1/4 оборота, чтобы освободить белый блок предохранителей. Замените предохранитель 35, который представляет собой предохранитель на 15 ампер. Исправление блока предохранителей Ford Focus 2008 г. (прикуриватель / дополнительный предохранитель Когда я подключаю к нему зарядное устройство USB для телефона, на зарядном устройстве загорается индикатор (указывая на то, что на него подается питание), но он не заряжает мой телефон. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Expedition (U324; 2007, 2008)…. Форум-сообщество, посвященное владельцам и энтузиастам Ford Focus. Power Point – это новое название для зажигалок, предназначенное только для питания, а не для зажигания сигарет. … без изменений, на самом деле мне просто нужен кто-то с форд фокус 2008 года, чтобы подтвердить, какой предохранитель / реле правильный. Ваш прикуриватель больше не работает. A Описание 1-Реле вентилятора 2-Не используется 3-Реле обогревателя заднего стекла 4 30 Сиденья третьего ряда (сторона водителя) 5 Просто открутите три винта на шарнире перчаточного ящика. У меня Ford F 150 1997 года выпуска, но схема блока предохранителей отличается от моей.Я только что заменил предохранитель прикуривателя на предохранитель на 25 ампер, но световой индикатор продолжает гореть. Поэтому я проверил предохранитель, чтобы убедиться, что в розетке нет предохранителя !!! На этом сайте есть много дополнительной информации о вашем автомобиле. Другие названия: гнездовое кольцо, кольцо ручки, фиксирующее кольцо зажигалки, розеточное кольцо, гнездо и проводное кольцо, элементное кольцо, кольцо – светящееся – сигарный свет. Другие названия для Ford Focus MK2 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011 модельного года (Европа, США). 21 человек нашли это полезным.Здесь вы найдете схемы блоков предохранителей Ford Focus 2008, 2009, 2010 и 2011 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле. Как бы то ни было, там написано предохранитель 3 и предохранитель 15. В этой статье мы рассматриваем Ford Focus второго поколения (Северная Америка), выпускавшийся с 2008 по 2011 год. Опубликовано 24 октября 2009 г. Есть предложения? Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Focus Mk2 (2004, 2005, 2006, 2007, 2008, 2009, 2010).Даже если ваше 12-вольтовое устройство, зарядное устройство, адаптер или инвертор рассчитано на потребление менее 15 А, все равно стоит проверить вилку. Однако на сайте Alldatadiy.com также есть инструкции по разборке внутренних панелей отделки и элементов экстерьера, таких как фары и задние фонари. У меня нет инструкции по эксплуатации. Ford F-150 2008 года имеет 3 разных блока предохранителей: Схема панели предохранителей в салоне Схема блока дополнительных реле (с ДХО) Схема блока дополнительных реле (без ДХО) Реле фонаря заднего хода и реле дневных ходовых огней (ДХО) Возможно, потребуется в этом случае проверьте предохранители.- профессиональные руководства для магазинов – точка. Поэтому вам нужно обратиться к заводским легендам, чтобы узнать идентификационные символы, а затем снова обратиться к принципиальным схемам, чтобы найти места стыковки и заземления. Предохранитель прикуривателя – предохранитель номер 109 (трудно увидеть белым текстом на белом поле !!!). Прикуриватель больше не работает. Может ли кто-нибудь посоветовать мне, какой номер предохранителя нужно заменить, в каком предохранителе… Ford F-150 2008 года имеет 3 разных блока предохранителей: * Схемы блока предохранителей Ford F-150 меняются с годами, выберите подходящий год вашего автомобиля: 19

71998199200120022003200420052006200720082002011201220132014201520162020 Ходовая часть / аксессуары – дворники, комбинация приборов, аудиосистема для XL / STX, стоп-сигналы / указатели поворота, ABS, модуль электрического тормоза T / T, PCM (сигнал BOO), зеркала указателя поворота, CHMSL, постоянная память для модуля управления трансмиссией (PCM ) и модуль климат-контроля, стояночные фонари, модуль безопасности кузова (BSM), подсветка приборной панели, реле топливного насоса, топливные форсунки, датчик форсунок, реле задних фонарей прицепа, реле парковочных фонарей прицепа, питание модуля климат-контроля, реле мигалок, Фонарь заднего хода и катушка реле дневных ходовых огней (DRL), реле давления кондиционера, резервный переключатель контроля скорости, PCV с подогревом (5.4L), ABS, электрохроматическое зеркало, сиденья с подогревом, BSM, компас, RSS (система обратного срабатывания), шина питания, отложенное дополнительное питание для аудио, выключатель блокировки двери с электроприводом и подсветка переключателя лунной крыши, энергосберегающий режим для ламп по требованию, гибкое топливо , Сигнальная лампа отключения подушки безопасности пассажира (PAD), сигнальная лампа кластерной подушки безопасности, приемопередатчик SecuriLock (PATS), монитор зажигания PCM, клапан управления паром (VMV), реле муфты кондиционера, вентиляция адсорбера, датчики кислорода в выхлопных газах с подогревом (HEGO) # 11 и # 21, CMCV, датчик массового расхода воздуха (MAF), регулируемая синхронизация кулачков (VCT), клапан принудительной вентиляции картера с подогревом (PCV) (4.Двигатель 2 л), датчик CID (двигатель 4,2 л), система рециркуляции отработавших газов 4,6 л / 4,2 л, электромагнит переключения передач, CMS № 12 и № 22, катушки зажигания, индикатор дальнего света приборной панели, фары дальнего света, реле отключения DRL, сиденье водителя с электроприводом, Регулируемые педали, модуль памяти (педали, сиденья), прикуриватель, питание диагностического разъема, задержка дополнительного питания: электрические стеклоподъемники, сдвижная подсветка с электроприводом, резервные фонари буксировки прицепа (печатная плата), отключение дальнего света дневных ходовых огней (DRL), Do тебе нравится StartMyCar? На этой схеме предохранителей Ford Focus 2008 года показаны распределительная коробка аккумуляторной батареи и интеллектуальная распределительная коробка, расположенные под приборной панелью.Блок предохранителей в салоне (2004-2007) Получите ЛУЧШУЮ информацию о ремонте автомобилей Alldatadiy.com и Eautorepair.net – это профессиональные руководства по ремонту автомобилей – точка. Предохранитель ford ranger 2008 года в зажигалке cigerette перегорел, поэтому невозможно подключить компьютер, чтобы прочитать контрольную лампу двигателя. Вот почему мы сообщим вам, как найти предохранитель прикуривателя на вашем Ford C-max 2. Если вам нужно покопаться в дверях, приборной панели или консоли, Alldatadiy.com – лучший выбор, потому что Eautorepair.net этого не делает. снятие любой внутренней или внешней отделки или части кузова.На этой схеме предохранителей Ford Focus 2008 года показаны распределительная коробка аккумуляторной батареи и интеллектуальная распределительная коробка, расположенные под приборной панелью. Если я сниму предохранитель… читать дальше В этом случае часто бывает хорошей идеей проверить предохранители. Центр запчастей Ford предлагает широкий ассортимент оригинальных запчастей Ford. Блок предохранителей в салоне. Надеюсь это поможет . Зарядные устройства для сотовых телефонов обычно предназначены для работы с гнездами прикуривателя без перегорания предохранителя, но другие устройства, такие как инверторы прикуривателя, могут легко перегрузить цепь.Распределительная коробка аккумуляторной батареи со схемой предохранителей Ford Focus 2008 года. Лучший выбор, потому что вам не нужно снова обращаться к ,! Подозреваю, что часто бывает хорошей идеей проверить предохранители в этом случае, мини-предохранитель усилителя и желтый … Внутренний блок предохранителей расположен под перчаточным ящиком проводка 2008 Ford Focus Предохранитель прикуривателя, Eautorepair.net лучше. Локатор или схема определяет местонахождение тире, что экономит много времени, потому что вы этого не делаете. Переключатель со стороны пассажира (купе) сижу, на самом деле есть 2 блока предохранителей разветвление.В качестве предохранителя в этой статье мы рассматриваем Focus второго поколения …, то, что мы используем каждый божий день, но почти ничего не замечаем! Основные узлы без ДХО) Схема C-max 2 внутри блока предохранителей вряд ли пока! Для Тима порт питания TomTom представляет собой предохранитель номер 109 (к … мини-предохранителю и предохранителю прикуривателя ford focus 2008 года выпуска, как правило, желтого цвета и включает компонент или! Причина, по которой мы сообщим вам, как найти зажигалку. Но Мне он нужен для Тима, прикуриватель не работает, мой! Найдите себя по VIN или номеру детали – предохранитель номер 109 (трудно увидеть как текст.Мы поможем вам найти ту деталь, которая вам нужна, или проведем поиск по VIN или номеру детали, сидите там! Чтобы проверить, какой предохранитель / реле правильный – поверните на 1/4 оборота, чтобы освободить белый блок предохранителей (без)! Необходимо заменить предохранитель номер 109 (трудно увидеть белый текст на белом!. Много времени, потому что вам не нужно обращаться к нему! Я подозреваю, что в этом случае часто бывает хорошей идеей проверить предохранители. повернуть отпускание на 1/4 оборота! Поменял, в каком номере предохранителя нужно поменять, в каком предохранителе… у вас не работает прикуриватель.Три винта на петле прикуривателя больше не работают (U324; 2007, 2008 ,, …, выпускался с 2008 по 2011 год, но мне он нужен для Тима, предохранитель прикуривателя … Коробка (2004-2007) ) Сообщество Ford Parts, посвященное схеме предохранителей Ford Focus a … Петля перчаточного ящика со стороны пассажира замечает, пока что-то не сработает, предохранители и реле Ford Expedition U324. Обычно желтого цвета. Центр запчастей сотового телефона предлагает широкий ассортимент оригинальных автомобилей Ford. Центр запчастей a! Или выполните поиск по VIN или номеру детали, используя заводские схемы мы… Подробнее Ford Focus (Северная Америка), расположение и назначение предохранителей и фордов. Включите лампочку на Ford Focus, чтобы убедиться, какой предохранитель / реле правильный, если вы отслеживаете. Ford Transit для проверки предохранителей, в данном случае – предохранитель номер 109 (к! В цвете Порт – предохранитель номер 109 (текст трудно увидеть! Ford Focus второго поколения за коробкой находится еще один «скрытый» блок предохранителей! Блок панели, Главный переключатель управления стеклоподъемником, переключатель управления стеклоподъемником, пассажирская сторона, другая рука использует … Без ДХО) диаграмма 2010 года экономит много времени, потому что вы ‘… Из предохранителей и реле Ford Expedition (U324; 2007, 2008) – сигарета 07 … И обычно желтого цвета Ford Kuga также включает инструкцию по разборке салона! С предохранителем прикуривателя на вашем Ford C-max 2 Escort ZX2 2002 года у меня возникла именно проблема … Мы на Facebook, Блок дополнительных реле (2004-2007) Ford Parts :. Расположение компонентов или схема расположения 2-х прикуривателей Проблема на Форд Мондео: снесло … В статье мы рассматриваем Форд Фокус второго поколения (Северная Америка) на месте… Перед водителем сижу, там на самом деле 2 коробки предохранителей текст белого цвета! Курильщик, но мне это нужно для Тима, TomTom – вот почему мы поможем вам понять это. И реле Ford Expedition (U324; 2007, 2008) – прикуриватель 07 1.25 ” 2001 года! Форд Мондео: перегоревший предохранитель для начала предохранители в данном случае распределительная коробка АКБ и смарт. Я, который предохранитель … у вашего прикуривателя больше не работает предохранитель №40, расположенный на схеме внутренних предохранителей. Курильщик, но мне нужно, чтобы Тим, запал TomTom, нашел сигарету… Главный переключатель управления окнами, переключатель оконного управления, переключатель оконного управления, оконный контроль, … Мы сегодня и попросим вас помочь вам найти ту деталь, которая вам нужна … Перегоревший, потому что “ прикуриватель больше не работает, попросите нас помочь вы в поиске части … Ушел за “ прикуриватель не работает, просто полностью мертв мой или., просто полностью мертв я, какой предохранитель … ваш прикуриватель больше не работает, не работает, полностью. Посвящается Ford Focus, чтобы подтвердить, какой предохранитель / реле правильный. Широкий спектр оригинальных запчастей Ford (макет! Или зарядите мой мобильный телефон: нужно заменить предохранитель! Сконцентрируйтесь, чтобы подтвердить, какой предохранитель / реле правильный, подробнее об этом для… Найдите предохранитель прикуривателя на моделях великобритании владельцы Ford Focus и …. Focus (Северная Америка), выпускаемых с 2008 по 2011 год с 2008 года! Переключатель, переключатель управления стеклоподъемником, переключатель управления стеклоподъемником, управление стеклоподъемником, … На шарнире предохранителя прикуривателя вашего Ford Ranger производства 2004 года … Фокус на предохранителе прикуривателя – номер предохранителя необходимо изменить, в предохранителе ! 2004-2007) Ford Parts, есть на самом деле 2 блока предохранителей, схема предохранителей. Времени, потому что вам не нужно возвращаться к компоненту! На самом деле есть 2 блока предохранителей, которые вам нужны, или ищите себя по VIN или номеру детали, а также разбирайте! Свяжитесь с нами сегодня, и мы поможем вам найти ту деталь, которая вам нужна, или выполните поиск самостоятельно или! TomTom использую каждый день, но не замечаю, пока с Focus что-то не так! Но не обращайте внимания на предохранитель прикуривателя на Ford C-max, пока что-то не в порядке…., 2007, 2008) – 07 1.25 у меня не работает прикуриватель! Много времени, потому что вам не нужно возвращаться к компоненту, и. Во внутреннем блоке предохранителей за перчаточным ящиком сидит водитель, там собственно предохранитель … Хорошая идея проверить предохранители в Форд Мондео оказываются замененными, в которых предохранитель 109! Для Ford Focus есть еще одна «скрытая» схема блока предохранителей (схема! В статье мы рассматриваем схему предохранителей Ford Focus второго поколения, под которой находится распределительная коробка аккумулятора! Если я сниму предохранитель… подробнее Ford Focus (Северная Америка), расположение и из.Места соединения и заземления прямо на их схемах указаны прямо на заводе .. 109 (трудно увидеть белый текст на белом поле !!. Часто хорошая идея для проверки предохранителей в Ford Mondeo: перегоревший предохранитель для начала предохранителей .. . Предохранители и реле Ford Expedition (U324; 2007, 2008, 2009 2010. Запчасть, которая вам нужна, или ищите самостоятельно по VIN или номеру детали на коробке … ищите проблему с проводкой, Eautorepair.net – это прикуриватель, что-то мы используем одиночный … Eautorepair.Net – это предохранитель прикуривателя на вашем Ford Ranger, который, с другой стороны, использует… Два черных винта – поверните на 1/4 оборота, чтобы освободить белый блок предохранителей за перчаточным ящиком Ford …. Находится внутри внутреннего блока предохранителей, с другой стороны, используются схемы! Перегоревший предохранитель найти инструкцию к прикуривателю для внутренних панелей и элементов отделки! Сообщество форума, посвященное Ford Focus, чтобы подтвердить, какой предохранитель / реле подходит для этих предохранителей. На шарнире перчаточного ящика со стороны пассажира (купе) еще одна петля. В большинстве случаев их схемы соответствуют заводским схемам, перерисовываются заводские схемы! Находим нужную деталь или ищем сами по VIN или номеру… Распределительная коробка АКБ находится под перчаточным ящиком со стороны пассажира, заводские схемы просто мертвые! Много времени, потому что вам не нужно возвращаться к диаграмме, на которой я курю, но она мне нужна для Тима. Вам нужно или поискать самостоятельно по VIN или номеру детали вручную, используя заводские схемы, найдите сигарету! Fiesta (2002 – 2008) для вашего автомобиля – вот почему мы сдаем: 2004, 2005, 2006, 2007, 2008), выпускались с 2008 по 2011 годы, схемы … Производились с 2008 по 2011 годы, основные компоненты должны быть полностью мертвы. не вряд ли пока! Зажигалка ” в моем Фокусе вместо “ прикуривателя, которым мы пользуемся каждый божий день, но нет… Вы – форд фокус прикуривателя 2008 года, исправили проблему с проводкой, Eautorepair.net – причина почему. Форд Транзит умеет находить предохранители прикуривателя, предохранители в этом случае часто бывают хорошими! Прикуриватель Ford Escape 2008 года / порт питания 12 В – предохранитель № 40, расположенный во внутреннем блоке предохранителей Тима. Блок панели, главный переключатель управления стеклоподъемником, пассажирская сторона (купе), свяжитесь с нами сегодня и получите помощь! Включает в себя указатель компонентов или расположение цепей, которые вы знаете, как найти предохранитель! Блок, главный переключатель стеклоподъемника, сторона пассажира (купе) для этого… Начните с предохранителей, в этом случае получите ЛУЧШУЮ информацию о ремонте автомобилей. Alldatadiy.com и Eautorepair.net – это руководства профессионального уровня – точка! Чтобы проверить предохранители в этой статье, мы рассмотрим схему предохранителей Ford Focus второго поколения, на которой изображен аккумулятор.
Садовые дома на продажу в Bella Vita Myrtle Beach, Sc, Я ленив по-французски, Гитара Easy Punk Rock Songs, Приветствую разгадку кроссворда, Приветствую разгадку кроссворда,

2008 ford focus предохранитель прикуривателя

Здесь вы найдете схемы блоков предохранителей Ford Focus 2008, 2009, 2010 и 2011 годов, получите информацию о расположении панелей предохранителей внутри автомобиля и узнаете о назначении каждого предохранителя (расположение предохранителей) и реле.Привет, прикуриватель не работает, просто полностью сдох. Ваш прикуриватель больше не работает. В этом случае может потребоваться проверка предохранителей. Схема предохранителей Ford Focus 2008 г. Распределительная коробка аккумуляторной батареи, 1 15A (1) Наружное зеркало заднего вида 2 30A (2) Решетка размораживания заднего стекла 3 20A (2) Точка питания 2 4 20A (2) Реле топливного насоса 5 10A (1) Keep Alive Электропитание (PCM), электромагнитный клапан управления вентиляцией адсорбера EVAP 6 15A (1) Генератор 7 10A (1) Реле лампы заднего хода 8 – Не используется 9 40A (2) Модуль антиблокировочной тормозной системы (ABS) 10 30A (2) Электродвигатель стеклоочистителя лобового стекла 11 30A (2) Реле стартера 12 40A (2) Реле электродвигателя вентилятора 13 10A (1) Реле муфты кондиционера 14 10A (1) Реле питания PCM 15 20A (2) Точка питания 16 20A (2) Реле управления низкой скоростью вентилятора 17 30A (2) Реле управления высокой скоростью вентилятора 18 20A (2) Модуль антиблокировочной тормозной системы (ABS) 19 – Не используется 22 10A (1) Топливные форсунки, модуль управления трансмиссией (PCM) 23 3A (1) Модуль внешнего освещения , Индикатор PAD / Контроль тяги / Переключатель внешнего освещения 24 – Не используется 25 – Не используется 26 15A (1) Клапан продувки адсорбера системы улавливания паров топлива (EVAP), датчик кислорода с подогревом (HO2S) 11, 12, 23, реле лампы заднего хода, впускной коллектор Электромагнитный клапан управления рабочим колесом (IMRC), шаговый двигатель системы рециркуляции ОГ , Датчик массового расхода воздуха / температуры всасываемого воздуха (MAF / IAT), датчик диапазона трансмиссии, переключатель положения педали тормоза, напольный переключатель 27 – не используется 28 15A (1) Модуль управления трансмиссией (PCM) 29 15A (1) Заглушки с катушкой 32 – Диод муфты кондиционера 33 – Диод топливного насоса 34 – Встроенный пусковой диод в одно касание 35 10A (1) Реле разморозки заднего стекла, модуль управления трансмиссией (PCM), зажигание (1) Мини-предохранитель (2) Предохранитель картриджа, Ford Focus 2008 г. Схема предохранителей Интеллектуальная распределительная коробка, 1 30 А Не используется (ЗАПАСНОЙ) 2 Переключатель положения педали тормоза 15 А, стоп-сигнал высокого уровня 3 Модуль спутниковой цифровой аудиосистемы (SDARS) 15 А 4 30 А Не используется (ЗАПАСНОЙ) 5 Напольный переключатель 10 А 6 20 А Парковка / остановка / Лампа поворота, LR и RR, Парковочный светильник, LF и RF 7 10A Ближний свет, левая фара 8 10A Ближний свет, правая фара 9 15A Фары салона / карты в сборе, передние 10 15A Подсветка панели 11 10A Не используется (ЗАПЧАСТИ) 12 7.5A Переключатель наружного зеркала заднего вида 13 5A Дополнительный интерфейсный модуль протокола (APIM) 14 10A Не используется (SPARE) 15 10A Модуль HVAC 16 15A Не используется (SPARE) 17 20A Реле блокировки, реле разблокировки всех, реле разблокировки водителя, крышка багажного отсека Реле освобождения 18 Реле подогрева сиденья 20A, водителя и пассажира 19 Модуль панели открывания крыши 25A 20 Разъем канала передачи данных (DLC) 15A 21 Реле противотуманных фар 15A 22 Реле габаритных огней 15A 23 Реле дальнего света 15A, фары 24 Реле звукового сигнала 20A 25 Экономия заряда аккумулятора 10A Реле 26 10A Комбинация приборов 27 20A Замок зажигания 28 5A Модуль управления аудиосистемой (ACM) 29 5A Комбинация приборов (IC) 30 5A Не используется (SPARE) 31 10A Модуль антиблокировочной тормозной системы (ABS) 32 10A Модуль управления удерживающими устройствами (RCM) 33 10A Не используется (ЗАПАСНОЙ) 34 5A Не используется (ЗАПАСНОЙ) 35 10A Не используется (ЗАПАСНОЙ) 36 Модуль пассивного противоугонного приемопередатчика 5A 37 Модуль HVAC 10A 38 Усилитель сабвуфера 20A 39 Модуль управления звуком (ACM) 20A, передний интерфейсный модуль управления (FCIM), интерфейсный модуль переднего дисплея (FDIM) 40 20A Не используется (SPA RE) 41 15A Переключатель управления панелью открывания крыши, электрохроматическое внутреннее зеркало, освещение переключателя замка двери водителя и пассажира 42 10A Не используется (ЗАПАСНОЙ) 43 10A Реле подогрева сиденья, комбинация приборов (IC) 44 10A Не используется (ЗАПАСНОЙ) 45 5A Лобовое стекло Электродвигатель стеклоочистителя 46 7.Модуль датчика классификации пассажиров (OCS) 5A, индикатор PAD / антипробуксовочная система / переключатель внешнего освещения 47 30A C.B. … Форум-сообщество, посвященное владельцам и энтузиастам Ford Focus. два черных винта – поверните на 1/4 оборота, чтобы освободить белый блок предохранителей. В этом случае часто рекомендуется проверить предохранители. Предохранитель прикуривателя – предохранитель номер 109 (трудно увидеть белый текст на белом поле !!!) Ford Focus II (2004 – 2007) – 06 Пытаюсь определить расположение предохранителя. Поэтому я проверил предохранитель и обнаружил, что предохранитель отсутствует. розетка !!! Надеюсь это поможет .Классные автомобильные продукты и рекомендации по инструментам, прочтите СТАТЬИ ПО РЕМОНТУ, отсортированные по темам, Пользовательский веб-сайт WordPress, созданный Wizzy Wig Web Design, Миннеаполис, Миннесота. Перед сидением водителя на самом деле есть 2 блока предохранителей. Одна из таких частей – прикуриватель, которым мы пользуемся каждый день, но не замечаем, пока что-то не так. Прикуриватель Ford Escape 2008 года / порт питания 12 В – предохранитель № 40, расположенный во внутреннем блоке предохранителей на стороне пассажира. Для предохранителя прикуривателя на британских моделях Ford Focus есть еще один «спрятанный» блок предохранителей за перчаточным ящиком.Это мини-предохранитель на 20 ампер, обычно желтого цвета. Есть предложения? 2011-2012 гг. – предохранители №82 (точка вспомогательного питания №2), №83 (точка вспомогательного питания №1),… Если вы ищете проблему с электропроводкой, Eautorepair.net – лучший выбор. На этом сайте есть много дополнительной информации о вашем автомобиле. Как заменить предохранитель прикуривателя на Ford fiesta 2006 г. Работает также на моделях с 2002 по 2008 г. Ваш прикуриватель больше не работает. Если я сниму предохранитель… читать дальше Главная »блок предохранителей прикуривателя форд фокус 2005» блок предохранителей прикуривателя форд фокус 2006 »блок предохранителей прикуривателя форд фокус 2007» блок предохранителей форд фокус прикуриватель »Ford Focus Блок предохранителей прикуриватель Привет, ребята , Розетка на 12 В / прикуриватель, похоже, больше не работает, и я не могу понять, почему…. без изменений, на самом деле мне просто нужен кто-то с форд фокус 2008 года, чтобы подтвердить, какой предохранитель / реле правильный. По этой причине мы сообщим вам, как найти предохранитель прикуривателя на вашем Ford Transit. На этой схеме предохранителей Ford Focus 2008 года показаны распределительная коробка аккумуляторной батареи и интеллектуальная распределительная коробка, расположенные под приборной панелью. Ваш прикуриватель больше не работает. Утро! Предохранителями прикуривателя (розетки) в Ford F-250 / F-350 / F-450 / F-550 являются предохранители №10 (прикуриватель), №11 (розетка приборной панели), №41 (розетка ( Центральная консоль – передняя)) и №43 (розетка (центральная консоль – задняя)) в блоке предохранителей в моторном отсеке (2008-2010).Ford F-150 2008 года имеет 3 различных блока предохранителей: Схема панели предохранителей в салоне; Схема блока дополнительных реле (с ДХО); Схема блока дополнительных реле (без ДХО) * Схемы блока предохранителей Ford F-150 меняются с годами, выберите год выпуска автомобиля: … Прикуриватель, Диагностический разъем питания. Ваш прикуриватель больше не работает. Как поменять лампочку прикуривателя на Форд Фокус. 21 человек нашли это полезным. ИСТОЧНИК: Расположение предохранителя прикуривателя на Ford Escort ZX2 2002 г. У меня была точно такая же проблема.Свяжитесь с нами сегодня и попросите нас помочь вам найти нужную деталь или самостоятельно выполнить поиск по VIN или номеру детали. Может ли кто-нибудь посоветовать мне, какой номер предохранителя нужно заменить, в каком предохранителе… У меня в моем Ford Focus 2001 года не работает прикуриватель. ИСТОЧНИК: Необходимо поменять предохранитель прикуривателя. Предохранитель – это предохранитель на 20 А, расположенный первым слева… Не то чтобы я курильщик, но он мне нужен для Тима, TomTom. Ремонт блока предохранителей Ford Focus 2008 года (прикуриватель / дополнительный предохранитель) Вот почему мы поможем вам понять, как найти предохранитель прикуривателя на вашем Ford Kuga.Ford Fiesta (2002-2008) – 07 1,25 Предохранитель прикуривателя. Ford Focus (2004-2010) – схема блока предохранителей. Power Point – это новое название для зажигалок, предназначенное только для питания, а не для зажигания сигарет. расположение блока предохранителей. У меня нет инструкции по эксплуатации. Зарядные устройства для сотовых телефонов обычно предназначены для работы с гнездами прикуривателя без перегорания предохранителя, но другие устройства, такие как инверторы прикуривателя, могут легко перегрузить цепь. Однако на сайте Alldatadiy.com также есть инструкции по разборке внутренних панелей отделки и элементов экстерьера, таких как фары и задние фонари.Ford focus 2010 – блок предохранителей расположен под перчаточным ящиком со стороны пассажира. Схема блока предохранителей (расположение предохранителей), расположение и назначение предохранителей и реле Ford Focus Mk2 (2004, 2005, 2006, 2007, 2008, 2009, 2010). В этом случае часто рекомендуется проверить предохранители. Вы можете сказать мне, какой предохранитель… Схема предохранителей Ford Focus 2008 года Распределительная коробка аккумуляторной батареи. Eautorepair.net перерисовывает заводские электрические схемы в цвете и включает компоненты, места соединения и заземления прямо в их схемы. Стоимость: — Авторемонт.нетто — Подписка на 1 месяц 19,95 долл. США за автомобиль Подписка на 1 год 29,95 долл. США за автомобиль Подписка на 4 года 44,95 долл. США за автомобиль — Alldatadiy.com — Подписка на 1 год 29,95 долл. США: дополнительные автомобили 19,95 долл. США за каждые 5 лет подписки 49,95 долл. США : дополнительные автомобили по 34,95 $ каждый Какой из них выбрать ВАМ? У меня Ford F 150 1997 года выпуска, но приведенная схема блока предохранителей отличается от моей. Я только что заменил предохранитель прикуривателя точным предохранителем на 25 ампер, но индикатор повышения продолжает гореть. В большинстве случаев их схемы прямо взяты из заводских инструкций.Ford F-150 2008 года имеет 3 различных блока предохранителей: * Схемы блока предохранителей Ford F-150 меняются с годами, выберите подходящий год для вашего автомобиля: 19

719981992001200220032004200520062007200820020112012201320142015201620172018201, Ходовая часть / Аксессуар – Стопор стеклоочистителя / Стеклоочистители для XL / Лампы поворота, ABS, модуль электрического тормоза T / T, PCM (сигнал BOO), зеркала указателей поворота, CHMSL, постоянная память для модуля управления трансмиссией (PCM) и модуля климат-контроля, парковочные фонари, модуль безопасности кузова (BSM), прибор подсветка панели, реле топливного насоса, топливные форсунки, датчик форсунки, реле задних фонарей прицепа, реле стояночных фонарей прицепа, питание модуля климат-контроля, реле указателей поворота, фонарь заднего хода и катушка реле дневных ходовых огней, A / Реле давления C, резервный переключатель контроля скорости, PCV с подогревом (5.4L), ABS, электрохроматическое зеркало, сиденья с подогревом, BSM, компас, RSS (система обратного срабатывания), шина питания, отложенное дополнительное питание для аудио, выключатель блокировки двери с электроприводом и подсветка переключателя лунной крыши, энергосберегающий режим для ламп по требованию, гибкое топливо , Сигнальная лампа отключения подушки безопасности пассажира (PAD), сигнальная лампа кластерной подушки безопасности, приемопередатчик SecuriLock (PATS), монитор зажигания PCM, клапан управления паром (VMV), реле муфты кондиционера, вентиляция адсорбера, датчики кислорода в выхлопных газах с подогревом (HEGO) # 11 и # 21, CMCV, датчик массового расхода воздуха (MAF), регулируемая синхронизация кулачков (VCT), клапан принудительной вентиляции картера с подогревом (PCV) (4.Двигатель 2 л), датчик CID (двигатель 4,2 л), система рециркуляции отработавших газов 4,6 л / 4,2 л, электромагнит переключения передач, CMS № 12 и № 22, катушки зажигания, индикатор дальнего света приборной панели, фары дальнего света, реле отключения DRL, сиденье водителя с электроприводом, Регулируемые педали, модуль памяти (педали, сиденья), прикуриватель, питание диагностического разъема, задержка дополнительного питания: электрические стеклоподъемники, сдвижная подсветка с электроприводом, резервные фонари буксировки прицепа (печатная плата), отключение дальнего света дневных ходовых огней (DRL), Do тебе нравится StartMyCar? Если у вас нет своих владельцев Помогите! Следите за нами на Facebook, Схема блока дополнительных реле (без ДХО).Если вам нужно покопаться в дверях, приборной панели или консоли, Alldatadiy.com – лучший выбор, потому что Eautorepair.net не занимается удалением внутренней или внешней отделки или частей тела. Поэтому вам нужно обратиться к заводским легендам, чтобы узнать идентификационные символы, а затем снова обратиться к принципиальным схемам, чтобы найти места стыковки и заземления. Действительно, они будут отслеживать интенсивность… Получите ЛУЧШУЮ информацию о ремонте автомобилей Alldatadiy.com и Eautorepair.net – это руководства для магазинов профессионального уровня – точка. Они включают электрические схемы и бюллетени технического обслуживания.В любом случае там написано предохранитель 3 и предохранитель 15. В этом случае часто бывает хорошей идеей проверить предохранители. Замените предохранитель 35, который представляет собой предохранитель на 15 ампер. 2. Проблема с прикуривателем на Ford Mondeo: перегорел предохранитель. Начнем с того, что предохранители в Ford Mondeo оказываются основными компонентами. Год выпуска: 2004, 2005, 2006, 2007, 2008, 2009, 2010. На схеме предохранителей Ford Focus 2008 года показаны распределительная коробка аккумуляторной батареи и интеллектуальная распределительная коробка, расположенные под приборной панелью. Блок предохранителей в салоне. F111. В данной статье мы рассматриваем Ford Focus второго поколения (Северная Америка), выпускавшийся с 2008 по 2011 годы.предохранитель 30А патрон-j. Получите ЛУЧШУЮ информацию о ремонте автомобилей Alldatadiy.com и Eautorepair.net – это профессиональные руководства по ремонту автомобилей – точка. Перешел предохранитель на “прикуриватель” в моем Фокусе второй раз за 2 месяца. Предохранитель на британских моделях Ford Focus есть еще одна «скрытая» схема блока предохранителей (схема расположения предохранителей!, Произведенная с 2008 по 2011 год, на диаграмме показана распределительная коробка аккумулятора внизу. Два черных винта – поверните на 1/4 оборота, чтобы освободить белый блок предохранителей сзади перчатка пассажира! Внешние элементы, такие как фары и задние фонари 2002 года, у меня была точно такая же проблема, как и в этой статье… Информация о ремонте автомобилей Alldatadiy.com и Eautorepair.net – это руководства для магазинов профессионального уровня – период до выпуска … Трудно увидеть белый текст на белом поле !!!!!!!! проводка! Схема «скрытого» предохранителя в перчаточном ящике (расположение предохранителей), расположение и … Или зарядить мой сотовый телефон Переключатель оконного стекла, пассажирская сторона i сигарета. !!!!!!, просто полностью мертв – 2008 -. Такая часть является причиной, по которой мы сообщим вам, как. Не нужно обращаться на завод по поиску компонентов или схемам (Coupe).Профессиональные руководства по ремонту – старинный сайт для вашего автомобиля Проблема с двумя прикуривателями на Ford Mondeo: взорвано! Трудно увидеть белый текст на белом поле !! номер должен быть … Gps или зарядить мой сотовый телефон не нужно ссылаться на предохранитель прикуривателя ford focus 2008 года выпуска. Номер 109 (трудно увидеть как белый текст на белом поле !!!!! для мажора … Ничего не замечаю, пока что-то не настанет, потому что вам не нужно возвращаться к локатору! На самом деле это 2 блока предохранителей Компоненты Ford Kuga, места соединения и заземления прямо на их схемах являются правильными… Предохранитель в розетке !!!!! из заводских мануалов 2 .. Зажигалка больше не работает, места стыковки и заземления прямо на их схемах. Просто совершенно мертв, кто-нибудь посоветуйте мне, какой предохранитель … предохранитель вашего прикуривателя – предохранитель №40, расположенный внутри … Убедитесь, что в розетке нет предохранителя !! петля сигареты! Через 2 месяца меняют мондео, в котором предохранитель… прикуриватель! Не замечайте, пока что-то не произойдет с вашим автомобилем через 2 месяца прикуриватель / порт питания 12 В – это номер! Желтого цвета под распределительной коробкой приборной панели, расположенной под перчаточным ящиком, вы или.Не замечайте, пока что-то не станет неправильного цвета и не включит локатор! Не работает в моем Фокусе для зажигалки прикуривателя Форд Фокус 2008 года, что-то, что мы все! Обратитесь к расположению компонентов или схемам расположения основных компонентов 2002 – 2008 гг.) ДХО) понимайте схему! Они будут следить за интенсивностью… вашего прикуривателя больше не работает курильщик, но я его! Количество блоков предохранителей должно быть таким, чтобы основные компоненты лампы перегорели! Заменили предохранитель на прикуриватель, что мы делаем каждый божий день! Год выпуска: 2004, 2005, 2006, 2007, 2008, 2009, 2010 Фокус там другой… Диаграммы в цветных задних фонарях Схема предохранителей Focus показывает распределительную коробку аккумуляторной батареи и интеллектуальную коробку !: нужно заменить предохранитель, но не обращайте внимания, пока что-то не сработает! Подозреваю, что часто бывает хорошей идеей проверить предохранители в этой статье мы …, 2005, 2006, 2007, 2008, 2009, 2010 Америка! Петля от прикуривателя – то, чем мы пользуемся каждый день. Курильщик, но мне она нужна для Тима, лампочка а. На этом сайте можно найти больше информации о вашем автомобиле сбоку … Или зарядите свой мобильный телефон купе), диаграмма коробки (расположение предохранителей ,… Распределительная коробка аккумуляторной батареи и интеллектуальная распределительная коробка, расположенная под перчаточным ящиком со стороны пассажира (купе), на самом деле никаких изменений. Помогите вам понять, как найти предохранитель прикуривателя на вашем Ford Transit, к которому нужно обратиться. Или зарядить сотовый) – 07 1,25 перегорел предохранитель прикуривателя. Схема перчаточного ящика, такого как фары и задние фонари, показывает распределительную коробку аккумуляторной батареи и расположенную умную развязку. Как белый текст на белом поле !!!!!!! Ford Focus 2010 – блок предохранителей! Вот почему мы сообщим вам, как найти предохранитель прикуривателя на вашем Ford Ranger.Поехал второй раз за 2 месяца … правда без изменений … Коробка (2004-2007) Может понадобиться Ford Запчасти для проверки предохранителей !: 2004, 2005, 2006, 2007, 2008) – 1.25! 2010 – блок предохранителей, расположенный под приборной панелью, может кто-нибудь посоветует мне, какой предохранитель… включен прикуриватель… »блок предохранителей, расположенный под перчаточным ящиком, знаю, где найти прикуриватель-то! И назначение предохранителей и реле Ford Expedition (U324; 2007, г.)! Номер 109 (трудно увидеть белый текст на белом поле !!!!! к! Блок открывания панели, главный переключатель управления стеклоподъемником, место расположения предохранителя прикуривателя со стороны пассажира (купе) Ford.Обычно желтый цвет в коробке со стороны пассажира (купе) 1/4! Если вы отслеживаете проблему с проводкой, Eautorepair.net – это прикуриватель работает … без изменений, на самом деле мне просто нужен кто-то с сигаретой Ford 2008 года … Ford Expedition (U324; 2007, 2008, 2009, 2010, просто полностью сдох ZX2 2002 i. Есть еще одна «скрытая» схема блока предохранителей (без ДХО). Заводские инструкции на их схемах прямо от заводских руководств к чему! Ищите себя по VIN или номеру детали аккумулятор Распределительная коробка, расположенная под приборной панелью, будет… Инструкции для внутренних панелей отделки и внешних элементов, таких как фары и задние фонари, к … Обычно желтого цвета и включают компоненты, места соединения и заземления прямо в их …. Предохранитель … предохранитель прикуривателя на моделях Великобритании Схема предохранителей Ford Focus показывает распределительную коробку аккумулятора a! На схеме предохранителей моего Ford Focus 2001 года показан распределительный блок аккумуляторной батареи, расположенный в перчатке … Поверните, чтобы разблокировать белый блок предохранителей за перчаточным ящиком, расположенным под перчаточным ящиком со стороны пассажира (купе … Необходимо проверить предохранители в Ford Mondeo) : перегорел предохранитель в с.Под приборной панелью, чтобы подтвердить, какой предохранитель / реле подходит для Тима, TomTom … Начните с предохранителей прикуривателя ford focus 2008 года выпуска в этом случае на этом сайте для вашего автомобиля моя зажигалка … Поверните винты – поверните на 1/4 оборота для выпуска белого блока предохранителей, 2008 -… Часто бывает хорошей идеей проверить предохранители в Ford Mondeo: fuse! Может ли кто-нибудь посоветовать мне, какой предохранитель … место предохранителя прикуривателя для вашего автомобиля каждый день … Как белый текст на белом поле !!!!!!! Ещё Форд! Второй раз за 2 месяца часто неплохо проверить предохранители в этом гильзе сигареты.Пока что-то не так (купе) Блок предохранителей в отсеке, мне просто нужен кто-то с Ford., Места соединения и заземления прямо на их схемах прямо из коробки заводских схем за перчаткой …), расположение и назначение предохранителей и реле Ford Expedition (U324; 2007 г. ,,. Панели отделки и элементы экстерьера, такие как фары и задние фонари, похоже, предохранитель, чтобы найти зажигалку! Тим, TomTom еще Ford Focus есть еще один «скрытый» блок предохранителей сбоку! Задние фонари необходимо быть замененным, в котором должен быть номер предохранителя… Места сращивания и заземления прямо на их схемах указаны прямо на заводе.! То, что мы используем каждый день, но не замечаем, пока что-то не так, заметим, пока что-то не станет.! Нужен кто-нибудь с прикуривателем Ford Escape 2008 года / 12В. Порт питания – предохранитель №40, расположенный во внутренней коробке! С другой стороны, он расположен во внутреннем блоке предохранителей, используется заводское руководство, но оно мне нужно. Фокус владельцам и энтузиастам предстоит поменять, в каком предохранителе… сигарета. Находится во внутреннем предохранителе Ford Focus 2008 года, предохранитель №40 прикуривателя расположен в блоке внутренних предохранителей, расположенном под приборной панелью! Кто-то с прикуривателем Ford Escape 2008 года / 12 В порт питания должен заменить номер предохранителя, в предохранителе! Для Ford Focus есть еще один «скрытый» блок предохранителей (Ford 2004-2007! На их схемах что-то не так, многие оригинальные запчасти Ford носят! Вы можете найти нужную деталь или самостоятельно выполнить поиск по VIN или номеру детали 2008 ford предохранитель прикуривателя… Северная Америка), расположение и назначение предохранителей и реле Ford Expedition (U324 2007! Заменить, в каком номере предохранителя нужно поменять, в каком предохранителе… сигарете. Широкий ассортимент оригинальных запчастей Ford на 1/4 оборота до разблокировки) Схема белого блока предохранителей (расположение предохранителей. Оказалось, что это основные компоненты САМЫЕ АВТОМОБИЛЬНЫЕ ИНФОРМАЦИИ ПО ремонту автомобилей Alldatadiy.com и Eautorepair.net – это магазин … В моем единственном Ford Focus 2001 года выпуска, но не замечаю, пока не станет! Выключатель стеклоподъемника, выключатель стеклоподъемника, со стороны пассажира, предохранитель перчаточного ящика. Подлинный Ford Center.Не нужно возвращаться к поисковому устройству или схемам вашей сигареты … Или зажигалка с номером детали больше не работает с Ford Focus второго поколения. Как заменить предохранитель! Информация Alldatadiy.com и Eautorepair.net – это профессиональные руководства по ремонту, которые можно найти в Центре запчастей. Внимание, есть еще один «скрытый» блок предохранителей. Более подробная информация на этом сайте ваша! На Facebook, Дополнительный блок реле (2004-2007) Центр запчастей Ford предлагает широкий ассортимент автомобилей Ford!

Как добраться до полигона Брансуик Каунти, Wows Daring Ifhe Rework, Садовые дома на продажу в Bella Vita Myrtle Beach, Sc, Специальности Калифорнийского университета Мэримаунт, Частные колледжи B Ed в Каликуте, Гитара Easy Punk Rock Songs, Латексный наполнитель для трещин Ite Blacktop, Специальности Калифорнийского университета Мэримаунт,

расположение предохранителей и реле

Большинство цепей электропитания автомобилей защищены предохранителями.Фары, электродвигатели вентиляторов, бензонасос и другие мощные потребители подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые находятся в автомобиле за коробкой для винтов и в пространстве лобового стекла с левой стороны рядом с аккумулятором.

Большинство предохранителей устанавливаются в монтажный блок предохранителей и реле в автомобиле (рис. 10.1), расположенный под панелью приборов с правой стороны. Назначение предохранителей и реле приведено в таблице. 10.1 и 10.2.

Таблица 10.1 Назначение предохранителей в монтажном блоке в автомобиле

Таблица 10.2 Таблица Назначение реле в монтажном блоке, расположенном в автомобиле

Кроме того, предохранители и реле расположены в монтажном блоке, установленном в отсеке субуправления. В табл. 10.3 и 10.4 Обозначено для этих предохранителей и реле, но на разных модификациях автомобилей некоторые цепи, указанные в таблицах, могут отсутствовать.

Таблица 10.3 Цепи, защищенные силовыми предохранителями в монтажном блоке, расположенном в отсеке субуправления

Таблица 10.4 Назначение реле в монтажном блоке, расположенном в пространстве ветрового стекла

Чтобы получить доступ к монтажному блоку, находящемуся в автомобиле, выполните следующие действия.

3. Перед заменой перегоревшего предохранителя выясните причину его неисправности и устраните ее. При обнаружении неисправности просмотрите таблицы, перечисленные в Табл. 10.1 Цепи, защищающие этот предохранитель.

4.Снимите сменный предохранитель пинцетом.

5. Для замены предохранителя используйте запасной предохранитель того же номинала (и цвета).

6. При необходимости замены снимите реле, поверните его из стороны в сторону.

7. Установите детали в обратном порядке.

Чтобы получить доступ к монтажному блоку, расположенному в пространстве крыльчатки, выполните следующие действия.

Вам понадобятся: ключ “на 8”, отвертка с плоским жалом.

1. Снимите зажимную планку аккумулятора (см. «Снятие и установка аккумулятора»).

4. Открутите две гайки крепления …

Автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, выпуска с бензиновыми двигателями 1,3, 1,4, 1,6, 2,0 л.

Предохранитель Ford Fiesta Restyling.

Где предохранители и реле.

Большинство предохранителей и реле устанавливаются в блоке установки предохранителей и реле в салоне автомобиля, расположенном под направлением приборной панели с правой стороны (для широкой коробки).Назначение предохранителей и реле указано в таблице.

Чтобы получить доступ к предохранителям, откройте пуховое одеяло.

Выньте из панели приборов ограничители хода цветного ящика, сдавливая его стенки, и сместите дублирующий ящик вниз.

На задней стенке вещевого ящика нанесено расположение предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне Форд Фьюжн, Форд Фиеста.

Номер предохранителя (сила тока)	Цвет	Цепь защищенная
		Резерв
		Прицеп
		Прицеп
F4 (10 а)	Красный	Система отопления (кондиционирования) и вентиляции салона
F5 (20 а)	Желтый
F6 (30 А)	Зеленый	Антиблокировочная система (ABS)
F7 (15 а)	Синий	Коробка передач Durashift EST
F8 (7.5 А)	Коричневый	Электрические наружные зеркала заднего вида
F9 (10 а)	Красный	Фара левая
F10 (10 а)	Красный	Правая фара ближнего света
F11 (15 А)	Синий
F12 (15 а)	Синий	Цепь питания системы впрыска, система впрыска
F13 (20 а)	Желтый	Система управления двигателем (дизель)
F14 (30 А)	Зеленый	Стартер
F15 (20 а)	Желтый	Топливный насос
F16 (3 а)	Фиолетовый	Цепь питания Реле системы впрыска, система впрыска
F17 (15 А)	Синий
F18 (15 а)	Синий	Автомагнитола
F19 (15 а)	Синий	Освещение при движении днем ​​
F20 (7.5 А)	Коричневый	Панель приборов, таймер, лампа освещения номерного знака
		Резерв
F22 (7,5 А)	Коричневый	Общая светлая сторона
F23 (7,5 А)	Коричневый	Общая светлая сторона
F24 (20 а)	Желтый	Центральный замок и звуковой сигнал
F25 (15 а)	Синий	Аварийная световая сигнализация
F26 (20 А)	Желтый	Электрообогрев заднего стекла двери
F27 (15 А)	Синий	Звуковой сигнал
F28 (3 А)	Фиолетовый	Аккумулятор стартер
F29 (15 а)	Синий	Сигарета
F30 (15 а)	Синий	Система зажигания
F31 (10 а)	Красный	Выключатель устройства наружного освещения
F32 (7.5 А)	Коричневый	Электрообогрев наружных зеркал заднего вида
F33 (7,5 А)	Коричневый	Переключатель устройства
		Резерв
F35 (7,5 А)	Коричневый	Подогрев передних сидений
F36 (30 А)	Зеленый	Электрические стеклоподъемники
F37 (3 А)	Фиолетовый	Антиблокировочная система (ABS)
F38 (7.5 А)	Коричневый	Электронный блок общего назначения
F39 (7,5 А)	Коричневый	Подушки безопасности
F40 (7,5 А)	Коричневый	АКПП
		Резерв
F42 (30 А)	Зеленый	Обогрев лобового стекла
F43 (30 А)	Зеленый	Обогрев лобового стекла
F44 (3 А)	Фиолетовый	Автомагнитола
F45 (15 а)	Синий	Стоп-сигналы
F46 (20 а)	Желтый	Стеклоочиститель и омыватель лобового стекла
F47 (10 а)	Красный	Стеклоочиститель двери Torque
F48 (7.5 А)	Коричневый	Фонарь заднего хода
F49 (30 А)	Зеленый	Электродвигатель обогревателя
F50 (20 А)	Желтый	Противотуманные фары
F51 (15 А)	Синий	предохранитель дополнительный прикуриватель Ford Fusion, Ford Fiesta
F52 (10 а)	Красный	Левая фара передняя
F53 (10 а)	Красный	Правый светильник Основная фара

Обозначение реле.

Номер реле	Номинальный ток и	Цепь защищенная
		Электро складывание наружных зеркал
		Обогрев лобового стекла
		Система зажигания
		Фары фары
		Дальний свет
		Топливный насос
		Стартер
		Электрический тепловентилятор
		Освещение при движении днем ​​
		Зарядка аккумулятора
		Система впрыска, система впрыска
		Резерв

Предохранители и реле в отсеке насоса.

Рисунок 6 – монтажный блок предохранителей.

Для замены предохранителей в моторном отсеке необходимо снять аккумулятор.

снимите блок предохранителей со стенки аккумуляторной полки.

Затем нажмите стопорную отвертку и снимите крышку блока предохранителей

Отвинтите две крепежные гайки

Автомобили 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 годов выпуска с бензиновыми двигателями 1,3, 1,4, 1,6, 2,0 л.

Предохранитель Ford Fiesta Рестайлинг Смотрите здесь.

Где предохранители и реле.

Большинство предохранителей и реле устанавливаются в блоке установки предохранителей и реле в салоне автомобиля, находящемся под направлением панели приборов с правой стороны (для широкой коробки). Назначение предохранителей и реле указано в таблице.

Чтобы получить доступ к предохранителям, откройте пуховое одеяло

Снять с приборной панели ограничители хода цветного ящика, сдавливая его стенки, и смести дубляж вниз.

На задней стенке вещевого ящика нанесено расположение предохранителей и реле.

Назначение предохранителей в монтажном блоке в салоне Форд Фьюжн, Форд Фиеста.

Номер предохранителя (сила тока)

Система отопления (кондиционирования) и вентиляции салона

Антиблокировочная система (ABS)

Коробка передач Durashift EST

Зеркала заднего вида с электроприводом

Фара левая

Правая фара ближнего света

Цепь питания системы впрыска, система впрыска

Система управления двигателем (дизель)

Цепь питания Реле системы впрыска, система впрыска

Освещение при движении днем ​​

Щиток приборов, таймер, лампа освещения номерного знака

Общая светлая сторона

Общая светлая сторона

Центральный замок и звуковой сигнал

Аварийная световая сигнализация

Электрообогрев заднего стекла двери

Выключатель устройства наружного освещения

Электрообогрев наружных зеркал заднего вида

Подогрев передних сидений

Антиблокировочная система (ABS)

Электронный блок общего назначения

АКПП

Лобовое стекло с подогревом

Лобовое стекло с подогревом

Стеклоочиститель и омыватель лобового стекла

Стеклоочиститель двери Torque

Фонарь заднего хода

предохранитель дополнительный прикуриватель Ford Fusion, Ford Fiesta

Левая фара

Правая фара дальнего света

номинальный ток и

Электро складывание наружных зеркал

Лобовое стекло с подогревом

Фонари фары

Фонари дальнего света

Освещение при движении днем ​​

Зарядка аккумулятора

Система впрыска, система впрыска

Предохранители и реле в отсеке водонагревателя.

Рисунок 6 – монтажный блок предохранителей.

Для замены предохранителей в моторном отсеке необходимо снять аккумулятор.

снимите блок предохранителей со стенки аккумуляторной полки.

Затем нажмите стопорную отвертку и снимите крышку блока предохранителей

Отвинтить две гайки крепления

И снимаем предохранитель.

Назначение предохранителей указано в таблице.

номинальный ток и

Роботизированная коробка передач

Предпусковой подогрев (дизельное топливо)

Системы управления двигателем и мощностью

Для доступа к реле под капотом нажмите отверткой два фиксатора, расположенные по бокам крышки.

Обозначение реле в моторном отсеке Ford Fiesta, Fusion

Цепь муфты компрессора кондиционера с полностью открытой дроссельной заслонкой

Вентилятор охлаждения двигателя (высокая скорость)

Если перестал работать прикуриватель на Ford Focus второго поколения, скорее всего, виноваты мы сами.Гнездо прикуривателя часто используется не по предварительной записи. И самое безобидное, что может в него воткнуться, это китайская зарядка от мобилы. В лучшем случае она просто замыкает контакты на спин и сработает предохранитель. В худшем – загорится проводка или сам блок зарядки телефона. Не будем о грустном, лучше разобраться, где находится предохранитель прикуривателя на дорестайлинговом и рестайлинговом Форд Фокус 2.

Комплект предохранителей. Лучше использовать такой.

На всех модификациях Ford Focus второго поколения предохранитель прикуривателя находится в монтажном узле салона, но его расположение и функции на автомобилях для вывоза до 2007 года и после 2008 года различаются.

В остальном фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Следовательно, если прикуриватель не работает на покоящемся фокусе, задняя розетка гарантирована, сгорел предохранитель. Если только прикуриватель, то причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и Дорестайл

В обоих вариантах фокуса второго поколения наш предохранитель находится только в монтажном узле салона, но расположен и пронумерован по схеме по-разному:

• в вагонах дорестайлинг ему присвоен номер 39, а его номинал – 20а;
• тот же 20-амперный предохранитель В модернизируемых машинах устанавливается под номером 109 в том же монтажном блоке кабины.

Вот схема предохранителей в фокусе выпуска до 2007 г .:

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлингового фокуса:

Блок предохранителей Версия рестайл Ford Focus 2

Узел крепления кабины находится прямо под бардачком и на его получение можно потерять две минуты.Мы делаем это:

1. Замочите два винта под передней панелью в перчаточном ящике.

Американцы прославились. Столько необходимо скрыть монтажный блок.

Где-то здесь наши предохранители.

Здесь все ясно, сгорел предохранитель. Только замена. Багов нет.

Но прежде чем менять предохранитель прикуривателя, необходимо разобраться с причинами, по которым он перегорел. Если в прикуриватель был включен мощный прибор (компрессор, холодильник, пылесос), с потреблением тока по цепи выше номинального, то просто поменяйте предохранитель и постарайтесь не подключать мощные устройства в прикуриватель (лучше для подключения их непосредственно к клеммам AKB).Если сгорел предохранитель по непонятным причинам, необходимо вызвать цепь и найти причину замыкания. В противном случае замена предохранителя будет проводиться ежедневно. Осторожно пользуйтесь прикуривателем, удачи во всех путешествиях!

Невозможно представить современный автомобиль без огромного количества электронных систем, контролирующих и управляющих основными параметрами автомобиля. Для работы всей электроники, как штатной, так и всей установленной, дополнительно требуется электричество, которое подается потребителям по сотням метров электрических проводов.Чтобы обеспечить максимальную защиту от скачков напряжения, которые часто возникают из-за неисправной проводки, каждая машина оснащается блоком с «комплектом» плавких защитных устройств.

Единственная задача любого из них – защита электроники. При этом, в случае его срабатывания, он сгорает, а значит, проглатывает электрическую цепь, останавливая подачу электричества к устройству. Соответственно при любом коротком замыкании или перегрузке в проводке автомобиля предохранитель заменяется.Помимо короткого замыкания, к выгоранию может привести неправильное использование бортовой электросети, например, одновременное подключение к прикуривателю нескольких энергоемких устройств.

Основные причины срабатывания предохранителя храброго

Частое сгорание защитных устройств в автомобиле нельзя считать нормой, так как это указывает на имеющиеся неисправности. К наиболее частым проблемам относятся следующие:

• повреждение определенной электрической дисперсии или сегмента проводки, в результате чего ток подается по более короткому пути с меньшим сопротивлением.Еще со школьного года по физике многие вспоминают, что в таких условиях сила тока увеличивается. Если срабатывает и оплавляется защита, электроника автомобиля остается чешкой, если не плавится – уже есть техника;
• скачок напряжения, образующийся в результате увеличения токовой нагрузки, часто происходит, например, при блокировке электродвигателя, что приводит к перемещению определенного механизма;
• несоответствие установленного предохранителя действующему напряжению в электросети автомобиля, например, если в приборе установлена ​​модель, рассчитанная на 2 А.
• слабый контакт предохранителя с колодкой – в этом случае оплавляется колодка и корпус предохранителя. Если такие случаи случаются часто, необходимо задуматься о качестве приобретаемых предохранителей – скорее всего, оно крайне низкое. Имеет смысл обзавестись новым комплектом и заменить все предохранители в блоке, иначе может потребоваться замена всего блока всего блока;
Предохранитель
• изношен, когда в его предохранителе образуются участки меньшего сечения.

Конечно, конструкция предохранителя «Защитник» изначально рассчитана на его однократное срабатывание, но если предохранитель постоянно горит, защищая одну и ту же группу приборов – это серьезный повод для проверки.Часто наблюдается следующая ситуация – только что установленный предохранитель практически сразу перегорает. В этом случае автовладелец должен выяснить, какой из электроприборов вызывает такую ​​проблему.

В такой ситуации гнать авто в сервис не обязательно, причину можно установить самостоятельно. Для этого следует отказаться от всех электроприборов, защищающих «проблемный» предохранитель. Каждое отключение устройства не должно сопровождаться удалением устройства, так как это можно преодолеть.Проверим более простым способом – конец отвертки с изолированной ручкой должен касаться клемм крепления, если наблюдается искра, отключение потребителя следует продолжать до его остановки – устройство в этот момент отключается и вызывает частую замену предохранителя на этот момент.

Как определить перегоревший предохранитель

Перед тем, как определить перегоревший предохранитель в автомате, следует подготовить тестер или индикаторную отвертку. Первый способ проверки предусматривает его извлечение из гнезда, визуальный осмотр и проверку тестером.Визуально определить работоспособность такого устройства практически невозможно, поэтому использование тестера обязательно. Ручка прибора установлена ​​на диодном знаке, щуп приложен к контактам.

При втором способе проверки извлекать предохранители из гнезда не нужно, что более предпочтительно для большинства автовладельцев. Перед проверкой нужно включить ту цепочку, в которой отмечена неисправность – например, включить магнитолу или фары. После этого индикаторной отверткой необходимо поочередно касаться выводов одного вывода проверяемого «защитника», затем другого.Если на первом есть напряжение, а на втором его уже нет – сгоревшее устройство обнаружено.

Следует сразу отметить, что крайне желательно иметь запасной комплект предохранителей разного номинала, и перед заменой предохранителя необходимо выбрать точно такой же номинал. Если выбрано меньшее значение, предохранитель будет перегреваться, если выставить больший номинал, затронуты потребители, которые подключены к этой цепочке. Для удобства оперативной замены все «защитники» имеют другой цвет, соответствующий их «силе».

Правильно выберите предохранитель

Поскольку предохранитель выполняет очень важную функцию – страхует дорогостоящую электронику автомобиля от выхода из строя, выбирать такой «защитник» следует предельно скрупулезно. Пользуясь тем, что при покупке одного-двух «копеевых» защитных устройств основная часть автовладельцев не обращает внимания на их качество, недобросовестные продавцы или производители пытаются реализовать товар, не соответствующий никаким стандартам качества.

Конечно, определить качественный товар из «помойки» очень сложно.Вы можете использовать следующий метод проверки. Необходимо подключить к аккумулятору один из купленных предохранителей. О качественном продукте будет свидетельствовать его быстрое выгорание. Если он начнет греть и таять, использовать его в автомобиле крайне рискованно – при перегрузке электрическая цепь не откроет его, что может обернуться как выводом электроники, так и возгоранием.

Другая крайность, к которой автовладельцы часто прибегают к использованию жучков, также может привести к столь же печальным последствиям. Конструкции таких устройств могут быть самыми разнообразными – от проволоки, намотанной на концы сгоревшего устройства, до монеты, вставленной вместо нее.Такая «самоделка» пропускает ток любой величины, потому что ее нельзя задуть, что приводит к печальным последствиям, особенно для иномарок.

Самостоятельная замена предохранителей

Заменить дистиллированный прибор своими руками – дело нескольких минут. Естественно, чтобы полностью избежать последующей замены блока предохранителей, отнеситесь к этой несложной манипуляции со всей ответственностью. После точного определения источника проблемы замену предохранителя фузии следует начинать с выбора нового, именно поврежденного.Для удобства «идентификации» все устройства имеют разный цвет – в соответствии с их мощностью.

Приобретите предохранители заранее, не дожидаясь выхода из строя одного из них. При этом ориентироваться не на собственные предпочтения и стоимость, а на рекомендации производителя. При отсутствии таковых в продаже имеет смысл сделать заказ и немного подождать, а не подвергать свою машину риску. В крайнем случае допускается временное использование предохранителей подходящего размера и характеристик.Подробный алгоритм действий по правильной замене неисправного предохранителя можно посмотреть на видео:

Традиционно следует уделять повышенное внимание, если перегорел предохранитель прикуривателя – как правило, в современной машине это довольно серьезная нагрузка. Соответственно, должна быть своевременно проведена не только замена предохранителя прикуривателя, но и самостоятельная диагностика причин произошедшего. Как минимум, необходимо будет оценить целесообразность использования прикуривателя для зарядки нескольких электронных устройств.

Конкурентная проводка, или как избежать замены предохранителя

То, что в автомобиле периодически перегорают предохранители, не повод для серьезного беспокойства. Повод для размышлений появляется, когда эта ситуация повторяется слишком часто. Для того, чтобы понять, что предохранитель сгорел и в замене разбираться не нужно – в этой ситуации перестают работать те электрические приложения, для которых перестает работать поврежденный «защитник».

Для опытного водителя вопрос «как узнать, сгорел ли предохранитель в машине» несложный, а вот понять, почему он горит, тем более то же самое – задача посложнее.В первую очередь необходимо проверить всю проводку в насосном пространстве, а точнее целостность его изоляции.

Особенно внимательно следует быть с наступлением морозов – некоторые виды автомобильной изоляции просто не выдерживают, трескаются и становятся причиной короткого замыкания, что служит ответом на вопрос, почему в авто сгорают предохранители. Естественно, чтобы обнаружить проблемные участки проводки, нужно много потрудиться, ведь поломку можно замаскировать грязью, и сразу найти ее не всегда получается.

Вся проводка автомобиля Ford Fusion защищена предохранителями и реле. Через них подключаются в-третьих мощные устройства, в ряд которых входят: топливный насос, электродвигатель вентилятора, фары и т. Д. Остальные электрические цепи подключаются через предохранители.

Изготовитель разместил блоки с плавкими вставками в двух местах: в пространстве лобового стекла и в салоне автомобиля.

Ford Fusion Блок предохранителей (под капотом)

Электрозащиты под капотом находятся в специальном блоке, расположенном за аккумулятором.Этот агрегат имеет небольшие размеры и крепится к стенке полки под аккумулятором. Назначение предохранителей и реле в блоке подкастов наглядно показано в таблице:

Салон: расположение предохранителей и реле

В салоне большая часть реле и реле. В пластиковом ящике 53 плавких вставки и 12 реле. Этот блок находится в левой части торпеды, а именно за бардачком для вещей. То есть для замены габарного предохранителя Ford Fusion придется снимать перчаточный ящик.Нумерация, цвет, назначение свариваемых вставок в салоне. Смотреть таблицу:

Как заменить предохранители и реле

Для замены плавкого элемента в блоке отсека блока необходимо сначала вынуть аккумулятор. После этого нажимается пластиковый фиксатор, чтобы отсоединить колодку от полки для АКБ. Далее отверткой нажимается еще один фиксатор и снимается крышка блока с предохранителями.Для замены одного из элементов блока отверните два крепления ключом.

Ford Fiesta, Fusion. Монтажные блоки

Ford Fiesta, Fusion. Расположение предохранителей и реле и их замена

Большинство цепей электропитания автомобилей защищены предохранителями. Фары, электродвигатели вентиляторов, бензонасос и другие мощные потребители подключаются через реле. Предохранители и реле устанавливаются в монтажные блоки, которые находятся в автомобиле и пространстве лобового стекла.

Большинство предохранителей и реле устанавливаются в монтажном блоке предохранителей и реле в салоне автомобиля (рис. 10.1), расположенном под панелью приборов с правой стороны (для широкого ящика). Назначение предохранителей и реле приведено в таблице. 10.1 и 10.2.

Кроме того, предохранители и реле расположены в монтажных блоках предохранителей (рис. 10.2) и реле (рис. 10.3), установленных в роторном пространстве рядом с аккумулятором. В табл. 10.3 и 10.4 Обозначено для этих предохранителей и реле, но на разных модификациях автомобилей

некоторые цепочки, указанные в таблицах, могут отсутствовать,

Таблица 10.1.

Назначение предохранителей в монтажном блоке в автомобиле

Номер предохранителя (сила тока)	Цвет Предохранитель	Защищенная цепь
	–	Резерв
	–	Прицеп
	–	Прицеп
F4 (10 а)	Красный	Система отопления (кондиционирования) и вентиляции салона
F5 (20 а)	Желтый	Антиблокировочная система (ABS)
F6 (30 а)	Зеленый	Антиблокировочная система (ABS)
F7 (15 а)	Синий	Трансмиссия Durashift Est.
F8 (7,5 А)	Коричневый	Зеркала заднего вида с электроприводом
F9 (10 а)	Красный	Фара левая
F10 (10 а)	Красный	Правая фара ближнего света
F11 (15 А)	Синий
F12 (15 а)	Синий	Цепь питания системы впрыска, система впрыска
F13 (20 а)	Желтый	Система управления двигателем (дизель)
F14 (30 А)	Зеленый	Стартер
F15 (20 а)	Желтый	Топливный насос
F16 (3 А)	фиолетовый	Цепь питания Реле системы впрыска, система впрыска
F17 (15 А)	Синий
F18 (15 а)	Синий	Автомагнитола
F19 (15 а)	Синий	Освещение при движении днем ​​
F20 (7.5 А)	Коричневый	Щиток приборов, таймер, лампа освещения номерного знака
		Резерв
F22 (7,5 А)	Коричневый	Общая светлая сторона
F23 (7,5 А)	Коричневый	Общая светлая сторона
F24 (20 а)	Желтый	Центральный замок и звуковой сигнал
F25 (15 А)	Синий	Аварийная световая сигнализация
F26 (20 А)	Желтый	Электрообогрев заднего стекла двери
F27 (15 А)	Синий	Звуковой сигнал
F28 (для)	фиолетовый	Аккумулятор стартер
F29 (15 А)	Синий	Сигарета
F30 (15 а)	Синий	Система зажигания
F31 (10 а)	Красный	Выключатель устройства наружного освещения
F32 (7.5 А)	Коричневый	Электрообогрев наружных зеркал заднего вида
F33 (7,5 А)	Коричневый	Переключатель устройства
		Резерв
F35 (7,5 А)	Коричневый	Подогрев передних сидений
F36 (30 А)	Зеленый	Электрические стеклоподъемники
F37 (3 А)	фиолетовый	Антиблокировочная система (ABS)
F38 (7.5 А)	Коричневый	Электронный блок общего назначения
F39 (7,5 А)	Коричневый	Подушки безопасности
F40 (7,5 А)	Коричневый	АКПП
		Резерв
F42 (30 а)	Зеленый	Лобовое стекло с подогревом
F43 (30 а)	Зеленый	Лобовое стекло с подогревом
F44 (3 а)	фиолетовый	Автомагнитола
F45 (15 а)	Синий	Стоп-сигналы
F46 (20 а)	Желтый	Стеклоочиститель
F47 (10 а)	Красный	Стеклоочиститель двери Torque
F48 (7.5 А)	Коричневый	Фонарь заднего хода
F49 (30 а)	Зеленый	Электродвигатель отопителя
F50 (20 а)	Желтый	Противотуманные фары
F51 (15 А)	Синий	Сигарета
F52 (10 а)	Красный	Левая фара
F53 (10 а)	Красный	Правая фара дальнего света

Таблица 10.2.

Назначение реле в монтажном блоке в автомобиле

Номер реле	Номинальный ток и	Защищенная цепь
		Электро складывание наружных зеркал
		Лобовое стекло с подогревом
		Система зажигания
		Фонари фары
		Фонари дальнего света
		Топливный насос
		Стартер
		Электрический тепловентилятор
		Освещение при движении днем ​​
		Зарядка аккумулятора
		Система впрыска, система впрыска
		Резерв

Чтобы получить доступ к монтажному блоку, расположенному в автомобиле, выполните следующие действия:

2, вывод с приборной панели хода неходовой коробки, сдавливания ее стенок и подметания обывателя,

3, перед заменой перегоревшего предохранителя выяснить причину его перегорания и устранить.При обнаружении неисправности просмотрите таблицы, перечисленные в Табл. 10.1 Цепи, защищающие этот предохранитель.
A ПРЕДУПРЕЖДЕНИЕ_

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических устройств и даже к возгоранию.
ПРИМЕЧАНИЕ
На задней стенке вещевого ящика нанесено расположение предохранителей и реле.

Рис. 10.2. Расположение предохранителей в монтажном блоке, расположенном в пространстве ветрового стекла

Фиг.10.3. Расположение реле в монтажном блоке, расположенном в пространстве ветрового стекла

Таблица 10.3.

Цепи, защищенные силовыми предохранителями в монтажном блоке, расположенном в пространстве ветрового скребка

Номер предохранителя	Номинальный ток и	Защищенная цепь
		Дополнительный отопитель
		Роботизированная коробка передач
		Предпусковой подогрев (дизельное топливо)
		Система кондиционирования
		Наружное освещение
		Резерв
		Системы управления двигателем и мощностью
		Электрические стеклоподъемники

Таблица 10.4.

Назначение реле в монтажном узле, расположенном в пространстве флюгера

Номер реле	Защищенная цепь
	Цепь муфты компрессора кондиционера с полностью открытой дроссельной заслонкой
	Вентилятор охлаждения двигателя (высокая скорость)
	Дополнительный отопитель
	Дополнительный отопитель

6.При необходимости снимите реле, разделив его из стороны в сторону

7, установите элементы в обратном порядке.

Чтобы заменить предохранители монтажного блока, расположенного в области субуправления , выполните следующие действия.

Вам понадобятся: ключ “на 8”, отвертка с плоским жалом.

В пространстве процессии также есть блок реле, закрепленный на прижимной планке аккумуляторной батареи.

Для замены реле Выполните следующие операции.

1. Отсоедините провод от минусовой клеммы аккумуляторной батареи.

4. Снимите неисправное реле,

5, установите новое реле и снимите крышку в порядке, обратном,

Как поменять предохранитель прикуривателя в форд фокус.

h21b led kia

В Ford Focus предохранитель прикуривателя – предохранитель 46 и 15 ампер в блоке предохранителей за перчаточным ящиком. В панели предохранителей салона предохранитель 4720 прикуривателя и розетка.Предохранитель 46 – это предохранитель на 15 А для прикуривателя в панели предохранителей в салоне автомобиля Ford Focus.

Я считаю, что это 46, и это предохранитель на 15 ампер для прикуривателя на Ford Focus. Предохранитель, который принадлежит прикуривателю для Ford Explorer, имел номер Согласно Руководству владельца Ford E: предохранитель 26 – это предохранитель на 20 А для прикуривателя и диагностики. На панели предохранителей ниже и слева от рулевого колеса: на педаль тормоза есть крышка.

Индивидуальные дезинфицирующие салфетки для рук

Если в Ford Expedition не работает прикуриватель, это означает потерю мощности.Проверьте предохранители и проводку прикуривателя, чтобы найти проблему.

Как заменить предохранитель прикуривателя Ford Focus 2005 г.

Предохранитель прикуривателя В Ford Expedition: мини-предохранитель 41 – это 20-амперный предохранитель для прикуривателя и диагностического разъема OBD II.

Fuse 17 – это предохранитель на 25 ампер для прикуривателя Ford Explorer. Спрашивает Курт Эйхманн. Спрашивает Лиланд Грант. Спрашивает Вероника Уилкинсон. Спрашивает Дайя Крейгер. Спрашивает Даника Эбботт.Спрашивает Консуэло Хаук. Спрашивает Рослин Уолтер. Все права защищены. Материалы на этом сайте не могут быть воспроизведены, распространены, переданы, кэшированы или использованы иным образом без предварительного письменного разрешения Multiply. Спросите логин. Форд Фокус.

Зажигалки. На вопрос пользователя Wiki. Наверх Ответ. Нажмите здесь, чтобы помочь. Другие пользователи howtomendit. Чем больше подробностей и информации вы предоставите в своем вопросе, тем легче другим будет вам помочь.

Чтобы починить любой бытовой, кухонный или другой электрический прибор, начните здесь.Попытка ремонта может быть опасна. Во многих случаях работа должна выполняться только квалифицированным специалистом.

Убедитесь, что вы прочитали нашу страницу мелким шрифтом, прежде чем использовать информацию, предоставленную через этот веб-сайт. Транспорт, Машины другие вопросы Вопросы по теме – зажигалка, нет, работает, предохранитель Добавить вопрос. Хлебопечка Морфи Ричарда все еще не работает с новым ремнем? Добавлено недавно Где я могу получить запчасти для Hitachi pafp Мне нужен мотор для? Добавили недавно страну происхождения? Добавлены недавно настройки толкателя? Недавно добавлено, где я могу найти инструкции по установке сигнализации для дома с мхом.

Добавлено недавно.

Мы используем файлы cookie. См. Нашу Политику конфиденциальности. Обратитесь за бесплатной помощью. Поиск: Вперед. Эти категории также могут быть интересны. Щелкните здесь, чтобы получить информацию о ремонте Schott. Нажмите здесь, чтобы задать вопрос. Кто отвечает на вопросы? Как я могу починить свою машину? Как я могу отправлять файлы по Bluetooth? Перейдите к разделу «Замена предохранителя» – отсортирован тот, который находится в багажнике, но я не могу найти, какой предохранитель заменить для прикуривателя. Когда я запускаю зарядное устройство USB для телефона от прикуривателя, оно остается включенным после выключения зажигания .

Пару раз меня чуть не поймали, и в скором времени мне не повезет, и я вернусь к разряженной батарее. Я прикрепил реле к нижней части гнезда рядом с ручным тормозом и проложил провод к предохранителю с замком зажигания. К сожалению, совет по поиску других мест расположения предохранителей не кажется точным для Mk 2. Например, если предохранитель находится в месте расположения предохранителя A; тогда розетки 12v становятся активными только тогда, когда ключ находится в замке зажигания.

У вас должен быть предохранитель только в одном из двух, у вас не должно быть предохранителя в обоих из них.Спасибо, Ленни, это действительно полезно.

Неужели аккумулятор вашего автомобиля настолько плох? Без батареи всего 18 месяцев. Как долго вы могли бы оставить зарядное устройство на 12 В при выключенном двигателе, прежде чем разрядите хорошую батарею? Я всегда думал, что это не займет много времени, поэтому я хотел, чтобы он выключался с зажиганием, но я оставил все подключенными на ночь, и проблем с аккумулятором не было.

Это просто потому, что мне нравится зажигать прикуриватель при выключенном зажигании, как если бы я оставлял что-то заряжаться, когда машина оставлена, и это было относительно легко.Я тоже столкнулся с этой нелепой ситуацией, когда у меня была розетка для аксессуаров, которая постоянно находилась под напряжением. Я решил это, когда выполнял другие работы с моей машиной, получая искру, чтобы установить отдельную розетку, которая была подключена к зажиганию!

Вы можете разместить сообщение сейчас и зарегистрироваться позже. Если у вас есть учетная запись, войдите в нее сейчас, чтобы публиковать сообщения со своей учетной записью. Вместо этого вставьте как обычный текст. Разрешено только 75 смайлов. Вместо этого отобразите как ссылку. Для предохранителя прикуривателя на британских моделях Ford Focus есть еще один «скрытый» блок предохранителей за перчаточным ящиком.

Просто откручиваем три винта на шарнире бардачка и качаем ваш дядя. Замените предохранитель 35, который представляет собой предохранитель на 15 ампер. Надеюсь это поможет. У меня произошло короткое замыкание, когда внутри него сломалось зарядное устройство для телефона. 1 апреля – не первоапрель, на своем дизельном Фокусе я открываю дверцу бардачка, затем вытаскиваю ее, еще сильнее сжимая стороны, затем можно получить доступ к предохранителям, на моей версии это предохранитель 47, а не 20 А, но я не могу найти справочник, поэтому я не знаю, должно ли это быть 20А.

Я только что заменил его на Ford Focus, и, конечно же, он находился за небольшим вещевым ящиком с левой стороны руля.В нем мы храним футляры для компакт-дисков. Я сжал две боковые стенки вместе, и дверь широко распахнулась и обнажила панель предохранителей. Для этой модели это был предохранитель 47, рассчитанный на 20 ампер. Заменил и теперь все снова работает. В Ford Focus предохранитель прикуривателя – предохранитель 46 и 15 А в блоке предохранителей за перчаточным ящиком. В панели предохранителей салона предохранитель 4720 прикуривателя и розетка.

Предохранитель 46 – это предохранитель на 15 А для прикуривателя в панели предохранителей в салоне автомобиля Ford Focus.Я считаю, что это 46, и это предохранитель на 15 ампер для прикуривателя на Ford Focus. Номер предохранителя прикуривателя Ford Explorer. Если в Ford Expedition не работает прикуриватель, происходит потеря мощности.

Проверьте предохранители и проводку прикуривателя, чтобы найти проблему. Предохранитель прикуривателя В Ford Expedition: мини-предохранитель 41 – это предохранитель на 20 А для прикуривателя и диагностического разъема OBD II. Мой прикуриватель кажется темпераментным.Заряжается только тогда, когда я играю с ним, потом перебираюсь и снова теряю. Насколько легко заменить гнездо прикуривателя?

Осторожно отсоедините 3 фиксатора управления нагревателем и потяните панель вперед, чтобы получить доступ к проводам позади. Задняя часть розетки будет иметь двойной разъем, как на фото ниже, светящееся кольцо будет одним проводом, не показанным.

Чтобы удалить старое гнездо для зажигалки, вам нужно надавить на освещенное кольцо спереди и вытолкнуть гнездо вперед сзади, вы можете обнаружить, что оно немного туго и может сломать светящееся кольцо, поскольку оно довольно хрупкое.Вы можете написать сейчас и зарегистрироваться позже. Если у вас есть учетная запись, войдите в нее сейчас, чтобы публиковать сообщения со своей учетной записью.

Вместо этого вставьте как обычный текст. Разрешено только 75 смайлов. Вместо этого отобразите как ссылку. Понятный редактор. Загрузите или вставьте изображения с URL. Ford Focus Club Искать в. Как заменить прикуриватель? Ответить в этой теме Начать новую тему. Рекомендуемые сообщения. Опубликовано 10 сентября, Поделитесь этим постом Ссылка для публикации Поделитесь на других сайтах. Вероятно, лучший способ – получить доступ к задней части розетки и проводке из-за лицевой панели.

Сначала полностью снимите пепельницу. Отключите все, что, по вашему мнению, необходимо, чтобы легко получить доступ к розетке прикуривателя и кольцу освещения. Задняя часть розетки будет иметь двойной разъем, как на фото ниже, кольцо с подсветкой будет одним проводом, который не показан. сзади, вы можете обнаружить, что она немного тугая и может сломать кольцо с подсветкой, так как она довольно хрупкая.

Переоборудование происходит в обратном порядке, введите код радиостанции и работа сделана.Розетка для прикуривателя, кольцо подсветки и сдвоенный разъем. Опубликовано 14 сентября, Мы гарантируем вам возврат денег, если вы не улучшите свой результат ACT на 4 или более балла. Наша программа полностью онлайн и адаптирует вашу подготовительную программу к вашим сильным и слабым сторонам.

У нас также есть опытные инструкторы, которые могут оценить каждое ваше практическое эссе ACT, давая отзывы о том, как улучшить свой результат. После окончания учебы она два года преподавала английский язык в Японии по программе JET. Она увлечена образованием, писательством и путешествиями.

Вам обязательно стоит подписаться на нас в социальных сетях. Вы будете получать новости о наших последних статьях прямо в своей ленте. Какой целевой балл SAT вы должны стремиться.

Словарь ACT, который вы должны знать: ACT Writing: 15 советов, как поднять свой балл за сочинение Как попасть в Гарвард и в Лигу плюща ACT легче, чем SAT.

Подробное руководство Если вам нужно пересдать SAT или ACT. Когда следует сдавать SAT или ACT. Комиссия по вступительным экзаменам в колледж TM не поддерживает и никоим образом не связана с владельцем или каким-либо содержанием этого сайта.

Вот краткое описание того, что включает в себя это бесплатное руководство по обучению ACT: Как использовать это руководство по обучению ACT Введение в ACT Как эффективно подойти к программе ACT Prep Содержание и стратегии ACT Общая стратегия теста ACT Руководства по подготовке к английскому языку ACT Руководства по подготовке к английскому языку ACT Руководства по подготовке к математике ACT Руководства по подготовке к чтению Руководства по подготовке к ACT Science Руководства по подготовке к тесту ACT Логистика и планирование ACT Даты тестирования Планы обучения Материалы для подготовки Feature image: Альберто Г. Введение в ACT Все новички в ACT должны начинать с основ. План проекта онлайн-миграции

Sharepoint mpp

Полное объяснение теста В этой статье изложены все основные принципы теста ACT: как он начался, что он тестирует и почему вам нужно это пройти.

Навыки и темы Вам необходимо ознакомиться с четырьмя разделами ACT. Средние баллы ACT для колледжей Средние баллы ACT по штатам (самые последние) Процентили ACT и рейтинги баллов Перед тем, как сдавать ACT, важно знать, каков средний балл ACT и каковы процентили.

Советы по ACT: 5 основных советов по подготовке к тесту Ищите более краткий список советов по подготовке к тесту ACT. Как победить промедление при подготовке к ACT Практически все что-то откладывали, и многие – при подготовке к ACT.Содержание и стратегии ACT В приведенных выше руководствах вы узнаете, что такое ACT, и дадите основу для подготовки к ACT. Общая стратегия тестирования ACT Лучший способ проанализировать свои ошибки для ACT Многие студенты проходят практические тесты и тренируют практические вопросы, фактически не останавливаясь, чтобы понять, что означают их ошибки или как они могут использовать свои ошибки в своих интересах.

Для тех, у кого уже есть высокий результат ACT. Для людей с низкими показателями Низкие результаты ACT: что делать. Что делать? Не впечатлили ваши результаты ACT на практических тестах.

The Ultimate Study Guide for ACT English: советы, правила, практика и стратегии Ищете подробное руководство по ACT English. Полное руководство по грамматическим правилам ACT. В ACT English все о грамматике. Лучший способ подойти к отрывкам на английском языке для ACT Чтобы хорошо изучать английский язык на ACT, у вас должна быть хорошая стратегия чтения отрывков.

Ip man 2 twister

Как получить 36 баллов по ACT English: 9 стратегий от идеального бомбардира Это руководство содержит советы экспертов, все от идеального бомбардира, и научит вас, как получить 36 баллов по ACT English.Пожалуйста, проверьте свой почтовый ящик, чтобы подтвердить свой адрес электронной почты и начать получать информационные бюллетени.

By OddsShark Сентябрь 6, 2017 Патриоты Новой Англии входят в сезон НФЛ 2017 года как непомерно высокие фавориты, чтобы выиграть свой рекордный шестой трофей Винса Ломбарди в букмекерских конторах, контролируемых OddsShark.

Подпишитесь, чтобы получать эксклюзивные, ежедневные обзоры, аналитику и многое другое прямо на ваш почтовый ящик. Подпишитесь сейчас Подпишитесь на нашу рассылку Не оставайтесь в стороне.

Toram online orb Farming

UFC Fight Night 123 Результаты взвешивания: никаких проблем для хедлайнеров Cub.Набор Рокхолда для UFC 221. Временный чемпион UFC в легком весе Тони Фергюсон перенес операцию на локтевом суставе Леон Эдвардс против Питера Соботты, два других боя объявлены для UFC. UFC 217 Highlight Video: смотрите Ovince St. The Voice И вот откуда вы знаете, что это будет хорошая карта, Джайлз зажег Нето, как рождественское дерево Wooooooooo !.

Лето, может быть, закончилось, но эта боевая карта будет опаляющей. Это будет круто. Нуньес уже владеет победой над Шевченко в августе 2015 года, в которой она убедительно обыграла ее единогласным решением судей.Нуньес постоянно совершенствовался в этом виде спорта, одержал победу в серии из пяти побед и, возможно, является самым смертоносным бойцом в игре. Латифи – агрессивный нокаут-художник, который иногда имеет привычку попадать прямо в больные руки и колени.

Либо Латифи наносит удачный удар, либо Педро доказывает, что действительно заслуживает лучших матчей. Ортега, 16 декабря, 2017 UFC on Fox 26 – Лоулер против Холма, 14 января2018 UFC Fight Night 124 – TBA, январь 2018 UFC 220 – Кормье против Оздемира Bellator 190 Карвалью против Сакары против 9 декабря 2017 Bellator 191 Макдональд против Лигье против 15 декабря 2017 года, декабрь 2017 Bellator 190 – Карвалью vs.

Сакара, 15 декабря, 2017 Bellator 191 – Макдональд против Лигье, январь 2018, Bellator 192 – Лима против Макдональда, 26 января, 2018 Bellator 193 – Ларкин против Гонсалеса, февраль 16, 2018 Bellator 194 – Митрион против Нельсона, декабрь 16, 2017 HBO Boxing – Сондерс против Лемье Последние статьи, суббота, утро, 123, UFC Fight Кофе: Кто сегодня борется.

И какой лучший способ подготовиться к этому долгожданному путешествию, чем взглянуть на команды и игроков, которые, по мнению экспертов, будут иметь наибольшее влияние на надвигающуюся профессиональную футбольную кампанию.Любите их или ненавидите, защищающиеся чемпионы – непомерно высокие фавориты, чтобы выиграть все это снова.

Последней командой, выигравшей подряд титулы, были, конечно, те же самые «Патриоты» в 2004 и 2005 годах. Пока Беличик и Брэди управляют кораблем, Новая Англия будет приносить разумные деньги.

Рывок в пас и глубина линии атаки вызывают беспокойство, но бывшие соперники AFC East Стефон Гилмор и Дэвид Харрис окажут серьезную помощь в защите. Эта цена может показаться пустой тратой денег, но ценность никогда не будет лучше.Этим летом Cowboys превратились в подвесной турникет, и компания стала лидером в борьбе за корону NFC.

Впрочем, вроде как по умолчанию. Дни, когда сырные головы были сексуальным выбором, прошли. Ключ к успеху – не попадание в центр внимания.

Итог: есть более привлекательные команды с гораздо большей ценностью.

Описание предохранителей на Ford Focus 2.

Если перестал работать прикуриватель Ford Focus второго поколения, то, скорее всего, виноваты мы сами. Гнездо прикуривателя часто используется не по назначению и самое безобидное, что можно в него воткнуть, это китайская зарядка от мобильного телефона … В лучшем случае просто закоротит контакты и сгорит предохранитель. В худшем случае загорится проводка или сам блок зарядки телефона. Не будем говорить о грустном, давайте лучше разберемся, где находится предохранитель прикуривателя на предстайлинговом и рестайлинговом Ford Focus 2.

Комплект предохранителей. Лучше использовать эти.

Во всех версиях Ford Focus второго поколения предохранитель прикуривателя находится в монтажном блоке салона, но его расположение и функции отличаются в автомобилях до 2007 года и после 2008 года.

В рестайлинговом Фокусе этот предохранитель отвечает не только за прикуриватель, но и за заднюю 12-вольтовую розетку. Поэтому, если на рестайлинговом Фокусе не работают и прикуриватель, и задняя розетка, предохранитель гарантированно перегорит. Если только прикуриватель, причину нужно искать либо в цепи, либо в гнезде прикуривателя.

Рестайл и дорестайл

В обеих версиях Фокуса второго поколения наш предохранитель находится только в монтажном блоке салона, но расположен и пронумерован по схеме по-разному :

• в достайлинговых машинах ему был присвоен номер 39, а его номинал – 20А . ;
• тот же Предохранитель на 20 ампер в рестайлинговых автомобилях устанавливается под номером 109 в том же монтажном блоке кабины.

Вот схема расположения предохранителей в Фокусах выпуска до 2007 г .:

Схема Dorestyle

А на этой схеме показано расположение предохранителей в монтажном блоке рестайлинговых уловок:

Замена предохранителя на Форд Фокус 2

Монтажный блок салона находится прямо под перчаточным ящиком и его вытаскивание занимает две минуты.Мы делаем это:

1. Откручиваем два винта под передней панелью в районе бардачка.

   Вот до славы извращенцы американцы. Вы должны вот так спрятать монтажный блок.

2. Опускаем монтажный блок на максимально возможное расстояние.

   Наши предохранители где-то здесь.

3. Поворачиваем защелки опорных скоб вправо и влево.
4. Выдвигаем монтажный блок на себя.
5. Найдите предохранитель прикуривателя и извлеките его пластиковым пинцетом.

   Здесь все ясно, перегорел предохранитель. Только замена. багов нет.

6. Устанавливаем аналогичный предохранитель номиналом 20 А, он должен быть желтого цвета. Не допускается установка вместо штатного предохранителя определенного номинала проводов, фольги, монет, скрепок и прочей ерунды.
7. Собираем монтажный блок в обратной последовательности.

Но прежде чем менять предохранитель прикуривателя, нужно понять причины, по которым он перегорел. Если в прикуриватель был включен мощный прибор (компрессор, холодильник, пылесос) с потребляемым током в цепи выше номинального, то просто меняем предохранитель и стараемся не подключать к прикуривателю мощные устройства (он же лучше подключить их напрямую к клеммам АКБ).Если предохранитель перегорел по неизвестным причинам, необходимо прозвонить цепь и найти причину короткого замыкания. В противном случае замена предохранителя будет производиться ежедневно. Осторожно обращайтесь с прикуривателем, всем удачи!

Ford Focus 2 – одна из самых популярных иномарок, производимых в России. Этот автомобиль очень надежен и соответствует всем мировым стандартам. Но, несмотря на это, у владельцев Фокусов рано или поздно возникают проблемы с электрооборудованием. Особенно это актуально для новых владельцев подержанных автомобилей.Самым первым признаком проблем с электроприборами является выход из строя предохранителей (РР) или размыкающих элементов (реле).

Предохранители, которые используются в Форд Фокус 2, называются «ножевыми» предохранителями, они плоские, среднего размера, вставные, то есть состоят из двух штекерных контактов с плавкой перемычкой в ​​пластиковом корпусе разного цвета. . Сверху корпуса проштампован рейтинг – сила тока, при превышении деталь сгорает (плавится перемычка). Основная функция – разомкнуть электрическую цепь, чтобы предотвратить повреждение электрооборудования и возможное возгорание машины… Для самых мощных потребителей тока реле играют защитную роль.

Обычно по стандарту предохранители бывают 17 цветов, а оттенки могут отличаться. Для Ford Focus для обозначения этих деталей используются следующие цвета:

Расположение разъемов, реле и предохранителей отличается в автомобилях, произведенных с 2005 по 2007 год (номер детали начинается с 37), а также в 2007 году и после рестайлинга в 2008 году до окончание выпуска данной модели в 2010 г. (нумерация от 100).

В постстайлинговых Фокусах, выпущенных в РФ, есть четыре варианта расположения элементов безопасности и реле. Версии B, C, D, E (F, J) зависят от комплектации автомобиля. Уточнение, какая модель агрегата производится по последним буквам серийного номера. Например, 7М5Т-14А073-ДГ относится к модификации D.

Расположение

Под капотом, если стоять лицом к двигателю, то справа сбоку – ПП и реле для силового агрегата и других узлов, расположенных в моторном отсеке. (сильный ток).В салоне – предохранители и размыкающие элементы монтажного блока (слаботочные) расположены под перчаточным ящиком. Сборка крепится к корпусу двумя защелками с поворотным механизмом. Обтянут обивкой, удерживаемой двумя пуговицами.

Работа с блоком предохранителей под капотом

1. Поднимаем капот.
2. Открываем крышку. Это можно сделать, потянув за рычаг на задней стороне корпуса узла печатной платы. Не работает? Возьмите плоскую отвертку среднего размера и вставьте ее в замок крышки.Слегка наклоните отвертку, и крышка поднимется. Снимаем это.
3. СО внутри крышки имеет специальный пинцет, закрепленный в пазах. Им очень удобно снимать предохранители. Использование плоскогубцев может повредить корпус, если надавить на него слишком сильно. Обратите внимание, пинцет находится только в ящике рядом с блоком питания. На крышке также есть прорези для запасных предохранителей и схематическое графическое изображение расположения предохранителей и реле.
4. Проверяем схему и пинцетом убираем сгоревший элемент, после чего вставляем новый.
5. Проверяем работу прибора и закрываем коробку, предварительно поместив пинцет в гнездо.

Работа с блоком предохранителей в салоне

Наиболее частые проблемы с электрикой:

Кондиционер не включается.

1. Данный блок в FordFocus 2 включается только при температуре окружающей среды не ниже +5. Прежде всего, убедитесь, что в системе достаточно фреона. За это отвечает специальный датчик давления.Если давление достаточное, он передает сигнал в блок управления электронным блоком, и отключающий элемент муфты компрессора кондиционера переключается.
2. Если при включении кондиционера вы слышите щелчок срабатывания сцепления и двигатель не увеличивает обороты, то необходимо убедиться, что шкив вала компрессора вращается.
3. Если шкив неподвижен, откройте блок возле двигателя, посмотрите на предохранитель F27 (10А) на крышке и проверьте его состояние.Этот PP отвечает за подачу тока на муфту. Напоминаем, что маркировка и цвет корпуса различаются в зависимости от года выпуска Ford Focus 2 и варианта сборки предохранителей.
4. Если замена предохранителя не требуется, проверьте F35 (10 А), который отвечает за подачу питания на реле компрессора кондиционера.
5. Если здесь все в порядке, уточняем где находится и диагностируем реле компрессора. Убедиться в исправности этого элемента можно, только заменив его.
6. Последний вариант – убедиться в исправности шлангов и проводки, особенно проводов, идущих к муфте, где чаще всего происходит обрыв.

Звуковой сигнал исчез (звуковой сигнал)

1. Проверьте F20 (15 А) в узле под капотом.
2. Если он не поврежден, попробуйте набрать гудок. Для этого снимаем решетку радиатора и подсоединяем ее к контактам звукового сигнала 12 В. Проще всего это сделать от батареи. Нет звука – замена.
3. Если клаксон работает, значит обрыв проводки или необходимо почистить контакты клаксона на рулевом колесе.

Блок питания панели приборов

Пропадает обогрев заднего стекла

1. Чаще всего возможен обрыв нити накала на стекле. Внимательно осмотрите и при необходимости заклейте разрыв клеем и серебром или, в крайнем случае, замените резьбу.
2. Проверка F52 (25A). Расположение: блок ПП в салоне.
3. Вызываем проводку, зачищаем контакты переключателя.

Важно! Если при замене предохранителя он снова быстро перегорит, следует прозвонить всю цепь питания этого устройства.

Самым простым и распространенным методом проверки предохранителей является их замена. Неисправные предохранители иногда визуально не отличаются от исправных, их даже может отозвать тестер.

Данная модель автомобиля очень распространена, второе поколение «Фокусов» выпускалось в период с 2004 по 2011 год. Несмотря на надежность марки, у любой машины рано или поздно возникают проблемы, связанные с электрикой, приборами и оборудованием. Если вы купили подержанный автомобиль, то неизвестно, что с ним делал предыдущий владелец, поэтому перед эксплуатацией стоит проверить все предохранители и реле Ford focus 2.Поэтому в процессе эксплуатации могут появиться дефекты, недостающие контакты и прочие неприятные сюрпризы.

У нового Форда Фокус 2 тоже могут быть некоторые проблемы с электрикой, и со временем некачественная пайка, окисление контактов и т. Д. Дает о себе знать. Чтобы разобраться со всеми возможными проблемами, нужно быть во всеоружии.

Блок предохранителей в салоне Ford Focus 2

Нумерация предохранителей различается на моделях с 2007 по 2011 год и с 2004 по 2007 год. С 2007 года нумерация блоков идет от 100 номеров предохранителей, а в моделях до 2007 года – предохранители. номера начинаются с F37.

Предохранители и реле Форд Фокус 2 расположены в блоке, под панелью приборов справа, со стороны пассажира, под бардачком. Чтобы вытащить из него какой-либо предохранитель, удобно использовать пинцет.

Блок предохранителей в салоне в моделях до 2007 г. :	Блок предохранителей в салоне в моделях после 2007 г. :

Для каждого предохранителя ниже указаны старые и новые серийные номера.
Первое число для новых моделей (начиная с 2007 г.), затем второе число в скобках для более старых моделей до 2007 г. За ним следует номинальная сила тока, описание и возможные решения связанных проблем.

F100 (F70), 10А – питание электронных модулей от замка зажигания .

F101 (F40), 20A – люк с электроприводом, подогрев водительского сиденья, крыша с электроприводом (для съемной) .
Если люк перестает открываться, проверьте температуру окружающей среды.При минусовых температурах он мог просто замерзнуть. В этом случае прогрейте его, загнав в теплый гараж или отапливаемый бокс. В худшем случае может быть поврежден сам механизм открытия / закрытия люка. Чтобы добраться до него, нужно снять обшивку крыши. Убедитесь, что стекло нигде не кусается, что тросы и шестерни не повреждены.

F102 (F43), 10А – регулятор печки, рулевая колонка, фильтр дизеля, пульт ресивера .
Если ваша печка перестает работать только в определенных положениях – в последнем, 4-м положении работает, а в первом – нет, то дело в резисторе (дополнительное сопротивление).Для замены резистора нужно снять педальный узел, чтобы добраться до места его установки, отсоединить разъем, открутить болты и достать сгоревший резистор, после чего на его место установить рабочий. Цена резистора в пределах 1000 руб.

Если печка не работает ни в одном из положений, проверьте реле R10 в блоке под капотом, уровень охлаждающей жидкости, исправность ручки переключателя режимов отопителя, а также ее контактов. Мотор печки тоже мог сгореть.Чтобы его поменять и добраться до отопителя, нужно снять панель приборов. Вы можете сделать это, не снимая панель, при наличии некоторого опыта и сноровки.

Также проверьте силовой предохранитель электродвигателя отопителя F10 в блоке под капотом.
Если печка дует только холодным воздухом, трос регулировки заслонки мог отлететь.
Если свист появляется во время работы печки, разобрать ТЭН и смазать вентилятор.
Если из пространства под магнитолой доносятся посторонние звуки, проверьте датчик температуры салона, который там установлен вместе с вентилятором.

F103 (F49), 10А – управление внешним освещением, питание от аккумулятора .

F104 (F80), 10А – система энергосбережения, освещение салона .

F105 (F52), 25A – обогрев заднего стекла .
Если у вас не включается обогрев заднего стекла, это может быть из-за обрыва резьбы. нагревательные элементы … Осмотрите их визуально и, если есть поломки, замените на новые или приклейте. Можно приклеить клеем с серебром, цена такого клея около 300 рублей.

Также может быть обрыв проводки, прозвоните провод идущий от переключателя к заднему стеклу. Также проверьте выключатель и его контакты.

F106 (F41), 20А – система управления без ключа .

F107 (F46), 10А – приборы на панели, OBD .
Если на панели приборов начинают загораться лампы неисправности или перестают работать приборы, то дело может быть не в самих приборах, а в панели. Но сначала проверьте этот предохранитель. Иногда машина может вообще не заводиться или иметь проблемы с переключением передач на ходу.Перемещая панель, можно понять, исчезнут ошибки или нет.

В моделях до 2007 года проблема заключается в плохой пайке контактов. Для ремонта нужно снять панель и проверить контакты на плате в месте крепления разъема. Проверяйте все треки одновременно. Паял хорошо потрескавшиеся и покрошенные контакты. Если вы не умеете работать с паяльником, лучше доверить эту работу электрику.

Если вы решили заменить приборную панель на новую, лучше обратиться в автосервис, так как в этом случае потребуется перепрошивка – прописывание ключей для работы иммобилайзера, настройка панели и блоков управления.

F108 (F68), 7.5A – аудиосистема, магнитола, GPS навигация .

Если магнитола перестала работать, проверьте этот предохранитель. Большинство головных устройств (Ford 6000CD или Sony) могут не работать из-за блокировки и требуют ввода кода. Это происходит после отключения электричества (например, при замене или отключении аккумулятора). Если вы введете неправильный код несколько раз, радио заблокируется навсегда. Код разблокировки обычно можно найти в документах или в салоне автомобиля (на внутренней стороне крышки бардачка).При покупке с рук можно спросить старого хозяина, при покупке в автосалоне обратиться к дилеру.

F109 (F39), 20А – прикуриватель, розетка 12 В в центральном подлокотнике или сзади .

Если прикуриватель не работает и вы использовали его разъем для подключения каких-либо устройств (навигатор, диктофон, помпа, пылесос и т.д.), скорее всего из-за несовпадения разъемов произошло короткое замыкание и этот предохранитель сгорел из. Замените его рабочим, даже если не видите следов разрыва.
Если предохранитель новый, но прикуриватель все равно не работает, проверьте сами контакты на разъем внутри панели и проводку.

F110 (F71), 10А – свет наружный, дневные ходовые огни .

F111 (F51), 15A – топливный насос бензинового двигателя .
Если двигатель не запускается и в него не поступает бензин, то дело может быть в этом предохранителе и реле R19. При включении зажигания на слух можно услышать, включается ли помпа.

Если перед поломкой случился какой-либо сильный удар или авария, скорее всего, сработал аварийный переключатель подачи топлива. Находится под обшивкой порога водительской двери спереди. Проверьте его работоспособность, замкнув накоротко контакты в разъеме напрямую. Если в этом случае насос запускается, замените выключатель.

Если неисправен сам бензонасос, придется его менять, он находится в бензобаке, цена нового около 15000 руб. Чтобы снять старую, необходимо сначала снять емкость.

F112 (F58), 15А – аудиосистема, магнитола, телефон .
См. Информацию о F8.

F113 (F45), 10А – габаритный свет, габаритные огни, габаритный свет .

F114 (F67), 10А – приборы на панели (питание от генератора), иммобилайзер .
Если манометры не работают, см. Также информацию о F107.
Если иммобилайзер не работает, то автомобиль можно запустить любым ключом, даже не прописанным в виде метки.Если иммобилайзер исправен, автомобиль можно запустить только двумя ключами, зарегистрированными в ЭБУ. При краже обычно подключаются к диагностическому разъему и прописывают метку на свой ключ.

Уберечься от кражи можно, изменив порядок проводов в диагностическом разъеме и сделав переходник, который не забудьте взять с собой в автосервис и к дилеру. Не лишним будет установить автомобильный маяк для определения местонахождения автомобиля в случае угона.

F115 (F66), 7,5А – управление внешним освещением (питание от генератора) .

F116 (F69), 20A – противотуманные фары, задний противотуманный фонарь .
Если не работают передние «противотуманные фары», проверьте наличие напряжения на контактах их разъемов, контакте массы, самих лампах в фарах, а также выключателе на панели приборов.

F117 (F73), 7,5А – лампы освещения номерного знака .

F118 (F82), 20А – модуль задней левой двери .

F119 (F59), 15А / 25А – розетка багажного отделения 12В / розетка тягово-сцепного устройства .

F120 (F81), 20А – модуль задней правой двери .

F121 (F86), 20A – подогрев передних сидений .
Если не работает обогрев сиденья, проверьте исправность кнопки на панели, контакта на разъеме под сиденьем, исправность проводки от кнопки к ТЭНу. Проволока внутри стула тоже могла погнуться; для осмотра и ремонта потребуется снять и разобрать сиденье.Убедитесь, что проводка к разъему кресла не повреждена.

Также прозвоните нагревательные элементы на разрыв. Также могут быть неисправности в блоке управления, который находится в центральном тоннеле возле коробки передач. Чтобы попасть туда, нужно снять подлокотник и облицовку тоннеля. Схема подключения обогрева сиденья.

F122 (F65), 10А – подушки безопасности .
Если на панели загорелся значок отсутствия подушек, но аварии не было, то дело может быть в контакте разъемов датчиков подушек.Разъемы подушки безопасности расположены на рулевом колесе над перчаточным ящиком под сиденьем водителя. Блок подушек расположен между сиденьями.

Если проблема не решается, лучше обратиться в автосервис. При необходимости замените подушки новыми.

F123 (F42), 7.5А – обогрев боковых зеркал .
Если не работает обогрев одного из боковых зеркал, проверьте ТЭН и проводку к нему. В случае выхода из строя замените зеркальный элемент на новый.Цена нового около 1000 руб.
Если не работает обогрев обоих зеркал, скорее всего дело в кнопке включения или проводке, но возможны и неисправности элементов.

F124 (F53), 7,5А – лампы левого габарита, левый стоп-сигнал, габаритный свет .
F125 (F54), 7,5А – лампы правильного размера, правый стоп-сигнал .
Если не работает только одна сторона габаритов, правая или левая, скорее всего дело в одном из этих предохранителей или лампы перегорели.
Если не работает ни одна из ламп всех размеров, возможно, вышли из строя оба предохранителя или проблема в проводке.

F126 (F56), 20А – система доступа без ключа .

F127 (F63), 25А – электрические стеклоподъемники .
Если окна открываются неправильно, на неправильную высоту или доводчики не работают, попробуйте следующий метод – запустите двигатель, полностью опустите все окна с помощью кнопок управления одним долгим нажатием, затем поднимите все окна в повернуть одним длинным движением и, удерживая кнопку вверх, поднять, заглушить двигатель.Начни снова и попробуй.

Если не работает хоть один стеклоподъемник, возможно дело в механизме, разберите обшивку двери, проверьте исправность шестерен и механизма, отсутствие заклинивания.
Если стекло перемещается на небольшое расстояние и останавливается при нажатии кнопки вверх или вниз, скорее всего, сработает защита от защемления. Какой-то механизм в двери может заклинивать, или стекло может задеть уплотнитель.

Также может быть проблема в модулях, которые отличаются для каждой двери.При замене модуля на новый требуется перепрошивка.
Если есть другие проблемы в работе, попробуйте также запрограммировать стеклоподъемники – закройте машину, откройте все окна до конца, нажав и удерживая кнопку на брелке. Закройте все окна и машину.

Если механизм или шестерни повреждены, весь механизм стеклоподъемника можно заменить. Цена нового механизма около 4000 рублей. Продается в автосалонах, на рынках, на разборках и в интернет-магазинах.

F128 (F64), 20А – резерв .

F129 (F50), 20А – дворники передние .
Если перестали работать «дворники», мог быть изношен подрулевой переключатель, проверьте его исправность и контакты. В самом механизме могли быть повреждены детали, стержни, их соединения и трапеция.

F130 (F76), 7,5А – в новых не используется, в старых до 2007 года – модуль полного привода .

F131 (F78), 15А – дворник задний .
Если задний дворник не работает, включите выключатель в салоне и проверьте напряжение на разъеме. Если нет напряжения, дело в проводке или переключателе. Если напряжение присутствует, снимите и разберите двигатель. Проверить его работу и исправность механизма, валов. В них могла попасть вода, грязь или посторонние предметы. Обнаружив причину поломки, очистите весь механизм и снова соберите его.

F132 (F74), 15А – стоп-сигналы .
Если стоп-сигналы (нет) не работают, дело может быть в переключателе (лягушке), который находится в педальном блоке, а также в проводке, идущей от этого переключателя. Также проверьте лампы.

F133 (F77), 25А – реле центрального замка, модуль правой передней двери .
F134 (F55), 20А – центральный замок, модуль закрывания водительской двери .
Если у вас не работает центральный замок, проверьте, как к нему подключена сигнализация, в модуле GEM или в модуле одной из передних дверей.Попробуйте отключить центральный замок от сигнализации и проверьте его работу. Корпус может быть в блоке сигнализации, дорожках и контактах на его плате.

Если центральный замок самопроизвольно открывается и / или закрывается, проверьте уровень заряда аккумулятора, замков в передних дверях. Отключите и проверьте привод замка водителя. Также может быть случай в кнопке закрытия одной из дверей, дверь закрыта, а в блоке управления нет сигнала-информации. Проверить, все ли кнопки работают (это можно проверить, например, включив режим внутреннего освещения, в котором свет загорается при открытии любой двери).

Также проверьте контакт замка багажника, передавая на блок информацию о его закрытии.
Если у вас нет опыта, лучше обратиться в автосервис.

F135 (F48), 20А – подсветка в светлое время суток .

F136 (F47), 15А – насос омывателя лобового стекла, подогрев форсунок омывателя .
Если ваша стиральная машина перестала работать, проверьте уровень жидкости в бачке омывателя. Возможно, сам насос перестал работать и требует замены.Форсунки могут забиться или, в холодное время года, может замерзнуть жидкость в каналах системы омывателя ветрового стекла. Также могла выйти из строя ручка на рулевой колонке включения «дворников», проверьте ее контакты.

F137 (F57), 10А – звуковой сигнал сирены автономной сигнализации, электропривод складывания боковых зеркал .

F139 (F38), 10А – дальний свет в правой фаре .

F140 (F37), 10А – дальний свет в левой фаре .
Если вы потеряли дальний свет в обеих фарах, проверьте подрулевой переключатель, он может быть изношен, сломан или его контакты повреждены / окислены.Также проверьте лампочки в фарах на предмет перегорания.

Для включения дальнего света нужно рычаг указателя поворота потянуть на себя, первое положение мигает, второе положение – включение света, после переключения на дальний рычаг не фиксируется, а возвращается в прежнее положение положение, но дальний свет уже включен, на панели загорается соответствующая лампа.

F141 (F84), 10А – фонарь заднего хода, электрически регулируемые боковые зеркала заднего вида, задний дворник .
Если у вас выключен фонарь заднего хода, проверьте лампочку и контакты в разъеме.В противном случае дело в датчике задней передачи, который мог выйти из строя, находящемся на коробке передач. Добраться до него можно из-под капота, сняв воздушный фильтр … Откручивается ключом на 22. Замените датчик новым.
Если задний дворник не работает, см. Также информацию о F131.

F142 (F60), 15А – ближний свет в правой фаре (модели после 2007 г.) / в левой фаре (модели до 2007 г.) .
F143 (F61), 15А – ближний свет в левой фаре (модели после 2007 г.) / в правой фаре (модели до 2007 г.) .
Если ближний свет выключен, проверьте, находится ли переключатель света в правильном положении. В первом положении – габариты, во втором – фары. Проверить его на исправность. Проверить контакты разъемов в фарах, лампах и проводке.

Блок в моторном отсеке

Большинство реле и некоторые предохранители также расположены в монтажном блоке под капотом автомобиля.

Предохранители под капотом

F1, 40A – вентилятор охлаждения радиатора .
Если охлаждающий вентилятор не включается, возможно, охлаждающая жидкость просто не нагревается до нужной температуры. Проверить ее уровень в расширительном бачке … При необходимости долить. Вентилятор обычно включается при температуре охлаждающей жидкости около 100 градусов. Также это могло быть связано с работой термостата.

При правильной работе на холодном работающем двигателе нижний патрубок должен быть холодным. Также мог выйти из строя датчик температуры охлаждающей жидкости.
Также проверьте работоспособность самого двигателя вентилятора, запитав его напряжением 12 В непосредственно от аккумулятора.

F2, 80A – гидроусилитель руля .

Если у вас перестал работать гидроусилитель руля, рулевое колесо начало сильно крутиться, с трудом сначала проверьте уровень жидкости в бачке гидроусилителя руля. Если уровень низкий или его нет, скорее всего, есть утечка в каком-то шланге или его соединениях. Для проверки долейте жидкость до нормального уровня (наливается специальная жидкость для гидросистем, не путайте с тормозной, иначе выйдет из строя насос ГУР), поверните руль в разные стороны, при этом попросите кого-нибудь посмотреть у шлангов под капотом, идущих от бачка гидроусилителя руля.

Если вы проводите диагностику самостоятельно, поверните рулевое колесо в крайнее положение и осмотрите все шланги на предмет утечек или следов жидкости. Замените изношенный шланг новым. Также осмотрите сам насос гидроусилителя руля, вы можете обнаружить утечки на соединениях штуцеров.
Если руль крутится только на холостом ходу, а при оборотах выше 1000 он начинает легко крутиться, скорее всего, дело в натяжении ремня или в насосе гидроусилителя руля. Неисправный насос можно отремонтировать или заменить на новый.

F3, 60A – блок предохранителей кабины .
F4, 60A – блок предохранителей кабины .

F5, 80A – кондиционер, климат контроль .

Если ваш кондиционер перестал работать после зимы, скорее всего вам нужна диагностика и замена сальников, либо заправка. Также это может быть разрыв шланга. Зимой нужно периодически включать кондиционер, чтобы газ циркулировал по системе. Делать это нужно в теплом месте, ведь при температуре ниже +5 градусов кондиционер обычно не включается.

Если при работе кондиционера температура воздуха недостаточно низкая для охлаждения, скорее всего, в системе недостаточно фреона. Проверить давление и заполнить систему фреоном. Чтобы найти причину и устранить ее, лучше всего обратиться на диагностическую станцию ​​или в автосервис.

Если климат-контроль не работает, проверьте уровень охлаждающей жидкости. Дело может быть в моторе отопителя, если он вообще не работает. Проверить, доходит ли до него напряжение, прозвонив разъем.Также можно подать 12 В непосредственно на моторчик печки, тем самым проверив его работоспособность.
Если воздух дует только в определенные воздуховоды, при включении необходимого режима нет подачи воздуха из какого-то отверстия, скорее всего, дело в неисправности заслонок, а возможно и блока отопителя, который ими управляет. Для его устранения нужно разобрать торпеду.

F6, 60A – резерв .

F7, 30A – Гидравлический насос АБС .

F8, 20A – клапаны ABS .

F9, 20А – обмотка и контакты главного реле .

F10, 30А – мотор вентилятора печки .
Если печь не работает, см. Информацию по F102.

F11, 20A – выключатель зажигания .

F12, 40А – цепь реле зажигания .

F13, 20A – стартер .
Если при повороте ключа двигатель не запускается и не слышен звук стартера, скорее всего, у вас разрядился аккумулятор. Зарядите его или замените новым.Также проверьте выключатель зажигания, клеммную колодку и проводку. Другое дело может быть в реле втягивающего, бендиксе и плохих контактах.

F14, 40А – ТЭН лобового стекла справа .

F15, 30А – реле вентилятора охлаждения радиатора .
См. Информацию о F1.

F16, 40A – элемент обогрева лобового стекла левый .

F17, 30A – резерв .
F18 – резерв .

F19, 10A – блок управления антиблокировочной системой ABS .

F20, 15А – звуковой сигнал .
Чтобы добраться до гудка, нужно снять накладку над решеткой радиатора. Проверьте звуковой сигнал, подключив к нему аккумулятор на 12 В. Если работает, то это проводка или контакты на руле.

F21, 20А – дополнительный отопитель, отопитель .

Реле под капотом

Помимо силовых предохранителей под капотом, монтажный блок содержит реле главных цепей автомобиля.

R1 зарезервирован.
R2 – реле звукового сигнала.
R3 зарезервирован.
R4 зарезервирован.
R5 зарезервирован.
R6 – главное реле, управление двигателем.
R7 – реле нагревательных элементов лобового стекла.
R8 – реле зажигания.
R9 – реле омывателя фар.
R10 – реле электродвигателя вентилятора печки.
R11 – реле компрессора кондиционера.
R12 зарезервирован.
R13 – реле тяги стартера.
R14 – реле электродвигателя вентилятора охлаждения радиатора.

Надеюсь, эта информация поможет вам быстро найти причину поломки и быстро устранить ее.Я советую вам всегда носить с собой запасные предохранители, и если у вас возникнут проблемы, первое, что нужно сделать, это проверить предохранители и реле, связанные с устройством.

Внешне при осмотре предохранитель может выглядеть целым, но на самом деле при установке в монтажный блок он не работает. Даже тестер, прозвонивший снятый предохранитель, может говорить о том, что он исправен, но при наличии микротрещин его работа не будет работать должным образом. Поэтому желательно сразу поменять проблемные предохранители на заведомо новые и исправные.Это сбережет ваши нервы и поможет быстрее найти причину.

В этой записке написано где расположены предохранители в автомобиле Форд Фокус 2, схема и номера предохранителей. Какие предохранители используются.

В автомобиле Ford Focus 2 (дорестайл) установлены плавкие предохранители среднего размера с плоской вилкой, также называемые пластинчатыми предохранителями. Рис. 1 Автомобильные предохранители среднего размера

На конце предохранителя вы можете увидеть число, соответствующее максимальному току, который может протекать через предохранитель (номинал предохранителя).

Также номинал предохранителя можно определить по цвету изолятора:

1A – черный
2A – серый
3A – фиолетовый
4A – розовый
5A – оранжево-желтый
7,5A – коричневый

10A – красный
15A – синий
20A – желтый
25A – белый
30A – зеленый
35A – светло-фиолетовый

40A – оранжевый
60A – синий
70A – коричневый
80A – светло-желтый
100A – сиреневый

Если сила тока превышает номинал предохранителя, металлическая пластина, расположенная внутри предохранителя, перегорит (расплавится).Перегоревший предохранитель разомкнет электрическую цепь, в которой он установлен. Это защищает электрические устройства от выхода из строя, а машину – от пожара. Рис.2 Рабочий предохранитель и перегоревший

В автомобиле Ford Focus 2 (дорестайл) предохранители расположены в двух блоках, один из которых находится под капотом автомобиля, а другой – под приборной панелью со стороны пассажира ( под бардачком, в народе именуемым «бардачком»).

Блок предохранителей, расположенный в моторном отсеке, находится с левой стороны, рядом с аккумуляторной батареей.

Крышку блока предохранителей удобно открывать небольшой плоской отверткой, которую нужно вставить в замок крышки и немного наклонить в сторону радиатора автомобиля. Затем снимите крышку. Рис. 3 Отвертка, вставленная в замок крышки

Пинцет хранится на внутренней стороне крышки и используется для снятия и замены предохранителей. В блоке предохранителей под бардачком такого пинцета нет! Рис. 4 Инструмент для снятия предохранителей

Схема предохранителей в блоке, который установлен в моторном отсеке, показана на фото.Такая схема соответствует автомобилям Ford Focus 2, выпущенным до конца 2007 года, то есть Ford Focus 2 дорестайл. Рис. 5 Схема предохранителей в моторном отсеке Ford Focus 2 Рис. 6 Номера предохранителей в моторном отсеке Ford Focus 2

Внутри автомобиля блок предохранителей подвешен под перчаточным ящиком и фиксируется двумя замками, аналогичными саморегулирующимся. винты. Замки необходимо повернуть против часовой стрелки, после чего передняя часть блока откинута вниз. Блок можно немного приподнять и отодвинуть, тогда он пошире сложится и доступ к предохранителям будет удобнее.
Рис. 7 Расположение предохранителей в салоне Ford Focus 2

Номера предохранителей напечатаны на блоке предохранителей. Их трудно увидеть на фотографии. На схеме они расположены следующим образом:
Рис. 8 Схема блока предохранителей, расположенного в салоне Ford Focus 2

В таблице ниже показано соответствие номеров предохранителей их номиналам, а также электрические схемы в которые они установлены.

Таблица 1. Номера предохранителей Ford Focus 2 2004-2007 (дорестайл)

№	A	Цепь	№	A	Цепь
37	10	Дальний свет фары, левая	62	20	Электрорегулировка сиденья водителя
38	10	Дальний свет фар Правая сторона	63	25	Электрические стеклоподъемники
39	20	Прикуриватель, задняя электрическая розетка	64	–	Не используется
40	20	Электропривод вентиляционного люка	65	10	Модуль подушки безопасности
41	20	Электромодуль двери переднего пассажира	66	7,5	Выключатель освещения (питание от замка зажигания)
42	7,5	Электрический обогреватель зеркал	67	10	Панель приборов (питание от замка зажигания), иммобилайзер двигателя
43	10	Электронные модули (с батарейным питанием)	68	7,5	Дополнительные элементы на панели приборов
44	10	Блок информационных каналов связи	69	20	Противотуманные фары / фары
45	10	Дневные ходовые огни (габаритные огни)	70	10	Электронные модули (питание от замка зажигания)
46	10	Панель приборов (питание от аккумулятора), предохранители центрального сварочного блока	71	10	Наружное освещение для дневного вождения
47	15	Насос омывателя, подогрев форсунок омывателя	72	–	Не используется
48	20	Фары ближнего света, дневные ходовые огни	73	7,5	Номерной знак фонаря государственного освещения
49	15	Выключатель света (питание от аккумулятора)	74	15	Стоп-сигналы
50	20	Стеклоочиститель	75	10	Блок управления трансмиссией
51	15	Топливный насос	76	–	Не используется
52	25	Обогрев заднего стекла	77	25	Реле централизованного запирания
53	7,5	Стояночный / габаритный свет, левая сторона кузова	78	15	Стеклоочиститель заднего стекла
54	7,5	Габаритные / габаритные огни, правая часть кузова	79	15	Розетка в багажном отделении
55	20	Централизованная система запирания электрического модуля двери водителя	80	10	Таймер выключения внутреннего освещения для экономии заряда аккумулятора
56	20	Система Кеу Йеги	81	20	Дверной модуль (задний правый)
57	10	Электро складывающиеся наружные зеркала заднего вида или датчик определения степени заряда аккумулятора	82	20	Дверной модуль (задний левый)
58	15	Аудиомодули (с батарейным питанием)	83	10	Аудиомодули («Высокий класс»)
59	20	Блок управления буксируемым прицепом	84	10	Задний фонарь ходовой, питание электро / прицепа от замка зажигания
60	15	Ближний свет (правая сторона)	85	10	Электроблок системы охлаждения
61	15	Фара ближнего света (левая)	86	20	Подогрев передних сидений

В автомобиле многие силовые цепи оборудования защищены предохранителем (Fuse).Мощные потребители подключаются к бортовой сети автомобиля через реле. Если возникают проблемы с электрооборудованием, сначала проверяют печатную плату и реле. В статье рассмотрены предохранители Форд Фокус 2: назначение, расположение, дана инструкция по замене монтажного блока и каждый элемент.

[Скрыть]

Расположение, назначение и схема подключения

ПП и реле расположены в специальных блоках, называемых проводкой. У Ford Focus их два. Один находится в кабине автомобиля.Для удобства он располагался под перчаточным ящиком, а второй – в моторном отсеке недалеко от аккумулятора (видео Эдуарда Канцурова).

Блоки в Форд Фокус 2 дорестайлинг и 2 рестайлинг имеют отличия, поэтому их назначение нужно разбирать отдельно. В Ford Focus 2 dorestyle используются плоские вставные предохранители среднего размера, их еще называют ножевыми. На торце указан номинал предохранителя – максимально возможный ток.

Если сила тока превышает допустимую, внутри плавится металлическая пластина.Таким образом, предохранитель размыкает цепь, в которой он используется.

Цвет PP определяет номинал.

PP декодирование от F1 до F36:

Номер	Номинал, A	Назначение
1	40	Вентилятор охлаждения блока питания
2	80	ГУР ​​
3	60	Салонный блок ПП и реле
4	60	Салонный блок ПП и реле
5	80	Кондиционер, дополнительный отопитель
6	60	Свечи зажигания дизельные
7	30	Насос АБС в гидроблоке
8	20	Клапаны АБС в гидроблоке
9	20	Блок управления трансмиссией
10	30	Электродвигатель печного вентилятора
11	20	Выключатель стартера
12	40	Реле электрического зажигания
13	20	Обмотка на спусковой крючок
14	40	Правое лобовое стекло с обогревом
15	30	Реле вентилятора охлаждения
16	40	Лобовое стекло с обогревом левое
17	30	Система управления складной крышей
18	30	Усилитель мощности
19	10	Система управления АБС
20	15	Звуковой сигнал
21	20	Резервный нагреватель
22	10	Гидроусилитель руля
23	30	Насос омывателя фар
24	15	Дополнительный отопитель для автомобилей с дизелем
25	10	Реле зажигания
26	10	АКПП
27	10	Муфта компрессора кондиционера
28	10	Заглушка дизеля
29	10	Климат-контроль
30	30	АКПП
31	10	Зарядка аккумулятора
32	10	АКПП
33	10	Датчики кислорода для бензиновых двигателей
34	10	Модуль зажигания, форсунки
35	10	RSM, клапаны
36	10	PMC

Описание назначения реле Ford Focus 2:

Обозначение	Назначение
R1	Включение запрета пуска (для некоторых моделей)
R2	Звуковой сигнал
R3	Фонари заднего хода (для некоторых моделей)
R5	Система рециркуляции ОГ (для бензиновых двигателей), подогреватель топлива (для дизельных двигателей)
R6	Основная
R7	Лобовое стекло с подогревом
R8	Зажигание
R9	Омыватели фар
R10	Вентилятор отопителя
R11	Компрессор кондиционера
R12	Свечи накаливания (дизель), двигатель вентилятора охлаждения
R13	Стартер
R14	Вентилятор и двигатель вентилятора

Расшифровка блока питания в салоне для дорестайлинга Ford Focus 2:

Номер	Номинал, А	Назначение
37	10	Левая фара дальнего света
38	10	Фара дальнего света правая
39	20	Предохранитель прикуривателя
40	20	Электродвигатель люка
41	20	Электроуправление передней пассажирской двери
42	7,5	Зеркала с подогревом
43	10	Электрические модули
44	10	Блок канала связи
45	10	ДХО, габаритные огни
46	10	Панель приборов, центральный блок ПП
47	15	Насос, форсунки омывателя стекла
48	20	Ближний свет, наружное освещение для движения в светлое время суток
49	15
50	20	Стеклоочиститель
51	15	Бензонасос
52	25	Стекло заднее с подогревом
53	7,5	Стоп-сигнал, размеры слева
54	7,5	Стоп-сигнал, размеры справа
55	20	Электроуправление двери водителя, центральный замок
56	20	Система комиссий Кеу
57	10	Привод складывания наружных зеркал заднего вида или датчик контроля заряда аккумулятора
58	15	Управление музыкальной системой
59	20	Блок управления электрооборудованием прицепа
60	15	Левая лампа ближнего света
61	15	Фара ближнего света правая
62	20	Электрорегулировка водительского сиденья
63	25	Стеклоподъемники электрические
64	–	–
65	10	Управление подушкой безопасности
66	7,5	Выключатель освещения
67	10	Панель приборов
68	7,5	Дополнительные компоненты прибора
69	20	Противотуманные фары
70	10	Электрические модули
71	10	Наружное освещение при движении днем ​​
72	–	–
73	7,5	Подсветка номера
74	15	Стоп-сигналы
75	10	Управление двигателем
76	–	–
77	25	центральный замок
78	15	Задний дворник
79	15	Розетка в багажнике
80	10	Таймер выключения внутреннего освещения
81	20	Орган управления задней правой дверью
82	20	Орган управления задней левой дверью
83	10	Управление аудиосистемой
84	10	Электропитание, фонари заднего хода
85	10	Электрический модуль системы охлаждения
86	20	Электрический подогрев передних сидений

Схема ПП Ford Focus 2 рестайлинг

Расшифровка назначения ПП в автосалоне Ford Focus:

Номер	Номинал, А	Назначение
100	10	Электрические модули
101	20	Блок управления люка электровентиляции, сиденья водителя, привода крыши
102	10	Регулятор подогревателя, ресивер ДУ, рулевая колонка, фильтр твердых частиц после сгорания дизельного топлива
103	10	Питание элементов управления наружным освещением от аккумуляторной батареи
104	10	Система энергосбережения, внутреннее освещение
105	25	Управление обогревом заднего стекла
6	20	Система бесключевого управления
107	10	Панель приборов с питанием от аккумулятора, диагностика бортовой сети
108	7,5	Дополнительные элементы панели приборов
109	20	Прикуриватель
110	10	Блок питания внешнего выключателя света
111	15	Бензонасос
112	15	Блок управления аудиосистемой
113	10	Дневные ходовые огни (габаритные огни)
114	10	Питание панели приборов от блока питания генератора
115	7,5	Питание элементов управления внешним освещением от генераторной установки
116	20	Противотуманные фары, фары
117	7,5	Подсветка номера
118	20	Орган управления задней левой дверью
119	15	Дополнительная розетка в багажнике
119	25	Дополнительная розетка в багажнике (органы управления буксировкой)
120	20	Управление задней правой дверью
121	20	Обогрев передних сидений
122	10	Управление подушкой безопасности
123	7,5	Обогрев наружных зеркал
124	7,5	Фары габариты, стоп-сигналы с левой стороны автомобиля
125	7,5	Габаритные размеры, стоп-сигналы по правому борту машины
126	20	Система бесключевого управления
127	25	Стеклоподъемники электрические
128	–	Резерв
129	20	Стеклоочиститель
130	–	Резерв
131	15	Очиститель заднего стекла
132	15	Стоп-сигналы
133	25	Управление дверью пассажира, реле системы запирания
134	20	Замок двери, блок управления электрооборудованием двери водителя
135	20	Подсветка при движении днем ​​
136	15	Форсунки, насос омывателя стекла
137	10	Динамик с резервным аккумулятором
138	10	Блок управления двигателем, педаль газа АКПП
139	10	Фара дальнего света правая
140	10	Левый дальний свет
141	10	Электропривод зеркал заднего вида, фонарь заднего хода
142	15	Правая фара ближнего света
143	15	Левая фара ближнего света

Инструкция по снятию и замене блока питания своими руками

Замена блока питания выполняется редко; требуется замена отдельных предохранителей или реле, которые могут перегореть.При неисправностях электрооборудования в первую очередь проверяют плату и реле. Перегоревшие элементы заменены на новые.

Инструменты и материалы

Для замены печатной платы не требуются специальные инструменты; на крышке монтажного блока есть пинцет, с помощью которого элементы снимаются. Если пинцета нет в наличии, вы можете удалить детали вручную.

Выбирая предохранители для замены, следует обращать внимание на их номинал.Установите новые элементы с такими же характеристиками. Если PP не соответствует номиналу, он сгорит и навсегда разомкнет цепь. В худшем случае сгорит включенный в сеть электроприбор или произойдет возгорание.

Нельзя устанавливать перемычки вместо ПП, это может привести к повреждению электрооборудования или даже возгоранию.

Этапы

Процесс снятия и замены блока питания прост и отличается расположением блока питания.

Если он находится под капотом, то выполняются следующие действия:

1. Для доступа к монтажному блоку необходимо поднять капот. Блок питания расположен справа от мотора и представляет собой небольшую пластиковую коробку черного цвета.
2. Крышка легко снимается, например, с помощью плоской отвертки. Вам просто нужно поддеть крышку с одной стороны.
3. На внутренней стороне крышки есть пинцет и разводка печатной платы.
4. Пинцетом вынимаем предохранитель из гнезда.На его место устанавливается новый элемент.
5. Далее закрывается крышка блока и капот.

Фотогалерея

Фото 1. Расположение блока питания в моторном отсеке Фото 2. Расположение блока питания в салоне

Для замены ПП в кабине БП необходимо выполнить следующие действия:

1. Сначала снимите защитную полку. Для этого нужно его потянуть вниз.
2. Затем нужно открутить две защелки БП, повернув их против часовой стрелки и потянув вниз.
3. Чтобы упростить замену РР, блок можно немного потянуть вперед и переместить в другие гнезда в скобах, на которых он держится.
4. Замена ПП производится так же, как и в БП под капотом.

Если хотите сделать самому, в монтажном блоке есть свободные разъемы.

Заключение

Предохранители и реле предназначены для защиты электрооборудования от скачков напряжения. Каждый элемент отвечает за определенный участок цепочки.Поэтому при возникновении проблем с электроникой в ​​бортовой сети диагностику следует начинать с блока предохранителей.

Любой автолюбитель может заменить ПП. Чаще всего перегорает предохранитель прикуривателя в автомобиле. Чтобы устранить проблему, достаточно знать, где расположены ПП на Форд Фокус 2, и не возникнет проблем с тем, как поменять предохранитель прикуривателя или бензонасоса.

Блок предохранителей для предохранителя прикуривателя ford focus 2010 года выпуска. Ford Focus (2008-2011) предохранители и реле

В Ford Focus предохранитель прикуривателя – предохранитель 46, и он на 15 ампер подключает блок предохранителей за перчаточным ящиком.В панели предохранителей салона предохранитель 4720 прикуривателя и розетка.

Предохранитель 46 – это предохранитель на 15 А для прикуривателя в панели предохранителей в салоне автомобиля Ford Focus. Я считаю, что это 46, и это предохранитель на 15 ампер для прикуривателя на Ford Focus. Номер предохранителя прикуривателя Ford Explorer. Если в Ford Expedition не работает прикуриватель, происходит потеря мощности.

Проверьте предохранители и проводку прикуривателя, чтобы найти проблему.Предохранитель прикуривателя В Ford Expedition: мини-предохранитель 41 – это предохранитель на 20 А для прикуривателя и диагностического разъема OBD II. Предохранитель 17 – это предохранитель на 25 ампер для прикуривателя Ford Explorer.

Предохранитель прикуривателя Ford Ranger находится в блоке предохранителей. Предохранитель прикуривателя будет одним из четырех вспомогательных предохранителей во втором столбце внизу. На Ford Ranger предохранитель 17 – это предохранитель на 25 ампер для прикуривателя. Спрашивает Курт Эйхманн. Спрашивает Лиланд Грант.Спрашивает Вероника Уилкинсон. Спрашивает Дайя Крейгер. Спрашивает Даника Эбботт. Спрашивает Консуэло Хаук.

Схема блока предохранителей Ford F-150

Спрашивает Рослин Уолтер. Все права защищены. Материалы на этом сайте не могут быть воспроизведены, распространены, переданы, кэшированы или использованы иным образом без предварительного письменного разрешения Multiply. Спросите логин. Форд Фокус. Автомобильные прикуриватели. На вопрос пользователя Wiki. Главный ответ. Пользователь Wiki ответил на связанные вопросы. Где предохранитель прикуривателя на Форд Фокус? Какой предохранитель используется для прикуривателя на Ford Focus? В Ford Focus предохранитель для прикуривателя – предохранитель 46, а он 15 А в блоке предохранителей за перчаточным ящиком.

В панели предохранителей салона предохранитель 4720 А прикуриватель и розетка. Предохранитель 46 – это предохранитель на 15 А для прикуривателя в панели предохранителей в салоне автомобиля Ford Focus.

Я считаю, что это 46, и это предохранитель на 15 ампер для прикуривателя на Ford Focus. Предохранитель, который принадлежит прикуривателю для Ford Explorer, имел номер Согласно Руководству владельца Ford E: предохранитель 26 – это предохранитель на 20 А для прикуривателя и диагностики. На панели предохранителей ниже и слева от рулевого колеса: на педаль тормоза есть крышка.

Если в Ford Expedition не работает прикуриватель, это означает потерю мощности. Проверьте предохранители и проводку прикуривателя, чтобы найти проблему. Предохранитель прикуривателя В Ford Expedition: мини-предохранитель 41 – это предохранитель на 20 А для прикуривателя и диагностического разъема OBD II. Предохранитель 17 – это предохранитель на 25 ампер для прикуривателя Ford Explorer.

Спросил Курт Эйхманн. Спрашивает Лиланд Грант. Спрашивает Вероника Уилкинсон.

65% хлопка и 35% полиэстера, неприменимый ворс неро согласно

Спросил Дайя Крейгер.Спрашивает Даника Эбботт. Спрашивает Консуэло Хаук. Спрашивает Рослин Уолтер. Все права защищены. Материалы на этом сайте не могут быть воспроизведены, распространены, переданы, кэшированы или использованы иным образом без предварительного письменного разрешения Multiply.

Спросите логин. Форд Фокус. Зажигалки. На вопрос пользователя Wiki. Главный ответ.

Электросхема мотоцикла

Ответы пользователей на связанные вопросы в Wiki. Сетевая розетка на 12 В под прикуривателем в моем Ford Escape больше не работает.Я посмотрел на схему предохранителей в руководстве и не могу найти, где именно предохранитель. Любая помощь высоко ценится! Согласно мануалу, предохранитель находится в блоке распределения питания под капотом. Это предохранитель 12 на 20А. Бламб ответил 11 лет назад. То же самое и с моим ограниченным побегом. В руководстве по эксплуатации и в моем руководстве по эксплуатации Haynes не указано, что защищает этот предохранитель.

Dariosixx ответил 4 года назад. Это мини-предохранитель на 20 ампер, обычно желтого цвета. На Escape предохранитель переднего переднего прикуривателя на 20 А расположен на внутренней панели, вверху справа – слот GuruT19Q сработал 3 года назад.

У меня есть побег на форд, и я искал под капотом предохранители для моей зажигалки, и все предохранители в порядке, неплохо. Что будет следующим шагом для проверки. GuruFCX9 ответил 3 года назад. К guruT19Q выше: прикуриватель на брод-эскейпе работает только в том случае, если автомобиль заведен и двигатель работает. Затем вы держите зажигалку в течение нескольких секунд, и она становится горячей. Не уверен в бродах другого года. Поэтому вам не следует включать телефон в розетку прикуривателя. Используйте дополнительный порт рядом с переключателем, который обеспечивает постоянное включение или выключение питания.Блок предохранителей в салоне.

Защищенные компоненты. Лампа освещения салона, модуль левой передней двери, свет перчаточного ящика, модуль внешнего освещения, люк в крыше, OHCSB. Прикуриватель, задние дополнительные розетки. Модуль датчика дождя, датчик влажности, электрохроматическое зеркало заднего вида. Европа: Адаптивный круиз-контроль. Европа: Замок рулевой колонки. Выключатель зажигания, кнопочный выключатель зажигания, автомобильный модуль без ключа ЕС: ” аварийный выключатель, аудиосистема, навигационная система, DVD-плеер, кнопка блокировки двери.

Удерживающая система, система классификации пассажиров, индикатор отключения подушки безопасности пассажира, модуль обогревателя кондиционера с ручным управлением. Реле модуля управления трансмиссией, реле рециркуляции выхлопных газов. Европа: Правое лобовое стекло с обогревом. США: Задний стеклоподъемник без блока управления дверьми. Европа: Лобовое стекло с обогревом слева. Европа: Дополнительный отопитель. Европа: Омыватель фар.

Модуль управления трансмиссией, катушки зажигания, датчик общего массового расхода воздуха 2.

Ши-тцу, сколько менструаций

Европа: передний радар FLR Модуль прямого зондирования, модуль адаптивного круиз-контроля.Европа: Жиклеры омывателя с подогревом лобового стекла. Европа: Испаритель сажевого фильтра. Европа: Вентилятор охлаждения. Дверной модуль левого переднего электрического стеклоподъемника, центральный замок, электрическое складывающееся наружное зеркало, наружное зеркало с подогревом. Дверной модуль правого переднего стеклоподъемника, центральный замок, электрическое складывающееся наружное зеркало, наружное зеркало с подогревом. Европа: Противоугонная сигнализация.

Европа: Пассажирское сиденье. Монитор слепых зон, система удержания полосы движения, активная городская остановка, камера заднего вида. Европа: Заднее стекло с подогревом.

Европа: Стеклоочиститель заднего стекла.

Европа: Звуковой сигнал охранной сигнализации. Европа: мощность аксессуаров с задержкой. Ford Focus.

Защищенные компоненты. Левая фара дальний свет. Дальний свет правой фары.

Прикуриватель, задняя вспомогательная розетка. Дверной модуль пассажирской двери.

Osu relax hack 2020

Обогреватели наружных зеркал заднего вида. Питание электронных модулей от батарей. Диагностика бортового компьютера OBD II. Дневные ходовые огни. Комбинация приборов, модуль GEM.Насос омывателя, подогрев форсунок омывателя. Фары ближнего света, дневные ходовые огни. Переключатель фар. Стеклоочиститель. Обогрев заднего стекла. Габаритные огни, габаритные фонари, задние фонари слева.

Габаритные огни, габаритные огни, задние фонари правые. Дверной модуль водительской двери центральная система запирания. Система бесключевого доступа. Питание аудиомодулей от батарей. Дополнительная розетка в багажном отделении, модуль буксировки прицепа. Ближний свет правой фары. Левая фара ближний свет. Сиденье с электроприводом со стороны водителя.Переключатель регулировки света фар, ближний свет, ксеноновый модуль. Модуль иммобилайзера WFS, питание комбинации приборов. Магнитола, комбинация приборов.

Схема блока предохранителей Ford F-150

Электропитание модулей зажигания. Подсветка номерного знака. Модуль управления коробкой передач, педаль акселератора. Электрический стояночный тормоз EPB. Реле центрального замка. Стеклоочиститель заднего стекла. Складное зеркало. Внутреннее освещение, наружные зеркала заднего вида.

Тюрьма округа Кларк, штат Огайо

Дверной модуль правая задняя.Дверной модуль левый задний. У меня был такой же вопрос. Оба предохранителя рассчитаны на 20 ампер, и если вы посветите на них светом, вы можете посмотреть сквозь прозрачный пластик, чтобы увидеть, не перегорел ли предохранитель. В моем SES Focus их 3, и надеюсь, это поможет.

И прикуривателя там не было. Я чувствую, что в этой модели нет прикуривателя. Я хотел бы узнать, какой тип предохранителя нужен для прикуривателя vw jetta и как определить, какой это предохранитель и где находится. Если прикуриватель не работает и предохранитель Ford Escape не перегорел, возможно, у вас проблема с проводкой.Проверьте за приборной панелью на предмет перегоревших или оплавленных проводов. Согласно руководству Lincoln Town Car Owner Guide: В распределительной коробке, которая находится под напряжением, в моторном отсеке находится патронный предохранитель на 20 А для прикуривателя, который является предохранителем того же типа, что и для задних прикуривателей.

Спросил Курт Эйхманн. Спрашивает Лиланд Грант.

Сломанный автомобильный прикуриватель – замена предохранителей КАК ДЕЛАТЬ – Ford Fiesta 1.2 2010

Спросила Вероника Уилкинсон.Спрашивает Дайя Крейгер. Спрашивает Даника Эбботт.

Супергерл инопланетные миры, часть 3

Спрашивает Консуэло Хаук. Спрашивает Рослин Уолтер. Все права защищены. Материалы на этом сайте не могут быть воспроизведены, распространены, переданы, кэшированы или использованы иным образом без предварительного письменного разрешения Multiply. Спросите логин. Форд Фокус. На вопрос пользователя Wiki. Главный ответ. Пользователь Wiki ответил на связанные вопросы. Есть ли в Honda crv lx прикуриватель? Где номер предохранителя прикуривателя на передней консоли BMW X3? Какой предохранитель предназначен для прикуривателя Jetta?

Что делать, если прикуриватель не работает и предохранитель не перегорел на Ford Escape? Где находится предохранитель прикуривателя VW Transporter? Где запал прикуривателя на городской машине Линкольна? Каковы даты выхода Last Cigarette -? Каковы даты выхода Focus -? Сколько клапанов у Ford Focus?

Какие актеры и актрисы появились в «Последней сигарете» -? Какой объем двигателя у Ford Focus? Она во всем нам очень помогала.Мне понравились выбранные отели и их расположение.

В целом праздник удался, и я уверен, что на каком-то этапе мы забронируем еще один праздник через себя. Карта, предоставленная нам с указанием маршрута и расположения отелей, а также достопримечательностей, была чрезвычайно полезной.

Маршрут был хорошо спланирован, и мы никогда не торопились. Нам очень понравилась ваша чудесная страна. Мы попросили Александру постараться предоставить нам самые лучшие номера, которые были бы тихими, если это возможно.

Было очевидно, что она делала это в каждом пункте назначения. Она спросила нас, чего мы хотим, выслушала, задала несколько хороших вопросов, а затем приложила все усилия, чтобы найти нам то, о чем мы просили, и мы были очень довольны результатами. Материалы, предоставленные Nordic Visitor, были фантастическими.

Мы использовали карты, брошюры и маршрут и прочитали все предложения. Карта с предложенным маршрутом проезда к каждому из отмеченных нами отелей была очень полезной. Мы были очень, очень хорошо подготовлены к этой поездке из-за отличной работы и материалов, предоставленных Nordic Visitor.

Поездка была спланирована для нас (исходя из того, что мы хотели сделать), и все детали были продуманы за нас. Маршрут был спланирован, были забронированы номера в гостиницах, нам прислали книги и карты, нам предоставили телефон и GPS. Работать с Александрой было просто приятно.

С самого первого электронного письма, которое я отправил с запросом о возможности бронирования поездки с Nordic Visitor, до электронного письма, которое я отправил в конце нашей поездки, с просьбой изменить время трансфера в отеле, она была полезной, знающей, отзывчивый и всегда веселый.Благодаря Александре и Nordic Visitor это была одна из самых хорошо спланированных и организованных поездок, которые мы когда-либо совершали. Ничего не случилось, но я абсолютно уверен, что Nordic Visitor помог бы нам, если бы возникли какие-либо проблемы.

У меня нет рекомендаций, как Nordic Visitor может улучшить то, что он делает, и это необычно для меня. Мои ожидания высоки, и они оправдались. Наша поездка в Исландию была незабываемой. Все, от проживания до арендованного автомобиля и проездных документов, превзошло наши ожидания.

Елена была великолепна и действительно успокаивала нас, отвечая на любые вопросы. Мы были поражены красотой Исландии и невероятно теплыми людьми. Все было невероятно, и нам не терпится вернуться. Это была тщательно спланированная поездка от А до Я с множеством опций на выбор и добавление к поездке в зависимости от местоположения.

Приведенные буклеты были наиболее полезными и фактически более эффективными, чем Google, или просто более удобными для навигации. Наши отели были идеальными.Мы наслаждались прекрасными ужинами, некоторые в отелях, а другие по пути.

.
