Установка штатного биксенона + корректор

1. Модуль (hid control modele) (finis 1478128)
2. Задний датчик (finis 1386629)
3. Передний датчик (finis 1402358)
4. Жгут проводки от разъема с234 (который находится у заднего правого колеса под днищем). Для рестайла и дорестайла эти эти жгуты отличаются. На дорестайле жгут включает в себя разъем к датчику ABS на рестайле до датчика ABS идет отдельный жгут. (finis датчик + ABS 1456914)
5. Крепеж датчиков. Задний датчик: болтики М5х20 2 штуки; гайки М5 2 штуки; болт М10х25 1 штука; гайка М10 1 штука.
Передний датчик: болт М6х20 3шт; гайка М6 3 штуки.
6. Разъем к модулю HCM. Данный разъем также используется на проводке торпеды для подключения модуля управления климат контролем серый. Можно так же использовать и белый разъем от климат контроля но у него нужно срезать направляющие.
7. Пины в разъем с111 со стороны проводки торпеды 7 штук.
8. Пины в разъем с112 со стороны проводки торпеды 3 штуки.
10. Около 30 метров провода сечением 0,5.
11. Гофра по желанию, чтобы сделать красивый жгут.

Дополнительный комплект необходимый при отсутствии части проводки под капотом:

1. Пины в разъемы фар 6 штук. Можно в принципе обойтись четырьмя.
2. Разъем переднего датчика.
3. Пины разъема с111 со стороны проводки под капотом 7 штук.

Дополнительный комплект необходимый при отсутствии части проводки пола:

1. Часть разъема с234 со стороны проводки пола в котором есть 5,6,7.
2. Пины разъема с112 со стороны проводки пола 3 штуки.

Как определить наличие или отсутствие проводки под капотом:

Если в разъеме фары 7 проводов то нужной нам проводки нет. Если проводов 10 то она есть.

Как определить наличие или отсутствие проводки пола:

Снять пластиковую облицовку порога со стороны пассажира и посмотреть в нижнем сером разъеме (с112) наличие пинов: 22, 26, 27 со стороны проводки пола. Цвета проводов соответственно: бело-черный, желто-черный, корричнево-желтый. Если их нет то нужной нам проводки нет.

Нижний разъем с112, верхний с111.

Установка:

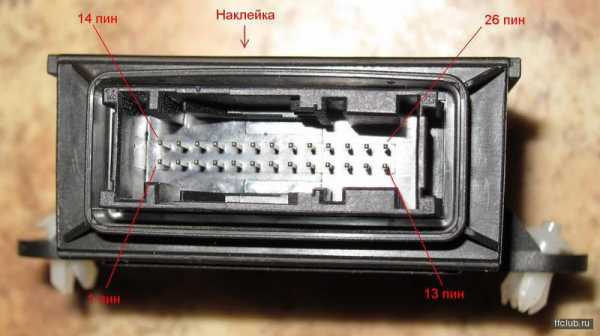

Нумерация пинов в разъеме модуля:

Установка датчиков:
Лучше чем наглядно как их ставить не опишешь, по этому просто вставляю фотографии установленных датчиков которые делал и выкладывал КГА, за что ему большое спасибо.

Передний датчик:

Задний датчик:

Стоит отметить, что передний датчик можно установить, просто сняв переднее правое колесо, а установку заднего датчика желательно производить на яме или подъемнике. Так же стоит сказать что на переднем правом рычаге может не быть резьбы под болт крепления. В таком случае лучше приварить туда гайку или закрепить болтом с гайкой. Эта не простая задача, так как трудно подобраться.

Установка модуля:
Штатно модуль находится со стороны водителя с обратной стороны торпеды. Если снять накладку и смотреть со стороны салона будут видны два отверстия на расстоянии как между ушками модуля.

Можно конечно закрепить модуль штатно, для этого придется найти пистоны по размеру отверстий. Но я не захотел царапать руки по этому закрепил его в штатное крепление со стороны водителя использовав для этого длинные тонкие болты для гипрока.

Создание жгута проводки под торпедой:

Проводку нужно делать так чтобы ее хватило от модуля до разъемов с111 и с112. 3 метра вполне хватит.

Схема соответствия пинов если ставим блок на штатное место (не удобно и нужно тащить провода через всю торпеду):

17 пин разъема модуля HCM – 20 пин разъема с111
19 пин разъема модуля HCM – 30 пин разъема с111
16 пин разъема модуля HCM – 31 пин разъема с111
18 пин разъема модуля HCM – 32 пин разъема с111
15 пин разъема модуля HCM – 21 пин разъема с111
21 пин разъема модуля HCM – 33 пин разъема с111
22 пин разъема модуля HCM – 11 пин разъема с111
20 пин разъема модуля HCM – 26 пин разъема с111
6 пин разъема модуля HCM – 27 пин разъема с111
25 пин разъема модуля HCM – 28 пин разъема с111
11 пин разъема модуля HCM – 29 пин разъема с111
7 пин разъема модуля HCM – 22 пин разъема с112
10 пин разъема модуля HCM – 26 пин разъема с112
12 пин разъема модуля HCM – 27 пин разъема с112
3 пин разъема модуля HCM – 14 пин диагностического разъема. Подпаять к имеющемуся
2 пин разъема модуля HCM – 6 пин диагностического разъема. Подпаять к имеющемуся
23 пин разъема модуля HCM – 8 пин разъема блока управления светом фар. Пин нужно подъпаять к имеющемуся.
24 пин разъема модуля HCM – на землю. Можно взять на пороге водителя.

Схема соответствия пинов, если ставим модуль со стороны пассажира и размещаем его под щечкой торпеды. оптимальная установка.

17 пин разъема модуля HCM – 20 пин разъема с111
19 пин разъема модуля HCM – 30 пин разъема с111
16 пин разъема модуля HCM – 31 пин разъема с111
18 пин разъема модуля HCM – 32 пин разъема с111
15 пин разъема модуля HCM – 21 пин разъема с111
21 пин разъема модуля HCM – 33 пин разъема с111
22 пин разъема модуля HCM – 11 пин разъема с111
20 пин разъема модуля HCM – 26 пин разъема с111
6 пин разъема модуля HCM – 27 пин разъема с111
25 пин разъема модуля HCM – 28 пин разъема с111
11 пин разъема модуля HCM – 29 пин разъема с111
7 пин разъема модуля HCM – 22 пин разъема с112
10 пин разъема модуля HCM – 26 пин разъема с112
12 пин разъема модуля HCM – 27 пин разъема с112

3 пин разъема модуля HCM – 11 пин разъема с112. Подпаять к имеющемуся
2 пин разъема модуля HCM – 12 пин разъема с112. Подпаять к имеющемуся

23 пин разъема модуля HCM – 13 пин разъема с102 Пин нужно подъпаять к имеющемуся. Цвет имеющегося черно зеленый. Большой синий разъем.
24 пин разъема модуля HCM – на землю. Можно взять на пороге пассажира.

Создание жгута проводки под капотом:

Схема соответствия пинов:

5 пин разъема левой фары – 20 пин разъема с111
10 пин разъема левой фары – 32 пин разъема с111
5 пин разъема правой фары – 21 пин разъема с111
10 пин разъема правой фары – 26 пин разъема с111
1 пин разъема переднего датчика – 29 пин разъема с111
4 пин разъема переднего датчика – 27 пин разъема с111
5 пин разъема переднего датчика – 28 пин разъема с111
8 пин разъема левой фары – земля. Можно взять на пассажирском пороге.
8 пин разъема правой фары – Земля. Можно взять на пассажирском пороге.

Создание жгута проводки пола:

Схема соответствия пинов:

7 пин разъема с234 – 27 пин разъема с112
6 пин разъема с234 – 26 пин разъема с112
5 пин разъема с234 – 22 пин разъема с112

x
