Несколько месяцев назад в приложении MotorData OBD появился новый расширенный плагин для диагностики Форд.
В прошлом году я уже снимал видео о специальном плагине для автомобилей марки Renault на примере Рено Модус – видео получилось достаточно интересным.
► Расширенный плагин для Рено от MotorData OBD: https://youtu.be/GVDwws1D8NQ
В сегодняшнем видео я рассказываю, что вообще такое эти расширенные плагины, чем отличается диагностика по специальному протоколу от обычной диагностики автомобилей по протоколу OBD (OBD2, EOBD).
И на примере Ford Fiesta 2012 г. в., с двигателем 1.4 и коробкой автомат сравниваю возможности расширенного и стандартного диагностических плагинов.
Если знаешь какие-либо интересные программы для диагностики автомобилей – пиши о них в комментариях. Будет интересно попробовать!
На канале Дабл Тест Драйв есть другие видео об автомобильных сканерах и программах для ELM327.
► Плейлист Все об автодиагностике: https://www.youtube.com/playlist?list=PLqJLGFzblHRjFTj4s-yTtkqzLMLeYV-FL
Приятного просмотра!
ТАЙМ-КОД
*************************************
00:25 ► отличие протокола OBD от расширенного диагностического протокола
01:22 ► для чего нужен расширенный диагностический плагин
01:38 ► о чем будет следующее видео по теме автодиагностики
01:59 ► о чем это видео
02:39 ► подключение к Ford Fiesta по протоколу OBD (OBD2, EOBD)
04:56 ► правило “3-х Ф”
05:20 ► о Renault, Citroen и Peugeot
05:32 ► подключение по диагностическому протоколу для Ford
06:00 ► блоки управления и параметры, прочитанные по расширенному протоколу
06:58 ► параметры ЭБУ Двигатель
07:40 ► параметры ЭБУ Антиблокировочная система (ABS)
08:04 ► параметры ЭБУ Комбинация приборов
08:27 ► найденный коды неисправностей (ошибки)
08:42 ► слабые места Ford Focus и Ford Fiesta
10:05 ► параметры ЭБУ Подушки безопасности
10:13 ► параметры ЭБУ Трансмиссия
11:08 ► параметры ЭБУ Усилитель рулевого управления
11:32 ► вывод
11:52 ► панель приборов в приложении MotorData OBD
12:07 ► кратковременная и долговременная топливная коррекция
12:47 ► графики зависимости параметров
ТОВАРЫ С ALIEXPRESS ДЛЯ АВТО
*************************************
✅ 1.
✅ 2. Диагностический автосканер ELM327 v.1.5 (оригинальный чип PIC18F25K80): http://ali.pub/2ytks0
✅ 3. Автосканер KKL VAG COM for 409 для VW, Audi, Skoda (оригинальный чип FTDI): http://ali.pub/4kf7qr
✅ 4. Диагностический автосканер VAG CAN PRO ver. 5.5.1: http://ali.pub/32ibhy
✅ 5. Удлинитель для разъема OBD2: http://ali.pub/4l7cvv
✅ 6. Переходник для ELM2327 на ВАЗ, Lanos, Sens, Таврия (GM 12 PIN to OBD/OBD2): http://ali.pub/2202oy
✅ 7. LED лампы в габариты с обманкой Can Bus шины Oxilam (T10): http://ali.pub/3pvq00
✅ 8. Выключатель массы (аккумулятора): http://ali.pub/59zj89
✅ 9. Магнитолы Idoing для разных марок автомобилей: http://ali.pub/3519rj
✅ 10. Набор для ремонта лобового стекла: http://ali.pub/4k93q9
👉 Канал в Telegram с интересными товарами с AliExpress для водителя: https://t.me/aliexpress_driver
👉 Регистрируйся в Cashback сервисе Backit и возвращай до 90% с покупок: http://ali.

РЕКОМЕНДУЮ ВИДЕО ПО ТЕМЕ
***********************************
► Что умеет автосканер ELM 327: https://youtu.be/Rmn_Q3pyIcg
► Как посмотреть реальный пробег на Ford S-Max: https://youtu.be/uojmBdFcNr0
► Обзор автосканера Autel AP200M: https://youtu.be/x6qpjTCN4S0
► Не ТОП 5 LED ламп для фонаря заднего хода: https://youtu.be/j3-nIbawAew
► Минусы датчиков давления TPMS: https://youtu.be/sTLUJlg4Bb0
► Отзыв об Android магнитоле после 3-х месяцев: https://youtu.be/ERRJGGjj24s
► Тест драйв Ford Fiesta 2016. Отзыв владельца: https://youtu.be/Su0NAobhfE4
► 3 плюса и 4 минуса авто с ГБО после 2-х лет: https://youtu.be/qCGZqf4RUqM
► Чем хороша Audi 80 Бочка: https://youtu.be/UtyyvCTc5sU
► 6 способов завести машину, если сел АКБ: https://youtu.be/mEFNunm05ho
Выделите ее и нажмите Ctrl + Enter
Просмотров: 46880 | Источник: car.
Смотрите по темам: elm327 , автосканер , проверка автосканером , motordata , ELM327 Bluetooth , obd , odb2 , eobd , автодиагностика
Настройка — Car Scanner ELM OBD2
Прежде всего, вы должны понять и принять 3 простые вещи:
1) Car Scanner поддерживает все версии iOS, даже самую последнюю. Неважно, у вас iOS13/14/15/100500. Car Scanner всегда обновляется для поддержки последних версий iOS. Кроме того, ELM327 использует простое и примитивное соединение TCP/IP, на которое обычно не влияет обновление версии iOS. Поэтому, пожалуйста, оставьте ваши домыслы в стиле «после обновления на iOS ХХ.Х программа не подключается» при себе. Мне они не интересны и все, что вы получите от меня, это ссылку на эту страницу.
2) Устройство ELM327 с типом подключения Wi-Fi выдает себя за точку доступа Wi-Fi и создает сеть Wi-Fi, к которой необходимо подключиться с помощью настроек iOS. Вы должны сначала подключиться к сети Wi-Fi OBDII адаптера в настройках iOS, и только потом пытаться подключиться в Car Scanner. Эта сеть обычно носит название «OBDII WiFi» или «WiFi OBD2» или что-то в этом роде. Она никогда не называется так, как ваша домашняя сеть (например, «Keenetic-1234», «MyHOME» и т.д.) или как марка вашего автомобиля (например, «Ford», «Skoda», «Audi» и т.д.).
Пожалуйста, не будьте тем д%*#:ом, который подключился к своей домашней сети и возмущается, почему он не может подключиться к адаптеру.
3) Когда вы подключаетесь к точке доступа OBDII Wi-Fi, iOS не знает, что вы подключаетесь к диагностическому адаптеру и ожидает увидеть там нормальную сети Wi-Fi с доступом в Интернет. iOS может подключиться к сети Wi-Fi ELM327/OBDII, не обнаружить там доступа в Интернет, и включить «волшебство iOS»: показать пользователю в настройках, что iPhone / iPad подключен к сети Wi-Fi, но фактически не использует эту сеть.
Это очень важно! Вы увидите в настройках iOS, что сеть Wi-Fi подключена (отмечена галочкой), но вы не увидите значок Wi-Fi на верхней панели. Это часто происходит с iOS 14 и выше (да, iOS 15 выше, чем iOS 14).
В этом случае вам следует установить настройки сети Wi-Fi вручную (читайте пункт №4 ниже).
Решение: перейдите в «Настройки iOS» -> «Wi-Fi» и подключитесь к сети, которая называется «OBDII WiFi» или чем-то подобным.
2) Часть устройства ELM327 не отвечает.Возможная причина №1: Программный баг в устройстве, из-за которого оно зависает (очень часто бывает с дешевыми клонами ELM327)
Решение: вытащите ELM327 из разъема и снова вставьте. Перейдите в настройки iOS -> Wi-Fi, чтобы повторно подключиться к сети Wi-Fi OBDII, и подключитесь снова в Car Scanner.
Возможная причина №2: неисправно устройство ELM327. Многие пользователи задают вопросы в стиле «Вчера я успешно подключился, но не могу этого сделать сегодня! Что не так с приложением?!»
К сожалению, проблема не в приложении. Китайские клоны ELM327 довольно часто и неожиданно «умирают», т.е. просто перестают работать, подключаться и т.д. Некоторые могут работать год, некоторые — 1 раз. Никогда не знаешь, поэтому аргументы в стиле «да я его только вчера купил» пожалуйста оставьте при себе. Кто хочет подробностей — вскрывайте адаптер и разбирайтесь, что именно там отвалилось или отгорело. Возможно, с помощью магазина радиодеталей и паяльника, вы сможете его починить.
Решение: заменить ELM327. Прочтите, пожалуйста, мое руководство, как купить хорошее устройство ELM327.

Адаптер ELM327 не может использоваться несколькими приложениями или устройствами одновременно. Даже 2 устройства, просто подключенных к одной и той же сети OBDII Wi-Fi, могут вызвать проблему, когда одно из них или даже оба устройства не смогут подключиться.
Решение: убедитесь, что любые другие устройства поблизости не подключены к той же сети OBDII Wi-Fi, и принудительно закройте все другие приложения OBDII.
В этом случае вы увидите, что сеть отмечена в настройках Wi-Fi iOS, но вы не увидите значок Wi-Fi в верхней части экрана.
Решение: Перейдите в Настройки iOS -> Wi-Fi -> Нажмите на символ «i» в кружочке рядом с названием сети Wi-Fi.
В разделе IPV4 измените нажмите на «Настройка IP»:
Вместо «Автоматически» выберите «Вручную» и задайте такие параметры:
IP-адрес: 192. 168.0.2
Маска подсети: 192.0.0.0
Маршрутизатор: 192.168.0.10
После этого нажмите «Сохранить» и выйдите назад.
Некоторые пользователи думают, что им следует указать в настройках подключения в Car Scanner IP-адрес iPhone / iPad, который они нашли в настройках Wi-Fi iOS, но это ошибка. Вы должны указать IP-адрес вашего устройства ELM327. В большинстве случаев это 192.168.0.10 (установлено по умолчанию) с портом 35000.
Не изменяйте эти настройки, если вы не знаете абсолютно точно, что у вашего адаптера другой IP-адрес или порт.
Когда вы впервые пытаетесь подключиться к устройству Wi-Fi ELM327, iOS спросит вас, согласны ли вы предоставить Car Scanner доступ к локальной сети (обнаружение устройств и т. д.). Вы должны разрешить это. Если вы не разрешите доступ к локальной сети, iOS не позволит Car Scanner подключиться к ELM327 по Wi-Fi.
Чтобы проверить, предоставили ли вы разрешение на использование локальной сети, перейдите в Настройки iOS -> Конфиденциальность -> Локальная сеть и убедитесь, что вы видите там Car Scanner и что он включен.
Обратите внимание, что Car Scanner не появится в настройках iOS, пока вы не попытаетесь установить соединение в первый раз, будучи подключенным к сети Wi-Fi. Если вы не подключены к сети Wi-Fi, сообщение с запросом разрешения не появится и Car Scanner не появится в разделе «Локальная сеть».
Это разрешение требуется только для iOS 14 и выше (iOS 15, iOS 16 и так далее до конца времен).
Накуп Elm327 Obd2 Wifi/ Bluetooth Za Ford Focus 2 3 Mondeo Mk4 Ranger Kuga Nove Ocus Авто Диагностика Оптика Mini Elm327 / najboljši
- [email protected]
ELM327 OBD2 Wifi/ Bluetooth Za Ford Focus 2 3 Mondeo Mk4 Ranger Kuga Nove ocus Avto Diagnostiko Optičnega Mini Elm327
- Postavka Vrsta : Koda Bralci & Scan Orodja
- Različico Programske Opreme : ELM327 Wifi obd2 skener
- FIT SISTEM, : ZA Android /IOS /PC
- Iten Količina : 1pcs
- Več Model : Ford F150 2004-2007 /F250 F350
- Jezik : nemШKK
- Jezik : nemШК
- .
0005
- Avto tipa : 12V Vozila
- Specifikacije povezava : WIFI /Bluetooth
- Koda Bralec Tip : OBD2 Optičnega Pic25k80
- barve : oranžna ,modra, črna
- Posebne Funkcije : Bluetooth
- Слог : БРЕСТ 327 обд II
- Пособий Программске Опреме : №
- Диагностический Товар Слог : Авто Ородье За Поправо/Диагностических Оборотных0005
- Стройна Опрема Различица : V1.5
- Порекло : CN(Извора)
Станье: Ново
Подобные изделия
Ново Акция
Ново Акция
Ново АкцияНово Акция
Ново Акция
Ново Акция
Ново Акция
Ново Акция
Ново Акция
Ново Акция
Ново Акция
Ново Акция
Ново Акция
Ново АкцияНово Акция
Ново Акция
Ново Акция
Ново Акция
Ford Focus 2 -C max -Kuga elm327 İle Araç Konfigrasyonu – Muhammed KOYUNCU Kişisel Blogu
Yazarı: admin
Volkswagen-audi gurubunda vag-com programalama olayı yaygın olarak kullanılıyor. Rusyadan bir grup gönüllü geliştiriciler tarafından FORD araçlar için de vag-com programlama tarzı uygulamalar geliştiriliyor.Bu uygulamar ile aracınızın birçok özelliğini aktif-deaktif edebiliyorsunuz.
-Anlık yakıt tüketimi gösterimi
-Emniyet kemeri uyarı ayarları
-Yüksek hız uyarısı: 120 км/ч üzerinde hız uyarısı verir.
-Vites değişim lambası: ekonomik sürüş için vites değişim göstergesi
-Eco mode: Sürüşünüz üzerinden aracınız size puanlama ve tavsiyelerde bulunur.
-Radio ekrarnını gösterge ekranında görme gibi
-Otomatik vites ayarları
-Direksiyon yumuşaklığı
-Yol bilgisayarı menü gösterim ayarları
-Düşük yakıt uyarısı
-Düşük yıkama suyu uyarısı
-Anahtardan tüm camları kapama-açma özelliği
-Alarım aktif etme-kapatma
-Sinyal süreleri
-Fallow me home ışığı süresi
-Karşılama ışığı süresi
-İç aydınlatma ışığının süresi
-otomatik yeniden kiltileme
-Tek tuşla çift kilitleme
-Yolculuk sırasında Kapıların otomatik kilitlenmesi
– ve daha birçok özelliği aktif edebilir veya pasifleştirebilirsiiz.
UNUTMAYIN: Bu yarlar ile sadece Ford Focus2-C max ve kuga modellerin özelliklerini düzenleyebilirsiniz.Diğer modellerde çalışmamaktadır.Örneğin kendi aracımda (FORD CONNECT) çalışmamakatadır.
Bu özelliklerin bazılarını düzenleyebilmek için ELM327 cihazınızın modifiye edilmesi gerekmektedir.Bunun sebebi bazı özelliklerin ford a özel olan 3 ve 11 nolu obd pinlerinden iletişirmesil kuriarakhalledişim
Uygulamalarda Yer Alan MSCAN adlı modüllerde oynama yapabilmek için ELM327 cihazınızın Modify edilmesi gerekmektedir.
ELM327 MODİFİYE EDİFİYE EDİLMEDEN KULLANILABILİR MODÜLLER
Bu modüllerden En çok kullanılanı GEM ve HEC modülleridir.Diğer modüllerin configrasyonu azdır.
Ayrıca aracınız bütün modülleri desteklemeyebilir.
- Блок управления тормозами
Блок управления ABS,FREN - Модуль управления силовым агрегатом
Модуль управления двигателем - Модуль управления коробкой передач
Модуль управления Otomatik şanzıman - Гибридный электронный кластер
Gösterge Paneli Модуль управления: - Комбинация приборов
Gösterge paneli kontrol modülü - Электрогидравлический усилитель рулевого управления
Электрогидроусилитель модуля управления - Модуль управления фарами
Модуль управления Aydınlatma
MODİFİYELİ ELM327 ILE KULLANILABILİR MODÜLLER
- Общий электронный модуль
Genel elektronik mödül - Блок управления кузовным оборудованием
Общий модуль управления - Модуль управления подушками безопасности
Emniyet kemeri-Модуль управления подушками безопасности - Электронный автоматический модуль контроля температуры
Цифровой климатический модуль - Модуль двери водителя
Şöför kapı modülü - Модуль двери пассажира
Yolcu kapı modülü - Модуль задней двери водителя
Şöför tarafı arka kapı modülü - Модуль двери заднего пассажира
Yolcu tarafı arka kapı modülü - Дополнительный модуль управления обогревом
harici ısıtıcı modülü,webasto - Модуль помощи при парковке
Модуль помощи при парковке - Блок управления аудиосистемой
Радио, музыкальный модуль - Модуль распознавания речи
Модуль управления Sesli - Автомобильный модуль без ключа
Модуль Anahtarsız çalıştırma
Modifiye aşaması hakkında detaylı bilgi:LİNK EKLENECEK
Elm327 adlı obd haberleşme cihazı aracınızın Kontrol ünitesi ile bilgisayarınızın haberleşmesini sağlıyor. Bu cihazı aliexpress,ebay yada gittigidiyor gibi sitelerden temin edebilirisniz.

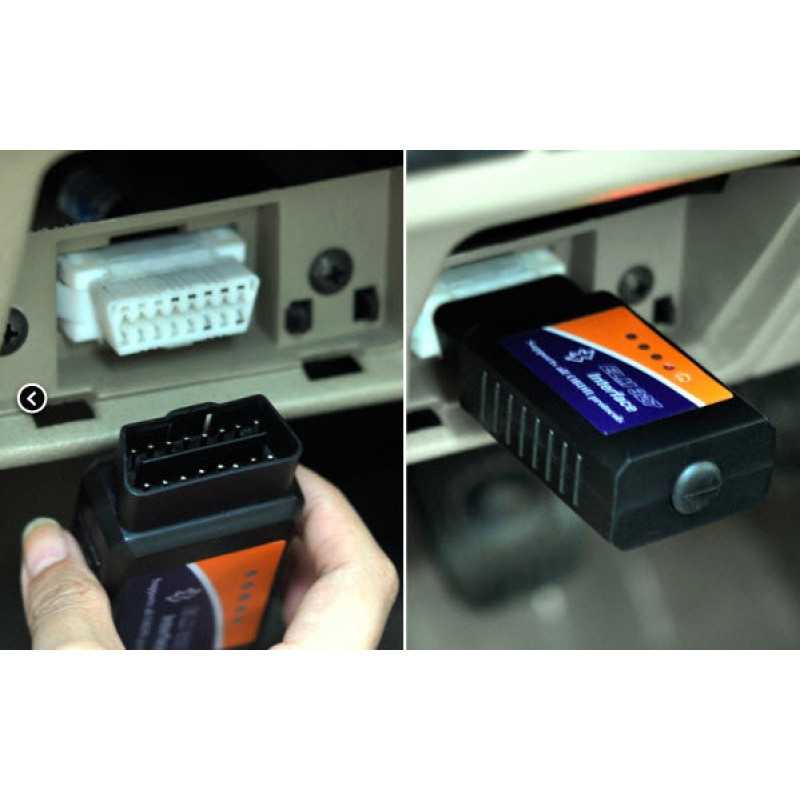

Bu cihazı aracınızın OBD2 Soketine takıp bilgisayarınızdan bu elm327 cihazına bağlanabilrisiniz..
Yani cihazın USB ucunu bilgisayarınıza cihazı da aracın OBD soketine bağlayacaksınız.
Unutmayin Aşağıda anlatılacak işlemler için kablolu ELM327 kullanmanız gerekmektedir.Bluetooth elm327 де передачи hızı az oldugu için sıkıntı çıkarabilir.
Konfigrasyon Programları
3 Farkli program vardır.Istediğiniz programı kullanabilisiniz.En stabil ve detaylı olanı ELMCONFİG dir.
- 1-ELM CONFİG
Скачать: http://civil.iffc.ru/ELMConfig/ELMConfig.zip
Çalışması için gerekli windows dosyaları: Скачать: http://civil.iffc.ru/ELMConfig/RuntimePack. исполняемый файл - 2- Программное обеспечение диагностики Форд ФДС на фокус 2
Загрузка: ФДС - 3- ELM FF2
Скачать ELM-FF2_EN
Bütün programların çalışma mantığı aynıdır. Öncelikle tüm modülleri kullanmak istiyorsanız elm327 cihazınızı modifiye etmelisiniz.Örneğin modifiyeli elm327 ile GEM modülünde bir değişiklik yapmak için programı açın ve ilgili modüle gidin Modüle tıkladınızda programlar zaten MSCAN e geçmeniz gerektiğini belirten uyarılar verecektir.MSCAN a geçebilmek demek modifye ettiğiniz elm327 deki переключатель anahtarını sağ çevirmektir.
MSCAN- HSCAN Değişimi yapan SWİTCH
Eğer sadece modifiyesiz modülleri kurcalamak istiyorsanız cihazınıza bir ayar yapmanıza gerek yok.Cihazınızı bilgisayarınıza bağlayın.USB ise elm327 driverini bilgisayarınıza tanıtın ve Bilgisayarım >> Yönet >>Aygıt yöneticisindeki Serial Port Sekmesi altından elm327 cihazının Hangi Portta Bağlı Olduguna Bakın Com4-Com5-Com7 Gibi örneğin aşagıdaki resımde com4 tür
Daha sonra uygulamalardan birisini azınes seplisinlina seplisinlina veskina veskina veskina levilina vestrisinlinainlinalina vestrisinlinainlinalandi vestrisina ves vo vo ves sep sep sep sep sep sep sep sep sep sep sep sep sep sep sep sep sep sты0008
Программа bir sorun yoksa aracınza bağlanacaktır. Daha sonra hangi modülü kurcalayacaksanız oraya girip. Read data from vehicle deyip aracın üzerindeki ayarları programa çekin ve daha sonra program ekranında aracınızın aktif olan özellikleri gözükecektir.Değiştirmek istediğiniz ayarları işaretleyıp yada işaretini kaldırıp Write to Dat a deyip ayarların aracaınıza yüklenmesini bekleyin.
Bu anlatım 2 farklı program üzerinden anlatıalcaktır.Elmconfig programı daha stabil çalışmaktadır.İstediğiniz programı kullanabilirsiniz.
Anlık tüketim eklemek için elm327 modifiye etmenize gerek yoktur.
1-elmconfig Программа ̇le anlatik tüketim eklemeProgramı Azıyoruz ve Com Portumuz hangisi ise secip hızı da 115200yyoriorioruz daha sona secip hızı da 115200yyoriorior
Program MSCAN-HSCAN switchini yapıp yapmadıgınız soruyor Yani modife etmediyseniz HAYIR a basın.Modifiye ettiyseniz EVET basın
HEC modülüne basıp Configration sekmesinden Page 1 açıp READ TO HEC e basın ve aracınızın ayarlarının programa gelmesini bekleyin
Daha sonra anlaık tüketimi eklemek için “Trip Computer-Instant Fuel Consumption” i işaretleyin ve WRİTE TO HECe basın
Gelen uyarıya Tamam deyin
Eğer bir hata uyarısı almadıysanız işlem başarıyla tamamlanmıştır.
Ресим: Сн. Мустафа ЕНИГЮН ‘э аиттир.
2-ELM FF2 Programıyla Ford Focus Yol Bilgisayarına Anlık Tüketim EklemeBir başka program olan elm ff2 ile yol bilgisayarına anlık tüketim eklemek ıcın sunları yapabilirsiniz.
Öncelikle programı açın ve ilgili com portu seçip aracınıza bağlanın
IPC yani gösterge paneli menüsüne girip Read configration a basın aracınızın ayarlarının programa aktarılmasını bekelyın
Daha sonra Instatnt Fuel i işaretleyip Write Configration a basın ve ayarın aracınıza юкленмесини беклейин.
Eğer bir hata vermediyse işlem başarıyla tamamlanmıştır.
Bu program ile de anlık tüketim eklemek ıcın araca bağlanın ve Read Current Configuration a basın daha sonra aracınızın ayarlarının programa yüklenmesini bekleyın ardından Current Configuration instançindan «Instançindan Current Configuration»
Сообщить:
Programların hatalı kullanımı sonucunda aracınızda oluşabilecek hasarlar sizin sorumluluğunuzdadır.

Orta seviye ingilizce bilginiz var ise programları daha rahat kullanabilirsiniz.
Lütfen bilmediğiniz diğer ayarlar ile oynama yapmayınız.Aksi takdirde aracınız zarar görebilir.
Lütfen Kablolu elm327 cihazı kullanınız
Programlar Ruslar tarafından geliştirilmektedir.koyuncum.com ile bir ilgisi yoktur.
Eco Mode aktifleştirilmiş bir focus3

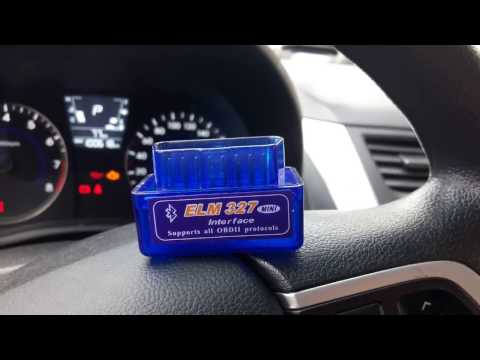

Bu modüldeki ayarları yapabilmek için elm cihazınızın modfiye edilmesi gerekmektedir.
Bu modülde
-Far yıkama süresi
-Farların açılış kapanış süreleri
-Fallow me home süresi
-Karşılama ışığı süresi
-İç aydınlatma lambasının süresini
-Belirlediğiniz bir hızdan sonra kapıların kilitlenmesini
-Kumandadan camları açmayı-kapatmayı
– Otomatik tekrar kilitlemeyi
-Hava soğukken ön cam-arka cam ısıtıcısının otomatik açma
-Tek tuşla çift kilitleme
Gibi özellikler yer almaktadır.
Веб-сайт ElmConfig: http://civil.
