Снятие и установка датчика дождя
|

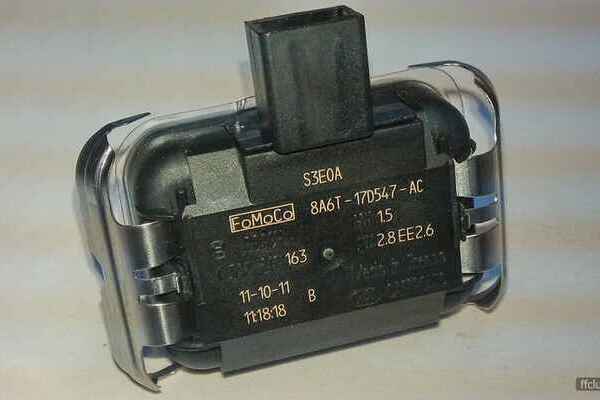

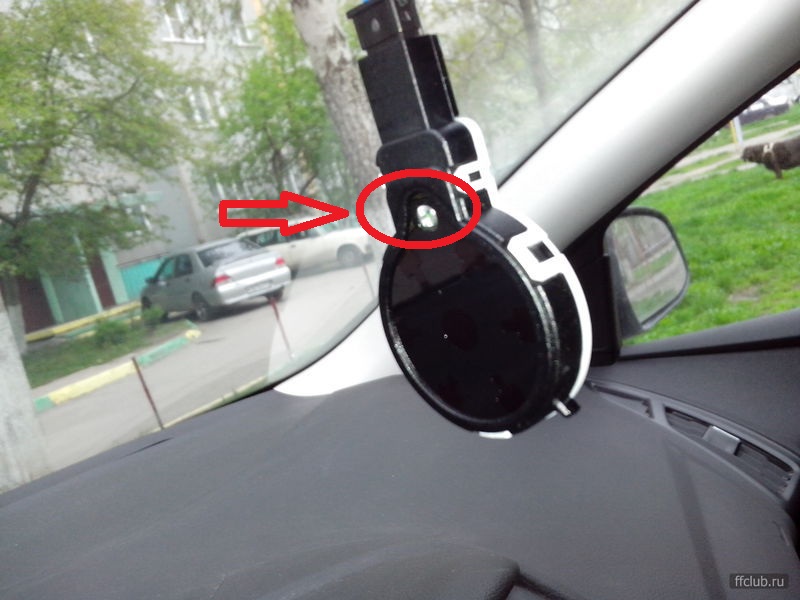

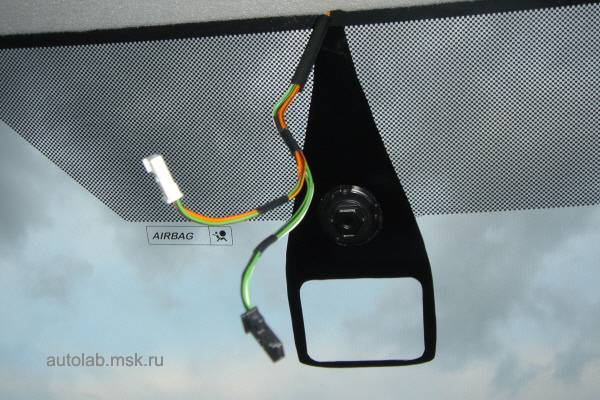

Датчик дождя закреплён на ветровом стекле, на высоте зеркала заднего вида. Он управляет интервалами включения стеклоочистителя. |
Устанавливать его необходимо с особой осторожностью, чтобы не повредить ветровое стекло и оптику датчика.
Снятие
|
Предварительно необходимо снять
коробку фильтра воздуха салона.
Установка
|
Реклама
Ford Europe – дооснащение и кодирование в Санкт-Петербурге | Redbamba
Примеры опций, досупных для активации на Ford Focus 3:
–Активации круиза с ASL(Adjustable Speed Limiter)
– Контроль давления в
шинах (Tire pressure monitoring system)
-Активация помощи при подъеме в гору(Hill Launch Assist)
-Активация парктроника
-Автоматическое запирание ЦЗ при трогании (Automatic locking by speed)
-Скандинавскйй свет (Dimmed dipped headlights)
ближний свет светит на 90% яркости в положении переключателя 0 и AUTO, в светлое время суток.
В остальных случаях ближний светить будет светить на 100% яркости
-Активация ксенона
– обычные галогеновые фары с корректором которые ставят на ФФ3
– не штатные ксеноновые фары
– штатные ксеноновые фары
-Активация противотуманных ламп
-Конфигурация задних фонарей
Примеры опций, доступных для активации на Ford Focus 2:
-Активация контроля давления в шинах (Deflation Detection System)
Система идентифицирует спущенное колесо путем опроса датчиков ABS(спущенное колесо уменьшается в диаметре и вращается быстрее). Возможно использовать на машинах с ABS/ESP.
– Автоматическая блокировка дверей в движении
При достижении определенной скорости (ее можно запрограммировать)- все двери будут заблокированы.
– Отключение автоматического включения обогрева стекол
При запуске двигателя в минусовую температуру, автоматически включается обогрев стекол. Лишняя нагрузка на двигатель при начале его работы, приходится принудительно выключать обогрев.
– Двойное запирание с одного нажатия брелка
– одно нажатие, блокировка дверей
– двойное нажатие, блокировка дверей + установка на сигнализацию.
Можно упростить задачу, и ставить на сигнализацию с одного нажатия.
– Подъем/опускание стекла с брелка
При нажатии и удержание кнопки “открытие” на брелке, стекла опустятся. При нажатии кнопки “закрытие” на брелке, стекла поднимутся.
– Отключение звукового сигнала о не пристегнутом ремне
– Отключение ESP через меню бортового компьютера
Выводит в меню строчку “Отключить ESP”.
– Открытие только водительской двери при снятии машины с сигнализации
– Сигнал о превышении скорости свыше 120км/ч
Работает аналогично оповещению о не пристегнутом ремне. При наборе скорости свыше 120км/ч будет периодически оповещать.
– Включение ECO-мода
– Кнопка блокировки на двери пассажира активирует центральный замок
Открывает возможность блокировать все двери пассажиру.
– Активация круиз-контроля
Требуется установка подрулевых кнопок.

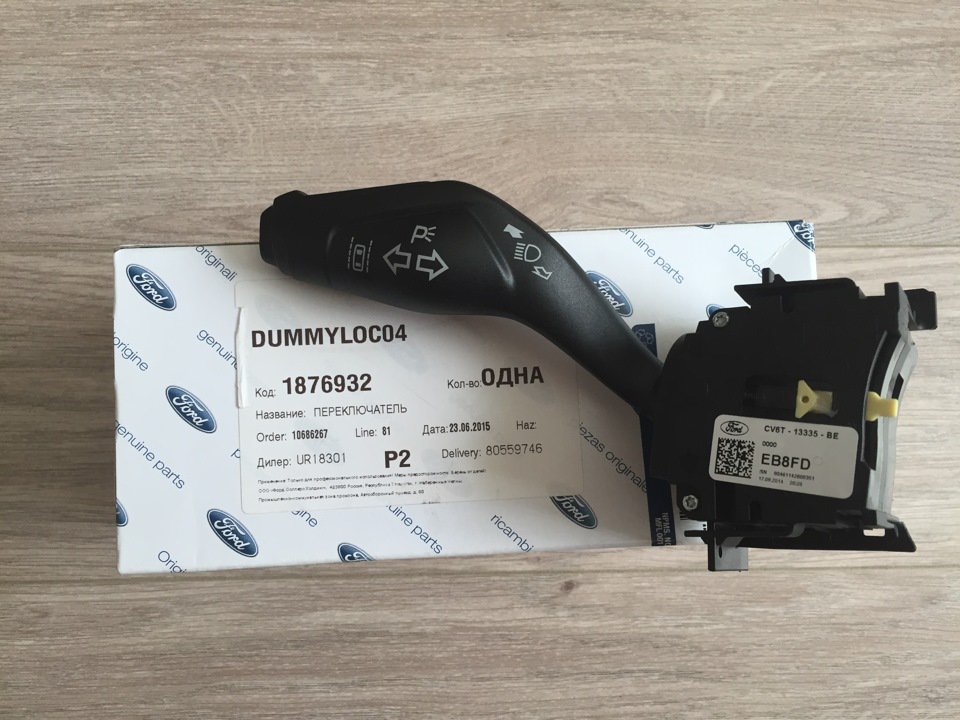

– Включение/отключение датчика света + датчик дождя
– Индикатор переключение передач на приборной панели (как в NFS)
Включение стрелочки индикатора переключения передачи при достижении максимальных оборотов.
– Включение/отключение подсветки околодверного пространства + настройка времени
Подсветка под зеркалами заднего вида
– Обновление прошивки приборной панели (частично решение проблем температуры)
Доступно только для рестайлинговых приборных панелей!
– Включение отопителя РТС(Positive Temperature Coefficient Heater)
Дополнительный электрообогреватель РТС. Устанавливается между КПП и cалонным фильтром.
– Предупреждении о включении задней передачи
При включении данной функции, будет издавать звуковой сигнал при включенной задней передаче
– Активация омывателя фар
Требуется наличие омывателя фар (возможны приобретение и установка у нас)
– Активация указателей поворота в зеркалах
– Блокировка ЦЗ (ПБ5) с включенным зажиганием
Для любителей заводить машину и вторым брелком закрывать ее.
– Активация датчика присутствия пассажира
Требуется установка датчика присутствия пассажира в сидение
Как включить дворники с датчиком дождя в моем Ford?
Я живу в дождливом городе, и мне часто приходится регулировать дворники в зависимости от того, насколько дождливая погода, когда я за рулем. Я только что купил Ford Escape и очень хочу попробовать дворники с датчиком дождя, но не знаю, как активировать эту функцию. Как включить дворники с датчиком дождя на моем Ford?
Кара Вандербек · Ответ дан 08 апреля 2022 г.
Отзыв от Шеннон Мартин, лицензированного страхового агента.
Стеклоочистители Ford с датчиком дождя — очень полезная функция для водителей, поскольку она позволяет им сосредоточиться на дороге, а не определять оптимальную скорость работы дворников. Кроме того, система может активировать, деактивировать и регулировать скорость работы стеклоочистителей в зависимости от уровня влажности, чтобы водители могли лучше видеть.

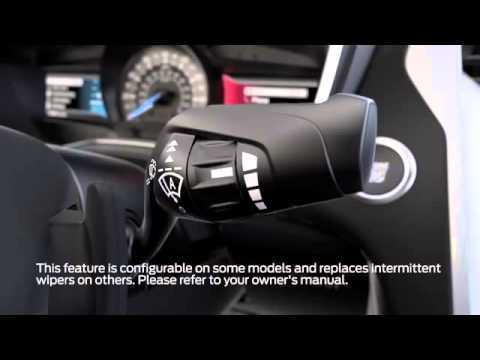

Чтобы включить дворники с датчиком дождя , выполните следующие действия:

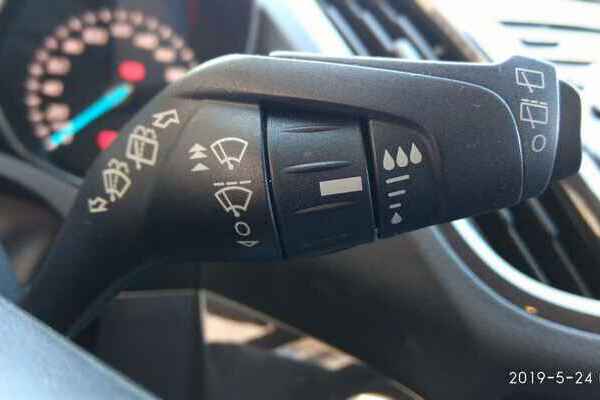

- Найдите значок автоматического стеклоочистителя на наборе дворников. (Подсказка: похоже на лобовое стекло с буквой А внутри).
- Поднимите шток стеклоочистителя в первое положение.
- Ваши дворники с датчиком дождя автоматически включаются в плохую погоду и регулируют скорость в зависимости от того, насколько мокрое лобовое стекло.
- Вы можете отрегулировать чувствительность стеклоочистителей, повернув внутреннее кольцо вверх для повышения чувствительности или вниз для понижения чувствительности.
Имейте в виду, что эти дворники будут работать только при обнаружении определенного уровня влаги на ветровом стекле, поэтому они могут работать неравномерно.
Отправляясь на дождливую дорогу, убедитесь, что вы и ваш автомобиль защищены правильной автомобильной страховкой с помощью Джерри. Джерри — эксперт по страхованию и суперприложение, которое поможет вам сэкономить на страховых полисах от ведущих страховых компаний страны.
Загрузите приложение, введите свои данные, и менее чем за минуту вы получите персональную политику! 9
Посмотреть полный ответ -проверено нашей командой редакторов и агентов. Нам не платят за обзоры или другой контент.
Просмотреть больше контента
Ресурсы по ремонту автомобилей
Страхование вашего автомобиля
Land Rover Discovery Sport HSE Страхование страхования HSE
Стоимость страхования Rodeo S.
Страхование в вашем штате
Страхование в вашем городе
Страхование автомобилей Oakpark
Tehachapi Car Insurance
Campti Car Insurance
Scottsville Car Insurance
Macungie Car Insurance
Что другие просят
Как долго Zipcar.
Я зарегистрировался в Zipcar, чтобы арендовать машину для предстоящей поездки, но процесс занимает немного больше времени, чем я ожидал.
Моя поездка через три недели, так что, как вы думаете, я буду готов к тому времени?
Macy Fous
8 апреля 2022 г.
Может ли вождение автомобиля вызывать боль в локте?
Я внешний торговый представитель, поэтому много времени провожу в дороге. Хотя я молод и здоров, в последнее время меня убивает локоть. Может ли вождение на большие расстояния вызвать боль в локте?
Кейтлин Май
8 апреля 2022
Законны ли развороты в Северной Каролине?
Я еду в Уилмингтон, чтобы поиграть в гольф с друзьями примерно неделю. Мы собираемся поехать, но я никогда раньше не был в Северной Каролине. Законно ли делать разворот в штате?
Эрик Шад
08 апреля 2022 г.
Просмотреть все вопросы
Прочитать советы автомобильных экспертов в Джерри
Среднестатистический американец, которого только что вытеснили с рынка новых автомобилей транспортные средства, оживление инфляции, вызванное COVID, и повышение процентных ставок Федеральной резервной системы сделали новое транспортное средство недоступным для все большего числа людей.
Генри Хениг
23 марта 2023
1997 Объем моторного масла Ford Thunderbird 3.8
Объем моторного масла Ford Thunderbird 3.8 1997 года составляет 5 кварт (около 4,7 литра). Узнайте больше здесь!
Жакулин Грабер
24 февраля 2023 г.
Предлагает ли USAA страхование совместных поездок?
USAA предлагает страховое покрытие пропусков, которое защищает вас в «непревзойденное» время, прежде чем вы заберете пассажира или доставку.
Джейсон Тушински
28 февраля 2023 г.
Поиск по темам
Colorado
Progressive
Gap Insurance
Property Protection Insurance
Celebrities
Car Maintenance
Car Buying
State Farm
American Family
Motorsports
Cruise Control
driving record
Finance
Страхование коммерческих грузовиков
Mercedes
Суперкары
Toyota Prius
Porsche
Arizona
Изменение адреса
Auto Sports
Car Make
автокресла
Muscle Car
Страхование автомобилей по маркам
Toyota
Hyundai
Mercedes-Benz
Subaru
Chevrolet
Mitsubishi
Страхование автомобилей по штатам
Проверка датчиков дождя и фар
Здесь вы найдете полезные знания и полезные советы, касающиеся датчиков дождя и света в автомобилях.
Датчик дождя — это система помощи водителю, которая снимает нагрузку с водителя, автоматически активируя систему стеклоочистителей во время дождя и тем самым значительно повышая безопасность и комфорт в автомобиле. В середине 1990-х датчик дождя начал устанавливаться в автомобилях и с тех пор стал неотъемлемой частью современной автомобильной электроники.
Структура и функция
Датчик дождя-света комбинированный
Обзор
Связь и системная интеграция датчика дождя и освещенности
Руководство по ремонту
Замена датчика дождя
Проверка датчика дождя-света
КОМБИНИРОВАННЫЙ ДАТЧИК ДОЖДЯ И СВЕТА: УСТРОЙСТВО И ФУНКЦИИ
Первоначально встроенный в основание зеркала заднего вида, датчик дождя устанавливается на внутренней стороне ветрового стекла вне поля зрения водителя.
В зоне действия датчика датчик определяет, когда идет дождь, и передает свою информацию в управляющую электронику стеклоочистителя. Таким образом, частота работы стеклоочистителей в прерывистом режиме может автоматически адаптироваться к интенсивности дождя. Таким образом, ручное вмешательство водителя теперь более или менее не требуется.
Комбинированный датчик дождя и света сочетает в себе две функции в одном модуле.
- Обнаружение дождя и автоматическое управление стеклоочистителем
- Запись внешней освещенности и автоматическое включение и выключение освещения автомобиля
Датчик дождя обычно активируется при включении прерывистой или автоматической функции стеклоочистителя на рулевом колесе переключатель колонки (рис. 2).

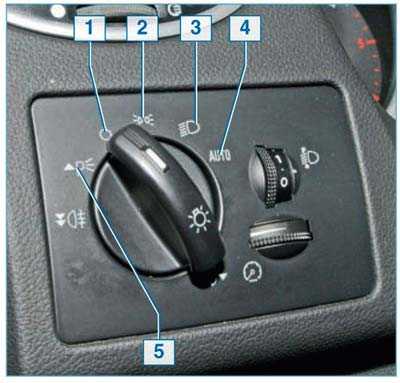

При повороте переключателя освещения в положение AUTO (автоматическое управление дневными ходовыми огнями) активируется датчик освещенности, и освещение включается или выключается в зависимости от внешней освещенности (рис.
3).
Конструкция датчика дождя-света
Рис. 2: Информация для водителя на дисплее, Peugeot
Рис. 3: Выключатель света Audi
Датчик дождя
Датчик дождя обнаруживает осадки на лобовом стекле с помощью оптоэлектронного метода измерения . Чувствительный элемент содержит один или несколько светоизлучающих диодов (передатчиков), призму и фотодиод (приемник). Луч света, создаваемый светодиодом, проходит через призму к лобовому стеклу, несколько раз отражается от внешней поверхности лобового стекла и направляется на фотодиод.
Сочетание положения датчика и сухой поверхности ветрового стекла обеспечивает максимальное отражение светового луча (рис. 4).
Капли дождя на лобовом стекле изменяют отражательные свойства до такой степени, что все лучи света перестают достигать своей цели и отклоняются каплями воды (рис. 5).
Чем сильнее дождь, тем меньше света попадает на фотодиод. Электроника оценки использует освещенность для расчета количества дождя, выпавшего на лобовое стекло в данный момент, и передает информацию, необходимую от электроники ветрового стекла, чтобы контролировать скорость работы стеклоочистителей.
Датчик постоянно производит измерения, чтобы протирание можно было индивидуально адаптировать к количеству осадков. При обнаружении сильного дождя или брызг от движущегося впереди автомобиля система автоматически переключается с прерывистой настройки на максимальную скорость работы стеклоочистителей.
Рис. 4: Сухое ветровое стекло, полное отражение
Рис. 5: Влажное ветровое стекло, прерванный луч света
Световой датчик
Условия внешнего освещения измеряются оптоэлектронным детектором. Используя переднее стекло фильтра, датчик регистрирует специальные длины волн, чтобы различать искусственный свет и дневной свет. Окружающее освещение и переднее освещение измеряются двумя датчиками, которые работают независимо друг от друга.
Освещенность вокруг транспортного средства регистрируется с помощью датчика внешней освещенности под большим пространственным углом (рис. 6).
Интенсивность света перед автомобилем регистрируется передним датчиком освещенности под небольшим углом (рис.
7).
Для этого характеристики приемника датчика должны соответствовать условиям установки. Специальный алгоритм использует данные датчика и, добавляя дополнительную информацию от электроники автомобиля, определяет различные условия освещения (день, ночь, сумерки или проезд через туннель/мост) и соответственно включает или выключает дневные ходовые огни.
Рис. 6: Датчик внешней среды
Рис. 7: Фронтальный датчик
Модернизируемые функции и области применения
Учитывая модульную структуру, в датчики дождя и освещенности текущего поколения можно интегрировать до пяти функций.
В дополнение к регистрации дождя и освещенности в качестве опции могут быть реализованы следующие функции датчика:
ДАТЧИК ДОЖДЯ – СВЕТА – СВЯЗЬ И СИСТЕМНАЯ ИНТЕГРАЦИЯ: ОБЗОР
В обзоре системы в качестве примера показано, как датчик может обмениваться данными с другими компонентами системы в автомобиле через интерфейс LIN.
Здесь датчик включается основным блоком управления и подается напряжение. Датчик только предоставляет системе информацию, но сам не имеет прямого доступа к системе и/или исполнительным механизмам.
Функции безопасности
В случае неисправности датчика дождя модуль стеклоочистителя соответствующего автомобиля берет на себя управление прерывистым режимом работы стеклоочистителя. Независимо от функции датчика стеклоочиститель всегда можно включить вручную с помощью рычага управления.
При выходе из строя датчика света включается дневной ходовой свет в безопасном состоянии «Свет включен». Однако независимо от функции датчика свет можно включать и выключать вручную с помощью выключателя.
ЗАМЕНА ДАТЧИКА ДОЖДЯ: ИНСТРУКЦИЯ ПО РЕМОНТУ
Следующие работы по техническому обслуживанию проиллюстрированы в качестве примера для датчика дождя и освещенности 4-го поколения, но могут быть выполнены и для датчиков аналогичной конструкции.

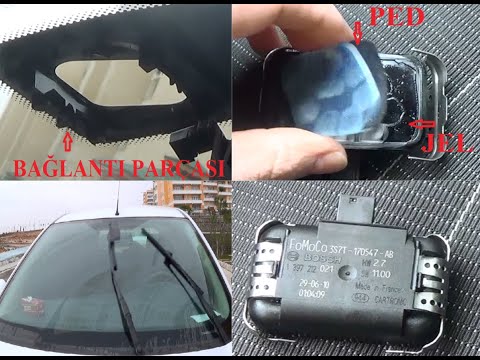

Видео: Замена датчика дождя и света
В этом видеоролике представлены важные инструкции по замене датчика дождя и света.
02:37 мин.

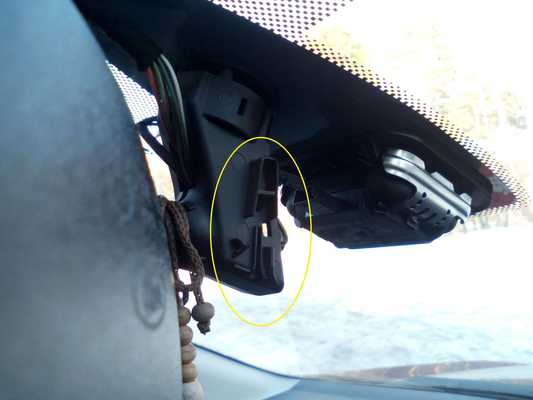

Инструкции по удалению для датчика дождя
- Снимите специфический для транспортного средства на внутренней стороне ветрового стекла
- . Отсутствие отключить электрический разъемы из разъема
- G- небольшая отвертка, чтобы высвободить из замка
- Освободите датчик и гелевую прокладку от ветрового стекла, медленно и многократно потянув за штекер без приложения силы, и снимите
Чтобы снять датчик дождя с ветрового стекла без каких-либо повреждений, сначала необходимо ослабить давление на связующую среду (гель). Это занимает примерно 30 минут при 20°C. Связующая среда может быть разрушена быстрыми неосторожными движениями или резкими рывками.
Инструкция по установке датчика дождя
- Место установки на ветровом стекле должно быть сухим и свободным от загрязнений, таких как волокна или жир. При необходимости область следует очистить с помощью чистящего средства на спиртовой основе.
- Связующая среда должна быть неповрежденной, чистой и без воздушных включений. В случае повреждения соединительную среду или, при необходимости, весь датчик следует заменить.
- Осторожно нажмите на две пружинные защелки на удерживающей раме, чтобы поместить датчик в зону сборки. Теперь слышно защелкните фиксирующий зажим, поочередно увеличив давление на правый, а затем на левый рычаг пружины. Датчик не должен наклоняться при увеличении давления. Не включайте оба пружинных рычага одновременно!
- Затем визуально проверьте механизм защелки на крепежном элементе.
- Зафиксируйте электрический разъем в корпусе разъема и проверьте правильность его посадки.
- После сборки выполните визуальный осмотр ветрового стекла в области датчиков.
Воздушные включения диаметром до 1 мм допускаются между ветровым стеклом и связующей средой сразу после сборки. Со временем эти включения смещаются под действием усилия пружин датчика.
Инструкция по сборке средства крепления/сцепления
Оптический датчик крепится на ветровом стекле с помощью связующего вещества, образующего ровный слой на оптическом датчике.
Связующая среда (гель) сглаживает неровности между оптическим датчиком и ветровым стеклом, создавая определенный оптический интерфейс. Неправильная сборка может привести к неисправностям или отказу датчика.
В зависимости от производителя автомобиля могут использоваться различные крепежные элементы или соединительные средства. Поэтому соблюдайте инструкции по демонтажу и установке соответствующих производителей автомобилей!
В период между разборкой и повторной сборкой датчик должен быть защищен от грязи, механических и электрических повреждений. Чувствительная связующая среда должна быть покрыта чистой и сухой пластиковой пленкой. Для защиты датчика от электростатического повреждения его следует поместить на промежуточное хранение в сухой пластиковый ящик.
ПРОВЕРКА ДАТЧИКА ДОЖДЯ-СВЕТА: ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ
Видео: Проверка датчика дождя-освещения
В этом видео показано, как выполнить базовую проверку работоспособности датчика дождя и устранить неисправности с помощью диагностического прибора.
03:41 мин.
Проверка базовой функции датчика дождя
Работу датчика дождя можно легко проверить, имитируя осадки на ветровом стекле. Включите зажигание «интенсивность дождя». Если реакции нет, но все остальные включенные вручную ступени стеклоочистителя работают нормально, для дальнейшего тестирования необходим диагностический прибор.
Проверка с помощью диагностического блока
Отдельные функции датчика дождя/света контролируются соответствующими вышестоящими блоками управления. Любые возникающие ошибки сохраняются в памяти ошибок блока управления и могут быть считаны с помощью подходящего диагностического прибора. В зависимости от системы могут отображаться дополнительные параметры, которые можно использовать для устранения неполадок.
Следующие функции диагностики могут использоваться как часть устранения неполадок:
Код неисправности
С помощью этой функции можно считывать и удалять коды неисправностей, хранящиеся в памяти ошибок.
Также можно вызвать информацию о коде неисправности.
Параметры
С помощью этой функции текущие измеренные значения датчика могут отображаться в блоке управления и анализироваться.
Базовая настройка
С помощью этой функции можно настроить датчик на блоке управления. Датчик дождя необходимо инициализировать после выполнения следующих работ:
- Замена ветрового стекла.
- Замена датчика дождя.
- У некоторых производителей автомобилей различные оттенки стекла на ветровых стеклах (прозрачное/зеленое стекло) могут быть адаптированы к датчику.
В качестве примера на диагностическом приборе mega macs 66 показаны различные возможности диагностики. Соответствующий объем проверки и разнообразие функций могут различаться в зависимости от производителя автомобиля и от соответствующей конфигурации системы блока управления.
Насколько полезна эта статья для вас?
Совершенно бесполезно
Очень полезно
Расскажите, пожалуйста, что вам не понравилось.
Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.
Ваш отзыв**
Капча*
Большое спасибо. Но прежде чем ты уйдешь.
Подпишитесь на нашу бесплатную рассылку новостей HELLA TECH WORLD, чтобы получать последние технические видеоролики, советы по ремонту автомобилей, информацию о курсах обучения, сведения о маркетинговых кампаниях и советы по диагностике.
Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для мастерских!
На указанный вами адрес электронной почты будет отправлено уведомление.
Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.
Это делается для того, чтобы никто не мог подписаться на вас по ошибке.
Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.
Дополнительная информация о конфиденциальности.
Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для автомастерских!
На указанный вами адрес электронной почты будет отправлено уведомление.
Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.
Это делается для того, чтобы никто не мог подписаться на вас по ошибке.
Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.
Дополнительная информация о конфиденциальности.
Вы уже подписаны
Ваш адрес электронной почты ожидает подтверждения
Неверный новый адрес электронной почты.
Новый адрес электронной почты недействителен. Подписчик не обновлен
Неверный адрес электронной почты. Адрес электронной почты отсутствует или имеет неправильный формат.
Проблема со статусом электронной почты
Процесс регистрации не запущен.
Ошибка:
Для получения бесплатного информационного бюллетеня HELLA TECH WORLD.
Благодарим вас за интерес к новостному бюллетеню HELLA TECH WORLD – для автомастерских!
На указанный вами адрес электронной почты будет отправлено уведомление.
Обратите внимание: Ваша подписка будет завершена только после того, как вы подтвердите получение этого электронного письма.
Это делается для того, чтобы никто не мог подписаться на вас по ошибке.
Ваша личная информация хранится и обрабатывается исключительно с целью отправки информационного бюллетеня. Ни при каких обстоятельствах ваши данные не будут переданы третьим лицам.
Дополнительная информация о конфиденциальности.
