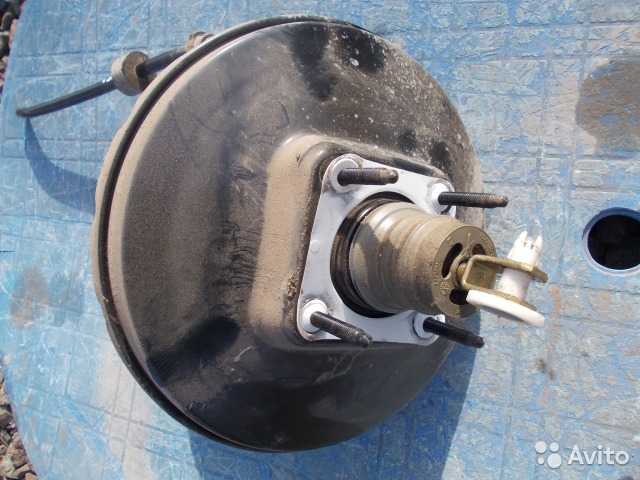

Вакуумный усилитель тормозов – снятие и установка (Шасси / Гидропривод тормозов / Форд Фокус 1 1998-2004)
Снятие
Все автомобили
1. Снимите главный тормозной цилиндр. За дополнительной информацией обратитесь к Разделу 206-06.
Автомобили с функцией поддержания устойчивости на курсе
2. Рассоедините штекерный разъем электромагнитного клапана вакуумного усилителя тормозов.
3. Рассоедините штекерный разъем гидравлического блока управления (HCU).
- 1.Ослабьте фиксатор.
- 2.Рассоедините штекерный разъем.
4. ПРЕДОСТЕРЕЖЕНИЕ: Заглушите тормозной трубопровод, чтобы предотвратить утечку тормозной жидкости и проникновение в шланг грязи.
Отсоедините тормозные трубопроводы от HCU.
5. Снимите HCU.
Все автомобили
6. Высвободите тормозные трубопроводы из зажимов на перегородке.
7. Отсоедините толкатель вакуумного усилителя тормозов от педали тормоза.
- 1.Выжмите педаль тормоза.
- 2.Отожмите зажим.
- 3.Извлеките штифт толкателя вакуумного усилителя тормозов.
8. Отверните гайки крепления вакуумного усилителя тормозов.
9. Снимите вакуумный усилитель тормозов.
Установка
Все автомобили
1. ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в правильности прохождения толкателя вакуумного усилителя тормозов через резиновый чехол перегородки кузова.
ПРЕДОСТЕРЕЖЕНИЕ: Перед установкой убедитесь в правильности установки прокладки на вакуумном усилителе тормозов.
Установите вакуумный усилитель тормозов.
2. ПРИМЕЧАНИЕ: Полностью не затягивайте на этой стадии.
Установите гайки крепления вакуумного усилителя тормозов.
3. ПРЕДОСТЕРЕЖЕНИЕ: Установите новый штифт соединения толкателя вакуумного усилителя тормозов и педали тормоза.
Установите штифт толкателя вакуумного усилителя тормозов.
- 1.Выжмите педаль тормоза.
- 2.Установите штифт толкателя вакуумного усилителя тормозов.
Автомобили, выпущенные начиная с 01.1999 г.
4. Отсоедините нижнюю секцию панели приборов.
- 1.Выверните винты.
- 2.Высвободите зажим.
5. Отсоедините штекерный разъем канала передачи данных и снимите нижнюю секцию панели приборов.
6. Снимите воздуховод.
- 1.Снимите фиксатор.
- 2.Снимите воздуховод.
7. Отпустите болт крепления рычага возврата педали тормоза.
8. ПРЕДОСТЕРЕЖЕНИЕ: Удостоверьтесь в наличии зазора между педалью тормоза и рычагом возврата педали тормоза, чтобы иметь свободу перемещения.
Выверьте положение рычага возврата педали тормоза относительно кронштейна педали тормоза.
Все автомобили
9. Затяните гайки крепления вакуумного усилителя тормозов.
10. При работающем двигателе три раза выжмите педаль тормоза, чтобы удостовериться в свободе перемещения педали тормоза и ее возвращении в положение незадействованных тормозов.
Автомобили, выпущенные начиная с 01.1999 г.
11. Затяните болт крепления рычага возврата педали тормоза.
12. Установите воздуховод.
- 1.Установите воздуховод.
- 2.Закрепите зажим.
13. Закрепите штекерный разъем канала передачи данных на нижней секции панели приборов.
14. Установите нижнюю секцию панели приборов.
- 1.Закрепите зажим.
- 2.Затяните винт.
Все автомобили
15. Закрепите тормозные трубопроводы на перегородке.
Автомобили с функцией поддержания устойчивости на курсе
16. Установите HCU.
17. Подсоедините тормозные трубопроводы к HCU.
18. Состыкуйте штекерный разъем HCU.
- 1.
Состыкуйте штекерный разъем. - 2.Зажмите фиксатор.
Состыкуйте штекерный разъем.19. Состыкуйте штекерный разъем электромагнитного клапана вакуумного усилителя тормозов.
20. Установите главный тормозной цилиндр. За дополнительной информацией обратитесь к Разделу 206-06.
21. Удалите воздух из системы тормозов. За дополнительной информацией обратитесь к Разделу 206-00.
Эта статья доступна на болгарском
Ссылка на эту страницу в разных форматах
HTMLTextBB Code
Форд Фокус 1998-2004: Вакуумный усилитель тормозов – снятие и установка – статья на сайте о ремонте американских автомобилей Ford www.FordBook.ruСтатья о ремонте автомобилей Форд Фокус 1998-2004: Вакуумный усилитель тормозов – снятие и установка http://www.fordbook.ru/focus/1/chassis/hydrodrive/brake-servo[url=http://www.fordbook.ru/focus/1/chassis/hydrodrive/brake-servo]Форд Фокус 1998-2004: Вакуумный усилитель тормозов – снятие и установка[/url] – статья на сайте о ремонте американских автомобилей Ford www.
Комментарии посетителей
Еще нет комментариев
Проверка вакуумного усилителя тормозов Ford Focus
- Руководства по ремонту
- Руководство по ремонту и эксплуатации Форд Фокус 1998-2005 г.в.
- Проверка вакуумного усилителя тормозов
Для проверки остановите двигатель, после этого нажмите на педаль тормоза несколько раз и задержите ее в нижнем положении.
Пустите двигатель, педаль должна на несколько миллиметров пройти дальше. Если этого не произошло, то причины могут быть следующие:
- поврежденный шланг на пути от коллектора к вакуумному усилителю тормозов или негерметичность в соединениях;
- проверьте шланг вместе с обратным клапаном, для этого снимите шланг с усилителя тормозов, пустите двигатель и дайте ему поработать на холостом ходу. Если вы не услышите ритмичные шумы при всасывании, закройте свободный конец шланга пальцем. Если после этого в шланге не образуется вакуум, значит он поврежден и его следует заменить;
- повреждена резиновая прокладка между главным тормозным цилиндром и усилителем тормозов;
- неисправен воздушный фильтр на штоке усилителя. Снимите фильтр с помощью проволоки с крючком на конце. Новый фильтр наверните до средней части и вдавите в посадочное место вокруг штока. Обратите внимание на то, чтобы фильтр вокруг штока был закрыт, в противном случае нефильтрованный воздух может попасть в усилитель тормозов;
Снимите фильтр с помощью проволоки с крючком на конце. Новый фильтр наверните до средней части и вдавите в посадочное место вокруг штока. Обратите внимание на то, чтобы фильтр вокруг штока был закрыт, в противном случае нефильтрованный воздух может попасть в усилитель тормозов;|

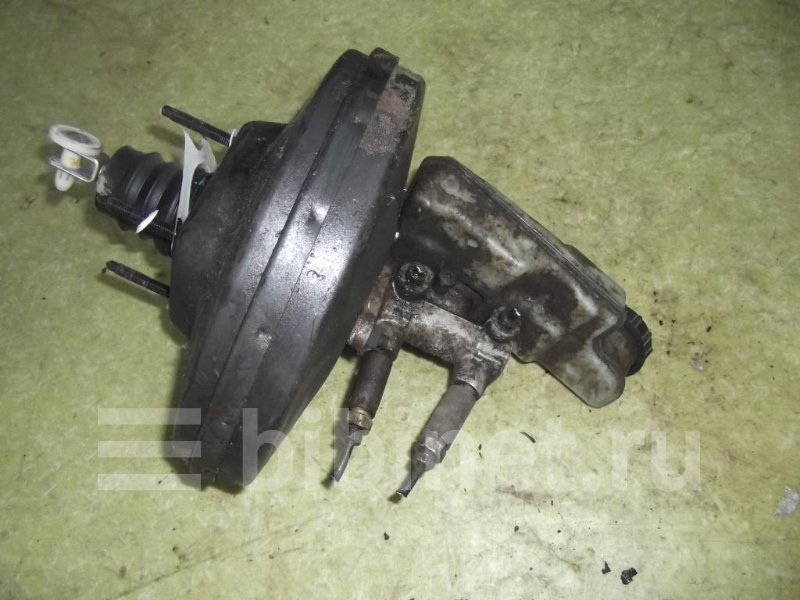

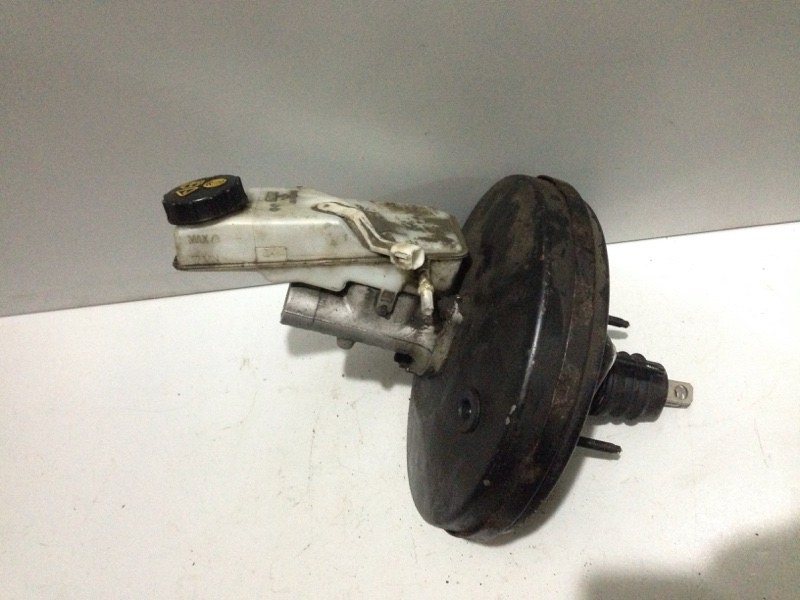

Рис. 282. Главный тормозной цилиндр с вакуумным усилителем: 1 — питающий бачок; 2 — вакуумный усилитель; 3 — шток; 4 — главный тормозной цилиндр |
– повреждена диафрагма усилителя. В этом случае необходимо усилитель в сборе заменить на новый ( рис. 282).
