Форд фокус 2 не работает прикуриватель
В обилии элементов предохранитель прикуривателя Ford Focus 2 отыскать достаточно сложно. Усиливает проблему незнание электрической схемы автомобиля. Ввиду сложности конструкции и обилия комплектаций, машина оборудована тремя панелями предохранителей.

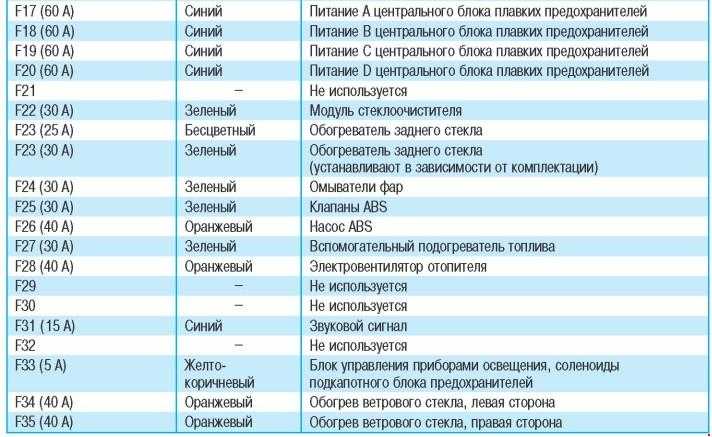

- Расположена в моторном отсеке с правой стороны. Устройство оборудовано защитной крышкой и определяется по наличию большого количества проводов.
- Вторая вставка находится под вещевым ящиком в ногах переднего пассажира. Для получения доступа к элементу потребуется снять защитную обшивку.
- Третий модуль в багажном отделении. Отсек предназначен для установки предохранителей и реле оборудования заднего жгута проводки.
Следует учитывать, что расположение предохранителей одинаково на версии хэтчбек, универсал и седан. Единственный вариант – С-МАКС имеет больше вставок ввиду улучшенной комплектации.
Предохранитель прикуривателя Focus 2 рестайлинг: где находится
В 2008 году произошло обновление автомобиля. После рестайлинга внешнего вида и оборудования машины расположение монтажного блока не изменилось. Поменялись номера вставок и их размещение в бортовой сети.
На авто типа 2012, 2010 года выпуска вставка прикуривателя находится в салоне. По фото проблематично понять нумерацию элементов. Для лучшего понимания сути ниже приведена схема.
Здесь элемент стоит под номером 109.
Как снять прикуриватель
Если не работает прикуриватель не из-за перегорания предохранителя, необходимо проверить и отремонтировать другие детали. Устройство снимают так:
- Открывают моторный отсек. Отсоединяют отрицательную клемму аккумуляторной батареи.
- Вынимают корпус автоприкуривателя из посадочного гнезда. Загибают 2 зеленых фиксатора. Поддевая кольцо подсветки пальцем изнутри, вынимают блок.
- Отключают провода. Извлекают осветительное устройство. Перед повторной установкой отгибают загнутые ранее металлические фиксаторы. При введении осветительного кольца следят, чтобы насечка попала в паз центральной консоли.
Ремонт своими руками
Заменять деталь нужно не всегда. Иногда можно отремонтировать неправильно работающие компоненты блока. В прикуривателе расположена маленькая пластина из слюды. Полупроводник часто подвергается поломкам. Этот элемент извлекают из корпуса. Затем выполняют сборку блока, проверяют работоспособность. Окислившиеся контакты зачищают, провода припаивают.
Схема подключения
При разборке прикуривателя стоит запоминать, как расположены клеммы для подключения устройства к бортовой сети. В автомобилях Форд Фокус применяют следующую схему подключения:
- Минусовой провод черного цвета прикрепляют к металлическому цилиндру. Обратный конец кабеля замыкают на кузове.
- Красный провод, отвечающий за нагрев спирали, подводят к соответствующей клемме аккумулятора.
- Желтый кабель соединяют с кольцом подсветки. Также подключается к аккумулятору.
youtube.com/embed/2FvpqCR4TXg?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””/>
Схема подключения предохранителя
На втором поколении прикуриватель подключается напрямую к аккумулятору. Отрезок электроцепи не имеет отношения к ЭБУ, что позволяет подключать сюда различное дополнительное оборудование и приборы.
В цепь устройства включен специальный предохранитель. Плавкая вставка на 20А обеспечивает достаточную стойкость к повышенной нагрузке.
Важным моментом является недопустимость замены на более мощную – это может спровоцировать перегорание проводки и возникновение пожара.
Блок в салоне

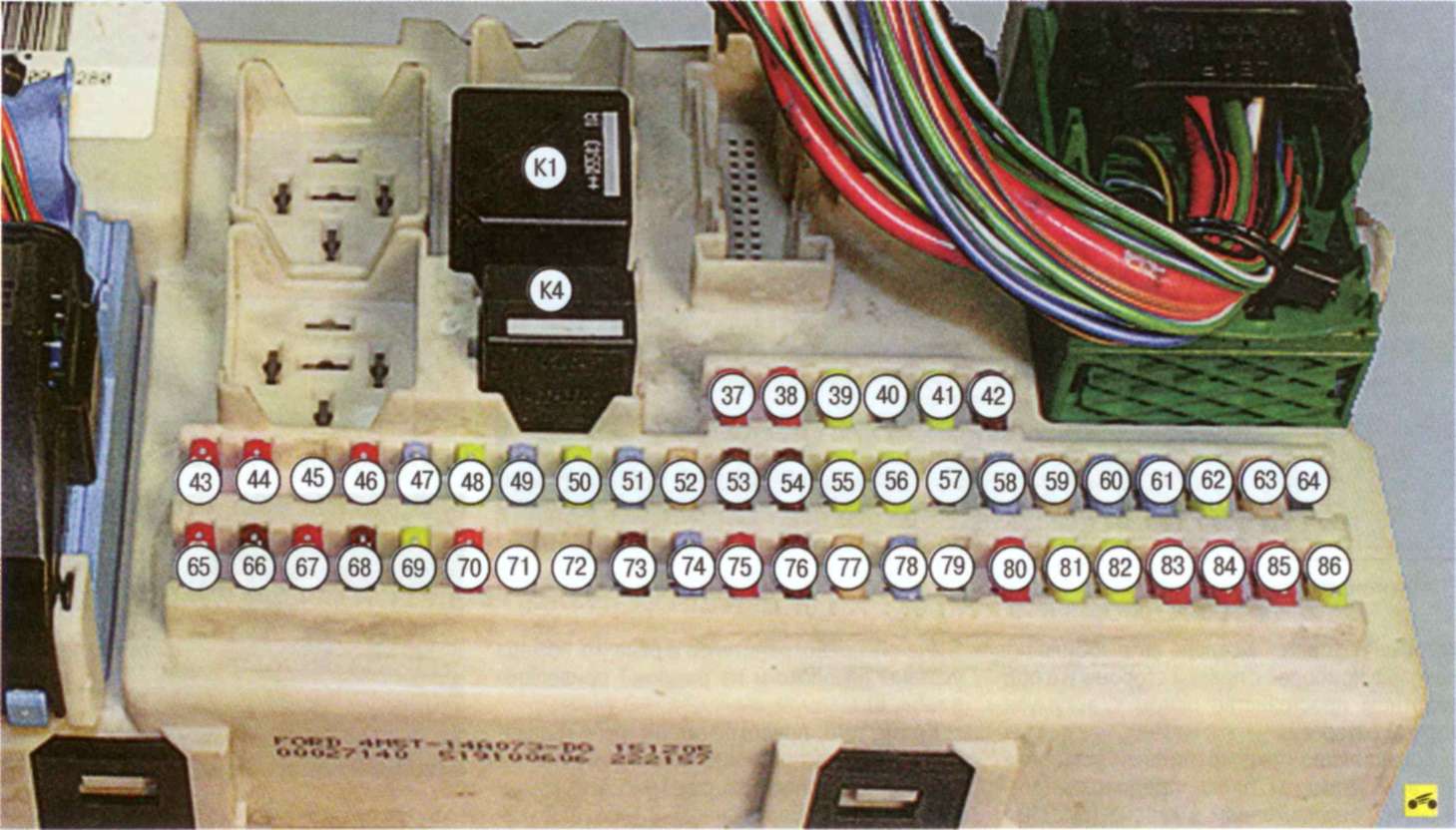

Он расположен под панелью приборов, со стороны пассажира, за бардачком и закрыт обшивкой.
Фото — пример
Схема
Расшифровка
56 | 20А Топливный насос |
57 | Резерв |
58 | Резерв |
59 | 5А Приемопередатчик пассивной противоугонной системы |
60 | 10А Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, люк |
61 | 20А Прикуриватель, задняя розетка |
62 | 5А Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением |
63 | 10А Европа: Система адаптивного круиз-контроля |
64 | Резерв |
65 | 10А Отпирание защелки двери багажного отделения с электроприводом |
66 | 20А Блокировка двери водителя, двойная блокировка |
67 | 7,5А Информационно — развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC |
68 | 15А Электрический блокиратор рулевой колонки |
69 | 5А Комбинация приборов |
70 | 20А Центральный замок |
71 | 7,5/10А Система кондиционирования воздуха, Блок управления отопителем (механический кондиционер), двухзонный климат-контроль |
72 | 7,5А Модуль рулевого колеса |
73 | 5/7,5А Диагностический разъем, батарея сирены противоугонной системы |
74 | 15А Дальний свет фар |
75 | 15А Передний противотуманный свет |
76 | 10А Лампы заднего хода |
77 | 20А Омыватель лобового стекла, омыватель заднего стекла |
78 | 5А Замок зажигания, кнопка запуска, система бесключевого доступа / запуска |
79 | 15А Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери |
80 | 20А Люк, солнцезащитная шторка |
81 | 5А Датчик контроля салона, радиочастотный радиоприемник |
82 | 20А Насос омывателя стекла |
83 | 20А Центральный замок |
84 | 20А Разблокировка двери водителя, двойная блокировка |
85 | 7,5А Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера |
86 | 10А Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер) |
87 | 15А Подогрев рулевого колеса |
88 | 25А Модуль качества напряжения |
89 | — |
За прикуриватель отвечает предохранитель номер 61 на 20А.
Почему прикуриватель выходит из строя
Существует несколько причин.
- Подключение слишком мощного оборудования. Некоторые автолюбители подсоединяют в гнездо прикуривателя высокопроизводительные пылесосы, холодильники. Предохранитель может не выдержать нагрузки и перегореть.
- Попадание воды на проводку. Устройство чувствительно к выпадению конденсата и попаданию воды.
- Механическое повреждение проводки. Трещины в изоляции и обрывы силовых магистралей.
- Перегорание нити накаливания самого прикуривателя.
Причины поломки прикуривателя Форд Фокус 2
Прибор выходит из строя в разных случаях. Следствием поломки прикуривателя на Форд Фокус становится возраст авто или неправильная эксплуатация устройства, при которой срабатывает предохранитель. К распространенным болезням стоит отнести.
- Сгоревший предохранитель. В электрической цепи Форд Фокус 1-3 должна быть определенная сила тока. Из-за одновременного подключения нескольких приборов через разветвитель прикуривателя или мощного компрессора, показатель выходит за рамки. После этого перегорает самое слабое место цепи – предохранитель. Надо добраться до монтажного блока и поменять прикуриватель. Дорестайлинговый ФФ2 получил предохранитель на 20 ампер под номером 39. После рестайлинга изменилось наименование детали. Предохранитель имеет номер 109.
- Обрыв проводки. При солидном возрасте автомобиля Форд Фокус или вследствие неграмотных манипуляций с электрикой, провода прикуривателя могут коротнуть и выгореть или по самой цепи возникнет разрыв. Срабатывает предохранитель. Диагностировать эту поломку следует при помощи мультитестера. Провода, приходящие к прикуривателю, прозваниваются на предмет сопротивления.
- Поломка нагревающего элемента на Форд Фокус. Конструкция прибора проста. Внутри металлического патрона находится нихромовая спираль, которая способна разогреваться. Патрон вставляется в гнездо прикуривателя, находящееся в разных местах салона. При нажатии рукоятки происходит замыкание контактов, вследствие чего спираль начинает греться. После того, как нагрев достиг максимальной точки, срабатывает термореле, и прибор отщелкивается до первоначального положения. От частого использования спираль прикуривателя и предохранитель перегорают. Эта проблема решается заменой запчасти новой деталью.
- Плохой контакт. От возраста на усиках прибора могут появляться окислы или следы коррозии. Если прикуриватель модели Форд Фокус 2 перестал работать, то предварительно необходимо вытащить металлический патрон и проверить его контакты на наличие окислов. Рекомендовано зачистить контактные места. Перед проведением процедуры рекомендовано снять минусовую клемму с аккумуляторной батареи. Это отключит зажигание, исключит возможность короткого замыкания цепи.
- Поломка подсветки на Форд Фокус. Вокруг самого разъема светится лампа, помогающая отыскать гнездо прикуривателя в темноте. Она перегорает с возрастом. Чтобы отремонтировать поломку, необходимо снять подсветку и заменить лампу новой.
Ford Focus 2: не работает прикуриватель, а предохранитель целый
В случае исправности плавкой вставки и отказа устройства, проблему следует искать в факторах.
- Сломалась механическая часть прикуривателя. На устройстве присутствует металлическая кнопка-фиксатор. Если она неисправна, механизм работать не будет.
- Повреждена нить накаливания. При наличии проблем следует проверить рабочую часть устройства. При обнаружении обрыва цепи деталь меняется на новую.
- Порвана проводка или отошли клеммы питания. При обнаружении пробелы следует проверить контактную группу на наличие окислений и подгораний. Также прозвонить силовые линии.
Как производится замена прикуривателя на Focus II
Чтобы заменить устройство следует выполнить последовательность действий.
- Отключить питание машины.
- Сесть в салон, здесь потребуется вынуть рабочий орган прикуривателя.
- Далее пригодится подсветка. Внутри трубки корпуса имеется две защелки.
- Отверткой плоского сечения или тонким ножом отогнуть фиксаторы.
- После этого необходимо вставить палец в гильзу и вынуть корпус прикуривателя наружу.
- Следующий этап – отключение проводки устройства.
- Когда элемент снят его можно заменить новым.
Снятие прикуривателя в автомобиле Ford Focus 1
Можно отремонтировать устройство своими руками. Достаточно знать, как снять прибор:
- Открываем капот, снимаем минусовую клемму аккумулятора.
- Вытаскиваем цилиндр автоприкуривателя.
- Подгибаем две зеленые защелки внутри гнезда.
- Засунув палец внутрь и, поддевая окружность отверткой, вытаскиваем цилиндр наружу.
- Отсоединяем штекер подключения.
- Вынимаем зеленое кольцо подсветки.
- Перед сборкой обратно выгибаем загнутый металл.
- Вставляем кольцо подсветки. Важно, чтобы пластиковая насечка попала в паз панели.
- Устанавливаем сам автоприкуриватель, предварительно подключив его к сети.
Подробное видео по замене устройства с пошаговой инструкцией представлено далее.
Как правильно подключать прикуриватель напрямую к аккумулятору через предохранитель
Вариант подразумевает выполнение операции.
- Снять приборную панель. Обычно демонтируется вся консоль и крышка багажника.
- Подготовить 3 метра кабеля сечением 4 квадрата и отрезок провода для присоединения массы. Также потребуется выносное гнездо предохранителя и плавкую вставку на 20А.
- Через технологическое отверстие протянуть силовую жилу к аккумулятору и подпаять ее к плюсовой клемме.
- Отступив 30-40 см от АКБ сделать разрыв магистрали и впаять в нее гнездо предохранителя. Для надежности контакт следует поместить под термоусадку.
- Минусовую жилу следует посадить на винт в любом удобном месте.
- В салоне провести провода в посадочное отверстие прикуривателя.
- Лампу подсветки следует подключить к цепи внутреннего освещения салона.
- После обратной сборки консоли присоединить к проводке контакты для возможности подключения прикуривателя.
- Собрать все контакты и установить прикуриватель в свое гнездо.
Как отключить прикуриватель
Постоянно работающее устройство может спровоцировать поломку элементов бортовой сети. Для устранения этой проблемы рекомендуется найти способы отключения. Чтобы устройство прекращало работу после поворота ключа в замке зажигания, в схему вводят дополнительное реле. Так прикуриватель не будет питаться при выключенном двигателе. Полностью отсоединить отключаемое устройство от бортовой сети можно, удалив провода. Однако его невозможно будет использовать по назначению даже после запуска двигателя.
Неделю назад ранним утром, как обычно, я поехал на работу. Сел в машину, завел, вставил питание видеорегистратора Каркам Q2 в прикуриватель. Регистратор настроен так, чтобы миниатюрный экран на нем всегда был включен. Можно выставить, что он будет отключатся, а запись все равно будет идти. Доверять такой технике нельзя и поэтому я выставил именно такие настройки. Но этим утром дисплей видеорегистратора не загорелся, сам он не включился и светодиод на блоке питания тоже не горел. Попробовал все автомобильные зарядки в машине — не работают. Вывод — сгорел прикуриватель.
В видеорегистраторе Каркам Q2 есть аккумулятор, который не позволит в такой ситуации остаться без видеозаписи. Т.к. стало ясно, что прикуриватель не работает, то я включил запись от внутреннего источника питания и отправился на работу.
Поехал вечером в сервис. Выявили сгоревший предохранитель, заменили его, прикуриватель ожил. Мастер сказал, что в последнее время очень много обращений по сгоревшим предохранителям, как раз из-за подключения видеорегистраторов. Может совпадение, а может нет. Все равно без регистратора никак нельзя.
Самое печальное в этой истории, что через 3 дня прикуриватель снова перестал работать. В этот раз я в сервис не поехал, а в автомагазине купил предохранитель, достал инструкцию по эксплуатации и полез сам его менять. Далее я расскажу, как это было…
Как поменять предохранитель в Форд Фокус 2
Внутренний блок плавких предохранителей находится под ящиком для перчаток, т.е. бардачком. Сам блок предохранителей держится на двух крепежных болтах, которые спокойно откручиваются руками.
Получаем доступ до блока предохранителей. Двигатель и зажигание должны быть выключены!
По схеме расположения определяем нужный предохранитель и вынимаем его. Предохранитель сидит достаточно жестко, поэтому достать его пальцами сложно. Можно вытянуть его за пластиковый корпус плоскогубцами (пассатижами).
За прикуриватель отвечает предохранитель на 20А, который находится в гнезде 109.
Если предохранитель сгоревший, то это сразу будет заметно по перегоревшей нити внутри. Меняем предохранитель на новый, просто его втыкая в то же гнездо.
Осталось закрутить крепежные болты блока предохранителей и проверить работоспособность.
Дополнение
Список всех предохранителей во внутреннем блоке Форд Фокус 2 рестайл
Нашли опечатку в тексте? Пожалуйста, выделите ее и нажмите Ctrl+Enter! Спасибо!
Хотите поблагодарить автора за эту заметку? Вы можете это сделать!
03 Окт 2011 в 23:40
на «Не работает прикуриватель в Фокусе или как поменять предохранитель»
Вы можете подписаться на RSS-ленту комментариев или оставить
Подобное проделывал со своим Golf V, только вместе со сменой предохранителей пришлось еще менять лампочку подсветки в прикуривателе, не обошлось без двухкомпонентного клея, герметика, и часика работы.
Дмитрий: кстати, надо проверить подсветку прикуривателя. Может после второго сгорания предохранителя и лампочка погорела.
did5
Точно, у меня так и было, лампочка перегорела.
Монтаж дополнительного прикуривателя
Дополнительное устройство в 90% случаев пользователи размещают в багажном отделении. Если автомобилист желает подкинуть прикуриватель напрямую – потребуется выполнить операцию, указанную в пункте выше.
Второй вариант – подключение через монтажный блок. Здесь присутствует несколько свободных гнезд, от которых можно запитать устройство.
Далее покупается требуемая деталь, провода и предохранитель. Проводка протягивается под облицовочными панелями, в багажнике ставится кронштейн.
В высверленное крепление вставляется доработка и закрепляется.
Расположение блоков
На данной схеме будет представлено общее расположение всех электронных блоков управления в Ford Focus 3.
Схема
Описание
1 | Электронный блок управления ABS |
2 | Электронный блок управления кондиционером |
3 | Звуковой сигнал противоугонной системы – в правой части багажного отделения |
4 | Блок управления интерфейсом аудиосистемы |
5 | Аккумуляторная батарея |
6 | Диагностический разъем (DLC) |
7 | Блок управления конвертером DC/DC |
8 | Блок управления электрооборудованием двери водителя |
9 | Блок управления электрооборудованием левой задней двери |
10 | Блок управления электрооборудованием двери пассажира |
11 | Блок управления электрооборудованием правой задней двери |
12 | Электронный блок управления двигателем (ECM) -за накладкой колесной арки левого колеса |
13 | Блок управления электродвигателем вентилятора системы охлаждения |
14 | Блок управления заслонкой радиатора системы охлаждения |
15 | Блок предохранителей /реле, моторный отсек 1 |
16 | Блок предохранителей /реле, моторный отсек 2 |
17 | Блок предохранителей /реле, приборная панель |
18 | Блок предохранителей /реле, багажное отделение – в левой части багажного отделения |
19 | Блок управления свечами накаливания — за накладкой колесной арки левого колеса |
20 | Блок управления фарами |
21 | Резистор электродвигателя вентилятора отопителя – рядом с электродвигателем вентилятора |
22 | Звуковой сигнал 1 |
23 | Звуковой сигнал 2 |
24 | Блок управления замком зажигания |
25 | Блок управления интерфейсом комбинации приборов |
26 | Блок управления комбинацией приборов |
27 | Блок управления системы дистанционного управления центральным замком и запуска двигателя |
28 | Блок управления системой слежения за разметкой |
В форд фокус 3 предусмотрены 3 основных блока с предохранителями и реле: в салоне, под капотом и в багажном отделении.
как снять гнездо прикуривателя ford focus
AlleVideosShoppingBilderMapsNewsBüchersuchoptionen
Ford Focus Замена прикуривателя и лампочки – YouTube
www.youtube.com › смотреть 9000 3
24.01.2015 · Как снять и заменить гнездо/вилка прикуривателя на Форд Фокус. How do …
Добавлено: 1:44
Прислано: 24.01.2015
Ähnliche Fragen
Как выдвигается автомобильный прикуриватель?
Всегда ли включен прикуриватель в Ford Focus?
КАК ЗАМЕНИТЬ РОЗЕТКУ ПРИкуривателя В АВТОМОБИЛЕ …
www.youtube.com › смотреть
06.08.2020 · КАК ЗАМЕНИТЬ РОЗЕТКУ ПРИКРИВАТЕЛЯ В АВТОМОБИЛЕ. ПРИкуриватель НЕ…
Добавлено: 4:03
Прислан: 06.08.2020
Focus ST 2014 – Замена разъема для зарядки прикуривателя – YouTube
www.youtube.com › смотреть
23.04.2023 · В этом видео, я заменяю гнездо для зарядки прикуривателя Focus ST 2014 года. ЗажигалкаPart # CV6Z . ..
Dauer: 5:51
Прислано: 23.04.2023
Как заменить гнездо прикуривателя на Ford Focus?
getjerry.com › Вопросы
В некоторых моделях Ford Focus вам может потребоваться снять рамку радиоприемника, затем снять пепельницу и радиоприемник, прежде чем вы сможете вытащить сигарету …
[PDF] Разборка сигареты зажигалка Ford Focus Mk1
www.ford-focus.st › wp-content › uploads › 2014/11 › dismantling_c…
Ниже урока я покажу вам, как снять зажигалку. Я тренировался на снятой центральной консоли. Также на установленном проблем быть не должно. To …
Mk2 Focus снятие прикуривателя – Ford Automobiles Forum
www.talkford.com › threads › mk2-focus-cigaret-l…
11.12.2016 · Способ их удаления – это нажмите на зеленую горящую часть, чтобы зафиксировать ее в консоли, затем нажмите на фактическое гнездо прикуривателя от …
Снятие выходной розетки Mk2 :/ – Ford Focus Club
www. fordownersclub.com › … › Ford Focus Club
30.07.2013 · Розетка имеет (как указано ранее) два небольших выступа, которые крепятся к металлическая втулка, чтобы зафиксировать его на месте, и вытащить его – абсолютная свинья, …
Как заменить прикуриватель? – Ford Focus Club
Снятие розетки 12 В – Ford Focus Club – Форумы Ford
Прикуриватель Ford Focus 2007 – Клуб владельцев Ford – Форумы Ford
Прикуриватель Focus Mk2 – Форумы Ford – Клуб владельцев Ford › Огонь Безопасность
К счастью, снятие гнезда — относительно простой процесс, не требующий механического опыта или большого количества инструментов. Для начала заглушите машину и предохранитель на …
снимите прикуриватель 2005 2006 2007 Форд Фокус
www.focusfanatics.com › нити › удалить сигарету…
Я использовал гнездо, достаточно маленькое, чтобы держать кольцо, но достаточно большое, чтобы в него могла войти зажигалка. Tappy Tappy с трещоткой (вы знаете, когда вы не можете найти молоток) и . ..
ПОМОЩЬ СНЯТЬ Прикуриватель – Ford Focus Forum
www.focaljet.com › … › Изменения интерьера Mk I
21.05 .2005 · Я снял свою, найдя гнездо того же диаметра, что и зеленая пластиковая деталь, чтобы она удерживала ее на месте, а затем выбил металлическую часть …
Ähnlichesuchanfragen
Замена прикуривателя Ford Focus
Разъем прикуривателя Ford Focus
2014 Замена прикуривателя Ford Focus
Снятие прикуривателя Ford Focus Mk2
Расположение прикуривателя Ford focus 90 003
Предохранитель прикуривателя Ford Focus
Замена прикуривателя форд фокус мк2
Форд фокус прикуриватель не рабочий
2006 ford focus схема предохранителей
AlleBilderShoppingVideosMapsNewsBuchersuchoptionen
Alle anzeigen
Alle anzeigen
2006 Ford Focus схема блока предохранителей – StartMyCar
www.startmycar.com › Focus › Блок предохранителей
Ford Focus 2006 года имеет 2 разных Блоки предохранителей: Схема блока предохранителей в салоне. Схема распределительной коробки. * Схемы блока предохранителей Ford Focus …
2006 Схемы предохранителей Ford Focus – Ricks Free Auto Repair Advice
ricksfreeautorepairadvice.com › … › Предохранители › Ford
15.09.2018 · Схемы предохранителей Ford Focus 2006 года можно найти здесь. Распределительная коробка аккумуляторной батареи расположена в левом заднем углу моторного отсека. Предохранители и реле Ford Focus (1999-2007) , 2001, 2002, 2003, 2004, 2005, 2006 и 2007, получить информацию о расположении панелей предохранителей …
Форд Фокус 2006 Блок предохранителей
fuseboxinfo.com › Автомобили › Форд
Форд Фокус 2006 Блок предохранителей … Расположение блока предохранителей: Блок предохранителей расположен снизу и слева от руля у педали тормоза . Снимаем кожух панели …
Ford Focus 2006 2007 2008 расположение предохранителей где находятся… – YouTube
www.youtube.com › смотреть
08. 10.2019 · В этом видео у меня это для фокуса 2006 Бензин и я посмотрю расположение предохранителей…
Dauer: 7:47
Прислан: 08.10.2019
Расположение и схемы блока предохранителей: Ford Focus (1999-2007) – YouTube
www.youtube.com › смотреть
27.01.20 19 · Смотрите больше на нашем веб-сайт: https://fuse-box.info/ford/ford-focus-1999-2007-fuses-and-relayFuse …
Дата: 2:11
Прислан: 27.01.2019
Ähnliche Fragen
Где находятся предохранители в блоке предохранителей?
Ford Focus (1999-2007) схемы блока предохранителей – YouTube
www.youtube.com › смотреть
28.05.2021 · Здесь Вы найдете схемы блоков предохранителей Ford Focus 2000, 2001, 2002, 2003, 2004, 2005, 2006 …
Дата: 4:32
Прислан: 28.05 .2021
Ford Focus (1998 – 2007) – схема блока предохранителей – Auto Genius
www.autogenius.info › ford-focus-mk1-1998-2007-…
27.07.2018 · Ford Focus mk1 (1998 – 2007) – схема блока предохранителей.
