Электросхемы Ford Focus / Форд Фокус 1
| Постоянные изменения в модельном ряде автомобилей Focus не исключают соответствующие изменения в схемах электрических соединений. Поэтому возможны отклонения от представленных схем электрических соединений. |
| Построение электросхем |
| Цвет проводов на схемах электрических соединений имеет условное обозначение. Далее приведены используемые условные обозначения: |
| BL — голубой; |
| BR — коричневый; |
| GE — желтый; |
| GR — серый; |
| GN — зеленый; |
| RS — розовый; |
| SW — черный; |
| VI — фиолетовый; |
WS/WH — белый. |
| Поперечное сечение проводов, как правило, не указывается на схемах электрических соединений. В случае ремонта поперечное сечение провода можно измерить. |
| Нумерация: цифры в рамках обозначают комплектующие; цифры в рамках с дополнительными буквенными обозначениями — на контактный разъем. |
| Условные обозначения к электрическим схемам |
| A7—ЭБУ системой ABS |
| A27—ЭБУ системой автоматического поддержания постоянной скорости автомобиля |
| A30—комбинация приборов (41 — микропроцессор) |
| A31—модуль топливного насоса (1 — топливныйнасос; 2 — датчик указателя уровня топлива в баке) |
| A37—бортовой компьютер |
| A38—реле времени |
| A77—ЭБУ иммобилайзером/системой центральной блокировки замков дверей |
| A147—ЭБУ силовым агрегатом |
| B43—датчик угла поворота коленчатого вала |
| B120—селектор выбора передач АКП |
| B135—датчик температуры головки блока цилиндров |
| E1—левая фара (1 — нить накала ближнего света лампы; 3 — нить накала дальнего света лампы) |
| E3—левый передний указатель поворота |
| E7—правая фара (1 — нить накала ближнего света лампы; 3 — нить накала дальнего света лампы) |
| E8—правый передний указатель поворота |
| E9—левый задний фонарь (2 — нить накала сигнала торможения лампы; 4 — нить накала габаритного света лампы) |
| E10—правый задний фонарь (2 — нить накала сигнала торможения лампы; 4 — нить накала габаритного света лампы) |
| E44—боковой повторитель правого указателя поворота |
| E45—боковой повторитель левого указателя поворота; N49 — выключатель аварийной световой сигнализации (положения выключателя: 0 — выключено; 1 — включено; 2 — контрольная лампа включения аварийной световой сигнализации) |
| E48—правый задний указатель поворота |
| E49—левый задний указатель поворота |
| E105—левый фонарь света заднего хода |
| E109—правый фонарь света заднего хода |
| E174—дополнительный фонарь сигнала торможения |
| h2—звуковой сигнал |
| h5—дополнительный звуковой сигнал |
| K4—реле топливного насоса |
| K13—реле питания ЭБУ силовым агрегатом |
| K22—реле стартера |
| K33—реле звукового сигнала |
| K36—реле ближнего света |
| K37—реле дальнего света |
| K45—реле вентилятора охлаждения двигателя |
| K46—реле вентилятора охлаждения двигателя (повышенная частота вращения) |
| K50—реле электрических стеклоподъемников |
| K70—реле свечей накаливания |
| LHD—автомобили с левосторонним расположением рулевого управления |
| M8—стартер |
| M9—очиститель заднего стекла |
| M37—вентилятор охлаждения двигателя |
| M38—дополнительный вентилятор охлаждения двигателя |
| M122—стеклоподъемник двери водителя |
| M123—стеклоподъемник двери переднего пассажира |
| M132—стеклоподъемник задней левой двери |
| M133—стеклоподъемник задней правой двери |
| N54—выключатель звукового сигнала (положения выключателя: 0 — выключен; 1 — включен) |
| N81—выключатель на педали сцепления (положения выключателя: 1 — сцепление включено; 2 — сцепление выключено) |
| N76—датчик давления в системе кондиционирования (положения датчика: 1 — нормальное давление; 2 — повышенное давление) |
| N90—подрулевой переключатель дальнего/ ближнего света фар и указателей поворота (0 — выключено; 1 — дальний свет; 2 — переключение дальнего / ближнего света) |
| N104—переключатель очистителя и омывателя ветрового стекла (положения переключателя: 0 — выключено; 6 — включен омыватель; 7 — включен очиститель) |
| N120—выключатель внешнего освещения (0 — выключено; 1 — габаритный свет; 2 — ближний свет фар |
| N276—выключатель на коробке передач (положения выключателя: 2 — сигнал заднего хода включен; 3 — сигнал заднего хода включен; 5 — включена одна из передач коробки; 6 — включена нейтральная передача коробки) |
| N278—выключатель (замок) зажигания (положения выключателя: 0 — зажигание выключено; 1 — включено питание радиоприемника; 2 — зажигание включено; 3 — включение стартера (пуск двигателя)) |
| N300—переключатели электрических стеклоподъемников на двери водителя (0 — стеклоподъемники выключены; 1 — поднятие стекол; 2 — опускание стекол; 3 — лампы подсветки переключателей стеклоподъемников; 5 — переключатель стеклоподъемника двери водителя; 10 — опускание стекла двери водителя; 11 — поднятие стекла двери водителя) |
| N316—выключатель подачи топлива (положения выключателя: 1 — включен; 2 — выключен) |
| N318—выключатель сигнала торможения (положения выключателя: 1 — выключено; 2 — включено) |
| P91—центральный монтажный блок предохранителей и реле |
| O1—Аккумулятор |
| O5—генератор |
| P1—перемычка |
| P13—винтовой проводник |
| P20—свечи накаливания |
| P91—центральный монтажный блок предохранителей и реле |
| P93—монтажный блок предохранителей и реле на аккумуляторной батарее |
| P136—свечи зажигания |
| R27—резистор |
| R51—обогреватель левого сопла омывателя ветрового стекла |
| R52—обогреватель правого сопла омывателя ветрового стекла |
| T1—катушка зажигания |
| U1—конденсатор |
| V33—диод |
| Y13—электромагнитный клапан системы холостого хода |
| Y108—топливная форсунка цилиндра № 1 |
| Y109—топливная форсунка цилиндра № 2 |
| Y110—топливная форсунка цилиндра № 3 |
| Y111—топливная форсунка цилиндра № 4 |
Ошибка
- Автомобиль – модели, марки
- Устройство автомобиля
- Ремонт и обслуживание
- Тюнинг
- Аксессуары и оборудование
- Компоненты
- Безопасность
- Физика процесса
- Новичкам в помощь
- Приглашение
- Официоз (компании)
- Пригородные маршруты
- Персоны
- Наши люди
- ТЮВ
- Эмблемы
- А
- Б
- В
- Г
- Д
- Е
- Ё
- Ж
- З
- И
- Й
- К
- Л
- М
- Н
- О
- П
- Р
- С
- Т
- У
- Ф
- Х
- Ц
- Ч
- Ш
- Щ
- Ъ
- Ы
- Ь
- Э
- Ю
- Я
Навигация
- Заглавная страница
- Сообщество
- Текущие события
- Свежие правки
- Случайная статья
- Справка
Личные инструменты
Инструменты
- Спецстраницы
Пространства имён
- Служебная страница
Просмотры
Перейти к: навигация, поиск
Запрашиваемое название страницы неправильно, пусто, либо неправильно указано межъязыковое или интервики название.
Возможно, в названии используются недопустимые символы.
Возврат к странице Заглавная страница.
Если Вы обнаружили ошибку или хотите дополнить статью, выделите ту часть текста статьи, которая нуждается в редакции, и нажмите Ctrl+Enter. Далее следуйте простой инструкции.
Все электрические схемы для Ford Focus SE 2011 – Электрические схемы для автомобилей
КОНДИЦИОНЕР ВОЗДУХА
Ручная электрическая схема кондиционера (1 из 2) для Ford Focus SE 2011
Получить доступ ко всем электрическим схемам автомобиля
7
66
Схема подключения кондиционера (2 из 2) для Ford Focus SE 2011 АНТИБЛОКИРОВКА ТОРМОЗОВ
Получить доступ ко всем схемам подключения автомобиля
Схема подключения антиблокировочной системы тормозов для Ford Focus SE 2011
ПРОТИВОУГОННАЯ
Получить доступ ко всем схемам подключения автомобиля
Схема подключения принудительного доступа (1 из 2) для Ford Focus SE 2011
Получить доступ ко всем схемам подключения автомобиля
Схема подключения принудительного доступа (2 из 2) для Ford Focus SE 2011
Получить доступ ко всем схемам подключения автомобиля
Схема подключения пассивной противоугонной системы для Ford Focus SE 2011
МОДУЛИ УПРАВЛЕНИЯ КУЗОВА
Получить доступ ко всем схемам подключения автомобиля
Схема подключения модулей управления кузовом (1 блок управления кузовом) для Форд Фокус SE 2011
Получить доступ ко всем схемам подключения автомобиля
Схема подключения модулей управления кузовом (2 из 2) для Ford Focus SE 2011
ЛИНИИ КОМПЬЮТЕРНЫХ ДАННЫХ
Получить доступ ко всем схемам подключения автомобиля
Схема подключения компьютеров Ford Focus SE 2011
ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ
Получить доступ ко всем схемам подключения автомобиля0006
Диаграмма проводки круиз -контроля для Ford Focus SE 2011
Defoggers
GET Access All Power Diagrams Car
Диаграмма проводки Defoggers для Ford Focus SE 2011
Производительность двигателя
2,0L
.
электрические схемы автомобиля
2.0L, электрические схемы двигателя (1 из 5) для Ford Focus SE 2011
Получить доступ ко всем электрическим схемам автомобиля
2.0L, электрические электрические схемы двигателя (2 из 5) для Ford Focus SE 2011
Получить доступ ко всем электрическим схемам автомобиля
2,0 л, электрические схемы двигателя (3 из 5) для Ford Focus SE 2011 г. ) для Ford Focus SE 2011
Получить доступ ко всем схемам подключения автомобиля
2.0L, Схема подключения двигателя (5 из 5) для Ford Focus SE 2011
НАРУЖНЫЕ ФОНАРИ
Получить доступ ко всем схемам подключения автомобиля
Схема подключения фонарей заднего хода, коробка передач для Ford Focus SE 2011
Получить доступ ко всем схемам подключения автомобиля
Схема подключения фонарей заднего хода, МКПП для Ford Focus SE 2011
Получить доступ ко всем схемам подключения автомобиля
Схема подключения наружных фонарей для Ford Focus SE 2011
ЗАЗЕМЛЕНИЕ
Получить доступ ко всем схемам подключения автомобиля
Схема подключения заземления (1 из 3) для Ford Focus SE 2011
Получить доступ ко всем схемам подключения автомобиля
Схема подключения заземления (2 из 3) для Ford Focus SE 2011
Получить доступ ко всем схемам подключения автомобиля
Схема подключения заземления (3 из 3) для Ford Focus SE 2011
ФАРЫ
Получить доступ ко всем схемам подключения автомобиля
Схема подключения фар для Ford Focus SE 2011
СИГНАЛ
Получить доступ ко всем схемам подключения автомобиля
1 Звуковой сигнал 1 SE
008
Приборные кластеры
Get Access All Power Diagrams Car
Приборные кластерные схемы подключения для Ford Focus SE 2011
Внутренние светильники
Get Access Form Diagrams CAR
LAMPSASE LAMGRAM GET FORD FORME FOCUE SE 2011.
Получить доступ ко всем схемам подключения автомобиля
Схема подключения подсветки приборов для Ford Focus SE 2011
РАСПРЕДЕЛЕНИЕ ПИТАНИЯ
Получить доступ ко всем схемам электропроводки автомобиля
Схема электропроводки распределения питания (1 из 3) для Ford Focus SE 2011
Получить доступ ко всем схемам электропроводки автомобиля
Схема электропроводки распределения питания (2 из 3) для Ford Focus SE 2011
Получить доступ ко всем схемам электропроводки автомобиля
Схема электропроводки распределения питания (3 из 3) для Ford Focus SE 2011
ЗАМКИ С ЭЛЕКТРОПРИВОДОМ
для Форд Фокус SE 2011
Получить доступ ко всем схемам подключения автомобиля
Схема подключения дверных замков с электроприводом (2 из 2) для Ford Focus SE 2011
ЗЕРКАЛА С ПРИВОДОМ
Получить доступ ко всем схемам подключения автомобиля
Электрохромное зеркало для Ford Focus SE 2011
Получить доступ ко всем электрическим схемам автомобиля
Электропривод зеркал для Ford Focus SE 2011
СИДЕНЬЯ С ПРИВОДОМ
Получить доступ ко всем электрическим схемам автомобиля
Климат -контрольные сиденья схемы подключения для Ford Focus SE 2011
Верх все схемы автомобиля
Схема электростеклоподъемников Ford Focus SE 2011
РАДИО
Получить доступ ко всем схемам автомобиля
Базовая схема подключения магнитолы Ford Focus SE 2011
Получить доступ ко всем схемам подключения автомобиля
Схема подключения радиоприемника Premium (1 из 2) для Ford Focus SE 2011 г.
Получить доступ ко всем схемам подключения автомобиля
Схема подключения радио SYNC (1 из 2) для Ford Focus SE 2011
Получить доступ ко всем схемам подключения автомобиля
Схема подключения радио SYNC (2 из 2) для Ford Focus SE 2011
Shift Interlock
GET Access All Power Diagrams Car
Схема схемы переключения блокировки для Ford Focus Focus SE 2011
Запуск/Зарядка
Получите Access Award Diagrams Car
.
Получить доступ ко всем схемам электропроводки автомобиля
Начальная схема электропроводки, АКПП для Ford Focus SE 2011
Получить доступ ко всем электросхемам автомобиля
Стартовая электросхема, МКП для Ford Focus SE 2011
ДОПОЛНИТЕЛЬНЫЕ БЕЗОПАСНОСТИ
Получить доступ ко всем схемам подключения автомобилей
Дополнительные схемы подключения (1 из 2) для Ford Focus SE 2011
Получить доступ ко всем схемам подключения автомобилей
9000 для Ford Focus SE 2011 ТРАНСМИССИЯ
Получить доступ ко всем схемам проводки автомобиля
Схема проводки трансмиссии для Ford Focus SE 2011
БАГАЖНИК, ЗАДНЯЯ ДВЕРЬ, ТОПЛИВНАЯ ДВЕРЬ
Get Access All Power Diagrams Car
Диаграмма подключения выпуска багажника для Ford Focus SE 2011
Предупреждающие системы
Get Access All Power Diagrams Car
Диаграмма Wiper Wiper/ Wiper/ WIPER/ WIPER/ WIPER/ WIPE ШАЙБА
Получить доступ ко всем электрическим схемам автомобиля
Схема подключения стеклоочистителя/омывателя для Ford Focus SE 2011
2008-2011 Ford Focus Схема подключения автомобиля и схема
ЧАСТЬ ЦВЕТ МЕСТОПОЛОЖЕНИЕ 12 Вольт
ПОСТОЯННАЯ БЕЛЫЙ/КРАСНЫЙ (+) @ SJB, ЧЕРНАЯ 1-КОНТАКТНАЯ ВИЛКА, КОНТАКТ 1, СМ. ПРИМЕЧАНИЕ № 2 СТАРТЕР СИНИЙ/БЕЛЫЙ (+) @ ЗАМОК ЗАЖИГАНИЯ, ЧЕРНЫЙ 7-КОНТАКТНЫЙ РАЗЪЕМ, КОНТАКТ 7 СТАРТЕР
2 Н/Д ЗАЖИГАНИЕ
1 КОРИЧНЕВЫЙ/ЖЕЛТЫЙ (+) @ ЗАМОК ЗАЖИГАНИЯ, ЧЕРНЫЙ 7-КОНТАКТНЫЙ РАЗЪЕМ, КОНТАКТ 1 ЗАЖИГАНИЕ
2 Н/Д ЗАЖИГАНИЕ
3 Н/Д ПРИНАДЛЕЖНОСТИ/НАГРЕВАТЕЛЬ
ВОЗДУХОДУВКА 1 ФИОЛЕТОВЫЙ/ЗЕЛЕНЫЙ (+) @ ЗАМОК ЗАЖИГАНИЯ, ЧЕРНЫЙ 7-КОНТАКТНЫЙ РАЗЪЕМ, КОНТАКТ 6 ПРИНАДЛЕЖНОСТИ/НАГРЕВАТЕЛЬ
ВОЗДУХОДУВКА 2 Н/Д KEYSENSE Н/Д ПАРКОВКА
ФОНАРИ (-) Н/Д ПАРКОВКА
ОСВЕЩЕНИЕ ( + ) ФИОЛЕТОВЫЙ/БЕЛЫЙ (+) В КИК-ПАНЕЛИ ВОДИТЕЛЯ или SJB, (СЕРЫЙ 13-КОНТАКТНЫЙ РАЗЪЕМ (E), КОНТАКТ 6, Примечание № 2 ЗАМОК С ПИТАНИЕМ СИНИЙ/ЗЕЛЕНЫЙ (ТИП B) В КИК-ПАНЕЛИ ВОДИТЕЛЯ или SJB, (СЕРЫЙ 26-КОНТАКТНЫЙ РАЗЪЕМ (C), КОНТАКТ 17, Примечание № 2 РАЗБЛОКИРОВКА ПИТАНИЯ ЖЕЛТЫЙ/ФИОЛЕТОВЫЙ (ТИП B) НА КИК-ПАНЕЛИ ВОДИТЕЛЯ или SJB, (СЕРЫЙ 26-КОНТАКТНЫЙ РАЗЪЕМ (C), КОНТАКТ 17, Примечание № 2 ТРИГГЕР ДВЕРИ ЗЕЛЕНЫЙ/ФИОЛЕТОВЫЙ (-) Н. З. В КИК-ПАНЕЛИ ВОДИТЕЛЯ или SJB, (СЕРЫЙ 26-КОНТАКТНЫЙ РАЗЪЕМ (C), КОНТАКТ 14, Примечание № 2 ДОМЕЛАЙТ
НАДЗОР СЕРЫЙ/ФИОЛЕТОВЫЙ (+) В КИК-ПАНЕЛИ ВОДИТЕЛЯ или SJB (СЕРЫЙ 14-КОНТАКТНЫЙ РАЗЪЕМ (A), КОНТАКТ 9, Примечание № 2 ВЫПУСК БАГАЖНИКА КОРИЧНЕВЫЙ (-) @ ПЕРЕКЛЮЧАТЕЛЬ РАЗБЛОКИРОВКИ или SJB, (СЕРЫЙ 26-КОНТАКТНЫЙ РАЗЪЕМ (C), КОНТАКТ 20, Примечание № 2 РАЗДВИЖНАЯ
ЭЛЕКТРИЧЕСКАЯ ДВЕРЬ Н/Д РОГ СИНИЙ/БЕЛЫЙ (-) @ ВЫКЛЮЧАТЕЛЬ СИГНАЛА или SJB, (ЧЕРНЫЙ 52-КОНТАКТНЫЙ РАЗЪЕМ (B), КОНТАКТ 41, Примечание № 2 ТАЧ Любой провод НЕ СИНИЙ (AC) @ Любой ТОПЛИВНЫЙ ИНЖЕКТОР ПОДОЖДИТЕ
СТАРТОВЫЙ СВЕТ Н/Д ТОРМОЗ ФИОЛЕТОВЫЙ/БЕЛЫЙ (+) @ ВЫКЛЮЧАТЕЛЬ ТОРМОЗА или SJB, (ЧЕРНЫЙ 52-КОНТАКТНЫЙ РАЗЪЕМ (B), КОНТАКТ 40, Примечание № 2 ЗАВОД
ТРЕВОГА СНЯТИЕ С ОХРАНЫ ФИОЛЕТОВЫЙ/КОРИЧНЕВЫЙ (-) См. примечание №3 В КИК-ПАНЕЛИ ВОДИТЕЛЯ или SJB, (СЕРЫЙ 26-КОНТАКТНЫЙ РАЗЪЕМ (C), КОНТАКТ 8, Примечание № 2 ПРОТИВОУГОННАЯ ПРОТИВОУГОННЫЙ ТРАНСПОНДЕР FORDS, СМ. ПРИМЕЧАНИЕ №1 @ ТУМБЛЕР ВЫКЛЮЧАТЕЛЯ ЗАЖИГАНИЯ
ДОПОЛНИТЕЛЬНО
ИНФОРМАЦИЯ ПРИМЕЧАНИЕ №1. Этот автомобиль МОЖЕТ БЫТЬ оснащен специальным противоугонным ключом.
нужен модуль обхода 791 (используйте этот модуль, если у вас есть дополнительный ключ зажигания для
поместите внутрь 791 для дистанционного запуска, если у вас нет дополнительного ключа для использования или желания
Чтобы не помещать ключ внутрь этого обходного модуля, мы ПРЕДЛАГАЕМ ИНТЕРФЕЙС БЕЗ КЛЮЧА
МОДУЛЬ БАЙПАСА, не требующий помещения ключа внутрь модуля байпаса,
это Part # PKALL или PKFM, любой из них будет работать, для заказа перейдите в ИНТЕРФЕЙС
СТРАНИЦА БАЙПАСНОГО МОДУЛЯ на этом сайте.

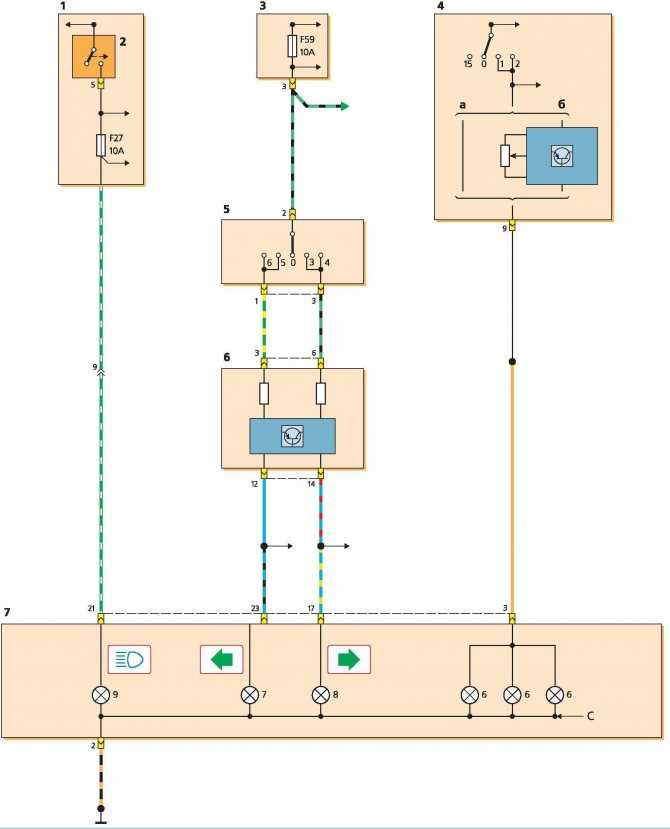

электрические схемы автомобиля
ПРИМЕЧАНИЕ № 2
З.
примечание №3
