Как выбрать воздушный фильтр для автомобиля — советы — журнал За рулем

Неизвестно, кто изобрел фильтр. Известно только, что он был песчаным и служил для очистки воды четыре тысячелетия назад в Индии.

Первые автомобили жили вообще без фильтров. О ресурсе речь тогда не шла — лишь бы ехал. Сейчас без фильтров не обходится ни один автопроизводитель. А так как фильтры надо периодически менять, то неизбежно возникают разговоры о том, надо ли это делать, а если и делать, то зачем так часто. Разбираемся в главных фильтрационных мифах.

1. В двигателе масляный фильтр главнее воздушного

Ничуть не бывало. У каждого из фильтров своя работа — это верно. Разница заключается в том, что масляный фильтр работает в замкнутом пространстве двигателя, куда извне не проникают грязь и абразивные частицы, а воздушный стоит на пути всего того, что может попасть с воздухом в цилиндры и дальше с омывающим стенки цилиндров маслом в систему. В отличие от масляных фильтров, через которые загрязненное масло в процессе очистки может проходить многократно, воздушный фильтр должен безошибочно удалять опасные загрязнения раз и навсегда.

Слово «фильтр» идет из Рима: filtrum — это «войлок» по латыни. Уплотненную овечью шерсть римляне использовали для очистки вина, воды, оливкового масла.
В современных автомобилях ни песчаного, ни войлочного фильтров не найти, главным фильтрующим элементом выступает бумага.

2. Все фильтры делаются из одной и той же фильтровальной бумаги. Зачем тогда покупать дорогой?

Настоящую фильтровальную бумагу делают немногие. Самые известные производители — Ahlstrom и Neenah Gessner. Но каждый изготовитель фильтров вносит в состав фильтрующего элемента свои коррективы в зависимости от особенностей работы того или иного двигателя. Одни добавляют синтетическое волокно, другие — бумагу из особых пород деревьев. Изготовитель волокна не раскрывает технологию другим производителям. Дешевые же фильтры делаются с использованием низкосортных базовых сортов фильтровальной бумаги.

3. Вместо дорогого фильтра можно ставить дешевый, который нужно только почаще менять

Это одно из самых опасных заблуждений: не стоит подменять понятия «срок службы» и «параметры фильтрации». Это — не одно и то же. Дешевые воздушные фильтры как пропускали частицы вдвое или даже втрое более крупные, чем требует автозавод, так и будут их пропускать, сколько фильтры ни меняй! Поэтому установка двух, трех и даже четырех дешевых фильтров на короткие промежутки времени не равноценна установке одного авторизованного фильтра на весь межсервисный период.

4. Все воздушные фильтры одинаковы, нужно только подобрать подходящий по размеру

Да, все фильтры одинаковы по принципу действия, но отличаются один от другого по тому, насколько качественно они выполняют свою работу. Воздушные фильтры создаются под конкретный тип двигателя с учетом его характеристик, периодичности обслуживания и места под капотом. Для каждого двигателя и модели автомобиля делается фильтр в соответствии с техническим заданием производителя, который определяет и взаимозаменяемость фильтров. Так что внешняя схожесть не означает полного равенства.

5. Необходимость замены фильтра можно определить по его внешнему виду

Увы, это не так. Определить порог замены фильтра невозможно ни по внешнему виду, ни по запаху, ни на слух, ни на ощупь. Единственный критерий — установленный заводом-изготовителем автомобиля срок службы в километрах пробега. С поправкой, опять же заводской, на эксплуатацию в тяжелых и пыльных условиях.

6. Воздушный фильтр известной компании стоит дорого, а очищает не лучше дешевого

Утверждение дилетантов. Во-первых, степень очистки самостоятельно, без приборов проверить невозможно. Во-вторых, ни один из автопроизводителей не устанавливает дешевые фильтры безвестных компаний. Никто не хочет рисковать, когда речь идет о такой ответственной и дорогой детали автомобиля как двигатель. В-третьих, только фильтры авторизованных производителей обеспечивают необходимую степень очистки, потому что создавались по заказу автопроизводителей. Наконец, качество не может стоить копейки.

www.zr.ru

Эволюция воздушных фильтров: тканевые, проволочные, с маслом и водой

Двигатель внутреннего сгорания любит чистоту и точность. И важным фактором обеспечения высокого ресурса и стабильности работы является чистый воздух для приготовления горючей смеси. Исторически первой машиной с фильтрующим элементом перед карбюратором считается Packard Twin Six 1915 года, но не спешите отдавать ему все лавры. История вопроса куда интереснее.

Пыль крайне нежелательный элемент для мотора. Попадание даже небольшого ее количества приводит к ускоренному износу цилиндро-поршневой группы, клапанов, загрязнению карбюратора и быстрому старению масла. В общем, пыль нужно исключить, и создатели даже первых моторов прекрасно это понимали. Но почему до 1915 года не создавали машин с серийными фильтрами?

Собственно, история фильтра как отдельного элемента действительно начинается с 1915 года, когда он появился как обязательная деталь на передовом Packard Twin Six. Этот люксовый автомобиль с мотором V12 был оснащен передовой системой питания — карбюратором с падающим потоком и жиклерами и системой батарейного зажигания. Собственно, именно новый карбюратор и послужил причиной, по которой машине потребовался воздушный фильтр. На более ранних автомобилях воздушный фильтр был вовсе не обязательной частью конструкции.

Packard Twin Six с двигателем V12 образца 1915 года из-за сложной системы впуска стал первым автомобилем, получившим воздушный фильтр как обязательное оборудование

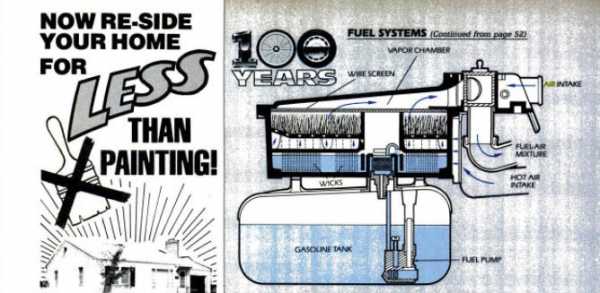

При умеренном загрязнении воздуха неплохим фильтром выступал сам карбюратор. Тогда в моде были конструкции, крайне далекие от того, что мы видели на «Жигулях» и «Волгах». Очень распространенный и удачный карбюратор F.W. Lanchester с фитильным испарением обладал функцией фильтрации воздуха: пыль задерживалась в смоченных бензином фитилях и попадала в топливный бак, откуда регулярно вымывалась в процессе технического обслуживания. Схоже устроенные конструкции с поверхностным и фитильным испарением также обладали способностями к фильтрации воздуха, которых хватало для двигателей тех времен.

И только с появлением карбюраторов с поплавковой камерой постоянного или переменного сечения диффузора потребовалось применить отдельный воздушный фильтр, чтобы предотвратить загрязнение жиклеров смесительной системы. И даже в этом случае карбюратор зачастую очищал воздух. Тяжелые фракции связывались с топливом и на конструкциях с восходящим потоком удерживались от попадания во впускной трубопровод, а потом стекали в воздушный фильтр или задерживались в масляных отложениях — моторы без сальников клапанов и с маслонаполненными фильтрами имели «мокрый» от масла впуск.

При необходимости работы преимущественно в условиях высокого загрязнения, например в двигателях танков или тракторов, применяли опционные воздушные фильтры. Так, тракторы компании Caterpillar с 1910 года при необходимости могли оснащаться фильтром на заводе. Разнообразие конструкций начала века достаточно велико, но можно выделить несколько основных типов. Во-первых, фильтрация через ткань, проволоку или бечевку с масляной пропиткой. Как видите, предки современных «нулевиков» имеют солидный возраст. Сменные бумажные фильтры «мокрого» и «сухого» типа тоже появились очень давно. Фильтрация воздуха между стальными пластинами и сеткой, смоченными маслом, метод более грубый, но для больших моторов при слабом загрязнении воздуха достаточно действенный. И наконец, инерционная фильтрация в «сухом» и «мокром» вариантах, с водой и маслом.

Большинство конструкций имели в своем составе сразу несколько технологий, так, инерционная фильтрация центробежного типа сочеталась с фильтрацией сменным бумажным элементом, смоченным в масле, как на уже упомянутом Packard. В 1922 году на машинах Rickenbacker впервые применили «сухой» воздушный фильтр с одноразовой бумажной вставкой. Впрочем, одноразовость была довольно условная: каждые 500 миль фильтр рекомендовалось чистить, а ресурс до замены составлял около трех тысяч миль.

Не удивляйтесь, что одноразовые фильтры применяли на таких дорогих машинах. Более дешевые, например Ford Model T, который выпускался до 1927 года, фильтров не имели вообще — они даже не были предусмотрены конструкцией. И только на Ford Model A в качестве опции стали предлагать «сухой» сменный фильтр Air-Maze для карбюратора Zenith. Однако большая часть машин до конца 30-х этой детали конструкции так и не получила. А вот в послевоенные годы доступ к технологиям фильтрации стал массовым и большинство машин в США получили сменные бумажные фильтры в качестве штатного оборудования.

Для грузовой техники в условиях преобладающих грунтовых дорог и при недостаточно развитой инфраструктуре обслуживания популярностью пользовались фильтры инерционного типа, не требующие частой смены специальных фильтрующих элементов. Подобные конструкции получили широкое распространение и в Европе, с ее малыми тиражами техники, умеренным климатом и хорошими дорогами. Для работы большинства подобных конструкций требовались лишь масло, вода или другая жидкость. Иногда второй ступенью фильтрации выступал моющийся фильтр на основе тканевого или бумажного элемента.

Для тракторов и военной техники применялись те же технологии, но в заметно усиленном виде. Так, обычные центробежные фильтры заменялись на более компактные и производительные типа «мультициклон», представляющие собой батарею фильтрующих инерционных фильтров малого размера, а тканевые фильтрационные материалы заменялись на короба с металлической проволокой в масле, которые были намного долговечнее и при большом расходе масла обеспечивали не худшее качество.

Вот как описывается конструкция фильтра типа «мультициклон» на танке Т-44А в книге М. Коломийца «Наследники „тридцатьчетверки“»: «Воздухоочиститель состоял из корпуса с приваренным к нему бункером, кассеты с проволочной набивкой (так называемой «канителью»), лючка для высыпания пыли из бункера и прижимных пластин, крепящих кассету».

Такая конструкция требовала очистки кассеты каждые 10–12 часов работы двигателя. Для столь тяжелых условий эксплуатации на дизельном моторе — результат вполне приемлемый. На грузовых автомобилях, предназначенных для движения по асфальтовым и усовершенствованным покрытиям, интервалы обслуживания составляли 15–30 часов, а в привычных большинству из вас единицах измерения — от 500 до 1000 километров.

Постепенно конструктив фильтра пришел к виду, вполне привычному для тех, кто застал автопром 70-х годов. В цилиндрический корпус воздух поступает через щели или патрубок на внешней части, внутри поток разворачивается на 180 градусов над зеркалом масляной емкости и проходит через короб с металлической проволокой или синтетическим шнуром, который пропитан маслом, масло за счет капиллярного эффекта поднимается снизу фильтра.

Потоки воздуха организованы так, что воздух закручивается вокруг центральной оси цилиндра, а забор осуществляется в центре. Такая схема срабатывает как еще одна ступень фильтрации, на этот раз инерционно-центробежная. Эффективность достаточно высокая, особенно на тяжелых и плотных частицах. Обслуживание несложное: промыть бензином в тазике, залить пол-литра масла и снова ездить. Повторять каждые 300–500 моточасов, а при движении по грунтовым дорогам — в два-три раза чаще. Например, для ГАЗ-21 интервал обслуживания составлял 3000 километров, где-то раз в 100 часов. Для машин 60–70-х годов — вполне приемлемые сроки технического обслуживания.

Вытеснение масляно-инерционных фильтров сменными бумажными элементами произошло в первую очередь на легковых автомобилях, производимых в США. Такие преимущества бумажных фильтров, как отсутствие обслуживания в процессе работы, независимость качества фильтрации от положения относительно горизонта, простота замены и малая стоимость изготовления, подкрепляемые малым сопротивлением потоку, позволили сделать так, что мощные моторы оказались востребованы. А единственный недостаток заключался в необходимости регулярной замены фильтров.

Сетчатый воздушный фильтр

В Европе, где уровень жизни был ниже, а торговые сети не столь хороши, масляная фильтрация продержалась дольше. А в СССР, который старался делать машины, способные ездить веками при наличии рядом небольшой мастерской и с постоянным дефицитом какой-нибудь мелочи, от инерционной фильтрации стали отказываться только после демонстрации успешного массового использования сменных элементов на «Жигулях».

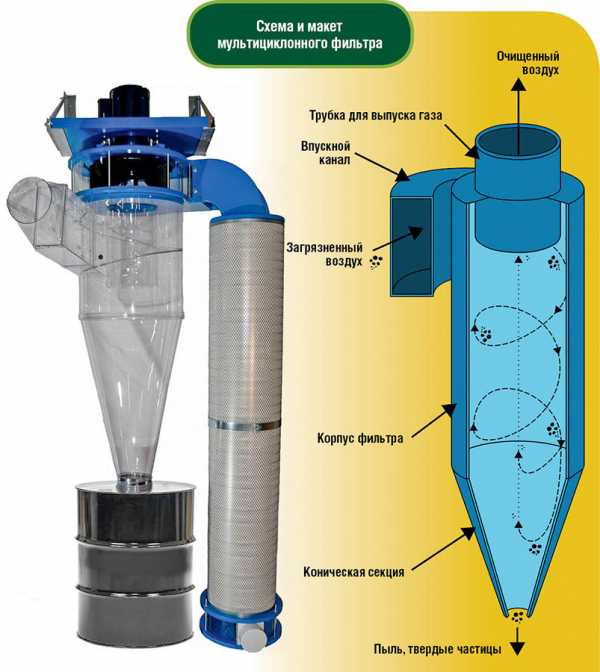

Впрочем, инерционная фильтрация сдаваться не собирается. Мультициклоны и просто лабиринтные фильтры применяют не только на тяжелой технике, но и в обычных легковушках. Присмотритесь к конструкции корпуса воздушного фильтра на вашей машине — вполне возможно, что вы обнаружите и элементы инерционной фильтрации воздуха, что позволяет увеличить ресурс сменного бумажного элемента.

dvizhok.su

Воздушный фильтр двигателя, принцип работы, разновидности, назначение

Воздушный фильтр мотора выступает расходным элементом, позволяющим предотвратить попадание пыли, сажи, мелких частиц с воздухом в камеру сгорания двигателя. Несвоевременная замена указанного элемента приводит к различным неблагоприятным последствиям.

Принцип работы, назначение

Зачем автомобилю нужен воздушный фильтр? Фильтрующий элемент очищает поступающий воздух от вредных примесей, обеспечивает защиту мотора от засорения. Для полного сгорания горючего в ДВС необходимо, чтоб содержание воздуха в горючей смеси было больше, чем топлива до 20 раз. За бортом автомобиля воздух содержит частички пыли, семена различных растений и так далее, если эти компоненты попадут к двигателю, они начнут действовать как абразивные элементы и ускорят износ мотора.

Кроме основного назначения — очистка воздуха от пыли мелких частиц, воздушным фильтром привода выполняются следующие функции:

  • в моторах, работающих на бензине, фильтрующее устройство выполняет роль регулятора температуры горючей смеси;
  • глушитель шума;
  • оказывает предельное сопротивление всасывающемуся воздуху.

Принцип работы фильтрующего устройства следующий: входящий поток воздуха проходит через фильтр, мелкие частицы задерживаются фильтрующим элементом, а очищенный воздух поступает к впускному коллектору.

Посмотрите видео о том как выбрать фильтрующий элемент:

Разновидности

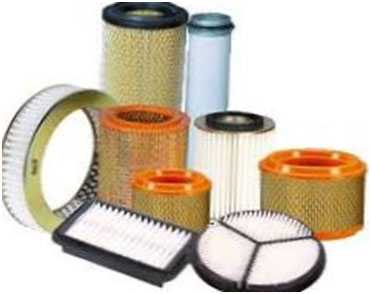

Разные формы фильтрующих устройств

Мы выяснили, для чего необходим воздушный фильтр двигателя, теперь давайте разберемся, какие есть разновидности фильтрующих устройств. По форме различают фильтры, выполненные в виде круга или прямоугольника. Первые реже используются, их считают устаревшей моделью, они хуже очищают поступающий воздух от загрязнений. Такой фильтрующий элемент требует периодичную промывку и замену смазочного материала.

В зависимости от способа фильтрации различают фильтры таких типов:



  1. Инерционный. Конструктивно состоит из корпуса, оснащенного подушкой из капроновой лески. Выполняет две очистки воздуха: первичную и вторичную Первая осуществляется путем оседания мелких частиц грязи и пыли, а вторая за счет подушки. Устройство отличается низкой эффективностью, нуждается в постоянной промывке.
  2. Инерционно-масляный. Отличаются от первого типа наличием моторного масла, размещенного на дне корпуса, оно позволяет более эффективно бороться с пылью и грязью.
  3. С нулевым сопротивлением. Фильтрующим элементом выступает поролон либо хлопчатобумажная ткань, обработанные специальным составом, позволяющим уменьшить сопротивление потока воздуха. Такие фильтры можно применять неоднократно, их промывают специальными моющими средствами, затем наносят повторно подпитку.
  4. Бумажный. Состоят из пористой бумаги, размещенной определенном способом. Бумажные волокна позволяют улавливать частицы пыли до одного микрона. После забивки указанные элементы нужно менять. Разновидности бумажных фильтрующих элементов:
  • панельные;
  • кольцевые;
  • цилиндрические.

Первые две разновидности могут иметь каркасное и бескаркасное строение. Цилиндрические — отличаются каркасной конструкцией.

Кольцевые элементы отличаются круглой формой. Если конструкция каркасная, то каркас выполняется из сетки алюминия. Торцы изделия укрепляются поролоном из–за чего воздух не может проникнуть в щели между корпусом и фильтрующим элементом. Пористая бумага укладывается в виде гармошки. Указанная модель воздушного фильтра двигателя устанавливается на машинах, оборудованных карбюратором. Для инжекторных автомобилей используются панельные фильтры, состоящие из поролона, каркаса, сетки и бумаги, сложенной в виде гармошки.

Цилиндрические фильтрующие элементы применяются в грузовых машинах, по конструкции они похожи на кольцевые фильтры, при этом отличаются больше фильтрующей площадью.

Необходимость замены

Новый и старый фильтры

Зачем и для чего нужно менять воздушный фильтр привода? Ответ очевиден: замена указанного элемента позволяет увеличить ресурс мотора, обеспечивает его нормальную работу. Срок замены указанного элемента зависит от условий эксплуатации транспортного средства, а также рекомендаций, изложенных в мануале к автомобилю.

На необходимость замены фильтра указывают:

  • увеличенный расход горючего;
  • уменьшение мощности привода;
  • возрастание уровня СО2 в отработавших газах.

Рекомендуется менять указанный расходный элемент одновременно с заменой смазочного материала, которая производится через 10-15 тыс. километров пробега (километраж указывается дилером авто, а также зависит от расходного материала и эксплуатационных условий). Учитывайте: для дизельных автомобилей и машин, оснащенных турбиной, замену фильтрующего элемента производят чаще, регламентный срок замены сокращают на тридцать процентов.

Также можно визуально оценить состояние фильтра, если он чистый, нет необходимости его менять. Вдруг воздушный фильтр грязный — произведите его замену.

Отвечая на вопрос: «Зачем платить за расходный материал больше, ведь можно купить более дешевые модели», учитывайте, что от качества фильтрующего устройства зависит ресурс силового агрегата.

pro-zamenu.ru

Воздушный фильтр в автомобиле

Воздушный фильтр в автомобиле служит для очистки воздуха, поступающего в карбюратор, от пыли. Пыль содержит мельчайшие кристаллы кварца, который, оседая на смазанных поверхностях деталей, вызывает их изнашивание.

Требования, предъявляемые к фильтрам:

• эффективность очистки воздуха от пыли;
• малое гидравлическое сопротивление;
• достаточная пылеемкость:
• надежность;
• удобство в обслуживании;
• технологичность конструкции.


По способу очистки воздуха фильтры делятся на инерционно-масляные и сухие.


Инерционно-масляный фильтр  состоит из корпуса с масляной ванной, крышки, воздухозаборника и фильтрующего элемента из синтетического материала. При работе двигателя воздух, проходя через кольцевую щель внутри корпуса и, соприкасаясь с поверхностью масла, резко изменяет направление движения. Вследствие этого крупные частицы пыли, находящиеся в воздухе, прилипают к поверхности масла. Далее воздух проходит через фильтрующий элемент, очищается от мелких частиц пыли и поступает в карбюратор. Таким образом, воздух проходит двухступенчатую очистку. При засорении фильтр промывают.
Воздушный фильтр сухого типа состоит из корпуса, крышки, воздухозаборника и фильтрующего элемента из пористого картона. При необходимости фильтрующий элемент меняют.

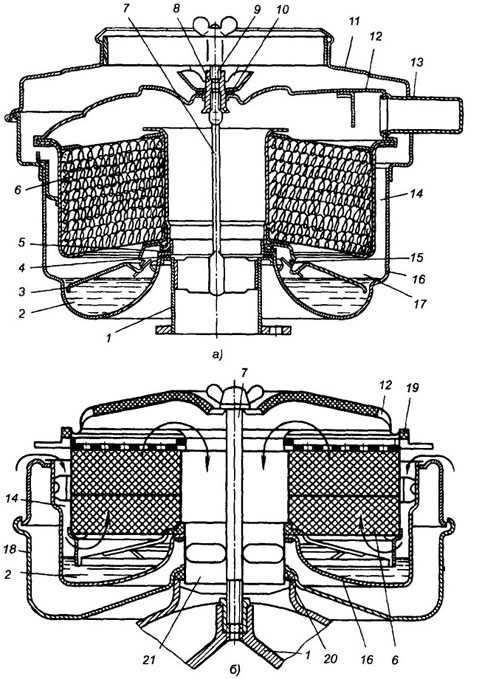

Инерционно-масляные воздушные фильтры в автомобиле:

а — двигателя автомобиля; а — дизеля ; 1,11 переходники; 2 — масляная ванна; 3 — отражатель; 4, 5, 10, 19 и 20 — уплотнительные прокладки; 6— фильтрующий элемент; 7— стяжной винт; 8 — гайка-барашек; 9 — винт с барашком; 12 — крышка; 13 — патрубок отбора воздуха в компрессор; 14 — кольцевая щель; 15 — кольцевое окно; 16 — корпус фильтра; 17— полость; 18 — корпус глушителя системы впуска; 21 — центральная труба.

Воздухоочистители, подробнее Продажа воздушных фильтров Харьков

www.autoezda.com

Виды автомобильных воздушных фильтров их конструкция и замена

Одним из компонентов топливной смеси, на которой работает силовая установка, является воздух. Причем количество воздуха силовым агрегатом используется большое и берется он из окружающей среды. Но этот воздух чистым не назовешь, поскольку в нем постоянно находятся примеси, которые на работе силовой установки положительно не сказываются. Особенно это касается песка, поскольку он обладает сильными абразивными свойствами. И попадая внутрь силового агрегата, он значительно ускоряет его износ .

Разные типы и виды автомобильных воздушных фильтров

Чтобы снизить засоренность поступающего в мотор воздуха на всех без исключения автомобилях, которые использует двигатель внутреннего сгорания в качестве силовой установки, применяются воздушные фильтры.

Виды воздушных фильтров для автомобиля

Содержание статьи

Видов данных фильтров,  применяемых на автотехнике, несколько.   Они используют  разные способы фильтрования:

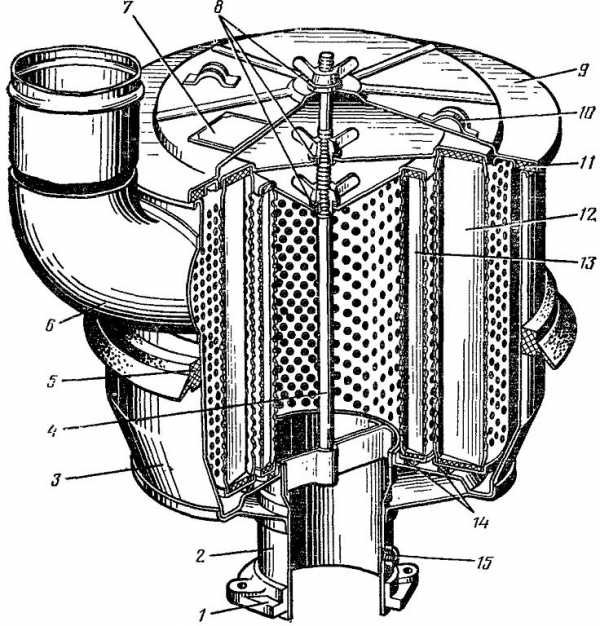

Схематичное устройство автомобильного воздушного фильтра

  1. Инерционные. Фильтры, которые раньше применялись практически на всех видах транспорта, но со временем более совершенные модели вытеснили их. Такой фильтр состоял из объемного корпуса, в народе получивший прозвище «кастрюля», в который была помещена подушка из капроновой лески. Первичная очистка воздуха производилась именно из-за резкой смены направления движения, когда воздух продолжал движение, а пыль по инерции двигалась к днищу корпуса и там оседала. Вторичная очистка производилась подушкой. Эти фильтры были многоразового использования, их нужно было периодически промывать, и он использовался дальше. Существенным недостатком этого типа было слабое фильтрующее свойство;
  2. Инерционно-масляные. Эти фильтры были несколько лучше инерционных по своим очистным свойствам, но тоже уже считаются устаревшими. Конструктивно они были схожи с инерционными, но имели одно различие. На дно корпуса было налито моторное масло, которое из-за своих свойств могло «улавливать» и удерживать в себе крупные и мелкие загрязняющие частицы. Этот фильтр тоже был многоразового использования, достаточно было проводить промывку его и заменять масло. На некоторых видах сельхозтехники они применяются и сейчас;
  3. Бумажные. На данный момент эти воздушные фильтры самые распространенные. Очистка воздуха у них производится путем пропускания их через специальную бумагу с пористой структурой. Данная бумага сложена особым способом, что увеличивает его очистную способность. Особенностью бумажных  фильтров является возможность очистки по всему своему объему, а не только внешней поверхностью, обеспечивается это пористой структурой и переплетенным положением волокон бумаги. Переплет волокон обеспечивает также и улавливание очень мелких частиц – до 1 микрона. Сама бумага обработана специальной смолой, что обеспечивает целостность и работоспособность его даже после контакта с водой, маслом или топливом. Эти фильтры не обслуживаемые, при их сильном загрязнении они просто заменяются;
  4. Фильтры с нулевым сопротивлением. В качестве фильтрующего элемента у них используется хлопчатобумажная ткань или же поролон. При изготовлении очистные элементы подвергаются обработке специальными составами. Все это обеспечивает хорошие фильтрующий эффект, при этом сам фильтр обеспечивает намного меньшее сопротивление потоку воздуха, чем обычные бумажные. Считается, что этот фильтр является обслуживаемым, можно проводить его очистку и промывку для дальнейшего использования, но для этого нужно использовать специальные шампуни, а после промывки совершать пропитку фильтрующего элемента специальным составом. И все же со временем фильтр приходит в негодность и заменяется.

Конструкция бумажного воздушного фильтра

Цилиндрический фильтр — старый и новый

Рассмотрим конструкцию бумажных фильтров, поскольку инерционные и инерционно-масляные практически не используются, а фильтры нулевого сопротивления хоть и пользуются спросом, но в значительно меньшей степени.

Кольцевой автомобильный воздушный фильтр

Производятся бумажные фильтры трех типов – кольцевые, панельные и цилиндрические. При этом первые два типа могут иметь каркасную и бескаркасную конструкцию, цилиндрические же всегда с каркасной конструкцией.

Панельный воздушный фильтр ВАЗ 2112

Воздушный фильтр кольцевого типа имеет круглую форму. Если он имеет каркасную конструкцию, с внутренней стороны установлен каркас из алюминиевой сетки.

На торцевые части этого фильтра с обеих сторон наклеен уплотняющий слой из поролона, который предотвращает попадание неочищенного воздуха между фильтром и корпусом.

Между уплотняющими слоями и располагается фильтрующий элемент – пористая бумага, имеющая укладку в виде «гармошки».

Встречаются кольцевые фильтры, оснащенные предочистителем. Предочиститель – это поролоновая лента, расположенная с внешней стороны, перед основным фильтрующим элементом.

Воздушные фильтры кольцевого типа применяются на всех легковых автомобилях в карбюраторной системой питания.

Цилиндрические фильтры имеют идентичную кольцевым конструкцию, но отличаются по площади фильтрующего элемента, она у них более значительна, для обеспечения большей пропускной способности. Применяются на грузовых автомобилях.

Фильтры панельного типа имеют несколько другую конструкцию: они имеют форму прямоугольника, слой из уплотняющего поролона у них только с одной стороны, а каркас из сетки, если он имеется, расположен под уплотняющим слоем. А под этими двумя элементами конструкции расположен бумажный фильтр, сложенный тоже «гармошкой». Применяются на инжекторных легковых авто.

Периодичность замены воздушного фильтра

Основой для нормальной очистки воздуха от примесей является своевременная замена воздушного фильтра. Считается, что производить замену следует каждые 10-15 тыс. км. Но во многом частота замены  зависит от эксплуатационных условий. Чем больше в воздухе имеется примесей, тем чаще он меняется. Даже если авто эксплуатируется редко, и за год 10 тыс. км он не проезжает,  фильтр все равно нужно заменять дважды в год, перед летним и зимним сезоном.

Замена воздушного фильтра, будь то кольцевого или панельного типа — операция не такая сложная и сделать ее можно сразу возле автомагазина, что даже лучше, поскольку фильтры имеют разные габаритные параметры, и после извлечения старого можно сразу же подобрать идентичный по размерам.

Замена фильтра кольцевого типа

Сначала разберем, как производится замена воздушного фильтра кольцевого типа на ВАЗ-2108. Он  располагается в подкапотном пространстве, установлен его корпус над карбюратором.

Из инструментов понадобится только ключ на 10. Открыв капот, сразу получаем доступ к корпусу, поскольку он расположен вверху, имеет он круглую форму с выходящим из него засасывающим патрубком. Для замены нужно с корпуса снять крышку. Она держится на четырех защелках по окружности, а по центру крышка прижата гайкой на 10. Открутив гайку и высвободив защелки, крышка снимается и появляется возможность снять использованный фильтр. Вот здесь важно правильно подобрать фильтр по размерам, иначе новый либо не станет на место, либо поле установки будет щель между фильтром и крышкой корпуса. Попутно можно оценить состояние карбюратора на загрязненность.

Новый фильтр устанавливается на место, причем без разницы, какой стороной, поскольку уплотняющие слои у него имеются с обеих торцов, крышка одевается на корпус и фиксируется защелками и гайкой.

Воздушный фильтр панельного типа и его замена

Не сложно поменять фильтр и на инжекторном авто. Примером будет ВАЗ-2110. Корпус фильтра у этого авто тоже расположен под капотом. Имеет он вид прямоугольного пластикового ящика с исходящим от него патрубком.

Крышка корпуса фильтра у данного авто зафиксирована четырьмя винтами по углам. У других авто могут быть установлены только защелки. Для предотвращения возможного повреждения проводки, идущей к датчику массового расхода воздуха, фишку с проводкой, идущей к нему, лучше отсоединить.

Открутив винты отверткой, с корпуса снимается крышка, после чего появляется доступ к фильтру. Использованный фильтр извлекается, на его место устанавливается новый. Важно правильно его установить. Уплотняющий слой, имеющийся у панельного фильтра только с одной стороны, должен располагаться сверху.

После чего ставится на место крышка, фиксируется винтами, после чего уже подсоединяется фишка к датчику.

Фильтр нулевого сопротивления и его установка

Что касается фильтра нулевого сопротивления, если принято решение установить его на авто, то операция по его монтажу тоже не сложная. В дальнейшем, когда придется его менять, операции по замене идентичны операциям по установке.

У ВАЗ-2108 данная модель устанавливается на всасывающий патрубок корпуса воздушного фильтра, при этом штатный фильтр извлекается. Монтируется он на насадку на фильтре, которой осуществляется переключение подачи холодного и теплого воздуха. После одевания фильтра на насадку, он фиксируется хомутом. Для замены достаточно ослабить хомут, снять старый и установить новый.

На ВАЗ-2110 для установки фильтра нулевого сопротивления корпус не используется, поэтому он демонтируется с авто, а вот патрубок, идущий от него к коллектору,  остается. Именно на этот патрубок и одевается фильтр и фиксируется хомутом.

avtomotoprof.ru

зачем он нужен и как устроен?

Двигатель внутреннего сгорания, каким бы он ни был, не может работать без воздуха. Эта аксиома, уважаемые читатели и не требует доказательств. И для того чтобы вместе с забортным воздухом в мотор не попадала пыль, между окружающей средой и сердцем силового агрегата устанавливают специальный барьер — воздушный фильтр двигателя.

Что он собой представляет, почему воздушный? Нужно ли его менять и если да, то как часто? Поговорим об этой незамысловатой детали машины.

Воздушный фильтр двигателя

Только представьте, друзья, не самый мощный автомобиль, скажем, среднестатистическая легковушка, потребляет за 100 км пробега до 15 кубических метров воздуха.

На самом деле это огромная цифра, а теперь представьте, сколько в таком объёме разных частиц пыли, примесей и другой грязи, которая, попав в мотор, явно не продлит ему жизнь.

Чтобы в двигатель попадал только чистый воздух, и нужен автомобильный воздушный фильтр.

Воздушный фильтр представляет собой очень простое устройство. В самом распространённом случае воздушный фильтр двигателя изготавливается из специально подготовленной перфорированной бумаги, которая к тому же сложена особым способом, чтобы задерживать максимум частиц.

Помимо бумажных, существуют ещё так называемые инерционные, а также инерционно-масляные разновидности. Встретить их можно на старой технике, выпускавшейся ещё в годы СССР.

Что касается формы воздушного фильтра, то она может быть совершенно разной, всё зависит от фантазии инженеров конкретной марки машин, они круглые, квадратные или плоские.

Нужно ли менять?

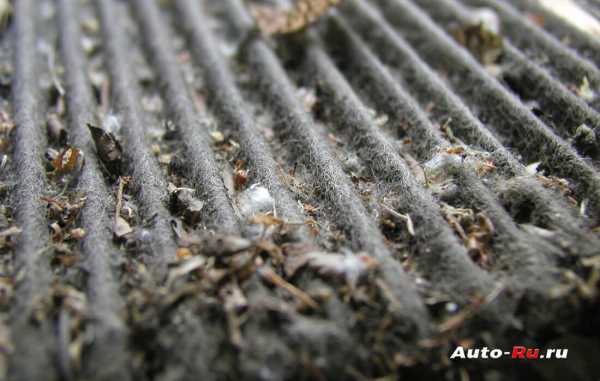

Давайте рассуждать логически: различные мелкие частицы и пыль, содержащиеся в потоке воздуха, направляющегося в мотор, оседают в волокнах воздушного фильтра. Чем больше набивается в них грязи, тем большее сопротивление встречает воздух и тем меньше его попадает в камеры сгорания.



К чему это может привести? К неприятным последствиям, а именно:

  • снижение тяговых характеристик силового агрегата;
  • повышение расхода топлива;
  • детонация топливно-воздушной смеси в цилиндрах;
  • сложности с запуском.

Воздушный фильтр являются расходным материалом, то есть использовать его повторно нельзя, и если на лицо его сильное загрязнение, то придётся идти в магазин за новым.

С другойстороны, деталь эта недорогая и по карману любому автолюбителю.

Логичен вопрос: а как часто менять воздушный фильтр? Ведь не дожидаться, когда машина начнёт плохо ездить и кушать больше топлива, да и каждый день рассматривать этот элемент на предмет излишней загрязнённости тоже не получиться.

На самом деле существуют рекомендации специалистов. Хотя каждый автопроизводитель в своей сопроводительной инструкции к машине вправе сам определять диапазон жизни, в среднем замену воздушного фильтра двигателя рекомендуется производить не реже 10-15 тысяч километров пробега..

Это, конечно же, усреднённая цифра, и иногда «бегать» он может и до 30 тысяч, но от того, что вы лишний раз поменяете данную деталь хуже точно не будет. А лучше это делать одновременно с заменой масла и масляного фильтра.

Как поменять самостоятельно?

Нет никакой необходимости, друзья, обращаться в мастерские, для замены воздушного фильтра. Процедура эта простая и с ней справится даже начинающий водитель. Самое главное, отыскать под капотом вашего авто заветную деталь.

В зависимости от марки и модели она может располагаться в разных местах, как правило, отличительной чертой выступает пластиковый корпус довольно большого размера, к которому подходит так называемый патрубок воздушного фильтра, также к нему подсоединён ещё и , как глушитель в выхлопной системе, только располагающийся на входе двигателя.

Открыть корпус проще простого — его удерживают защёлки. На всё у вас уйдёт даже в самом худшем случае около 5-10 минут.

Пожалуй всё, чем может удивить нас воздушный фильтр двигателя. А теперь прощаемся, до следующей публикации, в которой обязательно будет что-нибудь интересное.

auto-ru.ru

Воздушный фильтр - инерционно-масляный тип

Воздушный фильтр - инерционно-масляный тип

Cтраница 1

Воздушные фильтры инерционно-масляного типа, применяемые для автобусов, устроены так же, как у грузовых автомобилей.  [1]

Воздушный фильтр инерционно-масляного типа состоит из корпуса, масляной ванны, сетчатого фильтрующего элемента, пе реходного патрубка и крышки.  [2]

На автомобилях устанавливают воздушные фильтры инерционно-масляного типа, производящие двухступенчатую очистку воздуха - в масляной ванне и в фильтрующем элементе. Но фильтр создает дополнительное сопротивление для воздуха, поэтому коэффициент наполнения и мощность двигателя несколько снижаются. При своевременной очистке и промывке фильтра указанные потери незначительны и намного перекрываются выигрышем в уменьшении износа двигателя. При сильном загрязнении фильтра потери мощности и перерасход топлива значительно увеличиваются.  [3]

На двигателе ЯМЗ-236 установлен воздушный фильтр инерционно-масляного типа, принцип действия которого ничем не отличается от принципа действия воздушных фильтров, применяемых на карбюраторных двигателях.  [4]

В двигателе ЯМЗ-236 имеется воздушный фильтр инерционно-масляного типа. Он установлен в развале между рядами цилиндров на переходнике впускных трубопроводов.  [5]

На отечественных автомобилях устанавливают воздушные фильтры инерционно-масляного типа.  [7]

Наиболее распространены так называемые комбинированные воздушные фильтры инерционно-масляного типа. В корпусе такого воздушного фильтра между двумя металлическими решетками зажат фильтрующий элемент, который представляет собой свернутую в рулон стальную сетку, смоченную маслом. Нижняя часть корпуса, где налито масло, для удобства сделана съемной.  [8]

На автомобиле ЗИЛ-130 и ГАЗ-53-12 применяют воздушные фильтры инерционно-масляного типа.  [9]

На двигателях ЯМЗ-236 и ЯМЗ-238 установлены одинаковые по конструкции воздушные фильтры инерционно-масляного типа. Корпусы фильтров отличаются только внутренним диаметром.  [11]

Страницы:      1
