Приблизительно в 1992-м году на автомобили Ford европейского и американского рынков начали устанавливать новую серию контроллеров двигателя EEC-IV с кодом запчасти вида 92BB-XXXXXX-XXXX. Одним из заметных нововведений стало появление цифрового протокола диагностики DCL (Data Communication Link). Наконец-то появилась возможность получать данные из контроллера в реальном времени и проделывать кучу других интересных диагностических процедур. Долгое, очень долгое время протокол оставался неизвестным простым разработчикам диагностических адаптеров, лишь официальные дилерские сканеры Ford FDS/WDS умели разговаривать с “мозгами” на их языке, а позже весьма немногие из универсальных комплектов (Барс?).

В конце концов коллективному разуму, составленному из светлых умов Аргентины, Британии, России и Чехии удалось раскопать (в основном методом тыка) всю информацию по протоколу DCL и разработать “программно-аппаратный комплекс” для диагностики автомобилей Ford с контроллером EEC-IV.

А есть ли…

Есть несколько способов узнать, поддерживает ли контроллер двигателя вашего конкретного Форда протокол DCL. У автомобилей выпуска 1995 года и позже, как правило, есть диагностический разъём (под рулевой колонкой или в ногах пассажира под заглушкой):

при наличии контактов 3 и 11 и отсутствии контактов 2 и 10 можно с 99. 9% уверенностью утверждать, что протокол DCL поддерживается в полном объеме. Останется только проверить исправность линий, замерив напряжение на этих контактах при включенном зажигании — должно быть от 4.5 до 5.1 Вольт.

У автомобилей выпуска старше 1995 года ищите под капотом двухконтактный разъём (обычно он присутствует рядом с 3-х контатным разъёмом). При включенном зажигании там должно быть тоже от 4.5 до 5.1 Вольт. Если разъёма нет — доставайте схему электрики на автомобиль и смотрите, куда выведены (если выведены) провода с ножек 18 и 19 разъёма контроллера EEC-IV.

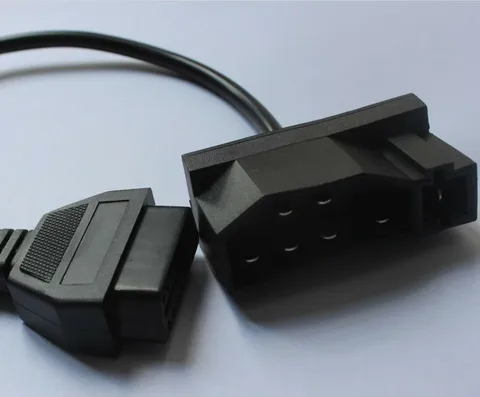

У автомобилей американского производства старше 1995 года (а возможно и младше) диагностический разъём имеет вид:

Диагностические линии DCL в большинстве случаев выведены на контакты D и F. У автомобилей из Калифорнии контакты могут быть другими, смотрите электрические схемы на автомобиль.

Возможности

Протокол DCL позволяет реализовать “в железе” практически полноценную диагностику и даже бортовой компьютер (поскольку в процессе обмена данными никак не влияет на работу двигателя). В частности из того, что уже поддерживает диагностический адаптер:

• Чтение и стирание трёхзначных кодов ошибок, сохранённых с момента возникновения соответствующей неисправности
• Иницирование тестов KOEO (Key On Engine Off) и KOER (Key On Engine Running) и считывание их результатов
• Чтение данных датчиков и внутренних переменных контроллера по их идентификаторам (PID) в реальном времени (до 10 обновлений в секунду)
• Чтение любых областей памяти (RAM и ROM), в т.ч. полного дампа памяти

Дополнительные возможности протокола DCL, пока не поддерживаемые:

• Запись фиксированных значений датчиков двигателя для подмены сигналов реальных датчиков
• Запись и выполнение произвольных подпрограмм прямо в контексте главного цикла контроллера
• Запись любых значений (например, таблиц адаптации) в оперативную память (RAM)

Отдельной задачей является определение того, что именно значит каждый байт в памяти и в коде прошивки (проблема осложняется отсутствием приличного дизассемблера i8096).

Реализация

Из-за особенностей протокола DCL невозможно обмениваться данными с EEC-IV с помощью простого преобразователя интерфейсов (как делают с диагностикой по K-Line). Поэтому пришлось разработать специальный адаптер с микроконтроллером, преобразующий протокол DCL в более понятный для обычного компьютера протокол.

Плата адаптера размером примерно 40×30 мм разведена на двухстороннем текстолите с металлизацией отверстий. Контактные площадки внизу расположены таким образом, чтобы подпаиваться непосредственно к контактам в корпусе разъёма OBD-II (производства НПП Орион). Питание +12В берется с разъёма OBD-II (16й контакт) и снижается до +5В стабилизатором 78L05 (ток потребления 30..50 мА). Для соединения с диагностическим интерфейсом контроллера EEC-IV (физический уровень протокола DCL — RS-485) применяется чип MAX485 (или аналог). Для соединения с компьютером (через COM-порт, он же RS-232) используется чип MAX232. Если надо подцепиться через USB, подойдёт практически любой преобразователь USB-COM (например). В качестве главного чипа — идеально подходящий для проекта, но труднодобываемый мелким оптом ATMega324P производства ATMEL. Все примененные чипы в automotive исполнении с расширенным температурным диапазоном.

Софт

В принципе, для базовой диагностики можно обойтись терминальной программой (протокол общения адаптера с компьютером позволяет), но для удобства и визуализации написан специальный диагностический софт. Версия для десктопа с Windows:

Есть также версия для КПК с Windows Mobile (начиная с версии Windows CE 4.2):

Диагностика ford в категории “Оборудование и товары для предоставления услуг”

ELS27 FORScan OBD2 сканер диагностики авто Ford Mazda Lincoln Mercury dk

Доставка по Украине

1 344.15 грн

1 035 грн

Купить

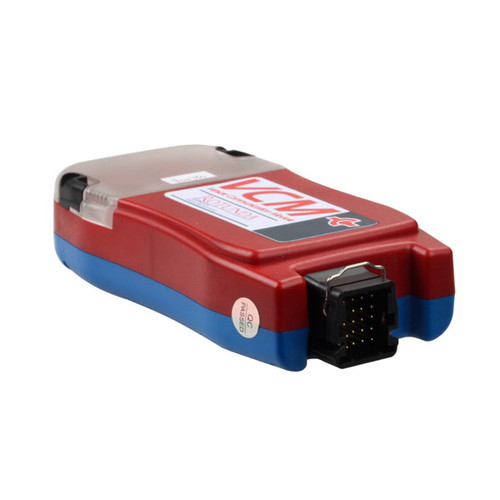

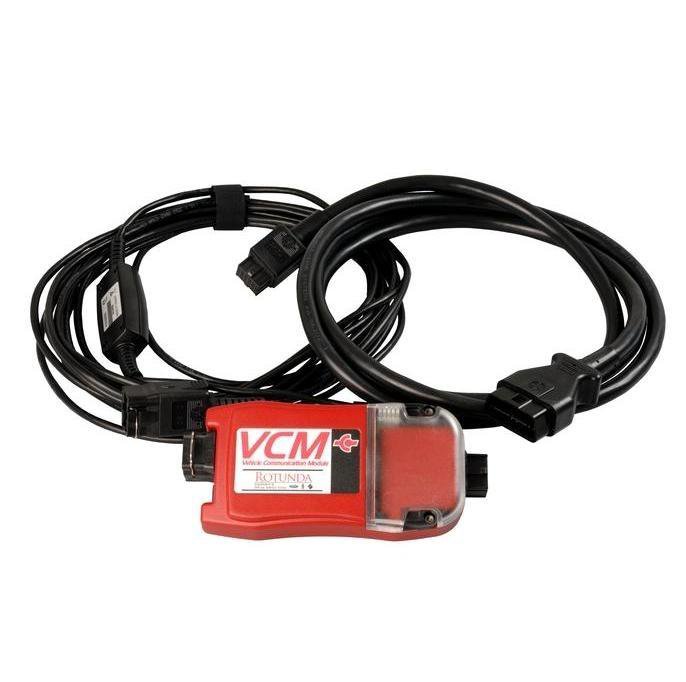

VCM II VCM2 OBD2 Wi-Fi IDS сканер диагностики авто Ford Mazda dk

Доставка по Украине

11 834.90 грн

9 112.87 грн

Купить

ELS27 FORScan OBD2 сканер диагностики авто Ford Mazda Lincoln Mercury рр

Доставка по Украине

1 359 грн

1 046. 43 грн

Купить

VCM II VCM2 OBD2 Wi-Fi IDS сканер диагностики авто Ford Mazda рр

Доставка по Украине

11 850 грн

9 124.50 грн

Купить

Адаптер Els27 сканер для диагностики Ford Mazda Lincoln елс27 форскан Forscan ElmConfig

На складе в г. Одесса

Доставка по Украине

950 грн

897 грн

Купить

Автосканер ELS27 USB Forscan FTDI Диагностика Ford, Mazda, Lincoln

На складе

Доставка по Украине

895 грн

Купить

Сканер ELS27 FORScan OBD2 для диагностики авто Ford Mazda Lincoln Mercury+ ПО

На складе в г. Вознесенск

Доставка по Украине

800 грн

Купить

ELS27 FORScan OBD2 сканер диагностики авто Ford Mazda Lincoln Mercury, 100180

На складе в г. Ровно

Доставка по Украине

850 грн

Купить

VCM II VCM2 OBD2 Wi-Fi IDS сканер диагностики авто Ford Mazda, 100314

На складе в г. Ровно

Доставка по Украине

7 765 грн

Купить

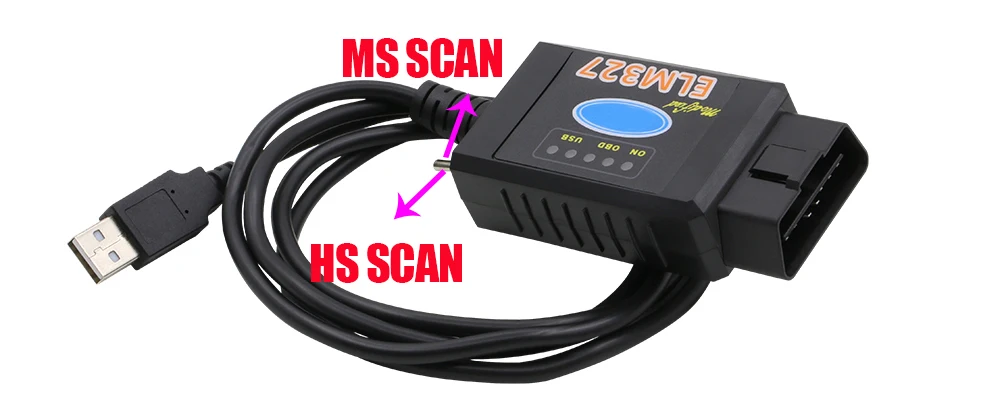

Автосканер ELM327 FORScan OBD2 1.5 USB с переключателем HS CAN и MS CAN для диагностики FORD и MAZDA
