Провернуло шатунный вкладыш: последствия и ремонт

Начнем с того, что проворачивание шатунных вкладышей двигателя при своевременном определении поломки является менее серьезной проблемой по сравнению с проворачиванием коренных вкладышей коленвала. Если же проблему выявили поздно, тогда последствия для ДВС могут быть разными. Бывает так, что после проворачивания шатунного вкладыша двигателю может понадобиться дорогостоящий .

Распространена и такая ситуация, когда провернутый шатунный вкладыш попросту меняют на новый и двигатель работает дальше. Отметим, что делать так не рекомендуется по причине того, что ресурс отремонтированной таким образом сопряженной пары шатун-шейка коленвала может быть сильно сокращен (на 60-70%). Более приемлемым вариантом принято считать подход, когда меняется шатун, в котором провернуло вкладыш. Также шатун часто подлежит замене и по причине того, что в результате проворачивания вкладыша ломается замок шатуна. Оптимальным же способом ремонта принято считать расточку коленвала и замену вкладышей/шатунов.

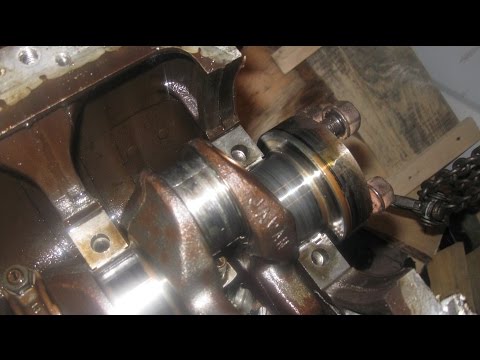

Шлифовка коленвала после проворачивания вкладыша обычно является необходимой операцией, так как на шейке появляются задиры. После разборки двигателя коленчатый вал необходимо промерять, после чего осуществляется его расточка с учетом последующей установки новых вкладышей ремонтного размера. Только так удается добиться необходимого состояния поверхностей и правильного натяга вкладыша после установки.

Почему проворачивает шатунный вкладыш

Что такое вкладыш шатунный? вкладыши коренные и шатунные

Вкладыши шатунов и коленвала ДВС — это подшипники скольжения, которые должны обильно смазываться, чтобы выполнять свои функции. Шейки коленвала и оверстия шатуна сидят плотно без люфта и зазоров, но благодаря смазке сила трения сопряженных пар минимальна.

Проворот вкладышей шатуна и коленчатого вала требует немедленного ремонта. Нельзя эксплуатировать автомобиль с такими поломками в двигателе, потому как может произойти дальнейшее разрушение деталей или узлов ДВС. Эту поломку определяют на слух, слышен стук коленвала и шатуна.

Вкладыши, они же подшипники скольжения сажают в места, которые называют постелями вкладышей. Вкладыши должны быть зафиксированы. Если на вкладышах есть отверстия, они должны быть совмещены с отверстиями сопряженной детали.

А известно ли вам, что за проходимость и управляемость автомобилем отвечает вид блокировки и перенатяг дифференциала.

Основные причины проворота вкладышей:

не достаточно были зафиксированы вкладыши;
вкладыши прикипели.

Коленчатый вал вращается относительно вкладышей, поверхность которых защищена антифрикционным (противотрущимся) материалом. Чтобы вкладыши не смещались и не проворачивались вместе с коленвалом ДВС, они удерживаются специальными усиками. Также они устанавливаются в натяжку, которые рассчитали заводы-изготовители.

Чем больше нагрузка на коленвал, тем меньше создается масляная пленка (прослойка, подушка). А если еще присутствует превышенная вибрация, то происходит разрушение масляного защитного слоя и резко повышается сила трения, из-за чего вкладышу все труднее и труднее удержаться в постели, усик предназначенный для защиты от проворота не может удерживать вкладыш.

Как правило, причиной проворачивания вкладышей является отсутствие смазки. Для смазки на коренных вкладышах предусмотрены отверстия, на шатунных — пазы. Если эти каналы для подачи масла закупорены, отверстия и каналы полностью или частично забиты, сила трения трущихся деталей повышается, появляется эффект масляного голодания. Из-за отсутствия смазки сильно нагреваются пара вкладыш-коленвал. Во время нагрева трущиеся детали прилипают друг к другу.

После такой сварки начинают проворачиваться вкладыши.

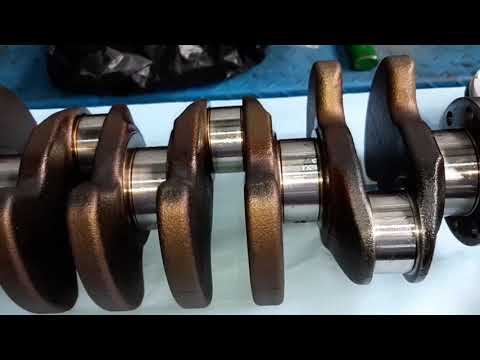

Ремонт и стоимость поврежденного коленчатого вала

К сожалению, ремонт коленвала – очень сложный процесс, который могут делать не многие технические центры. Ведь в этом случае нужна шлифовка коленчатого вала на специальном оборудовании. Вот виды возможных работ при восстановлении изношенного вала:

шлифовка

рихтовка

полировка

ремонт шкива

чистка каналов

замена подшипников

балансировка

Также в некоторых случаях старый коленвал может нуждаться в термообработке. А иногда нужна балансировка коленвала. К сожалению, для этих работ требуются специалисты высокого класса, а также дорогостоящее оборудование.

Также не забывайте, что, прежде чем приступить к ремонту коленвала, нужно его еще демонтировать, а после ремонта поставить на место. Для многих автомобилей это обходится в круглую сумму, так что в итоге будет проще купить новый коленвал, чем ремонтировать старый. Вот для примера расценки на ремонт коленвала в одном из автосервисов Москвы. Причем это еще не высокие ценники.

Логично, что раз придется разбирать мотор, то вместе с ремонтом коленвала придется также проводить и другие работы. В этом случае восстановление работоспособности коленвала может вылиться автовладельцу в круглую сумму. В некоторых случаях будет проще купить контактный подержанный мотор. Можно также обратиться в специализированные компании, которые занимаются восстановлением моторов. В таких компаниях вы можете приобрести уже готовый восстановленный двигатель на свою машину. В этом случае, чтобы уменьшить стоимость восстановленного мотора, вы можете сдать двигатель со сломанным коленвалом в качестве зачета в стоимость восстановленного.

Как определить поломку

При проворачивании коренных вкладышей тут же выходит из строя коленчатый вал и блок цилиндров. В случае проворачивания шатунных подшипников, из строя выйдет сам шатун, колневал, а также блок цилиндров. В результате автовладельцу может помочь только капитальный ремонт мотора. Эту поломку можно определить. Существуют некоторые признаки провернутых вкладышей. Один из них — это характерный металлический стук по всему мотору.

Он не прекращается даже на холостых оборотах, а с повышением нагрузки он стучит еще интенсивнее. Еще один признак — низкое давление масла. Если двигатель холодный, тогда звуков может не быть. Если ситуация безвыходная, мотор заглохнет, и оживить его можно только ремонтом.

Как избежать проворачивания вкладышей?

Чтобы обезопасить мотор от серьезной поломки и собственный кошелек от непредвиденных трат, соблюдайте простые рекомендации:

регулярно проходите диагностику технического состояния двигателя;
следите за уровнем моторного масла и производите его замену вовремя, соблюдая интервалы, указанные в руководстве по эксплуатации;
выбирайте только качественную оригинальную смазку в строгом соответствии со спецификациями, указанными производителем вашего автомобиля;
покупайте только оригинальные запчасти и обслуживайтесь у квалифицированных мастеров в сервисах, готовых предоставить гарантии на свою работу.

Геометрия

Естественно, размеры шатунных вкладышей для разных ДВС разные. Самый основной параметр – это масляный зазор. Он равен разности внутреннего диаметра вкладыша с диаметром вала. Также важный показатель – это величина масляного зазора. Если зазор сильно большой, то увеличивается поток масла, что снижает нагревание подшипника. Но масло также влечет неоднородное распределение нагрузки, что повышает вероятность разрушение подшипника по причине усталости. Большой зазор повлечет за собой шум при работе и вибрации. Маленький зазор вызовет перегрев моторного масла и снизит вязкость.

Посадочный натяг нужен, чтобы обеспечить надежную посадку шатунного вкладыша ВАЗ в его гнезде. Надежно и прочно посаженные подшипники равномерно контактируют с поверхностью посадочного места – это предотвратит возможность смещения подшипников в процессе работы. Также обеспечивается эффективный отвод тепла.

Разница между коренными и шатунными вкладышами

Необходимо знать, что есть два вида вкладышей. Это шатунные и коренные. Первые находятся между шатуном и шейкой коленвала. Коренной элемент похож на первый по своему предназначению. Однако он располагается там, где коленчатый вал проходит в корпусе двигателя. Вкладыши отличаются по своим размерам. Габариты зависят от типа ДВС, для которого конкретная деталь изготовлена. Существуют и специальные ремонтные вкладыши. Они отличаются от оригинальных новых, установленных в двигателе. Ремонтные вкладыши различаются лишь отметками, кратными 0,25 мм. Так, их размеры примерно такие – 0,25 мм, 0,5 мм, 0,75 мм, 1 мм.

Шатунный вкладыш – что это?

Вкладыши коленвала: назначение, виды, особенности проверки и замены

В ДВС есть одна очень высоконагруженная деталь. Это коленчатый вал. Элемент устанавливается не на традиционные подшипники. Из-за конструктивных особенностей используются подшипники скольжения. Конструкция этих самых деталей может быть разной. Но постоянное усовершенствование двигателей привело к тому, что сейчас используется лист из стали, покрытый специальным антифрикционным слоем. Это и есть шатунный вкладыш. Данные элементы установлены в специальных местах – постелях. Вкладыши зафиксированы. Необходимость в фиксации этих деталей связана с тем, что на них имеются отверстия для движения масла. Они обязательно должны соответствовать аналогичным в постелях. Также при помощи фиксации обеспечивается трение на специальных, предназначенных для этого поверхностях. Шатунный вкладыш – это своего рода защитный элемент, благодаря которому значительно увеличивается срок эксплуатации коленчатого вала.

Провернуло вкладыши сколько стоит ремонт

Но причин значительно больше, и они напрямую не связаны со смазкой и ее качеством. В доказательство этому есть множество примеров, когда коренные вкладыши выходят из строя, если в двигатель залито брендовое оригинальное масло. Или наоборот – подшипники работают не одну сотню тысяч километров на маслах среднего качества. Давайте разберемся, почему проворачивает вкладыши коленчатого вала, какие факторы на это влияют и что является главной причиной этого явления.

Шатунный вкладыш – что это?

Разница между коренными и шатунными вкладышами

Габариты зависят от типа ДВС, для которого конкретная деталь изготовлена. Существуют и специальные ремонтные вкладыши. Они отличаются от оригинальных новых, установленных в двигателе. Ремонтные вкладыши различаются лишь отметками, кратными 0,25 мм.

Так, их размеры примерно такие – 0,25 мм, 0,5 мм, 0,75 мм, 1 мм.

Причины проворачивания вкладышей

Итак, коленчатый вал – это деталь, которая работает в жестких условиях, и ей приходится выдерживать колоссальные нагрузки в условиях экстремальных температур. Чтобы механизм надежно удерживался на оси и мог обеспечивать правильную работу всего кривошипно-шатунного механизма, необходимы вкладыши. Шейки на валу работают в качестве внутренней обоймы. Вкладыши – в качестве наружной.

Механический износ

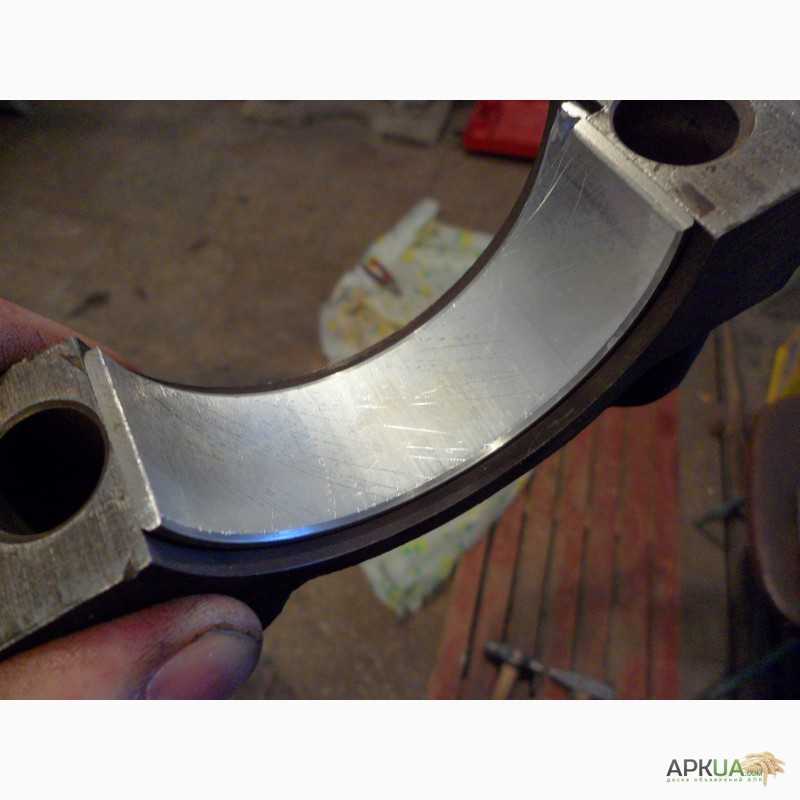

Износ неизбежен. Антифрикционный слой на вкладыше со временем стирается. Это ведет к свободному ходу коленвала. Появляются люфты. В результате этого снижается давление масла, причем вполне существенно.

На большинстве двигателей, которые отличаются высокой надежностью, если провернуло вкладыш, это говорит об их износе.

Проворачивание шатунных вкладышей коленвала

Это тоже одна из популярных неисправностей. С такой проблемой столкнулось много автовладельцев. А вот о причинах знают далеко не все. Разберемся, что же случается с элементом. Пластина шатунных вкладышей достаточно тонкая.

Причины поломок шатунных вкладышей

Особенно этим страдают автомобили с изношенными маслосъёмными кольцами. Часть смазки просто уходит «в трубу». В результате провернуло вкладыш и двигатель отправляется на ремонт. Могут быть недостаточно затянуты между собой крышки подшипников. И, наконец, еще одна причина. Это слишком жидкое масло.

Особенно такие продукты вредны для моторов, работающих под высокими нагрузками.

Может ли при холодном запуске провернуть вкладыши коленвала

Опытные водители по звуку могут определить практически любую неисправность в автомобиле. Оно то и понятно, что когда ездишь долго на одном автомобиле, то все звуки уже знакомы и когда появляется новый, то его отчётливо слышно. К подобным характерным звуком относится и тот, когда провернуло вкладыши коленвала.

Вкладышами называют парные подшипники скольжения, коренные и шатунные. Они выполнены из сплавов цветных металлов с наименьшим коэффициентом трения. Но в отличие от подшипников качения, от износа их защищает не столько свойства материала, сколько два важнейших функциональных момента:

При полной затяжке седла шатуна вкладыши не касаются сопряженных поверхностей, между ними и шейкой коленвала есть минимальный зазор.

В этом зазоре при работе ДВС постоянно присутствует масляная пленка.

Во многом благодаря этой пленке двигатели имеют большой ресурс работы до капитального ремонта.

Поэтому так важны своевременная замена масла, правильный сезонный подбор масла в холодное время и исправность систем маслоподачи.

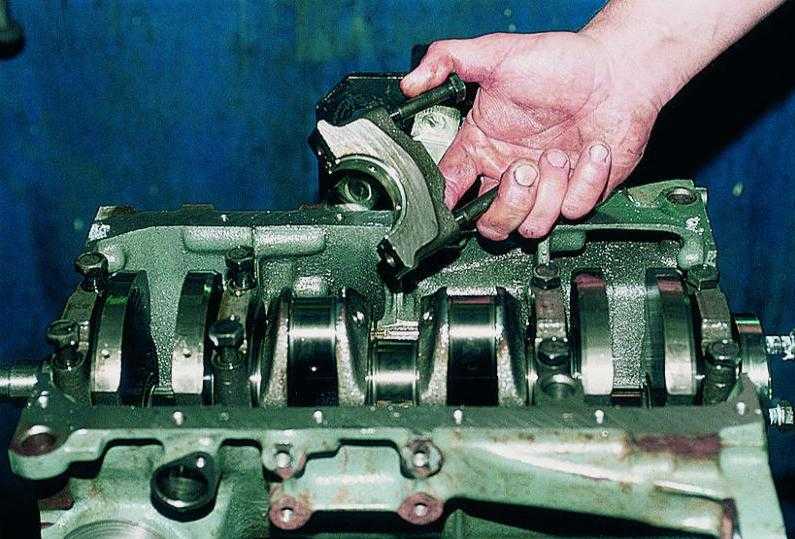

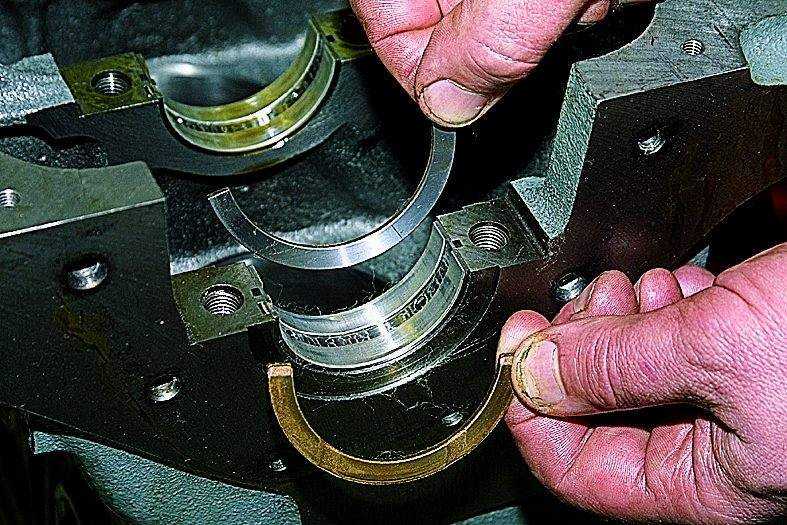

Как заменить вкладыши, не снимая двигатель?

Чтобы замена вкладышей прошла успешно, вовсе не обязательно демонтировать мотор. Если вас уверяют, что добраться до них, без снятия и вытаскивания движка из капота нереально, срочно меняйте автосервис. Но одно условие обязательно учитывайте — коленвал (КВ) не должен быть изношен. В противном случае без извлечения движка и полной разборки не обойтись!

Без демонтажа силового агрегата легче поменять шатунные вкладыши, сложнее — коренные. Для последнего случая надо ослабить крепления и отпустить коленвал на 10-15 см. Хотя есть и другой способ, перенятый нашими дедами ещё у судовых мотористов. Выталкиваются коренные подшипники скольжения с помощью мягкой заклёпки или болта, который вставляется в нужный проход для смазки и вращается по часовой стрелке. Главное — размер алюминиевой вставки должен быть чуть меньше отверстия и не царапать коленчатый вал.

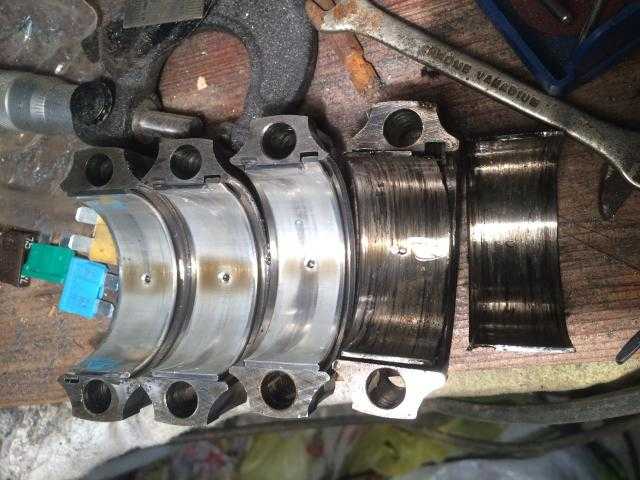

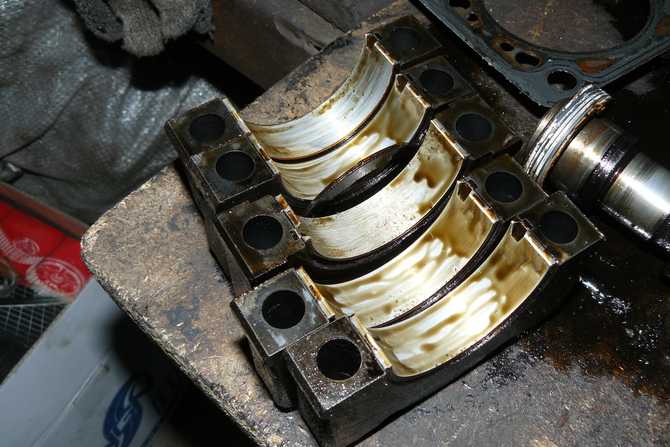

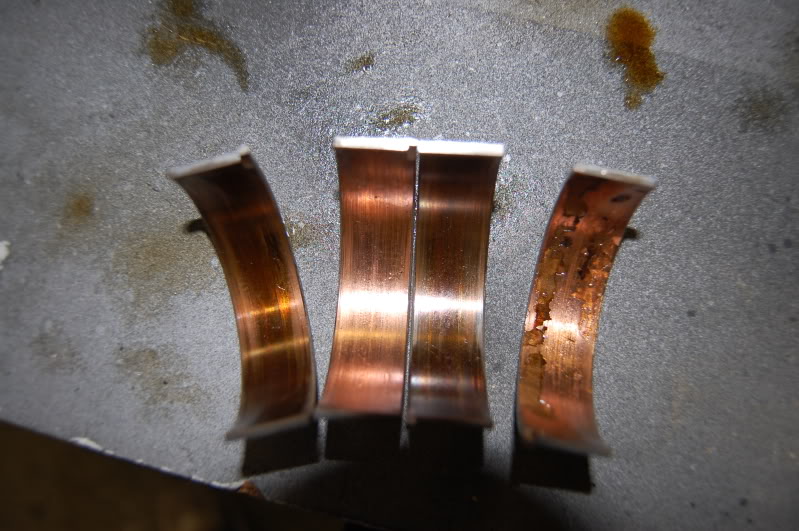

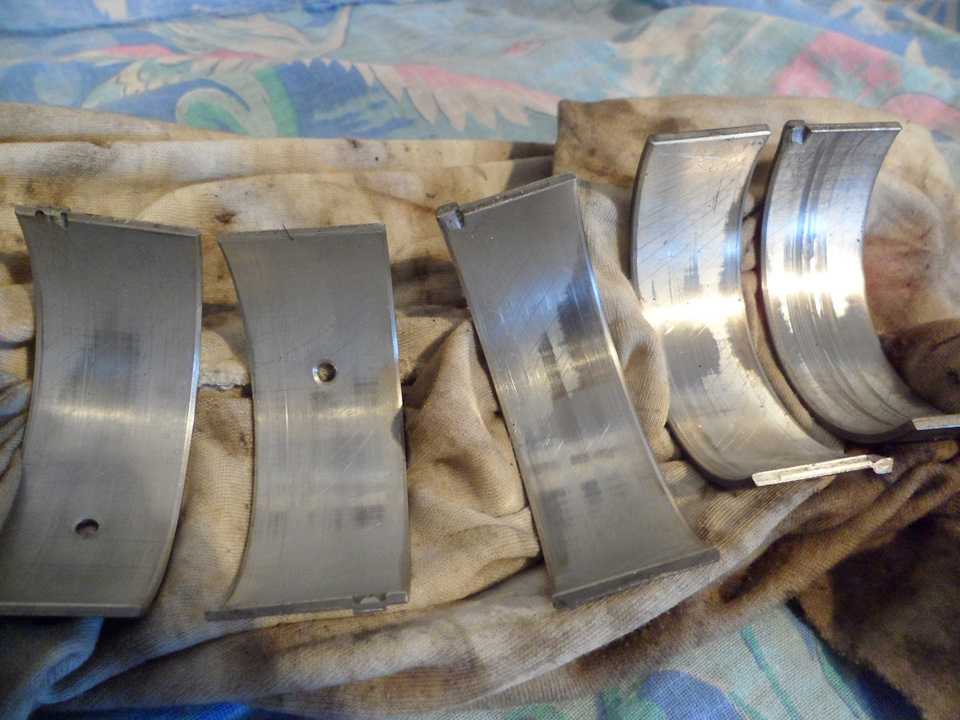

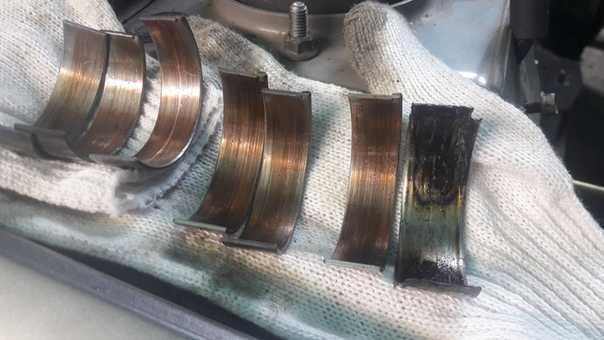

После снятия полуколец следует в обязательном порядке оценить их состояние. Если видимых задиров и повреждений нет, можно обойтись простой заменой. Однако при сильной потрёпанности, шлифовка КВ обязательна. Поэтому придётся снимать его с креплений, а для этого — вытаскивать мотор.

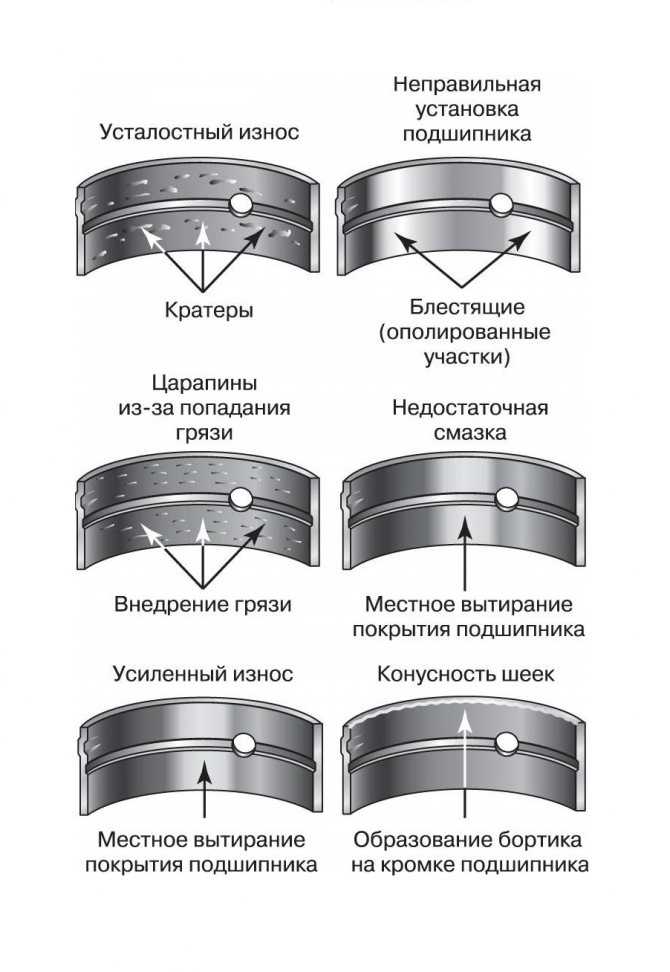

Подробнее про оценку состояния:

ямки или карманы — усталостный износ;
царапины и въевшаяся грязь — некачественное моторное масло;
истёртая поверхность — недостаточное количество смазки;
фаски на кромке — конусность шеек.

Отличие коренных вкладышей от шатунных

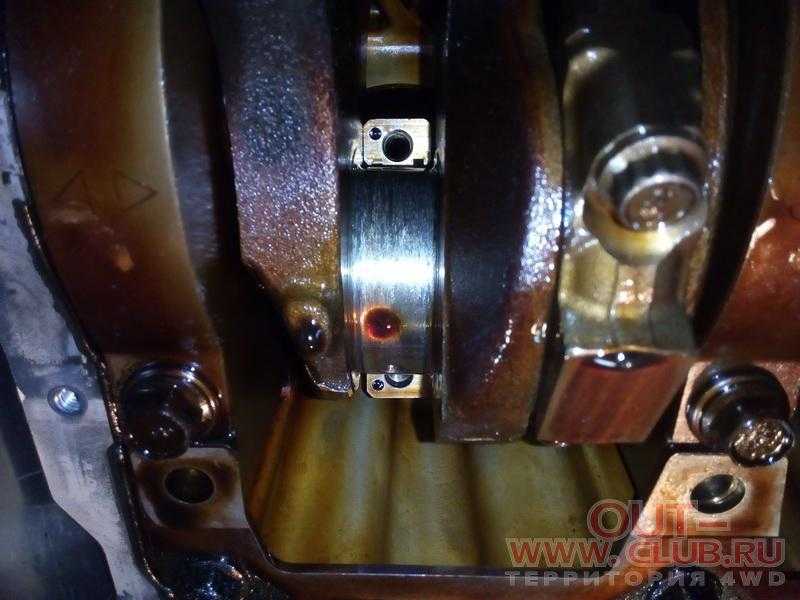

Шатунные вкладыши устанавливаются в постели между шатуном и шатунной шейкой коленчатого вала. Коренные вкладыши устанавливаются на коренные шейки коленвала ДВС.

Коренные от шатунных отличаются диаметрами и толщинами пластин. Коренные толще и в них есть масляные каналы через которые масло от коренного вала подается к шатунным подшипникам.

Кволити Моторс › Блог › Проворот вкладышей

Причины проворота вкладышей

Двигатель является основным агрегатом современного автомобиля. Именно он, за счет постоянного сжигания топливно-воздушной смеси, вырабатывает энергию, которая позволяет транспортному средству передвигаться. Часть ее уходит на питание навесного оборудования и бортовой сети, а также зарядку аккумуляторной батареи. Силовые установки могут отличаться по типу топлива, объему камеры сгорания, количеству цилиндров, наличию или отсутствию наддува (турбины или компрессора). Однако основной принцип действия неизменен – в цилиндр поступают в нужных пропорциях горючее и воздушная масса. Происходит возгорание (за счет искры или высокой температуры), в результате которого выделяется энергия. Она заставляет поршень двигаться вниз (от верхней мертвой точки к нижней).

Поршни сопряжены с шатунами, которые установлены на коленчатом валу. Благодаря их движению этот элемент вращается, перерабатывая энергию в крутящий момент. Конечно, современные моторы представляют собой большое количество деталей, без которых их работа была бы просто невозможна. Однако именно кривошипно-шатунный механизм является основой любого двигателя внутреннего сгорания. Также стоит отметить, что эти элементы – наиболее нагружены. Они подвергаются как термическим воздействиям (например, средняя рабочая температура бензинового силового агрегата колеблется рядом с отметкой 100 градусов), так и механическим – при взаимодействии деталей происходит трение, которое не может не сказываться негативным образом на состоянии компонентов системы.

Для обеспечения свободного хода коленчатого вала используются специальные подшипники скольжения, которые называются вкладышами. Существуют два типа таких элементов – шатунные и коренные. Первые устанавливаются между шейками вала и шатунами, вторые – в тех местах, где вал соприкасается с блоком ДВС. На эти детали также подается смазочный материал, что позволяет избежать повышенного трения между компонентами и, как следствие, избежать их ускоренного износа. Однако, безусловно, говорить о том, что воздействие полностью нивелировано, нельзя. И, даже несмотря на очень серьезный запас прочности, такие детали имеют ограниченный ресурс.

Однако существуют факторы, которые способны серьезно сократить жизненный цикл этих деталей. В первую очередь, конечно же, стоит отметить неправильный выбор смазочного материала. Слишком густое или слишком жидкое масло не может создать нужную пленку, способную защитить элементы от повышенного трения. Отметим, что речь идет не о конкретных характеристиках состава, а о том, что каждый ДВС требует определенного типа смазки. Также нельзя не сказать и о низком уровне масла – при постоянном голодании износ подвижных элементов происходит гораздо быстрее.

Стоит сказать и об ошибках при выполнении капитального ремонта двигателя. Например, вкладыши могут быть попросту неправильно затянуты. В этой связи под серьезной нагрузкой их срывает с посадочного места. В целом, именно эта ситуация и называется среди автолюбителей проворотом вкладышей. Явным признаком такой неполадки может быть стук при работе ДВС, а также отказ в запуске. Конечно, при обнаружении посторонних шумов следует незамедлительно прекратить эксплуатацию автомобиля, поскольку она может существенно усугубить ситуацию. В этом случае правильным решением станет транспортировка машины до места проведения ремонта на эвакуаторе.

Симптомы проворота вкладышей

К сожалению, проворот вкладышей – это поломка, которая происходит мгновенно. То есть, каких-либо проявлений дефектов до момента выхода деталей из строя обычно не наблюдается. Поэтому подготовиться (даже морально) к такому происшествию не получится. Пожалуй, исключением можно назвать ситуацию, при которой Вы владеете автомобилем с очень большим пробегом. В таком случае возможна поломка элементов по причине достижения максимальной выработки. Нужно понимать, что ни один агрегат, даже самый надежный, не способен работать вечно.

При провороте вкладышей появляется сильный стучащий звук, который сопровождает работу мотора. Он исходит от нижней части ДВС (блока). Однако нередко происходит заклинивание коленвала или обрыв шатуна. Эта ситуация, конечно, намного серьезнее. Мотор в таком положении запускаться не будет. Однако торопиться приобретать запчасти не стоит – для начала необходимо провести тщательную диагностику. Отметим, что стук при работе силовой установки может иметь и другие причины. Например, такой же симптом характерен для растянувшейся цепи газораспределительного механизма. Однако в этом случае он будет идти от верхней части ДВС.

Точная диагностика требует частичной дефектовки ДВС. К сожалению, иначе увидеть состояние вкладышей не представляется возможным. Конечно, это непростая операция сама по себе, поэтому опытные мастера для начала исключают все остальные возможные причины возникновения таких стуков. Также грамотные специалисты поступают и при подозрении на заклинивание коленчатого вала, ведь отказ в запуске мотора может быть вызван и другими дефектами.

Последствия проворота вкладышей для двигателя

Важную роль при возникновении серьезных поломок играют действия водителя. Во-первых, необходимо следить за поведением своего автомобиля и внимательно относиться к появлению нештатных ситуаций. Во-вторых, если присутствие ошибок в работе системы очевидно – эксплуатацию транспортного средства необходимо прекратить. Если этого не сделать – последствия могут быть гораздо серьезнее, поскольку в таком случае многократно возрастает нагрузка как на поврежденную деталь, так и на сопряженные с ней.

Что делать, если коленвал неисправен?

Повреждение коленчатого вала встречается редко в современных автомобилях, но тем не менее все же происходит время от времени. Стоит ли в этом случае ремонтировать автомобиль (стоит ли игра свеч)? Какими затратами обернется ремонт коленвала? Отвечаем на наиболее важные вопросы.

Коленчатый вал – важный элемент двигателя внутреннего сгорания. Это та деталь, которая превращает кинетическую энергию, получаемую при сгорании топлива в двигателе, в механическую. Также коленвал служит связующим звеном между двигателем и коробкой передач, которая в свою очередь распределяет крутящий момент на колеса. К сожалению, если коленвал выходит из строя из-за дефекта, дорогостоящего ремонта не избежать.

Провернуло вкладыш: возможные причины, описание и особенности решения проблемы

Что делать при снижении или отсутствии компрессии в цилиндрах двигателя?

Структура и функция коленчатого вала

Если вы хотите понять функцию коленвала, то, чтобы это было проще, вспомним, что такое велосипедные педали, которые соединены между собой специальным валом. Ваши ноги при вращении педалей выполняют точно такую же роль, которую играют в двигателе поршни, прикрепленные к шатунам, толкающим коленвал. На велосипеде, чтобы вращать колеса, вам нужно крутить педали вверх и вниз.

По сути, наши ноги на велосипеде (если их сравнивать с конструкцией двигателя) представляют собой два поршня с шатунами, которые ходят вверх и вниз в двухцилиндровом моторе. Вместо же звездочки, которая, вращаясь от движения педалей, передает по цепи крутящий момент на заднее колесо, в двигателях внутреннего сгорания используется коленвал, который и преобразует энергию, получаемую от хода поршней и шатунов, в механическую. С одной стороны коленвала расположен маховик, который передает крутящий момент на коробку передач.

Почему проворачиваются вкладыши? Основные причины и как их избежать

Капитальному ремонту двигателя владелец авто редко бывает рад: это долго и почти всегда дорого. Но когда в моторе проворачиваются вкладыши – вариантов не остается. Услышать такой диагноз не желает никто, поэтому важно знать, почему это происходит и что делать, чтобы предупредить неприятный сюрприз.

Что такое вкладыши?

Вкладыши в двигателе условно делятся на шатунные (между шатунами и его шейками коленчатого вала) и коренные (между коленвалом и корпусом ДВС). Они играют роль подшипников скольжения.

Полукольца вкладышей занимают места в специальных пазах, упираясь во фронтальные части блока специальными выступами по краям. Плотность прилегания вкладыша зависит от его натяга, который задается конструктивно и зависит от размера полукольца и диаметра его посадочного места.

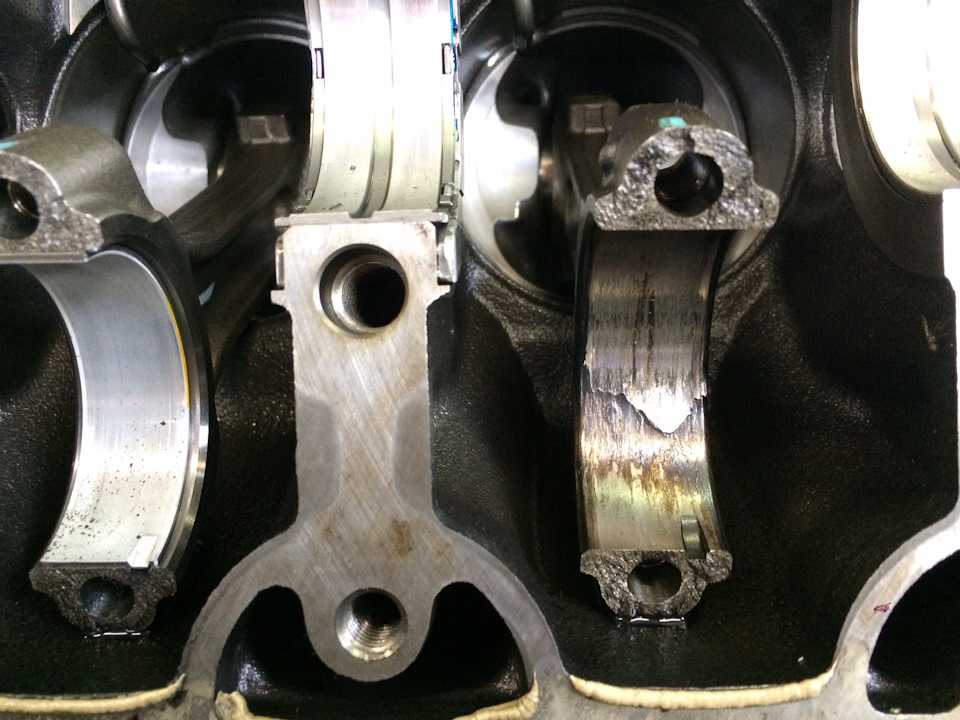

Если пластина теряет упор, она выскакивает из паза и «прикипает» к коленвалу, выводя мотор из строя.

Почему это происходит?

На вкладыши двигателя в процессе его эксплуатации постоянно действует сила трения, из-за чего он постепенно стирается. Но естественный износ пластин является только одной из множества причин проворачивания вкладышей.

К печальному исходу могут привести ошибки при подборе запчастей, при сборке мотора и простая халатность мастера. Неквалифицированный ремонт двигателя зачастую оборачивается выбором вкладышей неподходящего размера или с браком, неправильной их установкой и затяжкой. Когда натяг вкладыша недостаточен, нагрузки распределяются неравномерно, пластина начинает вибрировать, и нарушается масляная пленка. В результате коленвал «цепляет» вкладыш и вырывает его из ложа.

Недобросовестный и недостаточно опытный моторист может установить некондиционный коленчатый вал, забыть смазать детали, не заметить или не устранить дефекты и неисправности системы, такие как разбитые посадочные места вкладышей и крышки шатунов, износ масляного насоса и т.

д.

Помимо этого, спровоцировать проворот вкладышей может механическое повреждение от случайно попавшего инородного тела. В процессе выработки моторного масла, особенно если оно не соответствует требованиям и спецификациям, в него могут попадать частицы металла от трущихся элементов системы, нагар, шлам и прочий опасный мусор.

Наконец, проворачивающий момент зависит от характеристик и количества смазки.

Более вязкое масло обеспечивает не только усиление трения, но и увеличение толщины масляного клина, разъединяющего трущуюся пару. Но с ускорением вращения коленвала растет температура деталей, и смазка между ними разжижается от нагревания, становясь тоньше.

Слой смазки может уменьшиться и естественным образом – при падении уровня масла, например, в результате его утечки.

Истончение пленки с сохранением высоких нагрузок приводит к ее разрыву, появлению сухого трения и, как результат, – проворачиванию вкладышей двигателя.

Как избежать проворачивания вкладышей?

регулярно проходите диагностику технического состояния двигателя;
следите за уровнем моторного масла и производите его замену вовремя, соблюдая интервалы, указанные в руководстве по эксплуатации;
выбирайте только качественную оригинальную смазку в строгом соответствии со спецификациями, указанными производителем вашего автомобиля;
покупайте только оригинальные запчасти и обслуживайтесь у квалифицированных мастеров в сервисах, готовых предоставить гарантии на свою работу.

Расскажите нам в комментариях о том, сталкивались ли Вы с этой проблемой или Вам удалось предупредить эту проблему? Возможно это очень пригодится читателям в будущем. Так же подписывайтесь на наш канал в ДЗЕНЕ.

Причины поломок шатунных вкладышей

Специалисты по ремонту двигателей внутреннего сгорания видят несколько причин, по которым подшипники скольжения проворачиваются. Зачастую это связано с излишне густым маслом, в которое попадают частички металла. Смазка со стружкой оказывает на вкладыши абразивное воздействие. Нередко случается и полное отсутствие масла. Особенно этим страдают автомобили с изношенными маслосъёмными кольцами. Часть смазки просто уходит «в трубу». В результате провернуло вкладыш и двигатель отправляется на ремонт. Могут быть недостаточно затянуты между собой крышки подшипников. И, наконец, еще одна причина. Это слишком жидкое масло. Особенно такие продукты вредны для моторов, работающих под высокими нагрузками.

Как определить износ вкладышей коленвала и помочь механизму?

При ремонте двигателя очень часто возникает вопрос, как определить износ вкладышей коленвала и их следующий ремонтный размер (который они будут иметь после грядущей расточки). Как правило, для замеров применяется микрометр (измеряет линейные размеры), но можно с достаточной точностью вычислить это визуально. Сразу же оценивается возможность дальнейшей расточки коленчатого вала.

Замена требуется практически незамедлительно в том случае, когда провернуло вкладыши коленвала. Об этом вам скажет громкий стук механизма и постоянные попытки мотора глохнуть, иногда шейки клинит, тогда ехать дальше точно не получится. Во всех других случаях необходимо проводить тщательный осмотр, и, если на шейках наблюдаются волнообразные канавки, которые можно почувствовать руками, коленчатый вал необходимо растачивать и устанавливать вкладыши соответствующего ремонтного размера.

Нарушение натяга

Если провернуло вкладыши, причины могут быть и в этом. В серийных автомобилях, собранных на заводе квалифицированными специалистами, такого не будет. А вот если мотор уже ремонтировали, то, скорее всего, подбор вкладышей был выполнен неверно и натяг нарушился. Когда мотор работает, вкладыши испытывают повышенный момент трения. Этот момент стремится провернуть вкладыш. А из-за пониженного усилия, которое удерживает деталь на месте, риск проворачивания увеличивается в разы. Под действием неравномерной нагрузки, слабая посадка подшипника трения заставляет вкладыш вибрировать. Также нарушается смазочная пленка. В результате деталь проворачивается, а удерживающий порожек не в состоянии воспрепятствовать этому.

Кволити Моторс › Блог › Проворот вкладышей

Причины проворота вкладышей

Симптомы проворота вкладышей

Замена вкладышей без разборки, если нет износа коленвала

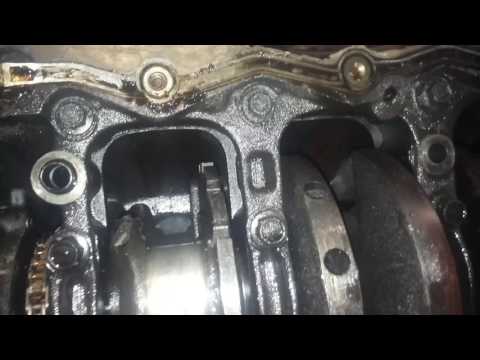

Посмотрев, это 8-ми минутное видео по замене шатунных вкладышей, даже новичок может разобраться с таким ремонтом. Поэтому, рекомендую, не поленитесь и посмотрите это видео.

Из этого видео, вы узнаете, что для снятия коренных вкладышей не обязательно снимать коленвал. При помощи нехитрых манипуляций легко можно проверить состояние коренных подшипников и, если они изношены, заменить их не разбирая полностью двигатель.

Дефект коленчатого вала: причины и симптомы

В современных машинах повреждение коленвала стало довольно-таки редким явлением. Обычно коленчатый вал может выйти из строя в основном по двум причинам: нехватка моторного масла и превышение нагрузки на двигатель. Последняя причина современным машинам не грозит, поскольку электроника контролирует все функции двигателя и отключает подачу топлива, когда двигатель начинает испытывать повышенную нагрузку. Особенно эта защита актуальна, когда стрелка на тахометре находится на красной отметке.

Получается, подобная защита является своеобразным электронным ограничением оборотов двигателя, точно так же как работает электронный ограничитель скорости, встроенный во все современные автомобили.

Чаще же всего убить коленвал можно нехваткой моторного масла. Когда коленвалу не хватает смазки, это разрушает шатунные подшипники и затем более крупные основные подшипники, в которых вращается коленвал. Однако для наступления фактического ущерба от нехватки масла требуется довольно много времени – примерно до четверти часа, до тех пор, пока остаточное моторное масло в герметичных подшипниках не будет полностью использовано. В такой ситуации из-за сухого трения начнется разрушение подшипников и износ коленвала.

Но почему в современных автомобилях поломка коленвала – более редкое явление, чем в старых машинах? Все дело в том, что во многих современных машинах двигатели оснащены турбиной, которая быстрее выйдет из строя в случае острой нехватки моторного масла. Так что, по сути, коленвал не успеет получить критичный износ.

Тем не менее в некоторых современных автомобилях все же случается поломка коленвала, которая, как правило, дает о себе знать грохотом (громким стуком).

Источники

https://oootdssk.ru/provernulo-vkladysi/
https://NpfGeoProm.ru/ob-avtomobilyah/provernulo-vkladyshi-simptomy.html
https://TeamsPro.ru/tormoza/provorot-vkladyshej-kolenvala.html
https://AirBrush-master.ru/motor/provorot-vkladyshej.html
https://FB.ru/article/287990/provernulo-vkladyish-vozmojnyie-prichinyi-opisanie-i-osobennosti-resheniya-problemyi
https://mzoc.ru/prochie/pochemu-provorachivaet-vkladyshi-kolenvala.html
https://garobelaz.ru/prochee/provernulo-vkladyshi-chto-eto-takoe.html
https://autostuk.ru/provernulo-vkladyshi-shatunnye.html
https://AutoMotoKit.ru/transmissiya/provorot-vkladyshej-kolenvala.html
https://gt-models.ru/pro-avtomobil/priznaki-provernutogo-vkladysha.html
https://SpecTorg.su/transmissiya/provorot-vkladyshej.html

[свернуть]

Если провернуло вкладыши какие признаки

Автомобили admin26.02.2020

В мае этого года начал замечать, что у двигателя приболело «сердечко», но ремонт постоянно откладывал, постоянно внушая себе, что ничего страшного не произойдёт. Двигатель не выдержал такой наглости, и примерно через месяц начал потихоньку намекать что серьёзно заболел. Сначала выражалось это в низком давлении масла и шатунном стуке на несколько секунд после пуска двигателя, но шли недели, и намёки становились всё серьёзнее. По идее понятно, что тут надо срочно скидывать поддон и смотреть вкладыши, но меня утешало то, что гремело только при пуске, а при работе было всё нормально. Проездил так до начала ноября, и всё-таки решил заглянуть посмотреть. Давление масла уже горело на холостых, а стук начал периодически появляться не только при пуске, но и при оборотах, выше 4000. И вот, в один прекрасный зловещий день, внезапно возникла важная и неотложная поездка. Как обычно, завёлся и поехал. Накатав примерно 70 км приехал и стоял минут 5 около гаража с заведённым двигателем. Работал он примерно на 1000 оборотах, и масло горело в полнакала, а я периодически подгазовывал, чтобы его погасить. Потом заглушил движок и ушёл, а минут через 30 решил загнать в гараж. На улице было около -20, и двигатель остыл за это время, а когда я его завёл и газанул примерно до 2500, сбросил до 1000 а потом попытался тронуться, он издал скрипящий звук и заглох. Попытался завести опять, но он крутился кое как, будто сел аккумулятор. Последнему было всего две недели от покупки, и он был полностью заряжен, поэтому я понял, что это был ультиматум, типа, «либо лечи меня, либо вообще словлю клина». В гараж заехали уже на ручной тяге, и брутальные способы или «подключить сварочник в режиме пуска» не стали, а слили масло и скинули движок.

Масло было чистое, без стружек и каких-либо других признаков заструганных вкладышей, и это уже немного обрадовало. Когда сняли поддон, колено было повёрнуто второй и третьей шейкой вниз, которые мы открутили первым делом. Третий вкладыш оказался нормальным, а вот нижней части второго ни в крышке ни на шейке не оказалось. Поначалу было маленько не понятно, в чём дело, но когда из шатуна достали верхнюю часть, то увидели, что нижний вкладыш сорвало и затянуло в верхний.

Сначала мы погрустнели, и сгоряча решили скидывать колено и нести на шлифовку, но потом, преждё чем всё разбирать, тщательно протёрли и внимательно рассмотрели. На постели крышки были царапины, но не было выработки, и даже сохранилась заводская насечка.

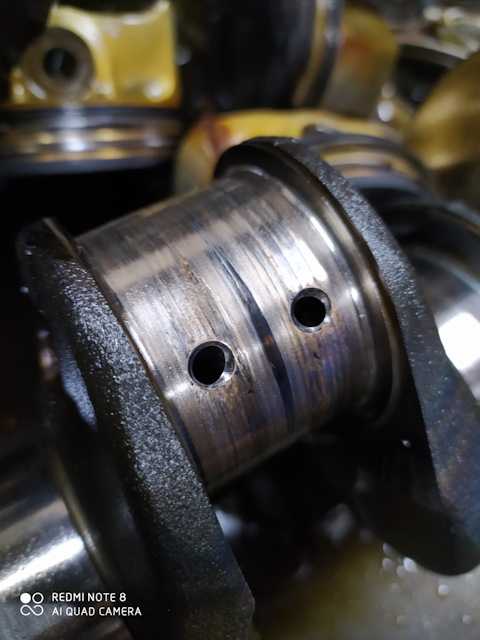

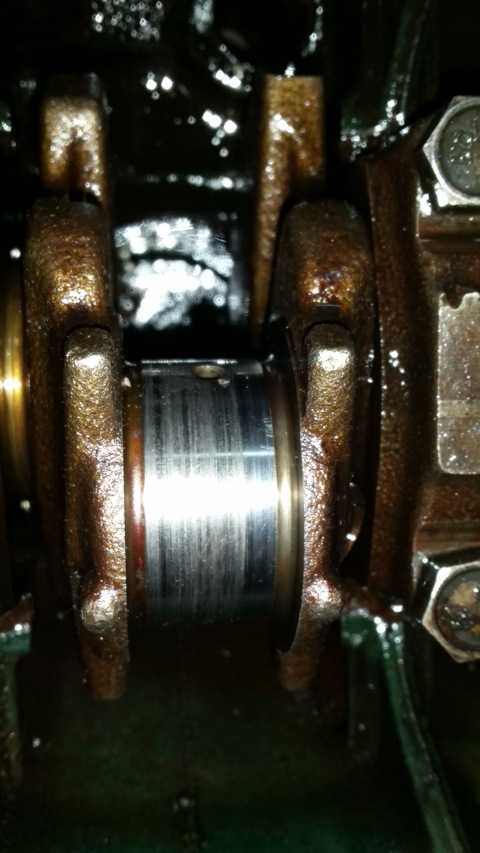

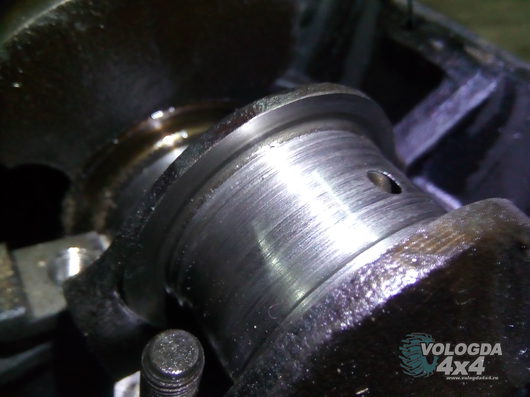

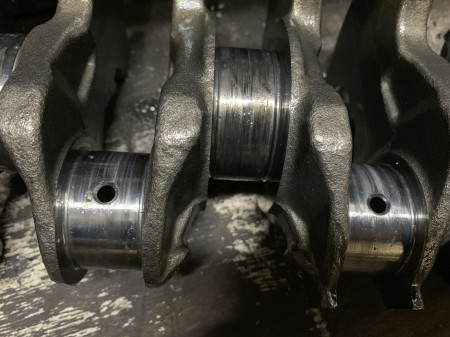

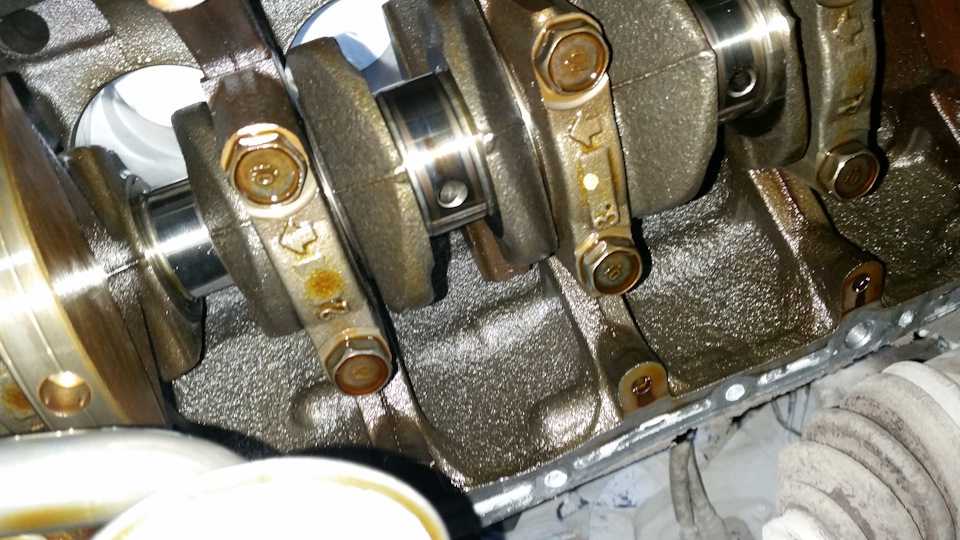

Шейка коленвала была шершавой, но без глубоких царапин и выбоин, а также на ней были прилипшие стружки с поверхности вкладыша, которые легко соскоблились.

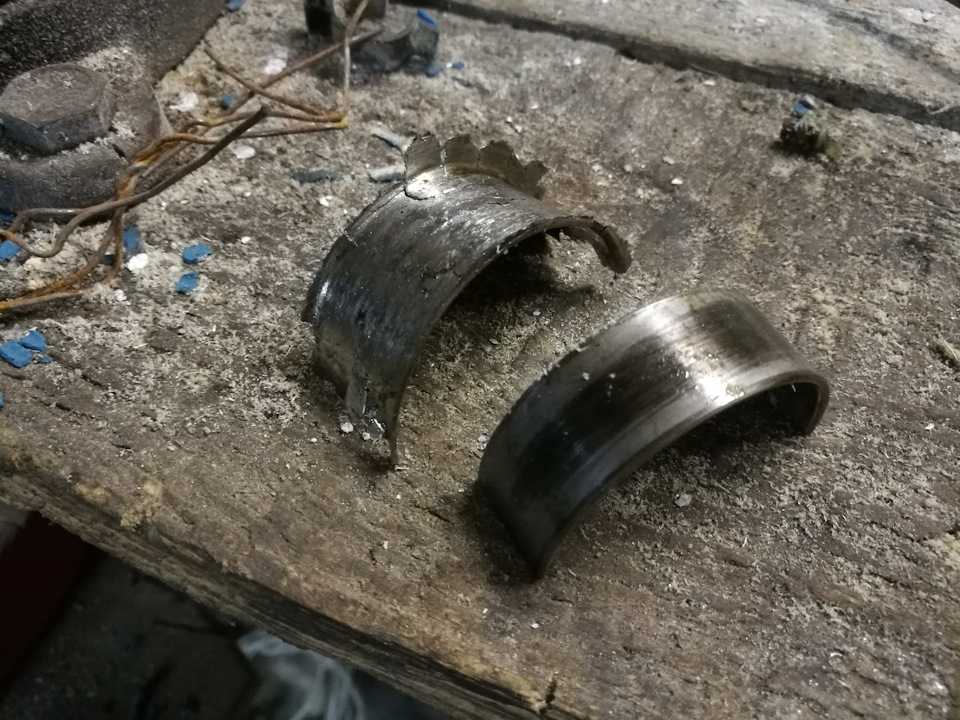

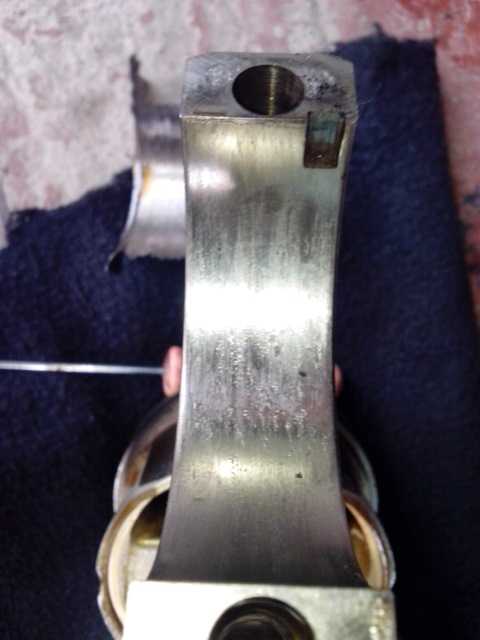

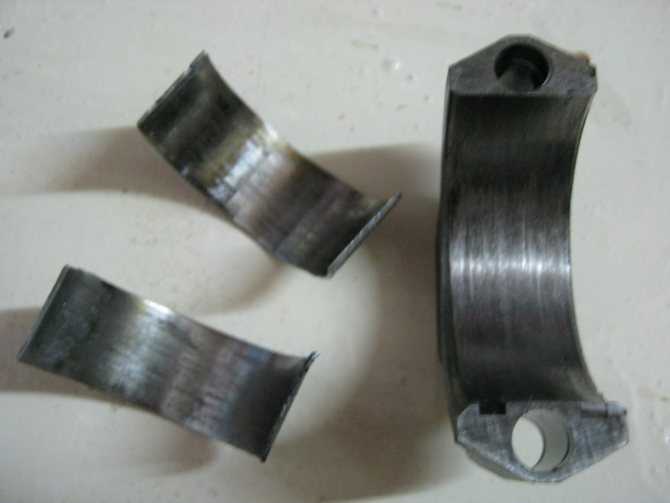

Вкладыши тоже были практически одинаковой толщины, за исключением срубленного конца у нижнего, а внутренняя поверхность верхнего вкладыша местами сохранила блеск и имела глубокие борозды. Его наружная поверхность, и постель шатуна не имели никаких признаков трения, а значит верхнюю часть вкладыша в шатуне не проворачивало. По шейке сделали 6 замеров, она оказалась практически в норме. В общем покумекали, и вспомнив, что этому движку надо проходить только до лета, решили поставить эксперимент, а конкретно, — почистить шейку нулёвкой, поставить новые вкладыши и шестерни насоса и всё собрать.

На запчасти раскошеливаться не стал, а купил только самое необходимое, — что было убито, расходники, и всё, мирное существование чего мы нарушили (прокладки и сальники).

Иногда водители ощущают характерное стучание во время работы двигателя. Двигатель по-прежнему работает, но с стуком. Причиной этого может являться проворачивание шатунных вкладышей.

Почему проворачивает шатунный вкладыш

Основные причины проворота вкладышей:

не достаточно были зафиксированы вкладыши;
вкладыши прикипели.

Неисправности коленчатых валов

Рассмотрим типичные неисправности коленчатых валов:

течи сальников коленчатого вала;«масляное голодание» рабочих поверхностей;механические повреждения коленчатых валов;естественный физический износ;ненормальный повышенный физический износ.

Как правило, первое, с чем сталкиваются автомобилисты, — это течь масла из-под резиновых уплотнений (сальников коленвала). Это широко распространенная проблема на двигателях с пробегом. Подтекающий сальник требует замены. В некоторых случаях замена масла на более вязкое поможет остановить течь на какое-то время.

Для коленчатых валов, как и для других деталей двигателя, наиболее опасно «масляное голодание». Причиной может быть поломка маслонасоса, забитый канал подачи масла, низкий уровень масла в двигателе. Это приводит к повышенному трению подшипников, нагреванию элементов. Дальнейшая эксплуатация двигателя в таком режиме приведет к его перегреву, полному заклиниванию и к капитальному ремонту. «Клин» на ходу может привести к критическим повреждениям вала или других узлов двигателя.

Вода и топливо попадая в масло меняют его хим. состав и степень вязкости. Причиной может быть значительный износ цилиндропоршневой группы, нарушенная структура прокладок, микротрещины в блоке двигателя или ГБЦ.

Со временем шейки и подшипники подвергаются износу, увеличивается допустимый зазор, появляется люфт коленвала, это приводит к возрастанию вибраций, двигатель начинает «стучать». Характерный стук двигателя — критичный сигнал. При его появлении необходимо прекратить движение и срочно обратиться в автосервис. Если коленчатый вал разбалансирован или смонтирован неправильно, может возникнуть повышенный ненормальный износ контактных поверхностей.

Что делать, если провернуло шатунный вкладыш

При обнаружении симптомов проворота вкладышей следует доехать до автосервиса или до своего гаража, если собираетесь заменить их своими руками, а лучше заглушить двигатель и транспортировать на буксире или эвакуатором, если есть возможность.

Проворот вкладышей шатунных менее затратный и трудоемкий, если прекратить эксплуатацию при обнаружении стуков, чем проворот вкладышей коренных. Если не обращали внимание на посторонние стуки в двигателе и продолжали ездить в таком состоянии, то, возможно, провернутые шатунные вкладыши приведут к дорогостоящему капитальному ремонту двигателя.

В основном, если провернуло один шатунный вкладыш, то его меняют на новый и, на этом ремонт закончен. В таком случае, так как сам шатун не менялся, ресурс отремонтированной пары шейка коленвала-шатун будет меньше положенного.

Последствия проворота вкладышей

Замена вкладышей без разборки, если нет износа коленвала

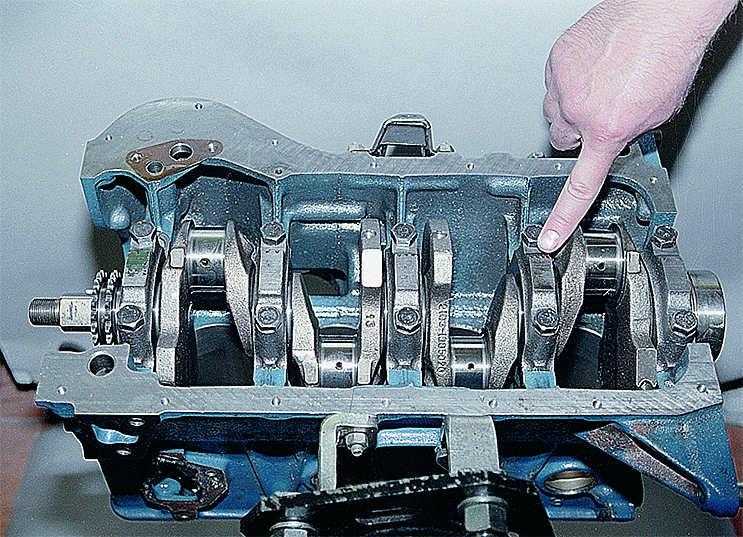

Как менять шатунные и коренные вкладыши показаны на примере автомобиля Хонда Аккорд.

Ремонт

Для замены коренных вкладышей требуются комплекты гаечных ключей и отверток и микрометр. Ремонт коренных вкладышей включает несколько операций.

Прежде всего нужно обеспечить доступ к автомобилю снизу. То есть следует установить его над смотровой ямой либо на эстакаду.
С клеммы аккумуляторного блока снимают минусовой провод.
Далее демонтируют поддон картера двигателя (это наиболее простой способ доступа, можно начать разборку сверху и вывесить двигатель).
После этого с блока цилиндров снимают держатель заднего сальника коленвала.
Потом удаляют крышку привода распредвала с прокладкой.
Затем снимают со звездочки-шкива коленвала цепь.
Далее нужно пометить взаимное расположение крышек подшипников относительно блока цилиндров и шатунов относительно их крышек.

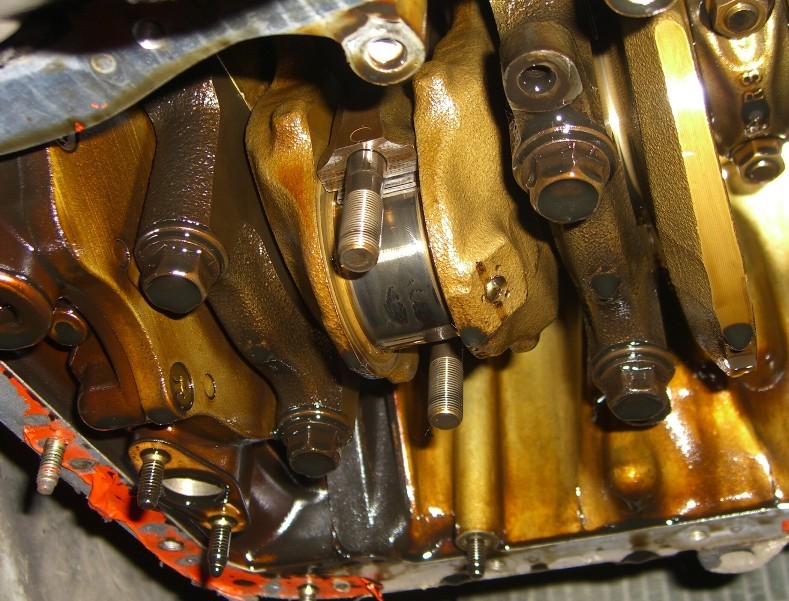

Затем ключом на 14 откручивают гайки крышки шатуна и демонтируют ее с вкладышем.
Данные операции повторяют для всех шатунов.
По завершении крышки сдвигают вверх.
Потом вынимают вкладыши коренные из крышек и шатунов.

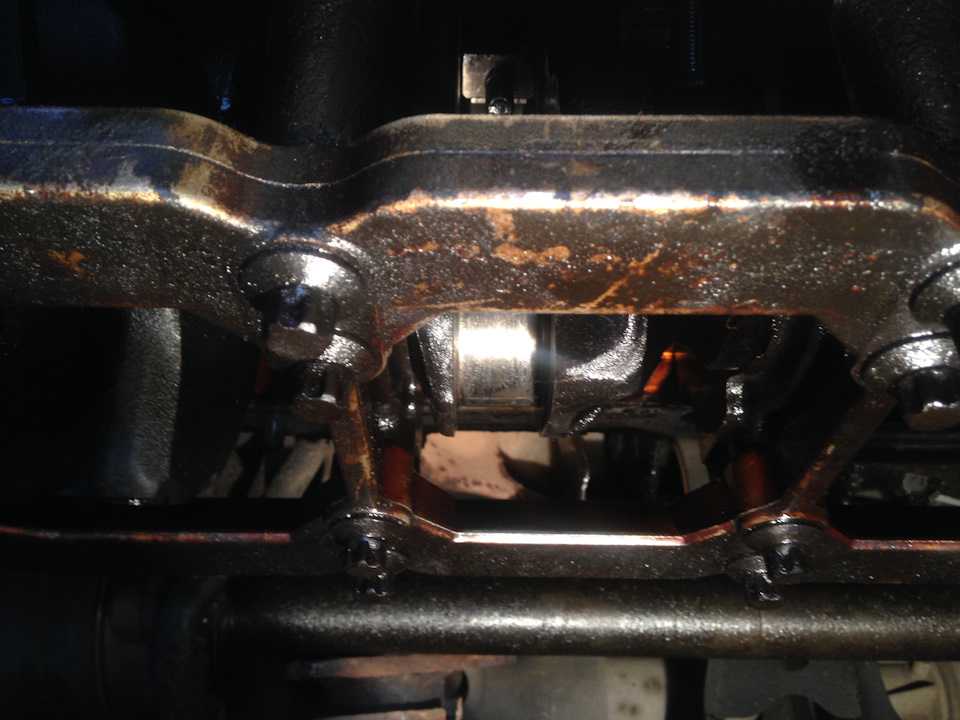

Далее ключом на 17 откручивают болты крышек коренных подшипников коленвала.

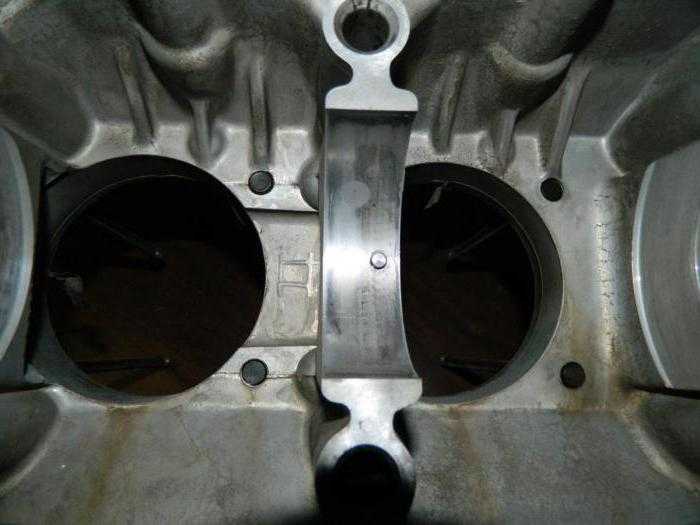

Сначала демонтируют крышку последнего из них.
Она открывает доступ к упорным полукольцам в проточках задней опоры коленвала. Их извлекают, нажимая на концы тонкой отверткой.
Данные операции повторяют для оставшихся крышек подшипников. При этом нужно придерживать коленчатый вал. Следует отметить, что крышки обозначены номерами, а отсчет ведется от носка коленвала.
Затем его вынимают из картера.
Сначала извлекают вкладыши шатуна, а затем коренные вкладыши коленвала.

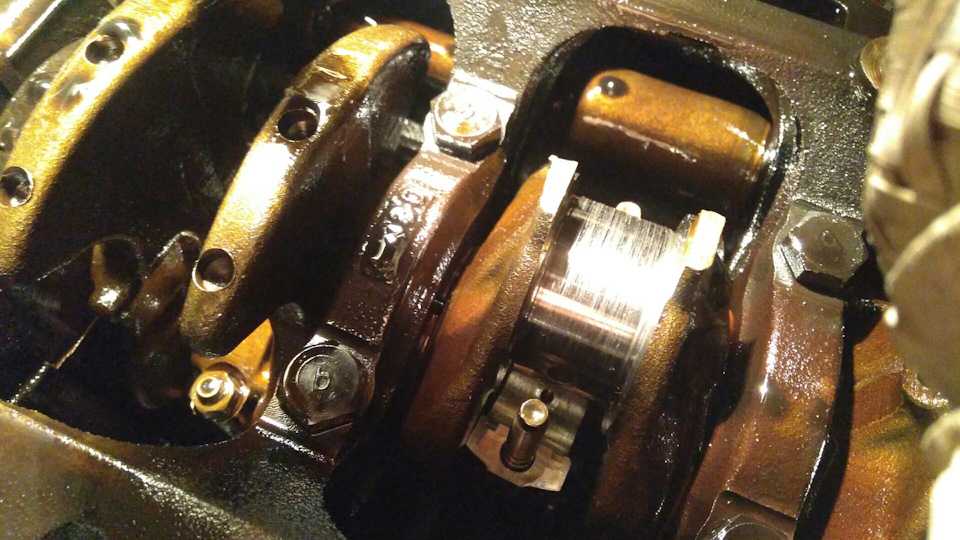

Коленчатый вал нужно осмотреть на предмет повреждений. Если они присутствуют, деталь меняют.

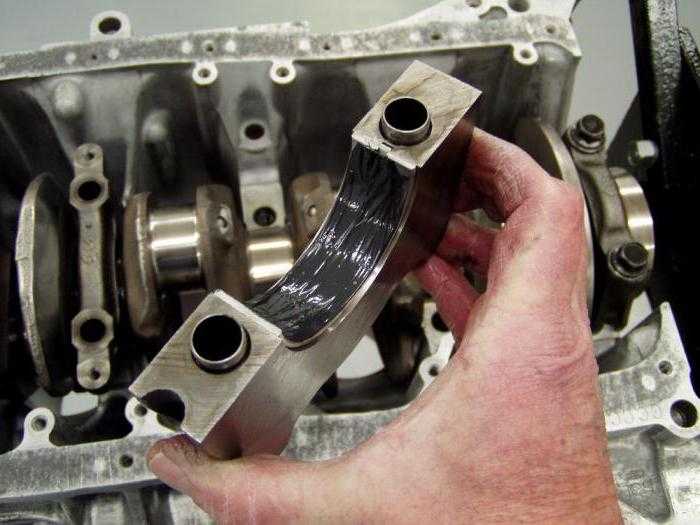

Также исследуют шатунные и коренные крышки путем измерения микрометром. Полученные данные соотносят с табличными.
При необходимости детали шлифуют. В таком случае нужно будет измерить их для вычисления ремонтного размера вкладышей.
Коленвал очищают путем промывки керосином и продувания полостей.

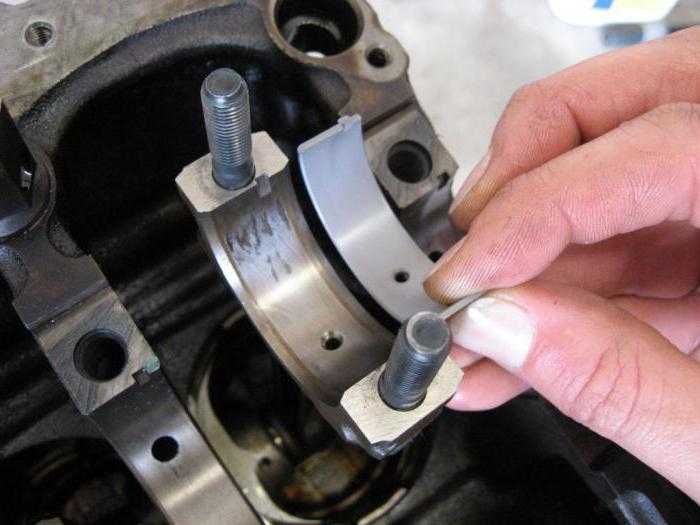

Затем устанавливают новые вкладыши подшипников.
В проточки постели пятого подшипника монтируют упорные полукольца канавками к коленвалу.
Далее проверяют зазор между данными деталями. Нормальной величиной считают 0,06-0,26 мм. Если он более 0,35 мм, используют кольца увеличенной толщины.
Коленвал устанавливают в блок, предварительно смазав маслом.
Затем монтируют крышки подшипников и проверяют свободу вращения коленвала.
На него устанавливают шатуны, вкладыши и крышки.
Потом монтируют поддон масляного картера.
После этого устанавливают держатель коленвала с задним сальником.
Наконец, устанавливают оставшиеся детали.
В завершение регулируют натяжение цепи ГРМ, ремня генератора и момент зажигания.

Шатунный вкладыш – что это?

Разница между коренными и шатунными вкладышами

Механический износ

Первая причина, по которой при ремонте двигателя проводят замену коренных и шатунных вкладышей, это выработка. Изнашиваются детали вследствие механических нагрузок. Многие пытаются сберечь вкладыши, однако это бесполезно. Здесь замешана физика, а физические процессы по-другому работать не могут. Износ неизбежен. Антифрикционный слой на вкладыше со временем стирается. Это ведет к свободному ходу коленвала. Появляются люфты. В результате этого снижается давление масла, причем вполне существенно. На большинстве двигателей, которые отличаются высокой надежностью, если провернуло вкладыш, это говорит об их износе.

Материалы подшипников скольжения

Материалы, из которых делают подшипники, должны обладать многими, иногда противоречивыми, свойствами.

• Усталостная прочность (максимальная нагрузка) – максимальная циклическая нагрузка, которую подшипник выдерживает в течение неограниченного числа циклов. Превышение этой нагрузки приводит к образованию усталостных трещин в материале.

• Сопротивление схватыванию (совместимость) – способность материала подшипника сопротивляться свариванию с материалом вала во время прямого физического контакта между ними.

• Износостойкость – способность материала подшипника сохранять свои размеры несмотря на присутствие абразивных частиц в масле, а также в условиях механического контакта с валом.

• Прирабатываемость – способность материала подшипника компенсировать небольшие геометрические дефекты вала и гнезда за счет незначительного локального износа или пластической деформации.

• Абсорбционная способность – способность материала подшипника захватывать мелкие чужеродные частицы, циркулирующие с маслом.

• Коррозионная стойкость – способность материала подшипника сопротивляться химическим воздействиям окисленных или загрязненных масел.

• Кавитационная стойкость – способность материала подшипника выдерживать ударные нагрузки, производимые схлопывающимися кавитационными пузырьками (пузырьки образуются в результате резкого падения давления в текущем масле).

Эксцентриситет подшипникаскольжения

Соответственно длительная и надежная работа подшипника скольжения достигается соединением высокой прочности (усталостной прочности, износостойкости, кавитационной стойкости) с мягкостью (прирабатываемостью, сопротивлением схватыванию, абсорбционной способностью).

То есть материал должен быть одновременно и прочным, и мягким. Это звучит парадоксально, однако существующие подшипниковые материалы соединяют эти противоположные свойства – правда, с определенным компромиссом.

Для достижения этого компромисса используются композитные структуры, которые могут быть или слоистыми (мягкое покрытие, нанесенное на прочное основание) или дисперсными (мягкие частички, распределенные внутри прочной матрицы).

Биметаллические подшипники имеют стальное основание, обеспечивающее жесткость и натяг в тяжелых условиях повышенной температуры и циклических нагрузок.

Второй слой материала состоит из антифрикционного сплава. Его толщина относительно велика: она составляет около 0,3 мм. Толщина антифрикционного слоя – важная характеристика биметаллических подшипников, способных прирабатываться и приспосабливаться к относительно большим геометрическим дефектам. Биметаллический подшипник также обладает хорошей абсорбционной способностью, поглощая как мелкие, так и крупные включения в масле.

Обычно рабочий слой делают из алюминия, содержащего 6–20% олова в качестве твердого смазочного материала: именно олово обеспечивает антифрикционные свойства. Кроме этого, сплав часто содержит 2–4% кремния в виде мелких включений, распределенных в алюминии. Твердый кремний упрочняет сплав и обладает способностью полировать поверхность вала – поэтому его присутствие особенно важно при работе с валами из ковкого чугуна. Сплав может быть дополнительно упрочнен небольшими добавками меди, никеля, марганца, ванадия и других элементов.

Триметаллические подшипники, помимо стального основания, имеют промежуточный слой из медного сплава, содержащего 20–25% свинца в качестве твердой смазки и 2–5% олова для упрочнения меди.

Третий слой представляет собой покрытие на основе свинца, которое также содержит около 10% олова, повышающего коррозионную стойкость сплава и несколько процентов меди для упрочнения. Толщина покрытия составляет всего 12–20 мкм. Низкая толщина покрытия повышает его усталостную прочность, однако снижает антифрикционные свойства (прирабатываемость, абсорбционную способность, сопротивление схватыванию), особенно если мягкое покрытие было подвергнуто износу. Между промежуточным слоем и свинцовистым покрытием наносится очень тонкий (1–2 мкм) слой никеля, служащий барьером, предотвращающим диффузию олова из покрытия в промежуточный слой.

Измерение высоты выступа стыкаподшипника

Инновационные материалы для подшипников скольжения постоянно разрабатываются производителями подшипников. Это новые материалы, способные работать в тяжело нагруженных двигателях (дизельные двигатели с непосредственным впрыском топлива, двигатели с турбонаддувом), а также в гибридных и старт-стоп двигателях, в том числе:

• высокопрочные алюминиевые биметаллические материалы;

• прочные металлические покрытия для триметаллических подшипников;

• полимерные композитные покрытия, содержащие частицы твердых смазочных материалов;

• бессвинцовые экологически чистые безвредные материалы.

Свойства подшипниковых материалов

Свойства материалов подшипников, характеризующие прочность и мягкость, сочетаются в различных пропорциях у разных материалов.

Отличные мягкие антифрикционные свойства триметалла ограничены толщиной покрытия (12 мкм). Если геометрический дефект или чужеродные частицы превышают толщину покрытия, ее антифрикционные свойства резко падают.

Мягкие свойства биметалла несколько ниже, чем у триметалла, однако они не ограничены толщиной покрытия, поэтому биметаллические подшипники способны прирабатываться к относительно крупным несоосностям и другим геометрическим дефектам. С другой стороны, усталостная прочность (максимальная нагрузка) биметаллических подшипников ниже (40–50 МПа), чем у триметаллических материалов (60–70 МПа). Также биметаллические подшипники без кремния хуже работают с чугунным валом.

Причины поломок шатунных вкладышей

Как определить поломку

При проворачивании коренных вкладышей тут же выходит из строя коленчатый вал и блок цилиндров. В случае проворачивания шатунных подшипников, из строя выйдет сам шатун, колневал, а также блок цилиндров. В результате автовладельцу может помочь только капитальный ремонт мотора. Эту поломку можно определить. Существуют некоторые признаки провернутых вкладышей. Один из них – это характерный металлический стук по всему мотору.

Признаки неисправности вкладышей коленвала

Провернуло вкладыши двигателя: что делать

Часто на многочисленных форумах, посвященных автомобильной тематике, можно прочитать темы о стуках в двигателе или о провернутых вкладышах. Это аварийная ситуация в ДВС. Когда говорят, что провернуло вкладыш, это значит, что подшипники скольжения на коленчатом валу и на шатунах вырвало из посадочного места и они пришли в негодность. Это серьезная поломка, которая случается достаточно часто. Автолюбители видят причину в низкокачественных моторных маслах от неизвестного производителя.
Но причин значительно больше, и они напрямую не связаны со смазкой и ее качеством. В доказательство этому есть множество примеров, когда коренные вкладыши выходят из строя, если в двигатель залито брендовое оригинальное масло. Или наоборот — подшипники работают не одну сотню тысяч километров на маслах среднего качества. Давайте разберемся, почему проворачивает вкладыши коленчатого вала, какие факторы на это влияют и что является главной причиной этого явления.

Как поставить вкладыши на коленвал – порядок действий

В большинстве случаев замена вкладышей производится на СТО, однако при желании любой водитель, имеющий навыки ремонта и умеющий пользоваться инструментом, вполне может попытаться осуществить эту операцию самостоятельно. Для этого нужно последовательно сделать такие действия:

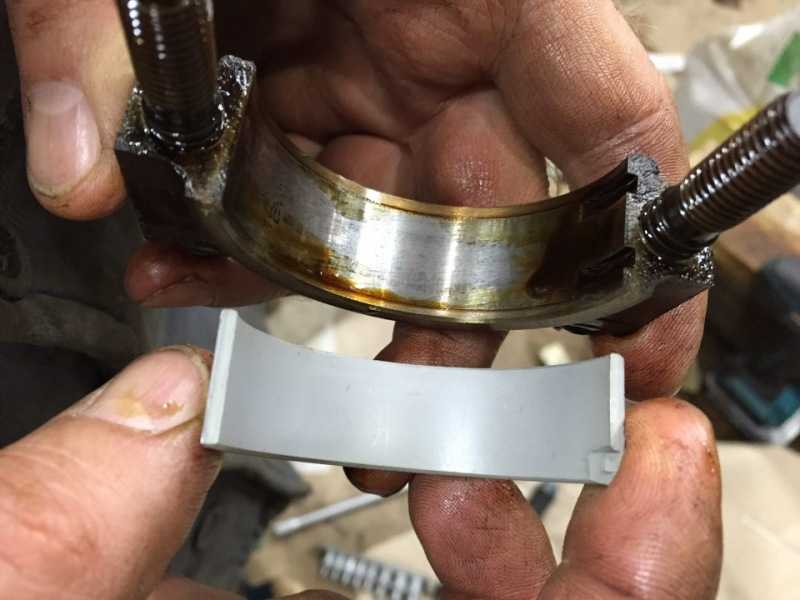

Первым делом важно проверить зазор между вкладышем и коленвалом. Для этого калиброванная пластмассовая проволока располагается на нужной шейке. После этого устанавливается крышка с вкладышем и затягивается с необходимым усилием (примерно 51 Н·м (Ньютон на метр), измерить эту величину можно, затягивая обследуемый узел динамометрическим ключом). После снятия крышки зазор определяется по степени сплющивания проволоки. Для оценки этого параметра существует номинальный зазор для каждой марки авто, и если проволока свидетельствует о том, что зазор больше, то потребуется ремонтный вкладыш.
После проверки зазоров на всех шатунных шейках необходимо снять шатуны, демонтировать коленчатый вал и отправить его в расточку. Шлифовка проводится на специальном станке (центростремителе), который есть, конечно, не у каждого. Поэтому лучше это делать у мастера. После проведения расточки нужно выполнить подбор вкладышей коленвала, тут опять поможет микрометр и дальнейшая примерка с замером зазора.
Когда размер вкладышей окончательно подобран, производится установка коленчатого вала в обратном порядке. Его элементы необходимо расположить на свои посадочные места и закрутить крышки коренных подшипников.
Далее нужно решить вопрос, как поставить вкладыши на коленвал, и установить шатуны на свои места. Для этого они смазываются моторным маслом, их крышки закручиваются, так что непосредственная установка занимает минимум времени, не говоря о подготовке. Сборку коленчатого вала важно проводить с тем же сцеплением и маховиком, установленным в двигателе до ремонта.

Разница между коренными и шатунными вкладышами

Причины проворачивания вкладышей

Итак, коленчатый вал — это деталь, которая работает в жестких условиях, и ей приходится выдерживать колоссальные нагрузки в условиях экстремальных температур. Чтобы механизм надежно удерживался на оси и мог обеспечивать правильную работу всего кривошипно-шатунного механизма, необходимы вкладыши. Шейки на валу работают в качестве внутренней обоймы. Вкладыши — в качестве наружной.

В блоке ДВС имеются каналы для подачи смазки под давлением. За счет масляной пленки, которая обволакивает вкладыши, коленчатый вал может вращаться. Почему же автовладельцы сталкиваются с ситуациями, когда в двигателе провернуло вкладыши коленвала? Есть несколько возможных причин. Давайте рассмотрим их ниже.

Механический износ

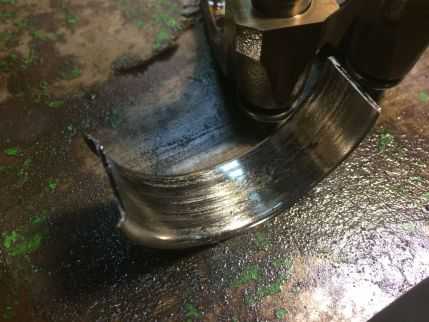

Признаки износа вкладышей

Попадание инородных тел. Инородные тела могут попасть в двигатель в большинстве случаев, когда мы его ремонтируем, и мы не видим, когда случайно что-нибудь попадет в картер двигателя. Это обычно попадает грязь, песок, мусор. Грязь быстро распространиться по двигателю и нанесет большой урон ему. Частицы песка будут царапать во всех трущихся местах двигателя, и двигатель может быстро выйти из строя.

Методы устранения.

При попадании грязи на поверхности вкладыша есть образование царапин, задирав, необходимо слить масло и поменять его. Проверить фильтра масленые и воздушные на целостность. Промыть двигатель промывочной жидкостью, чтобы удалить все частицы грязи.

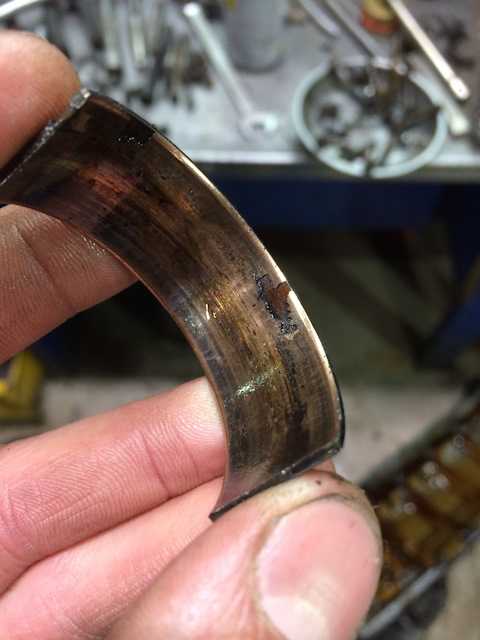

Коррозионное стирание

На обратной поверхности вкладыша идет коррозионное стирание. В данном случае причин может быть несколько.

1 При ремонте двигателя были слабо затянуты крепежные болты

2 Двигатель часто работал на высоких оборотах

3 Инородные тела находятся на поверхности опоры вкладышей

4 Установлены вкладыши не того размера

коррозионное стирание

Методы устранения причин неполадок также разнообразны

1 Болты затягивать манометрическим ключом согласно нужному усилию

2 Постарайтесь поберечь двигатель и не выжимать с него последние соки на больших оборотах.

3 Всегда контролировать чистоту сборки вкладышей.

4 Вкладыши используйте соответствующего размера.

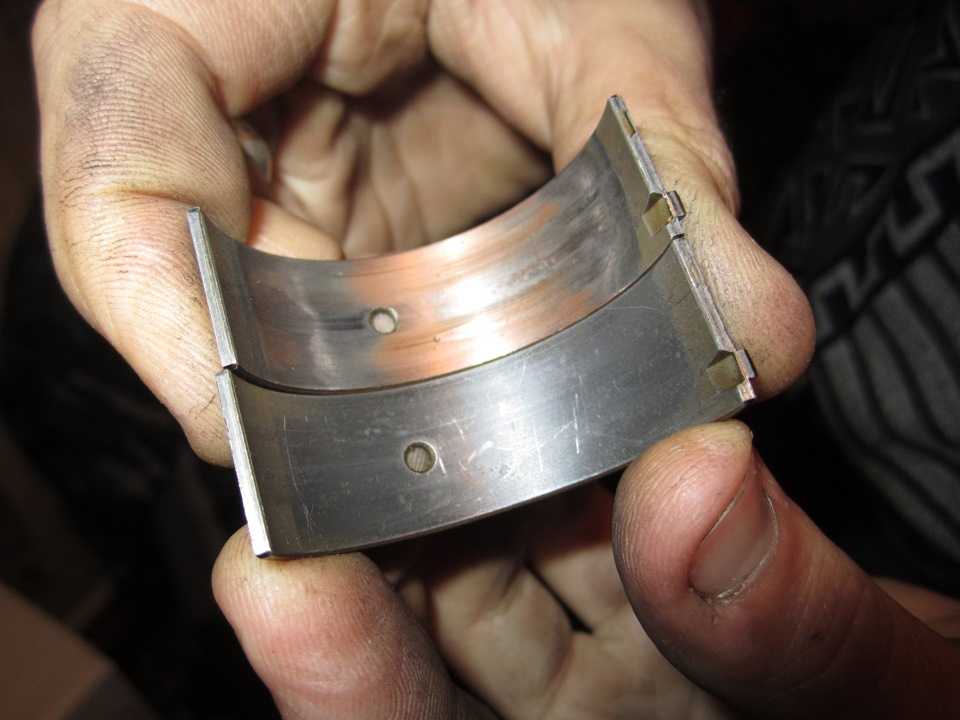

Усталость металла

Признаки. При усталости металла будет хорошо видно на вкладыше отслоение частиц металла в середине вкладыша где происходит максимальная нагрузка. При долгой эксплуатации будет происходить тоже самое.

усталость металла

Причины их несколько.

1 Неравномерная нагрузка на вкладыши при работе двигателя.

2 Вкладыши не соответствуют требованиям завода изготовителя (брак).

3 Троит двигатель, неравномерная его работа.

4 Вибрация двигателя.

Метод устранения

1 Проверить визуальное состояние вкладышей.

2 Проверить колен вал, снять размеры , заменить вкладыши.

3 Устранить причины неравномерной работы двигателя.

4 Замерить компрессию в цилиндрах двигателя.

СМОТРИТЕ ВИДЕО

Источник: zil-130-431410. ru

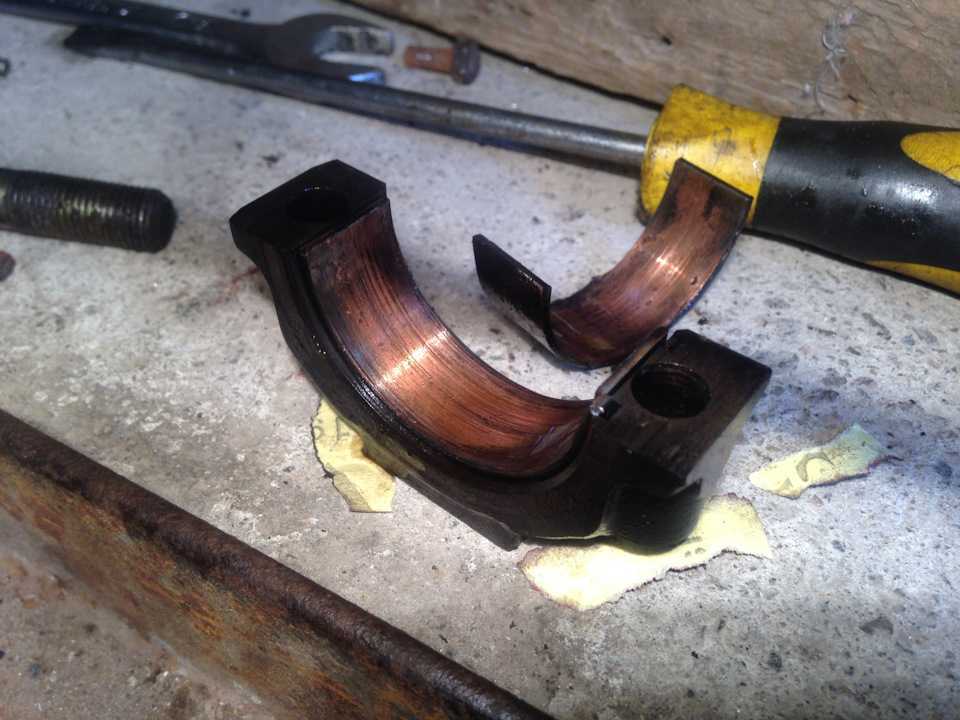

Проворачивание шатунных вкладышей коленвала

Она устанавливается на специальное посадочное место. Наружные стенки на полукольцах имеют специальные выступы, которые еще в необкатанном и неразработанном двигателе упираются во фронтальную часть блока цилиндров. В определенный момент посадочное место просто не может удержать шатунный вкладыш. В результате типичная ситуация — провернуло вкладыш. Пластина не просто проворачивается, но и прилипает к шейке коленчатого вала. В этом случае мотор глохнет и больше не заведется.

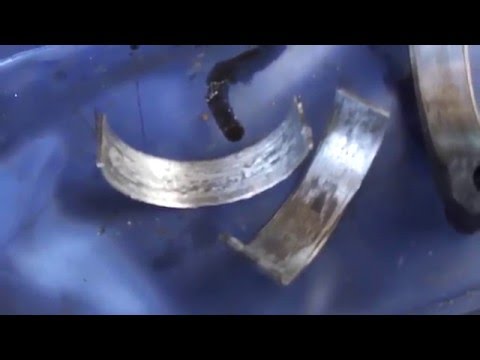

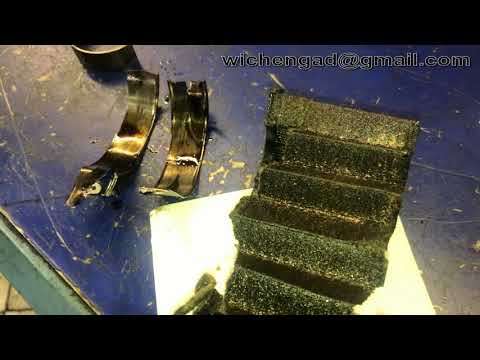

Вкладыши коленвала: неисправности и подбор новых деталей (видео)

Одним из важнейших элементов привычного нам ДВС является коленвал. За счет него энергию от сгорания топлива можно передать смежным элементам и обеспечить вращение колес. Ключевой момент здесь: вал вращается. На первый взгляд ничего особенного, но любой инженер подтвердит, что работа с вращающимися элементами требует особого подхода. Ведь необходимо обеспечить вращение для вибраций, а также нагрева, обусловленного действием сил трения. В этом очень помогают вкладыши коленвала, представляющие собой полукольца с т.н. антифрикционным покрытием. На первый взгляд, очень простая вещь, однако грамотному автолюбителя нужно знать об этих элементах коленвала все.
Об устройстве вкладышей, их неисправностях, а также методике замены вы узнаете из материала Avto.pro .

Причины поломок шатунных вкладышей

Нарушение натяга

Когда мотор работает, вкладыши испытывают повышенный момент трения. Этот момент стремится провернуть вкладыш. А из-за пониженного усилия, которое удерживает деталь на месте, риск проворачивания увеличивается в разы. Под действием неравномерной нагрузки, слабая посадка подшипника трения заставляет вкладыш вибрировать. Также нарушается смазочная пленка. В результате деталь проворачивается, а удерживающий порожек не в состоянии воспрепятствовать этому.

Проверка и замена вкладышей

Когда нужно менять?

Поскольку коленвал функционирует в условиях высоких температурных и физических нагрузок, только подшипники могут удержать его на своей оси. Шейки, как коренные, так и шатунные, исполняют роль внутренних обойм, а вот вкладыши — наружных. Как и другие элементы мотора, вкладыши со временем изнашиваются, что приводит к необходимости их замены.

Физический износ является важным условием, при котором возникает необходимость снятия и замены элементов. Как бы автолюбитель не желал избежать износа, это невозможно. Эксплуатация транспортного средства с изношенными деталями может привести к выходу из строя двигателя.

Однако необходимость снятия и установки новых запчастей может возникнуть и в других случаях. К примеру, часто отечественные автолюбители сталкиваются с такой проблемой, как проворачивание вкладышей. Тонкая пластина элемента монтируется в специальную канавку, а снаружи выступы упираются в торцевые части подшипников. В некоторых случаях, когда нагрузки очень высокие, выступы не в состоянии удержать вкладыш, в результате чего последний проворачивается.

В этом случае дальнейшая работа двигателя внутреннего сгорания будет невозможной, эта неисправность возникает по следующим причинам:

в результате использования очень вязкого масла;
при отсутствии смазывающей жидкости или попадании в нее абразива;
при очень малом натяге при монтаже крышек подшипников;
если масло недостаточно вязкое;
если двигатель регулярно эксплуатируется в условиях высоких нагрузок и перегрузок.

Признаки износа

Если вы уже поняли, что ремонт мотора вашего автомобиля неизбежен, то вам наверняка будет интересно выявить износ элементов. Чтобы определить замеры, вам потребуется микрометр, однако выявить поломку можно и визуально. В ходе осмотра вам также потребуется оценить возможность последующей расточки вала.

А вот если вкладыши начали проворачиваться, то их снятие и установка новых должна производиться как можно быстрее. Одним из признаков износа является громкий стук вала, снижение мощности двигателя, а также его регулярные попытки заглохнуть.

В том случае, если заклинили шейки, то движение на автомобиле будет невозможным. Так или иначе, но вам придется осуществить подробный осмотр элементов. Если на шейках будут выявлены волнообразные повреждения, которые в принципе можно прочувствовать и руками, то коленвалу необходимо расточка. Соответственно замена вкладышей коленвала в этом случае также будет необходимой. Если вы собрались покупать новые детали, то лучше это сделать после того, как мотор будет расточен, ведь если износ достаточно большой, то вы можете прогадать с размером.

Последовательность действий по замене

На сегодняшний день процедура снятия и установки вкладышей коленвала не особо популярна среди наших автомобилистов. Водители в большинстве случаев доверяют эту процедуру специалистам, но некоторые все же решаются на то, чтобы произвести замену элементов в домашних условиях. Мы рекомендуем осуществлять ремонт своими руками только в том случае, если вы имеете хоть какие-то знания.

В целом процесс замены вкладышей описан ниже:

Перед тем, как приступить к замене компонентов, необходимо проверить наличие зазора между валом и вкладышем. Чтобы сделать это, вам потребуется использовать калиброванную пластиковую проволоку, которая находится на шейке. Затем крышка с элементов устанавливается и затягивается с необходимым усилием, в данном случае этот показатель составляет 51 Нм. Все замеры следует производить с помощью динамометрического ключа. Когда крышка демонтирована, показатель зазора будет соответствовать степени сплющивания проволоки. Для оценки нужного параметра следует использовать номинальный зазор, данный показатель должен быть указан в сервисном мануале к вашему авто. В том случае, если при проверке зазора вы выявили, что он больше того, который указан вашим автопроизводителем, то вкладыши придется менять. Покупка вкладышей осуществляется строго в соответствии с вашей моделью авто, если зазор слишком большой, то покупайте детали только после расточки вала.
Когда все зазоры были замерены, необходимо будет демонтировать шатуны со всех шеек. Затем снимается коленчатый вал и осуществляется его расточка. Непосредственно сам процесс шлифовки должен происходить на центростремителе. Естественно, такое устройство вряд ли найдется в гараже у рядового автомобилиста, поэтому процедуру шлифовки все же лучше будет доверить профессионалам. Когда коленвал расточен, приступаете к выбору ремонтных вкладышей. В этом случае вам опять придется воспользоваться микрометром, затем осуществите примерку вкладышей вала. Снимая старые вкладыши, обратите внимание на их состояние — возможно, их выход из строя обусловлен внешними механическими воздействиями. Чтобы неисправность не повторилась через некоторое время, причину желательно устранить, разумеется, если она в принципе есть. Ведь как вы помните, выход из строя вкладышей может быть следствием физического износа.
Только после того, как вы окончательно выбрали запчасти для ремонта, можно приступить к процессу установки коленчатого вала. Все действия по монтажу осуществляются в обратной последовательности, все должно быть сделано правильно и строго в соответствии с требованиями автопроизводителя. Только когда все компоненты будут установлены на свое место, можно закрутить крышки коренных подшипников.
После этого приступаете к процедуре монтажа непосредственно самих вкладышей вала, а также шатунов. В целом этот процесс не должен занять много времени и сил. Ремонтные вкладыши необходимо смазать моторной жидкостью, после чего закручиваются их крышки. Собственно, сам монтаж довольно прост, если не считая подготовительные процессы.

Как определить поломку

Ремонт и последствия

Типичная ситуация — провернуло вкладыши. Что делать? Решить проблему можно по-разному, в зависимости от характера повреждений. В некоторых случаях можно обойтись заменой вкладышей со шлифовкой коленвала. В сложных ситуациях ремонт будет значительно дороже.

Если провернулся шатунный вкладыш, то в современных двигателях это не является серьезной проблемой. Но это не касается коренного. Часто случается ситуация, что поврежденный вкладыш просто меняется, и мотор работает дальше. Специалисты не рекомендуют такой подход. Ресурс восстановленной таким образом пары шатун-шейка коленчатого вала может сильно сократиться. Гораздо более приемлемый вариант — это замена шатуна, с которым случилась проблема. Также если провернуло вкладыши (ВАЗ-2172 в том числе), обязательно ломается и замок на шатуне. Более оптимально будет расточить коленвал под следующий ремонтный размер и выполнить полную замену вкладышей и шатунов. Шлифовать вал после проворачивания необходимо в обязательном порядке.

Почему проворачивает шатунные вкладыши или вкладыши коленвала

Вкладыши шатунов или коленвала являются подшипниками скольжения, на которые дополнительно подается моторное масло из системы смазки двигателя. Данное решение позволяет нагруженным деталям свободно и легко перемещаться, при этом достигается такое сопряжение нагруженных элементов, в котором отсутствуют зазоры и люфты. Под такими подшипниками скольжения следует понимать высокопрочный стальной лист особой формы, на который нанесено специальное антифрикционное покрытие.

Проворачивание шатунных вкладышей или вкладышей коленвала является серьезной неисправностью, которую необходимо устранять незамедлительно. Чаще всего водитель узнает о возникшей проблеме благодаря появлению отчетливого характерного шатунного стука или стука коленчатого вала двигателя. Дальнейшая эксплуатация ДВС, в котором провернут вкладыш, крайне не рекомендуется, так как поломки данного рода причиняют значительный ущерб не только сопряженным деталям, но и другим узлам силового агрегата. Далее мы поговорим о том, что делать, если провернуло шатунный вкладыш, какой может быть причина и последствия в результате такой поломки.

Описание работы вкладышей

Перед тем как перейти к описанию признаков, причин и методов по устранению износа вкладышей, необходимо разобраться в их предназначении, видах и принципе работы.

Существует два типа вкладышей коленчатого вала — коренные и шатунные. По сути, вкладыши являются подшипниками скольжения, и в их задачи входит выдерживание значительных нагрузок, возникающих между шатуном и шейкой коленчатого вала. В современных машинах (в большинстве случаев) вкладыши сделаны из пластичных алюминиевых сплавов (обычно с алюминий с оловом). Сверху они покрыты антифрикционным составом.

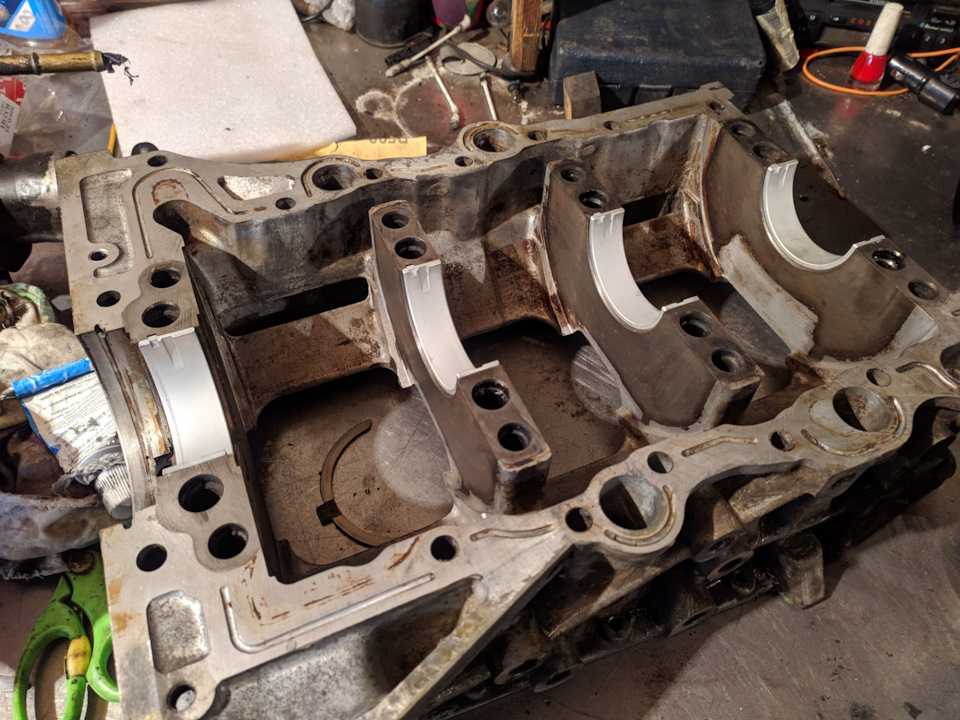

Коренные вкладыши расположены между коленчатым валом и местом, где коленвал проходит непосредственно через корпус двигателя, в посадочных местах, так называемых “постелях”. Коренные вкладыши имеют в своей конструкции отверстия, предназначенные для лучшего отвода масла. То есть, коренные вкладыши являются подшипниками скольжения для коренных шеек коленчатого вала. А по факту на коренных вкладышах держится и вращается коленвал.

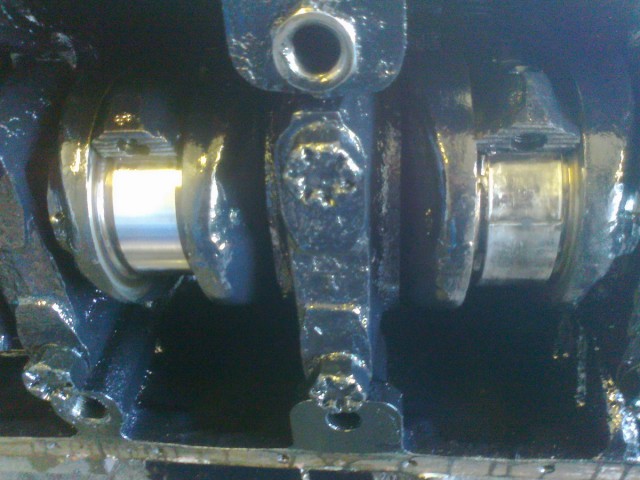

Шатунные вкладыши располагаются в нижней части головки шатунов. А шатуны, в свою очередь, закрепляются с помощью шатунных вкладышей на шатунных шейках коленчатого вала. Функция шатунных вкладышей заключается в том, что они являются подшипниками скольжения для нижних головок шатунов и шатунных шеек коленчатого вала.

Износ вкладышей подразумевает значительное увеличение их зазоров (чем больше увеличение — тем хуже). Вследствие этого падает давление в системе смазки двигателя. Обычно в таких случаях на приборной панели загорается лампочка (масленка), символизирующая о том, что давление масла значительно упало. Особенно часто это проявляется на горячем двигателе, когда вязкость масла минимальна. Водители в таких случаях говорят, что “подшипники не держат масло”. Износ вкладышей — очень опасная проблема, которая может привести к большому износу других деталей двигателя и мотора в целом. А это может привести к значительному уменьшению их ресурса и повреждению.

Рекомендуется менять вкладыши при каждом капитальном ремонте двигателя.

Звук от стука коренных вкладышей обычно глухой, с металлическим оттенком. Его легко выявить, когда двигатель работает на холостых оборотах, и после этого обороты резко увеличиваются (резко надавить на педаль газа). При этом на них идет большая нагрузка и появляется стук. Аналогично нужно поступить и с шатунными вкладышами.

Несложно найти, и в каком именно цилиндре стучат вкладыши. Для этого нужно поочередно отключать (выкручивать) свечи зажигания на бензиновом двигателе или форсунки топлива на дизельном. Если при какой-либо выкрученной свече упомянутый стук пропал, значит, в этом цилиндре и существует проблема.

Почему проворачивает вкладыши?

Вкладыши в двигателе установлены в специальные установочные места (постель вкладыша). Установка предполагает особую фиксацию, так как вкладыши имеют в своем теле отверстия, что позволяет подавать на них моторное масло. Указанные отверстия должны четко совпадать с отверстиями, которые высверлены в самих деталях для прохода смазки. Также фиксация вкладыша необходима с учетом того, что во время работы двигателя возникает трение по поверхностям сопряженных элементов.

С учетом вышеприведенной информации становится понятно, что если провернуло шатунный вкладыш, причина может заключаться в следующем:

Как известно, трение возникает в результате скольжения двух тел по отношению друг к другу при наличии определенной нагрузки. Общая величина силы трения будет зависеть от величины нагрузки на трущуюся пару, а также от коэффициента трения. Для того чтобы снизить силу трения при изготовлении деталей применяются специальные антифрикционные материалы, которые имеют низкий коэффициент трения.

Что касается вкладыша, антифрикционный материал наносится на его поверхность. Коленвал по отношению к вкладышам совершает вращательное движение, в месте сопряжения вкладыша и коленчатого вала возникает сила трения, которая стремится провернуть вкладыши по отношению к их установочным местам. Для защиты от проворачивания и смещения вкладыш удерживает специальный усик. Также при установке сами вкладыши вставляются с определенным натягом, величина которого рассчитана конструкторами того или иного ДВС.

Становится понятно, что избыточное трение или недостаточно надежная фиксация (слабый натяг), являются основными причинами, по которым не удается удержать вкладыш на его посадочном месте. Отметим, что во время изготовления двигателя на заводе недостаточный натяг вкладышей при сборке ДВС встречается крайне редко. Чаще проблемы с коренными или шатунными вкладышами появляются после того, как двигатель ремонтировался. Другими словами, неправильный подбор ремонтных вкладышей и другие дефекты, которые не позволяют добиться необходимого натяга, приводят к проворачиванию. Так как на КШМ воздействуют неравномерные нагрузки, вкладыши с ослабленной посадкой начинают вибрировать, масляная пленка на их поверхности разрушается, вкладыш может «прихватить». В такой ситуации проворачивание неизбежно, так как фиксирующий усик попросту не способен противостоять моменту проворачивания на самом вкладыше.

Как уже было сказано, еще одной причиной проворачивания вкладышей двигателя является превышенный момент трения, то есть нарушаются расчетные условия работы самих подшипников скольжения. Нормальная работа вкладышей предполагает так называемое жидкостное трение, то есть поверхность вкладыша и шейку коленчатого вала разделяет масляная пленка. Это позволяет избежать прямого контакта нагруженных деталей, обеспечивает необходимую смазку и охлаждение, минимизирует трение.

Вполне очевидно, что если масляная пленка будет иметь недостаточную толщину или прорвется, коэффициент трения начнет увеличиваться. Работа сопряженных деталей, которые испытывают постоянную нагрузку, в подобных условиях будет означать, что проворачивающий момент увеличился. Если проще, чем больше сила трения, тем сильнее возрастают риски проворачивания вкладышей коленвала при таких увеличенных нагрузках.

Рост нагрузок в паре вкладыш-коленвал приводит к уменьшению толщины масляной пленки или к полному разрыву (сухое трение). Параллельно увеличению силы трения происходит усиленное выделение тепла, в области трения возникают локальные перегревы. При повышении нагрева нарушается температурная стабильность масла, толщина масляной пленки еще больше снижается, вкладыш может прихватывать к поверхности шейки коленчатого вала.

Также следует добавить, что толщина масляной пленки между сопряженными деталями напрямую зависит от того, с какой скоростью указанные детали перемещаются относительно друг друга (гидродинамическое трение). Чем быстрее детали двигаются, тем интенсивнее масло попадает в зазор, который присутствует между трущимися элементами. Получается, создается более толстый масляный клин-пленка по сравнению с такой же пленкой на меньшей скорости движения сопряженных деталей. При этом необходимо учитывать тот факт, что увеличение скорости движения деталей увеличивает и силу трения, а также растет нагрев от такого трения. Это значит, что температура моторного масла начинает повышаться, смазка разжижается, толщина пленки становится меньше.

Еще на силу трения оказывает влияние то, с какой точностью изготовлены поверхности сопряженных деталей, от степени шероховатости указанных поверхностей и т.д. Если, например, поверхность вкладыша или шейки окажется неровной, тогда возникнут зоны, в которых возникнет практически сухое трение или детали будут контактировать в условиях недостаточной толщины масляной пленки. Параллельно такие зоны сухого трения могут возникать и в тех случаях, когда в моторном масле присутствуют механические частицы, то есть масло загрязнено.

Причины и признаки неисправности

Вкладыши могут выходить из строя по ряду причин. Разумеется, эксплуатационный ресурс вкладышей очень большой, так что автолюбители не так часто сталкиваются с необходимостью их замены. Но если поломка все же случилась, действовать нужно незамедлительно

. Рекомендуется сразу обратиться на СТО, где двигатель сможет осмотреть специалист. Однако продлить эксплуатационный ресурс вкладышей автолюбитель может. Вот по каким причинам данные детали могут выходить из строя:

Попадание инородных тел;
Усталость металла;
Износ вследствие проникновения олова;
Коррозия поверхности;
Грязевая эрозия;
Недостаточное смазывание;
Эрозия из-за кавитации;
Несоостность.

Как видите, причин выхода из строя довольно много. Давайте рассматривать их по порядку. Касательно
первой причины
: если на рабочую поверхность вкладыша попадают инородные тела или же грязь, дальнейший износ вкладыша происходит ускоренно. Строго рекомендована очистка системы и замена подшипников, если они имеют критический износ.
Касательно второй
: усталость может быть вызвана как длительной эксплуатацией, так и чрезмерной нагрузкой на деталь. Стоит опасатьс я как установки низкокачественных вкладышей , так и недогорания топлива в камерах и неправильного тюнинга мотора. Кроме того, имеет смысл проверить форму шейки вала.
Касательно третьей
: если вкладыш перемещается на своем посадочном месте, в местах, где слой олова значителен, он может изнашиваться намного сильнее. Здесь рекомендован осмотр, очистные работы и корректировка.
Касательно четвертой причины
: ускоренный износ детали и появление на ней следов коррозии зачастую связано с применением низкокачественного моторного масла . При этом особняком стоит выход вкладышей из строя вследствие грязевой эрозии (
пятый пункт
списка). На вид все просто: из-за скопления грязи на вкладышах, а в иных случаях и в области вокруг масляных отверстий, детали изнашиваются быстрее. На деле же причин, по которым в системе появляется так много грязи, несколько. Рекомендована замена масла, а также масляных и воздушных фильтров.

Одной из самых частых причин, по которой любые вкладыши приходится менять чаще обычного, кроется в невысоком качестве смазывания ( шестой пункт

списка). Вследствие возникновения сухого трения вкладыши могут изнашиваться очень сильно. Рекомендуется проверить систему смазывания агрегата, а также убедиться в опор вкладышей и общей целостности вала.
Касательно седьмой причины
: проверьте, нет ли в моторном масле примесей антифриза от утечки. Также имеет смысл убедиться в правильности зазоров вкладышей . В иных случаях эрозия из-за кавитация может быть вызвана частой детонацией топлива и слишком большой скоростью тока моторного масла в системе. Сам вкладыш при этом будет иметь хорошо заметные точки вымывания. И, наконец, что касается
восьмой причины

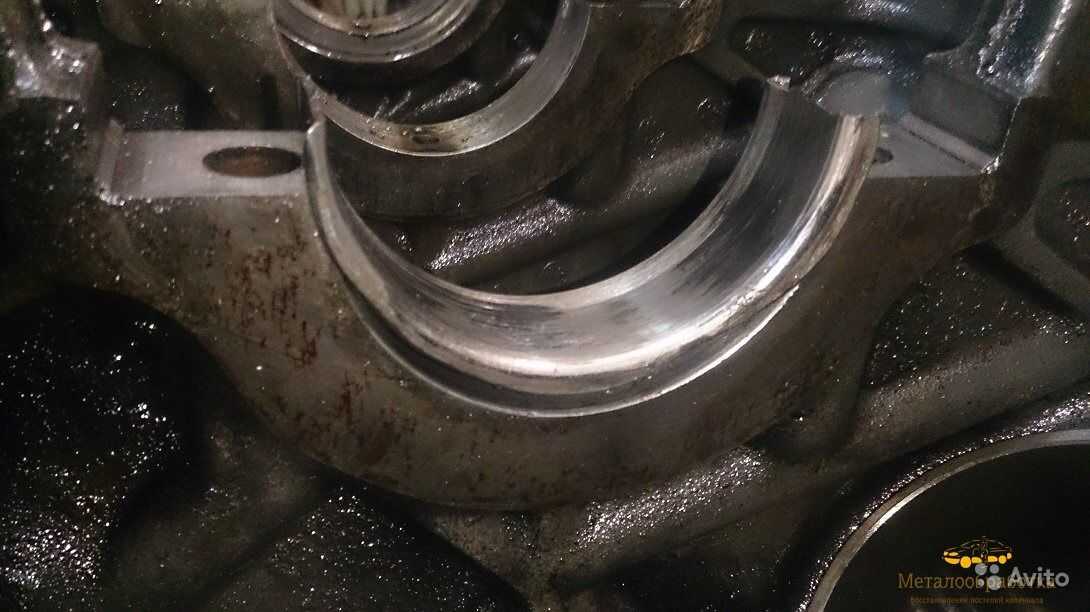

: если вкладыш сильно изнашивается ближе к кромке, нужно проверить правильность расположения осей вкладышей и шейки.

Выявить поломку вкладыша зачастую удается лишь в самый последний момент. Именно по этой причине производители автомобилей рекомендуют периодически проводить диагностику двигателя, менять вкладыши, опционально производить шлифовку шеек коленчатого вала. Если вы слышите глухой металлический стук в районе двигателя, критически высока вероятность того, что его источником является вал с изношенными вкладышами. Как показала практика, стук шатунных вкладышей имеет высокую резкость и очень хорошо прослушивается, если вы удерживаете холостые обороты и затем резко подгазовываете.

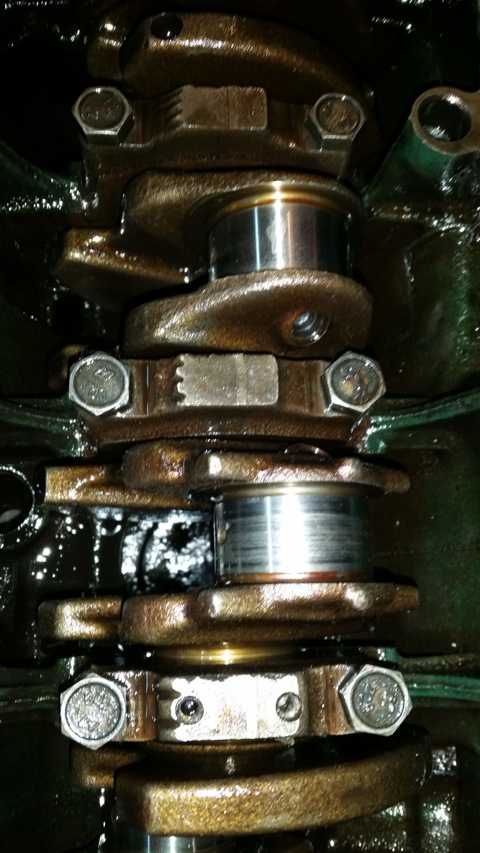

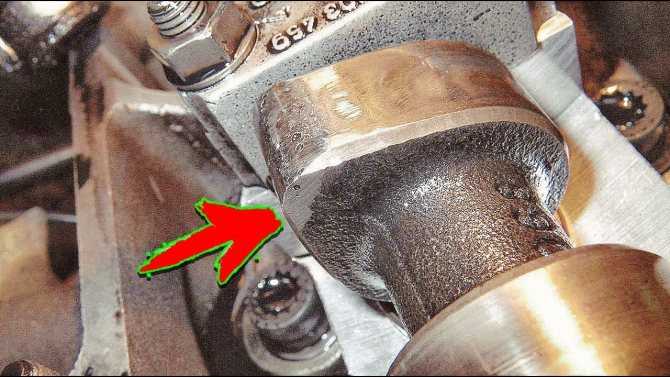

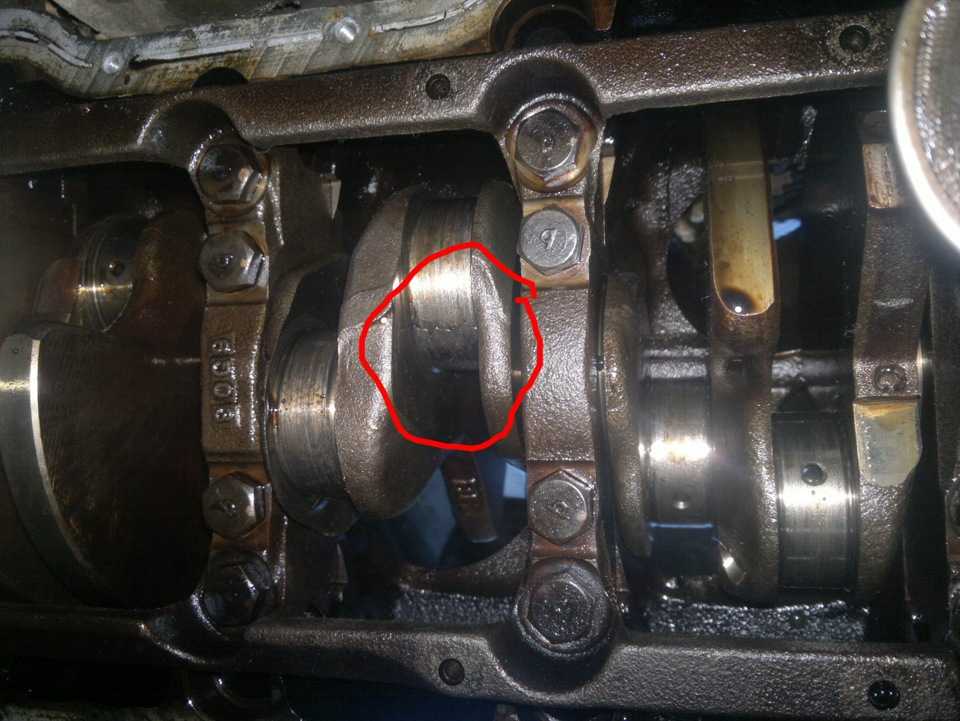

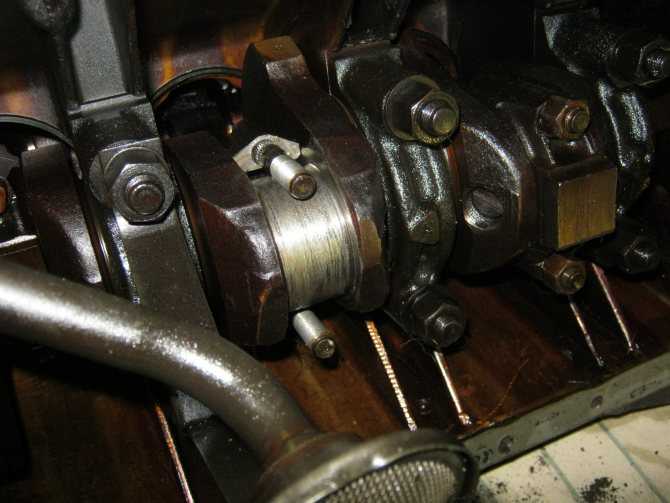

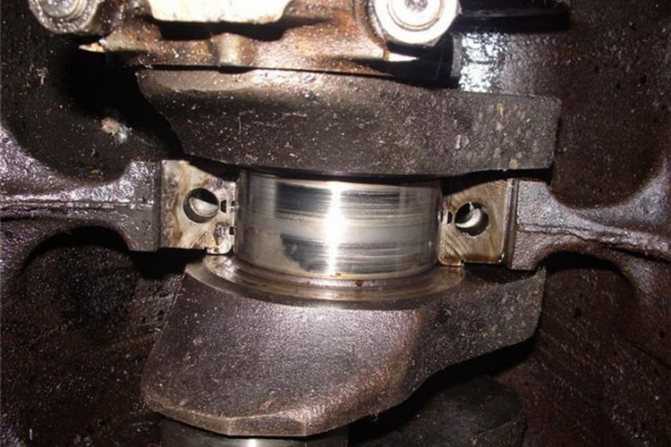

Последствия проворота вкладышей

Что в итоге

С учетом приведенной выше информации можно сделать вывод о том, что появление стука в двигателе является поводом для немедленного прекращения эксплуатации ТС. Также следует учитывать, что на состояние вкладышей сильно влияет и температурный режим работы силового агрегата. Другими словами, перегрев двигателя может привести к проворачиванию шатунных или коренных вкладышей, заклиниванию мотора и т.д. В таком случае двигатель может полностью прийти в негодность, так как разбивается постель коленвала, выходит из строя сам коленчатый вал, блок цилиндров и т.д.

Что касается моторного масла, необходимо использовать только те ГСМ, которые соответствуют всем требованиям и необходимым допускам завода-изготовителя силового агрегата. Также масло и масляный фильтр необходимо своевременно менять, не допускать попадания грязи и механических частиц в смазку. Повышенного внимания заслуживает и сама система смазки, так как снижение производительности или неисправности могут привести к масляному голоданию, в результате чего существенно повышается риск проворачивания вкладышей.

Напоследок добавим, что бензиновый двигатель нуждается в прогреве после холодного запуска, затем ездить необходимо без нагрузок до момента выхода силовой установки на рабочие температуры. В случае с дизелем мотор прогревается в движении, до полного прогрева не рекомендуется резко нагружать агрегат. Также следует помнить, что как новый двигатель, так и мотор после ремонта нуждается в обкатке, так как нагруженные пары и сопряженные элементы нуждаются в притирке.

Источник

Диагностика дизеля: гильза/гильза цилиндра дизельного двигателя точечная коррозия

Я уверен, что все там неукоснительно берут пробы масла при каждой замене, чтобы вы знали, есть ли у вас капля охлаждающей жидкости в масле, верно? Да правильно!

Итак, вот еще несколько вероятных сценариев: вы идете менять масло и обнаруживаете, что оно превратилось в молоко, или вы доливаете масло и обнаруживаете липкие сопли под крышкой заливной горловины. Или, что хуже всего, вы оставляете свой грузовик на ночь, а утром выходите и обнаруживаете, что он не перевернется.

Что происходит спросите вы? Что ж, есть большая вероятность, что у вас образовалась точечная утечка охлаждающей жидкости в гильзе. Конечно, может быть что-то еще (посмотрите другой блог о поломках гильз цилиндров, если вам интересно), но сегодняшняя тема — гильзы с ямками. Как это происходит, спросите вы? Почему я?

Основы износа гильзы цилиндра/гильзы:

Гильзы цилиндров изготовлены из железа.
Железо ржавеет.
При работающем дизельном двигателе в охлаждающей жидкости вокруг гильзы образуются крошечные пузырьки.
Когда пузыри лопаются, они разъедают мягкую ржавчину (см. рис. 1 и 2 ниже).
Повторите шаги 3 и 4 примерно миллиард раз и та-да! Теперь у вас есть отверстие для булавки.
Охлаждающая жидкость вытекает через отверстие и стекает по внутренней части гильзы в масляный поддон. Он также может распыляться в цилиндр и располагаться на верхней части поршня.

Рисунок 1. Пит -лайнер из кавитационной коррозии/эрозии Рисунок 2. Раздувающие пузырьки пара разрушают лайнер

Наука за утечкой цилиндров

Гильзы цилиндров изготовлены из железа (FE).
При использовании воды, охлаждающей жидкости, сильно разбавленной водой, или охлаждающей жидкости, отличной от дизельной, гильза превращается в оксид железа или ржавчину
При работе двигателя поршни ударяются о гильзу и вызывают высокочастотную вибрацию. Когда гильза вибрирует, она движется наружу к охлаждающей жидкости, а затем отступает от нее. Это вызывает образование пузырьков пара по мере удаления лайнера. Когда вкладыш снова движется наружу, он сжимает и взрывает эти пузыри. Имплозия вызовет эрозию небольших отверстий в стенке лайнера. Этот процесс называется кавитационной коррозией или эрозией.
Кавитационная коррозия/эрозия может быть обнаружена везде, где охлаждающая жидкость контактирует с гильзой. Обычно он больше всего находится на той стороне гильзы, с которой поршень контактирует во время рабочего хода.
Высокое давление в цилиндре препятствует попаданию охлаждающей жидкости в цилиндр при работающем двигателе и может вызвать попадание небольшого количества масла в охлаждающую жидкость. Когда двигатель не работает, давление охлаждающей жидкости нагнетает охлаждающую жидкость в цилиндр. Охлаждающая жидкость может находиться на верхней части поршня, стекать по стенке цилиндра в масляный резервуар или и то, и другое

Если это произойдет с вами, вероятно, пришло время подумать о новых вкладышах. Ознакомьтесь с нашим ассортиментом, чтобы найти подходящую гильзу цилиндра для вашего двигателя.

Сроки и предотвращение

Существует слишком много факторов, которые необходимо учитывать, чтобы определить, сколько времени может потребоваться для разрушения футеровки. Я знаю случаи, когда это происходило менее чем за 300 000 миль. По некоторым оценкам, это может занять менее 500 часов в тяжелых условиях.

Несколько вещей могут помочь предотвратить точечную коррозию гильзы. Бесспорно, лучшим методом является использование специальной охлаждающей жидкости для дизельных двигателей, которая содержит защитную присадку для гильзы. Вы также можете купить защитную присадку для гильзы отдельно и добавить ее в штатную охлаждающую жидкость. Возможно, вы слышали, что защитная добавка для гильз называется несколькими разными именами. Дополнительная присадка к охлаждающей жидкости (SCA) или присадка к дизельной охлаждающей жидкости (DCA) являются парой наиболее популярных.

SCA или DCA покрывают вкладыши защитным покрытием. Это помогает предотвратить ржавление гильзы, а также превращает ржавчину в FE3O5. FE3O5 очень твердый по сравнению с мягкой ржавчиной и защищает от взрывающихся пузырей. Если концентрация DCA или SCA соответствует количеству охлаждающей жидкости, она будет продолжать повторно покрывать гильзы, предотвращая точечную коррозию. Однако будьте осторожны, так как слишком много добавки может вызвать такие проблемы, как протечки уплотнений водяного насоса.

Некоторые производители добавок предлагают тест-полоски, помогающие определить уровень добавок в системе. Они также дают рекомендации по поддержанию правильного уровня.

Другие профилактические меры, которые могут помочь предотвратить точечную коррозию гильз:

Сантехника системы для предотвращения горячих точек. Чем горячее охлаждающая жидкость, тем легче образуются пузырьки пара.
Предотвратить утечку воздуха в системе охлаждения. Чем меньше воздуха в теплоносителе, тем сложнее образовываться пузырькам пара.

Если вы столкнулись с кавитацией футеровки, мы можем помочь! Запросите расценки онлайн или позвоните по телефону 844-215-3406, чтобы поговорить с одним из наших сертифицированных технических специалистов. Мы поможем подобрать нужную деталь для вашего двигателя!

Связанные статьи:

Знаки вашего двигателя может потребовать восстановления

Фланд -фланк лайнера

Мало времени? Получите вашу цитату онлайн!

Мы поняли: когда вам нужны запчасти для дизельных двигателей, время имеет решающее значение. Вот почему мы разработали систему онлайн-котировок HHP.

Просто заполните форму, указав свое имя, информацию о двигателе и необходимые детали, и наши сертифицированные ASE технические специалисты свяжутся с вами и составят смету. Это настолько близко к волшебству, насколько это возможно для дизельного двигателя!

Первоначально опубликовано 18 декабря 2018 г., обновлено 19 апреля 2021 г.

Последние статьи

Темы

Удовлетворенность клиентов Наш приоритет №1 – это наш клиент
Быстрая доставка * Отправка в тот же день, если заказ сделан до 14:00 по восточному поясному времени.
Возврат без проблем Легкий возврат или возмещение

Свяжитесь с нами по электронной почте Получите ответы от профессионалов
844. 985.3408 Пн–Пт 7:30–17:00 EST
Суббота 8:00–15:00 EST

Нужен ли мне дымоход? Вот как сказать

Когда вы пользуетесь камином, вы хотите быть уверены, что он максимально безопасен. Если у вас его нет или вы не уверены в своем текущем, вы можете спросить себя: «Нужен ли мне вкладыш для дымохода?»

Дымоход может показаться не очень важной частью вашего дымохода, но на самом деле он чрезвычайно важен и повышает безопасность вашего камина и дома. Кроме того, требуется присутствие вкладыша дымохода для прохождения проверки на передачу собственности.

В этой статье мы рассмотрим все, что вам нужно знать о дымоходах и их преимуществах, чтобы вы могли решить, что лучше для вашего дома.

Что такое дымоход?

Облицовка дымохода – это именно то, на что это похоже – облицовка, которая входит внутрь дымохода. Вы можете задаться вопросом: «Зачем мне нужно чем-то облицовывать дымоход, разве не для этого дымоход изначально предназначен?» Хотя это может быть частично правильно, есть еще много причин, по которым они важны и необходимы.

Прежде чем объяснять, какую пользу может принести дымоход, вы должны сначала узнать, какие типы дымоходов и когда их использовать.

Большинство домов с дымоходом изначально были построены с использованием глиняной или керамической облицовки . Они часто используются, когда дом только строится, потому что они недороги и хорошо работают с должным образом обслуживаемым или совершенно новым открытым каминным дымоходом.

Однако глиняные облицовки дымоходов не самые прочные и могут растрескиваться и разрушаться при экстремальных погодных изменениях и условиях. Живя в Чикаго, вы знаете, что погода совсем не предсказуема.

Другой тип дымохода – алюминиевый вкладыш . Алюминиевые вкладыши очень прочны, но подходят только для газовых печей и водонагревателей, но не для каминов. Они хорошо сохраняют тепло и защищают стенки дымохода от конденсата.

Дымоходы из нержавеющей стали чрезвычайно долговечны и идеально подходят для дровяных каминов, газовых печей и водонагревателей. Люди часто покупают стальной вкладыш взамен своего старого глиняного или керамического вкладыша. Стальные дымоходы обеспечат безопасность и защиту стен дымохода на долгие годы.

Преимущества облицовки дымохода

Очевидно, что самое большое преимущество облицовки дымохода заключается в том, что она повышает безопасность вашего камина, бытовой техники, дома и семьи. Здесь вы можете подумать: «У меня уже много лет есть камин без вкладыша, и ничего плохого не случилось». Пока что. Ничего плохого еще не случилось. Всегда лучше перестраховаться, чем сожалеть. №

Дымоходы создают четкий и прямой путь для безопасного и эффективного выхода дыма из вашего дома. Без него стены вашего дымохода в конечном итоге испортятся, и загрязнения смогут просочиться через любые щели.

Когда ваш дымоход не может эффективно выпускать побочные продукты сгорания наружу, это значительно увеличивает риск пожара в дымоходе. Кроме того, сажа и креозот могут легче образовываться на стенках дымохода, чем в облицовке дымохода, что означает, что вам придется чаще чистить дымоход.

Когда вы пользуетесь камином, выделяется угарный газ, и вы хотите, чтобы он не попал в ваш дом любой ценой. Правильно установленный дымоход, который находится в хорошем состоянии, сможет удержать его.

Кроме того, если у вашего дымохода нет вкладыша, это увеличивает вероятность того, что ваш дымоход остынет. Что происходит, когда ваш дымоход слишком холодный? Это заставит дым вернуться в ваш дом, потому что холодный воздух более плотный. Когда у вас есть изолированный вкладыш дымохода, этот риск почти уменьшен.

Как понять, что вам нужен вкладыш для дымохода

Самый простой способ решить, нужен ли вам вкладыш для дымохода, это сначала спросить себя: «Есть ли у меня вкладыш для дымохода?» Если вы ответили нет, решение легко. Приобретите вкладыш для дымохода.

В некоторых регионах даже требуется наличие вкладыша в дымоходе, например, в Чикаго, поэтому важно уточнить в местном муниципалитете, относится ли это к вам.

Одним из наиболее распространенных признаков того, что вам нужна облицовка дымохода, является то, что вы замечаете, что стенки дымохода изнашиваются быстрее, чем обычно. Когда ваш вкладыш не находится в надлежащем рабочем состоянии, тепло или конденсат будут повреждать ваш кирпич и раствор с большей скоростью. В таком случае вам потребуется закладка дымохода или замена кирпича, чтобы восстановить поврежденный участок.

Если вы переезжаете в дом с камином, обязательно проверьте дымоход. Часто в доме все еще будет установлена первоначальная глиняная облицовка, и много раз эта облицовка будет повреждена.

Еще один способ понять, что вам нужен новый вкладыш для дымохода, это когда вы заметили проблему с конденсатом. Всякий раз, когда в вашем дымоходе есть вода, это не очень хорошая ситуация. Влага – главный враг дымохода. Новый вкладыш для дымохода поможет изолировать дымоход и предотвратить выход влаги наружу.

Вы также можете сделать дымоход водонепроницаемым, чтобы усилить защиту дымохода от влаги.

Кроме того, вы должны приобрести новый вкладыш для дымохода, когда решите переоборудовать свой камин. Независимо от того, переходите ли вы с газа на дрова или наоборот, важно, чтобы вы проверили вкладыш дымохода, чтобы убедиться, что вкладыш находится в хорошем состоянии и имеет размер для правильной вентиляции.

Конечно, если вы не уверены в состоянии вашего дымохода, как можно скорее проведите осмотр дымохода, чтобы сертифицированный специалист мог определить, безопасно ли использовать ваш дымоход.

Вертикальный дымоход поможет вам решить, нужна ли вам облицовка дымохода

Очевидно, что многие домовладельцы не являются сертифицированными специалистами по дымоходам, поэтому вам может быть трудно диагностировать дымоход самостоятельно. Однако легко заметить любые внезапные изменения в работе вашего дымохода.

Если вы заметили конденсат в дымоходе или повреждение наружного кирпича, проблема может заключаться в поврежденной или отсутствующей облицовке дымохода.

Если вы задаетесь вопросом: «Нужна ли мне облицовка для дымохода?», обратитесь в компанию Vertical Chimney Care, чтобы как можно скорее проверить дымоход. Уже более 30 лет мы помогаем домовладельцам Чикаголенда поддерживать чистоту и безопасность в своих домах.

Свяжитесь с нами сегодня для любого из наших дымоходов и каминных услуг.

Как понять, что пришло время заменить вкладыш для бассейна

от Brady’s Pool & Spa Care Рубрика: Техническое обслуживание, Бассейн

Замена облицовки бассейна недешева. По этой причине большинство владельцев бассейнов не решается их заменить. Однако это может вызвать проблемы, поскольку протекающие вкладыши могут со временем нанести больше ущерба бассейну, что приведет к гораздо более масштабному и дорогостоящему ремонту.

Сегодня мы расскажем, как понять, что пора заменить пленку для бассейна, и дадим несколько советов о том, как продлить срок службы новой пленки для бассейна!

Трещины и разрывы

Одним из наиболее очевидных признаков того, что облицовку бассейна необходимо заменить, является ее растрескивание и разрывы. Со временем виниловые вкладыши для бассейнов изнашиваются из-за комбинации ультрафиолетового излучения солнца и химикатов для бассейна, которые помогают сохранить воду безопасной для использования. Это может привести к тому, что винил станет хрупким. Когда вкладыши становятся хрупкими, они начинают трескаться и рваться гораздо легче, что приводит к утечке воды из бассейна.

Эти типы трещин обычно образуются на поверхности воды или очень близко к ней, так как ультрафиолетовое излучение наиболее распространено в этой области. Если вы заметили, что пленка вашего бассейна начинает трескаться или рваться вокруг ватерлинии, скорее всего, вам придется заменить ее в самом ближайшем будущем.

То, что вкладыш вашего бассейна немного подтекает, не означает, что пора его заменить. Необычная утечка вполне нормальна для старых вкладышей и может быть легко устранена с помощью базового комплекта заплат для вкладышей. Однако, если вы заметили несколько трещин, образовавшихся в одном месте, или если разрывы продолжают появляться по всему бассейну, вам обязательно следует заменить вкладыш как можно скорее.

Потеря воды

Не все трещины и разрывы легко обнаружить, особенно если они находятся ниже поверхности воды. Именно поэтому рекомендуется следить за тем, сколько воды теряет ваш бассейн, особенно если вашему вкладышу больше 10 лет.

Если вы подозреваете, что ваш бассейн может терять воду из-за протечек, вы можете выполнить простой тест, чтобы убедиться в этом. Просто поставьте ведро на ступеньки у входа в бассейн и наполните его водой до уровня воды в бассейне. Вода в ведре будет испаряться с той же скоростью, что и в бассейне, что дает вам возможность увидеть, теряет ли бассейн воду другими способами, кроме испарения.

Через несколько дней сравните уровень воды в ведре с уровнем воды в бассейне. Если уровень воды в вашем бассейне ниже, чем в ведре, у вас есть утечка; если нет, то вода, которую вы теряете, происходит исключительно из-за испарения.

Выцветание или окрашивание

Другим признаком повреждения ультрафиолетом и химическими веществами является выцветание. Несмотря на то, что сегодня большинство пленок для бассейнов устойчивы к выцветанию под воздействием УФ-излучения, они не полностью защищены от него. Со временем цветное покрытие лайнера начнет тускнеть, а вместе с ним и пластификаторы, делающие лайнер податливым.

Именно разрушение этих пластификаторов приводит к тому, что пленка для бассейнов становится хрупкой, а это означает, что выцветшая пленка является хорошим признаком того, что она становится хрупкой и скоро начнет трескаться и рваться. Если вы заметили, что ваш вкладыш сильно выцвел, обязательно регулярно проверяйте его на наличие трещин или разрывов и проводите тест ведром, чтобы проверить наличие возможных утечек.

Растяжение и складки

В некоторых случаях, особенно в районах с проблемами грунтовых вод, пленка для бассейна может начать растягиваться после установки. Это приводит к образованию складок на вкладыше и может даже вырвать его из дорожки в верхней части бассейна.

Если вы заметили, что вкладыш начинает выскальзывать из верхней направляющей бассейна, попробуйте вставить его обратно. Для этого сначала нагрейте вкладыш горячей водой, чтобы он стал более гибким, затем попытайтесь поднять его и поместите его обратно в дорожку. Если он не возвращается или проблема повторяется, вам следует как можно скорее заменить вкладыш для бассейна. В этих случаях проблема, вероятно, не может быть решена и со временем будет только усугубляться, поэтому замена является единственным вариантом.

Когда лучше заменить пленку для бассейна?

Вообще говоря, осень и весна — лучшее время для замены покрытия для бассейна. Процесс замены покрытия для бассейна обычно занимает не менее 2-3 недель. Замена вкладыша осенью или весной означает, что вы по-прежнему можете наслаждаться полным и непрерывным купальным сезоном. В эти месяцы розничные продавцы бассейнов, как правило, будут иметь более выгодные предложения, поскольку они не так заняты, как в пик сезона бассейнов.

Если вы планируете заменить пленку для бассейна весной, важно начать этот процесс как можно раньше. Большинство людей, которые хотят заменить вкладыш для бассейна весной, начинают процесс покупки в марте или апреле. Однако к этому времени многие розничные продавцы бассейнов уже забронировали несколько запасных вкладышей и не смогут установить их до середины лета. Чтобы гарантировать замену лайнера до начала купального сезона, мы рекомендуем принять решение и внести залог как можно раньше, не позднее конца января.

Как долго обычно служат вкладыши для бассейнов?

Срок службы большинства вкладышей для заглубленных бассейнов составляет 10-15 лет. Однако есть несколько факторов, которые могут увеличить или уменьшить эту продолжительность жизни. К ним относятся:

Водный баланс . Плохо сбалансированная вода может значительно сократить срок службы лайнера для бассейна. Низкий pH или щелочность могут растянуть подводку и вызвать образование морщин, а низкая кальциевая жесткость может привести к тому, что подводка станет жесткой и ломкой.
Проблемы с грунтовыми водами . В районах с высоким уровнем грунтовых вод вода может просачиваться под облицовку, заставляя ее «плавать». В то время как подкладка в конечном итоге осядет обратно, когда грунтовые воды отступят, вы рискуете растянуть, сморщить или выйти из колпачка.
Подгонка вкладыша . Если вкладыш не изготовлен на заказ в соответствии с точными размерами вашего бассейна, он не прослужит так долго. Вкладыши неподходящего размера необходимо растянуть на место. Это означает, что футеровка, которая когда-то была толщиной 30 мил, после установки может стать такой же тонкой, как 15-20 мил, что приведет к появлению слабых мест в футеровке и сокращению срока службы.

Как продлить срок службы вкладыша для бассейна

Так как же продлить срок службы вашего бассейна?

Сбалансируйте воду . Поддержание баланса воды в рекомендуемых пределах замедляет естественный износ поверхности покрытия бассейна. Правильный водный баланс также сохраняет мягкость и эластичность лайнера, чтобы он не трескался так легко, как стареет.
Убедитесь, что вы покупаете вкладыш нужного размера . При покупке сменного вкладыша убедитесь, что компания, производящая замену, сначала снимает старый вкладыш и опорожняет бассейн перед измерением нового вкладыша. Это позволяет им получить более точные измерения и значительно уменьшает степень растяжения, необходимого для установки нового вкладыша на место.
Немедленно устранить небольшие утечки . Когда вкладыши протекают, вода попадает за них, вызывая ржавчину металлической конструкции позади и, если оставить их достаточно долго, повреждая бетонное дно бассейна. Чем дольше вы откладываете устранение небольшой течи, тем больше повреждений наносится конструкции бассейна. Вы также рискуете превратить небольшой разрыв в большой разрыв, разрастаясь до такой степени, что лайнер больше не подлежит ремонту и его необходимо заменить.
Хорошенькое зимнее укрытие . Покрытие вашего бассейна на зиму не только предотвращает попадание мусора в бассейн, который может привести к потенциальному повреждению вкладыша, но также защищает вкладыш от ультрафиолетового излучения солнца.

Подведение итогов

Хотя замена вкладыша для бассейна может быть дорогостоящей процедурой, отказ от замены может быть намного хуже.
