Выше приведены инструкции по прошивке автомобилей Ford Focus 2 с помощью программы ElmConfig. Скачать её можно здесь. Если программа не запускается, нужно установить RuntimePack.

Какие бывают PCM у Ford Focus 2, Cmax, Kuga.

Рекомендуется использовать диагностический адаптер ELS27 (обсуждение адаптера на форуме).

Если использовать китайский ELM327, то не факт, что Вы прошьётесь, можете стереть память, а прошивку не залить.Вот ссылка на Drive2.ru. В этой статье человек делится печальным опытом по прошивке через этот китайский адаптер.

Помните! Всё что вы делаете с помощью ELMConfig – вы делаете на свой страх и риск.

11-09-2020

#15819 by yyyy1va

а вот такой вопросец, ка бы фф и двигателя с моней одинаковые дюратеки а вот мозги та разные.

чо как? кто ставил?

31-01-2019

#14975 by Arman-85

Привет фокусчане, помогите добрые люди, читал долго и везде, сразу скажу спасибо Админу за сайт,огромный респект, у меня фокус 2 рестайл 1.8 TDCI 115 KKDA желаю поменять прошивку, к дизелю нашел на сайте есть 3 прошивки для этого мотора 7M51-12A650-BNA 1,8L Lynx 115 PS MTX-75 C307 EUROPE MARKET 27.07.2010 подскажите пожалуйста встанут ли коммерческие прошивки, на случай если ни одна не подойдет откуда можно найти, буду признателен за помощь, не знаю какую ставить из трёх, как быть…

19-10-2018

#13267 by Александр

Привет. Подскажи,узнал,чем прошить Мондео с двигателем 1.6? Имею такую же машину,12 года,хочу попробовать ковырнуть ее!

21-06-2018

#11308 by Валерий

уважаемые знатоки! подскажите как заменить текущий vid-блок в прошивке PCM на изменённый? в изменённом файле конфигурации в строке “тип генератора” запись стандартная калибровка заменена на генератор 150А.

Изменённый файл сохранён.

25-05-2018

#10978 by Дмитрий

У меня на Форде работал прекрасно

27-03-2018

#10026 by станислав

Привет всем. Подскажите пожалуйста, как можно смотать пробег на фф2 рестайлинг?Заранее благодарен!!!

23-01-2018

#8660 by KIBORG_06

Всем привет. Подскажите знающие люди, имею форд COUGAR 2000 года, мотор Zetec-E 2.0 собираюсь поставить компрессор или турбо. что за ЭБУ у меня? и какой кабель и софт мне нужен чтоб скачать и обратно залить прошивку??? не проходите мимо добрые Гуру))

31-10-2017

#7426 by Сергей

Нет не подойдёт для галактики и МОНДЕО 4 els27 тоже может не подойти а вот UCDS зальет прошивку в bin формате за пять минут.

31-10-2017

#7425 by Сергей

08-10-2017

#6983 by Игорь

Всем добра! подскажите чем Мондео 4 с 1,6 движком прошить? Читал что els27 нельзя, а чем?

06-10-2017

#6938 by Сергей

ucds шнур подойдет 100 %

01-10-2017

#6881 by arcann

Ну что, не пробовал прошить китайским кабелем els27 фокус 2, хочу заказать с Али, не хочется клубный брать за цены в 3 раза дороже. ..

30-09-2017

#6849 by Простой

Что то как-то нового (прошивок) совсем давно ничего нет….

19-09-2017

#6705 by Евгений

День добрый, есть адаптер, клон vcm2, форд видит, шьет официальными прошивками. Вопрос: куда в эту программу можно запихнуть не официальную прошивку чтобы она приняла ее за официальную и прошила?

22-07-2017

#6099 by Андрей

Ну что ,подойдет китайский ELS27?с чипом PIC24HJ128GP или скорость у него тоже маленькая будет как и у ELM327?

14-07-2017

#6018 by Сергей

я брал этот, на ФФ2 скрытые функции активирует и прошивал около двух минут! https://ru.aliexpress.com/item/ELS27-FORScan-Scanner-for-Ford-Mazda-Lincoln-and-Mercury-Vehicles-diagnosis-tool-adaptation-elm327-J2534/32771754484.html?spm=2114.13010608.0.0.kxQ9HP

13-07-2017

#6005 by Alex

Посоветуйте с выбором адаптера а точнее может кто знает работает ли ELMConfig с OPENPORT 2. 0

09-07-2017

#5955 by DagMen

Хозяин тачки отнес блок к кому-то и по его словам он не смог прошит его с помощью кесс. Блок б/у обойдётся дешевле чем услуги по востанавлению блока

09-07-2017

#5954 by DagMen

Ни чем пока что . Вот думаю блок купить б/у рабочий. Или чиплодыр купить

08-07-2017

#5938 by Revan

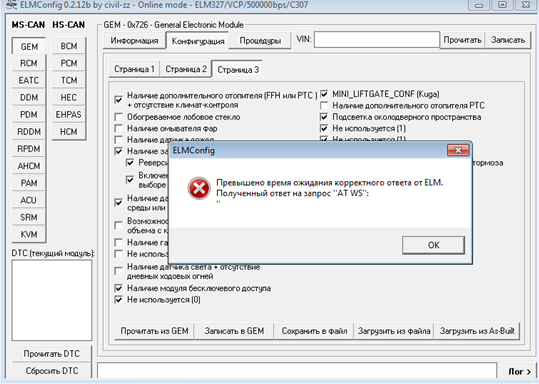

При попытке слить с машины текущую прошивку нарвался на такую ошибку. Может кто подсказать что делать и где вообще можно смотреть расшифровки ошибок? В группе в ссылке в записи приложил фото ошибки. https://vk.com/ffchip_ru

06-07-2017

#5922 by a.bakh777

Добрый день. Ситуация полностью аналогичная. Чем закончилось дело?

29-06-2017

#5875 by DagMen

Питался прошить ff2 2006год esu 131 5m51 12a650 re, где то на половине выдало ошибку Некорректным ответ от адаптера на запрос “36ff. …….,и теперь Мишина не заводится. Адаптер елм 327 ftdi. До этого я слил прошивку и сохранил файл конфигурации. Теперь не могу залить ни файл ни прошивку. Скачал заводскую прошивку тоже также. Иногда прошивка даходит до канца, и видает ошибку при стирании DTC

07-06-2017

#5615 by Mixa86

у меня форд мондео 3 2,0 год 2006 но прога ELMConfig не читает мою машинку хотя и сделал перепайку установку тамблёра…просто не может прочесть. но форскан читает ключи шьёт…помогите хочу прошить…

15-05-2017

#5421 by Марат

Всем привет! А опенпорт2.0 прошьет ?

22-03-2017

#4490 by Антон

Подскажите пожалуйста, чем можно перепрошить Форд Фокус 1 (Европеец)? Интересует модель адаптера и программное обеспечение. Буду очень благодарен.

20-03-2017

#4482 by denisuch

СкАжите а без перепрошивки на фф2 нельзя отключить лямды

27-01-2017

#2517 by

Андрей

И рад бы почитать, да где? Буду крайне признателен за ссылку 🙂

26-01-2017

#2507 by Алексей

Андрей Согласен с тобой!!! Таким оборудованием можно, только почитай внимательно какие блоки делает. В китае выбор оборудования велик по доступным ценам.

26-01-2017

#2506 by Андрей

А что насчёт J2534. Вроде по дизельным именно его рекомендуют. Или я ошибаюсь? Мне то все равно, что именно покупать в китае. Но покупать то, что мне заведомо не нужно – глупо…

25-01-2017

#2499 by Алексей

Фокусы 2 с-мах шьют, а Мондео Galaxy S-MAX другим оборудованием. Не ELS не ELM это не подсилу.

25-01-2017

#2492 by Андрей

Добрый день. Имею Ford Galaxy 2.0 TDCi. Вопрос такой: какой купить кабель для прошивки? ELS27 из китая подойдет? Вроде фокусы им шьют только в путь, а как быть с галкой, да еще и с дизелякой? Ну и по софтине за совет так же буду премного благодарен.

19-10-2016

#1220 by Ваня

Я заливал этим программатором Tactrix OpenPort 2.0

17-10-2016

#1202 by Oleg

Есть у кого ответ! Чем залить bin в фокуса 3

06-10-2016

#1141 by Dmitry

А где можно скачать/пощупать модифицированные прошивки VBF

06-10-2016

#1137 by Дмитрий

Никак, FoCCCus не умеет шить bin файлы.

05-10-2016

#1135 by Dmitry

Тот же вопрос интересует. Как шить bin прошивки в focccus

29-08-2016

#993 by maxim019f

Дело в том что прошивки с расширением BIN тут лежат. Их поддерживает ELMConfig , а FoCCCus читает только расширение VBF. Подскажите как прошить этой прошивкой.

28-08-2016

#990 by alf1996

прога для 3 фокуса http://focccus.com/wiki/Main_Page

26-08-2016

#989 by maxim019f

Добрый вечер. Подскажите пожалуйста, ELMConfig подходит для шитья Ford focus 3? Проблема такая, при открытии ELMConfig не появляется такое меню как на видео инструкции (как на Focus 2). Заранее благодарен. Или может есть другая прога.

15-07-2016

#822 by DJ

у меня всё на автомате выставлено. Шью 17 мин в среднем

13-07-2016

#821 by Роман

Всем привет!прошу знающих подсказать: имеется USB ELM327 с переключателем на чипе FTDI. Установлена последняя версия ELMConfig 0.2.17b. Верно понимаю, что для прошивки блока управления двигателя необходимо настроить порт компа и скорость ELM на 500 кбит/с? Или ставить “Автовыбор”? Как быть дальше, при переходе на MS-CAN, надо перенастраивать скорость порта и скорость ELM на другую (меньшую)? В ELMConfig надо что-то менять? или просто переключить переключатель и все (на заранее настроенной скорости 500 кбит/с)?

Комментарии доступны только авторизированным пользователям

Регистрация

Как работать с elmconfig ford mondeo 4

ELMConfig программа для диагностики Форд

Если Вы являетесь владельцем марки Ford и желаете использовать возможности Вашего диагностического адаптера в полной мере, то программа ELMConfig это то что Вам нужно! ELMConfig поддерживает работу только с электронными модулями платформы C1.

К данной платформе относятся:

— С307 (Focus)

— C214 (C-Max)

— C394 (Kuga)

В представленных автомобилях, Вы при помощи данной программы сможете работать со всеми модулями подсоединенными к CAN-шине ( подушки, климат, двери, АБС, GEM, PCM, коробка, парктроник, доп. отопитель, фары.)

Для работы с программой Вам понадобится наш адаптер ELM327

Функции программы:

— отображение информации о автомобиле

— считывание и отображение информации из модулей (номера блоков, прошивок, серийных номеров)

— возможность сохранения конфигураций в виде backup-файлов

— возможность ведения логов во время работы

— считывания и возможность записи VIN

— проведение диагностики модулей (считывание ошибок и расшифровка на русском языке)

— возможность производства сервисных и калибровочных процедур:

— возможность калибровки датчиков автокорректора

— функция перезагрузки модулей

— возможность калибровки датчиков IVD/ESP

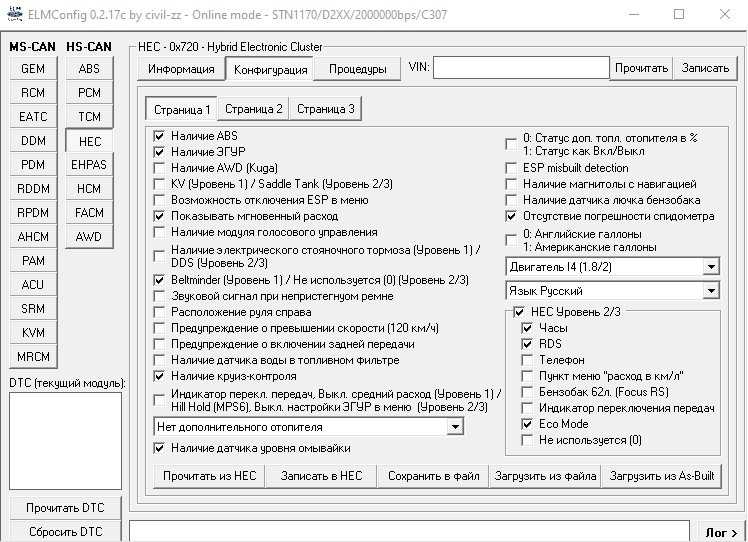

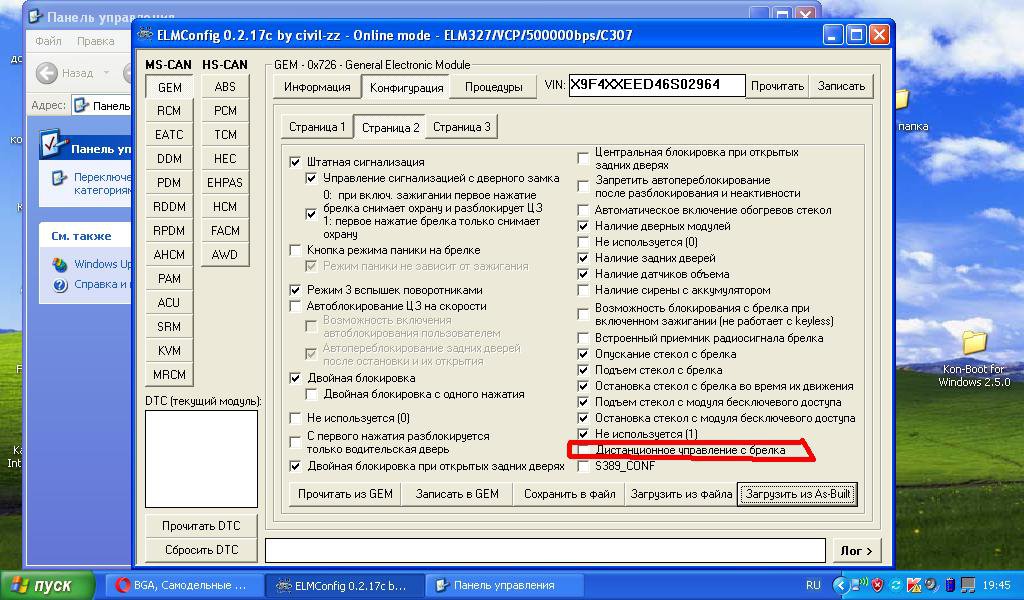

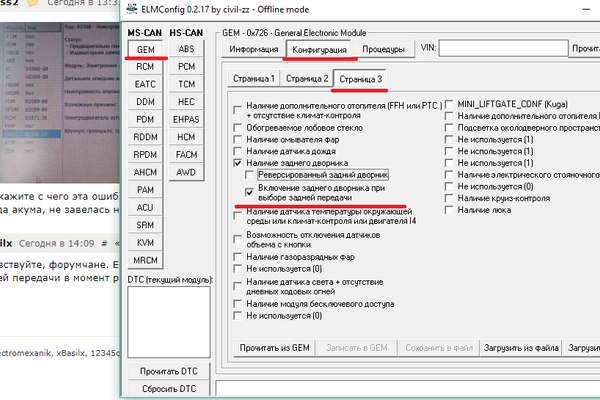

— функция конфигурирования модулей:

— возможность включения RDS на приборной панели

— возможность включения автозапирание центрального замка на скорости

— возможность и зменение единиц измерения общего пробега (через меню БК это не меняется)

— возможность включения DDS

— возможность отключения автоматического включения обогревов стекол

— возможность включения доп. отопителя, датчиков омывающей жидкости, света, дождя, если они установлены после производства машины

— и прочие приятные мелочи.

Так же для полноценной работы с программой, предлагаем Вашему вниманию специализированный кабель работающий на обеих шинах ELM327 USB с переключателем

Обзор программы:

Если на Вашем ПК недоустановлены какие-то библиотеки или компоненты, то при первом запуске программы ELMConfig, Вы получите экран с ошибкой следующего содержания

Для того чтобы решить эту проблему рекомендуем Вам скачать RuntimePack и установить его на Ваш ПК. После установки пакета, Вы сможете использовать программуELMConfig на Вашем ПК.

Как работать с elmconfig ford mondeo 4

Программа ELMConfig 0.2.16 работает с электронными модулями платформы C1. Это С307 (Focus), C214 (C-Max), C394 (Kuga). Доступны все модули, подсоединенные к CAN-шине, в т.ч. GEM, подушки, АБС, климат, двери, PCM, коробка, парктроник, доп. отопитель, фары.

Необходим адаптер ELM327, начиная с версии 1.3, подходят также китайские.

— показывает информацию по OBD-II, как большинство доступных программ, работающихс ELM327.
— чтение информации из модулей — номера блоков, прошивок, серийных номеров
— чтение и запись VIN в модулях
— диагностика модулей (чтение DTC и их расшифровка, в т.ч. на русском языке)
— выполнение калибровочных и сервисных процедур. Например:
— калибровка датчиков IVD/ESP
— калибровка датчиков автокорректора
— перезагрузка модулей
— конфигурирование модулей.

Например:
— включение RDS на приборной панели
— включение DDS
— отключение автоматического включения обогревов стекол
— включение доп. отопителя, датчиков омывающей жидкости, света, дождя, если они установлены после производства машины
— включение автозапирание центрального замка на скорости
— изменение единиц измерения общего пробега (через меню БК это не меняется)
— сохранение конфигураций в виде backup-файлов
— ведение логов во время работы (что отсылается в шину и принимается из шины)

Изначально адаптер ELM327 сделан так, что работает только на «высокой» (HS-CAN) шине. Здесь доступны только OBD-II и некоторые модули. Для полноценной работы, чтобы адаптер и программа видели всю CAN, необходима небольшая переделка адаптера. Немного теории.
Изначально CAN-выводы ELM327 сидят на 6 и 14 пинах разъема DLC — это HS-CAN. Нужно также иметь возможность переключаться на «среднюю» (MS-CAN) шину. Она сидит на 3 и 11 пинах. Поэтому надо взять 6-контактный 2-позиционный переключатель (например, тумблер), отпаять провода от 6 и 14 пинов и припаять их на центральные 2 пина переключателя. А крайние пары надо соединить соответственно во-первых, обратно с 6 и 14 пинами, и во-вторых, с 3 и 11. Тогда можно будет перекидывать переключателем ELM237 между двумя шинами.

Желтым обведен переключатель. Крестиками помечены линии, которые надо разорвать.

После переделки адаптера и запуска программы нужно нажать кнопку «Настроить ELM327 для работы с MS-CAN», после этого можно будет работать. Соответственно, при выборе в программе какого-то модуля, надо следить, чтобы переключатель был в соответствующем положении, над названиями всех модулей написано, на какой шине они работают.

Конечно, для работы адаптер можно и не переделывать. Но тогда, как уже было сказано выше, доступны будут только те модули, которые подключены к HS-CAN. Для включения RDS, DDS, мгновенного расхода в км/л и еще некоторых функций этого хватит.

Программа работает с электронными модулями платформы C1. Это С307 (Focus), C214 (C-Max), C394 (Kuga). Доступны все модули, подсоединенные к CAN-шине, в т.ч. GEM, подушки, АБС, климат, двери, PCM, коробка, парктроник, доп. отопитель, фары.

Нужен адаптер ELM327, начиная с версии 1.3, подходят также китайские.

— показывает информацию по OBD-II, как большинство доступных программ, работающихс ELM327.
— чтение информации из модулей — номера блоков, прошивок, серийных номеров
— чтение и запись VIN в модулях
— диагностика модулей (чтение DTC и их расшифровка, в т.ч. на русском языке)
— выполнение калибровочных и сервисных процедур. Например:[INDENT]- калибровка датчиков IVD/ESP
— калибровка датчиков автокорректора
— перезагрузка модулей[/INDENT]
— конфигурирование модулей. Например:[INDENT]- включение RDS на приборной панели
— включение DDS
— отключение автоматического включения обогревов стекол
— включение доп. отопителя, датчиков омывающей жидкости, света, дождя, если они установлены после производства машины
— включение автозапирание центрального замка на скорости
— изменение единиц измерения общего пробега (через меню БК это не меняется)
— многое-многое другое[/INDENT]

— сохранение конфигураций в виде backup-файлов
— ведение логов во время работы (что отсылается в шину и принимается из шины)
[ATTACH=CONFIG]104741[/ATTACH]

Изначально адаптер ELM327 сделан так, что работает только на “высокой” (HS-CAN) шине. Здесь доступны только OBD-II и некоторые модули. Для полноценной работы, чтобы адаптер и программа видели всю CAN, необходима небольшая переделка адаптера. Немного теории.
Изначально CAN-выводы ELM327 сидят на 6 и 14 пинах разъема DLC — это HS-CAN. Нужно также иметь возможность переключаться на “среднюю” (MS-CAN) шину. Она сидит на 3 и 11 пинах. Поэтому надо взять 6-контактный 2-позиционный переключатель (например, тумблер), отпаять провода от 6 и 14 пинов и припаять их на центральные 2 пина переключателя. А крайние пары надо соединить соответственно во-первых, обратно с 6 и 14 пинами, и во-вторых, с 3 и 11. Тогда можно будет перекидывать переключателем ELM237 между двумя шинами. Схема переделки:
[ATTACH=CONFIG]104744[/ATTACH]
Желтым обведен переключатель. Крестиками помечены линии, которые надо разорвать.

После переделки адаптера и запуска программы нужно нажать кнопку “Настроить ELM327 для работы с MS-CAN”, после этого можно будет работать. Соответственно, при выборе в программе какого-то модуля, надо следить, чтобы переключатель был в соответствующем положении, над названиями всех модулей написано, на какой шине они работают.

Конечно, для работы адаптер можно и не переделывать. Но тогда, как уже было сказано выше, доступны будут только те модули, которые подключены к HS-CAN. Для включения RDS, DDS, мгновенного расхода в км/л и еще некоторых фич этого хватит.

Скачать программу можно [URL=”http://civil.iffc.ru/ELMConfig/ELMConfig.zip”]здесь[/URL].
Если при запуске ругается на отсутствие dll, ocx и т.п. — надо скачать и установить [URL=”http://civil.iffc.ru/ELMConfig/RuntimePack.exe”]вот это[/URL].

ПРИ ПЕРВОМ ЧТЕНИИ СВОИХ КОНФИГУРАЦИЙ ОБЯЗАТЕЛЬНО СОХРАНЯЙТЕ ПЕРВОНАЧАЛЬНЫЕ ИХ ВАРИАНТЫ ДЛЯ ВОЗМОЖНОСТИ ОТКАТА.

ПРОГРАММА ПРЕДНАЗАНЧЕНА ДЛЯ НЕКОММЕРЧЕСКОГО ИСПОЛЬЗОВАНИЯ И РАСПРОСТРАНЯЕТСЯ НА УСЛОВИЯХ “КАК ЕСТЬ” (“AS IS”). ВСЕ, ЧТО ВЫ ДЕЛАЕТЕ, ВЫ ДЕЛАЕТЕ НА СВОЙ СТРАХ И РИСК. НИ В КОЕМ СЛУЧАЕ РАЗРАБОТЧИК НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКОЙ-ЛИБО УЩЕРБ, НАСТУПИВШИЙ ВСЛЕДСТВИЕ ИСПОЛЬЗОВАНИЯ ПРОГРАММЫ.

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

[B][COLOR=#417394]civil[/COLOR][/B]
что то сайт твой не доступен.

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

[B]miouser[/B],
уже все нормально, доступен.

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

Обновил ELMConfig. [URL=”http://civil.iffc.ru/ELMConfig/ELMConfig.zip”]Версия 0.1.2.1b[/URL].
Изменения:
— вместо команды AT SP используется AT TP, что теоретически должно продлить срок службы EEPROM адаптера
— добавлена возможность изменения скорости ELM327, до максимально возможной 500000 bps, с предварительным тестирование возможной скорости
— добавлена возможность записи лога в файл
— добавлена возможность прошивки рестайлингового модуля HEC на версию ROM 509 (большой и маленький экран)

У кого при запуске ругается на отсутствие dll, ocx и т.п. — качаем и устанавливаем [URL=”http://civil.iffc.ru/ELMConfig/RuntimePack.exe”]вот это[/URL]

Примечания:
— [B][COLOR=red]ВНИМАТЕЛЬНО ЧИТАЕМ ВСЕ ИНФОРМАЦИОННЫЕ СООБЩЕНИЯ, ПОЯВЛЯЮЩИЕСЯ ВО ВРЕМЯ ПРОЦЕДУРЫ ПРОШИВКИ[/COLOR][/B]
— прошиваются ТОЛЬКО рестайловые приборки. Тип определяется автоматически, другие типы приборок шить не даст
— для увеличения скорости работы:
1) Адаптер должен иметь USB-COM интерфейс на основе чипа FTDI. Проверить можно так: Диспетчер устройств => Порты => USB Serial Port => Свойства. В разделе “Производитель” должно стоять “FTDI”
2) Идем в Диспетчер устройств => Порты => USB Serial Port => Свойства => Настройки порта. Ставим здесь максимально доступную скорость (верхний список). Далее идем в Дополнительно и меняем значение “Latency Timer (msec)” на “1” (изначально там стоит “16”). OK, OK, закрываем Диспетчер устройств
3) Запускаем ELMConfig. Ставим ТЕКУЩЕЕ значение скорости (обычно 38400, если до этого ничего не делали). Нажимаем кнопку “Настройка скорости”. Там жмем “Запустить пробный тест скорости”. Если все проходит хорошо, в ПРАВОМ списке выставляем максимальную скорость, напротив которой в логе теста стоит “OK”, жмем “Установить”. Закрываем ELMConfig. Выдергиваем адаптер из USB и дииагностического разъема, после этого втыкаем обратно. После этого, когда запускаем ELMConfig, в списке скорости всегда выбираем ту, на которую настроили адаптер. Если повезло, и адаптер работает на 500000, то она уже стоит по умолчанию.

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

елм показал только двигатель на фокусе2

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

При изменении скорости работы ELM выдается сообщение о том, что если не удасться выполнить подключение на выбранной скорости, то потребуется выполнить аппаратный сброс памяти контроллера. Если не сложно, скажите как он делается?

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

[B]murano64[/B],
нужно 28 ногу PICа ELM327 (выход на светодиод OBD Tx) посадить на землю и в таком виде подать питание. Когда светодиод RS323 Rx начнет быстро моргать, уберите перемычку — все программируемые параметры установлены в OFF

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

Обновил ELMConfig. [URL=”http://civil.iffc.ru/ELMConfig/ELMConfig.zip”]Версия 0.2.2b[/URL].
Изменения:

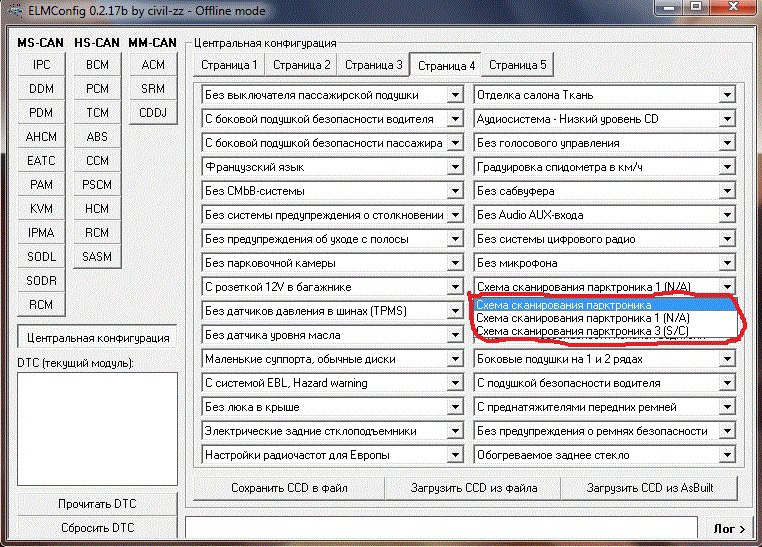

— добавлена возможность считывания, изменения и сохранения центральной конфигурации платформы CD34x (Ford Mondeo IV/S-Max/Galaxy) (только на русском языке)
— добавлена возможность считывания и расшифровки кодов DTC модулей платформы CD34x
— добавлена возможность считывания информации с модулей платформы CD34x
— добавлена возможность раздельного включения/отключения звуковых сигналов рестайловой приборки (в т. ч. “звук снежинки”)
— добавлена возможность мониторинга CAN-шины с записью лога
— на вкладке Информация для модуля HEC, платформа C1 добавлено поле “Количество ключей”
— в прошивке 509 исправлено отображение буквы “ч” в сообщениях RDS (прошивки предоставлены quickie (ffclub.ru), за что ему огромное спасибо)
— исправлена ошибка, в результате которой при подключении могла возникать ошибка ответа на запрос “AT L0”
— исправлена ошибка, возникающая при работе с модулем BCM на Ford Kuga (спасибо Nikitoz78 (ffclub.ru) за тестирование)
— исправлена работа с модулем HCM (платформа C1)
— кнопка “Настроить ELM327 для работы с MS-CAN” перенесена в начальное окно (рядом с настройками скорости ELM)
— изменилась организация расположения файлов — теперь рядом с ELMConfig.exe расположена папка data, в которой находятся все необходимые для работы программы файлы

У кого при запуске ругается на отсутствие dll, ocx и т.п. — качаем и устанавливаем [URL=”http://civil. iffc.ru/ELMConfig/RuntimePack.exe”]вот это[/URL]

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

[QUOTE=civil;984839]Обновил ELMConfig. [URL=”http://civil.iffc.ru/ELMConfig/ELMConfig.zip”]Версия 0.2.2b[/URL].
Изменения:
— добавлена возможность считывания, изменения и сохранения центральной конфигурации платформы CD34x (Ford Mondeo IV/S-Max/Galaxy) (только на русском языке)
— добавлена возможность считывания и расшифровки кодов DTC модулей платформы CD34x
— добавлена возможность считывания информации с модулей платформы CD34x
— добавлена возможность раздельного включения/отключения звуковых сигналов рестайловой приборки (в т. ч. “звук снежинки”)
— добавлена возможность мониторинга CAN-шины с записью лога
— на вкладке Информация для модуля HEC, платформа C1 добавлено поле “Количество ключей”
— в прошивке 509 исправлено отображение буквы “ч” в сообщениях RDS (прошивки предоставлены quickie (ffclub.ru), за что ему огромное спасибо)
— исправлена ошибка, в результате которой при подключении могла возникать ошибка ответа на запрос “AT L0”
— исправлена ошибка, возникающая при работе с модулем BCM на Ford Kuga (спасибо Nikitoz78 (ffclub. ru) за тестирование)
— исправлена работа с модулем HCM (платформа C1)
— кнопка “Настроить ELM327 для работы с MS-CAN” перенесена в начальное окно (рядом с настройками скорости ELM)
— изменилась организация расположения файлов — теперь рядом с ELMConfig.exe расположена папка data, в которой находятся все необходимые для работы программы файлы

У кого при запуске ругается на отсутствие dll, ocx и т.п. — качаем и устанавливаем [URL=”http://civil.iffc.ru/ELMConfig/RuntimePack.exe”]вот это[/URL][/QUOTE]

Скажите а можно работать этой прогой с ELM327 mini v 1.5 Bluetooth?

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

попробуйте, там, где нельзя, будет сообщение

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

[QUOTE=civil;962349][B]murano64[/B],
нужно 28 ногу PICа ELM327 (выход на светодиод OBD Tx) посадить на землю и в таком виде подать питание. Когда светодиод RS323 Rx начнет быстро моргать, уберите перемычку — все программируемые параметры установлены в OFF[/QUOTE]

Скажите, а после сброса OFF надо что то делать с ELM327. Как то настроить или прошивать?

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

нет, ничего делать не надо, просто заново включить

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

[QUOTE=civil;986035]нет, ничего делать не надо, просто заново включит

Что то у меня не отвечает на AT запросы. Или аброкадабру какую то в лучшем случае пишет. Причём что по USB. что по Bluetooth (я добавил сам ему СОМ-USB)

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

Если пишет абракадабру, то, скорее всего, разные скорости адаптера и компа

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

[QUOTE=civil;986248]Если пишет абракадабру, то, скорее всего, разные скорости адаптера и компа[/QUOTE]
Скорости выставлял разные от 9600 до 50000. Но бывает, что ни на один запрос вообще не отвечает. (Rx помигивает) Как? не понятно. Прияё что в режиме Bluetooth что USB. Как вообще проверить в работоспособности 18F25K80-I/SS.

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

попробуйте через putty связаться. если не получится, значит косяк с адаптером

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

[QUOTE=civil;986691]попробуйте через putty связаться. если не получится, значит косяк с адаптером[/QUOTE]

Огромное человеческое спасибо что отвечаете.
Через PuTTY тоже что то не то. Может я что то не то делаю? Вот сиё “чудо” адаптер[ATTACH=CONFIG]109973[/ATTACH]
Вот запуск putty [ATTACH=CONFIG]109975[/ATTACH] вот результат [ATTACH=CONFIG]109976[/ATTACH]
С адаптером ничего собственно не деле. Целый день(позавчера) работал со многими прогами. Может я что то не так делаю?

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

да вроде все так. попробуйте еще номер com-порта поменьше сделать (до 10)

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

[QUOTE=civil;986703]да вроде все так. попробуйте еще номер com-порта поменьше сделать (до 10)[/QUOTE

ok. Сейчас. Да, Rx при подаче “отмигивает”, значит контролер работает.[COLOR=”Silver”]

[/COLOR][QUOTE=nazareht;986705][QUOTE=civil;986703]да вроде все так. попробуйте еще номер com-порта поменьше сделать (до 10)[/QUOTE

ok. Сейчас. Да, Rx при подаче “отмигивает”, значит контролер работает.[/QUOTE]

Сделал COM2 тоже самое. Неужели контролер сдох? Я в него не лез до того как он перестал “общаться”. Можно как то окончательно убедиться в его “сдыхании”?

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

если другие программы работают, значит не сдох. но тогда не знаю, почему не работают ELMConfig/Putty

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

[QUOTE=civil;986709]если другие программы работают, значит не сдох. но тогда не знаю, почему не работают ELMConfig/Putty[/QUOTE]
Нет. другие программы сейчас уже тоже не работают, так же как и ELMconfig. Повторный аппаратный сброс (28 нога на землю) прояснит что либо? Или уже бесполезно? Есть ли ещё какие нибудь манипуляции с контролером кроме как аппаратный сброс?

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

Скорость обмена с ELM, какую устанавливаете после сброса?

Re: ELMConfig — ELM327-софт для работы с Ford Focus II/C-Max/Kuga/Mondeo IV/S-Max/Galaxy

Обновил ELMConfig. [URL=http://civil.iffc.ru/ELMConfig/ELMConfig.zip]Версия 0.2.3[/URL].
Изменения:
— исправлена ошибка, приводящая к невозможности загрузки конфигурации HEC, страница 3 из резервной копии в режиме offline
— добавлена возможность использования адаптеров ELM327, у которых на 7 ножку контроллера приходит высокий сигнал (т.е. по умолчанию в ответе к каждому символу [CR] добавляется [LF])
— исправлена ошибка, возникающая при работе с центральной конфигурацией на платформе CD34x
— добавлна функция сохранения параметров последнего подключения и последнего выбранного языка

У кого при запуске ругается на отсутствие dll, ocx и т.п. — качаем и устанавливаем [URL=http://civil.iffc.ru/ELMConfig/RuntimePack.exe]вот это[/URL]

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

[QUOTE=GASCHE;986835]Скорость обмена с ELM, какую устанавливаете после сброса?[/QUOTE]

Re: ELMConfig — ELM327-софт для работы с Ford C307/C214/C394

[QUOTE=nazareht;987135]38400[/QUOTE]
Взял другой адаптер. А интересно с Ford Mondeo III будет ELMconfig работать? Никто не пробовал?

Re: ELMConfig — ELM327-софт для работы с Ford Focus II/C-Max/Kuga/Mondeo IV/S-Max/Galaxy

Я не пробовал, так что не знаю. Ошибки, скорее всего прочитает, по тем модулям, которые по шине с фф2 совпадают

Re: ELMConfig — ELM327-софт для работы с Ford Focus II/C-Max/Kuga/Mondeo IV/S-Max/Galaxy

На Мондео 2001 2,0 это всё к сожалению не работает. unsure:

Re: ELMConfig — ELM327-софт для работы с Ford Focus II/C-Max/Kuga/Mondeo IV/S-Max/Galaxy

а у меня при попытке открыть порт выскакивает :превышено время ожидания ответа от ELM полученный ответ ATZ ELM327 V1.3 compatible,можно чтото зделать?

Re: ELMConfig — ELM327-софт для работы с Ford Focus II/C-Max/Kuga/Mondeo IV/S-Max/Galaxy

Уважаемая конференция подскажите как поменять язык в голосовом управлении Куги (до рест) 09 год? Сам б.к язык поменял без проблем а голосовое осталось на немецком. Хотелось бы на французский или английский переставить. Реально ли.

Re: ELMConfig — ELM327-софт для работы с Ford Focus II/C-Max/Kuga/Mondeo IV/S-Max/Galaxy

а есть возможность изменять пробег в большую или меньшую сторону

Текущее время: 10:50. Часовой пояс GMT +3.

Powered by vBulletin® Version 4.2.3
Copyright © 2016 vBulletin Solutions, Inc. All rights reserved.
Перевод: zCarot

Copyright ©2002 — 2017, CarHelp & Company using ecologically sustainable code =)

Начало работы с ELMConfig – Джеймс Симпсон

Я подумал, что пришло время написать руководство и объединить все, что я отправляю в электронных письмах и комментариях на веб-сайте, по настройке модифицированных ELM327 и ELMConfig на вашем ПК. Задача проста и легко выполнима, если у вас есть подлинная версия чипсета (например, устройства, которые я предоставляю).

Установка программного обеспечения

1. Загрузите и установите пакет «Время выполнения» , который можно загрузить отсюда: Загрузите пакет выполнения
2. Загрузите сжатую версию последней программы ELMConfig отсюда: Загрузите последнюю версию утилиты ELMConfig

Вам нужно будет разархивировать ее в «Мои документы» или на «Рабочий стол», где бы вы ни думали. папка будет безопасной и легкодоступной для вас. Эта программа содержится в архиве типа .rar, поэтому вам может потребоваться загрузить WinRar, если вы не можете открывать и извлекать файлы.

Установка оборудования

Если вы приобрели у меня модифицированный ELM327, вы можете быть уверены, что это подлинный набор микросхем версии , способный записывать в ваш автомобиль на полной скорости (скорость 500k ). Устройства, которые я отправляю, совместимы со всеми версиями Microsoft Windows от XP до Windows 10. Драйверы загружаются непосредственно из Microsoft , как только вы подключаете устройство к компьютеру (чего не делают поддельные версии). Если вы не приобрели лида напрямую у меня, я расскажу позже, как через мгновение узнать, есть ли у вас подлинный чипсет.

Вставьте конец USB в свой ноутбук и подождите, пока устройство будет установлено и драйверы будут загружены с сайта Microsoft. Через несколько секунд вы должны получить сообщение о том, что устройство установлено и готово к использованию вашей системой. Это так просто, если у вас есть какие-либо ошибки, дайте мне знать в комментариях ниже, и я помогу вам и обновлю руководство.

Устройство по-прежнему не распознано

Если вы обнаружите, что драйверы по какой-либо причине не были загружены напрямую из Microsoft, вы можете получить установку драйвера в виде исполняемого файла по следующей ссылке. После того, как вы установите программу из FTDI, драйверы будут установлены на вашем ПК с Windows, возможно, вам придется перезагрузить компьютер, а затем снова подключить ELM327 к компьютеру и перезагрузить ELMConfig. Примечание. Этот драйвер предназначен только для устройств, которые я предоставляю, я не могу ручаться за другие устройства и другие наборы микросхем, которые доступны в других ELM327 — я использую только качественные ELM с приличными чипами FTDI.

Настройка оборудования для работы с ELMConfig

Теперь, когда ваш ELM327 обменивается данными с вашим ПК, нам нужно настроить ELM327 для работы с ELMConfig. Это просто задача настройки устройства для работы со скоростью 500 тыс. бод. Это делается путем открытия ELMConfig в режиме администратора (щелкните правой кнопкой мыши файл ELMConfig.exe и выберите «Запуск от имени администратора».

Теперь, когда ELMConfig открыт, и вы впервые используете программу, вам, возможно, придется язык с русского на английский, установив флажок English.

Флажок, если вы приобрели ELM у меня, вам нужно будет установить флажок «FTDIXX», после чего вы увидите ELM327 в раскрывающемся списке под этим флажком.

Теперь нам нужно настроить скорость передачи для устройства, прежде чем мы откроем основную программу, это делается путем выбора кнопки «Настройка адаптера» в нижней части экрана ELMConfig. Это откроет новую часть программы. Просто нажмите кнопку « Open Port », затем он просканирует различные скорости передачи, которые поддерживает ELM, и должен остановиться на настройке скорости 500 КБ, показывая вам, что он способен обрабатывать скорость 500 КБ (если это возможно). не останавливайтесь на достигнутом, возможно, у вас поддельный блок). Как только 500 000 выпадут в раскрывающемся списке, нажмите « Установите кнопку “, чтобы зафиксировать эту настройку. Вы получите всплывающее окно, которое вам просто нужно подтвердить.

Теперь мы можем начать использовать ELMConfig и общаться с вашим автомобилем. Вернувшись на экран, где в раскрывающемся списке указано «Соединение», выберите свой автомобиль из списка. Поэтому, если у вас есть Focus MK2 / C-Max MK1 / Kuga MK1, выберите эту опцию или, если у вас есть Mondeo, выберите эту опцию.

После выбора нажмите кнопку «Открыть порт», и вы попадете в основную программу ELMConfig (после подтверждения «Да» на адаптированный оснащен переключателем HS/MS-Can.

Проверка подлинности вашего ELM327

Есть много поддельных ELM327, и людям довольно легко попасть в ловушку и купить тот, который намного дешевле, они дешевле по какой-то причине… В любом случае, лучший Чтобы проверить, является ли ваш ELM327 подлинным, нужно установить ForScan (еще один инструмент, используемый для диагностики автомобилей Ford. Вы можете загрузить последнюю версию непосредственно с ForScan. После установки запустите программу с подключенным ELM327, нажмите зеленую кнопку внизу программы, она будет сканировать ваш ELM, и если всплывающее окно с сообщением о том, что ELM НЕ является подлинным, не отображается, у вас есть прекрасное устройство ELM.

Часто задаваемые вопросы

Я подключил ELM к своему компьютеру, но он не может найти устройство

Обычно это означает, что драйверы не были установлены на вашем компьютере. В этом случае установите следующий исполняемый файл и перезагрузите компьютер.

OHP ELM327 Адаптер FORScan OBD2 | Автомобили Форд с 1996 года выпуска

39,99 $

Поделись

USB-адаптер OHP ELMconfig OBD2 — это базовое USB-устройство, с помощью которого можно легко получать доступ, диагностировать и даже настраивать встроенные данные в вашем автомобиле. С помощью MS-CAN HS-CAN Switch вы можете получить доступ и взаимодействовать со всеми существующими модулями вашего автомобиля. Это устройство простое в использовании и упрощает процессы диагностики и программирования модулей для вашего автомобиля.

• Rapid Function : это USB-устройство имеет интерфейс, совместимый с ELM327, который работает с постоянной скоростью 500 кбит/с

• Самостоятельная диагностика:  Больше не нужно полагаться на кого-то, кто скажет вам, в чем проблема с вашим автомобилем; завершите собственную диагностическую проверку и свяжитесь со всеми модулями, которые в настоящее время существуют в вашем автомобиле. Адаптер позволяет считывать код, стирать и передавать данные в реальном времени. Вы также получаете доступ к сервисным функциям, таким как сброс сервиса и принудительное восстановление DFP.

• Комплексное программное обеспечение для нескольких моделей : Этот модуль работает с несколькими типами программного обеспечения, включая FORScan, FoCCCus, ELMconfig и FF2. Это означает, что USB-адаптер OBD2 работает с автомобилями Ford, Mazda и Lincoln, а также с легкими грузовиками, выпущенными с 19 года.96. Включены инструкции, облегчающие использование необходимых функций.

• Невероятный FORScan Access . OBD2 можно использовать для применения модов FORScan к своему автомобилю, в том числе:
  • Общее окно
  • Бэмби Мод
  • Зеркала с обратным наклоном
  • Коррекция размера шин
  • Перпендикуляр Парк
  • Безопасный холостой ход
  • 5 Вспышка указателя поворота
  • Рулевое колесо с подогревом
  • Двойной звуковой сигнал для инвалидов
  • Сигнал приоткрытой двери для инвалидов и многое другое

• Streamlined для автомобилей Ford и легких пикапов: Ford Focus, Ford Mondeo/Fusion, Ford Kuga, Ford S-Max, Ford C-Max, Ford Transit, Ford Transit Connect, Ford Transit Customs, Ford Ranger, Ford Escape, Ford EcoSport, Ford Expedition, Ford Mustang, Ford Fiesta, Ford Taurus, Ford Edge, Ford Flex, Ford Explorer, Ford GT, Ford F-150, Ford F-250, Ford F-350, Ford F-450, Ford F- 550, Ford F-650, Ford F-750, Ford Hybrid, Ford Electric Vehicle (EV), Ford Plug-in Hybrid Vehicle (PHEV)

• Также создан для автомобилей Mazda, Lincoln и Mercury: Lincoln MKZ, Lincoln MKZ Hybrid, Lincoln MKC, Lincoln MKT, Lincoln MKX, Lincoln Aviator, Lincoln Continental, Lincoln Nautilus, Lincoln Navigator

  Mercury Grand Marquis, Mercury Marauder, Mercury Sabre, Mercury Milan, Mercury Mariner, Mercury Mountaineer, Mercury Montego

  Mazda CX-3, Mazda CX-5, Mazda CX-9, Mazda BT-50, Mazda2, Mazda3, Mazda5, Mazda6, Mazda MX-5, Mazda MX -5 РФ

• Не для пользователей Mac . Этот адаптер работает с Windows XP, Vista, 7, 8 и 10.

• Обратите внимание! Последовательный драйвер USB FTDI (наш поставщик решений Serial-to-USB) имеет некоторые проблемы совместимости с версией USB 3.0, установленной на большинстве ноутбуков MS Surface. Если у вас возникли проблемы с подключением, используйте USB-устройство на ноутбуке с Windows другой марки.

Адаптер OBD2 дает вам больше контроля над вашим автомобилем, позволяя вам получать информацию, необходимую для того, чтобы по-настоящему настроить вашу поездку. Вы можете избежать дорогостоящих посещений сервисных служб, которые просто связаны со сбросом определенного кода, и вы можете получить представление о том, что необходимо. Вы узнаете, сможете ли вы справиться с ремонтом самостоятельно или действительно пора отвезти свой автомобиль в мастерскую.

Обратите внимание, что адаптер не подходит для большегрузных автомобилей.

Инструкции по установке:

Устройство поставляется с инструкциями, которые помогут вам установить и обновить драйверы и программное обеспечение, необходимые для диагностики.
