Система рециркуляции отработавших газов (ЕГР) бензиновых двигателей Land Rover

Из данной статьи Вы узнаете для чего нужен ЕГР на бензиновых двигателях, как он работает, некоторые его нюансы и особенности. Функционал и задачи системы ЕГР разительно отличается на дизельных и бензиновых двигателях. Про систему рециркуляции отработавших газов (ЕГР) дизельных двигателей мы писали в отдельной статье на нашем сайте «Система рециркуляции отработавших газов (ЕГР) дизельных двигателей Land Rover».

Нужен ли вообще ЕГР на бензиновом моторе и для чего? Полезен он для двигателя или вреден? Какая польза от ЕГР бензиновому двигателю? Обратимся к истории автомобилестроения и моторостроения. Первые ЕГР на бензиновых двигателях в Америке появились в 60-е годы. Думал ли тогда кто-нибудь об экологии? Аналогично с отечественными автомобилями. Все, наверное, более-менее знакомы с автомобилями «Волга» и «Газель», с двигателями ЗМЗ-402 и карбюратором К-151. Там присутствовал ЕГР с завода. Ни о какой экологии тогда не шла речь. Карбюраторная «Волга» образца 70-х годов, Советский Союз и ЕГР. Парадоксально?

ЕГР на бензиновом двигателе конечно некоторым образом относится к экологии, но появился он вовсе не ради экологии. Основная задача системы ЕГР на бензиновом двигателе – это снижение температуры в камере сгорания. Если часть кислорода заместить отработавшими газами, то температура в камере сгорания неминуемо упадет. Здесь многие скажут, что ведь выхлопные газы на уровне выпускного коллектора горячие, порядка 800-900 градусов. Да, для человека горячие, а для того, что творится в камере сгорания они в общем-то достаточно холодные, да еще и по пути успевают остыть.

Система ЕГР на большинстве современных бензиновых двигателях становится активной только при определенных условиях. Первое условие, температура антифриза должна быть более 35 градусов. В принципе это логично, бензиновый мотор на низких температурах работает и так достаточно нестабильно, требует и смесь побогаче, кстати с богатой смесью температура ниже опять в камере сгорания, и добавлять ему нестабильности открытием клапана ЕГР, наверное, как-то не очень логично.

Второе условие, температура воздуха на впуске опять-таки должна быть больше 35 градусов. В принципе все то же самое, бензиновый двигатель в отличие от дизеля может комфортно работать в очень узком температурном диапазоне, и по антифризу, и по воздуху. Чуть больше, чуть меньше, начинается детонация, начинается неравномерная работа и прочие гадости.

Третье условие, двигатель не находится в режиме отключения подачи топлива. Когда этот режим включается и что это за режим? Вернемся к советским автомобилям с системой ЭПХХ (экономайзер принудительного холостого хода), когда двигатель вращается трансмиссией. Когда Вы тормозите двигателем, в это время топливоподача отключается. Нам надо снизить скорость, снизить обороты и один из самых простых и быстрых способов – это отключить подачу топлива в цилиндры. В этом случае часто задают вопрос: А если автомат? Да, автомат и что? Во-первых, можно заблокировать трансформатор и какое-то время коробка будет также продолжать вращать двигатель. Во-вторых, если мы, особенно, говорим о автомобилях Ягуар и Ленд Ровер, где все-таки используются много цилиндровые двигатели, не обязательно отключать топливо разом во все цилиндры, а можно отключать в нескольких по очереди. Тем самым двигатель будет замедляться интенсивнее, т.к. у него нет вспышки в нескольких цилиндрах, практически пропуски. Почему в этом режиме отключается ЕГР? Об этом написано выше, двигатель и без того не стабильно работает, и какой смысл ему еще добавлять выхлопные газы на впуск в камеру сгорания. На холостом ходу у него никакого запаса по крутящему моменту нет, зачем его и так ослаблять.

Четвертое условие, ЕГР после запуска двигателя не открывается первые 5 секунд. Речь идет о рестарте горячего двигателя. Этому у нас на сайте посвящена отдельная статья «Системы управления двигателем». Все современные системы управления двигателем оперирует не расходом воздуха, не нажатием на педаль водителем, а они оперируют одним-единственным понятием – крутящий момент. Крутящий момент, который вырабатывает двигатель, крутящий момент, который попросил водитель от двигателя и другие системы могут попросить. Откуда взялось 5 секунд? После запуска рассчитать корректно крутящий момент фактический и запрошенный тяжело. Проходит порядка 5-6 секунд прежде чем блок управления двигателем из старой стратегии расчета всего по воздуху переходит в моментную модель. Именно поэтому в течение первых 5 секунд он может работать несколько не стабильнее, и с забросом оборотов тот же самый прогрев катализаторов. Первые 5 секунд ЕГР не открывается для того, чтобы максимально стабильно все работало. Дальше, когда двигатель уходит в регулировку крутящего момента ЕГР уже может открываться.

Пятое условие, при оборотах двигателя выше 4000 об/мин – ЕГР закрыт. Почему выше 4000 об/мин? Вам от двигателя требуется максимальная мощность, когда обороты уже выше 4000 об/мин. Вы нажали педаль в пол и 4.2 SC или 4.4 AJ V8 Вас весело тащат вперед. Если в данном случае добавить выхлопные газы, то мощность двигателя неминуемо упадет, а Вам она нужна максимальной. Поэтому ЕГР закрыт и как можно больше воздуха стараемся впихнуть в цилиндры, неважно атмосферного или наддувочного воздуха. Управляется все это дело отдельным клапаном. Клапан сам по себе механический, блок управления двигателем рассчитывает на сколько его надо открыть, чтобы получить заданный поток в цилиндры.

А может ли быть система ЕГР без клапанов? Может, с помощью муфт, так называемый internal egr (встроенный ЕГР). Регулировкой перекрытия распредвалов можно добиться ухудшения продувки цилиндров на такте выпуска. Если такое сделать, то часть отработавших газов останется в цилиндре. Можно ли назвать это системой ЕГР? Конечно можно. Какая разница, еще раз повторимся, впустим мы газы по обходному каналу из выпуска на впуск или просто оставим их цилиндре. От перемены мест, слагаемых сумма не меняется.

Основной диапазон работы клапана ЕГР вне холостого хода, не под нагрузкой, прогретый двигатель, т.е. режимы так называемой частичной нагрузки. В городе у очень многих людей ЕГР может не открываться в принципе, особенно у тех, кто исповедует два положения педали (холостые обороты и в пол).

Какова задача ЕГР, помимо экологии? Экология опять сделаем отсылку к статье на нашем сайте про дизельные двигатели – это снижение выброса NOx со всеми вытекающими, но мы вспоминаем, что ЕГР появился на бензиновых моторах задолго до того, как экология вообще появилась. Основная задача клапана как уже говорилось выше – это снижение температуры. Самый большой нагрев происходит в режиме частичных нагрузок в камере сгорания. На холостом ходу там горит настолько мало смеси, что говорить о каком-то серьезном нагреве современного мотора смешно. Уже доходит до того, что современные бензиновые двигатели приобрели дизельную болезнь под названием «попробуй на холостых прогреть», т.е. КПД мотора настолько высок, что на холостом, если не остывает уже хорошо. Не работает клапан ЕГР в режиме максимальной нагрузки. Когда у Вас максимальная нагрузка, то там заливается столько топлива в цилиндры, что она достаточно хорошо все охлаждает испаряясь. А вот в режимах средней нагрузки, и топливо уже побольше, и температура растёт, и смесь бедная, которое тоже в угоду экологии бедное, которая выступает источником нагрева. Перепуская ЕГР в цилиндры Вы снижаете нагрев в камере сгорания.

Неоднократно доводилось видеть, что человек бездумно отключил ЕГР на бензиновом двигателе. Год ездил по городу, все было замечательно, никаких неисправностей. Поехал в отпуск, где-то на трассе встал на круиз-контроль, через час примерно езды на круиз-контроле получил сначала пропуски по зажиганию, потом сизый дым и все остальное. Почему так произошло? Он работал на круиз-контроля долго в режимах частичной нагрузки, когда по идеи и по логике ЕГР должен быть открытым, а ЕГР отсутствовал. Температура в камере сгорания нарастала-нарастала и в какой-то момент один или несколько поршней просто оплавились и получилась печаль.

Если говорить об отключении клапана ЕГР, но это возможно только на внешнем клапане, на internal egr Вы его в принципе отключить не можете никак, если говорить об отключении, то при отключении обязательно надо править карты топлива, карты зажигания и сделать это не так просто поскольку надо постоянно мониторить температуру в камере сгорания, а это не простая задача. Это первая полезная функция ЕГР и собственно почему американцы и наши этот ЕГР ввели задолго до того, как нормы экологии вообще появились.

Вторая задача ЕГР – это повышение КПД двигателя, особенно, атмосферного. За счет чего? Бензиновый двигатель внутреннего сгорания по своей сути является огромным насосом, который перекачивает воздух. Его задача сначала всосать воздух, потом сжать этот воздух, затем выплюнуть то, что получилось. Одна из основных потерь при работе двигателя, потерь КПД – это насосные потери, если мы говорим особенно об атмосферном. Для того, чтобы ему всосать воздух через впускной коллектор, воздушный фильтр, всю систему впуска приходится приложить некоторое усилие. А если объём воздуха, который ему необходимо всосать уменьшить? Выхлопные газы имеют относительно атмосферы давление более высокое и в цилиндры они попадают легче, чем всасывать воздух. Часть воздуха они замещают, можно ли говорить о том, что КПД двигателя вырастет? Теоретически да, мы де-факто можем сказать о том, что при открытом клапане ЕГР рабочий объем двигателя уменьшается. Чем меньше объем, тем проще всосать воздух и его сжать.

Это основная задача, благодаря, которой появился ЕГР на бензиновых двигателях в советское время и у американцев. Мы недаром делали отсылку к волге ЗМЗ-402, кто имел опыт могли убедиться самостоятельно в этом. Некоторые отключали этот клапан. Зачем он нужен, да он во впуск гадит и получали очень интересный эффект на переходных режимах, особенно, при легком нажатии на педаль двигатель становился тупее. Он лучше работал на холостом ходу, но клапан ЕГР с вакуумным управлением, который там стоял не самое совершенное создание. Он может быть чуть лучше работал наверху, но в середине он становился грустным и унылым, и все можно было вернуть только, либо радикально перенастроив систему питания и систему зажигания, либо вернув на место этот самый клапан.

Подводя итог, клапан ЕГР на бензиновом двигателе, как и на дизельном – это вещь крайне необходимая и служащая далеко не только для снижения выбросов, как принято считать. На современных двигателях достаточно мало вещей, которые служат только в угоду экологии и их можно сосчитать на пальцах. У большинства систем, которые предусмотрены есть функциональная задача помогать двигателю работать и бездумное удаление каких-то вещей скорее способна двигателю навредить, чем облегчить жизнь. Современные двигатели уже дошли до того предела – это касается и дизеля, и бензина, когда что-то в них изменять физически только его портить. Весь нынешний тюнинг зачастую заключается только в изменениях программного обеспечения, и очень так нетривиально.

Какая температура в камере сгорания является нормальной? Вкратце все, что свыше 1100 градусов – это совсем все плохо. Если стоит поршневая кованая, то 1200 градусов вообще предел, если литая – 1100 градусов. Выхлопные газы на пике около 900 градусов, т.е. они все-таки реально сбрасывают температуру, но это ключевой момент на пике. Если мы говорим о режимах средней нагрузки, то они приблизительно 700 градусов. Для мотора с литой поршневой 1100 градусов уже страшно, 1200 градусов может выдержать ковка, но и то мы бы не стали доводить до этих цифр. На современном моторе в камере сгорания, когда не пиковая нагрузка, не бедная смесь, нормальной считается температура 900-950 градусов, до 1000 градусов доходит редко.

Собственно, те, кто пытаются получить максимальную мощность от бензинового двигателя в какой-то момент приходят к тому, что в цилиндры надо лить воду. Старый добрый радикальный метод снижения температуры.

Подведя итог, для чего нужен ЕГР на бензиновом двигателе? Первое, экология, все про это знают. Второе, для снижения температуры в камере сгорания в режимах частичной нагрузки. Миф о том, что ЕГР наносит вред и снижает мощность не имеет под собой никакого обоснования с точки зрения работы двигателя. На режимах максимальной мощности ЕГР закрыт, на режимах средней нагрузки ЕГР фактически увеличивает КПД двигателя и сохраняет ту же самую мощность несмотря на то, что воздуха горит меньше благодаря тому, что снижает насосные потери на расход воздуха, повышая тем самым КПД.

Отключать ЕГР на бензиновом моторе настолько же плохая идея как отключать его на дизельном. Хотя задачи и функционал ЕГР на бензином и дизельном двигателе несколько отличаются, но в итоге эта система и там, и там нужная, и важная.

Система рециркуляции отработавших газов (ЕГР) дизельных двигателей Land Rover

Из данной статьи Вы узнаете зачем нужен ЕГР и последствия его отключения

Читать подробнее

Система зарядки Jaguar Land Rover

Из данной статьи Вы узнаете про энергоснабжение автомобилей Land Rover

Читать подробнее

Генератор и аккумулятор на Land Rover и Range Rover

Из данной статьи Вы узнаете, что важно знать про генератор и аккумулятор

Читать подробнее

Защита Рендж Ровер и Ленд Ровер от угона

Из этой статьи Вы узнаете об эффективном способе защиты от угона

Читать подробнее

Если у Вас есть какие-то вопросы или Вы хотите просто получить какую-то консультацию, то Вы можете нам позвонить +7 (495) 374-50-67, написать свой вопрос в группе в контакте https://vk. com/lrwestmsc или в инстаграме @lrwest.msc или просто подъедте к нам в сервис LR-WEST. За это платить не надо!!!!! Мы с радостью Вам поможем.

Что такое клапан ЕГР | Зачем он нужен?

~ ~

чистые моторы

Подробно и коротко.

Что это, и зачем он нужен?

Клапан ЕГР – это система рециркуляции газов, настроенное на понижение температуры сгорания в ДВС, тем самым клапан ЕГР уменьшает концентрацию оксида азота выбрасываемый в атмосферу.

В обычном двигателе старого образца без ЕГР воздух подается в ДВС, сгорая он прямиком направляется в выпускной тракт. Дело в том, что воздух, который попадает в камеру сгорания состоит из двух основных газов: Азот (N2) и Кислород (O2). В замкнутом пространстве с высокой температурой эти газы начнут реагировать между собой и образуют токсичное соединение азота (NOx). Что бы снизить эту концентрацию инженерам необходимо было придумать систему рециркуляции выхлопных газов.

Инженерам было необходимо сократить количество выпускаемых вредных веществ и они придумали крайне простой способ. Для уменьшения концентрации NOx нужно понизить температуру камеры сгорания.

И так, на картине показан принцип работы камеры сгорания с клапаном ЕГР. Сгоревшая смесь воздуха с топливом выходит через выпускной клапан и направляется в сторону выпускного тракта. Но часть смеси идет через клапан ЕГР и попадает обратно в впускной коллектор. Сделано это для того, что бы снизить уровень кислорода.

Дальше формула очень простая:

меньше кислорода – меньше горения;
меньше горения – ниже температура горения в ДВС;
ниже температура в ДВС – тем меньше оксида азота.

Есть НО

Стоит упомянуть, что клапан ЕГР воздействует на мощность двигателя. На тех режимах, где есть нагрузка на двигатель и вам нужна его мощность – этот клапан закрыт и потеря мощности не происходит.

Система ЕГР устанавливается и на бензиновых, и на дизельных двигателях. Исключения составляют только турбированные бензиновые двигатели.

На бензиновых двигателях клапан ЕГР открыт только на низких и средних нагрузках. На дизельном же двигателе этот клапан работает на холостом ходу и по мере роста нагрузки полностью закрывается.

Интересный факт: Клапан ЕГР не работает на бензиновом и на дизельном двигателях в режиме прогрева, когда двигатель разогревается до рабочей температуры.

Но это ещё не всё…

Система ЕГР заботится не только о нашей экологии, она так же имеет ряд преимуществ которые оптимизируют работу двигателя.

Для бензинового двигателя система ЕГР:

· снижает уровень детонации топлива.
При высоких температурах в камере сгорания топливо может самовоспламениться (зажечься раньше, чем его зажжет искра)

· помогает засасывать воздух в впускной коллектор.
Таким образом снижается перепад давления и экономится топливо. На некоторых источниках говорится, что система ЕГР экономит несколько процентов от подаваемого топлива.

Для дизельного двигателя система ЕГР:

Эта система снижает давление сгорания в камере на холостом ходу и двигатель работает мягче и динамичнее.

Особенности эксплуатации

После определенного пробега примерно 100-120 тыс. км начинает забиваться сажей и начинает работать не эффективно. Он начинает тяжело открываться, закрываться и в конце концов заклинивает в каком-то из положений.

Всё это приводит к нарушению режима работы двигателя:
· нестабильная работа на холостом ходу

· может глохнуть мотор
· могут плавать обороты
· потеря мощности
· перевод авто компьютером в аварийный режим

Новый клапан ЕГР стоит относительно дорого (от 20000 до 50 000 руб за сам клапан), поэтому многие автолюбители стараются его заглушить. Надо учесть, что относительно новые двигатели проектировались с учетом работы ЕГР и поэтому не так-то просто выбросить эту систему из нового типа двигателей.

Решение на много проще

По логике вещей, если клапану ЕГР мешает сажа – сажу надо убрать. К счастью, этот метод применяется уже со времен наших дедов и называется “Раскоксовка”. Годы практики привели к модификации методов очистки и на сегодня самый эффективный, быстрый и приемлемый способ – водородная раскоксовка.

Все двигатели с камерой сгорания могут применять процедуру водородной очистки в независимости от того, дизельный это двигатель или бензиновый. Легковые, грузовики, минивэны, микроавтобусы, мотоциклы, спецтехника или бензопила, водородная очистка будет работать одинаково эффективно.

Сервис Чистые Моторы предлагает водородную очистку ДВС от 30 минут по цене 1 заправки!

Вы получите:

· Процедуру очистки производится на самом современном оборудовании разработанного компанией Clean Engine.
· Лучший сервис и квалифицированный персонал
· Бесплатную диагностику до и после очистки
· Бесплатную озонацию салона
· Скидку на повторную очистку
· Бонусы постоянным клиентам
· Реферальную систему и бонусы постоянным клиентам.

Ждём вас!

Узнайте подробнее о
водородной очистке ДВС

Рециркуляция отработавших газов (EGR) стала проще · Technipedia · Motorservice

Настройки

Вернуться к поиску

Информация о продукте

Как устроена система рециркуляции охлаждаемых отработавших газов? Почему выхлопные газы охлаждаются? Как работает ЕГР? Из каких компонентов состоит EGR? Зачем нужен ЕГР? Что делают регулирующие дроссели и датчики воздушных масс? Что такое “дизельный стук”? Эта статья дает вам ответы.

0:25 – 1:03

Система рециркуляции отработавших газов (EGR) снижает вредные выбросы бензиновых и дизельных двигателей. Выхлопные газы отводятся после цилиндров, направляются через клапан рециркуляции отработавших газов и снова смешиваются с всасываемым воздухом. В результате в цилиндры поступает меньше кислорода. Это приводит к более низкой температуре горения, что может снизить количество оксида азота до 70 процентов — чем выше температура, тем больше вредных оксидов азота образуется. В бензиновых двигателях это снижает выбросы углекислого газа и расход топлива.

1:03 – 1:30

Клапан EGR является центральным компонентом. Он определяет количество рециркулируемых отработавших газов.
Существуют различные конструкции и модели клапанов EGR:

Пневматические или электрические
Для дизельных или бензиновых двигателей
С соединениями для охлаждения

1:30 – 1:45 воздушная система дизельных автомобилей. Они создают необходимую разницу давлений между отработавшими газами и стороной впуска для достижения необходимой высокой скорости рециркуляции отработавших газов.

1:45 – 2:00
Датчики расхода воздуха регулируют рециркуляцию отработавших газов в дизельных двигателях. Они позволяют рассчитать массу рециркулируемых выхлопных газов.
2:00 – 3:10
Охладители системы рециркуляции отработавших газов используются, поскольку существующие нормы выбросов больше не могут быть обеспечены только простой рециркуляцией отработавших газов. Охлажденные выхлопные газы еще больше снижают пиковую температуру сгорания. Это значительно снижает количество оксидов азота.
Многие охладители рециркуляции ОГ теперь оснащены перепускной заслонкой с электрическим или пневматическим приводом. Это позволяет направлять выхлопные газы мимо охладителя рециркуляции отработавших газов на этапе прогрева, чтобы быстро довести двигатель и каталитический нейтрализатор до рабочей температуры. Это снижает количество шума, известного как «дизельный стук», а также уровень выбросов сырого углеводорода.

Ключевые слова :
клапан рециркуляции отработавших газов , охладитель рециркуляции отработавших газов
Группа товаров :
Рециркуляция выхлопных газов
видео
Рециркуляция отработавших газов (EGR) стала проще
Группы продуктов на ms-motorservice.
com

Это также может вас заинтересовать
Информация о продукте
Устранение неисправностей в системе рециркуляции отработавших газов на двигателях Otto и дизельных двигателях
Основная информация
Что такое рециркуляция отработавших газов? Зачем рециркулируют выхлопные газы и как это влияет на выбросы загрязняющих веществ? Какие компоненты установлены в системе EGR? Найдите ответы здесь.
Информация по диагностике
Устранение неисправностей в системе рециркуляции отработавших газов на двигателях Otto и дизельных двигателях (2)
Советы по поиску и устранению неисправностей
Неравномерный холостой ход? Двигатель дергается при запуске автомобиля или во время движения? Отсутствие власти? Грязный клапан EGR? Диагностический код неисправности P0102, P0103, P0401 или P0402 в памяти кодов неисправностей? .
..
Информация по диагностике
Неисправность EGR из-за попадания инородных тел из выхлопного тракта
Что означают сообщения об ошибках P1444 и P16786? Проблема в датчике массового расхода воздуха? Почему машина дергается и в чем причина потери мощности? Узнайте, что вызывает эти неисправности и как вы…
Только для технического персонала. Все содержимое, включая изображения и диаграммы, может быть изменено. Для назначения и замены обратитесь к текущим каталогам или системам, основанным на TecAlliance.
Использование файлов cookie и защита данных
Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей. Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.
Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации. Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.
Настройки конфиденциальности
Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки. Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.
Измените настройки конфиденциальности, нажав на соответствующие кнопки
Необходимый
Удобство
Статистика
Необходимый
Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта. Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.
Этот веб-сайт будет:
Сохранить файлы cookie, необходимые системе
Сохранить настройки, которые вы делаете на этом веб-сайте

Этот сайт никогда не будет делать следующее без вашего согласия:
Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.
Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)
Удобство
Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.
Этот веб-сайт будет:
Сохранение файлов cookie, необходимых системе
Сохранение ваших настроек, таких как выбор языка или баннер файлов cookie, чтобы вам не пришлось повторять их в будущем.

Этот сайт никогда не будет делать следующее без вашего согласия:
Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)
Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере. В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.
Основы EGR – что они делают, как они работают, как устранять неисправности
Практические рекомендации
Неотъемлемая часть системы управления двигателем автомобиля, точно названный клапан рециркуляции отработавших газов, или клапан EGR для краткости, рециркуляция точно дозируется количества выхлопных газов в систему впуска двигателя для повышения эффективности двигателя, снижения расхода топлива и снижения выбросов NOx.
В связи с растущим давлением на снижение выбросов клапан рециркуляции отработавших газов будет играть все более важную роль в будущем. Важно знать, что он делает, почему он выходит из строя и как заменить его, когда он выходит из строя.
Как работает клапан EGR?
Примеры агрессивных сред для клапанов EGR.
Почти 80 процентов воздуха, которым мы дышим, состоит из азота. Однако, когда он подвергается воздействию чрезвычайно высоких температур в камере сгорания, плюс 1370°C, обычно инертный газ становится реактивным, создавая вредные оксиды азота или NOx, которые затем выбрасываются через выхлопную систему в атмосферу.
Чтобы свести это к минимуму, клапан рециркуляции отработавших газов позволяет определенному количеству выхлопных газов повторно поступать во впускную систему, эффективно изменяя химический состав воздуха, поступающего в двигатель. С меньшим количеством кислорода теперь разбавленная смесь сгорает медленнее, снижая температуру в камере сгорания почти на 150 ° C и уменьшая образование NOx для более чистого и эффективного выхлопа.
Клапан рециркуляции отработавших газов имеет два основных положения: открытое и закрытое, хотя положение может варьироваться в любом промежуточном положении. Клапан EGR закрыт, когда двигатель запускается. На холостом ходу и на низких оборотах требуется лишь небольшая мощность, а значит, и небольшое количество кислорода, поэтому клапан открывается постепенно — на холостом ходу он может быть открыт до 90%. Однако, когда требуется больший крутящий момент и мощность, например, при полном ускорении, клапан рециркуляции отработавших газов закрывается, чтобы обеспечить поступление в цилиндр как можно большего количества кислорода.
Клапаны рециркуляции отработавших газов не только снижают выбросы NOx, но и могут использоваться в двигателях GDi уменьшенных размеров для снижения насосных потерь и повышения эффективности сгорания и устойчивости к детонации. В дизеле это также может помочь уменьшить детонацию дизельного двигателя на холостом ходу.
Типы клапана EGR
Хотя существует несколько типов клапана EGR — в более ранних системах используется клапан с вакуумным приводом, а в новых автомобилях используется электронное управление — основные типы можно в общих чертах свести к следующим:
Дизельное топливо высокого давления Клапаны рециркуляции отработавших газов отводят выхлопные газы с высоким расходом и высоким содержанием сажи до того, как они попадут в сажевый фильтр — сажа может смешиваться с парами масла, образуя шлам. Затем газ возвращается во впускной коллектор либо через трубу, либо через внутренние отверстия в головке блока цилиндров. Вторичный клапан также используется для создания вакуума во впускном коллекторе, поскольку он отсутствует в дизельных двигателях.
Дизель Клапаны рециркуляции отработавших газов низкого давления отводят выхлопные газы после того, как они прошли через сажевый фильтр — этот газ имеет меньший поток, но почти полностью очищен от сажи. Затем газ возвращается во впускной коллектор по трубе.
Бензиновые клапаны рециркуляции отработавших газов отводят отработавшие газы так же, как дизельный аналог высокого давления. Вакуум, создаваемый разрежением цилиндра, втягивает выхлопные газы, а поток регулируется открытием и закрытием самого клапана рециркуляции отработавших газов.

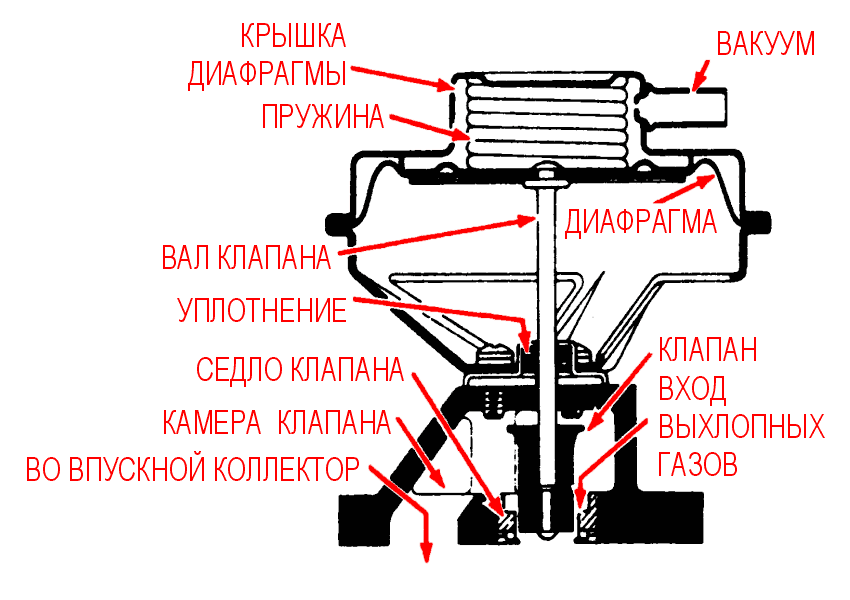

Вакуумные клапаны EGR используют вакуумный соленоид для изменения вакуума на диафрагме и, в свою очередь, открытия и закрытия EGR. Некоторые клапаны также оснащены датчиком обратной связи для информирования ЭБУ о положении клапанов.
Цифровые клапаны EGR оснащены электромагнитным или шаговым двигателем и, в большинстве случаев, датчиком обратной связи. Эти клапаны получают сигнал с широтно-импульсной модуляцией от ЭБУ для регулирования потока выхлопных газов.
Почему выходят из строя клапаны EGR?
Клапаны EGR работают в агрессивной среде, поэтому со временем изнашиваются. Тем не менее, самой большой причиной отказа является накопление частиц углерода из выхлопных газов вдоль каналов EGR и системы впуска. Со временем это засорит трубки, каналы для выхлопных газов и, в конечном итоге, плунжерный механизм клапана, в результате чего он либо заклинит в открытом, либо в закрытом состоянии. Неисправности также могут быть вызваны разрывом или протечкой мембраны клапана.
На что обратить внимание при неисправности клапана рециркуляции отработавших газов?
Симптомы, связанные с отказом клапана EGR, аналогичны симптомам многих других компонентов системы управления двигателем, и из-за этого неисправности EGR продолжают вызывать головную боль у многих техников. Тем не менее, есть несколько признаков, на которые следует обратить внимание:
Индикатор проверки двигателя: , как и в случае с большинством компонентов управления двигателем, проблема с клапаном рециркуляции отработавших газов может привести к срабатыванию индикатора проверки двигателя.
Проблемы с работой двигателя: , если клапан застрял в открытом положении, соотношение воздух-топливо автомобиля будет нарушено, что приведет к проблемам с работой двигателя, таким как снижение мощности, плохое ускорение и неровный холостой ход. Это также может привести к утечке давления турбонаддува, из-за чего турбонаддув будет работать тяжелее.
Повышенные выбросы NOx: когда клапан EGR остается закрытым, возникающие в результате высокие температуры в камере сгорания оставляют много несгоревшего топлива в выхлопных газах, что приводит к увеличению выбросов NOx и снижению эффективности использования топлива.
Стук в двигателе: более высокие температуры и NOx также могут привести к усилению детонации или стука, который слышен в двигателе как стук.
Поиск и устранение неисправностей клапана EGR
Учитывая различные типы клапанов EGR, всегда лучше следовать процедурам устранения неполадок, подробно описанным в руководстве по обслуживанию, однако есть несколько общих шагов, которые могут помочь в точной диагностике:
Читать любые коды неисправностей на клапанах EGR с электронным управлением с помощью диагностического прибора.
Убедитесь, что все вакуумные линии и электрические соединения подсоединены и расположены правильно.
С помощью вакуумметра проверьте шланг подачи вакуума на наличие вакуума при частоте вращения от 2000 до 2500 об/мин. Отсутствие вакуума при нормальных рабочих температурах указывает на ослабленный шланг, заблокированный или неисправный вакуумный переключатель или соленоид или неисправный вакуумный усилитель/насос.
Проверьте вакуумный соленоид при работающем двигателе. На клапанах EGR с электронным управлением активируйте соленоид с помощью диагностического прибора и проверьте вакуум на конце трубы. Если соленоид не открывается при подаче питания, застрял в открытом или закрытом положении или имеет корродированное электрическое соединение, ослабленный провод или плохое заземление, это повлияет на работу EGR. Перед заменой определите основную причину.
Если возможно, проверьте движение штока клапана в диапазоне от 1500 до 2000 об/мин. Шток клапана должен двигаться, если клапан работает правильно, если нет и есть вакуум, значит, есть неисправность.
Подайте вакуум непосредственно на клапан EGR с помощью ручного вакуумного насоса или диагностического прибора в зависимости от типа клапана EGR. Если нет изменения качества холостого хода, то либо неисправен клапан EGR, либо проходы полностью забиты. Если двигатель работает с перебоями на холостом ходу или глохнет, проблема вызвана неисправностью системы управления.
Снимите клапан рециркуляции отработавших газов и проверьте его на наличие нагара. По возможности удалите нагар, стараясь не загрязнить диафрагму.
Осмотрите канал рециркуляции отработавших газов в коллекторе на предмет засорения и при необходимости очистите.
Общие коды неисправностей EGR
На клапанах EGR последних моделей распространены следующие коды неисправностей:
P0400: Неисправность потока EGR
P0401: Обнаружен недостаточный поток EGR
P0402: Обнаружен избыточный поток EGR
P0403: Неисправность цепи EGR
P0404: Диапазон/функционирование цепи EGR
P0405: Низкий уровень сигнала в цепи датчика А системы рециркуляции отработавших газов
P0406: Высокий уровень сигнала в цепи датчика А системы рециркуляции отработавших газов
P0407: Низкий уровень сигнала в цепи датчика В системы рециркуляции отработавших газов
P0408: Высокий уровень сигнала в цепи датчика В системы рециркуляции отработавших газов
P1403: Соленоид EGR низкий уровень
P1404: Система рециркуляции отработавших газов — ошибка иглы закрытого клапана
P1405: Высокий уровень соленоида EGR
P1406: Ошибка положения штифта системы EGR
Как заменить неисправный клапан EGR?
Сначала снимите кожух двигателя.
Затем ослабьте электрический кабель на клапане и снимите электрические соединения и/или вакуумные линии, проверив наличие признаков повреждения.
Снимите крепежные винты и проверьте клапан на наличие повреждений, коррозии или нагара.
Тщательно очистите монтажную поверхность клапана EGR и установите новый клапан и прокладку. Удалите также свободный углерод из порта подачи EGR.
Совместите клапан рециркуляции отработавших газов с отверстиями для болтов и прокладкой и снова прикрепите к корпусу.
Затяните все крепежные детали с рекомендованным крутящим моментом.
После надежной установки повторно подсоедините вакуумные линии и/или электрические соединения.
Наконец, используйте диагностический сканер, чтобы сбросить индикатор управления двигателем и проверить наличие других ошибок. Убедитесь, что контрольная лампа неисправности погасла, затем проведите дорожное испытание. Многие автомобили теперь требуют сброса клапана рециркуляции отработавших газов в соответствии с адаптацией.
