Что такое EGR и почему приходится его отключать?

13.03.2018

Воздух который мы «сжигаем» в ДВС состоит не только из кислорода. Больше всего в атмосфере азота, который на Земле находится по большей части в свободном состоянии. В атмосфере его содержание по объему 78%, по массе 75,5%. Ввиду своей значительной инертности азот при обычных условиях реагирует только с литием. Так как ДВС это частный случай теплового двигателя, то для того чтобы иметь максимальный КПД температуру и давление, при которых сжигают углеводороды (дизтопливо в нашем случае), стараются сделать как можно выше, единственным ограничением является только «тепловая» прочность. Но тут возникает проблема – азот. Как было сказано выше азот – это инертный газ, но при высокой температуре (более 2000 градусов по Цельсию) и давлении он окисляется, причем чем выше концентрация кислорода, тем больше получатся оксидов азота. Внедрение системы EGR (Exhaust Gas Recirculatiоn) должно было сократить содержание в выхлопе оксидов азота NOx.

Система рециркуляции отработавших газов (EGR) предназначена для снижения в отработавших газах оксидов азота за счет возврата части отработавших газов во впускной коллектор. Возврат части отработавших газов во впускной коллектор позволяет снизить количество кислорода в топливо-воздушной смеси и, тем самым, уменьшить образование оксидов азота. Однако это вызывает падение эффективной мощности двигателя. Удаление EGR в дизельных двигателях считает допустимым большое количество людей, включая экологов. Удаление системы EGR приводит к увеличенному уровню NOx, однако углеводородные выделения, выбросы макрочастиц (сажа), угарного и углекислого газов существенно уменьшаются. Кроме того, удаление EGR приводит к увеличению экономии топлива. Выхлопной газ, повторно поданный назад в цилиндры, добавляет в двигатель вызывающие износ загрязнители (сажу и смолы) и быстрее окисляет моторное масло, что отрицательно сказывается на ресурсе двигателя.

В общем-то, это единственная задача, которую решает система рециркуляции отработавших газов. Есть несколько вариантов исполнения этой системы, но принцип работы EGR всегда одинаковый: определенное количество отработавших газов через клапан поступает обратно в двигатель. Такая рециркуляция позволяет снизить температуру горения, особенно в бензиновых моторах. А как раз высокая температура – условие появления оксидов азота.

Ни на что другое EGR не влияет. Это – чисто «экологическая» фишка современного мотора. К сожалению, ресурс у нее достаточно ограничен, и приходит время, когда система перестает работать как положено (точнее, вообще перестает). И тогда исключение всей системы из управления двигателем становится хорошим выходом из ситуации. Для большей убедительности скажем, что исправный EGR и так не работает на высоких оборотах или в аварийном режиме – при таких условиях заводской программой блока управления предусмотрено его полное закрытие.

Бояться отключения EGR не надо: единственным неприятным последствием станет повышенное содержание оксидов азота в выхлопе, но если на одну чашу весов поставить какие-то неведомые азоты, а на другую – беспроблемную эксплуатацию автомобиля, то второе, конечно же, перевесит. Ибо экология – экологией, а нервы дороже.

Как и почему перестает работать EGR?

Есть несколько вариантов типичных поломок EGR. Это заклинивание клапана, разрывы цепи актуатора или датчика положения клапана и неучтенный подсос (или утечка) воздуха. Внутри каждого варианта тоже можно выделить несколько типов поломок, поэтому чуть рассмотрим каждую из таких поломок отдельно.

Самый распространенный случай – заклинивание клапана.

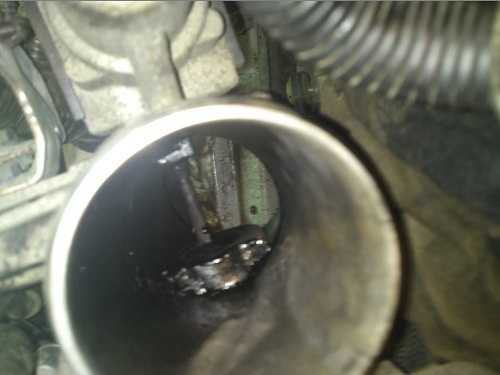

Все мы прекрасно знаем, что при горении топлива образуется сажа. Со временем ее количество, оседающее в клапане, затрудняет его подвижность. И клапан, естественно, клинит. Тут возможны два варианта: либо он остается в закрытом варианте, либо в открытом. Тут как повезет, и больше повезет, если клапан останется в закрытом положении. В этом случае сажа хотя бы не попадает в ДВС. Кстати, иногда практикуется такой способ отключения EGR – клапан просто программно закрывают. Почему это не лучший способ – чуть позже.

Открытое положение плохо прежде всего тем, что все отходы горения прямиком летят в цилиндры. Если посмотреть на то, как работает EGR, то можно увидеть интересную картину: во многих режимах работы двигателя клапан закрыт и не принимает никакого участия в работе мотора – например, на высоких оборотах и при большой нагрузке. Если говорить очень грубо, то закрытое положение – более естественное и вреда никакого не приносит. Если, конечно, ошибка EGR не вносит изменений в работу других систем, которые бывают связаны с рециркуляцией.

Так как заклинивание клапана – наиболее частая неисправность EGR, рассмотрим, что чаще всего является причиной, и как можно попытаться отсрочить кончину клапана.

В целом, конечно, понятно, что основной враг клапана – плохое масло и нестабильное качество топлива. В большей степени это относится к дизельным двигателям, хотя во многом применимо и к бензину.

Важное условия долгой жизни EGR – хорошее и своевременное техобслуживание. Ясно, что забитый сажевый фильтр и масло, которое долго не меняли, никак не способствуют долголетию EGR. кстати, при хороших условиях система вполне может жить 150-180 тысяч километров. Правда, она изначально должна быть нормальной, а не конструктивно ущербной.

Вторая распространенная причина – неисправность самого двигателя. Тут вариантов может быть множество. Любая причина, повышающая дымность выхлопа, гарантированно снизит ресурс EGR. Например, грязный воздушный фильтр, утечки наддувного воздуха, текущая форсунка или залегшие поршневые кольца. Это очень важный фактор, особенно для тех, кто в силу своих убеждений будет восстанавливать работоспособность EGR. Ремонт обычно недешевый, поэтому прежде чем заниматься системой рециркуляции, нужно убедиться, что сам ДВС исправен. В противном случае есть вероятность в самом ближайшем будущем опять остаться с заклинившим клапаном.

И, наконец, самая парадоксальная причина заклинивания клапана – это его самоубийство. Да, как ни странно, у клапана EGR есть конструктивная склонность к суициду. Тут опять придется чуть-чуть углубиться в физику работы мотора.

Итак, представим график, на котором по одной оси будет температура горения смеси, по другой – уровень оксидов азота и интенсивность партикуляции (появления твердых частиц в отработавших газах). Если нарисовать кривую NOх, то она будет расти с ростом температуры. А вот кривая, показывающая количество твердых сажевых частиц, будет наоборот, падать. В определенной точке они пересекутся.

Сложность в том, что чем меньше будет оксидов азота в выхлопе, тем лучше экологам, но хуже двигателю – больше выброс партикуляров (сажевых частиц). Задача инженеров – найти максимально сбалансированное решение: надо и сократить NOx в отработавших газах, и не сократить ресурс мотора. И все же в любом случае это решение будет компромиссным, и чем меньше будет оксидов в выхлопе, тем сложнее получится жизнь EGR из-за засорения клапана сажей. Вот так и получается, что эта система в ходе работы губит себя сама, исключительно только выполняя свою работу по снижению в выхлопе NOx. От этого, к сожалению, никуда не деться.

Вторая ошибка, менее распространенная, – это разрывы цепи актуатора или датчика положения клапана. В этом случае ошибка будет выглядеть как несоответствие между заданным и фактическим положением клапана. Впрочем, и в первом случае будет то же самое, поэтому диагностику надо проходить качественную.

И, наконец, третья ошибка – неучтенный воздух. Тут речь идет о простой негерметичности системы.

Так как природа ошибок во всех трех случаях разная, то и методы ремонта и отчасти диагностики тоже отличаются. Разумеется, они также зависят и от конструкции мотора. Например, часто ошибкам EGR сопутствуют ошибки измерения потока воздуха, то есть ошибки датчика расходомера воздуха (MAF-sensor). А в старых системах с вакуумным управлением бывают ошибки по наддуву турбин. Так что к диагностике нужно относиться серьезно.

Итак, допустим, что мы нашли неисправность, и теперь хотим от нее избавиться. Как это можно сделать?

Решение проблем с EGR

Итак, устранить неисправность можно следующими способами:

замена клапана на новую оригинальную деталь;
использование китайских аналогов;
удаление EGR из системы с программным отключением;
программное закрытие клапана.

О первом способе мы уже говорили. Он не самый простой и дешевый, но вполне имеет право на существование. Главное помнить, что если система вышла из строя раньше положенного срока (тысячах на ста пробега или меньше), то, скорее всего, есть какая-то проблема в моторе. Ее нужно обязательно найти и устранить, иначе замена клапана может повториться в ближайшем будущем, и вы просто выкинете деньги на ветер.

О втором способе говорить не будем вообще. Тут без комментариев.

Наиболее дешевый и надежный – третий способ. Именно им обычно и пользуются при отключении EGR.

Итак, тут надо разделить механическую и программную часть работы. Что требуется сделать с механикой?

В общем-то, задача сводится к тому, чтобы перекрыть поток через клапан. Первое, что делают – ставят заглушку. Многие считают, что сделать это легко. Отчасти это так и есть. Но не надо пытаться ставить на пути горячих выхлопных газов заглушку из тоненького паронита или тонкой стали. Такие заглушки прогорают очень быстро, иногда они вообще держатся до первого хорошего нажатия на педаль газа. Заглушку надо делать из стали, лучше нержавейки, причем ее толщина должна быть минимум 2,5-3 мм.

Если с тем, чтобы заварить клапан или демонтировать его и поставить диффузор обычно нет сложностей, то демонтаж клапана с охладителем может быть сложным. Если у клапана есть свой охладитель, то на подающий и отводящий патрубки EGR просто ставят заглушки. Так, например, поступают в случае работы с моторами BMW М-серии. А вот, например, у моторов Volkswagen или BMW серии N автономного контура нет, тут систему охлаждения приходится «кольцевать».

Если с механической частью работы в большинстве сервисов все же справляются, то вот с программной частью ошибки встречаются регулярно. Итак, что нужно сделать с софтом?

Во-первых, запретить клапану открываться. Тут вроде бы все ясно, если программист знает, как найти в прошивке соответствующие карты EGR, но вот дальше все может быть гораздо сложнее: надо исключить ошибки по системе EGR, то есть полностью удалить ее из программы.

Вот тут некоторые программисты сильно перебарщивают и удаляют все, что попадется под руку. Часто их вмешательство затрагивает всю систему диагностики, после чего устранение последствий становится процессом долгим и сложным. И, как правило, дорогим (время – деньги, это очевидно).

Помимо этого следует отключить аварийный режим, в который отправляет нерабочий EGR. И, наконец, на некоторых автомобилях нужно перекалибровать карты по воздуху (поток воздуха через MAF), если софт не делает это автоматически. Иногда об этом тоже забывают, и ЭБУ сходит с ума, пытаясь понять, какой пришел воздух, откуда в нем столько кислорода, и что ему теперь делать с этой непонятной смесью.

А теперь последний способ – программно дать команду на закрытие клапана EGR. Этот метод можно использовать не всегда. Например, он оправдан, когда физический доступ к EGR затруднен из-за конструктивных особенностей автомобиля. И он совсем невозможен, если клапан уже заклинил: программа такой клапан с места не сдвинет. Тут выход один – разбирать и делать все по-человечески.

Надежность этого метода не всегда абсолютна. В первую очередь из-за того, что не всегда можно гарантировать, что клапан перекрыт полностью. Это может привести к попаданию сажи и прочих отходов горения в цилиндры, так и к неучтенному количеству воздуха, поступающего через неплотный клапан. Поэтому предпочтительнее все же глушить EGR полностью: одновременно механически и программно.

Быть или не быть?

Остался последний вопрос: когда мне ехать в сервис на удаление EGR? Допустим, мы смогли вас убедить, что ничего страшного не произойдет, если от этой капризной системы избавиться полностью. Когда лучше это сделать?

О ресурсе клапана уже говорили: тысяч до 150 километров при хорошем ТО волноваться не надо. Если посмотреть на статистику, то на дизельные машины по причине выхода из строя EGR приходится около 80% обращений в сервис, и только 20% – на бензиновые. Что логично, ибо сажи в солярке больше.

В любом случае обязательно придется следить за состоянием мотора. Своевременная замена масла, фильтров, качественное топливо – это обязательное условие. Но со временем все равно что-то начнет изнашиваться. И если форсунку можно отремонтировать или заменить (хотя на большинстве современных дизельных моторов это тоже достаточно дорого), то менять кольца без явных признаков износа мотора только ради работы EGR, наверное, не совсем разумно. Тем более что ресурс цилиндропоршневой группы все же больше, чем клапана EGR, который будет загибаться регулярно даже при небольшом и далеко не критичном износе ЦПГ. Приходится сделать неутешительный вывод: восстановление работоспособности EGR – вещь зачастую экономически неоправданная и почти бесполезная.

Одновременно не стоит забывать, что в горящей лампочке «Check engine» и уходе в «аварию» далеко не всегда виновата система рециркуляции. Причину этих печальных явлений установит только диагностика – так же, как и причины повышенной дымности, плохой динамики и повышенного расхода топлива.

autostrong-m.by

назначение, принцип работы, неисправности, ремонт

Разработчики современных автомобилей постоянно совершенствуют двигатели для улучшения в них экологической составляющей. Система ЕГР – один из механизмов, позволяющих свести к минимуму токсичные выбросы в атмосферу за счет возврата части выхлопных газов в камеру сгорания, при этом работа дизеля становится более «мягкой». При эксплуатации силового агрегата с EGR, многие владельцы автомобилей сталкиваются с поломками или сбоями в работе системы рециркуляции. Новая деталь для замены стоит достаточно дорого, но она вполне поддается чистке, ремонту или система просто отключается.

Как работает ЕГР на турбодизеле

Главная функция системы EGR – это частичный возврат отработанного газа во впускной коллектор с целью дожигания. На дизельном двигателе такое решение позволяет добиться более мягкой и плавной работы двигателя, что улучшает его эксплуатационные качества и уменьшает расход горючего, а выхлоп снижает свою токсичность. Появление отработанных газов во впуске не меняет соотношения основных компонентов горючей смеси, мощность на разных режимах работы не теряется, и экономится топливо.

Принцип действия клапана ЕГР на дизелях – это соединение части отработанных газов с поступающим через впускной коллектор воздухом. В выхлопе двигателя содержатся окислы азота из-за повышенного нагрева газов в камере сгорания. При задействовании системы EGR, сгорание происходит при более низкой температуре, а уровень содержания вредных веществ в выхлопе становится меньше. На дизелях клапан открывается автоматически на холостых оборотах, а при нагрузке и максимальных мощностях закрывается.

Для чего глушат клапан ЕГР

При длительной эксплуатации дизеля, оснащенного системой EGR, автовладельцы часто ощущают снижение мощности и появление дымления выхлопа. Любители тюнинга двигателя утверждают, что рециркуляция газов «душит» силовой агрегат, не позволяя ему проявить весь потенциал мощности. Основываясь на подобных доводах, многие водители решают заглушить систему ЕГР. Подобная процедура представляет собой отключение системы рециркуляции, что теоретически должно прибавить мощности.

Существует мнение, что быстрое образование нагара на клапане ЕГР и впуск выхлопных газов во впускной коллектор провоцируют усиленное нагарообразование и закоксовывание камеры сгорания. Неисправность системы ЕГР, связанная с выходом из строя клапана, приводит к перерасходу топлива и неустойчивой работе двигателя. В камеру сгорания попадают смолы и сажа, из-за которых дизельное масло быстро окисляется, а общий моторесурс силового агрегата снижается.

Необходимость отключения ЕГР появляется при пробеге 80-120 тыс. км, потому как наличие такого пробега обуславливает определенный износ двигателя. Выхлопные газы, перенаправленные вовнутрь, имеют высокую степень загрязнения. После их дальнейшего смешивания с картерными газами, появляется толстый слой смолистых отложений в коллекторе впуска, клапане ЕГР и клапанах головки двигателя. Забитая система вызывает появление ошибок и может спровоцировать резкий переход автомобиля в аварийный режим.

Неисправности ЕГР на дизеле

Клапан ЕГР – это деталь, выполняющая перепускную функцию, который или пропускает часть выхлопных газов из коллектора в подающую магистраль, где они смешиваются с воздухом (в случае исправности), или нет. При неисправности клапана, ЭБУ выдаст соответствующую ошибку на индикатор приборной панели. Неисправностями ЕГР на дизеле могут быть следующие:

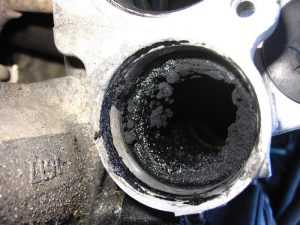

Нагар в системе, который затрагивает клапан и пластину EGR. Чрезмерное образование нагара происходит при эксплуатации двигателя на низкокачественном топливе, при неполном сгорании топливной смеси, нарушении системы отвода картерных газов.
Засорение клапана, при котором происходит его заклинивание при открытии или закрытии, или некорректная работа в виде несвоевременного срабатывания, что заметно при работе мотора на холостом ходу.

Выявить поломку системы рециркуляции возможно при визуальном осмотре состояния трубопроводов и разъемов датчиков. Точная диагностика включает в себя электронное сканирование и другие процедуры, при которых проверяют функционирование приводов и клапана ЕГР.

Ремонт ЕГР на дизеле

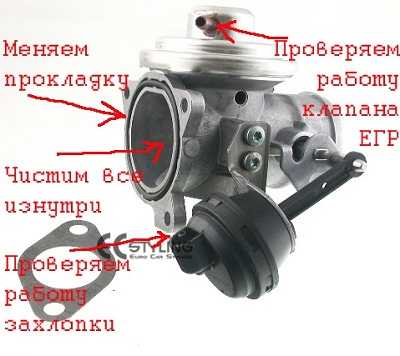

Ремонт системы EGR заключается в ее механической очистке от нагара и отложений при помощи небольшой металлической щетки и промывке очистителем «WD», который предназначен для снятия отложений и ржавчины с металла. В конце процедуры клапан изнутри протирают ветошью, смоченной в растворителе. В ремонт ЕГР на дизеле входит и очистка соленоида (при наличии такового), который выполняет функцию фильтрующего элемента, предохраняющего от попадания мусора в вакуумную систему.

Промывка от гари клапана ЕГР осуществляется после его снятия, обработки через отверстия специальным аэрозолем, применяющимся для очистки карбюраторов, далее деталь помещают в емкость, наполненную осветительным керосином. После разбирают, отвинтив 4 болта, и очищают изнутри. Такое обслуживание устранит признаки неисправности клапана EGR, и восстановит его правильную работу. Процедура должна проводиться регулярно через 60-100 тыс. км пробега.

Как правильно заглушить клапан ЕГР на дизеле

Правильное отключение EGR на дизеле предполагает:

Механический способ глушения клапана.
Отключение при помощи блока управления.

На первом этапе устанавливают механическую заглушку клапана, после чего систему отключают на электронном оборудовании. Следует знать, что только физически заглушить клапан бывает достаточно лишь на некоторых автомобилях. После осуществления механического блокирования клапана требуется его программное отключение в ЭБУ, иначе на панели приборов будет гореть лампа «check» по причине ошибки системы рециркуляции, а двигатель задействует аварийный режим, при котором ограничивается отдаваемая мощность.

Самый простой вариант заглушки клапана осуществляется следующим образом:

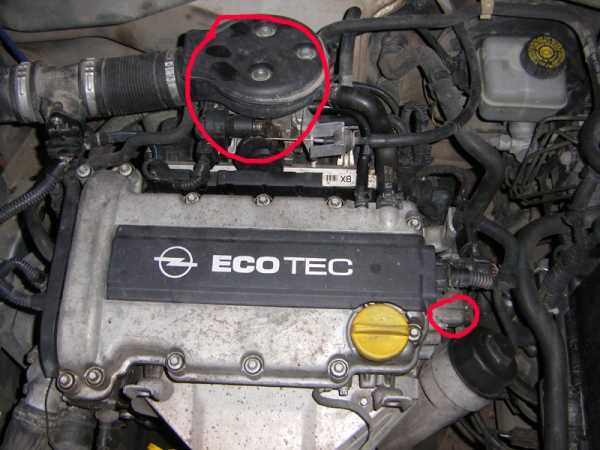

Клапан, который чаще всего располагают возле впускного коллектора, снимают, открутив несколько болтов.
Если необходимо, демонтируют впускной коллектор и чистят его каналы от загрязнений.
Извлекают прокладку, расположенную на месте крепления клапана.
Снятая прокладка используется в роли шаблона, по которой вырезают из стального листа прокладку-заглушку, и проделывают в ней отверстия под болты. Нередко заглушку под некоторые модели автомобилей можно встретить в продаже.
Обратная установка клапана с применением прокладки и заглушки. Затяжка болтов производится с особой осторожностью из-за их хрупкости.
Отключают вакуумные шланги, так как они в системе открытия клапанов больше не задействуются.
Внесение изменения в прошивку ЭБУ, чтобы избавиться от ошибки EGR.

voditelauto.ru

что это такое и где находится двигатель? Как его снять и почистить?

EGR представляет собой систему, которая позволяет снижать температуру в отсеке сгорания топлива. Датчик EGR реагирует на повышение температуры, в результате чего система начинает работать.

При срабатывании датчиков начинается открываться клапан, который добавляет в воздух выхлопной газ.

Данная мера позволяет снизить температуру в камере сгорания, благодаря чему двигатель не будет перегреваться, ведь именно перегрев не только повышает интенсивность износа деталей, но и повышает вероятность взрыва и возгорания.

Система EGR

Exhaust Gas Recirculation представляет собой систему рециркуляции ранее отработанного воздуха. Основным назначением данной системы является уменьшение выбросов азотистых окислов.

Система устанавливается, как на бензиновые, так и на дизельные двигатели внутреннего сгорания. В случае двигателей, которые функционируют на бензине, уменьшаются насосные потери, а также снижается риск возгорания и взрыва.

А в случае дизельных двигателей EGR их работа становится более «мягкой», а также уменьшается расход топлива.

Идея работы данной системы заключается в том, чтобы при определенных режимах работы мотора часть уже отработанных выхлопных газов будет подаваться в отверстие, куда воздух входит, из коллектора, через который газ покидает систему.

Дело в том, что избыточное содержание токсичных соединений в отходах работы дизельного или бензинового двигателей вызвано высокой температурой в камере сгорания. Катализатором для реакции горения является кислород, соответственно, чем больше этого элемента, тем выше температура.

При подачи в камеру сгорания уже отработанных выхлопных газов, то содержание кислорода значительно уменьшается, в результате чего температура снижается.

Помимо этого подмешивание выхлопных газов дает возможность понизить токсичность выхлопных газов, что благоприятно влияет на окружающую среду, а также обеспечивать продолжительную работу двигателя.

Впервые система рециркуляции отработанных газов была установлена на автомобилях Chrysler, которые сошли с конвеера в 1972 году. Первый опыт использования данной системы не оказался достойным, поскольку конструкция не была совершенной, в результате чего она не получила распространения.

В той системе через впускную трубу, которая находилась ниже карбюратора, подводились отработанные газы, которые потом поступали через специальное отверстие в смесь, воздуха и топлива.

Все несовершенства подобной конструкции проявлялись в том, что выхлоп поступал в цилиндры при любых режимах, на которых способен работать мотор, в результате чего процесс прогрева холодного двигателя, а также при нагрузке терялась мощность, что в свою очередь приводило к перерасходу топлива.

Однако тогда же в 1972 году только уже на автомобиле другой марки, Buick, была использована другая пневмомеханическая система EGR. Если сравнивать ее с первой, то она была более удачной, настолько что используется по сей день.

[box type=»download»] Стоит отметить, что система EGR доставляет много хлопот владельцам автомобилей, поскольку довольно капризна (особенно если авто заправляется топливом ненадлежащего качества). Дело в том, что выхлопы помимо углекислого газа содержат частицы сажи, которая оседает на элементах системы, в результате чего работа двигателя дистабилизируется.[/box]

При этом нужно сказать, что ремонт системы EGR стоит дорого из-за клапана. Так что многие владельцы вместо ремонта предпочитают глушить всю систему EGR.

Принцип работы EGR

Идея состоит в подмешивании некоторой части выхлопных газов к воздушной массе, находящейся во впускном коллекторе. Где высокое содержание окиси азота вызывает повышение температуры в камере сгорания.

Как известно, сгорание возможно только в присутствии кислорода. Выхлопные же газы, которые предварительно были смешаны с воздухом, снижают содержание данного элемента.

Таким образом температура в камере сгорания топлива снижается, что благотворно влияет на состояние системы, а также позволяет снизить токсичность выхлопа и расход топлива.

Устройство системы EGR Система Exhaust Gas Recirculation включает в себя:

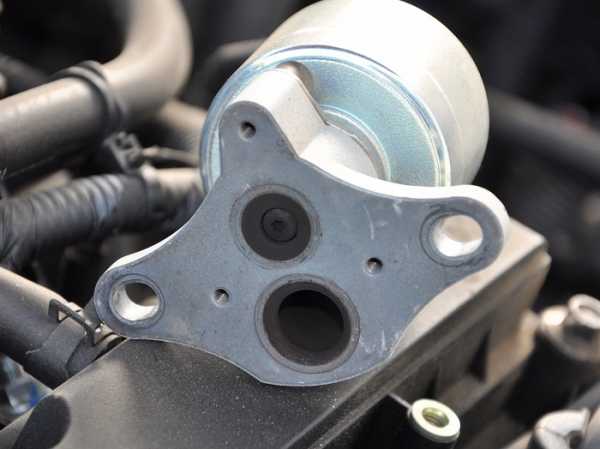

Основную часть — клапан EGR. Данный элемент обеспечивает перемещение газов из выпускного в впусное отверстие двигателя. Поскольку клапан постоянно контактирует с раскалёнными газами, он имеет наименьшую продолжительность эксплуатации, нежели другие составляющие EGR.

Основная неисправность клапана, она же и самая главная причина поломки всей системы, — отсутствие герметичности.

В разновидностях системы EGR координирование работы может осуществляться, как при помощи электрических сигналов, так и при помощи пневматической системы. Последний тип управления является наиболее распространенным.

Cоленоид EGR. Используется в системах, которые имеют пневматическое управление клапаном.

Основная неисправность точно такая же, как и в случае клапана, а именно негерметичность. Неисправность соленоида EGR сказывается на функционировании двигателя точно также, как и в случае поломки клапана, система теряет герметичность и возможны утечки выхлопных газов, в результате чего дальнейшая эксплуатация становится небезопасной.

Датчик изменения положения штока клапана EGR, также называемый датчиком степени открытия клапана системы.

Бывают ситуации, когда данный элемент выходит из строя, однако в этом случае помимо загоревшейся лампы неисправности двигателя никаких других неприятных и тем более опасных последствий не имеется.

Блок управления двигателем внутреннего сгорания. Различные системы могут иметь самый разный набор компонентов, однако клапан EGR есть в абсолютно всех.

Именно от этого элемента во многом зависит не только функционирование всей системы EGR, но и двигателя. На некоторых двигателях внутреннего сгорания, работающих совместно с системой, EGR применяют дополнительные меры направленные на охлаждение газов.

Для этого данный узел входит в систему охлаждения двигателя. Подобная мера позволяет еще больше уменьшить уровень выброса оксидов азота. Как работает система EGR Работа во многом определяется типом двигателя внутреннего сгорания.

В двигателях, работающих на дизельном топливе, открывание клапана происходит на холостом ходу, что обеспечивает до половины воздуха на впуске.

С возрастанием количества оборотов происходит пропорциональное закрытие клапана, вплоть до того, что он закрывается полностью при максимальной нагрузке. Во время прогрева двигателя клапан тоже полностью закрыт.

В случае двигателей, которые функционируют на бензине, система не работает на холостом ходу, а также не включается на наибольших оборотах.

Работает при средней или низкой нагрузке, обеспечивая от 5 до 10 процентов воздуха, подаваемого в систему.

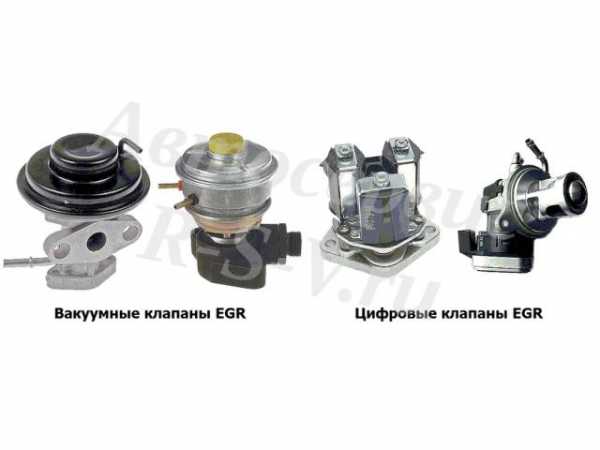

Два типа управления системы:

электрическая;
пневматическая.

Наиболее распространена вторая.

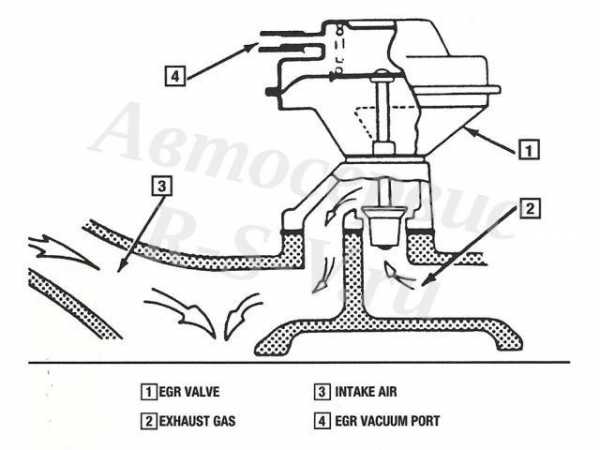

Действие системы EGR с пневматическим управлением следующее: ·

При появлении вакуумного разряжения в камере сгорания диафрагма устремляется вверх, в результате чего преодолевается усилие пружины, которая прижимает заслонку. Таким образом, клапан открывается и выхлоп поступает в камеру.
После снижения температуры в камере, разряжение в ней также уменьшается, в результате чего клапан закрывается под действием пружины. В случае электрического управления есть датчик, который реагирует состояние разряжения и подает сигнал об открытии клапана. При снижении уровня разряжения, а значит и температуры, соответственно происходит закрытие.

Неисправности системы EGR

Неполадки в работе системы рециркуляции отработанных газов, как уже было сказано выше, возникают в результате накоплений отложений в гнезде или пластине клапана, основном элементе системы.

Нагар часто бывает следствием использования топлива ненадлежащего качества, а также нарушений функционирования системы вентиляции картера и питания, износа деталей цилиндропоршневой группы, неисправности в работе турбокомпрессора, неполадок в работе датчиков, которые отвечают за управление работой всей системы ЕГР.

Засорение клапана может привести или к клину, или к замедленной работе системы. Необходимо отключить, снять, затем произвести чистку.

Заклинивание вполне может происходить как во время открытия, так и во время полного закрытия заслонки клапана.

При заклинивании во время открытия результатом может быть неустойчивая работа мотора, при функционировании мотора на бензине, а в случае дизельного двигателя наблюдается снижение мощности.

В том случае если заклинивание случилось во время закрытия, то бензиновый двигатель будет потреблять больше топлива, а вот двигатель, работающий на дизельном топливе, будет работать более «жестко».

Замедление открывания клапана не приводит к последствиям, чаще неисправность отражается на работе на холостых оборотах.

autojurist911.ru

Для чего нужен клапан ЕГР (РВГ) на дизеле и нужен ли он вообще?

Ну вот мы и добрались до этого чудесного изобретения человечества. Венца высоких технологий, созданного в неравной борьбе корпораций за экологию за твои деньги, но в прочем…

САБЖ — страшная хреновина с трубочками, а то и с проводочками, внедрённая в твой дизель, то ли по воле завода и изготовителя, то ли Управления по борьбе с вредоносными выбросами США .

Сталкиваясь каждый день с владельцами дизельных машин, и механиками которые многозначительно рассуждают на тему необходимости клапана ЕГР в дизеле, что без него движок будет долго прогреваться, что программа управления в двигателе не рассчитана на работу без клапаночка и что совсем уж грустно автомобиль просто перестанет ехать без клапана ЕГР. Я решил написать эту статью, чтобы развеять некоторые заблуждения по этому вопросу.

Когда то знакомясь с системами современных автомобилей и получая информацию от тех же механиков и автовладельцев, я то же уверовал в непоколебимость клапана ЕГР, и его участие в тайных алгоритмах работы дизеля и его бесспорную необходимость в движке. Но шло время, менялись источники информации, появился опыт работы с системами современных автомобилей и эта непоколебимая вера пошатнулась, а за тем пропала вовсе. Так давайте начнём по порядку.

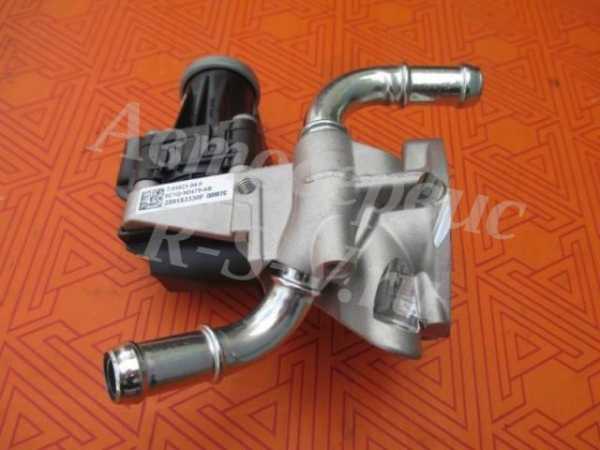

Так как же появился клапан ЕГР и зачем он нужен.
Первые серийные автомобили оснащённые клапаном ЕГР появились на дорогах в 70х годах прошлого века. Что же делает этот клапан на самом деле и как выглядел его первый вариант? Ответ простой. Главная задача системы EGR ( Exhaust gas recirculation – ЕГР), а по нашему системы рециркуляции выхлопных газов, заставить топливо гореть при более низких температурах за счёт уменьшения количества кислорода в воздухе поступающем в цилиндры путём подмешивания в этот воздух выхлопных газов. А за чем это нужно? спросите вы. А ответ будет такой: NOx – окислы азота. Группа вредных веществ образующихся в результате горения чего либо в атмосфере. Считается, что повышение максимальной температуры в зоне горения свыше 1850 К (около 1576 градусов Цельсия) приводит к недопустимо высоким выбросам NOx. Ты уже догадался зачем оно надо? 🙂 …

Первые клапаны ЕГР собственно не были клапанами, это были простые отверстия соединяющие выпуск со впуском, но при таком подходе появлялись проблемы с холостыми оборотами и значительными потерями в мощности двигателя. Для того чтобы исключить это негативное влияние отверстие превратилось в клапан и не просто клапан, а клапан управляемый, на первых порах механически и вакуумом а в последствии электроприводами или тем же вакуумом но с электронным регулированием. За частую современные клапана ЕГР оснащают обратной связью (всякими датчиками положения) для контроля работоспособности системы.

Так давай посмотрим на известные положительные и отрицательные эффекты использования систем рециркуляции отработавших газов. В бензиновых двигателях есть как те, так и другие, в дизелях же кроме снижения до 50% выбросов NOx один вред… В бензиновых двигателях существует эффект потерь энергии на дросселирование (насосные потери), клапан ЕГР снижает этот эффект на малых и частичных нагрузках и позволяет повысить топливную экономичность и эффективность ДВС. В дизелях этого эффекта нет. Описанный выше эффект является наверное единственным значимым поводом использования клапана ЕГР помимо его экологического назначения. В остальном понижение температуры горения смеси приводит к увеличению выброса CO для бензиновых двигателей и сажи в дизелях.
В общем существует некий компромисс между уменьшением выброса окислов азота и вредными последствиями снижения температуры горения в цилиндрах ДВС. Кстати появление сажевых фильтров на дизельных двигателях отчасти связано с использованием клапана ЕГР.

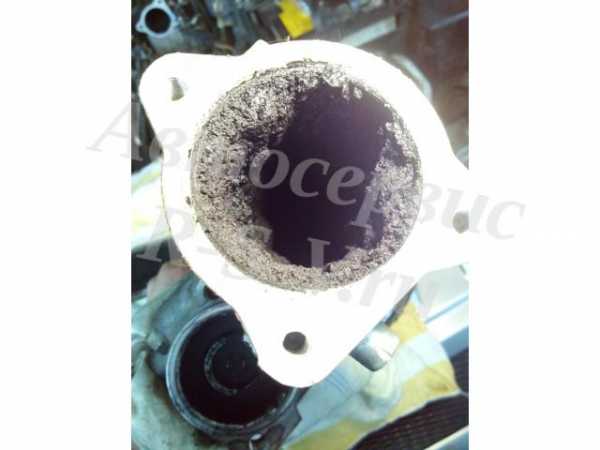

А теперь как говориться все «прелести». При не полном закрытии (неисправности) клапана значительное снижение мощности дизеля. Увеличенное образование сажи, нагара на впускных системах, вихревых заслонках, клапанах, коллекторах, вплоть до уменьшения сечения впускного коллектора до критических размеров (можно выгребать ложкой).

Снижение мощности двигателя, увеличение расхода топлива. Уменьшение срока службы масла, за счёт запредельного содержания сажи. Уменьшение общей надёжности ДВС из за сложности систем рециркуляции. В общем получается достаточно печальная картина.

В нашем техцентре, да и в других автосервисах существует такая услуга как заглушить клапан ЕГР на дизельном двигателе. С помощью этой процедуры перекрывается канал клапана ЕГР, а его электрическая часть (обратная связь) остаётся в рабочем состоянии для избежания возникновения кодов неисправности в ЭБУ ДВС, т.е. глушение клапана возможно только при исправной электрической части. Если клапан ЕГР вышел из строя, не исправна электрическая составляющая, возникает вариант ставить новый клапан ЕГР и глушить канал, либо переходить к программному удалению. Метод программного отключения системы рециркуляции отработавших газов на дизеле (изменение программы управления двигателем) , при котором клапан всегда остаётся в закрытом положении и не играет роль его функциональность, т.е. для ЭБУ его не существует и он не мешает мотору работать. Рекомендовать эти процедуры пожалуй стоит, но выбор всегда за владельцем автомобиля: что загрязнять? — окружающую среду или свой движок. 🙂 Стоимость работы по блокировке клапана ЕГР, при исправном клапане, самая бюджетная. Стоимость блокировки клапана при неисправной электрической составляющей (установка нового клапана с блокировкой канала) соразмерна с удалением клапана на программном уровне. Мнение РСВ Сервис основывается на практике, большое количество ремонтов двигателей связано именно с неисправностью системы ЕГР и эта поломка не зависит от владельца автомобиля или водителя, если они самостоятельно не занимались улучшательством. Если система ЕГР перестает правильно работать, как задумали инженеры на заводе, наступает момент для принятия решением владельцем автомобиля, если оставить неисправную систему, следом за ней выйдет из строя двигатель, а это дорогой ремонт. Если ремонтировать, то как именно, вариантов несколько, установка исправной БУ запчасти, установка новой запчасти, устранение системы на электронном уровне. Решение принимает владелец автомобиля, наша задача реализовать принятое решение на практике.

Понимая ущербность этих систем и имея на горизонте экологические нормы ЕВРО 6 производители дизельных двигателей склоняются к химическому решению проблемы NOx. В частности системы с использованием химических нейтрализаторов окислов азота например AdBlue. Но к сожалению эти системы достаточно дороги и сложны для их массового производства так что клапан ЕГР пока самое распространённое средство борьбы c выбросами NOx.
Остаётся надеяться что конструкторы современных систем ДВС придумают способ борьбы с вредными выбросами, который массово заменит клапан ЕГР. А пока выбор за тобой.
Так глушим, или нет? 🙂

Существует способ удаление ЕГР на программном уровне из ЭБУ двигателя. Звоните в РСВ Сервис, уточняйте детали удаления ЕГР: для стандарта Евро 4, для стандарта Евро 5.

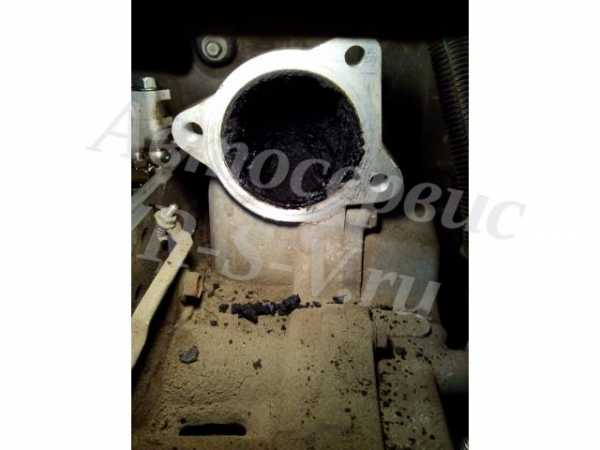

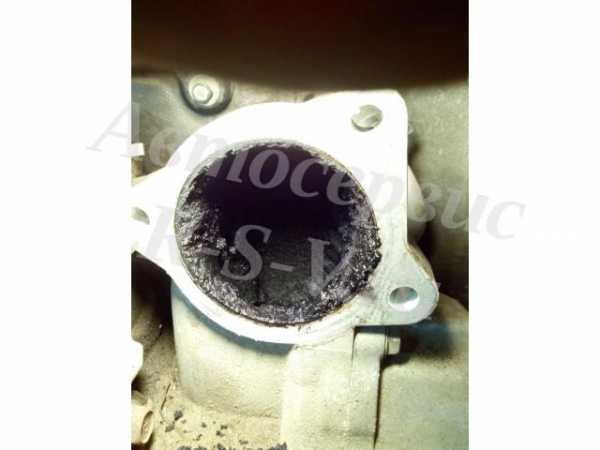

Последнее поступления в нашу копилку знаний из практики ремонта автомобиля Мицубиси Паджеро 4, 2010 года выпуска, двигатель 4M41 3.2D Di-DC. Клиент обратился с просьбой разобраться с загоревшейся лампой неисправности двигателя.

В результате диагностики обнаружен букет ошибок и неисправная топливная форсунка, параметры работы которой вышли за пределы коррекции. Причина вылезла при частичной разборке автомобиля и внимательном осмотре впускного коллектора.

Картина “маслом”! 250 тысяч километров пробега – это просто отлично! Клапан ЕГР не заглушен, результат на лицо. Заменили форсунку топливную, заглушили клапан “егорку”, отправили клиента до новых встреч на плановом техническом обслуживании.

Всем добра! С уважением РСВ Сервис! Удачи на дороге!

#автосервисрсв
#ремонтдизелей

www.r-s-v.ru

Что такое клапан EGR и для чего он нужен?

Почему так много уделяется внимания какому-то клапану?

Многие владельцы автомобилей, особенно с современными дизельными двигателями часто сталкиваются с проблемой, связанной с некорректной работой клапана EGR. Во-первых, неисправность это достаточно неприятная в плане диагностики. В некоторых автомобилях, она проявляется не всегда, а лишь периодично, поэтому поймать её сложно.

Почему клапан EGR выходит из строя, почему ломается?

Качество топлива, как дизельного так и бензина, в Украине далеко от идеала, и со временем, увеличенный нагар, из-за разных примесей, просто закупоривает, засоряет клапан EGR. Дальше клапан начинает «жаловаться» о своем состоянии , выдавая ошибку «чек» на панели приборов, а машина, при этом, ведет себя необычно. Мотор у неё может троить, то тяга пропадает, то опять все возвращается, лампочка «чек» может периодически загораться. Одна головная боль. Мало того, не понятно, может, в какой-то момент, мотор вообще заглохнет и придется вызывать эвакуатор. Не каждый мастер-электрик найдет проблему, такой сканер с программой, что четко покажет ошибку, не везде есть.

Принцип работы клапана EGR и системы рециркуляции отработавших газов

EGR дословно, это Exhaust Gas Recirculatiоn, или Система рециркуляции отработавших газов, предназначена уменьшить токсичность выхлопа, в первую очередь убрать оксид азота – самый токсичный гад в выхлопе автомобиля.

Работа клапана, с одной стороны, довольно проста. Он возвращает определенную часть отработавших газов во впускной коллектор, они, оказывается, могут еще пригодиться. Далее, эти газы смешиваются с воздухом и топливом, и отравляются, опять, сгорать в цилиндрах, и так по кругу.

Некоторые специалисты и умельцы, в гаражных СТО, научались изымать из системы Клапан EGR, но проблема в том, что получается это далеко не у всех, и часто проблемы возникают опять. Только уже «ловить новый чек» приходится в другом месте. Клапан EGR , это как «аппендицит у человека», когда-то сказал мне один опытный механик. Без него можно жить, но лучше когда все работает без операций.

Вся проблема в том, что на клапан EGR подвязано огромное количество всевозможных датчиков, дроссельная заслонка и расходомер. Они все работают как единый организм и перенастроить на корректную работу их, при изъятии датчика, могут только лучшие специалисты, которые, кстати, делать это не рекомендуют.

Парадокс, но как раз хорошие механики, рекомендуют не избавляться от клапана EGR, а покупать новый. Только в таком случае можно быть уверенным, что мотор будет работать нормально.

Важно! Обычно, проблема с EGR диагностируется на прогретом двигателе, потому что «на холодную» в работу он не вступает. Поэтому, если мотор у вашей машины глохнет в не прогретом состоянии, то подозревать проблему с EGR нужно не в первую очередь. Клапан EGR чистить бесполезно. Если и будет результат, то кратковременно. Самый лучший способ вернуть полноценную жизнь мотору – замена клапана EGR, благо сейчас появились вполне достойные производители, на замену дорогому оригиналу.

Плюсы и минусы двигателя FSI

Тоже по теме:

Двигатели VAG 1.2 TSI: проблемы, неисправности и ресурс

Какие надежные запчасти, а какие нет. Рейтинг надежности автозапчастей

Шаровая опора подвески автомобиля: конструкция и причины износа

blog.autonovad.ua

принцип работы, чистка, где находится, признаки неисправности

Количество автомобилей на дорогах мира стремительно возрастает. Не секрет, что абсолютно любое транспортное средство, оснащенное двигателем внутреннего сгорания, несет за собой угрозу окружающей среде и здоровью человека.

О том, как сделать «железного коня» более безопасным и экологичным, серьезно задумались в 70-х годах прошлого столетия. Именно тогда была разработана система Exhaust Gas Recirculation, или как её еще принято называть сокращенно – EGR.

Принцип действия клапана EGR и что это такое

Инженеры и конструктора передовых автомобильных компаний ежедневно работают над усовершенствованием выхлопной системы автомобиля. Во время работы ДВС происходит выброс отработавших газов в окружающую среду, и уже давно известный факт, что эти газы содержат большое количество опасных для здоровья химических соединений. Наиболее вредоносными считаются оксид и диоксид азота. Отклонение концентрации этих веществ в воздухе от нормы провоцирует возникновение целого ряда заболеваний сердечной и дыхательной системы человека.

Наиболее рациональным способом уменьшения токсичности выхлопных газов на сегодняшний день считается применение системы EGR, принцип действия которой заключается в рециркуляции отработавших газов. Возгорание горючей смеси возможно только при высокой температуре и соответствующем давлении. Но, вся загвоздка заключается в том, что именно такие условия являются идеальными и для образования оксида, путем соединения кислорода с азотом.

Клапан EGR позволяет отправлять часть отработанных газов к порции свежего воздуха. Следствием этого становится снижение количества кислорода в смеси. Обедненная смесь нуждается совершенно в другой температуре. Для её возгорания уже не требуется 1400 и более градусов по Цельсию.

Многие водители считают, что клапан EGR уменьшает мощность двигателя, что пагубно сказывается на технических показателях авто. Именно по этой причине система пока что не нашла должного распространения на территории постсоветского пространства. Однако эксперименты и исследования показывают обратное: EGR не уменьшает мощность мотора, а увеличивает. Возможно это путем сокращения количества детонаций в бензиновом силовом агрегате.

Подводя промежуточные итоги, можно отметить, что клапан ЕГР позволяет:

Повысить качество сгорания топлива;
Уменьшить детонацию в двигателе;
Снизить количество выброса вредных веществ;
Обеспечить вспомогательный контроль токсичности отработанных газов.

Остается выяснить, по какому принципу работает клапан? Сегодня современные автомобили оснащаются ЭБУ, который является самым настоящим «мозговым центром». На основании полученных данных от различных датчиков (датчик ТНА, датчик уровня EGR) блок управления определяет оптимальное время для подачи отработанных газов во впускной коллектор. Подача газа возможна за счет сигнала от ЭБУ, усилиями которого открывается электромагнитный клапан, и создаются условия для разряжения в пневмоклапане.

Как осуществляется очистка оборудования

Из-за топлива низкого качества происходит преждевременный выход из строя клапана EGR или другой составляющей этой системы, например, датчика. Уже спустя 50 тысяч пройденных километров клапан может сломаться. Причин на самом деле может быть множество, но чаще всего поломка происходит из-за нагара на поверхности клапана. Нагар нарушает герметичность системы, а также оказывает негативное влияние на качество сигнала поступающего к ЭБУ.

Из-за нестабильной работы холостого хода нередки случаи поломки трансмиссии. Что же делать водителю в подобной ситуации? Решение только одно – регулярно очищать клапан EGR от нагара. Однако стоит помнить, что даже регулярное обслуживание системы не станет гарантом её бесперебойной работы. Чистка клапана от нагара в основном происходит в несколько этапов: помещение компонентов в легкий растворитель, продувка и промывка каналов.

Чистка и основные признаки поломки системы

На первом этапе чистки рециркуляционные каналы помещают в специальный очистительный раствор. В качестве раствора многие опытные водители используют средство для промывки карбюратора. На втором этапе с помощью специальных приспособлений продувают каналы. Проделывать эту работу рекомендуется только при открытом клапане.

Если очистить устройство не удалось, то в таком случае единственным верным решением станет покупка нового экземпляра. Нагар не единственная причина выхода из строя ЕГР. В системе рециркуляции возникает целый ряд других неисправностей связанных с вакуумным усилителем и термоклапанами. Сам клапан считается наиболее уязвимым местом в системе. Кроме засорения и нагара на него постоянно воздействует высокая температура. По этой причине возможны его периодические заклинивания в открытом или закрытом положении.

Клапан ломается, система перестает исполнять свои обязанности, количество оксида азота в отработавших газах превышает все допустимые показатели. Но это не единственная проблема, возникающая из-за поломки EGR. Следующие симптомы принято относить к неисправностям:

На холостом ходу отмечается нестабильная работа двигателя;
Падение мощности дизеля;
Проявление рывков транспортного средства на высоких оборотах;
Быстрый износ свеч зажигания и забивка форсунок.

Существует ли действенный способ определения причины поломки и, какой именно компонент системы вышел из строя? Быстрым и эффективным способом диагностики считается сканирование системы с помощью электронного оборудования. Удовольствие это не из дешевых, но, даже, если есть возможность пройти диагностику, не всегда результат будет положительным. Причина в том, что нет достаточной информационной базы по ошибкам и нет возможности сравнивать фактические и номинальные характеристики элемента.

Некоторые наиболее распространенные ошибки:

Ошибка системы ЕГР – код Р0400;
Ошибка клапана ЕГР – код Р1403;
Ошибка цепи рециркуляции газов – код Р0403;
Ошибка элементов функционирования клапана – код Р0404.

Также часто водители задаются вопросом: где находится клапан EGR? Однозначного ответа дать на этот вопрос невозможно, так как расположение этого элемента в разных марках авто значительно разнится. Но, как правило, клапан всегда располагается возле главного силового агрегата машины. Например, на Опель Астра клапан ЕГР находится под защитной крышкой двигателя в правом углу, а на Опель Омега с правой стороны от распределителя зажигания. В любом случае, если найти этот элемент подкапотного пространства не удается, всегда стоит в первую очередь ориентироваться на трубку, которая подводится к клапану.

avtooverview.ru
