Форд Фокус 1 двигатель 1.6 устройство, ГРМ, характеристики

Форд Фокус 1 двигатель 1.6 литра из серии Duratec мощностью 98 лошадиных сил можно встретить в огромном количестве на вторичном рынке. Модель оказалась не только очень популярна в новом виде, но и востребована на вторичном рынке. Простой и надежный силовой агрегат Фокуса первого поколения позволил существенно продлить жизнь автомобилю. На 4 цилиндра в чугунном блоке приходится всего 8 клапанов, плюс цепной привод ГРМ. Довольно долговечное сочетание.

Устройство двигателя Форд Фокус 1 1.6

Двигатель Форд Фокус 1 Duratec 98 л.с. — четырехтактный бен­зиновый, четырехцилиндровый, восьмиклапанный, рядный, с верх­ним расположением распредели­тельного вала, порядок работы ци­линдров: 1 — 3 — 4 — 2 (отсчет от шкива коленчатого вала).

Система питания — распределенный впрыск топлива с электронным управле­нием. Двигатель с коробкой передач и сцеплением образуют единый блок — силовой агрегат, установленный в моторном отсеке попе­рек автомобиля на трех резинометаллических опорах. Блок цилиндров отлит из чугуна. Цилиндры расточены непосредст­венно в блоке. Диаметр цилинд­ров — 82 мм.

В нижней части блока выполнены опоры коленчатого вала — пять постелей коренных подшипников со съемными крышками, которые крепятся к блоку болтами. Опоры обрабатываются в сборе с крыш­ками, поэтому крышки не взаимо­заменяемы. В верхних частях опор (в постелях блока) выполнены выходные отверстия масляных кана­лов, предназначенных для смазки коренных подшипников, а также сквозные отверстия, в которые за­прессованы шариковые клапаны с форсунками. Через эти форсунки масло разбрызгивается на днища поршней и стенки цилиндров.

Головка блока цилиндров двигателя Форд Фокус 1 1.6

Головка блока цилиндров Фокус 1 — из алюминиевого сплава. Она цент­рируется на блоке двумя втулками и крепится двенадцатью винтами (два из них короткие). Между бло­ком и головкой установлена без­усадочная металлоармированная прокладка. В верхней части головки блока ци­линдров выполнены пять опор (подшипников скольжения) рас­пределительного вала. Опоры разъемные. Нижняя часть опоры выполнена заодно с головкой бло­ка цилиндров, а каждая из пяти верхних (крышек) крепится к ниж­ней части двумя болтами. Отвер­стия опор обрабатываются в сборе с крышками, поэтому крышки не взаимозаменяемы. В нижней части опор имеются выходные отверстия масляных каналов для смазки под­шипников скольжения.

В головку блока цилиндров за­прессованы седла и направляю­щие втулки клапанов. Клапаны — стальные, расположены в два ря­да. Тарелки впускных клапанов большего диаметра. Рычаги при­вода клапанов установлены на гидроопорах, поэтому двигатель не нуждается в регулировке тепло­вых зазоров. В рычагах установле­ны ролики, что снижает износ ку­лачков распределительного вала. Смазываются ролики из форсунок, расположенных на концах рыча­гов. Масло к форсункам поступает через гидроопоры. Маслоотражательные колпачки клапанов вы­полнены заодно с нижними тарел­ками клапанных пружин.

Масляный насос двигателя Форд Фокус 1 1.6

Масляный насос — шестеренча­тый, с внутренним зацеплением и редукционным клапаном, кото­рый расположен в корпусе насоса. Корпус прикреплен к блоку цилинд­ров шестью болтами и с внутрен­ней стороны закрыт крышкой. Ве­дущая шестерня (меньшего диа­метра) установлена на ступице шкива коленчатого вала. Для пере­дачи вращения шестерне на ступи­це выполнены две лыски. В поддо­не картера двигателя установлен маслоуспокоитель. Для его креп­ления на головках четырех болтов крышек коренных подшипников коленчатого вала выполнены резь­бовые хвостовики. К двум из этих болтов прикреплен кронштейн маслозаборника. Трубка маслозаборника фиксируется на патруб­ке масляного насоса болтом.

Снизу к блоку цилиндров через резинометаллическую прокладку прикреплен поддон картера, от­литый из алюминиевого сплава. В поддоне картера выполнено от­верстие с резьбовой пробкой для слива моторного масла.

Привод ГРМ двигателя Форд Фокус 1 1.6

Распределительный вал выполнен из стальной трубы, на которую на­прессованы кулачки. Он приводит­ся во вращение однорядной цепью от звездочки, установленной на ко­ленчатом вале. Натяжение цепи поддерживается автоматически — гидравлическим натяжителем. Газораспределительный механизм Форд Фокус 1 закрыт пластмассовой крышкой го­ловки блока цилиндров. В крышке установлен маслоотделитель сис­темы вентиляции картера. Схема ГРМ движка Форд Фокус 1 1.6 Duratec 98 лошадиных сил далее.

Конструкция довольно проста. Цепь передает вращательный момент от звездочки коленвала, к звездочке распредвала. По бокам цепи стоят башмаки. Справа неподвижный, а слева натяжной башмак, который натягивается гидравлическим натяжителем. Механизм весьма долговечный поэтому особого вмешательства не требует.

Технические характеристики двигателя Форд Фокус 1 1.6

  • Рабочий объем – 1597 см3
  • Количество цилиндров – 4
  • Количество клапанов – 8
  • Диаметр цилиндра – 82 мм
  • Ход поршня – 75.5 мм
  • Привод ГРМ – цепь
  • Степень сжатия — 9,5
  • Мощность л.с.(кВт) – 98 (72) при 5500 об. в мин.
  • Крутящий момент – 140 Нм при 4300 об. в мин.
  • Тип топлива – бензин АИ-92
  • Объем масла при замене с фильтром — 4,10 литра
  • Объем масла при замене без фильтра — 3,90 литра

8-клапанный 1.6 литровый двигатель Дюратек разрабатывался специально для стран с тяжелыми условиями эксплуатации, поэтому в нашей стране силовой агрегат прижился хорошо. Этот же мотор можно встретить на Форд Фиеста и Форд Фьюжн разных лет выпуска.

gifka.net

характеристики, описание, конструкция, ремонт, обслуживание, тюнинг

Duratec — серия моторов, которые выпускает компания Ford. Сначала Duratec выпускался, как шестицилиндровый двигатель объёмом 2.5 литра для Форд Мондео. С 2000 года начался выпуск этой серии движков с объёмом от 1.6 литра.

Технические характеристики

Кроме того, что силовые агрегаты Duratec устанавливаются на автомобили Форд, монтаж проводится и на другие транспортные средства, такие как Lincoln, Jaguar, Volvo и Mazda. Обладая высокими техническими характеристиками, моторы получили высокий рейтинг и признание автолюбителей.

Форд Фокус Duratec 1.6

Двигатели Duratec с объёмом 1.6 имеют разную мощность и классификацию.

Американская классификация Duratec:

НаименованиеСемействоОбъём л (см³)Годы выпускаОсобенности
Duratec 8v 70 PSKent1.6 л (1597 )2004—по сей деньSOHC I4
DuratecMZR1.6 л (1598)2001—по сей деньDOHC I4

Европейская классификация Duratec:

МодификацияОбъём
см³
Мощность
кВт/л.с
KaFiestaFusionFocusC-MaxMondeo
1.6 16V159674/100++++
Ti-VCT 1.6 16V159681/110+
Ti-VCT 1.6 16V159685/115+
Ti-VCT 1.6 16V159692/125++
1.6 8V159970/95++

Рассмотрим, основные технические характеристики самых популярных силовых агрегатов производства Форд серии моторов Duratec.

Двигатель Форд Фокус 1,6л. Duratec Ti-VCT 16V Sigma 125 л.с.

Это модифицированный мотор Duratec Ti VCT 1.6 105 л.с., в котором были заменены распределительные валы и модернизированная система газораспределения. Также, прирост мощности дал изменённый выхлоп.

Конструкция двигателя Duratec 1.6

Из недочётов можно выделить ременной привод ГРМ. Согласно технической документации, смена ремня и роликов должна проводиться один раз на 160 000 км, но на практике автолюбители меняют каждые 100 тыс. км пробега.

НаименованиеХарактеристика
ПроизводительBridgend Engine
МаркаDuratec Ti-VCT 16V Sigma
Годы выпуска2010- н.д.
Объём1.6 литра (1596 см куб)
Мощность125
Количество цилиндров4
Количество клапанов16
Диаметр цилиндра79
Материал головкиАлюминий
Материал блокаАлюминий
ЭконормаЕвро-5
Расход горючего5.9
Маркировка масел5W-20

5W-30

Ресурс300 000 км

Двигатель Форд Фокус 1,6л. Duratec Ti-VCT 16V Sigma 105 л.с.

Мотор Двигатель Форд Фокус 1,6л. Duratec Ti-VCT 16V Sigma 105 л.с. имеет видоизменённую фазу газораспределительного механизма, но придушенную под экологическую норму Евро-5. Основное применение на Форд Фокус.

НаименованиеХарактеристика
ПроизводительBridgend Engine
МаркаDuratec Ti-VCT 16V Sigma
Годы выпуска2010- н.д.
Объём1.6 литра (1596 см куб)
Мощность105
Количество цилиндров4
Количество клапанов16
Диаметр цилиндра79
Материал головкиАлюминий
Материал блокаАлюминий
ЭконормаЕвро-5
Расход горючего5.6
Маркировка масел5W-20

5W-30

Ресурс300 000 км

Двигатель Форд Фокус 1,6л. Duratec 16V Sigma 100 л.с.

Производство силового агрегата началось ещё в 1998 году. Задушен под эконорму Евро-4. Технически, мотор выполнен хорошо, удачный и не капризный. Моторы шли на Форд Фокус 2.

Форд Фокус с мотором Duratec 1.6

Фокусовский/фиестовский/фьюженовский 1,6 100 сил очень неплохой и надёжный двигатель, существует версия с регулируемыми фазами газораспределения Ti-VCT 1.6 л, но и тот и другой любителям активного вождения стоит обходить стороной, для таких случаев существует ещё более надежный и ликвидный на вторичке двигатель 2.0 145 сил.

НаименованиеХарактеристика
ПроизводительBridgend Engine
МаркаDuratec Ti-VCT 16V Sigma
Годы выпуска2010- н.д.
Объём1.6 литра (1596 см куб)
Мощность100
Количество цилиндров4
Количество клапанов16
Диаметр цилиндра79
Материал головкиАлюминий
Материал блокаАлюминий
ЭконормаЕвро-4
Расход горючего6.7
Маркировка масел5W-20

5W-30

Ресурс250 000 км

Duratec Ti-VCT 16V Sigma 115 л.с.

НаименованиеХарактеристика
ПроизводительBridgend Engine
МаркаDuratec Ti-VCT 16V Sigma
Годы выпуска2010- н.д.
Объём1.6 литра (1596 см куб)
Мощность115
Количество цилиндров4
Количество клапанов16
Диаметр цилиндра79
Материал головкиАлюминий
Материал блокаАлюминий
ЭконормаЕвро-4
Расход горючего6.6
Маркировка масел5W-20

5W-30

Ресурс250 000 км

Duratec 1.6 125 л.с.

Техническое обслуживание

Обслуживания двигателя проводится достаточно просто. Так, межсервисный интервал составляет 15 000 км пробега при эксплуатации транспортного средства на бензине, и 12 000 км — при работе на газу. Нулевое техническое обслуживание проводится спустя 2500 км пробега. Эта процедура включает в себя смену смазочной жидкости и фильтров, а также диагностику состояния силового агрегата и других систем.

Силовой агрегат Duratec 1.6

Последующее техническое обслуживание делается согласно технических карт предусмотренных заводом изготовителем.

Очень острым вопросом остаётся замена масла, и какое лучше всего подходит. Согласно рекомендации завода изготовителя — для заливки в мотор подходит, как синтетическое, так и полусинтетическое масло. Выбор смазочной жидкости обусловливается эксплуатацией движка, а также климатическими условиями.

ГРМ Duratec 1.6

Благодаря простой конструкции моторное масло большая часть владельцев силового агрегата меняют самостоятельно. Так, для смены смазки необходимо только открутить на поддоне сливной болт, предварительно подставив тару для отработки. Заливка масла проводится через заливную горловину, а проверить уровень можно при помощи щупа.

Вывод

Двигатели Duratec — экономичные, надёжные и мощные. Все силовые агрегаты построенные Duratec. Мотор — это сочетание современных технологий и классического дизайна. Обладая высокими техническими характеристиками и простотой обслуживания (ремонта) имеют высокий мировой рейтинг.

avtodvigateli.com

Двигатель на моём Фокусе - Ford Focus 1

Выложу фото всех двигателей фф1 для простоты идентификации:
===
Zetec E, самый часто встречающийся, ставился и на европейцев и на американцев и на русфф 1600, 1800 и 2000
Двигатель Zetec-E 1.6 EZDA 16-клапанный. (Р)
Двигатель Zetec-E 1.8. (Р)
Двигатель Zetec-E 2.0. (Р)
===
Двигатель Duratec 1.6. (Р) сборка юар, ставился только на русфф (все имеют хрустальную оптику и поворотники в головной оптике (как и рестайлинг европейцев конца 2001г.))
Примечание: Duratec 1.6 = Zetec Rocam 1.6
===
двигатель дюратек 2000, фокус с ним как свт шел в сша и как ст в европе
===
Двигатель Duratec 2.3 L. (Р) 2300сс 145л.с., встречался только на американских фф1, такой же был на гэлакси
еще раз
===
Двигатель Split Port 2.0. (Р) 8клапанный мотор 2000сс
он же
===
Двигатель Zetec-S 1.4/1.6. (Р) ставился только на европейцев
===
Варианты двигателей для российского Ford Focus

В Российском Фокусе возможно всего 3 вариации.

– 1.6 литра 8V 100 л.с. МКПП
– 1.8 литра 16V 115 л.с. МКПП
– 2.0 литра 16V 130 л.с. АКПП

Двигатели 1.6 и 1.8 адаптированы под 92й бензин. Двигатель 1.6 8V появился
вместо двигателя 1.6 16V, ставившегося на испанские Фокусы, который
был будучи зажатый под 92й бензин откровенно вял, плохо заводился в
мороз и имел проблемы с надежностью алюминиевого блока цилиндров (описаны
случаи разрушения двигателя).

Та модель, которая ставится сейчас – «старше» (поколение Duratec), имеет
чугунный блок и цепной привод ГРМ.

Двигатель 1.6 – тяговит на низах, и вяловат на трассе. Собирается в
ЮАР. В прессе и на форуме отмечены случаи наличия в новом изделии
трещин в блоке цилиндров, приводящие к разрушению двигателя. Однако
точно определить к какому двигателю 1.6 8V или 1.6 16V относится
высказывание невозможно. Рекомендован для спокойной езды по городу. С
2004 модельного года имеет ограничитель скорости 180 км/ч.

Двигатель Zetec E 1.8 – чуть хуже снизу и весел на средних оборотах, из за
чего провоцирует более активный стиль езды. Хорош на трассе. Имеет
с рождения (июль 2002года) ограничитель скорости 180 км/ч. Имеет
самую хорошую разгонную характеристику до 100 км/ч за счет ручной
коробки передач.

Двигатель Zetec E 2.0 – поставляется только с АКПП и за счет этого имеет
чуть худшую, чем 1.8 разгонную динамику до 100 км/ч по документам.
В базе с двигателем – задние дисковые тормоза.

график мощности и крутящего момента из брошюры "Ford Focus" 2003 г.

ffclub.ru

Двигатель Форд Фокус 1 1.6 литра устройство ГРМ, технические характеристики

Ford Focus 1 с двигателем 1.6 литра из серии Duratec мощностью 98 лошадиных сил можно встретить в огромном количестве машин на вторичном рынке. Модель оказалась не только очень популярна в новом виде, но и востребована на вторичном рынке. Простой и надежный силовой агрегат Фокуса первого поколения позволил существенно продлить жизнь автомобилю. На 4 цилиндра в чугунном блоке приходится всего 8 клапанов, плюс цепной привод ГРМ. Довольно долговечное сочетание.

Устройство двигателя Форд Фокус 1 1.6 л.

Двигатель Форд Фокус 1 Duratec 98 л.с. — четырехтактный бен­зиновый, четырехцилиндровый, восьмиклапанный, рядный, с верх­ним расположением распредели­тельного вала, порядок работы ци­линдров: 1 — 3 — 4 — 2 (отсчет от шкива коленчатого вала).

Система питания — распределенный впрыск топлива с электронным управле­нием. Двигатель с коробкой передач и сцеплением образуют единый блок — силовой агрегат, установленный в моторном отсеке попе­рек автомобиля на трех резинометаллических опорах. Блок цилиндров отлит из чугуна. Цилиндры расточены непосредст­венно в блоке. Диаметр цилинд­ров — 82 мм.

В нижней части блока выполнены опоры коленчатого вала — пять постелей коренных подшипников со съемными крышками, которые крепятся к блоку болтами. Опоры обрабатываются в сборе с крыш­ками, поэтому крышки не взаимо­заменяемы. В верхних частях опор (в постелях блока) выполнены выходные отверстия масляных кана­лов, предназначенных для смазки коренных подшипников, а также сквозные отверстия, в которые за­прессованы шариковые клапаны с форсунками. Через эти форсунки масло разбрызгивается на днища поршней и стенки цилиндров.

Головка блока цилиндров двигателя Ford Focus 1 1.6

ГБЦ Фокус 1 — из алюминиевого сплава. Она цент­рируется на блоке двумя втулками и крепится двенадцатью винтами (два из них короткие). Между бло­ком и головкой установлена без­усадочная металлоармированная прокладка. В верхней части головки блока ци­линдров выполнены пять опор (подшипников скольжения) рас­пределительного вала. Опоры разъемные. Нижняя часть опоры выполнена заодно с головкой бло­ка цилиндров, а каждая из пяти верхних (крышек) крепится к ниж­ней части двумя болтами. Отвер­стия опор обрабатываются в сборе с крышками, поэтому крышки не взаимозаменяемы. В нижней части опор имеются выходные отверстия масляных каналов для смазки под­шипников скольжения.

В головку блока цилиндров за­прессованы седла и направляю­щие втулки клапанов. Клапаны — стальные, расположены в два ря­да. Тарелки впускных клапанов большего диаметра. Рычаги при­вода клапанов установлены на гидроопорах, поэтому двигатель не нуждается в регулировке тепло­вых зазоров. В рычагах установле­ны ролики, что снижает износ ку­лачков распределительного вала. Смазываются ролики из форсунок, расположенных на концах рыча­гов. Масло к форсункам поступает через гидроопоры. Маслоотражательные колпачки клапанов вы­полнены заодно с нижними тарел­ками клапанных пружин.

Масляный насос Фокус 1 1.6

Масляный насос — шестеренча­тый, с внутренним зацеплением и редукционным клапаном, кото­рый расположен в корпусе насоса. Корпус прикреплен к блоку цилинд­ров шестью болтами и с внутрен­ней стороны закрыт крышкой. Ве­дущая шестерня (меньшего диа­метра) установлена на ступице шкива коленчатого вала. Для пере­дачи вращения шестерне на ступи­це выполнены две лыски. В поддо­не картера двигателя установлен маслоуспокоитель. Для его креп­ления на головках четырех болтов крышек коренных подшипников коленчатого вала выполнены резь­бовые хвостовики. К двум из этих болтов прикреплен кронштейн маслозаборника. Трубка маслозаборника фиксируется на патруб­ке масляного насоса болтом.
Снизу к блоку цилиндров через резинометаллическую прокладку прикреплен поддон картера, от­литый из алюминиевого сплава. В поддоне картера выполнено от­верстие с резьбовой пробкой для слива моторного масла.

Привод ГРМ двигателя Форд Фокус 1

Распределительный вал выполнен из стальной трубы, на которую на­прессованы кулачки. Он приводит­ся во вращение однорядной цепью от звездочки, установленной на ко­ленчатом вале. Натяжение цепи поддерживается автоматически — гидравлическим натяжителем. Газораспределительный механизм Форд Фокус 1 закрыт пластмассовой крышкой го­ловки блока цилиндров. В крышке установлен маслоотделитель сис­темы вентиляции картера. Схема ГРМ движка Форд Фокус 1 1.6 Duratec 98 лошадиных сил далее.

Конструкция довольно проста. Цепь передает вращательный момент от звездочки коленвала, к звездочке распредвала. По бокам цепи стоят башмаки. Справа неподвижный, а слева натяжной башмак, который натягивается гидравлическим натяжителем. Механизм весьма долговечный поэтому особого вмешательства не требует.

Характеристики двигателя Фокус 1.6 литра

  • Рабочий объем – 1597 см3
  • Количество цилиндров – 4
  • Количество клапанов – 8
  • Диаметр цилиндра – 82 мм
  • Ход поршня – 75.5 мм
  • Привод ГРМ – цепь
  • Степень сжатия — 9,5
  • Мощность л.с.(кВт) – 98 (72) при 5500 об. в мин.
  • Крутящий момент – 140 Нм при 4300 об. в мин.
  • Тип топлива – бензин АИ-92
  • Объем масла при замене с фильтром — 4,10 литра
  • Объем масла при замене без фильтра — 3,90 литра

8-клапанный 1.6 литровый двигатель Дюратек разрабатывался специально для стран с тяжелыми условиями эксплуатации, поэтому в нашей стране силовой агрегат прижился хорошо. Этот же мотор можно встретить на Форд Фиеста и Форд Фьюжн разных лет выпуска.

autoclub99.ru

Форд Фокус 1 двигатель 1.8 устройство, ГРМ, характеристики

Форд Фокус 1 двигатель 1.8 литра — тема нашей сегодняшней статьи. Ford Focus первого поколения получил два схожих 16-клапанных бензиновых мотора, это двигатель Zetec-E 1.8i и Zetec-E 2.0i основная разница между моторами состояла в размере цилиндров. У 1.8 литрового диаметр цилиндра 80,6 мм, у 2.0 литрового цилиндр имел номинальный размер — 84,8 мм. Сам блок цилиндров чугунный, а цилиндры вытачиваются непосредственно в блоке. Двигатель 1.8 Форд Фокус для российского рынка имеет мощность 115 л.с. при крутящем моменте 160 Нм и адаптирован к бензину марки АИ-92.

Устройство двигателя Форд Фокус 1 1.8

Двигатель Фокуса 1 1.8 литра — бензиновый, четырех­цилиндровый, рядный, шестнадцатиклапанный, с верхним располо­жением двух распределительных валов. Порядок работы ци­линдров: 1 — 3 — 4 — 2 (отсчет от шкива коленчатого вала). Система питания — распределенный впрыск топлива с электронным управле­нием.

В нижней части блока выполнены опоры пяти коренных подшипников скольжения коленчатого вала со съемными крышками, которые кре­пятся к блоку болтами. Опоры об­рабатываются в сборе с крышками, поэтому крышки не взаимозаменя­емы. В верхних частях опор (в посте­лях блока) имеются выходные от­верстия масляных каналов. На дви­гателе рабочим объемом 2,0 л, кроме того, в опорах выполнены сквозные отверстия, в которые за­прессованы форсунки с шариковы­ми клапанами. Через форсунки масло разбрызгивается на днище поршня и стенку цилиндра.

На боковых стенках третьей (сред­ней) опоры имеются проточки для двух упорных полуколец, препятст­вующих осевому смещению колен­чатого вала и выполненных заодно с вкладышем коренного подшип­ника. Верхние вкладыши коренных подшипников (устанавливаемые в постели блока) двигателя объе­мом 1,8 л выполнены с канавками на внутренних поверхностях, а дви­гателя объемом 2,0 л — со сквоз­ными прорезями. По прорези мас­ло из выходного отверстия масля­ного канала поступает к форсунке с шариковым клапаном. Нижние вкладыши коренных подшипни­ков (в постелях крышек) без кана­вок и прорезей.

Коленчатый вал Фокус 1.8 выполнен из высокопроч­ного чугуна, снабжен противовеса­ми, отлитыми заодно с валом. На переднем конце коленчатого вала устанавливаются зубчатый шкив привода газораспределительного механизма и шкив привода вспо­могательных агрегатов. От провора­чивания шкивы удерживает шпонка, установленная в пазу вала. К зад­нему фланцу коленчатого вала ше­стью болтами крепится маховик. Для подачи масла от коренных ше­ек вала к шатунным в вале про­сверлены каналы.

Шатуны — стальные, двутаврово­го сечения. Нижними разъемны­ми головками шатуны соединены с коленчатым валом. Шатуны об­рабатываются вместе с крышками. Чтобы при сборке их не перепу­тать, на боковых поверхностях шатуна и крышки нанесен поряд­ковый номер цилиндра. В верх­нюю головку шатуна запрессован поршневой палец.

Поршневой палец — стальной, трубчатого сечения, свободно вра­щается в бобышках поршня.
Поршень — из алюминиевого сплава с короткой юбкой. В верх­ней части поршня проточены три канавки под поршневые кольца. Канавка маслосъемного кольца имеет шесть сверлений для отвода масла, собранного кольцом со сте­нок цилиндров. Два сверления(из шести) подводят масло к поршне­вому пальцу. При сборке двигателя необходимо обеспечить расчетный зазор между поршнями и цилинд­рами. Для этого после механи­ческой обработки блоки цилинд­ров и поршни сортируются потрем размерным группам. Ремонтные группы не предусмотрены.

Головка блока цилиндров двигателя Форд Фокус 1 1.8

Головка блока цилиндров Ford Focus 1.8 литра из алюминиевого сплава. Она цент­рируется на блоке на двух втулках и крепится десятью винтами. Меж­ду блоком и головкой установлена безусадочная металлоармированная прокладка. В верхней части головки блока ци­линдров расположены по пять опор (подшипников скольжения) двух распределительных валов. Ближние к шкивам опоры удержи­вают распределительные валы от осевого смещения. Опоры разъем­ные. Нижние части опор выполнены заодно с головкой блока цилинд­ров, а верхние (крышки) — крепятся к головке винтами. Отверстия опор обрабатываются в сборе с крышка­ми, поэтому крышки не взаимоза­меняемы и на каждой крышке име­ется порядковый номер. Распределительные валы — литые, чугунные. Они приводятся во вра­щение зубчатым ремнем от шкива коленчатого вала. Натяжение рем­ня обеспечивается пружиной на­тяжного ролика.

Седла и направляющие втулки кла­панов изготовлены из специальных сплавов и запрессованы в головку блока цилиндров. Клапаны — стальные, расположены в два ряда и приводятся в действие распределительными валами через толкатели и шайбы. С помощью шайб регулируются тепловые зазо­ры в приводе клапанов. Пружина клапана — конусная, широким основанием упирается в нижнюю тарелку, выполненную заодно с маспоотражательным кол­пачком. Газораспределительный механизм закрыт пластмассовой крышкой го­ловки блока цилиндров. В ней ус­тановлен маслоотделитель систе­мы вентиляции картера. Смазка двигателя комбинирован­ная: под давлением смазываются коренные и шатунные подшипни­ки коленчатого вала, опоры рас­пределительных валов, остальные детали смазываются разбрызгива­нием.

Масляный насос двигателя Форд Фокус 1 1.8

Масляный насос — шестеренча­тый, с шестернями внутреннего за­цепления и редукционным клапа­ном. Корпус насоса прикреплен к блоку цилиндров шестью болта­ми. С внутренней стороны насос закрыт крышкой. Ведущая шестер­ня (меньшего диаметра) установ­лена на шейке коленчатого вала и фиксируется от проворачивания на ней двумя лысками. Снизу к блоку цилиндров через резинометаллическую прокладку болтами прикреплен картер из алюминиевого сплава, к которому крепится стальной штампованный поддон. Уплотнительная проклад­ка у поддона отсутствует — его устанавливают на герметик. В под­доне выполнено отверстие с резь­бовой пробкой для слива моторно­го масла.

Привод ГРМ двигателя Форд Фокус 1 1.8

1.8 литровый 16 клапанный движок, как и его 2-литровая модификация имеют ремень в приводе ГРМ. Замену ремня необходимо проводить раз в 60 000 км пробега. В случае обрыва ремня гнет клапана! Имейте это в виду. К сожалению никаких меток на шкивах распредвалов вы не найдете. При замене ремня необходимо совместить метку ВМТ коленвала и зафиксировать шкивы распредвала от проворачивания. Для этого имеются специальные прорези в торцах распределительных валов, которые должны быть параллельны привалочной пло­скости головки блока цилинд­ров. Необходимо подобрать подходящую пластину и вставить в прорези распредвалов, тем самым получится зафиксировать распредвалы от проворачивания. Что бы не проворачивался коленвал необходимо будет вкрутить специальный болт в технологическое отверстие блока цилиндров со стороны радиатора. После полной фиксации можно будет приступать к замене ремня ГРМ Форд Фокус 1 1.8 литра. Размеры болта для фиксации коленвала далее на фото.

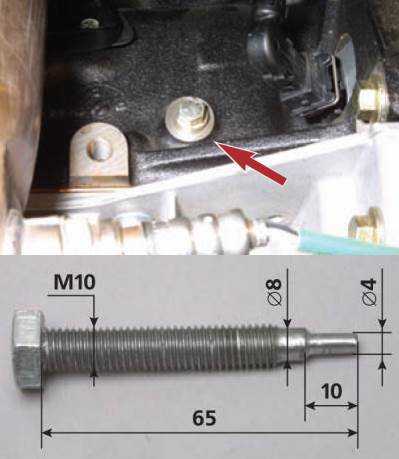

Технические характеристики двигателя Форд Фокус 1 1.8

  • Рабочий объем – 1796 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 80,6 мм
  • Ход поршня – 88 мм
  • Привод ГРМ – ремень
  • Мощность л.с.(кВт) – 115 (85) при 5500 об. в мин.
  • Крутящий момент – 160 Нм при 4400 об. в мин.
  • Максимальная скорость – 185 км/ч
  • Разгон до первой сотни – 10.3 секунд
  • Тип топлива – бензин АИ-92
  • Степень сжатия – 10
  • Расход топлива в смешанном цикле – 9 литров

При смене масла с заменой фильтра уходит примерно 4,25 литра. При замене масла без учета фильтра уходит 3,75 литра.

gifka.net
