типы устройств и особенности их обслуживания
Дроссельная заслонка регулирует подачу топливно-воздушной смеси в двигатель внутреннего сгорания, изменяя проходное сечение канала. По сути она является воздушным клапаном: при открытой заслонке давление во впускной системе равняется атмосферному, при закрытой – уменьшается вплоть до разрежения.
Заслонка установлена между воздушным фильтром и впускным коллектором. Помимо основной задачи – дозирования воздуха для нормального функционирования силового агрегата в любом режиме эксплуатации – заслонка отвечает также за поддержание требуемых оборотов коленвала на холостом ходу (с разной нагрузкой на двигатель) и за нормальное функционирование усилителя тормозной системы.
Основными конструктивными элементами дроссельной заслонки являются:
- Корпус
- Заслонка с осью
- Механизм привода
По типу привода и наличию дополнительных элементов (датчиков, каналов и пр.
Основная особенность механической заслонки заключается в том, что ею водитель управляет самостоятельно при помощи тросового привода, соединяющего педаль акселератора с сектором газа.
В конструкцию этого узла дополнительно входят датчик положения (угла открытия заслонки), регулятор холостого хода (ХХ), байпасные каналы, система подогрева.
Основным недостатком механического дроссельного узла является возможная погрешность при приготовлении топливовоздушной смеси.
Это сказывается на экономичности и мощности двигателя. ЭБУ не управляет механической заслонкой, а лишь собирает информацию об угле открытия. При его резких изменениях блок не всегда успевает «подстроиться» под новые условия, что приводит к перерасходу топлива.
Дроссельная заслонка электромеханического типа также управляется с помощью троса, однако, вместо дополнительных каналов, оснащена электромотором с редуктором, который соединен с осью заслонки.
Блок управления в таком типе узла может регулировать работу двигателя на холостых оборотах. В остальных режимах функционирования ДВС дросселем управляет водитель.
Механизм частичного управления открытием заслонки позволил упростить конструкцию самого дросселя, однако не устранил погрешность в смесеобразовании.
Такой проблемы не имеет только электронная дроссельная заслонка, которая устанавливается на современные модели автомобилей. Ее основная особенность – отсутствие прямого взаимодействия педали акселератора с осью. Блок управления электронной заслонки регулирует ее открытие на всех режимах эксплуатации двигателя. В конструкцию дополнительно введен датчик положения педали акселератора.
В процессе работы ЭБУ использует информацию не только с различных датчиков, но и со следящих устройств автоматических трансмиссий, тормозной системы, климатического оборудования, круиз-контроля.
Блок обрабатывает все поступающие сигналы и устанавливает оптимальный угол открытия заслонки.
Такие образом, электронная система позволяет полностью контролировать работу системы впуска, устраняя погрешности в смесеобразовании на любом режиме эксплуатации силовой установки.
Несмотря на, казалось бы, идеально продуманную схему работы, электронные дроссельные заслонки не лишены недостатков. Так как их открытие происходит при помощи электродвигателя, любые, даже незначительные его неисправности, приводят к нарушению работы узла. Естественно, это сказывается на функционировании двигателя. В тросовых механизмах управления такой проблемы нет.
Еще один недостаток касается, по большей части, бюджетных автомобилей. Из-за не конца проработанного программного обеспечения и более дешевых электронных комплектующих дроссель может работать с запозданием: после нажатия на педаль акселератора блок управления еще некоторое время собирает и обрабатывает информацию, после чего подает сигнал на электродвигатель дросселя.

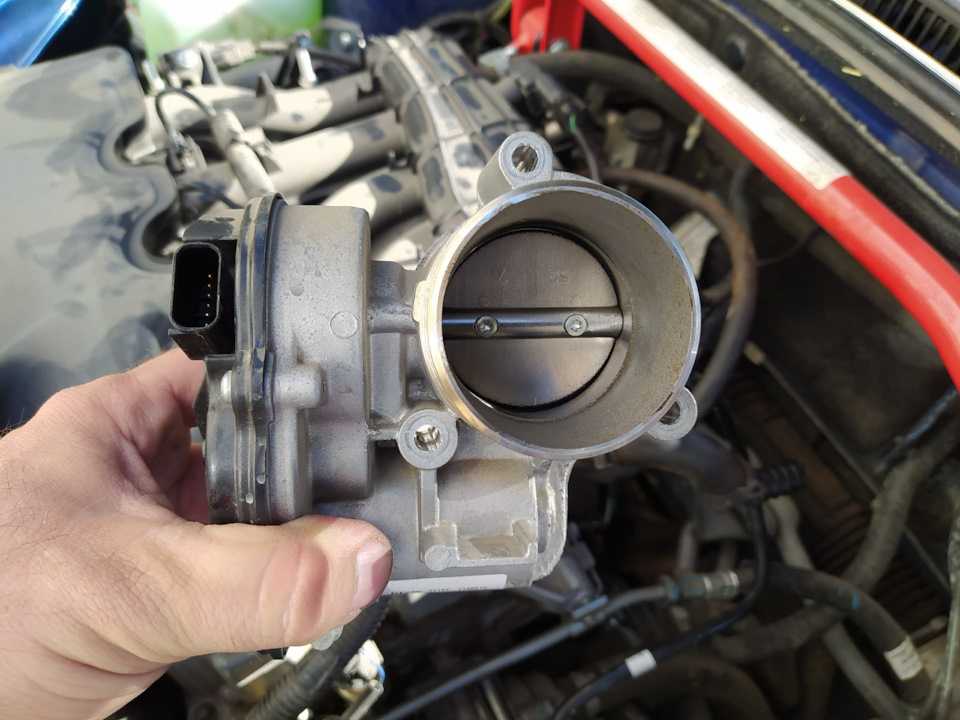

Дроссельная заслонка в процессе работы загрязняется продуктами сгорания топлива – как со стороны впускного коллектора, так и со стороны воздуховода (в случае наличия системы рециркуляции отработавших газов).
Кроме того, большинство дроссельных заслонок имеют осевой люфт, который со временем приводит к возникновению выработки – канавки глубиной до 1 мм в корпусе дросселя. В результате топливная смесь обедняется, обороты двигателя на холостом ходу теряют стабильность и плохо поддаются регулированию. В итоге нарушается плавность движения автомобиля, ухудшается динамика его разгона.
Для минимизации негативных последствий, а также повышения долговечности и надежности двигателя ведущие автопроизводители наносят на дроссельные заслонки антифрикционные твердосмазочные покрытия (АТСП).
Использование АТСП позволяет:
- Обеспечить плавное движение дроссельной заслонки
- Повысить чувствительность устройства
- Предотвратить заедание механизма
- Минимизировать износ трущихся поверхностей
АТСП, нанесенные на заслонку, по внешнему виду напоминают лакокрасочные покрытия.
Поврежденное твердосмазочное покрытие нуждается в обязательном восстановлении. Сегодня это может сделать любой автолюбитель, так как эффективные и удобные в применении антифрикционные материалы выпускаются в нашей стране.
Одно из наиболее популярных и перспективных АТСП – MODENGY Для деталей ДВС. Данное покрытие на основе дисульфида молибдена и графита выпускается в аэрозольных баллонах, поэтому может наноситься на внутренние поверхности дроссельной заслонки непосредственно, без привлечения специализированного оборудования.
MODENGY Для деталей ДВС защищает заслонку от повышенного трения, износа и коррозии, долгое время сохраняет устойчивость к воздействию агрессивных сред, в том числе моторного масла.
Покрытие наносится на предварительно очищенную дроссельную заслонку в несколько слоев.
Время промежуточной сушки каждого слоя составляет 10 минут. Состав отверждается за 12 часов при комнатной температуре, после чего узел допускается к сборке.
Для чистки дроссельной заслонки производитель покрытия рекомендует использовать Специальный очиститель-активатор MODENGY. Он не только удаляет загрязнения, но и обеспечивает максимальное сцепление АТСП с обрабатываемой поверхностью.
Покрытие для деталей двигателя и очиститель MODENGY выпускаются в наборе, что значительно экономит время и деньги на проведение необходимых операций.
Возврат к списку
Дроссельная заслонка – назначение, устройство, принцип работы
Дроссельная заслонка является конструктивным элементом впускной системы бензиновых двигателей внутреннего сгорания с впрыском топлива и предназначена для регулирования количества воздуха, поступающего в двигатель для образования топливно-воздушной смеси. Дроссельная заслонка устанавливается между воздушным фильтром и впускным коллектором.
По своей сути дроссельная заслонка является воздушным клапаном. При открытой заслонке давление во впускной системе соответствует атмосферному давлению, при закрытии – уменьшается до состояния вакуума. Это свойство дроссельной заслонки используется в работе вакуумного усилителя тормозов, для продувки адсорбера системы улавливания паров бензина.
Дроссельная заслонка может иметь механический привод или электрический привод с электронным управлением.

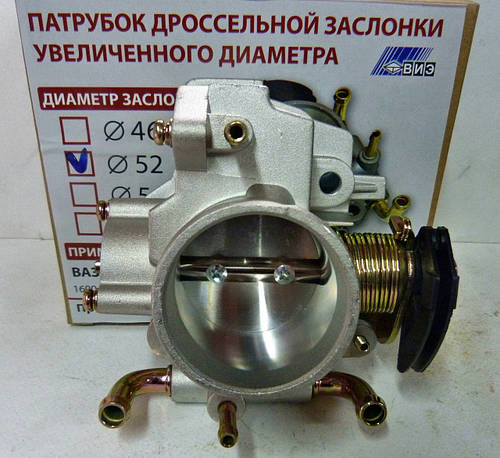

Дроссельная заслонка с механическим приводом
Механический привод дроссельной заслонки в настоящее время применяется на большинстве бюджетных машин. Привод предполагает связь педали газа и дроссельной заслонки с помощью металлического троса.
Элементы дроссельной заслонки объединены в отдельный блок, который включает корпус, дроссельную заслонку на валу, датчик положения дроссельной заслонки, регулятор холостого хода.
Корпус дроссельной заслонки включен в систему охлаждения двигателя. В нем также выполнены патрубки, обеспечивающие работу системы вентиляции картера и системы улавливания паров бензина.
Регулятор холостого хода поддерживает заданную частоту вращения коленчатого вала двигателя при закрытой дроссельной заслонке во время пуска, прогрева и при изменении нагрузки во время включения дополнительного оборудования. Он состоит из шагового электродвигателя и соединенного с ним клапана, которые изменяют количество воздуха, поступающего во впускную систему в обход дроссельной заслонки.

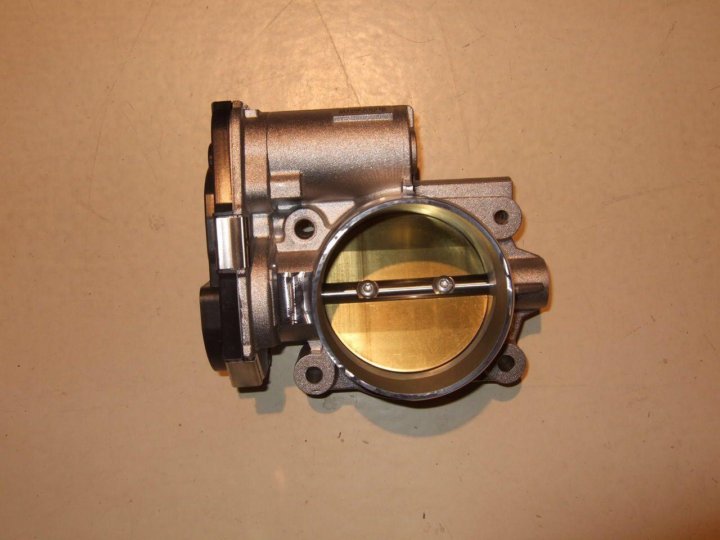

Дроссельная заслонка с электрическим приводом
На современных автомобилях механический привод дроссельной заслонки заменен на электрический привод с электронным управлением, что позволяет достичь оптимальной величины крутящего момента на всех режимах работы двигателя. При этом обеспечивается снижение расхода топлива, выполнение экологических требований, безопасность движения.
Отличительными особенностями дроссельной заслонки с электрическим приводом являются:
- отсутствие механической связи между педалью акселератора и дроссельной заслонкой;
- регулирование холостого хода путем перемещения дроссельной заслонки.
Так как между педалью газа и дроссельной заслонкой нет жесткой связи, используется электронная система управления дроссельной заслонкой. Электроника в управлении дроссельной заслонкой позволяет влиять на величину крутящего момента двигателя, даже если водитель не воздействует на педаль газа. Система включает входные датчики, блок управления двигателем и исполнительное устройство.
Помимо датчика положения дроссельной заслонки в системе управления используется датчик положения педали акселератора, выключатель положения педали сцепления, выключатель положения педали тормоза.
В работе системы управления дроссельной заслонкой также используются сигналы от автоматической коробки передач, тормозной системы, климатической установки, системы круиз-контроля.
Блок управления двигателем воспринимает сигналы от датчиков и преобразует их в управляющие воздействия на модуль дроссельной заслонки.

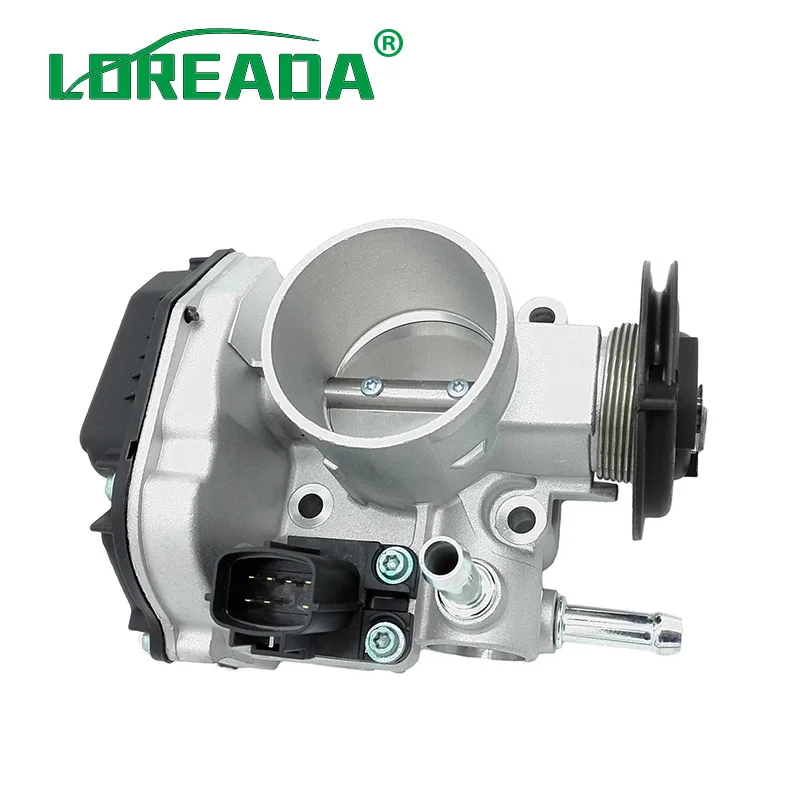

Модуль дроссельной заслонки состоит из корпуса, собственно дроссельной заслонки, электродвигателя, редуктора, возвратного пружинного механизма и датчиков положения дроссельной заслонки.
Для повышения надежности в модуле устанавливается два датчика положения дроссельной заслонки. В качестве датчиков используются потенциометры со скользящим контактом или бесконтактные магниторезистивные датчики. Графики изменения выходных сигналов датчиков направлены навстречу друг другу, что позволяет их различать блоку управления двигателем.
В конструкции модуля предусмотрено аварийное положение дроссельной заслонки при неисправности привода, которое осуществляется с помощью возвратного пружинного механизма. Неисправный модуль дроссельной заслонки заменяется в сборе.
Дроссельные заслонки и регулирующие дроссели · Technipedia · Motorservice
Настройки
Вернуться к поиску
Информация о продукте
какая разница?
В чем разница между дроссельными клапанами и регулирующими дросселями? Какие функции выполняют дроссельные заслонки на автомобилях с бензиновым двигателем? Для чего используются регулирующие дроссели для дизельных автомобилей? Являются ли дизельные дроссели, дизельные дроссельные заслонки, преддроссели и регуляторы дроссельной заслонки просто другими обозначениями дроссельных заслонок или это совершенно разные компоненты? Ответы вы найдете в этой статье.
В бензиновом двигателе дроссельная заслонка влияет на количество всасываемого воздуха. Больше или меньше свежего воздуха или воздушно-топливной смеси поступает в цилиндр в зависимости от того, насколько открыт клапан. Положение дроссельной заслонки напрямую определяет работу двигателя. Традиционный способ работы — механизм с использованием тяги или троса. Сегодня положение педали акселератора обычно передается электронным способом на дроссельную заслонку (E-gas, электронное управление).
Автомобили с дизельным двигателем требуют так называемого регулирующего дросселя, так как использование турбонагнетателей означает, что разность давлений недостаточна для высокой степени рециркуляции отработавших газов до 60 %. Пример двигателя с регулируемым клапанным механизмом, результат сотрудничества между BMW и PSA, иллюстрирует постоянное развитие здесь. Хотя бензиновый двигатель имеет только один дроссельный клапан, он выполняет только аварийные функции и диагностические функции.
При нормальной работе этот дроссельный клапан постоянно открыт, как регулирующий дроссель в дизельном двигателе.
ДРОССЕЛЬНЫЙ КЛАПАН
ФУНКЦИИ
- автомобили с бензиновым двигателем
- бессиловое закрытое состояние
- ранее: управление по кабелю сегодня: электропривод
- возможные приспособления, такие как исполнительные механизмы холостого хода, вакуумные соединения, потенциометры, датчики угла, микропереключатели, нагревательные соединения
ИСПОЛЬЗОВАТЬ
- измеритель количества всасываемого воздуха (контроль смеси)
- регулировка холостого хода
- множество потенциальных функций, таких как контроль холостого хода, контроль скорости, контроль тяги ASR, контроль расхода топлива, контроль выбросов
РЕГУЛИРОВОЧНЫЙ ДРОССЕЛЬ
ФУНКЦИИ
- автомобили с дизельным двигателем
- бессиловое открытое состояние
- пневматический или электродвигательный привод
- другие распространенные названия: дизельный дроссель, дизельный дроссельный клапан, преддроссель, регулятор дроссельной заслонки
ИСПОЛЬЗОВАТЬ
- увеличение вакуума в коллекторе
- точное дозирование скорости рециркуляции отработавших газов
- предотвращение тряски после выключения двигателя путем закрытия клапана при выключении двигателя
- необходимый компонент для регенерации сажевого фильтра
Ключевые слова :
клапан , направляющая клапана , дроссельный клапанГруппа товаров :
Подача воздухаГруппы продуктов на ms-motorservice.
com Это также может вас заинтересовать
Информация по применению
Регулирующий дроссель: Повреждения, вызванные коррозией
для Boxer, Daily, Ducato и Jumper
Boxer, Daily, Ducato, Jumper: Дроссельная заслонка со ржавчиной или вода на пробке? Регулирующий дроссель 7523D больше не доступен? У нас есть решение.
Информация о продукте
Переходной кабель для регулировки дроссельной заслонки
для Boxer, Daily, Ducato и Jumper
Почему пробка не подходит к дроссельной заслонке? Верно ли задание? Проблемы с 7523D и 7497Д.
Информация о продукте
Клапан дроссельный 7.03703.38.0/39.0
Отличие: вакуумное соединение
Разница между дроссельными заслонками 7.03703.38.0 и 7.03703.39.0 только в вакуумном соединении? Многие поставщики имеют в своем ассортименте только дроссельные клапаны с вакуумным соединением.
…
Только для технического персонала. Все содержимое, включая изображения и диаграммы, может быть изменено. Для назначения и замены обратитесь к текущим каталогам или системам, основанным на TecAlliance.
Использование файлов cookie и защита данных
Motorservice Group использует файлы cookie, сохраненные на вашем устройстве, для оптимизации и постоянного улучшения своих веб-сайтов, а также для статистических целей. Дополнительную информацию об использовании нами файлов cookie можно найти здесь, а также информацию о нашей публикации и уведомление о защите данных.
Нажав «ОК», вы подтверждаете, что приняли к сведению информацию о файлах cookie, заявлении о защите данных и деталях публикации. Вы также можете в любое время изменить настройки файлов cookie для этого веб-сайта.
Настройки конфиденциальности
Мы придаем большое значение прозрачной информации, касающейся всех аспектов защиты данных. Наш веб-сайт содержит подробную информацию о настройках, которые вы можете выбрать, и о том, какое влияние оказывают эти настройки.
Вы можете изменить выбранные настройки в любое время. Независимо от того, какой выбор вы выберете, мы не будем делать никаких выводов о вас как о личности (за исключением случаев, когда вы явно указали свои данные). Для получения информации об удалении файлов cookie обратитесь к функции справки в вашем браузере. Вы можете узнать больше в заявлении о защите данных.
Измените настройки конфиденциальности, нажав на соответствующие кнопки
- Необходимый
- Удобство
- Статистика
Необходимый
Файлы cookie, необходимые для системы, обеспечивают правильную работу веб-сайта. Без этих файлов cookie могут возникнуть сбои или сообщения об ошибках.
Этот веб-сайт будет:
- Сохранить файлы cookie, необходимые системе
- Сохранить настройки, которые вы делаете на этом веб-сайте
Этот сайт никогда не будет делать следующее без вашего согласия:
- Сохраните ваши настройки, такие как выбор языка или баннер cookie, чтобы вам не пришлось повторять их в будущем.
- Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
- Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)
Удобство
Эти файлы cookie упрощают использование веб-сайта и сохраняют настройки, например, чтобы вам не приходилось повторять их каждый раз, когда вы посещаете сайт.
Этот веб-сайт будет:
- Сохранение файлов cookie, необходимых системе
- Сохранение ваших настроек, таких как выбор языка или баннер файлов cookie, чтобы вам не пришлось повторять их в будущем.
Этот сайт никогда не будет делать следующее без вашего согласия:
- Оценивайте посещения анонимно и делайте выводы, которые помогут нам оптимизировать наш веб-сайт.
- Сделать выводы о вас как о личности (за исключением случаев, когда вы явно указали свои данные, например, в контактных формах)
Конечно, мы всегда будем соблюдать настройку «не отслеживать» (DNT) в вашем браузере.
В этом случае файлы cookie для отслеживания не устанавливаются и функции отслеживания не загружаются.
Дроссельная заслонка | Электроника | Мой автомобильный словарь
В общих чертах дроссельная заслонка должна регулировать подачу воздуха или смеси для двигателя внутреннего сгорания. В зависимости от концепции двигателя это служит разным целям. В случае бензиновых двигателей…
Охрана окружающей среды
Оптимальная работа двигателя внутреннего сгорания и минимальные выбросы загрязняющих веществ зависят от точного контроля всасываемого воздуха. Модули дроссельной заслонки со встроенной электроникой позволяют точно согласовать количество всасываемого воздуха с преобладающими условиями эксплуатации независимо от требований водителя к производительности. Таким образом, они вносят важный вклад в эффективное сгорание топлива и низкий уровень выбросов загрязняющих веществ.
Функция
В общих чертах, дроссельная заслонка должна регулировать подачу воздуха или смеси для сгорания <ссылка https: www.
my-cardictionary.com engine.html внутренняя ссылка в neuem>двигателе. В зависимости от концепции двигателя это служит разным целям.
- У бензиновых двигателей частота вращения и выходная мощность регулируются посредством подачи свежего воздуха или дозирования смеси.
- Дизельные двигатели обычно не нуждаются в дроссельной заслонке. Однако в современных дизельных автомобилях дросселирование количества всасываемого воздуха облегчает точный контроль за рециркуляцией отработавших газов и останавливает двигатель. от тряски при выключении зажигания.
Дроссельная заслонка устанавливается во впускную систему двигателя внутреннего сгорания. Угол открытия клапана определяет, сколько свежего воздуха или воздушно-топливной смеси поступает в цилиндры (например, в карбюраторных двигателях). В двигателях старого поколения дроссельная заслонка соединена непосредственно с педалью акселератора и управляется механически через трос.
Для более новых автомобилей существуют различные принципы работы:
Электромоторные приводы дроссельной заслонки:
В случае электроприводов дроссельной заслонки положение дроссельной заслонки регулируется механически с помощью троса Боудена акселератора. Электроника дроссельной заслонки передает положение дроссельной заслонки в блок управления двигателем в виде электрического сигнала. Эта информация сравнивается с другими актуальными данными от различных датчиков системы управления двигателем. Блок управления двигателем постоянно рассчитывает оптимальное положение дроссельной заслонки для расхода топлива и выбросов отработавших газов и отправляет эту информацию обратно на дроссельную заслонку в виде электрического управляющего сигнала. Затем положение дроссельной заслонки точно настраивается с помощью серводвигателя.
Электронные приводы дроссельной заслонки:
Электронные приводы дроссельной заслонки не имеют прямой связи с педалью акселератора.
Желаемая водителем нагрузка захватывается электронной педалью акселератора (электромоторный привод дроссельной заслонки). Система управления двигателем постоянно сопоставляет этот сигнал со всеми другими доступными данными от датчиков двигателя, используя полученную информацию для расчета оптимального положения дроссельной заслонки для сложившейся ситуации. Электронный привод дроссельной заслонки управляется исключительно с помощью управляющего сигнала от системы управления двигателем и с помощью серводвигателя.
Клапаны управления подачей воздуха:
Если в дизельных двигателях используются дроссельные заслонки, их обычно называют клапанами управления подачей воздуха. Клапаны управления воздухом могут быть со встроенной управляющей электроникой или без нее. Как указано выше, клапаны управления подачей воздуха дросселируют всасываемый воздух в системе всасывания дизельных двигателей с помощью электродвижущих средств, чтобы обеспечить точно контролируемую рециркуляцию выхлопных газов и предотвратить неудобную тряску, которая в противном случае могла бы возникнуть при выключении двигателя.
Серводвигатели воздушной заслонки:
Серводвигатели воздушной заслонки представляют собой электрические приводы со встроенным датчиком положения и дополнительной встроенной электроникой. Они облегчают, например, непрерывную регулировку заслонок впускной трубы или направляющих лопаток турбонагнетателя и благодаря более точному управлению способны заменить обычные пневматические приводы, которых уже недостаточно для удовлетворения повышенных требований.
Амортизация
Дроссельные клапаны не требуют технического обслуживания. Они рассчитаны на весь срок службы автомобиля. Плохое техническое обслуживание (например, несоблюдение интервалов замены масла) может привести к загрязнению дроссельной заслонки и образованию отложений, что приведет к преждевременному износу или даже к полному выходу из строя. По этой причине соблюдение интервалов технического обслуживания, предписанных производителем транспортного средства, имеет важное значение.
Безопасность
Безупречная работа дроссельной заслонки является ключом к оптимальному развитию мощности автомобиля в критических ситуациях.
