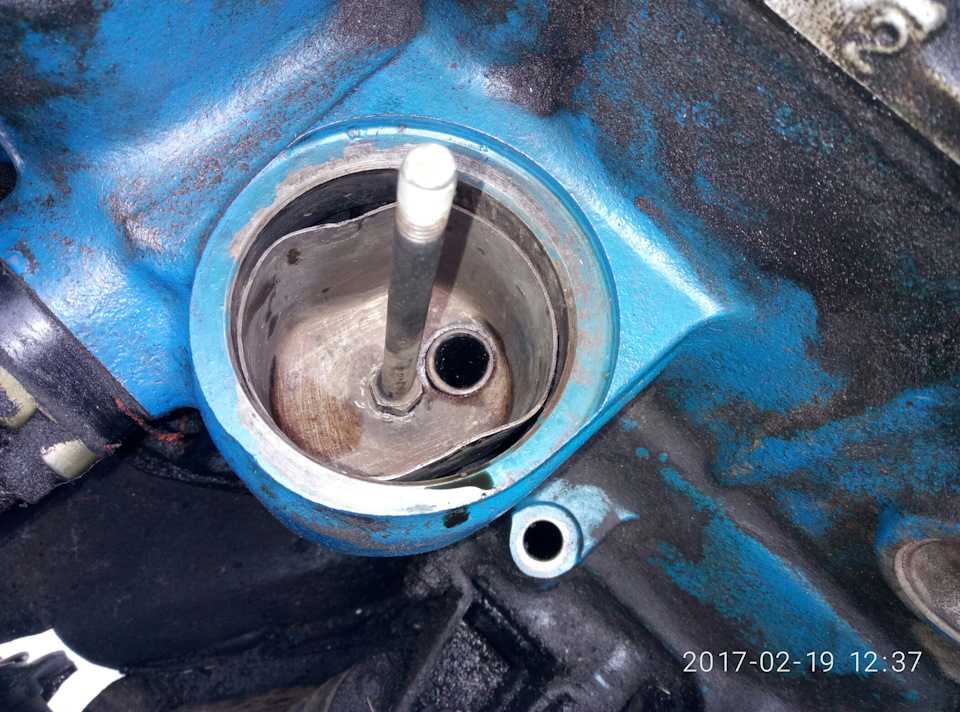

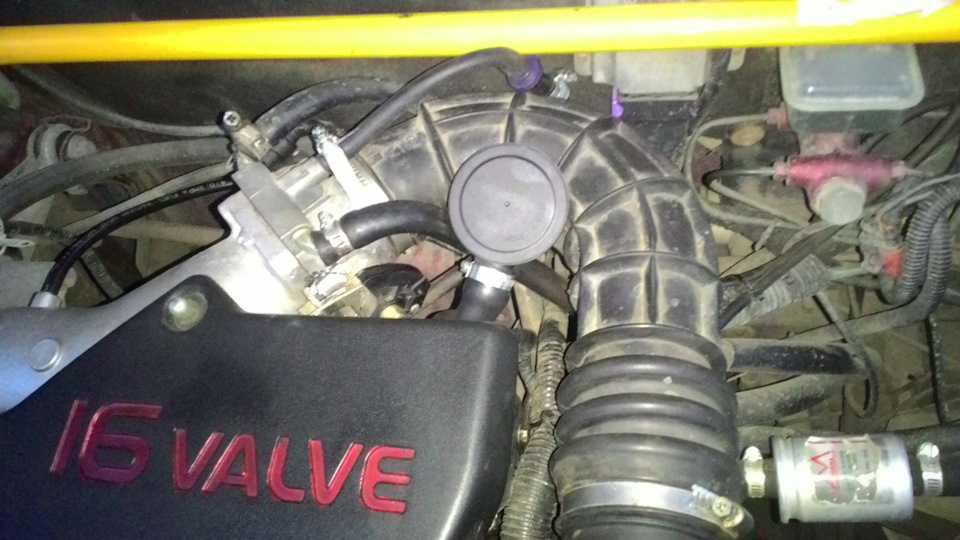

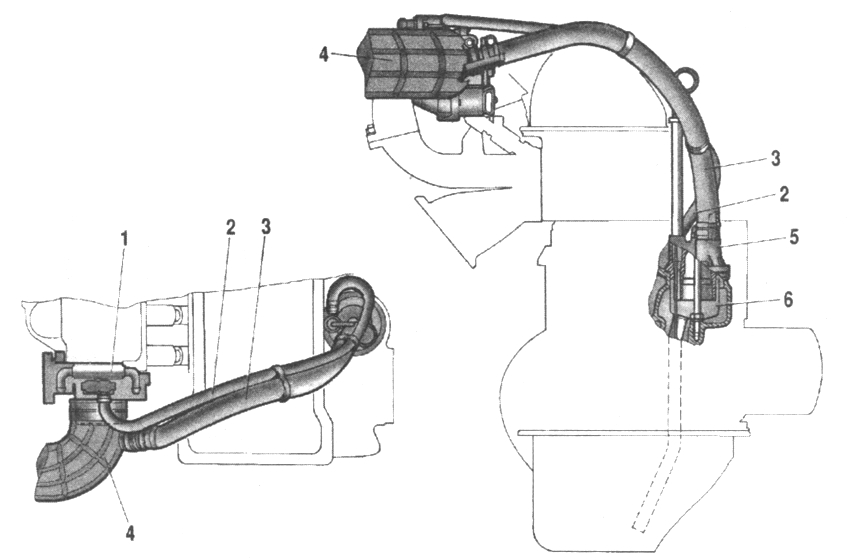

Доработка системы вентиляции картерных газов: Доработка системы вентиляции картера двигателей LADA (клапан PCV)

Доработка системы вентиляции картера Дэу Матиз

Картерные газы всегда образовывались и образовываться будут. Это пары топлива, воды и масла. Они вредят экологии и двигателю, а чтобы как-то сбалансировать вред от них, внедрили принудительную систему вентиляции картера. Именно такая установлена на обоих двигателях Дэу Матиз, и к ней есть ряд претензий.

Что не так с системой вентиляции картера Матиз

Не нужно объяснять, что картерные газы имеют нехорошее свойство накапливаться в двигателе, тем самым создавая избыточное давление в картере. Последствия этого весьма плачевны. Если система не работает так, как положено, избыточное картерное давление в лучшем случае вытолкнет масляный щуп наружу с эффектным незабываемым звуком.

В худшем случае газы продавят сальники коленвала и распредвала, а здесь дальнейшую судьбу двигателя решает случай — если водитель вовремя отреагировал на горящую лампу давления масла и остановил двигатель, у него еще есть шансы.

Если же по каким-то причинам водитель продолжил движение с полусухим картером, двигатель однозначно заклинит. В лучшем случае это капремонт, в худшем — замена двигателя.

Для Матиза эта ситуация особенно актуальна, поскольку система вентиляции картера в двигателях 0,8 и 1,0 л имеет определенные особенности. В принципе, система проста — картерные газы поступают в головку блока цилиндров, откуда через клапанную крышку попадают в приемный воздуховод.

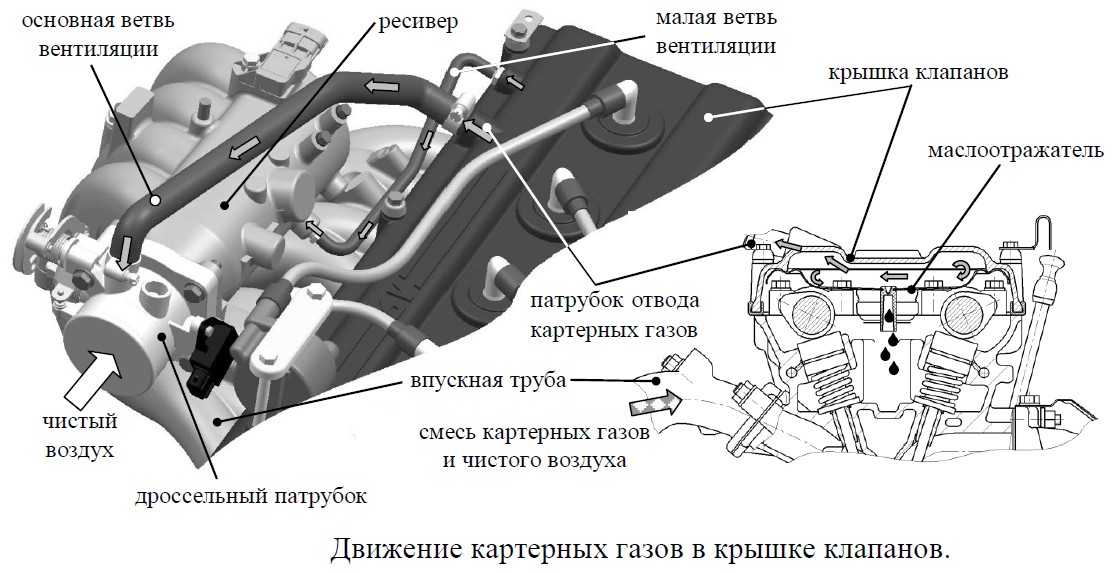

Но попадают двумя путями сразу — напрямую газы подаются в ресивер до дросселя, а через клапан PCV — в задроссельное пространство. Дэу Матиз — не единственный автомобиль с такой схемой вентиляции, но, наверное, единственный с проблемой перемерзания конденсата  в патрубках системы вентиляции.

А что бывает, когда система вентиляции блокируется, мы описали выше.

Клапан PCV: глушить нельзя оставить

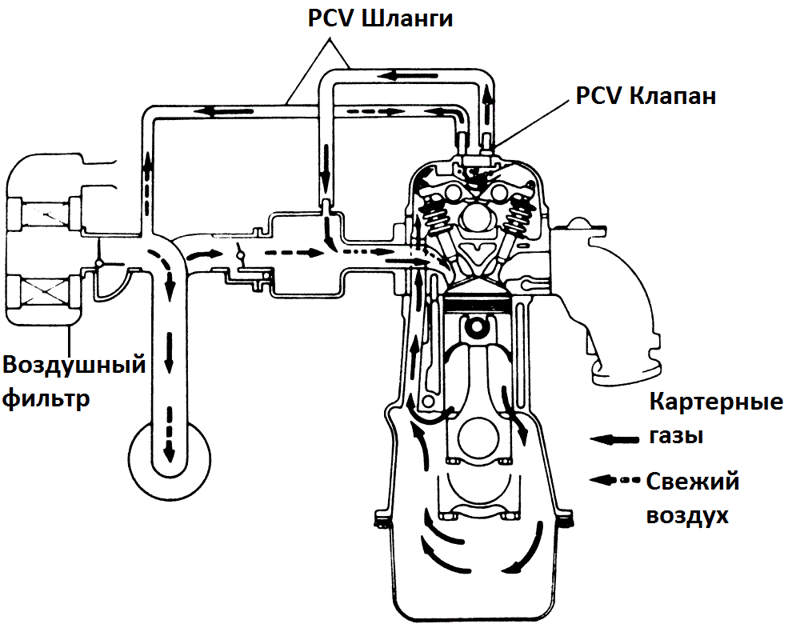

Среди запчастей на Матиз, самой противоречивой остается тот самый клапан системы вентиляции. Многие забывают, что система вентиляции картера в Дэу Матиз — принудительного типа, а не открытого. Это значит, что картерные газы буквально высасываются из-под клапанной крышки благодаря разряжению во впускном коллекторе.

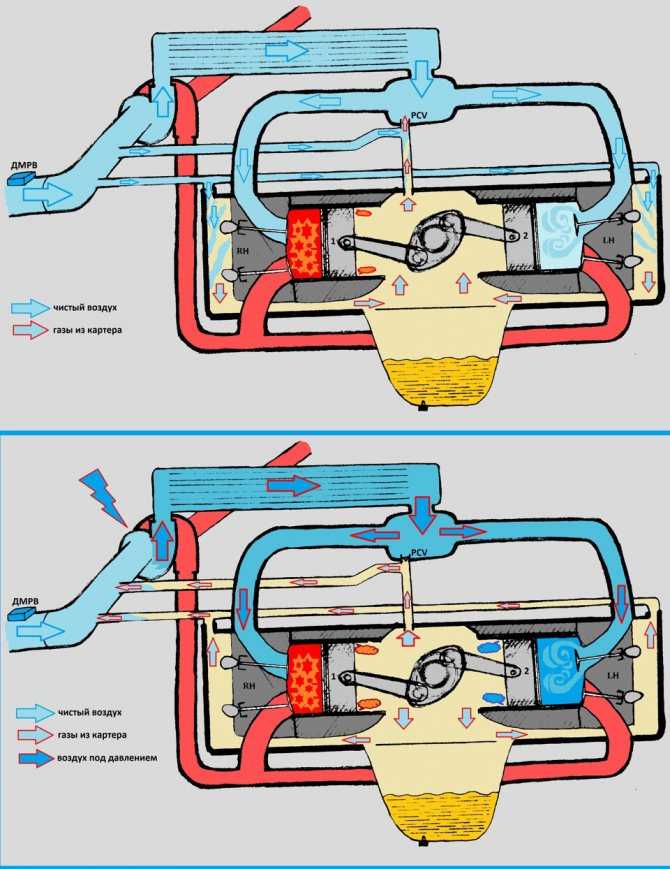

Клапан PCV — не просто обратный клапан. Его задача — дозировать картерные газы.

Каталог запчастей Дэу Матиз предложит несколько вариантов исполнения клапана PCV, но принцип работы у них один:

1. На холостых оборотах клапан, когда разряжение в коллекторе высокое, открыт на 20-25% и подает минимальное количество картерных газов на впуск.

2. В режиме нормальной работы клапан открыт на 50%, разряжение среднее.

3. На высоких оборотах и под большой нагрузкой клапан PCV открывается полностью.

Все это учитывает ЭБУ благодаря показаниям датчика абсолютного давления и дозирует топливо так, чтобы двигатель работал оптимально. Особенно на холостых.

Блок управления двигателем учитывает поток картерных газов и поступивший воздух через воздушный фильтр, на основании этого ЭБУ дает команды регулятору холостого хода для поддержания нормальных холостых оборотов.

Как только мы убираем клапан PCV из системы вентиляции, ЭБУ рассматривает это как подсос дополнительного воздуха и тут же принимает меры — увеличивает подачу топлива, иногда может загореться Check Engine.

В случае, когда клапан или трубопровод системы вентиляции перемерзает, возникает ледяная пробка из конденсата, ЭБУ делает так, чтобы смесь была беднее. При этом существует еще ряд опасностей о которых мы уже говорили. Но выход все же есть.

Перемерзает система вентиляции картера Матиз. Что делать

Холодный воздух из приемного воздуховода встречается с горячими картерными газами. В результате неизбежно образуется конденсат, который накапливается и замерзает, блокируя систему вентиляции.

Однако это происходит только в том случае, когда конденсату некуда деваться. Если создать ему условия для слива, проблема решится. А накапливается он в самой нижней точке системы вентиляции картера. Как правило, это изгиб шланга напротив ресивера в штатной системе вентиляции Daewoo Matiz 0,8 и 1,0 л.

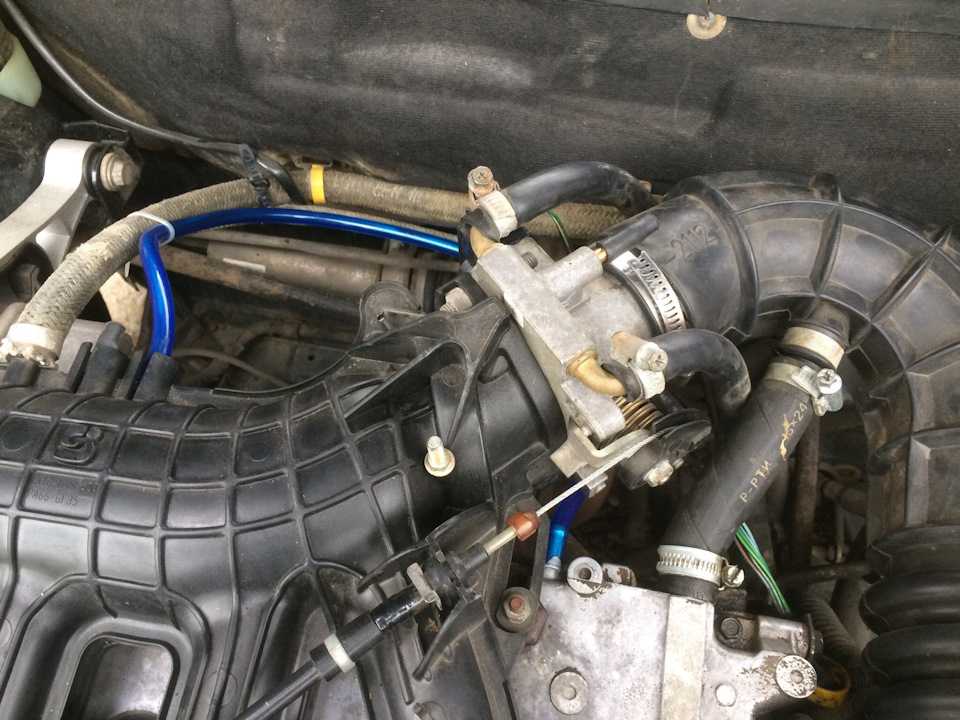

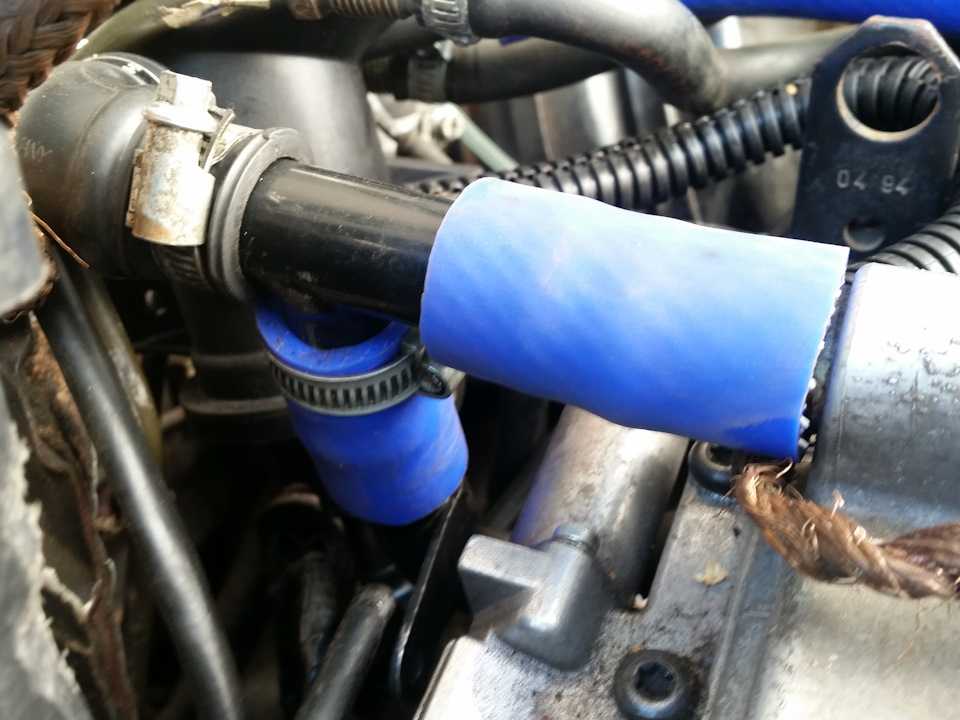

Чтобы избавиться от проблемы без внесения изменений в принудительную систему вентиляции и не превращать ее в открытую систему, можно пойти несколькими путями. Для начала можно просто провернуть патрубок впускного трубопровода так, чтобы нижней его точкой был ввод в ресивер.

Откручиваем хомут на патрубка, проворачиваем его на достаточный угол и наблюдаем за результатом.

Конструкторам была известна эта проблема, поэтому в каталоге запчастей Дэу Матиз есть хитрый кронштейн под номером GM96419094.

Металлический кронштейн стоит копейки, но выполняет очень важную функцию — он направляет конденсат под таким углом, чтобы ни капли влаги не задерживалось в трубопроводе.

Такой кронштейн можно изготовить своими руками буквально за пять минут из подручных материалов и он уже будет гарантированно избавлять систему от конденсата. Главное — выставить правильный угол наклона патрубка.

Существует еще ряд вариантов, которые решают эту проблему, однако все они связаны с исключением клапана PCV из системы вентиляции, а это значит, что картерные газы будут беспрепятственно выходить в атмосферу, а система управления двигателем будет работать некорректно.

Нужно быть готовым к тому, что при переделке принудительной системы вентиляции в открытую, холостые обороты могут быть нестабильными, не факт, что не вырастет расход топлива и не изменится работа двигателя под нагрузкой.

Тем не менее многие поступают именно таким образом. Вариантов здесь не так много. Можно просто заглушить все отверстия в ресивере, надеть шланг на штуцер клапанной крышки и пристроить его где-то в районе колесной арки или КПП.

Картерные газы будут беспрепятственно выходить прямо в атмосферу, но не нужно забывать, что и в этом случае конденсат будет оседать на стенках шланга. Поэтому гарантировать отсутствие ледяной пробки, особенно при сильных морозах, никто не может.

Второй вариант из этой серии — вывод шланга вентиляции в нижнюю часть корпуса воздушного фильтра. Вариант компромиссный, поскольку какое-никакое разряжение здесь все же будет, а часть картерных газов, очищенных воздушным фильтром, все же попадут в ресивер.

В этом варианте важно использовать шланг подходящей длины, без лишних изгибов, чтобы нижней точкой системы был именно воздушный фильтр. Тогда конденсат будет стекать в корпус, а оттуда, через дренажное отверстие, будет выливаться наружу.

Кто-то использует штуцеры для подключения шланга, кто-то просто дырявит корпус фильтра под шланг.

Однако такой вариант реализации системы вентиляции картера актуален только в зимнее время, когда температура падает ниже 10-20 градусов.

В большинстве случаев водители Матизов после зимы возвращают штатную систему вентиляции на место, а штуцер на корпусе воздушного фильтра глушат.

Вентиляция картерных газов | Stuntex

Вентиляция картерных газов | Stuntex – Мото Журнал

Подольск,
15км Симферопольское ш. К контактам

#стантрайдинг #стантбайк

11 лет назад

Переделка вентиляции картерных газов – очень популярная модификация среди стантрайдеров. В сети много информации на этот счет, в том числе и противоречивой. На одних и тех же мотоциклах люди применяют разные схемы с разным успехом.

Проблема

Проблема заключается в том, что вместе с картерными газами в короб воздушного фильтра попадает масло из картера. В результате мотоцикл начинает коптить (белый дым из глушителя), также возможен гидроудар, когда достаточное количество масла попадает в камеру сгорания, т. к. масло несжимаемое, могут погнуться шатуны при ударе поршней о масляную прослойку. Этот эффект проявляется при езде на заднем колесе продолжительное время, и усугубляется значительным переливом масла из-за борьбы с масляным голоданием. Эта проблема актуальна для многих спортбайков, но в разной степени. Прежде чем вносить изменения, желательно убедится, что проблема имеет место. Для этого необходимо снять бак –> отключить от короба воздушного фильтра шланги вентиляции картерных газов –> проанализировать наличие масла и его количество в шлангах.

Если шланги сухие, то очевидно, что никакого масла по ним не поступает и делать ничего не надо. Если маслянистые, тогда необходимо открыть короб воздушного фильтра и оценить наличие масла в коробе. Если есть жирный масляный налет или еще хуже – масло, тогда необходимо переделать вентиляцию картерных газов.

Цель – предотвратить попадание масла в короб воздушного фильтра, не нарушая вентиляции картера. Вариантов может быть много.

Решение

1. Отсоединить патрубки вентиляции картерных газов от короба воздухофильтра фильтра и заткнуть их фильтром нулевого сопротивления. При этом обязательно герметично заткнуть соответствующие отверстия в коробе воздухофильтра. Если масло кидает в малых количествах, такая схема вполне подойдет. Теоретически не нужен даже фильтр, т.к. в картере не создается разряжения (только давление) и всасывать через шланг он не может, только выбрасывает.
2. Отсоединить патрубки вентиляции картерных газов от короба воздухофильтра фильтра и вывести их в емкость, которая не должна быть герметичной, т.к. необходимо сообщение с атмосферой для сброса газов. При этом обязательно герметично заткнуть соответствующие отверстия в коробе воздухофильтра. Размер емкости зависит от количества выбрасываемого масла, чем больше масла, тем больше емкость. При такой схеме необходимо контролировать количество масла в емкости и периодически выливать его.

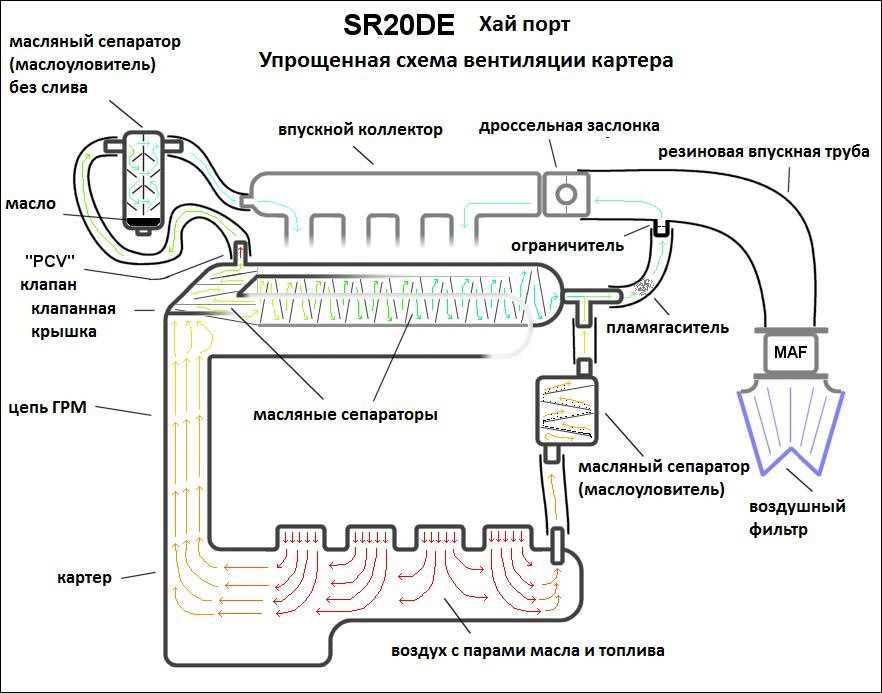

3. Врезать маслоуловитель (маслоотделитель) в шланг между сапуном и коробом воздухофильтра. При такой схеме сохранится подсос газов инжекторами. Собравшееся масло сливать обратно в картер через отверстие вентиляции, если не стоит обратный клапан или, если стоит, через заливную горловину, для этого сделать в крышке заливной горловины отверстие. Такая схема подойдет, если масла кидает очень много и слишком утомительно постоянно следить за его уровнем в емкости и подливать масло в картер, т.к. уровень падает. Маслоуловитель выполнит функцию отделения масла. Таким образом, в короб фильтра пойдет очищенный картерный газ, а масло сольется обратно в картер.

Реализация на примере YAMAHA R6 2005

Р6 не боится масляного голодания, большинство райдеров даже не переливают масло сверх нормы. Считается, что достаточно залить масло по максимуму. Таким образом, проблема вентиляции картерных газов не стоит остро для этого мотоцикла. Выбросы масла возможны при продолжительной езде в 12 часов или в негативном угле. Чтобы наверняка обезопасить мотор лучше сделать мод. Идеальный вариант – установить маслоотделитель (маслоуловитель). Маслоуловитель – очень примитивное устройство, это емкость с двумя отверстиями. Картерные газы вместе с маслом попадают в маслоуловитель через одно отверстие, масло конденсирует на стенках и очищенные газы выходят через другое отверстие. Для лучшей конденсации масла можно внутрь маслоуловителя засунуть бытовую металлическую губку-скраб, которой сковородки очищают от нагара))) Для установки маслоуловителя потребуется снять бак. Задача заключается в том, чтобы врезать маслоуловитель между отверстиями 1 (картер) и 2 (воздухофильтр).

Проблема установки маслоуловителя на р6 заключается в том, что очень мало места под баком. Представленный на фото образец китайского производства имеет критические размеры и помещается впритык. Такой маслоуловитель можно засунуть под проводку между картером и блоком инжекторов. На фото зеленым пунктиром показано как располагается маслоуловитель. Далее необходимо соединить отверстия 1 с 3 и 2 с 4.

Важно не передавить шланг, для этого желательно использовать армированный шланг и укладывать его без напряжения. Также надо правильно расположить отверстия маслоуловителя относительно друг друга так, чтобы в вилли скопившееся масло не попало в отверстие 4 и через него в воздухофильтр. Маслоуловитель установлен. Если масло поступит в него, то там и останется, в конце сезона жеалтельно достать и проверить. Таким образом, удалось отвести картерные газы (с маслом) от воздушного фильтра и не нарушить вентиляцию картера.

Примечание

Новичкам, которые не могут вилить хотя бы минуту, не нужно переливать масло и переделывать вентиляцию картерных газов.

Важно: замечания и критику в комменты.
