HELLA представляет новейшие динамические светодиодные матричные фары высокого разрешения с дальним лазерным светом

Липпштадт, 14 Мая 2018 г. Эксперт в области светотехники и электроники HELLA в партнерстве с автопроизводителем Audi представила ряд инноваций для автомобильной головной оптики. Новые решения от HELLA и Audi позволяют вывести функции динамического освещения дорожного полотна на новый уровень, обеспечить более высокую точность освещения и улучшить видимость дороги при вождении. С новой Audi A8 высокоэффективный LED модуль ближнего света будет впервые выпускаться серийно. Кроме того, в новом автомобиле установлены новые матричные фары, которые были усовершенствованы – дальний свет стал лазерным, с возможностью динамической адаптации под различные дорожные условия.

Система ближнего света для новой модели Audi A8 оснащена компактным и эффективным светодиодным модулем. Ее особенность заключается в том, что в выполненных из стекла модулях помещены как основные, так и вспомогательные оптические элементы, что позволяет минимизировать световые потери из-за рассеивания.
В системе ближнего света применяется три таких модуля: один для освещения прилегающих участков, а два других (эффективность которых достигает 70%) – для освещения участков впереди автомобиля. В данном случае термин эффективность означает отношение общего генерируемого диодами светового потока к потоку, применяемого для системы ближнего света.

Для реализации функции дальнего света разработчики усовершенствовали технологию матричной головной оптики. Инженеры HELLA увеличили количество и эффективность индивидуально управляемых светодиодов и изменили схему их расположения. Теперь 32 светодиода расположены в 2 ряда в одном общем модуле. Управление светодиодами осуществляется на основе данных передней камеры. Как только камера распознает впередиидущих участников движения, блок управления выключает или приглушает отдельные светодиоды, чтобы не допустить ослепления. При этом все остальные элементы продолжают работать в режиме дальнего света – таким образом улучшается видимость дороги.
Также в матричной светодиодной системе дальнего света применяются два дополнительных светодиодных модуля, которые позволяют увеличить диапазон и интенсивность освещения.

Светодиодная система головной оптики на основе высокоточной матрицы с двумя дополнительными светодиодными модулями позволяет повысить эффективность освещения с учетом текущей дорожной ситуации и обеспечить более высокую точность распределения светового потока, что особенно важно на поворотах и извилистых трассах. В то же время, оптика системы ближнего света работает таким образом, что каждый отдельный светодиод позволяет освещать конкретный участок дороги. При прохождении поворотов и извилистых участков фокус света меняется в соответствии с изменением угла и радиуса поворота или изгиба дороги. При работе фар в режиме дальнего света освещение направляется в сторону продолжения кривой поворота дорожного полотна.

Динамические лазерные фары дальнего света автоматически включаются при скорости 70 км/ч. Лазерный модуль генерирует луч света дальностью несколько сотен метров. Кроме того, направление света регулируется в зависимости от направления поворотов и изгибов на извилистых (например, проселочных) дорогах. Как только камера распознает другие транспортные средства, попадающие в диапазон ее действия, интенсивность луча света от лазерного элемента автоматически приглушается. Такое техническое решение обеспечивает водителям лучшую видимость дороги без ослепления участников встречного потока движения. В новой модели Audi A8 в версии с лазерной системой освещения впервые включает световую анимацию приветствия, в рамках функций «Еду домой» и «Еду из дома», для которой применяются 36 дополнительных светодиодов.

Матричные фары

Ведущие позиции в области технологий освещения принадлежат компании Audi. С 2013 года Audi устанавливает матричные фары (Matrix LED headlights) на свою флагманскую модель – Audi А8. Матричные фары поднимают на новый уровень безопасность дорожного движения и комфорт управления автомобилем. Пилотный проект матричных фар (Matrix Beam) разрабатывает компания Opel.

Матричная фара от Audi объединяет матричный модуль дальнего света фар, модуль ближнего света фар, модуль дневных ходовых огней, габаритных огней и указателя поворота, дизайнерское обрамление фары, воздуховод с вентилятором и блок управления.

Модуль дальнего света фар состоит из 25 светодиодов, объединенных в группы по 5 штук и в совокупности образующих матрицу. Каждая группа имеет свой отражатель и металлический радиатор для охлаждения. С помощью матрицы из светодиодов реализовано около одного миллиарда различных комбинаций распределения света.

Модуль ближнего света фар расположен под модулем дальнего света фар и состоит из 15 светодиодов, поделенных на несколько сегментов. В самом низу фары размещен модуль дневных ходовых огней, габаритных огней и указателя поворота. Конструктивно модуль включает 30 последовательных светодиодов.

Расположение модулей освещения подчеркнуто дизайнерским обрамлением. В матричной фаре расположен и электронный блок управления. Для принудительного охлаждения светодиодов фара оснащена воздуховодом с вентилятором.

Все конструктивные элементы матричной фары помещены в пластмассовый корпус, который служит основой для размещения элементов и защищает их от внешних воздействий. С лицевой части корпус закрыт прозрачным рассеивателем.

Матричные фары имеют электронную систему управления, традиционно включающую входные устройства, блок управления и исполнительные элементы. Входными устройствами являются видеокамера и ряд датчиков. Видеокамера представляет информацию о других автомобилях на дороге. В интересах матричных фар работает множество датчиков других систем автомобиля: датчик угла поворота рулевого колеса, датчик скорости движения, датчик дорожного просвета, датчик освещения, датчик дождя.

При наличии в автомобиле навигационной системы в управлении матричными фарами используются маршрутные данные (характер движения, рельеф дороги, населенные пункты).

Электронный блок управления обрабатывает информацию от входных устройств и в зависимости от дорожной ситуации активирует (дезактивирует) определенные светодиоды. Необходимо отметить, что в матричных фарах не используются поворотные механизмы, как в ксеноновых фарах. Все рабочие функции выполняются с помощью электроники и статических светодиодов.

В матричных фарах реализовано несколько функций освещения:

полисегментальный дальний свет;
дальний свет для автомагистрали;
ближний свет;
статическое адаптивное освещение;
освещение перекрестков;
всепогодное освещение;
подсвечивание пешеходов;
динамическое адаптивное освещение;
динамические указатели поворотов.

Полисегментальный дальний свет позволяет двигаться с постоянно включенным дальним светом фар. Луч дальнего света фары объединяет 25 отдельных сегментов (по числу светодиодов).

При движении в темное время суток видеокамера обнаруживает встречные и попутные автомобили по их освещению. Как только автомобиль обнаружен, система управления выключает светодиоды, направляющие свет на транспортное средство. Остальное пространство дороги освещается полностью. Кроме того, для исключения ослепления других водителей, яркость включенных светодиодов может быть уменьшена. Матричные фары одновременно могут маскировать до 8 автомобилей.

Дальний свет для движения по автомагистрали реализуется при получении от навигационной системы информации, что автомобиль движется по автомагистрали. Система управления фарами сужает световой конус дальнего света фар, что соответствует данному типу дороги и движению по нему.

Ближний свет фар

имеет традиционную ассиметричную форму: средняя часть освещается меньше, обочина дороги освещается больше.

Статическое адаптивное освещение предназначено для лучшего освещения пространства спереди и сбоку автомобиля при выполнении поворота. Для этого в каждой из фар задействуется по три светодиода, которые включаются при повороте рулевого колеса или включении указателя поворотов.

Функция освещения перекрестков служит для лучшего освещения приближающего перекрестка. Приближение перекрестка определяется с помощью навигационной системы, после чего включаются светодиоды статического адаптивного освещения в обеих фарах.

При движении в плохих погодных условиях (снег, туман, дождь) используется функция всепогодного освещения. Она позволяет избежать ослепление водителя от света своих фар. При нажатии соответствующей клавиши снижается интенсивность ближнего света фар, и включаются светодиоды статического адаптивного освещения в обеих фарах.

Матричные фары способны в темноте подсвечивать пешеходов и животных, находящихся на дороге или в опасной близости от нее. Для этого фары объединены с системой ночного видения. При обнаружении пешехода фары троекратно сигнализируют дальним светом, предупреждая как пешехода, так и водителя.

При включенном дальнем свете фар задействуется динамическое адаптивное освещение поворотов. При повороте рулевого колеса яркость светового пучка дальнего света переносится с центральной части в сторону поворота за счет изменения яркости светодиодов.

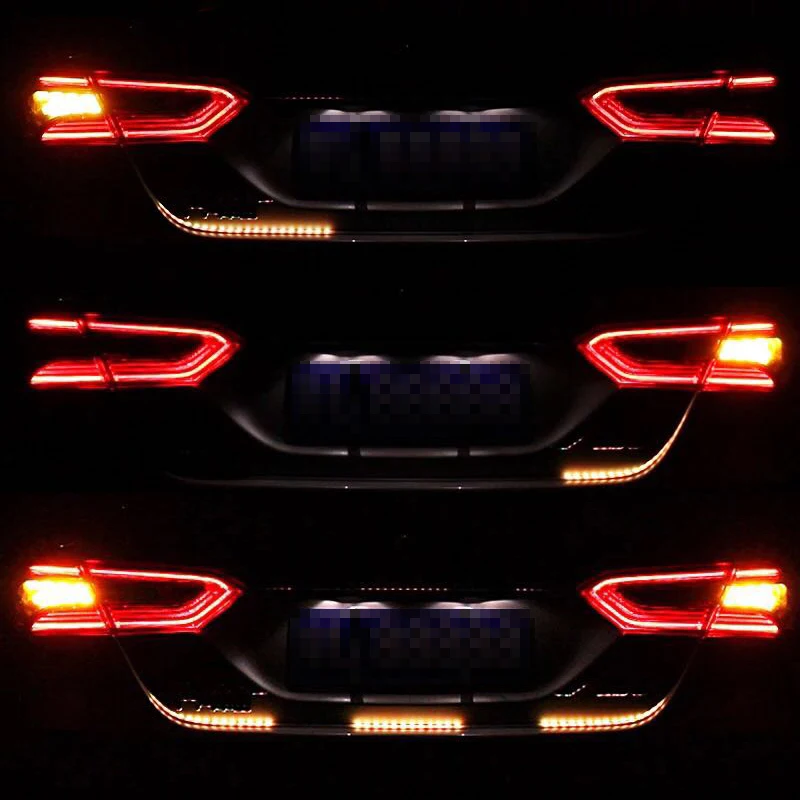

Динамический указатель поворотов представляет собой управляемое движение огней в направлении поворота. Для реализации данной функции 30 последовательных светодиодов последовательно включаются с периодичностью 150 мс. Как утверждает производитель, динамический указатель поворотов значительно повышает информативность системы освещения автомобиля.
