Диагностический разъем фокус 3: Защита диагностического разъема – Ford Focus 3

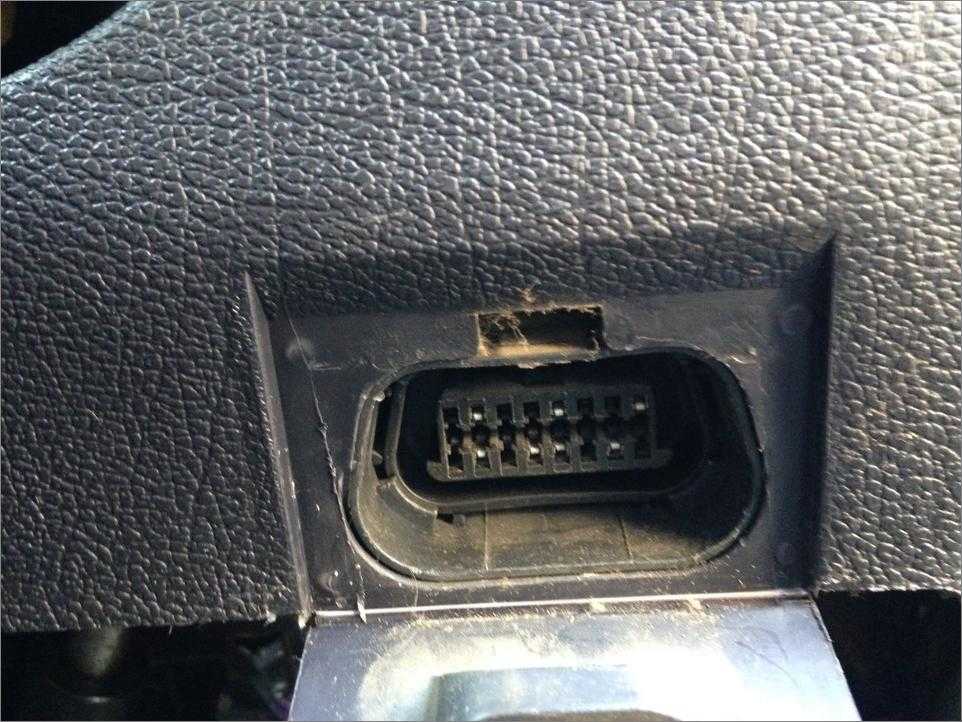

Фото расположения колодки:

Детальнее рассмотреть позицию можно на фотографиях и схемах. С расположением электронного блока управления можно ознакомиться по ссылке в статье “Диагностика Focus 2”. Далее представлена распиновка OBD2 разъема.

Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г. ).

Доступ и расположение:

Смотреть

Распиновка:

Пример на фото:

Выводы и их назначение:

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

3. Распиновка некоторых моделей ЭБУ Ford Focus 2

Прошивка ECU на Фокусах 2 поколения (программирование ЭБУ «на столе») осуществляется со снятием блока. Перепрошивка возможна с использованием загрузчиков, работающих с процессором ЭБУ через BSL-режим.

В статье “Компьютерная диагностика Ford Focus 2 своими руками” имеется более подробная информация о типах ЭБУ, а так же о способах их прошивки.

Назначение контактов:

4. Выбор оборудования для диагностики Фокус 2

Расположение разъема для диагностики необходимо знать для подключения адаптера или сканера к автомобилю, а так же в некоторых случаях в качестве программатора. Ниже представлен небольшой список рекомендуемого оборудования для диагностики моделей Форд Фокус 2.Модельный ряд Focus 2 диагностируется следующими видами приборов:

1. CDP Launch CReader – сканер из класса мультимарочных. Поддерживает высокоскоростные протоколы подключения CAN. Имеет встроенный дисплей для удобства работы.
2. Ford VCM + IDS (Ford VCM II) – дилерский автомобильный сканер для семейства Ford. Имеет расширенную базу кодов неисправностей. Поддерживает все протоколы, применяемые в линейке Форд.
3. Ford HS + MS CAN OBD – популярный сканер, предназначенный для работы на Ford. Предназначен как для профессионального, так и частного использования.
4. Отдельно стоит отметить ELM327, который часто применяют в связке с популярным диагностическим ПО, типа FORScan. Прибор поддерживает основные операции с памятью ЭБУ, имеет протоколы совместимые с CAN шинами.

Для более подробного изучения вопроса рекомендуется прочитать статьи по данной теме:

5.

Рекомендуемые программы для адаптеров и сканеров Фокус 2

Читать статью “Рекомендуемые программы для адаптеров и сканеров Форд Фокус 2”

Рекомендуемые адаптеры и сканеры для автомобилей Ford Focus 2

Читать статью “Рекомендуемые адаптеры и сканеры для автомобилей Ford Focus 2”

Scan Tool Pro – адаптер для Фокуса 2 c 2004 г.в

Читать статью “Scan Tool Pro – OBD2 адаптер для Фокуса 2 c 2004 г.в”

Расшифровка кодов ошибок Фокус 2

Читать статью “Расшифровка кодов ошибок Фольксваген Поло”

Обзоры OBD2 адаптеров для автодиагностики

Смотреть раздел “Обзоры OBD2 адаптеров для автодиагностики”

Автодиагностика FF2 своими руками

Читать статью “Автодиагностика ФФ2”

Scan Tool Pro – бюджетный мультисканер для Фокус 2

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 – пока что самая стабильная версия, а так же имеет максимальную совместимость

с автомобилями Форд Фокус 2 с 2004 года выпуска.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики “Scan Tool Pro”. Это сайт официального дилера, который дает гарантию 12 месяцев.

Удачной диагностики!
