Датчики уровня тормозной жидкости | Рикор Электроникс


Задать вопрос Предназначен для работы в тормозной системе автомобилей семейства «ВАЗ», «ГАЗ», «УАЗ». Устанавливается в бачке главного тормозного цилиндра и обеспечивает контроль уровня тормозной жидкости.

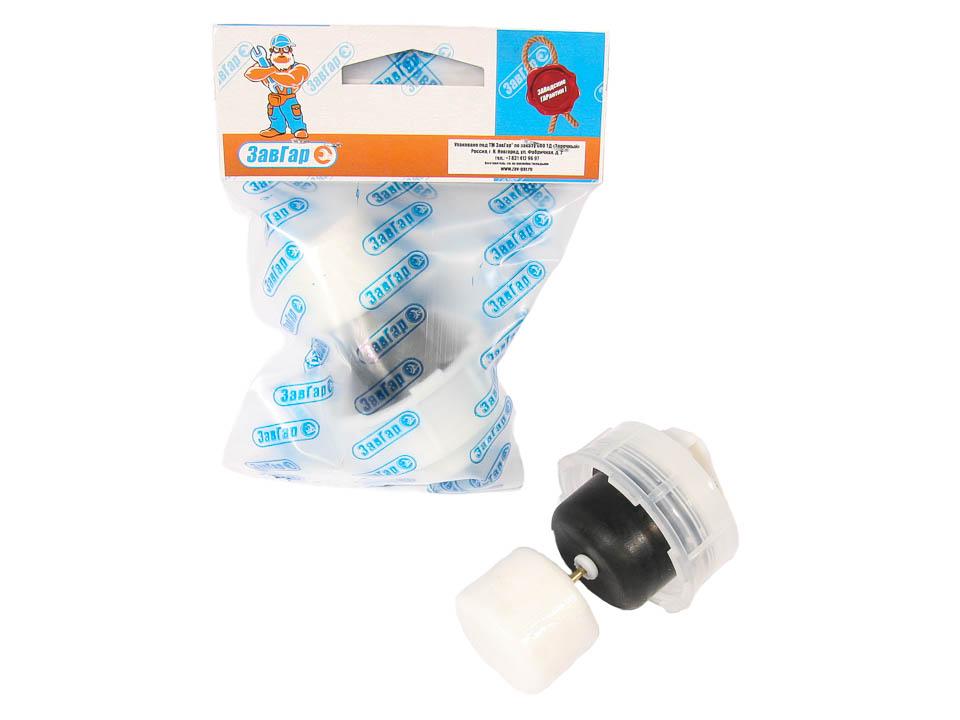

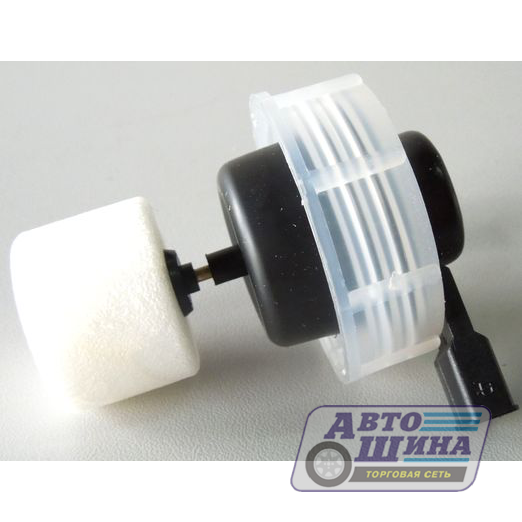

Варианты конструктивного исполнения:

  1. КДБА. 406211.001 – для автомобилей семейства «ГАЗ»и «УАЗ».
  2. КДБА. 406211.002 – для автомобилей семейства «ВАЗ»: «Приора», «Калина», «Гранта» Номенклатурный номер ОАО «АВТОВАЗ»- 1118-3505110-02
  3. КДБА. 406211.002-01 – для автомобилей семейства «ВАЗ»(2110) Номенклатурный номер ОАО «АВТОВАЗ»- 2110-3505110-02
  4. КДБА. 406211.003 – для автомобилей семейства «ВАЗ» (классика «2101-2107») Номенклатурный номер ОАО «АВТОВАЗ»- 2103-3505110-02
Технические характеристики
  • Датчик обеспечивает размыкание и замыкание электрической цепи постоянного тока не более 1 А с номинальным напряжением 12 В и не более 0,5 А с номинальным напряжением 24 В, а также при изменении напряжения от 90 до 125% от номинального значения.
  • Датчик обеспечивает замыкание электрической цепи при механическом нажатии на центральную часть защитного колпачка путем принудительного воздействия на контакты датчика.
  • Степень защиты датчика, установленного в бачок, от проникновения посторонних тел и воды IP55 по ГОСТ 14254.
  • Замыкание контактов датчика происходит при потере тормозной жидкости, определяемой размером 40,5…42,5 мм от верхнего среза горловины бачка до поверхности тормозной жидкости и не имеет «ложных» срабатываний при торможении автомобиля и при езде по неровной дороге.
  • Переходное сопротивление датчиков не более 65 МОм в нормальных климатических условиях.
Условия эксплуатации
  • рабочий диапазон температур – от -45 0С до +85 oС;
  • относительная влажность до 98% при температуре 40 oС.

Автоэлектроника, Датчики, Датчики уровня тормозной жидкости

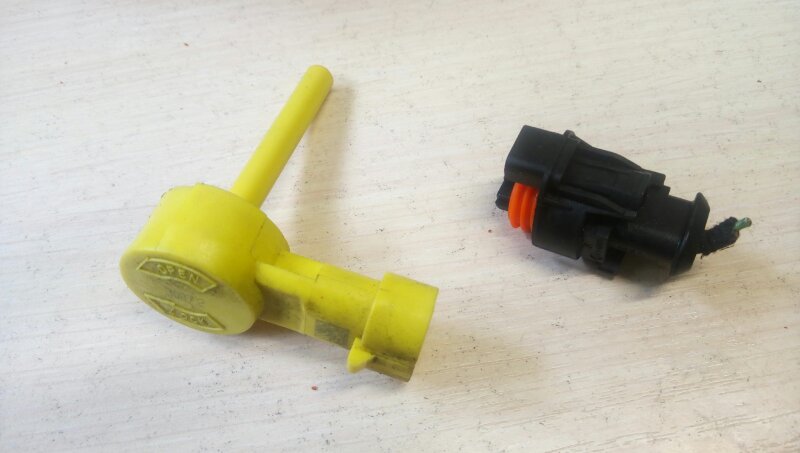

Датчик уровня тормозной жидкости на Рено Меган 2 My-Megane2.

ru

Для контроля состояния тормозной системы автомобиля Рено Меган 2 в бачок главного тормозного цилиндра встроен датчик уровня тормозной жидкости.

При падении уровня до отметки MINI и ниже датчик включает соответствующую контрольную лампу на щитке приборов, сигнализируя о необходимости проверки технического состояния тормозной системы.

Необходимость проверки состояния самого датчика может возникнуть, если контрольная лампа загорается при нормальном уровне тормозной жидкости в бачке главного тормозного цилиндра, а стояночный тормоз выключен.

Убедиться в работоспособности датчика уровня тормозной жидкости следует при замене тормозной жидкости или прокачке гидропривода тормозной системы. А также необходимо проверить датчик,  если при ежедневной эксплуатации обнаружено понижение уровня тормозной жидкости до отметки MINI, но при этом контрольная лампа включения стояночного тормоза и неисправности тормозной системы не загорается.

Проверка датчика уровня тормозной жидкости на автомобиле Рено Меган 2

Для выполнения работы потребуется резиновая груша или медицинский шприц с одетым на него шлангом, диаметром около 5мм (идеально подходит трубка омывателя от ВАЗ 2101 -2108).

Работу выполняем в следующей последовательности:

  1. Под колеса автомобиля устанавливаем противооткатные упоры, рычаг стояночной тормозной системы смещаем в крайнее нижнее положение.
  2. Нажимаем на кнопку START/STOP. На щитке приборов должна на 2 секунды загореться и погаснуть контрольная лампа включения стояночного тормоза и неисправности тормозной системы .

Если лампа не загорелась, то возможно неисправен щиток приборов. Если лампа наоборот не гаснет при нормальном уровне тормозной жидкости, то неисправна цепь датчика положения рычага стояночного тормоза или датчика уровня тормозной жидкости, либо это также связано с неисправностью щитка приборов.

  1. Для проверки датчика отворачиваем крышку бачка главного тормозного цилиндра.

  1. Чистой резиновой грушей или медицинским шприцем откачиваем тормозную жидкость из бачка.

После понижения уровня ниже отметки MINI должна загореться контрольная лампа неисправности тормозной системы.

Во избежание попадания воздуха в тормозную систему не нажимайте педаль тормоза при низком уровне тормозной жидкости.

  1. Если контрольная лампа не загорелась, то необходимо убедиться в том, что неисправность не связана с повреждением цепи датчика. Для этого освобождаем фиксатор и отсоединяем от датчика колодку жгута проводов.

  1. Отрезком провода замыкаем выводы в колодке жгута проводов. Если лампа загорелась, щиток приборов и электрические цепи исправны. В противном случае проверяем соединительные провода, неисправность устраняем.
  2. Неисправный датчик уровня тормозной жидкости заменяется в сборе с бачком главного тормозного цилиндра.
  3. По окончании работы заполняем бачок новой тормозной жидкостью до отметки MAXI.

Датчик уровня тормозной жидкости для chevrolet

ТАКЖЕ МОЖЕТЕ ВОСПОЛЬЗОВАТЬСЯ ДЛЯ ПОДБОРА ЗАПЧАСТЕЙ НА для chevrolet (Шевроле)

Датчик уровня тормозной жидкости для chevrolet (Шевроле)

Ищете деталь продуктовой линейки «Датчик уровня тормозной жидкости» для вашей chevrolet? Что ж, эта задача не всегда имеет простое решение. Ведь если хочется гарантированной надежности, возможности купить все необходимые автозапчасти в одном месте и при этом не переплачивать, то поиск подходящего интернет-магазина может затянуться. Впрочем, компания «Академия Плюс» готова помочь вам решить эту проблему!

Как покупать автозапчасти?

Прежде всего, обращайте внимание на удобство поиска нужных вам автозапчастей в каталоге. Если вы видите на сайте один огромный список, тянущийся на несколько экранов, то это точно не лучшее место для покупки. Кроме того, обращайте внимание на наличие нужных вам автозапчастей. Нередко бывает так, что большинство позиций в огромном каталоге всегда находятся в категории «Под заказ».

Ну и, конечно же, стоит обратить внимание на цену. Слишком высокая цена, равно как и слишком низкая, должна насторожить.

А в компании «Академия Плюс» все не так! Удобный каталог, сгруппированный по маркам и моделям автомобилей, году выпуска, а также узлам и агрегатам. Все присутствующие в каталоге интернет-магазина автозапчасти группы «Датчик уровня тормозной жидкости» для chevrolet можно купить, причем именно за ту цену, которая указана. И цена эта адекватна рынку, тем более что речь идет только о продукции крупнейших производителей автозапчастей. А приятным бонусом станет удобная и надежная система доставки купленных вами запчастей.

Иллюстрированный электронный каталог автозапчастей

Для удобства на нашем сайте созданы каталоги, в которых вы без проблем сможете найти интересующие автозапчасти для chevrolet. На autozap.ru присутствуют каталоги оригинальных запчастей chevrolet, а также аналоги от ведущих производителей.

Список запчастей для chevrolet постоянно расширяется и дополняется новыми позициями. Главное – использовать качественные автозапчасти chevrolet, так как от этого зависит исправность работы автомобиля и безопасность водителя.

В нашем каталоге вы можете подобрать запчасти на chevrolet.

Где купить?

Так что если вы хотите получить максимум удобства при покупке автозапчастей, да еще и сэкономить при этом свои деньги, то решение очевидно: только «Академия Плюс»! Вы и сами легко можете в этом убедиться, либо зайдя в наш интернет-магазин, либо позвонив по телефону +7 (495) 540-40-44 и сделав заказ через наших специалистов!

Как заменить датчик уровня антиблокировочной тормозной жидкости на большинстве современных автомобилей

Большинство современных автомобилей оборудовано антиблокировочной тормозной системой (ABS). Антиблокировочная тормозная система – это современная функция безопасности, которая значительно увеличивает эффективность тормозной системы, особенно в неблагоприятных условиях. Он разработан для работы таким образом, что от водителя не требуется никаких специальных действий для достижения максимального тормозного потенциала.

Функция антиблокировочной тормозной системы заключается в том, чтобы позволить тормозной системе работать с максимальным потенциалом для данной системы, и это достигается за счет модуляции давления в тормозной системе, чтобы колеса не блокировались под сильным ударом. торможение.

Антиблокировочная тормозная система особенно полезна во время очень резких торможений, чтобы избежать аварии, когда дороги мокрые от дождя, они покрыты снегом, дороги покрыты льдом или на рыхлых дорожных покрытиях, таких как грязь или гравий.

Система интуитивно, с помощью комбинации датчиков, электрических сервоприводов / двигателей и блоков управления, может определять блокировку колес и корректировать тормозное давление за доли секунды. Антиблокировочная система предназначена для обнаружения блокировки колеса, сброса давления, достаточного для того, чтобы колесо снова повернулось, и при этом поддерживать максимальное давление в тормозной системе, при этом водителю не нужно вносить какие-либо дополнительные корректировки вручную.

При возникновении проблемы с антиблокировочной тормозной системой (АБС) на комбинации приборов обычно загорается красный или желтый световой индикатор, предупреждающий водителя о проблеме в системе. Есть несколько проблем, из-за которых может загореться сигнальная лампа. Если датчик выходит из строя, вы можете столкнуться с блокировкой колес или заметить, что в резервуаре мало жидкости.

Датчик уровня жидкости антиблокировочной тормозной системы контролирует уровень тормозной жидкости в резервуаре, чтобы сообщить водителю, если уровень упадет ниже минимально безопасного уровня в случае неисправности.Уровень обычно падает ниже безопасного уровня в случае утечки или при значительном износе компонентов тормозной системы. В следующей статье будет рассказано о замене типичного датчика уровня жидкости антиблокировочной тормозной системы способом, применимым к наиболее распространенным современным автомобилям.

  • Предупреждение : имейте в виду, что при работе с тормозной жидкостью она оказывает сильное едкое воздействие на любую окрашенную / готовую поверхность и может повредить эти поверхности при контакте друг с другом.
    Тормозная жидкость растворима в большинстве стандартных типов тормозной жидкости и легко нейтрализуется водой. В случае разлива быстро промойте пораженный участок водой, стараясь не загрязнить тормозную жидкость, которая все еще находится в системе.

Часть 1 из 1: Замена датчика уровня антиблокировочной тормозной жидкости

Необходимые материалы

  • Клещи в ассортименте
  • Отвертки
  • Магазинные полотенца / тряпки
  • Набор гаечных ключей

Шаг 1. Найдите датчик уровня антиблокировочной тормозной жидкости .Найдите датчик уровня антиблокировочной тормозной жидкости на бачке тормозной жидкости.

Там будет электрический разъем, который подключается к нему, который отправляет сигнал на компьютер и включает сигнальную лампу на приборной панели, когда есть проблема.

Шаг 2: Отсоедините электрический разъем датчика уровня антиблокировочной тормозной жидкости. Отсоедините электрический разъем от датчика уровня антиблокировочной тормозной жидкости.

В идеале это можно сделать вручную, но поскольку соединитель подвергается воздействию элементов, со временем он может замерзнуть.Может потребоваться осторожно потянуть и надавить на разъем, удерживая фиксирующий язычок. Если он по-прежнему не открывается, возможно, вам придется осторожно поддеть разъем небольшой отверткой, удерживая фиксирующий язычок.

Шаг 3: Снимите датчик уровня антиблокировочной тормозной жидкости . На противоположном от электрического разъема конце датчика зажмите конец датчика плоскогубцами.

Сделайте это, осторожно потянув за конец разъема.Это должно позволить датчику выскользнуть из углубления, в котором он находится.

Шаг 4: Сравните снятый датчик уровня антиблокировочной тормозной жидкости с новым . Визуально сравните замененный датчик уровня тормозной жидкости со снятым.

Убедитесь, что электрический разъем такой же, имеет такую ​​же длину и те же физические размеры, что и удаленный.

Шаг 5: Установите запасной датчик уровня антиблокировочной тормозной жидкости .Запасной датчик уровня тормозной жидкости антиблокировочной системы должен легко вставляться на место.

Он должен идти только в одном направлении, поэтому, если есть ненормальное количество сопротивления, убедитесь, что он находится в той же ориентации, что и старый, который вышел.

Шаг 6: Установите на место электрический разъем . Вставьте электрический разъем обратно в датчик уровня тормозной жидкости до фиксации фиксатора.

Должен быть слышен или, по крайней мере, ощущаться щелчок, когда фиксирующий язычок защелкивается.

Шаг 7: Подтвердите установку запасного датчика уровня антиблокировочной тормозной жидкости . Заведите автомобиль и убедитесь, что сигнальная лампа на панели приборов не горит.

Если индикатор все еще горит, убедитесь, что уровень жидкости в бачке правильный. Если индикатор продолжает гореть, вероятно, возникла другая проблема, и вам необходимо устранить ее.

Антиблокировочная тормозная система в современном автомобиле – одна из самых важных систем в автомобиле.Большинство других систем могут работать в неоптимальном состоянии, но тормозная система должна быть в хорошем рабочем состоянии для безопасности не только водителя, но и всех вокруг него. Если в какой-то момент вы почувствуете, что можете помочь заменить датчик уровня антиблокировочной тормозной жидкости, обратитесь к одному из сертифицированных технических специалистов YourMechanic.

Датчики уровня жидкости

– больше, чем просто сигнал включения / выключения

Раньше датчики уровня жидкости подавали простой сигнал включения / выключения, но теперь от датчиков требуется гораздо больше информации.Тенденция к увеличению числа схем управления, используемых в мониторинге приложений как жилых, так и промышленных устройств, вызывает потребность в более сложных и интеллектуальных датчиках уровня жидкости, способных не только сигнализировать об открытии или закрытии.


Для жилых и промышленных приложений требуются более сложные датчики уровня жидкости.

В некоторых случаях дополнительная информация может передаваться с помощью простых магнитных герконов, добавляя много герконов к печатной плате, чтобы обеспечить многократные измерения точки уровня жидкости.В этом приложении резисторы могут быть размещены в цепи для обеспечения дискретных выходных напряжений, которые будут указывать на одну из многих возможных точек уровня на пути перемещения магнитного поплавка.

Если требуются цифровые или пользовательские сигналы напряжения, это достигается за счет использования бортовой или удаленной сигнальной электроники. Среда, в которой должен работать датчик, также может определить, будет ли работать более простой механический поплавковый датчик уровня или подходит более сложный датчик проводимости.

Механический датчик уровня поплавка может выйти из строя из-за загрязнений, ограничивающих движение магнита, содержащего поплавок. Датчик проводимости должен различать между погружением в жидкость или просто вязкой жидкостью, прилипшей к его зондам, а стандартный датчик проводимости, который всегда погружен в жидкость, очень чувствителен к электролизу.


Датчик жидкости для авто

Почему датчики уровня, давления и расхода жидкости?

Легко настраиваемые и простые в установке датчики уровня с герконовым переключателем представляют собой маломощные устройства, не требующие сложной электроники, что делает их очень привлекательными для большинства приложений.Например, в посудомоечных машинах эти датчики часто используются для сигнализации о переполнении, чтобы предотвратить чрезмерное использование воды и затопление за пределами устройства. Другой пример – датчик, сигнализирующий об опасно низком уровне тормозной жидкости в резервуаре для автомобилей.

В датчике уровня жидкости для посудомоечной машины использовался микровыключатель, который был заменен на датчики R12580 и R12581. В этом продукте используются герконы и термистор, установленные на печатной плате и объединенные в одно целое с двумя магнитными поплавками.Один поплавок и переключатель обеспечивают защиту от переполнения, которая выключает посудомоечную машину, а другой поплавок перемещается между двумя герконовыми переключателями, давая несколько показаний уровня.


Другой автоматический датчик уровня

За последние несколько лет заказчики начали ожидать от датчиков уровня большего, чем просто сигнал включения / выключения, чтобы предоставить пользователю больше информации. В дополнение к условиям уровня опасности им нужны условия предупреждения и простая в использовании система.



Датчики уровня жидкости обеспечивают контроль более чем одного параметра

Примером может служить функция определения уровня сыпучего моющего средства в современном прачечном оборудовании.Хотя датчик не требуется для работы посудомоечной машины, он избавляет клиента от необходимости проверять уровень моющего средства каждый раз, когда он запускает машину, обеспечивая интеллектуальную обратную связь и обеспечивая удобство использования / факторы удобства, которые ценят клиенты.

Экологические тенденции, влияющие на определение уровня жидкости

Экологические инициативы являются еще одним важным фактором появления новых сенсорных технологий и приложений, особенно в ответ на тенденцию к более тщательному мониторингу энергопотребления как для индивидуальных приборов, так и для бытовых и промышленных резервуаров для воды.Наблюдается движение к устройствам, которые общаются друг с другом по беспроводной сети, и нам понадобится интеллектуальный датчик между межмашинными взаимодействиями (M2M) и средой, с которой они взаимодействуют.

Standex-Meder, одна из нескольких компаний, предлагает инновационные, высококачественные и надежные компоненты, отвечающие всем требованиям для таких приложений. Представьте, что вы в отпуске получаете текстовое сообщение из дренажной линии кондиционера с предупреждением о том, что отстойник перестал работать. Для этого типа оповещения обязательно потребуется датчик уровня со встроенной электроникой.

Чистая вода и водоподготовка – еще одна экологическая тенденция, имеющая огромное значение для измерения уровня. Фактически, водоочистка в развивающихся странах, возможно, является крупнейшим рынком для датчиков уровня, включая приложения, предназначенные для промышленных стоков, сточных вод, сточных вод и чистой воды.

Существует значительный толчок к повышению эффективности использования воды, и используются приложения для датчиков, чтобы гарантировать, что резервуары с жидкостью не переполнены, что приведет к отходам.Standex-Meder предлагает устройства, соответствующие нормам Национального научного фонда (NSF) и требованиям к датчикам из нержавеющей стали для различных применений, касающихся питьевой воды, общественного питания и связанных с ними спецификаций.

Датчики

также используются для получения более точной информации о том, сколько воды можно использовать повторно. Это очевидно в новых конструкциях бытовых приборов, в которых инженеры пытаются поддерживать определенный уровень воды в цикле стирки, используя датчики жидкости, чтобы измерить, насколько теплая или грязная вода. Это позволяет датчику определять, можно ли повторно использовать воду для полоскания или нужно добавить свежую воду в цикл стирки и нагреть.

Заключение

Проще говоря, датчики уровня и сопутствующие продукты могут разумно обеспечивать функциональность, необходимую для того, чтобы продукты были умнее, эффективнее и производительнее, при этом результатом может быть меньшее потребление энергии, улучшенное управление ресурсами, снижение затрат и повышение производительности.

Об авторах
Алекс Виннадж – технический менеджер по сенсорным продуктам в Standex-Meder Electronics
Дэйв Джонс – технический директор по дизайну в Standex-Meder Electronics

Похожие статьи

Датчики уровня

обеспечивают оптическую надежность по ценам на поплавковые переключатели

Интеллектуальные датчики для лучшей и безопасной жизни

INFICON демонстрирует новейшую технологию обнаружения утечек

Прогнозы рынка технологий датчиков уровня на 2020 год в новом исследовательском отчете

Как заменить датчик уровня антиблокировочной тормозной жидкости на большинстве современных автомобилей

Большинство современных автомобилей оборудовано антиблокировочной тормозной системой (ABS). Антиблокировочная тормозная система – это современная функция безопасности, которая значительно увеличивает эффективность тормозной системы, особенно в неблагоприятных условиях. Он разработан для работы таким образом, что от водителя не требуется никаких специальных действий для достижения максимального тормозного потенциала.

Функция антиблокировочной тормозной системы заключается в том, чтобы позволить тормозной системе работать с максимальным потенциалом для данной системы, и это достигается за счет модуляции давления в тормозной системе, чтобы колеса не блокировались под сильным ударом. торможение.

Антиблокировочная тормозная система особенно полезна во время очень резких торможений, чтобы избежать аварии, когда дороги мокрые от дождя, они покрыты снегом, дороги покрыты льдом или на рыхлых дорожных покрытиях, таких как грязь или гравий.

Система интуитивно, с помощью комбинации датчиков, электрических сервоприводов / двигателей и блоков управления, может определять блокировку колес и корректировать тормозное давление за доли секунды. Антиблокировочная система предназначена для обнаружения блокировки колеса, сброса давления, достаточного для того, чтобы колесо снова повернулось, и при этом поддерживать максимальное давление в тормозной системе, при этом водителю не нужно вносить какие-либо дополнительные корректировки вручную.

При возникновении проблемы с антиблокировочной тормозной системой (АБС) на комбинации приборов обычно загорается красный или желтый световой индикатор, предупреждающий водителя о проблеме в системе. Есть несколько проблем, из-за которых может загореться сигнальная лампа. Если датчик выходит из строя, вы можете столкнуться с блокировкой колес или заметить, что в резервуаре мало жидкости.

Датчик уровня жидкости антиблокировочной тормозной системы контролирует уровень тормозной жидкости в резервуаре, чтобы сообщить водителю, если уровень упадет ниже минимально безопасного уровня в случае неисправности.Уровень обычно падает ниже безопасного уровня в случае утечки или при значительном износе компонентов тормозной системы. В следующей статье будет рассказано о замене типичного датчика уровня жидкости антиблокировочной тормозной системы способом, применимым к наиболее распространенным современным автомобилям.

  • Предупреждение : имейте в виду, что при работе с тормозной жидкостью она оказывает сильное едкое воздействие на любую окрашенную / обработанную поверхность и может повредить эти поверхности при контакте друг с другом.Тормозная жидкость растворима в большинстве стандартных типов тормозной жидкости и легко нейтрализуется водой. В случае разлива быстро промойте пораженный участок водой, стараясь не загрязнить тормозную жидкость, которая все еще находится в системе.

Часть 1 из 1: Замена датчика уровня антиблокировочной тормозной жидкости

Необходимые материалы

  • Клещи в ассортименте
  • Отвертки
  • Магазинные полотенца / тряпки
  • Набор гаечных ключей

Шаг 1. Найдите датчик уровня антиблокировочной тормозной жидкости .Найдите датчик уровня антиблокировочной тормозной жидкости на бачке тормозной жидкости.

Там будет электрический разъем, который подключается к нему, который отправляет сигнал на компьютер и включает сигнальную лампу на приборной панели, когда есть проблема.

Шаг 2: Отсоедините электрический разъем датчика уровня антиблокировочной тормозной жидкости. Отсоедините электрический разъем от датчика уровня антиблокировочной тормозной жидкости.

В идеале это можно сделать вручную, но поскольку соединитель подвергается воздействию элементов, со временем он может замерзнуть.Может потребоваться осторожно потянуть и надавить на разъем, удерживая фиксирующий язычок. Если он по-прежнему не открывается, возможно, вам придется осторожно поддеть разъем небольшой отверткой, удерживая фиксирующий язычок.

Шаг 3: Снимите датчик уровня антиблокировочной тормозной жидкости . На противоположном от электрического разъема конце датчика зажмите конец датчика плоскогубцами.

Сделайте это, осторожно потянув за конец разъема.Это должно позволить датчику выскользнуть из углубления, в котором он находится.

Шаг 4: Сравните снятый датчик уровня антиблокировочной тормозной жидкости с новым . Визуально сравните замененный датчик уровня тормозной жидкости со снятым.

Убедитесь, что электрический разъем такой же, имеет такую ​​же длину и те же физические размеры, что и удаленный.

Шаг 5: Установите запасной датчик уровня антиблокировочной тормозной жидкости .Запасной датчик уровня тормозной жидкости антиблокировочной системы должен легко вставляться на место.

Он должен идти только в одном направлении, поэтому, если есть ненормальное количество сопротивления, убедитесь, что он находится в той же ориентации, что и старый, который вышел.

Шаг 6: Установите на место электрический разъем . Вставьте электрический разъем обратно в датчик уровня тормозной жидкости до фиксации фиксатора.

Должен быть слышен или, по крайней мере, ощущаться щелчок, когда фиксирующий язычок защелкивается.

Шаг 7: Подтвердите установку запасного датчика уровня антиблокировочной тормозной жидкости . Заведите автомобиль и убедитесь, что сигнальная лампа на панели приборов не горит.

Если индикатор все еще горит, убедитесь, что уровень жидкости в бачке правильный. Если индикатор продолжает гореть, вероятно, возникла другая проблема, и вам необходимо устранить ее.

Антиблокировочная тормозная система в современном автомобиле – одна из самых важных систем в автомобиле.Большинство других систем могут работать в неоптимальном состоянии, но тормозная система должна быть в хорошем рабочем состоянии для безопасности не только водителя, но и всех вокруг него. Если в какой-то момент вы почувствуете, что можете помочь заменить датчик уровня антиблокировочной тормозной жидкости, обратитесь к одному из сертифицированных технических специалистов YourMechanic.

Как заменить датчик уровня жидкости

Датчик уровня тормозной жидкости в автомобиле отслеживает уровень тормозной жидкости и предупреждает вас, если он опускается ниже определенного уровня.Это позволяет узнать о неисправности тормозной системы. Наличие работающего датчика может обезопасить вас, а также позволит отремонтировать систему до того, как она станет чрезвычайно дорогостоящей. Замена датчика уровня тормозной жидкости – простая работа, хотя ее бывает трудно найти.

Шаг 1 – Подготовка

Проверьте свое руководство по обслуживанию, чтобы найти расположение датчика уровня тормозной жидкости в моторном отсеке. Он должен быть прямо у главного цилиндра тормозной жидкости.Подняв капот, используйте гаечный ключ, чтобы отсоединить отрицательный провод аккумуляторной батареи.

После обнаружения датчика необходимо отключить проводящее к нему электрическое соединение. Это должен быть зажим, который можно аккуратно ослабить. Отложите в сторону.

Этап 2 – Снятие

Сам датчик удерживается на месте фиксирующими язычками. С помощью плоскогубцев сожмите выступы на внутренней стороне главного тормозного цилиндра, чтобы освободить датчик. Осторожно снимите его.

Шаг 3 – Замена датчика

Необходимый заменяемый датчик будет зависеть от марки и модели автомобиля.Прежде чем приступить к работе, обратитесь в местный магазин автозапчастей или к дилеру и купите подходящую замену. Никогда не пытайтесь использовать другой датчик, так как он не подходит и не будет работать должным образом.

Шаг 4 – Установка

Вставьте новый датчик уровня жидкости на место. Вы узнаете, что разместили его правильно, когда язычки защелкнутся вокруг него. Осторожно проверьте его, чтобы увидеть, сможете ли вы его оторвать. Если вы не можете, значит, датчик уровня жидкости надежно закреплен, и вы можете двигаться дальше.

Теперь вы можете снова подключить электрическое соединение, убедившись, что зажим плотно прилегает к язычку датчика.Подсоедините отрицательный кабель к аккумуляторной батарее, чтобы завершить работу.

Шаг 5 – Различные модели

Хотя замена датчика уровня жидкости во многих типах легковых и грузовых автомобилей может быть выполнена таким образом, возможны вариации в зависимости от марки автомобиля. Перед началом работы осмотрите датчик жидкости, чтобы определить, как он подключен, и используйте соответствующие инструменты и процедуры, чтобы снять его и установить новый.

При замене датчика уровня жидкости не должно быть необходимости в удалении воздуха из системы.Однако, если у вас низкий уровень тормозной жидкости, вместо того, чтобы просто доливать ее, вы можете подумать о прокачке всей системы, чтобы убедиться, что она работает должным образом. Были случаи, когда люди, работающие на транспортных средствах, отламывали датчик рядом с цилиндром и просто использовали суперклей, чтобы снова прикрепить его без каких-либо проблем. Однако имейте в виду, что это не всегда работает, и может быть проще, хотя и дороже, полностью заменить датчик. Для долгосрочной безопасности, безусловно, рекомендуется замена.

Как найти и отремонтировать сигнальную лампу автомобильного тормоза

Мы – команда сертифицированных ASE механиков, которые создали это руководство по обслуживанию автомобилей. Узнайте, почему загорается сигнальная лампа тормоза и что не так с тормозной системой вашего автомобиля. Это руководство покажет вам, что вы можете сделать, чтобы это исправить.

Обзор ремонта

  • Проверить уровень тормозной жидкости
  • Наблюдать за рычагом стояночного тормоза или ножной педалью
  • Заменить главный тормозной цилиндр
  • Упор для дозирующего клапана

Как это работает?

Сигнальная лампа тормоза – это многофункциональная лампа, подключенная к три разных устройства мониторинга.Первый – датчик уровня тормозной жидкости в главный тормозной цилиндр. Далее идет рычаг стояночного тормоза или рычаг ножного привода. который сообщает вам, включен ли аварийный тормоз во время движения, и последний предупреждение, если в тормозной системе произошло падение тормозного давления в тормозной системе.

Что идет не так?

Этот красный сигнальный световой сигнал тормоза предназначен для предупреждения о надвигающейся опасности, которая влияет на немедленную тормозную способность вашего автомобиля. Эта опасность может повлиять на передняя или задняя часть тормозной системы.

СПОНСИРУЕМЫЕ ССЫЛКИ

Сколько это стоит?

Стоимость ремонта сигнальной лампы тормоза может варьироваться в зависимости от причины неисправности. Проблема может быть незначительной проблемой, такой как добавление тормозной жидкости в главный цилиндр $ 2,00 (НАС). Замена главного цилиндра может стоить от 35 до 65 долларов. (США), если вы делаете это самостоятельно, и до 250,00 долларов США (США), если они у вас есть Сделано в ремонтном гараже.

Начало работы

Припаркуйте автомобиль на ровной поверхности и поднимите капот.Подготовьте фонарик для осмотр.

Шаг 1

Проверьте тормозную жидкость: Должно присутствовать минимальное количество тормозной жидкости в системе для правильной работы. Датчик уровня жидкости расположен в бачок с жидкостью главного тормозного цилиндра, который контролирует этот уровень. С капюшоном откройте, найдите этот резервуар и проверьте уровень жидкости. Есть только две причины чтобы эта жидкость была низкой. Первый – это утечка в системе, которая может быть задняя часть главного цилиндра.Уплотнение тормозного суппорта вышло из строя или заднее колесо езда на велосипеде протекает. Более неясные проблемы включают гибкий шланг тормоза или один из стальные стропы протерли на раме. Вторая и более популярная причина – это тормозные колодки изношены и требуют замены.

Посмотрите видео!

В этом видео показано, как заменить тормозные колодки и как проверить уровень тормозной жидкости

СПОНСИРУЕМЫЕ ССЫЛКИ

Вот видео, как заменить негерметичный тормозной суппорт.

И видео как заменить протекающий цилиндр заднего колеса.

Видео о замене негерметичного гибкого шланга тормоза.

СПОНСИРУЕМЫЕ ССЫЛКИ

Шаг 2

Проверить стояночный тормоз: Стояночный тормоз уровня или педали оборудован с предупреждающим переключателем, который предназначен для информирования водителя о том, что парковка тормоз все еще включен. Это необходимо для предотвращения перегрева тормозов, что приведет к повреждение им.Убедитесь, что рычаг тормоза полностью опущен. Если твой У автомобиля есть педаль парковки, дотянувшись до накладки педали, потяните ее вверх. Иногда переключатель который контролирует педаль или ручку, может сломаться или неправильно отрегулировать, что приведет к держи свет включенным.

Шаг 3

Заменить главный тормозной цилиндр: Главный тормозной цилиндр предназначен для независимой подачи гидравлического давления на передний и задний тормоз. Эта конструкция используется, чтобы гарантировать, что если одна часть тормоза выходит из строя, оставшаяся часть будет работать.Когда выходят из строя сальники в главном цилиндре непропорциональность тормозного давления приведет к включению контрольной лампы тормоза, которая означает необходимо заменить главный тормозной цилиндр. Это состояние обычно сопровождаемый педаль тормоза низко или быстро затухает.

Шаг 4

Сброс дозирующего клапана: Регулирующий клапан тормозной системы предназначен для контроля давления в передних и задних тормозах. Когда разница в обнаруживается давление, он запускает этот клапан, который, в свою очередь, включает тормоз горит сигнальная лампа.Если ремонт был сделан, а лампочка все еще горит на клапане необходимо сбросить, сильно и быстро нажав на педаль тормоза. Это действие должно подтолкните поршень дозирующего клапана к центру клапана и выключите предупреждающий свет.

СПОНСИРУЕМЫЕ ССЫЛКИ

Есть вопросы?

Если у вас есть вопросов по поводу стоп-сигналов посетите наш форум. Если тебе нужно автомобиль За советом по ремонту обращайтесь к нашему сообществу механиков, которые с радостью помогут.Наш сервис всегда на 100% бесплатный.

Надеемся, вам понравилось это руководство и видео. Мы создаем полный набор руководства по ремонту автомобилей. Пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и часто проверяйте наличие новых загруженных видео почти каждый день.

Статья опубликована 08.08.2021

Что такое бачок с тормозной жидкостью? (Проблемы, исправления, часто задаваемые вопросы)

Бачок с тормозной жидкостью – это часть тормозной системы, в которой хранится тормозная жидкость вашего автомобиля.

И хотя что-то идет не так, как надо, но когда возникают проблемы, их нужно решать как можно скорее.

Но что может пойти не так с бачком тормозной жидкости?

И что еще более важно, что вы можете с этим поделать?

Мы расскажем о различных типах неисправностей бачка, о том, что происходит, когда что-то не так, о простейшем способе ремонта бачка с тормозной жидкостью и 7 часто задаваемых вопросах по бачкам с тормозной жидкостью.

В этой статье содержится код

Начнем.

Что такое бачок с тормозной жидкостью?

Бачок тормозной жидкости – это канистра, подключенная к главному тормозному цилиндру.

Он накапливает тормозную жидкость вашего автомобиля и защищает его от загрязнения и влаги, помогая тормозам вашего автомобиля работать на оптимальном уровне.

Бачки для тормозной жидкости обычно изготавливаются из полимерных пластиков и обычно отделяются от корпуса главного цилиндра.

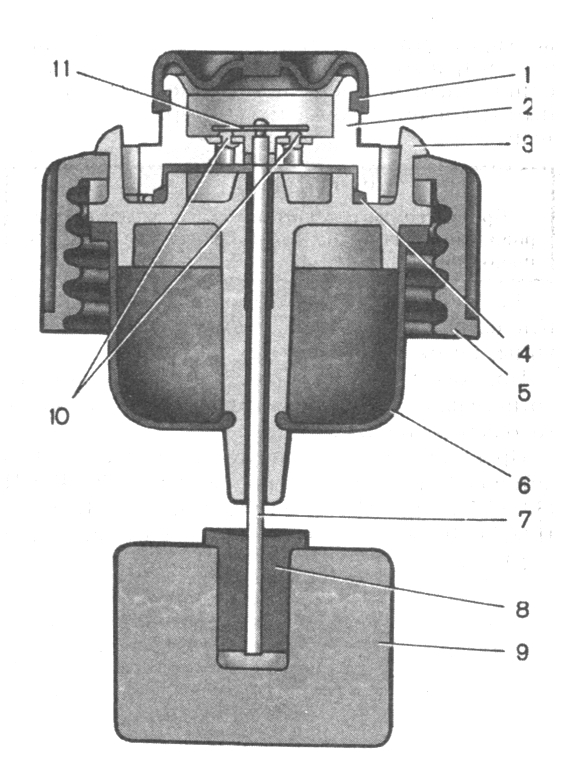

Крышка резервуара вентилируется и имеет диафрагму, которая расширяется и сжимается для поддержания нормального давления внутри. Также имеется датчик уровня жидкости, который предупреждает вас о низком уровне тормозной жидкости.

Теперь, когда мы разобрались с основами, что может пойти не так с бачком с тормозной жидкостью?

3 Общие проблемы с резервуаром с тормозной жидкостью:

Вот 3 типичных проблемы с резервуаром для жидкости:

1.Повреждение пластикового резервуара

Пластиковый корпус резервуара со временем может потрескаться и стать хрупким. Когда это произойдет, вытечет тормозная жидкость.

Пониженный уровень тормозной жидкости, в свою очередь, снижает эффективность торможения вашего автомобиля.

Эти трещины также позволяют влаге проникать в тормозную жидкость и загрязнять ее, что ускоряет разрушение тормозной жидкости.

2. Неисправность датчика уровня жидкости

Если датчик уровня жидкости выйдет из строя, вы не получите предупреждения, когда уровень тормозной жидкости упадет ниже минимального порога.

Незнание, когда у вас низкий уровень тормозной жидкости (и когда вам нужно добавить тормозную жидкость), увеличит ваши шансы на полный отказ тормозной системы и поставит под угрозу безопасность вашего автомобиля.

3. Изношенная диафрагма крышки резервуара

Когда диафрагма крышки бачка в порядке, она не пропускает влагу, позволяя уровню тормозной жидкости снижаться естественным образом по мере износа тормозных колодок.

Однако изношенная диафрагма может протекать, впуская влагу и воздух в тормозную жидкость и, в конечном итоге, в тормозные магистрали.

Хотя влага загрязняет тормозную жидкость, воздух может также создавать пузырьки воздуха в тормозной магистрали, снижая гидравлическое давление и эффективность тормозов.

Теперь, когда вы знаете, что может пойти не так с резервуаром , как выявлять эти проблемы, пока не стало слишком поздно?

3 признака неисправности бачка тормозной жидкости

Эти симптомы обычно сопровождают неисправный тормозной бачок:

  • Утечка тормозной жидкости: Вы можете заметить лужу тормозной жидкости под передней частью автомобиля, где расположен главный цилиндр.
  • Включается стоп-сигнал. : При низком уровне тормозной жидкости включается стоп-сигнал на приборной панели.
  • Тормозная жидкость с разложенными характеристиками: Поскольку тормозная жидкость впитывает воду, влага постепенно темнеет цвет жидкости, пока он не станет похож на использованное моторное масло.

Это подводит нас к следующему вопросу:

Как лучше всего отремонтировать бачок с тормозной жидкостью?

Самый простой способ отремонтировать бачок тормозной жидкости

Замена бачка с тормозной жидкостью включает не только снятие бачка с главного цилиндра.Вам нужно будет найти подходящий резервуар для жидкости для вашего автомобиля, правильно его установить, возможно, прокачать тормоза автомобиля и т. Д.

Так как этапов очень много, лучше всего найти квалифицированного механика, который сделает это за вас.

И всякий раз, когда вы хотите починить бачок тормозной жидкости, выбирайте механика, который:

  • Специалист по тормозам, сертифицированный ASE.
  • Использует качественные запасные части и инструменты.
  • Предлагает сервисную гарантию.

К счастью, RepairSmith удовлетворяет всем этим требованиям.

Что такое RepairSmith?

RepairSmith – это удобное решение для обслуживания и ремонта мобильных автомобилей, которое предлагает следующие преимущества:

  • Замена и ремонт тормозов могут быть выполнены прямо у вас на подъездной дорожке
  • Конкурентоспособные и предварительные цены
  • Онлайн-бронирование – это удобно и просто
  • Эксперт, сертифицированные специалисты ASE проводят техосмотр и обслуживание автомобиля
  • Ремонт проводится с использованием высококачественного оборудования , инструменты и запасные части
  • RepairSmith предоставляет 12-месячную гарантию на 12000 миль на весь ремонт автомобилей

Сколько вы можете ожидать потратить?

Стоимость будет зависеть от того, какой ремонт требуется, от вашего местоположения, а также от марки и модели вашего автомобиля.Чтобы получить более точную оценку затрат, просто заполните эту онлайн-форму.

Теперь, когда вы знаете, что такое бачок с тормозной жидкостью и что с ним может пойти не так, давайте рассмотрим несколько часто задаваемых вопросов по бачку с жидкостью.

7 Часто задаваемые вопросы о резервуаре для тормозной жидкости

Вот несколько ответов на несколько вопросов, которые могут у вас возникнуть о бачках с тормозной жидкостью:

1. Для чего нужна тормозная жидкость?

Тормозная жидкость – это гидравлическая жидкость, которая действует как проводник для гидравлического давления в тормозной магистрали.

Когда вы нажимаете педаль тормоза, усилие усиливается через усилитель тормозов к главному тормозному цилиндру.

Главный тормозной цилиндр затем перекачивает гидравлическую жидкость из бачка тормозной жидкости в тормозную магистраль, преобразуя усилие на педали в гидравлическое давление, включая тормозные суппорты.

Затем каждый суппорт зажимает тормозные колодки на тормозных дисках, останавливая колеса.

2. Каковы признаки низкого уровня тормозной жидкости?

Вот несколько признаков того, что у вас низкий уровень тормозной жидкости:

  • Загорается сигнальная лампа тормоза .
  • Визг, изношенные тормозные колодки . Изношенные тормозные колодки заставляют поршень суппорта выдвигаться дальше, чтобы сжать ротор, втягивая больше тормозной жидкости в тормозную магистраль.
  • Губчатая педаль тормоза является контрольным признаком низкого уровня тормозной жидкости.
  • Наличие луж тормозной жидкости под автомобилем – еще один признак того, что у вас течь.

3. Как я могу проверить уровень тормозной жидкости?

Лучше поручить это механику.

Однако, если вам действительно нужно проверить уровень жидкости, вот как это сделать:

1. Установите автомобиль. Убедитесь, что автомобиль припаркован на ровной поверхности, затем откройте капот двигателя.

2. Найдите бачок с тормозной жидкостью. Обычно устанавливается рядом с брандмауэром в задней части моторного отсека, рядом с педалью тормоза.

3. Проверить тип резервуара . Более новые автомобили могут иметь полупрозрачный бачок тормозной системы, поэтому открывать крышку не нужно.Если резервуар непрозрачный, очистите верхнюю часть, чтобы предотвратить попадание грязи, прежде чем открывать крышку, чтобы заглянуть внутрь.

4. Проверьте уровень жидкости. Уровень тормозной жидкости должен находиться между отметками MIN и MAX.

5. Проверьте цвет тормозной жидкости. Свежая тормозная жидкость прозрачная, обычно янтарного цвета. Старая тормозная жидкость имеет грязно-коричневый или черный цвет, как старое моторное масло, из-за грязи и мусора, которые ее загрязняют.

6. Закройте крышку, если вы ее снимали. .Не оставляйте бачок с тормозной жидкостью открытым слишком долго, поскольку тормозная жидкость начнет разлагаться.

Некоторые ВАЖНЫЕ примечания:

  • Тормозная жидкость токсична , так что не трогайте ее.
  • Тормозная жидкость вызывает коррозию и может испортить окраску вашего автомобиля.
  • Если на вашем автомобиле установлена ​​АБС , просмотрите руководство по эксплуатации вашего автомобиля. Некоторые системы АБС требуют подкачать педаль тормоза примерно 25-30 раз перед проверкой уровня тормозной жидкости.

4.Могу ли я добавить еще тормозной жидкости, если ее уровень низкий?

Да, вы можете долить тормозную жидкость, если обнаружите, что она на исходе.

Однако убедитесь, что это из нового контейнера и тормозная жидкость правильного типа DOT, поскольку разные тормозные жидкости не могут смешиваться. Кроме того, помните, что тормозная жидкость токсична, и коррозионна, так что обращайтесь с ней осторожно.

Если бачок с тормозной жидкостью пуст, из тормозов также необходимо удалить воздух.А если уровень тормозной жидкости автомобиля превышает отметку MAX, возможно, в ней есть вода.

В таких обстоятельствах лучше обратиться к механику, который поможет вам решить проблему.

5. Как часто следует менять тормозную жидкость?

Тормозную жидкость следует менять каждые два года или в соответствии с рекомендациями производителя тормозной жидкости.

Привязка к замене тормозной жидкости расписание защищает вашу гидравлическую систему от внутренней коррозии и снижает риск преждевременного выхода из строя тормозной системы.

6. Могу ли я самостоятельно заменить тормозную жидкость?

Хотя вы можете поменять его самостоятельно, рекомендуется, чтобы вы поручили это профессиональному механику .

Для замены тормозной жидкости может потребоваться множество различных инструментов, некоторые из которых зависят от конкретного процесса.

Хотя вы можете удалить часть старой тормозной жидкости из бачка с тормозной жидкостью с помощью насадки для индейки, вам все равно придется правильно заменить старую тормозную жидкость свежей и прокачать тормоза, чтобы предотвратить образование пузырьков воздуха.

7. Что означает промывка тормозной системы?

Промывка тормозной системы – это процесс удаления старой тормозной жидкости из тормозных магистралей и замены ее новой. Эта свежая тормозная жидкость улучшит работу тормозной системы вашего автомобиля.

Последние мысли

Бачок тормозной жидкости выполняет простую, но важную функцию.

Если вы заметили какие-либо проблемы с ним, подумайте о том, чтобы немедленно осмотреть его.
К счастью, для удобного решения проблем с тормозной системой положитесь на RepairSmith. Свяжитесь с ними, и сертифицированные специалисты ASE будут прямо у вас на пороге, готовые решить проблемы с вашим автомобилем!

Лаборатория автомобильной электроники Clemson: датчики уровня жидкости

Датчики уровня жидкости

Базовое описание

В автомобилях с двигателем внутреннего сгорания используется датчик уровня жидкости для контроля количества топлива в топливном баке.Некоторые автомобили используют датчики уровня жидкости, чтобы определять, когда жидкости, такие как Низкий уровень омывающей жидкости, охлаждающей жидкости или тормозной жидкости. Некоторые датчики уровня жидкости используют поплавки, которые перемещаются вверх и вниз вместе с жидкой поверхностью и используют датчики положения для получения выходных данных, относящихся к положение поплавка. Еще один популярный метод определения уровня жидкости – это следить за емкостью стержня, вставленного в жидкость. Чем больше жидкости окружает стержень, емкость увеличивается.Ультразвуковые датчики уровня жидкости работают как акустические датчики расстояния, контролирующие расстояние между стенкой резервуара и поверхностью жидкости. В жидкостях, которые необходимо изолировать от окружающей среды, могут использоваться оптические датчики. В этих типах датчиков лазерный или светодиодный индикатор излучает свет, который обнаруживается на противоположном конце бака с жидкостью. Количество света, попадающего на датчик, обратно пропорционально количеству жидкость в баке.

Различные методы измерения уровня жидкости в резервуаре.

Варианты конструкции

Поплавковые переключатели – В этих датчиках используется магнитный поплавок, который перемещается вместе с поверхностью жидкости, приводя в действие герметичный «геркон» в штоке. Эта простая конструкция, не требующая особого обслуживания, легко устанавливается; сводит к минимуму удары, вибрацию и давление; и работает с различными жидкостями.

Бесконтактные ультразвуковые датчики – В этих датчиках уровня жидкости используются ультразвуковые датчики расстояния для измерения расстояния от поверхности жидкости до верха резервуара.

Контактные ультразвуковые датчики – В этих датчиках используется низкоэнергетическое ультразвуковое устройство, которое измеряет наличие или отсутствие жидкости в определенной точке. Когда жидкость контактирует с датчиком, ультразвуковой сигнал ослабляется, что приводит к срабатыванию реле.

Датчики уровня емкости – Датчики емкости обнаруживают изменение емкости, которое происходит между двумя проводниками при наличии жидкости. Как и ультразвуковые датчики, есть датчики контактной емкости, которые обнаруживают присутствие или отсутствие жидкости в точке; и бесконтактные датчики уровня, которые определяют уровень жидкости, определяемый непрерывно изменяющимся значением емкости при изменении количества жидкости между пластинами.

Производителей
ABB, Bourns, Continental, CTS, Deeter, Delphi, Denso, Electrosense, Fluid Switch, Gems, Gill, GSI Automation, Honeywell, Methode Electronics, McLaren Electronics, Molex, MTS, Nippon Seiki, Omega, PKP, Senix, SensorTechnics, Siemens, SSI, Standex-Meder, TI Automotive, WEMA
Для получения дополнительной информации
[1] Датчик уровня, Википедия.
[2] Дюжина способов измерения уровня жидкости и принцип их работы, журнал «Сенсоры», декабрь.1, 2004.
[3] Сделай сам: Замена датчика уровня топлива / отправителя, Audizine.com, Forum Audi B7 A4 Tech, август. 21, 2009.
[4] Отправители уровня топлива – Внутренняя история, Сэмюэл Джаслин, Электронный журнал.
[5] Измерение уровня технологического процесса, Sensorland.com.
[6] Выбор датчика уровня жидкости: что нужно знать, Кэролайн Матас, Digikey TechZone, 15 марта 2012 г.
[7] Как работают емкостные датчики уровня жидкости, YouTube, 30 мая 2013 г.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
